Как установить камеру заднего вида на автомобиль своими руками на шевроле ланос
Установка камеры заднего вида на ланос
Поскольку у меня магнитола с экраном и поддержкой камеры заднего вида, то установка камеры интересней чем парктроник.
Для подключения нам потребуется 4-х контактное реле, гнездо для него, изолента и камера.
Камеры бывают несколько типов у каждой свои плюсы и минусы с моей точки зрения, а также одним из условий без сверления металлического кузова 1. камера под конкретную модель- устанавливается вместо одного из плафонов освещения фонаря (камера+ подсветка знака) поэтому на прохождение ТО не влияет. Из минусов- тяжело найти, а с Китая лень заказывать было. 2. Камера встроенная в номерную рамку, из минусов стоимость качественной рамки от 3тыс. и необходимость сверлить кузов. 3. Накладные, из минусов: кажутся не надежными и вандалы могут оторвать. 4. Врезная полностью ( на фото 2 вариант) либо в бампер (но вероятно наличие мертвой зоны и постоянная грязь) либо в личинку замка (но не хочется чтобы багажник открывался только тросиком, он ненадежен). 5. Последний вариант ( на фото 4 вариант) с врезным основанием показался мне самым оптимальным. Заказал фирмы Sho-me с парковочными линиями.
Установка: снял пластиковую накладку крышки багажника, просверлил отверстие 6мм и закрепил камеру. Важно на накладке по внешней стороне есть бортик, установил камеру в плотную к бортику это не позволит камере поворачиваться вокруг своей оси, да и оторвать трудно.
Камера заднего вида + монитор
Приветствую тебя, мой друг!
Наконец-то это свершилось, установил камеру заднего вида и монитор к ней!
Рад безумно!
Ранее была приобретена камера и недавно пришел монитор!
— В один из штатных плафонов освещения госномера устанавливаем данную камеру
— Питание подключаем к фонарю задней передачи (соблюдайте полярность, пользуйтесь «цешкой»)*
— Так же к камере прокидываем через весь салон под порогами видео провод
— Спасибо огромное Lee77 за подсказку с *реле, а именно:
— Данный монитор складывается, имеет два видео входа, поэтому на один «вешаем» саму камеру, а на второй магнитолу.
— Питание подключаем к зажиганию (на усмотрение автовладельца)
— Окончательное место своей дислокации монитор еще не получил, в связи с необычной формой нашей панели
— Картинка с магнитолы
За весьма небольшую сумму, мы можем немного обезопасить себя, свое транспортное средство и других участников дорожного движения от случайного наезда на препятствие + неплохая картинка видео с магнитолы.
Расстояние от бампера до СТОП-линии 20 см, очень четко работает и показывает!
Советую!
+ Просто
+ Легко
+ Современно
+ Не затратно
— 3.5′ маловато конечно для монитора
Извиняюсь за «грязные» фотографии, спешил поделиться новостью с Вами!
Камера заднего вида
Приветствую снова Вас!
В принципе, тема знакома всем обладателям 2-din магнитол. У кого такая магнитола, тот рано или поздно задумается о подключении камеры заднего вид.
Штука практичная — всем это известно!
Вот и я, с появлением у меня 2-din магнитол, загорелся этой идеей…

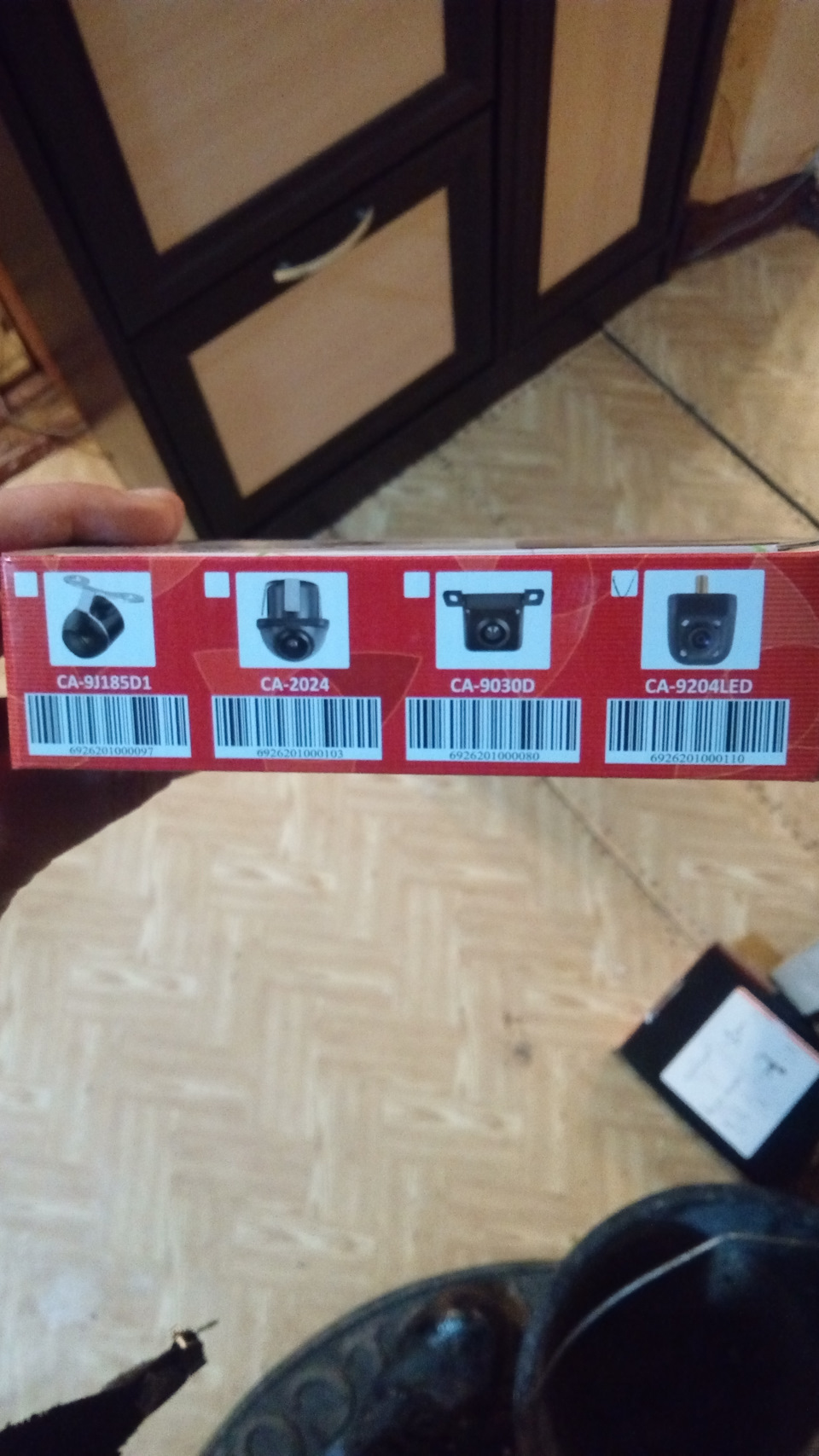

Ну вот приобрел самую простенькую камеру, и горит же по быстрее ее поставить. Поэтому к монтажу приступил прямо под домом, что называется «на коленке»!
Как только приобрел — первая «примерка», проверка на работоспособность:
Ну и приступаем к монтажу.
Первым делом надо проложить провод от магнитолы в багажник. По советам группы Union Club Lanos, провод решил проложить по потолку, чтоб не снимать обшивку порогов. И оказался прав, так на много быстрее))) Спасибо, ребята за совет.

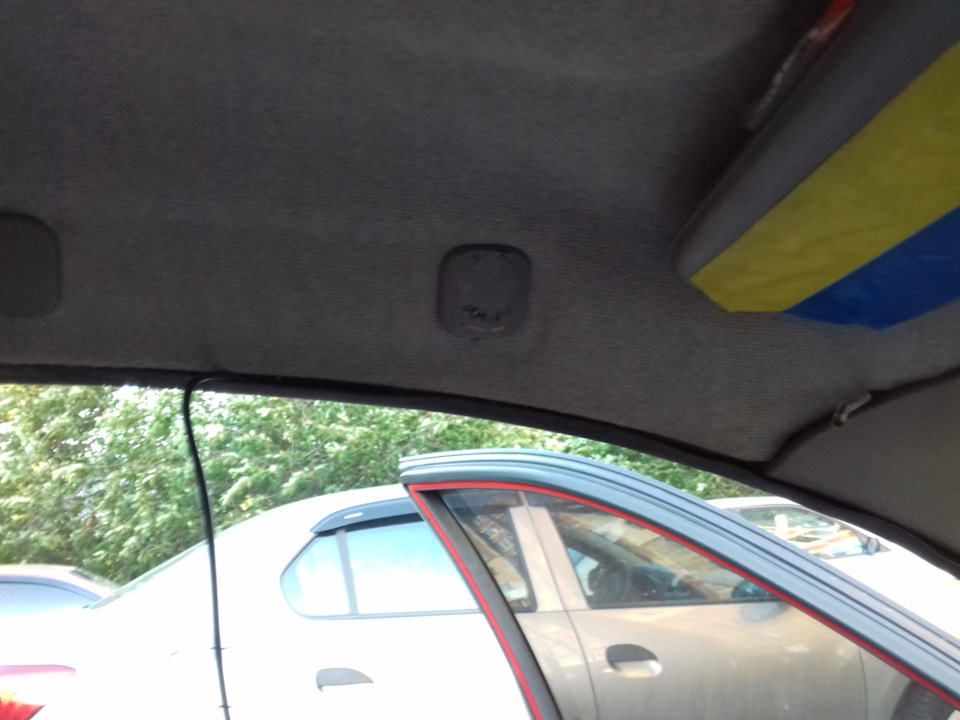

В процессе прокладки провода, нашел проложенный давно уже провод для индикатора парктроника))

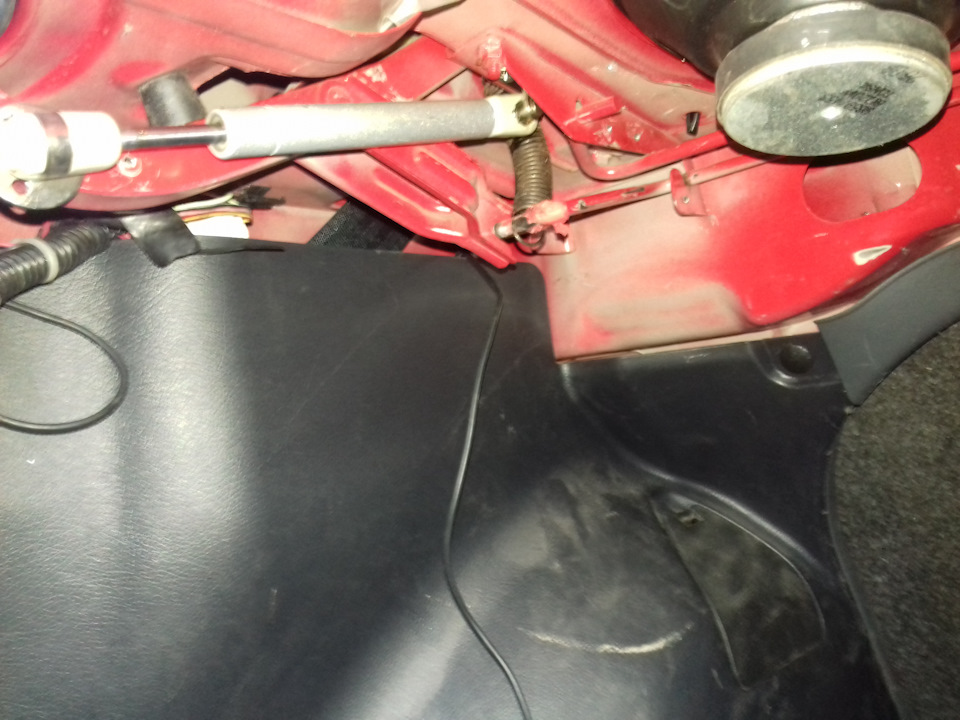

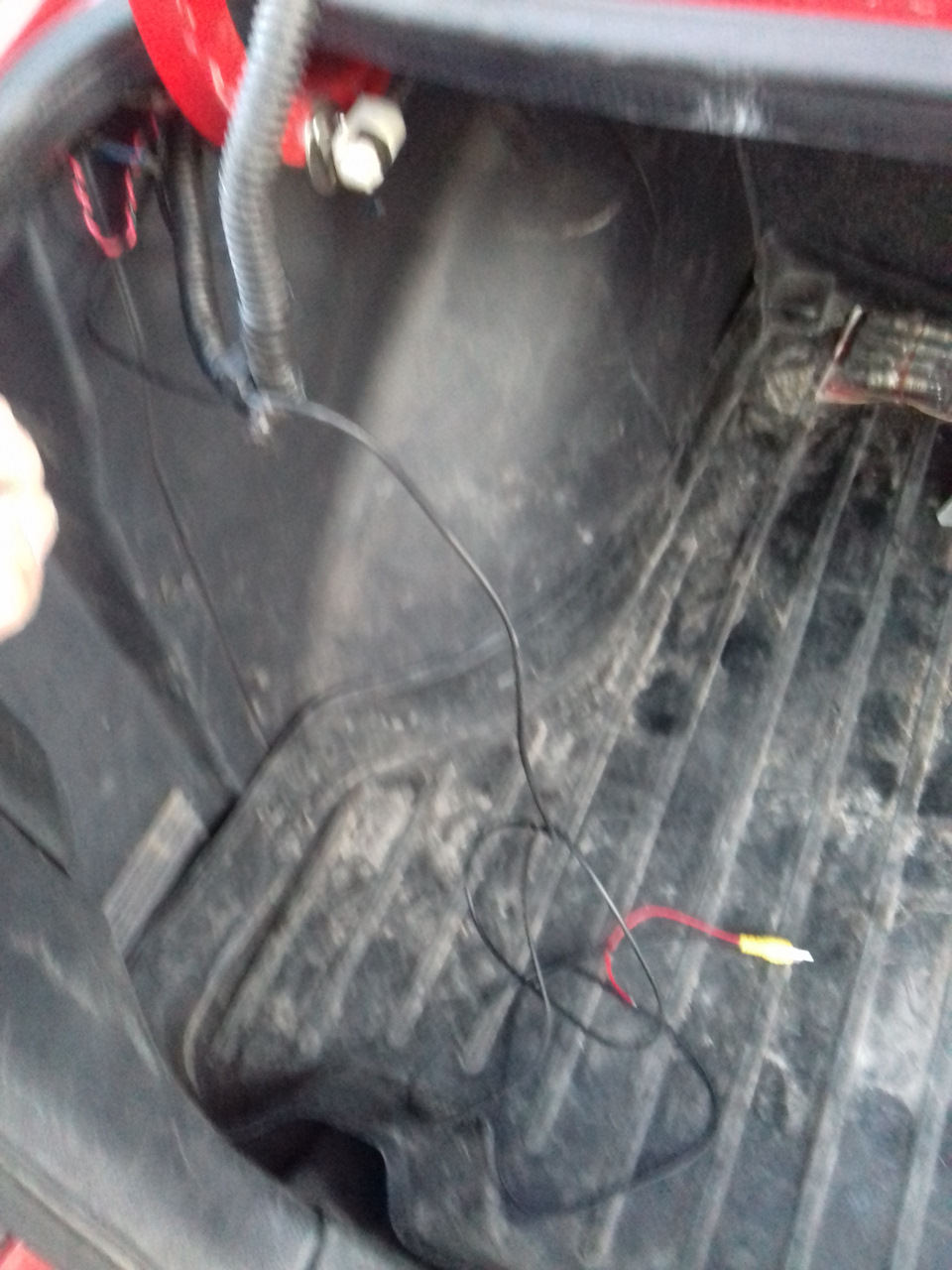

Завел провод в багажник
Ну а дальше, по родной гофре и на ляду
Камеру приклеил по центру, под личинкой замка багажника.
Подключил провод питания и видео-провод к камере, и проводку прикрутил к родной гофре над личинкой замка багажника.
Провод от самой камеры внутрь завел через отверстие для лампочки подсветки номера. Соединил, подключил и включил заднюю передачу и …
Камера заработала!))) Посмотрим на экран
Даже подсветка камеры заработала без проблем!
И вот пример изображения с камеры.
Такого быстрого и простого завершения эпопеи — я прям и не ожидал) И с радостями поехал за женой.
Ну покатавшись так вечер и день, я понял, что для использования камеры, надо вручную переводить магнитолу в режим камеры. А это не есть удобно! Бегом кинулся к разпиновке моей магнитолы.

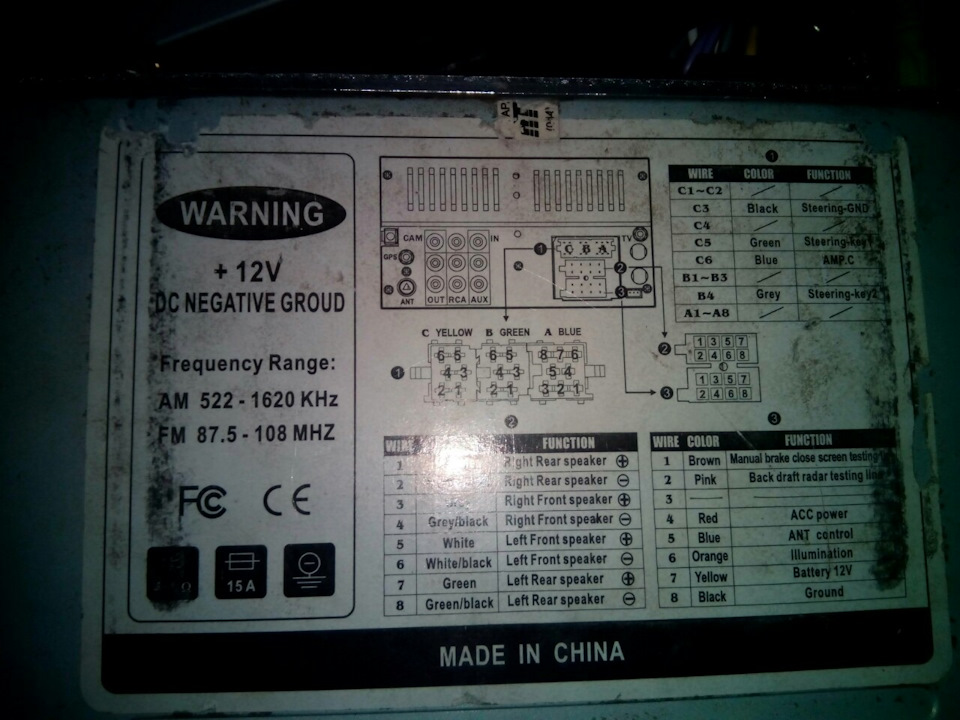

Ага! Есть вот сигнальный провод №2 «Back Draft Radar testing line» — «Контрольный провод радара заднего хода». Вот он то нам и надо. Но, после чтения мануалов, стало ясно, что на него надо подать плюс. А в наших авто, лампа заднего хода, управляется по минусу, то есть на ней плюс — постоянно есть (при включенном зажигании), а минус — появляется с включением задней передачи. Надо инвертировать сигнал, поменять его полярность. Это легко реализовать при помощи элементарного 4-х контактного реле.

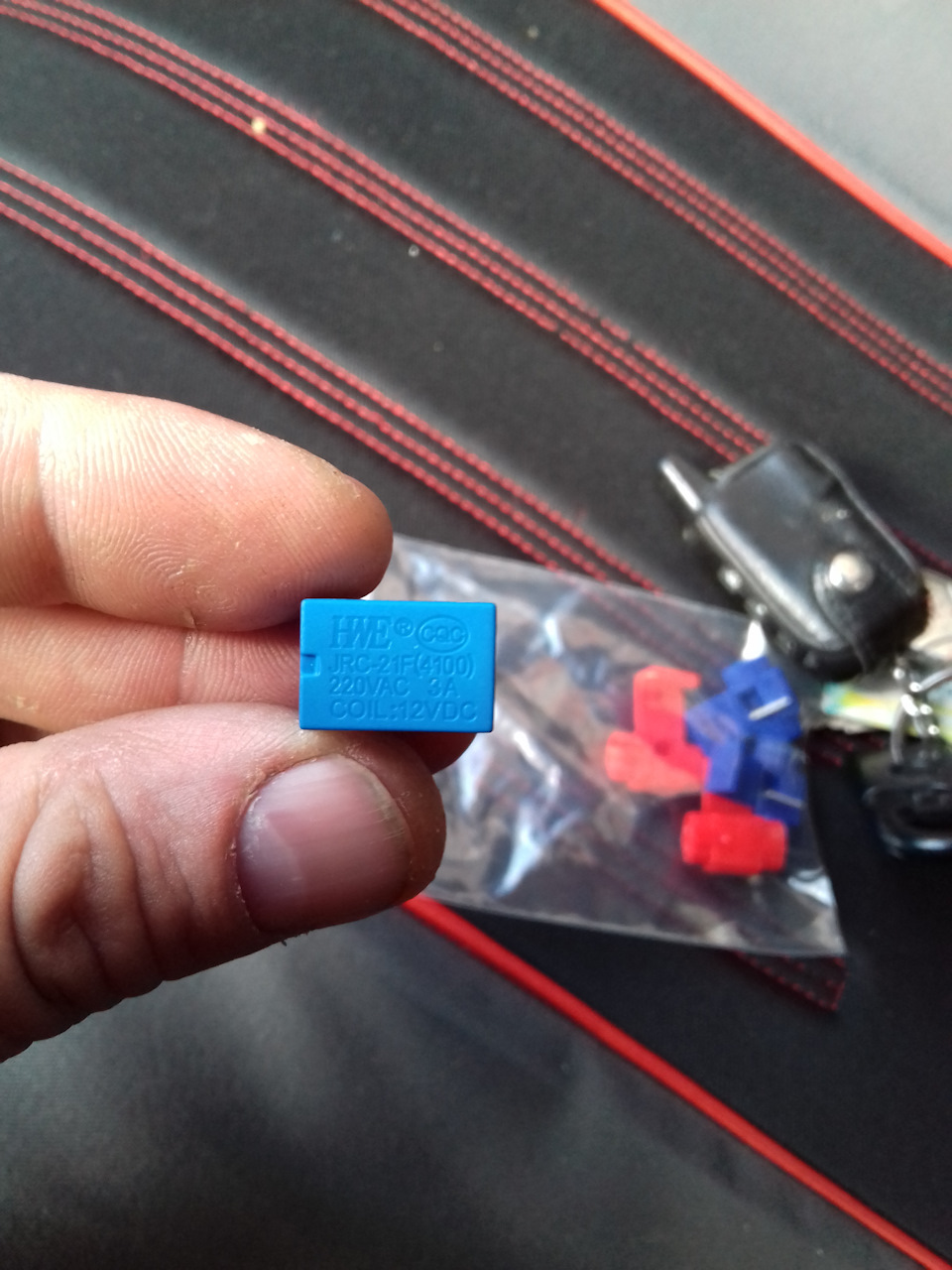

Поехал в магазин, купил мини-реле на 3 А.

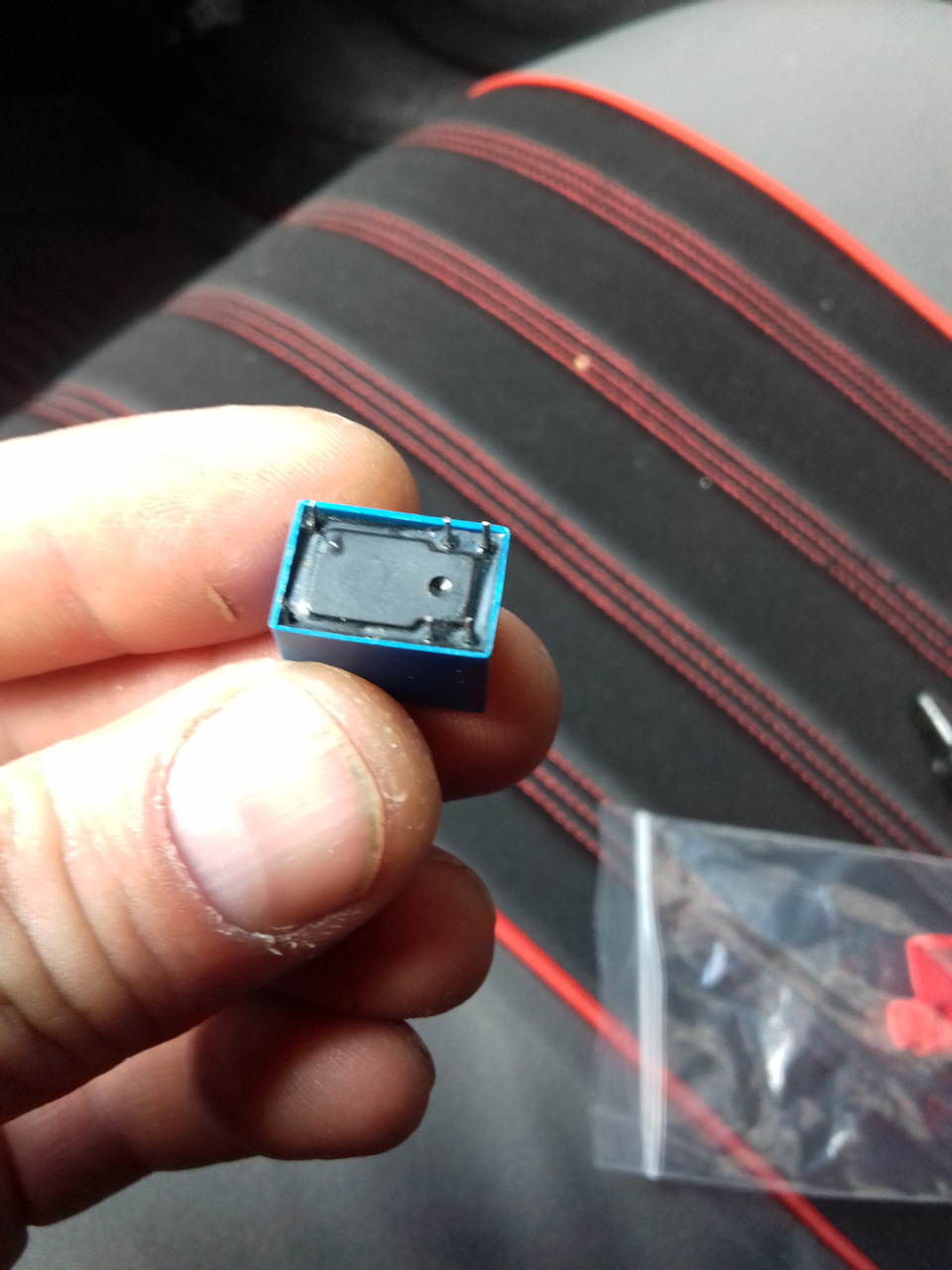

Реле имеет немного не привычную структуру, поэтому обратился к друзьям-паяльщикам, которые быстро помогли мне во всем разобраться. Привет Ланосо-Сенсо-Электроводам! Кто в теме, тот поймет))) Собрал необходимую схему дома, не без тупости.

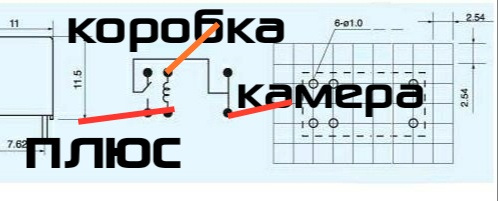

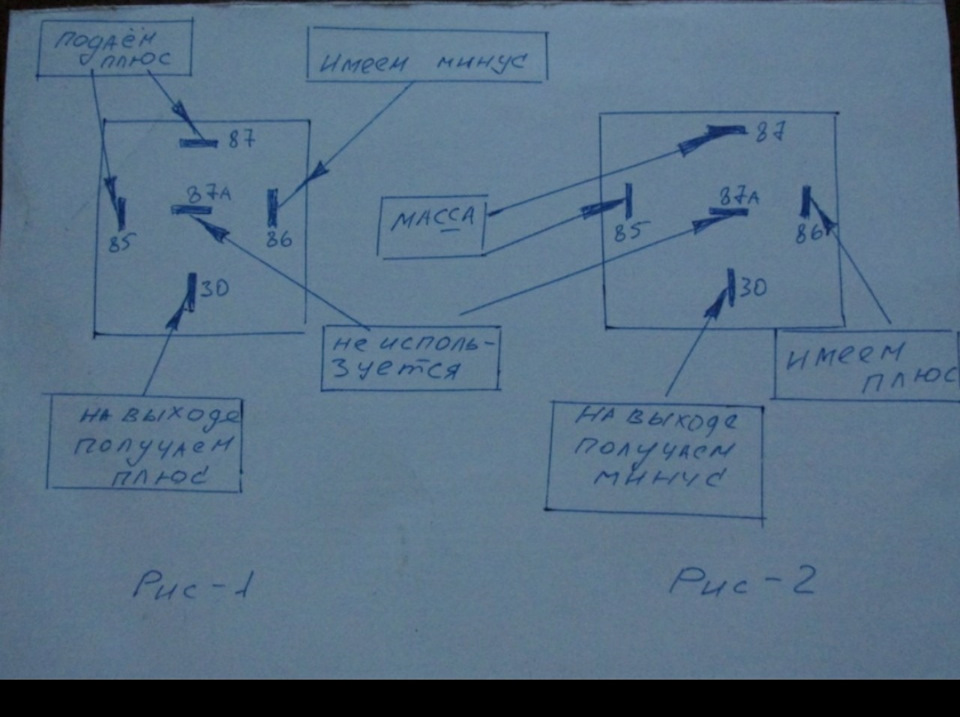

Правильная схема подключения выглядит так:

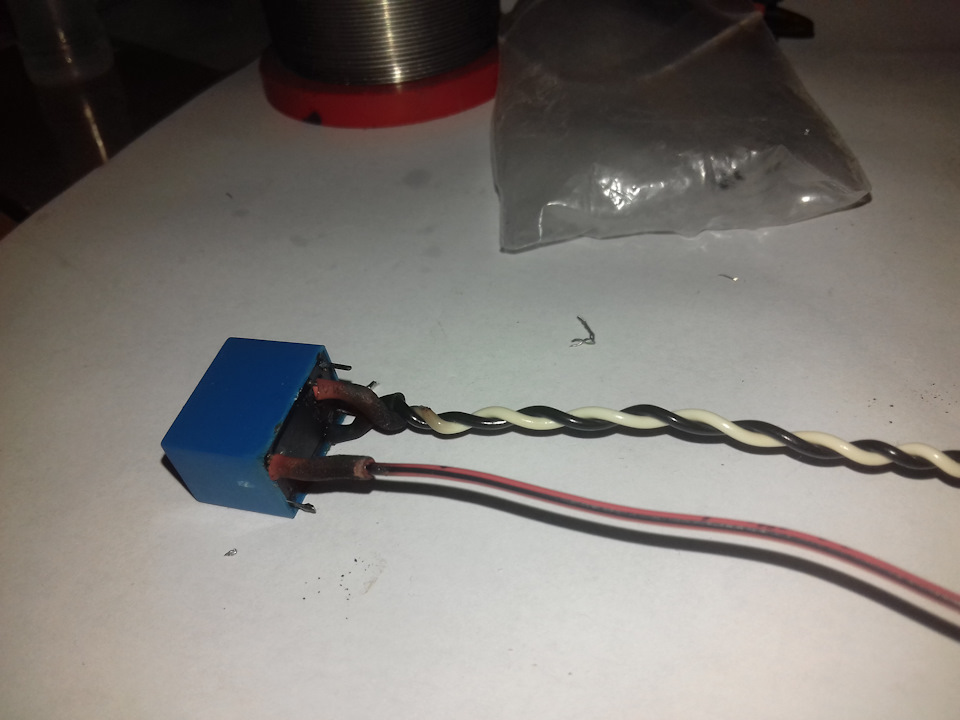

Так же, для всех желающих воплотить подобную инвертацию сигнала, на основе 4-х контактного автомобильного реле, оставлю схему, любезно предоставленную Ice2140 .
Так же, Владимиру отдельная благодарность за принятое активное дистанционное участие и поддержку, на протяжении всего этого времени реализации подключения!

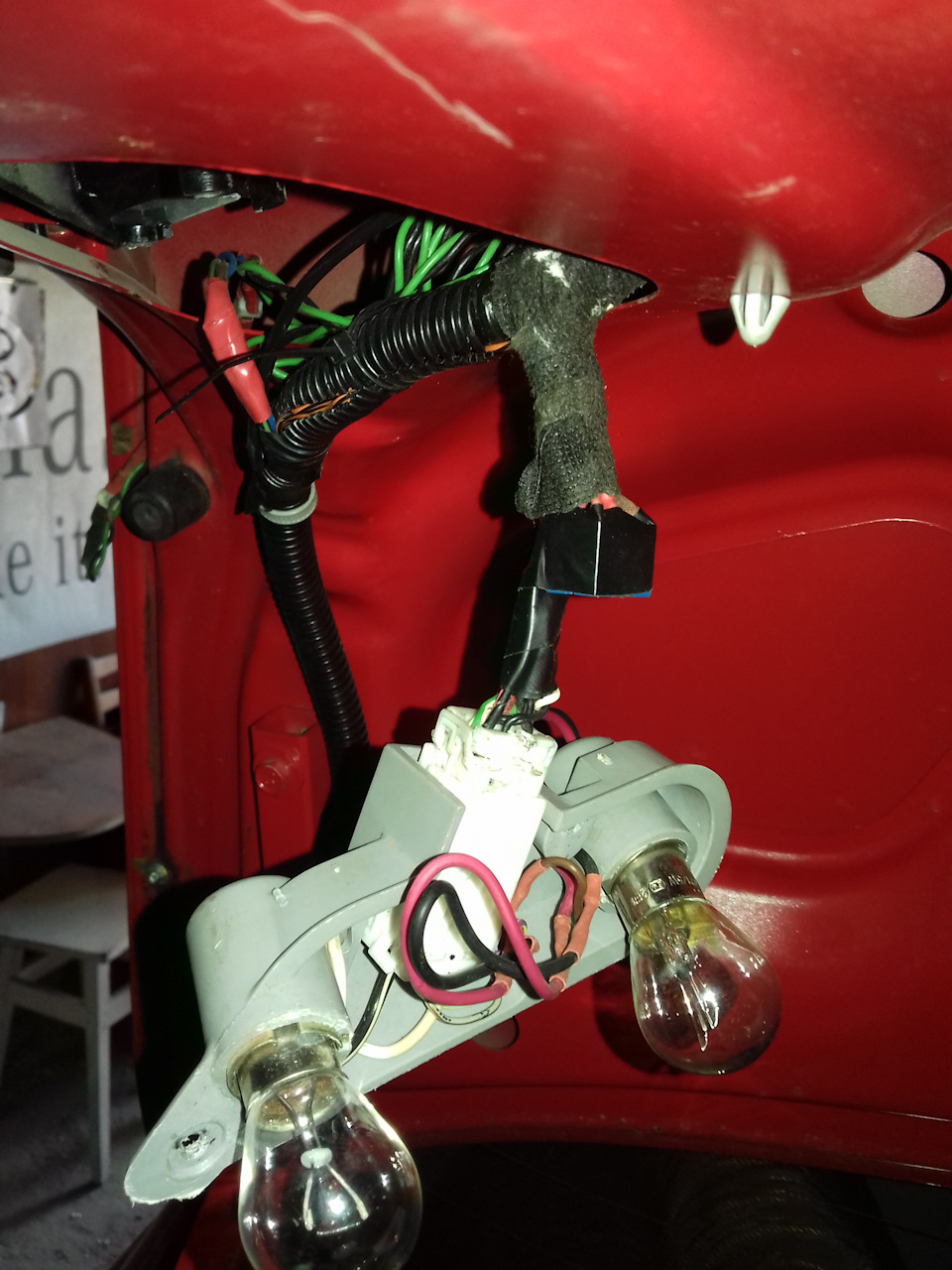

Далее подключаем к фаре заднего хода. Чтоб далеко провода не тягать, подключался на разъеме блок-фары на крышке багажника.

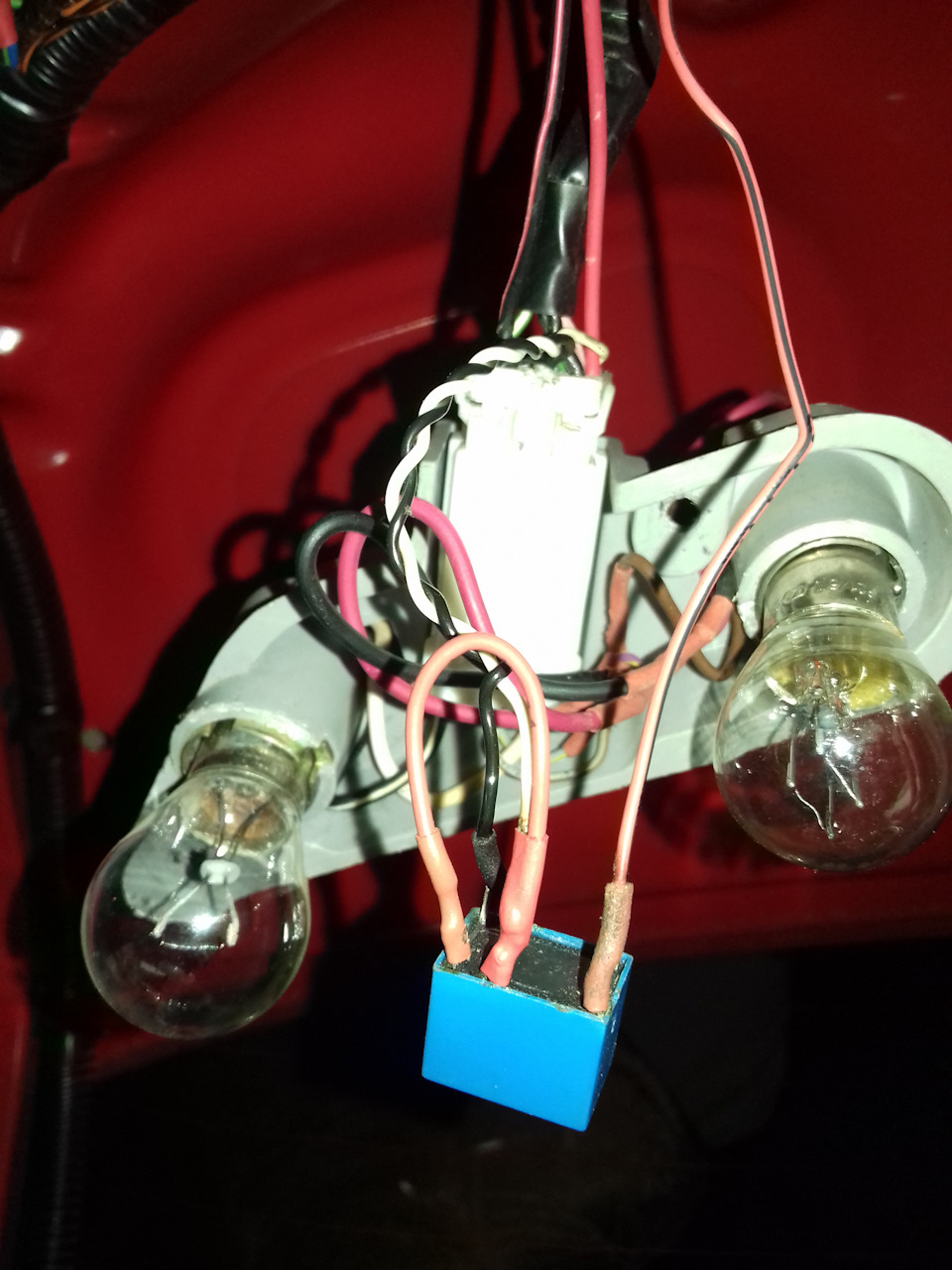

Куда подключать, видно по фото (номера пинов лень искать)
Для понимания: белый это «+», черный это «-« для питания камеры и реле тоже. От реле, получаем по красному проводу плюс, который припаял к тоненькому проводочку видео-кабеля камеры. С обратной стороны этого видео-кабеля (уже возле магнитолы), к этому красному проводку припаял кусок провода с пином, и пин в ставил в разъем магнитолы, на позицию №2 (смотри фото выше).
Все за изолировал термоусадкой и изолентой примотал к общей косе проводов крышки багажника.
Блок ламп поставил на место — все аккуратно смотрится)

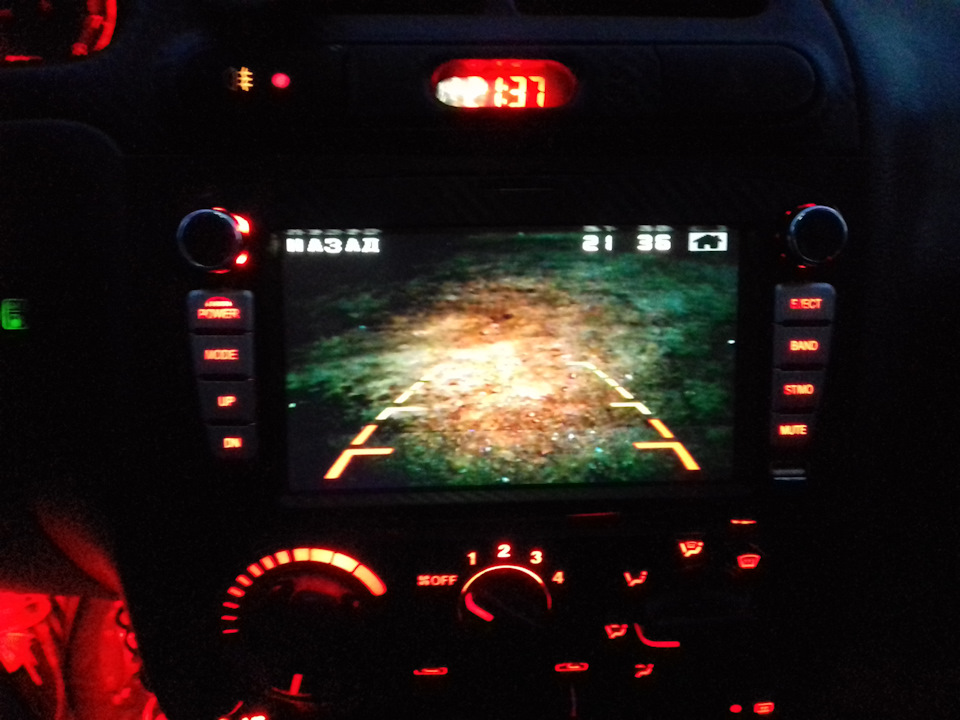

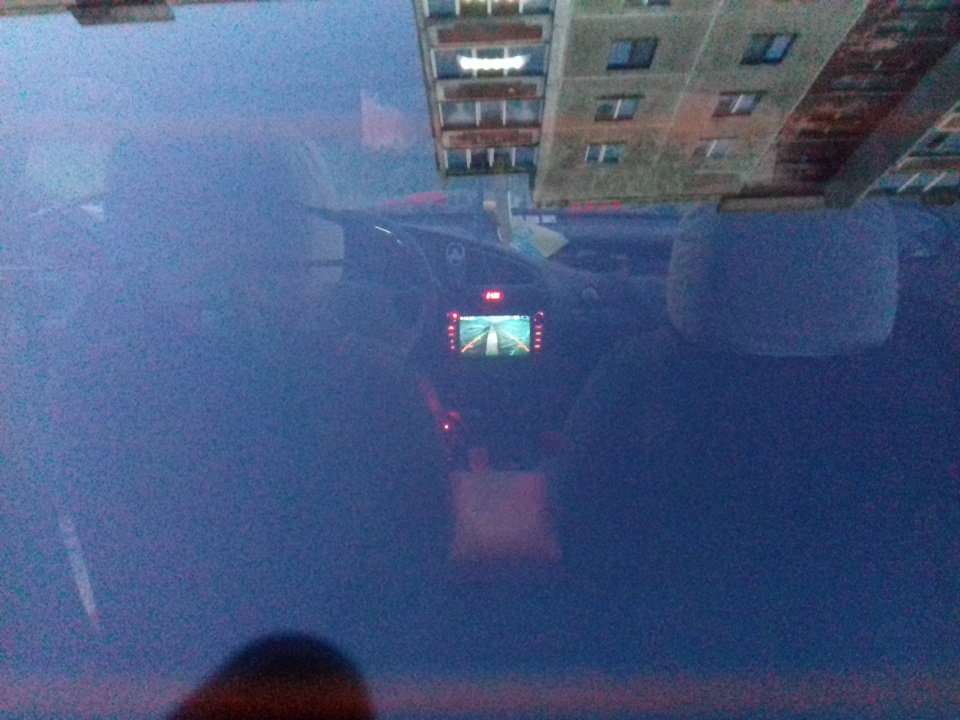

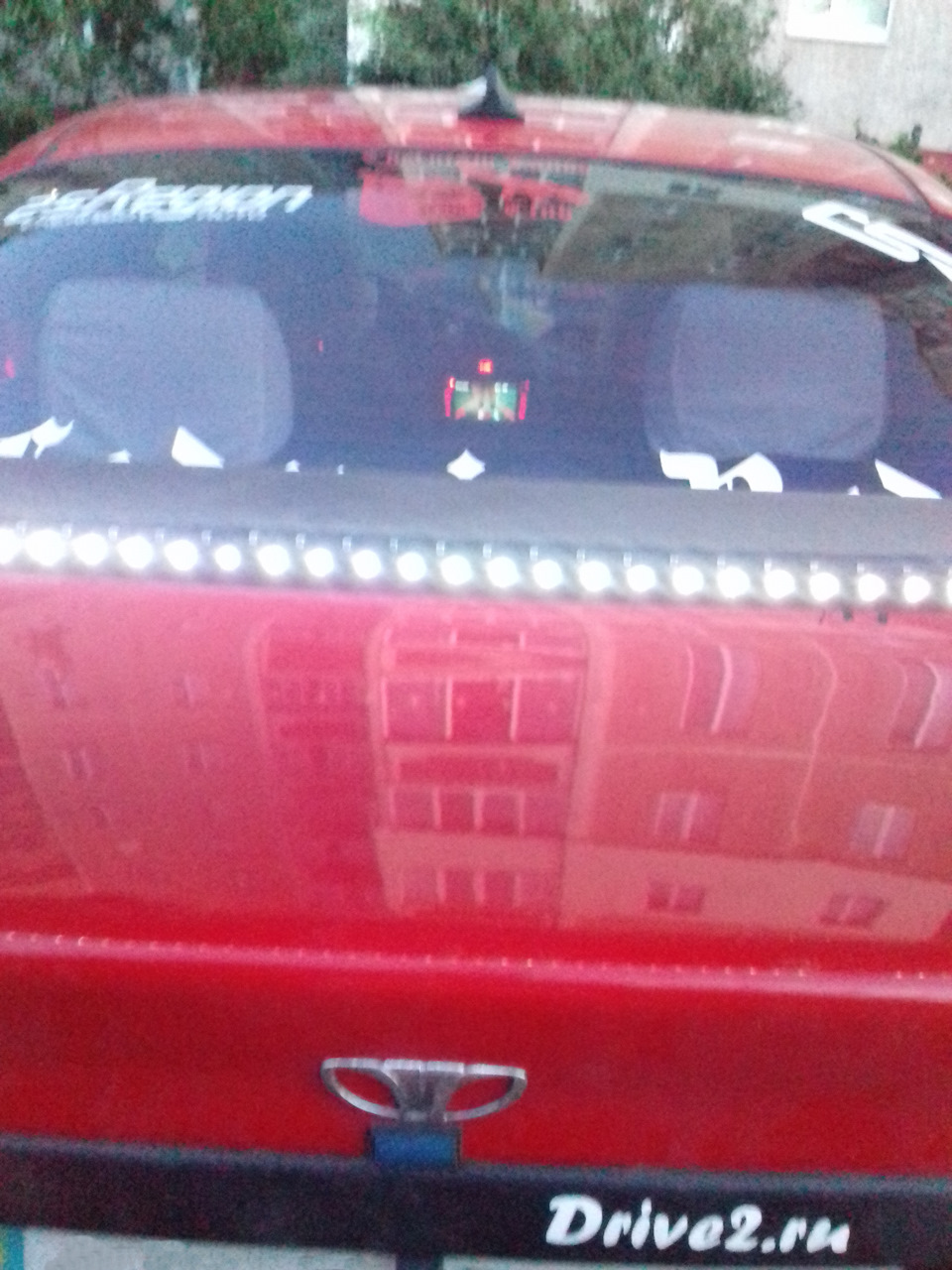

Далее тестируем — все работает:

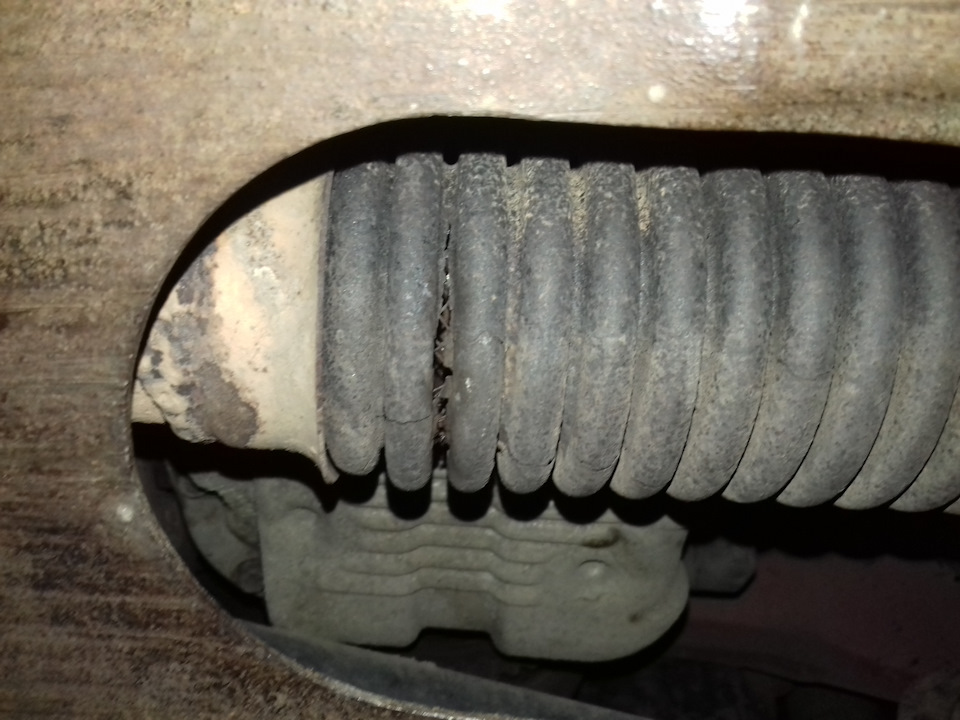

Время еще было, решил провести не большую ревизию выхлопной системы, а то что-то рычать громко начала. И нашел печаль:
Уже купил новую гофру. Скоро поменяю.
Так же не светила правая противотуманка. Грешил на сгоревшую лампочку. Но чтоб проверить или заменить лампу в фаре для бампера спорт, надо всю заглушку ПТФ снимать и фару. Поэтому это дело долго откладывал. Но тут я все же психанул и снял все.
И оказался прав — лампочке крышечка приснилась. Уже купил новые.
Идеальное подключение камеры заднего вида на Ланосе)
Итак посколько собрался в любом случае ставить себе или регик или мафон с камерой заднего вида выяснил по сути идеальную схему подключения камеры заднего вида на ланос. На картинке думаю все ясно. Многие тоже через реле подключают, но почему то немногие добавляют в схему конденсатор, а ведь он выступает в роли фильтра — если у вас дергается\снежит\полосит или пропадает-появляется изображение то именно кондер в схеме вас спасет =)
Реле обычное, 4х контактное, предохран 1А, конденсатор на 25-50 В и 1000-2200 мкФ.
Всем отличного дня!)
Запчасти
Daewoo Lanos 2005, двигатель бензиновый 1.5 л., 86 л. с., передний привод, механическая коробка передач — наблюдение
Машины в продаже
Комментарии 14

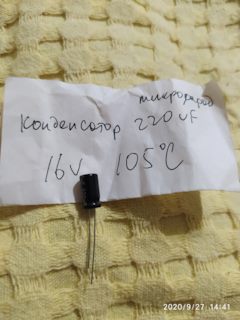

Подскажи пожалуйста такой конденсатор можно ставить? А то по схеме (без кондера) камера не стабильно работает, в основном только парковочная рамка на черном фоне
Такой вопрос к схеме что вы привели — откуда берется минус на камеру? На схеме этот момент не показан — а это очень важный момент.
Если с «минуса» фонаря — будут помехи. Если взять «минус» на камеру с корпуса — помех нет, изображение чистое. У меня так же было и об этом же пишут на формах. Специально тестировал и так и так.
Я тоже не вижу смысла в данном конденсаторе.
Тут еще такой момент к схеме — как по мне более правильно перенести предохранитель туда, где у вас «+ Фонаря». Так защищается и реле и камера. В вашей схеме предохранитель не защищает реле, а только камеру.
Я писал о моменте с постоянным плюсом на ланосе, но коммент мой был подчищен.
я не комент подчищал, я предыдущий пост свой целиком удалил, так что ничего личного)
Аааа, точно, вижу и схемка немножко изменилась.
Такой вопрос к схеме что вы привели — откуда берется минус на камеру? На схеме этот момент не показан — а это очень важный момент.
Если с «минуса» фонаря — будут помехи. Если взять «минус» на камеру с корпуса — помех нет, изображение чистое. У меня так же было и об этом же пишут на формах. Специально тестировал и так и так.
Я тоже не вижу смысла в данном конденсаторе.
Тут еще такой момент к схеме — как по мне более правильно перенести предохранитель туда, где у вас «+ Фонаря». Так защищается и реле и камера. В вашей схеме предохранитель не защищает реле, а только камеру.
минус однозначно с кузова брать. я предпочитаю вообще везде где есть возможность без колхоза брать массу с кузова.
Подключение камеры заднего вида на шевроле ланос
Поскольку у меня магнитола с экраном и поддержкой камеры заднего вида, то установка камеры интересней чем парктроник.
Для подключения нам потребуется 4-х контактное реле, гнездо для него, изолента и камера.
Камеры бывают несколько типов у каждой свои плюсы и минусы с моей точки зрения, а также одним из условий без сверления металлического кузова 1. камера под конкретную модель- устанавливается вместо одного из плафонов освещения фонаря (камера+ подсветка знака) поэтому на прохождение ТО не влияет. Из минусов- тяжело найти, а с Китая лень заказывать было. 2. Камера встроенная в номерную рамку, из минусов стоимость качественной рамки от 3тыс. и необходимость сверлить кузов. 3. Накладные, из минусов: кажутся не надежными и вандалы могут оторвать. 4. Врезная полностью ( на фото 2 вариант) либо в бампер (но вероятно наличие мертвой зоны и постоянная грязь) либо в личинку замка (но не хочется чтобы багажник открывался только тросиком, он ненадежен). 5. Последний вариант ( на фото 4 вариант) с врезным основанием показался мне самым оптимальным. Заказал фирмы Sho-me с парковочными линиями.
Установка: снял пластиковую накладку крышки багажника, просверлил отверстие 6мм и закрепил камеру. Важно на накладке по внешней стороне есть бортик, установил камеру в плотную к бортику это не позволит камере поворачиваться вокруг своей оси, да и оторвать трудно.
Установка на автомобиль камеры заднего вида значительно повышает безопасность движения. Этот прибор может быть установлен в качестве дополнения к парктронику (парковочному ассистенту) либо отдельно. В любом случае задняя видеокамера существенно облегчит выполнение маневрирования, особенно во время парковки.
Подключение камеры заднего вида своими руками
Существует несколько основных способов подключения камеры заднего вида в автомобил е. Исходящий сигнал можно зав ести на дисплей автомагнитолы или навигатора, монитор головного устройства либо на входящий в комплект поставки отдельный экран.
Последний вариант — наиболее простой, поскольку не возникает проблемы несогласованности оборудования. При этом для выносного экрана требуется отдельное место в машине. Проще всего поставить дисплей сверху на приборную панель. Второй недостаток этого варианта — дополнительные расходы на оборудование.
Если же подсоединить выход устройства к монитору или магнитоле, то получается экономия и пространства, и денежных средств. Плюс дисплей в этом случае будет находиться в максимально удобном для обзора месте.
Самостоятельная установка камеры заднего вида обычно не вызывает особых сложностей. Прежде всего необходимо определиться с типом изделия и его параметрами. Если вы собираетесь подключать устройство к автомагнитоле или навигатору, нужно сначала убедиться в совместимости оборудования. Здесь может иметь значение напряжение питания видеокамеры, передаваемый стандарт изображения, разрешение, вариант активации устройства, вид разъёмов и пр.
Как подключать провода камеры и питание
Как подключить питание — вопрос довольно важный и не всегда однозначный. Существует мнение, что лучше всего запитывать прибор от фонарей заднего хода. Это зачастую и удобнее всего. Сама камера размещается на авто в кормовой части кузова. Поэтому здесь нетрудно взять напряжение 12 В с заднего света и подключить к нему красный провод. Здесь же можно взять и минус.
Отметим, что во избежание появления дополнительной разницы потенциалов лучше брать плюс и минус из одного места. Это снизит вероятность сбоев и помех при работе электроники.
Альтернативный вариант — подключение питания камеры напрямую от бортовой сети, непосредственно от аккумулятора или через зажигание (например, от прикуривателя). Такой способ может быть предпочтительным, если видеосигнал заводится на монитор головного устройства.
При этом видеокамера во время движения постоянно будет под напряжением, прогрета и готова к работе. Это улучшает качество картинки, но может привести к перегреву. Многие модели рассчитаны на питание меньше 12 В. Их лучше подключать через адаптер ( конвертор напряжения).
Ниже будет описано, как правильно самому подсоединить видеокамеру при использовании разных вариантов подключения.
Схемы подключения камеры заднего вида к автомагнитоле и монитору
Существует два основных варианта подключения камеры к магнитоле. Первый — с использованием отдельного провода возбуждения. Этот вывод может обозначаться на схеме и корпусе самой автомагнитолы, как «реверс» или «паркинг».
Выше показана схема проводов при таком варианте подключения. Здесь на вывод P3 подаётся напряжение +12 В с заднего фонаря автомобиля. Основное питание в этом случае можно подать как с той же точки, так и отдельно, с бортовой сети.
Если же конструкция магнитолы не предусматривает использование отдельного сигнала возбуждения (или парковки), то активация происходит просто по факту появления на входе видеосигнала. В таком случае питание берётся с заднего света.
Аналогичным образом камера подключается и к монитору. Основное отличие здесь одно. В некоторых автомобилях нужно зайти в инженерное меню головного устройства и выбрать соответствующий вид активации.
Как подключить камеру заднего вида к навигатору
Для подключения к навигатору нужно, чтобы устройство обладало видеовходом либо возможностью беспроводного подключения.
В первом случае схема практически не отличается от описанной выше, с возбуждением по видеовходу (см. схему выше). Отличие только в том, что большинство навигаторов имеют разъём другого типа. Эту проблему можно решить с помощью переходника либо заранее приобретя видеокамеру с соответствующим выходом.
Вариант беспроводного подключения см. ниже.
Подключение беспроводной камеры заднего вида
Многие автолюбители интересуются, как подключить видеокамеру без прокладывания в салоне проводки с сопутствующим снятием обшивки. Это можно сделать с помощью беспроводного модуля. Передатчик видеосигнала устанавливается рядом с самой камерой и запитывается от задних фар.
Приёмник размещается поблизости от отображающего устройства (автомагнитолы, навигатора или монитора). Такой вариант не подходит при использовании магнитолы с активацией по отдельному входу.
Подключение камеры заднего вида через реле
Решением становится именно использование реле. На управляющий вход переключателя подаётся плюс с задних фонарей. Видеокамера запитывается от сети 12 В через силовые контакты реле.
Куда установить камеру заднего вида на автомобиль
Вопрос, куда крепить камеру, тоже очень важен. Нужно обеспечить полноценный обзор и отсутствие помех. Желательно также снизить вероятность вандализма, попадания на прибор грязи и жидкости. Исходя из этого, существует несколько основных вариантов размещения видеокамеры:
Как настроить камеру заднего вида на авто
Ещё один актуальный вопрос — как правильно настроить видеокамеру. Иногда после установки оказывается, что изображения вообще нет или оно «нечитаемое». Возможная проблема — несоответствие видеостандартов оборудования. В этом случае нужно использовать переходники (адаптеры видеосигнала). Хотя может быть дешевле просто купить изделие другой модели.
Ещё одна возможная ситуация — неправильно заданные режимы монитора. В этом случае нужно переключить параметры в инженерном меню.
Даже если всё работает правильно, не помешает дополнительная регулировка камеры, позволяющая получить на экране парковочные линии. Как отрегулировать изделие, зависит от особенностей конкретной модели.
Камера заднего вида устанавливается в штатное место подсветки Chevrolet Lanos Шевроле Ланосдополнительных отверстий сверлить не требуется. Гарантия на камеру составляет 1 год, и она может быть установлена на новые гарантийные автомобили, так как имеет необходимые сертификаты.
Изображение можно выводить на любой монитор, штатный или дополнительный. Следующим этапом было сверление отверстия под объектив камеры заднего хода. Советую тянуть ее в багажный отсек, используя заглушку или отверстие в районе заднего бампера или запаски.
Теперь пришло время приступить к монтажным работам и подключению камеры к монитору, а также прокладке проводки в салоне машины. Прежде всего — снимите декоративную накладку порога багажника и левую часть обшивки багажника, затем достаньте из салона все лишнее: Понадобится доступ к задней части магнитолы, поэтому извлеките ее и внимательно изучите разъемы.
Камера заднего вида Chevrolet Lanos (Шевроле Ланос)
Замена шпильки колеса на Тойоте Королле В жизни фактически хоть какого водителя случались такие моменты, когда обламывалась шпилька колеса либо когда вы решили высадить собственный автомобиль на новые диски, а шпильки оказывались маленькими и их длинны, не хватает для новых дисков. Ведь было же, правда?
В таких случаях у любого автомобилиста остает Как Подключить Юсб К Магнитоле Как подключить usb к магнитоле в машине Уже давно прошли те времена, когда источником музыки в автомобиле и не только являлся компакт-диск. Именно поэтому многие производители перестали выпускать автомобильную аудиотехнику без поддержки USB.
Ведь в нынешний век технологий музыку можно хранить где угодно, начиная от флешек и заканчивая мобильным Плюсовой провод я взял с левой задней фары, у меня цвет провода — белый с красной полосой, он подключен к лампе. Само подключение делал чуть дальше, чтобы меньше было заметно.
Схему подключения я прилагаю поэтому проблем быть не.
Далее нужно действовать предельно аккуратно, прокладка проводов — дело хлопотное. Как тестировать думаю не нужно рассказывать, думаю всем понятно, что если есть картинка и все работает нормально — значит камера заднего виду установлена правильно.
Как Подключить Камеру Заднего Вида На Ланос
Если тестирование прошло успешно и камера заднего вида работает правильно, отрегулируйте положение камеры и приступайте к сборке в обратном порядке. Вот и вся установка камеры заднего вида.
Само подключение должно было быть таким: При вкл. Только проблема в том, что на моей модели на лампочке заднего входа питание подается сразу при включении зажигания, а минус на эту лампочку подается при включении заднего входа.
Поскольку у меня магнитола с экраном и поддержкой камеры заднего вида, то установка камеры интересней чем парктроник.
Для подключения нам потребуется 4-х контактное реле, гнездо для него, изолента и камера.
Камеры бывают несколько типов у каждой свои плюсы и минусы с моей точки зрения, а также одним из условий без сверления металлического кузова 1. камера под конкрентую модель- устанавливается вместо одного из плафонов освещения фонаря (камера+ подсветка знака) поэтому на прохождение ТО не влияет. Из минусов- тяжело найти, а с китая лень заказывать было. 2. Камера встроенная в номерную рамку, из минусов стоимость качественной рамки от 3тыс. и необходимость сверлить кузов. 3. Накладные, из минусов: кажется не надежным и вандалы могут отрвать. 4. Врезная полностью ( на фото 2 вариант) либо в бампер (но вероятно наличие мертвой зоны и постоянная грязь) либо в личинку замка (но не хочется чтобы багажник открывался только тросиком, он ненадежен). 5. Последний вариант ( на фото 4 вариант) с врезным основанием показался мне самым оптимальным. Заказал фирмы Sho-me с парковочными линиями.
Установка: снял пластиковую накладку крышки багажника, просверлил отверстие 6мм и закрепил камеру. Важно на накладке по внешней стороне есть бортик, установил камеру в плотную к бортику это не позволит камере поворачиваться вокруг своей оси, да и оторвать трудно.
Приветствую тебя, мой друг!
Наконец-то это свершилось, установил камеру заднего вида и монитор к ней!
Рад безумно!
Ранее была приобретена камера и недавно пришел монитор!
— В один из штатных плафонов освещения госномера устанавливаем данную камеру
— Питание подключаем к фонарю задней передачи (соблюдайте полярность, пользуйтесь «цешкой»)*
— Так же к камере прокидываем через весь салон под порогами видео провод
— Спасибо огромное Lee77 за подсказку с *реле, а именно:
— Данный монитор складывается, имеет два видео входа, поэтому на один «вешаем» саму камеру, а на второй магнитолу.
— Питание подключаем к зажиганию (на усмотрение автовладельца)
— Окончательное место своей дислокации монитор еще не получил, в связи с необычной формой нашей панели
— Картинка с магнитолы
За весьма небольшую сумму, мы можем немного обезопасить себя, свое транспортное средство и других участников дорожного движения от случайного наезда на препятствие + неплохая картинка видео с магнитолы.
Расстояние от бампера до СТОП-линии 20 см, очень четко работает и показывает!
Советую!
Извиняюсь за «грязные» фотографии, спешил поделиться новостью с Вами!
Камера заднего вида Шевроле Ланос. Данная камера поможет вам избежать аварий при парковке, и несчастных случаев когда вы будите ехать задним ходом. Камера для Ланос устанавливается в замен вашего плафона подсветки заднего номера, тем самым не требует ни каких изменений в кузове вашего автомобиля.
Штатная камера заднего вида специально изготовлена для автомобиля Chevrolet Lanos. При установки камеры заднего вида, подсветка заднего номера у вас остаётся.
1 x Камера заднего вида Шевроле Ланос
1 x 6 метров видео кабель
1 x Кабель питания 1 метр
1 x Гарантия 1 год
Как установить камеру заднего вида:
Демонтируйте свою старую подсветку заднего номера.
Установите камеру в гнездо где стояла подсветка заднего номера.
Подключите питание камеры на фонарь заднего хода. Красный плюс, чёрный минус.
Подключите видео кабель к камере заднего вида.
Подключите видео кабель к вашему монитору, телевизору или магнитоле.
После переключения передачи (задний ход), на вашем мониторе появится картинка видео.
Из данной инструкции мы расскажем как с лёгкостью установить камеру заднего вида на автомобиль Шевроле Лацетти. Вообще эта инструкция подойдёт практически на все схожие марки автомобиля.
Для камера нет определённого место, она займёт место одного из плафона подсветки.
Вот так выглядит сама камера заднего вида.
А вот то самое место, куда мы будем устанавливать камеру.
Первым делом обшивку багажника аккуратно демонтируем, освободив её от креплений.
Далее возьмём ключ на десять, и с его помощью выкрутим гайки крепящие(их шесть штук). Они удерживают планку багажника. Теперь можем выкрутить фонарь подсветки, она изображена на фото.
На то место, где был расположен фонарь можем начать установку камеры. Провод от камеры нам нужно пропихнуть в отверстие, через это отверстие проходят провода к самим фонарям.
Для того, чтобы зафиксировать камеру, нам нужно взять саморезы, но уже не совсем такие какие были.
Вот таким образом камеру мы зафиксировали.
Куда расположить провода камеры? Они будут соседствовать с проводами, которые протекают к фонарям и будут располагаться в одном кожухе.
Вот и результат, который получился. Ещё к проводу массы, мы должны подсоединить минусовой провод камеры.
Обшивку багажника нужно обязательно установить обратно, а обшивку крыла с левой стороны нам нужно снять.
Теперь мы находим провод, он питает лампу заднего хода. Посмотрите на фото ниже, мы его отделили указательным пальцем(голубой цвет). Мы его подсоединяем.
Разъём следующим действием подключаем, а обшивку крыла возвращаем на место.
Провод проходящий к дивидиди нам нужно провести в салон, для удобства советуем сидение демонтировать.
Далее убираем подлокотник, провод нужно провести по полу, под его обшивкой.
Смотрите куда вам нужно подключить камеру, от этого отталкивайтесь снимать вам трос регулировки заслонки или нет.У нас именно этот случай.
Вот, что получилось по итогу.
Тюльпанчик жёлтого цвета, нам нужно подключить. Далее прокрутим зажигание и передачу заднюю. Вот что появилось на экране.
