Как установить камеру заднего вида на автомобиль киа рио 3 своими руками
Борт №27 Камера заднего вида на KIA RIO 3
Всем Доброго времени суток Друзья, Подписчики и просто гости!
Данная запись не носит информационный характер, решил написать ее для себя, чтобы помнить что было, когда и как.
Наконец дошли руки.Очередная задумка удалась.
Давно хотел установить и вот руки дошли
Камера заднего вида
Пожалуй, один из самых противоречивых элементов тюнинга, о котором постоянно спорят автомобилисты. По мнению одних установка камеры заднего вида — бессмысленна и относится скорее к «понтам» и «наворотам» нежели к полезным помощникам, которыми водители пользуются каждый день. Другие же считают их жизненно важным элементом, а также самым полезным изобретением после автомобиля, и регулярно пользуются ими во время парковки, или выезда (заезда) в гараж.
На мой взгляд, противники камеры заднего вида — это, так называемые «водилы-староверы», это водители со стажем, которые не принимают никаких нововведений и полезных опций, они «брутальны» и пользуются исключительно зеркалом заднего вида. Для них автомобиль так и остался просто средством передвижения, и они не хотят идти в ногу со временем, поэтому и не приемлют всего нового и облегчающего жизнь. Лично я считаю, что все что владелец делает со своим автомобилем — его личное дело, кроме того если это помогает ему жить или водить авто — то почему бы и нет?
Лучше камера заднего вида чем невинное лицо какой-нибудь дамочки въехавшей вам в зад или в бок со словами: «Ой, я чуток не рассчитала» или «Я только месяц за рулем и не умею ездить задним ходом»
для тех, кто ломает голову над тем, как установить камеру заднего вида своими руками
Была заказана камера заднего вида
Теперь подключаем камеру
Любая камера заднего вида, будь то штатная камера — специально разработанная для той или иной модели автомобиля, или универсальная (например, камера в рамке номерного знака) имеет принципиально одинаковую схему подключения.
Таким образом у любой камеры имеется:
— Провода питания (или разъем питания) — это красный цвет
— Видеовыход — это жёлтый
Как правило, камера заднего вида напитывается от фонаря заднего хода, что обеспечивает включение камеры только при движении задним ходом. Дело в том, что пар ковочные автомобильные камеры не предназначены для постоянной работы, в отличие от камер видео наблюдения, где питание на камеру может подаваться постоянно. Производители автомобильных камер гарантируют безотказную работу камер заднего вида в течении всего гарантийного срока только в том случае, если они используются кратковременно (не более 1 часа без перерыва), для парковки
Важно правильно за питать
Поэтому, чтобы ваша камера проработала долго — подсоединяем красный провод питания камеры на (+)плюсовой провод от фонаря заднего хода.
Устанавливаем камеру заднего вида вместо плафона подсветки номерного знака, подсоединив подсветку к цепи габаритных огней.
Для подсветки номера установилась родная светодиодная лампочка которая была в старом плафоне
Когда всё установил решил попробовать
Да ещё почему то у меня на мониторе зеркал регистратор, когда включаешь заднею скорость начинается запись, сразу снимает перед и зад и по этому появляется помеха в низу рябения
Видео прилагаю
Установил камеру заднего вида+провел некоторые работы
Всем привет! Установил я наконец камеру заднего вида и зеркало с дисплеем. А также попутно проделал другие работы. Как читал у кого-то «поставил за 2 часа»…Ну не знаю…у меня ушло 5-6 часов неспешной работы. Но мы ведь стремились к результату, и на время не смотрели) Заранее приношу свою благодарность Михаилу и Алексею WhiteUmka за оказание помощи! Миша спасибо за помощь! Спасибо что рассыпал набор бит! Большое спасибо )) И Алексею, очень помог и ничего не рассыпал)) А теперь по делу. В общем как и планировал, питание зеркала сделал от прикуривателя а камеру запитал от лампы заднего хода просто подсунув луженые провода в цоколь лампы и завернул ее на место (снизу приложу схему).
— Установка зеркала
Снимаем плафон освещения водителя и переднего пассажира
Отщелкиваем обшивки передних стоек (полностью не снимал)
Снимаем боковые элементы торпедо
Снимаем водительский порог
Снимаем задний пассажирский порог по водительской стороне
Снимаем зеркало с лобового стекла отжав фиксатор сдвигая зеркало к потолку
Устанавливаем зеркало с дисплеем на родное место просовывая провод в потолок
— Установка камеры
Вытаскиваем все из багажника (запаску можно оставить)
Снимаем заднюю пластиковую облицовку сдергивая вверх
Снимаем левую и правую обшивку багажника вытаскивая пистоны и откручивая саморезы (по 3 самореза снизу на каждой из обшивок) Попутно срезал полоски утеплительного материала для улучшения вентиляции багажника (По этой проблеме была отзывная компания)
Снимаем обшивку на крышке багажника выкручивая пластиковые пистоны и также снимая ручку
Вытаскиваем левый плафон освещения заднего номера (Попутно заменил штатные лампы на диоды)
Устанавливаем плафон с модулем камеры
Протягиваем провод от камеры до зеркала по левой стороне салона под порогами
Самостоятельная установка камеры заднего вида с монитором
Спешу поделиться гайдом по установке камеры заднего вида аля «сток» в зеркало заднего вида:
Дальше протигиваем кабель от камеры к блоку предохранителей (я делал по потолку, так как не нужно трогать заводские элементы
Проверенный бренд, на прошлой машине отработало более 3-х лет без проблем.
Кабель протаскиваем по потолку и левой стойке прямо к блоку предов для подключения.
но зато не так мучительно ожидание)
Вот и конец.
Мне такая камера ближе к сердцу чем в магнитоле, так как глазам удобнее искать картинку в зеркале чем отвлекаться на магнитолу (по опыту прошлых машин сужу)
KIA Rio 2017, двигатель бензиновый 1.6 л., 123 л. с., передний привод, автоматическая коробка передач — электроника
Машины в продаже
Комментарии 53
Добрый день. Подскажите: а какой кронштейн реально лучше? 1 или 7?
А корпус камеры не касается крышки багажника?
Ну проводочек чуть надрезал и все
У меня в блоке есть свободные места. Туда можно подключить зеркало или все таки не стоит.
Обрати внимание, я задействовал действующий пред, поэтому не ломал над этим голову
Да, я понял. Но у тебя и мест свободных не было.)
Подскажите какое крепление выбрали? Заранее спасибо
#1 было на момент покупки, ниже писали, чтовроде 7 подходит.
Я так понял бампера в камеру не видно(?!
У меня он ровно на границе обзора камеры…1мм юстировки и все видно. Мне прост не нужно и я так настроил
у продавца написано 7 крепление для рио
Подскажи как от багажника тянул до передней стойки. Что снимал?
Кроме фонарей и обшивки крыши-ничего. Остальное через уплотнитель дверной(снял и в щель под общивку)
Подскажи как от багажника тянул до передней стойки. Что снимал?
Спасибо автору! Всё установил по инструкции, всё работает, картинка яркая, достаточно чёткая, единственное мне-бы хотелось угол обзора ниже, что-бы край бампера и фаркоп захватывал.
Надо качественную камеру ставить для этого. Я всегда использую фирмы incar.
Спасибо автору! Всё установил по инструкции, всё работает, картинка яркая, достаточно чёткая, единственное мне-бы хотелось угол обзора ниже, что-бы край бампера и фаркоп захватывал.
Скоро буду ставить на Киа камеру, отчитаюсь по установке!
Установка камеры заднего вида на Киа Рио 3
В чем преимущество камеры Киа Рио 3 и как ее установить
Современные автомобили могут порадовать многим, но особый акцент в последнее время инженеры делают на безопасности, поэтому устанавливаются дополнительные бортовые камеры и камеры заднего вида. Это позволяет свести размеры слепого пятна к минимуму, а значит, водитель будет чувствовать себя уверенно по время езды и парковки.
Преимущества камеры
Парктроники не так давно произвели настоящий фурор, но теперь намного удобней использовать камеру заднего вида со специальной разметкой.
У этого оборудования много преимуществ, среди которых можно отметить:
Установка камеры
Камера приобретается отдельно от монитора, но бывает и так, что они поставляются в продажу в комплекте. В наборе обязательно должен быть провод, длина которого не менее шести метров.
Картинка может транслироваться с камеры на разные источники. Установка камеры Киа Рио предполагает не только самостоятельный экран, но и монитор на боковом зеркале или на магнитоле.
Процессом установки должен заниматься профессионал, который демонтирует обшивку на багажнике, создаст гнездо для камеры, установит ее туда и подключит к проводке. Оценить правильность установки можно после того, как машина станет двигаться. Как только водитель начнет сдавать назад, на экране должна появиться картинка.

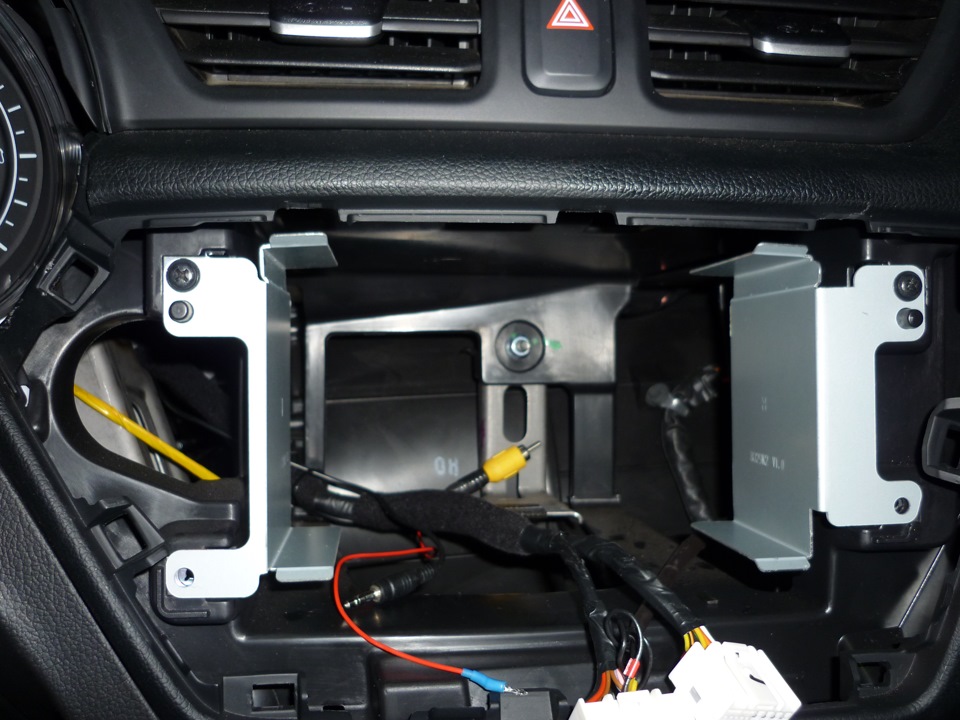

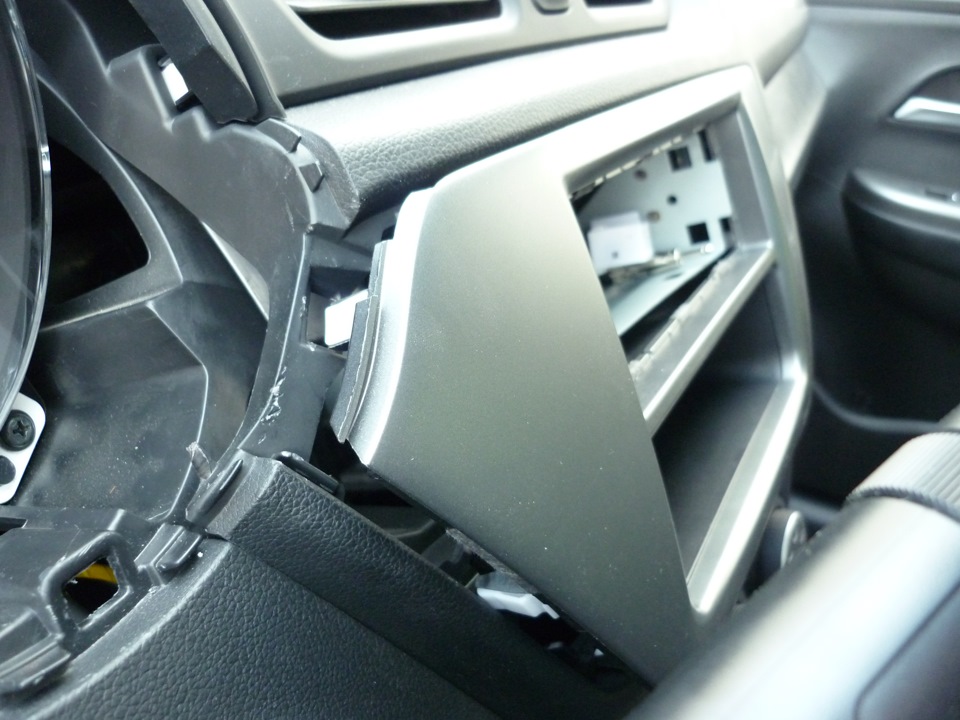

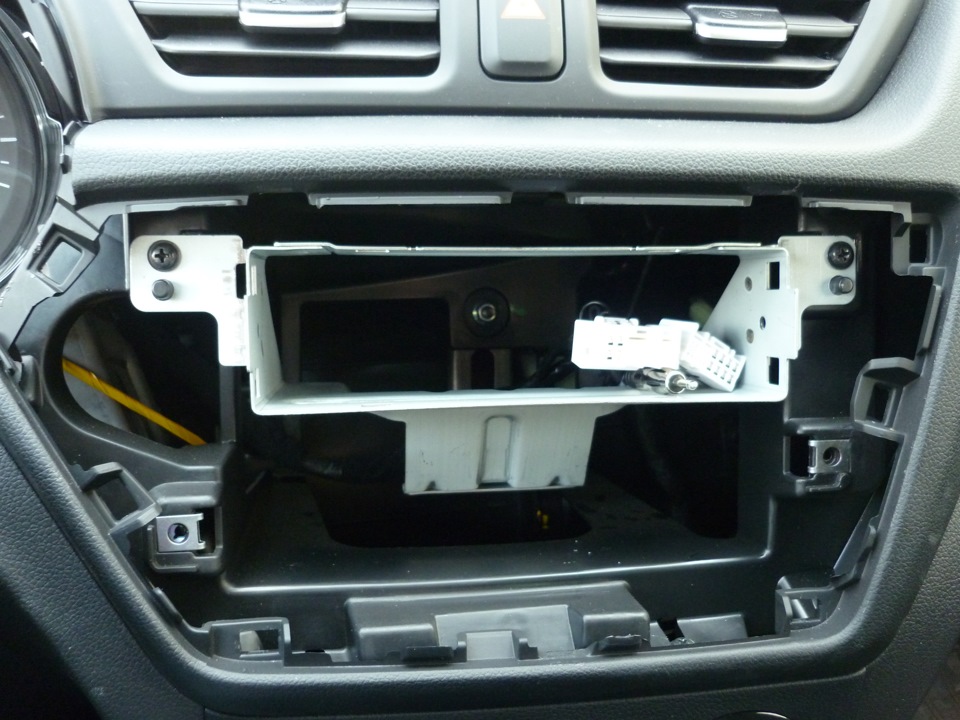

Установка ГУ и камеры заднего вида.Подготовка.Отчет.

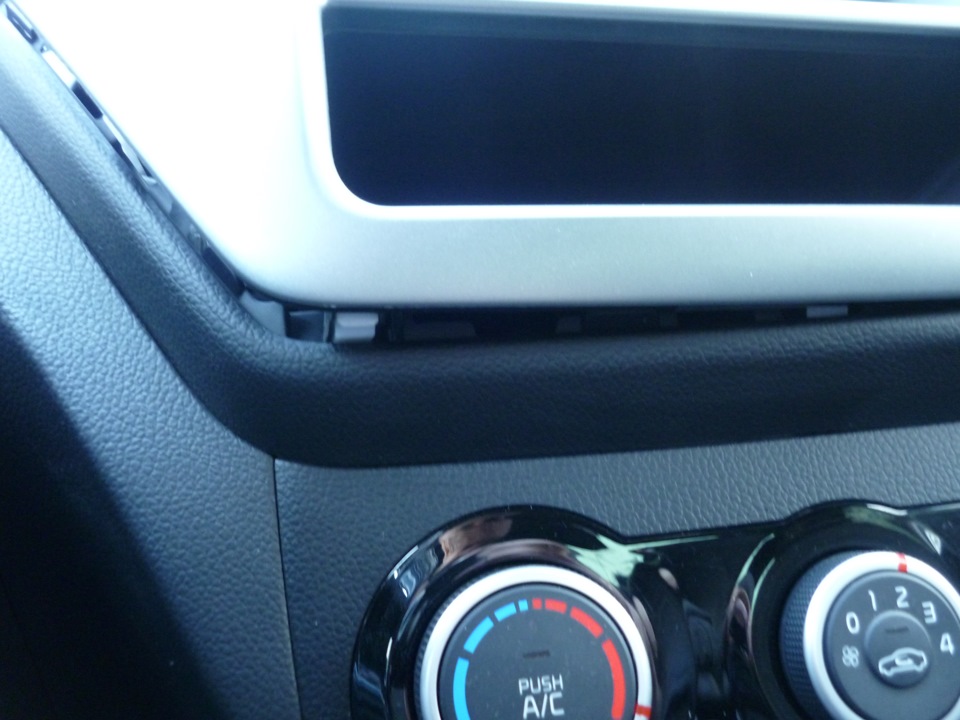

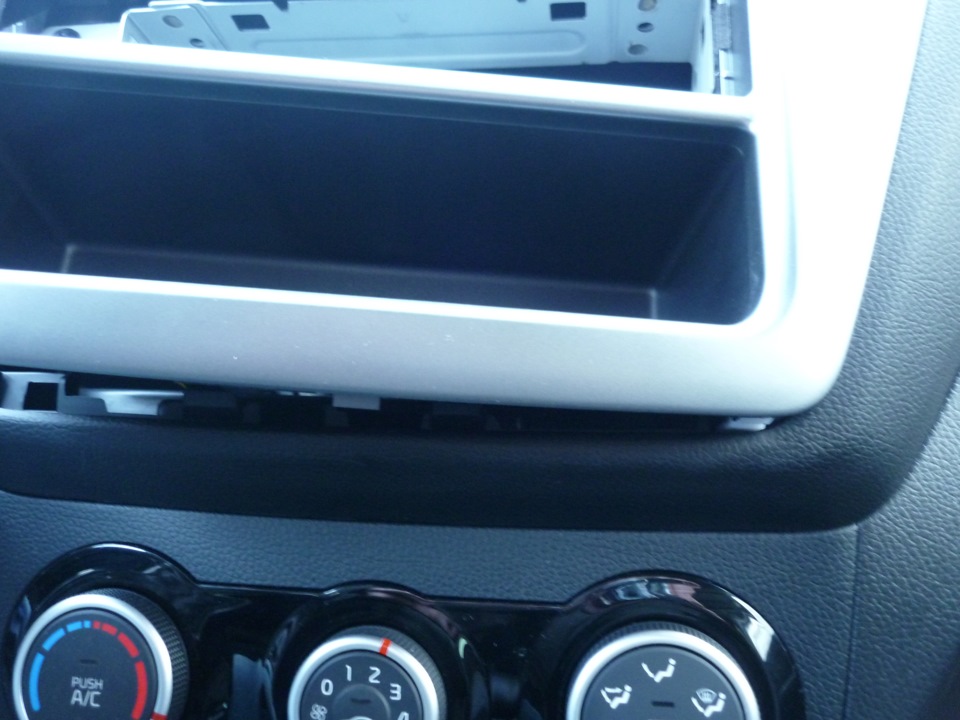

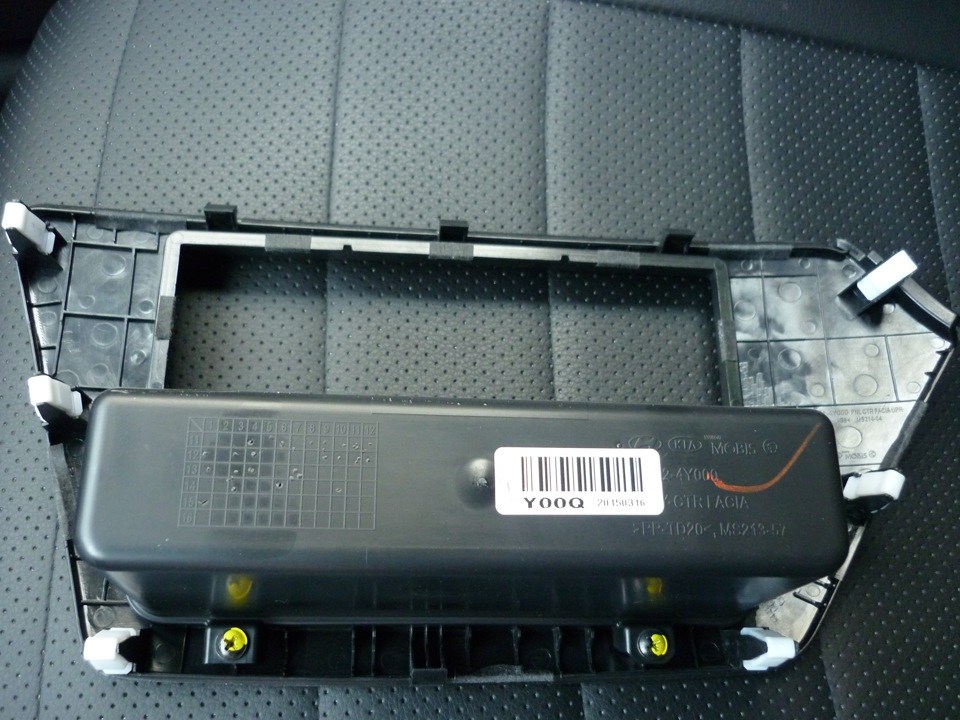

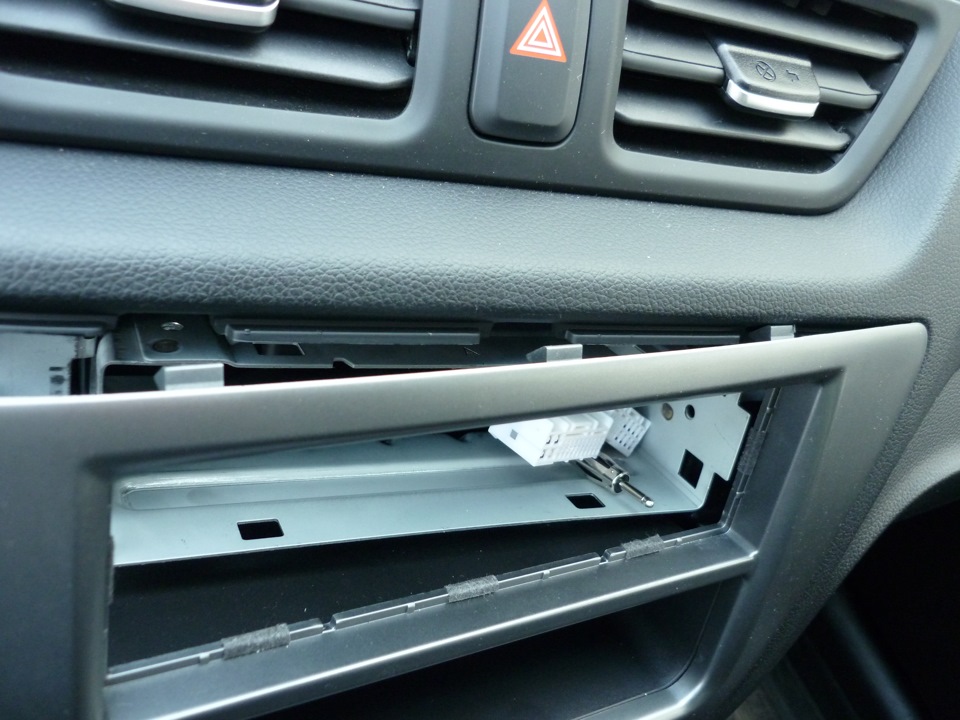

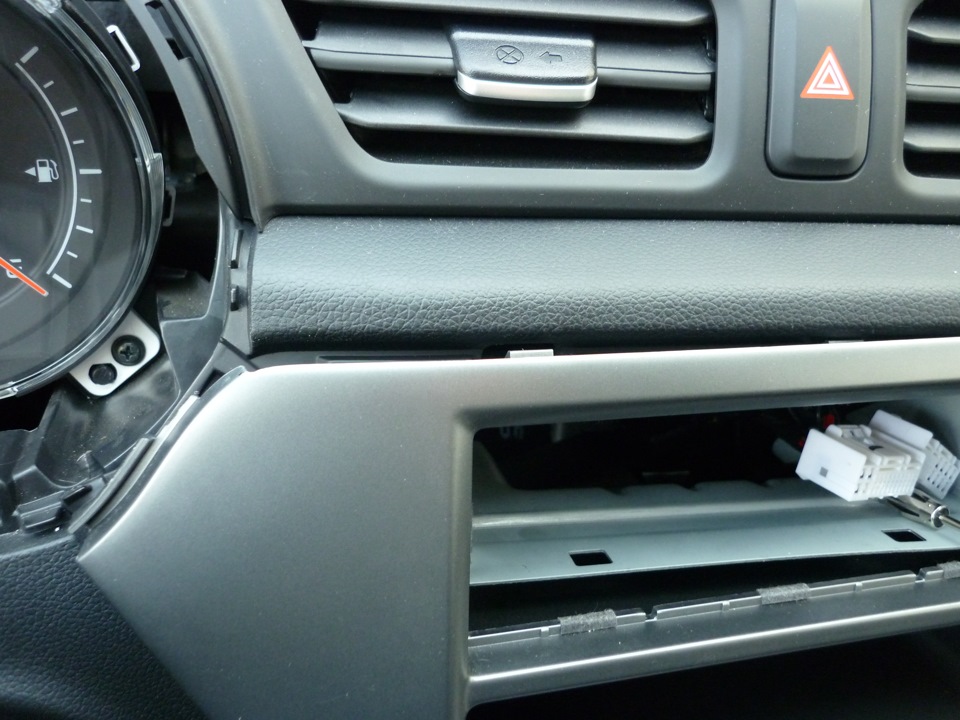

Так как делаю это в первый раз, собрался морально и начал.
А сначала подготовил проводку, скрутки не люблю, напаял клеммы.

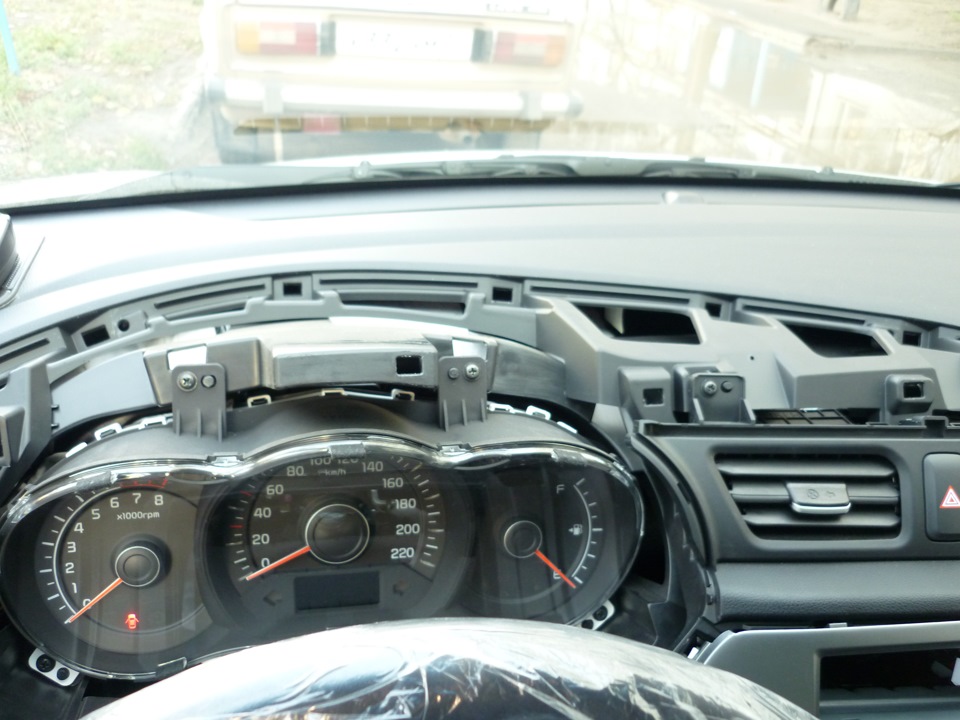

Обмотал руль пленкой, дабы не испортить.

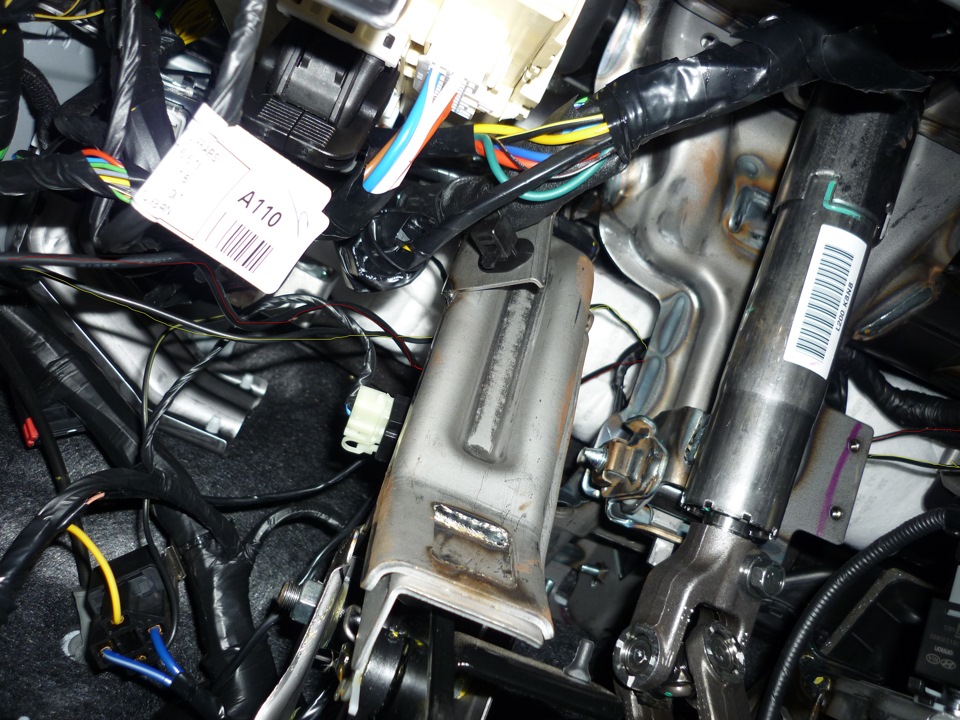

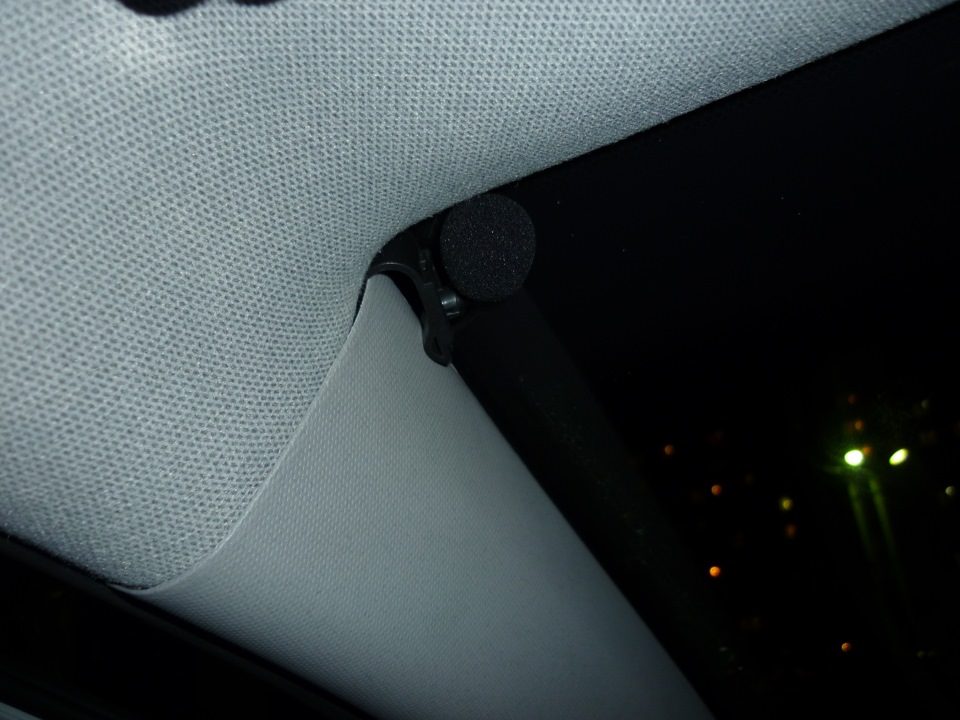

далее начал прокладку проводов микрофона, тюльпана камеры.

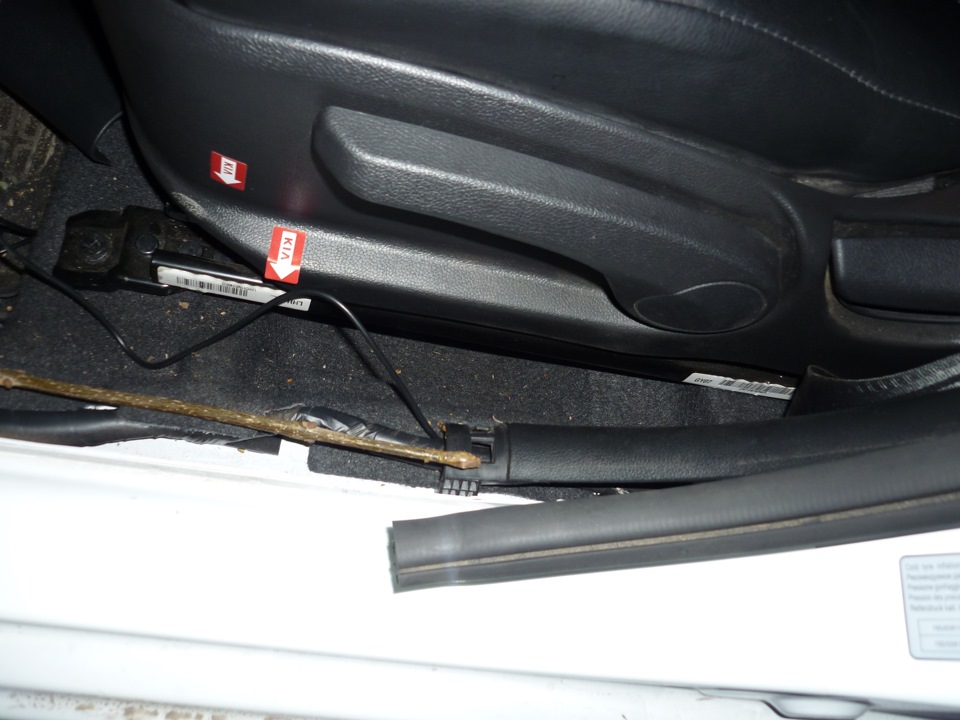

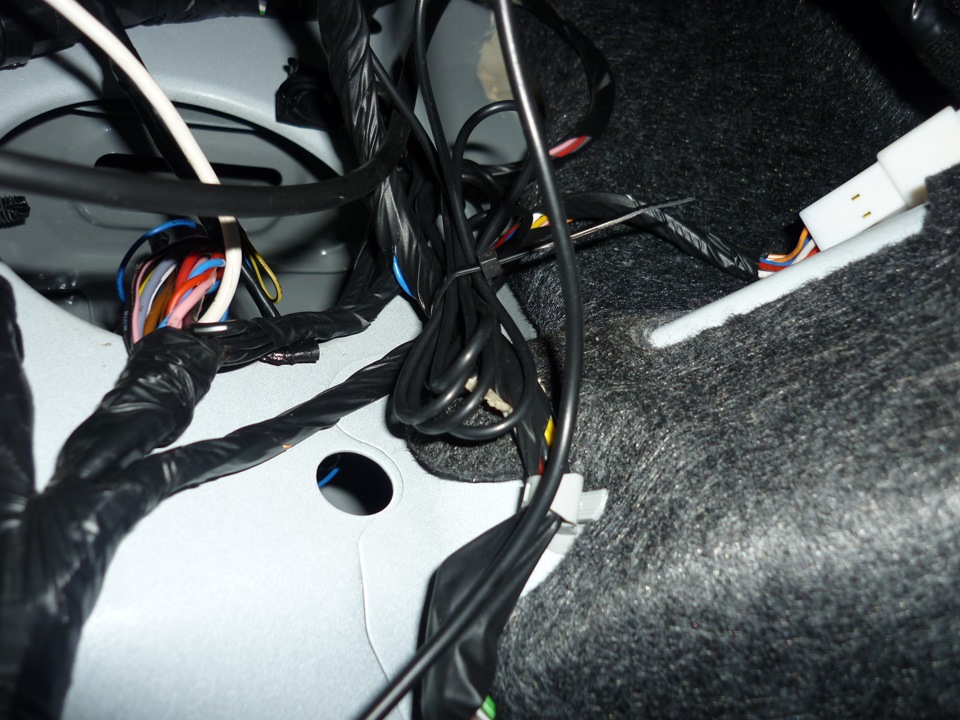

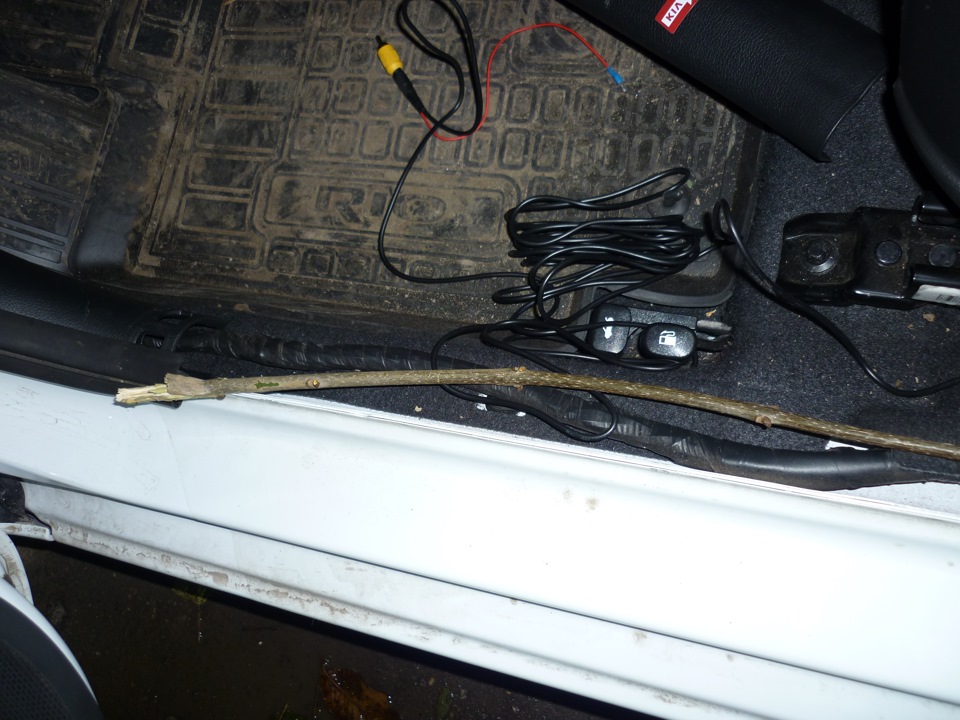

Закрепил в тот же хомут, что и микрофон.Довел провод до заднего сиденья, завтра закину в багажник и подключу камеру.Чему был удивлен, так это тому, что штатная проводка в порогах оказалась без гофры, просто в изоленте.

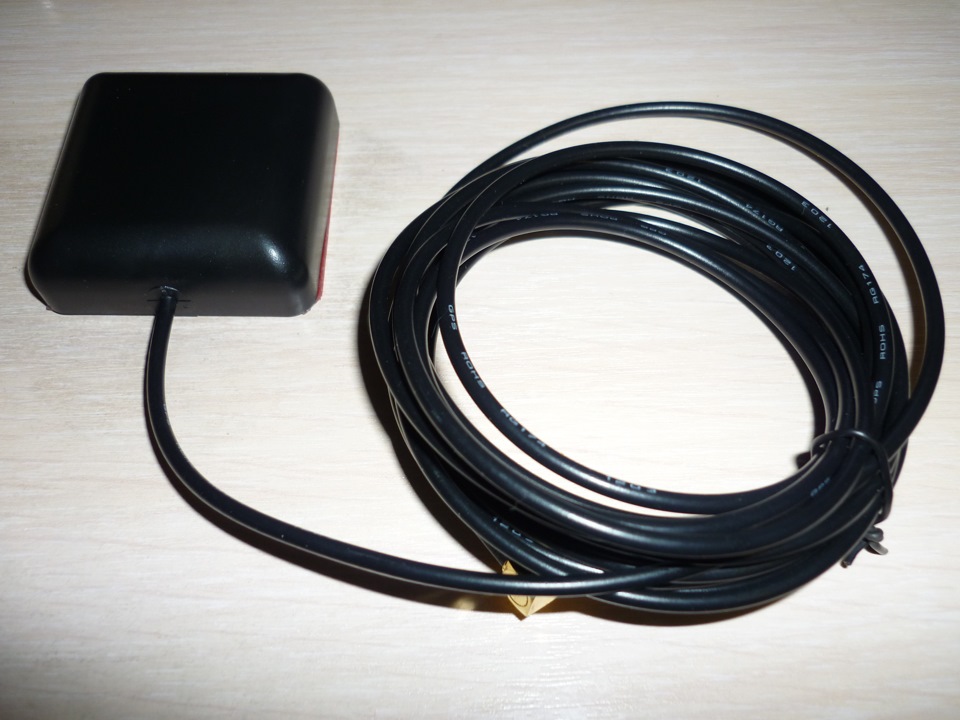

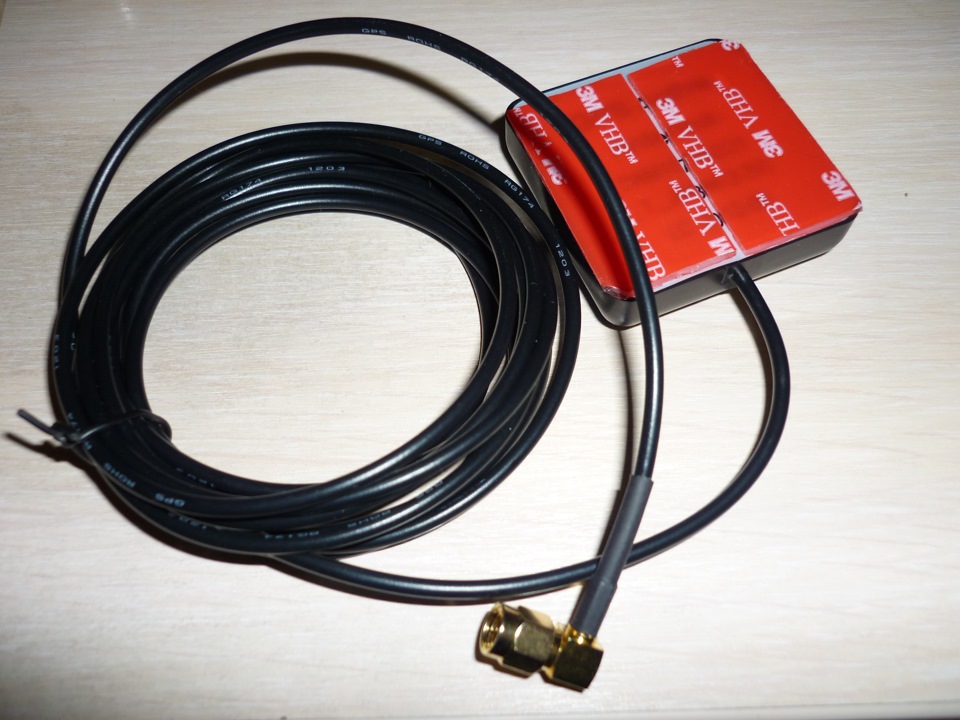

Антенну крепить буду под козырьком.Кто куда крепил?А вот куда шмоток провода от нее, пока не решил.Буду рад, если кому поможет.
KIA Rio 2015, 107 л. с. — электроника
Машины в продаже
Комментарии 31
скажи микрофон хорошо работает, собеседние хорошо слышит, я таже поставил на стойку но слышимость ужас приходится очень громко говорить, пробовал его отключить и толку нет, может мик такой
Антена GPS стоит под козырком…ловит без каких либо проблем.
так всетаки и сделал.посмотрим.
А старая рамочка не продается?
а что а наклеечки КИА?
сам не понял откуда.
а что а наклеечки КИА?
мне при прохождении ТО такие клеят
Я прилепил модуль GPS на правую стойку под обшивку.
интересный вариант, посмотреть бы как это выглядит.
Снимите обшивку со стойки и сами увидите
так а на что ее там крепить?
У меня модуль GPS просто примагничивался, а Ваш похоже приклеивается.
у меня тоже есть магнит, но он не внушает доверия.вообщем попробую под козырьком, поближе к лобовому.не устроит, влеплю на стойку.
Выбор места для GPS не правильный. Сигнал от спутника будет гасится кузовом, а в грозу и тучами в итоге: навигация не работает. Я приклеил в правый угол на торпеде ближе к лобовухе, кабель незаметно нырнул под накладку стойки. Лишний кабель сверни так-же как он свёрнут в коробке при покупке, не допускай резких изломов.
вот тут у человека антенна gps www.drive2.ru/l/4064326/
читал, ловит в этом месте норм.почитаю еще на эту тему.
Есть такое понятие — распространение радиоволн. Через металл волна не проходит, а через стекло — проходит. С тем-же успехом можно приклеить антенну к обратной стороне козырька приборки. И антену не видно и вроде работает.
вот тут у человека антенна gps www.drive2.ru/l/4064326/
читал, ловит в этом месте норм.почитаю еще на эту тему.
Выбор места для GPS не правильный. Сигнал от спутника будет гасится кузовом, а в грозу и тучами в итоге: навигация не работает. Я приклеил в правый угол на торпеде ближе к лобовухе, кабель незаметно нырнул под накладку стойки. Лишний кабель сверни так-же как он свёрнут в коробке при покупке, не допускай резких изломов.
Для сигнала gps пластик не является преградой!
Чем больше таких непреград — тем слабее сигнал. Но я не настаиваю — пока сам не проверишь — ни кому не поверишь.
