Ввод в дом электричества как сделать правильно

Монтаж кабеля в земле — 20 частых ошибок. Формула идеального подземного ввода в дом.

При монтаже электрического ввода в дом каждый из нас задумывается, каким образом его лучше сделать – воздушным или подземным способом?

Монтаж воздушного СИП — это всегда в разы быстрее и в несколько раз дешевле.

Во-первых, это надежнее. А во-вторых, не портит фасад здания и внешний вид прилегающей территории.

Зачастую эти два способа объединяются. Изначально на специальную трубостойку делается ввод с опоры.

А уже от этого распредшкафа кабель укладывают в землю и заводят в дом. При нахождении опоры недалеко от здания, некоторые провод СИП монтируют непосредственно на фасад.

Но мы обратимся именно к подземному вводу. Давайте рассмотрим с какими трудностями вы столкнетесь при укладке кабеля в земле и особый акцент сделаем на распространенных ошибках при выполнении данной работы, которые в конечном итоге рано или поздно приводят к выходу из строя КЛ.

Монтаж кабеля в земле можно сделать двумя способами:

Сначала рассмотрим первый способ. Здесь применяется как правило, кабель с ленточной броней – ВБбШв или АВБбШв.

Вовсе не обязательно использовать бронь типа ААБл, ААШВ, где идет цельная литая защитная оболочка из алюминия. Это могут быть просто ленты, перекрывающие друг друга внахлест.

Бронь в данном случае защищает не столько от внешнего воздействия (кто-то начал копать там, где нельзя этого делать), сколько от деформации и усилий тяжения при пучении грунта.

То же самое относится и к проводу СИП. Его нельзя укладывать в землю даже в трубах.

Нередко на ютубе можно встретить ролики, где используется медный КЛ с жилами 6мм2 или алюминий 10мм2. Объясняется это якобы малым количеством эл.приборов в доме или на даче.

По нагрузке вам этого может быть и хватит, а вот по соблюдению требований минимального сечения PEN-проводника, у вас будет нарушение. При однофазном питании кабель должен быть трехжильным, при трехфазке – пятижильным.

Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?

Необходимо выдержать определенное расстояние в 60см.

После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.

Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.

Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать.

Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.

Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?

Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.

Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.

Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.

Минимальная ширина траншеи рассчитывается по формуле = диаметр кабеля + 100мм с каждой стороны для песчаной подушки.

Кстати, дабы такая трудоемкая работа по копке траншеи не пропадала зря, некоторые дополнительно укладывают в нее контур заземления. Вот только при
этом не забудьте про минимальные отступы в 300-350мм.

Ну а в случае защиты кабеля трубой, контур вообще не помеха. Ведь не обязательно, чтобы он был в форме треугольника или квадрата.

А если позволяет геометрия участка и расположение ввода, эту же траншею приспосабливают для одновременной укладки:

Как подключить электричество от столба к дому

Работы по подключению кабеля от столба ЛЭП до вводной распределительной коробки на доме должна проводить специализированная организация: слишком ответственный это участок. Тем не менее, вам нужно определиться, со способом ввода — воздушным или подземным — а также типом кабеля и его сечением. Так что вам придется разбираться с тем, как можно подключить электричество от столба к дому и выбрать свой вариант.

Подвод электрики по воздуху

Воздушный способ подводки электропитания привлекателен тем, что не требует больших затрат времени и средств. Но нормативами установлены требования, которым отвечают далеко не все дома:

Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:

Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.

От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу

Ввод электричества в дом со столба через трубостойку

Воздушный ввод электричества в дом имеет и недостатки:

Подземный (траншейный) ввод электричества

Еще один способ сделать ввод электричества в деревянный дом — подземный, через траншею.

В этом случае кабель по столбу опускается внутри стальной трубы, ее высота должна быть не менее 2 м от уровня земли. Затем, от столба до места входа в дом, роется траншея. Ее глубина:

Кабель электропитания входит в дом тоже в металлической трубе. Его можно провести через фундамент (ленточный), но не под него. Второй вариант — поднять трубу по стене не менее чем на 2 метра, и на этой высоте провести через стену, причем, тоже в металлической трубе.

При подземном подключении к столбу рекомендуют использовать силовой кабель с медными жилами в усиленной изоляции, лучше — бронированный. При потребляемой мощности менее 15 кВт ограничений на сечение медных жил нет, но чаще всего используют кабель ВБбШв с жилой 10 квадратных миллиметров.

Все эти работы — вплоть до подключения питания к электросчетчику и его пломбировку — должна проводить специальная организация. Самостоятельное подключение запрещено, да еще и грозит штрафами: требуется согласованный проект и определенный уровень допуска. Но выбрать тип подключения, а потом и все остальные работы по монтажу электропроводки в доме — вы можете сделать своими руками.

Ввод кабеля через деревянную стену дома или фундамент

Если от столба до деревянного дома проложен СИП или другой проводник с алюминиевыми жилами, согласно ПУЭ вводить его в дом нельзя: «не допускается прокладка кабелей с алюминиевыми жилами по сгораемым конструкциям». Необходим переход на медь. Чаще других для этой цели используется кабель ВВГнг — в негорючей изоляции.

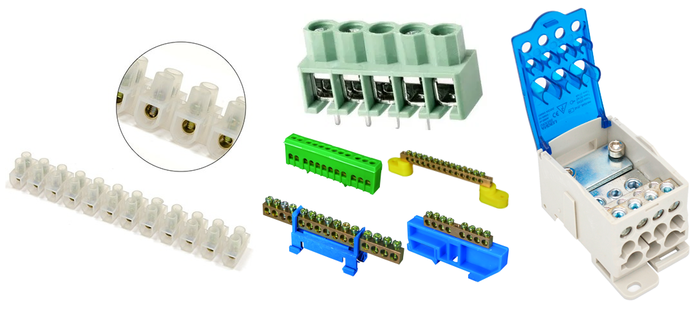

При этом нужно помнить, что для соединения двух этих проводников используют клеммные коробки, обычная скрутка недопустима. Соединенные напрямую медь и алюминий вступают в активную химическую реакцию, быстро и сильно окисляются, что ухудшает контакт. В результате даже при незначительных нагрузках в месте соединения появляется искра, а это — прямой путь к пожару. Потому использование клеммных коробок обязательно. Они есть в герметичном корпусе, есть открытые. Для использования на улице, понятное дело, лучше герметичные, в доме можно ставить и открытые.

Как соединить медный и алюминиевый провод

Но и это еще не все. Через деревянную стену проводить кабель электропитания можно только через стальную трубу с толстой стенкой. Диаметр трубы должен быть как минимум, в 4 раза больше наружного диаметра провода. Толщина стенки нормирована (СП 31-110-2003) и должна быть не меньше:

Располагать вход желательно с обратным уклоном, чтобы вода не затекала внутрь. Чтобы загерметизировать места входа и выхода, а также чтобы обеспечить электробезопасность, можно использовать асбестовые, резиновые или пластиковые заглушки. Края трубы нужно будет тщательно обработать и зашлифовать до полной гладкости, чтобы кабель не перетерся и его оболочка не повредилась.

Ввод электрического кабеля через деревянную стену дома

Для успокоения и для повышения надежности отрезок, который будет находится внутри трубы, можно замотать асбестовой нитью или другим изоляционным материалом. Он также может заполнять пространство внутри трубы, чтобы там не селились насекомые. Еще вариант — заполнить трубу цементным или алебастровым раствором.

При вводе через фундамент ситуация немного отличается: конструкция уже не считается сгораемой, так что можно использовать пластиковые закладные. Их устанавливают на стадии изготовления ленточного фундамента. В этом случае проход для кабеля отличается в зависимости от того, в какое помещение попадает кабель: влажное или сухое.

Ввод электрического кабеля через фундамент дома

Запчасти, необходимые для организации безопасного ввода электрики в дом, стоят не очень много, но значительно повышают надежность, электрическую и пожарную безопасность вашего жилья. Конструкции совсем несложные, с их устройством справится можно своими руками.

Ввод электричества в дом. Рекомендации специалистов.

Полагаю, что читатели FORUMHOUSE согласятся с утверждением, что жизнь в современном доме немыслима без использования в нём электроэнергии. Ведь помимо питания всех бытовых приборов, за счет электричества работает большая часть инженерных систем вашего жилища. Именно поэтому, вопрос ввода электричества в дом требует вдумчивого и ответственного подхода, а любая ошибка на этом этапе может впоследствии привести к дополнительным материальным затратам.

На основе опыта участников FORUMHOUSE и комментариев специалистов в нашей статье мы расскажем:

После того, как собственник загородного жилья получает на руки технические условия для подключения к сетям энергоснабжения, перед ним встает главный вопрос: как сделать ввод электричества в дом.

Для этого процесс подключения к электросети следует разбить на несколько последовательных этапов:

Решение административно-правовых вопросов

Обратимся за разъяснениями к директору компании Нормогранд Михаилу Громову:

– Для организации электропитания дома в первую очередь необходимо сделать проект. Если домовладелец не хочет нести затраты на проектирование, то рано или поздно он столкнется с проблемами административного характера либо, что наиболее опасно, с проблемами пожарной и электробезопасности своей электроустановки.

Чтобы подвести электричество к дому, важно помнить, что:

Проект электроснабжения дома – это техническая документация, в которой содержится вся информация о размещении электропроводки, электрооборудования и освещения в доме, а также характеристики используемых материалов, схемы электрощитов планы разводки кабельных трасс и размещения электропотребителей, спецификация применяемых материалов и оборудования.

Технические условия (ТУ) – это документ, обязывающий собственника дома выполнить проект, согласовать его во всех указанных в ТУ инстанциях, выполнить ряд иных – необходимых, по мнению организации выдавшей ТУ, действий технического строительного административного характера. Выполнение ТУ дает право на получение Разрешения на присоединение мощности для использования нужной выделенной мощности собственником жилья. Также, этот документ включает в себя список всех технических условий электромонтажных работ и точку подключения к электросетям.

Рассчитываем, кабель какого сечения нужен для ввода в дом

Разбираемся, как завести электричество в дом, если проекта по тем или иным причинам нет.

В этом случае владельцу дома в первую очередь необходимо рассчитать предполагаемую нагрузку от работы всех электроприборов.

Михаил Громов:

– Следует до мелочей переписать мощности всех электроприборов, которые будут работать в сети, включая лампочки и предполагаемые нагрузки, которые вы будете подключать в электрические розетки. Особое внимание следует уделить специальным нагрузкам – это двигатели и насосы. Так как у них есть пусковой ток, в дальнейшем его тоже надо будет учесть.

Теперь мы имеем суммарную мощность по всему дому, включая все прогнозируемые нагрузки. После этого, нужно эту суммарную мощность умножить на коэффициент спроса, который для удобства расчёта и на тот случай если домовладелец забудет учесть какие-либо нагрузки можно приравнять к единице.

Затем нужно смотреть таблицу «Длительно допустимые токи кабелей». Используя ее, мы находим токи, которые может выдерживать кабель или провод. Нужный нам ток мы получаем простым делением суммарной мощности на напряжение сети 220В. Для сетей 380В делить нужно мощность на 380В и на квадратный корень из 3.

Теперь мы знаем ток, который пойдет по вводному кабелю.

После того, как мы узнали ток нагрузки, можно выбрать, каким кабелем сделать ввод в дом. Но прежде необходимо определиться со способом ввода электричества.

Как производится ввод электроэнергии в дом

Существует три способа подключения вашего жилища к линии электропередач:

Каждый из трех вышеперечисленных способов имеет свои достоинства и недостатки. Мнение директора компании «ДоМ инженерных систем» Анатолия Гурина:

– Электрический ввод по воздуху самый простой и наименее затратный способ подключения вашего дома к энергосети. Из минусов, можно отметить, что протянутый по воздуху вводной кабель в частный дом может испортить эстетику участка.

К несомненному плюсу подземного ввода кабеля в дом можно отнести повышенную защищённость кабеля от обрыва, а также его большую пожаростойкость.

Интересно мнение пользователя FORUMHOUSE Павла Орлова (ник на форуме Smart2305):

– Лучше всего проводить кабель под землёй. Но подземный кабель должен быть заключён в бронированную оболочку.

Главный недостаток этого способа заключается в том, что подземная прокладка кабеля обходится существенно дороже, чем воздушный ввод кабеля.

Выбор кабеля для ввода электричества в дом

В этой части нашего материала мы ищет ответ на вопрос «какой кабель завести в дом». Рассмотрим рекомендации от представителей Кольчугинского завода«Электрокабель»начальника информационного отдела Натальи Пфаненштиль и инженера-технолога Елены Брагиной.

Вот что в первую очередь необходимо знать застройщику, выбирая кабель для ввода электричества в дом.

Елена Брагина:

Провод – это одна или несколько токопроводящих жил, скрученных вместе, каждая из которых имеет свою изоляцию. Провода часто имеют общую защитную оболочку, которая служит для защиты от воздействия различных внешних неблагоприятных факторов. Таких как – повышенная влажность, химически активная среда, механическое повреждение и т. д. Эти провода называются защищенными (ПВС, ПуВВ).

Кабелем называется один или несколько проводников, заключенных в защитную оболочку. Обычно он состоит из одной, а чаще всего из нескольких жил, каждая из которых имеет свою изоляцию, все жилы помещены в общую оболочку. Может иметь различные дополнительные конструктивные элементы: экран, броню и тд.

Но вот какой именно кабель следует использовать, чтобы проложить линии по воздуху и под землёй, расскажет Наталья Пфаненштиль:

– При вводе в дом электричества по воздуху лучше всего использовать провод марки СИП. Так как изоляция данного провода выполнена из светостабилизированного сшитого полиэтилена, то данный тип провода отличается повышенной стойкостью к ультрафиолетовому излучению, что очень важно именно при эксплуатации на открытом воздухе.

При прокладке линии в земле необходимо использовать силовые бронированные кабели (ВБШв). Броня в конструкции кабеля выполняет защитную функцию от механических повреждений.

Но нужно учесть, что оболочка кабеля выполняется из ПВХ пластиката, который не стоек к ультрафиолетовому излучению, а значит, кабель при выходе на поверхность из-под земли необходимо дополнительно защитить.

СИП – это самонесущий изолированный провод.

Кабель для ввода в дом должен соответсвовать целому ряду характеристик.

Наталья Пфаненштиль :

– При выборе кабеля следует обратить внимание на следующие характеристики:

Крепление и ввод кабеля в дом

Как правильно завести электричество в дом

Подземный ввод электричества в дом

Михаил Громов:

– Если кабель приходит в земле, то крепить его на доме, естественно, не надо, так как он проходит в фундаменте.

Подземный ввод кабеля должен осуществляться в траншее глубиной более 0,7 м. в земле.

Если применяем кабель, а не самонесущий провод, то подвешивать его без троса запрещено!

Как правильно ввести электричество в дом

Кабель к стене дома крепится накладными скобками.

Важно помнить, что ту часть кабеля, которая выходит из-под земли и идёт по столбу или по стене дома, необходимо обязательно защитить от механических повреждений. Для этого лучше всего использовать металлическую трубу длиной до двух метров.

Если для подвеса кабеля используется трос, то для крепления троса к стене следует установить рым-болт. Важно помнить, что кабель по всей длине троса и при переходе с троса на стену, а также при вводе в дом должен иметь заметную слабину. Перед вводом в отверстие в стене кабель должен иметь прогиб ниже самого отверстия. Это делается для того чтобы дождевая вода не протекала по кабелю в дом. Сам же трос не должен быть перетянут. Так как существуют температурные колебания – причем коэффициенты этих расширений и сжатий у кабеля и троса разные. Поэтому при креплении кабеля на трос он должен иметь свободный ход по тросу.

Пользователи FORUMHOUSE могут больше узнать о том, как правильно ввести электричество в дом, почитать тему нашего форумчанина о том, как завести электрику в дом, который только что построен. Также на нашем сайте обсуждается ввод электричества в дачный дом и посмотреть видео с советами специалиста о том, как можно решить проблему подведения электричества к загородному дому.

ЩУ или ввод электричества в дом. Часть 1 ⁠ ⁠

Всем, доброго времени суток. В преддверии высокого строительного сезона, продолжим «ликбез» по вводу электричества в дом на участке ИЖС. Сегодня, я хотел бы разобрать подключение щита учета (ЩУ). К моему величайшему сожалению, большинство подобных подключений проводится местными обслуживающими организациями с грубейшим нарушениями. Но давайте по порядку…

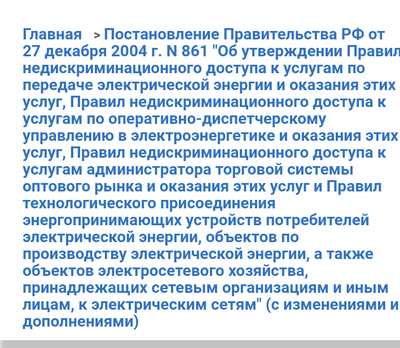

Долгий путь оформление электричества начинается с получения технических условий (далее ТУ). За данной бумагой нужно обращаться в местную электросетевую организацию. В течении 30 дней (с момента подачи заявки) она обязана с Вами заключить данный договор и выдать на руки ТУ. Часто в ТУ для подключения физ. лица до 15 кВт, можно встретить требования по выполнению проекта на электроснабжение – это избыточное требование.

Градостроительный кодекс РФ, п.3 статьи 48: «Осуществление подготовки проектной документации не требуется при строительстве, реконструкции, капитальном ремонте объектов индивидуального жилищного строительства (отдельно стоящих жилых домов с количеством этажей не более чем три, предназначенных для проживания одной семьи).

И вот, у Вас на руках подписанные ТУ и договор на тех. присоединение. Пора приниматься за дело.

У нас есть опора с СИП(0,4 кВ), находящаяся за границами вашего участка и необходимо довести электроэнергию до вашего дома. Возможно, вам повезло меньше, и вместо СИП у вас воздушная линия с фарфоровыми линейными изоляторами, но такое уже редкость для крупных поселков, и есть надежда на скорую реконструкцию. Порядок действий от этого не меняется 🙂

1. Выбрать и закупить все необходимые материалы

2. Смонтировать узел учета (щит, счетчик, защитную автоматику)

3. Произвести опуск линии по столбу

4. Проложить кабель до строения на участке

Есть два принципиально разных пути. Можно произвести подключение «по воздуху» с помощью СИП, а можно под землей с использованием бронированного кабеля. Поскольку, вариант с воздушной линией подходит только для двухэтажных домов, расположенных на расстоянии до 40 м. от опоры (столба) без механических препятствий на пути провода, то этот вариант мы рассматривать не будем. Гораздо приятнее иметь дом без висящих над головой проводов, когда все коммуникации проложены скрыто под землей. Про выбор бронированного кабеля для подключения частного дома, я подробно рассказывал в предыдущей статье.

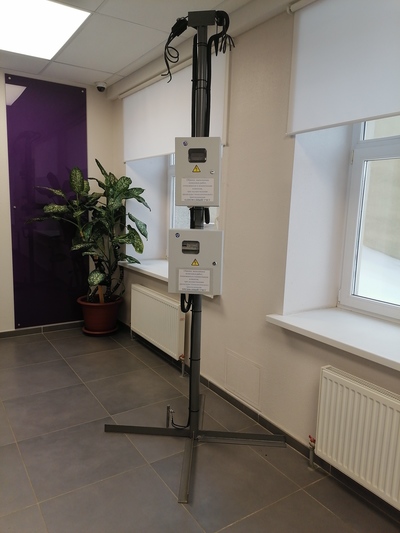

Вне зависимости от типа линии электропередач на опоре (СИП или ВЛ) опуск разумно производить СИП-4 2х16 для однофазного подключения или 4х16 для трехфазного. Цифра 4 в СИП-4, обозначает не количество проводников в проводе, а сам тип провода 🙂

Высота стандартной опоры ЛЭП от земли порядка 8м., так что для подключения достаточно приобрести 10-12м. СИП необходимого типа. Если вы устанавливаете опору самостоятельно, например на другой стороне дороги от ЛЭП не забудьте учесть это расстояние при покупке провода. Необходимо иметь запас минимум в 5 метров, от расчетной длинны, т.к. провод не может быть натянут. Само подключение осуществляется с помощью специальных зажимов. Прекрасно зарекомендовала себя продукция фирмы ENSTO. Например, зажим ответвительный ВЛН/СИП SLIP22.127, для подключения к не изолированной ВЛ или прокалывающий зажим SLIW52 для ответвления СИП. Лучше приобрести качественные зажимы за свой счет, т.к. обслуживающие организации предпочитают экономить на всем.

1. Подключение к линии должно осуществляться электроснабжающей организацией. Не пытайтесь выполнить это самостоятельно!

2. При подключении «по воздуху» СИП не должен заходить в дом! Этот провод прекрасно противостоит агрессивной уличной среде, но чрезвычайно горюч. Необходимо перейти на негорючий провод с помощью соответствующих зажимов, например ENSTO SLIW50.

СогласноПУЭ 1.5.29. Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУП), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию. Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках. Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8-1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

Наиболее оптимальной считается высота в 1,6м. по верхней границе щита учета. Ввод провода СИП будет осуществляться снизу щита, для обеспечения необходимого для уличного щита уровня влагозащищенности. Учитывайте это при расчёте длинны СИП. Наиболее рационально сначала смонтировать щит, завести в него провод, и только потом монтировать СИП по опоре.

Провод закрепляется на опоре с помощью бандажной ленты, морозостойкий пластиковых стяжек или проволочного бандажа. Сверлить опору, в том числе и для установки щита – недопустимо!

Осталось выбрать щит и автоматы защиты, определиться с системой заземления. Пост уже получился слишком длинным, скоро продолжим во второй части 🙂 Спасибо за внимание.

P.S. Найти больше проектов и пообщаться со мной можно в VK группе inakipelo, приглашаю всех.

Критика и обсуждение в комментариях, как всегда, приветствуется.

Лига электриков

3.5K поста 21.7K подписчиков

Правила сообщества

Запрещён оффтоп, нарушение основных правил пикабу

В некоторых местах нельзя монтировать щиты учета на столбах сетевой компании и нужно делать свою трубостойку рядом. Сделано это, чтобы не мешать электрикам обслуживать линию когтями

вариант с воздушной линией подходит только для двухэтажных домов

Уже вроде везде требуют на отдельном столбике на границе участка:

Господи прям нормальный пост, по делу практически все.

Замечу одно лишь, 8 метров от земли это опоры СВ110 длинна их составляет 11м глубина забуривания около 2,5 м кронштейн крепления сип с отступом от головы вот вам и около 8 м. Но такие опоры редко ставятся при строительстве ВЛИ 0,4кВ, чаще опоры СВ95 длинной 9,5м вычтем туда-сюда получится что над землей около 6,5м. опять же не критично если вы взяли 10-12м, хотя при должной сноровке хватит и 7м.

Нюансы есть всегда. Иногда линии принадлежат ТСН или другим часным структурам, и в технических условиях можно увидеть очень экзотические требования. Часто в «дорогих» поселках все коммуникации скрыты в земле, и столбов вообще нету 😉 Я рассматриваю наиболее типичный случай.

Ну не резать же вилку⁠ ⁠

Ответ на пост «Вопрос к юристам»⁠ ⁠

В нашем СНТ тоже решил поселиться провайдер, причем без договора аренды опор, внаглую протянув линии связи и укрепив на опорах свои кассеты.
То что электрику залезть на опору чтоб поменять лампу мешает их оборудование, их мало волновало.
Как-то пережили.
Но пока я был не у дел, семья, отдых и все такое, черти из охранки протянули по нашим опорам дополнительные провода с камерами и большими ящиками по заказу дачника, при этом ни с кем не согласовал план работ.
Я поднял на собрании бучу, мол шо это за херня. Во первых договора нет, во вторых их коробки мешают моему подъему на опоры. Был поставлен ультиматум. Обрубаем этот аппендицит, либо сидим без света неопределенное время в случае аварии.
Плюс к тому же у нас уже был на бумаге проект подключения СНТ к оптике поставщика услуг связи своими силами и со своим оборудованием.
Решение было принято в пользу нашего проекта, который мы кстати довели до рабочего состояния в течении двух недель.
Апендициты обрубили и скинули в реку.

Увеличение площади контакта. Лучше или нет?⁠ ⁠

Господа электрики, нужно Ваше экспертное мнение.

Думаю, что это достаточно часто возникающий в головах людей вопрос. Грамотный ответ на который, надеюсь, поможет избежать неприятностей в дальнейшем.

Предположим ситуацию, в которой необходимо подключить круглый цельнотянутый медный проводник малого сечения к винтовой клемме рассчитанной на большее максимальное сечение подключаемого проводника.

Допустимо ли и принесет ли пользу изгибание вдвое круглой цельнотянутой медной жилы проводника при подключении к винтовому зажиму (например, нулевой шины также круглого сечения?

Повышает ли в действительности это надежность контакта? Увеличивает ли значительно площадь контакта? Улучшает ли контакт? Снижает ли сопротивление? Не несет ли это действие в себе опасность? Что по этому поводу может сообщить ПУЭ? Каково мнение электриков на этот счёт?

Этот вопрос в равной степени можно отнести сразу к нескольким типам винтовых клемм, но в рамках данного поста меня интересует только клеммы с круглым отверстием и прижимным винтом (в редких случаях винтовой прижим U-образной пластиной).

Вот для наглядности фото:

Итак, вот пример того, что я имею в виду:

1. Присоединение проводника «обычным» способом.

2. Присоединение проводника «со сгибом».

При сгибании (складывании) проводника вдвое, при всех вышеописанных допущениях, по идее, пятен контакта становится 5.

Две полоски вдоль проводника между проводником и шиной (каждая длиной равной глубине отверстия в шине); Две полоски между проводником и винтом (каждая меньше чем диаметр прижимного винта, т.к. касание происходит не по центру); Одна, внутренняя, полоска между двумя сложенными частями проводника, которая косвенно помогает и «разгружает» 2 полоски контакта первой части проводника.

Понятно, что при достаточно большом сечении проводника (мы не берем трудоемкость сгибания для достижения качественного контакта) при его сгибании вероятнее всего произойдёт перелом (надлом либо сильная деформация) токоведущей жилы, что отчётливо видно на фото. НО, по сути, торчащий наружу конец проводника, уже не считается «рабочим», и не испытывает электрических нагрузок, а его «остаточного» сечения хватает, чтобы в случае чего компенсировать недостаток площади контактов первой половины проводника.

Так вот, так это или не так? Допустимо ли? Если есть какие-то исключения, например «допустимо только при определенных условиях» (или наоборот, то при каких?

А можно ли сложить проводник втрое? Вчетверо?

Я очень прошу отвечающих на поставленные в посте вопросы, проявить взаимоуважение, и компетентность, приводя при возможности выдержки или ссылки на подтверждающие материалы.

Всем спасибо, всем добра и хорошего контакта)

Идеальная разводка проводов⁠ ⁠

Дифовый щит⁠ ⁠

Привет всем участникам лиги электриков. Как обещал в посте о держателях клеммников ваго Держатели WAGO расскажу что за щит такой, в котором решил эти клеммники использовать.
Щит этот интересный и один из самых больших в моём опыте. Задача стояла интересная: использовать два трёхфазных ввода на 63 ампера. (Кому нужно: источник питания один, просто приборы учёта разные.)

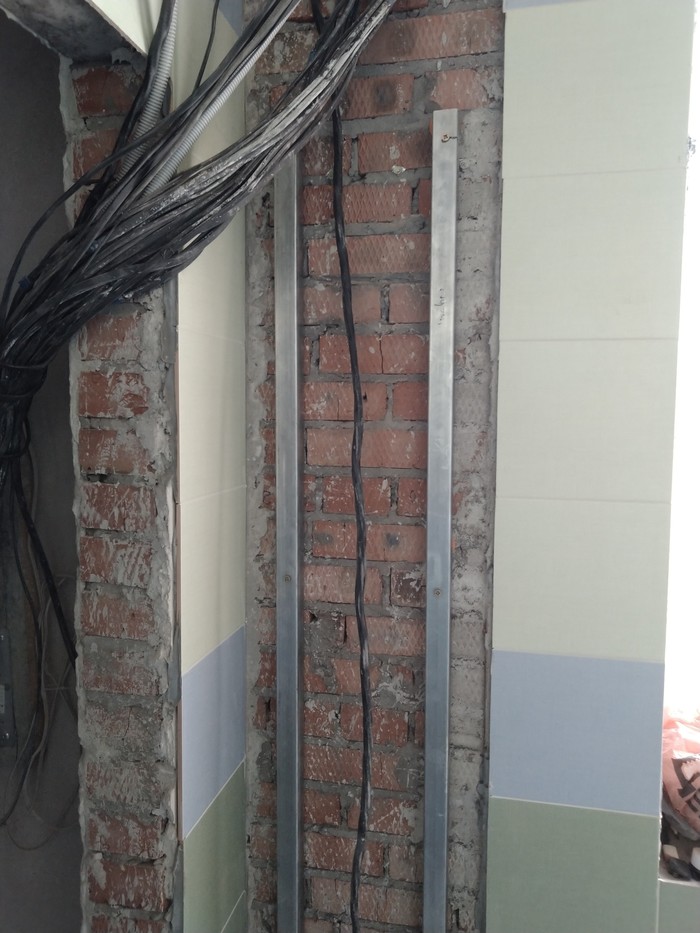

На объекте (большой загородный дом около 1000 кв м) кабеля были протянуты. Надо спроектировать щит и выполнить монтаж.

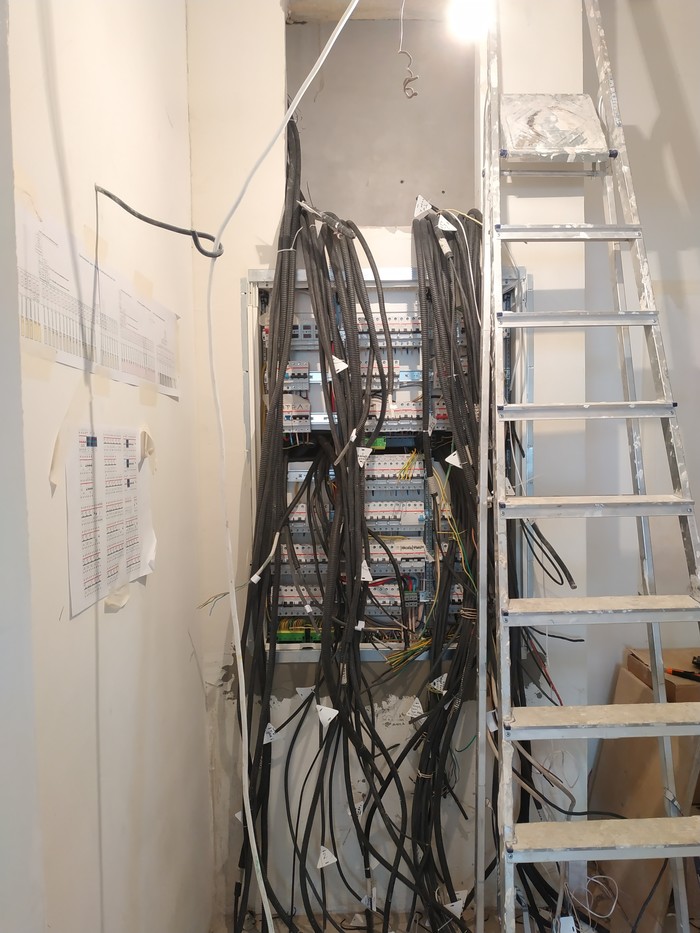

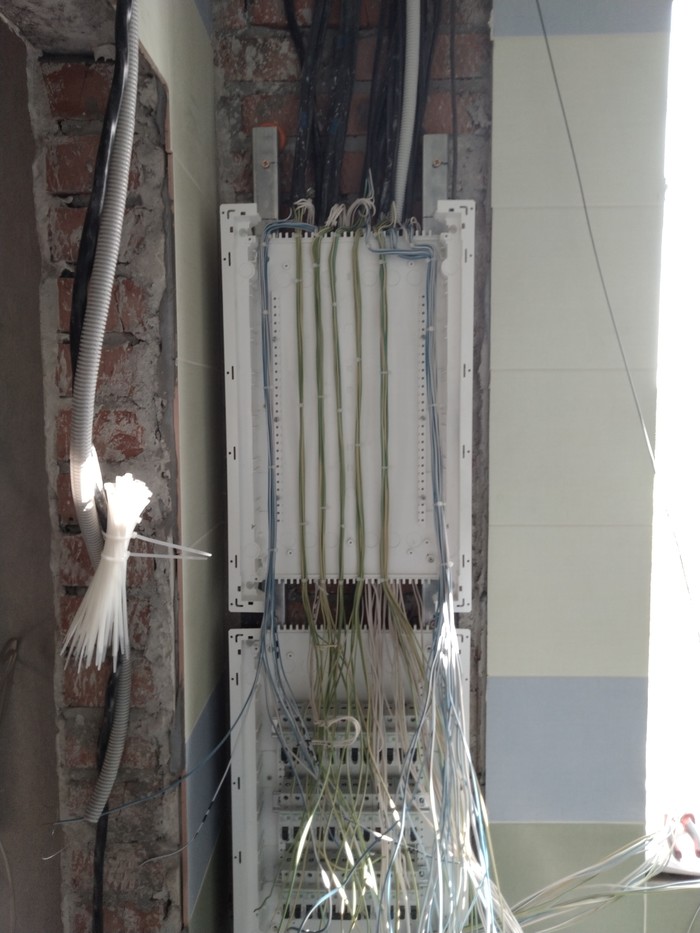

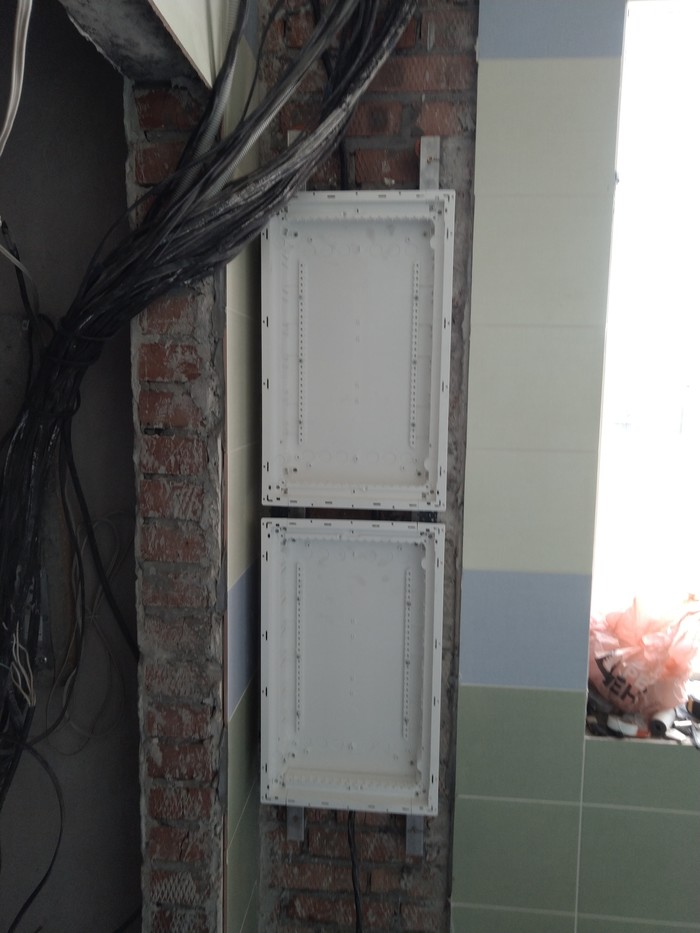

Начинаем работу:

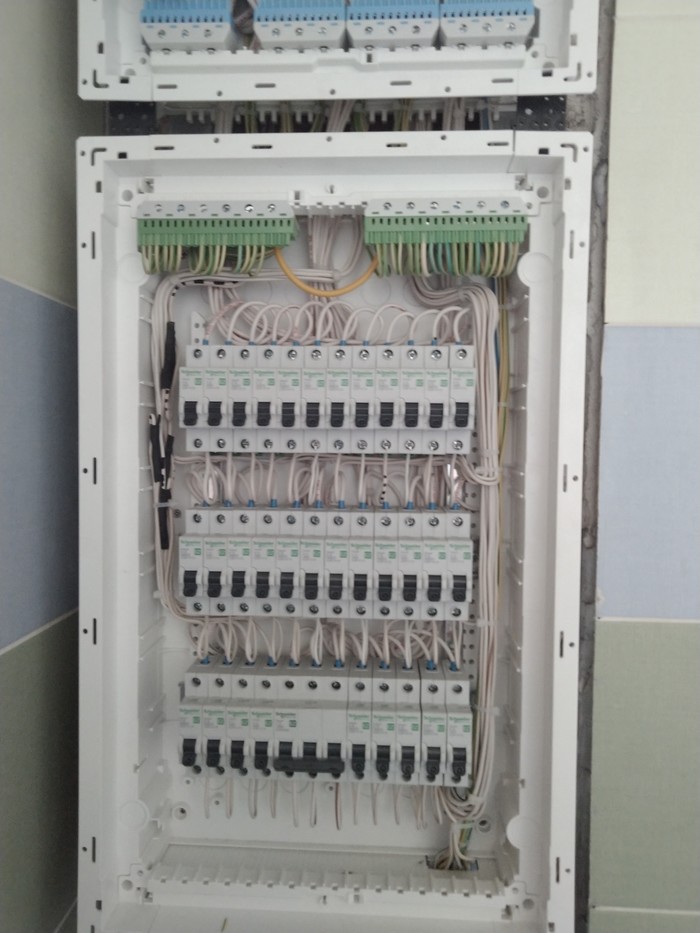

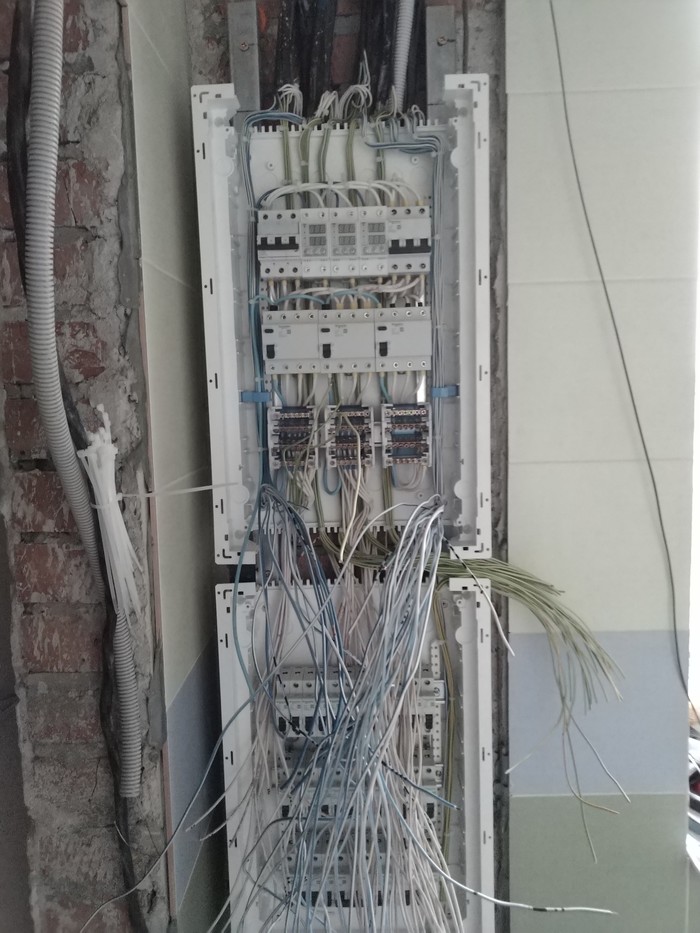

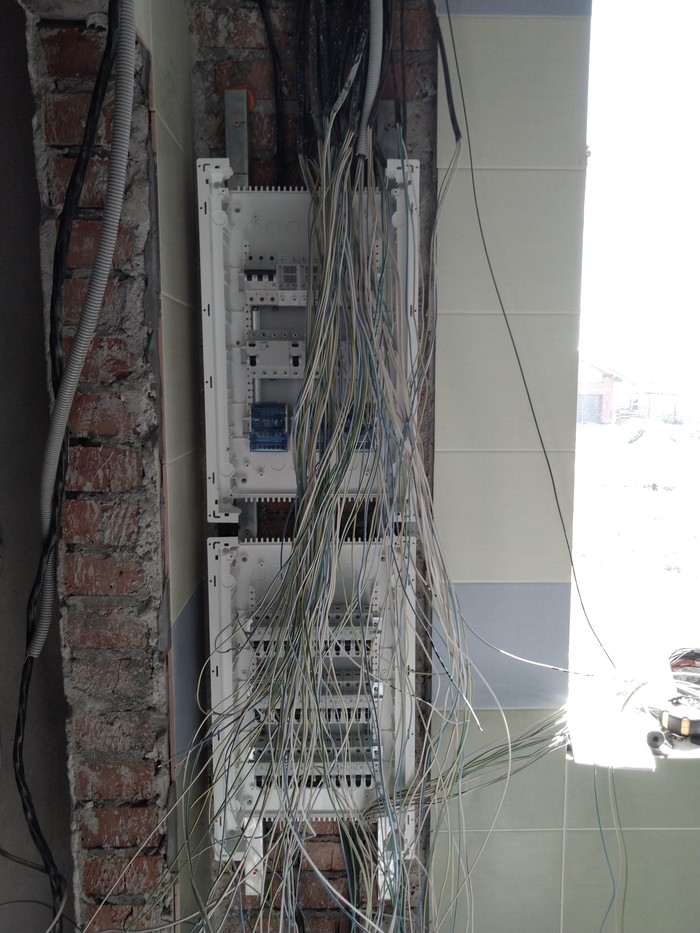

Готовим к тестовому запуску силовую часть.

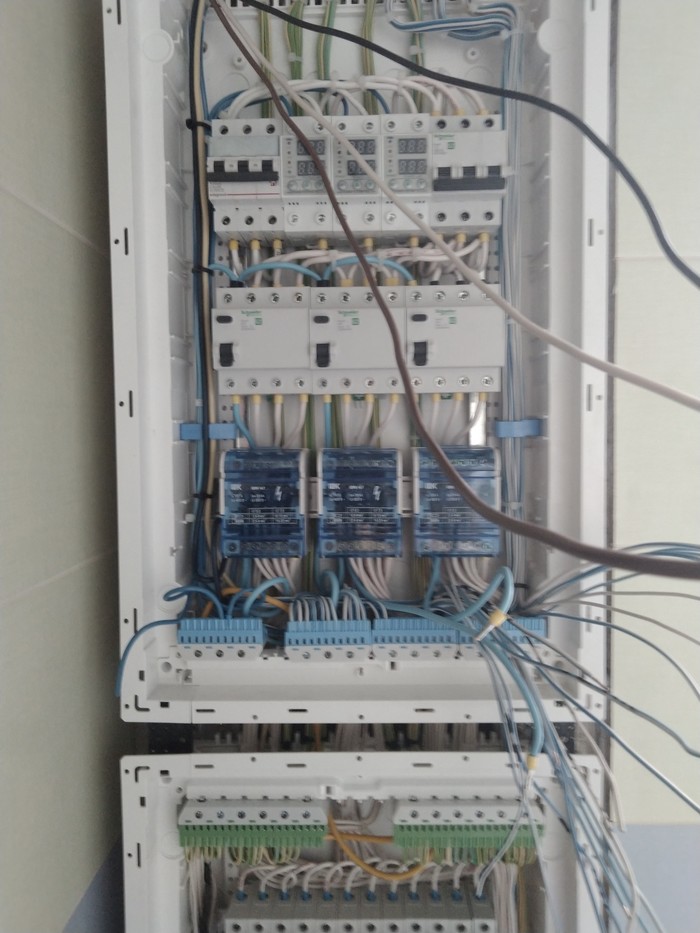

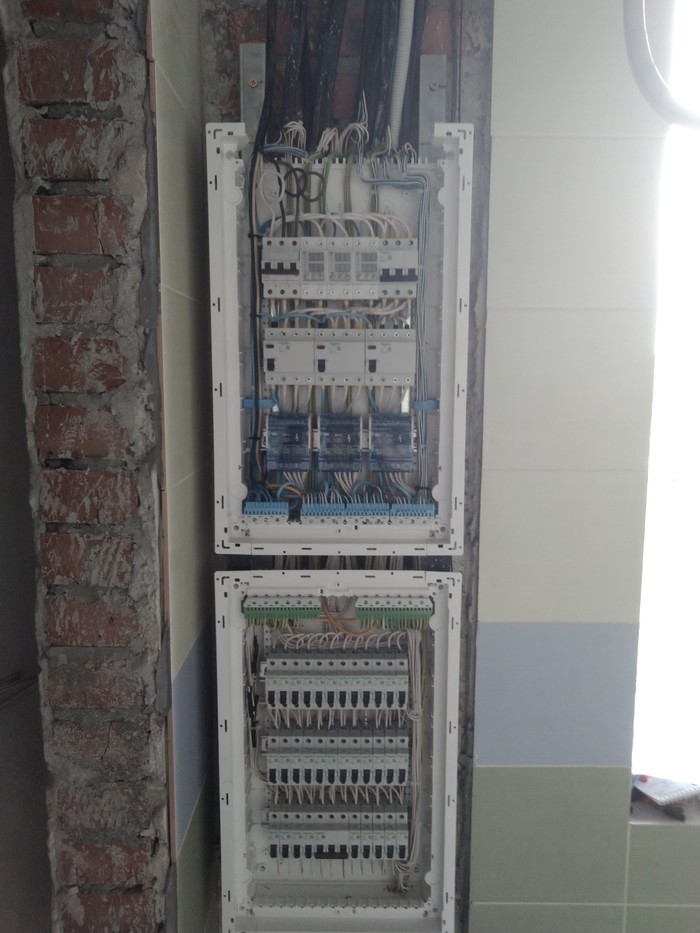

Вот на фото выше можно увидеть, где те самые клеммники ВАГО стоят: в центре второй ряд сверху и справа четвертый ряд сверху. Считаю, что очень неплохо встали.

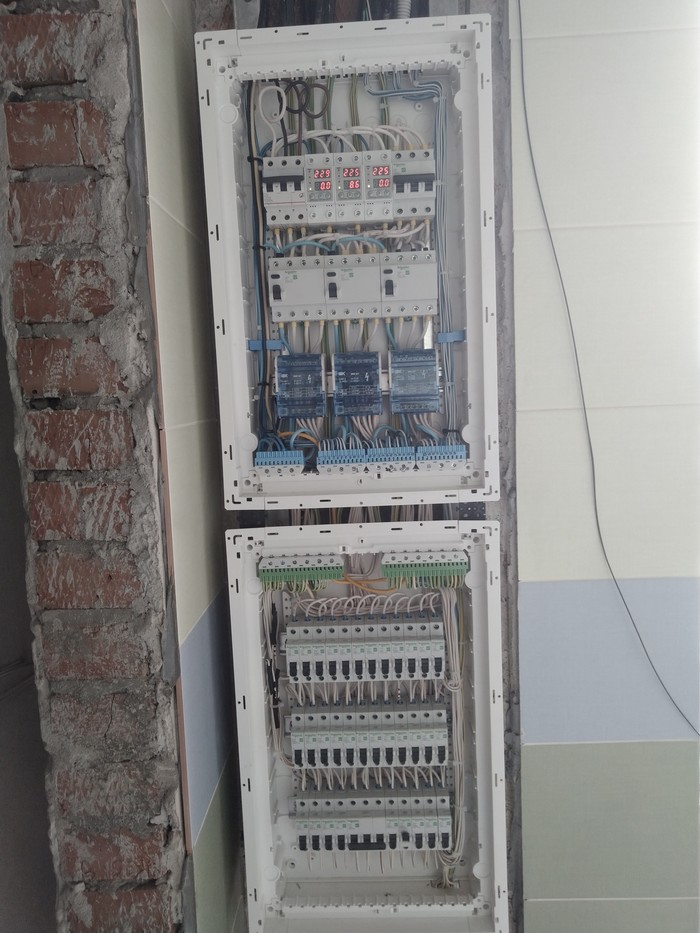

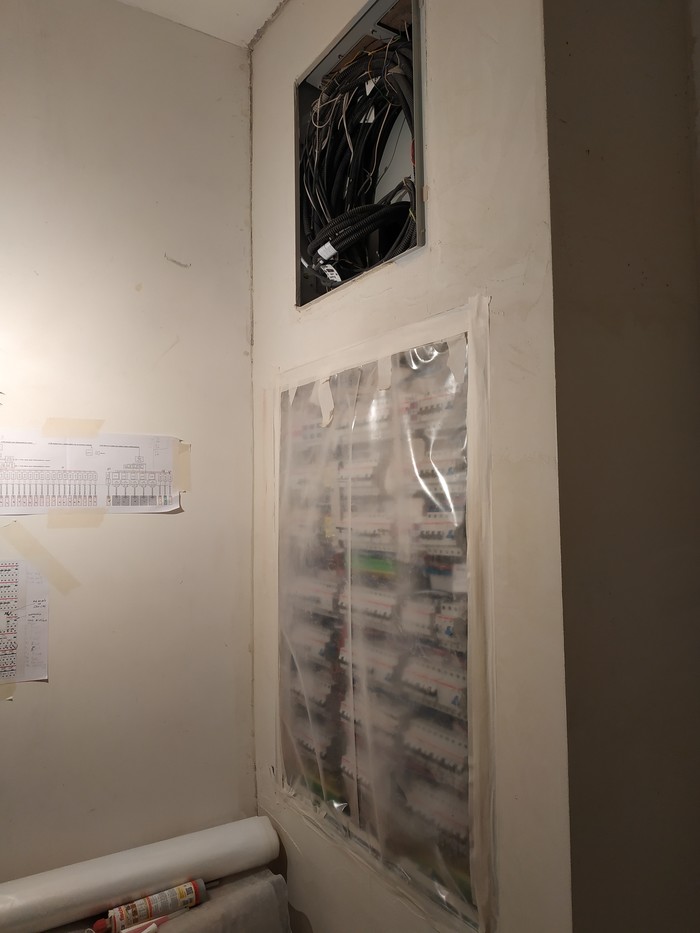

Все прошло нормально. Можно «упаковывать».

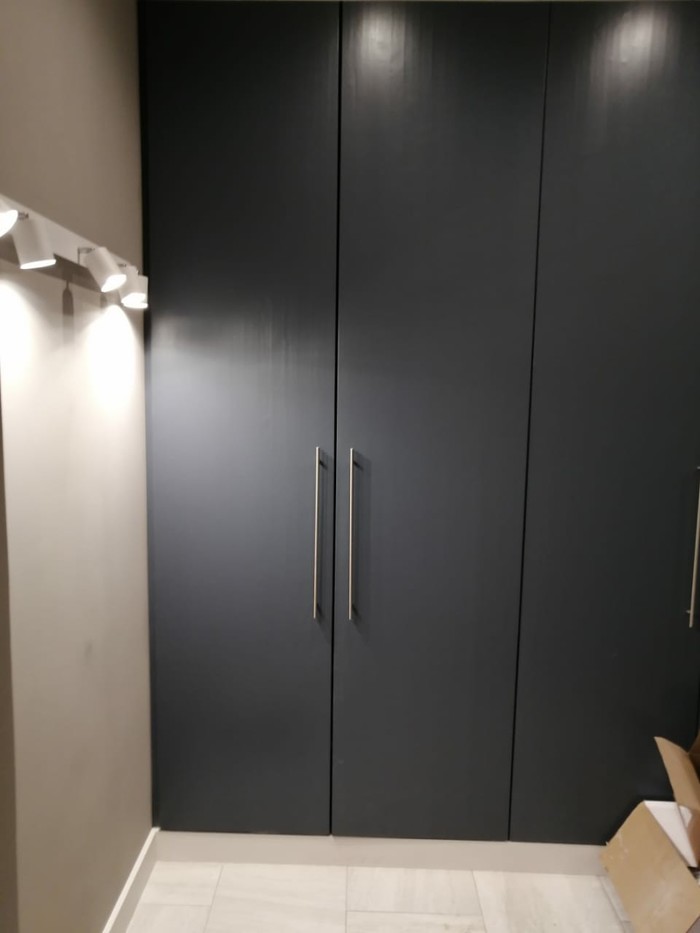

Дальше работают отделочники.

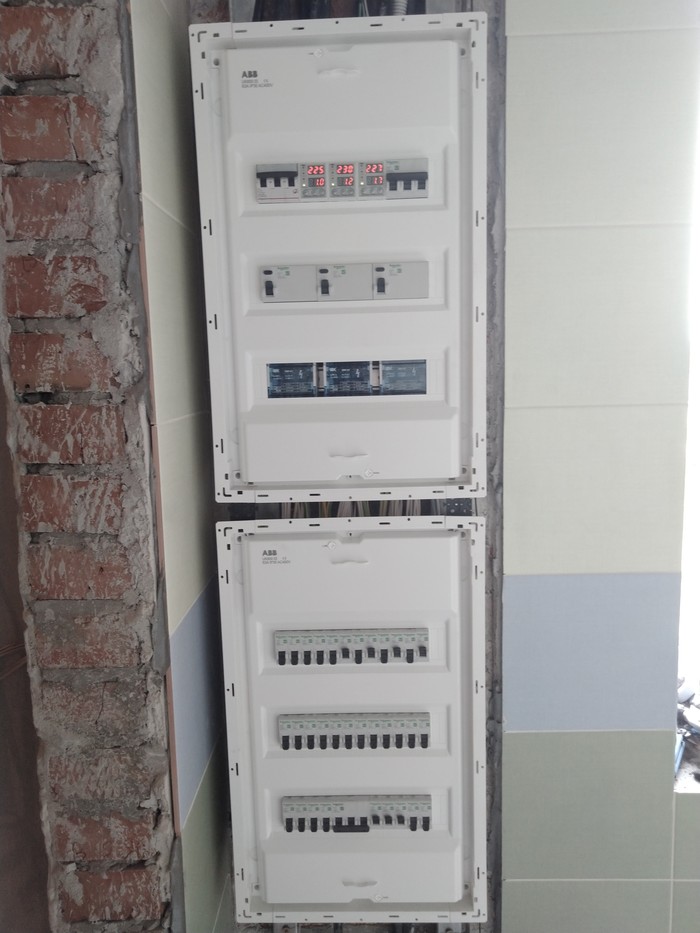

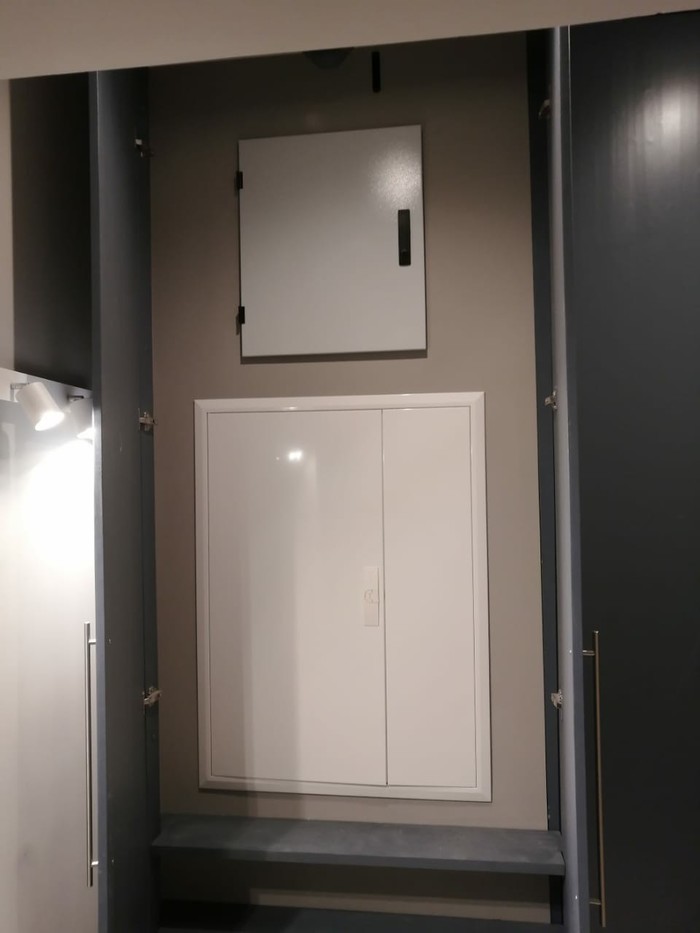

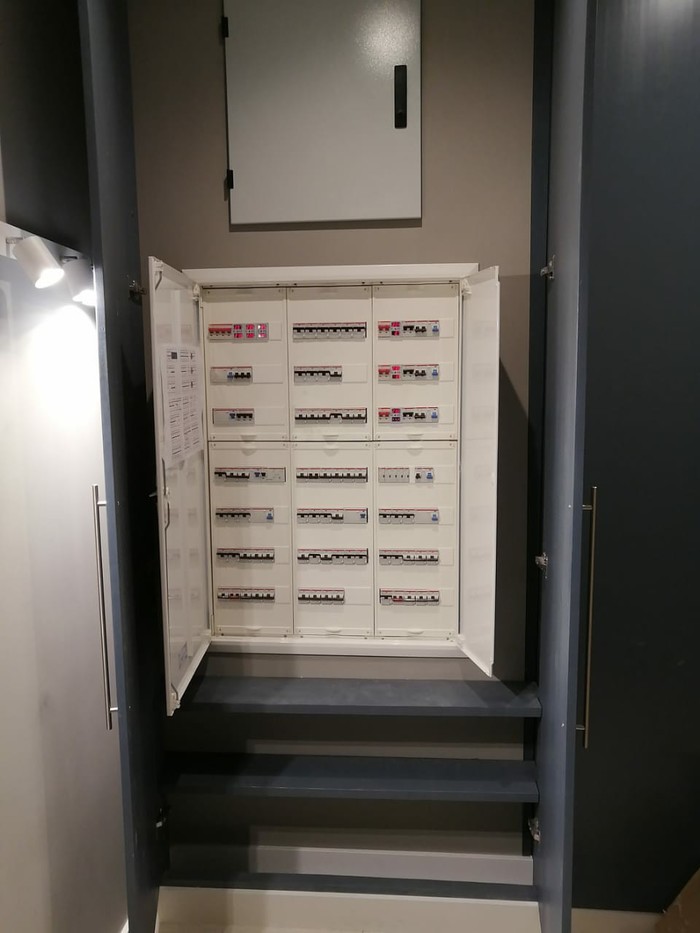

В итоге получилось так:

Закрыли шкаф и ушли. Все работает. Вопросов больше по щиту не было. Практически идеальный результат.

ПС: щит получился на пределе плотности и фактически подгонялся под выбранный корпус. про компоновку щита нужно писать отдельный пост, т.к. было принято решение о создании сложной системы стабилизации и бесперебойного питания, которая пока не смонтирована в силу дороговизны. в связи с этим маркировку клеить не стали, временная схема распечатана на двери щита (видно на последних фото). Дом пока не запущен в эксплуатацию, ведутся работы по обустройству участка и проч.
ПС2: да, стоимость материалов получилась более полумиллиона рублей.

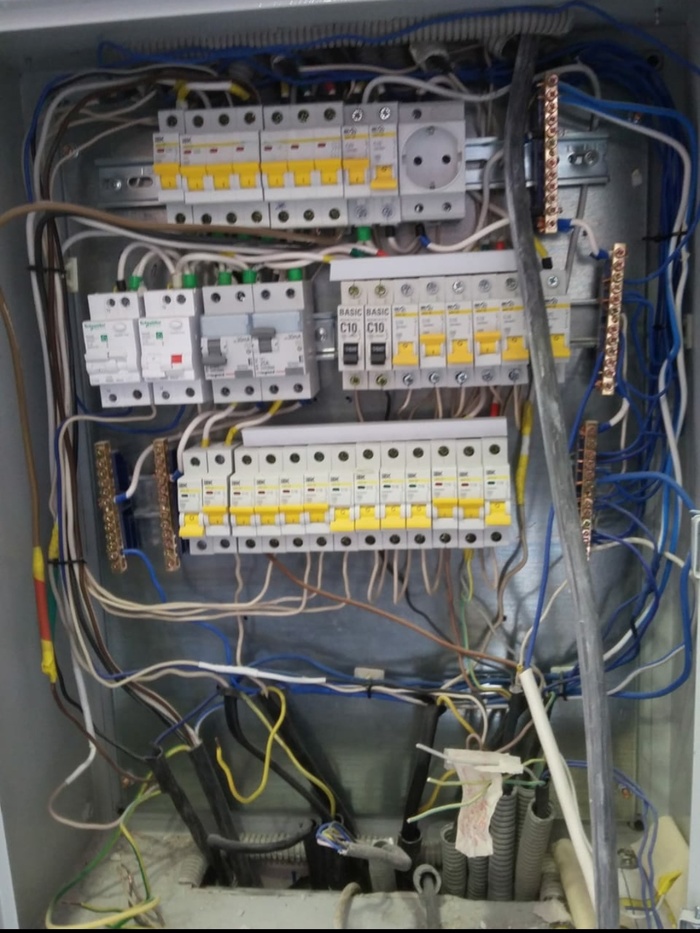

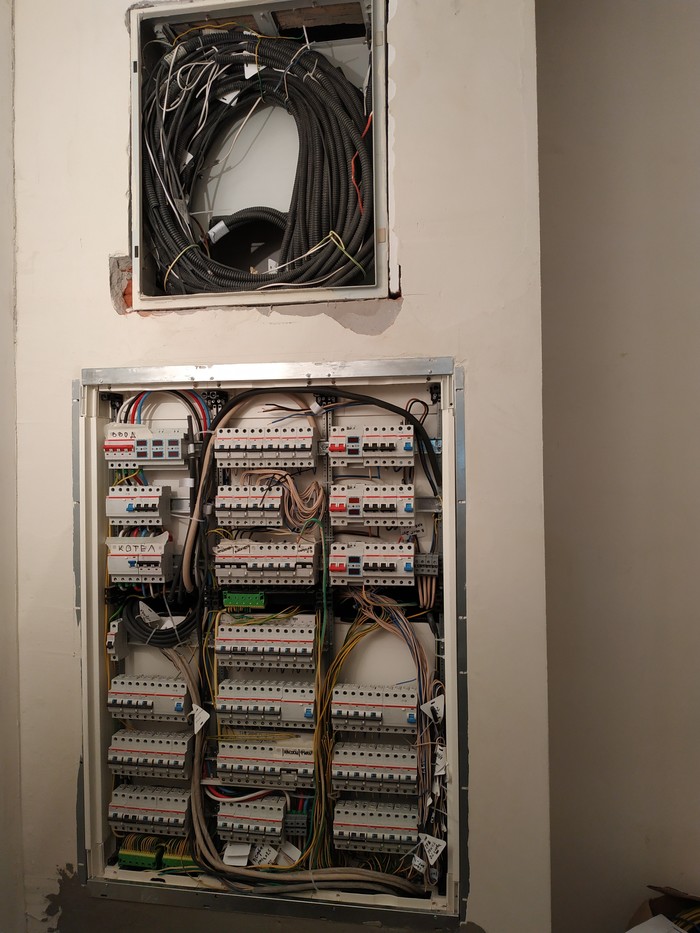

Переделал как мог.⁠ ⁠

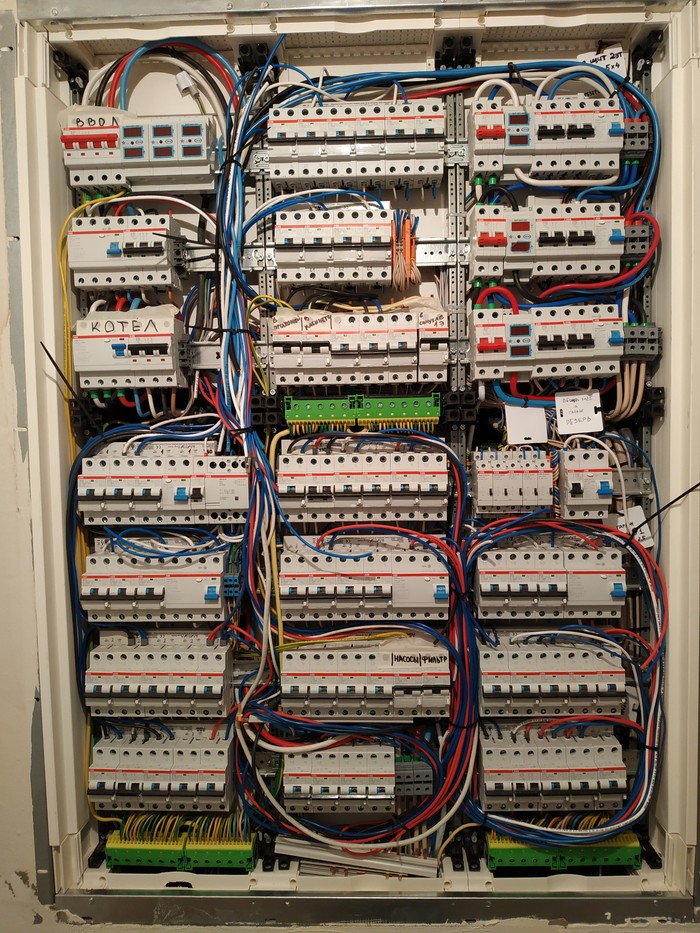

Вот как стало. Как смог.

Внизу щита гофра, а в гофре два кабеля в АВР для генератора.

Критикуйте, предлагайте, делитесь своими работами.

Электрощитовая дома 3 фазы. Моя вариация⁠ ⁠

Приветствую всех, сегодня хочу поделиться своей работой. Начну, пожалуй с фото того, как щитовая выглядела, когда я пришел. Монтаж кабелей вели профессиАналы, поэтому некоторые кабели пришлось впоследствии нарастить(сваркой). К сожалению, те мастера не смогли собрать щит, ввиду своей занятости. Ну, да и Зевс с ними. Начну, пожалуй

Так как заказчик не захотел выбивать нишу под щиты, а предпочел сделать короб (но короб будет только через пару лет) я установил 2 профиля 40х40, для того, чтобы можно было выставить щиты по уровню во всех плоскостях.

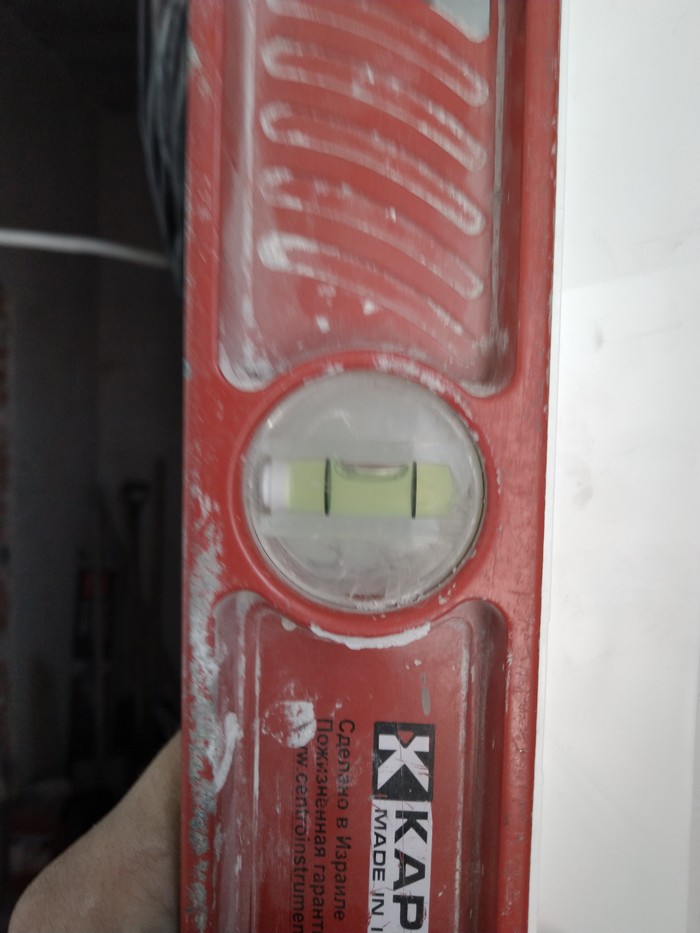

Проверяем уровень: отлично)

Разделка и маркировка кабелей заняла 2 часа. Очень нудный процесс.

Начал как обычно с укладки заземления. Для меня удобнее пускать их за динрейками, и ничего предрассудительного я в этом не вижу.

Подключил всё в нижнем щитке.

После взялся за верхний щит.

Подключил всё нули после УЗО, нули до УЗО и вводной кабель, который как будто не из меди сделан, а из стали. Уж очень плохо гнется.

Запуск и наладка системы.

Ну, и окончательный вид с пластроном. Правда без двери, потому что у меня не получилось ее поставить (привет абб)

З.ы. заказчик простой человек, и хотел максимум эффективности при адекватном бюджете. По деньгам: щитовая обошлась в 35 тысяч. Покупались комплектующие в разных местах.
На этом, пожалуй всё. На вопросы постараюсь ответить в комментариях, только пожалуйста, давайте без агрессии.
Всем безопасного электричества)

Измерение контактного сопротивления разных способов соединения проводов, сравнение оригинального клеммника Wago и китайской копии⁠ ⁠

Недавно в комментариях я обещал запилить пост про контактное сопротивление оригинальных клеммников Wago, их китайских копий и прочих способов соединения проводов. Приветствую всех подписавшихся, измерения я провёл и делюсь результатом с вами.

Соединения я выбрал следующие: гильза ГМЛ, простая скрутка, пропаянная скрутка, оригинальный клеммник Wago 222-412, его китайская копия, латунная винтовая шинка из щита и винтовой полиэтиленовый клеммник.

Я использовал микроомметр Metrel MI 3242 и комплект испытательных проводов, измерение двунаправленное однократное по 4-х проводному методу Кельвина, ток 2А. Для опытов использовал десятисантиметровые куски проводов от гостовского кабеля 3х2,5, оставшиеся от недавнего монтажа.

Сначала я измерил сопротивление цельного куска провода длиной 20 см, на это значение можно будет ориентироваться при дальнейших измерениях.

Получилось 1,441 мОм.

Теперь такая же скрутка, только пропаянная припоем ПОС-61.

Дальше проверяем клеммники, сначала полиэтиленовый винтовой.

Получилось 1,738 мОм.

Снова соединение с винтовым прижимом провода, на этот раз маленькая шинка из шнайдеровского щитка.

Теперь проверим оригинальный клеммник Wago 222-412.

Ну и последним измерим контактное сопротивление китайской копии ваговского клеммника 222 серии, этот клеммник я купил в маленьком магазинчике около дома.

8,912 мОм. Ну, уже лучше, но всё равно в разы выше сопротивления остальных соединений. Шевелим клеммник активнее, крутим его из стороны в сторону и вокруг своей оси.

5,836 мОм. Хм, похоже шевеление помогает, неистово вертим клеммник во все стороны.

2,839 мОм. Ну же, почти получилось. А что если снять его и снова надеть обратно?

31,58 мОм. Нет, похоже он всё-таки безнадёжен)

Вот сводная таблица значений сопротивления всех соединений

Попробуем разобрать оба клеммника и посмотрим, что там внутри. Слева китайский клеммник, справа орининальный Wago. Кстати, рычажки у оригинального поднимаются с большим усилием, пружина в нём более сильная.

У Wago площадка медная и покрыта довольно толстым слоем мягкого белого металла с матовой поверхностью, скорее всего это олово со свинцом. Китайская площадка сделана из какого-то твёрдого жёлтого сплава, похожего на латунь, покрытие твёрдое и блестящее, слой тонкий, но ножом соскребается с трудом, скорее всего это никель или что-то похожее.

Не факт, что все китайские копии ваговских клеммников плохие, но при покупке никогда не знаешь, что получишь в итоге. На мой взгляд, если пользоваться клеммниками такого типа, то лучше всё-таки брать оригинальные Wago и быть уверенным в качестве.

P.S. Контактное сопротивление это только один из параметров, при выборе способа соединения не нужно забывать про ток, на который рассчитан соединитель, механическую прочность, коррозионную стойкость, устойчивость к вибрации и температурным колебаниям, удобство и скорость монтажа и необходимость обслуживания.

Наглядные последствия соединения медных и алюминиевых проводов в скрутки⁠ ⁠

Групповые нули в щитах, соединяем по-современному.⁠ ⁠

Итак, поехали в мир современного железа. Вот, что у меня сегодня на операционном столе:

Шинки на дин-рейку изолированные, кросс-модули, клеммы.

Дальше на очереди классический кросс-модуль 004884 на 4 шины

Это серия Викинг3 от французов, винтовые, на 10 квадратов, 140-160 рублей за штуку. Немецкие АВВ/Entrelec стоят гораздо дороже. Вот они на картинке со всех сторон. Соединяются они винтовой эквипотенциальной гребенкой.

В случае групповых нулей это выглядит примерно так

На этом на сегодня всё. Надеюсь, этот пост был интересным.

Как выполнить ввод электроэнергии в частный дом

Подключение дома к электрической сети. Ввод электричества в дом и на прилегающую территорию: практические советы и основные моменты которые нужно знать.

Чаще всего в населенных пунктах, где преобладают частные дома, используются воздушные линии электропередач. Однако могут применяться и кабельные подземные магистрали.

Часть такой линии от ближайшей опоры до ввода в дом принято называть ответвлением. Оно может быть проложено по воздуху или под землей. Законодательно определено, что ответвление находится в собственности владельца линии электропередачи. Техническое обслуживание, эксплуатация и реконструкции ответвления входят в его обязанности. Самостоятельное проведение работ без согласования с владельцем ЛЭП выполнять запрещено.

Содержание статьи

Для создания нового ответвления и подключения его к вводу здания необходимо иметь проект, который должен быть согласован с представителями владельца линии до начала выполнения работ. В документе должен быть отражен перечень всех технических решений и материалов.

Если выполнить ответвление своими силами затруднительно, то тогда следует заключить договор с энергоснабжающей организацией о подключении здания к ЛЭП и оплатить предоставление услуги.

По старым правилам ответвления для частных домов с однофазной схемой выполнялись двумя проводниками:

PEN – нулевым совмещенным.

У трехфазных схем использовались 4 проводника: три фазных (L1, L2, L3) и один нулевой совмещенный.

Существующие правила эксплуатации требуют создать расщепление совмещенного нулевого проводника PEN у ввода в дом на:

Для этого применяют искусственные заземлители, которые дополнительно повышают безопасность эксплуатации ЛЭП и не противоречат требованиям действующих правил.

Большинство находящихся в эксплуатации распределительных сетей низкого напряжения построены с использованием системы защитного заземления TN-C. Такая сеть обычно состоит из питающего трансформатора, трех фазных проводников и объединенного PEN-проводника, совмещающего в себе функции нейтрального (N) и защитного (PE) проводников. Однако такая система построения электрических сетей низкого напряжния не позволяет в должной мере удовлетворить повышенные требованиям эксплуатации потребителей электроэнергии, которые подключаются к указанным электрическим сетям.

Подключение ввода дома к воздушной линии электропередач

Место расщепления может быть выбрано на ближайшей опоре ЛЭП или в электрическом распределительном щите дома. Эта технология описана в статье «Принципы работы систем заземления для зданий ТN-C и TN-C-S».

При выполнении расщепления внутри здания необходимо учитывать вероятность обрыва или отгорания нулевого проводника у питающей ЛЭП. На приведенном ниже рисунке наглядно показано, что при созданной аварийной ситуации через установленное повторное заземление дома станет протекать электрический ток от всех ближайших присоединений.

Схема работы ответвления ВЛ-0,4 кВ для частного дома с повторным заземлением при обрыве нуля на линии (для увеличения нажмите на рисунок)

При такой ситуации нагрузка на провод ответвления PEN проводника значительно возрастет, он станет сильно нагреваться и может перегореть. Это можно исключить использованием провода повышенной мощности, выдерживающего такую же токовую нагрузку, как и провода ЛЭП.

С этой целью для ответвительного PEN проводника выбирают провод с площадью поперечного сечения S отв равной аналогичному значению у провода линии S лин.

При расщеплении PEN проводника непосредственно на опоре ВЛ для владельца дома эта задача упрощается, а большой запас толщины проводов делать нет необходимости. Их можно уменьшить до разумных пределов, обеспечивающих нормальное протекание тока нагрузки. Но к распределительному щиту дома придется тянуть три жилы, а не две для однофазной схемы и пять, а не четыре для трехфазной схемы.

Состав жил кабеля для подключения к ответвлению с повторным заземлением на опоре по схеме TN-C-S

Место перехода с системы TN-C на TN-C-S определяется расположением схемы расщепления PEN проводника.

Для подключения зданий по схеме TN-C повторное заземление и расщепление PEN проводника не выполняется, а количество жил в кабеле уменьшается на одну.

Системы заземления TN-S и TN-C-S различаются режимами работы N- и PE-проводников, поскольку в системе TN-S разделение на N- и РЕ-проводники производится по всей сети, а в системе TN-C-S такое разделение осуществляется только в определенной ее части. Применение системы TN-C-S считается наиболее перспективным, так как не требует коренной реконструкции распределительной сети низкого напряжения и, соответственно, увеличения материальных затрат. В этом случае разделение общего PEN-проводника на N- и РЕ-проводники производится обычно в месте присоединения ответвления к основной магистрали (например, ввод в здание, ответвление на объект, использующий трехфазное напряжение и др.). При этом металлические корпуса однофазных и трехфазных электроприемников заземляются с помощью РЕ-проводника непосредственно и/или через «трехполюсные» розетки (так называемые «евророзетки»), снабженные дополнительным заземляющим контактом с целью обеспечения электробезопасности в отношении возможного поражения людей электрическим током.

Подключение ввода дома к подземной кабельной линии электропередач

Все принципы выполнения электрической схемы, рассмотренные для воздушной ЛЭП, полностью соответствуют требованиям подключения к кабельным линиям. Отличия заключаются в способах расположения и механического подключения составных частей монтируемого участка. Коммутация жил кабеля ответвления к подземной линии выполняется в специальном металлическом шкафу.

Для его монтажа необходимо выполнить фундамент, обеспечивающий устойчивость конструкции при деформации грунтов во время промерзания зимой и в условиях осенне-весенней распутицы.

Материал шкафа и конструкция должны отвечать требованиям повышенной прочности для того, чтобы противостоять попыткам вандалов проникновения к электрооборудованию. С этой целью такие шкафы рекомендуется поднимать на высоту более двух метров. Такие же шкафы часто располагают на опорах ВЛ.

Конструктивные особенности воздушного ответвления

Закрепление проводов электрической схемы к опорам осуществляется через фарфоровые, стеклянные или полимерные изоляторы. В случае использования самонесущих кабелей СИП применяют специальный крепеж, который продается вместе с кабелями. При размещении ответвления важно выдержать все расстояния, обеспечивающие безопасность пользования электроэнергией.

Особенности конструкции воздушного ответвления (для увеличения нажмите на рисунок)

Если от ближайшей опоры до ввода в дом расстояние превышает 25 метров, то необходимо устанавливать дополнительную опору в качестве промежуточной. При расположении проводов над проезжей частью дороги минимальное провисание нижнего провода не должно быть меньше 6 метров.

В случае необходимости расположения кабелей над дорожками их требуется монтировать на высоте, превышающей 3,5 метра. Расположение изоляторов на стене дома выбирают так, чтобы прикрепленные к ним провода размещались над поверхностью земли не ниже, чем на 2,75 метра. Выращивание деревьев и даже кустарников под электрическими проводами недопустимо.

Над закрепленными изоляторами могут находиться элементы крыши, балкон и другие архитектурные конструкции. Расстояние от них до токоведущих частей должно превышать 0,2 м. Для присоединения изолированных алюминиевых проводов к линии используют скрутку или специальные зажимы.

Правила монтажа ответвления отдельными проводами

Ввод проводов воздушной ВЛ в деревянное здание

Этот способ широко использовался до появления в продаже самонесущих изолированных кабелей СИП. Для его применения проход через стену выполняется изолированным проводом, который дополнительно отделяется от стены фарфоровой втулкой, воронкой и полутвердой изоляционной трубкой из резины или полиэтилена.

Каждый провод схемы закрепляется на своем изоляторе, установленном около входного отверстия. Его можно делать общим для всех проводов, но прокладка их должна быть выполнена в отдельных изолированных трубах. Изоляторы на стене дома должны отстоять друг от друга не менее, чем на 20 см.

Правила монтажа ответвления кабелем

Для низких строений используют трубостойку и ввод кабеля выполняют через крышу.

Схема организации ввода кабеля в низкое строение

При этом способе необходимо обеспечить удаление кабеля от крыши на 2 метра или более. Стальная трубостойка в обязательном порядке подключается к контуру заземления дома.

В отдельных случаях удобно применить подставной столб.

Схема организации ввода кабеля с помощью приставного столба

Спуск кабеля по столбу в этом случае тоже рекомендуется выполнять в стальной трубе.

При любом способе подключения ответвительные провода или кабель должны быть целыми, не иметь разрывов и подсоединений. Их необходимо подключать одним концом к изоляторам линии, а вторым — непосредственно на клеммы вводного автомата для коммутации на электросчетчик.

Установка вводного устройства

Как выполнить вводное устройство для частоного дома. Протяженные магистрали линий объединяют множество потребителей с трансформаторной подстанцией. При транспортировке электрической энергии постоянно происходят коммутации нагрузок, сопровождаемые переходными процессами, качанием мощностей, колебаниями токов, напряжений, частоты.

Во время грозового периода существует вероятность попадания энергии молнии в воздушные ЛЭП. Все эти неисправности призваны устранять защиты линии, но до момента их срабатывания электропроводка дома может пострадать.

Поэтому между линией электропередачи и распределительным щитом дома необходимо монтировать еще один шкаф, выполняющий функцию защит электрооборудования здания от проникновения в электропроводку анормальных режимов, периодически возникающий на ЛЭП. Его называют вводным устройством. В нем размещают:

мощный автоматический выключатель или заменяют его обычным рубильником вида серии РБ-31 с комплектом предохранителей, укомплектованных мощными плавкими вставками, рассчитанными на токи около 100 А;

разрядники или ограничители перенапряжения, защищающие от проникновения высокого потенциала молнии;

схему расщепления PEN проводника, подключенного к повторному заземлению.

На рисунке ниже показана конструкция трехфазного вводного устройства. Для однофазной схемы оно упрощается использованием элементов только одной фазы.

Конструкция вводного устройства

Вводное устройство можно размещать прямо на опоре воздушной ЛЭП или на стене дома с наружной стороны. Его конструкция для подключения к подземным кабельным линиям устроена так же, как и для ВЛ.

Наличие повторного заземления в доме требует установки молниезащиты и системы УЗИП.

В заключение еще раз обратите внимание, что все работы на линиях электропередач и их опорах разрешено выполнять только обученному и допущенному персоналу организации, за которой закреплено это электрооборудование.

Ввод кабеля в дом под землей

Подписка на рассылку

Подземный ввод кабеля в дом имеет массу значимых преимуществ. Вот основные из них: риск возникновения пожара сведен к минимуму; кабель надежно защищен от кражи, вандализма и неблагоприятных погодных воздействий; не портится архитектурный дизайн. Чтобы ощутить все эти преимущества, необходимо знать не только, как завести кабель в дом под землей, но и какой кабель вводить в дом под землей?

Подземный ввод кабеля в дом при помощи бронированного кабеля

Для подключения дома к электросети необходимо использовать кабель, который способен выдержать давление грунтовых масс и иные подобные воздействия. Возьмите, например, бронированный кабель ВБШв. Подземный ввод кабеля в дом необходимо выполнять в следующем порядке:

Подземный ввод кабеля в дом с помощью небронированного кабеля и трубы ПНД

Также возможно выполнить подвод питания при помощи небронированного кабеля к дому под землей. В данном случае потребуется кабель небронированный марки ВВГ и ПНД труба. Такая труба способна выдержать очень большие морозы. Она не дымит и не горит, отличается высокими показателями прочности, повышенной пластичностью, устойчивостью к влиянию химикатов.

Прежде чем приступить к подключению, внимательно осмотрите кабель ВВГ. Важно, чтобы оболочка не была повреждена. В противном случае труба ПНД не сможет выполнять возложенные на нее функции. Далее можно смело выполнять следующие действия:

• Выкопайте траншею.
• Положите в нее трубу требуемого диаметра.
• Протяните кабель. Важно, чтобы он не находился в натяжке.
• Выполните ввод кабеля в дом под землей. Сделать это можно над фундаментом (на наружной стене дома) или через него. При вводе через стену или через фундамент нужно создать проход подходящего диаметра. В этот проход заложите трубу с кабелем.
• Засыпьте трубу. Используйте сначала песок (толщина слоя должна оставлять 10 см). Потом засыпьте грунт (толщина слоя должна составлять 15 см).

Теперь вы знаете, как завести кабель в дом под землей. Но прежде чем это сделать, необходимо получить соответствующее разрешение. Для этого необходимо разработать проект энергоснабжения (чертежи и планы). Разрешение должны будут одобрить службы, которые находятся в ответе за разные объекты и коммуникации (газопровод, водопровод, системы связи, теплотрасса и т.п.). Если вблизи прокладки располагается та или иная коммуникация, необходимо позвать ответственное за нее лицо с целью согласования местоположения траншеи.

Компания «Кабель.РФ ® » является одним из лидеров по продаже кабельной продукции и располагает складами, расположенными практически во всех регионах Российской Федерации. Проконсультировавшись со специалистами компании, вы можете приобрести нужную вам марку кабеля для прокладки в земле по выгодным ценам.

Ввод кабеля в дом. Подвод электрики по воздуху

Популярные материалы

Today’s:

Ввод кабеля в дом. Подвод электрики по воздуху

Воздушный способ подводки электропитания привлекателен тем, что не требует больших затрат времени и средств. Но нормативами установлены требования, которым отвечают далеко не все дома:

Способы установки стойки для воздушного ввода электричества в дом

Подключение к столбу электропередач воздушным способом

Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:

Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.

От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу

Ввод электричества в дом со столба через трубостойку

Воздушный ввод электричества в дом имеет и недостатки:

Какой СИП кабель нужен для проводки от столба к дому 220в. Воздушный ввод кабеля

Подключение электричества к дачному дому от столба можно произвести с помощью воздушного ввода. Данный способ подразумевает натяжение кабеля от ЛЭП до щитка с помощью анкерных болтов на опоре. Ввод провода нужно делать не ниже, чем на 2 м 75 см над землёй, а при недостаточной высоте конструкции используются специальные стойки из труб. Она может быть изогнутой («гусак») или прямой.

Если высота дома соответствует нормам, то на стене устанавливается щиток с устройством защитного отключения. Пространство от столба до места ввода должно составлять до 10 м. Если оно больше, то требуется установить дополнительную опору, которая будет вмонтирована на промежутке до 15 м от линии электропередач.

Отвод от столба делается проводом с сердечником из меди и с сечением от 4 мм² (длина до 10 м) до 6 мм² (от 10 до 15 м) и 10 мм² при длине кабеля больше 25 м. Если сердцевина провода состоит из алюминия, то её диаметр должен составлять не меньше 16 мм. Если для ввода электричества в дом используется СИП, то для его подключения требуется специальная арматура и изолятор из стекла, полимера или фарфора.

Первая нужна для защиты кабеля от схода снега или падения дерева. При этих происшествиях арматура ломается, но кабель остаётся целым. Изолятор требуется для защиты перемычек, так как из-за жёсткости СИП его нельзя напрямую подключить к щитку. Для этого к нему крепится более мягкий кабель. Также при соединении алюминиевых и медных проводов запрещается производить скрутку. Для этого все перемычки требуется делать из клеммных коробок, а для их защиты использовать изоляторы.

При натяжении кабеля следует учесть, что его высота над пешеходной зоной должна составлять не меньше 3,5 м, а над проезжей частью требуется расстояние до земли от 5 м. Силу натяжения требуется регулировать с помощью динамометра. Преимущество воздушной прокладки в том, что требуется мало ресурсов для подключения кабеля, а также есть возможность быстрой замены провода.

Недостатком такого ввода является то, что электропроводка открыта и может подвергаться повреждению деревьями, погодными условиями или другими механическими способами. Также висящие провода препятствуют подъезду крупногабаритного транспорта (автокраны, автовышки, пожарные машины).

Провод проложен по воздушным линиям Источник samelectrik.ru

Расчёт кабеля

Требуется знать какое сечение нужно для 15 кВт и 380 для ввода в дом, так как при алюминиевом и медном сердечнике оно имеет разные характеристики, а также отличается при разном способе подключения. Для открытого введения при напряжении в 380 В и мощности в 15 кВт требуется медная жила с сечением от 4 мм², и способная выдержать силу тока от 41 А, а для алюминиевого провода – от 10 мм² и силой тока от 60 А.

Для проложенных в трубе кабелей медные жилы должны иметь сечение от 10 мм², а для алюминиевых – от 16 мм². Длина кабеля зависит от расстояния места ввода до столба, а также наличия дополнительных креплений или подпорок.

Ввод кабеля в дом со столба. Подключение СИП провода к дому

Для подключения дома от опоры ЛЭП все чаще стали использовать так называемый СИП. Аббревиатура расшифровывается как — самонесущий изолированный провод. Жилы СИП выполнены из алюминия. В советское время ввод в дом чаще всего выполнялся голыми проводами на изоляторы закрепленные на фронтоне. После чего уже от них подключался кабель до счетчика.

Такой способ сопровождался массой недостатков:

Современный монтаж СИП кабеля от столба к дому лишен этих проблем. Изоляция СИП состоит из сшитого полиэтилена, которому не страшны атмосферные воздействия. Резкие перепады температуры также не сказываются на его изоляционных свойствах. Благодаря качественной изоляции исключены короткие замыкания при схлестах. Такой ввод может верой и правдой прослужить до 25 лет!

Материал

Здесь указанны марки материалов производителя ENSTO, в вашем случае спецификация (SLIP, SO, SOT и т.д.) может не совпадать, но сами названия (прокалывающий, анкерный зажим, скрепа) должны быть одинаковыми.

Перед началом работ необходимо будет выполнить определенные замеры. От опоры до фасада дома, где будет располагаться настенный крюк должно быть не более 25м. В противном случае придется устанавливать дополнительную подставную опору.

СИП выбирайте в зависимости от того, какой ввод в дом будете заводить – 220В или 380В. При покупке СИП лучше сделать некоторый запас в метраже на всякие непредвиденные ситуации. В основном для ввода в дом используются марка СИП 4*16.

Для подключения к основной магистральной линии эл.передач потребуются покалывающие зажимы. Выбор их очень велик, есть даже такие, которыми можно работать без снятия напряжения с ЛЭП. Срывная головка болта у них изолирована от контактов. В первую очередь обращайте внимание на сечение провода и подбирайте под него марку зажима.

Важно сделать одно замечание.

Если основная ВЛ к дому у вас выполнена голыми неизолированными проводами, то и зажимы должны быть соответствующими. Одна сторона под контакты с гладкой поверхностью, другая с зубчиками. Когда на магистральной ЛЭП тоже висит СИП, в этом случае выбирайте зажимы с прокалывающими зубьями на обеих сторонах подложки контактов.

зажим для подключения к голым проводам

На опоре и фасаде дома устанавливаются два крюка. Между ними как раз и натягивается СИП. Его фиксация выполняется анкерными натяжными зажимами.

Монтаж ввода внутрь дома

Все основные вопросы и споры как правильно выполнить монтаж СИП кабеля от столба к дому возникают когда дело уже касается захода эл.питания внутрь дома. Некоторые считают, что ввод должен быть цельным и нет нужды делать дополнительное соединение, и в чем то они правы. Но здесь можно привести одну рекомендацию.

Если вы приобрели простой СИП не марки НГ (негорючий), то ввод внутрь дома делайте медным кабелем ВВгНг.

Как СИП поддерживает горение можно увидеть в этом ролике:

Сам кабель через стену в дом нужно заводить в пластиковой или металлической трубе.

На что еще стоит обратить внимание при данном монтаже СИП:

Всю работу по монтажу ввода СИП в дом обязательно заранее согласовывайте с энергосбытовыми организациями. Так как в каждом городе и даже в разных районах одного города, у них могут быть совершенно разные требования (цельный СИП до счетчика или соединение через кабель, место установки счетчика – фасад дома или опора и т.п.).Если монтаж выполнен грамотно и в соответствии с правилами, можете быть уверенными что данный ввод надежно прослужит Вам долгие годы.

Видео ввод кабеля в дом

Проводка в деревянном доме своими руками

Работы, связанные с электричеством, требуют внимания, соблюдения правил и аккуратности. А электропроводка в деревянном доме своими руками требует еще большего внимания: материал очень пожароопасен. Потому, при планировании и монтаже обращайте внимание на требования и рекомендации нормативных документов. Если опыта у вас недостаточно, очень желательно перед подключением, а еще лучше также и перед началом монтажа, пригласить на консультацию грамотного электрика. Он сможет указать вам на недоработки и просчеты.

Схема электропроводки в доме

По действующим нормам при подключении электричества без трансформатора потребляемая мощность для частного дома не должна превышать 15 кВт. Ее находят, сложив мощность всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводный автомат ставят на 50 А. Если мощность больше, необходим еще трансформатор. Его параметры вам укажут в проекте, так как в этом случае, без него не обойтись.

Надо продумать проводку так чтобы было удобно пользоваться и чтобы одинаковые потребители были на одном автомате

Где ставить вводный щит, требования к корпусу

В последнее время представители организаций энергоснабжения требуют устанавливать счетчики (и вводные автоматы, соответственно) на улице. Это делается для того, чтобы была возможность проконтролировать потребление даже в том случае, если хозяев нет дома. Но это требование ничем не подкреплено, и, если вы желаете, можете все устанавливать внутри дома. Но чаще, чтобы не препираться с контролерами, требования выполняют, и устанавливают автомат и счетчик на улице.

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже: IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схема электропроводки в деревянном доме при однофазном подключении (220 В)

В щитке установлены однополюсные автоматы, к которым подключены провода, расходящиеся по помещениям. Они крепятся на DIN-рейки, их количество набирается в зависимости от того, сколько потребуется отдельных «веток» электроснабжения. Чтобы узнать, сколько автоматов должно стоять в вашем щитке, считаете количество необходимых групп, добавляется «на развитие» два-три свободных автомата. Это и будут «ветки». По полученному количеству подбираете электрощит по размерам.

Разбиваем потребителей на группы

При планировании схемы электропроводки в деревянном доме, все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже запитываются от одного автомата, отдельное устройство ставят на осветительные приборы в доме, еще один — на освещение улицы. Если будет использоваться какое-то мощное электрооборудование — бойлер, электрокотел, электроплита и т.п. — для них желательно провести отдельные ветки электроснабжения и установить персональные автоматы. Отдельные устройства защиты устанавливаются и для электропитания хозяйственных построек (если не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

С точки зрения безопасности, лучше сделать как можно больше отдельных ветвей электропитания. Это увеличит количество автоматов и увеличит стоимость проекта, но уменьшит количество потенциально опасных мест соединения. Именно в местах отвода проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, затем начинают искрить. Потому лучше количество соединений сделать как можно меньше.

Пример нарисованной на плане схема электропроводки в деревянном доме

И, на последнем этапе, желательно на плане дома нарисовать схему разводки электричества по помещениям. Группы потребителей при этом проще рисовать разными цветами. Так вы сможете более полно представить себе, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще делать своими руками. Например, все может выглядеть так, как на фото ниже.

Виды электропроводки в деревянном доме

После установки щитка и монтажа всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме есть три способа проложить электрокабель:

Скрытая проводка должна прокладываться в трубах или металлической гофре

Особенности закрытой проводки в деревянном доме

Как вы поняли, закрытую проводку можно делать на этапе строительства или капитального ремонта. Причем при ее прокладке есть особенности: все узлы соединений должны быть смонтированы в специальных металлических коробках, к которым должен быть свободный доступ. Их нельзя прятать под отделкой, потому их крышки подбирают в тон и/или стараются расположить в местах, не привлекающих внимания.

Если скрытая проводка в деревянном доме ведется не кабелем, а изолированными проводами, толщина стенок металлических труб регламентирована:

При прокладке электрических кабелей требований к толщине стенок металлической трубы нет, потому допустимо кабели (они имеют двойную и тройную изоляцию) укладывать в металлическую гофру или, как еще говорят, в металлорукав. Это намного удобнее и быстрее.

Прокладка кабеля в гофрированном металлическом шланге (металлорукаве) намного удобнее и требует меньших затрат времени и денег

Но в любом случае, так как провода будут спрятаны, доступ к ним крайне ограничен. Вносить изменения в существующую сеть — хлопотно и дорого. Потому, перед тем как приступить к установке закрытой электропроводки в деревянном доме, внимательно проверьте схему и делайте все очень тщательно и скрупулезно.

Правила установки электропроводки кабель-каналах

При устройстве открытой электропроводки или прокладке ее в кабель-каналах тоже есть свои правила. Они касаются того, на каком расстоянии от пола, потолка, углов и других конструкция можно их располагать. Все эти нормы для большей наглядности отображены на фото.

Как можно устанавливать открытую проводку на изоляторах или кабель-каналах

Выбор сечения кабеля и его подключение

Сечение жил кабеля выбирают в зависимости от плановой нагрузки (в кВт) и материала жилы. Совсем необязательно делать всю разводку кабелем с одинаковой жилой. Можно сэкономить без ущерба для безопасности. Для этого на каждый участок подобирают сечение в зависимости от мощности приборов, которые будут сюда подключаться. Их потребляемая мощность суммируется, добавляется около 20% запаса и по этой величине в таблице подбирается сечение.

Таблица выбора сечения электрокабеля в зависимости от нагрузки

Для подключения электропитания в деревянном доме добавляются еще требования по пожарной безопасности. Основное — оболочка провода должна быть негорючей. В таких проводах в наименовании есть буквы «нг». Для обеспечения требуемой степени защиты также необходима двойная (ВВГ) или тройная (NYM) изоляция кабелей.

Чтобы электропроводка в деревянном доме своими руками была сделана правильно, лучше всего использовать кабели с разноцветными жилами. Тогда вы точно не перепутаете ноль с фазой или заземлением. Обычно цвета распределяются таким образом:

Один из вариантов электрического кабеля в тройной изоляции (NYM)

Если покупать будете кабель европейского производства, там цвета другие:

Выбор розеток и выключателей

Для обеспечения пожарной безопасности в деревянном доме устанавливаться должны розетки и выключатели, имеющие металлическую монтажную пластину. Сначала на стену монтируется она, затем устанавливается внешняя панель. Допускается использование пластиковых пластин, но пластик должен быть негорючим и иметь соответствующий сертификат пожарного надзора.

Розетки и выключатели в деревянном доме должны иметь негорючие монтажные пластины

Причем, для безопасного подключения большинства современной аппаратуры требуется трехпроводные розетки с заземляющим проводом. Требуется заземление и при подключении освещения, но внутри помещения это часто не выполняется. А вот для освещения на улице наличие заземления необходимо: тут условия эксплуатации намного сложнее.

Электропроводка в деревянном доме своими руками: правила монтажа

В деревянном доме нужно постоянно помнить, что материал горюч и в данном случае лучше перестраховаться. Электропроводка в деревянном доме своими руками делается с соблюдением основных правил:

С соблюдением этих правил электропроводка в деревянном доме, сделанная самостоятельно, будет безопасной и надежной.

Инструкция ввода электричества в дом: советы специалистов по безопасному подводу электросети своими руками (видео урок + 150 фото)

Электрическая проводка является важным элементом при возведении дома. Если провести проводку не верно, не соблюдая правила техники безопасности и меры предосторожности, то это может привести к возгоранию и потере жилья, а также к гибели людей. Поэтому, следует особо тщательно подойти к изучению этого вопроса, ознакомится с правилами устройства электрических сетей и техническими условиями.

Профессионалы утверждают, что не существует единственного правильного способа ввода электричества в деревянный дом, но есть несколько моментов, которые необходимо учитывать при работе с проводкой.

Краткое содержимое статьи:

Способы подключения к электрической сети

Для того, чтобы ответить на вопрос: как правильно ввести электричество в дом? Необходимо разобраться в тонкостях данной работы.

Первый вариант является более распространенным и связано это с устройством электрических сетей. Такой метод требует минимум затрат и позволяет производить визуальный контроль состояния кабеля.

Доступ к элементам, находящимся под напряжением невозможен без специального оборудования благодаря расположению на высоте. Кроме этого, установить опору, в случае необходимости, гораздо проще и выгоднее, нежели делать подземную линию электросети.

Второй вариант применяется очень редко и обусловлен он невозможностью установки воздушной линии. Подземная линия используется при неблагоприятном климате: ветрах, снегопадах, обледенении проводов.

Как выбрать кабель?

В настоящее время, надежным помощником при проведении проводки является самонесущий изолированный провод, который по сравнению с устаревшими алюминиевыми проводами обладает большими преимуществами.

Построим вместе дом своей мечты

Если вы оказались тут, значит у Вас есть задача: сделать ввод электричества в свой частный дом. И конечно в голове множество вопросов: какой кабель выбрать? Какой вводной автомат установить? Какой счетчик выбрать? И в конце, как это все объединить в одну правильно работающую систему. Хотим поделится своим опытом, как мы осуществляли воздушный ввод в свой дачный дом.

Необходимо было заменит все это старье на что-то современное и самый оптимальный вариант это сделать при помощи проводов СИП 2х16.

Ввод в дом проводом СИП

Для осуществления ввода в дом проводом СИП мы приобрели в магазине следующие элементы арматуры для СИП и остальные элементы коммутации:

С нашей стороны: на фронтоне дома был установлен уголок при помощи болтового соединения, к которому был закреплен анкерный клиновой зажим для СИП.

Монтаж СИП на фронтоне дома

Анкерный зажим СИП

Так как кабель СИП имеет полиэтиленовую изоляцию, согласно ПУЭ, его нельзя заводить в дом!

7.4.36. В пожароопасных зонах любого класса кабели и провода должны иметь покров и оболочку из материалов, не распространяющих горение. Применение кабелей с горючей полиэтиленовой изоляцией не допускается.

Исходя из вышесказанного, чтобы осуществить дальнейшее подключение электричества в дом был использован алюминиевый кабель АВГ сечением 10 мм2, который был предварительно затянут в гофру ПВХ.

Для соединения провода СИП и кабеля АВВГ можно было использовать соединители типа орех. Но так как кабель будет проходить через дом, для его защиты был установлен автоматический выключатель который и осуществил соединение между этими проводниками.

Автомат на ввод в дом

Со стороны дачного кооператива: электрик забрался на столб, закрепил на металлическом хомуте ещё один анкерный зажим. Затем в этом зажиме, при помощи клина, он закрепил провод СИП. А при помощи ответвительных зажимов с прокалыванием изоляции СИП подключил наш провод к магистральной линии

Монтаж СИП на столбе

Зажим прокалывающий ответвительный для СИП

Выбор и расчет вводного автомата

Для защиты вводного кабеля нам необходимо выбрать автомат на ввод в дом, который выбирается по номинальному току протекающему по нему при включении потребителей.
Для того чтобы определить номинальный ток вводного автомата, необходимо подсчитать суммарную мощность всех потребителей в доме.
Мы составили такую таблицу, где указано название и мощность потребителя

Но так как потребители не могут включаться все одновременно, то для расчетов применяется коэффициент спроса, который равен 0,7 при количеств приемников в помещении от 5 до 200.

По формуле определяем расчетную суммарную активную мощность потребителей:

Расчет активной мощности всех потребителей

Далее необходимо рассчитать полную суммарную мощность потребителей в доме по следующей формуле:

Расчет полной мощности всех потребителей

Теперь определим расчетный ток для однофазной сети по следующей формуле

Расчет номинального тока

Теперь исходя из расчетного тока выбираем номинал вводного автомата. Для внутреннего электроснабжения квартир и домов применяются модульные автоматические выключатели стандартных номиналов:

6, 10, 16, 25, 32, 40, 50, 63 А

Номинальный ток автомата должен быть равным или ближайшим большим из стандартного ряда.

В нашем случае для вводного автомата нам подойдет автомат с номинальным током в 32 А

Выбор и расчет вводного кабеля

Выше упоминался алюминиевый кабель АВВГ 2х10 мм2, возможно Вы задавались вопросом откуда взялась цифра? Все очень просто, перед покупкой мы сделали предварительный расчет этого проводника.

Расчет сечение кабеля для ввода в дом осуществляется по максимальному допустимому току, при котором нагрев проводника не вызовет повреждение изоляции вводного кабеля.

Т.е. наш кабель должен длительное время выдерживать ток, при котором сработает тепловой расцепитель автомата.

Ток срабатывания теплового расцепителя принимается большим на 15-20% чем номинальный ток автомата и рассчитывается по формуле:

Расчет тока теплового расцепителя

Теперь из ПУЭ, в таблицах 1.3.4 для медных проводников и 1.3.5 для алюминиевых проводников, мы выбираем необходимое сечение кабеля проложенного в одной трубе из столбца «одного двухжильного«, равное или ближайшее большее.

Таблица 1.3.4. Допустимый длительный ток для проводов и шнуров с резиновой и поливинилхлоридной изоляцией с медными жилами

Таблица 1.3.5. Допустимый длительный ток для проводов с резиновой и поливинилхлоридной изоляцией с алюминиевыми жилами

Согласно таблиц нам подойдут кабеля сечением: 6 мм2 для медного проводника и 10 мм2 для алюминиевого проводника.

Выбор счетчика электрического однофазного

При выборе счетчика электроэнергии мы руководствовались следующими критериями:

Так как мы живем в современном мире, соответственно нам хотелось иметь современный счетчик электроэнергии с электронным дисплеем.
В магазине нам предложили счетчик однофазный многотарифный Энергомера СЕ 102

Счетчик однофазный многотарифный Энергомера СЕ 102

Он полностью соответствует нашим критериям выбора, вот список его характеристик:

Схема подключения счетчик Энергомера СЕ 102

Схема подключения счетчик

Вводной щиток

Теперь осталось собрать вводной щиток, смотрим:

Монтаж счетчика электроэнергии в вводном щитке

Так наш вводной автомат, который защищает вводной кабель находится на фронтоне и чтобы при отличении электричества каждый раз не бегать на второй этаж было принято решение установить ещё один автомат в щитке.

Монтаж вводного автомата на DIN рейку

По схеме приведенной выше подключаем счетчик электроэнергии к автоматическому выключателю

Подключение фазы счетчик а к автомату

Подключение нуля счетчик а к автомату

Подключение выхода нуля со счетчика на нулевую шину

На DIN рейку устанавливаем автоматический выключатель для защиты розетки и подключаем выход фазы и счетчика Э нергомера СЕ 102

Подключение выхода фазного провода от счетчика

Теперь все закрываем защитными пластинами из комплекта вводного щитка

Вводной щиток в сборе

Как видите, сделать ввод электричества в дом оказалось очень просто, мы рекомендуем всегда составлять план действий и строго следовать ему.
