Современный фахверк: традиции и инновации
Выбираете энергоэффективные решения?
Обратите внимание на геотермальные тепловые насосы FORUMHOUSE
Геотермальный тепловой насос EU (старт/стоп)
Геотермальный тепловой насос IQ (псевдоинвертор)
Геотермальный тепловой насос IQ (инвертор)

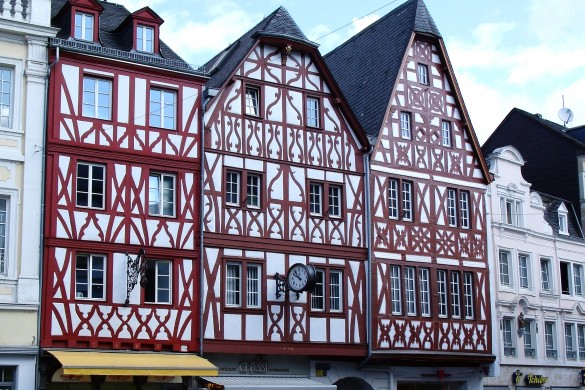

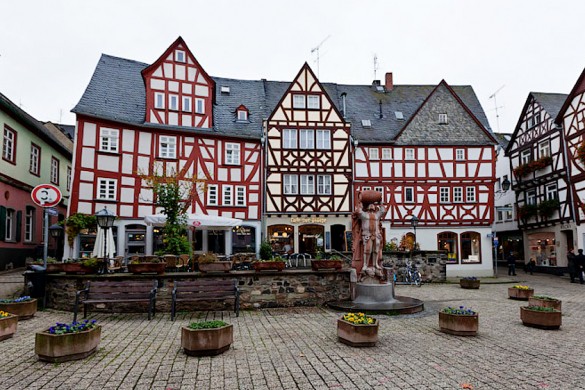

Мало кого может оставить равнодушным нарядный вид старых улиц и площадей европейских городов. Тесно стоящие аккуратные в 2-3 этажа домики, с нарочито открытым деревянным каркасом, затейливо расчерчивающим беленый фасад, выглядят уютно и прянично.
Слово Fachwerk (нем.) (Фахверк) дословно – каркас, обозначает пространственную конструкцию из связанных между собой вертикальных стоек, горизонтальных балок и наклонных раскосов из дуба или хвойных пород. Ячейки, образуемые элементами каркаса, заполнялись подручными строительными материалами: сырой кирпич, смесь глины и соломы, армированная сеткой из ивняка или натуральный камень. Средневековый строитель отнюдь не заботился укрытием деревянных частей каркаса, скорее из целей экономии, но именно эта особенность придавала экстерьеру и интерьеру домов индивидуальность и очарование. Этакий старинный Quadratisch. Praktisch. Gut.
В знакомом нам виде концепция фахверка сформировалась около 600 лет назад. Возникнув как одна из самых быстрых и дешевых, такая технология строительства жилья уже через 100 лет превратилась в архитектурное искусство. Линии каркаса приобрели более сложную и правильную структуру, фасады наполнились деталями уже чисто декоративного, эстетического назначения, повысилась этажность зданий, возводились даже целые замки. Несмотря на кажущуюся легкость и недолговечность конструкции, многие фахверкхаузы отслужили уже по нескольку веков без замены несущих элементов каркаса, что характеризует эту технологию как сверхнадежную. А в обычном понимании фахверк – это, по сути, каркасник.
Свое осторожное шествие по России технология современного фахверка начала около 10 лет назад. Поначалу под Москвой появились коттеджные поселки, непременно премиум-класса, ориентированные на взыскательную публику, требующую все самое-самое. И дело не в том, что цена строительства такого дома очень высока – построить современный фахверк не дороже, чем построить аналогичный по площади кирпичный дом. А дело в хитром ходе маркетологов, воспользовавшихся новизной технологии и «нагрузивших» красивое словосочетание «современный фахверк» кучей превосходных эпитетов: уникальный, эксклюзивный, ультрамодный и т.д. А как вы понимаете, избранность и статус не могут стоить дешево.

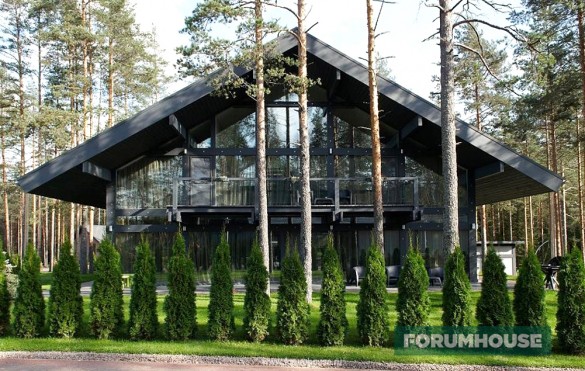

Однако стремление к прекрасному присуще не только избранным, а новизна технологических приемов и, как следствие, отсутствие достаточного объема информации, побуждает наших соотечественников к смелым экспериментам. Со временем кто-то из частных застройщиков, отдавая должное эффектному виду фахверка, попробовал оформить фасады своего дома бюджетной стилизацией, воспроизводя на них раскладку из досок, имитирующую фахверк. О том, как это можно сделать читайте в нашей статье.
Но будем честны, имитация есть имитация, как справедливо заметила в своем комментарии пользователь ArtFamily, самостоятельно реализующая проект Фахверковый дом в стиле «модерн».
На момент строительства было крайне мало, а можно сказать, почти не было никакой информации в сети о данной технологии, а я решился на самостоятельное строительство, и мне приходилось учиться на собственных ошибках. Сейчас людям намного проще, мне часто пишут и звонят, и я с радостью отвечаю на все вопросы, вспоминая, как мне тяжко было в моменты выбора ответа на поставленные передо мной в данной ситуации вопросы.
В качестве фундамента для своего дома площадью около 150 метров Евгений выбрал утепленную шведскую плиту. Пользователи портала, владеющие вопросом, охарактеризовали такой выбор фундамента, как наиболее отвечающий требованиям технологии, хотя не единственно возможный. В качестве альтернативных вариантов может быть использована МЗЛФ либо свайно-ростверковый фундамент с полом по грунту.

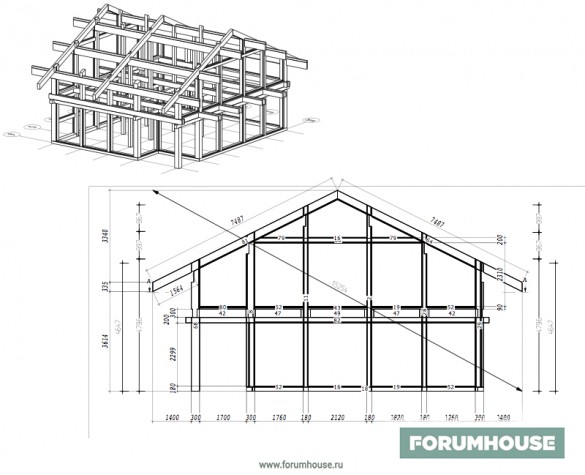

Суммарный объем клееных конструкций составил 28 метров кубических. Причем для различных элементов каркаса применялась своя номенклатура. Так, сечение угловых стоек составило 300*300 мм, промежуточных – 300*180 мм, внутренних 180*180 мм, для обвязки использовался брус 300*180 мм. Приведенные цифры показывают, что толщина внешних стен дома может составлять до 300 мм, а если в целях повышения энергоэффективности пренебречь эстетикой открытых стоек, то толщина может быть увеличена.
Всего такой конструктор имеет около 500 зарубок. В отличие от традиционного фахверка, где в каркасе присутствовали укосины, обеспечивающие его устойчивость, в системе Герренбальд устойчивость обеспечивается за счет надежного соединения узлов и высокой точности выборки зарубок, гарантирующей плотную посадку элементов на свои места. Все узлы соединяются сквозными металлическими шпильками.
Сборка каркаса фахверка началась, сперва была уложена гидроизолирующая лента под обвязку брусом. После выставлена сама обвязка, выравнивалось все клиньями, по уровню и нивелиру. Затем брус был смонтирован к плите фундамента анкерами, и мы приступили к монтажу первых колонн.
Учитывая большую массу отдельных элементов каркаса, его сборку следует производить довольно многочисленной бригадой с применением подъемного крана.
Маленький совет для тех, кто решится на сборку фахверка, КУПИТЕ ТАЛЬ! Я ее окупил уже раз 5 так точно.
Далее сборка каркаса происходила в логической последовательности, после установки вертикальных стоек был осуществлен монтаж балок обвязки, являющейся основанием для второго этажа. В процессе строительства в теме автора неоднократно поднимался вопрос по поводу мостиков холода, образуемых сквозными металлическими шпильками. Евгений доверился немецкой педантичности и не стал изменять проект. В дальнейшем эксплуатация показала, что при грамотной системе вентиляции и работающем отоплении (теплые полы) конденсат на шпильках не образуется, а теплопотери сопоставимы со статистической погрешностью.
Стропильная система также была выполнена в клееном брусе, и ее монтаж производился на общих принципах. Ширина свеса кровли составила около 1,5 метров, что, помимо внешней эстетики, несет и практическую нагрузку – значительно снижается намокание фасада при осадках, а широкие свесы препятствуют нагреву помещений дома от попадания прямых солнечных лучей. В качестве кровельного покрытия применена натуральная цементно-песчаная черепица.
После окончания монтажа каркаса Евгений приступил к заполнению ячеек. Фасад, обращенный на юг, а также часть ячеек других фасадов заполнялись панорамными энергосберегающими окнами, смонтированными по технологии безрамного остекления. Общая площадь остекления составила 85 м.кв. При подобной технологии еще до сборки каркаса в соответствующих стойках и балках при помощи фрезера выбираются пазы. Ширина пазов должна быть примерно на 1 сантиметр шире толщины стеклопакета, после монтажа это пространство заполняется герметиком. Глубина же пазов такова, что сначала стеклопакет задвигается в один паз до упора, после заводится в другой паз и центруется с помощью специальных подставок, после заполнения герметиком монтируется нижняя планка.
Внутрь глухих ячеек фасада устанавливались каркасные рамы под базальтовый утеплитель, изнутри монтировалась пароизоляция, снаружи – листовой ветрозащитный материал (это может быть OSB, МДВП, т.д.), на который крепилась наружная отделка фасада (фиброцементный сайдинг) заподлицо с лицевой плоскостью стоек каркаса. При таком исполнении особое внимание следует уделить пароизоляции, учитывая, что пленка не создает герметичного контура, а размещена лишь в ячейках, оставляя несущие элементы каркаса открытыми, что требует особой тщательности при выполнении работ, а также применение специального скотча.
Строительство фахверка: особенности технологии
Существуют разные мнения о том, стоит ли приниматься за подобную работу, обсуждаются технологии возведения такого здания. Но сложно не согласиться, что дом с каркасом из дерева, элементы которого опоясывают конструкцию, выглядит действительно эффектно.
Кто-то только мечтает о строительстве такого дома, а кто-то уже решился на этот шаг. Например, пользователь asx_75 сам строит по технологии фахверк и в ходе работы столкнулся с определенными трудностями.
И правда, тему строительства дома-фахверка вполне можно вынести на изучение в рамках отдельного курса строительного вуза. Мы хотим поделиться некоторыми советами, которые, возможно, помогут вам построить фахверк своими руками.
Содержание
История архитектурного стиля
Фахверковое строение представляет собой конструкцию, в основе которой — жесткий каркас из бруса. Опорные элементы бывают вертикальными, горизонтальными и наклонными. Промежутки между ними заполнялись глиной с добавлением соломы или камнем.
Считается, что этот тип строительной конструкции и стиль возникли в Германии в XV веке, но и в других европейских странах возводились такие здания. Например, в Великобритании на главных площадях городов. Название «фахверк» можно перевести как «каркасное сооружение». Однако технология отличается от современных каркасных домов. У последних опорные элементы конструкции «спрятаны» за панелями. У фахверковыъ домов опоры остаются видны.
Такие дома были распространены в Средневековье по всей Европе. В стиле фахверк строили как дома для знати, используя для этого ценные породы дерева (например, дуб), так и складские помещения, небольшие церкви. Это могли быть одно- и двухэтажные сооружения.
В наши дни методика усовершенствована, а в строительстве применяются современные материалы. Это позволило снизить теплопотери, сделать строение надежнее. Традиционные фахверковые дома сегодня практически никто не строит. Вместо глиняных панелей используются ДСП, стекло, газобетон и др.
Стоимость
Цена строительства зависит от многих факторов и может существенно разниться. В среднем стоимость таких домов составляет от 33 тыс. руб. за кв. м., а разработка проекта — от 1300 тыс. руб. Строительные компании предлагают фахверковые строения «под ключ», стоимость которых может начинаться от 1680 тыс. руб.
Строительство фахверка своими руками
Некоторые наши пользователи предполагают, что построить фахверк достаточно просто. Вот что пишет наш пользователь kolos:
…но ведь фахверк по сути намного дешевле и проще, а предложений очень мало.
Но есть и иные мнения.
Профессиональный плотник и специалист по фахверковым технологиям Н. Герасимов утверждает, что сложность фахверковой конструкции состоит в том, что нужно построить пролет без несущих стен большой ширины.
Трудности возникают по ряду причин. Во-первых, нужно провести ряд точных расчетов. Поставить стойки в произвольном порядке нельзя. Это приведет к печальным последствиям в будущем. Причем стоит учесть, что конструкция имеет балки не только снаружи, но и внутри. Вся эта система связана, равномерно распределяет нагрузку строения.
Во-вторых, в отечественном холодном климате такие здания могут оказаться непрактичными. Из-за перепадов температуры в материалах появляются небольшие зазоры, особенно при использовании самана. Из-за этого дом продувается ветром.
В-третьих, натуральная древесина является пожароопасным материалом. Она требует постоянного ухода. Ее пропитывают антисептиками и антипиренами. Причем каждые 2-3 года процедуру нужно проводить снова.
Проведение расчетов
Строительство любого дома (и фахверковый не исключение) начинается с проведения расчетов. В случае с фахверком, можно применять специальную компьютерную программу. В противном случае есть вероятность допустить ошибку. Имеет смысл предусмотреть наличие таких опорных конструкций:
Возможно, проще заказывать готовый комплект у компаний, которые занимаются строительством домов-фахверков. Специалисты разработают проект, изготовят все опорные элементы и правильно их обработают. Важно, чтобы конструкция не оказалась элементарно небезопасной.
Вот что говорит по этому поводу наш читатель I.B.M.: «Фахверк, современный, требует в хозяйстве высокоточного обрабатывающего центра с ЧПУ в хозяйстве стоимостью под лямбаксов».
Конечно, раньше плотники применяли примитивный инструмент и возводили долговечные дома по этой технологии. Но в те времена требования к энергоэффективности и комфорту зданий были ниже. Дом по фахверковой технологии будет прочным и теплым и для нас, современных— при подходе в строительстве, который применим сегодня.
Основные этапы строительства
Если же вы хотите самостоятельно построить дом по фахверковой технологии и не боитесь возможных трудностей, можно рассмотреть основные этапы строительства. Конструкция возводится в следующей последовательности:
Многие проекты предполагают использование панорамных окон. Раньше считалось, что именно эти элементы конструкции не позволяют строить фахверковые дома в холодном климате. Сейчас применяются энергосберегающие стеклопакеты, которые не пропускают теплый воздух из помещения.
Фундамент и нижняя обвязка
Фундамент выбирают в зависимости от материала стен, кровли, типа грунта и прочих факторов. Если это будут легкие каркасные элементы, можно установить винтовой свайный фундамент. Для тяжелых стен, например, с наполнителем из кирпича, камня или традиционной глины с соломой, нужен ленточный фундамент.
Его опускают ниже уровня промерзания почвы. В противном случае во время сильных морозов из-за пучения грунта повредится основание постройки и на стенах появятся трещины. На фундамент обязательно укладывается гидроизоляция. Ширина ленточного фундамента не должна превышать 50 см.
Для всех опорных конструкциях используют клееный брус. Он практически не меняет своих размеров при колебаниях температуры и влажности. Допустимо использовать обычный сухой брус. Поперечное сечение опорных элементов составляет 150х150 мм. Этот материал выбрал asx_75 для своего фахверка:
При строительстве оригинальных фахверков столбы вкапывали в землю или ставили их на камни. Но практичнее прикрепить к фундаменту обвязочный брус. К нему и будут фиксироваться вертикальные опоры конструкции. Обвязка фиксируется к основанию анкерными болтами. Сразу укладываются лаги пола, делается утепление. Минеральную вату или другой подходящий утеплитель зашивают влагостойкой фанерой.
Сборка каркаса
Основу каркаса составляют столбы, расположенные вертикально. Их расставляют на расстояние около 60 см друг от друга. На уровне окон, дверей, перекрытий устанавливают горизонтальные балки. Соединение брусьев делают вполдерева или в шип. Фиксацию выполняют при помощи деревянных нагелей. Качественно скрепить горизонтальные и вертикальные балки можно соединением «ласточкин хвост», также используя нагели.
Asx_75 использовал для соединения анкера:
Раскосы (наклонные элементы конструкции) увеличивают жесткость каркаса, придавая зданию тот особый вид старинного европейского дома. Поэтому их нужно распределять так, чтобы получился эффектный рисунок. Раскосы вписывают в ячейки, образованные вертикальными и горизонтальными перекладинами. Крепление также осуществляется потайным шипом или «ласточкиным хвостом». Используют нагели и металлические уголки для повышения надежности конструкции. Найти уголки для раскосов может быть сложно, поэтому их использование для наклонных элементов желательно, но не обязательно. Все деревянные элементы перед сборкой обрабатывают антипиреном и антисептиком.
Стены
Стены фахверка должны соответствовать следующим требованиям:
Поэтому нужно продумать, каким материалом будут заполнены проемы. Используя арболит или саман, нужно установить в деревянных балках решетку. Ее делают из веток, реек или стальной сетки (ячейки 50х50 мм). Сетка фиксируется при помощи саморезов к брусу. Затем ее обмазывают выбранным материалом.
Чтобы установить фанеру, арболитовые листы или OSB, в брусе вырезают фальцы (четверть) по краям внутренней стороны. Желательно работать при помощи электропилы, в которой регулируется глубина реза. Чтобы рассчитать глубину паза, нужно прибавить к толщине листа 1 см. Ширина его составляет 2 см.
Если листы фанеры или иного подобного материала применяются для внутренней и внешней отделки, пазы делают с внутренней и наружной стороны бруса. После сборки каркаса панели вставляют в подготовленные для них места с внутренней и внешней стороны. Между панелями укладывают утеплитель. Чтобы повысить пожаробезопасность дома, используют минеральную вату с пароизоляцией.
Саман и арболит позволяют создать традиционный фахверк, но их теплопроводность выше, чем при использовании сэндвич-технологии. Поэтому такие материалы используют сегодня очень редко и только в относительно теплой климатической зоне. После высыхания стены из самана, арболита нужно конопатить, как обычный сруб.
Стены сегодня строят из кирпича, газобетона, делают панорамное остекление. Выбор зависит от предпочтений хозяев дома, климатических условий и бюджета на строительство.
Asx_75 сделал стены из кирпича: «Именно так и заполняют проемы кирпичом. Согласитесь, его подогнать легче, чем более крупный пеноблок, который в классике и не применяется».
Окна и двери
Можно устанавливать металлопластиковые конструкции, но крепить их нужно на окосячку. В противном случае из-за изменения размеров деревянных элементов каркаса появятся большие щели или конструкции заклинит. В помещении важно продумать качественную вентиляцию.
Asx_75 устанавливал дверь так: «Да, косяк (раму) выставил, конечно, по уровню, просверлил отверстия и притянул к брус саморезами 3*120 (жёлтые, ничего, вроде). Позже пространства мд рамой и брусом запеню».
Перекрытия, крыша
Перекрытия в таких домах строят так же, как в каркасных и деревянных домах. Лаги второго этажа являются потолком на первом этаже. Поэтому утеплитель используют только для пола первого этажа. Крыша монтируется тоже по такой же технологии, как и в деревянном или каркасном доме.
Отделка
С внешней стороны фасад тщательно конопатят. Стены окрашивают в светлые тона, а брус обрабатывают темным лаком или краской. Для этого используют паропроницаемые составы. Панели можно покрывать красками любого типа.
Внутри дома применяется любая отделка. Чаще всего используют гипсокартон или деревянную вагонку. Можно оштукатурить стены или сохранить оригинальный вид отделочных материалов. Их покрывают лаком на водной основе.
В обсуждении на форуме можно ознакомиться со всеми подробностями строительства дома пользователем asx_75
Читайте также: «Секреты строительства дома по технологии классического фахверка в «одну каску», с минимальным бюджетом и без использования дорогих инструментов».
Немецкий фахверк по-русски: своими руками
Темы со строительством домов по технологии фахверк традиционно пользуются повышенным вниманием у пользователей FORUMHOUSE. Застройщиков в первую очередь привлекает эффектный, «под старину», внешний вид такого строения.
Но в России редко встретишь подлинный фахверк. На то есть причины, главная из которых — построить дом по технологии фахверк под силу далеко не всем. Сказывается большой объём ручного труда и трудоёмкость всех технологических этапов. Остро ощущается недостаток практической информации, т.к. большая часть пособий, инструкций и примеров приведены на иностранных языках и собраны на зарубежных сайтах.
Поэтому большинство застройщиков вынуждены имитировать фахверк, делая раскладку «под фахверк» из досок, по фасаду из плит ЦСП или ОСП. Тем интереснее тема пользователя нашего портала с ником asx_75, строящего «в одну каску» небольшой, но зато «честный» фахверковый дом.
Особенности фахверковой технологии
Фахверк (нем. Fachwerk) — это каркас, возведенный из деревянных балок. Особенность технологии — деревянный, стоечно-балочный каркас дома ничем снаружи не зашивается и остаётся на виду. Пространство между стойками, укосинами и балками заполняется кирпичом, реже камнем или, как вариант, саманом — соломой, тростником или камышом, смешанными с глиной, который затем оштукатуривается.
Это придаёт дому архитектурную выразительность, узнаваемость и одновременно накладывает существенное ограничение на применение данной технологии в нашем суровом климате, даже под Москвой, не говоря о Сибири или Севере.
Дело в том, что каркас, сделанный из бруса большого сечения (200х200 или 200х250 мм) является значительным мостиком холода. Помимо этого, между заполнителем и деревянными элементами конструкции («живым» материалом) могут появиться щели. Стену начнёт продувать ветром. Открытый каркас (древесина) из-за негативного воздействия атмосферных явлений (солнечных лучей, снега, дождя, частых переходов через «0») подвергается усиленному износу. Это приводит к необходимости регулярного ремонта и обновления фасада.
Сам фахверковый каркас собирается по технологии «шип-паз» на деревянные нагели и с применением разнообразных соединений :
Это требует хороших плотницких навыков и «набитой» руки.
Но все эти минусы уходят на второй план, когда видишь настоящий фахверковый дом. Причём, «честный», т.к. имитация фахверка на здании, даже искусно выполненная, так и остаётся имитацией.
Главная ошибка застройщиков, пытающихся сымитировать фахверк — выбор нешироких досок для их раскладки на фасаде. В результате теряется монументальность сооружения, т.к. каркас в фахверке несёт основную нагрузку, соответственно, для него требуются мощные балки, укосины и стойки. Доски сечением 150/100х25 мм (часто используемые для имитации фахверка) выглядят, как какая-то странная отделка, как обычные декоративные «нашлепки» на фасаде.
Всё это работает на аутентичность, и главное — раскладка при имитации должна вестись не как «красивее кажется» или «как придётся по душе», а строго в соответствии с канонами фахверка — где каждый каркасный элемент не просто так, а находится на своём месте.
Если и делать имитацию фахверка, то сначала нужно просмотреть не один десяток фотографий старых европейских фахверковых домов. Уловить суть каркасных элементов, понять, как они работают в единой системе, увязаны друг с другом, и затем попытаться повторить их на фасаде.
Настоящая красота здания в стиле фахверк заключается в функциональности каркаса, где все элементы необходимы, и нет места лишним деталям и вычурным украшательствам.
Как построить настоящий фахверковый дом в России
Простота фахверка (форм), не путать с технологией, может сыграть злую шутку с человеком, решившим его повторить. Кажется, что можно посмотреть картинки, купить брус, взяться за цепную пилу и приступить к работе. Подобный подход приведёт к плачевному результату.
Придётся потратить время и изучить ключевые элементы дома в стиле фахверк, и то, как они делаются. Показательный пример — работа asx_75.
У меня была возможность побывать в Германии. Видел «вживую» так понравившийся мне настоящий фахверк. Изучал его, делал фотографии зданий, читал рекомендации, бывал на тематических сайтах. Когда вернулся в Россию, то решил воспроизвести «уголок Европы» на садовом участке, т.к. возникла необходимость построить баню. Скажу сразу — я не профессиональный строитель. Многое в моей работе делалось по наитию, что-то не по канонам фахверка, где-то додумывал сам. Работал один и с минимальным набором инструментов.
Забегая вперёд, продемонстрируем фото того, что уже получилось у участника нашего портала (домик сейчас находится в процессе возведения крыши).
Теперь возвращаемся в 2016 год и переходим к описанию процесса возведения фахверка.
Чтобы возвести каркас, а потом заполнить его пеноблоками (это отход от классики фахверка, и почему asx_75 его выбрал, мы опишем несколько позже), пришлось постараться.
Интересна предыстория этого проекта. По словам пользователя, сначала возникла мысль построить на участке баню. Для этого он выбрал фахверковый каркас, т.к. посчитал, что возвести ровные стены из кирпича или блоков у него не получится. Первоначальная идея заключалась в следующем — ставится каркас, а пространство зашивается плитами ОСП с последующим монтажом утеплителя и паро- и гидроизоляции.
Но в процессе возведения каркаса он так всем понравился, что на семейном совете решили строить «пряничный» домик размером 5х4 м, а под баню переделать старый кирпичный дом, стоящий на участке.
Далее — отпала идея зашивать пространство между ригелями OSB. Если и делать фахверк, то настоящий! В Европе фахверк (пространство) часто заполняют кирпичом, но это требует определённого мастерства и знания определённых секретов. Т.к. кирпич закладывается не просто так, а после специальной подготовки или его, или бруса. Не вдаваясь в подробности, скажем, что для этого делаются фигурные пазы.
Пеноблок достаточно легко обрабатывается, и asx_75 остановился на нём, тем более, что из этого материала далее будут выкладываться внутренние перегородки.
Выбор инструментов и материалов для строительства дома в стиле фахверк
Составив план строительства, пользователь приступил к реализации задуманного. Сперва нужно определиться с материалом, инструментом и фундаментом. Для строительства фахверка нужно иметь много специализированного сложного строительного плотницкого инструмента, с помощью которого в брусе выпиливаются фигурные пазы, шипы и т.д. Но asx_75 обошёлся гораздо меньшим набором.
Выбирая различный инструмент для строительства фахверка, я бы хотел обзавестись «хитрой» импортной пилой и не спеша, аккуратно выпиливать ею пазы. Но пилить дерево вдоль волокон, а тем более брус, та ещё задача. Подумав, я отправился за электрической цепной пилой. Включив её в магазине, я решил, что это не мой инструмент, в плане безопасности работы, поэтому купил сабельную пилу. Также мне потребовался мощный перфоратор, который я использовал в режиме сверления. Спиральные сверла, молоток, стамеска и киянка.
Хотя сабельные пилы традиционно считаются инструментом разрушения — пилить деревянные перегородки, рамочные эелементы, трубы, ветки и т.д., в умелых руках этот инструмент станет незаменимым помощником.
Попробовав работать «сабелькой», могу сказать, что она отлично себя зарекомендовала. Пилка с широкими зубьями отлично пилит дерево вдоль волокон, подгоняет плоскости, выпиливает пазы. Причём, инструмент у меня непрофессиональный, без гасителя вибраций, но он существенно упростил сборку каркаса.
На каркас пошел брус сечением 15х15 см. Причина — массогабаритные характеристики материала. Выше мы уже говорили, что красота фахверка во многом зависит от массивности его каркаса. Брус большого сечения придаёт сооружению монументальность и основательность.
Пользователь рассуждал так: брус сечением 10х10 см смотрится несерьёзно, с брусом 20х20 см неудобно работать одному, переворачивать, не говоря о том, чтобы поднять на высоту балку без использования крана или электрической тали. 15-й брус – в самый раз. Его можно поднять в одиночку, но он обладает достаточной массивностью для фахверкового каркаса.
Причём, нагели являются не просто соединительным элементом, а играют большую декоративную роль, придавая готовому каркасу подлинную аутентичность.
Нагели оставляли не круглыми, а чуть обстругивали со всех сторон, придавая им вид шестиугольника. Что так соединение получается крепче. Отверстия под нагели в двух элементах, при классическом строительстве фахверка (стойка-балка) сверлятся не симметрично, а с небольшим смещением друг относительно друга. Т.е. сначала сверлим детали (отдельно друг от друга), а потом их соединяем и вколачиваем нагель. Это также увеличивает прочность соединения, т.к. при забитии нагеля, из-за несимметричных отверстий, происходит жесткое заклинивание узла.
Немного разобравшись с теоретической частью, переходим к практике. Возведение фахверкового домика началось с заливки фундамента. В качестве основания asx_75 выбрал свайный фундамент. Для этого в земле бурилось отверстие диаметром 300 мм, на глубину около 1 м, в скважину помещалась «гильза» из свернутого в трубу рубероида, стянутого проволокой. Дальше заливался бетон.
Совет: решив повторить данный вид современного «народного» фундамента, следует не экономить на рубероиде и берать более толстый, т.к. тонкий хуже держит форму, и свая может получиться бочкообразной.
На этом этапе не обошлось без ошибок. Расстояние между сваями получилось разным, т.к. первые сваи ставились через 0.8 м. Потом пользователь прочёл, что расстояние можно увеличить до 2 м, но решив перестраховаться, уменьшил его и выбрал промежуточное значение.
Ошибка привела к несимметричности стоек каркаса, т.к. точки крепления приходятся на места установки свай. Но это добавило «изюминку» всему строению, т.к. часто фахверковые дома не имеют идеальную симметрию, что делает их более «живыми».
После возведения фундамента на него положили обвязку из бруса сечением 15х15 см. Использовались такие типы соединений, как вполдерева и полусковородень.
Делались они следующим образом: формируется клиновидный шип, на обвязке намечается контур, лишняя древесина высверливается спиралевидным сверлом, дальше в дело вступает стамеска, которой формируется фигурный паз.
Обвязка закрепляется на фундаменте стальными анкерами, под которые сверлятся отверстия.
Также брус гидроизолировали/отделили от «тела» сваи сложенным втрое рубероидом, верх столбов промазали праймером, а вся обвязка выведена в горизонт по уровню.
