Препроцессор САПФИР-КОНСТРУКЦИИ
Обеспечивает создание расчетной схемы на основе информационной 3D модели САПФИР
Для создания качественной расчетной модели доступен широкий набор инструментов
Исходные данные для конструирующих систем
Абсолютно жесткие тела и жесткие вставки
Нагрузки
При создании расчетной модели выполняется автоматическое вычисление собственного веса элементов. Вычисляется нагрузка от ненесущих стен из однослойного или многослойного материалов. Доступно создание и редактирование сосредоточенных, линейных, распределенных по площади нагрузок (равномерно и неравномерно распределенных).
Реализованы: автоматический сбор ветровой нагрузки, задание пульсационного и сейсмического воздействия, автоматизированный расчет нагрузки от снеговых мешков и сбор гололедной нагрузки по различным нормативным документам.
Существует инструмент, позволяющий вычислить интенсивность давления грунта и приложить его в виде горизонтальной нагрузки на стены подвала. Для балочной системы реализован алгоритм преобразования равномерно-распределенной нагрузки в нагрузки на балки. С помощью Редактора загружений можно задать вид загружений, коэффициенты надежности, доли длительности, знакопеременность, создать группы сопутствия, объединения и взаимоисключения. Также Редактор загружений позволяет выполнить автоматическую генерацию таблиц расчетных сочетаний усилий (РСУ), расчетных сочетаний нагрузок (РСН) или же создать пользовательские сочетания.
Инструменты для сбора нагрузок
Задание гололедной нагрузки, снеговых мешков, новые опции ветровой нагрузки, формирование давления грунта. Передача данных из ВИЗОР-САПР в САПФИР для задания гололедной нагрузки, давления грунта. Сбор нагрузки на балки. Привязка нагрузки к уровням. Привязка нагрузки к объектам.
Система параметрического 3D моделирования
проектирование архитектурных конструкций

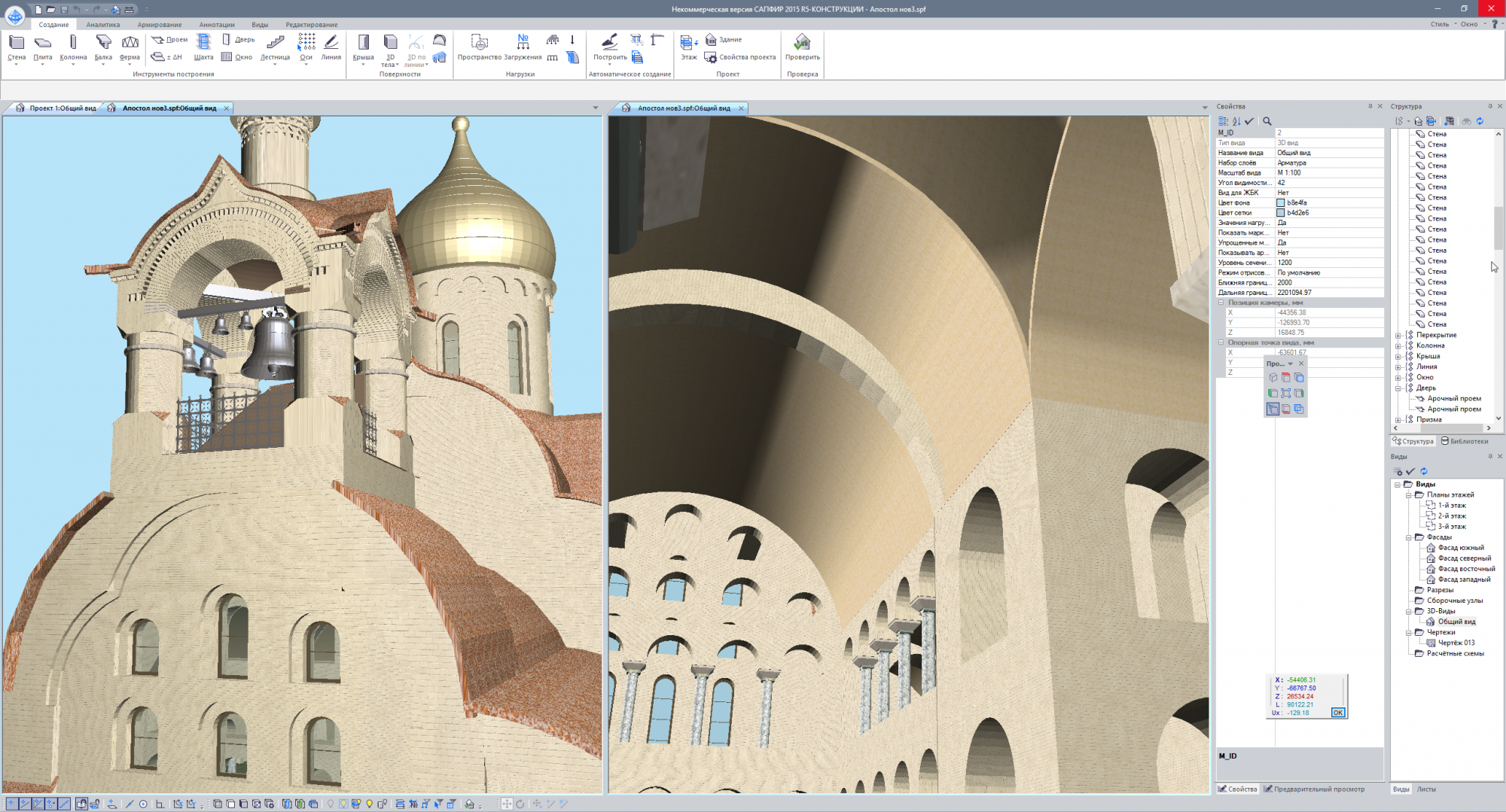

Простое моделирование
Проектирование архитектурных конструкций всевозможных объектов строительства: многоэтажных жилых и общественных зданий, сооружений произвольного назначения пролётных строений, малых архитектурных форм.

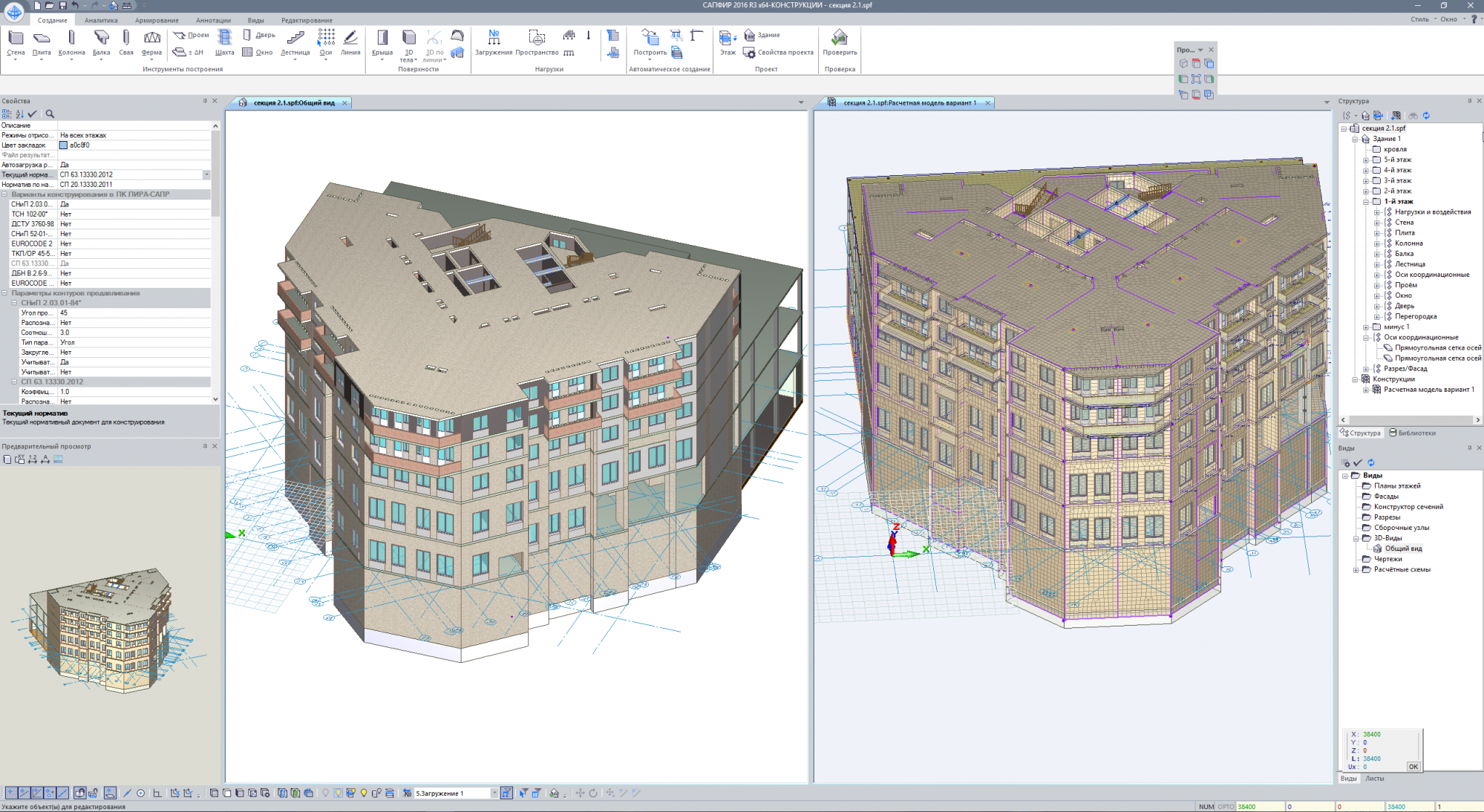

Быстрое создание расчетных схем
Подготовка аналитических моделей строительных конструкций для последующего прочностного расчёта и анализа конструкции в ПК ЛИРА-САПР.
Инженерные и архитектурные решения при проектировании
Инженерно-конструкторские и архитектурные эксперименты, поиск вариантов объёмных решений и рациональных конструктивных схем на основе параметрического моделирования и интерактивного пространственного формообразования при проектировании архитектурных конструкций.
Документирование и получение чертежей
Изготовление проектной документации в соответствии с требованиями СПДC на стадиях от проектного предложения до рабочей документации.
Нативная связь с ЛИРА-САПР делает САПФИР-3D лучшим выбором для архитектора, работающего в тесном контакте с конструктором, так как только такая связь гарантирует корректность расчетных моделей и исключает «накладные расходы» на их создание.
Мнение профессионального архитектора
Удобство и контроль
Гибкость и открытость
Качественное и корректное с точки зрения СПДС двумерное представление проекта позволяет значительно сэкономить время на оформлении и документировании.
Мнение профессионального архитектора
Функциональность САПФИР-3D расширена подсистемами
САПФИР-конструкции

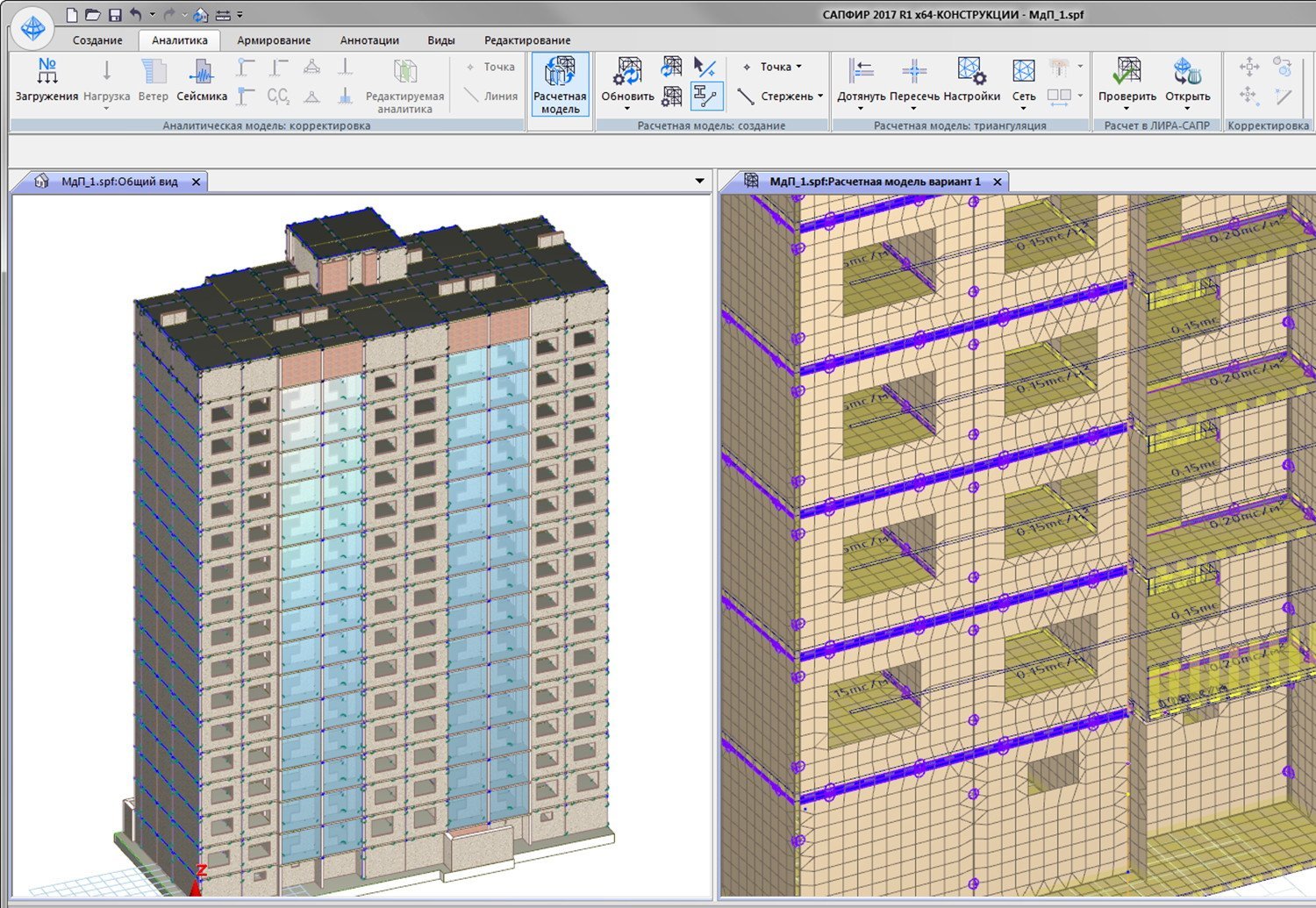

Обеспечивает синтез расчетной схемы на основе пространственной информационной модели, представленной в САПФИР-3D. Созданная в САПФИР-КОНСТРУКЦИИ расчетная схема далее рассчитывается и конструируется средствами ЛИРА-САПР. Позволяет осуществить импорт 3D и 2D моделей, созданных в других графических программах: Allplan, Revit, AutoCAD и др.
Конструирование железобетонных конструкций САПФИР-ЖБК

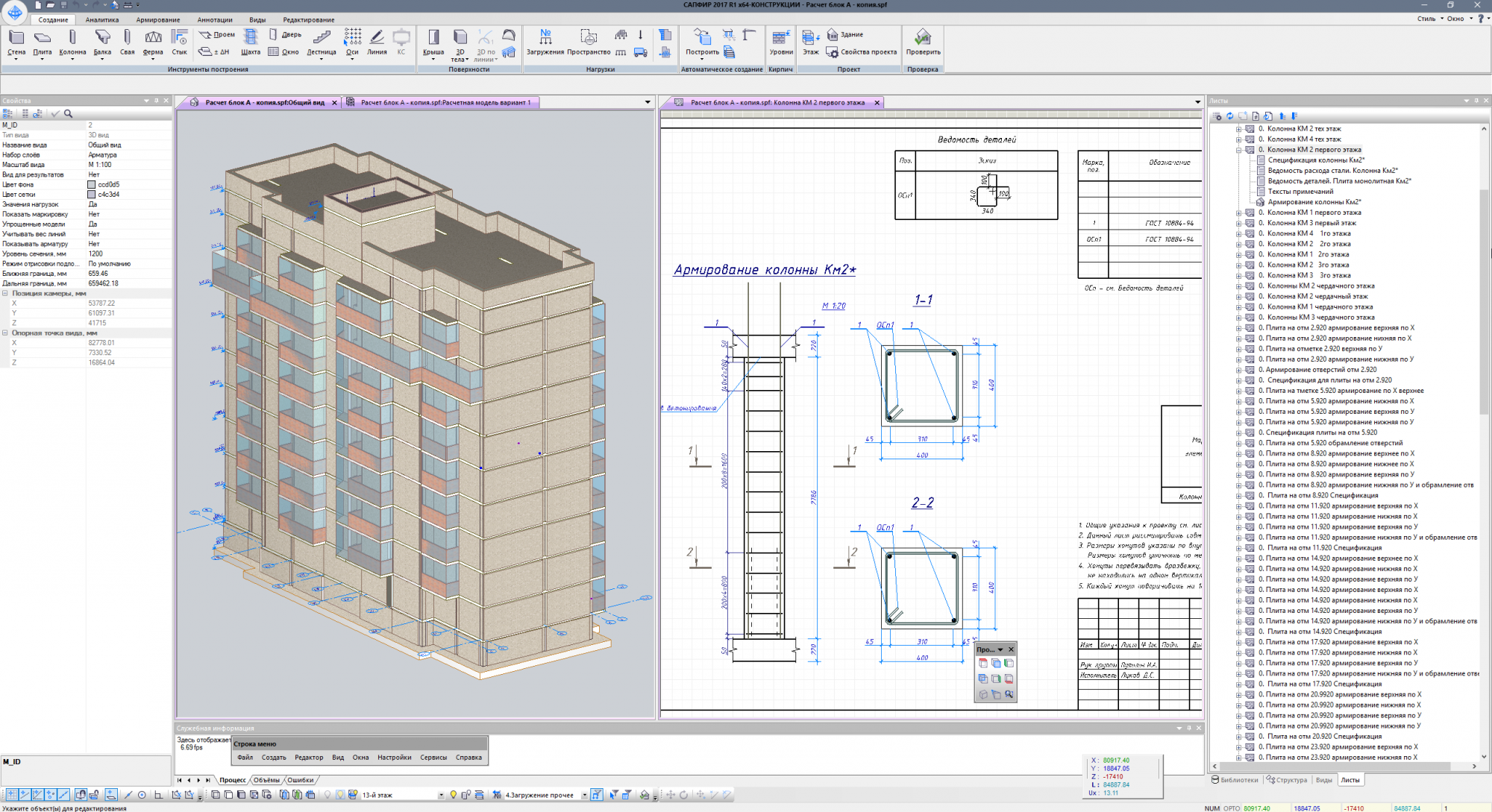

САПФИР-ЖБК позволяет выполнить конструирование и получить рабочие чертежи армирования, спецификацию арматуры, ведомость расхода стали и ведомость деталей по каждой плите перекрытия.
САПФИР-ЖБК импортирует результаты расчёта армирования из ПК ЛИРА-САПР и показывает изополя и мозаики армирования в качестве фона для конструируемой плиты перекрытия. Осуществляется настройка шкалы представления результатов и выбор основной арматуры, при этом автоматически изменяются пятна изополей. На фоне изополей конструктор размещает участки дополнительного армирования.
Панельные здания
Выполняется построение конструктивной схемы панельного здания, расчет и выдача параметров НДС элементов панельного здания. Реализован удобный интерфейс построения конструктивной и расчетной схемы, основанной на конструировании и расстановке стыков. Разработана пополняемая и редактируемая библиотека типов стыков, которая определяет гибкость системы, т.е. ее быструю адаптацию к новым типам конструктивных элементов.
Конструктор сечений универсальный

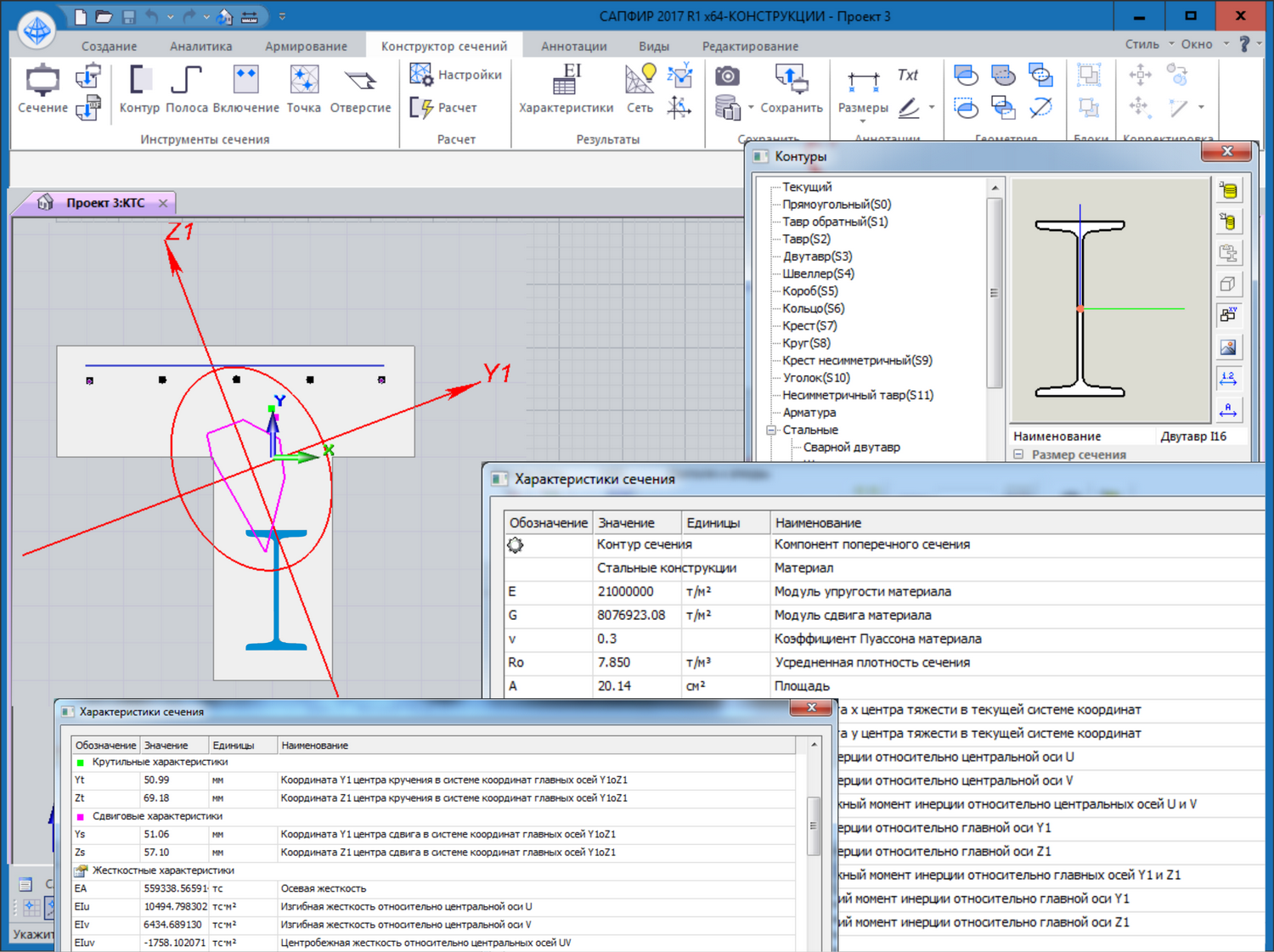

Выполняется вычисление жесткостных характеристик: изгибных, крутильных, сдвиговых, секторальных, для моно и мульти материальных произвольных сечений. Сечения могут быть сплошными, тонкостенными и комбинированными. Допускается включение полосовых элементов и прокатных профилей. При задании усилий действующих на сечение выполняется вычисление напряжений по области сечения – нормальных, касательных, эквивалентных по различным теориям прочности.
Система параметрического моделирования САПФИР-Генератор
Позволяет выполнять параметрическое моделирование зданий и сооружений произвольной формы. Данная система является представителем технологий нового поколения для создания моделей конструкций и представляет собой графический редактор алгоритмов (последовательности действий), который использует инструменты моделирования САПФИР-3D.
Основные инструменты
Координационные оси прямоугольного и радиального типа проектируются на плане и в 3D на любых проекциях, включая перспективные изображения.
Стены и перегородки разнообразной конфигурации, в том числе из многослойных материалов. Динамическое автоматическое изменение высоты стен согласно изменению высоты этажа. В расчетной модели стены могут быть представлены в виде пластин (несущие стены) или в виде нагрузок (перегородки, слои утепления и др.)
Плиты могут быть построены с помощью ранее созданной или импортированной линии или её фрагмента, или фрагмента контура другого объекта. Существует возможность задать в плите зоны другой толщины или смоделировать капители над колоннами. При формировании расчетной модели такие зоны смещаются от основной пластины на жесткие вставки заданной длины.
Колонны и балки имеют полное соответствие сечений железобетонным и металлическим профилям ПК ЛИРА-САПР. Для колонн автоматически формируются контура продавливания с учетом края плиты и наличия близко расположенных проемов. Автоматическое формирование абсолютно жестких тел в балках и колоннах дает возможность смоделировать реальную работу конструкции.
Сваи представляют собой вертикальные стержни заданного поперечного сечения и задаются в виде массива или одиночным размещением. Их жесткость представлена в виде несущей способности и осадки.
Стыки для панельных зданий моделируются параметрически и могут быть вертикальными с учетом закладных деталей, а также платформенными или контактными. Автоматически высчитывается жесткость платформенного и контактного стыков в зависимости от толщины шва, марки раствора шва и толщины объектов, которых входят в стык.
Условия опирания моделируются в местах соединения конструктивных элементов: жесткое, шарнирное с возможностью учесть эксцентриситет или свободный край. Для ВИЗОР-САПР элементы с условиями опирания экспортируются с соответствующими корректировками: расшиваются узлы, создаются абсолютно-жесткие тела, группы объединения перемещений и др.
Набор инструментов для задания нагрузок: моделирования сосредоточенных сил, нагрузок, распределённых по линии и по площади, подвижных нагрузок на пролётные строения, ветровых нагрузок и сейсмических воздействий. Редактор загружений позволяет назначить им всем вид загружения, долю длительности, необходимые коэффициенты надежности, знакопеременность, группы объединения, взаимоисключения и сопутствия. На основе введенных данных автоматически генерируются сочетания нагрузок (таблицы РСУ и РСН).
Лестницы генерируются автоматически: и физическая и аналитическая модель. Железобетонные лестницы моделируются пластинами, а лестницы из косоуров и тетив – стержнями заданного сечения. Несущим элементам лестницы можно назначить значения постоянной и временной нагрузки, а также условия опирания в местах пересечениях этих элементов с каркасом здания.
Помещение определяет некоторую зону с произвольным названием и привносит в аналитическую модель эксплуатационные нагрузки. Площади и объёмы отображаются в экспликации, обозначения наносятся на план этажа.
Динамическое построение крыш нескольких типов: вальмовая, полувальмовая, плоская, односкатная, щипцовая, шатровая или сводчатая с учетом угла ската, величины свеса, толщины конструкции, уровня привязки. Модели стен могут быть подрезаны под скаты крыши.
3D тела и поверхности дают возможность сформировать каркас здания на своей основе. Автоматически формируются этажи заданной высоты и плиты перекрытия в местах пересечения объемов, а также в узлах пересечения координационных осей создаются колонны. Поверхность может быть включена в расчетную модель в виде стержневой системы или оболочек.
Аннотации могут быть нанесены на плане, фасаде, разрезе и в 3D. Обозначения могут быть привязаны к тем видам, в которых нанесены, и попадать на чертежи при документировании.
Библиотеки материалов и текстур содержат не только физико-механические свойства материалов, а также необходимые расчетные характеристики и конструктивные требования для дальнейшего подбора арматуры в системе ВИЗОР-САПР.
Ведомости всех элементов, а также спецификации материалов автоматически форматируются в таблицы и помещаются на листы чертежей, экспортируются в CSV файлы. Можно также получить примерную стоимость материалов, выполнить экспорт физических объёмов в DBF файл для сметчиков.
Поддерживается экспорт моделей проектируемых объектов в форматах IFC, XML, DXF, POV, 3DS. Можно импортировать архитектурные проекты из файлов IFC, а также DWG и DXF файлов.

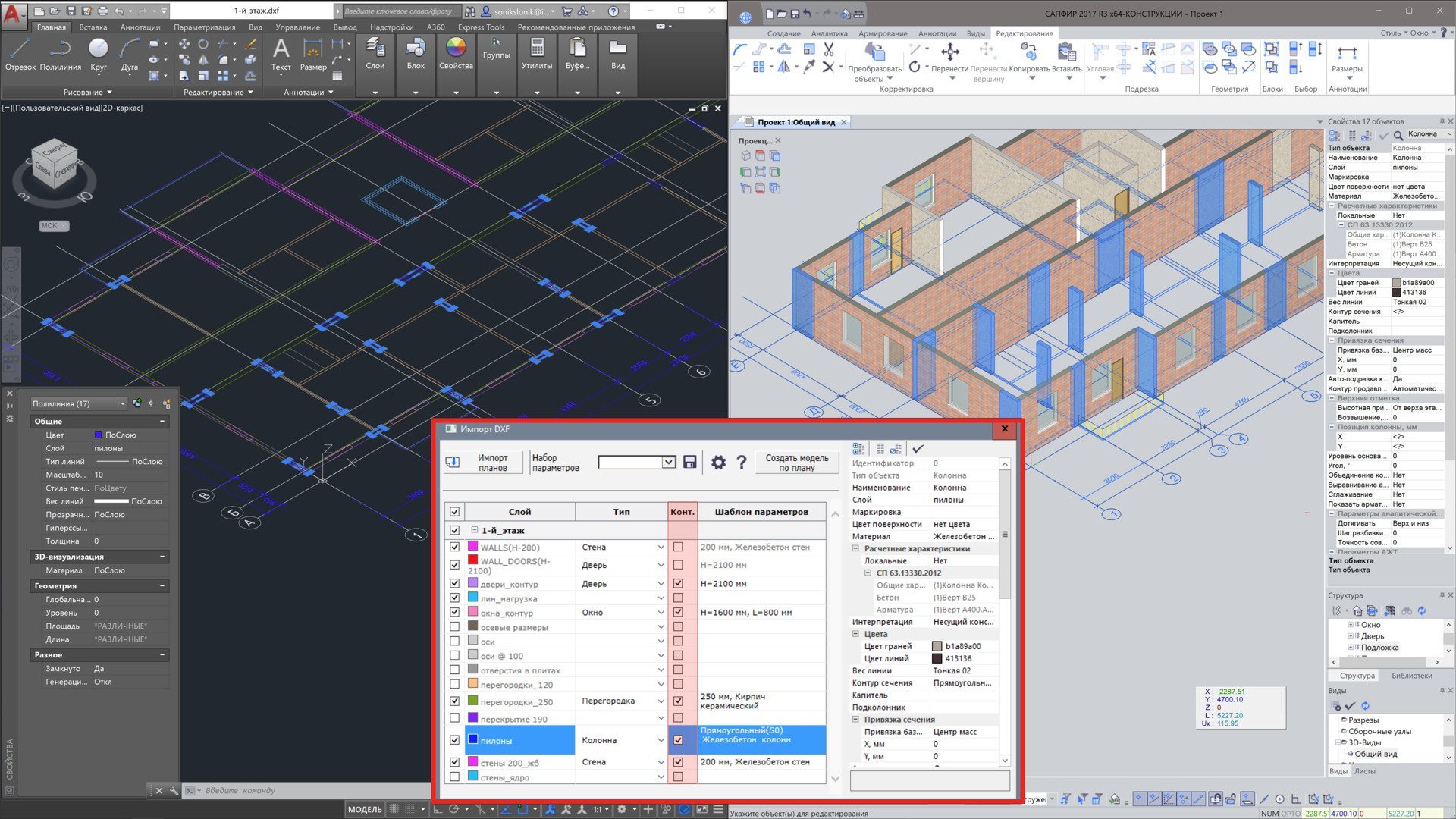

Используя чертежи в качестве поэтажных DXF подложек, можно в автоматизированном режиме «поднять» их в 3D. Автоматически распознаются сечения свай, колонн и балок, толщины стен и плит, размеры отверстий, которые были заданы в dxf файле. Для насыщения проекта элементами антуража осуществляется импорт моделей из файлов STL, 3DS, OBJ, MESH, MSH. Имеется функция сравнения версий проекта.
