клинит суппорт. греется тормозной диск. вылечил!

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

одним прекрасным летним днем, осматривая Скай после небольшой поездки, обратил внимание, что от Правого Заднего тормозного диска исходит жар — палец на диске не удержать, как утюг! усомнившись в естественности происходящего, осмотрел и пощупал Левый Задний тормозной диск… холодный. кроме того, в дальнейшем появился пренеприятный скрипуче-писклявый звук от правого заднего диска.

от чего так явно не нормально чувствует себя тормозной диск, в тот момент, я понятия не имел, тем более как это лечиться. но разобраться и починить решил сам.

1. Снятие Суппорта. Диагноз.

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

заехал к хорошему знакомому в гараж, поднял правый борт, снял колесо, нащупал крепежные болты Правого Заднего суппорта (их два, оба на 19′, расположены по горизонтали, с тыльной стороны тормозного диска) отмыл все от грязи и попытался их открутить… не тут то былО. болты прикипели!

к счастью, все это лиходейство привлекло внимание находившихся неподалеку понимающих людей. из беседы с которыми я узнал:

А. корень проблемы в заклинившем суппорте.
то есть, суппорт находится в состоянии непрерывного торможения, зажав колодками
тормозной диск, который, в свою очередь, перегревается от непрерывного трения.
причина непрерывного торможения: при нажатии на педаль тормоза, поршень (№ 9
на схеме), выходя из корпуса цилиндра (№ 7 на схеме) давит на колодки, НО при
отпускании педали тормоза, поршень не втягивается в цилиндр как должен, а
продолжает давить на колодки, зажимающие тормозной диск.
причина не втягивания поршня в цилиндр (в моем случае): механические частицы,
коррозия на внешних стенках поршня и внутренних стенках цилиндра мешают
естественному ходу поршня вперед/назад при нажатии на педаль тормоза и при ее
отпускании.
В. существует специальная смазка для крепежных болтов суппорта и ее необходимо
использовать, для избежания прикипания 🙂

Человек оказался не только понимающим, но и личным участием оказал неоценимую помощь по выкручиванию прикипевших болтов. через пару часов болты поддались.

с большим трудом удалось стащить суппорт с тормозного диска. беглый осмотр показал верность выдвинутой гипотезы — поршень «замер» в выдвинутом положении. еще одним результатом осмотра стало дикчайшее стачивание колодок — осталось пара миллиметров! и как я ездил! ужос нах))) вот точно, не было бы счастья, да несчастье помогло 🙂

я был не готов к такому повороту событий и все что смог сделать на тот момент, залить поршень WD-40 в надежде, что он сможет втянуться в корпус цилиндра. зажав разводным ключом корпус цилиндра и поршень, удалось его вдавить чуть в глубь корпуса цилиндра. поставил суппорт на место. предварительно смазал той же WD-40 крепежные болты, чтоб в следующий раз открутить их без проблем. так прошел первый раунд)

результат: нулевой.
первые пару метров я проехал как будто нормально, но после первого же торможения, суппорт опять клинануло.

поняв, что одной WD-40 дело не обойдется, было принято радикальное решение — замена Суппорта + тормозных колодок.

я конечно, до последнего таил надежду, что получиться вылечить свой суппорт. НО для этого требовался ремкомплект — 2 200,0 руб. + визит на СТО за помощью в выдавливании поршня для прочистки из корпуса цилиндра сжатым воздухом, который я бы нес на СТО в кармане, добираясь туда и обратно к разобранной машине на автобусе… можно было, конечно, поручить все это ребятам СТО и при мне это все бы сделали, но легкий путь не для меня. и я ведь хочу сам все понять.

короче, решил взять с разборки суппорт в сборе — 1 500,0 руб.
приобрел так же:
тормозные колодки NISSHINBO в круг — 2 800,0 руб.
тормозную жидкость DOT 4 — 2 литра — 900,0 руб.
смазка для суппорта — 1 баллон — рублей 200,0
смазка для колодок — 2 пакетика — 129,0 руб.
капельница медицинская — 2 шт. — 25,0 руб.
шприц медицинский — 15,0 руб.

по ходу был проштудирован интернет по вопросу прокачки тормозов, как неизбежной процедуры при замене суппорта в сборе. и понеслась…

начинать замену суппорта рекомендую с … открытия капота и доливания с запасом (то есть выше отметки MAX) в бачок тормозной жидкости:

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

затем отстыковываем тормозной шланг. для этого торцевой головкой на 12′ скручиваем соединительный болт:

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

рекомендую начать с соединительного болта тормозного шланга потому, что пока суппорт закреплен болтами, можно легко отсоединить тормозной шланг, в противном случае, вам придется одной рукой удерживать болтающийся на коротком шланге суппорт, а второй рукой пытаться приложить усилия для выкручивания соединительного болта. и все это в ограниченном пространстве арки 🙂

АХТУНГ! как только сделаете пару оборотов ключом расслабив соединительный болт, из шланга начнет сочиться тормозная жидкость!
но нам это не страшно. мы же начали работу с доливания тормозной жидкости. это даст нам достаточный запас времени закупорить тормозной шланг — тормозная жидкость сочиться медленно.

для закупоривания тормозного шланга используем применяемую в сантехнических работах монтажную ленту:

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

обматываем сантиметров 40-50 ленты на соединительный болт (его диаметр немного меньше внутреннего диаметра стыковочного кольца тормозного шланга) и закупориваем тормозной шланг, походу фиксируя его за пластиковую трубку:

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

теперь тормозная жидкость не убежит и мы можем спокойно снимать и сколько угодно долго манипулировать с суппортом без опаски, что за время работ в тормозной системе вместо вытекшей жидкости окажется воздух 🙂

откручиваю крепежные болты и, поскольку суппорт заклинило и он зажал диск, снимаю его с помощью рукоятки молота:

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

пару слов о доноре. при выборе суппорта на замену особо следует обратить внимание на:
1. цельность главного пыльника, защищающего поршень от грязи, резинка должна быть
без трещин, потертостей и прочих дефектов;
2. цельность обеих пыльников пальцев (направляющих) кронштейна суппорта.
3. отсутствие ржавчины на поршне:

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

узнать на месте о главном: не впаривают ли Вам заклинивший суппорт, достоверно не удастся. проверяется это только после установки. но мне повезло. пыльники целы и суппорт рабочий.

разобрал донора на составные части, зачистил все что можно от грязи, особенно держатели колодок, снял с использованных колодок прокладки и крышки (по хорошему их конечно заказать новые, но пока не до них).

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

по Фэншую обработал спец смазкой неконтактные поверхности колодок, прокладки и их крышки:

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

с профилактической целью чуть пшикнул WD-40 между пыльником и поршнем, дал впитаться смазке, тисками вдавил поршень в корпус цилиндра:

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

смазкой для суппортов обработал пальцы (направляющие) кронштейна суппорта, предварительно отчистив их и их каналы в кронштейне суппорта от предыдущей смазки — литол (скорее всего). так как у него рабочая температура от +30 до +130 (всего!). а у новой смазки до +400! :

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

ей же смазал и крепежные болты суппорта, чтоб на будущее было не сложно выкручивать при необходимости:

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

перед вставкой колодок в собранный суппорт прошелся так же смазкой по ушкам колодок:

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

собранный и готовый к установке суппорт:

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

закрепил суппорт на место. пристыковал обратно тормозной шланг.
АХТУНГ! следите за тем, что бы в канал суппорта и тормозного шланга не попали инородные частицы: песок, грязь и т.д. для этого, перед снятием лучше все как следует отмыть от грязи.

3. Прокачка тормозов.

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

сразу скажу, не так страшен черт, как его малюют.
НО без напарника тут не обойтись. традиционно, в добровольно-принудительном порядке на роль бесплатной рабочей силы была рекрутирована любимая жена, которая все это время, пока я карпел над суппортом, мыла машину)))

ОООчень подходит для целей прокачки тормозов обычная капельница из аптеки. ибо ее резиновый наконечник как раз подходит по диаметру на клапан прокачки. к тому же прозрачный корпус позволит видеть выход пузырьков воздуха из тормозной системы.

итак, снимаем защитный колпачок с клапана прокачки и надеваем на него капельницу:

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

далее проверяем уровень тормозной жидкости в бачке и при необходимости доливаем (делаем опять выше отметки MAX). слить то мы всегда сможем излишек, или опять же шприцем выбрать прямо из бачка. а вот если система соснет воздух то придется уже прокачивать ее целиком, а не одно колесо.

САМЫЙ ответственный момент:
(обязательно надеваем защитные очки, а то мне прилетело несколько капель тормозухи в глаз, пришлось полчаса промывать холодной водой) и ослабив гайку клапана прокачки командуем сидящему за рулем помощнику, что бы он плавно но сильно и до упора выжал педаль тормоза и не отпускал! сами же в это время следим как по капельнице начинает вперемешку с пузырьками воздуха течь тормозная жидкость:

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

ЕСЛИ в начале всей операции Вы долили тормозухи и как следует закупорили тормозной шланг на время снятия суппорта, то одного нажатия на педаль должно хватить — быстро пройдет по капельнице чуть пузырьков и пойдет чистая тормозуха. В ЭТОТ момент быстро закручиваем до упора гайку клапана прокачки и ТОЛЬКО после его надежной фиксации даем команду помощнику отпустить педаль тормоза.

ЕСЛИ же по капельнице после первого нажатия на педаль тормоза идет и идет тормозуха в перемешку с пузырьками воздуха, то закрутите гайку клапана прокачки, отпустите педаль тормоза, ПРОВЕРЬТЕ уровень тормозухи в бачке, долейте при необходимости и повторите всю операцию, пока из клапана прокачки не пойдет чистая тормозуха.

если все прошло благополучно, накрываем колпачком клапан прокачки, еще раз проверяем надежность фиксации соединительного болта тормозного шланга, крепежных болтов суппорта.

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

теперь все как и должно быть. суппорт не клинит. диск не греется. у меня счастья полные штаны! рад как ребенок, что смог сам решить такую проблему 🙂

Надеюсь мои опыт будет полезен Вам, читатели. Спасибо!
мой юбилейный 20 пост в БЖ 🙂

далее, замена колодок в круг, но это будет уже другой пост 🙂
успехов!

Источник

Клин задней колодки. Ревизия всех суппортов

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Доброго времени суток, друзья!

Так и хочется сказать, что с машиной ничего не происходит, заливаю себе бензин и омывайку и езжу, не зная даже, о чём написать в бортжурнал. В целом так и есть, но всё же со времени последней записи, одна неприятность, растянувшаяся на пару месяцев, случилась, о ней и расскажу.

В один субботний вечер пару месяцев назад приехал я на стоянку, припарковался и, выходя из машины, почувствовал неприятный запах. Подумал было, что где-то в окрестностях жгут какую-то дрянь уже было хотел пойти домой, но запах был подозрительно близок, подойдя к заднему колесу с водительской стороны, стало ясно, что пахнет от него. Протянув руку к колесному диску, стало ясно, что к чему, он был неестественно теплым, к тормозному вообще побоялся прикоснуться. Очевидно, что суппорт подклинило. Неприятно, конечно, но что поделаешь, решил дождаться утра, всё же время светлое будет и разобраться что к чему.

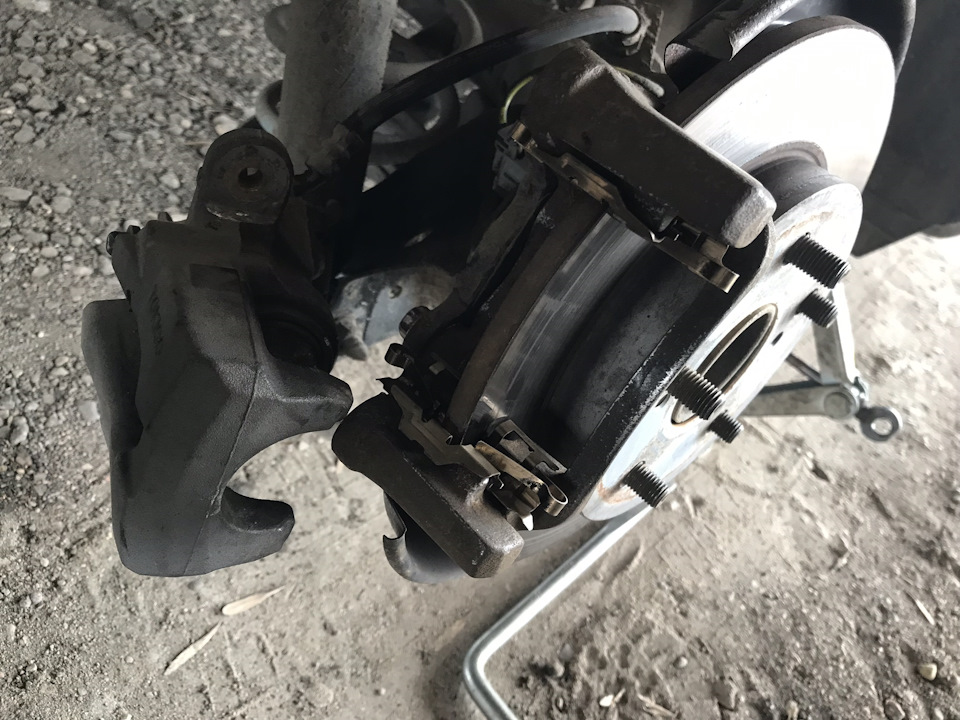

На следующий день пошел смотреть. Изначально мысли мои было о ручнике, но при разборке, стало понятно, что он не при чем, а дело в направляющих колодки, т.к. еле сумел вытащить ее из посадочного места. Колодка предстала не в самом лучшем виде, покрошилась от перегрева:

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Её же направляющие имели вполне себе приличный вид на само деле:

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

На правом колесе с виду дела были хуже, но колодки в них ходили без проблем:

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

На самом деле ситуация была обидной вдвойне, во-первых, буквально через пару недель, сменив летнюю резину, я собирался провести очередную профилактику тормозной системы в том числе и чистку скоб суппортов с направляющими колодок, т.к. до этого всегда упускал из виду данную процедуру, а лишь смазывал направляйки и тормозные пластины, во-вторых, сами колодки были заменены прошлой весной и не проходили еще и 15 тысяч, но что поделаешь, нужно было заказывать новые комплект направляющих колодок и колодки. За тормозной диск я тоже переживал, но он как и колодки был почти новым, решено было поездить чуть и посмотреть, не повело ли его, а потом уже принимать решение по замене.

Раз уж надо было все равно ставить машину на время ожидания запчастей, то решил в тот день снять было снять скобы всех суппортов, чтобы вычистить их и поменять смазку на направляющих. Но не все оказалось так легко, как хотелось бы: заклинившая колодка была внутренней и один из двух болтов, держащих скобу, прикипел, по итогу резьба на нем сорвалась и пришлось мне еще и заказывать его. В отличие от колодок и направляющих, болт был из Эмиратов с доставкой через пару недель, собственно на столько и решил я отложить чистку скоб и замену смазки, исходя из того, что со времени прошлой профилактики и год еще не прошел, что там может случиться да и задние направляйки были в порядке. Конечно, тут я по итогу ошибся, стоило посмотреть на передние, но обо всём по порядку.

Первая партия запчастей пришла и в выходные я отправился возвращать машину к движению. Направляющие колодок взял оригинальные (арт. 04948-12030):

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Колодки же снова ATE (арт. 13.0460-5769.2), т.к. претензий к ним за год у меня не было:

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

После замены колодки снова стали без проблем ходить в суппорте, оставалось дождаться болта.

Так уж сложилось, что как раз, когда он пришел, случились у меня проблемы со здоровьем и физически был не в состоянии провести намеченные процедуры. Тогда, в начале апреля, доехал лишь до сервиса, чтобы мне сняли старый болт и поставили новый (арт. 90105-10404):

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Кстати, вместе с болтом было решено еще заказать керамическую смазку, чтобы избежать повторения данной ситуации в будущем, всё же как-то не задумываясь о возможности прикипания, закручивал раньше болты. Выбор мой пал на смазку проверенной компании CRC — CRC Ceramic Paste (арт. 30344). Более подробно о ней можно прочитать тут:

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

А после же выздоровления началось как-всегда, то ленно, то нету нужного количества времени, т.к. отделаться пару часиками не удалось бы, что понимал. И вот наконец все звезды сошлись и в эти выходные занялся суппортами.

Стоит отметить, что за те 1.5 месяца и примерно тысячу километров пробега, что я проездил после замены направляющих скоб и колодок, проблем больше не возникало, а тормозной диск не бил, поэтому решено было диски не менять.

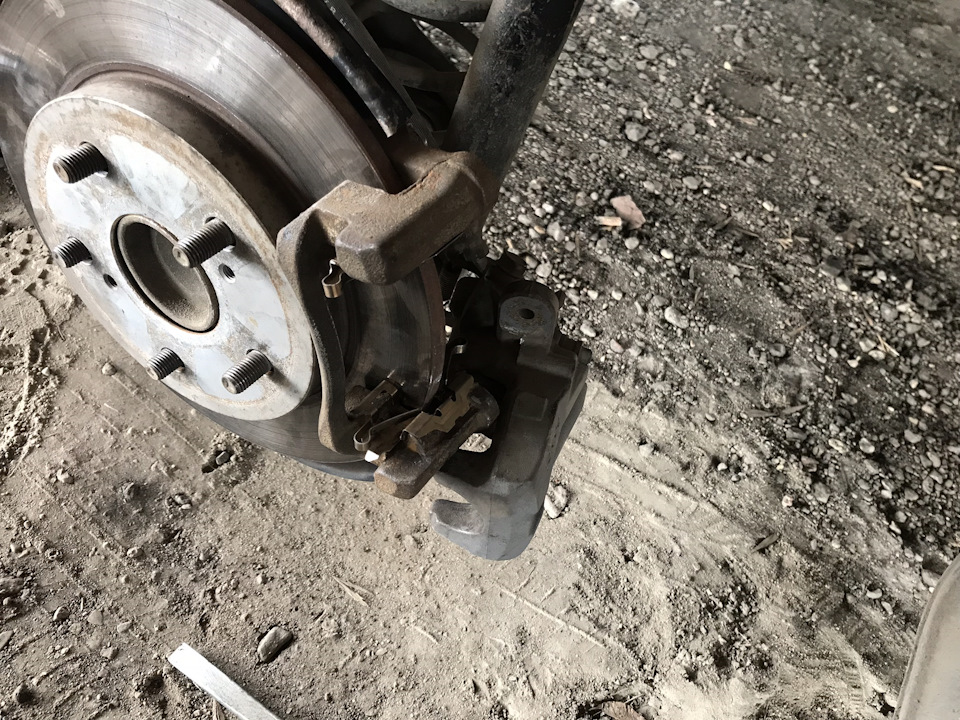

Начал я с задних суппортов, гари от колодок и грязи на них, конечно, прилично:

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

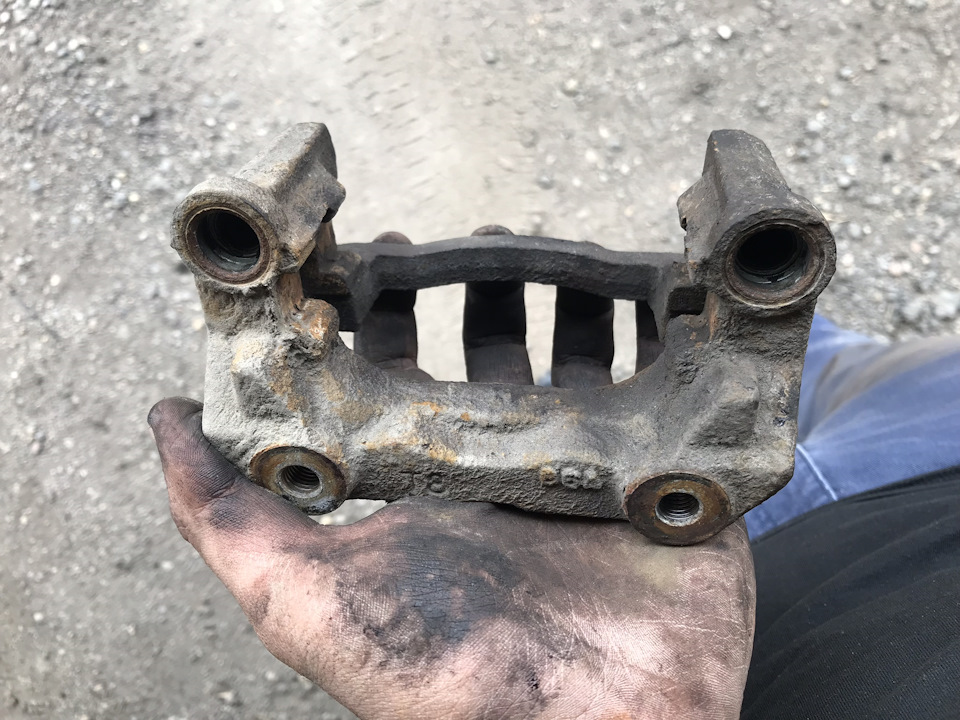

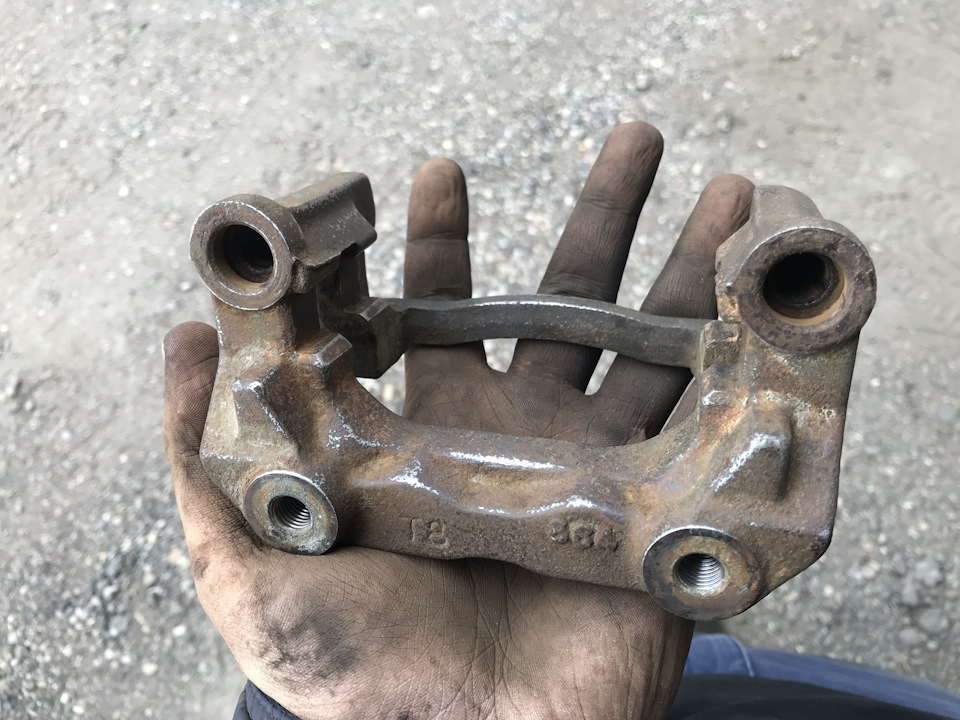

Спец насадок на дрель у меня нет, поэтому чистил грубой наждачкой, неидеально, но, думаю, сойдет:

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

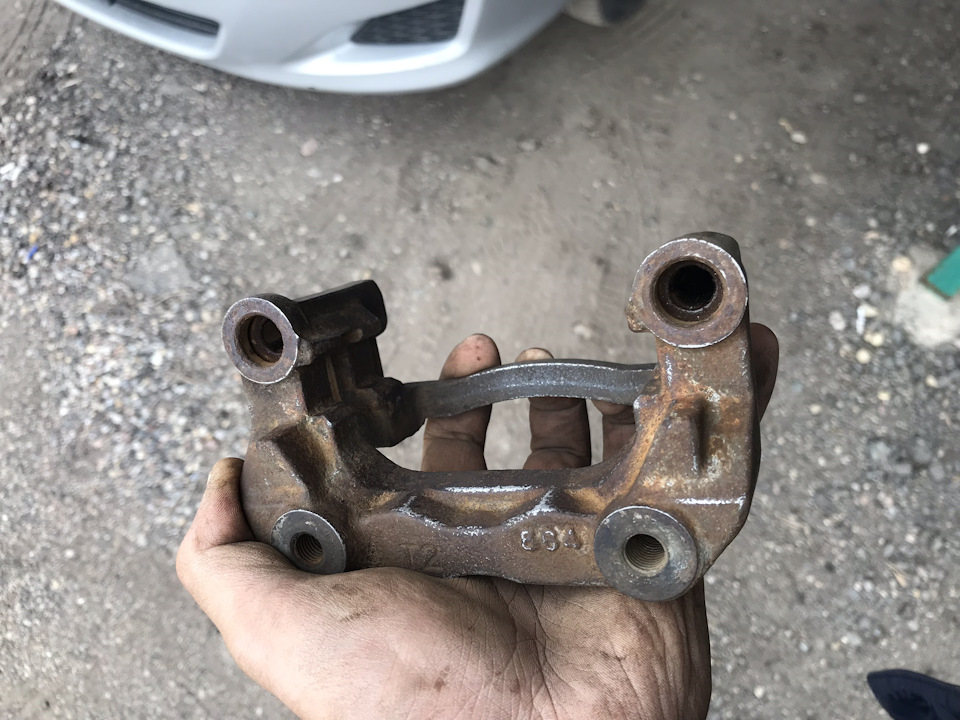

На втором колесе всё такое же:

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

С новыми скобами надеюсь, что больше проблем таких не будет, я же в свою очередь буду внимательнее к ним:

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

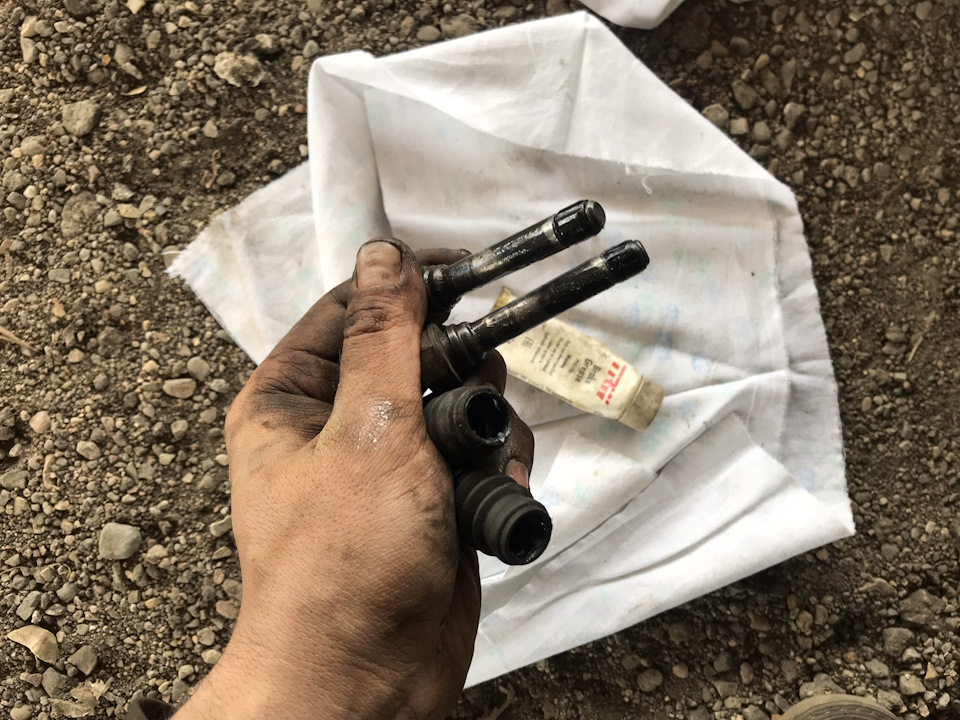

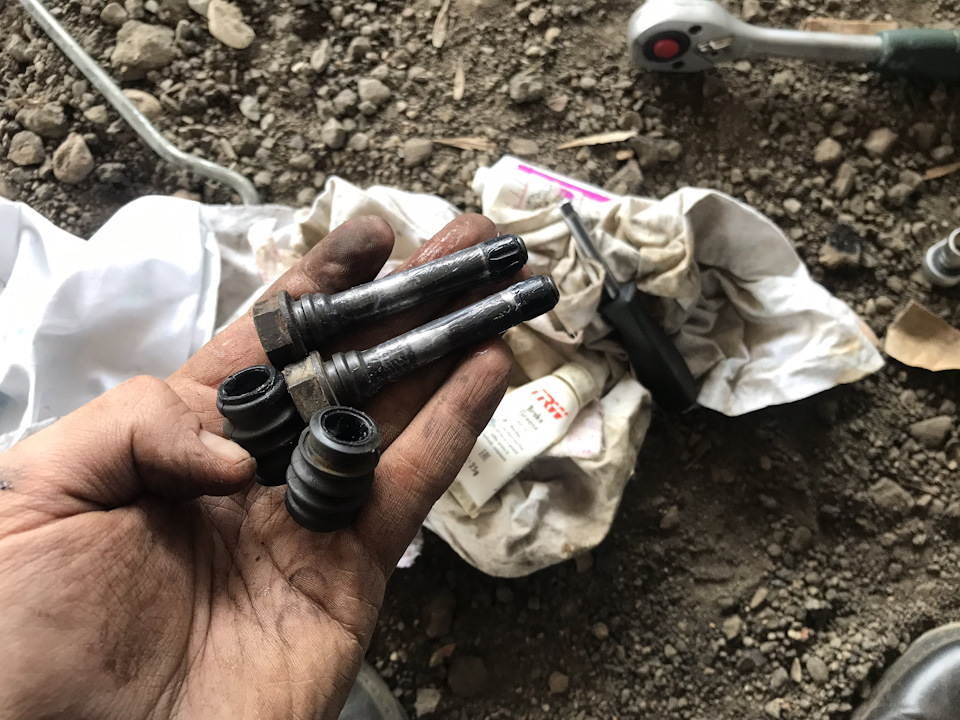

Направляющие потерты, но еще вполне походят, я думаю. Смазал как всегда TRW Break Grease (арт. PFG 110):

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

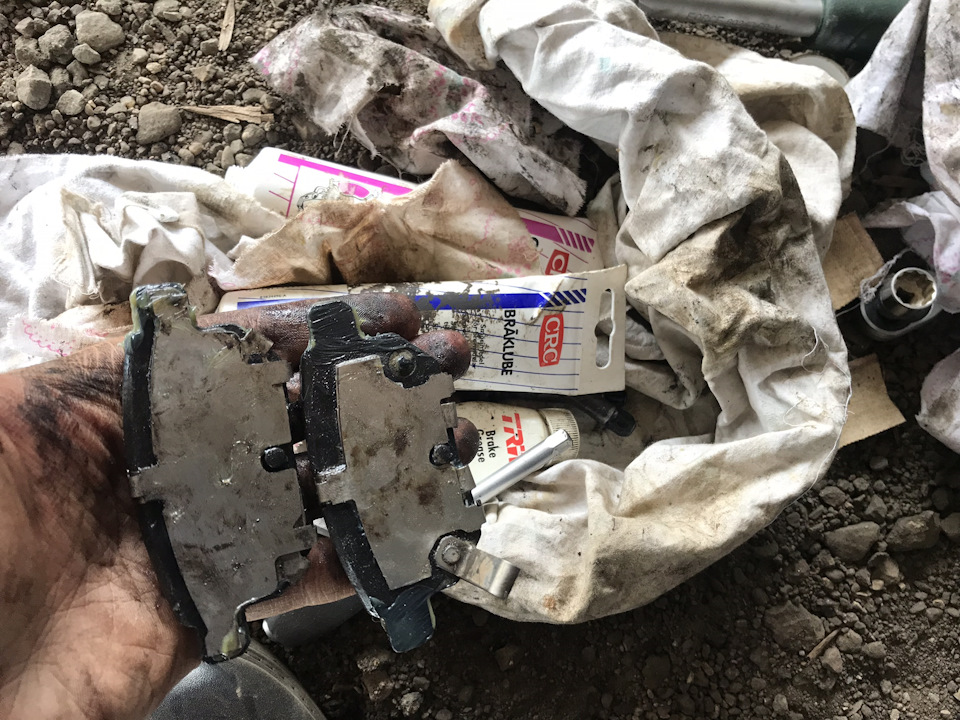

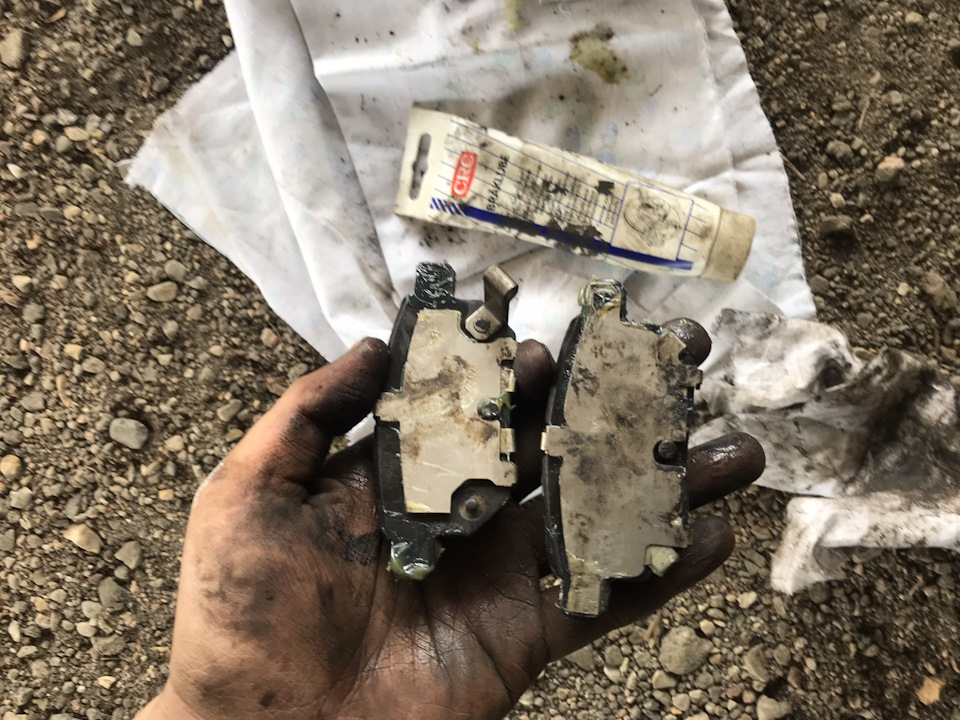

Тормозные пластины и торцы колодок зачистил и смазал еще при замене колодок, но всё же и в этот раз решил обновить смазку. Тут так же без изменение — CRC Bracklube (арт. 30591):

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

И вот я подошел к неприятному моменту. Казалось бы, если смазываешь каждый год направляющие, если пыльники у них в порядке, то какие могут быть проблемы, не так ли? Вот мне так думалось, потому-то я и не мог больше месяца выделить время на обслуживание… Приступив к передним суппортам, оказалось, что есть проблемы с направляющими, они были не только в смазке, но и в грязи, похожей на ржавчину:

Источник

Причины клина суппорта после замены колодок

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Всем доброго времени суток!
Одна из самых распространённых проблем.
Регулярно народ рассказывает про то что всё было хорошо, поменяли колодки — начали очень сильно греться.

Иногда всё сразу видно

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Но так «везёт» далеко не всегда!

Да, особо упоротые не заглянут под пыльник при этой процедуре

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

А ведь стоит это сделать!

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Тут его даже умудрились вдавить

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

И до замены проблем не было.
И я в это охотно верю, т.к. рабочая область блестит!
А если вдавить его то клин неминуем!
На фото ну очень запущенный случай, тут это надо постараться такой затолкать. Правда регулярно сталкиваюсь с тем что таки заталкивают(

Поверхность поршня под пыльником должна быть идеально ровной, без ржавчины, налёта и засохшей старой смазки!
Иначе будет клинить. Давления развиваемого в тормозной системе хватит что бы вытолкать его при торможении, но назад он не захочет возвращаться!

Но выявить эту причину просто при последующем разборе. Да и то усилие с каким вдавливается или вкручивается поршень каГбэ намекать будет…

А вот следующая намного интереснее)

При замене колодок поршень вдавился без проблем, но начался сильный нагрев. При последующем разборе полётов никаких косяков не выявлено, поршень вдавливается без особых усилий, суппорт без проблем скользит на направляйках…

А причина кроется в дисках…

У тех кто ездит довольно спокойно диск постепенно начинает обгнивать…

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Особенно это усугубляется если подклинивали направляйки…

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Причём обгнивает и изнашивается он не равномерно!
Паралельность ОСНОВАНИЯ колодки и поврехности диска становятся ниразу не паралельными!

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

В итоге при установке новых колодок на такие диски начинает перекашивать поршень.
Как такое может быть? Там же зазора нету для перекоса! Это всё выдумки…

Нет это суровая правда жизни…

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Специально пометил маркером для лучшего понимания что где тёрло.
Задиры возле донышка поршня находятся с противоположной стороны натёртостей которые были возле сальника суппорта.
И да, смазывающие свойства тормозухи, в которые многие верят, тут не помогли…

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Не забывайте подписаться на мой Instagram — docent_86

PS! Помните, пока Вы думаете нажать на кнопки «Нравится» и «Поделиться» или нет, где-то еще один неуч собирает суппорт на тормозухе и смазывает направляйки графиткой…

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Комментарии 48

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Простите за неграмотность, а что не так с графиткой и сборкой на тормозухе?

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Поменяли колодки, диск, направляйки поменяли и смазали смазкой для направляек. Подклинивает в определённом месте, при вращении рукой

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Попробуйте ещё и текст почитать, не толькоикартинки по диагонали смотреть

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

У меня сейчас такая история🤨

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

У меня вопрос, я не особо опытный механик и стаж водителя евсего 4.5 года.
Можно ли продлить жизнь поршням суппорта если колодки менять раньше времени, то есть вот износились скажем колодки на 20% и поменять их
Какие аргументы при этом в голове у меня: мол поршень при таком износе колодок выдвинется совсем чуть и соответственно меньше площадь «заражения»
Спасибо за ответы)

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

логика в этом есть, но экономической выгоды нет

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

вопрос — супорты оба перебраны, поршня новые, шланги новые, езжу много диски не ржавые. Клинят оба передних колеса. Машина ниссан терано2 с абс. Может блок абс шалить? Или главный?

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Напечетал в сердцах, сори за опечатки!

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Очень к стати Ваш пост! Мозрела проблемма с левым суппортом, клинит, аж руль дергается в лево рывками (в БЖ у меня есть описание симптомов). А сей час вообще на не ровной дороге грохот стоит и скрежет, как будто ща всё там на землю рухнет, жесть. В гараже снимал правое колесо, болтика крепления нет, вернее срезало его, хз что с этим делать, откидывал суппорт с колодками, все в рже, тормозной цилинтр вообще вдавить не смог, так он и не высовывался, колодки так и поставил на место. Одна направляющая родная, другая БОЛТ и тот в свободном ходу. Езжу на короткие дистанции, а сердце кровьб обливается, дребезжанее, гррохот, скрежет ужас одним словом. В предвидении предстоящей обслуги были купленны колодки и тормозная ate, но горожа сейчас нет, а на улице шрязновато. Вот и мучаюсь, а по уму всё хочется сделать, всё снять, почистить, собрать, прокачать! Тормоза это важно! Скиньте ссылку с подробностями и нюансами как это всё по уму сделать, буду признателен!

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Привет. По г4 есть полные подборки в путеводителе по тормозам

Источник

11 причин, почему клинят передние тормоза

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Вопросы, рассмотренные в материале:

Какие повседневные манипуляции проделывает каждый человек, передвигающийся в течение дня на автомобиле? Он садится в свою машину, запускает мотор, прогревает его немного и начинает движение. И вот тут его может ожидать неприятный сюрприз: автомобиль не едет! Если такого раньше не случалось, то водителю трудно понять, в чем дело, особенно если его стаж вождения еще не очень большой. Причины, почему клинят передние тормоза, могут быть разными. Чтобы научиться их различать и устранять, нужно сначала разобраться в теоретической стороне вопроса.

Принцип работы тормозов

От исправности и корректной работы тормозной системы автомобиля зависит, сможете ли вы нормально на нем ездить или нет. Закон запрещает передвигаться на машине, в которой сломаны или клинят тормоза, даже если это незначительная неисправность. Подобное все равно небезопасно как для вас, так и для других участников дорожного движения.

Чтобы разбираться в возможных неисправностях, понимать, почему клинят передние тормоза, нужно иметь представление о принципе их действия. Тормозная система в современных машинах состоит из тормозных дисков либо барабанных колодок, которые механическим путем при необходимости замедляют скорость движения автомобиля. Схема работы системы такая: нажимается педаль тормоза, поршень в главном тормозном цилиндре двигается, «подгоняя» тормозную жидкость, которая, в свою очередь, проходя по магистралям, оказывает влияние на тормозные цилиндры колес. Они прижимают к дискам или барабанам колодки, снабженные фрикционной смесью. Это приводит к торможению.

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Кроме того, тормозная система снабжена расширительным бачком для тормозной жидкости и вакуумным усилителем, благодаря которому достаточно лишь слегка надавить на педаль. Есть достаточно моделей автомобилей, оборудованных специальной электронной системой (АБС), которая не позволяет колесам заблокироваться в момент торможения.

Рекомендуем

2 причины, почему клинят передние тормоза, и как все исправить

Передние тормоза клинят по разным причинам.

1. Проблемы с суппортом.

Если появился неприятный характерный скрип, это верный признак неисправности суппорта. Либо его пора менять по причине износа, либо пришло время для диагностики.

Бывает, что в автомобиле суппорт не только скрипит, но еще и не работает во время движения. Вот почему в таком случае клинят передние тормоза. То есть, вы тормозите педалью, но после того как отпустили ее, суппорт не срабатывает, колодки не отходят от дисков тормозов, машина неконтролируемо притормаживает. Это не только опасно, но и вызывает перегрев и износ всей тормозной системы.

Если подобное наблюдается сразу на двух передних колесах, можно предположить, что вас ожидает серьезный дорогостоящий ремонт по замене и суппорта, и колодок, которые, скорее всего, истерлись до основания. Потому что велика вероятность того, что проблема с суппортом возникла уже давно, а вы ничего не замечали и продолжали ездить, усугубляя картину. Если сможете своими руками произвести установку, то все обойдется немного дешевле. Но не спешите сразу расстраиваться: возможно, суппорт абсолютно цел, однако стоит неровно. Тогда нужно просто убрать перекос, и проблема блокировки колес на этом будет решена.

Рекомендуем

Если вы разобрались, почему клинят передние тормоза, и дело оказалось в суппорте, но он при этом совершенно не изношен, то попробуйте своими силами решить проблему. Сначала приподнимите автомобиль домкратом и открутите переднее колесо, которое клинит. Теперь можно извлечь суппорт. Учтите, что не во всех марках машин суппорт откручивают по часовой стрелке, может быть и наоборот. Далее следует ключом выкрутить поршень и аккуратно извлечь его из цилиндра. Внимательно проверьте все демонтированные детали на предмет образования ржавых или коррозийных пятен, сколов, прочих дефектов и тщательно проведите зачистку найденных огрехов.

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Возможно, причиной того, что клинят передние тормоза, является чрезмерный износ суппорта, и тогда простой зачисткой обойтись не удастся. Придется прибегнуть к шлифовке поржавевших областей. После того как ржавчина снята, нужно слить жидкость из суппорта, вынуть и хорошо вычистить уплотнительное кольцо, особенно место, где оно крепится. После полного высыхания снова можно залить жидкость и произвести обратную сборку. При этом будьте очень аккуратны, не заденьте и не повредите пыльник, который нужно заменить, если окажется, что на нем уже есть трещины.

Все действия по устранению причин, из-за которых клинят передние тормоза, описанные здесь в нескольких абзацах, в действительности не очень-то простые, и на их выполнение нужно много времени и сил. Если не хотите заниматься этим слишком часто, каждые полгода производите смазку суппорта специальным средством (WD-40), противостоящим возникновению коррозии. И хотя бы раз в год самостоятельно проверяйте, не разорван ли пыльник, нет ли на суппорте трещин, сколов, ржавчины и прочих дефектов.

2. Заклинивание тормозных колодок.

Это еще одна причина того, почему клинят передние тормоза. Происходит «прикипание» тормозных колодок к дискам либо барабанам. В результате передние колеса не крутятся, и авто остается на месте. Такое может случиться, если:

Ситуация, конечно неприятная, потому что если клинит передние колеса, вы не можете тронуться с места, а, следовательно, на СТО попасть не получится. Придется справляться своими силами. Приведем последовательность действий в данном случае.

Для начала следует определить, какое из передних колес клинит. Снимите машину с ручника и поставьте на нейтральную передачу. Теперь берите домкрат и проверяйте с его помощью по порядку каждое колесо, вращается ли оно. Заклинившее крутиться не будет. Дальнейшие действия выполняются по осям.

К примеру, дело в передних колодках, и вы разобрались, почему клинят передние тормоза. Какие действия теперь предпринимать? Следует отметить, что дисковые тормозные системы разблокировать довольно просто.

Сначала следует снять переднее колесо, которое клинит. Затем при помощи отвертки с плоской рабочей поверхностью отсоединить прилипшие колодки от тормозного диска. Потом проверить, начал ли свободно вращаться диск. Если да, то осталось установить колесо на свое место и спокойно ехать.

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Чтобы в будущем не ломать голову над тем, почему клинят передние тормоза, позаботьтесь заранее о том, чтобы автомобиль не подвергался поломкам. Постарайтесь выполнять две рекомендации, которые должны войти в привычку:

Это делается очень просто. Если знаете, что тормозные колодки мокрые, во время движения несколько раз намеренно притормозите. Вот и все. Теперь можно ставить машину в гараж, вопрос, почему клинят передние тормоза, у вас после этого не возникнет.

Рекомендуем

Другие причины, почему клинят передние тормоза

Передние колеса клинят не всегда одинаково, это может проявляться по-разному. Могут «заедать» сразу оба передних колеса, и вы просто не сумеете сдвинуться с места. Случается, что они вроде бы крутятся, но с большим трудом, издавая скрип. Это опасная ситуация, особенно если не придать проблеме значения и продолжать ездить. Может клинить только одно переднее колесо, в то время как другое свободно крутится. Рассмотрим возможные причины.

Между поршнем главного цилиндра и толкателем обязательно должен быть достаточный зазор, чтобы педаль нормально ходила. Это поддается регулировке.

Это не означает, что она треснула или совсем разорвалась, возможно, просто растянулась. Есть такое понятие, как усталость металла, и ослабленная пружина уже не будет функционировать нормально, ее лучше заменить.

Он может клинить по нескольким причинам. Возможно, разбухла диафрагма, защемлен защитный колпачок либо уплотнитель крышки. Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Обратите внимание на регулировочный болт усилителя. Он не должен быть слишком зажат. Важно, чтобы он чуть-чуть выступал над поверхностью главного цилиндра.

Проблемы могут быть разные: прокладка истирается, рвется, становится слишком тонкой. Это обычно приводит к повреждению самой колодки, поэтому менять в таком случае приходится и ее, и накладку. Важно: если меняете изношенную прокладку, то парную к ней тоже следует заменить, они должны быть одинаковы по толщине, иначе машину будет уводить с линии движения в сторону.

Такая неприятность может случиться в любом автомобиле, поэтому нужно уметь с ней справляться. Причины такой ситуации бывают разные: тормозная жидкость низкого качества, неровное положение корпуса цилиндра в суппорте, ржавчина и коррозия на рабочих поверхностях поршня. Разберите проблемный цилиндр, все составляющие вычистите, промойте тормозной жидкостью, соберите систему и проведите прокачку. Залейте тормозную жидкость хорошего качества.

Манжеты главного цилиндра или колесных цилиндров разбухают от попавших в тормозную систему жидкостей вроде масла, бензина и других. Это клинит цилиндры, как результат — возникает проблема с тормозами. Но стоит лишь произвести замену манжеты, и все наладится. Рекомендуется хоть иногда проверять состояние манжет, а разбирая автомобиль (неважно, по каким причинам), заменять их, даже если на вид эти элементы абсолютно целые.

Их нужно прочистить, смазать, и вам больше не придется думать, почему клинят передние тормоза.

Это трудоемкий процесс, большой и грязный кусок работы, однако запчастей не понадобится, то есть расходы на ремонт будут минимальными. Нужно очистить отверстие и провести прокачку тормозной гидравлики.

В данном случае разобраться, почему клинит передние тормоза, смогут лишь опытные автовладельцы, которые уже не раз разбирали и собирали различные системы своей машины. Лучше доверить диагностику специалистам: они найдут причину неисправности и сразу займутся ремонтом.

Клинит дисковый тормоз на машине. Смотреть фото Клинит дисковый тормоз на машине. Смотреть картинку Клинит дисковый тормоз на машине. Картинка про Клинит дисковый тормоз на машине. Фото Клинит дисковый тормоз на машине

Нередко бывает, что достаточно лишь хорошо зачистить и смазать необходимые детали. Просмотрите шланги, в порядке ли они. Часто случается, что шланг пережат держащим его хомутом, особенно если он покрылся коррозией. Это тоже может стать причиной того, что клинит передние тормоза. Лучше всего в таком случае, конечно, заменить хомут на новый. Но можно просто слегка ослабить его, а шланг хорошо продуть.

Пожалуй, не так просто сразу определить, почему клинит передние тормоза. Это может происходить по многим причинам, и если сами вы не очень разбираетесь в работе систем автомобиля, то лучше доверьте осмотр и ремонт машины специалистам СТО. Ведь исправная тормозная система — это залог как вашей безопасности, так и других участников дорожного движения.

Клинят передние тормоза. Причины, устранение. Смотрите видео:

Источник

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
