Владельцы мопедов и легких мотоциклов «Восход» и «Минск» последних лет выпуска по достоинству оценили преимущества бесконтактной электронной системы зажигания (БЭСЗ) перед традиционной, контактной — более надежный пуск, стабильность работы и нетребовательность к обслуживанию. Чтобы грамотно ее эксплуатировать, находить и устранять неисправности в системе, многие читатели просят рассказать о принципе действия и устройстве электрических приборов БЭСЗ.

Предлагаем вниманию мотоциклистов материал, подготовленный сотрудниками НИИавтоприборов кандидатом технических наук А. АЛЕКСЕЕВЫМ и инженером Н. ВИХОРЕВЫМ. Вместе со статьей «Проверка электронной системы зажигания» («За рулем», 1983, № 7) он отвечает почти на все вопросы, встретившиеся в письмах читателей.

К основным узлам и деталям бесконтактной системы зажигания относятся: генератор переменного тока, блок «коммутатор—стабилизатор» (БКС), катушка зажигания (высоковольтный трансформатор), высоковольтный провод, свечной наконечник, свеча зажигания. Применяемость основных узлов системы зажигания указана в табл. 1.

Таблица 1. Применяемость приборов системы зажигания на мопедах и мотоциклах

«Восход—3М»
«Минск» ММВЗ—3.112.1

Генератор вырабатывает энергию для питания светосигнальной аппаратуры и системы зажигания. В него встроен датчик момента искрообразования на свече. На полюсах статора (см. рисунок) расположены обмотка 1 питания бесконтактной системы зажигания и обмотка 2 питания светосигнальной аппаратуры. Выводы этих обмоток и обмотки 3датчика соединены с винтовыми клеммами на металлической крышке генератора.

При вращении ротора в обмотках статора наводится ЭДС, которая подается на вход БКС. За один оборот ротора в обмотке датчика наводится один импульс ЭДС, который вызывает образование искры на свече.

Генераторы 26.3701 и 43.3701 имеют одинаковую конструкцию, но различаются габаритными и посадочными размерами, а также напряжением светосигнальной цепи.

Катушка зажигания — двух типов: Б300Б в пластмассовом (из карболита) корпусе и 2102.3705, обмотки которой опрессованы морозостойким лолипропиленом. По параметрам катушки идентичны и взаимозаменяемы. Они имеют первичную обмотку 4и вторичную 5, соединенные по автотрансформаторной схеме.

Блок «коммутатор—стабилизатор» содержит электронный блок системы зажигания (I), стабилизатор напряжения с выпрямителем (II) для питания звукового сигнала.

Система зажигания работает следующим образом.

Принципиальная схема блоков БКС 251.3734, БКС 261. 3734 и подключение их на машине:
I — блок системы зажигания;
II — стабилизатор напряжения и выпрямитель;
1 — обмотка зажигания;
2 — обмотка освещения;
3 — обмотка датчика;
4 — первичная обмотка катушки зажигания;
5 — вторичная обмотка катушки зажигания.
R4* — регулировочный резистор 33—200 Ом,
V7* — КС147А для БКС 251.3734, Д814А для БКС 261.3734.

Импульсами ЭДС, возникающими при вращении ротора генератора в обмотке 1, через диоды V1, V5 и ограничительный резистор R1 заряжается накопительный конденсатор С1. Сигнал с обмотки 3 датчика поступает через диод V6 на управляющий электрод тиристора V4, который открывается, в результате чего предварительно заряженный конденсатор С1 разряжается на первичную обмотку 4 катушки зажигания. Во вторичной обмотке индуцируется импульс ЭДС высокого напряжения, который через высоковольтный провод и свечной наконечник подается на центральный электрод свечи зажигания.

Электронный стабилизатор напряжения содержит тиристор V5 и измерительный орган, состоящий из двухполупериодного выпрямительного моста V6, делителя напряжения из резисторов К3, К4, К6, конденсатора СЗ, стабилитрона V7 и диода V8. Тиристор V5 подключен параллельно обмотке 2. Когда величина напряжения, снимаемого с делителя, достигает напряжения стабилитрона V7, начинает протекать ток через управляющий электрод тиристора. Когда ток достигнет определенной величины, тиристор открывается и шунтирует обмотку 2. При смене полярности ЭДС тиристор закрывается. В зависимости от нагрузки, приложенной к обмотке 2, момент отпирания тиристора будет возникать в разное время, а при большой нагрузке тиристор может вообще не открываться. Чем больше нагрузка на генератор, тем меньшая часть энергии шунтируется тиристором V5. Таким образом действующее напряжение поддерживается на заданном уровне.

Электронный блок системы зажигания и стабилизатор помещены в один корпус, имеющий два штеккерных разъема. Весь монтаж с целью герметизации и повышения надежности залит пенополиуретаном. БКС 251.3734 работает в комплекте с генератором 26.3701 и обеспечивает напряжение светосигнальной цепи 6 — 9 В; БКС 261.3734 в паре с генератором 43.3701 дают 11,5 — 14,5 В.

Таким образом, в системе зажигания мопедов и мотоциклов по уровню напряжения можно различать три цепи: высоковольтную цепь, включающую катушку зажигания, высоковольтный провод, свечной наконечник и свечу зажигания; цепь заряда накопительного конденсатора, включающую зарядную обмотку, соединительные провода и штеккерные разъемы, БКС, первичную обмотку катушки зажигания; цепь датчика — включающую обмотку датчика, соединительные провода и штеккерный разъем.

Приступать к поиску причины неисправности в системе зажигания следует лишь убедившись, что топливоподающая система, карбюратор, воздушный фильтр и выпускная система в порядке.

Основные неисправности, возникающие в системе зажигания, и способы их устранения приведены в табл. 2.

Таблица 2. Основные неисправности в системе зажигания и способы их устранения

1.Неисправна свеча зажигания

2.Пробит свечной наконечник

3.Неисправна катушка зажигания

5.Нет напряжения на обмотке зажигания

6.Нет напряжения на обмотке датчика

Проверить исправность обмотки омметром и устранить нарушение контакта или замыкание

Проверить целостность обмотки и устранить обрыв или замыкание

2.Пробивается свечной наконечник

3.Мал сигнал с датчика

Отрегулировать зазор 0,3—0,5 мм между ротором и статором датчика

1.Неисправна свеча зажигания

2.Неисправен свечной наконечник

3.Пробивается высоковольтный провод

4.Неисправность соединительного провода

5.Сбился угол опережения зажигания

Проверить совпадение меток на картере двигателя и статоре генератора

Как обнаружить неисправный узел? Поиски ведут в такой последовательности: высоковольтная цепь — катушка зажигания — генератор — БКС.

Высоковольтная цепь. В первую очередь следует прбверить наличие искры. Для этого снимают свечной наконечник, отсоединяют его от высоковольтного провода и, держа конец этого провода на расстоянии 5 — 7 мм от «массы» двигателя, поворачивают коленчатый вал при помощи кик-стартера. Наличие искры свидетельствует об исправности системы зажигания, кроме свечи и наконечника.

Далее соединяют высоковольтный провод без наконечника непосредственно с центральным электродом свечи зажигания. Если при этом двигатель пускается и работает нормально — требует замены свечной наконечник, а если неисправность сохранилась — дело в свече.

Если нет искры или наблюдаются перебои в искрообразовании, надо проверить исправность высоковольтного провода, а также надежность его посадки в гнезде катушки зажигания.

Исправность катушки зажигания, БКС и генератора можно проверить посредством омметра или тестера.

В катушке зажигания возможны две неисправности — обрыв обмоток и внутренний пробой. Обрыв обмоток определяют при помощи омметра, измеряя сопротивление первичной обмотки (оно составляет около 3 Ом) и вторичной (7000 Ом). Внутренний пробой простыми средствами не обнаружить, и в этом случае проверить работоспособность катушки можно, заменив ее заведомо исправной любого типа, в том числе и автомобильной.

Исправность генератора можно проверить, измеряя сопротивления обмоток, в соответствии с табл. 3. Если значения сопротивлений сильно отличаются от указанных там, надо внимательно осмотреть статор
генератора, где можно обнаружить обрыв выводов обмоток или их замыкание. Замеченные неисправности, если есть возможность, устраняют пайкой.

Таблица 3. Характеристики обмоток

Блок «коммутатор—стабилизатор», обладая высокой надежностью, относится к не-ремонтируемым и неразборным изделиям. Частично судить об исправности обоих блоков можно после измерения сопротивления (которое должно быть бесконечным) между следующими выводами в разъемах: З—М, М—З, Д—М, З—К, К—З. Сопротивление между выводами М и Д должно составлять 0,3—1 кОм.

При измерении сопротивлений между выводами М—З и З—К можно наблюдать кратковременное отклонение стрелки прибора, что свидетельствует об исправности конденсаторов электронного блока.

Источник

Двух-контурное зажигание (полная версия)

Только закончил монтаж/настройку этой приблуды.
Пришел из гаража замерзший, с мозгами набекрень, но довольный как слон 😉
Фото и кое-какие заметки/подсказки коих я не встречал (или не замечал) на просторах интернета — постараюсь выложить завтра (08.12.15), т.е. сегодня ;-), вечером.
Ну сейчас в «люлю» — завтра на работу.

Поехали ☺
У токаря заказал пластину под два датчика Холла (чертеж Автор чертежа Евгений Травников). Как обычно, после выточки обработать напильником и наждачкой — чутка наипался токарь :-(.
Разметил отверстия, выставил датчики под 90°.

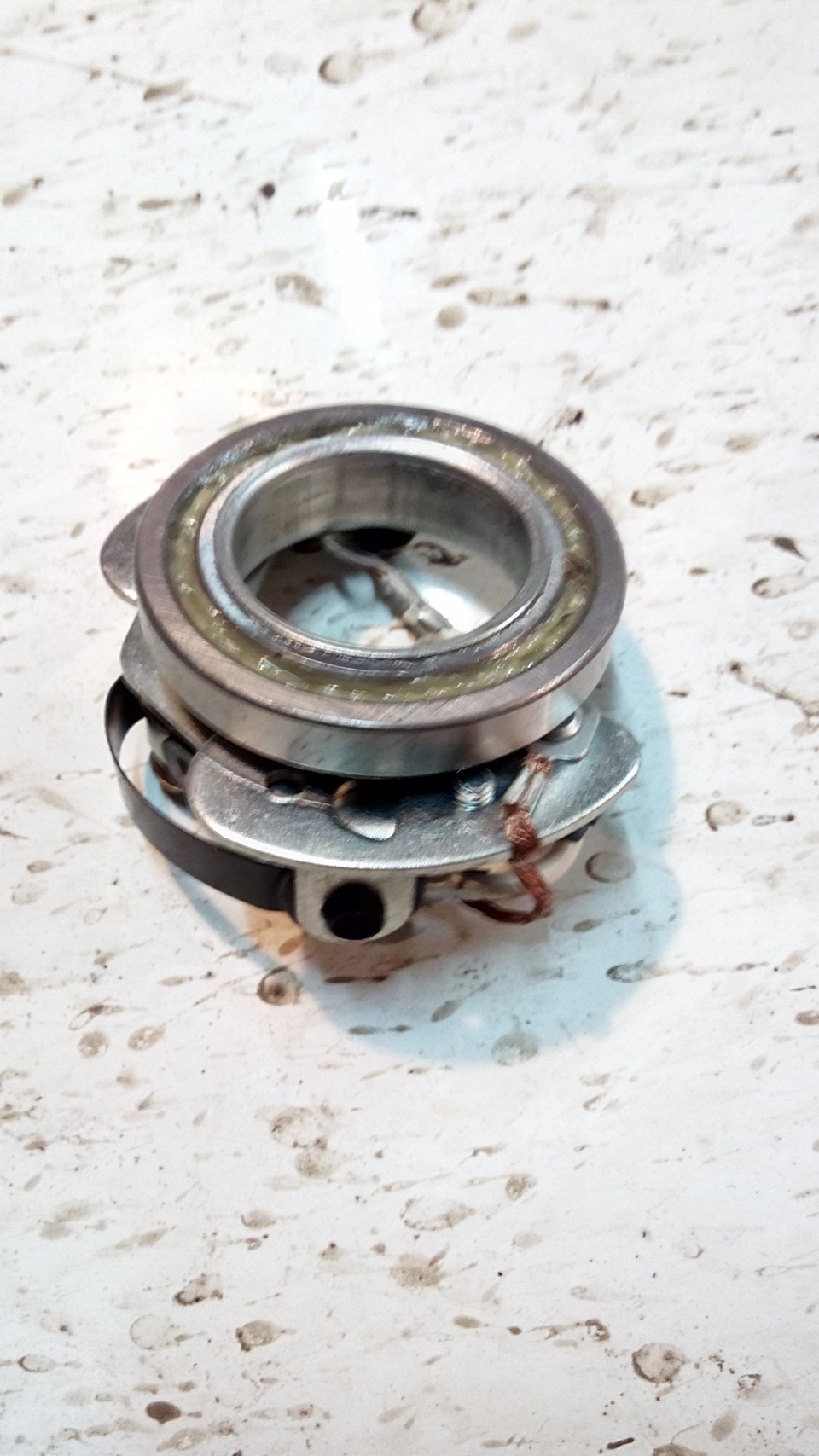

Приобрел пластину с подшем (кулачковое зажигание) — в последствии выкинул нах этот подшипник, т.к. начал клинить сразу после установки(((

Далее приобрел б/у трамблер (на удивление без люфтов) за «пузырь» и началось Действо ☺
Фоток как собирал трамб. не делал, думаю там ничего сложного. Кстати, шпильку под вакуум-корректор не стал вытачивать, а снял с «родной» площадки и запрессовал в новую 😉

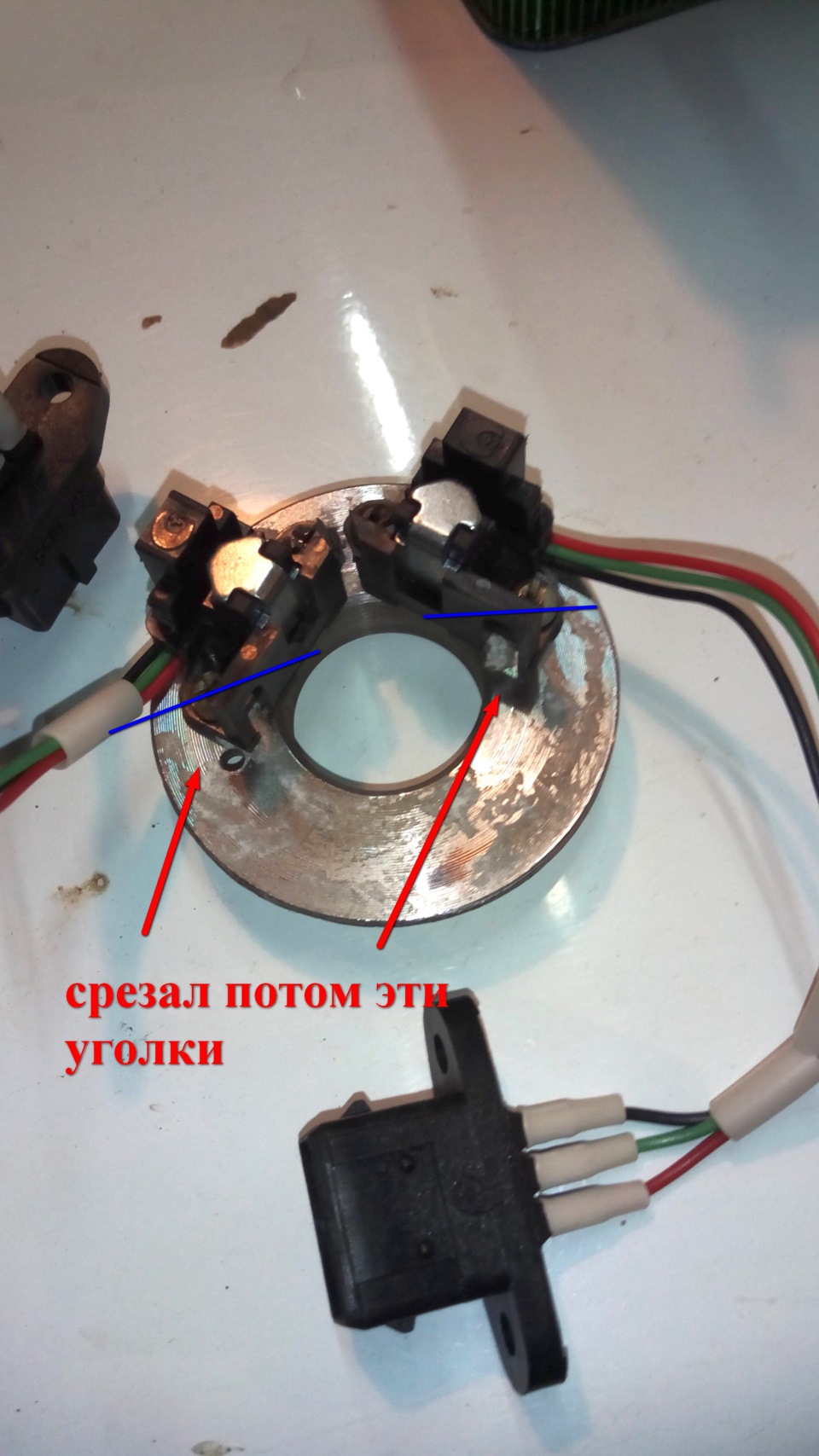

1-ый нюанс: шторки вала трамб-ра задевали за площадки датчиков, еще раз спасибо токарю — на 1 мм ошибся по высоте. Пришлось подложить под вал сталистую шайбу, чтоб приподнять его.

Затарился:
1) Коммутатор ВАЗ-2108 — 2 шт.
2) Катушка зажигания ЗМЗ-405 (СОАТЭ 405.3705) — 2 шт.
3) Комплект проводов эл.зажигания ВАЗ-2107 — 1 шт.
4) Штекера на катушки, коммутаторы, датчики Холла.

Собрал/подключил схему на столе, для проверки искрообразования (шторки не отрезаны).

2-ой нюанс: На след. фото видно как НЕ СЛЕДУЕТ отрезать шторки:

лучше отрезать те две шторки которые перпендикулярны язычку бегунка, иначе будете выставлять зажигание по моему методу — провернув бегунок на 90° от нормы (при снятии старого трамблера выставлял дрыгатель в ВМТ первого цилиндра).

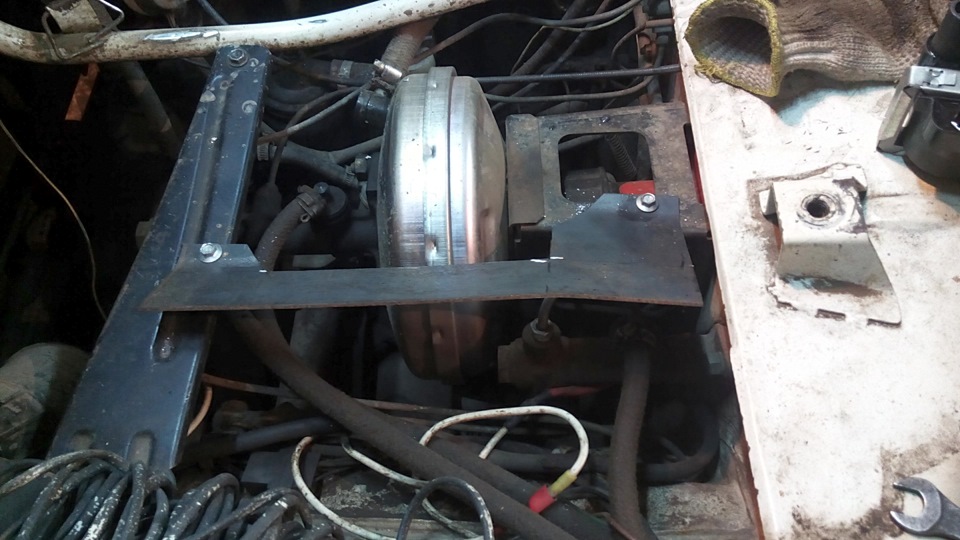

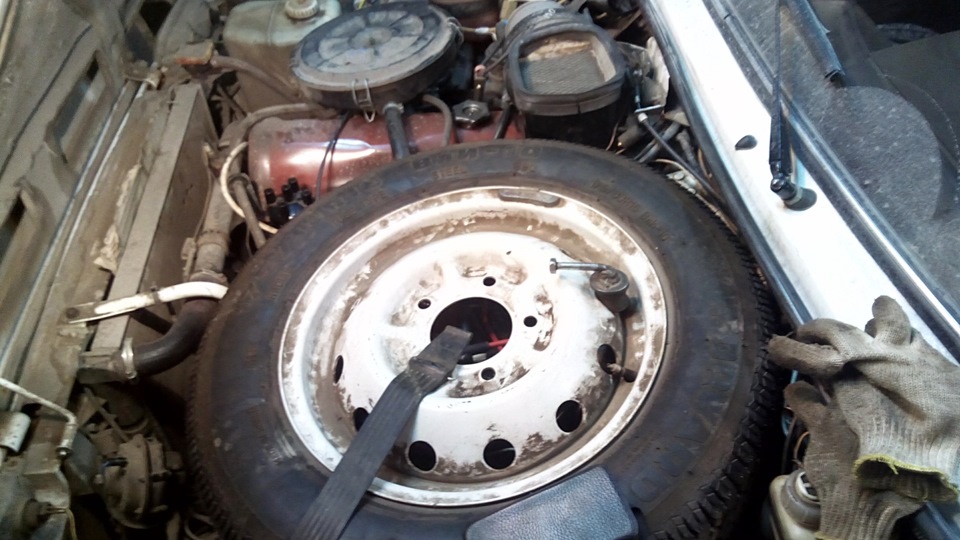

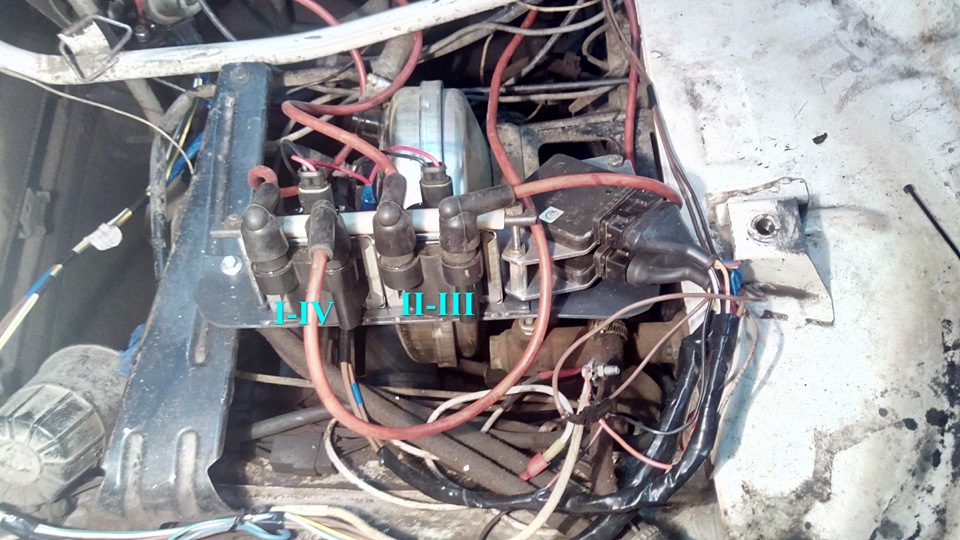

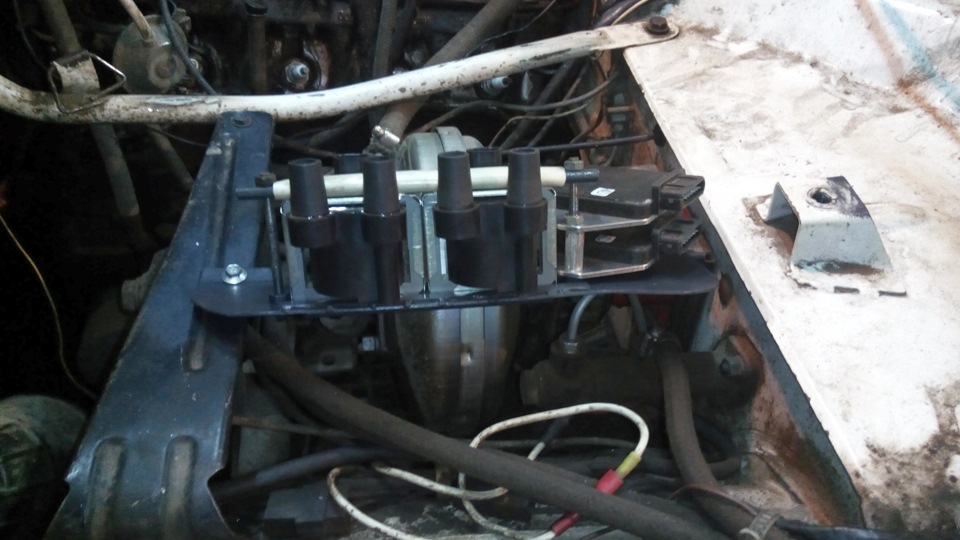

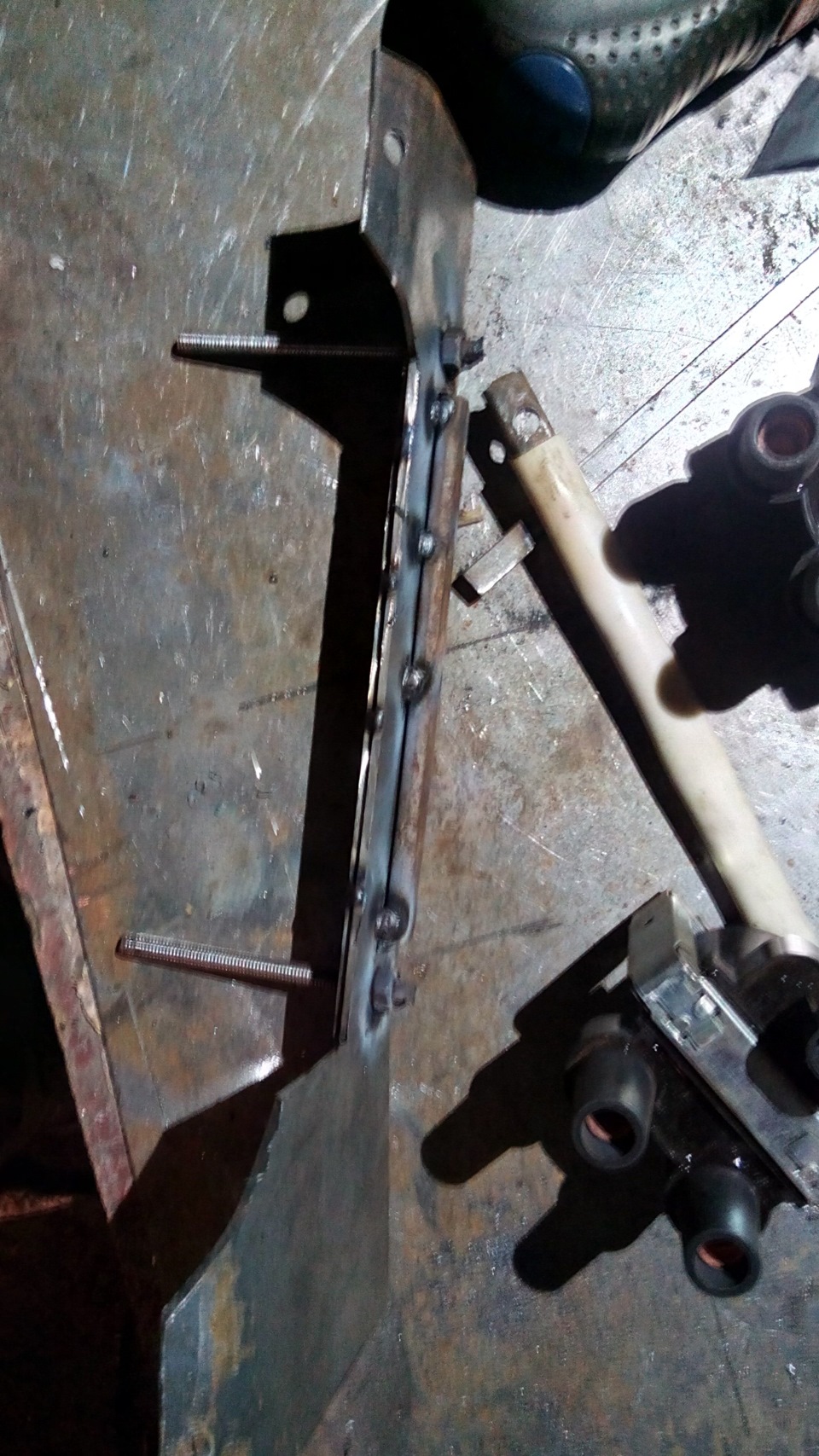

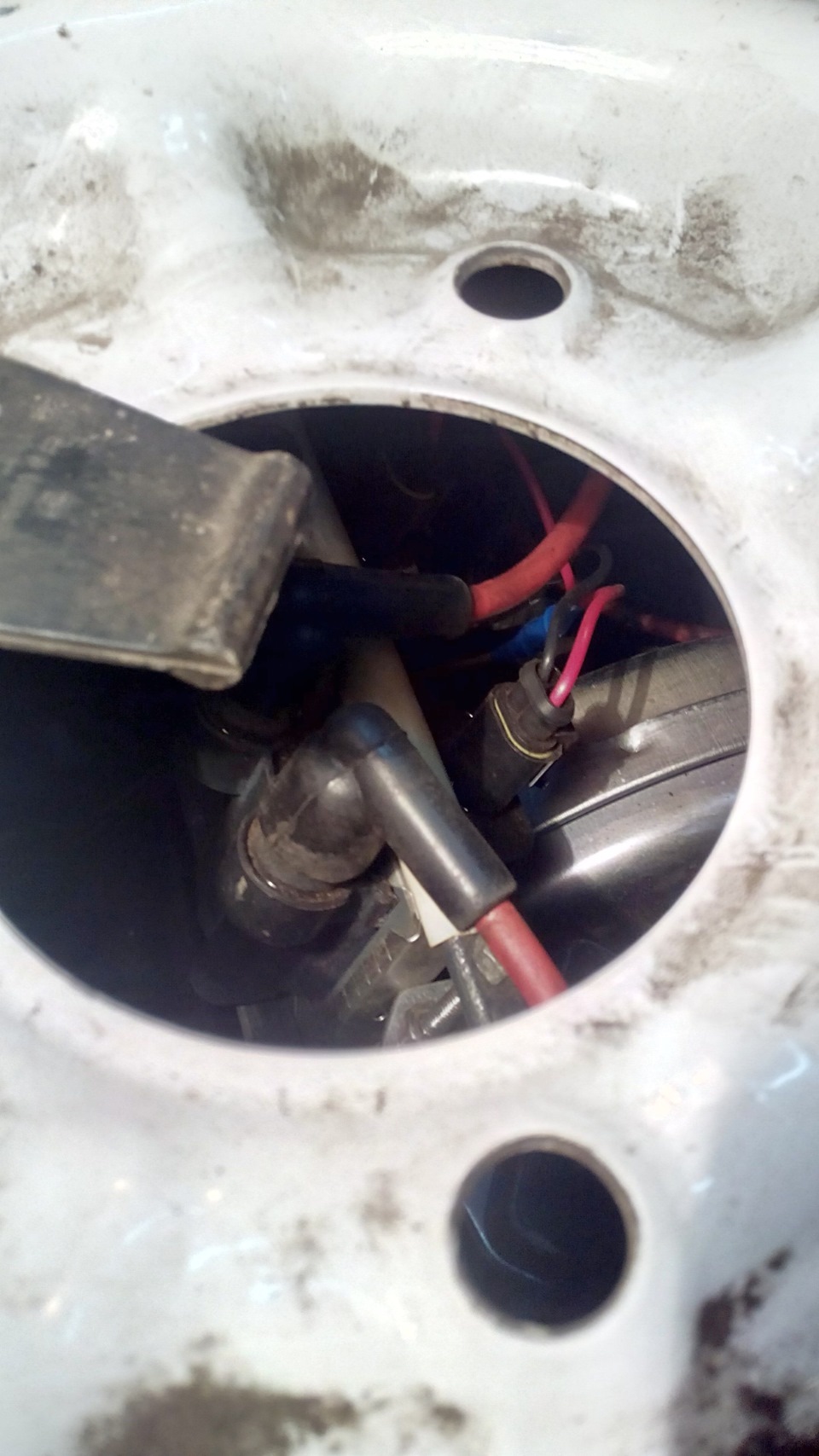

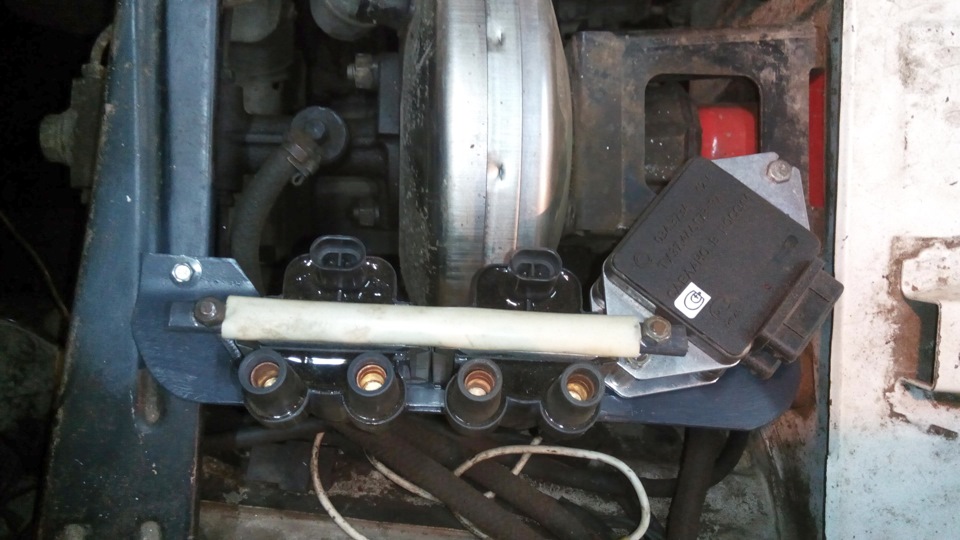

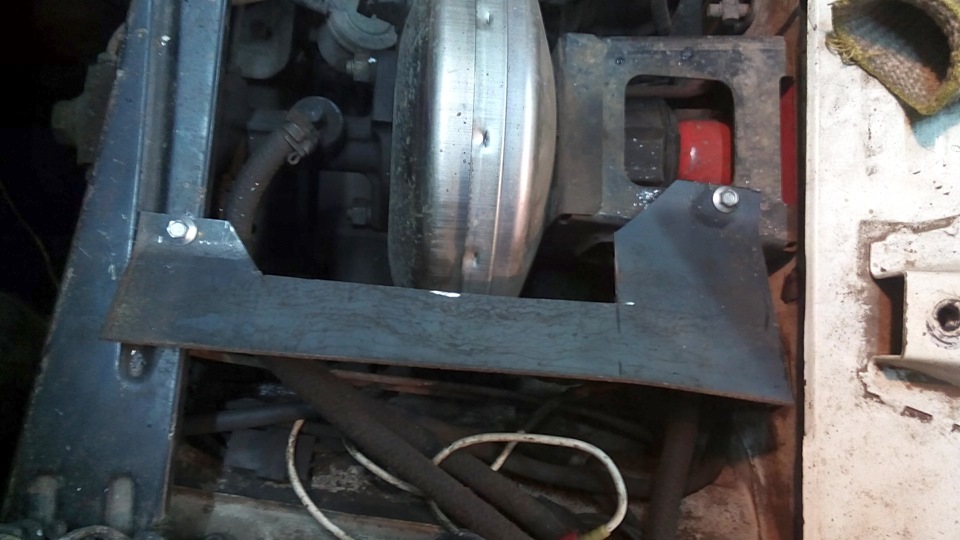

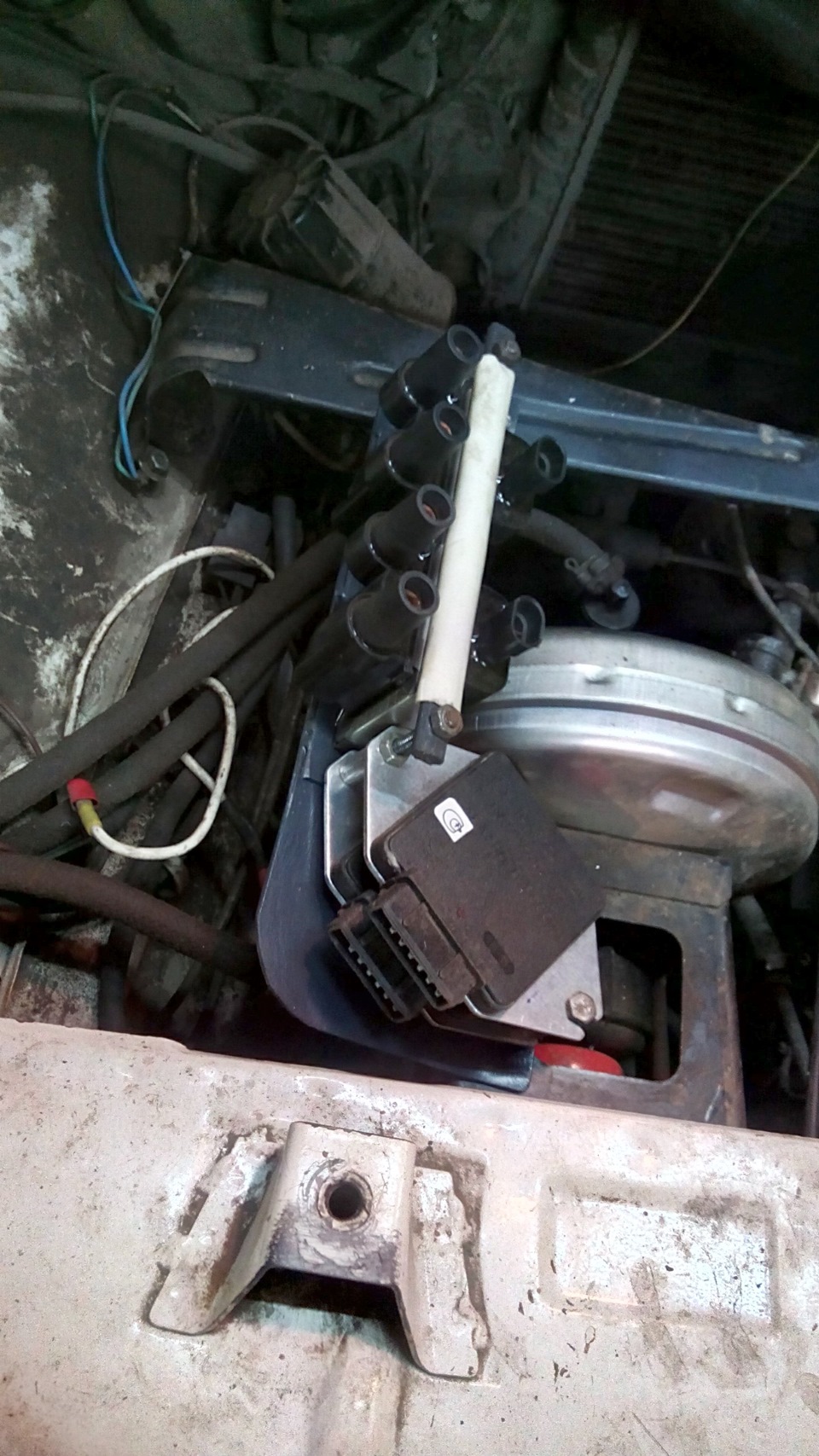

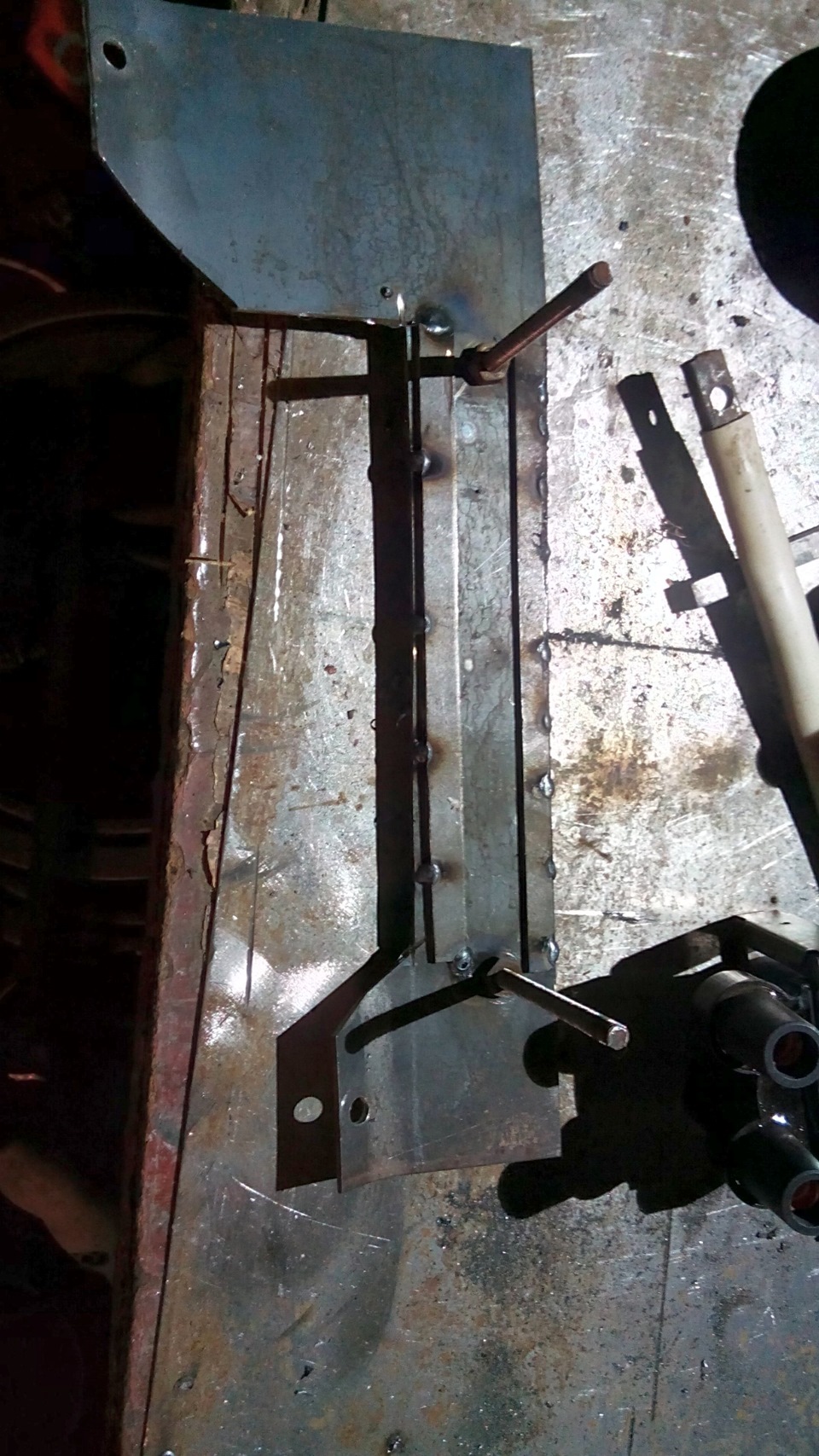

Долго и задумчиво курил в сторонке обмозговывая куда же воткнуть две катухи и 2а коммутатора…
Идея пришла, как обычно, из неоткуда…

Плюс взял с контакта «Б» родной катушки.

Первый запуск без подключенного тахометра

это не первый запуск, а, наверное, уже шестой. Первые четыре неудачные: движок двоил и ни как не хотел работать 🙁 Перебрал всю схему, проверил катухи и коммутаторы + свечи, а оказалось («Дело было не в бобине — расп…дяй сидел в кабине!») проблема в тех самых, не правильно отрезанных шторках. Так что внимательнее с этим☺

Подключил тахометр через два диода, но не КД213А. Использовал честно выпаянные из старого БП компутера UF1003. С диодов провод кинул на контакт «К» старой катушки. Никакие резисторы не использовал, всё и так заработало (возможно из-за волговской приборки, фиг его знает):

Итоги:
Запуск «на холодную» стал намного легче.
Перестало потряхивать дрыгатель.
Обороты набираются резво.
И еще много чего неизведанного… )))))

Источник

Катушка зажигания 2102 3705 как ее подсоединить к мопеду

Электрооборудование мотоциклов «Восход» состоит из источников и потребителей электрической энергии, вспомогательных устройств и электрической сети. Оно обеспечивает зажигание рабочей смеси в цилиндрах двигателя, работу приборов освещения и световой сигнализации.

Электрическая сеть выполнена по однопроводной схеме, т.е. от источника электрической энергии к потребителю подведен один провод. Функции второго провода выполняет рама и другие металлические части мотоцикла.

Электричество на мотоцикле

Обычно проблемы с электричеством на мотоцикле (когда, в том числе, пропадает свет) возникают, если нарушается контакт в штекерных колодках и переключателях на руле. С этими неполадками большинство разберется самостоятельно.

Мы же рассмотрим более тяжелый случай – связанный с неисправностью генератора.

Любителям работать с «удобствами» рекомендуем спаять простейший пробник (рис. 1). Он поможет оперативно определить, что именно вышло из строя. Прибор (назовем его так) состоит из трех светодиодов и трех резисторов. Основанием может служить штекерный разъем от неисправного БКСа, а крышкой – любая подходящая по размеру деталь (на рис. 2 – крышка от реле).
Для экспресс-диагностики достаточно отсоединить от БКС жгут проводки, идущий от генератора, и подсоединить к нему самодельный пробник. Несколько раз нажмите на рычаг кикстартера. Когда обмотки в генераторе («световые», зажигания и датчика) исправны, все лампочки дружно вспыхивают. Если какая-то из них не горит, – цепь, к которой она подключена, неисправна.
Перегорание обмоток и межвитковые замыкания в катушках генераторов легких мотоциклов – не редкость. Оптимальный выход из положения – его замена. Если по каким-то причинам это невозможно, придется выполнить нестандартный ремонт: заменить самостоятельно катушки («световые» или зажигание). Конечно, если они у вас есть под рукой и точно от такого же типа генератора!

1. Снимите статор генератора с двигателя. Высверлите две «зачеканки» крышки генератора, которые фиксируют ее на корпусе статора. Снимите датчик момента искрообразования (на старых моделях) и отсоедините все провода от выводов на крышке. Наносите легкие удары молотка по бородку – так вы спрессуете крышку. Удары наносите поочередно, с противоположных сторон. Будьте аккуратны: перекос крышки чреват изгибом пластин магнитопровода генератора.

2. Отогните отверткой все ушки фигурных шайб, фиксирующих катушки. Если какие-то из них сломаются, не расстраивайтесь – они вам больше не понадобятся.

3. Запомните, а еще лучше зарисуйте, как соединены между собой катушки. Лишь после этого извлеките их из статора. Тут вы и обнаружите перегоревшие катушки – по характерному цвету и запаху горелой изоляции. Катушки с обрывом определите омметром.

4. Картонные прокладки, изолирующие световые катушки от статора, довольно надежны. Но при длительной эксплуатации они все же могут протереться. Можно дополнительно заизолировать катушки: обмажьте их силиконом (или любым пластичным герметиком типа «Гермесил») и, не давая герметику подсохнуть, обмотайте их полоской тонкой хлопчатобумажной ткани.

5. Замените вышедшие из строя катушки – впаяйте в схему исправные.

6. Подберите хлорвиниловый кембрик, который со значительным усилием надевается на пропаянные скрутки соединений катушек. Это лучшая изоляция соединений.

7. Обильно смажьте герметиком магнитопровод статора и установите катушки на место – на время полимеризации герметика катушки можно расклинить маленькими деревянными клинышками.

8. Слабыми ударами молотка напрессуйте крышку на статор. «Посадите» ее с небольшим смещением относительно высверленного при разборке отверстия (примерно на половину диаметра).

Тупым керном или пробойником зачеканьте металл крышки в углубления на статоре.

Схема блока коммутации-стабилизации (БКС) 1МК211

Блок коммутатор-стабилизатор предназначен для работы в составе систем зажигания и освещения мотоциклов, мопедов, мотовелосипедов и других транспортных средств с двухтактными одноцилиндровыми двигателями в комплекте с генератором и высоковольтным трансформатором. Блок коммутатор-стабилизатор обеспечивает:

— бесперебойное искрообразование в диапазоне рабочих частот вращения ротора генератора;

— стабилизацию напряжения в цепи освещения транспортного средства. Блок полностью герметичен. По степени защиты от проникновения посторонних тел и воды изделие соответствует исполнению IP65 по ГОСТ 14254. Блок коммутатор-стабилизатор сконструирован по однопроводной схеме питания.

МОТОЦИКЛ «ВОСХОД» СТАЛ ХУЖЕ ЗАВОДИТЬСЯ, ВЕРОЯТНО РАЗМАГНИТИЛСЯ РОТОР. КАК ЕГО НАМАГНИТИТЬ?

Совместите полюса ротора и статора. Два-три раза на секунду включите рубильник, каждый раз проверяя, не перегрелась ли обмотка. Разверните ротор на 180, совместите полюса и снова два-три раза повторите включение.

Дайте обмотке остыть. Поставьте генератор на мотоцикл, подсоедините провода. Если других неисправностей в системе электрооборудования нет, то генератор должен работать нормально.

ПЕРЕДЕЛКА ГЕНЕРАТОРА Г-427 НА 12-ВОЛЬТОВЫЙ.

Унификация многих моделей по креплению статора на картере двигателя и посадке ротора на цапфе позволяет на старые модели устанавливать 12-вольтовые источники тока, мощностью 65 или 90 Вт. Если же есть лишний старый 6-вольтовый, то можно и самому собрать один 12-вольтовый генератор мощностью 65 Вт.

Обратите внимание на состояние картонной изоляции на внутренней части корпуса статора. Если она где-то протерлась, необходимо вырезать новую часть прокладки из электрокартона. Разложите все катушки в ряд. Три световые, намотанные самым толстым проводом и две катушки зажигания нас интересовать не будут. А на место катушек указателей поворотов и заднего фонаря впаяйте три катушки фары от такого же генератора.

Источник

Зажигание ВАЗ классика (и не только), контактное, бесконтактное, двухконтурное. Теория и информация.

В данной статье не может, и не будет, рассматриватся вся теория систем зажигания в бензиновых двигателях. Но будут приведены ссылки на источники использованные автором а также другие источники, в которых можно будет погрузиться в эту теорию с головой.

Цель данной статьи рассмотреть необходимость и способы перехода с контактной системы зажигания на более совершенные варианты. В следующих статьях я постараюсь подробней раскрыть некоторые вопросы.

Рассмотрим для начала устройство системы зажигания.

Начнём с терминологии:

Прерыватель-распределитель зажигания — электромеханическое устройство, обеспечивающее своевременную подачу импульсов высокого напряжения на свечи зажигания. Часто его называют трамблером.

Опережение зажигания — воспламенение рабочей смеси в цилиндре раньше, чем закончится такт сжатия.

Угол опережения зажигания (УОЗ) — угол поворота коленчатого вала двигателя от положения, соответствующего появлению искры на свече до прихода поршня в верхнюю мертвую точку.

Контактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается механическим прерывателем.

Бесконтактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается электронным модулем, управляемым электронным датчиком положения коленчатого вала — например, датчиком Холла (ВАЗ-2108) или магнитоэлектрическим (ГАЗ-2410).

Электронный датчик положения коленчатого вала

Прерыватель системы зажигания — механический выключатель в трамблере, непосредственно соединенный с первичной цепью катушки зажигания.

Бегунок — элемент трамблера, поочередно передающий высокое напряжение от катушки зажигания на высоковольтные провода, соединенные со свечами зажигания двигателя.

Угол замкнутого состояния контактов (УЗСК) — величина, показывающая, как долго контакты механического
прерывателя должны оставаться замкнутыми. Для классических Жигулей УЗСК составляет примерно 55 градусов. Правильно выбранный УЗСК дает катушке зажигания возможность набирать нужную энергию и полностью отдавать ее на свечи зажигания.

Системы зажигания так же могут быть одноконтурными (одна катушка на все цилиндры), двухконтурными(одна катушка на пару цилиндров), и с индивидуальными катушками на каждый цилиндр.
Заранее оговорюсь, что двухконтурная система имеет самые выгодные параметры при использовании на атмосферных моторах с невысокой степенью сжатия, и нераспределённым впрыском. Обладает хорошим соотношением цена/эффективность.
Высокими показателями энергии искры. Высокой надёжностью благодаря возможности установки катушки в более холодном и вибро-ненагруженном месте чем головка блока, по сравнению с индивидуальными катушками.

Контактная система зажигания является самым старым типом системы зажигания. На первых системах 2101 устанавливались распределители зажигания без вакуум корректора, с ручным “октан корректором” угла опережения зажигания.

Совместная работа центробежного и вакуумного регуляторов обеспечивает нужный угол опережения зажигания на всех режимах работы двигателя.

Октан-корректор предназначен для корректирования угла опережения зажигания при изменении октанового числа топлива.

Вакуумный же корректор обеспечивает изменение УОЗ в зависимости от разрежения во впускном коллекторе.

Вакуум-корректоры ВАЗ 2101-07 (“классика”) и ВАЗ 2121 (Нива) отличаются по характеристике, это нужно учитывать при замене одного на другой.

Центробежный регулятор обеспечивает изменение УОЗ при увеличении оборотов двигателя и как следствие сокращения времени на сгорание топлива.

Отличаются и характеристика центробежных регуляторов. Их можно менять преднатягом первой пружины и изменением свободного хода второй. Эта тема будет раскрыта в конце статьи. Пружины могут быть разные по жесткости от “классики” или например “восьмёрки”. К вопросу Жесткости пружин мы вернемся в конце статьи. Так же, это было рассмотрено в видеоматериале Евгения Травникова “Теория ДВС”. Ссылки в конце статьи.

Механический прерыватель предназначен для размыкания цепи низкого напряжения (цепи первичной обмотки катушки зажигания). При размыкании контактов во вторичной цепи катушки зажигания наводится высокое напряжение. Для защиты контактов от обгорания в цепь параллельно контактам включен конденсатор.

Контакты механического прерывателя являются самой большой бедой системы зажигания. Износ, и как следствие изменение УОЗ, дребезг контактов, и как следствие не четкий момент воспламенения, потеря энергии в увеличенном сопротивлении контактной группы из-за окисления и коксования паров масла, зависание на высоких оборотах двигателя, перебои зажигания, поломка пружины контактной группы.
Именно поэтому многие автовладельцы озадачены переходом на бесконтактную систему зажигания.

При выборе как трамблеров контактных так и бесконтактных систем зажигания нужно иметь ввиду что они не взаимозаменяемы с некоторыми моделями

В скобках приведены распределители предлагаемые для замены. Не лишним будет уточнить, что распределитель Р125 отличается характеристикой центробежного регулятора от всех остальных распределителей. Установка вместо распределителя Р125, распределителей 30.3706-83 (без вакуум-корректора, с октан-корректором (монетка)), или 38.3706-01 / 30.3706-01 (с вакуум-корректором) благотворно сказывается на поведении мотора.

Как видно из приведённой таблицы, трамблеров есть два вида, с коротким валом и с длинным. Если же случилось так, что вам достался трамблер с длинным валом а блок у вас «низкий», тогда можно установить толстую алюминиевую шайбу.

Трамблер Р125, у которого отличается характеристика центробежного регулятора (см рис.) и отсутствует вакуумный регулятор, вместо него установлен ручной октан-корректор, можно использовать установив на него пружины центробежного регулятора от трамблеров 38.3706 / 38.3706-01 /30.3706-01 / 30.3706-83, или весь центробежный регулятор в сборе. Если автомобиль будет эксплуатироваться на средних и высоких нагрузках чаще чем на малых вакуумный корректор, отсутствующий на данном трамблере конструктивно, не сыграет сколько-нибудь существенной роли.

В бесконтактной системе зажигания роль контактной группы играет датчик холла (или в некоторых аналогах инфракрасный оптический датчик, встречаются так же индуктивные датчики).

Сигнал от датчика поступает на электронный коммутатор который запитывает катушку зажигания.

При такой схеме энергия искры выше, двигатель работает стабильней, и пропадает необходимость в периодической регулировке.

Мы избавились от самого проблемного узла. Теперь можно долго и счастливо ездить и не парится. Но в системе по-прежнему осталась одна катушка зажигания на 4 цилиндра, которая еле успевает заряжаться на высоких оборотах, и разносчик искры, который изнашивается, искрит, создаёт дополнительное сопротивление, и, в конце концов, пробивает изоляцию крышки распределителя на корпус. Двигатель троит, особенно в сырую погоду, свечи закидывает, на холостых оборотах глохнет, в общем, все как было с контактной системой.

Эти узлы при больших пробегах изнашиваются и разрушаются, нарушая работу системы зажигания, делая не возможной стабильную работу двигателя точную настройку системы зажигания, а значит и двигателя в целом.

Эту проблему можно решить на корню. А именно, установив полностью электронное, двухконтурное бесконтактное зажигание, построенное на модернизированной шторке датчика холла, двухканальном коммутаторе, и двухконтурной катушке зажигания 2111.

Справедливости ради нужно сказать, что можно обойтись и без перехода на двухконтурную систему. Ведь при своевременном обслуживании и замене узлов система работает достаточно приемлемо. Разница в поведении автомобиля, при замене одноконтурной системы зажигания на двухконтурную, очевидно заметна лишь при плохом состоянии одноконтурной системы.

В то же время, нельзя не отметить преимущество бесконтактной системы зажигания — большая энергия искры. За счёт того что в БСЗ катушек две, а значит в два раза больше времени на заряд катушки, в два раза меньше нагрузка на эти самые катушки, и, как минимум в два раза, больший искровой зазор, так как искра одновременно проходит через две свечи, что увеличивает пробивное напряжение. Это становится возможным благодаря увеличению времени заряда катушки. Следует иметь ввиду что при переходе на двухконтурную систему зажигания, ввиду использования катушки с большей энергией, и увеличенным искровым зазором (две свечи на одной обмотке, вместо одной) и отсутствия резистора бегунка, следует использовать свечи с резисторами и провода свечей с сопротивлением. Подробнее этот вопрос будет рассмотрен в следующих статьях.

Для перехода на такую систему потребуется:
1. Распределитель зажигания ВАЗ-2101/2103 (в зависимости от того какой у вас блок двигателя) бесконтактный, если у вас он ещё не установлен.

Есть производителя СОАТЭ, есть МЗАТЭ (рекомендую брать МЗАТЭ)
2. Коммутатор двухканальный Астро

Коммутаторы Ромб и Астро более надежные чем аналоги. У коммутаторов АСТРО есть особенности, например не подключен 6 вывод питания датчика Холла. Решение описано в следующей записи.

3. Проводка ВАЗ-2101-2107, М-2141 жгут коммутатора АЭНК, если у вас до этого была установлена контактная система зажигания.

4. Катушка зажигания 2111-3705010

Рекомендую брать BOSH, она стоит в два раза дороже, но это оправдано.
5. Колодка разъема ВАЗ-2110-15, 1118 катушки зажигания 42.3705 АЭНК

6. дополнительный провод с наконечником подобным наконечникам разъёма коммутатора, для подключения к 7 выводу коммутатора.

Шторки датчика холла необходимо изготовить новые (чертёж прилагается), так как двухканальный коммутатор формирует сигналы на 1-ую катушку по фронтам шторок, а на 2-ую по срезам, а не как раньше по одному сигналу от фронта каждой шторки на одну катушку. Либо отрезать две противоположные шторки и припаять их части к оставшимся шторкам. При этом необходимо быть очень точным, каждая шторка должна составлять 90°±5″ (90градусов плюс/минус 5 минут).

В одноконтурной и двухконтурной системе отсутствует односторонняя пульсирующая нагрузка на вал трамблёра, что значительно снижает вибрации и как следствие помехи и не точности в работе системы зажигания, продлевает срок службы подшипника трамблёра, и как следствие сальника – основной причины выхода из строя как электрических так и механических частей трамблёра. Механические части, такие как опорные оси грузиков, поворотная пластина, смазываются местно, и только малым количеством консистентной смазки. Попадание масла через вышедший из строя сальник приводит к вымыванию консистентной смазки и осаждению грязи на обильном слое жидкого масла. Исходя из вышесказанного, а так же из достаточной надёжности вакуумного и центробежного регулятора угла опережения зажигания можно считать бесконтактные одноконтурные и двухконтурные системы зажигания сверх достаточными как для автомобилей ВАЗ классика, так и для многих подобных.
Тем не менее, некоторые идут дальше, и устанавливают целые процессорные блоки управления двигателем. Ввиду высокой стоимости, сложности устройства, и достаточного числа источников рассматривающих этот вопрос в интернете, в данной статье я этот вопрос освещать не буду. Скажу лишь, что в таких процессорных системах форма графика характеристики регулировки УОЗ может быть любой, и меняется по различным параметрам. Это очень важно для двигателей с шатровой камерой сгорания и высокой степенью сжатия, как у современных двигателей. А для двигателей с клиновой камерой сгорания и низкой системой зажигания, как у ВАЗ классики детонация наступает раньше чем оптимальный УОЗ.
Ведь в отличии от качества смеси, УОЗ очень сильно зависит от конструктивных факторов двигателя. Причем оптимальный угол однозначно определяется максимальным моментом двигателя (при условии что топливо уже настроено). Однако сам диапазон допустимых углов невелик и влияние угла на мощность гораздо меньше чем влияние качества смеси. Это влияние в основном определяется конструктивом камеры сгорания двигателя. А именно расстоянием которое фронт пламени проходит от свечи до самого удалённого участка камеры. Например на двигателях с клиновой камерой сгорания (где свеча вкручивается «с боку» (ВАЗ-2101-07; ВАЗ2108(8кл.)), где значения оптимального УОЗ как правило очень велики (35° на 6000об/мин) влияние УОЗ на мощность так же очень велико и составляет около 1% на градус.
Однако, в подобных двигателях УОЗ как правило всегда находится за гранью детонации, т.е. фактором настройки УОЗ в таком двигателе должна выступать детонация а не мощность.

Ввиду этого, стремление к как можно более точному огибанию кривой детонации снизу, на данном типе двигателей, вряд ли даст существенный прирост. Из этого же графика видно, что повышение октанового числа топлива и/или степени сжатия, в некоторых пределах, с последующей корректировкой начального УОЗ, позволит реальному графику УОЗ быть существенно ближе к оптимальному (см. кривую 5 и 4 рис.). Половина графика будет немного ниже оптимального, а вторая половина выше.
Даже у штатного механизма центробежного регулятора, не прибегая к помощи контроллеров и процессоров с датчиками, есть возможность изменить наклоны характеристики УОЗ путем изменения преднатяга первой пружины и свободного хода второй. Изменять жесткость пружин не рекомендуется, ввиду резкого изменения характеристик регулятора. Более того, исправный штатный центробежный регулятор трамблера обладает оптимальной характеристикой для заводской конфигурации мотора. Какие либо изменения требуются только при внесении конструктивных изменений в двигатель. Для штатного же двигателя достаточно заменить пружины, потерявшие жесткость, на новые.

Проверить Жесткость пружины можно в домашних условиях. Достаточно иметь несколько грузов, и штангенциркуль или на крайний случай линейку. Подвешивая на пружину закреплённую вертикально груза и замерять её удлинение.
k = (масса*10) / удлинение в метрах.
Расстояние между опорами пружины 1 – 21,6 мм
Расстояние между опорами пружины 2 – 21,4 мм
Ход штифта в окне — 3,1 мм
Пружина 1 – диаметр 6,3 мм, Длина 22,5 мм, Жесткость 350 г/мм
Пружина 2 – диаметр 5,4 мм, Длина 24 мм, Жесткость 460 г/мм

Каждый сам должен решить какая система ему подходит исходя из поставленных задач, исходных параметров (состояние автомобиля в целом, состояние двигателя, состояния системы зажигания, пробегов совершаемых автомобилем за год, стоимости автомобиля и его рентабельности), и возможности и желания автолюбителя заниматься данными переделками.

Мой личный выбор тоже не однозначен, на двух моих автомобилях ВАЗ-2101 установлены разные системы зажигания. На первом автомобиле установлена бесконтактная одноконтурная система зажигания, и в ближайшее время будет установлена двухконтурная. А на втором автомобиле установлен почти заводской вариант. Почему почти. Потому что вместо распределителя Р125, применён собранный из Р125 и 38.3706 аналог 30.3706-83, т.е. распределитель с центробежным регулятором УОЗ и ручным октан-корректором, без вакуумного регулятора. Оба двигателя работают исправно и приемлемо.

Данная статья лишь попытка поместить основные моменты и тезисы в одном месте. Несмотря на кажущуюся легкость, эта статья далась тяжело. Поэтому прошу отнестись с пониманием к возможным огрехам.
В следующих статьях постараюсь разобрать подробней все то чему здесь не было уделено должного внимания.

Источники:
1. Статья «Устройство контактной системы зажигания.»: systemsauto.ru/fire/contact.html
2. Интернет версия журнала «За Рулём», «Зажигательная физика — опережение, трамблер и УОЗ.»: www.zr.ru/content/article…-vystavit-zazhiganie-uoz/
3. Статья с DRIVE2, WerWolf-DVS, Евгений Травников, «Двухконтурное зажигание» www.drive2.ru/l/288230376153184012/
4. Статья с DRIVE2, Alex Hrabovy, «Тонкая настройка зажигания: немного об УОЗ.»:
www.drive2.ru/l/2352842/
5. Статья «Зажигание без секретов» www.autoelite.ru/articles/zajiganiesix.php
6. «Автомобили «Жигули» моделей ВАЗ-2101-2102-21011-21013. Устройствои ремонт» В.А.Вершигора, издание второе, Москва, «Транспорт» 1990.
7. «Автомобили «Жигули» моделей ВАЗ-2103-2106. Устройствои ремонт» В.А.Вершигора, производственное издание, Москва, «Транспорт» 1986.
8. «Каталог деталей легкового автомобиля «Жигули» (моделей ВАЗ-2101, ВАЗ-2102, ВАЗ-2103).» М., Машиностроение, 1976.
9. ¬«-/————/-(-/——-/-ВАЗ-21011-/——/-)-/———/-.» 1977.
10. «Каталог деталей автомобиля ВАЗ-2105». 1985.
11. «Автомобили мира 160 регулировочных параметров.» Москва «ВТУЗ», 1995.
12. «Устройство и эксплуатация автомобилей «Жигули» и «Москвич».» Издание третье. Москва. Издательство ДОСААФ СССР 1987.
13. «Мой автомобиль «Жигули.» Издание второе. Москва «Транспорт», 1980.
14. Журнал «Сделай сам.» «Советы автолюбителям» 10’89. И.С.Туревский. Издательство «Знание» Москва.
15.

Источник
