Камера заднего вида для автомобиля показывает зеркально как исправить
Убираем полосы разметки и зеркальность с камеры заднего вида.
И ЕЩЁ … Если Вы камеру ещё не купили, можете рассмотреть вариант покупки вот такой достаточно универсальной камеры:
У такой камеры зеркальность и линии разметки можно включать и отключать сколько угодно раз, не разбирая камеру!
Доброго времени суток!
Удобная штука камера заднего вида!
Но не всегда хочется или нужно ее использовать по прямому назначению. Под прямым назначением я здесь подразумеваю установку сзади снаружи автомобиля с направлением, противоположным направлению движения. Например, если установить ее внутри салона, или установить на бампере и направить влево (что бы раньше видеть приближающийся транспорт, когда задом выезжаешь с парковки), или использовать в качестве «бордюрной», то полосы разметки на изображении будут только мешать. Мне удалось найти простой способ убрать эти полосы с простой китайской безымянной камеры. Вместе с полосами разметки исчезает и зеркальность. И камера заднего вида становится камерой переднего вида. Однако, этот метод, думаю, может быть реализован и на других подобных камерах. Применяя его Вы действуете на свой страх и риск. В виду миниатюрности компонентов камеры, переделка скорее всего будет необратимой.
Итак:
Как убрать зеркальность и разметку с камеры заднего вида?
Ребят доброй ночи, суть вопроса тая:надо с китайской камеры убрать зеркальность и разметку. Перечитал много форумов все в принципе ясно отпаять 2 резистора М (МИРОР) и О, во всех «пособиях» по 3 максимум 4 резистора, у меня 8 и подписаны крупно (((гуру пояльника, подскажите пожалуйста, какие отпаять? (фото)
Метки: камера
Комментарии 30
выпаяйте два резистора. осд и миррор.
Спасибо, всё обошлось перемычкой на массу
это все делается в настройках магнитолы…
Если линии с камеры уже идут, то настройками мафона их не убрать, можно только новые поверх наложить.
Если интересно, я вот здесь www.drive2.ru/l/508418300925968739/ делился рассуждениями на эту тему.
Зачем убирать разметку?

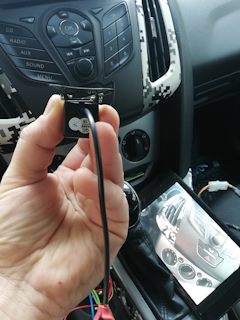

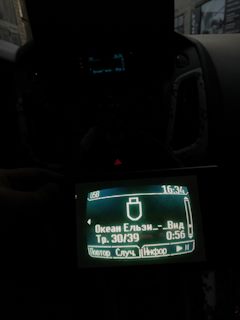

Я вместо магнитолы планшет ставлю, а родной экранчик будет за планшетом скрыт, он в принципе не нужен, но бывает нужны настройки. Эта камера будет за планшетом и передавать на экран планшета изображение.
белый и зеленый провода для чего?
резисторы пока не трожь!
на таких камерах обычно обрезают проводок, а у тебя они какраз и есть.
Белый и зелёный на подсветку, я уже сделал. Всё ок
MIRROR FLIP и OSD (On Screen Display).
Надпись видел, просто над каждой по 2 резистора.
Видите «блямбы» напротив надписей? Нужный пятак надо припаять на «массу», она же GND. Резисторы нужны, чтобы контакт не висел в воздухе, реагируя на каждый чих и помеху
Если есть тестер — можно проверить. Между контактом и vcc (питанием) — порядка 10кОм, между контактом и землёй, где есть контакт — от 0 до 1-2кОм
Пример моей камеры. Просто припаял нужный позолоченный кружок к земле:
Присоединяюсь. Ставите перемычки на массу и будет вам счастье
Но паяльник должен быть с тонким жалом, ни в коем случае не стоваттный! Иначе припаивая перемычки ненароком отпаете рядом стоящие детали. И конечно желательно жидкий плюс испльзовать. Можете в конце этого поста посмотреть, как припаивал перемычки www.drive2.ru/l/514306735448523572/
Видите «блямбы» напротив надписей? Нужный пятак надо припаять на «массу», она же GND. Резисторы нужны, чтобы контакт не висел в воздухе, реагируя на каждый чих и помеху
Если есть тестер — можно проверить. Между контактом и vcc (питанием) — порядка 10кОм, между контактом и землёй, где есть контакт — от 0 до 1-2кОм
Пример моей камеры. Просто припаял нужный позолоченный кружок к земле:
белый и зеленый провода это плюс и минус подсветки?
Отключаем зеркальность на камере
Установил на Prius камеру переднего вида, для более точной парковки к высоким бордюрам Установка камеры переднего вида.
Заказывал камеру у этого продавца
Оказалось камеру я взял для заднего вида, а есть камеры универсальные с переключением зеркальности для передней или задней установки, у них есть штекер как на фото и две петли провода.
Как вариант можно разобрать камеру и попробовать отключить зеркальность, но камеры внутри могут сильно различаться, обычно зеркальность выключается удалением нужного резистора перемычки их легко найти по сопротивлению ноль Ом.
В некоторых камерах отрезают питание с чипа памяти при этом пропадают парковочные линии и зеркальность.
Решил и я отключить зеркальность в установленной камере, для разборки камеры лучше всего использовать съемник стопорных колец, в крышке камеры есть два углубления, откручиваем крышку по резьбе.
Вытащил плату, но можно этого не делать, чтоб не сбить фокусировку камеры.
На моей плате стоят три резисторные перемычки (JSC, FLP и MIR), порадовало то что они подписаны.
MIR — отвечает за поворот по вертикали (зеркальное изображение)
FLP — отвечает за поворот по горизонтали.
JSC — отвечает за линии разметки.
Всё просто, для отключения зеркальности удаляем нужную нам перемычку MIR, можно отпаять, можно варварским способом выломать пинцетом.
Сборка, проверка, зеркальность пропала, для лучшей герметичности желательно замазать герметиком.
Почему камера заднего вида показывает наоборот (вверх ногами) и как убрать зеркальность
Для обеспечения безопасной парковки дополнительно устанавливают видеоустройство в состав парктроника. В связи с тем, что фронтальная камера стоит гораздо дороже штатной, вместо нее применяют комплект устройства, вмонтированного в рамку номерного знака. Иногда водители сетуют на то, что в этом случае камера заднего вида показывает наоборот.
Причины
Некоторые камеры, подключенные к головному устройству, могут показывать картинку вверх ногами. В большинстве случаев это результат неправильных настроек монитора, а в ММС — полярности сигнала, подаваемого на камеру. Видеоустройства выпускаются и настраиваются под назначенное место установки. Например, широкоугольная камера заднего вида, поставленная в передний бампер, будет передавать зеркальное отображение картинки. Кроме этого будут в отражении показаны и парковочные линии, которые в данной ситуации не нужны.
Причиной перевернутого изображения может быть неправильно подобранный монитор, который не предназначен для этих целей и не имеет соответствующих настроек. Некоторые водители в дополнение к имеющейся штатной системе безопасной парковки устанавливают зеркало-парктроник с камерой заднего вида, которую монтируют в передний бампер. Кроме перевернутого изображения, парковочные линии будут мешать просмотру картинки на небольшом экране.
Как исправить
Внутри корпуса устройства имеется плата с набором электронных компонентов, среди которых расположено несколько нулевых резисторных перемычек с сопротивлением 0 Ом. Их применение увеличивает функциональность схемы.
Участвующие в изменении ориентации картинки элементы в большинстве случаев имеют маркировку.
Они обозначены FLP и MIR. Первая (flip — переворот) позволяет перевернуть картинку в вертикальной плоскости. Вторая (mirror — зеркало) поможет исправить зеркальное изображение на прямое.
Для перевода картинки в требуемый вид необходимо отключить перемычки, т. е. выпаять резисторы. В связи с малыми размерами деталей работу нужно делать осторожно, чтобы не повредить соседние элементы. Перемычка, обозначенная JSC, предназначена для транслирования статических парковочных линий. Убирать ее надо в том случае, если они загромождают картинку и не участвуют в парковке. В противном случае будет сложно определить расстояние до препятствия.
Окончив работы с перепайкой деталей, плату покрывают слоем лака и дают время на просушку. После этого можно проводить сборку. Провода с клеммами устанавливают на место, а разъемы корпуса обрабатывают герметиком. Проверку работоспособности устройства и качество картинки проверяют после установки камеры на авто. Правильно проведенные действия не должны негативно отражаться на качестве работы комплекта. Чтобы не создавать подобной ситуации, при покупке или заказе комплекта необходимо указывать подробную информацию о месте установки и назначении устройства.
Если нет уверенности, что самостоятельно выполненные работы приведут к желаемому результату, то в таком случае лучше обратиться за помощью в сервисный центр.
Зеркальность и полосы разметки на камере. Теория и опыт читателей.
Если Вы камеру ещё не купили, … можете рассмотреть вариант покупки вот такой достаточно универсальной камеры:
У такой камеры зеркальность и линии разметки можно включать и отключать сколько угодно раз, не разбирая камеру!
В одной из своих статей я рассказывал, как мне удалось убрать зеркальность и линии разметки с камеры заднего вида.
В двух словах суть такова:
1. Разобрать камеру.
2. Найти микросхему памяти.
3. Отключить от неё питание.
4. Собрать камеру.
5. Готово)
Но у кого-то всё получилось:
У кого-то получилось, но не всё:
У кого-то или ничего не получилось, или камера вовсе вышла из строя:
Статья была в свое время достаточно популярной на данный момент у неё немногим меньше 33к просмотров, а значит тема актуальна для многих моих читателей и драйвовчан в целом.
Я попытался разобраться, почему у всех эта доработка работает по-разному. Долго не мог найти даташит на саму матрицу и в один из дней на каком-то немецком ресурсе под грифом «секретно» мне удалось раздобыть искомый документ. Мне попался даташит на достаточно популярный сенсор 7070. Немного поизучав этот документ стал относительно понятен алгоритм работы сенсора.
При включении сенсор загружает параметры из собственной, жёстко прошитой памяти.
Далее проверяет работоспособность шины I2C. Если с ней всё в порядке, то загружает конфигурацию из микросхемы памяти, которая подключена к этой шине. Вот и получается, что если привести микросхему памяти в нерабочее состояние (например, отключить питание), то сенсор будет использовать собственные параметры конфигурации, которые хранятся в его памяти. Таких параметров ни много, не мало 2 килобайта и их беглое описание занимает более сотни страниц. Вот так, например, при помощи группы параметров можно изменять линии разметки:
Однако для управления важнейшими параметрами производитель предусмотрел аппаратное управление. На схеме видна группа выводов, отвечающих за управление этими параметрами:
Далее в таблице сведены все режимы, которые можно изменить аппаратно, не прибегая к программированию микросхемы памяти:
Параметр «Master mode» разрешает аппаратное управление сенсором. Если его перевести в «OFF» подачей низкого уровня на вывод «vsync», то сенсор не будет «обращать внимание» на состояние выводов D0-D9 и «hsync» и пользоваться только информацией из микросхемы памяти, а если она недоступна, то из собственной памяти.
Выводы D0 и D1, например, отвечают за зеркальность, а вывод D9 — за наличие в кадре парковочных линий разметки.
H — в таблице обозначает что вывод должен быть подключен к плюсу питания через резистор.
L — в таблице обозначает что вывод должен быть подключен к минусу питания через резистор.
Здесь очень важно понимать, что под плюсом и минусом подразумевается напряжение 3,3 В, а не 12 В, приходящие с бортовой сети! Преобразователь 12/3,3 В располагается в утолщении провода, выходящего из камеры.
Таким образом, подавая на определенные выводы сигналы высокого или низкого уровня, можно изменять основные параметры сенсора: зеркальность, линии разметки и т.п.
Всё чаще производители на платах камер стали надписывать перемычки:
О или L — отвечает за линии;
P/N — переключатель режима цветности (PAL/NTSC);
F — зеркалит низ-верх;
M — зеркалит право-лево.
Пожалуй, это всё по данной теме, чем я могу поделиться на данный момент.
Далее приведу примеры читателей с опытом модернизации камер:
