Как укоротить антенну на автомобиле
Как укоротить авто-антенну
Типичная ситуация когда нужно укоротить автомобильную антенну – это ни высокий проем гаража или низкий навес на автостоянке.
Да и внешний вид машины часто портит “удилище” на крыше.
В нашем случае машина передвигается в основном по городу и установка короткой антенны не повлияет на прием.
Владелец попробовал купить короткую антенну, но готовых решений по вменяемой цене не оказалось.
Решено укоротить антенну своими руками.
Портить оригинальную антенну мы не будем, а приобретем новую, не оригинальную. Стоит она порядка 5-8$.
Дистанционно определяем размер, витки на антенне оригинал и не оригинал совпадают, потому с обрезанием не ошибемся:)
Отрезать не проблема, а вот заглушить кончик как по заводу тоже надо красиво:
Разбираем по чуть-чуть:
Снимаем и вычищаем остатки:
Ну и видно, что сама антенна это намотанная лента:
Обрезаем антенну по размеру, окончание антенные зачищаем от усадки по образцу, капаем клей, одеваем насадочку:
Автомобильная антенна из подручных средств. ч. 1я.
Часть 1я, теоретическая.
Кто следит за моим блогом и сообществом Радиосвязь и радиолюбители, в курсе событий – приобретение мной Си-Би радиостанции и моим творчеством 🙂
Покупать готовую антенну меня не то что жаба задавила,
может и купил бы, да финансы поют романсы. Кстати о ценах, странная закономерность, чем длиннее антенна, тем она дороже… значительно дороже!
Кое какой опыт с ВЧ техникой имеется, руки растут чуть ниже плеч, но не значительно, почему бы не сделать самодельную антенну на автомобиль?
Что бы что-то сделать, надо понимать, что ты делаешь. Я посмотрел антенны заводского изготовления, схемы их подключения. Попробую нарисовать и объяснить, как это работает на простых словах.
Из уроков физики, кто еще помнит, там была схема контура, где пластины конденсатора раздвигали и получалась антенна. Ну я бы не сказал, что физики дураки, но объяснение не правильное, вернее нефига не доходчивое.
Вооружимся теорией и онлайн калькулятором (расчет частоты tel-spb.ru/lc.html и количества витков coil32.narod.ru/calc/one_layer.html )

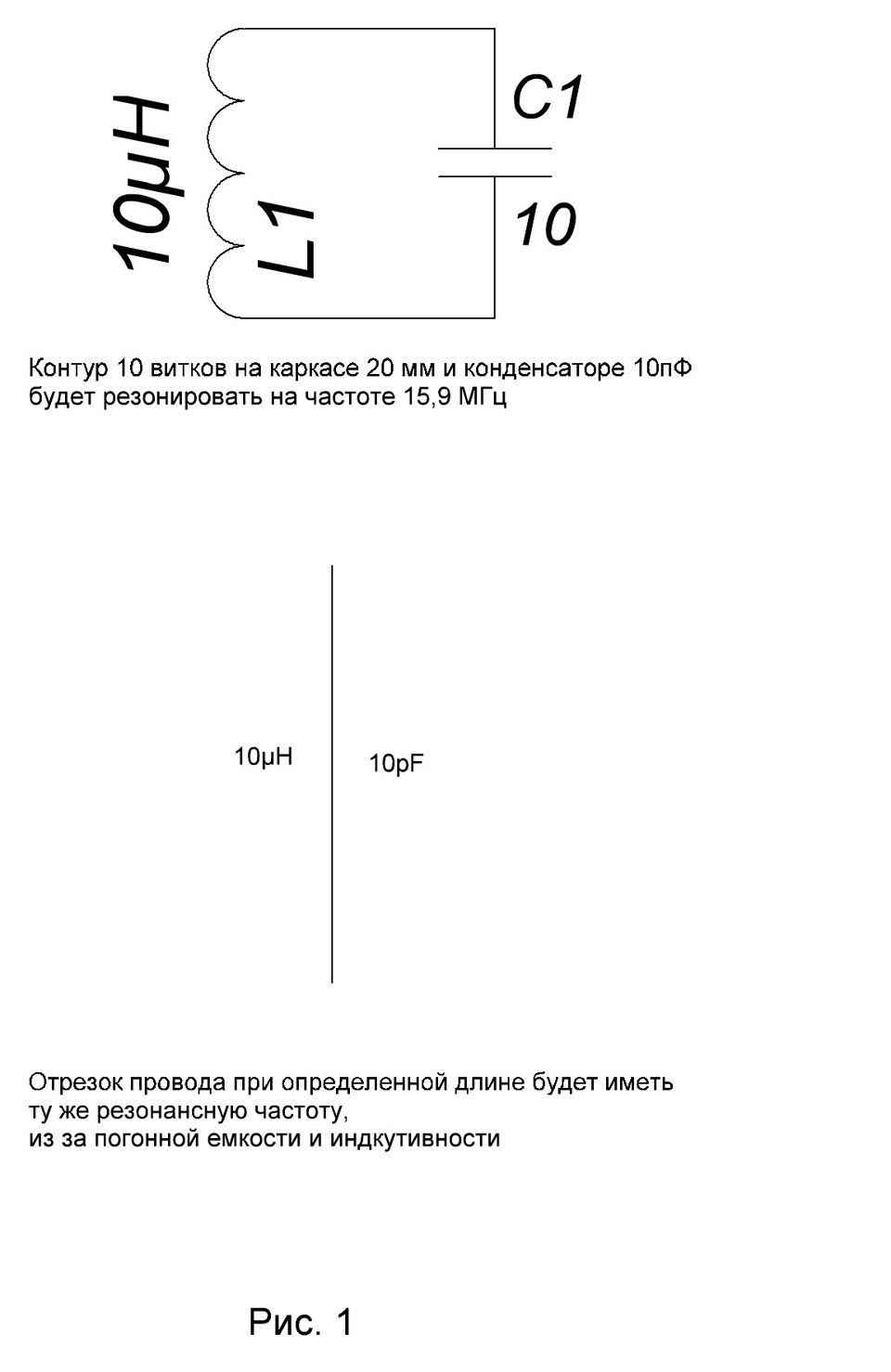

Провод свитый в спираль/катушку имеет индуктивность, например, 10 витков провода на каркасе диаметром 20 мм при длине намотке 10мм (диаметр провода 1мм) имеет индуктивность 2.136 мкГн (микро Генри), при емкости контура 10 пФ (пико Фарад), резонансная частота контура по расчетам составляет 15,9 МГц (мега Герц).
Давайте грубо и весьма неправильно примем, что один виток провода будет иметь погонные характеристики 1мкГн /1пФ (длина витка 2*Пи*r будет 2*3,14*10=62,8мм). То если размотать нашу катушку и выпрямить провод, у провода длиной 628 мм будет емкость 10пФ и индуктивность 10мкГн, и резонансная частота 15,9 МГц. Смотрите Рис. 1.
Вот так и получается антенна, это кусок провода в зависимости от удельных погонных характеристик имеет свою резонансную частоту, на которой он излучает в пространство. Свернутый в катушку провод излучает он крайне слабо.
Принято, что длина эффективного излучателя должна быть кратна ¼ длины волны (длина волны считается так: 300/F где F в МГц).
Если часть провода свить в катушку, а часть выпрямить, то получится электрически укороченная антенна (Рис. 2). Теперь думаю понятно, для чего в коротких антеннах на СиБи применяются удлиняющие катушки. Не убудем углубляется в теорию антенн, мои познания не так глубоки для обучения этой теории, а эта статья такой цели не имеет.
Вернемся к нашим антеннам для СиБи. Длина волны около 11 м. Значит, чтобы получить эффективную антенну, нужен отрезок провода длиной 2,75 м и такой же противовес (получим диполь). Так как в качестве противовеса может выступать земля (заземление) или корпус автомобиля, то нужен всего один провод.
Но 2,75 м это длинный провод, особенно в городских условиях и располагать его нужно перпендикулярно земле. Укоротить его можно свернув часть в катушку. Почему в катушку не на конце провода, а в точке питания, любопытные читатели найдут в литературе )
Но просто свернув в катушку провод, можно столкнуться с одной неприятной особенностью, из-за высокого или низкого входного сопротивления, не удастся вогнать КСВ в приемлемый диапазон.
На Рис. 3 слева как раз изображен такой случай, из-за низкого входного сопротивления антенны, передатчик работает на рассогласованную нагрузку.
Еще из минусов такого включения, то что выход передатчика электрически связан с незаземленной антенной. В грозу или при касании проводов антенной можно получить нехилый фейерверк в машине и лишиться дорогого оборудования.
Подробнее рассмотрим правую часть Рис. 3.
Там используются уже 2 катушки, L1 является согласующей, а L2 удлиняющей. Антенна заземлена через катушку по постоянному току. Такое включение катушек, а физически это может быть одна катушка, уже является автотрансформатором. Подбирая количество витков L1 можно точно подстроить входное сопротивление антенны, а числом витков L2 скомпенсировать недостающую длину антенного штыря и подстроить резонанс антенны.
Всем известная Lemm 2001 Turbo сделана по тому же самому принципу. Это удлиняющая или «горячая» катушка
Варианты замены штатной антенны. Или что делать если «палка» на крыше не входит в гараж?
Всё ничего если бы не заезжать в гараж и соответственно не выезжать из него.
При заезде туда антенна задевает планку ворот т.е. у нее лишних 2-3 сантиметра (таких проблем не было даже с высокой тойотой).
Если при заезде антенна заходит нормально пригибаясь об балку гаража, то обратно уже всё идет против шерсти и со временем «палку» можно просто выломать.
Озадачился этим вопросом и пришел к двум вариантам (точней к трем, но последний вандальный).
Вариант 1.
Взял «плавник»
Внутри него обычная схема которая шурупом прикручивается к штатной резьбе нашей антенны. Крепится плавник к крыше скотчем 3М (входит в комплект).
Есть варианты с сверлением крыши, но оно того не стоит. Даже если плавник когда-то отклеится, то он не улетит так как схема прикрученная к антенне его удерживает и плотно закреплена в корпусе плавника.
Всё бы ничего. Стал уже думать о подборе краски чтоб залить плавник в цвет (можно купить черный глянцевый в цвет зеркал), но оказалось, что он ловит волны весьма плохо т.е. почти никак.
Вариант 2.
Следующим вариантом стала укороченная антенна.
Произведено традиционно всё в Китае и заем-то к ней приделана наклейка под карбон.
В комплекте есть масса переходников практически под все типы и виды антенн. Т.е. вкручиваем подходящий адаптер и используем антенну вместо штатной.
Антенна не супер как берет, но подъезжая к городу прием четкий (в городе тоже все нормально)
Беда установки в том, что у штатной антенны в основании прямоугольник, а у укороченного варианта круг. Из за этого остается дырка и туда удачно залетает грязь и осадки.
Можно конечно залить каким-нибудь герметиком туда, но смотрится это всё как какой-то сосок 😁
Так же был вариант сверху конструкции нацепить плавник из первого варианта, но он немного не налез.
Остался третий вариант- пильнуть штатную антенну на эти злощастные 2-3 см.
Внимание вопрос! Кто-нибудь сталкивался с подобной проблемой и как ее решал? Не снимать же антенну постоянно 🙄 И если ее реально пильнуть, то сигнал не на много ухудшится?
Автомобильная СиБи антенна из подручных средств. ч. 1я.
Часть 1я, теоретическая.
Кто следит за моим блогом и сообществом Радиосвязь и радиолюбители, в курсе событий – приобретение мной Си-Би радиостанции и моим творчеством 🙂
Покупать готовую антенну меня не то что жаба задавила,
может и купил бы, да финансы поют романсы. Кстати о ценах, странная закономерность, чем длиннее антенна, тем она дороже… значительно дороже!
Кое какой опыт с ВЧ техникой имеется, руки растут чуть ниже плеч, но не значительно, почему бы не сделать самодельную антенну на автомобиль?
Что бы что-то сделать, надо понимать, что ты делаешь. Я посмотрел антенны заводского изготовления, схемы их подключения. Попробую нарисовать и объяснить, как это работает на простых словах.
Из уроков физики, кто еще помнит, там была схема контура, где пластины конденсатора раздвигали и получалась антенна. Ну я бы не сказал, что физики дураки, но объяснение не правильное, вернее нефига не доходчивое.
Вооружимся теорией и онлайн калькулятором (расчет частоты tel-spb.ru/lc.html и количества витков coil32.narod.ru/calc/one_layer.html )
Провод свитый в спираль/катушку имеет индуктивность, например, 10 витков провода на каркасе диаметром 20 мм при длине намотке 10мм (диаметр провода 1мм) имеет индуктивность 2.136 мкГн (микро Генри), при емкости контура 10 пФ (пико Фарад), резонансная частота контура по расчетам составляет 15,9 МГц (мега Герц).
Давайте грубо и весьма неправильно примем, что один виток провода будет иметь погонные характеристики 1мкГн /1пФ (длина витка 2*Пи*r будет 2*3,14*10=62,8мм). То если размотать нашу катушку и выпрямить провод, у провода длиной 628 мм будет емкость 10пФ и индуктивность 10мкГн, и резонансная частота 15,9 МГц. Смотрите Рис. 1.
Вот так и получается антенна, это кусок провода в зависимости от удельных погонных характеристик имеет свою резонансную частоту, на которой он излучает в пространство. Свернутый в катушку провод излучает он крайне слабо.
Принято, что длина эффективного излучателя должна быть кратна ¼ длины волны (длина волны считается так: 300/F где F в МГц).
Если часть провода свить в катушку, а часть выпрямить, то получится электрически укороченная антенна (Рис. 2). Теперь думаю понятно, для чего в коротких антеннах на СиБи применяются удлиняющие катушки. Не убудем углубляется в теорию антенн, мои познания не так глубоки для обучения этой теории, а эта статья такой цели не имеет.
Вернемся к нашим антеннам для СиБи. Длина волны около 11 м. Значит, чтобы получить эффективную антенну, нужен отрезок провода длиной 2,75 м и такой же противовес (получим диполь). Так как в качестве противовеса может выступать земля (заземление) или корпус автомобиля, то нужен всего один провод.
Но 2,75 м это длинный провод, особенно в городских условиях и располагать его нужно перпендикулярно земле. Укоротить его можно свернув часть в катушку. Почему в катушку не на конце провода, а в точке питания, любопытные читатели найдут в литературе )
Но просто свернув в катушку провод, можно столкнуться с одной неприятной особенностью, из-за высокого или низкого входного сопротивления, не удастся вогнать КСВ в приемлемый диапазон.
На Рис. 3 слева как раз изображен такой случай, из-за низкого входного сопротивления антенны, передатчик работает на рассогласованную нагрузку.
Еще из минусов такого включения, то что выход передатчика электрически связан с незаземленной антенной. В грозу или при касании проводов антенной можно получить нехилый фейерверк в машине и лишиться дорогого оборудования.
Подробнее рассмотрим правую часть Рис. 3.
Там используются уже 2 катушки, L1 является согласующей, а L2 удлиняющей. Антенна заземлена через катушку по постоянному току. Такое включение катушек, а физически это может быть одна катушка, уже является автотрансформатором. Подбирая количество витков L1 можно точно подстроить входное сопротивление антенны, а числом витков L2 скомпенсировать недостающую длину антенного штыря и подстроить резонанс антенны.
Всем известная Lemm 2001 Turbo сделана по тому же самому принципу. Это удлиняющая или «горячая» катушка
Ошибки при установке автомобильной антенны для рации.
При установке автомобильной антенны следует помнить – даже если вы купите самую лучшую антенну и поставите её в неудачное место, её эффективность упадёт в несколько раз. Если нет возможности установить антенну идеально из-за её длинны, лучше купите антенну короче, но установите её правильнее.
В приведённых ниже примерах, будут рассмотрены неправильные способы крепления антенн, которые значительно ухудшают качество связи в несколько раз.
При установке антенны на автомобиль, часто допускается одна из основных ошибок – установка антенны производится без массы. Люди стараются поставить антенну как можно выше, и как можно прочнее её закрепить, но не задумываются о массе. В итоге часто получаются следующие ситуации: антенну врезают в пластик, антенну устанавливают на конструкции, не имеющие контакта с корпусом автомобиля, специально изолируют антенну от кузова.
Если автомобильная антенна установлена без массы, максимальное направление излучения и приёма получает большой угол к горизонту. Это приводит к большому количеству сетевых помех от автомобиля, и значительно снижает дальность связи. Некоторые же люди, почерпнув информацию, что масса нужна, начинают прикручивать разнообразные жилы, пытаясь создать массу, не задумываясь о том, что такие провода очень сильно изменяют круговой характер диаграммы направленности, также сильно меняется и согласование антенны. Всё это приводит нас к одному выводу – если вы не знаете как правильно, или не уверены, обратитесь к профессионалам, которые установят и настроят вашу антенну согласно оптимальным параметрам.
Тут мы видим крепление антенну на дужке зеркала. К самому креплению нет претензий, но на данном автомобиле MAN нет массы на зеркале. В этом случает допустимо установить короткую и толстую массовую жилу, до болта крепления зеркала.
В данном случае, антенна была установлена на пластиковое крепление зеркала, и брошена жила на болт. Более правильным было бы установить антенну в предусмотренное место – под козырьком. Жила, которая используется, слишком тонкая, и у неё слишком большая длинна.
