Как сделать антенну для телевизора своими руками в домашних условиях из пивных банок

Делаем антенну из пивных банок для цифрового ТВ своими руками

Жизнь пивных банок после выпитого содержимого еще в СССР была популярной рубрикой журнала «Техника — молодёжи». Из таких банок можно соорудить достаточно практичные приспособления, в том числе и антенну для телевизора. В рамках статьи вы узнаете, как сделать антенну из пивных банок для цифрового ТВ своими руками.

На что способна конструкция

Принцип работы антенны для цифрового ТВ: из-за действия радиоволны в проводнике, за счет индукции, появляется электрический ток. Этот сигнал может улавливаться специальными приспособлениями и преобразовываться в изображение или звук. Для того, чтобы ток был достаточно мощным и мог взаимодействовать с приемником, нужно усиление. Оно может регулироваться с помощью:

А так как пивные банки изготовлены из металла, который хорошо проводит электричество, их можно использовать для создания нужной формы антенны.

На практике, антенна для цифрового ТВ из пивных банок способна принимать сигнал на расстоянии от ретранслятора до 15 км.

Какие материалы нужны

Чтобы сделать своими руками антенну для Т2 из банок нужно запастись следующим набором материала и инструментов:

Чтобы надежно скрепить элементы конструкции между собой, рекомендуется применять паяльник. Наждачная бумага поможет удалить краску с тех элементов конструкции, куда будет подведен кабель.

Как сделать антенну для цифрового ТВ из пивных банок

Чтобы обеспечить телевидение в своем доме, возьмите за основу любой подходящий вам чертеж, затем следуйте инструкции чтобы изготовить антенну для цифрового ТВ из пивных банок.

Из двух емкостей

Антенна из банок для DVB-T2 и радио делается так:

Опытным путем было установлено, что расстояние между банками для изготовления антенны из пивных банок — 7 см для оптимального улавливания сигнала. А чтобы накрученный кабель не спал, лучше сделать пайку.

Подключение усилителя

Чтобы простая антенна могла ловить сигнал на удалении, добавьте к ней усилитель. Он продается совместно с блоком питания на любом радиорынке или в магазине соответствующего направления. Конструкция при этом будет такой:

Из четырех емкостей

Антенна из четырех банок обеспечит хороший сигнал даже при большем удалении от ретранслятора. Чертежи такой конструкции можете наблюдать на фото.

Чтобы соорудить такую конструкцию:

Данную конструкцию рекомендуется использовать в защищенных от погодных условий помещениях (чердак, гараж, подсобка).

Если нужно реализовать конструкцию на улице, используйте более практичные компоненты в качестве каркаса.

Заключение

Банки из-под пива — это не совсем хороший материал для антенны, но легкодоступный. Если антенна из пивных банок для цифрового ТВ собрана, верно, есть неразрывный контакт между элементами антенны и кабелем, то сигнал будет ничем не хуже, чем от антенны, сделанным на фабрике.

Как сделать антенну из пивных банок для цифрового ТВ своими руками

Антенна для цифрового ТВ из пивных банок способна заменить привычные каналы связи, когда последние сломались, а заменить их нечем. Особо полезными самодельные устройства станут в походных условиях, на дачах, на природе. Здесь сложно использовать заводские изделия, но не хочется лишаться возможности смотреть любимые телеканалы. Тем более, изготовление простого прибора для поимки сигнала не отнимет много времени и не потребует покупки дополнительных элементов. Обычно нужные детали уже имеются в гаражах или домашних мастерских.

Передача и приём сигнала

Принцип действия любой телевизионной антенны одинаков и заключается в том, что под воздействием радиоволны в проводнике возникает электрический ток. То есть, телеантенной может оказаться любой предмет, способный исполнить роль проводника, включая алюминиевые или жестяные банки. Но форма пивных банок даёт преимущества перед привычным оборудованием. Она позволяет ловить больше частот и лучше подходит для дальнего приёма. Правда, для телезрителей упомянутая особенность – минус, поскольку в эфире возникает масса помех. Избавиться от них удастся с помощью правильного расположения деталей.

Принцип работы и конструкция приёмных антенн

Основной принцип работы телевизионных антенн описан ранее. Они:

Учитывая сказанное, разобраться в конструкции несложно. Антенны состоят из принимающего сигнал элемента и кабеля, передающего преобразованную трансляцию на приёмное оборудование (ресивер). Иногда дополнительно используется усилитель, помогающий увеличить рабочее расстояние прибора до 100 км.

Изготовление антенны из пивных банок своими руками

Чтобы самому сделать антенну из пивных банок для цифрового телевидения, не нужно иметь специальных знаний или умений. Достаточно запастись временем и терпением, поскольку, несмотря на простоту, при первом создании такого прибора способны возникнуть трудности. Чтобы справиться со сложностями, рекомендуется использовать предложенную инструкцию.

Необходимые материалы и инструменты

Перечень материалов, которые потребуются для изготовления комнатной телеантенны, предельно короток. Он содержит:

Перечисленные предметы находятся в шаговой доступности, поэтому добыть подходящие материалы и сделать антенну своими руками сможет каждый желающий.

Чертежи, схемы и ручной расчёт

Универсальной схемы поимки мощного, бесперебойного сигнала не существует, поскольку для получения рабочей конструкции достаточно соблюдать 2 правила:

Дополнительно учитывается расстояние между элементами. Обычно оно равняется 75-80 миллиметров, но точные параметры придётся искать вручную, поэтому сразу закреплять детали нельзя. Требуется сохранить им подвижность для последующей настройки и поиска стабильного телевизионного сигнала.

Изготовление мачты

Изготовление каркаса и мачты для крепления готовой конструкции зависит от фантазии и возможностей человека. Для качественного приёма каналов можно сделать:

Для установки готовой конструкции можно воспользоваться любой палкой, металлической трубкой или даже стеной дома. Главным условием является отсутствие контактов между металлическими элементами и креплением. То есть, использование шурупов допустимо, но требуется следить за их расположением.

Сборка

Подготовив каркас и собрав требуемые детали, можно собирать основную часть:

Важно подчеркнуть, что телезрители, желающие обойтись без шурупов, способны прикрепить кабель к баночному «язычку», с помощью которого она открывается. Также жилу с оплёткой можно припаять, предварительно очистив стенку баночки.

Для улучшения приёма рекомендуется последовательно соединить несколько баночек. При этом банки с разным соединением (оплётка и жила) должны располагаться в перекрёстном порядке.

Установка

Следующим шагом станет установка антенны. Для этого следует походить с подключенным к телевизору прибором, проверив, где каналы принимаются увереннее всего. Качество приёма в различных частях дома отличается, поэтому рассчитывать на то, что оптимальное место обнаружится моментально, не следует.

Сказанное касается и установки самодельного оборудования во дворе или на крыше здания: для получения стабильной, беспрерывной трансляции придётся изучить все доступные места расположения антенны.

Подключение и настройка

Выбрав место, остаётся настроить трансляцию, найдя правильное расположение банок на рейке. Для этого понадобится:

Ничего дополнительного не потребуется, а основная сложность заключается в количестве баночек. Чем их больше, тем сложнее определить нужное положение на рейках.

Советы для устойчивого приёма каналов

Обычно никаких сложностей с просмотром телевидения не возникает, но, чтобы гарантировано избежать трудностей, рекомендуется:

Модернизация антенны из жестяных банок

Чтобы повысить стабильность работы собранного оборудования, можно дополнить его усилителем сигнала. Для этого требуется приобрести и установить соответствующий прибор. Обычно он устанавливается между металлическими банками и кабелем, что позволяет максимально повысить эффективность работы телеантенны.

При этом стоит учитывать, что единственно правильного способа сборки не существует, чтобы получить работающую конструкцию, достаточно соблюдать основные приведённые выше принципы. То есть, дополнять предложенную схему собственными идеями и дополнениями не запрещается, поскольку на итоговый результат (возможность смотреть ТВ) подобные действия не повлияют.

Чехол для установки на улице

Если антенна будет находиться не в домашних условиях, а на улице, рекомендуется дополнительно изготовить чехол, защищающий её от осадков. В противном случае велика вероятность, что в непогоду качество трансляций будет падать, а сигнал – пропадать.

Чертеж и сборка антенны из пивных банок для цифровгого ТВ DTV-T2 (или правильная пивная антенна)

Правильная пивная антенна.

Тиражируемая в инете антенна из банок пива вот такая

это разрезной полуволновый вибратор, с импедансом (волновым сопротивлением) 60-75 Ом, и к кабелю РК-75 подходит вполне, НО это ПОЛУВОЛНОВЫЙ, соответственно частоты хорошей работы антенны где то в районе 250-400МГц. Но в этом диапазоне нет ТВ вещения. Аналог уже много где отменили, а цифровое ведется в диапазоне ДМВ. В принципе такая антенна ловить будет, но в условиях идеального приема: сильный сигнал, короткий кабель, прямая видимость на вышку.
Правильная пивная антенна из пивных банок для приема цифрового телевидения. Нам просто нужно рассматривать эти две банки как разрезной ВОЛНОВОЙ вибратор, тогда сразу частота приема уходит в нужный нам диапазон ДМВ. Здесь возникает другая трудность. Сопротивление этих банок как волнового разрезного вибратора возрастает в десятки раз. Две банки разнесенные на длину волны имеют сопротивление порядка 600-700 Ом., точных данных не имею, но хочется верить, что так и есть. Но кабель остается таким же РК-75 на стандартные 75 Ом. Вот с этим и будем бороться. Без соответствующего согласования возможности пивной антенны серьезно занижаются.
Итак начинаем: основной источник знаний книга из 60х годов 20века — Карл Ротхаммель, «Антенны», раздел УКВ антенны / Многовибраторные антенны. Да, да, да, тогда все на лампах работало, и ни какой цифры не было.
Чертеж простой антенны из пивных банок для приема цифрового телевидения DTV-T2 приведен ниже. К точкам а а’ подключается трансформатор 300/75. На рисунке приведены размеры для 33 канала ДМВ. На этом канале «идет» первый мультиплекс в г.Миасс Челябинской области. При необходимости можно пересчитать размеры на другую частоту
Добавлено 12.01.20: можно использовать банки 0,45л. Антенна довольно широкополосная, большой роли об’ьем банки не сыграет. Работать будет.

Чертеж антенны из пивных банок

Размечаем доску. Расстояние между проводами зависит от диаметра провода, который есть у вас в наличии

Расстояние между проводами зависит от диаметра провода, который будет использован. Формула рассчитывает размер D’, но есть еще размер М, расстояние МЕЖДУ проводами. D’ = М+d. если нужно более детальное описание то оно здесь (andrey-n55e60.ucoz.net/pu…a_iz_pivnyh_banok/1-1-0-3). Это ссылка на мое же более подробное описание с формулами. Там на сайте раньше рекламы не было, потом они монетизировались видимо, при переходе будет 20сек. реклама, ну уж извиняйте. Если формулы не нужны в подробности можно не лезть.

Зачищаем край банки от лака. Вворачиваем изнутри банки саморез, через технологическое отверстие на противоположной стороне банки вставляем отвертку.

технологические отверстия делаем канцелярским ножем крест накрест, потом лепестки подгибаем внутрь.

должно получиться что то вот такое

Теперь точно посередине банок нужно подключить трансформатор 300/75. Такой как на фото. Есть практически во всех, магазинах, которые торгуют ТВ антеннами.

Винты трансформатора нужно соединить с проводом. Через доску, насквозь проведен соединительный короткий провод. Со стороны банок саморезом прижимаем и обеспечиваем контакт линии связи с соединительным проводом.

винты по середине прижимают провод антенны и короткий провод к трансформатору
Трансформатор прикрепляется с противоположной стороны несущей пластины. Соединительный провод загнут под винты трансформатора.

Разъем ТВ соединить с кабелем 75 Ом и далее к телевизору. Кабель можно соединить разъемом, если антенна не будет использоваться на улице. Если антенна предназначена для установки на улице, телевизионный кабель нужно припаять. Конструкция антенны на фото предназначена для эксплуатации в защищенном от осадков месте (чердаке дачи), по этому все собрано на винтах, без применения пайки. Вместо трансформатора можно использовать Uобразное колено, но при этом антенна получается более узкополосной.
Антенна из пивных банок по чертежу готова.

При испытаниях принимались каналы с 23 по 60 в 15км от телевышки и с 10-ти метровым кабелем снижения. Антенна из пивных банок сравнивалась в антенной Харченко (Коэфф. усиления без экрана около 6дб), в виде 8-рки со стороной ромба 1/4 длины волны. Из пивных банок получилась более широкополосной, принимались на отлично все каналы ДМВ (DTV-T2) и с удовлетворительным качеством каналы метрового диапазона. Антенна Харченко ловит только диапазон ДМВ. Кэфф. усиление антенны из 4-х банок пива, равен 5,8дб (в теории). Недостаток антенны из пивных банок: высокая парусность и большие размеры, по сравнению с той же 8-ркой от Харченко. В силу широкополосности антенна из пивных банок ловит больше промышленных шумов, что сказывается на аналоговом сигнале, для цифрового DTV_T2 это не является недостатком. Восьмерка Харченко для цифрового ТВ, не на много, но все же лучше. Но в данном случае нас в первую очередь интересует необычность конструкции.
Для еще более сложных условий приема, нужно вместо трансформатора 300/75 подключать усилитель от польской антенны. Можно увеличить число банок до 4х этажей, в книге Ротхаммеля, в разделе «Питание многовибраторных антенн», есть схемы и расчеты, но такая конструкция значительно больше по размерам. Вот чертеж четырехэтажной антенны из восьми банок пива.

Обратите внимание, что расстояние между проводами для антенны из 8 банок другое. картинка с расчетами размеров между проводами для четырехэтажной антенны из 8 банок. Здесь отрезки провода в середине 1/4 дл. волны выполняют роль четверть волнового трансформатора, нужно преобразовать 150 Ом в требуемые 300 Ом. Трансформатор должен быть примерно на четыреста Ом (ниже в таблице слева указано)

Как принято цена вопроса: Покупал только трансформатор 300/75 вроде за 65руб. Остальные материалы в любом гараже в избытке.
Приятного просмотра ТВ в цифровом качестве 🙂

PS:
1) сейчас в основном банки объемом 0,45 в магазинах. Для них размеры можно оставить такие же.
2) эта антенна в основном для общаги или в гараж. В обычной обстановке лучше применять антенну Харченко, восьмерка со стороной квадрата 1/4 длины волны.

Дополнено 25.01.2020: Вариант из восьми банок, это два экземпляра первой антенны, соединенные друг с другом. Сразу не обратил внимание, напишу здесь дополнение, позже чертеж подправлю. Растояние между проводами, соединяющ. 1и 2 этаж банок делается для 300 Ом. При 2,5мм проводе растояние 15мм. Для 3 и 4 этажа банок аналогично. См таблицу для варианта из 4х банок.
А вот растояние между проводами 2 и 3 этажа нужно выбирать из второй таблицы, там порядка 43мм для провода диаметром 2,5мм. Схематично, должно быть так:

В центре расстояние между проводниками шире. В принципе, на это можно не обращать внимание и делать провода на одинаковом рсстоянии.

Как сделать антенну из пивных банок: пошаговая инструкция с фото и видео

Как ни странно, но иной раз устройство, сделанное своими руками из подручных средств более действенно, чем специальное приспособление. Это касается телевизионных антенн. Все мы сталкивались с плохим приемом транслируемых каналов. Залезали на крышу, пытались направить в нужную сторону стационарную антенну – результат нулевой. Это, в основном, касается жителей частного сектора или приусадебных участков в небольших населенных пунктах.

И редко кто задумывался, что кардинально исправить ситуацию возможно, имея на руках пустые жестяные пивные банки. И удовольствие получил, и с толком использовать можно. Буквально за считанные минуты, обладая минимальными знаниями и опытом, можно стать счастливым обладателем настоящей ТВ-антенны, которая по качеству не уступает промышленным образцам.

Когда может понадобиться самодельная антенна

Многие не задумываются, каким образом показывает телевизор, и что ему для этого нужно. Мы просто сидим напротив него и наслаждаемся любимыми фильмами или аналитическими передачами. Однако возникают моменты, когда, будучи на природе, очень хочется посмотреть футбольный матч любимых команд, а улавливающее устройство при себе отсутствует. Такая ситуация может произойти и на даче, и в центре города, когда провод либо сносит ветром, либо его отрезают злостные хулиганы. Необходимо быстро отреагировать на серьезную ситуацию и найти правильный выход. Чтобы не пропустить футбол, нужно иметь при себе несколько алюминиевых банок. И не важно, с каким содержимым: пивом, лимонадом, безалкогольным или слабоалкогольным напитком. Подойдут любые.

Еще в древности греки усики насекомых называли антеннами. И не удивительно, ведь у них много общего, как показала практика. Благодаря таким усикам живые существа улавливали сигналы, тем самым понимая, что вокруг них происходит. Задача телевизионных антенн практически такая же: ловить радиоволны и усиливать их.

Виды антенн

Улавливающие устройства разделяются на два вида:

Наружная самодельная антенна

Наружная антенна представляет собой провод, который одним концом подсоединен к телевизору, а вторым – выходит на крышу. Специалисты сходятся во мнении, что чем длиннее кабель, тем качественнее прием. Принимающие комнатные устройства разнятся формой. Самыми востребованными являются подставки с двумя ответвлениями, которые визуально напоминают усики насекомых.

Какие банки для антенн выбрать

Если принято решение сделать своими руками антенну из пивных банок, стоит позаботиться об их приобретении. Иной раз большого выбора нет, и приходится довольствоваться тем, что есть в магазине либо уже в мусорном ведре. Однако, необходимо знать следующее. Банки могут быть как полностью алюминиевыми, так и с жестяными вставками. Это может повлиять на способ крепления кабеля к ним. Алюминий практически не поддается пайке, поэтому прибегают к помощи саморезов. Жестянки – другое дело. Несколько движений паяльником и приемное устройство готово к использованию. Наличие либо отсутствие железных элементов можно определить, используя магнит. Алюминий притягиваться не станет, а жесть – притянется.

Стоит отметить, что чем больше объем банки, тем лучше прием. Поэтому необходимо остановить свой выбор на литровых экземплярах. При их отсутствии можно довольствоваться поллитровыми или даже 0,25 мл. Если пивных банок не достать, в ход могут пойти алюминиевые старые кастрюли.

Кабель и держатель для антенны

Кабель можно найти:

При наличии вариантов, стоит остановить свой выбор на коаксиальном, который лучше всего подходит для этих целей. При этом такой кабель необходимо с одного конца разделить отдельно на жилу (центральный проводник), и отдельно на экран.

Держатель может представлять собой обычную палку. По длине она должна вмещать две банки плюс расстояние между ними около 10 сантиметров. Подойдет вешалка для кофт и курток. Такая конструкция легко вешается на карниз, крепится к стеллажным полкам либо подвешивается к экзотическим оленьим рогам (при их наличии).

Крепление под антенну может быть самым элементарным

Стоит отметить, что самым оптимальным местом размещения приемного устройства считается непосредственная близость к окну. Прием будет намного лучше, чем при антенне, находящейся глубоко в доме.

Необходимые инструменты и материалы

Для изготовления простой антенны с использованием пустых пивных банок понадобится всего минут 10 – 15. Однако стоит запастись следующими инструментами и материалами:

Как сделать антенну из пивных банок — пошаговая инструкция

Для изготовления антенны предпринимаются элементарные действия, которые не займут много сил, энергии и свободного времени, а также не требуют специальных знаний. Итак, приступим.

Как зачистить телевизионный кабель

Полезные видео-инструкции по изготовлению антенн из банок:

Диапазон приема антенны

Стоит отметить, что банки из-под пива – самый доступный материал для изготовления телевизионной антенны. Однако, такое приемное устройство имеет и определенные недостатки, к которым относится, прежде всего, реальное отсутствие возможности принимать сигналы на дециметровых волнах. Метровый диапазон такие антенны не потянут по своим характеристикам. Технология создания антенны из пивных банок подходит и для создания аналогичных устройств из металлических трубочек. Но вначале необходимо определиться с частотой вещания. Этот показатель имеет прямое отношение к размерам металлических цилиндров. Полоса вещания происходит на частотах от 50 до 230 мГц и подразделяется на 12 каналов.

Частота оказывает влияние также на длину вибраторов и размер кабеля для приемного устройства. Частота в 50 мГц предполагает длину вибратора в 271 – 276 сантиметров, а также соотношение провода 286 сантиметров к 95 сантиметрам.

Устанавливаем антенну на улице

Прежде чем приступить к изготовлению телевизионной антенны из пивных банок своими руками, нужно определиться изначально, где у антенны будет постоянное место дислокации. При выборе места на открытом воздухе, стоит позаботиться, чтобы сильные порывы ветра и неблагоприятные погодные условия не оказывали негативного воздействия на работу приемного устройства. Несмотря на то, что алюминий не боится коррозии, все же нужно покрыть его поверхность соединением цапон – лака.

Некоторые прибегают к более действенным мерам, создавая что-то наподобие чехла. Для этого потребуется обычная пластиковая бутылка. Предпринимаются следующие шаги:

Как сделать антенну из жестяных банок

Не только пивные банки, изготовленные из алюминия, применяются для создания телевизионного приемного устройства. Можно взять за основу иные жестянки, например, из-под консервированного горошка, маслин или оливок, бобовых. Их использовать намного удобнее, так как они поддаются пайке. Однако основным недостатком является возможность проявления ржавчины при большой влажности. Об этом стоит знать и учитывать при изготовлении антенного устройства.

Из жестяных банок также можно изготавливать антенны

Чтобы создать антенну, нужно:

Полезная информация!

Чтобы дождевая водичка не скапливалась внутри банок, стоит в той стороне, которой банки направлены к земле, сделать несколько отверстий.

Антенны из металлических трубочек

Чтобы собственноручно создать антенну из такого материала, следует иметь в наличии:

Из вышеуказанного материала можно соорудить вполне серьезное устройство. Принцип сборки практически ничем не отличается от баночного варианта. Определимся с порядком действий:

Заключение

Существует технология изготовления полезных вещей собственными руками, не тратя значительные средства и много свободного времени. Речь идет, в том числе, об использовании банок из-под пива для создания принимающего устройства. Можно потратить четверть часа и наслаждаться телевизионными программами достойного качества.

Делаем цифровую антенну из обычных пивных банок

Для того чтобы ловить хотя бы 20 каналов эфирного цифрового ТВ, необходим не только телевизор (или приставка к нему), но и антенна. Она продается во всех магазинах бытовой электроники, но рабочую конструкцию можно собрать своими руками из подручных материалов, в том числе из алюминиевых банок из-под пива.

Что это и почему ловит DVB-T2

Принцип работы телеантенны основан на том, что под действием радиоволны в проводнике за счет индукции возникает электрический ток. Он, в свою очередь, может быть уловлен специальными приборами и преобразован в изображение, звук или что-то еще.

Однако чтобы ток оказался достаточно мощным и мог повлиять на прибор-приемник, требуется усиление.

Оно обеспечивается двумя способами:

Поскольку для антенны нужны материалы, проводящие электричество, пивные банки или жестянки из-под продуктов оказываются подходящим сырьем.

Как показывает опыт, антенна из алюминиевых банок отлично работает при следующих условиях :

Что нужно иметь

Для сборки самодельной телеантенны такой конструкции потребуется:

Пошаговая инструкция

Самая примитивная по конструкции баночная антенна собирается следующим образом:

Вот пошаговая видеоинструкция:

Продвинутый вариант — это конструкция из 4, 6 и даже 8 банок. Чем больше — тем увереннее прием вдали от ретранслятора.

Важные мелочи для устойчивого приема

Чтобы получившаяся конструкция правильно принимала ТВ-сигнал, настройте ее по месту.

Изготовление мачты

После того как антенна готова, ее необходимо установить. Для этого требуется мачта или другой поддерживающий каркас. Здесь могут использоваться следующие варианты:

Простор для творчества безграничный. Посмотрите, какие изыски предлагают радиолюбители:

Установка и подключение

Инструкция по установке антенны:

Для подключения антенны к телевизору или приставке-ресиверу необходимо правильно уложить антенный кабель.

После того как кабель проложен, штекер на его конце вставляют в гнездо телевизора или ресивера и проводят настройку на частоте, на которой вещает ближайшая вышка ЦЭТВ.

Вместо заключения

Пивные банки – не идеальный материал для антенны, однако достаточно удобный. Если конструкция правильно собрана и обеспечен контакт между ее элементами и кабелем, такая модель может принимать сигнал не хуже фабричной.

Как сделать антенну из пивных банок для телевизора своими руками

Подключение к телевизору приставки цифрового телевидения DVB-T2 или покупка ТВ-приемника сразу с поддержкой цифры полностью не решает проблему показа каналов. Чтобы принять сигнал от телевышки и показывать оба мультиплекса (20 каналов) требуется подключение дециметровой антенны. Кроме фабричных можно сделать антенну для цифрового ТВ самостоятельно. Одной из таких является антенна из пивных банок.

Почему ловит DVB-T2

Чтобы понять принцип работы антенны, нужно хоть вкратце знать физические законы. Не углубляясь в терминологию, антенна работает так: радиоволна влияет на проводник, в нем начинает проходить электрический ток. Затем ток передается на декодер, который преобразует цифровой сигнал в изображение на телевизоре.

Чтобы появлялся ток, нужен любой проводник электрической энергии – металл. Ток должен быть значимым, иначе телепоказа не будет. Для этого делается усиление одним из двух способов:

Так как банки алюминиевые (токопроводящие), то самодельная антенна подходит в качестве приемника ТВ-сигнала.

У такой телеантенны есть достоинства и недостатки.

Личный эксперимент

Ради эксперимента я сделал такую антенну буквально за 15 минут. Итоговый результат можете видеть на фото ниже.

После, повесил антенну на балконе с наружной стороны окна на третьем этаже.

В антенный вход вставил коннектор. Начал настройку цифровых каналов, в результате нашлось 24 передачи.

У родителей дома найти каналы тоже получилось, но в меньшем количестве и с худшим сигналом. Связываю это с расположением квартиры (1 этаж) и наличием преград. Причем, сигнал был выше внутри балкона, чем снаружи.

К сожалению, добиться стабильного вещания не удалось. Антенна была сооружена и закреплена «на коленке». Поэтому, при малейшем прикосновении к кабелю или ветре, конструкция искажалась, меняла свое направление. На экране появлялись квадратики, изображение зависло.

Уверен, если подойти к процессу изготовлению качественно, прием будет стабильным.

Свойства антенны

Качественно приниматься телевизионный сигнал может только при соблюдении ряда условий.

Необходимые материалы и инструменты

Пошаговая инструкция

Самая элементарная, в то же время качественная, схема антенны из пивных банок своими руками показана на рисунке ниже.

Алгоритм следующий (ориентируйтесь на чертеж выше):

Фиксация кабельной жили и оплетки, кроме шурупов, может выполнятся:

Установка усилителя

Постараться модернизировать антенну, чтобы она принимала сигналы с более отдаленных вышек, можно, подключив антенный усилитель. Конструкция от этого сложнее не станет.

Антенна из четырех емкостей

Может сгодиться для дальнего приема.

Если рельеф местности не преграждает поступление сигнала, то баночный 4-емкостной вариант может ловить волны до 50 км. Это очень подходит для дач, загородных домов.

Конструкция отличается схемой соединения банок, расчетом конструкции. Надо соблюсти правильное сечение соединяющих проволок и расстояние между ними.

Антенну рекомендуются устанавливать в условиях, не подверженных атмосферным явлениям: сильному ветру, осадкам. Антенна сильно восприимчива к ветру, может меняться положение банок, что влияет на прием.

Более прочным креплением является деревянная мачта с параллельно закрепленными поперечными планками.

Как настроить антенну

Изготовление мачты

Если антенна находится дома, то часто она крепится к открывающим окна/форточки ручкам крюком от вешалки. Тогда мачта не нужна. Когда монтаж уличный, надо соорудить мачту – длинный держатель, который тоже закрепится либо на стене, либо на крышке. Может быть:

Самые распространенные из дерева и металла.

К любой мачте собранная антенна монтируется вверху. Крепежные болты, проволоки не должны соприкасаться с элементами самого устройства.

Когда антенна является наивысшей точкой постройки, например, частного дома, лучше сделать отвод для молнии на всякий случай.

Простая антенна из пивных баночек для цифровой приставки

Всем привет.
Столкнулся с проблемой, в гараже очень нестабильной приём тв сигнала. Пришлось мудрить антенну.

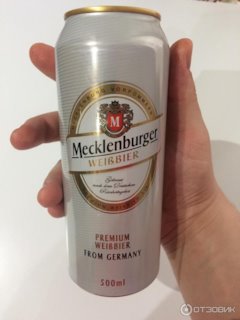

Всё просто, нам нужны две баночки, пять саморезов, два бруска для основания, синяя изолента, провод для антенн и штекер.
Сверлим в дне баночки отверстие и вставляем провод.

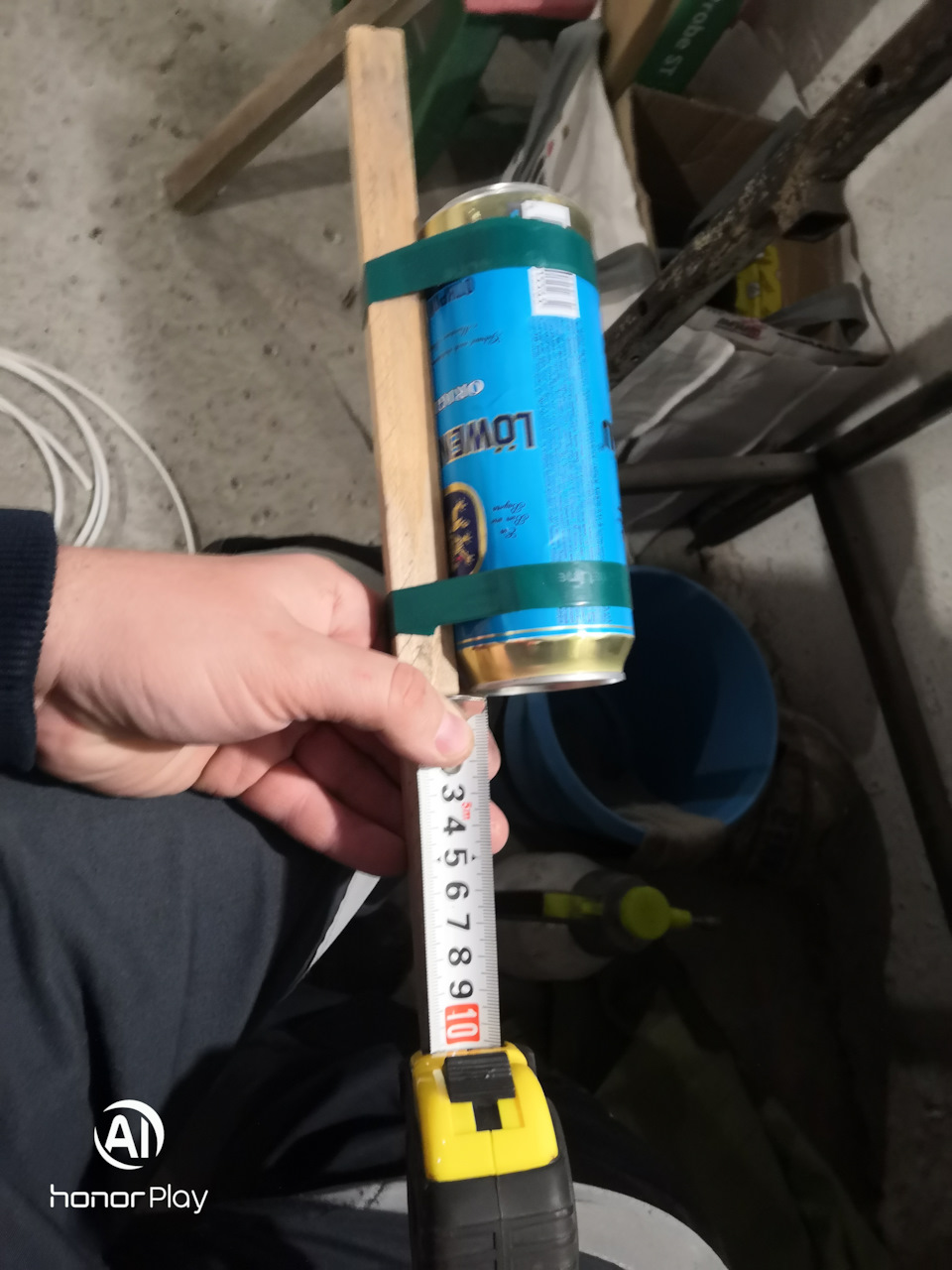

Снимаем оболочку, по итогу между баночками должно быть 75мм, т.е. зачищаем около 90мм, с учётом того, что центральная часть провода прикручивается ко второй баночке.

Прикручиваем саморезами косички.

Баночку крепим синей изолентой к перекладина, у меня к сожалению была только зелёная, думал работать не будет, но нет бог отвёл)))

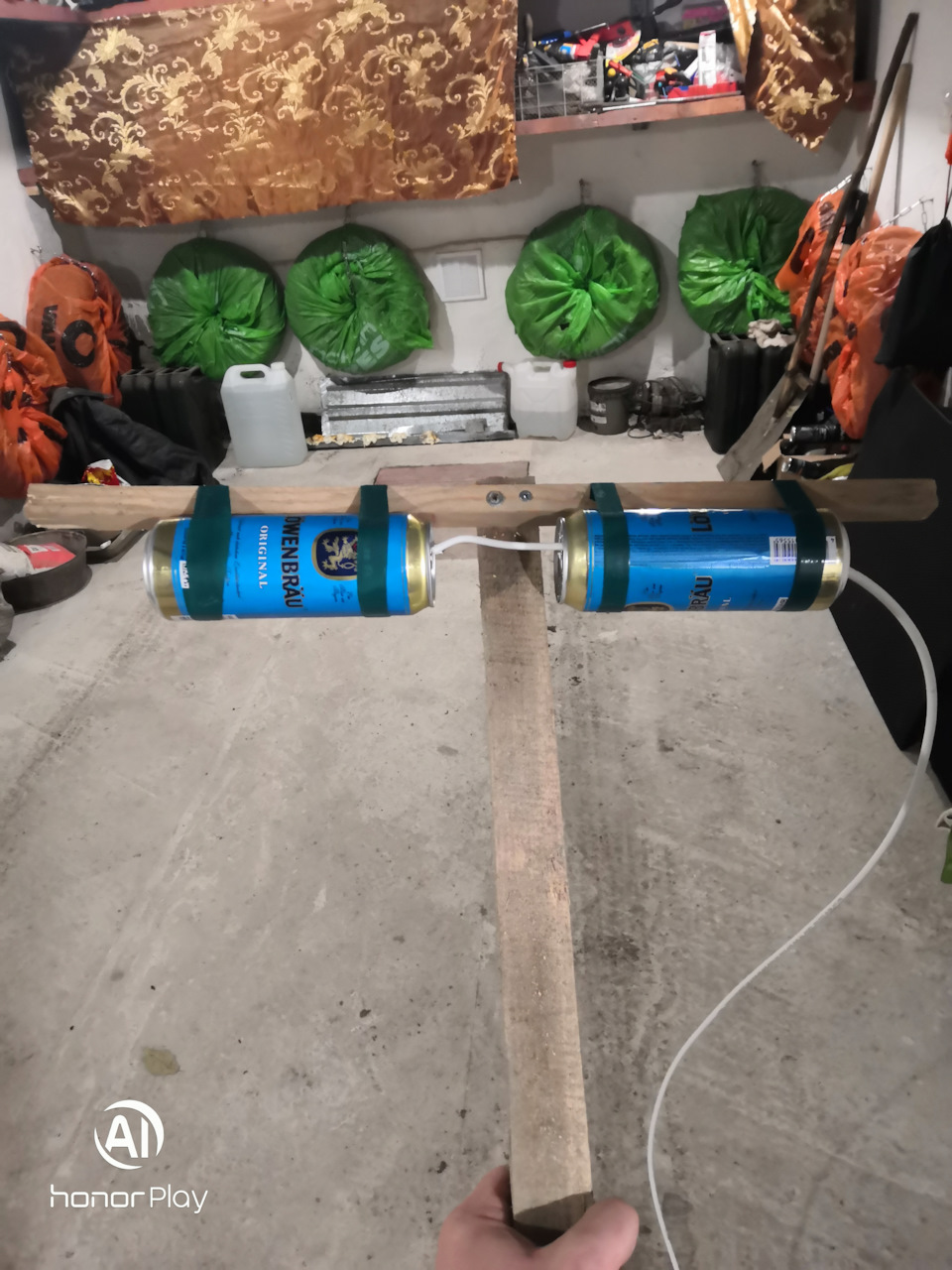

Приуручиваем вторую баночку и притягивает центральную жилу.

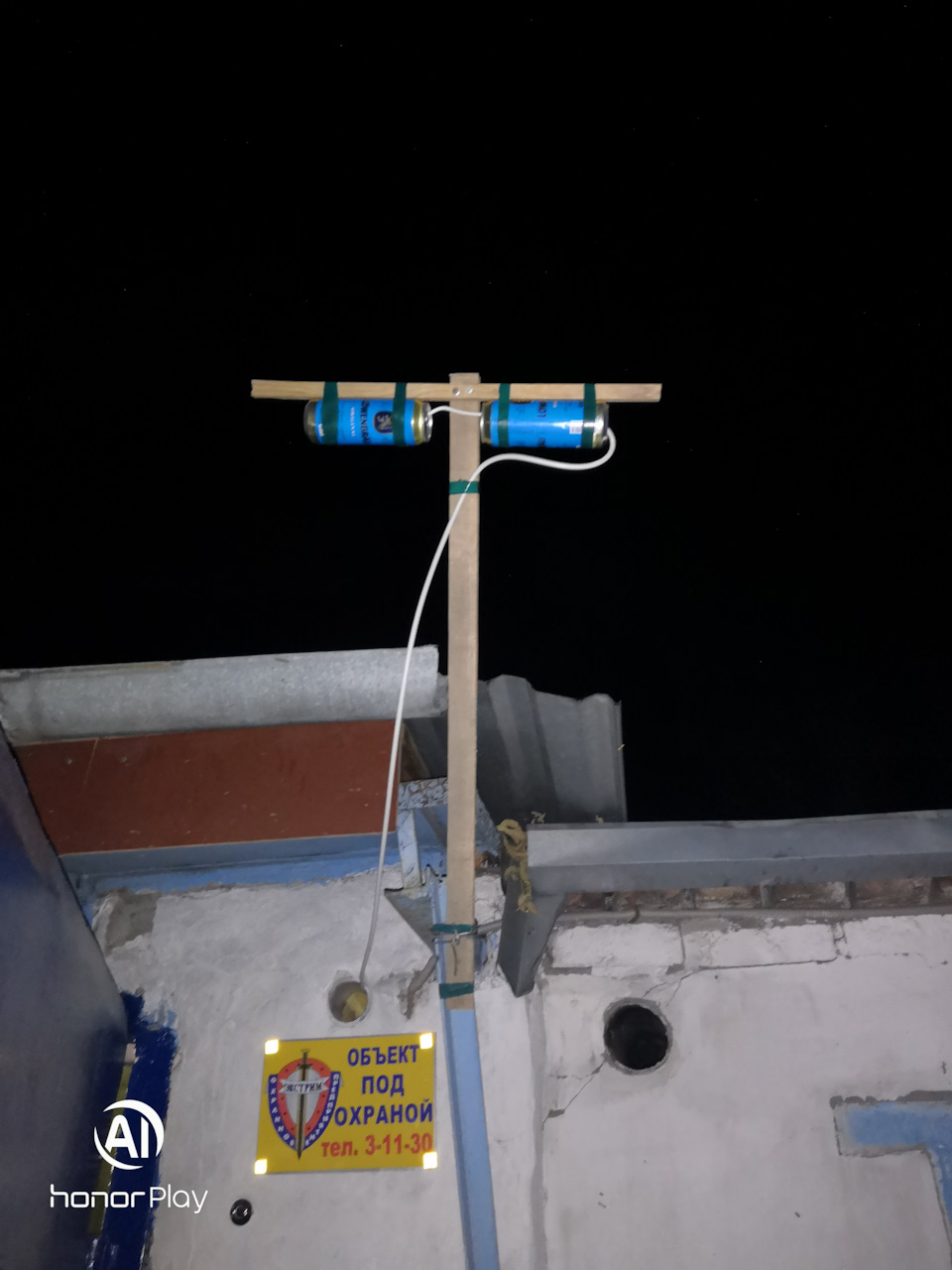

Далее доделываем, ставим центральный брусок и установка на крышу гаража.

Сингал отличный, категорически рекомендую!
Всем добра и здоровья!

Метки: антенна своими руками, пивные баночки антенна, антенна в гараж

Комментарии 58

ключевая деталь — СИНЯЯ ИЗОЛЕНТА!
без нее ничего работать на будет!
когда русским показали синюю изоленту, то через некоторое время ВСЕ, что должно было бы быть припаяно, приварено, прибито, прикручено и т.д.держалось на СИНЕЙ ИЗОЛЕНТЕ!

Скрепя сердцем, пришлось лепить на зеленую… Но бог отвёл, все работает)))

Табличка об охране липовая? Или поставили под охрану?

Охрана поставила сами табличку, гараж под охраной

Дорого платите в месяц?

Вопрос давно решенный, в зависимости от расстояния от ближайшей вышки и частоты на которых вещает в вашем регионе цифровые мультиплексы. У нас в городе достаточно снять экран с антенного кабеля и оставить центральную жилу 11см, два мультиплекса ловят отлично, на «даче» такая антенна тоже работает, но требуется высоко поднять и этот отрезок сориентировать перпендикулярно сигнала от вышки.

А еще можно сделать… Кормушки))))

Лет 8 пользуюсь в гараже такими банками✌️✌️

Красавчик. Вот так и надо делать в гараже)

Тоже так в гараже 32 канала, в плане из алюминиевых пластин два ромба сделать.

Просто провод в круг и все не каких банок. Очень много зависит больше от расстояния до вышки и оборудования цифрового ТВ чем от антенны. Встроенный тюнер в китайские ТВ вообще плоховато ловит если далеко вышка. А приставке отдельной по мне дак все равно где эта вышка.

Просто провод висит на воротах и кажет норм.

Все это херь что ты из банок наваял. Сигнал мультиплекса спокойно ловится на квадрат из обычного коаксиала.

Это называется обычный полуволновой диполь.
И совершенно похрен из чего ты его сделаешь, из банок, из гвоздей 200мм или еще из какой хрени, главное соблюсти размеры

Ваш Т9 ужасен.
Выбросьте трубу, сделайте новую из пивных банок

Отлично, но я просто выкинул банку в окно и все кажет

Ну я сделал по феншую)))

Рэмо BAS X1174 MIDI-DX куплена за 1800 руб. Сигнал 100% Качество 100% Расстояние 25 км до вышки по азимуту.
А банки пусть пиво хранят 🙂

У меня в гараже лежит комплект спутникового телевидения Триколор, с проплаченными каналами до конца года. Только думаю пионеры тарелку быстро стырят. А так да, ваша антенна отличная.

Главное дешёвая. А тарелку мы сняли. Эти каналы некогда смотреть. Только платить за неё попусту. Один минус у антенны нужно трубу хорошую крепления ставить. Она реально метра два в длину.

Рэмо BAS X1174 MIDI-DX куплена за 1800 руб. Сигнал 100% Качество 100% Расстояние 25 км до вышки по азимуту.
А банки пусть пиво хранят 🙂

Такая антенна, если гараж не у частного дома, а где нибудь в кооперативе, может очень быстро «спрыгнуть» и «уйти» в сторону ближайшей металлоприемки.

у меня такая, показывает везде даже 70 см от земли вышка около 50км

Та просто все, обычный крючок-анкер, метр цепи и повешал так шины с дисками, места не занимают, держит все отлично.

идея понравилась.
дык мы же на цифровое вещание перешли или нет?

Цифровое же вещает в ДМВ.

идея понравилась.
дык мы же на цифровое вещание перешли или нет?

Да, это для цифровой приставки, а у самому тв через тюльпаны.

Я предпочитаю нефильтрованное Макленбургер, как Вы считаете, будет работать?

Разницы между темным и светлым в приеме нет? 😊

Да нет разницы, вот если охоту крепкое, то да)))

Поговаривают что банки из под такой «Охоты» превращают ч/б телевизоры в цветные. Ну а банки же «Максиматора» от бренда «Амстердам», говорят, улучшают качество изображения любого телевизора до 8К… )))

А что будет с банками от энергетика?

Я предпочитаю нефильтрованное Макленбургер, как Вы считаете, будет работать?

Я предпочитаю нефильтрованное Макленбургер, как Вы считаете, будет работать?

нужно только примотать изолентой синего цвета!

Вот я тоже мудрил антенны, даже сделал и подключил. А потом ушёл на инетрадио и инет‐тв. Вт колонка и телефон ‐ и все дела.

Я вот с инет-радио ушёл на яндекс-музыку. Есть ещё яндекс-радио, которое особо непонятно чем отличается от яндекс музыки. Меня подкупило, что с платной подпиской качество звука mp3 320кбит + в подписку входят фильмы и сериалы на кинопоиск HD. Там ещё куча всего в подписку эту входит, чем я вообще не пользуюсь. 199 рублей стоит. Фильмы емнип можно одновременно смотреть на нескольких устройствах.

Яндекс музыку сначала «обучил»- надо проставлять лайки под музыкой, которая нравится и ставить дизлайки под той, которая не нравится. Теперь всегда играет то, что нравится мне! Также есть возможность сохранения треков на телефон. Есть кнопка «скачать все отлайканные треки на телефон»… именно эти треки я и запускаю при езде на авто за пределами города.

Также яндекс-музыка встроена в яндекс-навигатор — в самом яндекс-навигаторе отображается воспроизводящийся трек с кнопками управления.

Есть куча других аналогичных сервисов. Например, если хочется музыку в Flac — есть Deezer, стоит- 185 рублей в месяц.

PS уже лет 15 как пофиг на телик. Зачем нужно это средство массовой пропаганды, когда можно смотреть интересные именно мне вещи?

Я в гараже стал слушать камеди‐радио и мегафон тв. И то и другое ‐ фоном, некогда смотреть картинку. А до этого целый видео‐аудио‐центр соорудил. Накидал винчестер с музыкой, сделал антенну ‐ и… Так все и висит. Приоритеты изменились. А в машину конвертирую сам музыку на флешку в лослесс, там я слушаю только то, что хочу.
Вот как-то так.

Для этих целей у меня китайских комбайн от витек, розовый с феечкой. Радио, флешка, диск и кассета.

Я в гараже стал слушать камеди‐радио и мегафон тв. И то и другое ‐ фоном, некогда смотреть картинку. А до этого целый видео‐аудио‐центр соорудил. Накидал винчестер с музыкой, сделал антенну ‐ и… Так все и висит. Приоритеты изменились. А в машину конвертирую сам музыку на флешку в лослесс, там я слушаю только то, что хочу.
Вот как-то так.

У музыкальных сервисов есть большое преимущество- миллионы треков, которые подбираются по предпочтениям пользователя. А на жёсткий диск/флешку- музыка сама себя не закинет.

В окушке у меня был мафон, поддерживающий MicroSD и USB — в итоге я в него имплантировал дешёвый китайский bluetooth-модуль BK8000l он называется (если не запамятовал)… До ста рублей он стоил.

В опеле штатный мафон с выбором из CD-MP3 или AUX. Я выбрал AUX с bluetooth-ресивером. Заныкал его аккуратно за бардачком www.drive2.ru/l/595046897933103569/

Время прошло- распробовал Aptx-HD… Теперь высматриваю ресивер с поддержкой этого кодека для машины.

Я лучше сервисов знаю, что хочу. А дома 6тб фонотека, оцифровки с винила. Это я дома слушаю. А в машине ‐ флак 44‐16.

Ну уж если так — то всё! Ауди-8о-фильство 🙂

Хотя сам такой 🙂 Пробую периодически что-то новое из аудиофильских девайсов. Недавно вот звуковушку дискретную в комп поставил, в сравнении с встройкой- небо и земля! Раньше (до 2014г) у меня был комп с дискретной звуковушкой — было понятие того, насколько она лучше звук выдаёт в сравнении с встройкой.

При чем тут ауди 80? Я с 12 лет с магнитофоном, как появился анлим инет ‐ слушаю только лослесс. Потом перешёл на оцифровки винила 24‐96 и 24‐192. Звуковая и колонки соответствующие. В машине тоже все сделал на качество звука, а не на громкость. Это мой выбор, и машина тут не при чем. В любой другой машине было бы то же самое.

Просто к слову пришлось 🙂

А… Я думал ‐ мериться будем. У меня сын на два года старше тебя, так что аккуратнее ))) Ему я тоже любовь к качественной музыке привил в своё время.

Я лучше сервисов знаю, что хочу. А дома 6тб фонотека, оцифровки с винила. Это я дома слушаю. А в машине ‐ флак 44‐16.

Наушники гибридные (динамические+арматурные) — заставили всё «переслушивать» заново 🙂

Усилитель для наушников есть, надеюсь? Без него никакие наушники не выдают своего качества.

Усилитель есть в звуковушке.

Наушники для компа ещё не обновил. Philips SHP2000. Суть в том, что без усилка их не раскачать. Дело дошло даже до того, что слушал через… по два спаренных ОУ NE5532 на каждый канал. Всё это на самопальной плате было собрано. Плату делал по фоторезистивной технологии.

А через гибридные наушники- с телефона слушаю. Рекомендую! У них ещё провод легкосменный с стандартным разъёмом. Хочешь- миниджек, хочешь- балансный кабель, хочешь — bluetooth.

Не, я с телефона ничего не слушаю ‐ пешком мало хожу, только с собакой гуляю. Дома ‐ своя акустика, в машине‐ своя. В гараже ‐ вт колонка бормочет.

Я вот с инет-радио ушёл на яндекс-музыку. Есть ещё яндекс-радио, которое особо непонятно чем отличается от яндекс музыки. Меня подкупило, что с платной подпиской качество звука mp3 320кбит + в подписку входят фильмы и сериалы на кинопоиск HD. Там ещё куча всего в подписку эту входит, чем я вообще не пользуюсь. 199 рублей стоит. Фильмы емнип можно одновременно смотреть на нескольких устройствах.

Яндекс музыку сначала «обучил»- надо проставлять лайки под музыкой, которая нравится и ставить дизлайки под той, которая не нравится. Теперь всегда играет то, что нравится мне! Также есть возможность сохранения треков на телефон. Есть кнопка «скачать все отлайканные треки на телефон»… именно эти треки я и запускаю при езде на авто за пределами города.

Также яндекс-музыка встроена в яндекс-навигатор — в самом яндекс-навигаторе отображается воспроизводящийся трек с кнопками управления.

Есть куча других аналогичных сервисов. Например, если хочется музыку в Flac — есть Deezer, стоит- 185 рублей в месяц.

PS уже лет 15 как пофиг на телик. Зачем нужно это средство массовой пропаганды, когда можно смотреть интересные именно мне вещи?

Не, я Путина смотрю и Соловьева, какие яндексы)))

Как сделать антенну из пивных банок для приема цифрового телевидения своими руками

Среди множества самодельных антенн для приема цифрового телевидения популярным решением является антенна из пивных банок. Для изготовления достаточно двух банок объемом по пол-литра и крепежного элемента. «Пивная» антенна сможет принимать 20 бесплатных федеральных каналов стандарта DVB-T2.

Про антенну

Устройство способно принимать на себя цифровой сигнал из-за материала банок. Так, если емкости будут металлическими (в нашем случае алюминиевыми), то при поступлении на них сигнала, будет возбуждаться ток. Затем происходит декодирование сигнала через устройство телевизора или цифровой приставки. Так и получается изображения в видео телеканалов на экране телевизора.

Среди основных свойств антенны можно выделить следующие характеристики:

Ниже рассмотрены схемы, с которыми вы сможете сделать антенну из пивных банок своими руками, имея две емкости.

Для изготовления приемника из четырех банок потребуются расчеты.

Что нужно для работы

Инструкция по изготовлению антенны

Простая реализация пивного цифрового приемника показа на схеме ниже. Ориентируясь на чертеж, вы уже можете соорудить антенну.

Но рекомендуем ознакомиться с пошаговым алгоритмом ниже, чтобы не упустить важные нюансы.

Ее лучше примотать к вешалке скотчем. Намертво сразу не цепляйте, так как часто требуется изменять положения вибраторов для приема наилучшего Т2-сигнала.

Если вы не уверены, сработает ли антенна вообще, то сначала не стоит сразу так заморачиваться с качеством исполнения. Можно просто зафиксировать обе банки на вешалке. А кабель прикрутить к «язычкам» без проделывания каки-либо отверствий в емокстях.

При прикручивании не забудьте зачистить язычки. Также лучше в конце хорошо докрутить сердечник из меди и жилу плоскогубцами, чтобы обеспечить более сильный контакт.

Потом проверяете работоспособность антенны из алюминиевых банок.

Если телевизор ловит хотя бы часть цифровых каналов при настройке телевизора, то уже можно придерживаться более строгого алгоритма в процессе изготовления.

А вообще, вначале лучше посмотреть местонахождение ретранслятора в отношении вашего места проживания. Для этого есть карта цифрового эфирного телевидения. Введите на карте адрес своего дома и нажмите на него, когда сервис покажет стрелкой. Появится таблица, где будет информация о двух ближайших вышках. Вас должны интересовать следующие данные – направление вышек и их отдаленность от вас.

При проверке антенны или окончательной установке выбирайте ближайшую телевышку и направляйте антенну строго в соответствии с тем пеленгом, который указан в таблице ретрансляторов. При ориентировании воспользуйтесь компасом.

Антенна сделана, осталось только смонтировать штекер на кабель, чтобы подключиться к телевизору или разъему цифрового ресивера.

Инструкция по монтажу F-разъема

Обща схема зачистки антенного кабеля для монтажа разъема выглядит следующим образом.

Если у вас телевизор висит на стене и расположен к ней сильно близко, то с обычным прямым переходником возникнут проблем. Вы не сможете нормально его вставить, не сделав сильного загибв. Поэтому лучше выбирайте угловой переходник, как на изображении ниже.

Видео по монтажу антенного штекера

Монтаж усилителя

Разберем на примере монтажа широкополосного антенного усилителя SWA. Устройство позволяет повысить уровень эфирного сигнала и компенсировать потери в линиях передач.

Кроме самой платы, потребуется блок питания, так как усилитель работает только, если на него подать напряжение. Если антенна подключается напрямую к телевизору, то блок питания обязателен. Телевизор не может сам пустить питание по кабелю. А вот когда цифровой телесигнал декодирует внешняя приставка, подать питание можно через ее настройки. Тогда можно обойтись без внешнего питающего блока.

На плате есть 4 главных контакта. Первые 2 служат для соединения с экраном и сердечником кабеля. Вторые 2 находятся по противоположным краям платы усилителя и предназначены для соединения с антенной.

Далее процесс зависит от техники, к которой будет выполняться подключение.

Кстати, этот вариант можно использовать и с приставкой, просто функцию питания включать не нужно в настройках ресивера. Питать плату будет выносной блок. Но в этом нет нужды.

После полной сборки конструкции делаете подключение и вставляете блок в розетку. При настройке каналов на телевизоре в меню ручного поиска должна быть шкала сигнала, которая показывает уровень приема и качество. При этом, чтобы шкала работала, нужно выбрать правильный номер телевизионного канала, который берется с карты покрытия для вашего региона. Если на блоке питания есть регулятор, то покрутите его, чтобы добиться максимально уровня телесигнала.

Настройка антенны

Смастерить антенну из банок несложно, но, несмотря на это, с ней могут быть проблемы.

Варианты крепления

В зависимости от места проживания и возможностей установки конструкции есть разные варианты закрепления антенны.

Кроме вешалок можно использовать другие предметы. Например, можно соорудить каркас из деревянных брусков, досок. Многие делают мачту из пластиковых труб.

Если каркас выполняется из металла, тогда нужно проследить, чтобы между элементами антенны и местами соединений не было замыкания. Поэтому лучше изготавливать каркас из диэлектрических материалов – дерева, стекла, пластика.

Если предполагается установка на улице, тогда дерево желательно защитить от влаги. Требуется покрытие влагозащитным материалом. Проще всего обработать дерево лаком, покрыть влагостойкой краской.

При установке на крыше дома желательно сделать молниеотвод.

Примеры разных вариантов сооружений, изготовленным своими руками другими людьми, смотрите в галерее ниже. Все изображения увеличиваются при нажатии.

Как сделать антенну для телевизора из пивных банок

Чтобы получить хорошую картинку на экране, необязательно приобретать дорогостоящее оборудование. Иногда есть возможность использовать буквально подручные материалы. Сегодня узнаем, как сделать ТВ антенну из пивных банок.

Зачем нужна антенна из пивных банок

Могут возникнуть ситуации, когда стандартная телевизионная антенна выходит из строя, и нужно ей быстро заменить. Но если поблизости нет специализированных магазинов, то задача осложняется.

Такая проблема может возникнуть на даче, в сельской усадьбе или частном доме. В таких случаях можно за 10 минут сделать подходящую ТВ антенну из пивных банок, которая по качеству передачи сигнала мало чем будет отличаться от промышленного образца.

Основное преимущество самоделки – не придется искать сложных инструментов и компонентов. Устройство собирают буквально из подручных материалов.

Если человек не пьет пиво, то также можно использовать пустые жестяные банки из-под лимонадов. Главное, чтобы они не были пластиковыми. Конструкции антенны максимально проста, и с работой справится даже человек, никогда прежде не державший в руке отвертку.

Инструкция по изготовлению

Чтобы сделать телевизионную антенну из пивных банок, потребуются следующие материалы и инструменты:

Инструкция – как сделать антенну для телевизора из пивных банок своими руками:

Процесс изготовления завершен, можно вставлять штекер в телевизор. На весь процесс сборки уйдет не больше 10 минут. Сделать антенну для телевизора своими руками не сложно, если придерживаться простой инструкции. Можно установить самоделку на крыше и наслаждаться просмотром телевизора в хорошем качестве и без помех.

Советы

При изготовлении оборудования из банок от пива, важно придерживаться нескольких советов. Так получится сделать конструкции более надёжной и защищенной от неблагоприятных погодных условий.

Рекомендации домашнему мастеру:

Придерживаясь советов и инструкции, получится своими руками создать интересный и функциональный аналог заводского аппарата, который сможет качественно принимать сигнал от телевышки в разных диапазонах.

Антенна для Цифрового ТВ из пивных банок своими руками

Телевизионная антенна используется в качестве приемника сигнала, который идет от ретранслятора к телевизору (или ресиверу). Иногда вместе с заводскими антеннами на крышах домов можно встретить самодельные устройства. По своей мощности они не уступают оригинальным приемникам. Ниже будет рассмотрена информация, которая поможет собрать антенну из пивных банок.

Передача и прием телевизионных сигналов

С точки зрения физики антеннами называют многополюсные проводники, которые излучают и принимают радиоволны в разных частотных диапазонах. Благодаря этим свойствам они могут принимать большое число сигналов, передающихся с разной длинной волны и частотой. Скорость распространения радиоволн составляет десятки тысяч километров в секунду. Это позволяет передать любую информацию на далекие расстояния мгновенно.

Аналогичный принцип работы у телевизионных систем:

В конкретных случаях применяются дополнительные устройства:

Вместе эти устройства обеспечивают зрителя телевидением с прямым вещанием.

Рассмотрев принцип работы телевидения можно сделать вывод — антенна является обязательным элементом и без нее невозможен просмотр телеканалов.

Принцип работы и конструкция приемных антенн

Основа их работы — коэффициент усиления (КУ) и коэффициент направленного действия (КНД), которые определяются конструкцией и сопротивлением приемной антенны. От этих характеристик зависит эффективность и польза устройства.

Большинство заводских телевизионных антенн изготовляются с расчетом на охват по всей окружности, КНД сравним с коэффициентом полезного действия (КПД) и близок к единице. По типу конструкции бывают два вида антенн:

Кроме направления приемной антенны важен и другой показатель — КУ. Он определяет дистанцию, на которую распространяется эффективность антенны. Усиление измеряется в децибелах, т.е. указывает, на какую шумность сигнала рассчитано устройство. Если ретранслятор установлен далеко, нужна более мощная антенна с низким КУ. Также ее установка рекомендуется при неблагоприятных климатических условиях, которые заглушают и рассеивают радиоволны, понижая их шумность.

Изготовление антенны из пивных банок

Сразу может возникнуть вопрос — зачем собирать антенну из пивных банок своими руками? Ответ прост — может возникнуть ситуация, когда штатная антенна выходит из строя и скоро начнется важная премьера или любимый футбольный матч. На покупку и установку новой времени нет, а запасная антенна есть далеко не у каждого. Антенна из банок хороший проводник и подключается очень быстро, а для сборки нужны только подручные инструменты. К слову, для изготовления не нужны никакие навыки монтажника.

Подготовка

Для начала работ нужно подготовить все материалы и инструменты, а именно:

Два последних пункта можно опустить, т.к. штекер с кабелем можно взять от неисправной антенны.

При возможности, вместо саморезов лучше использовать паяльник и подсоединить кабель с помощью пайки.

Пошаговая инструкция

Когда приспособления готовы, можно перейти к непосредственному изготовлению простейшей приемной антенны из пивных банок. Первый шаг — подготовка изделия:

Конструкция будущей антенны готова, теперь нужно взяться за кабель. Второй шаг — подключение кабеля:

Телевизионная антенна из пивных банок готова к работе.

Остался последний шаг — настройка:

Рекомендуемое расстояние между жестяными банками 70 — 85 мм, но в каждом случае разное.

Если удается получить идеальное изображение после подключения кабеля, можно не передвигать банки, а сразу закрепить их.

Модернизация самодельной антенны

При желании ТВ антенну из пивных банок можно улучшить или переконструировать, в результате чего получится мощный приемник, которому не нужен усилитель.

Если требуется функциональная антенна на дачу или в гараж, а покупать из магазина накладно (да и могут украсть), лучше собрать самому. Чтобы не беспокоиться за климат и другие условия, которые могут ухудшить изображение, рекомендуется изготовить антенну, которая будет ловить сигнал в обеих плоскостях. Для нее понадобятся те же инструменты, 9 пивных банок и саморезов:

Самодельная антенна с приемом сигнала в горизонтальной и вертикальной плоскости готова. Но остался еще один момент — ее защита.

Чехол для установки на улице

Иногда бывает, что телеканалы показывают хорошо только при выносе антенны наружу. Это указывает на слабый сигнал на местности, который дополнительно рассеивается строением. Единственный выход — установить антенну наружу. Как сделать антенну из пивных банок для улицы? Предварительно нужно защитить ее от осадков.

Отличным вариантом чехла служит полиэтиленовая банка пива:

Чтобы осадки не попадали через отверстие, оно разогревается спичкой и под действием температуры деформируется. Расплавленный пластик «приклеивается к кабелю, что приводит к герметичности.

Если используется широкая антенна с 4—6 банками, такой вариант не поможет и нужно немного потрудиться. Нужно обмотать всю конструкцию прозрачными полиэтиленовыми пакетами или пленкой, после чего «сшить» их нагревом.

Важно! Не нужно добиваться полной герметичности, т.к. это приведет к накоплению влаги внутри. Рекомендуется оставить небольшое отверстие в месте прохождения кабеля.
