Как самому сделать звездное небо в авто

15.01.202315.01.2023 admin 0 Comments

Звёздное небо! Просто космос 🙂

Всем привет. Рад снова и снова видеть вас в бортовом журнале моего волчары.

Сначала результат потом процесс =)

Мысль о звёздном небе не давали мне покоя с момента… Не помню, но очень давно, а когда я год назад закатал крышу в альку- моё желание усиливалось с каждым днём.
Мечтал о своем личном звёздном небе…

Приехал ко мне мой друган, потому что одному этим заниматься выше моих сил )
Отличный у него поло — заходите в гости. Почти всё что мы делаем — делаем вместе =)

Затем снимаем потолок. Делается это не так уж и сложно, снимал и ставил ранее я и один но лучше вдвоём. Снимаем все стойки, откручиваем плафоны, козырьки и ручки и вуаля. Потолок падает нам на голову. Вытаскивается потолок через переднюю пассажирскую дверь, возможно придется его немного согнуть, хотя затащили мы потолок обратно идеально вообще.

купил вот такой контроллер у shuffle
поддержка от одного до семи светодиодов

Всего я поставил 4 светодиода. Два белых и два синих. В Китае заказал два метра оптоволокна (их там в избытке). разделил оптоволокно на 4 части, потом в термотрубку, а потом в термоусадку со светодиодом. В результате наши звёздочки мерцают. Сам блок разместил в задней части потолка. Питание у блока 12 вольт, как будете запитываться — решайте сами )

Смысл в том что светодиод даёт источник свет на конец оптоволокна, а оптоволокно светится ровно через два метра на другом конце, или на изгибе.

Задача далее простая — провести оптоволокно через крышу в салон.

Для начала наметили ручкой обязательные созвездия, это созвездия «близнецы» над водительским местом и «телец» над пассажирским. На их реальность мы совсем не претендовали, оценивайте сами ) главное я знаю что они есть, и примерно вижу в них картинку )
(потолок кажется сильно грязным, но это я немного поколдовал с фильтрами, на самом деле все нормально. но приходилось класть потолок на землю когда устанавливал и снимал его самостоятельно прошлой весной)

Близнецы по моей дате рождения.

Телец по дате рождения жены.

Протыкал я потолок со стороны салона тонким шилом, а друг с другой стороны вставлял оптоволокно.

В созвездия пошло оптоволокно из белого цвета из одного светодиода, оставшееся оптоволокно раскидал в случайном порядке назад.
С двух синих светодиодов звёзды раскиданы по всему салону.
С последнего белого — преимущественно в задней части и чуть чуть впереди.

После того как все закончили на месте каждый звёзды со стороны крыши авто капнули каплю клея момент, чтобы зафиксировать опотоволокно. Схватилось отлично. Каждую звезду я подписывал цифрой, дабы не запутаться в обработанных звёздах.
Всего у нас получилось 109 звёзд

Ну и все — вроде ничего не забыл — несем потолок обратно в машину)

Источник

Звездное небо или как установить светодиоды в обивку потолка автомобиля

Процесс установки показан на примере универсала Lada Vesta (владелец emmiljen ). На других автомобилях доработка выполняется аналогичным образом. Примеры работ найдете в комментариях к статье.

Нити и светодиоды заказывались в Китае, на них ушло около 3000 рублей.

2. Нити 0,75мм и 1,0мм приклеивались клеевым термопистолетом, 0,5мм — супер-клеем. Делалось по 20точек за круг, обводя маркером после фиксации.

3. Затем откусыванием маникюрными щипчиками нити.

4. Мерцанием управляет RGB контроллер.

Процесс тюнинга также показан на видео:

А вам нравится звездное небо в машине?

Поделиться в социальных сетях:

Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Источник

Звездное небо в ВАЗ 21114

Сегодня крайняя из 3-ех запись по доработке потолка, а именно: звездное небо!)
Данная доработка пока еще не так часто встречается, поэтому и бросается в глаза. На ВАЗ я уже видел пару раз в сети фото или видео, однако на 11-ой пока данная доработка на глаза не попадалась. Так что, возможно, буду первым)
Делалось это для придания дополнительной индивидуальности машине и в роли эксперимента: было интересно, хватит ли у меня сил, терпения и прямоты рук для того, чтобы сделать звездное небо. К слову, прямота рук тут не такая уж и важная, а вот терпение точно нужно хорошее: ведь под каждую звезду надо сделать отверстие, вставить в него оптоволокно, протянуть его в общую скрутку, на каждое оптоволокно в отверстии поставить каплю клея, чтоб оно не вылетало.

Ориентировался я на эту запись. Автор написал, что сделал за выходные. Но у него и потолок от Civic Coupe. Наш же больше. Поэтому смело просидел с ним 3 вечера после работы. Работал в гараже на полу, так что мышцы спины приофигели и колени ныли, хоть и работал на подушке от сиденья.

Первым делом нам понадобится само оптоволокно. Его заказывал с Али еще пару месяцев назад. В общем итоге, взял 150 прутков по 2 метра, итого 300 м, что вышло мне в 642 рубля. Брал диаметром 0,5 мм.

Итак, наш подопытный:

Все работает, как и надо. Переходим к правой стороне. В принципе, все то же самое. Тут уже процесс идет активнее. Да, дам совет: После вставления каждого оптоволокна сразу сажайте его на клей и вставляйте в термоусадку. Ибо потом весь пучок, который начинает путаться в основаниях звезд, тяжело распутать.

Дальше так же играючи доделал 2 оставшиеся четверти. Все аккуратно развел, все скрутки пропаял и в термоусадку. После этого контрольный пуск:

По какой-то из причин получилось так, что некоторые звезды очень яркие, какие-то тускнее, а некоторые на фото вообще трудно различимы. Сначала расстроился, но потом все обдумал: а ведь так даже лучше. На небе тоже какие-то звезды яркие, а в какие-то надо прямо вглядываться, чтобы их увидеть. Так что считаем, что это все же «+» =)

Дальше установка на машину. В универсале в принципе ничего сложного с этим нет. Хотя все равно надо быть аккуратным, дабы ничего нигде не оторвать и не сломать. После полной установки я все же нескольких звезд не досчитался. Вполне возможно, их поломало об усилители крыши. Но, на фоне общего количества их особо и не заметно. После кусачками подрезал все звезды вровень с потолком, чтобы не цеплять их.

Подключал я все через кнопку с 3-мя положениями. На один контакт подвел провод от габаритов, тянул его от самой кнопки включения. Второй протянул от плафона, постоянный «+». Тем самым можно на полностью заглушенной машине включить только звездное небо и любоваться им, можно переключить его на общее включение фар и ездить с ним, что я сейчас, собственно, и делаю. Или, если надоест, можно его просто выключить.

Ну и фото готового варианта.
Днем:

Что могу сказать: первый блин явно не комом. Получилось хорошо. Единственное, оптоволокно у меня осталось и можно было бы добавить еще звезд, но понял это уже после установки потолка. Снова его снимать не охота. Возможно, что при следующем съеме потолка, если таковой будет, «рассыплю еще звезд на небо». На крышу универсала типа 2111 как раз примерно 300 метров оптоволокна и уйдет. Так же можно «запариться» и сделать какие-то созвездия. Я сначала думал об этом, но потом все же забил на данную идею. Видел в сети даже фото, где изображена галактика Млечный путь =) Тут, на самом деле, есть где фантазии разгуляться. Ну и, как сказал ранее, можно взять волокно потолще, 0,75 мм. Ибо часть надламывалась при установке и держалась только за счет клея. Кстати, возможно, что эффект «приглушенных» звезд частично благодаря этому и получился. Но все же надломанных прутиков было не больше десятка.

Что понадобилось с ценами:
— Оптоволокно 150 прутков по 2 метра, диаметр 0,5 мм — 642 руб.;
— 4 светодиода W5W — 248 руб.;
— 4 патрона — 240 руб.;
— Понижающий преобразователь LM2596S — 240 руб.;
— Кнопка на 3 положения — 132 руб.
Провода, термоусадка, изолента и клей уже были.

Так-то можно еще сократить расходы, поставив вместо светодиодов W5W обычные светодиоды с резисторами. Но я захотел сделать так. Надеюсь, данная запись кого-нибудь подтолкнет к реализации и, возможно, кто-то внедрит еще что-то в эту идею. Так-то можно сделать и RGB звездное небо, и со сменой яркости, и мерцающие звезды. С помощью контроллера и вереницы близко расположенных звезд по одной траектории можно даже падающие звезды сделать. Ну, это просто накидки идей для последующих реализаций)

Источник

Звёздное небо с кометами и светомузыкой

Ну и основное, в потолок устананавливал готовые комплекты основного проектора и проектора комет, они вместе с пучками оптоволокна,
так что для установки всего этого нужны только: тонкое шило, фломастеры разных цветов, монтажный клей, кусачки, провода и серый армированный скотч
там все просто и времени очень много не занимает 🙂
далее пара фото с коментариями
в моем потолке будет 2 кометы, у каждой кометы будет 6 своих отдельных каналов белого цвета, у каждого канала будет пучек из 50 нитей оптоволокна диаметром 0,25 мм, поэтому выбираем будующее расположение проектора комет, размеры и расположение полос комет, рисуем фломастером полосу с нужным изгибом и делим ее на 6 частей, так чтобы в одном делении помещалось около 50 тонких отверстий пробитых шилом в потолке

Кометы простыми полосами как я сделал устанавливать не обязательно, можно в виде длинной капли, синусойды у кого на что фантазии хватит, у меня самый простой вариант, брат вообще сделал себе на потолке из похожего проектора комет кольцо 12 знаков зодиака, там как раз 12 независимо управляемых каналов белого цвета, но не будем уходить от темы, об этом напишу в следующих отчетах…
Далее все просто и легко, пробиваем в потолке шилом сквозные отверстия полос, только разумно, через пусть небольшое но расстояние между отверстиями, прокалываются потолки легко, по крайней мере те которые мне поподались, их в основном делают травмобезопасными: из картона, чего то на подобии плотного войлока или вообще как в accentе из гофрированной бумаги как у обычных коробок 🙂
Крепим стяжками пучки оптоволокна к проектору комет

Я прикрепил пучки, и смотал их изолентой, отделив пучки нитей каждого канала отдельно на последующих фотках должно быть видно как это сделано, можно вообще ничего не сматывать а растянуть оптоволокно как есть, но так на мой взгляд получилось компактнее, все равно же все нити направлены в одну сторону…
Далее приклеиваем к потолку проектор комет, предварительно выбрав для него место, места для крепления проекторов желательно выбрать в самом начале при съеме потолка, отогнув потолок положить их на выбранные места, установить потолок обратно и посмотреть не мешает ли что нибуть установке в выбранное место и наметить эти места. Обычно в авто для установки похожих по размеру проекторов хватает расстояния от крыши до обшивки (высота основного 24мм, а для комет 15), похожим способом рекомендую выбирать место не обязательно для аналогичной электроники потолка, но и для обычных светодиодов и других блочков, хотя бы чтоб не попасть на ребра жесткости, они обычно прилегают к обшивке.
В моей машине из-за объемной системы люка я нашел только 2 подходящих места для установки проекторов, весь остальной потолок прилегает к рамке люка

Для склеивания всего что здесь клеется взял такой клей

клей для отделочных работ «титан», этикетка отлетела еще в магазине, но его можно узнать по бутылке, выбрал его из-за подходящих температур эксплуатации, хорошо клеит пластики, а оптоволокно тоже из него, не разрушает оптоволокно, адекватное время высыхания, да и по цене он один из самых дешевых с такими свойствами. Если вдруг кто себе захочет сделать подобное, не вздумайте клеить оптоволокно суперклеем и похожими акрилатными клеями, он супербыстро разрушает оптоволокно и после высыхания оно просто отламывается в месте склейки)
пока клей прихватывается можно поставить на проектор какой нибуть вес чтоб не смещать его или просто прихватить термоклеем и заниматься дальнейшей установкой
Для этого просто берем сами и вставляем последовательно нити оптоволокна в отверстия, каждый пучек в свой отдел по порядку, ну или зовем заинтересованное в этом лицо, для которого и делается вся эта работа, показываем что и как нужно сделать

а сами чтобы не терять время занимаемся прокалыванием отверстий второй кометы и приклеиванием основного проектора
Если честно, то как то лень мне было поподать тонким оптоволокном в мелкие отверстия, всю основную работу сделала малая 7 лет, протягивала все нити в отверстия, а я дырявил потолок, просунула на всей площади моего потолка за 4 часа, с передышками конечно на подсыхание клея :), около 850-900 нитей, 100-150 нитей основного проектора не задействовал, не считал точно сколько, показались лишними из-за небольшой площади потолка с отверстием люка, просто обрезал их.
Когда кометы были готовы, натянул нити с обратной стороны и залил их клеем у основания, клей не экономил)

Прихватил пучки в изоленте клеем чтоб не смещались от вибрации в будующем
Когда клей на волокнах комет слегка подсох, наметил места для основных будующих звезд фломастерами разного цвета и проколол отверстия с учетом того, что в намеченные отверстия одного цвета будут устанавливаться волокна одного канала, у меня основной проектор 6-ти канальный (у этого 6 независимых RGB каналов) и хотелось разместить звезды всех каналов равномерно по всему потолку, никаких карт реальных звезд не перерисовывал и созвездий не делал, хотя это не сложно, все просто хаотично расставлены.

поставил вариант со светомузыкой, на видео снизу будет его работа под музыку

Далее установка пучков нитей с распределением по своим цветным отверстиям, это тоже делал помощник :), пошагово не фоткал, но здесь все просто, вставляем в крепление проектора пучек оптоволокна, протягиваем их в отверстия отмеченные своим цветом, вставляем следующий. Протягиваем, и так 6 раз, оптоволокно использовалось диаметром 0.5 мм и 0.25 мм для создания мелких звезд и покрупнее, такое оптоволокно тонкое, его будет не видно на потолке в конечном результате.
После установки нитей:

Нити выходящие с проекторов или же диодов не должны быть натянуты, после установки поправляем все нити: некоторые подтягиваем, некоторые отпускаем и потом каждую прихватываем каплей клея, только аккуратно, не смещая близ лежащие

После проклейки нужно оставить клей подсохнуть часа 3-4, а лучше на всю ночь
У меня часа за 4 клей схватился
Далее обильно заклеиваем весь потолок серебристым армированным скотчем, аккуратно придавливая оптоволокно к потолку, это нужно чтобы обездвижить оптоволокно, чтобы оно не терлось по крыше от вибраций, не шелестело под крышей и не оторвалось в конечном итоге 🙂 так что на этом моменте такой скотч лучше не экономить, хоть он и не дешевый, у меня ушел 1 большой рулон,
прокладываем все необходимые провода для подключения, выводим органы управления небом (в моем случае это ИК приемник, микрофон и USB кабель) на нужные места и крепим их к потолку, я прикрепил остатками алькантары, клеется очень хорошо она и мягкая, а скотча уже не было…
у меня управление блоком комет подключено последовательно, с него также вывел провода для следующего управляемого проектора, который в будующем будет в этой машине управлять оптоволокном бокового свечения для подсветки всех щелей в торпеде и дверных картах как у мерсов s-класса сделано :))))

Источник

Потолок «звездное небо»

При покупке авто обратили внимание что потолок обтянут карпетом и в нем по натыканы диоды. Но особого вниманию этому не уделили.

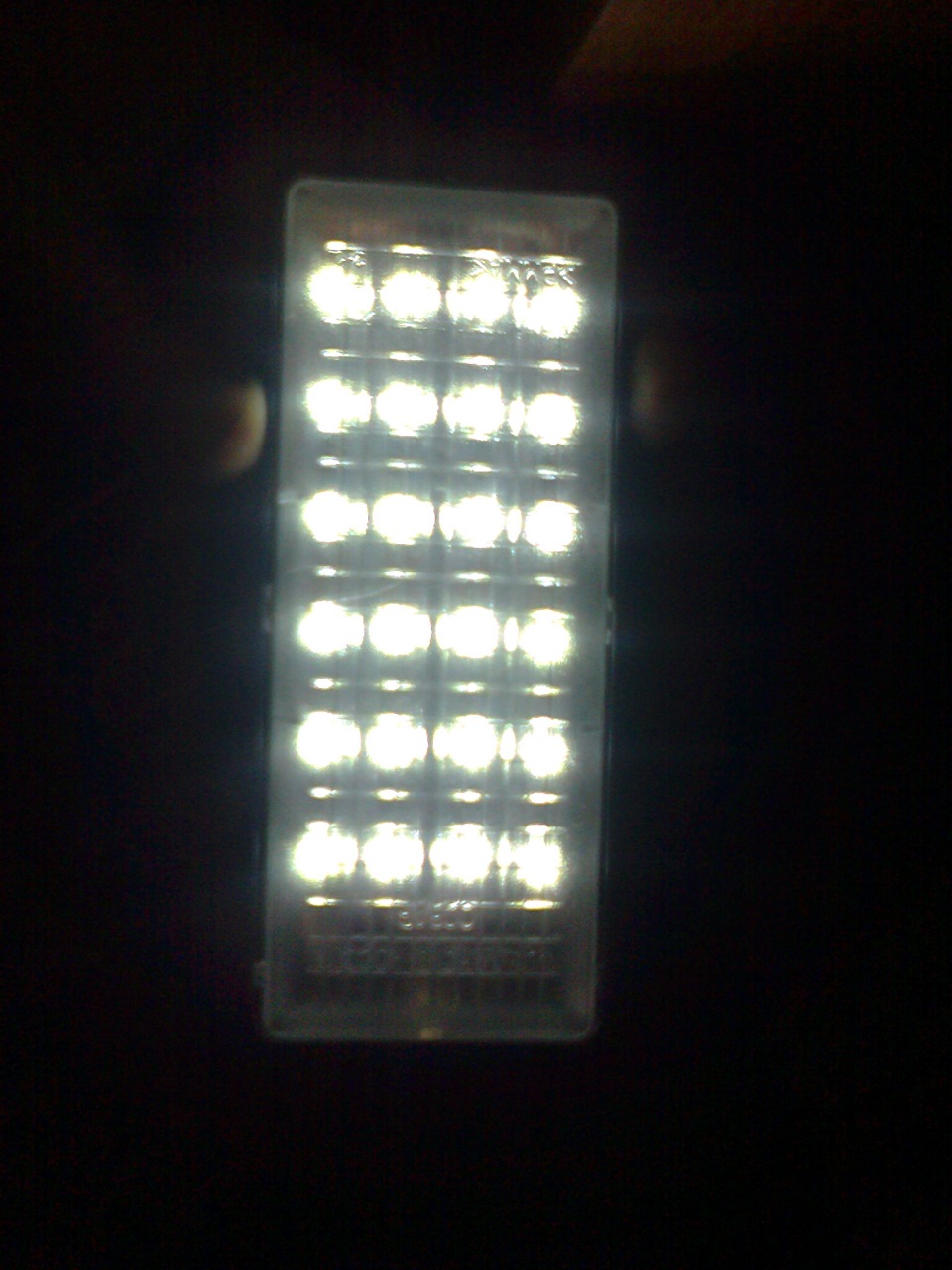

Через некоторое время стало интересно, что же сие чудо из себя представляет. Люстры не было, на ее месте был небольшой жвак проводов. Поковырявшись в нем и спалив пару предохранителей потолок ожил:

Оказалось даже очень классно (друзьям понравилось).

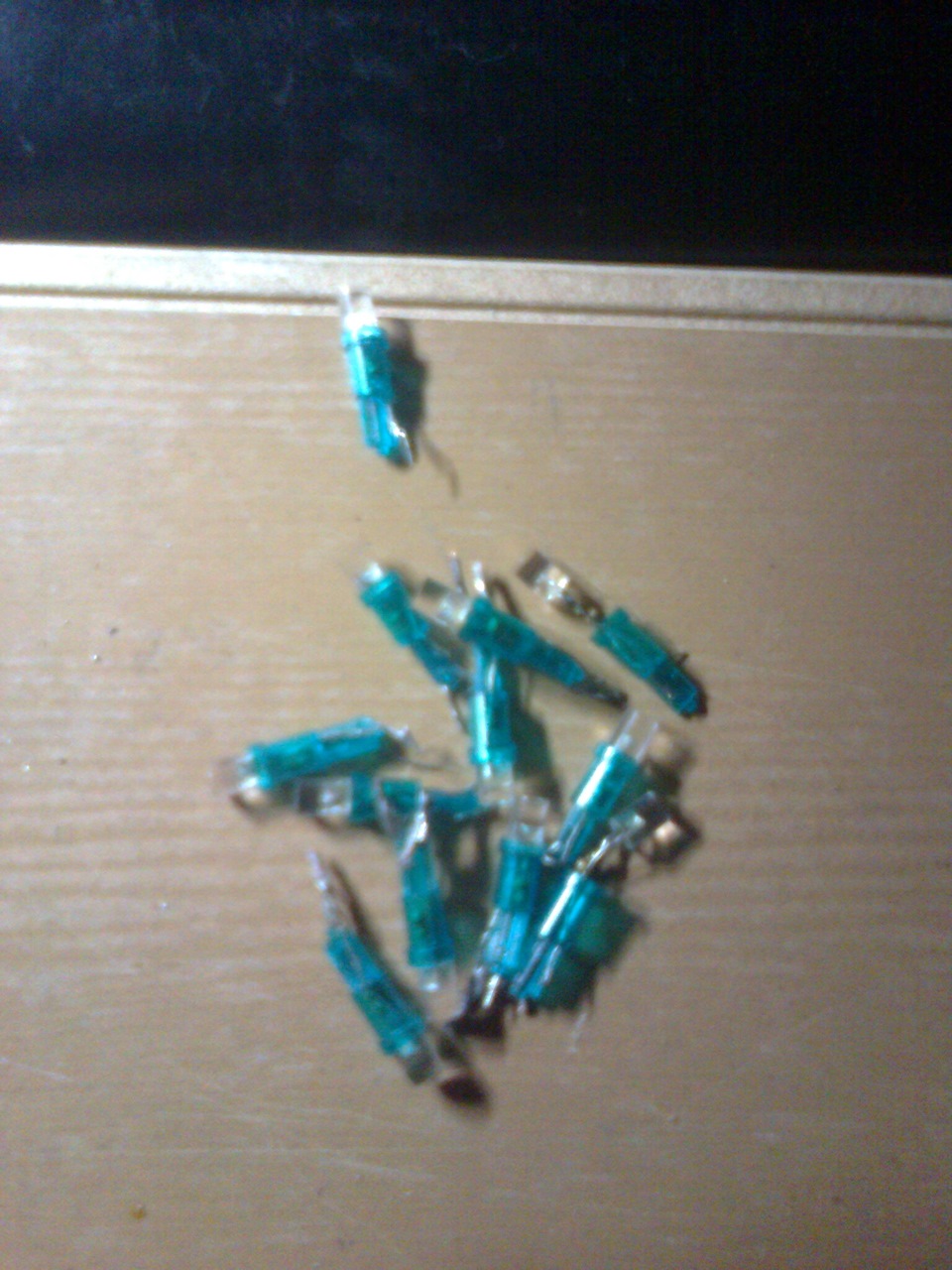

При этом не работало почти половина диодов (предполагали что они сгорели) и потолок был провисшим (из за отсутствия люстры).

Вот и в свете последних событий, потолок был снят для тепло-шумоизоляции крыши.

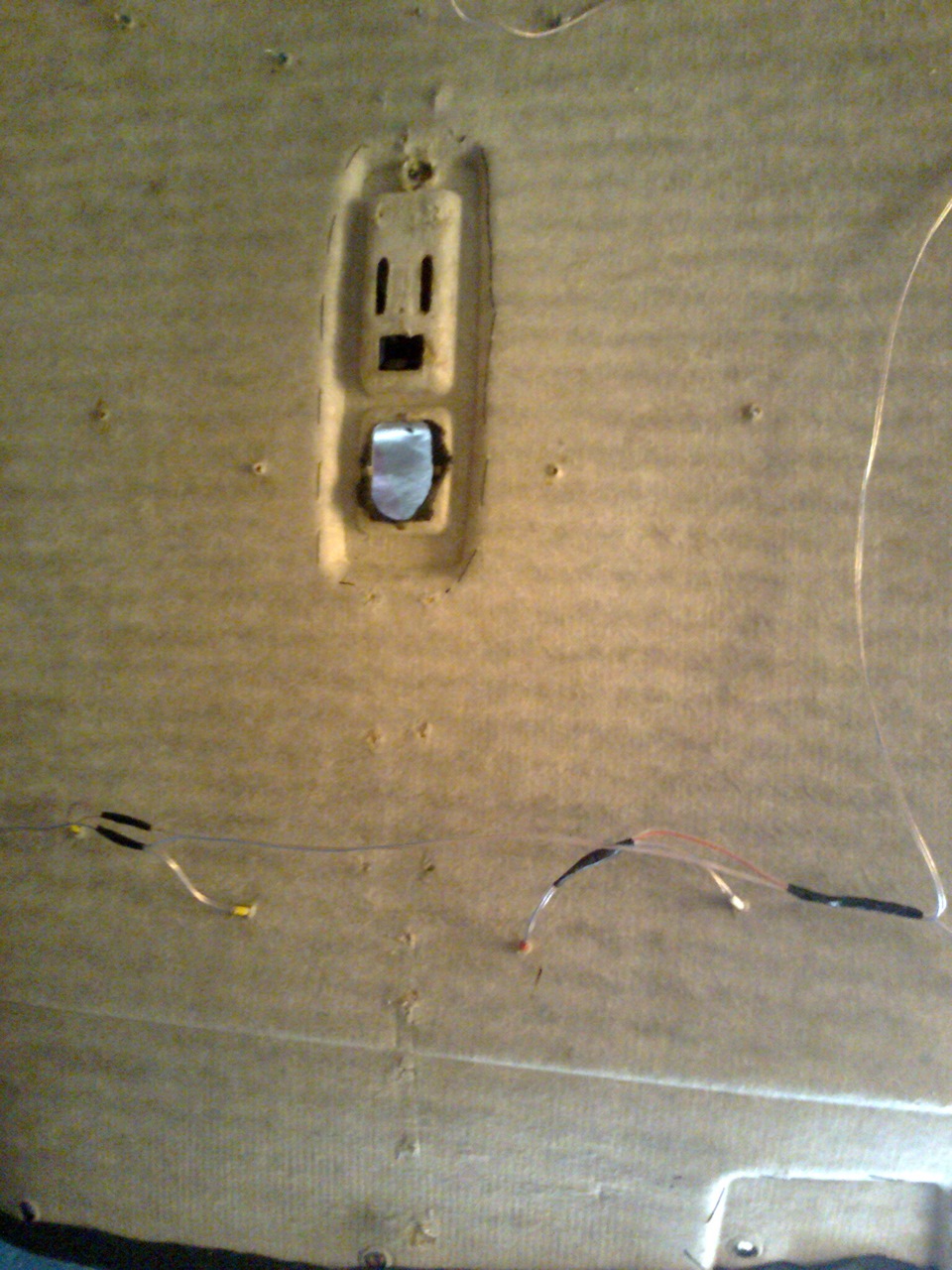

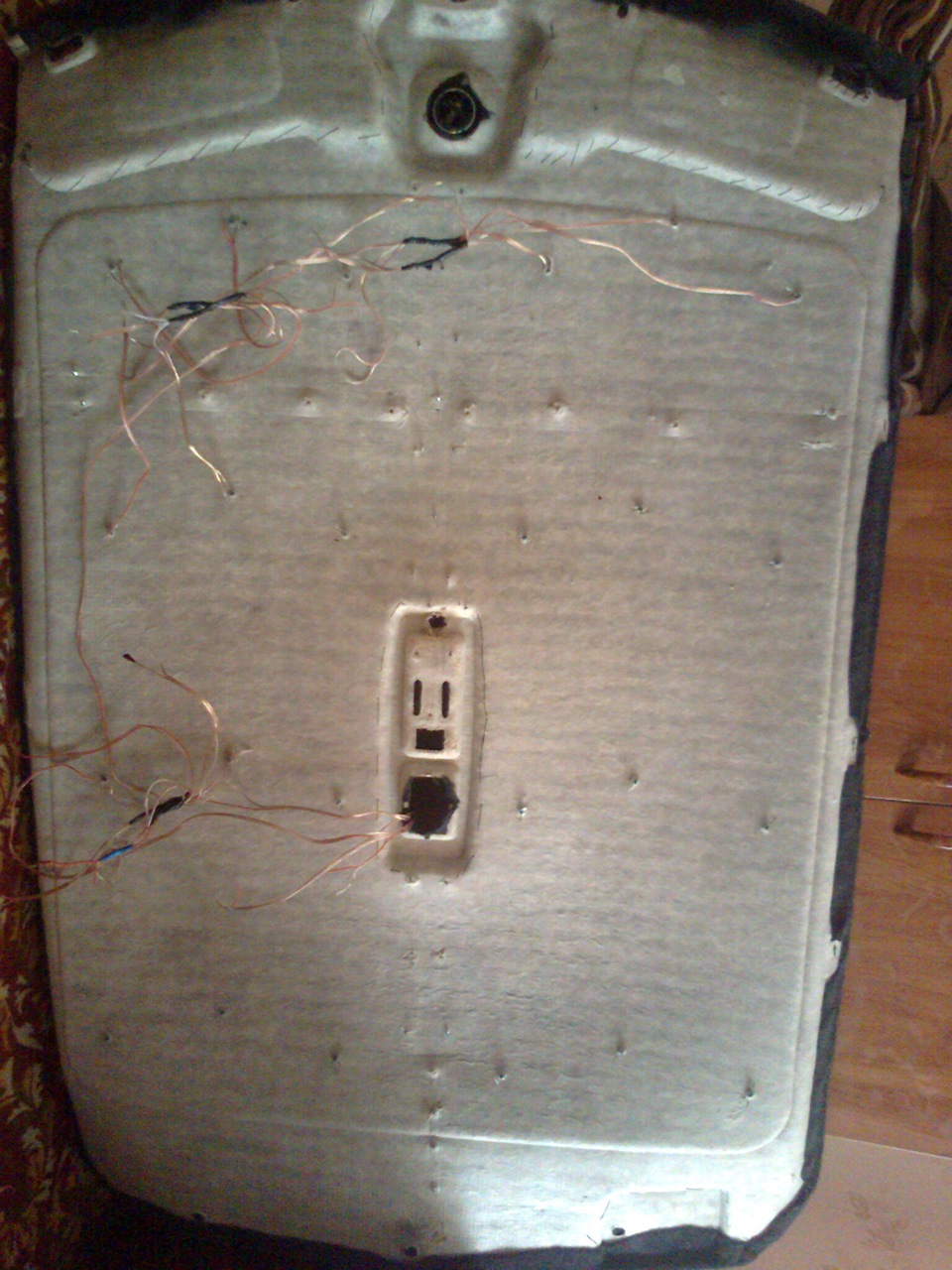

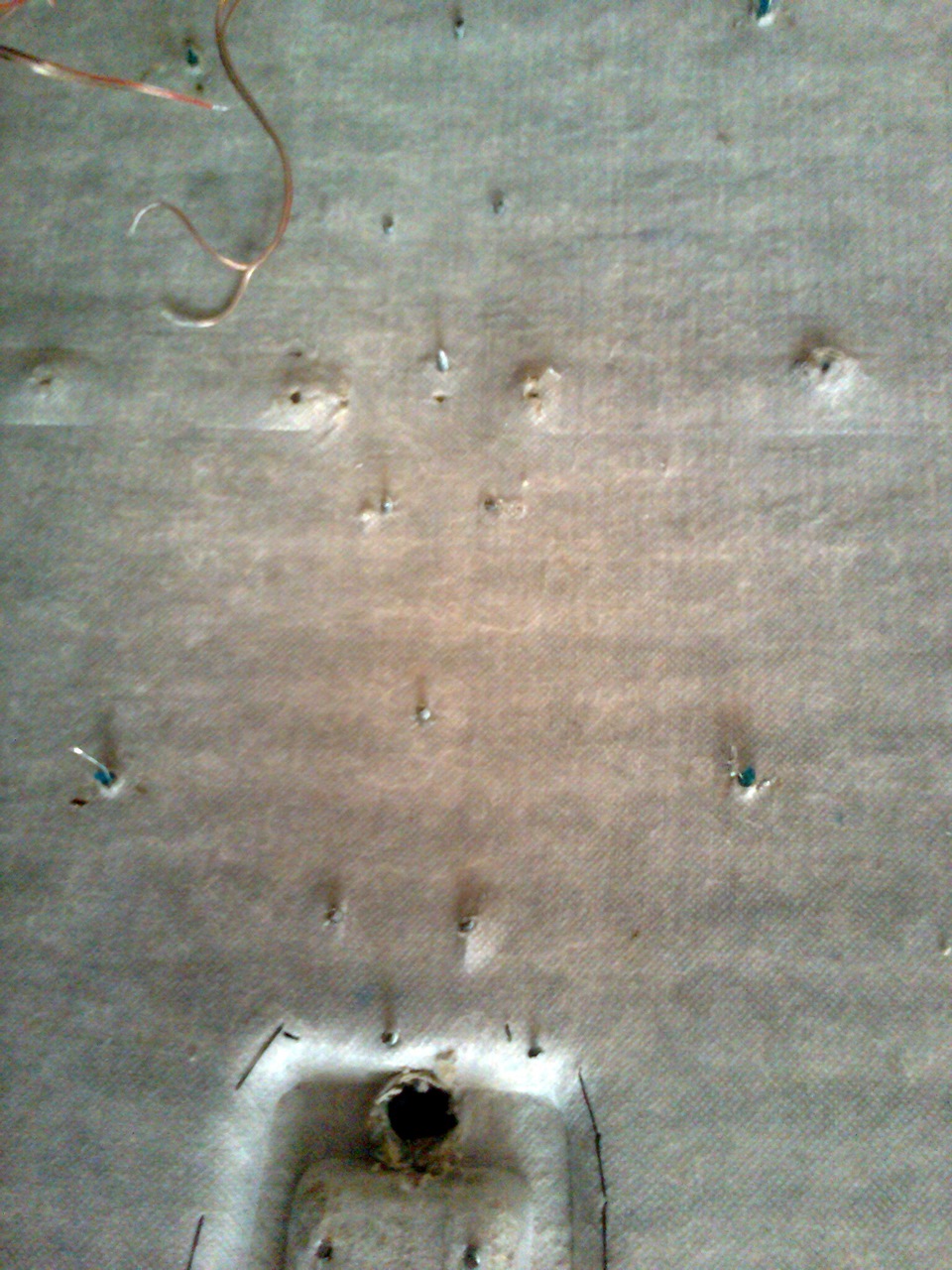

Затаскиваем потолок в дом и смотрим с чего начать. Провода отрывались от светодиодов при малейшем прикосновении, плюс к тому после удаления самодельных ребер жесткости в потолке осталось много саморезов.

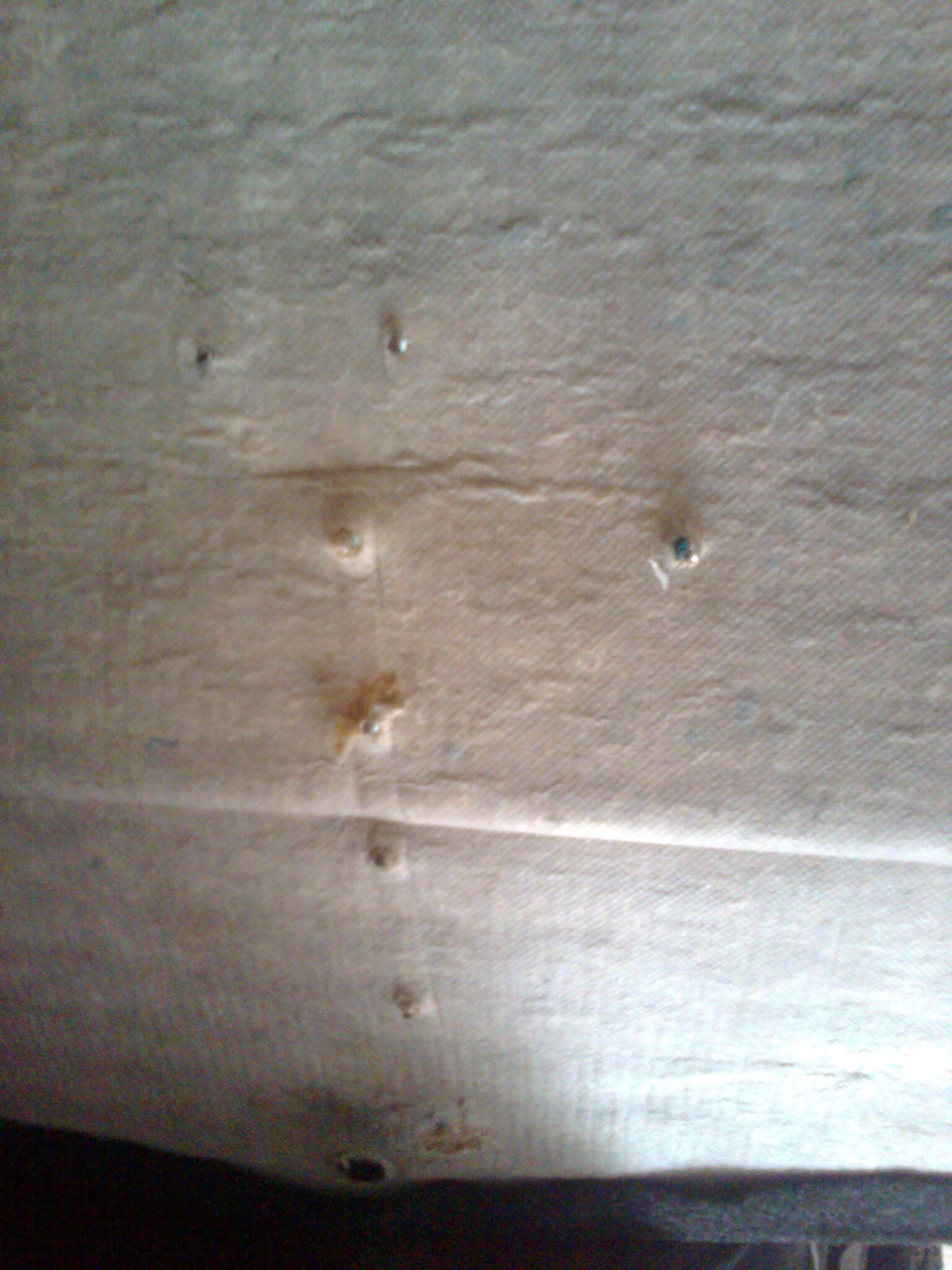

Зверски выдераем остатки саморезов, благо с другой стороны их не видно, т.к. они под карпетом. До конца отрываем проводку (сгнила доже под изолентой) и извлекаем светодиоды.

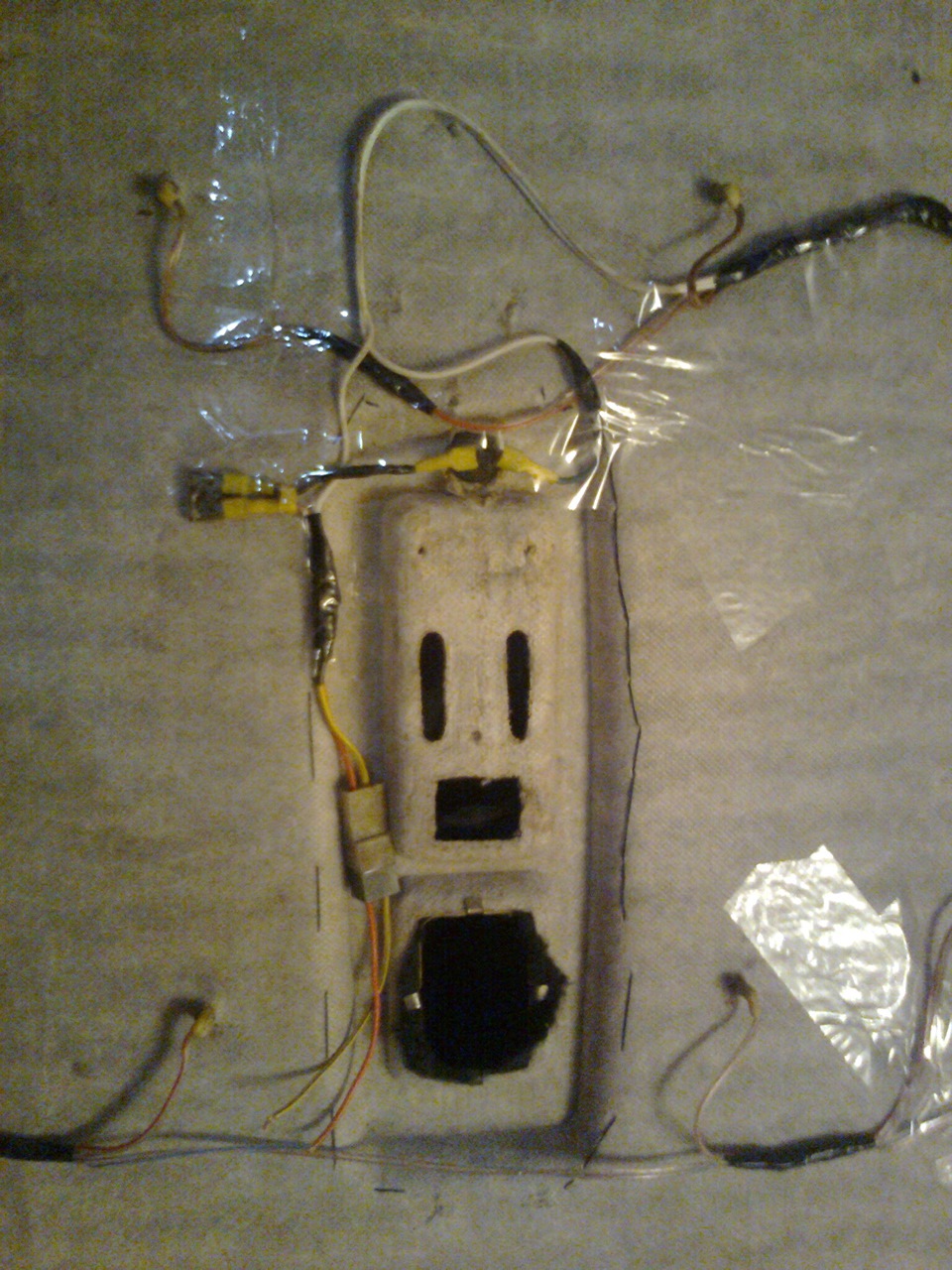

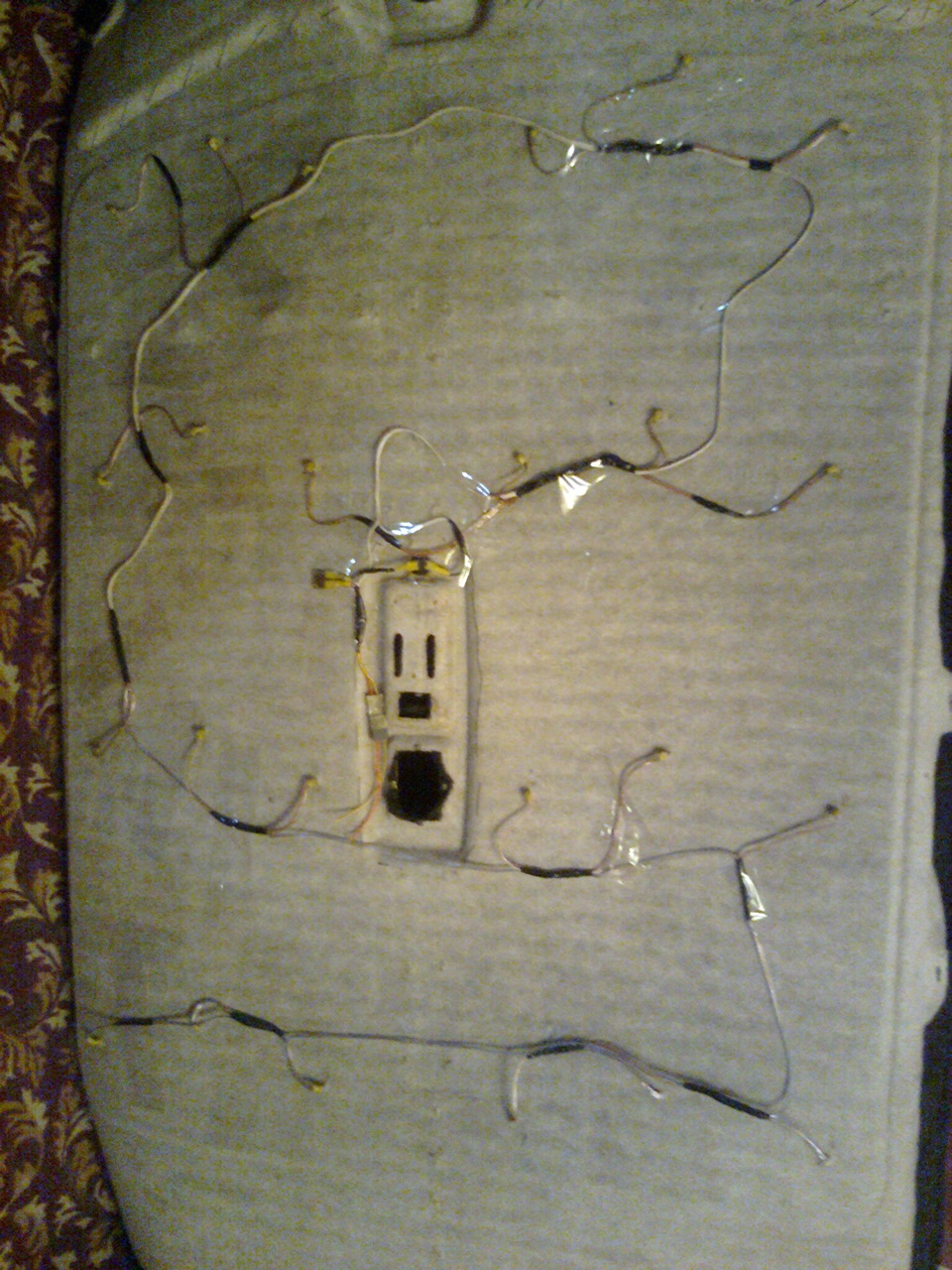

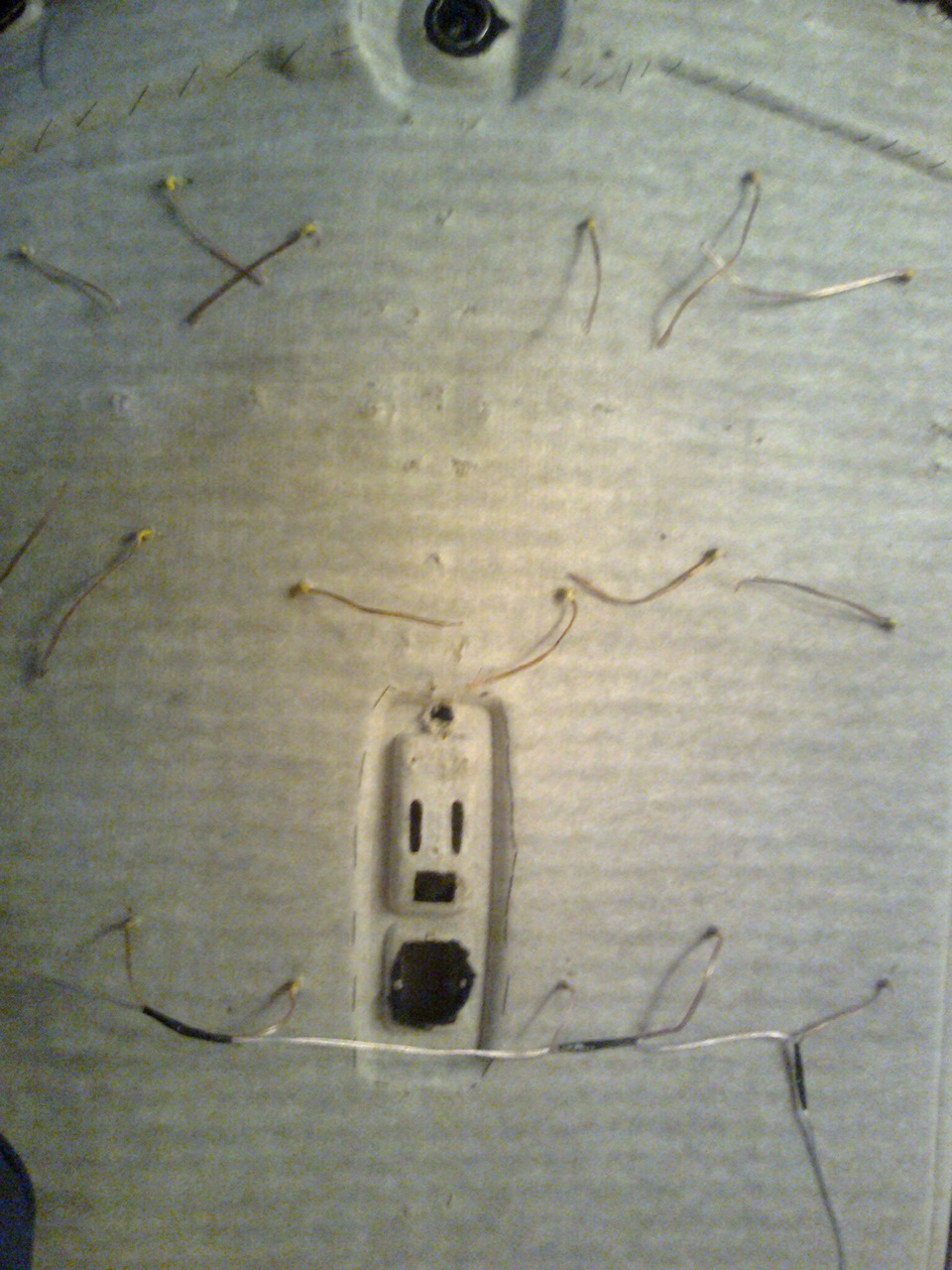

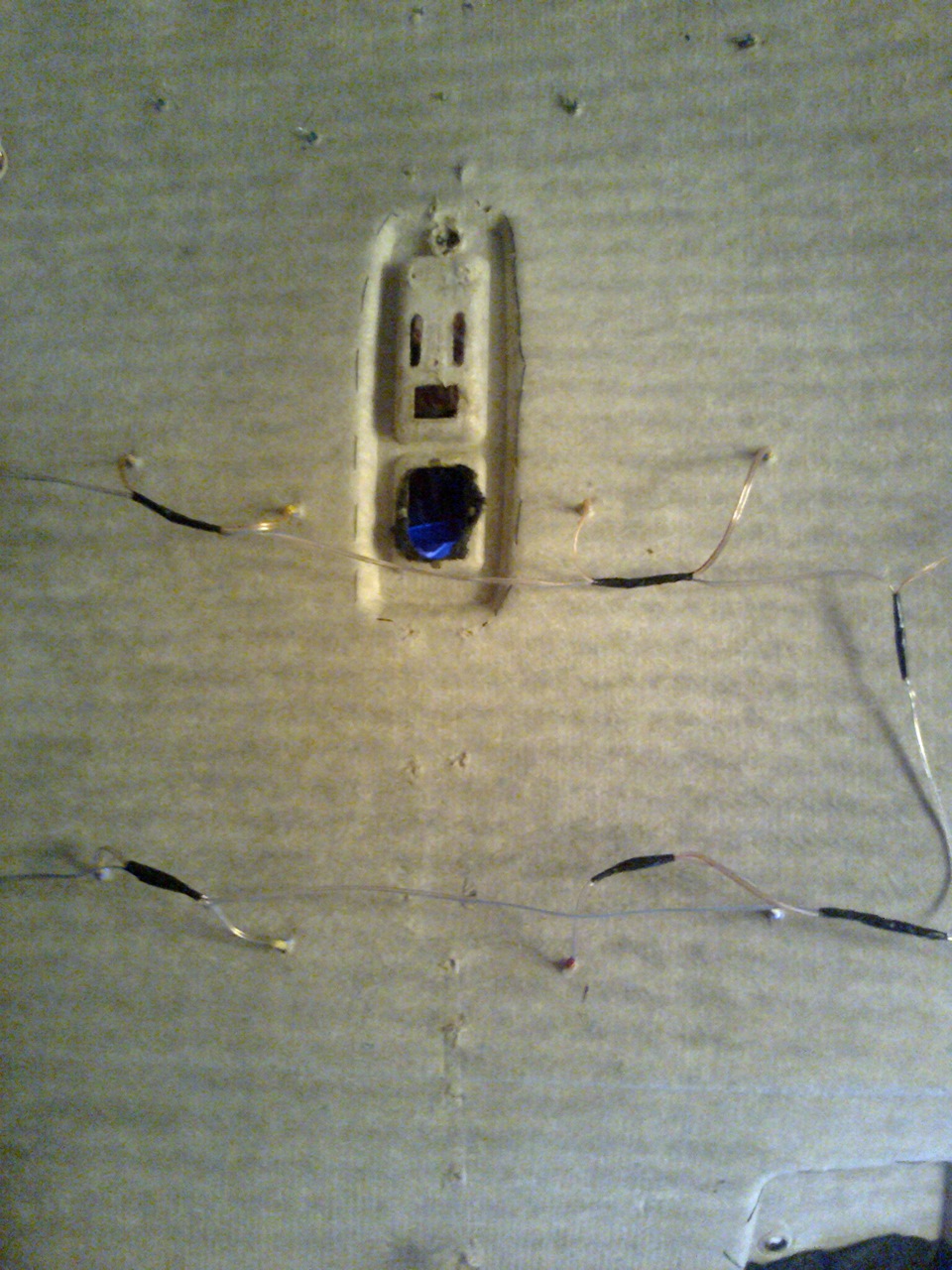

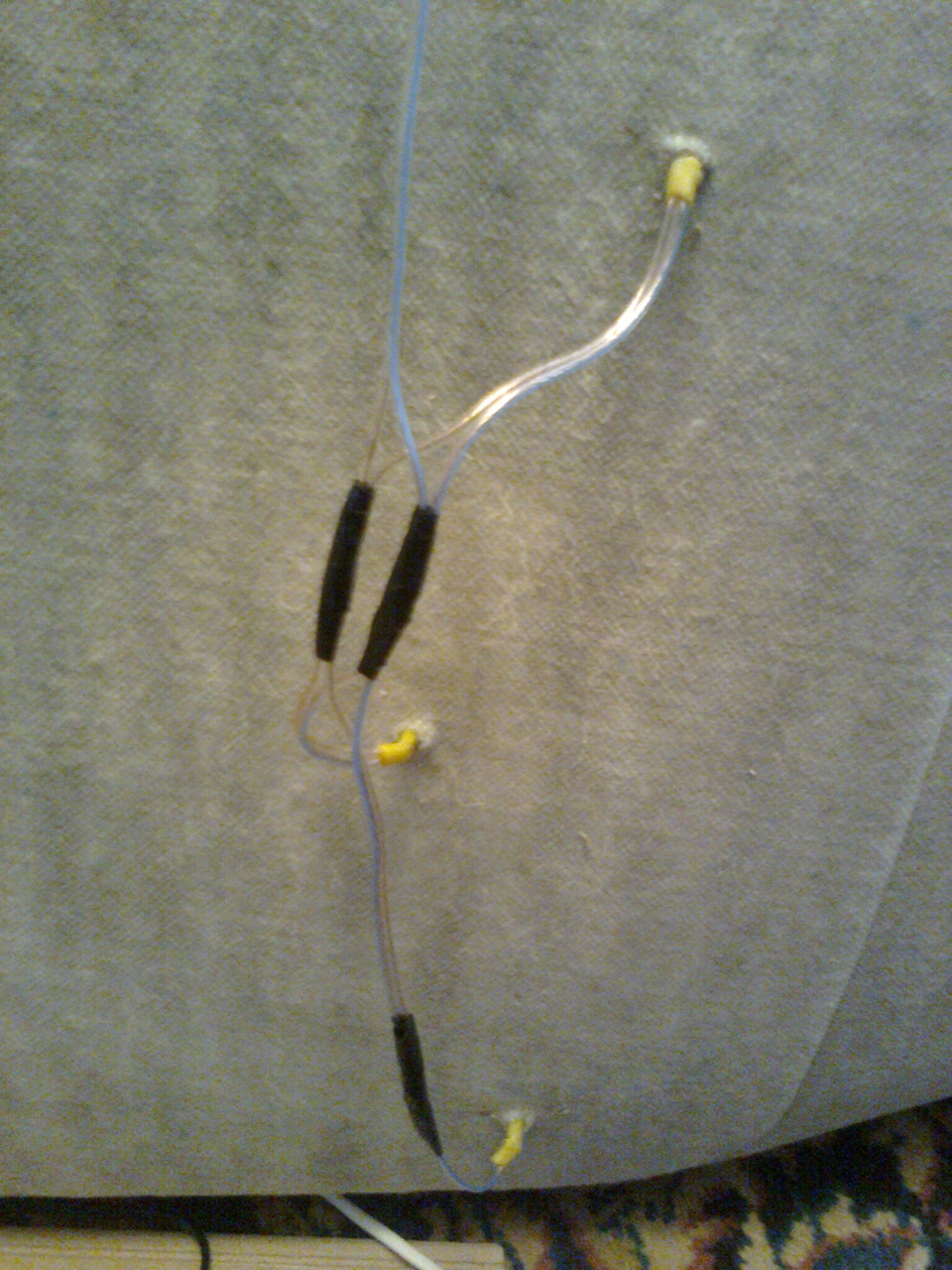

Провода были припаяны к диодам так, что могли замкнуть между собой. Так вот, исправляем это. Напаиваем новые провода и изолируем термоусадкой. Вставляем диоды обратно и начинаем постепенно подключать, соблюдая полярность.

Приклеиваем провода скотчем к потолку, чтоб не телепались. Подключили кнопку (уже была рядом с люстрой) и на всякий случай поставили предохранитель и фишку, чтоб удобнее подключать было:
