Как самому сделать прямоток на машину

Прямоточный глушитель своими руками

Материалы и инструменты для изготовления:
— труба, диаметр выбирается в зависимости от марки авто ( на ВАЗ обычно ставится диаметр 52 см);
— сварка;
— болгарка и диски для резки металла;
— железные губки для мытья посуды (50-100 шт.).

Процесс изготовления прямоточного глушителя на базе стандартного:

Шаг первый. Снимаем глушитель
В первую очередь нужно снять с автомобиля глушитель. В качестве примера рассматривается автомобиль ВАЗ. Далее берется болгарка и в нем выпиливается кусок, как это можно увидеть на фото. Впоследствии все внутренности стандартного глушителя демонтируются.

По словам автора, при оборотах двигателя 2500-3000 об/мин звук двигателя в салоне не слышен. При более высоких оборотах звук уже слышен, но он не такой басистый, как у «банки». Со стороны такой глушитель выглядит как стандартный, но немного длиннее.

Еще один способ сделать прямоточный глушитель

Есть еще один вариант сделать прямоточный глушитель, здесь используются исключительно отдельные элементы. Чаще всего используется две схемы изготовления подобных глушителей. На схеме №1 изображен обратнопоточный выхлоп, а на схеме №2 можно увидеть, как работает спортивный прямоточный глушитель. Именно такого образца и будет изготовлен этот глушитель.

На фото еще один подобный прямоток своим руками

Источник

Прямоток – как сделать его своими руками.

Виды глушителей и их отличия

Насчитывают 4 типа глушителей по способу поглощения акустических волн:

Схема отражательного обратноточная, остальных — прямоточная.

Отражательные

Если в автомобиле устанавливают один глушитель, то используют отражательный вариант. В нём применяют принцип «ломания» потока выхлопных газов за счёт создания нескольких перегородок, камер расширения и поворотов. Громкость выхлопа снижена до нормативных показателей. По этой причине подавляющее большинство заводских автомобилей оснащают отражательным типом.

Недостаток такого вида глушителя — снижение мощности двигателя из-за сопротивления системы выпуска потоку отработавших газов.

Резонаторные

На систему выпуска мощных двигателей в качестве первой ступени устанавливают резонаторный глушитель. Он состоит из перфорированной трубы, помещённой в корпус. Корпус делится на две или три секции. Энергия отработавших газов ослабляется за счёт ступенчатого понижения давления.

Деталь снижает силу звуковых колебаний и сохраняет мощность двигателя при свободном течении потока выхлопных газов.

Ограничительные

В ограничительных глушителях поток газов проходит через диафрагму или конусное сужение, что приводит к снижению мощности мотора. Акустическая защита таких устройств невысока, так как диафрагма не препятствует прямолинейному движению звуковой волны.

Поглотительные

Гасящую функцию для звуковых колебаний в поглотительном глушителе выполняет мелкопористый негорючий материал, расположенный в пространстве между перфорированной трубой и корпусом. Конструкция похожа на резонаторный тип. На снижение мощности этот тип влияет незначительно.

Замена обратноточного глушителя на прямоточный своими руками

При изготовлении прямотока целесообразно применить положительные свойства конструкций нескольких типов.

Причины замены стандартного глушителя на прямоточный

Владельцы автомобилей меняют заводской глушитель на прямоток по нескольким причинам:

Инструменты и материалы для работы

Прямоточный глушитель часто покупают, но для любителей инструментов и неуёмной жажды творчества рекомендуем изготовить его своими руками. Детали предпочтительнее выполнить из нержавеющей стали толщиной 0,8–2,0 мм. Заготовки из чёрного металла подбирайте толщиной для корпуса 1,0–1,5 мм, остальные 2,0–4,0 мм, чтобы избежать преждевременного прогара деталей, а также используют заготовки из стандартного. Для корпуса применяют подходящие по размеру: огнетушитель, термос, пустой газовый или баллон акваланга.

Для набивки камеры глушителя применяют негорючий пористый материал или их комбинацию:

Переделка старого глушителя

Перфорируем внутреннюю трубу доступным способом. Диаметр перфорированной трубы равен диаметру входного патрубка или больше до 30%.

Учитывайте, что через большие отверстия и пазы из камеры быстрее будут «выдуваться» волокна минеральной ваты.

В дальнейшем диаметр внутренней трубы возможно уменьшить путём несложных манипуляций, а увеличить — несоизмеримо сложнее.

Надеваем на место перфорации трубы металлические сеточки для кухни.

Плотно обкручиваем кухонные сеточки металлической сеткой в 1–3 слоя. Сетку фиксируем отожжённой стальной проволокой с множественной перекруткой или обжимаем несколькими хомутами.

Согласуем и зачищаем места сварки, привариваем перфорированную трубу на штатное место.

Все свободное пространство внутри глушителя плотно заполняем выбранным наполнителем.

Работа с минеральной ватой требует индивидуальных средств защиты.

Прихватываем край «крышки» корпуса двумя-тремя прихватками, чтобы избежать смещения и завариваем корпус.

Для защиты от коррозии и придания эстетического вида красим термостойкой краской в любимый цвет.

Чтобы глушитель служил дольше, в корпусе сверлим одно или несколько отверстий диаметром 1,5–2,0 мм для оттока конденсата. Для определения нижней точки автомобиль должен стоять горизонтально.

Видеоматериалы про глушитель

В интернете есть множество видеороликов, на которых авторы изобретательно и просто демонстрируют изготовление прямотока своими руками.

Видео: как изготовить глушитель-прямоток своими руками

Ещё один наглядный пример изготовления глушителя с нуля. Вариант прямотока выполнен из нержавеющей стали с двумя выхлопными патрубками.

Видео: как изготовить глушитель-прямоток из нержавеющей стали

Как сделать прямоток тише

Для снижения громкости выхлопа используют устройства, которые уменьшают проходное сечение выхлопного патрубка глушителя. Рассмотрим часто используемые на автомобилях заслонку и флейту.

Установка заслонки

Заслонку устанавливают либо до, либо после глушителя. Громкость выхлопа прямотока будет явно снижена только при полностью закрытой заслонке. Остаются технологические просветы 3–5% для прохода отработавших газов — поэтому мотор не глохнет. В связи с этим мощность двигателя значимо уменьшается из-за перекрытия системы выхлопа.

Также применяют заслонку для переключения с прямоточного на обратноточный глушитель и наоборот при необходимости. В этом случае устанавливают новый глушитель параллельно старому, а заслонку монтируют перед ними. Эту схему уже используют на некоторых марках автомобилей с завода.

Проехать с закрытой заслонкой небольшое расстояние можно, а ездить постоянно — неприемлемо для двигателя.

Изготовление и установка флейты

Флейта (сайленсер) обладает более предпочтительными характеристиками. Она заглушает просвет выхлопной трубы гораздо меньше, чем заслонка. Флейту можно купить, зная внутренний диаметр выпускного патрубка, или изготовить своими руками. Различные конструкции сайленсера показаны на фото.

Варианты монтажа флейты

Возможные варианты исполнения флейты.

Инструменты и материалы для изготовления флейты

Заготовки правильнее выбрать из нержавеющей стали толщиной 0,8–1,2 мм, что гарантирует длительность эксплуатации. Заготовки из «чёрных» металлов допустимы толщиной 2,0–2,5 мм или меньше, если планируем кратковременные периоды эксплуатации флейты. В качестве заготовок используем два обрезка трубы и листовой металл для фланца.

Изготовление флейты своими руками

Порядок выполняемых работ:

Для дополнительной разгрузки системы выпуска от избыточного давления отработавших газов сверлят отверстия во фланце.

Видеоматериалы про флейту

Видео: звук выхлопа через прямоток без флейты

Видео: звучание флейты на том же автомобиле

Нормы шума и ответственность за их превышение

Ответственность за громкий выхлоп глушителя предусмотрена по статье 8.23 КоАП. Водитель привлекается за эксплуатацию машины с превышением уровня шумов по Техническому регламенту Таможенного Союза 018/2011 «О безопасности колёсных транспортных средств» пункта 9.9.

Таблица: зависимость предельно допустимого уровня звука от категории транспортного средства

Категория M1, N1 и L — это легковые автомобили, имеющие не более 8 мест для сиденья, грузовые автомобили с разрешённой максимальной массой не более 3,5 т., мотоциклы/мопеды/квадроциклы. Категория M2 и N2 — это автомобили с более чем 8 местами для сиденья (кроме водителя), но максимальная масса которых не превышает 5 тонн, и грузовые автомобили с разрешённой максимальной массой от 3,5 до 12 тонн соответственно. Категория M3 и N3 — это полноценные автобусы и грузовые автомобили с разрешённой максимальной массой более 12 тонн (фуры, большинство самосвалов).

По 12.5.1 КоАП водитель (или собственник) привлекается за внесение изменений в конструкцию автомобиля без разрешения надзорного органа — ГИБДД.

Итак, штраф за глушитель-прямоток может составлять либо предупреждение плюс штраф в размере 500 рублей, либо два штрафа по 500 рублей (двух предупреждений на практике вынесено быть не может).

Изготовление прямоточного глушителя и его дальнейшее усовершенствование под силу большинству автолюбителей. Несмотря на ограничения при эксплуатации подобных устройств в нашем социуме, желающих изготовить своими руками и установить на автомобиль прямоточный глушитель становится больше и больше. Благодаря подробным инструкциям с фотографиями и видеоматериалами изготовить прямоток будет намного легче.

Источник

Прямоточный глушитель как сделать самому

Оговорюсь сразу, я не приверженец громкого выхлопа без особых причин. Но так как сварив коллектор выпуска «субару саунд» и не добившись желаемого результата звучания выхлопа, все таки решил его установить. Бюджет ограниченный для данного мероприятия, поэтому были приобретены: дымоход диаметр 120 мм длина 1 метр, минвата 1 плита 0.5 м2 толщина 100 мм, насадка на глушитель, теплоустойчивая черная краска 1 баллончик. Искал еще стеклоткань, что бы обмотать сетку внутри глушителя, но в городе не нашел. Вначале сварил из обрезков 51 трубы заготовку под сетку. Болгаркой сделал прорези в ней и развернул отверткой. Размерил желаемую длину банки, вырезал заднюю и переднюю часть будущего глушителя.

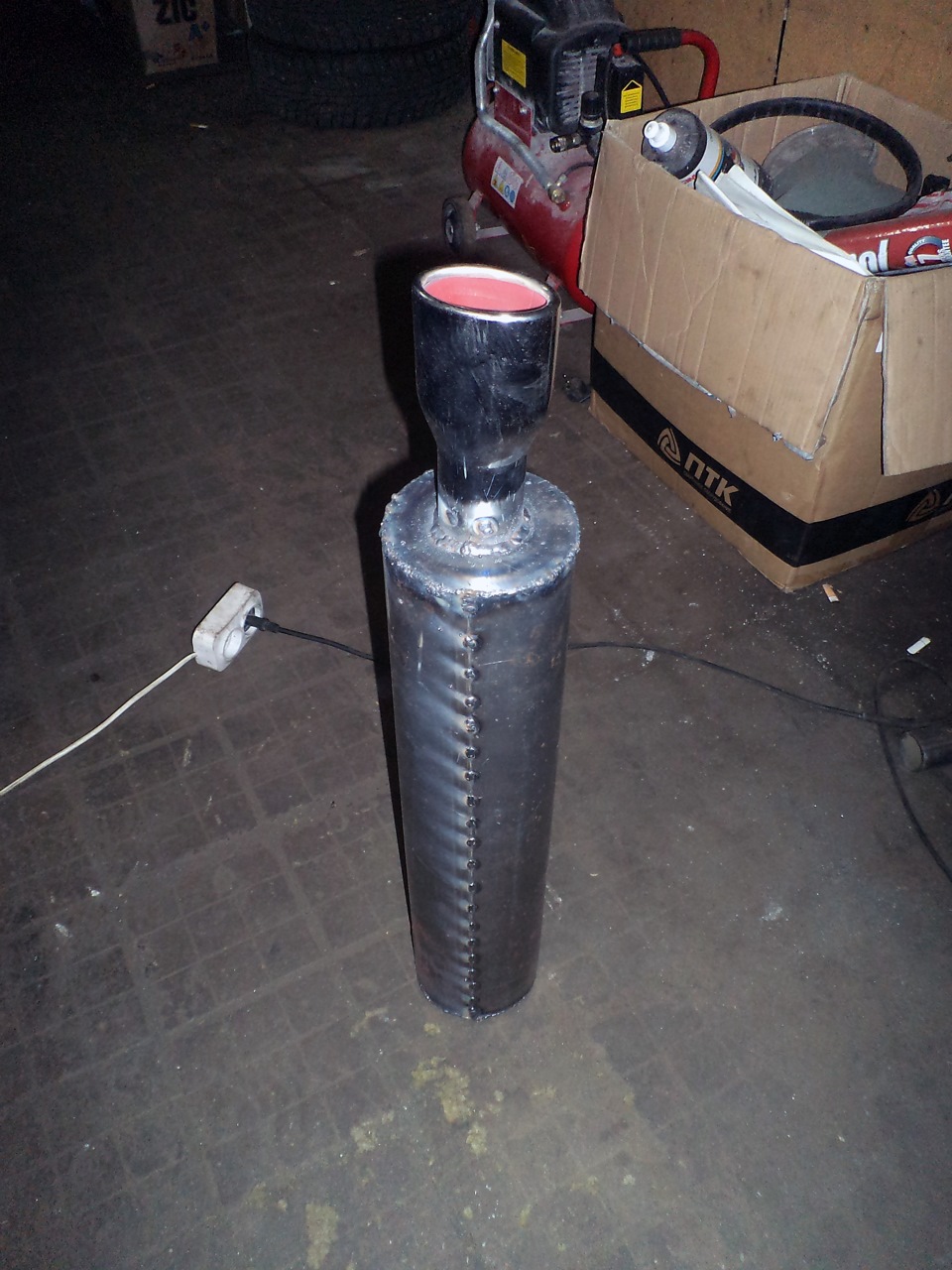

Приварил заднюю часть прямотока, вставил получившуюся сетку так, что бы поток отработанных газов рассеивался. Набил плотно вокруг сетки минватой.

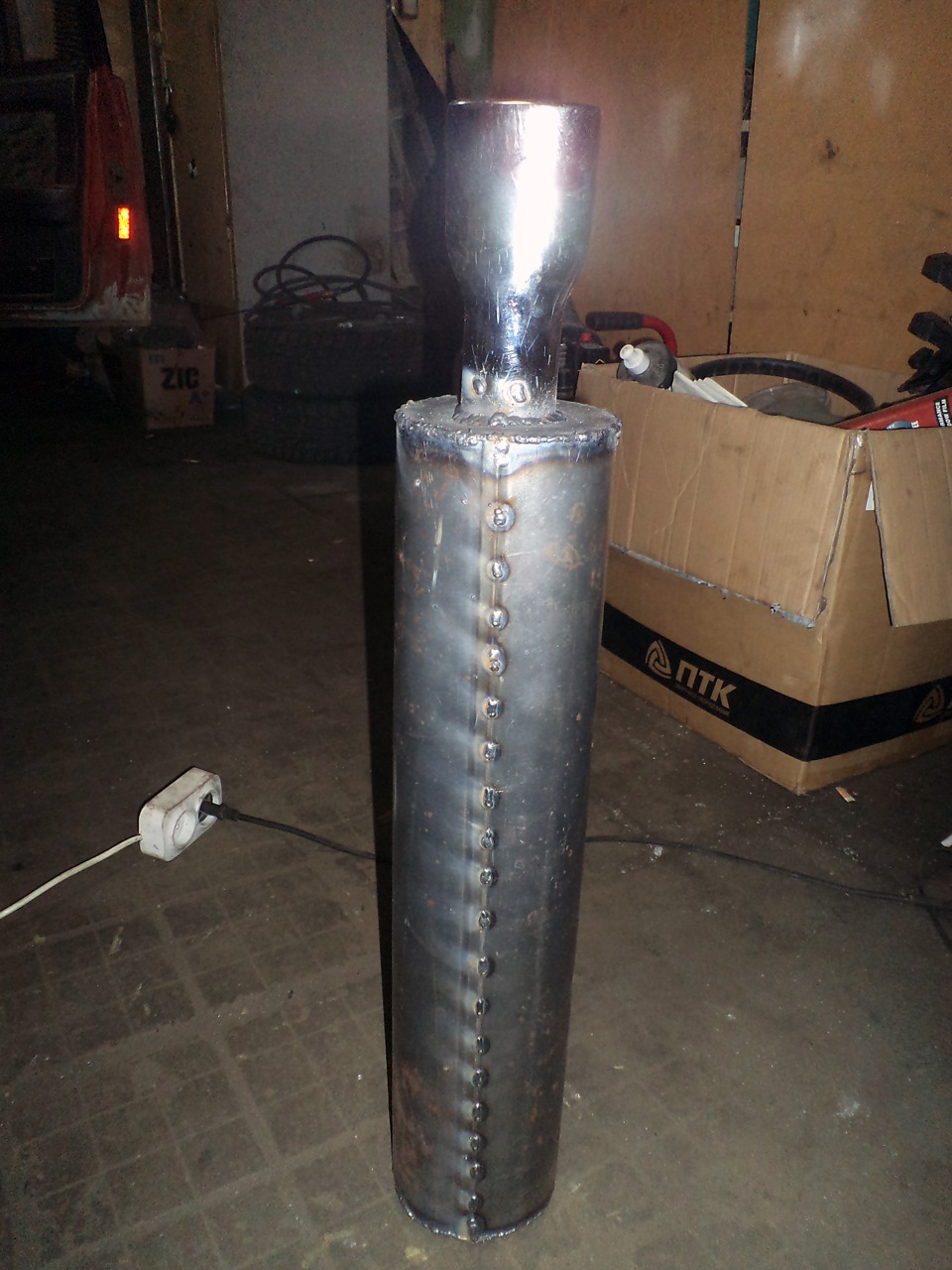

Привариваем переднюю часть часть прямотока и насадку.

Потом после демонтажа старого глушителя подгоняем и привариваем крепления подушек и трубу (семь раз отмерь, один раз отрежь)))). После того как все подогнали и приварили, проверили что нигде не обо что не бьется, можно приступать к покраске.

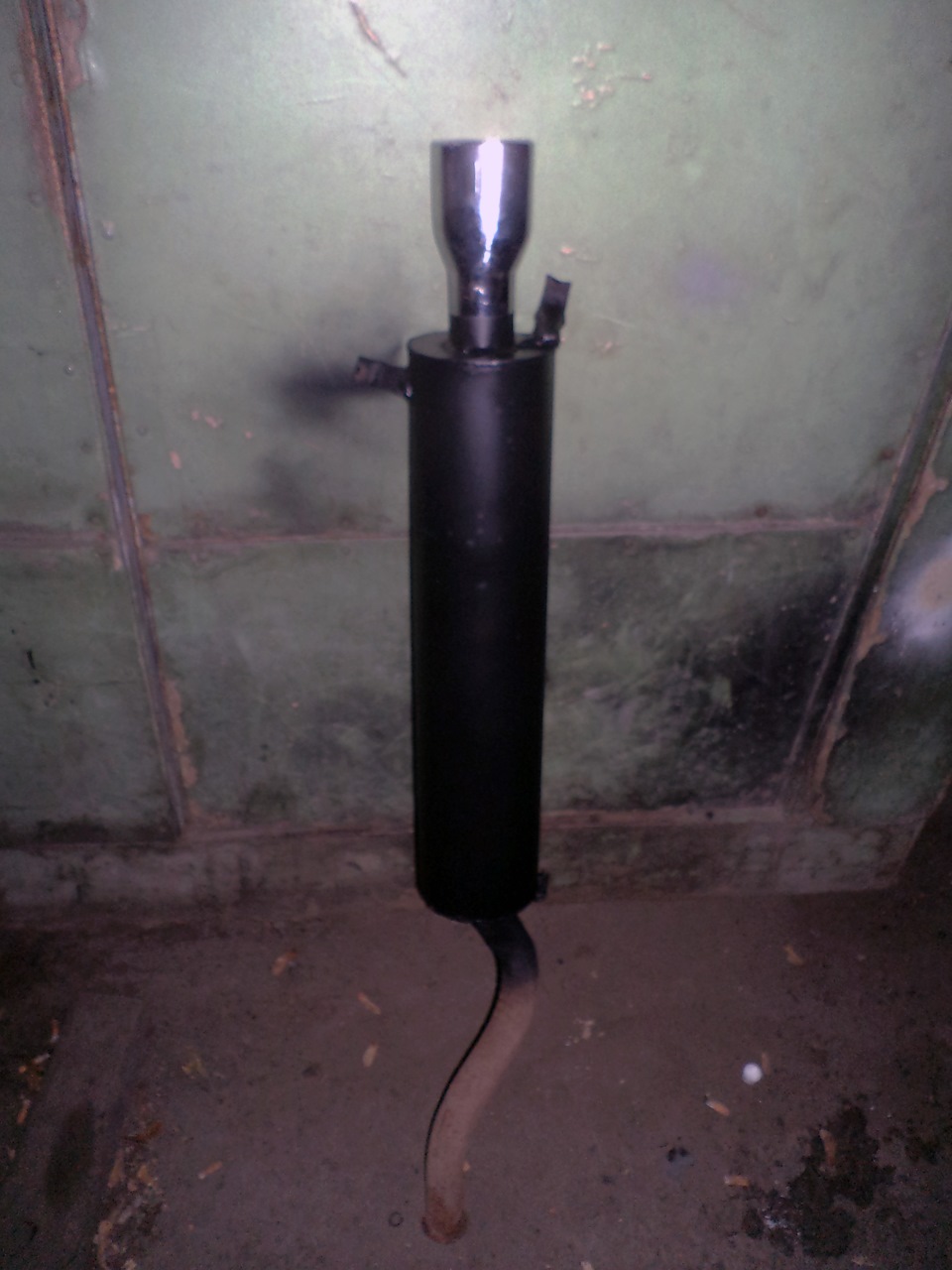

Заводить сразу не стал, чтобы не разочароваться, как он рычит. Как только краска подсохла, прямоток был установлен на свое место, соединения труб были промазана герметиком, состоялся первый запуск с этим глушителем. И о чудо, чудовищно громкого рыка не последовало! Приятный, тихий, басистый и немного булькающий звук! На средних и высоких оборотах нет дребезжащего противного звона, как на дешевых китайских прямотоках! Значит, выхлоп оправдал надежды. Это радует))) посмотрим на какое время хватит этого глушителя. Теперь в ближайших планах, перепрошить ЭБУ, т.к. там стоит еще родная прошивка со своими недостатками. Если кому будет интересно, я напишу обзор и личное мнение о протестированных мною бесплатных и коммерческих прошивках на 124 двигателе с январем 7.2

И видео с результатом своей работы)))

Источник

Прямоточный выхлоп своими руками

За основу взята 57 труба, два куска 1,25м и 2,3м, внутренний диаметр 51мм, как на всех популярных выхлопах. Оставалось придумать из чего сделать сами банки резонатора и глушителя. Сначала хотел сделать круглые фланцы и обернуть вокруг них лист металла, но как то раз, заехав на пункт чермета, увидел воздушный ресивер от камаза, и вопрос как сделать банку отпал сам собой.

Ресивер на 20 литров, диаметр 20см, длина 60см, почти как стандартный глушитель, только не приплюснутый, а круглый. Толщина стекон 2мм, на торцах еще больше. Правда потом его пришлось укоротить до 48см из-за заднего крепления.

Основная проблема в прямоточных банках, какими бы они хорошими не были, это то, что со временем из них выдувает набивку и они начинают реветь. Чтобы этого избежать решено было сделать глушитель разборным, для его последующей перенабивки.

Что-то фоток в процессе не делал, так что расскажу обо всём уже на готовом выхлопе.
Внутри перфорированная труба, с отверстиями 8мм, сверлил сам на станке, заняло пару часов.

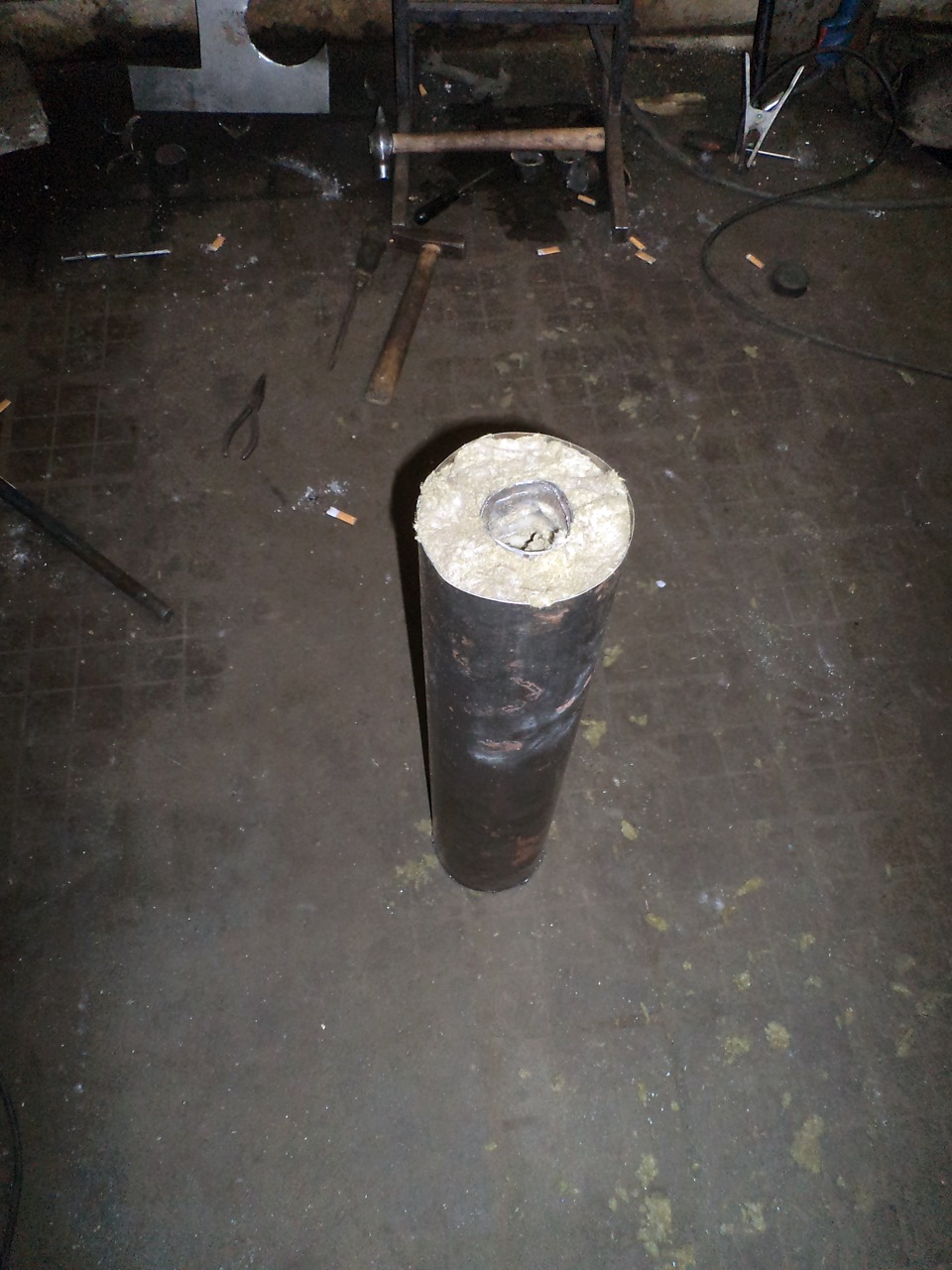

Ввернул трубу в глушитель и начал набивать мин. ватой. Ушло 2 стандартных листа исовера, хотя можно было ещё чуть-чуть напихать, но у меня не было).

Глушитель почти не двигается при любых режимах работы мотора, так что зазоров хватает.

Резонатор планировал сделать сам, но потом плюнул и купил от фирмы СВД, подходящий по размеру.

Пара любопытных цифр.
Новый глушитель вместе с набивкой весит, не много не мало, 15кг(штатный 8,9кг), а вся система без паука = 26кг, сток 15кг, поэтому все подвесы заменены на полиуретановые от Газели.

Ну и конечно же Вас интересует вопрос: «А как же звук?».

Так вот, на холостых, при плавном добавлении оборотов, звук практически сток, ну может чуть ниже по тембру и если не знать что глушитель прямоточный, то и не скажешь. Машина работает очень тихо.
А вот если резко нажать педаль, то да, появляется тот самый прямоточный рык, но когда обороты становятся постоянными — выхлоп опять не слышно. После 3000 оборотов двигатель работает намного громче чем выхлоп.
Езда по трассе абсолютно комфортна, при крейсерской 100-110км/ч в салоне тишина, вообще при любой постоянной скорости выхлоп не напоминает о себе, только в моменты резкого ускорения.

Доволен ли я? Если честно, ожидал, что при прогазовке будет всё таки тише, но манера езды у меня спокойная, так что это не особо напрягает. А вот долговечность думаю будет в разы выше, толщина стенок почти везде 2-3мм, если и сгниёт, то не скоро). Так что да, выхлоп меня радует, по крайней мере пока.

И напоследок затраты на выхлоп:

трубы — были дома
треугольные фланцы, а их 5 штук — собраны по друзьям, разборкам, сервисам, за «спасибо»)
ресивер — 100р на пункте чермета
стронгер СВД — 1000р.
гофра — 500р.
отводы 90гр. — 4*90р.
работа токаря — 400р.
сварка — помощь друга))
Так что в качестве эксперимента — очень даже ничего).

Источник

«Прямоток» на авто: тюнинг выхлопной системы своими руками

Каждый автовладелец задумывался над тем, как сделать автомобиль мощнее, спортивнее, привлекающим внимание своей индивидуальностью. Ведь многие хотят неповторимую машину, отличающуюся от серой массы «стоковых» моделей, выпускающихся с завода с оптимальным набором характеристик. Дополнительную силу и отличную динамику придаёт им установка прямоточного глушителя. Сделать его можно своими руками, с помощью небольшого набора инструментов.

Что такое прямоточный глушитель

Многие замечали порой, как с рёвом проносятся по шоссе тюнингованные машины. Что придаёт им дополнительную мощность, басовитый рык и мгновенный разгон? Усовершенствованная выхлопная система, а именно установка прямоточного глушителя. Не стоит недооценивать выхлопную систему, ведь изменяя её конфигурацию, можно «играть» мощностью силового агрегата, не тратясь на сложный и дорогостоящий тюнинг коробки передач или двигателя. Сделать прямоток можно в гараже, имея при себе небольшой набор инструментов, установка его тоже не представляет особых трудностей.

Что такое прямоточный глушитель, чем он отличается от обычного? Это глушитель, у которого удалена в одном из резонаторов так называемая система «лабиринта», за счёт чего отработанные газы выходят прочь стремительнее, чем на глушителе штатном. Установка прямотока более чем оправдана, если на автомобиле тюнингован силовой агрегат. Более мощный двигатель выпускает большее количество выхлопа, поэтому очень важно, чтобы система выпуска не «душила» его.

Отличие прямоточного глушителя от обычного

Прямоточный глушитель — это такой же глушитель, но не имеющий перегородок для гашения низкочастотных шумов. В его составе может быть набивка из минеральной ваты, которая гасит высокочастотный шум, но пропускает низкочастотный.

Штатный глушитель состоит из довольно сложной системы труб и решёток, в которых гасятся шумы. Частями выхлопной системы на современном автомобиле также являются лямбда-зонд, каталитический нейтрализатор, датчик измерения температуры выхлопных газов. Таким образом, штатный глушитель по сравнению с прямотоком — чуть более сложная система.

Штатный глушитель состоит из сложной системы труб и решеток

Устройство прямоточного глушителя

Для грамотного тюнинга выхлопной системы желательно в сочетании с прямотоком ставить другой, усовершенствованный выпускной коллектор, удалять катализатор и устанавливать приёмную трубу увеличенного диаметра. Ведь в тюнингованной выхлопной системе удалены все препятствия, стоящие на пути выхлопных газов.

Прямоточный глушитель сделан так, чтобы его пропускная способность была выше, чем у глушителя штатного, и он более свободно выносил отработанные газы из двигателя. В результате такого тюнинга улучшается продувка цилиндров, на поршнях и клапанах оседает меньше нагара, что, в свою очередь, увеличивает ресурс силового агрегата. Его мощность повышается примерно на 15%.

Сопутствующим фактором является некоторое ухудшение — по сравнению со штатным глушителем — шумовых показателей. Прямоточный глушитель обладает суровым рыком, который может привлечь внимание ГАИ, стать причиной штрафа или вызывать гнев соседей, когда рано утром у них под окнами прогазовывает тюнингованный автомобиль.

При установке усовершенствованной выхлопной системы следует учитывать и эти факторы, иначе тюнинг может стать причиной бессмысленных затрат в дальнейшем. Отсутствие внутренних перегородок и шумопоглощающей набивки делает прямоток относительно простым в изготовлении.

Глушители штатный и прямоточный с удаленным «лабиринтом» и шумопоглотителями

Что даёт прямоток

Существенное улучшение мощностных показателей автомобиля с установкой прямоточного глушителя происходит тогда, когда силовой агрегат полностью исправен, держит нормальную компрессию, мало изношен, а ещё лучше — если какие-либо его составные части подвергались доработке. Так, прямоток увеличит мощность, если тюнинговалась головка блока цилиндров, система впуска, сам блок цилиндров растачивался под больший объем. Если автовладелец пока не принимался за серьёзные переделки мотора, но желает потратиться на тюнинг выхлопа, то тем самым он все же увеличит мощность силового агрегата, получив в придачу басовитый гул, сделав машину чуть динамичнее.

От характера выпуска отработанных газов зависит наполнение цилиндров топливовоздушной смесью. Впрочем, изменение звучания в «спортивную» сторону иногда достаточно для автолюбителя, так как оно придаёт автомобилю некий стиль. Переходить к любому изменению конструкции авто стоит с максимальной серьёзностью, так как все системы и агрегаты в нём взаимосвязаны. При неграмотной переделке выхлопной системы можно получить сильно ревущий автомобиль, езда в котором станет невыносимой как для водителя, так и для пассажиров.

Как сделать прямоточный глушитель своими руками

Прямоточные глушители выпускаются и продаются свободно, в разных конфигурациях, под множество марок и моделей авто. Разные ценовые категории, соотношение «цена — качество» волнует каждого, кто решит поменять в своей машине выхлоп.

Бюджетные версии прямотоков могут не только не улучшить мощностные характеристики, но и навредить. Чаще всего они делаются из тонкого металла, который от действия внешней среды, от влажности и агрессивных продуктов горения, содержащихся в выхлопных газах, быстрее выйдет из строя, чем глушитель штатный. Качественный прямоток от известного тюнинг-ателье или же просто сделанный из долговечных материалов будет стоить очень дорого.

Рядовому автовладельцу стоит задуматься о создании прямотока своими руками, особенно если учесть, что это не требует слишком больших материальных и временных затрат. Требуются только материалы, инструменты и терпение с усидчивостью.

Способов создания прямотока несколько:

Однако придётся продумать множество моментов — от длины, диаметра труб до способов крепежа глушителя и методов гашения вибраций. Рассмотрим способ производства прямоточного глушителя из глушителя старого, штатного.

Чертеж прямоточного глушителя, подходящий для отечественных автомобилей, может служить основой для изготовления собственного прямотока

Какие инструменты понадобятся

Для изготовления прямотока будут нужны инструменты, доступ к электричеству, средства индивидуальной защиты. При работе со сварочным аппаратом и металлообрабатывающим инструментом следует беречь органы зрения и конечности.

Материалы для изготовления прямотока

Собрав необходимый инструмент, нужно приобрести и материалы. Основными будут:

Убедившись, что все материалы и инструменты готовы, можем приступать к производству прямоточного глушителя:

Глушитель готов. Можно устанавливать его на автомобиль, наслаждаться басовитым спортивным звуком и улучшенными мощностными характеристиками.

Видео: как сделать прямоточный глушитель своими руками — подробная инструкция

Как сделать прямоток тише

Установив прямоток, некоторые автовладельцы разочаровываются в проделанной работе: езда стала крайне некомфортной из-за слишком сильного рёва. Ведь одна из задач глушителя как системы — это гашение шумов, «успокаивая» выхлопные газы. Машина с выхлопом громче 96 ДБ не сможет пройти технический осмотр. К тому же, громче или тише будет реветь авто — на скоростных показателях это не отразится.

Чтобы сделать прямоток тише, применяется несложная конструкция, называемая «флейта». Она представляет собой перфорированную трубку с приваренной шайбой, крепящейся на выходе прямотока и уменьшающей шум.

Флейта на выходе прямотока делает выхлоп тише

Принцип действия флейты для прямотока в том, что при изменении сечения выхлопного канала и выходе отработанных газов через перфорации, разбивается звуковая волна, происходит изменение скорости и давления, громкость снижается на 3–4 ДБ и выхлоп становится тише. Правильное название флейты — сайленсер, и массовые модели китайского производства стоят от 500 рублей. Грамотно вварить сайленсер смогут в автомастерской.

Таким образом, установка прямоточного глушителя — это мера, оправданная для тюнингованного силового агрегата. Она даёт реальный прирост мощности за счёт лучшего выхода отработанных газов, эффективной продувки цилиндров и наполнения их топливовоздушной смесью. Спешить при выборе прямотока не стоит, так как неправильная переделка штатно подогнанной под силовые показатели выхлопной системы может только ухудшить характеристики автомобиля. Изготовление прямоточного глушителя своими руками — творческий процесс, впрочем, как и выбор дорогого и качественного прямотока производства именитой фирмы. При установке прямоточного глушителя на нетюнингованный двигатель тоже нужно быть внимательным — в надежде увеличить мощность можно получить только надоедливый гул.
