Как разобрать личинку замка двери на авто

Самостоятельный ремонт дверных личинок.

Всем доброго дня! Сегодня речь пойдет о личинках замка. Так устроены многие современные (и не очень) автомобили, что одним ключом можно открыть все в данном авто. На конкретном моем автомобиле одним ключом открывается 1. Водительская дверь, 2. Пассажирская дверь, 3. Лючок бензобака, 4. Багажник, 5. Перчатница (бардачок)… да да да и на него японцы повесили замок. Это все позитивно конечно… теперь немного о грустном… вернемся на год назад… совершенно случайно я заметил… на водительской двери замята шторка у личинки (для тех кто не знает что это такое читайте дальше и смотрите фото), посмотрев правую дверь заметил то же самое… и о ужас… в личинку багажника вставили саморез и кончик остался внутри отломленным. Казалось бы зачем нужны эти замки дверей если все открывается с сигнализации. я отвечу так: во 1, если в машине это стоит с завода, то это должно работать, во 2 Нет ничего надежнее, чем механика. Не снимая задний замок, я долго чистил вд-40 и смазывал ключ, не мог сначала понять почему ключ не вставляется до конца, потом за счет масла кончик самореза приклеился к ключу и от вытащился и все заработало. А вот с дверными замками все гораздо хуже… кто то тупо пытался открыть двери отверткой и не смог… хоть что-то радует в этой ситуации.
Речь как раз и пойдет о том как я отремонтировал их.
Если у вас случилось и есть такая проблема то можно пойти по пути ремонта, чтобы работала система One key. Или сделать как я год назад, а именно заказал на Ebay комплект 2-х личинок, естественно неоригинальных.
наверно буду рассказывать в хронологическом порядке.
На сайте Ebay по запросу lock set suzuki swift было найдено что-то подобное, а именно набор из 2 личинок под 1 ключ ( в наборе 2 ключа) из Польши. Прошел месяц. я получил посылку и успешно инсталлировал их на законное место. Казалось бы все работает, но наполовину. Ключи то от дверей разные! Проездил я год не парясь по этому поводу, но в 1 прекрасный день я задумался.
Мне нужно менять сигнализацию, но до этого нужно сделать дубликат ключа зажигания, а сначала сделать этот пресловутый OneKey. В тот момент я думал, что все смогу починить, имея эти польские личинка замков, но ошибался. Но перед тем, как я это понял я все документировал и фотографировал для вас, но так как у меня не получилось я и не стал выкладывать отчет сюда. Теперь же настало время. Итак приступаем к работе.
Во 1. Снимаем обшивку двери
2. Снимаем личинку замка

а. Отстегиваем тягу от коричневой клипсы.
б. Снимаем скобу, которая держит личинку в ручке двери

3. Теперь снимаем личинку и несем домой.
Вот, что стало с моей личинкой после взлома. Как видите шторка безопасности замята… она как раз и в основном и защитила от отвертки мой замок))))

Далее было знакомство с устройством личинки, понимания, как работает она… в общем я подогнал ее под родной ключ (на примере ниже я объясню как) собрал… И тут я понял. что у Польского набора ключ немного тоньше нежели родной и ключ тупо не вставился в личинку… Собрал я это дело как было… и стал искать решение дальше и ездил я пока с аналогом. Решение проблемы пришло само собой: приобретение оригинальных личинок. Нашел, заказал, пришли. все как обычно:
Suzuki 82200-61840 Личинка замка передней правой двери
Suzuki 82200-61870 Личинка замка передней левой двери.

На картинке 5 видно крепление шторки, 2 усика отстегиваем их и удаляем шторку, а за ней пружинку и пластинку которую загибает вниз ключ. А дальше самое интересное и нудное. На рис 7 изображены пластинки личинки, когда вставляется ключ (рис 8) Они прячутся во внутрь и личинка проворачивается по кругу для открытия или закрытия ( принцип работы) Когда ключ в личинке, и если хоть 1 пластинка будет торчать на 0.1 мм то ключ не провернет личинку. Если у вас есть старая здоровая личинка: то просто переставляете пластинки. Я же сидел и подбирал по 1. Смотрим внимательно, чтобы было как на рис 8.Вставил пластинку в 1 пазик и вставляю ключ, чтобы подошло. и так каждую раз за разом. Как Видно по рис 8 у меня все получилось, чего и вам желаю. Далее собираем все в обратном порядке.Вот вроде на этом и все! Надеюсь это поможет вам! Всем добра!

Источник

«Закисшая» личинка замка двери или не все так просто как может показаться

Первым делом снимаем пластиковую накладку— аккуратно, немножко поддеваем ножки с двух сторон и стягиваем. Не сломайте ножки, иначе одевать обратно будет нечего.
Далее приступаем к разборке. Корпус личинки выполнен из довольно хрупкого алюминиевого сплава и состоит из двух неодинаковых частей. На меньшей части личинки есть «уши» со сквозным отверстием, которые при сборке заходят в пазы большей части (их хорошо видно на втором фото). Примерно в двух сантиметрах от внешнего края половинки корпуса жестко фиксируются запрессованными в них штифтами, которые проходят через «уши» меньшей части и входят в большую. На первом фото они отмечены левой стрелкой. Вот эти штифты и нужно высверлить, чтобы разобрать личинку.
Я свои высверливал дремелем, сверло 1,5 на невысоких оборотах. Металл штифтов сравнительно мягкий, но лучше не спешить, чем испортить всю личинку. Толщина «ушей» — где-то 3 мм. Вот на эту глубину и надо высверлить штифты.
Дальше тонкой отверткой разделяем корпус (насколько просто это выйдет — будет зависеть от того, насколько он закисший и насколько правильно вы высверлите штифты) и получаем вот это:

Аккуратно (очень! аккуратно!) вынимаем все внутренности целиком. Между цилиндром замка и хвостовиком стоит достаточно мощная пружина, которая способна отправить этот хвостовик в неплохой полет, если неаккуратно дернуть. Эта пружина отвечает за возврат ключа в центральное положение а также за «защиту от свертывания» — при превышении усилия она сжимается, расцепляет цилиндр и хвостовик, так что цилиндр прокручивается, не открывая замок. Поскольку хвостовик и пружина нас не интересуют, то всю эту конструкцию мы чистим (если надо) и откладываем в сторону до лучших времен.
Важно! в торце цилиндра есть еще маленькая пружинка — не теряйте ее. Без нее замок работать нормально не будет.

Итак, виновника нашли — цилиндр. К сожалению, я не снял его в первоначальном состоянии, но дальше объясню, что пошло не так. Вот сам цилиндр с сувальдами, когда в него не вставлен ключ:

А вот что должно быть, когда ключ вставляется:

Как видите, все сувальды должны сместиться внутрь и образовать с цилиндром гладкую поверхность. Если сувальда закисает и не двигается, то этого не происходит, сувальда упирается в выступ на корпусе замка и не дает цилиндру провернуться. То же самое будет, если не подходит ключ. Но самая веселая загадка у меня заключалась в том, что сувальды НЕ БЫЛИ прикипевшими, а все бодро двигались в пазах.
Правда, при вставке ключа первые две сувальды сверху и одна снизу прятались не до конца, хотя при нажатии ногтем входили без усилий.
В результате разборка пошла дальше.
Все сувальды были вытащены.
Важно! если вытаскиваете сувальды из цилиндра, следите за пружинками, которые их выталкивают, не потеряйте их:

Каждая сувальда имеет номер (который показывает, насколько ключ должен ее сдвинуть. У себя я встретил несколько с номером «1», пару или тройку «2» и по одной «3» и «4». Лучше записать порядок сувальд по мере вынимания, чтобы потом не подбирать их:

После вынимания сувальд и раскладывания их на столе загадка якобы «закисшей» личинки наконец-то решилась! Понятия не имею кто это сделал, как и зачем, но те самые сувальды, которые не входили до конца в цилиндр при вставке ключа, были варварски повреждены:

Выступы на внутренней части поврежденных сувальд каким-то образом повредили так, что ключ не мог сдвинуть сувальду до конца, так как выступ был на 0,5-1 мм короче, чем у целых сувальд. Таким образом, ключ был как-будто «неродным».
Тут есть несколько вариантов решения.
1. Найти личинку-донора с целыми сувальдами нужного вида и заменить ними свои поврежденные. Я пока не нашел. На разборках личинки без ключей — редкость. А с ключами стоят довольно дорого, а ключ мне, сами понимаете, не нужен.
2. Если ключ нормально сдвигает личинку, но из-за повреждения не до конца, то что можно с этим сделать? Правильно! Сделать так, чтобы этого было достаточно. Как? Просто снять «лишние» 0,5-1 мм с выступающей части сувальды, так, чтобы она входила в цилиндр так, как было предусмотрено вначале. Можно надфилем. но при наличии дремеля быстрее будет им. Снятые кромки шлифуем и получаем рабочий цилиндр:

Теперь досверливаем остатки штифта до нужной глубины. Это, в принципе, можно сделать пока замок будет разобран. так даже будет легче. Отверстие должно быть примерно на 0,5 мм меньше в диаметре, чем резьба винта. Далее, в «ушах» высверливаем бОльшим сверлом неглубокое отверстие, чтобы спрятать шляпку винта до уровня поверхности корпуса личинки. Диаметр и глубину, естественно, подбираете под свои винтики.

Закручиваем винты в получившиеся отверстия. Материал корпуса личинки достаточно мягкий, чтобы стальной винт смог войти в него без предварительного нарезания резьбы.

В итоге имеем рабочую личинку замка двери:

И сверху еще одна плюшка: теперь наша личинка разборная, так что можно будет ее починить в случае необходимости уже без таких танцев с бубном и дрелью.

Итоги:
Время на все это дело — от 2 до 4 часов в зависимости от состояния.
Если личинка просто закисла, а не как у меня — хватит и 1,5 часа.

Стоимость — пара центов на электроэнергию для лампочки и дремеля а также на несколько капель смазки для замков.

Необходимые инструменты:
Torx T20 длинный (не меньше 5 см) — для выкручивания/установки личинки в дверь.
Тонкая отвертка — для разборки корпуса личинки.
Отвертка для закручивания винтов при сборке.
Плоскогубцы — для вставки на место возвратной пружины. Руками не выйдет.
Надфиль+наждачка или инструмент по типу Dremel — только если есть проблемы с поврежденными сувальдами.
Смазка для замков.
Жидкость для очистки сувальд, корпуса и т.д. — на ваш вкус.
Сверла для дрели или дремеля — по ситуации.

Вино/коньяк/пиво/сигара — для размышлений о бренности механизмов автомобиля. Употреблять после окончания ремонта, если никуда не надо ехать.

Источник

Снятие, разборка и чистка дверного замка (личинка и производные).

Много букв и фото!111адинадин

Всем привет! 🙂
Каюсь, не писал сто лет, но времени все меньше и меньше. Эти фотки уже почти месяц лежат на компе и только сейчас дорвался разместить сей пост.
Проблема была в следующем: при попытке открыть автомобиль с помощью ключа, личинка и все внутренности просто-напросто проворачивались без какого либо дальнейшего события — авто оставалось запертым. По осени это было не очень часто, но ближе к минусу зимы замок с водительской стороны начал сдавать позиции, пока совсем не умер, а за ним и пассажирский подоспел. Пришлось пользоваться ключом с ИК, который в итоге был подвержен модернизации (кстати, до сих пор не менял батарейки). Позже, благодаря советам Lex-xx, было таки решено перебрать замки и смазать их. Ибо, как он был прав — ВДшка не помогла, да и размораживатели и другие смазки ничего сделать таки тоже не смогли. И вот, только лето, сессия наконец то сдана, а через выходные уже на работку…и что-то мне говорило, что неудобно будет с собой таскать такую бандуру из батареек по объекту. Почитал что да как, перечитал еще раз советы, собрался и в гараж:

Инструмент:
0.1. Сам ключ. Но лучше корпус завернуть в пакет или во что-угодно, ибо будет измазан всем, чем только можно.
0.2. Накидной или рожковый ключик-чик на 10
0.3. Торксы: 15, 20, 27 (последний не показал, ибо был посеян во время ремонта…и, о да, таки найден)
0.4. Зубная щетка девушки/жены/тещи. Не забудьте потом вернуть на место!
0.5. Щетка по металлу. Можно наждачку. Можно и без этого в принципе. Есть необходимость снять окислы.
0.6 и 0.7. — это по вкусу — нужно будет снять фиксирующую скобу.

Так же мне очень помог вот такой вот комплектик инструмента, ссылочка на али вот тут вот. За такую то цену грех не взять был.

И еще — я делал 2 замка, но фотки подбирал те, где лучше видно. Потому тут что-то «от туда», что-то «от туда». Но разницы никакой, все делается одинаково!
Нус…поехали! 🙂

1. Карту двери надо по любому снять. А вот шумку…хех, тут как повезет. Если она целая, то нужно будет отогнуть тот участок, что обведен. Мне-то повезло…вон как удобно. Даже не мешало ничего 😀
1.1 Сразу же откручиваем шуруп (под шумкой)

2. Торксом на 27 откручиваем этот шурупик.

3. Потом тут открутим (и снимаем направляющую 4, через нижнее «окно» в двери). Чтобы не мешала, фишку тоже неплохо было бы снять.

5. Защелку на тяге достаточно просто повернуть вниз. Но делать это аккуратно, было дело — на Лагуне подобная операция прошла хреново, пациент сдох, ибо пластик раскрошился от старости.
Затем вынимает тягу внизу.
6. Ключиком на 10 откручиваем гайку и снимаем весь механизм замка (с одной стороны он у меня вылез сразу, с другой немного пропарился).

Вот что у нас должно остаться в руках

7. Снимаем фиксирующую скобу. Кто на что горазд, как говорится. Отжимал отверткой от стопора и вытягивал вверх длинногубцами. Так же снимаем тягу — не нужна она.

8. Вставляем ключ в личинку.
9. Снимаем корпус замка.

Вот что будет внутри корпуса. Механизм незамысловатый, тоже все вытаскивается и промывается. От пластика отсоединять не стал — побоялся сломать фиксаторы.

10. Продолжаем. Снимаем очередной корпус. Запоминаем расположение всего (если нет подсказок в виде фото). Я запоминал просто — все отверстия всегда с одной стороны на одной оси 🙂

11. Сами рамочки замка. Самое главное, хехе. Придерживая пальцами их сверху и снизу, вынимаем ключ (по чуть-чуть). Как только рамки будут освобождаться — вынимаем их. Лучше сначала положить на стол в том порядке, в каком они были, после чего записать порядок. Там же есть еще и мельчайшие пружинки, размером с личинок комара. Не растеряйте!

12. Сама личинка. Подковырнуть тут (или с другой стороны) — да и все.

Теперь начинаем купания. Советую сначала искупать рамки с пружинками, потом все остальное. Все купал в бензине.

Все детальки. Уже чистые. Изношенные, но чистые.

А вот и вся кака. Только из одного замка.
13. Тут видно, как я записывал расположение рамок 🙂

Затем начинаем сборку:
Тут уже пришлось применить щетку по металлу. От бензина латунные детальки корпуса окислились.
Сначала пружинки — забиваем смазку (лучше силикон, конечно же…но мне жалко денег на нормальную смазку я фанат литола 24) в ячейки для пружин, затем вставляем туда оных (тупо, чтобы не выпали). Зафигачил смазки выше крыши. Но не проблема — как соберете замок и вставите ключ — все излишки вылезут. Провернуть 2-3 раза, вытереть лишнее и все!

И угадайте в каком порядке все ставится обратно! :Р
Вот и весь фокус! Да, сначала боялся, но как и было сказано — в первый раз оно страшнее всего. Боялся, что закрыть не смогу. Но все прошло без шума и пыли.
Все работает как часики.

Теперь о неприятном.
Хотел заодно решить проблему с замком багажника — он у меня открывался нормульчик, никаких проблем, но вот если попытаться открыть/закрыть его ключом — нихрена не выйдет. Такое чувство, что он не родной.
Снял, начал разбирать. В итоге все, что я смог сделать — это вынуть фиксирующую скобу…и все. Либо он так окислился сильно, либо еще что, но больше я с ним сделать ничего не смог :(. Может кто знает в чем проблема — буду рад почитать советы. (Проблема уже решена, замок разобран/собран, смазан и работает)

Спасибо, что с нами!
Всем любви и счастья! 😉

Источник

Переборка личинки замка двери

Всем привет.

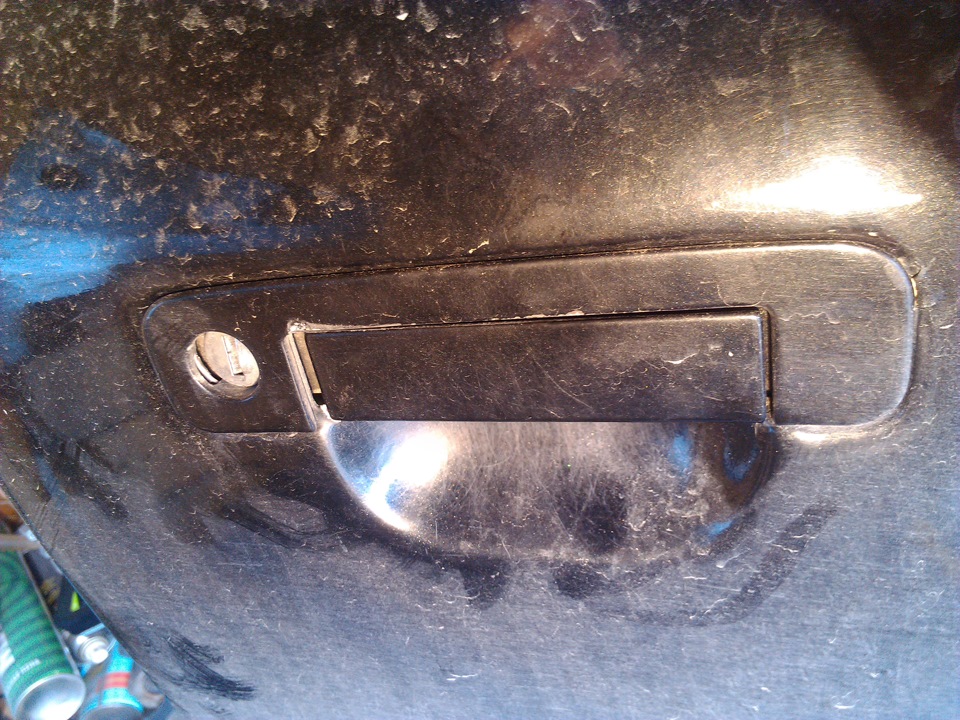

Как-то раз обратил, что ручка на передней пассажирской двери впала внутрь. Я сначала подумал что кто-то пытался в машину попасть, подергал ручку, дверь закрыта. Но ситуация не понравилась, мало ли какой дурак полезет.

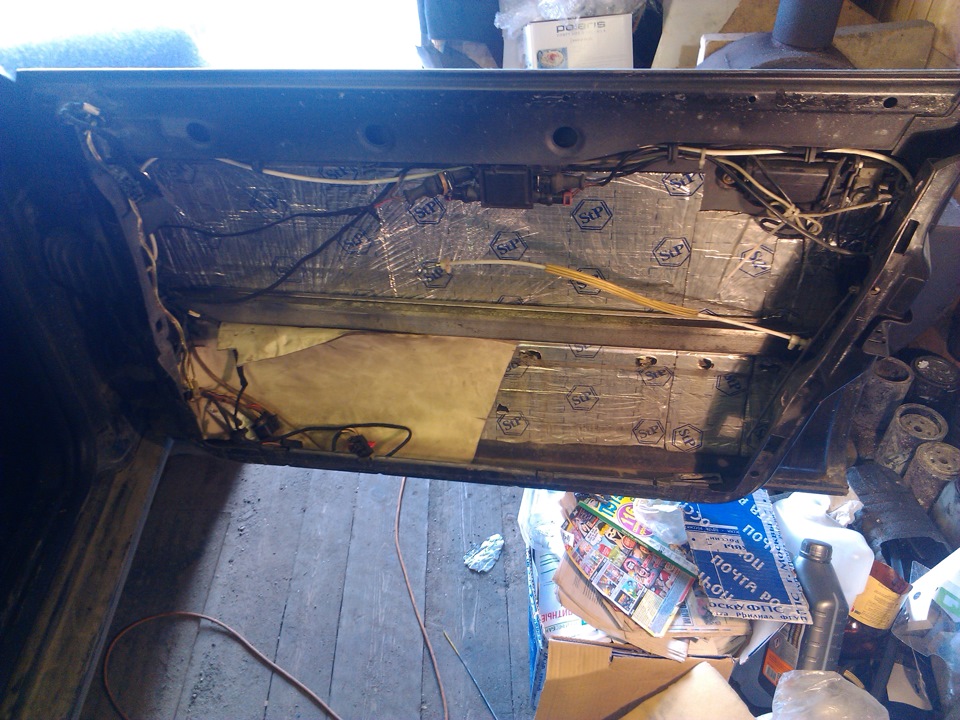

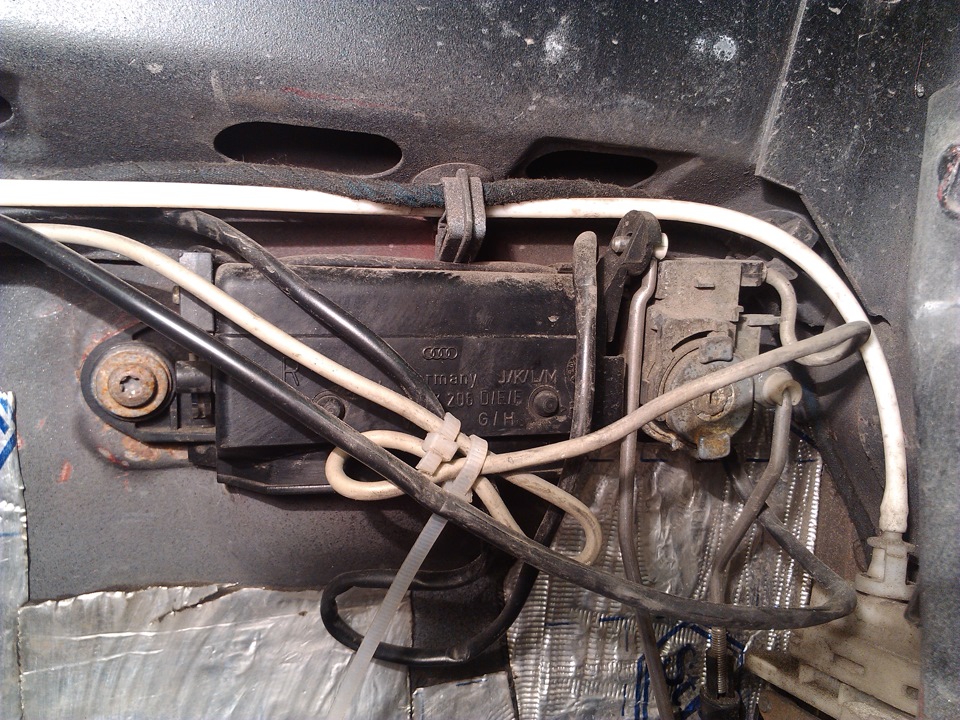

Загнал машину в гараж, сдернул обшивку и рамку стеклоподъемника, открылся интересный вид на внутренность двери.

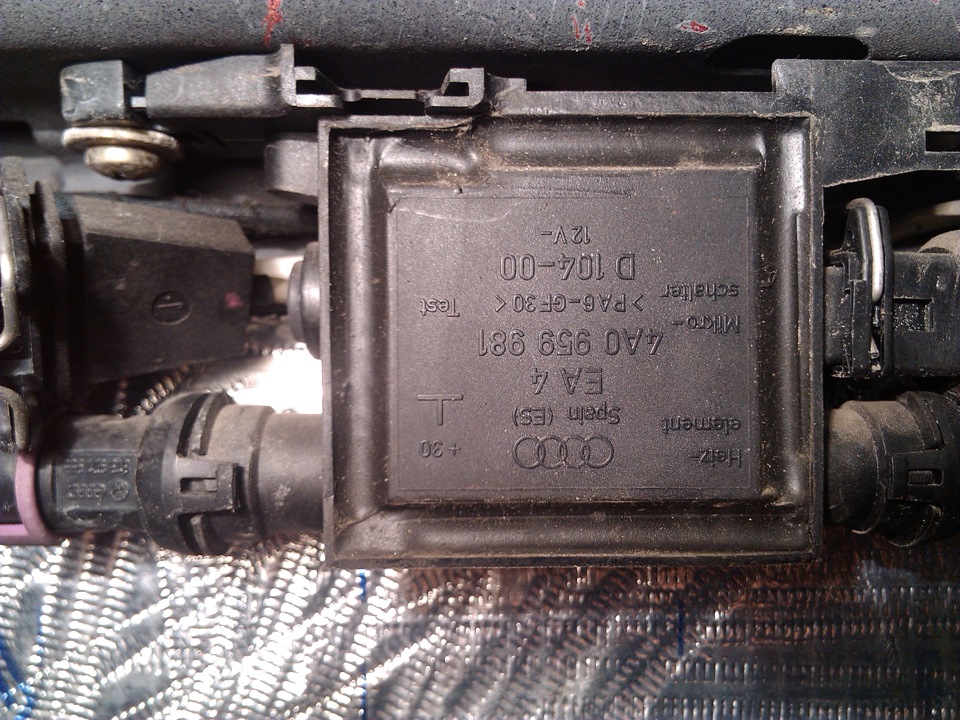

Увидел интересную коробочку

По проводам, идущим на ручку двери и на личинку, понял что это подогрев личинок.

Разобрался, почему провалилась ручка двери внутрь. Просто упал фиксатор в форме вилки, который поджимает корпус ручки и корпус личинки замка. Сразу полегчало, все-таки не вандалы сломали ручку, а просто плохо был вставлен фиксатор.
Решил попробовать проверить подогрев, ключом тык в скважину… а он и не всовывается. Че за хрень? Неужели какая-то па#$%ла что-то засунула в личинку? Подошел к водительской, тык-мык, тоже не идет. Непонял? Я к крышке багажника, там вообще засада…
Не, я понимаю, у меня сигналка + штатный ЦЗ. НО, БЛИН, как так можно? А если АКБ бы сел, то что стекло бить? Может я такой педант, чтобы все работало… кто-то и незаморачивается по таким пустякам. Короче решил заняться этой темой.

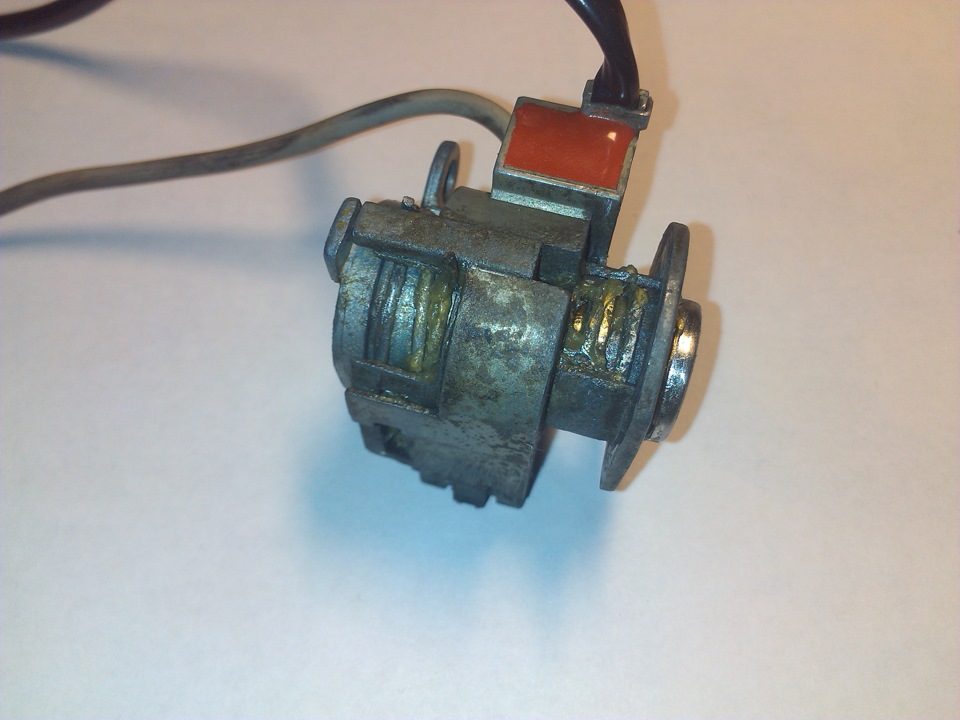

Вытащил корпус замка. Проблема элементарна: состояние глубокого закисания личинки из-за воды. Решение тоже простое: разобрать, почистить, смазать.
По идее, чтобы разобрать, нужно вставить ключ, повернуть в определенное положение, сдернуть заднюю часть, и пошло-поехало… Дааа, это все классно, но у меня ключ-то не вставить! Вот засада в чем. Но, терпение и труд будь они неладны помогли. Разобрал хоть на какие-то составляющие.

А вот далее, опять свелось к тому, что нужно вставить ключ и провернуть личинку… Отмачивал в спирте, пошатывая, постукивая со всех сторон. В итоге ключ с трудом, но вошел. Далее так же расшатал личинку – провернулась. Фух, вытащил!

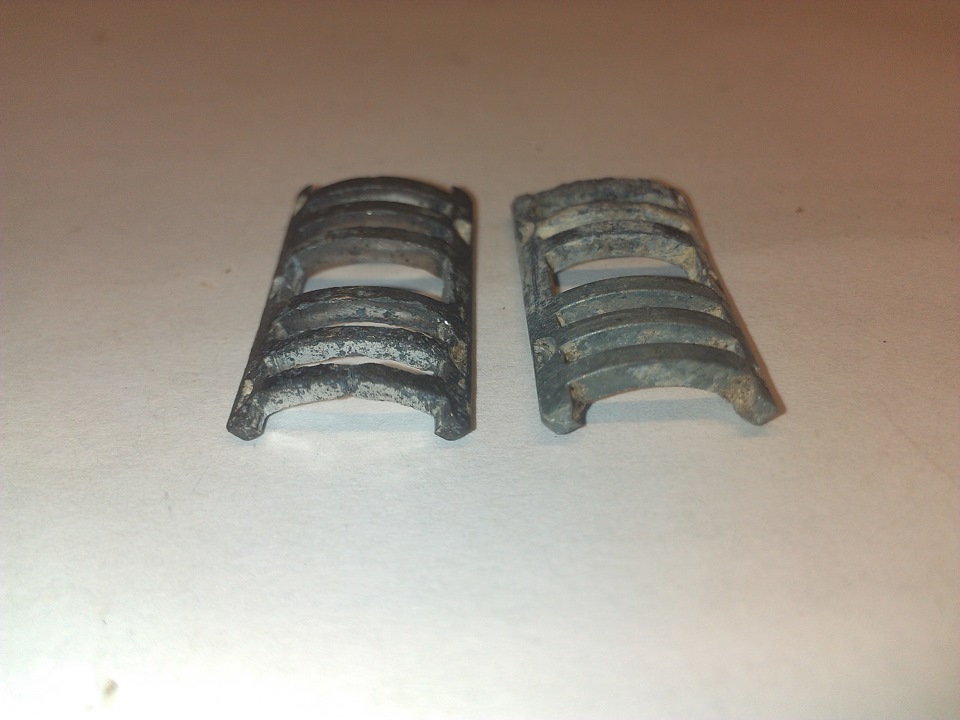

Перебрал корпус с подогревом. Там состояние хуже. Решетка для ламелек в херовеньком состоянии. Замену сделать не из чего, пришлось оставить как есть. Зачистил надфилем и шкуркой.

Проверил на работоспособность подогрев. Подал питание, корпус нагрелся относительно быстро.

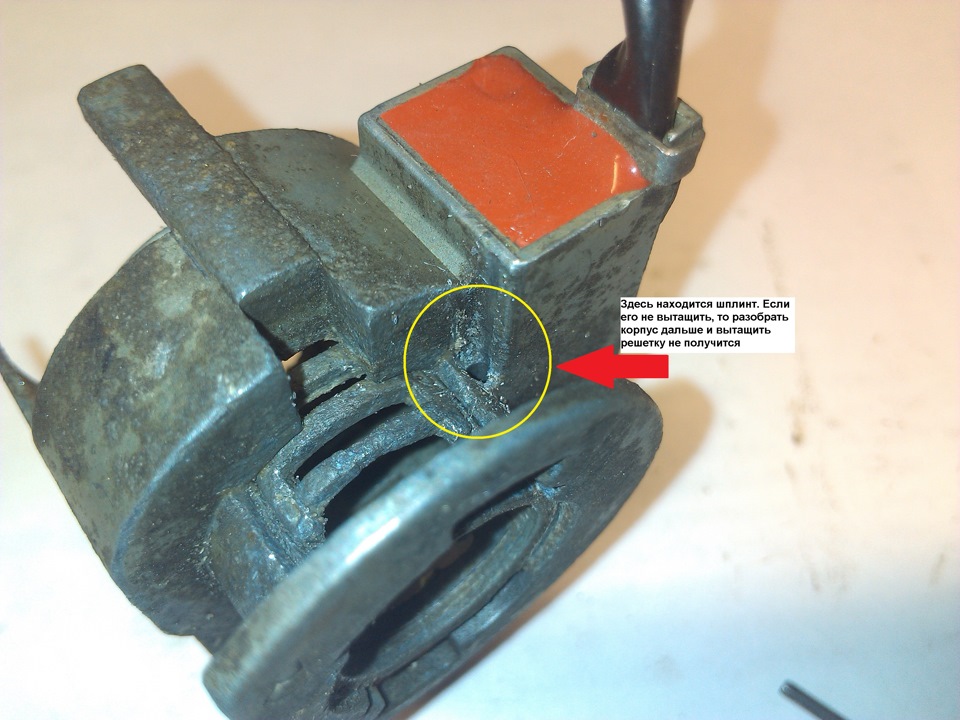

важный момент: чтобы разобрать корпус, нужно вытащить шплинт. Диаметр его 1,5мм. Я его просто высверливал, а потом его сверлом закусило и я его аккуратно вытянул

Собрал все обратно, при сборке использовал солидол в большом количестве.

Перешел на водительскую сторону, прежде чем разбирать, решил проверить, может уже откисла личинка… хоп, и вошел. Пошатал туда-сюда, раз и провернулась! Заработала… БЛИН! Напрашивается вопрос: и нафига я столько времени потратил на переборку?! А с другой стороны: зато теперь точно знаю, что один замок точно рабочий.
Спасибо за внимание! Всем желаю ездить без поломок! 🙂

Источник

закисла личинка на ручке двери — не проворачивается

Всем доброе времени суток!
…как-то прошлой зимой когда носил акум на зарядку домой в мороз наткнулся на проблему такую, что в кашкае всего одна личинка замочная в двери водительской и при попытке провернуть ключ в нее у меня он не поворачивался (просто и тупо ключ входит по полной в личинку, но при движениях ключем влево вправо ничего не происходит и как-будто что-то стопорит), ну тогда я сделал просто, чтобы не оставлять машину открытой я сходил к соседу у которого был старый севший акум и поставил его чтобы двери закрыть центр.замком … ну и потом все как-то было не до этой проблемы.

Собственно вспомнив про это сейчас (летом), озадачился вопросом реанимации личинки замка.

Тут главное понять проблему не вскрывая пациента:
— личинка закисла (т.е. «сувальды» ржавые и полностью с корпусом самой личинки закисли);
— личинка сломана (что маловероятно);
— личинка не родная (ниже расскажу про это);
… стал гонять мысли, звонить в сервисы чтобы услышать компетентные мнения бывалых и своему горе-товарищу, который практически всегда покупает себе «проблемные» машины в т.ч. и были у него пару машин с неродными личинками замков (один мерс МЛ в 163 кузове и ешка в 210). Поговорив с товарищем понял, что определить родная личинка или нет можно просто втыкая сам оригинальный ключ в личинку — если он заходит наполовину либо сразу не заходит либо входит но туго это признак неродной личинки а может наоборот неродного ключа. В моем случае — ключ вставляется по полной в личинку но не проворачивается вообще.
Прозвоны в сервисы это полная хрень, можно было и не звонит и так понятно что начнуть разводить от 1000руб за пшик супер составом в личинку и ее разработка и до суммы сравнимой с покупкой оригинальной личинки с ключем у официалов — кароче не вариант вообще!
В итоге что я сделал:
Сразу скажи — не рекомендую в личинку брызгать вэдэшкой без последующей разработки и смазки специальной смазкой, это только усугубит процесс закиси внутрянки.
Поехал в ближайший автомагазин — мне порекомендовали наверно всем коллективом магаза купить всемогущую проникающую смазку «Валера», купил, в личинку родная трубочка с пшикалки Валеры не лезет, пришлось взять палочку ватную и отрезать ватные концы и вставить в пшикалку Валеры.

После пролития личинки, в несколько этапов с периодичностью в час выходил проливать личинку Валерой, через день попытался попробовать провернуть ключ — не проворачивается нифига и все тут …
Дальше вспомнил что у меня в гараже есть вскрытый пузырек лучшего и дешевого на мой взгляд преобразователя ржавчины — Ферризол, поехал за ним по пути заскочив в аптеку за шприцом на 10мл

после залития уже второго шприца в личинку- услышал, что внутри личинки пошел процесс преобразования ржавчины (зашипело и пошел соотвествующий запашок), чтобы усилить эффект я еще добавил пару шприцов и подождал 5минут. Далее воткнул ключ и в личинку и уже был люфт и ключ начало зажимать немного в личинку (т.е. с трудом уже начал вытаскиваться ключ изнутри личинки), чтобы выгнать изнутри личинки всю откисшую гадость — залил Валерой и оттуда вышло прямо с пеной всякая гадость и шлак … дальше прикинул что если так внутри все закисло но дает уже проворачивать то нужно бы и попытаться провернуть саму шторку личинки плоской отверткой

P.S: Думаю, можно было бы обойтись и без Валеры, просто сначала размягчить закись внутри вэдэхой а потом Феррозолом + отвертка ну и в конце смазкой замочной пройтись

Уже заказал себе самые лучшие смазки:
Смазка литиевая «Arctic Green Grease AGG2», 400мл Ravenol 4014835756847 — 700р
(буду юзать для смазки дверных замков + моторчик заднего очистителя)

Смазка Wurth 00893106 hhs 2000 500мл — 560руб
(наверно самая лучшая в мире проникающая смазка).
