Как проверить катушки зажигания тойота королла 120 на авто

Диагностика катушек зажигания мультиметром

Добрый день уважаемые королловоды! Как и у всех нехватает времени на своевременное ведение БЖ. Поэтому прошу меня простить за опоздание.
После неприятности с катушкой зажигания, которая подробно описана в записи в БЖ «Нужен совет» возникла необходимость в диагностике катушек зажигания не только для того чтобы определить какая из них несисправна, но ещё и для того чтобы определить исправность и качество катушек, которые я хотел купить на разборке. В этом случае известный способ поочерёдного отключения фишек с катушек на рабочем двигателе мне не подходил, да и не особо хотелось им пользоваться. Несправную катушку я заведомо выявил по свечам — свеча в первом цилиндре отличалась от остальных — её просто заливало.

Визуальный осмотр подтвердил результат диагностики по свечам зажигания. Я решил поочерёдно промерять сопротивление всех контактов, чтобы найти отличия «здоровых» катушек от неисправной. И в результате получилась методика для диагностики катушек при помощи мультиметра.
Диагностика осуществляется в 2 этапа:
1. Визуальный осмотр.
Визуальный осмотр резиновых наконечников и корпуса катушек показал что проблема началась не вчера. На корпусе вдоль оси катушки были продольные трещины. Колпачок на первый взляд был целый, но при деформации на нём тоже были видны множественные трещины.

Изолента, термоусадка для ремонта таких деффектов абсолютно бесполезна, напряжение слишком большое + температура, а вот эпоксидная смола (со слов моего знакомого) в некоторых случаях помогает привести катуху в чувства на какой-то период.
2. Замеры сопротивления мультиметром

На просторах интернета найти нормальной схемы катушки зажигания я не мог, то что попадалось — вызывало сомнения. Поэтому было решено последовательно измерить сопротивление на всех контактах здоровых катушек и мертвой, выявить отличия и представить результат вам на вооружение.

Для замеров мультиметр был переведён в режим измерения сопротивления в диапазоне 200k (200 Килоом).
Стоит отметить, что прямой и обратный замеры на одних и тех же контактах отличаются, потомучто в катушке есть диод.
Результаты замеров

Из результатов видно что диод неисправной катушки пробит. Сопротивление исправной катушки, когда чёрный щуп находится на центральном электроде выходит за пределы диапазона во всех случаях.
Замеры между контактами цоколя исправной и неисправной катушек практически не отличаются, тратить на них время при покупке б/у или новой нет смысла.
Выводы: стоит хотя бы раз в год проверять визуально состояние катушек зажигания (машинка-то не новая), посредством визуального осмотра и при выявлении трещин на корпусе и колпачках катушек морально и финансово готовить себя к замене убитых, это убережёт простоев машины и лишних расходов.
Полученный способ диагностики может быть использован при покупке БУ и новых катушек (сомнительного происхождения).
А если особо не заморачиваться — то можно просто купить на разборке одну лишнюю на запас (цена вопроса 500 руб.), возить её в багажнике и не думать об этом.
Надеюсь что статья кому-нибудь пригодится.
Всем удачи! Берегите себя!

Источник

Катушка зажигания Toyota Corolla

Катушка зажигания на Toyota Corolla 120 и 150 с 1.6-литровыми моторами – деталь довольно чувствительная и уязвимая. По факту касается это всех автомобилей, но именно на «японцах» она чаще всего подвержена наиболее сильным перепадам, в силу которых повышается износ и возникают разного рода неисправности. Объясняется это слабой выносливостью самой детали, поэтому нередко возникает вопрос о ее замене.

Зачем нужен этот элемент

Катушка системы зажигания предназначена для производства высоковольтного напряжения. Генерируется оно из низковольтного, которое поступает из аккумулятора, и передается на свечи.

Схема работы данного устройства на самом деле очень проста, поскольку с ним в цепи зажигания находятся всего лишь 5 деталей: батарея, катушка, распределитель, прерыватель, конденсатор, свечи. Каждая из них играет определенную роль и тесно связана с катушкой зажигания.

Повреждение данной детали крайне негативно влияет на систему зажигания и двигатель в целом. Любая поломка способна воспрепятствовать работе всего силового агрегата. Если в катушке имеется ток, а цилиндр поднимается к верхней мертвой точке, срабатывает прерыватель (один из составляющих элементов системы зажигания), который разрывает цепь первичной обмотки. В случае наличия неисправности вместо дальнейшей передачи импульса на распределитель произойдет короткое замыкание, которое выведет из строя всю систему зажигания. В итоге автомобиль заглохнет и больше не заведется.

Как проверить и заменить катушку зажигания

Проверка катушки на 1.6-литровых 4-цилиндровых моторах на бензине Тойота осуществляется однообразно. Естественно, для начала нужно деталь найти. Рассмотрим эту процедуру на примере 1.6 МТ Королла 150 2008 года. Обнаружить деталь можно рядом с двигателем, поскольку находится она на конце провода распределителя примерно между силовой установкой и салоном. Однако для первичной диагностики нужно сначала снять наконечник с одной свечи, переставить его на другую, подтянуть корпус этой небольшой детали к «массе», а уже после завести машину на короткий промежуток времени.

Об исправной работе будет говорить искра, которая появилась между электродами свечей. В таком случае замена не нужна. Дополнительная проверка проводится специальным прибором, который подключается к катушке вместо провода с высоким напряжением. Запускать двигатель для диагностики необязательно: достаточно прокрутить вручную коленвал, чтобы узнать, есть искра или нет.

Полная проверка проводится с помощью омметра. Для этого требуется отсоединить колодки и провода с высоким напряжением, присоединить прибор к контактам первичной, а затем и вторичной обмотки и замерить сопротивление, значение которого составляет 0.4–0.5 Ом и 5–7 кОм соответственно.

На любом автомобиле Тойота Королла с 1.6-литровым мотором, будь то модели Е12, 150 или даже 170, смена катушки протекает одинаково. К слову, делается это очень легко и быстро. В случае если неисправности не миновали деталь, необходимо открутить ключом на 10 два болта, которые закрепляют ее к крышке головки блока. Затем нужно отсоединить болты с прижимной планкой, после чего заветное действие станет доступным.

Устанавливать можно как оригинал, так и другие образцы. Касательно последних существует несколько рекомендаций. Во-первых, нужно брать детали, которые совместимы с 1.6-литровыми двигателями. Дело в том, что для моторов с более объемными цилиндрами требуется более высокое напряжение, поэтому такие катушки не подойдут для стандартных комплектаций 150 кузова. Во-вторых, лучше взять более дорогую модель с одной или двумя резинками, разделяющей витки. Это позволит максимально исключить возможность потери напряжения, а также случайного замыкания.

Заключение

Катушка зажигания на Тойота Королла выполняет важную функцию: она обеспечивает работу свечей, запускающих двигатель и передающих импульс блокам цилиндров. Важно планомерно проверять деталь, поскольку в случае обнаружения неисправности необходимо срочно заменить ее. Купить можно как оригинальную, так и иную запчасть, главное, чтобы она соответствовала всем стандартам и подходила под 1.6-литровый движок, имеющий 4 цилиндра.

Источник

Катушки зажигания Toyota Corolla

Катушка выполняет главную функцию в системе зажигания, которая обеспечивает искрообразование свечей и стабильную работу двигателя. Поэтому в случае малейшей неисправности нужно срочно устранить проблему.

Правильная работа системы зажигания в автомобиле очень важна. Оригинальная катушка зажигания Короллы E120 выступает трансформатором напряжения. При выходе из строя какого-либо элемента системы, необходима полная диагностика всех узлов. Процедура несложная, ее можно выполнить своими руками.

Система зажигания Тойоты Короллы

Королла оборудована двумя типами систем зажигания: с внешним и внутренним электронным блоком.

Система зажигания Тойоты Короллы. Источник фото: http://fielder-toyota.ru/electrician3.html

Отличаются они расположением коммутатора.

Как работает система зажигания Toyota Corolla

Устройство системы зажигания японского автомобиля Toyota Corolla E100 с 1996 по 1997 гг выпуска:

Отличия систем зажигания у разных моделей Тойоты

С 1998 по 2000 год на Тойоту установлено зажигание без распределителя, которое состоит из датчика распредвала, датчика коленвала, двух катушек на 4 цилиндра и модуля ЕСМ.

Датчики дают сигнал на модуль ЕСМ, затем напряжение идет на преобразователь. На каждые 2 цилиндра используется одна катушка (1-4, 2-3) с высоковольтными проводами.

С одной катушки идут 2 провода на 2 свечи. Искра производится в обоих цилиндрах, но только в одном из них происходит цикл сжатия.

Катушка зажигания для Короллы. Источник фото: https://motorland.by/auto-parts/toyota/corolla/verso-2002-2004/

На модели 2001-2002 годов устанавливалась система зажигания DIS, которая состоит из датчиков распредвала и коленвала и свечей. На последний элемент устанавливается катушка и модуль, объединенные между собой.

Все модели 2002 года с кузовом универсал на базе Короллы получили название Toyota Fielder. Первое поколение Филдер оснащалось левым рулем.

Слабые места катушек зажигания Тойоты Короллы

Катушка зажигания Тойоты Короллы Е150, Toyota Verso, как и на Е120, легкоуязвимая и «капризная» часть. Часто деталь выходит из строя из-за пробоя изоляции, перегрева и перегорания обмотки. Повреждение катушки сильно отражается на системе зажигания и моторе:

Как определить неисправность катушки зажигания Toyota Corolla

Если Toyota Corolla 2008 выдает ошибку, необходимо проверить двигатель, узел зажигания и катушку.

Катушка зажигания под капотом. Источник фото: https://www.drive2.ru/l/464584070861422613/

Чтобы узнать, какой из элементов вышел из строя, нужно:

Бывают случаи, когда при выходе из строя модуля зажигания, не высвечивается ошибка Check engine.

Проверка катушек зажигания мультиметром на Тойоте Королле

Проверка катушек зажигания с помощью мультиметра на автомобиле Тойота Королла и Версо осуществляется таким способом:

На некоторых станциях технического обслуживания установлены специальные стенды для проверки узла.

Причины выхода из строя катушки

Причинами выхода из строя узла зажигания могут быть следующие факторы:

Ремонт системы зажигания Тойоты Короллы

Перед началом ремонта данного узла в первую очередь нужно убедиться, что именно эта деталь вышла из строя.

Можно ли отремонтировать катушку зажигания

Чаще всего причиной поломки является пробой высокого напряжения. Ремонт катушки Toyota Corolla можно выполнить самостоятельно.

Ремонт системы зажигания Тойоты Короллы. Источник фото: https://web-site1.ru

Поэтапная инструкция по выполнению работ:

Некоторые автолюбители устраняют проблему с помощью эпоксидной смолы по следующей схеме:

Эти универсальные способы решения проблемы в домашних условиях прослужат недолго, но на некоторое время продлят срок эксплуатации трансформатора.

Как поменять наконечники катушки зажигания Тойоты Короллы самому

При неустойчивой работе двигателя может потребоваться замена наконечников катушек зажигания Тойоты Короллы е150. Причиной выхода из строя резиновых элементов может быть попадание небольшого количества влаги или скапливаемого конденсата. После высыхания наконечники дубеют, трескаются и приходят в негодность.

Замена наконечников катушек зажигания. Источник фото: https://www.drive2.ru/l/10290065/

Для замены необходимо:

Сколько стоит замена катушки зажигания в автосервисе

Если трансформаторная катушка перегорела, то ремонту она не подлежит, и ее нужно менять. Опытный механик на станции технического обслуживания быстро выполнит замену. За работу придется заплатить около 500 рублей.

Имея минимальный набор инструментов, можно заменить деталь самостоятельно.

Что выбрать: оригинал или аналог

На автомобиль Тойота Королла можно устанавливать не только оригинальные японские катушки, но и аналоги.

Катушка зажигания Toyota 90919-02258. Источник фото: https://claz.org/classifieds?q=ignition+coil

Выбор трансформаторов огромен, за приемлемую цену можно подобрать качественную деталь. Фото оригинальных элементов и их аналогов доступны в Сети.

Стоимость катушки зажигания для Toyota Corolla

В продаже можно найти оригинальные катушки известных производителей, в том числе и б\у, служащие долгий срок. К ним относятся:

Можно подобрать аналоги, которые тоже прослужат долго, но качество производитель не гарантирует.

Среди китайских аналогов популярны Sailing tyl 91902258 – стоимость: 1180 рублей.

Отзывы автовладельцев

Роман, 43 года, Санкт-Петербург:

«При замене свечей на катушках зажигания и наконечниках обнаружил трещины. Катушки заводские, прошли 200000 км. Друзья посоветовали поставить трансформаторы NGK 48 395. После замены прошел 50000 км, проблем не было. Рекомендую».

Евгений, 30 лет. Ростов:

«На днях ехал с работы, затроил двигатель и загорелся Check: ошибка Р0351 (катушка зажигания). Сделал диагностику – оказалось, сгорела катушка. Заехал в магазин, купил трансформатор Masuma MIC-112. После установки детали проехал 23000 км. Пока все работает, рекомендую».

Катушка выполняет главную функцию в системе зажигания, которая обеспечивает искрообразование свечей и стабильную работу двигателя. Поэтому в случае малейшей неисправности нужно срочно устранить проблему, иначе произойдет поломка, которая приведет к дорогому ремонту.

Источник

Проверка и «ремонт» катушки зажигания Denso 90919-02240.

Проверка индивидуальной катушки зажигания, катушки с отдельной искрой или штекерной катушки (кому как угодно). На примере Denso 90919-02240.

Если авто начинает неуверенно работать, пропадает и снова появляется тяга, «плавают» холостые, а Check Engine не горит. То скорее всего у вас проблемы с катушками зажигания.
Визуальный осмотр поможет определить неисправность.
Сначала проверка свечей:
— рабочий зазор. Меняя свечи по ТО самостоятельно, каждый владелец может увидеть прогоревшие электроды
— проверка изолятора свечи. Тот что белый)) Желтые пятна на изоляторе, так называемая «корона» — это нормально. НЕНОРМАЛЬНО – если есть черные пробои.

Свеча под замену, и в большинстве случаев катушка тоже.

Далее проверка катушек.
Внимательно осматриваем и нюхаем. Не должно быть трещин, черных подпалин, от нее не должно пахнуть гарью, горелой обмоткой, проводкой.

Если «троение» сильнозаметное, двигатель работает неустойчиво даже на холостых. То определение неисправной катушки дело несложное.
Заводим авто. Отсоедините первый провод, подающий напряжение через колодку на 1 катушку. Если катушка рабочая, двигатель резко изменит звук своей работы и попытается заглохнуть. Подключаем катушку обратно, и звук двигателя должен вернуться к изначальному «троению». Таким же образом последовательно проверяем все 4 катушки.
Нерабочая катушка, даже будучи отключенной от бортового питания, никак не повлияет на звук «троящего» двигателя, — если катушка «дохлая», то наличие или отсутствие питания никак на ней не отразится.
Ремонту катушки не подлежат.

В моем же случае все более запущенно.
Машина слабо дергается, вялая динамика разгона, непостоянные и еле заметные пропуски зажигания, «ЧЕК» не горит и радио трещит. При чем «троение» происходит в интервале между 2000 и 2600 оборотов. Запуск авто всегда с первого раза. Холостые держит уверенно. Вот, наверное, и все признаки.

Визуальный осмотр показал, что все катушки в трещинах, 2 свечи с пробоями.

Когда было выявлено, что катушки под замену, решил поэкспериментировать. Причины проведения эксперимента банальны: отсутствие денег (и до з\п еще дней 10 было), авто необходим каждый день, ну и, на конец стало интересно найти «чудодейственное средство»

1 способ – изолента.

Самый простой и ненадежный. Во-первых, изолента не выдерживает такой силы тока.
Во-вторых, при нагреве двигателя нагревается и сама лента. И ее клеевой состав просто начинает течь. Отслоение ленты происходит быстро.

2 способ- ПВХ изоляция (термоусадочная «трубка»)

Чуть более надежный, но не всем подходит. У меня глубокие и узкие свечные колодцы. И катушка в «доп.изоляции», просто не влезала в колодец.

Если у вас пробой по резиновым наконечникам, то «термоусадка» поможет. На какое время? Только эксплуатация покажет: день, неделя, месяц. На различных форумах люди указывают разные сроки, но больше полгода не встречал. Лично у меня при неполной изоляции (2 слоя на наконечники и 1 слой на штекер) хватило на 5 дней езды, это примерно 24-26 запусков и около 600 км.
Опять же, изоляция «термоусадкой» — не панацея. При интенсивной нагрузке, под действием температуры, она становиться очень мягкой, меняет форму, да и силу тока, в принципе, в пиковых значениях не выдерживает.
Цена: от 100 до 300 руб

3 способ – жидкая изоляция NANOPROTECH
Ну, думаю, вот оно Счастье! «Чудосредство» забугорное. Но, все это ложь, … и провокация. Может она и помогает от попадания влаги, создавая пленку изоляции. Но силу тока на «высоковольтке» не выдерживает вообще. Единственное средство, которое никак не повлияло на работу катушек. Более того, указанная рабочая температура до +140, вообще ложь. Она то ли растворилась, то ли испарилась, то ли облезла.
Цена: 250 руб.

4 способ – Замена резиновых наконечников
Самый оптимальный для тех, у кого пробой идет по наконечникам. Не важно, покупаете ли вы поштучно только резиновые наконечники, или меняете резину на силикон, или же берете ремкомплект для катушек (входит наконечник и верхняя прокладка). Итог, я думаю, вас устроит.
В моем же случае этот способ по понятным причинам не подходил.
Цена от 1000 руб

5 способ – Замена свечей.
Пока ждал приезда катушек и свечей Denso. В наличии в другом магазине подобрал свечи NGK. Решил продолжать эксперимент.
Даже на пробивающих катушках с новыми свечками можно проехать достаточно долго.

У меня получилось до 35 запусков и порядка 850 км.
Цена от 520 руб

6 способ – Замена катушек в сборе (4 шт) и к-та свечей.

Самый надежный и верный способ, но дорогой. Естественно поменяв все на новое, машина поехала так, как должна, без провалов и рывков. Выбор катушек огромен, и подобрать по качеству и кошельку можно.

Я выбрал Китай. Опять же по советам знакомых тоётоводов, которые используют данную фирму и очень положительно отзываются о качестве.
Пока все работает идеально. Как долго? Время и эксплуатация покажет!
Цена от 6500 руб

Данная статья носит рекомендательный характер! И каждый сам для себя решает, что и как делать. Эксперимент проводился лишь для получения опыта. И подобного рода операции не всегда благоприятно сказываются на состояние авто в целом и на отдельные узлы и агрегаты в частности. Надеюсь на понимание!

ПыСы. Не скупитесь на «расходники». Делайте ТО во время. У каждого элемента есть свой ресурс, и не стоит пренебрегать этим. И удачи Вам на дорогах!

Источник

Катушки зажигания. Состояние. Ваше мнение.

Приветствую всех! В предыдущих постах описывал проблему — падение оборотов при вкл./выкл. нагрузки, а также вибрация. Хоть я и указал в проведенных работах — проверку катушек, я решил их все же снять и занести домой для более точного осмотра. Т.к. опыт владения Тойотой и иномаркой вообще, составляет всего пару месяцев (до этого была 10-ка), я решил проконсультироваться с форумчанами. Как говориться «2+ головы лучше чем одна» ).
Итак, при визуальном осмотре на всех 4-х катушках была замечена некоторая лыска на ребре. И если присмотреться, то как-будто через неё видна внутрення часть корпуса или мне кажется уже)

Далее запах. После съема всех катушек, со стороны резинового изолятора имеется специфический запах, опять же на всех 4-х катушках.

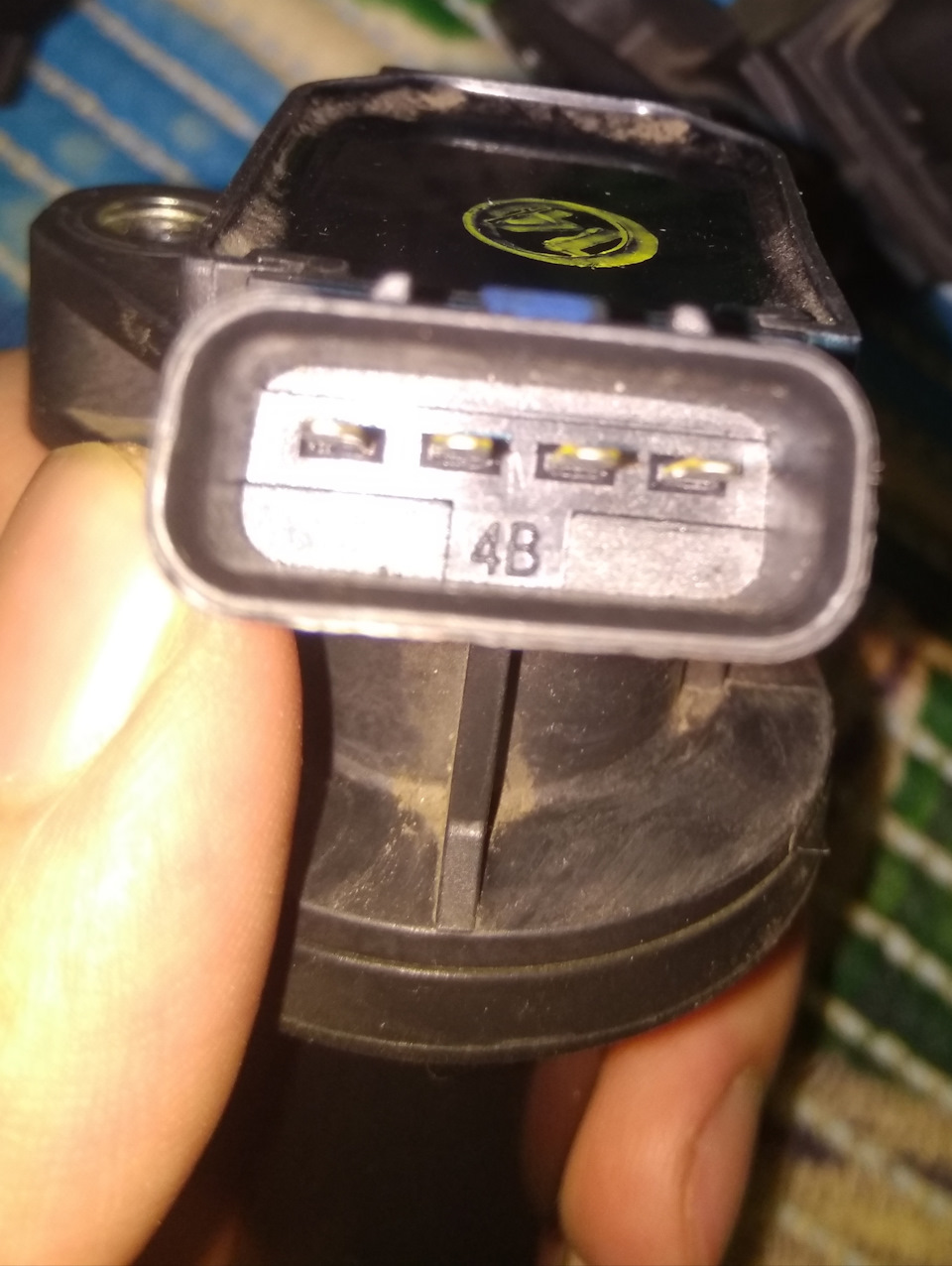

После внимательного осмотра самих клеммы на катушках заметил следующее: на 3-х катушках указано значение: 2В, а на 4-ой: 4В. Вопрос: что означают данные цифры и буквы? И есть ли разница в работе между этими катушками?

Следующее замечание: в свечных колодцах на стенках в области резинового изолятора катушек замечен черный нагар. Причем с каждым последующим цилиндром его все меньше и меньше. Продукты горения масла?
