Как из 220 сделать 380 Вольт

Стандартным бытовым напряжением является 220 В 50 Гц, однако некоторые домашние мастера в своих гаражах и мастерских используют трёхфазные электродвигатели. Такое электропитание может использоваться так же в насосах, подающих воду из скважин или водоёмов на приусадебные участки и в частные дома.

Чем трехфазное напряжение отличается от однофазного

Современные жилые дома и абсолютное большинство промышленных предприятий подключены к сети по трёхфазной четырёхпроводной схеме электропитания.

Согласно новым стандартам для повышения безопасности потребителей к ним добавляется пятый заземляющий проводник, который используется только в аварийной ситуации и служит не для подачи напряжения, а для защиты от поражения электрическим током.

Все проводники в трёхфазной сети имеют своё обозначение:

В такой схеме электроснабжения имеется две величины напряжения:

Однофазное напряжение является частным случаем трехфазного напряжения и получается при подключении потребителя к фазному и нейтральному проводам. Многоквартирные дома и гаражные кооперативы подключаются к четырёхпроводной трёхфазной сети (с заземляющим проводом РЕ пятипроводной), а к отдельным потребителям подводятся только два провода.

Для частных домов и дач это разделение выполняется на линии электропередач, от которых отходит два или три провода. Третий проводник в бытовой электропроводке заземляющий (защитный) и не участвует в питании электроприборов.

Важно! При обрыве нейтрального проводника напряжение в розетке может колебаться от 0 до 380 В, что пагубно влияет на электроприборы. Это так же относится к электродвигателям, включённым в трёхфазную сеть. Для защиты от выхода аппаратуры из строя желательно установить реле напряжения РН, отключающее питание в аварийной ситуации.

Однако основное отличие между трёхфазной и однофазной сетями не в величине напряжения и количестве проводов. Главная особенность трёхфазной сети заключается в том, что напряжение в питающих проводниках сдвинуто относительно друг друга на 120°.

Этот сдвиг обеспечивается расположением обмоток в генераторах на электростанции и необходим для обеспечения вращающего момента в электродвигателях. Кроме того, сдвиг фаз позволяет уменьшить сечение нейтрального провода.

В трёхфазной сети по нему протекает не полный ток нагрузки, а только уравнительные токи, которые тем меньше, чем равномернее потребители распределены по отдельным фазам.

Способы как получить 380 Вольт из 220

Бытовые однофазные электроприборы, которые для своей работы требуют напряжение 380 В, отсутствуют, а на производстве в таких ситуациях можно просто подключить устройство к двум разноимённым фазам.

Поэтому вопрос «как из 220 сделать 380 вольт» на самом деле звучит «как из однофазного напряжения получить трёхфазное«. Для этого используются различные приспособления, каждое их которых имеет свои достоинства и недостатки.

1. Использовать преобразователь напряжения (инвертор)

В большинстве инверторов имеются встроенные стабилизатор напряжения и различные виды защит, отключающие питание при перегрузке, коротком замыкании или повышенном входном напряжении.

Информация! Кроме преобразователей напряжения, которые подключаются к сети 220 В 50Гц, существуют инверторы, работающие от автомобильного аккумулятора =12В.

2. Метод использования трех фаз

Эту работу допускается выполнять только после согласования с электрокомпанией, самовольное подключение считается хищением электроэнергии и влечёт за собой наложение штрафа.

Замену электропитания целесообразно выполнять при установке электроплиты или электроотопления и выполняется для разделения нагрузки по разным фазам и уменьшения потребляемого тока и сечения подводящего кабеля.

Подключение к трёхфазной сети электродвигателей в этом случае будет дополнительным бонусом. Подача питания к одному электродвигателю является финансово невыгодной.

3. Подключение электродвигателя через конденсатор

Для этого обмотки аппарата необходимо соединить «треугольником». Катушки большинства двигателей подключены по схеме «звезда», при этом все начала обмоток соединены вместе, а к концам присоединяется питающий кабель.

При переключении на схему «треугольник» конец каждой катушки подключается к началу следующей. Эта схема применяется для электромашин мощностью до 5 кВт и приводит к падению мощности и вращающего момента наполовину.

При включении такого двигателя на 220 В к одной из обмоток подключается питание, а параллельно одной из оставшихся присоединяется рабочий конденсатор. Для реверса его необходимо подключить к другой обмотке.

С раб (мкФ)=70*Р двиг (кВт)

Эти элементы необходимо использовать только предназначенные для работы в сети переменного тока. На время пуска электромашины параллельно рабочему конденсатору кратковременно подключается пусковой:

Совет! В качестве пусковых допускается применять электролитические конденсаторы.

4. Применение трёхфазного трансформатора

В том случае, если из электродвигателя выходить только три вывода, переключить обмотки в «треугольник» без разборки невозможно, а при схеме «звезда» слишком велики потери мощности. В этом случае для получения напряжения 380 вольт используется повышающий трёхфазный трансформатор или автотрансформатор.

При этом к двум клеммам первичной обмотки однофазное питание подаётся напрямую, а к третьей через конденсатор. Его параметры рассчитываются аналогично включению в однофазную сеть трёхфазной электромашины.

Такая схема применяется достаточно редко из-за необходимости использовать дополнительное устройство.

5. Электродвигатель в качестве генератора

Кроме разного способа преобразований есть ещё один метод, как из 220 Вольт сделать 380. Это получение такого питания по системе двигатель-генератор.

При этом в качестве двигателя используется однофазная машина, например, от стиральной машины или пылесоса, а в качестве генератора необходимо установить синхронный генератор или двигатель. Вместо синхронной машины можно использовать асинхронную, но для этого в роторе необходимо разместить постоянные магниты большой мощности.

Такой способ реализовать достаточно сложно из-за трудности согласования скорости вращения электромашин и невозможности регулировки выходного напряжения.

На практике намного проще взять готовый дизельный или бензиновый генератор, предназначенный для резервного питания при отключении электроэнергии, а при наличии такого аппарата с неисправным двигателем его просто заменить новым или отремонтировать.

Вывод

Как видно из материалов статьи, самым надёжным способом, как из 220 сделать 380 вольт, является установка преобразователя напряжения (инвертора). Для подключения двигателей мощностью до 5 кВт допускается использовать конденсаторную схему с пусковыми конденсаторами и потерей до 50% мощности. Как временное решение можно использовать передвижной трёхфазный генератор.

Способы преобразования 220 Вольт в 380

Существуют различные способы подключения этих электродвигателей к бытовой сети, но при этом падает мощность аппарата, поэтому многие владельцы этих устройств задаются вопросом — как из 220 сделать 380 вольт?

Чем трехфазное напряжение отличается от однофазного

Все проводники в трёхфазной сети имеют своё обозначение:

В такой схеме электроснабжения имеется две величины напряжения:

Меры безопасности

Основные правила безопасности при преобразовании энергии:

Преобразователь 220 в 380 своими руками с конденсатором
Внимание! Нельзя пренебрегать правилами безопасности, иначе это может привести не только к выходу из строя бытовых приборов, но и к возгоранию, порче проводки и щитка оборудования.

Вам это будет интересно Электрическое поле и его характеристики

Подобной работой должен заниматься только опытный электромонтер, либо человек, обладающий достаточными познаниями в электрике. Чтобы понять, как с 380 взять 220, необходимо изучить принцип действия всех приборов для преобразования энергии. Опытные мастера рекомендуют применять только трансформаторы или двигатели с конденсаторами. С данными устройствами сможет справиться даже новичок, при соблюдении всех правил безопасности.

Устройство защитного отключения

Итак, было расмотрено несколько методик преобразования тока. В заключении необходимо отметить, что процесс это достаточно сложный. В некоторых случаях необходимо специальное разрешение и допуск для работы. Некачественно выполненная работа может привести к КЗ и пожарам, нарушению целостности изоляции. Считается, что для подключения стандартных электроприборов в квартирах достаточно 220 В.

Использовать преобразователь напряжения (инвертор)

Самый простой способ, как сделать 380 Вольт, — это приобрести и установить трёхфазный преобразователь напряжения (инвертор). На вход этого аппарата подаётся однофазное напряжение 220В, а на выходных клеммах устройства появляются три фазы 380 В. Это самый лучший, хотя и самый дорогой метод получения трёхфазного питания.

Конструктивно инвертор состоит из четырёх узлов — выпрямителя и трёх преобразователей, превращающих постоянное напряжение 220 В в переменное. За счёт соответствующих настроек и соединений узлов отдельные фазы сдвинуты на 120°, что даёт в итоге линейное напряжение 380 В.

Способы преобразования энергии

В данном разделе описаны основные методы преобразования 220 Вольт в увеличенную трёхфазную энергию с напряжением 380 В. Существует множество способов, однако опытные специалисты выделяют только пять основных:

Инвертор напряжения

Преобразователь энергии

Одно из самых простых устройств для моментального преобразования энергии – это инвертор, устройство, повышающее номинальное напряжение в сети до требуемых показателей, величина которых зависит от технических характеристик конкретного прибора.

Бытовые инверторы формируют стабильное напряжение и не требуют специальных навыков при эксплуатации. К сожалению, мощность подобных приборов невысока, но в то же время они подходят почти для всех трёхфазных бытовых устройств.

Подключение звездой и треугольником

Внутри прибор оснащен опцией защиты от скачков напряжения и коротких замыканий, что позволяет стабилизировать частоту подачи тока, исключив внезапное изменение амплитуды в электрической цепи, нередко приводящее к поломкам.

Внимание! Постоянная энергия с минимумом перепадов напряжения получается благодаря принципу действия преобразователя. Первым делом, он обеспечивает снижение частотности переменного тока, после чего формирует трёхфазное напряжение с необходимой частотой.

Способ применения трех фаз

При стандартном инженерном оснащении в распределительных этажных щитах подключено три фазы, но в каждое обособленное жилое помещение заводится лишь одна из них.

Щитки, как правило, устанавливают в коридорах, либо на лестничных клетках, откуда можно подвести в помещение две дополнительные фазы, однако для этого необходимо заручиться письменным разрешением эксплуатирующих служб.

Документ на подведение двух фаз можно запросить у энергоснабжающей организации или согласовать с управляющей компанией дома. Также необходимо установить трёхфазный прибор для коммерческого учета электроэнергии.

Схема преобразования

Метод использования трех фаз

Ещё один способ получения трёхфазного напряжения — это замена вводного кабеля и электросчётчика. В этом случае однофазное питание квартиры или частного дома меняется на трёхфазное с подключением дополнительных фаз от подъездного щитка или уличной линии электропередач.

Подключение электродвигателя через конденсатор

Чаще всего вопрос можно ли получить 380 Вольт из 220 задают владельцы небольших трёхфазных двигателей. Такие электромашины можно подключить к сети 220В через два конденсатора — пусковой и рабочий.

Ёмкость этого конденсатора рассчитывается по формуле:

Совет! В качестве пусковых допускается применять электролитические конденсаторы.

Как делается преобразователь из 220в в 380 самостоятельно с помощью трансформатора

Преобразователь энергии – одно из самых распространенных устройств, которое может применяться как новичками, так и опытными мастерами. При помощи трансформаторов можно добиться любого напряжения в пределах допустимого ресурса устройства, в том числе и 380 Вольт. Что касается использования конденсатора для накопления энергии, то его необходимость всегда остаётся на усмотрение самого потребителя.

Вам это будет интересно Особенности изоляционной ленты

Для того, чтобы обеспечить стабильное электропитание на трёх фазах, следует использовать специальный трёхфазный трансформатор. Основная функция агрегата, помимо изменения напряжения, – это преобразование однофазного тока в трехфазный. Подобные приборы в ассортименте представлены в большинстве магазинах электротехники.

Катушки преобразователя напряжения скреплены треугольным зажимом. Напряжение будет подаваться на обе первичные катушки напрямую, а на последнюю с помощью накопительного устройства. Конденсатор должен выбираться исходя из 7 мкФ, которые приходятся на каждые 100 Ватт мощности.

Процесс работы без конденсатора

Внимание! Важно, чтобы минимальная заводская мощность прибора была не менее 400 Ватт. Кроме того, следует учесть, что подобные устройства запрещено переводить в рабочий режим без нагрузки.

Если подобное случается, то требуемое напряжение будет достигнуто, но мощность электромотора при этом будет понижена, а коэффициент полезного действия, в свою очередь, начнёт резко стремиться к нулю.

Применение трёхфазного трансформатора

Такая схема применяется достаточно редко из-за необходимости использовать дополнительное устройство.

Возможно ли сделать из 220В 380В

На различных промышленных предприятиях или в помещениях со специальным функционалом генераторы выдают в основном трёхфазный ток, что позволяет увеличить его напряжение в несколько сотен раз при использовании особого оборудования. По установкам ДЭП энергия подаётся потребителям, но перед этим она должна попасть на силовой трансформатор, который увеличит напряжение до 380 В. Из распределительной подстанции энергия будет перемещаться на потребительскую линию.

Подключение двигателя

На трех фазах ток передается таким образом, что его частички движутся по перпендикулярным траекториям. Внутри проводника величина напряжения 380 Вольт, а между фазами — 220 Вольт, что является нормальным показателем для жилых помещений. Учитывая, что подавляющее большинство квартир электрифицируются по однофазной схеме, две недостающие фазы можно завести в помещение с ближайшего распределительного щита.

Внимание! На сегодняшний день на рынке доступно множество преобразователей, способных повысить мощность электрического тока. Но при работе с ними необходимо придерживаться определённых правил безопасности.

Многих обывателей, не изучавших особенности преобразования электрического тока, волнует вопрос, как из 380 вольт получить 220 вольт и наоборот, какие типы переходников необходимо при этом использовать? Cовременный рынок электротехники предлагает массу устройств для преобразования напряжения. В зависимости от мощности подключаемого оборудования, каждый потребитель может выбрать как простой бытовой инвертор, так и высокотехнологичную промышленную установку.

Вам это будет интересно Измерение потребляемой мощности

Электродвигатель в качестве генератора

Самый долгий ремонт авто в моей жизни ))) Часть 4. Преобразователь фаз.

Доброго всем времени суток.

Давно обещал рассказать об одном интересном устройстве. А вчера, на сайте возник вопрос по подключению электродвигателя 380 вольт к сети 220 вольт. И я решил выполнить своё обещание. Поэтому, я пока пропускаю части повествования №2 (строительство современного ремонтно-производственного помещения 50 кв.м. из мусора) и №3 (оборудование и инструменты, оного), в рассказе о самом длительном ремонте японского двигателя )))

Тема техническая, интересна не многим, но всегда пишу для человека, который поиском будет искать решение своей проблемы.

Итак, краткое содержание предыдущих 395 серий.

С покупкой нового японского авто, я потерял покой и сон. Т.к. машина требовала постоянной работы с ней, что бы не превратилась в дрова одномоментно. Встал вопрос о строительстве ремонтной мастерской с промышленным оборудованием. Там я бы мог день и ночь реанимировать чахлую современную иномарку. А так же наладить круглогодичный выпуск своих поделок, продаваемых за малую долю )))

На крайнее день рождение мне подарили сумму денег. Что бы потратить эти деньги с умом, я окунулся в мир подержанного советского оборудования. Глаза загорелись, руки зачесались, очень много всего можно было бы купить за копейки и восстановить.

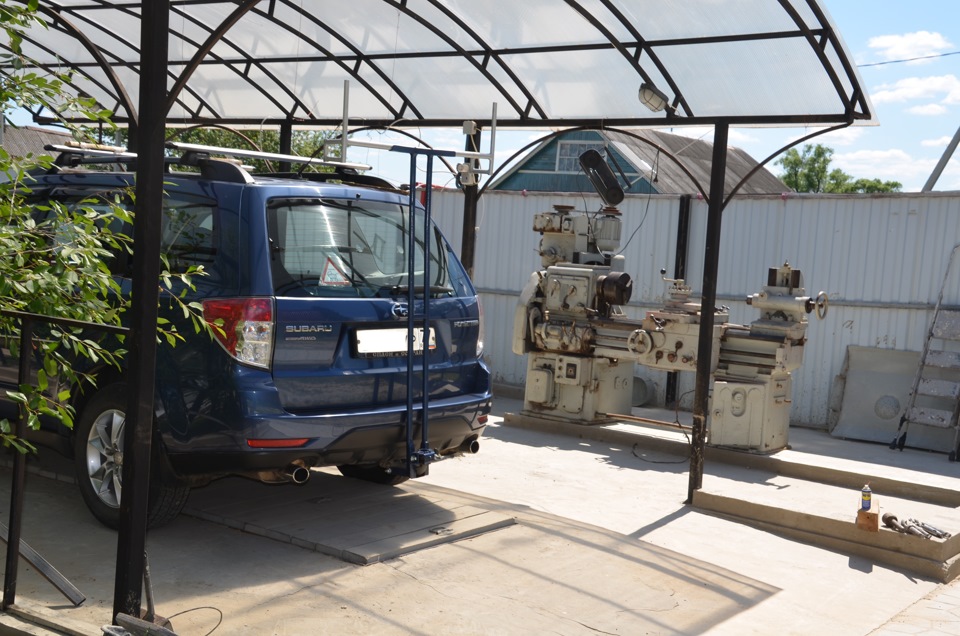

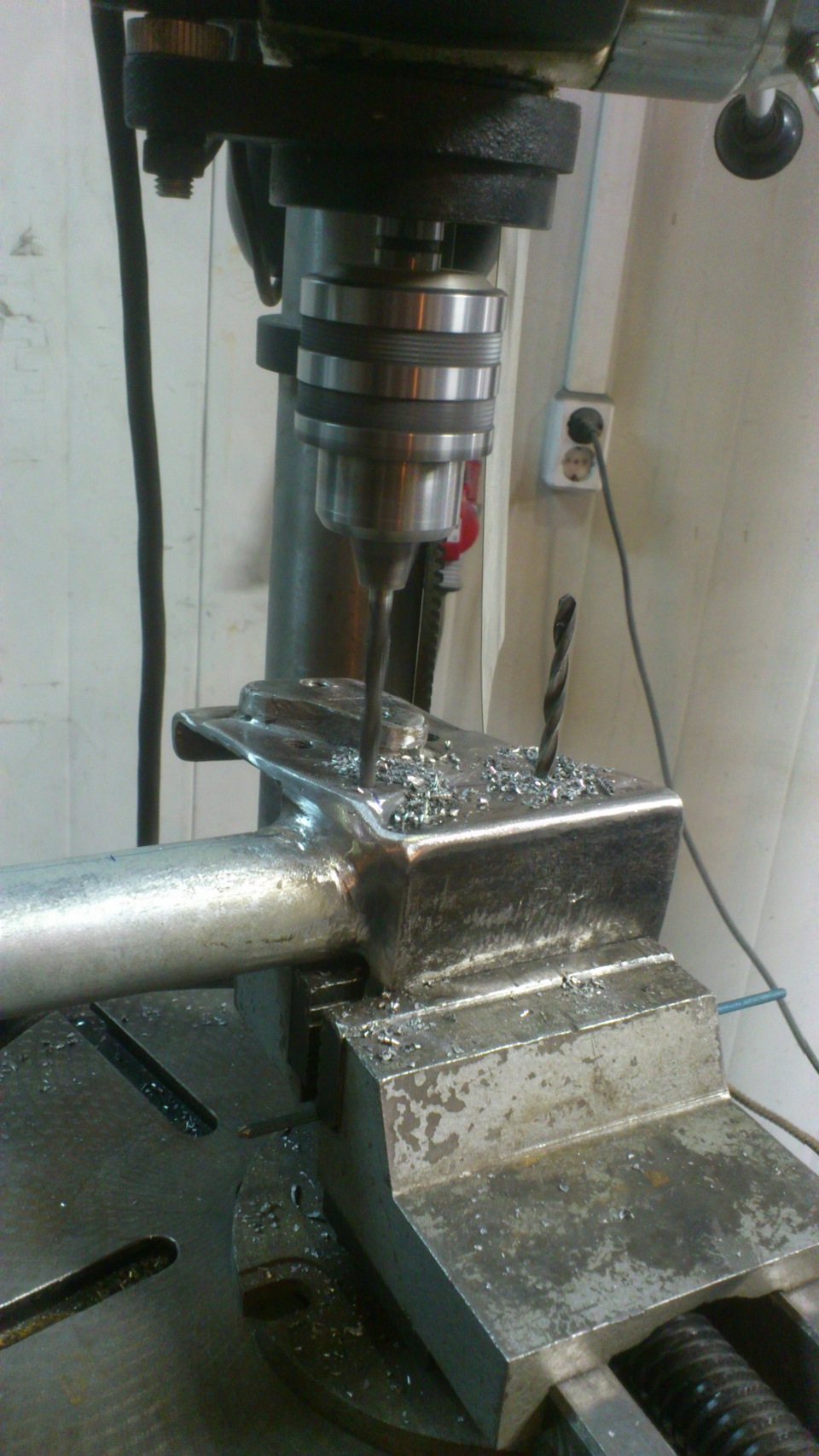

Но, пока приобрёл советский металлообрабатывающий универсал 1М95. В планах, докупка других вещей.

С привозом станка, появилась проблема его подключения к сети 220 вольт. На заводе, станок был укомплектован 4 электродвигателями.

Проблема вроде бы простая, методы подключения известны, но меня они не устроили.
Наверное, всё зависит от характера.

Кто то изобретает простую лампочку.

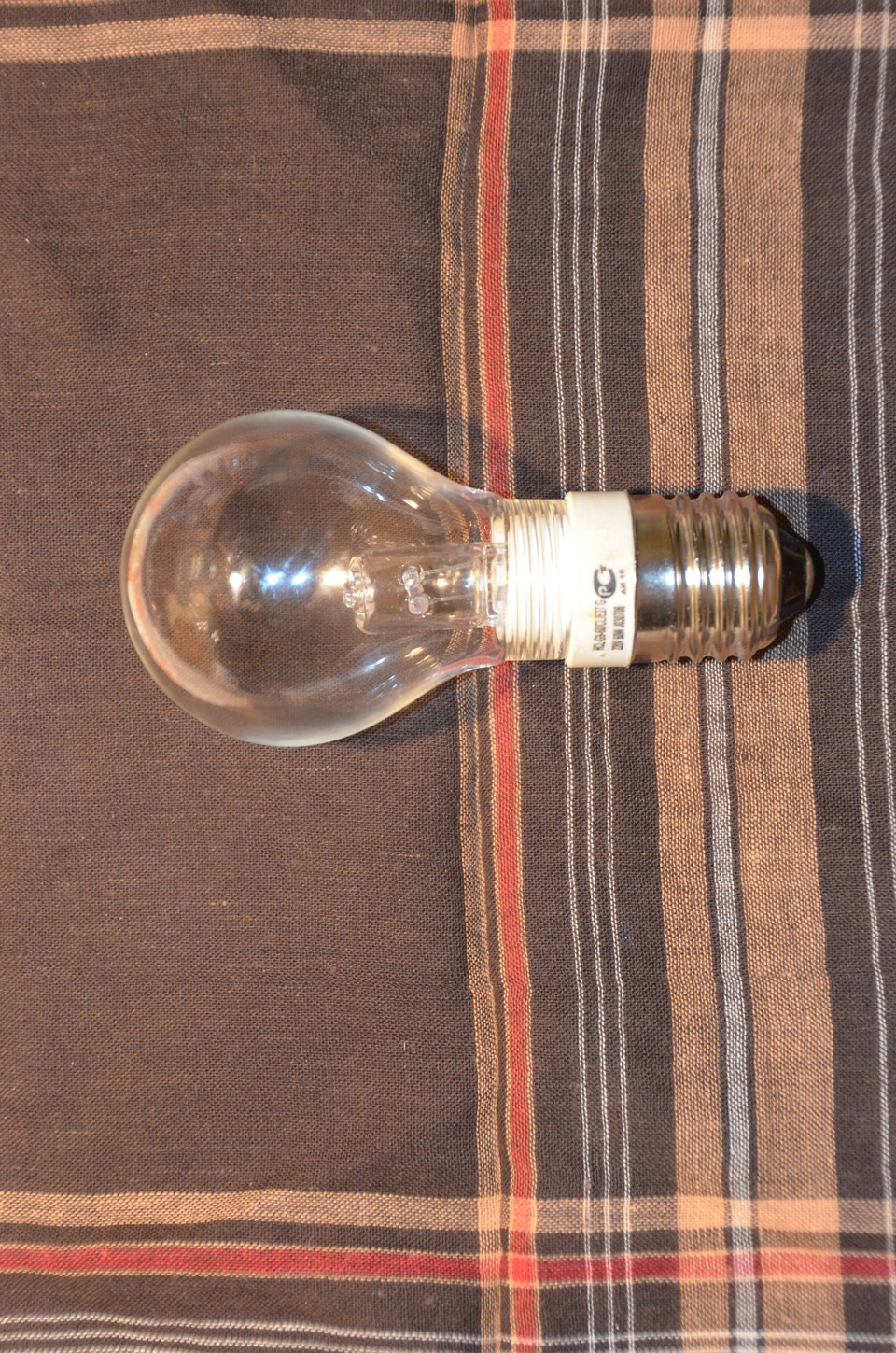

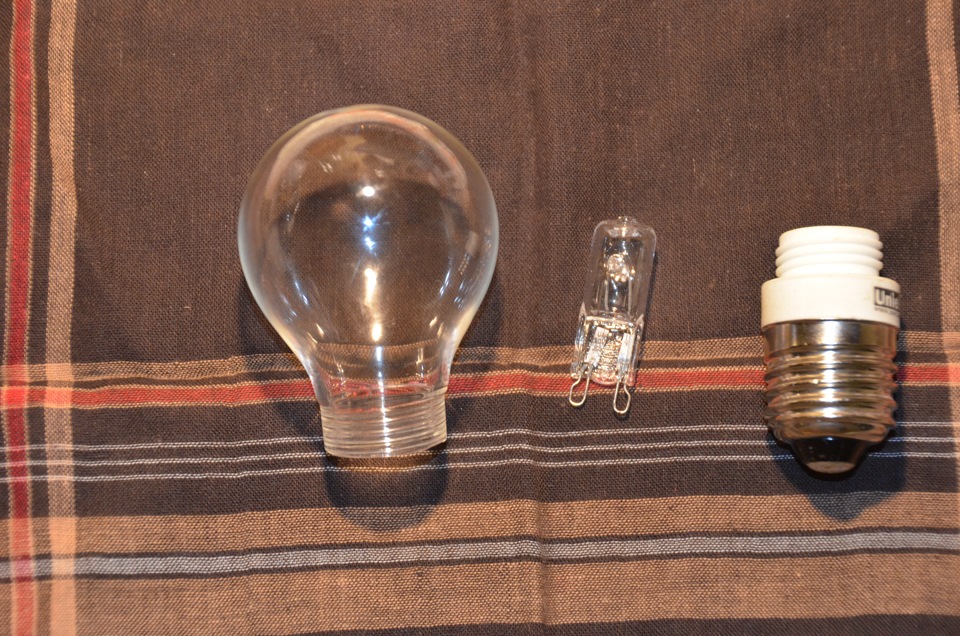

А китайские инженеры, вот такую — сложную )))

Первая мысль обычного человека, это замена двигателей на те, которые рассчитаны на работу от 220 вольт однофазной сети. Их, мы видим каждый день, но они маломощные. Всё мощное оборудование рассчитано на 380 вольт трёхфазной сети. Есть единицы мощных движков на 220 вольт однофазной сети и стоят они атомных денег.

Поэтому, с древних времён, движки адаптируют к однофазной сети 220 вольт с помощью ВЫСОКОВОЛЬТНЫХ конденсаторов. На фото мои конденсаторы, вы можете найти и другие, но их рабочее напряжение не должно быть менее 400 вольт.

Для пытливых я дам ссылки с описанием подключения. Там всё очень просто описано.

Для ленивых, я дам краткие пояснения. Когда вы открыли клеммную колодку движка, можете увидеть разную картину.

Контактов там, может быть три или шесть.

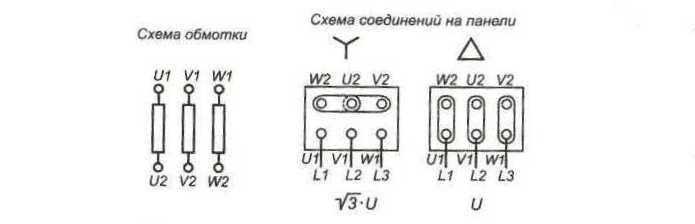

Если вы видите 3 контакта, то три обмотки двигателя подключёны «звездой». Соединение трёх обмоток спрятано внутри корпуса.

Если видно 6 контактов, то обмотки двигателя можно подключить и «треугольником» и «звездой». Первая расчитана 220 вольт трёхфазной сети, вторая схема на 380 вольт трёхфазной сети. Бывают такие моторы и на 380/600 вольт. На клеммах, в этом случае, вы увидите пластины. Это перемычки, которые можно переставить и реализовать либо звезду, либо треугольник.

Начала обмоток в двигателе в клеммной коробке обычно маркируются как С1, С2 и С3. Концы обмоток соответственно С4, С5 и С6. Соответственно соединение звездой производится так, концы обмоток соединяются между собой перемычкой, на клеммы С1, С2 и С3 соответственно соединяются с фазными проводами L1, L2 и L3.
Иногда концы обмоток присоединяют к нулевому проводу, но я этого почти не встречал, так как нагрузка по фазам в двигателе равномерная и по нулевому проводу никакого тока не будет.
Соединение треугольником –соединяются концы и начала обмоток последовательно и к точкам соединения подаются питающие фазы. То есть соединяются С1, С5 и L1; С2, С6 и L2; С3, С4 и L3. Нулевой провод не задействуется.

Если обмотки подключены звездой, то двигатель легче пускается. Я бы хотел напомнить, что при пуске двигатель потребляет огромную мощность. И это важно, когда мы имеем электродвигатель размером с комнату. Иначе, толщина (как следствие и цена) проводов питающих электросетей будет велика.

А при треугольнике двигатель развивает большую мощность.) В продаже имеются специальные реле. Они автоматически перекидывают обмотки электродвигателя со звезды на треугольник, после пуска.

Есть точные формулы расчёта, необходимой для адаптации двигателя, емкости конденсаторов. Они используют значение потребляемого тока, выбитого на табличке электродвигателя.

Как определить необходимую емкость конденсатора?
Если у вас обмотки соединены звездой, то формула для расчёта ёмкости конденсатора выглядит так:
С = 2800 I/U
При соединении обмоток двигателя треугольником формула выглядит так:
С = 4800 I/U
где С – ёмкость конденсатора в микрофарадах, I – рабочий ток двигателя в амперах, U – напряжение сети в вольтах.

Но, все считают грубо. Для работы двигателя ставят по 7 мкф на 100 ватт мощности двигателя. Для пуска по 10 мкф на 100 ватт мощности. Когда движок раскрутился, 3 мкф на 100 ватт отключаете ))) Для таких целей есть специальные кнопки. Её видно на моём устройстве, ниже.

Работу двигателя контролируют на слух. Если плохо пускается, емкость пусковых конденсаторов увеличивают. Если рычит, при работе, емкость рабочих конденсаторов уменьшают.

Прикручивать к станку конденсаторы не хочется. Если после моей смерти, оборудование купит человек с сетью питания 380 вольт, ему придётся всё переделывать. Жалко птичку )))

В конденсаторах остаётся остаточный заряд. Если вы забудите об этом и залезете в электрику станка, то узнаете, как работает электрошокер )))) Естественно, от этого можно уйти, подключив параллельно конденсатору резистор, очень мощный.

И главное. При подключении с помощью конденсаторов двигатель теряет мощность. На треугольнике до 30 % мощности, при звезде до 50 % мощности.

Я не поленился и посмотрел частотные преобразователи, которые можно было бы использовать для адаптации. Но, ценник их, отпугнёт любого (((

Есть ещё вариант раскрутить двигатель при пуске верёвкой, как бензопилу ))) Но мощности он потеряет половину, т.к. одна обмотка останется нерабочей.

Казалось бы, ситуация зашла в тупик. И я и Огородник были разочарованы.

Я бы не хотел разбирать двигатель с неработающим станком. Недавно я сделал несколько вариантов ключей, для удержания муфт фазовращателей, при натяжении цепей. Их гнуло ((( Поэтому, я хочу иметь возможность, изготовить все приспособы качественно.

Неожиданно, Господь послал информацию об одном замечательном человеке.

Это Сергей Михайлович Гуров. Учитель физики, который придумал, как решить эту проблему красиво ))) У него есть форум, где он рассказывает о своём изобретении и помогает консультациями.

Песня для Сергея Михайловича

Идея проста, как всё гениальное. Ищется ненужный движок на 380 вольт, где-нибудь на барахолке.
Желательно, что бы у него были обороты не более 1000 об/мин.

Как известно, эти моторы пускаются за счёт сдвига фаз в обмотке. В его идее нужен один небольшой конденсатор, что бы движок пустился. Этот движок начинает преобразовывать домашнюю сеть в псевдо трёхфазную. Т.е. напряжение останется 220 вольт, но фаз будет три )))

К нему подключается любой электродвигатель на 380 вольт. И работает ))))

Без потери мощности, как при рабочих конденсаторах. Если моя фраза — «один конденсатор» вас сильно напугала, то не ставьте его ))) Просто воткните провод от движка в розетку, как утюг и раскрутите вал движка рукой, никакой электроники ))))

Есть у него схема, которая будет выдавать и 380 вольт, но это опаснее и не нужно.
Сам двигатель преобразователя вращается всё время в холостую. Потребляет 200 ватт.

Сергей Михайлович рекомендует для мощных потребителей использовать мощный преобразователь. Но, недавно я разговаривал с человеком, который давно эксплуатирует его идею. У него мотор преобразователь на 1,5 квт уже несколько лет питает каждый день 4 станка по 1,5 квт каждый.

Опять же, напомню о больших пусковых токах. Необходимо включать потребители постепенно.

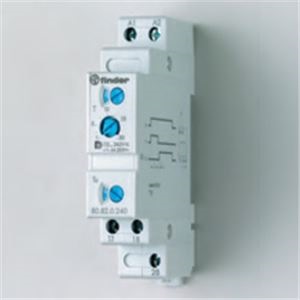

Когда я у себя в машине делал подогрев руля, ручки КПП и ручника, то использовал реле времени, которое подключает спирали по очереди, по мере падения тока потребления.

Ещё он рекомендует, при частом реверсе движка потребителя, поставить на вал двигателя-преобразователя маховик. Это сгладит переходные процессы. Я уже приготовил маховик от Субару Легаси, как станет посвободнее со временем, поставлю.

По теории, кажется всё.

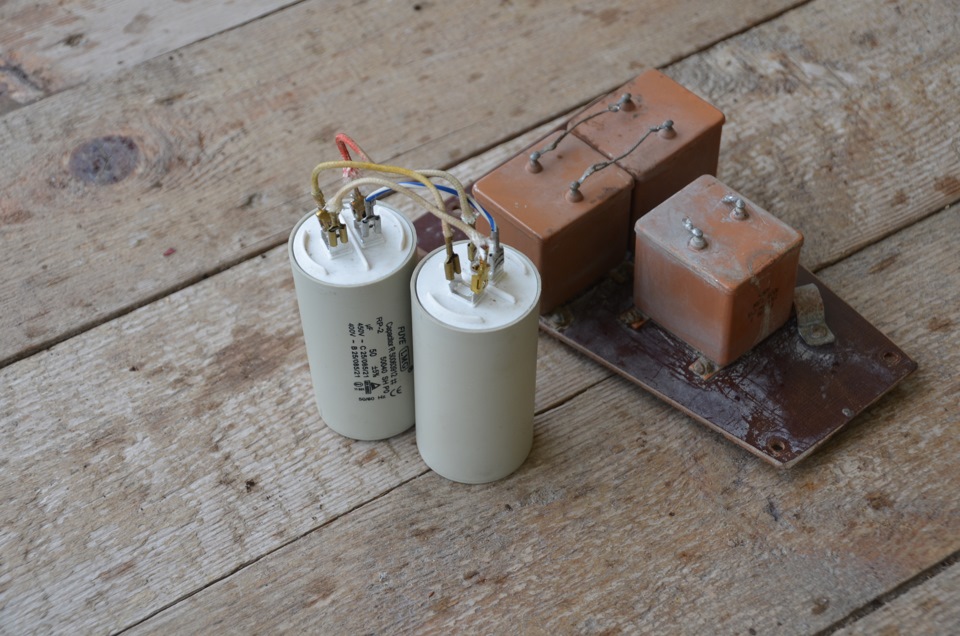

Теперь фото, как это всё у меня выглядит.

На корпусе преобразователя я закрепил схему с именем Сергея Михайловича. Пусть страна знает своих героев )))

Как из 220 Вольт сделать 380 В?

Почти все бытовые электроприборы рассчитаны на напряжение 220 В. Мы, не задумываясь, включаем их в розетку и наслаждаемся работой устройств. Но иногда требуется подключить асинхронный двигатель, рассчитанный на 380 В. Для его запуска можно использовать специальную схему, которая позволяет подключать электромотор к однофазной сети, но при этом придётся смириться с потерей мощности. Можно ли однофазную сеть превратить в трехфазную и как из 220 Вольт сделать 380?

Оказывается, такая возможность есть. Существует несколько способов получить 380 В из однофазной сети. Ниже мы покажем, как это сделать, но для начала разберёмся в том, чем отличается однофазная сеть от трёхфазной.

Теория

На промышленных электростанциях генераторы вырабатывают трёхфазный ток, и повышают его напряжение до десятков и даже сотен киловольт. По линиям электропередач электричество поставляется потребителям. Но перед этим ток поступает на силовой трансформатор, который понижает напряжение до 380 В. Из распределительной подстанции электроэнергия поступает в потребительскую сеть.

В трёхфазной сети ток подаётся таким образом, что все три сдвинуты относительно друг друга на 120 градусов. Напряжение между фазами составляет 380 В, а между фазой и нейтралью 220 В (см.рис. 1). Именно это напряжение подаётся в каждую квартиру.

Рис. 1. Структура трёхфазного тока

Так как нашей целью является получение 380 В именно из однофазной сети, то перейдём к способам преобразования 220 В на 380.

Способы получения 380 Вольт из 220

Рассмотрим основные способы преобразования 220 вольт в полноценный трёхфазный ток, напряжением 380 В:

Преобразователь напряжения

Самый простой и надёжный способ преобразовать 220 В в 380 – купить электронный преобразователь напряжения. (см. рис. 2). Этот прибор часто называют инвертором. Гаджет прост в управлении и генерирует качественный трёхфазный ток. Правда, мощность инверторов не слишком большая, но её, как правило, хватает для большинства трёхфазных бытовых приборов.

Рис. 2. Преобразователь напряжения

Преобразователь хорош ещё и тем, что у него есть встроенная функция защиты от перегрузок и КЗ. А это значит, что электромотор не перегреется и не выйдет из строя в результате КЗ.

Высокое качество тока достигается благодаря принципу работы устройства. Инвертор сначала выпрямляет переменный однофазный ток, а затем генерирует трёхфазное напряжение с заданной частотой и со стандартным сдвигом фаз. При этом количество фаз может быть и больше чем 3 (с соответствующим углом сдвига).

Используя трансформатор

С помощью повышающего трансформатора можно получить какое угодно напряжение, в том числе и 380 В. Однако, если вас интересует трёхфазное напряжение, то необходим специальный трёхфазный трансформатор. преобразующий однофазный ток в трёхфазный. Такие трансформаторы есть в продаже.

Обмотки трансформатора соединены звездой или треугольником. Напряжение однофазной сети подаётся на две первичные обмотки напрямую, а на третью – через конденсатор. При этом ёмкость конденсатора подбирается из расчёта 7 мкФ на каждые 100 Вт мощности.

Обратите внимание на то, что номинальное напряжение конденсатора не должно быть ниже 400 В. Такое устройство нельзя включать без нагрузки.

Хоть мы и получим таким способом необходимые 380 В, всё равно будет наблюдаться снижение мощности электромотора (если вы планируете подключать его к трансформатору). Соответственно КПД двигателя тоже упадёт.

Использование 3-х фаз

Если вы проживаете в многоквартирном доме, то к нему уже подведено 3 фазы, которые с целью оптимального распределения нагрузок разведены по отдельным квартирам. На каждом этаже стоят распределительные щиты, откуда можно завести в квартиру недостающие две фазы. Но для этого потребуется разрешение.

При желании вы можете получить разрешение у энергоснабжающей компании или согласовать с Энергонадзором обустройство трёхфазного питания в вашей квартире. При этом потребуется установить трёхфазный счётчик электроэнергии.

Использование электродвигателя

Вы наверно знаете, что ротор обычного трёхфазного двигателя после запуска продолжает вращаться после отключения одной фазы. Оказывается, что между выводом отключенной обмотки и задействованными выводами имеется ЭДС.

Сдвиг фаз между обмотками статора зависит только от их расположения. В трёхфазном двигателе эти катушки расположены под углом 120º, а значит они обеспечивают такой же угол сдвига фаз. Это обстоятельство наталкивает на мысль, что асинхронный трёхфазный двигатель можно использовать для получения 380 вольт от обычной однофазной сети. Простая схема подключения электромотора изображена на рисунке 3. Конденсатор на схеме нужен только для запуска двигателя. После запуска его можно отключить. Конденсатор берём типа МБГО, МБГП, МБГТ или К42-4, рабочее напряжение которого должно быть не менее 600 В. Можно применить конденсатор К42-19, с рабочим напряжением минимум 250 В.

Пример подключения фазосдвигающего конденсатора см. на рис. 3.

Параметры конденсатора подбираем в зависимости от мощности мотора. Заметим, что параметры фазосдвигающего конденсатора на качество генерируемого тока не влияют. Нагрузку подключаем к обмоткам статора, согласно схеме, показанной на рис. 4.

Рис. 4. Трёхфазный ток от электромотора

Скорость вращения ротора почти не зависит от напряжения однофазной сети, так что её можно считать постоянной. Это значит, что частота трёхфазного тока при номинальных нагрузках изменяться не будет.

Следует иметь в виду то, что мощность трёхфазного двигателя, работающего от однофазной сети, падает. Соответственно, номинальная мощность трёхфазной нагрузки будет, примерно, на треть ниже, от той, которая заявлена в паспорте электромотора.

Электродвигатель в качестве генератора

Ещё один способ, позволяющий из 220 В получить 380, это создание системы двигатель-генератор. В качестве двигателя можно взять любой электромотор, работающий от сети 220 В, а в качестве генератора – доработанный трёхфазный асинхронный двигатель (схему установки смотрите на рис. 5).

Сразу заметим, что эффективность такой установки под вопросом, но получить таким способом требуемое напряжение 380 В можно. В данной схеме требуется обеспечить такую частоту вращения ротора, чтобы генератор выдавал ток с частотой, равной 50 Гц. Для этого необходимо вращать вал с угловой скоростью 1500 об/мин.

Рис. 5. Трёхфазный двигатель в качестве генератора

В домашних условиях в качестве привода можно использовать однофазный мотор от стиральной машины или другой бытовой техники. Важно только обеспечить требуемую угловую скорость вращения ротора.

Поскольку вращение вала электродвигателей работающих, например, в стиральной машине составляет около 12 – 20 тыс. об./мин., то необходимо использовать шкивы, диаметры которых соотносятся как 1 к 10. То есть, чтобы обеспечить вращение ротора генератора со скоростью 1500 об/мин. можно взять шкив, который уже смонтирован на электромоторе от пралки, а на вал трёхфазного двигателя надеть шкив, диаметром в 10 раз больше.

Выводы

Получить 380 вольт от сети 220 В возможно несколькими способами. Самым эффективным является способ применения электронного инвертора:

Все выше перечисленные способы преобразования 220 Вольт в 380 работают, поэтому имеют право на существование. Но надо быть готовым к потере мощности и к трудностям по достижению других параметров тока, включая его частотные характеристики.

«Дедовский способ» Как получить три фазы из однофазной сети 220 В

Старый и проверенный способ получения трёх фаз из обычной однофазной сети 220 В: схема и описание.

Доброго времени суток! Хочу показать один интересный способ, как получить из однофазной сети 220 В — трехфазную, причем без особых затрат.

Но сначала расскажу о своей проблеме предшествующей поиску подобного решения.
У меня есть советская мощная настольная циркулярная пила (2 кВт), которая подключалась к трехфазной сети. Мои попытки запитать ее от однофазной сети, как это обычно принято, не представлялось возможным: была сильная просадка мощности, грелись пусковые конденсаторы, грелся сам двигатель.
Благо в свое время я потратил должное время на поиск решения в интернете. Где я наткнулся на одно видео, где один парень сделал своеобразный расщепитель при помощи мощного электромотора. Далее он пустил по периметру своего гаража эту трехфазную сеть и подключил к ней все остальные приборы требующий трехфазного напряжения. Перед началом работ, приходил в гараж, запускал раздающий двигатель и до ухода он работал. В принципе, решение мне понравилось.

Решил повторить и сделать свой расщепитель фаз. Электродвигатель взял старый советский на 3,5 кВт, с обмотками включенными звездой.

Вся схема состоит всего из нескольких элементов: общий сетевой выключатель, кнопка для запуска, конденсатор на 100 мкФ и собственно мощного мотора.

Схема расщепителя фаз из асинхронного двигателя.

Как все работает? Сначала подаем однофазное питание на раздающий мотор, пусковой кнопкой подключаем конденсатор, тем самым запуская его. Как только мотор раскрутился до нужных оборотов, конденсатор можно выключить. Теперь можно подключить к выходу расщепителя фаз нагрузку, в моем случае настольную циркулярку и ещё несколько трехфазных нагрузок.

Рама выполнена из уголков, все оборудование закреплено на кусок листа OSB. Сверху переделаны ручки для переноски всей конструкции, а на выход подключенная трехвыводная розетка.

После подключения пилы через такое устройство получилось существенное улучшение в работе, ничего не греется, мощности вполне хватает и не только на пилу. Ничего не рычит, не гудит, как это было раньше.
Только желательно брать раздающий мотор мощнее потребителей хотя бы на 1 кВт, тогда не будет заметно особой просадки мощности при резкой нагрузке.

Кто бы что не говорил про не чистый синус или это ничего не даст, советую их не слушать. Синус напряжения чистый и разбитый ровно на 120 градусов, в результате подключенная техника получает качественного напряжение, ввиду чего и не греется.

Вторая половина читателей, которые будут говорить по 21-век и большое наличие частотных преобразователей трехфазного напряжения могу сказать, что мой выход в разы дешевле, так как старый мотор довольно просто найти. Можно взять даже негодный для нагрузки, со слабыми и почти разбитыми подшипниками.

Мой расщепитель фаз в холостом режиме потребляет не столь много: 200 — 400 Вт где-то, мощность подключенных инструментов вырастает в разы, по сравнению с обычной схемой подключения через пусковые конденсаторы.
В заключении хочу обосновать свой выбор данного решения: надежность, невероятная простота, небольшие затраты, высокая мощность.

380 из 220, или как инвертор для создает из однофазного трехфазный ток

Как известно, турбогенератор промышленной электростанции, например АЭС или ГЭС, производит трехфазное электрическое напряжение величиной до 24000 В при частоте 50 Гц.

Далее, для передачи по ЛЭП, это напряжение повышается до нескольких сотен киловольт (бывает и до миллиона вольт) при помощи трансформатора, который установлен на подстанции возле электростанции. Это нужно для того, чтобы как можно сильнее понизить тепловые потери в проводах ЛЭП при передаче энергии на расстояние.

На стороне потребителя напряжение снова понижается на трансформаторной подстанции, только уже до 380 вольт. Таким образом получается три фазы при напряжении между ними в 380 вольт (линейное напряжение).

На промышленные предприятия, где оборудованию требуется трехфазное питание, подается трехфазное напряжение.

Но в квартирах нет трехфазной сети. Обычно, если в подъезде на площадке три квартиры, то одна фаза идет в одну квартиру, вторая — в другую, третья — в третью. Но что, если необходимо от обычной розетки запустить трехфазный асинхронный двигатель?

Тут то и приходит нам на помощь инвертор или частотный преобразователь. Суть его действия такова: на вход подается однофазное напряжение 220 вольт из розетки, а на выходе получается три фазы.

В принципе можно получить три фазы с фазными напряжениями 380 вольт от розетки, выдающей 220 вольт без необходимости переключения обмоток двигателя со схемы «звезда» на схему «треугольник». Потребуется лишь иметь в инверторе звено постоянного тока на 540 вольт и соответствующие высоковольтные IGBT-ключи.

Но целесообразно ли это? Нет, не целесообразно! Ведь достаточно переключить обмотки двигателя со схемы «звезда» на схему «треугольник», и получится трехфазная обмотка на 220 вольт переменного тока, работающая точно так же, как она работает в схеме «звезда», останется лишь электронным способом регулировать питание обмоток с нужной частотой и в правильной фазе.

Именно по этой причине инверторы или частотные преобразователи выпускаются в виде универсальных изделий, предполагающих возможность переключения обмоток двигателя на схему «треугольник».

Так как же с помощью 220 вольт получить аналог трехфазного питания 380 вольт? Все очень просто. При обычном трехфазном питании ток нагрузки каждый раз протекает через пары обмоток, образованные в виде последовательных цепей, при этом на каждую обмотку приходится как раз по 220 вольт.

Соответственно, когда 220 вольт прикладывается не к парам, а к одиночным обмоткам, в обмотках получается тот же самый рабочий ток. И двигателю все равно, питаются ли его обмотки по схеме «звезда» или по схеме «треугольник». Главное — токи текут в правильных фазах.

Как из 220 Вольт сделать 380?

Что важно знать

В трёхфазной сети все три фазы имеют сдвиг равный 120 градусов. Если бы нужно было сделать преобразование трёхфазного 220 Вольт в 380В, или же однофазного 220 в такое же, но с величиной напряжения 380 В, то это выполняется очень просто за счёт обычного повышающего трансформатора. В данной проблеме необходимо не просто увеличение величины напряжения, а получение полноценной трёхфазной сети из однофазной.

Существует три основных способа, с помощью которых можно сделать эту манипуляцию:

Перед тем как преобразовать сетевое напряжение нужно рассмотреть, а нет ли возможности подключить мотор к стандартной однофазной сети без потери мощности. Для начала нужно рассмотреть табличку на самом двигателе, некоторые из них предназначены на оба эти напряжения, как показано на первом фото. Только понадобится конденсатор для пуска.

Вторая табличка показывает, что машина рассчитана исключительно на соединение обмоток звездой и напряжение соответственно 380 Вольт:

Можно, конечно, разобрать двигатель и найти концы обмоток, но это уже проблематично. Остановимся более подробно на создании качественной трёхфазной сети 380 В из 220.

Методы получения 380 В из 220

Преобразователь напряжения

Данное устройство более широко известно как инвертор, и состоит он из нескольких блоков. Для начала устройство выпрямляет данное однофазное напряжение, а потом инвертирует его в переменное заданной частоты. При этом фаз со сдвигом на определённый градус может быть сколько угодно, но оптимально для работы общепринятого стандартного электрооборудования оно равно трём и соответственно их сдвиг 120 градусов. Сделать такое сложное устройство в домашних условиях очень проблематично, поэтому рекомендуется просто его купить, к тому же рынок данной продукции очень развит.

Вот принципиальная схема инвертора:

А так он выглядит в заводском корпусе:

Зачастую данные устройства имеют не только преобразование однофазного в трёхфазное напряжение, но и защищают электродвигатели от перегрузок, короткого замыкания и перегрева.

Метод использования трех фаз

Данный метод обязательно нужно согласовать с Энергонадзором или компанией поставщиком электрической энергии, так как для этого нужно подключение двух дополнительных фаз из щитка, которые есть на каждом этаже многоквартирных домов.

Здесь больше вопрос стоит не как переделать однофазное напряжение, а как подключить его, а для этого достаточно всего лишь трехфазного удлинителя, а если законно всё делать, то и счётчика.

Трёхфазный трансформатор

Чтобы сделать из 220 Вольт 380 Вольт необходим трёхфазный трансформатор нужной мощности на напряжение одной из обмоток 220, а другой 380 В. Чаще всего они уже имеют соединенные в звезду или треугольник обмотки. После чего напряжения из сети подключается к двум фазам обмотки с низшей стороны напрямую, а на третий вывод через конденсатор. Емкость конденсатора высчитывается из соотношения 7 мкФ на каждые 100 Вт мощности. Номинальное напряжение конденсатора должно быть не меньше 400 Вольт. Без нагрузки такое устройство подключать нельзя. При этом всё равно будет снижение как мощности двигателя, так и его КПД. Если преобразователь выполнять с помощью электродвигателя, а не трансформатора, то на выходе будет трёхфазное напряжение, но величина его будет такая же, как и в сети, а именно 220 В.

Вывод напрашивается — решить проблему возможно только инверторным электронным способом, установив один качественный и полноценный преобразователь однофазного напряжения. Ну или же создав систему генератор-двигатель, где роль генератора, как и на электростанции будет выполнять синхронный генератор, а роль приводного механизма может выполнять однофазный двигатель (например, с пылесоса), но в домашних условиях это абсолютно не оправданно и нецелесообразно. Надеемся, теперь вы знаете, как получить 380 Вольт из 220 в квартире и частном доме!

Как провести 380 Вольт в частный дом и какие документы нужны

Чем трехфазное напряжение отличается от однофазного

Все проводники в трёхфазной сети имеют своё обозначение:

В такой схеме электроснабжения имеется две величины напряжения:

Меры безопасности

Основные правила безопасности при преобразовании энергии:

Вам это будет интересно Все об пайке

Устройство защитного отключения

Использовать преобразователь напряжения (инвертор)

Три фазы для новичков — крутящееся поле, 380 и 220 «в одном флаконе» и прочее волшебство!

Перед тем, как начинать ремонт электрики, полезно выяснить, что же такое три фазы
и зачем они нужны. Это гениальное и очень простое изобретение, которое даёт
массу преимуществ
. Есть лишь одна беда — система с тремя фазами работает совсем
не так
, как однофазная, которая, по сути, ничем не отличается от цепи с лампочкой и фонариком, которую вы собирали в школе на уроках труда.

Конечно, можно забыть про три фазы, когда у вас в квартире и доме однофазный ввод, но всем, кто хочет углубиться в электрику

чуть больше обывателя — добро пожаловать в нашу статью про
основы трёхфазного напряжения
— это
полезно
и выгодно знать каждому!

Три фазы — сага про двигатели

В чём смысл протягивать не одну фазу, а три? Казалось бы — возьми однофазный провод в три раза толще и прокачивай всю мощность через эту жилу! Система получится проще

, а значит
надёжнее
, так? Верно, однако лишь с
бытовой
с точки зрения.

трёхфазного напряжения это возможность запитывать
трёхфазные электродвигатели
. К вашему сведению, большая часть всей электроэнергии в России, да и в мире, потребляется именно этими двигателями — на заводах. С трёхфазным напряжением, где фазы
сдвинуты
друг относительно друга
на треть оборота
, устройство двигателя становится предельно
простым
— три обмотки в вершинах равностороннего треугольника — на
статоре
(неподвижной обмотке) и
роторе
— вращающейся части.

Это работает так — если подать на двигатель только одну

фазу переменного напряжения, она будет тянуть и отталкивать ротор в одной точке, отчего он не сдвинется с места. Это, по сути будет
электромагнит
. Но если фазы будет
три
и они будут подавать меняющееся от вершины к вершине треугольника напряжение, это создаст
двигающую силу
, направленную по кругу. Это называют «вращающееся магнитное поле». Эта сила потянет за собой ротор и двигатель начнёт
крутиться
, причём с минимальным расходом электроэнергии.

движки малой мощности, например в насосах или вентиляторах по устройству тоже трёхфазные, а для крутящего момента там стоит
конденсатор
, который запасает энергию и отдаёт её в боковые обмотки чуть позже основного питания, что создаёт
имитацию
вращающегося поля. Так двигатель работает не очень устойчиво и
не экономично
, но для слабых движков это допустимо.

380 и 220 — как они уживаются в одной линии?

трёх фаз в том, что они
одновременно
выдают и 380 Вольт и 220 — смотря
куда
вы присоединитесь. В сетях высокого напряжения, где идёт именно три провода, без нуля, напряжение только одно —
междуфазное
. Это так называемые сети «с изолированной нейтралью».

А в наших родных сетях на 380 Вольт, нейтраль заземляется

и тянется вместе с тремя фазами — как
четвёртый провод
. Это нужно для безопасности (ноль служит и заземлением), а также для того, что мы — простые частники, могли взять из этой линии обычное однофазное напряжение для наших домашних светильников и приборов.

Для получения одной фазы достаточно присоединить провод к любой из фаз

и
нулю
(нейтрали). Так у вас будет напруга 220 Вольт — вполне обычная и всем понятная. Если в ваш дом или квартиру вводится сразу три фазы, вы получаете возможность снять
больше мощности
, например для запитки электрокотла, но проводка
усложняется
. Теперь вам нужно
распределять
приборы по трём фазам и стараться не соединить случайно разные фазы, между которыми напряжение уже не 220, а 380 Вольт. Короткое замыкание между фазами намного зрелищней и
опасней
однофазного — будьте осторожны!

Заключение

Итак, расскажем вкратце главные моменты.

Метод использования трех фаз

Подключение электродвигателя через конденсатор

Ёмкость этого конденсатора рассчитывается по формуле:

Совет! В качестве пусковых допускается применять электролитические конденсаторы.

Как делается преобразователь из 220в в 380 самостоятельно с помощью трансформатора

Процесс работы без конденсатора

Применение трёхфазного трансформатора

Такая схема применяется достаточно редко из-за необходимости использовать дополнительное устройство.

Возможно ли сделать из 220В 380В

Подключение двигателя

Электродвигатель в качестве генератора

Как получить 380 вольт бытовому потребителю?

Чем трехфазное напряжение отличается от однофазного

Все проводники в трёхфазной сети имеют своё обозначение:

В такой схеме электроснабжения имеется две величины напряжения:

Меры безопасности

Основные правила безопасности при преобразовании энергии:

Устройство защитного отключения

Использовать преобразователь напряжения (инвертор)

Способы получения 380 Вольт из 220

Рассмотрим основные способы преобразования 220 вольт в полноценный трёхфазный ток, напряжением 380 В:

Преобразователь напряжения

Рис. 2. Преобразователь напряжения

Используя трансформатор

Использование 3-х фаз

Использование электродвигателя

Метод использования трех фаз

Подключение электродвигателя через конденсатор

Ёмкость этого конденсатора рассчитывается по формуле:

Совет! В качестве пусковых допускается применять электролитические конденсаторы.

Выводы

Применение трёхфазного трансформатора

Такая схема применяется достаточно редко из-за необходимости использовать дополнительное устройство.

Как делается преобразователь из 220в в 380 самостоятельно с помощью трансформатора

Вам это будет интересно Все об электрических токах

Процесс работы без конденсатора

Электродвигатель в качестве генератора

Что такое инвертор напряжения

Это прибор, применяющийся при необходимости преобразовать постоянный электрический ток одной величины в ток переменных значений другой величины. При том, что в процессе преобразования количество фаз со смещением на конкретный градус может быть не ограничено, всё же универсальным для функционирования электрооборудования общеизвестных стандартов оно равняется трём с соответственным сдвигом 120 градусов.

Применять инвертор можно как независимое устройство, так и в качестве элемента устройства системы для обеспечения бесперебойного снабжения электроэнергией. Если устройство находится в составе источника бесперебойного питания, это означает, при неожиданном отключении напряжения в сети подключенный прибор (например, компьютер) продолжит получать электрический ток от резервной аккумуляторной батареи достаточно времени, чтобы пользователь мог корректно закончить работу с техникой и выключить её.

Крупные устройства бесперебойного электроснабжения обеспечены инверторами с батареями большой ёмкости, позволяющей питать электроприборы до нескольких часов.

Помимо основного предназначения инвертор может использоваться с целью регулирования частоты двигателя в широком диапазоне. Это позволяет существенно снизить потребление электроэнергии по сравнению с техникой, работающей на постоянной частоте.

Как из 220 Вольт сделать 380 В?

Плюсы и минусы трехфазной и однофазной сети

Использование для питания частного дома трёхфазного напряжения 380 В имеет ряд отличий от однофазного 220 В, поэтому при принятии решения о подключении к такой сети следует изучить все достоинства и недостатки такой схемы электроснабжения.

У трёхфазной сети есть ряд преимуществ перед однофазной:

Кроме того, в некоторых случаях подвод к зданию трёхфазного питания позволяет получить в электрокомпании разрешение на повышение потребляемой мощности.

Кроме достоинств трёхфазная схема электроснабжения имеет и недостатки:

Полезные советы

Несколько полезных советов, как подключить электродвигатель с 3 проводами, чтобы избежать проблемы во время эксплуатации:

Что такое инвертор напряжения

Конструкционные особенности

Преобразователь включает в себя защитную систему, которая предупреждает возможную перегрузку по токам коротких замыканий и скачкам напряжения, и предохраняет от перегревания. Разработанные модели инвертора с 220 на 380 осуществляют плавный запуск двигателя, обеспечивающий возрастание напряжения на старте при неизменной величине его соотношения с фазным током.

Масса и объёмы инвертора допускают его транспортировку, однако стоит такой прибор недёшево. В связи с этим приобретение инвертора при редком использовании трёхфазных электроприборов считается нецелесообразным.

Усовершенствованные модели предлагают набор дополнительных опций, таких как:

Первый способ – электромеханическое преобразование

Для того чтобы получить результат своими руками и наиболее простым путем, надо построить электромеханический преобразователь напряжения. Для этого потребуется минимум усилий, поскольку надо лишь найти его готовые компоненты. Чтобы получить максимальную эффективность преобразования, они следующие:

Валы двигателя и генератора жестко соединяются. Двигатель присоединяется к электрической сети через ЛАТР. С генератора снимаются три фазы по любой схеме (звезда или треугольник). Число оборотов двигателя под нагрузкой будет уменьшаться, поэтому ЛАТР позволит это исправить. Такая регулировка получается ручной и неудобной. Особенно если нагрузка будет быстро изменяться. Но альтернативой для нее может быть только та или иная автоматика. Простейшее решение – центробежный регулятор оборотов. Его контакты можно вывести на корпус через кольца и щетки.

А чтобы уменьшить износ контактов, коллекторный двигатель необходимо присоединить к сети через симистор, управляемый центробежным регулятором. Настроив его на число оборотов, соответствующее частоте 50 Гц электрогенератора, можно спокойно работать, не опасаясь изменения нагрузки и напряжения электросети. Для менее мощных потребителей порядка 1…2 кВт достаточно возбуждения от магнитного ротора, для более мощных потребуется возбуждение от постоянного тока. Для управления возбуждением целесообразно использовать диммер с выпрямителем.

Цифровая система микропроцессоров управления ТПЧ 320

Микропроцессорные системы управления ТПЧ 320 регулируют, защищают и диагностируют. Она сформирована на плате с микросхемами и экраном через кабели. Эта система дает гарантию надежной работы, защищает от помех.

Каждому вентилю передается импульс. Информация выдается на экран панели. Можно получить информацию от механизмов цепи. Система управления обрабатывает много данных, передающихся по связи. Это такие данные:

Комплектность шкафа ТПЧ 320:

Эксплуатационные условия ТПЧ 320

№	Условие	Значение
1	Помещение с температурой	от +5° С до +35° С (УХЛ 4) и от +5° С до +45° С (ТС 4);
2	Высота не более:	1000 м;
3	Влажность до:	80% при +25° С (УХЛ 4) и 98 % при +35° С (ТС 4);
4	Среда:	Безопасная, без агрессивных газов
5	Защита ГОСТ 14254-80	IP 55
6	Уровень помех не выше:	ГОСТ 23450 – 79

Реверсивные тиристорные преобразователи Принцип работы и устройство

Преимущества частотного преобразователя

Универсальные преобразователи частоты мощности innovert idd из однофазного тока 220 вольт в трех фазный 380 вольт изготовлены на основе простого трехфазного электродвигателя, имеют ряд преимуществ:

Теория

Рис. 1. Структура трёхфазного тока

Подключение электродвигателя через конденсатор

Чаще всего вопрос можно ли получить 380 Вольт из 220 задают владельцы небольших трёхфазных двигателей. Такие электромашины можно подключить к сети 220В через два конденсатора — пусковой и рабочий.

Ёмкость этого конденсатора рассчитывается по формуле:

Совет! В качестве пусковых допускается применять электролитические конденсаторы.

Разбивка на группы

Перед тем, как распределить нагрузку по фазам в частном доме, займитесь разбивкой отдельных линий вышеупомянутых энергопотребителей. На этом этапе необходимо подготовить отдельную линию электропроводки для розеток в каждую комнату и отдельно для света.

Проводка коттеджа с распределённой нагрузкой напряженияИсточник samelectrik.ru

Верное распределение нагрузки по фазе в частном доме выполняется прокладкой отдельной магистрали к самым мощным энергопотребителям из вышеупомянутого списка

Для наглядного и понятного разбора ситуации, обратите внимание на приведённую чуть выше план-схему

Чертёж показывает, как распределить нагрузку по фазам в частном доме и разбить потребителей на группы. Вводным кабелем, идущим от счётчика, здесь выступает ВВнг 5*10 (5 жил с сечением 10 мм2). Защита от перегрузок и коротких замыканий возложена на автомат ВА 40 А.

Пример разводки по одному этажу

Рассмотрим пример технологической схемы для 1-го этажа коттеджа. Такой вариант ещё одно верное решение того, как распределить нагрузку по фазе в частном доме. Этот вариант связан с тем, что максимальное количество энергопотребителей сконцентрировано именно на этом этаже.

Схема разводки по фазам для одноэтажного коттеджаИсточник ingenernie-sistemi.ru

Для более наглядного понятия того, как распределить нагрузку по фазам в частном доме, приведена следующая план-схема. Такой проект является необходимым при прокладке новой линии, строящегося или ремонтирующегося коттеджа. В дальнейшем изображение значительно облегчит поиск возможной неисправности, внесение изменений или добавление новых точек.

План-схема разбивки электропроводки по группам энергопотребителейИсточник ingenernie-sistemi.ru

Получение источника электропитания напряжением 380 В с помощью преобразователя

Для подключения к бытовой сети электропитания потребителей, рассчитанных на работу от трехфазной сети 380 В, используют специальные преобразователи, также известные как инверторы. Кроме основной функции, преобразователь позволяет в широком диапазоне регулировать частоту двигателя, что позволяет значительно снизить энергопотребление по сравнению с оборудованием, работающим с постоянной частотой. Принцип действия инвертора основан на двойном преобразовании частоты тока и формировании на выходе трехфазной линейной системы напряжений 220 В. Конструкция преобразователя должна предусматривать наличие системы защиты, исключающей вероятность возникновения перегрузки по короткому замыканию и силе тока, а также предохранение от перегрева. Современные модели преобразователей обеспечивают плавный пуск двигателя, при котором рост стартового напряжения происходит при постоянной величине его отношения к фазному току.

Масса и габаритные размеры инверторов легко позволяют осуществлять их перенос. Главным недостатком применения преобразователя является достаточно высокая стоимость прибора, поэтому его покупка при нечастом использовании трехфазного оборудования может быть нецелесообразной.

Принцип работы

Механизмы понижения 380 вольт до 220 можно описать с помощью коэффициента трансформации и схем подключения обмоток. Существуют три пути преобразования:

По-существу, в первом и втором случаях это также разделительный трансформатор, но с преобразованием 380 на 220, так как он имеет гальваническую развязку между катушками высшего и низшего напряжения. При использовании такой схемы безопасность обеспечивается при условии отсутствия заземления у потребителей. Однако из множества областей применения, основная функция описываемых разделительных трансформаторов — это предоставить бытовым потребителям привычные 220 вольт из промышленных 380.

Как делается преобразователь из 220в в 380 самостоятельно с помощью трансформатора

Вам это будет интересно Обозначение разного электрооборудованья на схемах

Процесс работы без конденсатора

Внимание! Важно, чтобы минимальная заводская мощность прибора была не менее 400 Ватт. Кроме того, следует учесть, что подобные устройства запрещено переводить в рабочий режим без нагрузки

Схема подключения 3-х фазного двигателя в сеть 220в соединенного звездой.

Как видно, напряжение 220в распределяется на две последовательно соединенные обмотки, где каждая рассчитана на такое напряжение. Поэтому теряется мощность почти в два раза, но использовать такой двигатель можно во многих маломощных устройствах.

Максимальной мощности двигателя на 380в в сети 220в можно достичь, только используя соединение в треугольник. Кроме минимальных потерь по мощности, неизменным остается и число оборотов двигателя. Здесь каждая обмотка используется на свое рабочее напряжение, отсюда и мощность. Схема подключения такого электродвигателя изображено на рисунке 1.

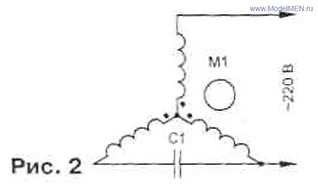

На рис.2, изображено брно с клеммой на 6 выводов для возможности подключения треугольником. На три получившихся вывода, подается: фаза, ноль и один вывод конденсатора. От того, куда будет подключен второй вывод конденсатора ― фаза или ноль, зависит направление вращения электродвигателя.

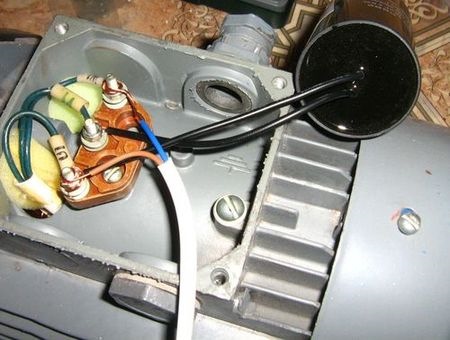

На фото: электродвигатель только с рабочими конденсаторами без емкостей для запуска.

Если на вал будет начальная нагрузка, необходимо использовать конденсаторы для запуска. Они соединяются в параллель с рабочими, используя кнопку или переключатель на момент включения. Как только двигатель наберет максимальные обороты, емкости для запуска должны быть отключены от рабочих. Если это кнопка, просто отпускаем ее, а если выключатель, то отключаем. Дальше двигатель использует только рабочие конденсаторы. Такое соединение изображено на фото.

Частотный преобразователь 220-380, чьей фирмы лучше?

Ответим на вопрос по существу. Азиатских производителей на рынке продаж подобной техники – бесчисленное множество. Устанем перечислять. Отечественный сборщик ЧП – это своего рода лотерея (иногда зависит от того, в какой день недели устройство собрано).

Универсальные компактные модели ЧП отлично справляются с задачей преобразования сетевых параметров,их очевидные преимущества выражаются в следующем:

Как из 220 Вольт сделать 380?

Иногда, особенно в частном доме, появляется необходимость запуска и эксплуатации асинхронного трёхфазного двигателя рассчитанного на 380 Вольт. Существуют схемы, которые дают возможность подключения данного двигателя и к однофазной сети 220 В, но при этом сильно теряется мощность электрической асинхронной машины. Соответственно возникает вопрос, как получить 380 Вольт из 220 в домашних условиях, для эффективной работы электродвигателя.

Что важно знать о токе

В трёхфазной сети все три фазы имеют сдвиг равный 120 градусов.

Существует три основных способа, с помощью которых можно сделать эту манипуляцию:
