укажите требуется ли при многослойной сварке разбивать шов таким образом чтобы стыкуемые участки
1.14.1.01.ПТО-I-РД
Какие требования предъявляются к сварщику, впервые приступающему к работе при температуре окружающего воздуха ниже минус 5 градусов Цельсия?
Должен пройти теоретическую подготовку по программе установленной НТД.
Должен пройти 6-7 часовую практику и заварить контрольные образцы для механических испытаний.
Должен получить наряд-допуск.
Укажите минимальную длину выводных технологических планок.
Длина не менее 150 мм.
Длина не менее 200 мм.
Длина не менее 100 мм.
Допускается ли сварка элементов кранов на открытом воздухе.
Допускается при условии защиты мест сварки от атмосферных осадков и ветра.
Допускается по усмотрению руководителя сварочных работ.
Укажите минимальный размер подкладок поперек рельса при толщине подкладок свыше 5 мм.
Больше ширины подошвы рельса на 30мм в каждую сторону.
Равен ширине подошвы рельса.
Допускается ли проводить сварку крановых м/конструкций при температуре окружающего воздуха ниже 0 градусов Цельсия.
Допускается с соблюдением требований специальной технологии
Как часто проводится проверка механических свойств контрольных образцов, сваренных встык, каждым сварщиком, выполняющим сварку несущих (расчетных) крановых металлоконструкций?
Не реже одного раза в шесть месяцев.
Не реже одного раза в год.
Для какого количества смен должны выдаваться электроды сварщику для выполнения работ?
Укажите обязательное требование при заварке трещины.
Обеспечение полного провара.
Отсутствие шлаковых включений.
Укажите требования к заварке кратера, которые рекомендуется выполнять при ручной дуговой сварке (наплавке) покрытыми электродами перед гашением дуги.
Допускается оставлять незаваренным кратер, который при возобновлении сварки переваривается.
Путем постепенного отвода электрода и вывода дуги на 15. 20 мм. назад на только что выполненный слой шва.
Путем быстрого отвода электрода и вывода дуги на кромки свариваемого соединения.
Укажите обозначения сварочных выпрямителей для однопостовой ручной дуговой сварки (наплавки):
ВДМ-1001, ВДМ-1601, ВДГМ-1601, ВДГМ-1602, ВМГ-5000, ВДУМ-4Х01У3.
АСВ-300-7, АДБ-309, АДБ-311, АДБ-318, АДБ-3120.
Укажите правильную маркировку, указывающую на вид покрытия, в обозначении электрода.
Укажите обозначения сварочных преобразователей для однопостовой сварки (наплавки):
АСВ-300-7, АДБ-309, АДБ-311, АДБ-318, АДБ-3120.
Прихватки, имеющие дефекты, должны быть
Удалены и выполнены вновь.
Замаркированы как дефектные, для того, чтобы перед сваркой удалить их.
Переплавлены полностью в процессе сварки.
Какие требования предъявляются к деталям, поступающим для сборки конструкций?
Детали должны быть сухими, чистыми и тщательно выправленными.
Детали должны быть замаркированы.
Детали должны быть очищены до металлического блеска.
Без предварительного подогрева.
С предварительным подогревом до температуры 200 градусов Цельсия.
С предварительным подогревом до температуры 300 градусов Цельсия.
Какие требования предъявляются к свариваемым кромкам и прилегающие к ним зонам металла?
Свариваемые кромки и прилегающие к ним зоны металла шириной не менее 20 мм. должны быть очищены от масла, влаги, грязи, ржавчины.
Свариваемые кромки должны быть очищены от масла, влаги, грязи и ржавчины на ширину не менее 50 мм..
Свариваемые кромки и прилегающие к ним зоны металла шириной не менее 100 мм. должны быть очищены от масла, влаги, грязи и ржавчины.
Какими сварочными материалами выполняется сварка при отрицательной температуре воздуха (без подогрева)?
Специально разработанными для сварки при отрицательных температурах.
Теми же, что и для сварки при положительных температурах.
С наплавленным металлом с более высокими механическими свойствами, чем у основного металла.
1.07.1.01.ПТО-I-РД
Из каких условий выбирают диаметр электрода?
В зависимости от рода тока (постоянный, переменный).
В зависимости от толщины деталей и особенностей конструкции.
В зависимости от полярности тока.
Какие сварочные материалы рекомендуется применять для сварки металлоконструкций из разнородных сталей (углеродистых и низколегированных)?
Которые регламентированы НД для сталей с более низкими механическими свойствами.
Которые регламентированы НД для сталей с более высокими механическими свойствами.
Какой должна быть ширина усиления стыкового шва трубы с толщиной стенки 2 мм, выполненного ручной дуговой сваркой без подкладного кольца?
Каким способом должно производиться удаление дефектных участков под заварку?
Только механическим способом (фрезеровкой, вырубкой, зачисткой шлифовальным кругом).
Любым способом на усмотрение сварщика.
Выплавкой электрической дугой и ацетилено-кислородным пламенем.
Укажите правильную маркировку, указывающую на вид покрытия, в обозначении электрода.
Может ли повторно пройти аттестацию сварщик, если он не выдерживает практический экзамен?
Может после дополнительной практической подготовки не ранее, чем через 1 месяц.
Может после дополнительной практической подготовки не ранее, чем через 6 месяцев.
Может после дополнительной практической подготовки не ранее, чем через 3 месяца.
Каков порядок сдачи аттестационных экзаменов сварщиками?
По усмотрению аттестационной комиссии.
Сначала практический, а затем теоретические.
Сначала теоретические, а затем практический.
Допускается ли выводить кратер и возбуждать дугу на основном металле за пределами шва?
Требование не регламентируется.
Укажите, каким образом проверяют относительное смещение концов элемента?
Универсальным измерительным инструментом.
Допускаются ли в швах сварных соединений подрезы и наплывы?
Допускаются, если их число на 1 м шва не более 1.
Укажите требования к поверхности реза, подлежащей сварке, после термической резки?
Поверхность реза, подлежащая сварке, не должна иметь заметных деформаций.
Поверхность реза, подлежащая сварке, должна быть очищена от грата, шлака и брызг.
Поверхность реза, подлежащая сварке, должна быть замаркирована.
Какой минимальный стаж работы сварщика необходим для допуска к первичной аттестации?
Какие из приведенных требований необходимо соблюдать сварщику при выполнении многослойной сварки?
Процесс сварки должен выполняться непрерывно.
Участки шва с недопустимыми дефектами вырубаются до чистого металла.
Сварка должна вестись двумя сварщиками.
С какой целью выполняется притупление в корне разделки кромок?
Для предотвращения вытекания из разделки кромок жидкого металла.
Для обеспечения полного провара.
Для предотвращения прожога.
Прихватки, имеющие дефекты, должны быть
Замаркированы как дефектные, для того, чтобы перед сваркой удалить их.
Удалены и выполнены вновь.
Переплавлены полностью в процессе сварки.
Укажите требования к заварке кратера, которые рекомендуется выполнять при ручной дуговой сварке (наплавке) покрытыми электродами перед гашением дуги.
Путем постепенного отвода электрода и вывода дуги на 15. 20 мм. назад на только что выполненный слой шва.
Допускается оставлять незаваренным кратер, который при возобновлении сварки переваривается.
Путем быстрого отвода электрода и вывода дуги на кромки свариваемого соединения.
Допускается ли выполнение прихваток вне мест расположения швов для временного скрепления деталей?
Допускается, если прихватки не создают дополнительных концентраторов напряжения в соответствующих элементах конструкции.
Общие указания по сварке
(РД 34.15.132-96 п. СНиП 3.03.01-87 п. 8.24-8.32)
К сварке стыков разрешается приступать только после приемки мастером по сварке или прорабом по монтажу собранных стыков, о чем производится отметка в журнале сварочных работ
Свариваемые поверхности конструкции и рабочее место сварщика должны быть ограждены от дождя, снега, ветра и сквозняков.
При температуре окружающего воздуха ниже минус 10 °С необходимо иметь вблизи рабочего места сварщика инвентарное помещение для обогрева, а при температуре ниже минус 40 °С сварка должна производиться в обогреваемом тепляке, где температура должна быть выше 0 °С.
Сварку конструкций при укрупнении и в проектном положении следует проводить после проверки правильности сборки.
Швы длиной более 1 м, выполняемые ручной или механизированной сваркой, следует сваривать обратноступенчатым способом (рис. 6.1, а РД 34.15.132-96).
При толщине стали 15-20 мм и более рекомендуется применять сварку способом «двойного слоя» (рис. 6.1, б РД 34.15.132-96). Заваривают на участке I длиной 250-300 мм первый слой шва 1, быстро счищают (после потемнения) с него шлак и заваривают на этом же участке второй слой 2. Затем в таком же порядке заваривают участки II, III и т.д. Сварку второго слоя выполняют по горячему первому слою. Остальные слои (валики) выполняют обычным обратноступенчатым способом.
При изготовлении металлоконструкций следует создавать условия для наиболее удобного выполнения сварных соединений: в нижнем положении, с поворотом изделия; тавровые соединения предпочтительно выполнять «в лодочку» с кантовкой или поворотом изделия.
Последовательность выполнения сварных швов должна быть такой, чтобы обеспечивались минимальные деформации конструкции и предотвращались появления трещин в сварных соединениях.
При сварке перекрещивающихся швов в первую очередь следует сваривать швы, выполнение которых не создает жесткого контура для остальных швов. Нельзя прерывать сварку в месте пересечения и сопряжения швов.

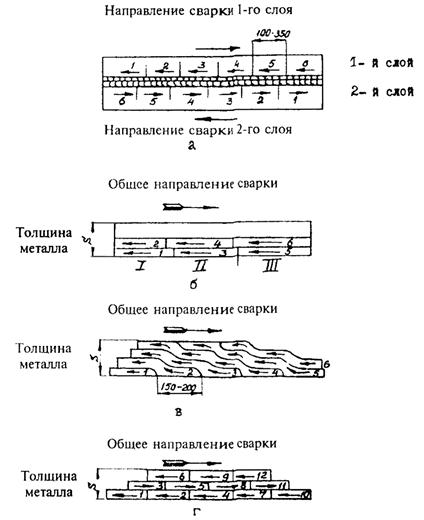

Схемы сварки обратноступенчатым способом (а), способом «двойного слоя» (б), горкой (в) и каскадом (г)
Сварка ведется на возможно короткой дуге. Перед гашением дуги сварщик должен заполнить кратер путем нескольких частых коротких замыканий электрода и вывести место обрыва дуги на шов на расстоянии 8-10 мм от его конца. Последующее зажигание дуги производится на металле шва на расстоянии 12-15 мм от кратера.
При сварке сварные швы необходимо выполнять многослойным способом слоями высотой 4-6 мм; каждый слой шва перед наложением последующего слоя должен быть очищен сварщиком от шлака и брызг металла, после чего нужно провести визуальный контроль поверхности шва. Участки слоев шва с порами, раковинами и трещинами должны быть удалены механическим способом. Допускается выборка дефектного участка огневым способом с последующей механической зачисткой мест выборки.
При многослойной сварке разбивать шов на участки следует с таким расчетом, чтобы стыки участков («замки» швов) в соседних слоях не совпадали, а были смещены на величину не менее 20 мм.
При двусторонней сварке стыковых, угловых и тавровых соединений необходимо перед выполнением шва с обратной стороны удалить корень шва до чистого бездефектного места.
Придание угловым швам вогнутого профиля и плавного перехода к основному металлу, а также выполнение стыковых швов без усиления осуществляют подбором режимов сварки и соответствующим пространственным расположением свариваемых деталей или механизированной зачисткой абразивным инструментом. Механическая обработка швов производится способами, не оставляющими на их поверхности зарубок, надрезов и других дефектов.
При температуре окружающего воздуха ниже 0 °С ручную дуговую сварку металлоконструкций независимо от марки свариваемой стали следует выполнять электродами с основным (фтористо-кальциевым) типом покрытия.
Места приварки монтажных приспособлений к элементам конструкций из стали толщиной более 25 мм с пределом текучести 390 МПа (40 кгс/мм 2 ) и более необходимо предварительно подогреть до 120-160°.
При температуре окружающего воздуха ниже минус 5 °С сварку шва следует производить без перерыва, за исключением времени, необходимого на смену электрода или электродной проволоки и зачистку шва в месте возобновления сварки.
Сварку деталей из низколегированных сталей следует выполнять без перерыва до заполнения хотя бы половины толщины шва или по всей его длине или на участке длиной не менее 800-1000 мм (при длине шва более 1 м). При вынужденных перерывах в работе необходимо обеспечить медленное и равномерное охлаждение стыка любыми доступными средствами (например обкладкой стыка листовым асбестом), а при возобновлении сварки стык должен быть подогрет до температуры 120-160 °С.
Не допускается никаких силовых воздействий на стык до окончания сварки.
Температура окружающего воздуха, при которой разрешается производить ручную и механизированную сварку стальных конструкций без подогрева
| Толщи-на свариваемых элемен-тов, мм | Максимально допустимая температура окружающего воздуха, °С, при сварке конструкций | ||||
| решетчатых | листовых объемных и сплошно-стенчатых | решетчатых | листовых объемных и сплошно-стенчатых | решетчатых и листовых | |
| из стали | |||||
| углеродистой | низколегированной с пределом текучести, МПа (кгс/мм 2 ) | ||||
| £ 390(40) | > 390(40) | ||||
| До 16 | -30 | -30 | -20 | -20 | -15 |
| Св. 16 до | |||||
| -30 | -20 | -10 | При толщине более 25 мм предварительный местный подогрев следует производить независимо от температуры окружающего воздуха | ||
| Св. 25 до 30 | -30 | -20 | -10 | ||
| Св. 30 до 40 | -10 | -10 | +5 | ||
| Св. 40 | +5 | +10 |
Билет №12
Вопрос 1: Чем определяются свойства сварного соединения?
а) Свойствами металла шва, линии сплавления с основным металлом и зоны термического влияния.
б) Свойствами металла шва и линии сплавления с основным металлом.
в) Свойствами линии сплавления с основным металлом и зоны термического влияния.
Вопрос 2: Как подразделяются и условно обозначаются покрытые электроды для ручной дуговой сварки сталей по назначению?
Вопрос 3: Как подразделяются покрытые металлические электроды для ручной дуговой сварки сталей по толщине покрытия?
а) С тонким покрытием, с толстым покрытием.
б) С тонким покрытием, со средним покрытием, с толстым покрытием.
в) С тонким покрытием, со средним покрытием, с толстым покрытием, с особо толстым покрытием.
Вопрос 4: Как влияет увеличение объема наплавленного металла на величину деформации основного металла?
а) Уменьшает величину деформации
б) Не влияет на величину деформации.
в) Увеличивает величину деформации.
Вопрос 5: Как в обозначении (маркировке) электрода правильно указывается толщина покрытия?
Вопрос 6: Какие сварочные деформации называют остаточными?
а) Деформации, появляющиеся после сварки.
б) Деформации, остающиеся после сварки и полного остывания изделия.
в) Деформации, образующиеся под действием эксплуатационных нагрузок.
Вопрос 7: Какой должна быть температура предварительного подогрева перед сваркой труб, отличающихся по марке стали или толщине стенки, если для каждой трубы требуется подогрев до различных температур?
а) Температура устанавливается по максимальному из требуемых значений.
б) Температура устанавливается по минимальному из требуемых значений.
в) Температура вычисляется как среднее арифметическое между максимальной и минимальной температурой.
Вопрос 8: Допускается ли удаление дефектов сварных швов монтажных соединений стальных конструкций ручной кислородной резкой?
Вопрос 9: При какой максимальной разностенности допускается выполнять непосредственную сборку и сварку труб с деталями промысловых трубопроводов, при условии специальной подготовки более толстостенной детали?
а) До 2-х толщин трубы.
б) До 1,5 толщины наиболее тонкого элемента.
в) До 20% от толщины трубы, но не более 3 мм.
Вопрос 10: Какие параметры необходимо контролировать после выполнения подготовки деталей и сборочных единиц под сварку?
а) Форму, размеры и качество подготовки кромок; правильность переходов от одного сечения к другому; другие характеристики и размеры, контроль которых предусмотрен ПКД и ПТД.
б) Качество зачистки подготовленных под сварку кромок и прилегающих к ним поверхностей деталей и сборочных единиц.
в) Все параметры, указанные в п. п. 1 и 2.
Вопрос 11: Допускаются ли ожоги поверхности основного металла сварочной дугой при выполнении сварных швов монтажных соединений стальных конструкций?
а) Не допускаются. Поверхность металла в месте ожога должна быть зачищена на глубину 0,5…0,7 мм
в) Допускаются только для конструкций, работающий при температуре выше 20 0С.
Вопрос 12: С какой целью выполняют визуальный контроль сварного соединения?
а) С целью выявления поверхностных дефектов шва.
б) С целью выявления поверхностных дефектов и дефектов формирования шва.
в) С целью выявления недопустимых внутренних дефектов.
Вопрос 13: Какие возможны рекомендации по хранению на рабочем месте электродов, предназначенных для сварки корневого слоя шва с основным видом покрытия после прокалки?
а) При температуре окружающего воздуха ниже +5°С электроды рекомендуется термостатировать в специальных электротермопеналах.
б) При температуре окружающего воздуха ниже +0°С электроды рекомендуется хранить под навесом в защищенном от влаги месте.
в) Электроды необходимо держать в пенале, защищающем от влаги.
Вопрос 14: С какой целью выполняют разделку кромок?
а) Для уменьшения разбрызгивания металла.
б) Для удобства наблюдения за процессом сварки.
в) Для обеспечения провара на всю глубину.
Вопрос 15: Что называют наплывом в металле шва?
а) Неровности поверхности металла шва или наплавленного металла.
б) Дефект в виде металла, натекшего на поверхность свариваемого металла и или ранее выполненного валика и не сплавившегося с ним.
в) Несплавление валика металла шва с основным металлом.
Вопрос 16: Требуется ли при многослойной сварке (наплавке) разбивать шов таким образом, чтобы стыкуемые участки («замки») наплавляемого слоя не совпадали с «замками» соседних слоев?
б) Требуется на величину не менее 5 мм.
в) Требуется на величину 20 мм.
Вопрос 17: Что такое подрез?
а) Углубление по линии сплавления шва с основным металлом.
б) Острые конусообразные углубления на границе поверхности шва с предыдущим валиком шва или основным материалом.
в) Острые конусообразные углубления на границе поверхности сварного шва с основным материалом.
Вопрос 18: Во сколько рядов допускается хранить сварочные электроды на стеллажах или в штабеле в упаковке завода-изготовителя?
Вопрос 19: Что такое пора?
а) Дефект сварного шва в виде замкнутой полости, заполненной инородным металлом.
б) Дефект сварного шва в виде полости сферической формы, заполненной шлаком.
в) Дефект сварного шва в виде замкнутой полости, заполненной газом.
Вопрос 20: Какой должен быть режим сушки (прокалки) электродов с основным видом покрытия типа Э42А?
а) Температура + 350 0С, выдержка 1,5 часа.
б) Температура + 300 0С, выдержка 1 час.
в) Температура + 250 0С, выдержка 1 час.
Вопрос 21: Разрешается ли подвешивать потушенный резак на части обрабатываемых конструкций?
в) Допускается, но на высоте не более 2 м.
Вопрос 22: Какой линией изображают условно видимый сварной шов на чертеже?
в) Штриховой и штрихпунктирной линией.
д) Сплошной основной.
Вопрос 23: В каком направлении сваривают вертикальные неповоротные стыки трубопроводов диаметром до 219 мм:
а) Снизу-вверх на проход, начиная в потолочной части стыка.
б) Снизу-вверх, обратноступенчатым способом, начиная с потолочной части стыка.
в) Снизу-вверх, по четвертям.
г) Не регламентируется.
Вопрос 24: Допускается ли использовать в качестве обратного провода внутренние железнодорожные пути, сети заземления или зануления, коммуникации, технологическое оборудование:
б) Допускается при проведении монтажных работ на строительной площадке.
в) Допускается при проведении сварочных работ в специально оборудованных цехах.
г) Допускается, если свариваемый объект расположен на расстоянии свыше 50 м.
д) Не допускается только на взрывопожароопасных объектах.
Вопрос 25: Какое расстояние должно быть между баллоном с газом и отопительными приборами?
Вопрос 26: Какой вид контроля является наиболее оптимальным для выявления наружных дефектов?
а) Визуально – измерительный.
б) Рентгеновский контроль.
г) Капиллярный метод
Вопрос 27: Что такое дефект?
а) Несплошность в сварном соединении или отклонение от требуемой геометрии.
б) Отклонение от требуемой геометрии сварного соединения.
в) Полость заполненная газом или инородным веществом.
Вопрос 28: Что означает знак П при изображении сварного шва на чертеже?
б) Шов по замкнутой линии.
в) Шов по не замкнутой линии.
г) Усиление шва снять.
д) Сварка на монтаже.
Вопрос 29: Сварной шов облицовочного слоя должен перекрывать основной металл в каждую сторону от шва на …
а) Должен перекрывать основной металл в каждую сторону от шва на 2,5-3,5 мм
б) Должен перекрывать основной металл в каждую сторону от шва на 1,5-4,5 мм
в) Данное требование не регламентируется.
Вопрос 30: Какова роль легирующих элементов в электродном покрытии?
а) Придают наплавленному металлу специальные свойства
б) Обеспечивают хорошую отделимость шлаковой корки
в) Снижают степень разбрызгивания жидкого металла
г) Защищают расплавленный металл от взаимодействия с воздухом.
д) Увеличивают производительность.
Вопрос 31: На основании чего определяют режимы прокалки электродов?
а) На основе производственного опыта.
б) На основании рекомендаций надзорных органов.
в) Прокалка производится всей партии перед выпуском в производство, поэтому нет необходимости в дополнительной прокалке.
г) Определяют по техническому паспорту на сварочные материалы.
д) В зависимости от температуры воздуха.
Вопрос 32: Погонная энергия это…
а) Энергия, затраченная на единицу длины сварного шва при сварке плавлением.
б) Энергия, затраченная на единицу длины сварного шва при сварке давлением.
в) Коэффициент, учитывающий массу расплавленного металла за единицу времени.
Вопрос 33: Какие компоненты в электродном покрытии являются раскислителями?
б) Кремний и марганец.
Вопрос 34: Допускается ли производить сварку и термообработку сварных единиц трубопроводов, находящихся под давлением?
в) Да, если избыточное давление не превышает 1 атм.
Вопрос 35: Разрешается ли проводить сварочные работы во время дождя или снегопада?
а ) Категорически запрещены.
б) Разрешены при наличии инвентарных укрытий, при этом сварочное оборудование должно быть укрыто в металлических контейнерах.
в) Разрешено при скорости ветра не более 20м/сек и влажности не более 95%.
Вопрос 36: Применение каких огнетушителей приводит к снижению содержания кислорода в воздухе помещения, где они применялись?
Вопрос 37: Как проверить диэлектрические перчатки на отсутствие проколов?
а) Создать избыточное давление не менее 3 атм.
б) Скручивать по направлению от раструба к пальцам.
в) Создать избыточное давление не менее 1 атм.
д) Заполнить водой и создать избыточное давление не менее 1 атм.
Вопрос 38: Какая минимальная сила тока считается смертельной для человека?
Вопрос 39: Правила проведения непрямого массажа сердца
б) Частота нажатия 80-100 раз в 1 минуту, глубина продавливания 2-3 см.
г) Частота нажатия 60-70 раз в 1 минуту, глубина продавливания любая.
Вопрос 40: Какой род тока более опасен при поражении человека?
