Устройство дифференциального тока: правила выбора и использования
Электрический ток представляет собой не только полезное явление, но и несет в себе опасность при различных неполадках и перебоях сети. Кроме того, перебои в электроснабжении могут негативно сказаться на многих процессах в жизни современного человека. Именно для решения данных проблем и используется устройства дифференциального тока, о которых я бы хотел поподробнее поговорить в этой статье.
Для чего нужно устройство дифференциального тока
Прямое назначение устройства дифференциального тока (УДТ) – защита владельца от поражения электрическим током при непосредственном контакте. Автомат отслеживает как признаки короткого замыкания, так и возможность утечки электричества посредством неработоспособных токопроводящих компонентов электросети. Оборудование обесточивает подконтрольную ему линию при следующих признаках:
Таким образом, довольно простое по своей конструкции оборудование может улучшить безопасность вашего жилища, предотвращая возникновение всевозможных чрезвычайных ситуаций, которые обусловлены перебоями электричества.
Виды устройства дифференциального тока
Устройства дифференциального тока разделяются по следующим критериям:
По своей конструкции УДТ разделяют на:
По форме утечки тока в землю УДТ можно разделить на следующие типы:
По своей чувствительности устройства дифференциального тока можно разделить на:
Последний критерий, по которому подразделяются УДТ – скорость срабатывания устройства. Итак, существуют следующие два вида устройств:
Как выбрать и правильно установить устройство дифференциального тока
Установка устройства дифференциального тока – довольно простая работа. В своей верхней части аппаратура содержит контактные пластики и винты для зажимов. Они необходимы для подключения нуля N и фазы L от счетчика. В нижней части находятся контакты, с которыми как раз и соединяется линия с потребителями. Пошагово установку устройства дифференциального тока можно описать в следующем виде:
При однофазной сети в 220 В, которая наличествует в большей части жилищ, нужно применять двухполюсное оборудование. В таком случае для монтажа устройства дифференциального тока вы можете воспользоваться следующими методами:
В данной статье я раскрыл несколько вопросов: какие существуют вариации устройств дифференциального тока, их целевое назначение и особенности установки. Последнее не представляет собой особой сложности, но все же следует внимательно ознакомиться с параметрами конкретного оборудования. На этапе выбора устройства дифференциального тока будьте внимательны и обязательно обратите внимание на критерии, по которым устройства отличаются друг от друга. В таком случае вы сможете подобрать самый оптимальный вариант и обеспечить безопасность и бесперебойность работы электросети.
ликбез от дилетанта estimata
Новичку об основах в области экстремальных и чрезвычайных ситуаций, выживания, туризма. Также будет полезно рыбакам, охотникам и другим любителям природы и активного отдыха.
среда, 1 июля 2020 г.
Устройство дифференциального тока (УДТ) (УЗО)
Срабатывание УДТ происходит за 20-40 мс (тип G, обычное УДТ). Есть селективные УДТ, которые срабатывают с задержкой и составляет 150-500 мс (тип S). Их применяют в многоуровневых системах, где важна последовательность срабатывания.
При этом буква «G» обычно не указывается в маркировке. В селективном УДТ или пишется что оно селективное или стоит буква «S».
Применение УДТ получило наибольшее распространение в однофазных сетях с переменным током и заземлением нейтральной линии, а также с показателями напряжения до 1 кВ в формате бытового электроснабжения. При этом последовательно с УДТставится автоматический выключатель (т.е. перед или после УДТ) т.к. в УДТ отсутствует защита от перегрузки и токов короткого замыкания. Здесь должно выполняться условие: ток расцепителя автоматического выключателя должен быть меньше номинального тока УДТ. Например, УДТ на 16А, автомат должен быть на 10А.
Как правило, производители УДТ указывают в паспорте, какой должен быть номинал автомата для работы в паре с УДТ. Так, АВВ, Legrand, Shnider Electric, Hager и Siemens указывают, что номинал автомата должен быть не больше номинала УДТ. То же самое указывает TDM Electric и ИЭК.
DEKraft в паспортах на свои УДТ указывает о необходимости устанавливать УДТ только большего номинала, чем автомат. EKF в своих видеоуроках также заявляет о необходимости установки УЗО большего номинала, чем автомат.
Вместо связки автомат+УДТ можно установить лишь автоматический выключатель, управляемый дифференциальным током, со встроенной защитой от сверхтока.
УДТ является дополнительной защитой и не только не может заменить основную защиту (автомат), но и не может уберечь человека от смертельной опасности.
Требования к УДТ описаны в ГОСТ Р МЭК 60755-2012 «общие требования к защитным устройствам, управляемым дифференциальным (остаточным) током», ТКП 45-4.04-149-2009 «Системы электрооборудования жилых и общественных зданий. Правила проектирования», СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» ТКП 339-2011 «Электроустановки на напряжение до 750 кВ…», ПУЭ.
УДТ бывает стационарные (ставятся на din-рейке, монтируются в электрощиток) и переносные (выпускаются в виде розетки, переходника в розетку или в виде удлинителя.). Последние УДТ распространены слабо.
Первый патент (патент Германии № 552678 от 08.04.28) на УДТ был получен в 1928 году германской фирмой RWE (Rheinisch — Westfälisches Elektrizitätswerk AG). Первый действующий образец устройства защиты был изготовлен этой же фирмой в 1937 году.
В 1958 году доктором Биглмайером из Австрии было предложено новое схемное решение конструкции УДТ. Сейчас такие УДТ маркируются буквой G.
В начале 1970-х годов большинство УДТ выпускались в корпусах типа автоматических выключателей. С начала 1980-х годов в США большинство бытовых УДТ были уже встроенными в розетки.
В СССР первые эксперименты по проектированию УДТ начались в 1964 году. Первое серийное УДТ для укомплектования трёхфазного электрифицированного инструмента было изготовлено в 1966 г. Выборгским заводом «Электроинструмент» по разработке ВНИИСМИ. Первое бытовое УДТ в СССР было разработано в 1974 году, но в серию не пошло. Серийное бытовое УДТ производилось с 1988 года в значительных количествах (до 200 тысяч штук в год). Типичный вид УДТ того времени — удлинитель с розеткой на шнуре. С 1982 года всё учебное электротехническое оборудование, поступавшее в школы, в обязательном порядке оснащалось УДТ, которое получило наименование «школьное». Серийность изделия доходила до 60 тыс. штук в год. Для нужд промышленности и сельского хозяйства выпускались защиты ИЭ-9801, ИЭ-9813, УЗОШ 10.2 (ещё выпускается), РУД-0,5.
В настоящее время используются преимущественно УДТ для монтажа в электрощите на DIN-рейку, а встроенные УДТ пока широкого распространения не получили.
Принцип действия и основы устройства дифференциального тока
Главным компонентом УДТ является дифференциальный трансформатор, который предназначен для обнаружения дифференциального тока. Если дифференциальный ток превысит значение отключающего дифференциального тока или равен ему произойдёт размыкание электрической цепи.
На изображении показано внутреннее устройство одного из типов УДТ. Данное УДТ предназначено для установки в разрыв провода. Линейный и нейтральный проводники от источника питания подключаются к контактам (см. рис., 1), главная цепь УДТ подключается к контактам (см. рис., 2).
При нажатии кнопки (см. рис., 3) контакты (см. рис., 4) (а также ещё один контакт, скрытый за узлом (см. рис., 5)) замыкаются, и УДТ пропускает ток. Соленоид (см. рис., 5) удерживает контакты в замкнутом состоянии после того, как кнопка отпущена.
Вторичная обмотка (см. рис., 6), к которой подключён расцепитель дифференциального тока. В нормальном состоянии ток линейного проводника, равен току нейтрального проводника, однако эти токи противоположны по направлению. Таким образом, токи взаимно компенсируют друг друга и в катушке дифференциального трансформатора ЭДС отсутствует.
При возникновении внештатной ситуации – появлении утечки тока или при прикосновении человека к токоведущим частям во время утечки тока (по сути, возникновение той же утечки через тело человека) происходит нарушение баланса в дифференциальном трансформаторе: через линейный проводник протекает больший ток, чем по нейтральному проводнику (часть тока протекает через тело человека, т.е. в обход трансформатора). Дифференциальный ток в первичной обмотке дифференциального трансформатора приводит к появлению ЭДС во вторичной обмотке. Эта ЭДС сразу же регистрируется следящим устройством (см. рис., 7), которое отключает питание соленоида (см. рис., 5). Отключённый соленоид больше не удерживает контакты (см. рис., 4) в замкнутом состоянии, и они размыкаются под действием силы пружины.
Попробую объяснить проще. К примеру, в ТЭНе водонагревателя была повреждена изоляция. Через воду, находящуюся внутри, ток частично будет проводиться корпусом, а затем уходить в землю посредством проводки защитного устройства. Остатки тока вернутся в УДТ. Однако его сила станет меньше на величину утечки по сравнению с входящей. Разницу показателей вычисляет дифференциальный трансформатор. Если цифра больше разрешенной, прибор моментально реагирует и разрывает цепь.
Устройство спроектировано таким образом, что отключение происходит за доли секунды, что значительно снижает тяжесть последствий от поражения электрическим током.
Кнопка проверки (см. рис., 8) позволяет проверить работоспособность устройства путём пропускания небольшого тока через оранжевый тестовый провод (9). Тестовый провод проходит через сердечник дифференциального трансформатора, поэтому ток в тестовом проводе эквивалентен нарушению баланса токонесущих проводников, то есть УДТ должно отключиться при нажатии на кнопку проверки. Если УДТ не отключилось, значит оно неисправно и должно быть заменено.
 |
| Внутреннее устройство УДТ, подключаемого в разрыв провода |
Ограничения на работу устройства дифференциального тока
УДТ не сработает, если человек оказался под напряжением, но тока замыкания на землю при этом не возникло, например, при прикосновении одновременно к линейному и нейтральному проводникам защищаемой цепи. Предусмотреть защиту от таких прикосновений невозможно, так как нельзя отличить протекание тока через тело человека от нормального протекания тока в нагрузке. В подобных случаях действенны только механические защитные меры (изоляция, непроводящие кожухи и т. п.), а также отключение электроустановки перед её обслуживанием.
УДТ, функционально зависимое от напряжения сети, нуждается в питании, которое получает от защищаемой цепи. Поэтому потенциально опасной является ситуация, когда выше УДТ произошёл обрыв нейтрального проводника, а линейный остался под напряжением. В этом случае УДТ будет неспособно отключить цепь, так как напряжения в защищаемой цепи недостаточно для функционирования. УДТ функционально не зависимое от напряжения свободно от указанного недостатка.
Расчет необходимого дифференциального тока
Каждая модель УДТ срабатывает при определенном уровне дифференциального тока, возникающего между двумя жилами электрокабеля.
Для примера возьмем такие данные: стиральная машина 2,4 кВт, освещение 1,1 кВт и другие приборы 2,8 кВт. Пусть длина кабеля к каждой группе бытовых устройств будет равна 12 м.
Согласно этим рекомендациям, номинальный ток утечки УДТ должен быть в три раза больше рассчитанного. Если не соблюсти это правило, то возможны частые ложные срабатывания УДТ, что будет создавать проблемы для потребителей (т.е. вас).
Такие характеристики приборов обеспечат нормальное функционирование техники и обезопасят людей от электротравмы. Не рекомендуется для этих целей устанавливать УДТ с параметром выше 30 мА.
Если не хотите считать самостоятельно то в интернете есть онлайн-калькуляторы.
Расшифровка надписей на устройстве дифференциального тока
Устройство дифференциального тока имеет имеет на своём корпусе всю необходимую для правильного выбора и эксплуатации информацию.
Маркировка наносится на лицевой (передней) стороне корпуса УДТ нестирающейся краской, благодаря чему с параметрами можно ознакомиться даже когда УДТ находится в работе.

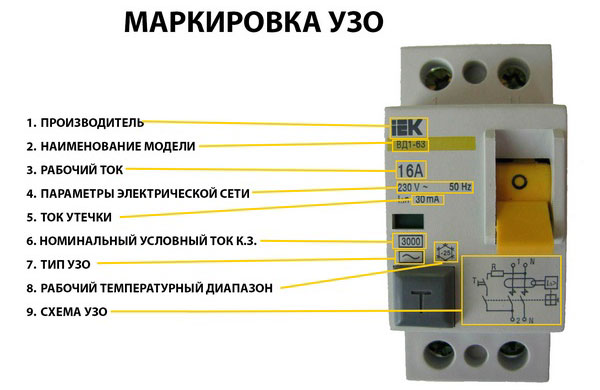

Маркировка на устройстве дифференциального тока выглядит вот так
Обратите внимание, что многая маркировка УДТ схожа с маркировкой автомата.
Иногда производители переносят часть маркировки на боковые стенки корпуса УДТ.
Рассмотрим маркировку более подробно.
Производитель
Первое, что выделяется на лицевой стороне корпуса — это логотип и название производителя. Большинство останавливает свой взгляд именно на этом.
Производители УДТ такие же как и производители автоматов. Поэтому рекомендую брать производителей ABB, Legrand, Schneider Electric
Модель (серия)
На каждом УДТ указывается серия. В ней бывает зашифровано несколько параметров и конструктивных особенностей. Причем каждая линейка может подразделяться на отдельные кластеры, со своими нюансами и отличиями.
Маркировка серии УДТ позволяет найти полную документацию со всеми техническими характеристиками и особенностями модели.
Рабочий ток (номинальный ток)
Чтобы выбрать подходящее значение рабочего тока, необходимо опираться на сечение кабеля домашней проводки и мощность потребителей электроэнергии. Именно от того, насколько большой ток способны пропустить жилы кабеля (провода) через себя и в то же время, какая суммарная мощность всей бытовой техники подключена к этому УДТ, будет зависеть рабочий ток. Всегда в первую очередь ориентируйтесь не на мощность бытовой техники, а на электропроводку!
По рабочему току УДТ бывают на 6А, 16А, 25А, 40А, 63А, 80А, 100А и 125 А.
Для расчёта рабочего тока надо сложить мощности всех потребителей. Как это сделано написано в статье про автоматический выключатель.
Параметры электрической сети
Надписи 230 V или 400 V указывают напряжение, при котором может применяться УДТ.
Значок волны (тильда) означает что УДТ предназначен для работы в сетях переменного напряжения.
Надпись 50 Hz или 60 Hz указывают частоту, при котором может применяться УДТ. Частота может не указываться или на УДТ могут быть указаны две частоты.
Ток утечки (номильный дифференциальный отключающий ток)
Значение дифференциального тока, при котором срабатывает (размыкается) УДТ, т.е. до этой величины УДТ будет работать в режиме «включено».
Обозначается как IΔn или IΔ и число, указывающее пороговое значение тока утечки.
Об токе утечки можно почитать более подробно в нормативных документах. Вот несколько выдержек.
ПУЭ, п.7.1.79: «В групповых сетях, питающих штепсельные розетки, следует применять УЗО с номинальным током срабатывания не более 30 мА. «
ПУЭ, п.7.1.82. Обязательной является установка УЗО с номинальным током срабатывания не более 30 мА для групповых линий, питающих розеточные сети, находящиеся вне помещений и в помещениях особо опасных и с повышенной опасностью, например в зоне 3 ванных и душевых помещений квартир и номеров гостиниц.
ПУЭ, п.7.1.84. Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в квартиру, индивидуальный дом и т.п. рекомендуется установка УЗО с током срабатывания до 300 мА.
ПУЭ, п.7.1.85. Для жилых зданий при выполнении требований п. 7.1.83 функции УЗО по пп. 7.1.79 и 7.1.84 могут выполняться одним аппаратом с током срабатывания не более 30 мА.
СП 256.1325800.2016, А.4.15: «Для санитарно-технических кабин, ванных и душевых рекомендуется устанавливать УДТ с номинальным дифференциальным отключающим током до 10 мА, если для них выделена отдельная линия, в остальных случаях, например при применении одной линии для санитарно-технической кабины, кухни и коридора, следует применять УДТ с номинальным дифференциальным отключающим током до 30 мА.»
Номинальная отключающая способность (предельный ток отключения)
На сегодняшний день УДТ могут иметь номиналы 3 000; 4 500; 6 000 и 10 000 А. Но обычно это 4500 А или 6000 А.
Тип УДТ
Согласно п 7.1.78 ПУЭ
В зданиях могут применяться УДТ типа «А», реагирующие как на переменные, так и на пульсирующие токи повреждений, или «АС», реагирующие только на переменные токи утечки.
Источником пульсирующего тока являются, например, стиральные машины с регуляторами скорости, регулируемые источники света, телевизоры, видеомагнитофоны, персональные компьютеры и др.
Рабочий температурный диапазон
Температурная характеристика УДТ. Чаще указана минимальная температура, при которой УДТ останется работоспособным. Не на каждое УДТ нанесены оптимальные температурные показатели окружающей среды.
Схема УДТ
Схематичное обозначение типа УДТ по типу тока срабатывания. Есть два типа УДТ по зависимости электропитания устройства.
Электромеханическое УДТ не требует подачи электропитания на вводные клеммы. Такое УДТ срабатывает, используя мощность дифференциального тока.
Электронные УДТ, не работают без подачи электропитания на вводные клеммы. В их схеме есть усилитель тока, который не будет работать без стороннего источника.
Правильная схема подключения устройства дифференциального тока и автомата
Некоторые советую подключать сначала вводной автомат, потом счётчик (согласно пункту 1.5.36 ПУЭ). Но счётчик всегда устанавливается перед автоматами/предохранителями, иначе есть риск что электричество будут воровать. И такую схему у вас не примут в эксплуатацию. Если только это всё не размещается в опломбированном боксе.
Схема подключения УДТ с заземлением ничем не отличается от схемы без заземления.
Дифференциальный автоматический выключатель: назначение, виды, маркировка + советы по выбору
Алгоритм действия дифференциальных выключателей строится на обеспечении надёжной защиты от возможных токов утечки. Например, в случаях косвенного касания с токопроводящими элементами или в моменты замыкания токоведущих частей на корпус. К выбору защитного устройства следует отнестись ответственно. Согласны?
Мы расскажем, как грамотно подобрать дифференциальный автоматический выключатель, наделенный расширенным защитным функционалом. В представленной нами статье детально описаны разновидности устройства, способного предотвратить массу угрожающих ситуаций. Даны ценные рекомендации будущим покупателям.
Работа устройства дифференциального тока
Рассматривая стандартную конструкцию УЗО (УДТ), следует особо выделить три главных модуля:
Токоведущие проводники текущей схемы подключаются на контакты суммирующего трансформатора. Учитывая закон Ома, согласно которому сумма всех токов даёт нуль, магнитное действие токоведущих проводников трансформатора взаимно компенсируется.
Магнитного поля, вызывающего за счёт эффекта индукции появление напряжения вторичной обмотки трансформатора, не образуется. Такое состояние соответствует нормальным условиям прохождения тока в схеме.
Однако формирование даже небольшого тока утечки этот баланс нарушает. Область сердечника трансформатора оказывается под действием остаточного магнитного поля. Как результат – вторичная обмотка выдаёт напряжение.
Естественным образом срабатывает расцепитель, преобразующий электрическую величину в механическое действие. Далее срабатывает блокирующее устройство дифференциального тока.
Подобная техника защиты характеризуется как высокоуровневая, потому что разрыв цепи осуществляется независимо от напряжения сети или напряжения вспомогательного источника энергии. Именно такой принцип действия на 100% гарантирует срабатывание защиты в любых обстоятельствах.
Конструкция каждого выключателя дифференциального тока, как правило, оснащается тестовой клавишей. Так называемая «контрольная кнопка» специально выведена на фронтальную панель устройства, чтобы пользователи могли проверять эксплуатационную готовность защитного устройства.
Если клавишу «Тест» нажать, механизм устройства искусственно формирует ток утечки. В этом случае исправный прибор обязательно срабатывает. Обычно кнопкой «Тест» пользуются сразу после установки автомата в схему, при первом подключении электричества. В последующем тестируют по графику, примерно один раз в квартал.
Виды приборов защитного отключения
Разнообразие автоматических дифференциальных выключателей впечатляет. Благодаря такому разнообразию открываются возможности организации эффективной защиты в проектах любого назначения. Рассмотрим несколько примеров конструктивного исполнения УЗО, чтобы оценить все существующие преимущества.
Устройства стандартного исполнения
Основное назначение стандартных приборов, к примеру, серии F, FH – защита обслуживающего персонала. Прямой/непрямой контакт с элементами оборудования, находящимися под напряжением, риск поражения электротоком – подобные ситуации сводятся к нулю, когда применяются выключатели серии F, FH.
Оптимальный выбор для применения в схемах бытовой и коммерческой сферы. Приборы также обеспечивают противопожарную защиту, если существуют риски возгорания кабелей в условиях долговременного воздействия тока утечки.
Этот вид устройств рассчитан для внедрения в сетях переменного тока при минимальных уровнях высоких гармоник и отсутствии постоянного напряжения. Ток нагрузки 16 – 63А, запас механической цикличности – 20000.
Ещё один пример стандартных селективных устройств – серия DS фирмы ABB. Они разработаны для установки и эксплуатации в схемах однофазных сетей. С принципом селективности ознакомит статья, прочитать которую мы очень советуем.
Назначение автоматических выключателей дифференциального тока серии DS – под организацию защитных схем против перегрузок и КЗ. Модули обеспечивают чёткую работу защитных функций на случайное прикосновение к токоведущим линиям или элементам оборудования.
Отличительная черта серийной разработки DS – наличие визуально определяемой индикации, сигнализирующей наличие тока утечки. Это одна из тех конструкций защитного устройства, благодаря которой имеется возможность предупреждать возгорание, сигнализировать о нарушении электрической изоляции. Допустимая нагрузка 6 – 40А. Цикличность – 20000.
«Домашний» дифференциальный выключатель серии АД, БД – продукт немецкой компании «Schneider Electric», был разработан, в первую очередь, для внедрения в состав бытовых электросетей.
Главное предназначение – исключение поражения физического тела электрическим током. Также этот вид защитных устройств вполне эффективно и оперативно защищает электрооборудование, кабели, технику.
Чувствительность автомата на предмет прямых (косвенных) контактов с частями электрооборудования под напряжением соответствует нормативу (30 мА). Стандартная чувствительность (100 – 300 мА) обеспечена и на случай определения токовой утечки в результате возгораний. Удачное решение для оснащения жилых домов и служебных помещений.
Дифференциальные автоматы-моноблоки
Комплексно функционируют устройства-моноблоки, и в этом их главное отличие от стандартных разработок. Охватывают весь спектр защитных функций, которыми должны обладать современные приборы защиты. Правда устройства стандартного исполнения также обеспечивают пользователей широкой функциональностью.
Ярким примером автоматических выключателей дифференциального тока, действующих в комплексной функциональности, являются продукты всё той же компании «Schneider Electric». В частности, модели серии «Multi» – выключатели нагрузки селективного и мгновенного действий.
Автоматы, в зависимости от модели, предназначены для установки в составе распределительных сетей административных (хозяйственных) зданий промышленных производств.
Эти УДТ обеспечивают разрыв цепей при токах утечки от 10 до 500 мА. Конструктивная особенность – возможность регулировки на исключение случайных срабатываний (грозовые разряды, пробой через слой пыли и т.п.).
Защитники от импульсных перенапряжений
Пожалуй, отдельным видом приборов следует считать и конструкторские разработки, подобные автоматическим выключателям, исполнение которых предусматривает защиту против импульсных перенапряжений.
Как правило, этот вид устройств наделяется сверхвысоким быстродействием, уровнем чувствительности 10 – 30 мА на случай срабатывания по факту прикосновения к токоведущим поверхностям. Эти же автоматы гарантируют надежную защиту оборудования от сверхтоков.
Диапазон номинальных токов обычно составляет здесь 6 – 63А при напряжениях 230 – 440 вольт. Коммутационная способность достигает значения 4500А. Конструктивно выпускаются под запитывание через 2 или 4 полюса.
Из той же серии, но несколько модифицированными видятся выключатели с характеристикой «А». Наглядный пример – серия АД12М, где отмечено расширение защитной функциональности. Среди дополнений – функция отключения на случай повышения сетевого напряжения свыше 265 вольт в течение 0,3 секунды.
Следует также отметить, что приборы, наделённые характеристикой «А», имеют существенные отличия от исполнения дифференциальных автоматов с характеристикой «АС». Первый вариант способен реагировать на постоянно-пульсирующий дифференциальный ток и на ток синусоидальной формы.
Мобильные устройства защитного отключения
Промышленность (зарубежная и отечественная) выпускает ещё одну разновидность автоматических дифференциальных выключателей в конструктивном исполнении мобильного типа. То есть речь идёт о переносных устройствах, управляемых дифференциальным током.
Такие мобильные модули выполнены в виде миниатюрного блока, который попросту вставляется в розетку бытового назначения. Между тем, этот вид устройств предназначается под использование внутри помещений, входящих в группу особо опасных (с повышенной опасностью).
Эти приборы нередко устанавливаются как дополнительные модули к уже существующим устройствам защитного отключения.
Этот же вид устройств – переносной конфигурации, рекомендуется применять в бытовых условиях для защиты детей и пожилых людей. Как известно, сопротивление тела молодого и старого организмов несколько отличается от той же величины организма человека среднего возраста.
Поэтому переносные УЗО выполнены конструктивно как приборы, имеющие повышенный уровень уставки срабатывания. Это значение настройки обычно не превышает 10 мА для устройств мобильного типа.
Переносные автоматы, к примеру, серии УЗО-ДП, рассматриваются оптимальной защитой для частной городской и загородной недвижимости – коттеджей, дачных построек, гаражей и т.п.
Маркировка УЗО (УДТ) на корпусе приборов
Нужно заметить, что корпусная характеристика (обозначения на корпусе) современных устройств показывает практически полную информацию относительно электромеханических и температурных параметров приборов.
По сути, пользователю даже нет необходимости обращаться к сопроводительной документации, так как, зная обозначения, все сведения можно получить прочтением информации с фронтальной части корпуса.
Среди обозначений рекомендуется изучить графику, показывающую характеристику автоматов относительно условий функционирования: «А», «В», «АС», «F», которая определяет чувствительность прибора к переменному и постоянному току разной формы.
Аббревиатурное же обозначение приборов часто отражает их типичную и серийную принадлежность. Например, «АД12М» – автомат дифференциальный, серийный номер – 12, модернизированный. Или так: «ВД63» – выключатель дифференциальный, 63 серии.
Правда встречаются модели (как правило, импортные), имеющие несколько запутанную аббревиатуру, скажем – FH200. Здесь: символ F – это серия устройства, H – вариант исполнения корпуса, 200 – серийный номер.
Или ещё пример: прибор, обозначенный аббревиатурой DS. Первый символ понятен без «перевода» – дифференциальный. Второй указывает на принадлежность устройства к разряду селективных устройств.
Вопрос выбора между дифференциальным автоматом и УЗО требует детально изучения. Рекомендуем ознакомиться с материалом, разбирающим их отличия, специфику использования, а также преимущества с недостатками.
Как выбрать устройство дифференциального тока?
Выбирают устройства дифференциального тока аналогично тому, как делают это, к примеру, с автоматическими выключателями.
То есть выбор делается на основании традиционных критериев подбора электрооборудования подобного типа:
Для применения в условиях привычного быта обычно выбор приходится на однофазные приборы характеристики «АС» или «А». Для использования на бытовых сетях жилых строений лучше брать устройства чувствительностью 10-30 мА (на прикосновение) и 100 мА (пожарная защита и КЗ). Корпусное исполнение – максимально удобное под монтаж и в плане эксплуатации.
Следует отметить: устройство дифференциального тока монтируется всегда последовательно с автоматическим выключателем. Поэтому токовые характеристики обоих приборов должны совпадать либо номинальный ток УДТ должен быть выше.
Выводы и полезное видео по теме
Еще больше интересной информации об устройстве, видах и принципе работы диффавтоматов можно узнать из следующего видеоролика:
Защитные устройства дифференциального тока фактически являются автоматическими выключателями, дополненными чувствительной системой определения токовой утечки.
Подобными приборами в обязательном порядке необходимо оснащать электросети, исполнение которых сопряжено с риском контакта людей и токоведущих частей оборудования. Схемы современного исполнения по умолчанию предполагают внедрение УДТ.
