Всё по мобильным тепловизорам, и их выбору.
Задался вопросом по тепловизору, и тут меня смутила высокая цена, вроде как на первый взгляд простой прибор с камерой.
Так вот, напишу сразу, по опыту изучения этой темы.
Цена тепловизора, на начальной стадии зависит от вида:
1-Чувствительного элемента — болометрической матрицы, которая позволяет, переводить излучение ИК-диапазона в электрический ток.
Болометрической матрица, нежная, сложная и дорогостоящая деталь тепловизора.
От разрешения матрицы зависит качество получаемых термограмм, а именно точность и детализация измерения температуры.
2- Используемые линзы и их качество, а потом всё остальное добавляет в эту цену.
Основные критерии при выбора тепловизора
www.sotes.ru/info/article…018/kak-vybrat-teplovizor
Один из топовых Seek thermal, с разными разрешениями от 15 т.р до 35 т.р
Тепловизор для смартфона Seek Thermal Compact против Flir One (gen 2) и китайца
Другие такого типа идут уже примерно от 7 т.р до 15 т.р
Модель: HT-102 и.т.д
ru.aliexpress.com/item/33…7&ws_ab_test=searchweb0_0, searchweb201602_0_10910_453_10911_454_10914_10915_10618_536_317_537_319_10059_10696_10084_10083_10887_10307_321_322_10065_10068_10301_10103_10884, searchweb201603_0, ppcSwitch_0&algo_pvid=4660daa1-384d-45fc-ad16-b4ef5d1837f2&algo_expid=4660daa1-384d-45fc-ad16-b4ef5d1837f2-3
Видео обзор:
The FLIR One: что умеет тепловизор для телефона?

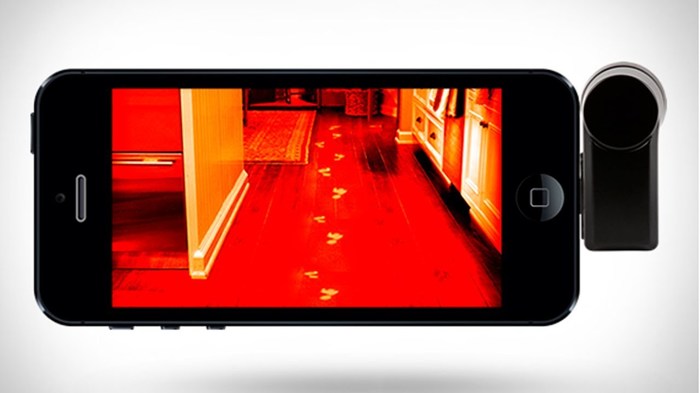

Инфракрасная камера для телефона, вмонтированная в кейс — неплохая идея, которая была реализована создателями The FLIR One. Один из экземпляров устройства попал в руки журналистов Wired, которые и составили довольно подробный обзор возможностей устройства.
Сразу стоит сказать, что FLIR One пока выпущен только для смартфонов Apple, iPhone 5 и iPhone 5S. Сейчас уже существуют аналоги, которые подходят для многих других моделей смартфонов, включая Android-смарты. О таких аналогах будет опубликована одна из последующих статей, а сейчас давайте посмотрим на возможности FLIR One.
Собака и тепловой след места, где она спала
Сам гаджет — монофункциональный, у него единственная задача — сделать тепловое излучение видимым на дисплее смартфона. При этом изображение можно настраивать.
Можно ли выбрать различные режимы просмотра?
Да, есть возможность выбора серой цветовой гаммы, привычной многим картинки тепловизора «радуга» (так этот режим назвали разработчики) и режим с отображением наиболее «горячих» мест.
Что по поводу камеры?
Собственно, в корпусе FLIR One установлено две камеры: обычная и тепловизор. Разрешение тепловизора 80*60, обычной камеры 640*480. Что касается тепловизора — то такой режим является стандартом для многих моделей инфракрасных камер.
Для того, чтобы сделать изображение более качественным, ПО устройства сводит две «картинки», от тепловизора и обычной камеры, воедино. Ниже два изображения одного и того же пса: гибридное и с использованием только инфракрасной камеры.
Само собой, если использовать FLIR One в полной темноте, то обычная камера окажется бесполезной, так что будет работать только инфракрасная камера.
И да, FLIR One может писать видео! Правда, только с fps=8.1
Есть ли более качественные тепловизоры?
Конечно. Но это — одна одна из наиболее мобильных моделей, которая всегда с собой. FLIR One можно использовать и с практической целью, и для развлечения — например, показывать детям, что такое тепловое излучение.
Кроме того, полученное изображение легко можно просмотреть на любом современном устройстве с дисплеем.
Аккумулятор
У FLIR One — собственная батарея, гаджет не потребляет ресурс батареи смартфона, это плюс. Но нужно понимать, что и заряжать FLIR One придется отдельно от аппарата, так что вместо одного заряжаемого гаджета получаем два.
Отрицательным моментом является то, что для зарядки тепловизора придется его отключать от телефона.
Не делает ли кейс FLIR One смартфон Apple слишком громоздким?
В общем-то, толщина FLIR One + iPhone превышает толщину самого смартфона (над этим утверждением поработал Капитан Очевидность). Но в карман система входит по-прежнему легко, да и все это не выглядит отталкивающе толстым, iPhone с таким кейсом смотрится нормально.
Нужно ли приложение для работы с устройством?
Да, необходимо скачать приложение FLIR One для iPhone. Приложение позволяет использовать камеру, измеряет температуру и позволяет получать фото и видео. Всего для FLIR One выпущено 4 приложения.
CloseUp. Это приложение необходимо для случая, если вы собираетесь снимать что-то с расстояния меньше 1 метра. Результаты съемки без CloseUp и с этим приложением — ниже.
Paint. Это приложение с оригинальным названием было разработано для развлечения. Прикосновениями пальца к дисплею можно превращать обычное изображение в «тепловое».
Panorama. Собственно, все ясно уже из названия.
Timelapse. Используется для получения изображений через определенный временной интервал.
Для чего можно использовать устройство?
Кстати, предприимчивые специалисты по информационной безопасности нашли еще одно применение устройству:
Технические характеристики
Где можно купить?
В США гаджет продает сам разработчик, в России FLIR One можно заказать у Medgadgets.
Не мерзни! Проверь квартиру тепловизором. Подборка мобильных тепловизоров для смартфонов Android
Как проверить помещение на утечки тепла? Дует из-под окна? Тепловизор для смартфона поможет найти источник холода, обнаружить причину недогрева или охлаждения, воздушные пробки в трубах, утечки тепла, нарушения теплоизоляции стен. Простая мобильная приставка для коннектора USB-C или для подключения через Wi-Fi к смартфону или планшету на Android позволяет провести быструю диагностику вашей квартиры, дома, проверить крышу или окно, работоспособность систем тепло- и водоснабжения, оценить эффективность теплого пола, неисправность электропроводки, места локального перегрева или переохлаждения объектов. За счет специальной болометрической матрицы тепловизионные камеры позволяют изменять температуру поверхности любых объектов показывая картину распределения в целом.
Тепловизионные камеры отличаются интерфейсами для подключения, разрешающей способностью тепловизионной матрицы, частотой обновления изображения. Обратите внимание, из-за таможенных правил стало достаточно тяжело привезти тепловизор из-за рубежа, в особенности из США и Европы. Поэтому есть смысл приобретать тепловизор из Китая или из России. В последнем случае вы еще и экономите на ввозных пошлинах, которые составляют дополнительные 15% от превышения лимита стоимости посылки. Лимит составляет 200 евро — практически все модели тепловизоров попадают под эту пошлину. Так что есть смысл выбирать уже растаможенные со склада в РФ.
Для полноты картины отмечу, что продаются смартфоны с уже встроенным тепловизором, например, CAT S60, CAT S61, Blackview BV6600 Pro и подобные. А также модели тепловизионных приставок для смартфонов на базе iOS, и автономные модели тепловизионных камер, которые не подключаются к смартфонам. Подобные модели остаются за рамками данной статьи — в подборке будут исключительно подели для смартфонов и планшетов с приложением под Android.

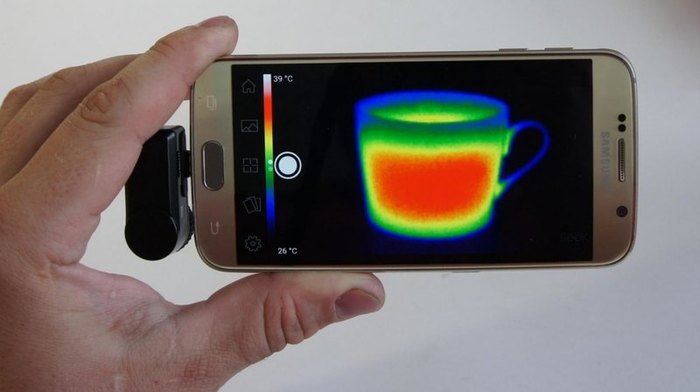

Тепловизор для смартфона Seek Thermal Compact
Модель Seek Thermal Compact — это самый бюджетный в линейке мобильных тепловизоров, подключаемых к вашему смартфону или планшету. Подключается к смартфону через MicroUSB коннектор напрямую или через кабель удлинитель. Для смартфонов с USB-C можно использовать соответствующий переходник. Данная модель — доступный инструмент для диагностики тепловых утечек, подойдет для быстрого поиска источника в случаях: «откуда дует» и «почему так холодно». Пример использования модели Seek Thermal Compact в термоинспекциях.
Тепловизор для смартфона FLIR One Pro
Альтернативный вариант тепловизионной камеры в виде приставки для смартфона. Это модель FLIR One Pro (модель Gen 3, то есть третье поколение матрицы). Подходит для мобильных телефонов и планшетов на Android. Для подключения используется USB Type-C коннектор (можно использовать кабели-удлинители). В устройстве установлена небольшая батарея и перед использованием требуется подзарядить. Дополнительная камера видимого диапазона позволяет проводить детальный анализ распределений температур с наложением контуров объектов (патентованная технология FLIR)
Тепловизор для смартфона UNI-T UTi120
Достаточно свежая и относительно недорогая модель тепловизионной приставки для смартфона от UNI-T. Модель UNI-T UTi120 выполнена в виде ассиметричного модуля с коннектором USB-C, хорошо заметна специальная линза из халькогенидного стекла. Особенность модели — это частота обновления в 25 Гц, что гораздо выше аналогичного параметра у Seek или Flir.
Тепловизор для смартфона HTi HT-301
Еще одна зарекомендовавшая себя с хорошей стороны модель тепловизионной приставки от Hti Xintai. Это мобильный тепловизор с высоким разрешением болометрической матрицы и высокой частотой обновления картинки. По ссылке на выбор сразу три модели HT-101/201/301, но есть смысл брать именно топовую HT-301 из-за высокого разрешения матрицы.
Тепловизор для смартфона HTi HT-102
Наиболее бюджетный вариант мобильной приставки с тепловизионной камерой для смартфонов с USB-C — модель HTi HT-102. Модель из самых простых, имеет низкое разрешение матрицы, но дополнительно оснащена камерой видимого диапазона. Примеры получаемых изображений можно посмотреть по ссылке.
Тепловизор для смартфона Infisense P2
Достаточно свежая модель мобильного тепловизора Infisense P2 от InfiRay. Подходит для смартфонов на Android с коннектором USB Type-C. В плюсах могу выделить крупную линзу, компактные размеры устройства, а также высокое разрешение матрицы и частоту обновления изображения 25 Гц.
Тепловизор для смартфона InfiRay T3 Pro
Топовая модель мобильного тепловизора от InfiRay — модификация InfiRay T3 Pro. Подключается через USB-C, имеет высокое разрешение матрицы в 384 х 288 точек. Частота обновления заметно выше, чем у аналогов от Seek или Flir в этом ценовом диапазоне. Приложение InfiRay Outdoor позволяет проводить детальный анализ распределений температур поверхности объектов.
Тепловизор для смартфона Seek Thermal Compact Pro
В отличие от базовой версии Seek Thermal Compact, продвинутая модель Seek Thermal Compact Pro оснащена матрицей высокого разрешения и линзой с узким углом обзора, что позволяет проводить детальную оценку объекта. Такие тепловизоры используются для ремонта печатных плат ноутбуков и компьютеров, для инспекции электрошкафов, для поиска неисправностей в механике и т.д. Тестирование и пример использования Seek Thermal Compact Pro можно посмотреть по ссылке.
Тепловизор для смартфона InfiRay P200 (с Wi-Fi)
Далеко не всегда удобно работать с подключенной камерой через USB-C или MicroUSB. Для удобства можно использовать кабели-удлинители. Новый уровень удобства обеспечивают мобильные тепловизионные камеры с подключением через W-Fi сеть. Одна из самых доступных — это InfiRay P200. Имеет поворотный модуль с дополнительной камерой видимого диапазона, а также возможность подключения и управления из приложения смартфона или планшета.
Тепловизор для смартфона Seek Thermal Shot (с Wi-Fi)
Аналогичная модель есть и у Seek Thermal — мобильный тепловизор Seek Thermal Shot со встроенным Wi-Fi модулем и камерой видимого диапазона. Может работать как в автономном режиме, так и с удаленным управлением из приложения со смартфона или планшета. Примеры снимков в отдельной статье.
Определяемся с бюджетом и добавляем выбранные модели в корзину. Заранее определитесь, как будете подключать тепловизор: через USB-С коннектор напрямую, через кабель-удлинитель, через адаптер USB-C на MicroUSB, или через Wi-Fi. Тепловизоры с дополнительной камерой видимого диапазона позволяют совмещать изображения, накладывая температурное распределение на объекты. Указанной точности приведенных моделей достаточно для измерения относительной температуры в квартире и для поиска утечек тепла. Выраженный эффект обнаружения утечки тепла может быть достигнут при значительной разнице температур внутри и снаружи, например, в ветреную или морозную погоду.
С другими тестами и обзорами гаджетов, а также подборками оборудования вы можете ознакомиться по ссылкам ниже и в моем профиле.
В чем польза мобильного тепловизора
Современный тепловизор устроен довольно просто: объектив, тепловизионная матрица и электронный блок обработки сигнала (из-за специфики инфракрасного диапазона в тепловизорах нужно проводить более сложную обработку сигнала, чем в видеокамерах). В нашем варианте большую часть вычислений берет на себя мобильный телефон, процессор которого не уступает по мощности современным компьютерам. Миниатюрные матрицы тоже сильно дешевле полноразмерных. Остается только объектив. Объективы в тепловизорах непростые: традиционное стекло абсолютно непрозрачно для инфракрасного излучения. Смотреть с помощью тепловизора сквозь оконное стекло не более результативно, чем сквозь зеркало: вы увидите то, что у вас за спиной. Поэтому для изготовления тепловизионных объективов применяется очень дорогой материал — чистый германий. Рыночная цена оптического германия — около 2000 долларов за килограмм.
Из этого количества можно изготовить 400-граммовую линзу. Например, чтобы разглядеть на расстоянии 1 км человека, требуется объектив с входной линзой не менее 100 мм, который стоит около 7000 долларов. А объективы мощных военных тепловизоров, которые устанавливаются, например, на вертолеты, могут стоить и под 100 000. Но это не наш случай: линза у мобильного тепловизора не из германия, а из нового материала — халькогенидного стекла, что и позволяет удешевить производство. Однако это не мешает камере видеть, как указывается в инструкции, на расстоянии до 550 м. На тестах мы снимали виды Москвы, и многие объекты просматривались на гораздо большей дистанции. Прогресс техники в этой области действительно впечатляет.
Компактный тепловизор в хозяйстве зажиточного мужчины — вещь полезная, технологичная и увлекательная. Особенно если есть свой дом. Собственно, главное применение тепловизоров в гражданской сфере — поиск тепловых утечек. Достаточно зимой обойти с тепловизором загородный дом, как сразу станет ясно, где ваши деньги вылетают на мороз. Или почему в одной части дома постоянно жарко, а в другой — холодно. Можно без труда найти неисправности в электропроводке — где она критически греется, там потенциальный источник возгорания. Уже два этих применения полностью окупают прибор. Опять же посмотреть, что ночью творится на участке: никто из теплокровных незамеченным не останется. Ну и конечно, охота. И поиск подранков, и разыскивание дичи, и помощь потерявшимся в лесу — через тепловизор лес буквально оживает. Нигде почему-то не пишут еще про одно полезное свойство мобильного тепловизора — мгновенное определение температуры домашних. Мало того, что он показывает температуру гораздо быстрее и точнее, чем обычный градусник, но можно и точно локализовать источник воспаления. И безусловно, никто не отменял художественную фотографию — городские пейзажи выглядят великолепно.
Мобильный тепловизор Infiray T2 Search: обзор и тестирование
Ещё совсем недавно тепловизор с частотой обновления 25Гц, ручной регулировкой фокуса, приемлемым разрешением матрицы, да ещё и в компактном корпусе — считался чем-то невообразимо фантастическим. Теперь это стало обычной реальностью — Infiray в этом году выпустила несколько моделей мобильных тепловизоров, в которых уже реализованы эти удобные возможности. Одну из этих моделей сегодня рассмотрим в этом обзоре, заодно увидим на примерах, где этот инструмент может быть полезен.
Содержание
Основные характеристики
Разрешение матрицы — 256х192
Частота кадров — 25к/с
Фокус — регулируемый
Угол обзора — 19.6° (горизонталь) 14.7° (вертикаль)
Чувствительность NETD — 50mK
Чувствительность MRTD — 500mK
Распаковка, комплектация
Поскольку устройство недешёвое и хрупкое, то и упаковка соответствующая, с массивными поролоновыми уплотнителями. Здесь за сохранность содержимого волноваться не приходится.
Упаковка с тепловизором изначально запечатана в плёнку и опломбирована.
Тепловизор выполнен в форме компактного модуля к смартфону, подключаемого через USB-C порт. Его размеры весьма маленькие, это один из самых компактных модулей тепловизора. Его размеры примерно 26х26х26мм, а вес чуть превышает 20 грамм.
Корпус устройства выполнен из металла. Объектив закрыт защитной заглушкой.
Объектив сделан из дорогостоящего металла германий — такой материал не пропускает видимый спектр в отличии от более дешёвого в производстве селенида цинка. Фокусное расстояние 9мм, — это означает узкое поле зрения и более увеличенную видимость дальних объектов (например, человека можно определить на 150 метрах, кабана на 200 метрах, а засечь движение человека и вовсе на 870 метрах). Диаметр объектива около 10мм. Кольцо регулировки фокуса с накаткой, имеет приятный плавный ход, вращение происходит по резьбе.
Установленная микроболометрическая матрица собственного производства Infiray, её разрешение 256х192. Размер отдельно взятого пикселя матрицы 12мкм, что производитель записывает в преимущества над матрицами с размером пикселя 17мкм.
Комплектация спартанская. Это кабель удлинитель USB-C с «Ж» на «М» и небольшой жёсткий кофр на молнии с ложементом из пенистого материала. Раньше продавец комплектовал тепловизор только кабелем и кофром. Теперь ко всему этому он добавляет также ручку-держатель с лазерным целеуказателем.
Приложения для смартфона (Search, Xtherm, HTI)
Во время работы тепловизор может издавать щелчки — это нормально, поскольку прибору необходимо периодически производить перекалибровку матрицы с помощью электромагнитного затвора, который поднимаясь и опускаясь, как раз и издаёт эти щелчки.
Search
Это приложение прямо так и называется, оно есть в PlayMarket, либо можно скачать через QR-код из комплектной инструкции. Приложение создано специально для этой модели тепловизора, оно имеет минимум настроек. Имеется возможность отображение температур в трёх точках (минимум, центральная, максимум), захват скриншота, запись видео в разрешении 1440х1080 (кодек AVC, 10Mbps), отображение картинки с камеры смартфона, калибровка матрицы в один клик. Это приложение в первую очередь рекомендуется для внешних вылазок на природу, охоты или поисково-спасательных операций, так как палитра «горячий белый/красный» здесь наиболее контрастно отображает картинку, чем через два других приложения.
В этом приложении доступно 5 цветовых палитр:
xTherm
Ещё одно приложение от того же производителя, с увеличенным функционалом. Здесь можно добавить на экран большее количество точек замера температуры, присутствуют дополнительные настройки коррекции влажности, отражения объекта, излучения. Это приложение можно рекомендовать, кому мало функционала Search
В xTherm имеется на выбор 6 цветовых палитр:
Приложение, как намекает название, взято от тепловизора совершенно другого бренда. Хотя по неофициальной информации, Infiray как раз и поставляет свои матрицы для HTI. Программу также легко можно найти и скачать из PlayMarket’a. Набор настроек идентичен приложению xTherm, только организация меню отличается. Можно рекомендовать, как альтернативу xTherm. Набор палитр здесь также идентичен.
Приложения для Windows (xTherm Demo, Fix Dead Pixel)
xTherm Demo
На странице с товаром продавец упоминает про некий SDK, что намекает на то, что тепловизор может работать и функционировать из-под популярной настольной ОС. По запросу в чате магазина продавец предоставил легковесный ZIP-архив с exe-шником и необходимой для нормальной работы библиотекой. При запуске появляется окно интерфейса с немалым количеством настроек. По названию xTherm Demo понятно, что это сырое приложение, однако оно работает стабильно, если не трогать некоторые настройки (например, не выбирать кодеки со сжатием при записи видео). Для инициализации тепловизора необходимо нажать Scan, затем Start, после чего появится LiveView-изображение.
Fix Dead Pixel
Битый пиксель на матрице тепловизора был обнаружен спустя короткое время после распаковки устройства. Со временем эта чёрная точка слева наверху стала сильнее обращать на себя внимание, особенно после частых случаев залипания маркера минимальной температуры к этому пикселю.
Решено было пообщаться с продавцом на тему решения этой проблемы. В этот же день он мне прислал специальную утилиту, которая сканирует матрицу тепловизора и исправляет найденные битые пиксели. Утилита на китайском языке, но в комплекте прилагался документ с переводом на английский. Перед подключением тепловизора к USB, необходимо навести его на строго однородную область. Ползунок в самом низу на втором скриншоте отвечает за чувствительность поиска этих самых битых пикселей (левее — усилить чувствительность, правее — ослабить). Пользоваться данным ПО следует крайне осторожно, так как здесь после предполагаемого исправления проблемных пикселей, утилита прошивает карту с исправленными пикселями во внутреннюю Flash-память модуля тепловизора.
Термограммы с тепловизора, примеры
Первое, на что подсознательно наводится тепловизор при первом включении — рука.
Чувствительность
Параметр NETD, судя по характеристикам, имеет весьма приличную чувствительность — 50mK, и матрица способна замечать даже незначительную разницу температур, поэтому легко можно увидеть своё тепловое отражение на линолеуме, либо тепловой отпечаток руки и ноги (в носке) на поверхности, а пальцем руки можно даже попробовать что-то написать, тепловым отпечатком.
Горячая и холодная вода
Горячая вода через тепловизор кажется раскалённой лавой, холодная же похожа на чернила. При перемешивании холодной и горячей воды получается очень красивое зрелище.
Горячее и холодное рядом
Слева замороженная рыба, справа чуть остывший кофе. На заднем плане стоит тёрка с блестящей поверхностью, сама по себе она не нагретая, однако хорошо видно тепловое отражение бокала с кофе. Этот момент надо учитывать при оценке объектов через тепловизор.
Трубы с горячей водой
При осмотре труб или радиаторов отопления можно наблюдать, насколько равномерно они прогреваются и на основе этого судить о количестве воды в системе или протечках.
Теплоизоляция дома
Обследуя окна, двери, полы и потолки, можно понять, в каких конкретно местах требуется утепление. И опять же, находясь снаружи обследуемого дома, видеть, где происходят тепловые утечки.
Теплотрасса под землёй
Невооружённым глазом это не заметно, но через тепловизор можно увидеть, где именно проходит теплотрасса и работает ли она вообще.
Системный блок компьютера
Через стекло тепловизор не видит, он видит — только прямое тепловое излучение. Можно снять стеклянную боковую панель и посмотреть, как греются компоненты. Можно даже без труда отгадать, какая башня охлаждает процессор. Самый горячий компонент с данного ракурса — SSD M2 накопитель под башней.
Видеокарта Nvidia 9400GT
Это уже другая сборка, открытый тестовый стенд с установленной видеокартой Palit 9400GT в стресс-тесте FurMark. Сразу видно, какие компоненты греются сильнее остальных.
Включенный ноутбук
Здесь также можно смотреть, где именно происходит максимальный нагрев и вооружившись данной информацией, предупреждать возможные проблемы.
Разобранный USB-хаб с подключенными накопителями
Прочее оборудование при нагреве
У LED-проектора температура в пределах нормы — 65°С, а вот у дешёвого блока питания 12В, рассчитанного якобы на 1А выходного тока, расходуются все 2А тока, а нагрев критический и скоро достигнет все 100°С. Блоком питания тестово запитывалась светодиодная лента в бобине (чего делать настоятельно не советую) — греться будет сильно. Но я сделал снимок этого плохого примера.
Возможности макро, палец, SMD-компоненты
Теперь посмотрим, какая будет видимость при максимально близком приближении объектива тепловизора к объекту. С регулируемой фокусировкой, детализация оказалась настолько высокой, что можно рассмотреть дактилоскопические линии на пальце… Минимальная дистанция фокусировки при этом на уровне 3см.
В ремонте электроники мелкие компоненты также хорошо заметны, как например греющийся стабилизатор в корпусе SOT-23, а вокруг него находится массив резисторов и конденсаторов в корпусе 0402. На фотографии платы старого кнопочного телефона выделил данный участок.
Микросхема в корпусе TQFP64, повреждённая, под замену. Это контроллер в одной из беспроводных клавиатур.
Микросхема VL815, функционирующая в хабе, который показал выше. Она исправна.
Поиск работающих камер видеонаблюдения
Довольно узконаправленная задача, но иногда имеет место быть, особенно для параноиков. Камеры во время работы потребляют немало мощности и вследствие хорошо греются, что сразу видно через тепловизор. На данных снимках купольная IP-камера.
Автомобили, удалённый мониторинг
На примере ниже хорошо видно, какой автомобиль стоит на стоянке давно, и какой припарковался здесь совсем недавно — его выдаёт пока ещё не остывший двигатель. Кстати, в зимнее время, когда необходимо разогреть мотор машины, из дома при прямой видимости можно удалённо мониторить состояние нагрева, что весьма удобно.
Жилая многоэтажка, дистанция 103 метра
Построили несколько лет назад. На здании хорошо виден вертикальный деформационный шов.

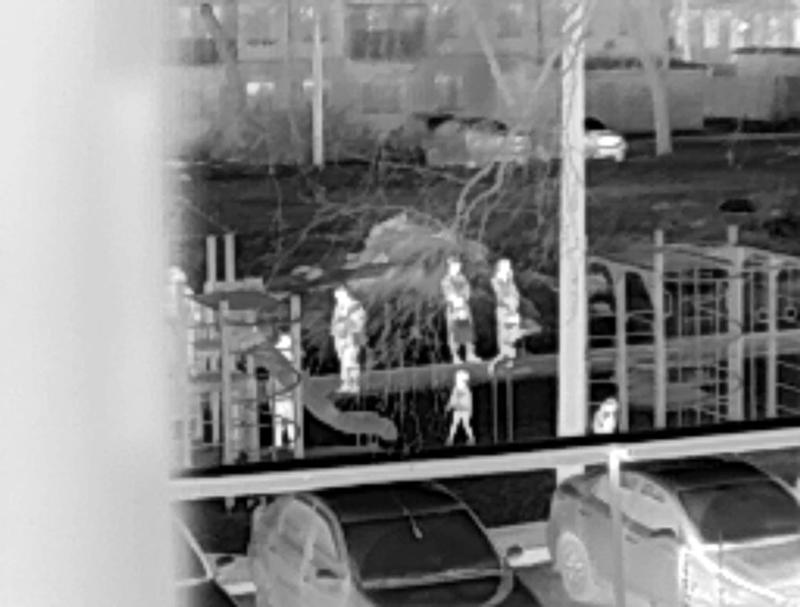

Двор с людьми, дистанция 20-25 метров
Человек вдалеке, дистанция 80 метров
Далеко не предельная дистанция, на которой можно легко определить человека. Выделено желтым кругом.
Человек на дороге через лес
Лесная растительность довольно однородная и человек (либо животное) на её фоне будет различим достаточно хорошо. Однако если человек окажется с другой стороны массивной растительности, то его будет видно частично или не будет видно совсем, поскольку прямое тепловое излучение будет блокировано листьями. Необходимо учитывать это, если проводите поисковые мероприятия.
Животное: кошка, дистанция 20 метров
Животное: собака, дистанция 5 метров
Птица: утки, дистанция 10 метров
Сравнение с HTI HT-301 на дальней дистанции
На одном из форумов было найдено весьма интересное парное сравнение снимков, сделанных через T2 Search и HT-301 из одной точки на крыше здания. Следует сказать, что T2 Search (ч/б снимок слева) оснащается матрицей разрешением 256х192, а более дорогая модель HT-301 (цветной снимок справа) — 352х288.
Если подогнать снимки под реальное физическое разрешение матриц, то картина примет следующий вид. Слева я расположил 100%-кропы с каждого снимка, с расположением транспортного потока. И здесь мы наблюдаем интересный эффект — фрагмент с тепловизора с меньшим разрешением показан более крупно и детальнее, чем фрагмент с тепловизора с большим разрешением. Как так получилось? Всё дело в объективах, а точнее в фокусном расстоянии. В HT-301 установлен объектив с меньшим фокусным расстоянием, что даёт шире поле зрения и дальние объекты соответственно будут мельче. В T2 Search установлен уже длиннофокусный объектив, который напротив — даёт узкое поле зрения и дальние объекты будут видны гораздо крупнее, несмотря на матрицу с относительно небольшим разрешением. Подвоха здесь нет, просто данные тепловизоры рассчитаны под немного разные задачи.
Видео
Выводы
Infiray T2 Search — весьма интересная модель с плавной картинкой 25Гц и регулировкой фокуса, позволяющим «выжать» резкость из каждого пикселя. Здесь реализовано грамотное соотношение большого фокусного расстояния объектива и небольшого разрешения матрицы, от чего на дальних дистанциях он легко может тягаться с почти вдвое более дорогой моделью HT-301, у которой разрешение выше. Хотя изначальное предназначение модели T2 Search — поисковые мероприятия в условиях природы (о чём и намекает его название — Search), инструмент также весьма неплохо справляется и с обычными инженерно-бытовыми задачами, как нахождение нагревающихся фрагментов оборудования, ремонт электроники, обнаружение тепловых контуров и поиск тепловых утечек.
