Маленькое устройство, решившее большую проблему. Кондуктор для мебели

Точное сверление. Даже без разметки. Даже неподходящим сверлом. И даже дрелью с биением патрона. И все это быстро. Около 200 отверстий я просверлил, и ни одно из них не оказалось дыркой. Как такое возможно? Сейчас расскажу.

Однажды я купил шкаф в Икее. Как любят шведы, продавался он в картонной коробке, в виде стопочки досок и пакетика с фурнитурой. Быстренько его собрав, я решил, что эти доски мало чем отличаются от мебельного щита из Леруа Мерлен, только нарезаны по нужному размеру и просверлены отверстия под крепеж — а цена выше в несколько раз. При этом нарезать листовой материал можно в том же Леруа почти за спасибо.

Потом мы делали ремонт и долго не могли решить, куда пристроить стиральную машину. В ванной ей не хватало места, кухню хотелось освободить для более важных вещей, в прихожей она не смотрелась… Вот если б спрятать ее в тумбу, это решило бы проблему. Но где взять тумбу с внутренним размером 60 см? Готовой нигде не продается, и я решил смастерить ее сам. Тот первый опыт был не вполне удачный. Тумба собиралась на эксцентриковых стяжках и конфирматах (это такие шурупы для дсп). Для эксцентриковой стяжки нужно просверлить два отверстия в перпендикулярных плоскостях с пересекающимися осями. Пару раз я промахнулся со сверлением, отверстия пришлось рассверливать, чтобы все совпало, а, стало быть, появились люфты. Одно отверстие и вовсе вышло сквозным, чуть пол не просверлил. Тумбу я конечно собрал, но появилось понимание, что не все так просто. А тумба при отжиме машинкой подпрыгивает и дребезжит.

И тут грянул новый ремонт. На этот раз требовалось соорудить мега-шкаф. Он должен быть широким (более 2 м.) глубоким (76 см. в глубину), сделан должен быть из березовой фанеры 21мм, и самое главное — нижняя часть не должна иметь цоколь. Идея состоит в том, чтобы в нижнюю секцию шкафа вкатывались тумбы на колесиках. Это здорово упрощает загрузку вещей в такой глубокий шкаф. Позволяет быстро выкатить, скажем, тумбу с инструментами и прикатить ее к месту ремонта. Или тумбу с книгами к письменному столу. И не бегать за каждой мелочью в шкаф. Вот примерно так это должно выглядеть:

(дверцы и ящички/полочки условно не нарисованы, но они будут)

Конечно, такие ноги мигом разъедутся без крепления к единому основанию, и шкаф рухнет. Чтобы этого не произошло, шкаф монтируется на несущую стену дома, всю нагрузку несет она. Это снимает вопрос задней стенки. Это позволит при необходимости заменить напольное покрытие, не вытаскивая шкаф из комнаты. Просто выкатываем тумбы, снимаем нижнюю часть перегородок, а остальной шкаф продолжает висеть на стене.

Все эти мои хотелки, все вместе и каждая по отдельности, отпугивали потенциальных изготовителей шкафа. Фирм, изготавливающих мебель полно, но почти все гонят шкафы из дсп 16 мм, глубиной 600, все по более-менее стандартным чертежам, а заказчику позволительно лишь выбрать цвет дсп и узор на створке. Так стало ясно, что всю работу предстоит сделать мне самому. Но старая травма с тумбой под стиралку давала о себе знать, и на этот раз я решил не оставить себе шансов на ошибку. Базовые элементы крепежа всей конструкции — двойная эксцентриковая стяжка и винт с бочкообразной гайкой. А это значит, что сверлить придется много и сверлить нужно точно. Поэтому был приобретен герой моего обзора: кондуктор для сверления под эксцентриковую стяжку.

Кондукторов для сверления торца доски много. Есть параллелограммного типа, есть такие типа рогатки (долго объяснять, своей фотки у меня нет, а чужие прикладывать к обзору тут не разрешают, так что найдете в интернете, если надо), в общем выбор большой. Но кондуктор, который позволял бы сверлить сразу два отверстия именно под стяжку, я нашел только этот. Посмотрим, что же мне прислали:

Жесткий пластиковый кофр, внутри поролоновая подкладка и инструменты в пакетиках.

Два сверла по дереву на 8 и на 10 мм, одно сверло форстнера на 15 мм, ограничительные муфты для них, несколько шкантов, ключ для гаек, шестигранный ключ для фиксации ограничительных муфт, и собственно сам прибор.

Вот он. Штука довольно увесистая, из литого металла, скорее всего чугуна. Фиксируется на доске винтовым зажимом. На дешевых струбцинах тарелка держится за счет развальцовки винта, со временем она отваливается или продавливается, винт начинает царапать доску. Здесь такого не произойдет. Тарелка из толстой стали, она гладкая и ровная, фиксируется винтом. Время показало, что ей можно зажимать даже окрашенную доску из мягкого дерева, следов не остается.

Максимальная толщина зажимаемой доски порядка 50 мм.

В прорезях корпуса перемещаются и фиксируются гайками две втулки. Одна для сверления 8 мм, со стороны торца доски.

Минимальный отступ оси сверлимого отверстия от поверхности доски — 5 мм.

Максимальный — 37 мм.

Шкала на раме выполнена гравировкой, т.е. не сотрется со временем.

Торец втулок немного утоплен в корпус кондуктора, буквально на долю миллиметра. Это дает возможность перемещать втулку даже когда струбцина зажимает доску. Разумеется, для этого надо ослабить фиксирующую гайку.

На другой плоскости кондуктора выполнена точно такая же прорезь для втулки под сверление на 15 мм.

Минимальное расстояние от торца доски до оси сверления — 21 мм. Можно и меньше сделать, просто установив струбцину не вплотную к краю доски.

Максимальное расстояние — 39 мм.

Ну что ж, приступим к испытаниям девайса. Перво-наперво, попробуем установить двойную эксцентриковую стяжку. Она позволяет соединять фанеру почти незаметно. Кроме того, с ними можно сделать и крестообразные соединения листов фанеры. Вот как выглядит стяжка:

Вставляем эксцентрики в отверстия на поверхности доски, вставляем штифт в отверстие на торце, соединяем торец к торцу, поворачиваем эксцентрики так, чтобы они захватили концы штифтов, подтягиваем, готово!

Винты с бочками — для Т-образных соединений. Сверлим 10 мм на одной доске, 7 мм с ее торца и на поверхности другой, вставляем в одно отверстие бочонок, в другое винт, соединяем, закручиваем, все.

Да, но как просверлить 7 мм? Втулка идеально соответствует сверлу 8 мм, сверло на 7 в ней болтается. У меня под рукой оказался переходник для фрез с 1/4 дюйма на 8 мм. А 1/4 дюйма — это 6,35 мм. Уже что-то. Вот этот переходник.

Стоит 100 с чем-то рублей.

Он из каленой стали, встает плотно во втулку 8 мм и в него практически без зазора входит сверло 6,45 мм. Это сверло для сверления отверстий для резьбы М8.

Ну а потом рассверлить 6,45 до 7 — дело техники. Если совсем уж не наваливаться на дрель, отверстие рассверлится точно по оси прежнего.

Вот такой комбинацией я и стал пользоваться. Конечно, проще было бы сверлить на 8. Но мне не хотелось добавлять лишние люфты. В угоду простоты частичной разборки шкафа мне пришлось отказаться от шкантов, и эти штифты, которые, вообще говоря, должны работать только на растяжение, у меня будут нагружены еще и на срез.

Чтоб набить руку, я начал с обрезков фанеры. Попробовал соединить три кусочка буквой Т.

Сперва сверлим сверлом форстнера с поверхности, чтобы потом легче отводилась стружка из более глубокого торцевого отверстия.

Потом сверлим с торца.

Повторяем все то же самое со второй дощечкой.

Вот что получилось:

Наконец, сверлим насквозь центральную дощечку. Собираем:

Как видите, получилось у меня только со второго раза. С первого я ошибся с размером и просверлил отверстия под эксцентрики слишком близко. Они при самой тугой затяжке не обеспечивали достаточного сжатия досок.

Края всех отверстий аккуратные. Теперь этим сверлом форстнера я проделал уже более 60 отверстий.

Сверло поизносилось, конечно, но и теперь деревянные волокна не рвет.

Вот одно из последних отверстий:

Я сверлил и уже покрашенную фанеру, края ровные.

Отверстия с торца тоже получаются отличные. Вот виден в глубине установленный эксцентрик.

Самое главное — отверстия получаются неизменно соосные. Я вставил сверло и приложил ГОСТовский уголок:

В другой плоскости:

И вот что получилось в результате:

Думаю, это самый критически важный кондуктор для изготовления корпусной мебели. Он поможет не только сделать отверстия под эксцентриковый крепеж, но и под бочки, конфирматы, шканты, т.е. всю ту работу, для которой, вообще говоря, предназначен самоцентрирующийся кондуктор. Но у этого больше функционал за счет сверления второго отверстия. Так что если вы не профессионал, и работаете не на поточном производстве, но этот кондуктор для вас. Все остальное, что мне понадобится – вырезание отверстий под петли и ручки, в принципе можно сделать вообще без кондуктора.

Сверло форстнера своими руками

Своими руками – Как сделать самому

Как сделать что-то самому, своими руками – сайт домашнего мастера

Сверло Форстнера: какие бывают, как пользоваться и как наточить эти сверла

ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ + ЕСТЬ ОТЗЫВЫ.

Что такое сверло Форстнера и как им пользоваться

Если в любой заготовке необходимо сделать отверстие то встает первый вопрос – а чем, каким инструментом это быстрее и удобнее всего сделать..

Таких инструментов очень много.

Целый ряд диаметров можно получить с помощью недорогих спиральных и перьевых сверл, а очень крупные отверстия делаются кольцевыми пилами-коронками. Имеет ли смысл тратить деньги на сверла Форстнера, если такие же отверстия делаются более дешевыми способами?

СВЕРЛА ФОРСТНЕРА

У сверл Форстнера есть два важных преимущества. Во-первых, они сверлят очень чисто. Их режущий ободок перерезает волокна на краях отверстия раньше, чем основные лезвия погружаются в древесину, и при этом почти не образуются сколы. Отверстия имеют гладкие стенки и плоское дно. Это свойство полезно, когда требуется, например, сделать аккуратные углубления для свеч в подсвечниках или замаскировать пробками утопленные головки шурупов.

Новейший магнитный usb-кабель USLION для быстрой зарядки мобильного телефона за 1 доллар!

Во-вторых, сверло Форстнера удерживает направление благодаря ободку, а не центральному острию, как другие сверла. Поэтому с его помощью можно добиться аккуратности в ситуациях, где другие сверла работают хуже, например при сверлении перекрывающихся отверстий, в торце или под углом к волокнам, на краю детали, а также в других случаях, когда структура материала или ориентация поверхности не позволяют точно выдержать направление продольной подачи сверл других типов.

Настоящие и ненастоящие сверла Форстнера

Большинство разновидностей сверл Форстнера, имеющихся сейчас в продаже, лишь отдаленно похожи на оригинал, разработанный Бенджамином Форстнером более 120 лет назад, однако все они работают по одному и тому же принципу. Внешний ободок надрезает волокна древесины на краях, а внутренние резцы, режущие кромки которых расположены радиально, удаляют материал в середине и отводят стружку вверх, как маленькие рубанки. На рисунке показаны четыре основные разновидности современных сверл Форстнера.

Настоящие сверла форстнера имеют крошечное центральное острие и внешний режущий ободок, лишь в двух местах прерываемый основными лезвиями, затачиваемыми вручную. Сейчас такие сверла делаются почти исключительно в США компанией Connecticut Valley Manufacturing. В отличие от остальных разновидностей, их изготавливают не методом литья, а вытачивают из углеродистой стали. Значительная толщина стенок способствует уменьшению перегрева при работе и, соответственно, большей стойкости режущих кромок. Цена таких сверл намного больше, чем стоимость остальных. Эти сверла работают агрессивнее других испытанных нами разновидностей, однако отверстия получаются очень чистыми. Маленькое центральное острие делает такие сверла особенно удобными для сверления отверстий в тонких заготовках, но точно попасть в центр труднее – приходится ориентироваться больше на внешний диаметр сверла, а не нацеливать острие в перекрестье разметки.

Пример использования сверл Форстнера в статье “Каркас своими руками” вместо шнекового сверла

Сверла Форстнера с зубчатым венцом напоминают модернизированные сверла, но на режущем ободке имеют резцы, похожие на зубья пилы. Эти зубья уменьшают поверхность контакта с материалом, и сверло меньше перегревается, что особенно важно при сверлении больших отверстий, поэтому сверла диаметром более 25 мм чаще всего делают с такими зубьями. Как и твердосплавные сверла Форстнера, сверла этой разновидности могут срываться при сверлении под углом или на краю детали.

4 вида свёрл Форстнера

1. Настоящее сверло Форстнера. 2. Модернизированное сверло. 3. С твердосплавными резцами.4. С зубчатым венцом

Многое зависит от стали

Большая часть современных сверл Форстнера изготавливается из так называемой быстрорежущей стали (HSS) – относительно недорогого материала, что делает сверла доступными. Если при работе сверло перегревается и сталь приобретает синий цвет, она размягчается, и режущая кромка быстро теряет остроту. Быстрорежущая сталь отличается большей стойкостью к перегреву. Некоторые производители наносят на сверла покрытия из нитрида титана, позволяющие уменьшить нагрев. Мы обнаружили, что сверла с таким покрытием менее агрессивны, но вы можете увеличить давление на сверло, не боясь перегреть его.

Убийственная скорость

Чем больше диаметр сверла, тем медленнее оно должно вращаться, чтобы не допустить перегрева. Если производитель указывает максимальную частоту вращения, ни в коем случае не превышайте ее. И помните, что при меньшей скорости вы снизите только производительность сверления, не потеряв контроля и не ухудшив качества получаемых отверстий. Ориентировочные значения частоты вращения для сверл Форстнера указаны в таблице. —

Какие сверла выбрать и для чего

Если требуется ограниченное число диаме­тров и вы часто пользуетесь такими свер­лами, лучшим выбором будут, несомнен­но, настоящие сверла Форстера. Convalco выпускает сверла целого ряда диаметров, начиная от 6 и заканчивая 76 мм, с ша­гом 1,6 мм. Они сверлят быстро и очень чисто, но приобретение большого набо­ра этих сверл ограничено толщиной ва­шего кошелька.

Если вам лишь изредка приходится при­менять сверла разных диаметров, можно сэкономить, приобретя набор относитель­но недорогих модернизированных сверл Форстнера. Такие наборы, состоящие из шести-семи сверл самых ходовых диа­метров, могут обойтись примерно в це­ну одного настоящего сверла Форстнера от Convalco. Тем, кто часто делает боль­шие отверстия, например, изготавливая деревянные корпуса для часов, рекомен­дуем чуть более дорогие сверла с зубчатым венцом.

Эти 25-миллиметровые отверстия (слева направо) настоящим сверлом Форстнера, модернизированным сверлом Форстнера и перьевым сверлом. Обратите внимание, что центральное острие перьевого сверла прошло сквозь всю толщину 45-миллиметровой доски.

Также эти сверла использовали при сборке садовой скамейки-уголка и столика-подноса

При подготовке статьи использованы материалы превосходного издания для краснодеревщиков и столяров “WoodMaster”

Практичный инструмент для несквозного сверления древесины

Сверло по дереву – это универсальный инструмент для работы с этим капризным и специфичным строительным материалом. Во второй половине 19 века Бенджамин Форстнер изобрел и запатентовал самый удачный его вариант сверло по дереву Форстнера. Его внешний вид изменился до неузнаваемости за более чем век эксплуатации, но принцип работы остался тот же. Это связано с уникальными конструктивными решениями универсальной насадки для работы с древесиной.

Краткое описание

Сверло по дереву Форстнера не похоже на обычную насадку для металла, бетона, пластика. У него специфичный внешний вид, напоминающий коронку для бурения. Рабочая часть состоит из трех зон:

Область применения

Сверло по дереву Форстнера используется в сочетание с ручной электрической дрелью или станком. Его конструкция рассчитана на выборку древесины с созданием не сквозных выемок с ровным дном и гранями. Оно применяется для работы с твердыми и мягкими сортами древесины. Современные модификации используются для работы с мягкими строительными материалами: МДФ, ДСП, ДВП.

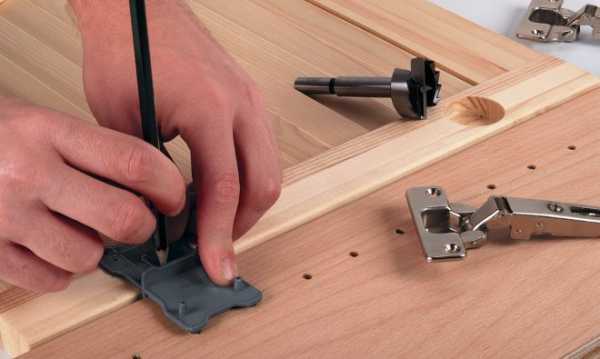

В основном сверло Форстнера применяются для изготовления мебели. На таких производствах нужны не сквозные отверстия с ровной лункой и дном. Его конструкция позволяет получить стенку дна толщиной 1-2 миллиметра. Такая точность не под силу простым насадкам по дереву.

Конструкция и принцип работы

Принцип работы сверла заключается в последовательном удалении волокон древесины посредство комбинированного воздействия трех его рабочих зон на плоскость заготовки. Центральный наконечник вгрызается в заготовку, обеспечивая ровное вращение рабочей части. Ободок с зубьями вырезает древесину по внешнему диаметру отверстия, создавая границы углубления. Внутренние ножи за счет интенсивного вращения головки послойно удаляют древесину из основной части выемки. Как результат геометрически ровное круглое отверстие с кромками и дном без искажений.

Древесная стружка удаляется через верх, что делает невозможным его заклинивание во время работы. Сверло затачивается как ручным, так и машинным способом. Для изготовления используется высокопрочная сталь, которая выдерживает умеренный перегрев, легко точится.

Многие производители покрывают режущие части титаном, а также вваривают напайки из твердого металла. Это значительно увеличивает коэффициент полезного действия насадки, снижает рабочую температуру и продлевает срок службы. Рабочие кромки модернизируют при помощи зубьев. Такое конструктивное решение понижает коэффициент трения и рабочую температуру поверхности, а также повышает производительность.

У сверла стандартный хвостовик. Поэтому для работы достаточно обычного зажимного патрона для ручной электрической дрели.

Достоинства

Сверло по дереву Форстнера по праву занимает лидирующую позицию в своём классе. Такой хороший результат связан с двумя факторами:

Правила эксплуатации

Они призваны облегчить работу и предотвратить травматизм:

Правила выбора и производители

На рынке инструмента для обработки древесины есть модели на любой вкус и достаток. Вот некоторые правила как не ошибиться при выборе:

Зубр – российская фирма, выпускающая недорогие модели для редкого использования в домашних условиях.

Энкор – работает в сегменте производства полупрофессионального инструмента по средним ценам. Выпускает сверла Форстнера с твердосплавными напайками на ржущих кромках.

Freud, Bosch – фирмы работаю в сегменте профессионального, дорогого инструмента для работы с древесиной. Сверла оборудованы коротким шипом и острой режущей частью с титановым напылением. Насадки работают практически без вибраций, но рассчитаны на установку в стационарные сверлильные станки.

Сверло по дереву Форстнера незаменимый помощник для бытовых нужд и на производстве. Это универсальный инструмент, замены которому на данный момент нет.

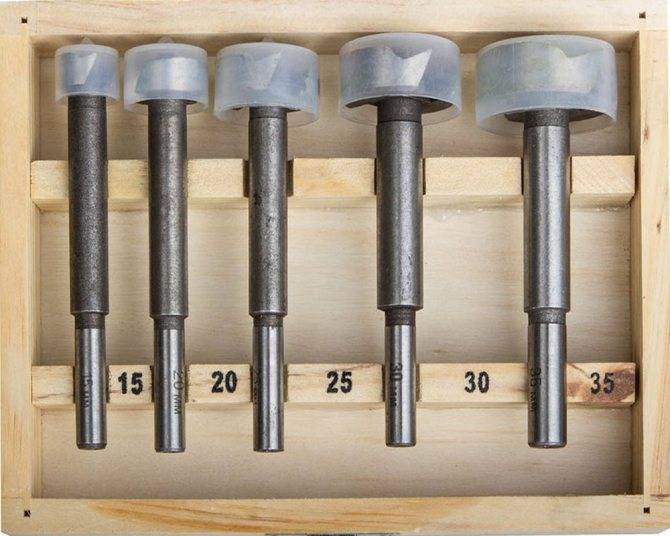

Набор свёрл Форстнера от DrillPro с ограничителем глубины

Доброго времени суток! В общем предложили мне на обзор сверла от DrillPro, которые выполняют роль перового сверла по дереву, но с одним отличием — на обозреваемых сверлах присутствует ограничитель глубины. Предназначение данной оснастки идеально подходит для проделывания сквозных и глухих отверстий под петли. Если коротко, брать можно!

Дисклеймер.
Чукча не плотник и правильные технические термины не знаю. Прошу помидорами в комментариях не закидывать.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Практичный инструмент для несквозного сверления древесины

Сверло по дереву – это универсальный инструмент для работы с этим капризным и специфичным строительным материалом. Во второй половине 19 века Бенджамин Форстнер изобрел и запатентовал самый удачный его вариант сверло по дереву Форстнера. Его внешний вид изменился до неузнаваемости за более чем век эксплуатации, но принцип работы остался тот же. Это связано с уникальными конструктивными решениями универсальной насадки для работы с древесиной.

Краткое описание

Сверло по дереву Форстнера не похоже на обычную насадку для металла, бетона, пластика. У него специфичный внешний вид, напоминающий коронку для бурения. Рабочая часть состоит из трех зон:

Область применения

Сверло по дереву Форстнера используется в сочетание с ручной электрической дрелью или станком. Его конструкция рассчитана на выборку древесины с созданием не сквозных выемок с ровным дном и гранями. Оно применяется для работы с твердыми и мягкими сортами древесины. Современные модификации используются для работы с мягкими строительными материалами: МДФ, ДСП, ДВП.

В основном сверло Форстнера применяются для изготовления мебели. На таких производствах нужны не сквозные отверстия с ровной лункой и дном. Его конструкция позволяет получить стенку дна толщиной 1-2 миллиметра. Такая точность не под силу простым насадкам по дереву.

Конструкция и принцип работы

Принцип работы сверла заключается в последовательном удалении волокон древесины посредство комбинированного воздействия трех его рабочих зон на плоскость заготовки. Центральный наконечник вгрызается в заготовку, обеспечивая ровное вращение рабочей части. Ободок с зубьями вырезает древесину по внешнему диаметру отверстия, создавая границы углубления. Внутренние ножи за счет интенсивного вращения головки послойно удаляют древесину из основной части выемки. Как результат геометрически ровное круглое отверстие с кромками и дном без искажений.

Древесная стружка удаляется через верх, что делает невозможным его заклинивание во время работы. Сверло затачивается как ручным, так и машинным способом. Для изготовления используется высокопрочная сталь, которая выдерживает умеренный перегрев, легко точится.

Многие производители покрывают режущие части титаном, а также вваривают напайки из твердого металла. Это значительно увеличивает коэффициент полезного действия насадки, снижает рабочую температуру и продлевает срок службы. Рабочие кромки модернизируют при помощи зубьев. Такое конструктивное решение понижает коэффициент трения и рабочую температуру поверхности, а также повышает производительность.

У сверла стандартный хвостовик. Поэтому для работы достаточно обычного зажимного патрона для ручной электрической дрели.

Достоинства

Сверло по дереву Форстнера по праву занимает лидирующую позицию в своём классе. Такой хороший результат связан с двумя факторами:

Правила эксплуатации

Они призваны облегчить работу и предотвратить травматизм:

Правила выбора и производители

На рынке инструмента для обработки древесины есть модели на любой вкус и достаток. Вот некоторые правила как не ошибиться при выборе:

Зубр – российская фирма, выпускающая недорогие модели для редкого использования в домашних условиях.

Энкор – работает в сегменте производства полупрофессионального инструмента по средним ценам. Выпускает сверла Форстнера с твердосплавными напайками на ржущих кромках.

Freud, Bosch – фирмы работаю в сегменте профессионального, дорогого инструмента для работы с древесиной. Сверла оборудованы коротким шипом и острой режущей частью с титановым напылением. Насадки работают практически без вибраций, но рассчитаны на установку в стационарные сверлильные станки.

Сверло по дереву Форстнера незаменимый помощник для бытовых нужд и на производстве. Это универсальный инструмент, замены которому на данный момент нет.

Сверло форстнера своими руками

Удлинитель для перового сверла.

Возникла проблема. Необходимо на даче сверлить брусовые стены перовым сверлом 22мм(под электрику). Толщина стены вместе с обшивкой 17-19см. Обычное перовое сверло позволяет сверлить на глубину примерно 13см. Необходим удлинитель. В продаже нигде в Москве найти не удалось. Многие продавцы и не знают что такие бывают. Вопрос: Возможно ли в качестве удлинителя перового сверла использовать удлинитель для бит? Одинаковые ли у них посадочные размеры.

есть разные перовые свёрла. Иные – прекрасно встают в адаптеры. Только такой адаптер, как на картинке, будет неудобен – он не удержит сверло при вынимании, сверло останется в стене. Нужен с фиксацией. Есть другие перовые свёрла, они вообще слишком свободно будут болтаться в адаптере 1/4″.

В Леруа-Мерлен продаются адаптеры-удлинители для перовых свёрел «Энкор». 59 рублей, длина – около 20 см.

2Dmitriy65 на рынках смотреть надо.есть удлинители 30см.правда из серии разовых и в основном в наборах.лично я приваривал кусок шпильки.но там ф35 надо было 40см грызть.

Куда,к хвосту сверла?

угуну так же не хотелось в магаз переть за 20км. а тут сварка под рукой(отопление собирал)сверло копейки стоит,прихватил и дале дерзай.

Не удобно. Слишком много разных размеров придется докупать. И не знаю потянет ли его шуруповерт. Я Макитой сверлил диаметром 35 в 150 брусе. Идет без проблем, вот только длины не хватает.

Наверное,иногда приходится выкручиваться.

Я тоже сверлил,но обходился коротышкой (обычным) сверлом по металлу.

Так по делу то что? Хвостовики у перового сверла и биты разные или одинаковые?

руслан1111 написал : на рынках смотреть надо.есть удлинители 30см.правда из серии разовых и в основном в наборах.

Пользовал такой Энкор: сверло и удлинитель несоосны – биение бешеное! Резюме: кал.

Dmitriy65 написал : Так по делу то что?

Удлинитель Энкор+сверло Энкор (как самый бюджетный вариант). Либо другое сверло,которое (хвост) влезет в энкоровский удлинитель.

Бросьте,для эпизодически-разовой работы,без проблем. Тут варианты с привариванием арматуры к хвосту,и то никто на биение не жалуется.А это всё как никак сделано в станке,в центрАх.

Как удлинить сверло по металлу своими руками

Чтобы самостоятельно удлинить сверло по металлу, воспользуйтесь одним из трех способов.

Простая сварка

Для этого способа удлинения сверла вам понадобятся:

стальной цилиндрический стержень такого же диаметра необходимой длины;

отрезок металлического уголка;

На торце сверла и одном из торцов стержня сделайте фаски.

Поместите инструмент и стержень в металлический уголок и совместите их друг с другом.

Постепенно поворачивая заготовки, приварите сверло к стержню из металла.

Обработайте шов до удаления всех неровностей.

Наращивание хвостовика. Способ 1

Для этой технологии удлинения сверла вам понадобится стержень, диаметр которого меньше диаметра хвостовика на 2–3 мм. Общий принцип таков.

В хвостовике сверла проделывают отверстие под внутреннюю резьбу.

Нарезают ее метчиком.

На металлическом стержне нарезают внешнюю резьбу.

Детали скручивают друг с другом.

Для большей надежности стык можно заварить и зачистить.

Наращивание хвостовика. Способ 2

Для этого способа удлинения сверла потребуется стержень, диаметр которого больше диаметра хвостовика. Для работы понадобится токарный станок. Технология выглядит так.

На токарном станке диаметр части хвостовика немного уменьшают.

В стержне просверливают отверстие под вставку инструмента.

Хвостовик закрепляют в стержне и заваривают место соединения.

На токарном станке уравнивают диаметры старого сверла и удлиненного хвостовика.

В этой статье мы расскажем об особенностях использования станков и вышеперечисленных приспособлений.

Приветствуем вас, дорогие читатели! В этой статье мы подробно расскажем о резьбонакатных роликах.

В этой статье мы подробно расскажем о технологиях обработки заготовок и изделий из закаленных металлов

Особое внимание уделим следующим основным вопросам

В этой статье расскажем о том, какие стандартные диаметры и размеры имеют самые распространенные спиральные и корончатые сверла по металлу.

Скорость вращения фрезы по металлу и иные параметры резания устанавливаются индивидуально для каждой операции.

Слесари и мастера иного профиля часто сталкиваются с необходимостью вырезать круг в металле. Это можно сделать различными способами. О них мы и расскажем в этой статье.

В этой статье мы расскажем обо всех особенностях токарной обработки металла.

В этой статье мы расскажем все о борфрезах по металлу.

В этой статье мы расскажем о типах расточных резцов, их назначении и конструктивных особенностях.

Токарный резец — это основной инструмент, который применяется для обработки заготовок на токарных станках. Именно он контактирует с деталью и придает ей необходимую форму. В этой статье мы максимально подробно расскажем о конструктивных особенностях и классификации резцов. Изучив информацию, вы сможете на практике без проблем подобрать инструмент для той или иной операции.

Конструктивные особенности приспособления

Чтобы работать с такой оснасткой, необходимо хорошо знать, как сверлить сверлом Форстнера. Для этого нужно детально рассмотреть его конструкцию. Рабочая часть оснащена двумя режущими кромками. Имеет очень маленькое центровочное острие.

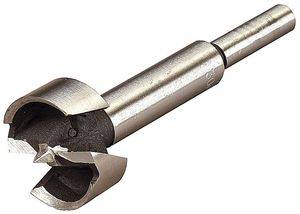

Профиль инструмента похож на букву Z, имеющую закруглённые концы снизу и сверху. Внешний вид сильно напоминает букву S, только в зеркальном отображении.

Сверло изготавливают из прочной быстрорежущей стали. Этот металл способен выдержать высокую температуру рабочей зоны. Для повышения срока эксплуатации инструмента часть производителей проводят титановое напыление режущей кромки, устанавливают твердосплавные пластины.

Чтобы повысить скорость операции, а также уменьшить перегрев, на режущих поверхностях нарезают зубья. Единственным недостатком такого зубчатого инструмента можно назвать не очень высокую чистоту поверхности.

Модификация мебельной оснастки

Изготовлением сверла Форстнера занимаются большое число компаний, отличающихся собственным технологическим подходом. Кто-то стремится улучшить качество инструмента, другие занимаются модернизацией сплава, стремясь увеличить прочность приспособления. Некоторые фирмы придерживаются первоисточника, они стараются сохранить все параметры и точную конфигурацию инструмента.

Как пользоваться сверлом Форстнера, хорошо знают профессионалы. Очень важным считается его диаметр. Самыми востребованными остаются приспособления с диаметром 30—40 мм. В магазинах можно встретить 10 или 60 мм свёрла, оснащённые зубчатым венцом. Они отличаются режущим ободком, форма которого похожа на зубья. Главным преимуществом такого инструмента является минимальный нагрев при работе.

Большой популярностью пользуются свёрла, режущая кромка которых изготовлена из твёрдого сплава. В принципе, эта конструкция больше всего напоминает оригинальную версию Форстнера. К сожалению, стоимость таких изделий очень высока, их часто подделывают. Отрицательной чертой этой оснастки является большая вибрация, а также срыв с обрабатываемой поверхности из-за небольшого диаметра боковых резцов.

Некоторые тонкости обработки

Чтобы получить высокую точность обработки, изделие оснащено специальным центровочным остриём. На поверхности детали отмечают точку нарезки отверстия. Острие продавливается в дерево пока не произойдёт равномерного прикосновения режущей кромки к поверхности.

Операция должна начинаться с самых маленьких оборотов. Основная скорость работы такого сверла находится в диапазоне 800—1800 об. в минуту. Для большой рабочей зоны используется небольшая скорость.

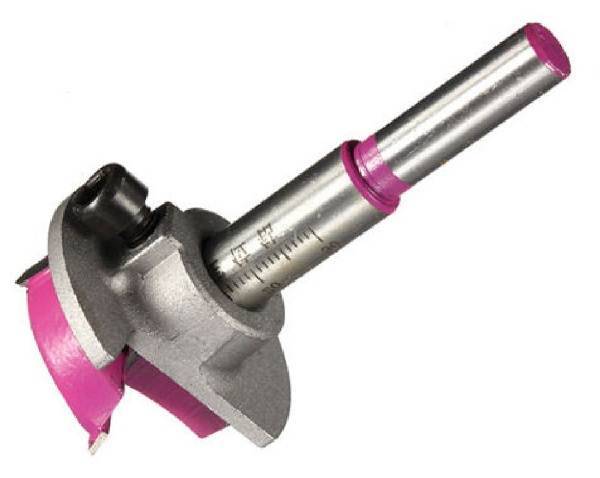

Чтобы получить требуемую глубину отверстия, применяются специальные ограничители. Эти детали являются своеобразным сигнализатором для рабочего, когда необходимо закончить сверление.

Для этой операции мастера советуют придерживаться нескольких несложных, но очень важных правил:

Они должны быть без задиров и сколов. Приобретать изделия с дефектами не стоит. Исправить самостоятельно их будет очень сложно

Покупая такой инструмент в магазине, необходимо проверить состояние режущих поверхностей. Они должны быть без задиров и сколов. Приобретать изделия с дефектами не стоит. Исправить самостоятельно их будет очень сложно.

Полезные приемы при сверлении

Для работы с каленой сталью могут применяться самые различные технологии. Наиболее распространенные технологии характеризуются следующими особенностями:

Кроме этого, для достижения поставленной цели часто приобретается пробойник. С его помощью можно сделать небольшой отверстие, что упростит дальнейшее сверление.

Конструкция и принцип работы

С тех пор как был изобретён цилиндрический фрез Форстнера, из-за его большой востребованности появились много других подобных инструментов. Некоторые из них лишь немного напоминают оригинальную модель, но работают по одному и тому же принципу. Они проделывают несквозные круглые отверстия с ровным плоским дном.

Виды резцов

Для работы используется дрель с зажимным патроном стандартного типа. Например, у сверла Форстнера 15 мм в диаметре хвостовик размером 8 мм, а при диаметре сверла 28−60 мм размер хвостовика 10 мм. Для изготовления мебельных петель или другой фурнитуры требуются фрезы разных размеров и поэтому в своей мастерской надо иметь набор таких инструментов.

Чтобы точно расположить сверло, в начале работы его центровочное остриё размещают в точке разметки и вдавливают в обрабатываемый материал до полного касания его плоскостью сверла. Сверление начинают на небольших оборотах, затем увеличивают до 800−1800 в минуту в зависимости от диаметра отверстия. Чем он больше, тем меньше скорость, чтобы избегать перегрева резцов.

На высоких скоростях оборотов сверло может сорваться. Чтобы обеспечить безопасные условия работы, удобство её выполнения и в случаях, где требуется особая точность изготовления отверстия, используют сверло Форстнера 35 мм с ограничителем. Он обеспечивает нужную глубину отверстия, вовремя останавливая инструмент. Мебельная петля или другая фурнитура должна устанавливаться только в качественные срезы.

Скорее всего, Вам пригодится информация о том, как пользоваться перьевым сверлом по дереву.

В настоящее время существует множество производителей, которые выпускают наборы шестигранных сверл различных длины и диаметра.

Современный ассортимент подобных изделий представляет собой ряд моделей для обработки различных материалов – керамических поверхностей, бетонных стен, изделий и конструкций из металлов и их сплавов, дерева, пластиковых изделий, поверхностей из кафеля и других.

Сверла с шестигранным держателем также классифицируются по своей конструкции – они могут выпускаться с различным строением канав и углов заточки. Выделяют несколько видов.

Условно сверла можно разделить в зависимости от страны-производителя (Китай, Европа и так далее). Информацию об этом содержит маркировка на хвостовике. Довольно часто бренды выпускают наборы сверл одного диаметра, но разной длины, а также наборы сверл одной длины, но с разным диаметром.

Все сверла различают и по цветам. Цвет изделия говорит о методе обработки и материале изготовления изделия.

Отходя от темы, стоит отдельно отметить, что похожие сверла производятся для шуруповерта. Шуруповерты чаще всего не предназначены под шестигранник и требуют определенный вид хвостовика. Помимо шестигранного, существуют трехгранные, цилиндрические, конические, шестигранные (гексагональные) и другие виды хвостовиков.

Изготовление самодельного сверла

При необходимости можно провести изготовление сверла из каленой стали. Среди основных рекомендаций по проведению подобной работы отметим:

Для того чтобы снизить степень обрабатываемости поверхности проводится добавление масла. За счет этого обеспечивается длительная обработка по причине уменьшения силы трения и снижения температуры.

Самодельные сверла по каленке

В заключение отметим, что обработка каленой стали должна проводиться исключительно при применении специальных инструментов. Для работы требуется сверлильный аппарат, так как ручной не позволит получить требуемое отверстие.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Самодельные перьевые свёрла по дереву

Здравствуйте, уважаемые посетители сайта “В гостях у Самоделкина”. Сегодня я хочу рассказать о том, как легко можно сделать перьевые свёрла по дереву.

На днях мне понадобилось просверлить в ДСП отверстия большого диаметра, а именно 40 и 20 мм. И тут выяснилось, что у меня нет нужных свёрл.

Нет. Конечно же у меня есть много разных перьевых свёрл. И обычных и несколько разводных. Но, вот, беда в том, что работал я сейчас дома в подвале, а свёрла мои находятся на другом конце города, а именно – на стройке, где я ими в последний раз пользовался.

И вот я решил быстренько сделать нужные свёрла из того, что было под рукой.

И, собственно, понадобилось мне для этого следующее:

1. кусок листовой “нержавейки”, толщиной 2 мм. (Не обязательно “нержавейка”. Просто она у меня валялась..)2. Металлический штырь диаметром 10 мм. (Тоже можно тоньше. Просто, этот у меня был))))3. Болт (винт) М6 (или тоньше).

(Перед тем, как начать рассказ, хочу извиниться за плохое качество фото. Дело в том, что мне некогда было пошагово фотографировать процесс, поэтому я просто включил на смартфоне запись видео, а потом сделал с него скриншоты. )

Итак, с чего я начал. Отыскал кусок листового металла, толщиной 2 мм. Попался под руку вот такой кусок “нержавейки”

Начал я со сверла, диаметром 40мм. Для начала я нарисовал заготовку сверла на куске нержавейки:

При помощи болгарки с отрезным кругом я вырезал заготовку:

После этого я изготовил сам стержень сверла. Его я решил сделать из десятимиллиметрового прутка, который валялся у меня в “металлоломе”:

Я отрезал от прута кусок нужной длины:

Зажав в тиски, я прорезал отрезным кругом диаметральную прорезь. Глубину прореза я прикинул на глазок, просто приложив заготовку и отметив такую глубину, “чтоб нормально было”. ))))

После этого я проверил, вставляется ли моё “перо” в прорезь стержня:

Выровняв ровно по центру, я сделал маркером отметки на плоскости, соответствующие толщине стержня:

Сменив отрезной круг на зачистной, я выбрал металл между прорезями.

Затем верхнюю половину стержня (до прорези) я рассверлил сверлом, диаметром шесть миллиметров:

А в нижней половине нарезал резьбу М6:

После этого я вставил перо в стержень, выровнял, и, наметив сверлом центр, извлёк его и просверлил отверстие диаметром 6 мм.

В роли винта у меня выступил болт М6. Мне было проще нарезать резьбу. Но если у вас не найдётся под рукой метчиков, можно использовать его в роли болта – накрутить с другой стороны гайку. Она не помешает, просто крепить будет не так удобно – нужно будет два ключа.

Теперь заточим наше сверло. Я использовал самодельный наждак с алмазной чашкой. Просто потому, что он был у меня под рукой:

Всё! Сверло готово. Оно достаточно легко просверлит и дерево и ДСП :

Т.к. стержень был уже готов, сделать второе перо, шириной 20 миллиметров, не составило особого труда:

Конечно же, такие свёрла не годятся для постоянной, профессиональной работы. Для этого нужны покупные свёрла из хорошей стали. Но я – не профессионал. Я – самодельщик! И последний раз перед этим случаем перьевым сверлом такого диаметра я пользовался около десяти лет назад. И вот опять понадобилось!! )))).

Его изготовление у меня заняло около двадцати минут. (За это время я не съездил-бы даже за ним в магазин))). А изготовление последующих диаметров – вдвое меньше.

.. Кстати, на стройке, когда мне нужно было крепить балки и стропила, я тоже пользовался именно таким сверлом. На тот момент я отдолжил товарищу своё длинное сверло по дереву, и, как это обычно и получается, вовремя он мне его не вернул. И, чтобы не терять дни, я потерял минуты – изготовил такое-же сверло, только полуметровой длины, и выполнил работу.

. Вот для таких целей такие свёрла очень хорошо подходят.

Получение большого отверстия

Домашние умельцы часто интересуются, как сделать отверстие в дереве большого диаметра. Для этого можно использовать несколько способов:

Сверла по дереву имеют обширную классификацию. В домашних условиях это важный предмет. Однако для каждого вида работ требуется применение определенного инструмента. С помощью одного изготавливаются отверстия, другого — потаи, третьего — пазы. Зная все эти тонкости, необходимо иметь комплекты таких сверл, которые никогда не залежатся в домашнем хозяйстве.

Выбор сверла

Довольно большое распространение получили спиральные сверла, которые представлены вертикальным стержнем с двумя канавками. За счет определенного расположения канавок образуется режущая кромка. Среди особенностей выбора отметим следующие моменты:

Довольно большое распространение получило победитовое сверло. Оно может применяться для работы с различными калеными сплавами. Однако, поверхность со слишком высокой твердостью подобным инструментом не обработать.
Выбор проводится и по показателю диаметра. Стоит учитывать, что получить отверстие большого диаметра довольно сложно

Вариант исполнения большего диаметра обходится намного дороже по причине применения большого количества материала при его изготовлении.
Уделяется внимание и углу заточки, предназначению изделия и типу применяемого материала при изготовлении. К примеру, кобальтовые варианты исполнения характеризуются более высокой устойчивостью к воздействию высокой температуры.
Рекомендуется уделять внимание продукции исключительно известных производителей

Это связано с тем, что китайские варианты исполнения изготавливаются при использовании низкокачественных материалов. Однако, подобное предложение обходится намного дешевле и может использоваться для недлительной или одноразовой работы.
При выборе сверла можно ориентироваться по нанесенной маркировке. По ней можно определить то, какие именно материалы применялись при изготовлении. Также указывается и диаметр отверстия, которое можно получить при использовании инструмента.

Сверло по каленой стали

В специализированном магазине можно встретить практически все необходимое для проведения работы. Однако, достаточно высокая стоимость изделия и некоторые другие моменты определяют то, что некоторые решают изготовить сверло самостоятельно из подручных материалов. Подобную работу можно провести при наличии требующихся инструментов.

(+15 фото) Как сделать фрезу по дереву своими руками

Представьте, что перед вами стоит конкретная задача: 🎯 сделать глухо отверстие в дереве под подшипник. 🌳 Чтобы его запрессовать нужен определенный диаметр фрезы, 🪓 не факт, что инструмент таких размеров будет в магазине. 🧰 Поэтому, проще и дешевле сделать его самому.

Особенности изготовления

Самодельная деталь такого типа имеет определённые ограничения по материалам, с которыми можно работать, применяя её. Создание фрез для ручного фрезера обычно связано с работами со сталью, которая относится к категории мягких.

По этой причине подобное приспособление позволяет отлично работать с деревом, но если материал имеет большую твёрдость, то эффективность прибора существенно снижается.

Для создания самодельной фрезы обычно применяют обрезки арматуры либо прутов из стали. Иногда её делают из сверла. Если арматура является основой, то её ребристое покрытие потребуется разровнять с применением токарного станка.

Сначала потребуется изготовить форму нашей будущей фрезы.

Технология изготовления и рекомендации

Самодельная фреза имеет ограничения по материалам, которые могут быть обработаны с ее помощью. Изготовление фрез для собственных нужд, как правило, связано с работой со сталью мягких сортов. Именно поэтому такой самодельный инструмент способен достаточно эффективно резать дерево, но при обработке более твердых материалов быстро затупляется.

Для того чтобы изготовить свой фрезерный инструмент, мастера используют обрезки стальных прутков или арматуры. Если в качестве заготовки применяться арматура, то ее ребристую поверхность выравнивают при помощи токарного станка.

Технология изготовления самодельной фрезы по дереву из такой заготовки заключается в следующем:

Фрезы конусной конфигурации

Фрезы по дереву, рабочая часть которых имеет конусную конфигурацию, используются для обработки поверхностей сложного рельефа. В частности, при помощи таких фрез выполняется финишная обработка пазов в элементах мебельных конструкций. Для изготовления подобных фрез по дереву в производственных условиях применяются заготовки сложной формы, которые проблематично обрабатывать в домашних условиях.

Такая фреза своими руками может быть изготовлена из сверла, рабочей части которого придается требуемая конфигурация.

За счет того, что самодельная фреза по дереву используется для обработки достаточно мягкого материала за несколько заходов, дополнительно упрочнять структуру материала, из которого изготовлен такой инструмент, нет необходимости.

Самодельная фреза по дереву (сверло Форстнера)

Теперь можно опробовать получившийся инструмент на ненужном куске древесины. Работает, и довольно неплохо!

Глухое отверстие:

Советы

Поговорим немного о советах, которые следует принимать в расчёт при создании самодельных моделей фрез.

В целом же следует сказать, что самостоятельно создать фрезу по дереву несложно. Правда, следует понимать, что подобным способом можно быстро решить какую-то простую задачу, ведь для метизов типа болтов применяется обычная сталь, а не инструментальная. А значит, такая самодельная фреза быстро износится. Но её жизнь можно существенно продлить целым рядом способов.

Поэтому такое решение имеет место быть и должно использоваться в случаях, когда действительно требуется быстро обзавестись довольно неплохой фрезой по дереву, чтобы получить желаемый результат.

Типы самодельных фрез для обработки древесины

Такая фреза из сверла изготавливается в домашних условиях следующим образом: инструмент обрезается ближе к его хвостовику (от половины до четверти его длины), затем каждая режущая кромка обрезанного сверла стачивается на величину 1/2 – 1/3 его диаметра. Если режущие кромки сточить на большую величину, то не только оголится его тело, но он также утратит свои режущие свойства. Восстановить своими руками режущие кромки самодельных фрез по дереву, которые имеют спиралевидную форму, сложно.

Из сверла можно делать фрезы с различными рабочими головками

Фреза по дереву торцевого типа может быть изготовлена и из тонкостенной трубки. Как сделать фрезу из такой заготовки? Следует придерживаться следующих рекомендаций.

Многих домашних мастеров интересует вопрос о том, как сделать конусную фрезу большого диаметра своими руками. Следует иметь в виду, что изготовить такой инструмент для обработки дерева непросто, для этого надо использовать специальные заготовки и сложное металлорежущее оборудование.

Самодельная сферическая фреза

Так изготовить фрезу (как сделал ее автор) не так уж легко, нужна токарка, сверлильный станок итд. Но вы можете придумать что-то свое, поискать другие пути, ведь изготовление всякого рода самоделок отлично тренирует мозги, но надо просто делать как автор, ищите другие пути.

Давайте начнем, нужные инструменты\материалы.

1. Токарка

2. Сверлильный станок, дрель (будет не легко)

3. Ножовка по металлу, болгарка

4. Материал для изготовления резца (автор использует кусок от пилы)

5. Метчик, болт итд

6. Кругляк 30 мм (из него и делается фреза)

Шаг 1. Изготовление

Шаг 2.Тестирование

Между двумя частями шара, болтом затягивается резец. На этом фрезу можно считать законченной, теперь осталось ее протестировать. Словами не передать как самоделка проявляет себя в работе, так что смотрите видео. На этом можно и закончить, спс за просмотр. Если статья годная, то незабываем ставить лайк.

Расширение функциональности фрезера

Дополнения для фрезера должны решать одну задачу — удерживать инструмент в нужном положении при обработке материала. При покупке дорого аппарата часто применяемые приспособления для фрезерования идут в комплекте. Но для более дешёвых или узкоспециализированных вариантов приходится их отдельно покупать.

Конструкция таких дополнений довольно проста и не потребует чертежа для самостоятельного изготовления.

Параллельный упор

Это дополнение позволяет делать прямолинейные резы и его часто применяют при работе с деревом. Оно позволяет работать на любой поверхности, а не только на рабочем столе. Пазы вырезаются с его помощью.

Конструкция дополнения состоит из:

Конструкция основы довольно проста и её можно изготовить самостоятельно.

Для подготовки дополнения к работе нужно:

Дополнительно поставив специально обработанный брусок (с одной закруглённой гранью), можно значительно повысить функциональность и делать рез по кривой. Эту деталь устанавливают между инструментом и поверхностью. Из-за неустойчивого положения с ним нужно работать очень аккуратно.

Направляющая шина

Дополнение применяют для перемещения инструмента над рабочей поверхностью под любым углом, чем и отличается от параллельного упора. Конструкция облегчает фрезеровку отверстий, находящихся на расстоянии друг от друга. Специальные зажимы держат приспособление на обрабатываемой поверхности.

Если их не было в комплекте поставки, то используются струбцины. Некоторые варианты оснащаются адаптером для регулировки направления движения инструмента.

Конструкцию лучше применять вместе с электроинструментом, у которого регулируется опорная площадка. Это поможет устранить проблему, когда шина и фреза расположены в разных плоскостях, что происходит при близком нахождении инструмента и обрабатываемой детали.

Конструкция довольно простая, но отличается большой эффективностью. Если присутствуют минимальные навыки работы с инструментом, её легко сделать в домашних условиях. Для этого достаточно взять брусок, который крепят к обрабатываемой поверхности с помощью струбцины. Если зафиксировать конструкцию на двух и более брусках одновременно, то можно сделать паз за один раз.

Основной недостаток — трудность точной фиксации конструкции по отношению к будущему резу. Но нижеперечисленные дополнения лишены этого.

Первое приспособление состоит из листа фанеры и направляющей, соединённых вместе. Оно используется для работы с лезвиями одного размера.

Когда нужно использовать фрезы разного диаметра, то подойдёт другое приспособление. Главным его плюсом является то, что инструмент контактирует всей нижней частью с материалом. В направляющей предусмотрена доска (откидная), которая держит электроинструмент в нужном положении к материалу.

Очень часто при работе с деревом фрезеруют материал против волокон, в результате чего появляются сколы.

Для уменьшения этого явления используют дополнение, которое прижимает дерево в месте входа фрезы, что не даёт ей отщепиться. Приспособление состоит из двух направляющих, соединённых под углом в 90°. А другая разновидность собирается из двух деталей в форме буквы L, которые крепятся к материалу с помощью фиксаторов. Его часто используют для вырезания пазов.

Копировальные шаблоны и кольца

Копировальная втулка ходит по краю шаблона и тем самым задаёт лезвию нужное направление. Дополнение крепится к нижней части инструмента с помощью винтов или специальных усиков. Пользоваться копировальной втулкой для фрезера довольно просто, но нужно чтобы размер режущего лезвия и кольца был одинаковым, а во время работы они не должны соприкасаться.

Шаблон фиксируется на материале с помощью скотча или струбцин. Кольца должны плотно лежать на заготовке.

С помощью этого приспособления округляют углы деталей и вырезают кромку. Для повышения удобства на шаблоны устанавливают подшипники или кольца. Но существует несколько условий: их диаметр должен совпадать или дополнительно нужно установить ограничитель, который будет держать шаблон на расстоянии от заготовки. А для фигурного фрезерования применяют гибкие шаблоны.

Перед тем как сделать шаблон для фрезера, нужно определиться с пазами, которые он будет вырезать. Для его изготовления лучше всего применять оргалит толщиной не менее 6 мм. А чтобы увеличить долговечность, используют берёзу: она обладает лучшими характеристиками.

Фрезерование с помощью шаблонов часто используется установщиками мебели, когда требуется вырезка большого количества отверстий и пазов. Это позволяет значительно сократить время монтажа, а также увеличить качество работы.

Для получения хорошего результата от использования шаблона нужно учитывать несколько моментов:

Пазы эллиптической и округлой формы

Для вырезания пазов в форме эллипса или круга ручным фрезером применяют циркулярные приспособления. Простой циркуль для фрезера можно сделать из штанги, конец которой соединяется с основанием инструмента, а второй оснащается штифтом или винтом. Для получения круга штангу вставляют в отверстие, которое служит центром, а потом по контуру формируется паз.

Чтобы изменить диаметр круга, необходимо подвинуть инструмент ближе к другому концу. В более удобном варианте такого циркуля применяется две штанги вместо одной.

Такая оснастка достаточно распространена и часто идёт в комплекте с фрезером. С её помощью удобно вырезать фигурные пазы с разными радиусами. А когда требуется получить отверстия небольшого диаметра, применяют другую оснастку. Её особенностью является то, что штифт, который устанавливает в центр заготовки, располагается под инструментом.

С помощью отверстий в кронштейне опорная плита оснастки легко выставляется на одном уровне с инструментом. Если фрезеруется круг, то используют только один башмак, а для овала применяют оба. Вырезы, сделанные с помощью такого дополнения, отличаются более высоким качеством, чем если бы были выполнены ленточной пилой или лобзиком.

Это происходит из-за особенностей инструмента, который вращается на очень большой скорости.

Вырезание пазов на узких поверхностях

Домашний мастер часто сталкивался с необходимостью вырезания пазов для дверного замка или петель. Как правило, для этого использовалось долото и дрель. Но эту процедуру можно осуществить значительно быстрее и легче, если применять фрезер со специальной оснасткой. Такая конструкция позволяет легко создавать пазы на узких поверхностях и представляет собой плоскую основу, крепящуюся на инструмент.

А также дополнительно устанавливаются два штыря, которые обеспечивают движение фрезы по прямой.

Основное требование к данной конструкции: штыри должны находится по центру обрабатываемого материала. Если это условие было соблюдено, то паз будет находиться строго посередине. Чтобы сместить направление обработки, достаточно одеть втулку необходимого размера на один из штырей. При использовании такой насадки необходимо следить, чтобы её края плотно прижимались к бокам в процессе обработки.

Если нужно вырезать паз на узкой поверхности, а необходимой оснастки нет, то эта проблема решается при помощи двух досок. Они крепятся с обеих сторон изделия в одну плоскость. А сам электроинструмент фиксируется параллельным упором.

Применение такой насадки для фрезера под дверные петли позволяет:

Заключение

В целом же следует сказать, что самостоятельно создать фрезу по дереву несложно. Правда, следует понимать, что подобным способом можно быстро решить какую-то простую задачу, ведь для метизов типа болтов применяется обычная сталь, а не инструментальная. А значит, такая самодельная фреза быстро износится. Но её жизнь можно существенно продлить целым рядом способов.

Поэтому такое решение имеет место быть и должно использоваться в случаях, когда действительно требуется быстро обзавестись довольно неплохой фрезой по дереву, чтобы получить желаемый результат.

Сверло форстнера своими руками

Сверло форстнера своими руками

Сверло Форстнера, как и многие другие инструменты подобного назначения, используется для того, чтобы создавать в различных материалах точные и аккуратные отверстия.

Выбирать такие инструменты, отличающиеся как конструкцией, так и стоимостью, следует в зависимости от того, в каком материале следует выполнить отверстие, а также от требований, предъявляемых к геометрическим параметрам последнего.

Врезка мебельных петель чашечного типа с использованием сверла Форстнера

Что собой представляют сверла Форстнера

Сверла Форстнера от сверл других типов отличаются двумя значимыми преимуществами.

Во-первых, данные сверла благодаря особенностям своей конструкции позволяют получать очень чистый рез.

Специальный режущий ободок врезается в обрабатываемый материал и перерезает волокна его структуры раньше, чем это делают рабочие лезвия.

Именно благодаря этому удается практически полностью избежать образования сколов по краям формируемого отверстия, выполнить его с идеально гладкими внутренними стенками и плоским дном.

Во-вторых, сохранение точного направления движения сверл Форстнера в процессе сверления обеспечивает специальный ободок, а не центральное острие, что характерно для сверл других типов.

Такое качество инструмента, который используется преимущественно в роли сверла по дереву, особенно актуально в тех случаях, когда необходимо выполнить сверление перекрывающихся отверстий или сформировать отверстия на торцевых элементах изделия, а также расположенные под углом к волокнам, из которых состоит внутренняя структура обрабатываемого материала.

Таким образом, пользуясь сверлами Форстнера, можно получать качественные отверстия даже в тех случаях, когда их расположение, а также внутренняя структура обрабатываемого материала не позволяют обеспечить точное направление подачи сверлильных инструментов любых других типов.

Выборка глухих отверстий сверлом Форстнера

Как отличить оригинальную продукцию

Не все сверла, названные именем Форстнера и предлагаемые на современном рынке, имеют конструкцию, запатентованную более 120 лет назад. Между тем большая их часть работает по схожему принципу, суть которого заключается в следующем:

Имеется два основных признака, позволяющих отличить настоящее сверло Форстнера по дереву от неоригинального. Такими признаками являются:

Сверло Форстнера: 1 – оригинальное; 2 – для машинной заточки; 3 – с твердосплавными резцами; 4 – с зубьями

Настоящие фрезы Форстнера сегодня производятся только одной компанией – Connecticut Valley Manufacturing, производственные мощности которой расположены в США.

В отличие от неоригинальных инструментов, изготавливаемых методом литья, настоящая фреза Форстнера вытачивается из цельной заготовки, изготовленной из углеродистой стали.

Благодаря значительной толщине режущих кромок настоящие сверла Форстнера меньше перегреваются при сверлении и, соответственно, отличаются более высокой стойкостью.

Стоимость настоящих сверл Форстнера достаточно высока, что вполне оправдано как большим ресурсом их работы, так и тем, что выполнять обработку с их помощью можно на более высоких скоростях, при этом создаваемые отверстия отличаются высокой точностью и аккуратностью.

Отверстие небольшого диаметра, имеющееся в конструкции сверл Форстнера, делает их более удобными для обработки заготовок небольшой толщины.

Между тем попасть центральной частью этого инструмента в перекрестие разметки проблематично, поэтому приходиться ориентироваться на внешний диаметр сверла, что несколько затрудняет сверление.

Варианты исполнения инструмента с приспособлением для ограничения глубины сверления

Неоригинальный инструмент от настоящих сверл Форстнера можно отличить по следующим признакам:

Данные отличия объясняют тот факт, что неоригинальный инструмент стоит значительно дешевле настоящих сверл Форстнера.

На современном рынке представлена еще одна категория неоригинальных сверл Форстнера, режущая часть которых оснащена твердосплавными пластинами.

Такие сверла по дереву благодаря особенностям своей конструкции не перегреваются и отличаются большим ресурсом использования, а их стоимость сопоставима с ценой оригинального инструмента.

Между тем есть у них и один большой недостаток: их режущие пластины, напаянные на режущую часть, занимают значительно меньшую часть окружности, чем сплошной ободок.

Из-за такого конструктивного недостатка сверло начинает интенсивно вибрировать в процессе обработки и соскакивает с обрабатываемой поверхности в том случае, когда сверление выполняется под углом или с самого края заготовки.

Сверло Форстнера с напаянными резцами

Благодаря тому, что площадь контакта таких зубьев с обрабатываемым материалом значительно меньше, чем у сплошного ободка, инструмент данного типа не перегревается при выполнении обработки, что особенно актуально при сверлении отверстий большого диаметра.

Именно поэтому сверла по дереву, предназначенные для получения отверстий диаметром более 25 мм, изготавливают именно с такими зубьями на режущем ободке.

Как и сверла с твердосплавными пластинами, инструмент, на режущем ободке которого выполнены зубья, не очень хорошо демонстрирует себя при сверлении отверстий, расположенных под углом или на самом краю заготовки: в таких случаях он может просто соскакивать с зоны обработки.

Сверло с зубчатой режущей кромкой

Материал изготовления сверл Форстнера

Чаще всего сверла, названные именем Форстнера, изготавливаются из быстрорежущей стали (HSS), отличающейся не только доступной стоимостью, но и хорошими эксплуатационными характеристиками.

Обычная сталь, если она перегревается, становится значительно мягче, и режущие кромки инструмента, если он изготовлен из такого материала, быстро утрачивают свою остроту.

Сверло форстнера своими руками — Справочник металлиста

Сверло Форстнера, как и многие другие инструменты подобного назначения, используется для того, чтобы создавать в различных материалах точные и аккуратные отверстия.

Выбирать такие инструменты, отличающиеся как конструкцией, так и стоимостью, следует в зависимости от того, в каком материале следует выполнить отверстие, а также от требований, предъявляемых к геометрическим параметрам последнего.

Врезка мебельных петель чашечного типа с использованием сверла Форстнера

Какую скорость вращения сверла предпочесть

Выполняя обработку сверлами Форстнера, следует придерживаться следующих рекомендаций по выбору скорости их вращения.

Чтобы понять, с какой оптимальной частотой должно вращаться сверло Форстнера определенного диаметра, можно воспользоваться специальными справочными таблицами.

Режимы сверления в различных материалах

Выбор инструмента

Ответ на вопрос о том, стоит ли предпочесть дорогостоящим сверлам Форстнера недорогие неоригинальные инструменты, зависит от того, какие технологические задачи вы собираетесь решать. В том случае, если сверла по дереву вы используете достаточно часто, при этом вам особенно важно качество формируемого отверстия, лучше приобрести оригинальную продукцию.

Хорошей альтернативой оригинальным сверлам Форстнера является инструмент, выпускаемый под торговой маркой Convaico. Сверло данной торговой марки, позволяющее получать точные и аккуратные отверстия, выпускается в достаточно большом диапазоне диаметров: 6–76 мм с шагом в 1,6 мм.

Приобретение такого недорого набора вполне оправдано для периодических работ в домашней мастерской, связанных с обработкой мягкой древесины

Для выполнения относительно нечастых работ по сверлению изделий из дерева можно приобрести набор 6–7 неоригинальных сверл наиболее ходовых диаметров.

Стоимость такого набора, который позволит вам решать различные задачи по обработке древесины, будет приблизительно соответствовать цене одного сверла, выпущенного под торговой маркой Convaico.

В том случае, если вам необходимо сверлить в дереве отверстия большого диаметра, лучше приобрести сверло с зубчатым венцом.

Правила заточки

Чтобы выполнить качественную заточку сверл Форстнера, можно воспользоваться следующими рекомендациями:

Конструкция и принцип работы

С тех пор как был изобретён цилиндрический фрез Форстнера, из-за его большой востребованности появились много других подобных инструментов. Некоторые из них лишь немного напоминают оригинальную модель, но работают по одному и тому же принципу. Они проделывают несквозные круглые отверстия с ровным плоским дном.

Виды резцов

Для работы используется дрель с зажимным патроном стандартного типа. Например, у сверла Форстнера 15 мм в диаметре хвостовик размером 8 мм, а при диаметре сверла 28−60 мм размер хвостовика 10 мм.

Для изготовления мебельных петель или другой фурнитуры требуются фрезы разных размеров и поэтому в своей мастерской надо иметь набор таких инструментов.

Чтобы точно расположить сверло, в начале работы его центровочное остриё размещают в точке разметки и вдавливают в обрабатываемый материал до полного касания его плоскостью сверла. Сверление начинают на небольших оборотах, затем увеличивают до 800−1800 в минуту в зависимости от диаметра отверстия. Чем он больше, тем меньше скорость, чтобы избегать перегрева резцов.

На высоких скоростях оборотов сверло может сорваться.

Чтобы обеспечить безопасные условия работы, удобство её выполнения и в случаях, где требуется особая точность изготовления отверстия, используют сверло Форстнера 35 мм с ограничителем.

Он обеспечивает нужную глубину отверстия, вовремя останавливая инструмент. Мебельная петля или другая фурнитура должна устанавливаться только в качественные срезы.

Оригинальное сверло

В наше время этот инструмент выпускают многие производители, но настоящее сверло Форстнера по дереву изготавливается только американской компанией Connecticut Valley Manufacturing. Эти изделия самые дорогие. В отличие от дешёвых аналогов, получаемых методом литья, они вытачиваются из цельных, состоящих из углеродистой стали заготовок.

Настоящие фрезы Форстнера самые стойкие, во время работы меньше других подвергаются перегреву, поэтому можно делать качественную работу на высоких скоростях, а круглые отверстия получаются максимально точными и аккуратными. Они отличаются высокими рабочими ресурсами.

По внешним признакам они имеют два основных отличия в конструкции:

Дешёвые аналоги

Неоригинальные виды инструментов стоят значительно дешевле, потому что применяется более простая технология их изготовления и сделаны они из недорогих материалов. Эти фрезы отличаются по таким признакам:

Среди многочисленных разновидностей неоригинальных фрез Форстнера встречаются и дорогостоящие модели, по цене и рабочим ресурсам сопоставимые с настоящими запатентованными изделиями. Их режущие части представляют собой твердосплавные, устойчивые к нагреву пластины.

Особенности конструкции (пластины, режущие по контуру, представляют собой не сплошной ободок, а только небольшие фрагменты) позволяют работать на больших мощностях, избегая перегрева инструмента. Но при этом имеется и большой недостаток — из-за такой формы внешних резцов сверло может в процессе работы подвергаться вибрации и из-за этого соскакивать с обрабатываемой поверхности.

Ещё один вид неоригинальных фрез Форстнера имеет внешние режущие ободки с такими как у пилы зубьями. Эта особенность конструкции тоже позволяет избегать перегрева сверла во время работы. Но также к недостаткам относится вероятность вибрирования и соскакивания инструмента при сверлении даже под небольшим наклоном.

Материалы для изготовления

Настоящее, запатентованное в позапрошлом веке, сверло изготавливается из углеродистой стали. Другие, неоригинальные виды фрез Форстнера, изготавливаются из быстрорежущей (легированной) стали HSS, имеющей хорошие эксплуатационные показатели при больших скоростях резания и невысокую стоимость.

Обычная сталь при перегреве становится мягче и резцы утрачивают остроту. Быстрорежущая сталь имеет высокую устойчивость к перегреву. Некоторые производители для снижения перегрева, приходящегося при активной работе на режущую часть сверла, наносят специальное покрытие на основе нитрида титана. Этот метод защиты довольно эффективен.

Скорость вращения

Для выполнения работ свёрлами Форстнера существует несколько важных рекомендаций:

Особенности заточки

В процессе эксплуатации фрез острота их резцов постепенно снижается и периодически надо проводить заточку, которая выполняется по определённым правилам:

Выбор фрез

Какие фрезы лучше приобрести — дорогие настоящие или дешёвые неоригинальные? Выбор зависит от того, насколько часто потребуется применять их в работе.

В мастерской, где планируется постоянное производство мебельной продукции, придётся довольно часто пользоваться этим инструментом. Причём потребуются фрезы разных размеров.

А только для своих домашних нужд нерентабельно приобретать дорогостоящие инструменты.

При активном использовании лучше выбрать оригинальную продукцию, чтобы обеспечить непрерывную работу и при этом надолго сохранить инструмент в исправном состоянии. Высокая цена со временем окупится.

Для редкого использования лучше купить набор из 6−7 фрез ходовых размеров (в том числе сверло Форстнера 35 мм), цена которых будет соответствовать одному дорогостоящему оригинальному экземпляру.

С помощью такого набора можно выполнять много видов работ, где требуется создание отверстий разных размеров.

С помощью этих инструментов можно создать своими руками мебельный гарнитур или просто заменить новую фурнитуру, требующую изготовления качественных отверстий.

Отзывы покупателей

Купил сверло 35 мм MATRIX 70490. По сравнению с другими марками, которыми пользовался раньше, идеально в работе, делает чистый рез. У него один недостаток — не всегда есть в продаже.

С этим инструментом приятно работать, получаются аккуратные резы даже в твёрдой древесине и пластике.

Приобрёл такой набор. Очень хорошие свёрла и цена нормальная.

Сверло (фреза) Форстнера по дереву: рановидности, правила выбора, заточка

Сверло Форстнера, как и многие другие инструменты подобного назначения, используется для того, чтобы создавать в различных материалах точные и аккуратные отверстия.

Выбирать такие инструменты, отличающиеся как конструкцией, так и стоимостью, следует в зависимости от того, в каком материале следует выполнить отверстие, а также от требований, предъявляемых к геометрическим параметрам последнего.

Врезка мебельных петель чашечного типа с использованием сверла Форстнера

Сверло форстнера своими руками — steelfactoryrus.com

Сверло Форстнера очень отличается от популярных и привычных всем спиральных моделей. Правильнее даже выделить его как торцевую фрезу, ведь режущая кромка его находится в торце. Эта важная особенность помогает делать глухие отверстия огромного диаметра с качественной центровкой по предварительной разметке. Такая точность выполняется центрирующей головкой приспособления.

Отлично заточенное сверло может гарантировать полную чистоту обработки внутренней части отверстия. Такой вид приспособления отличает большая производительность, и долговечный срок использования при соблюдении правил работы.

Инструмент легкий в применении и с полным успехом может использоваться как в стандартных специальных станках, так и в ручном электрическом устройстве. На данный момент сверло Форстнера улучшено наличием очень прочных вставных деталей в виде режущей кромки.

Это помогло в несколько раз продлить срок его использования.

Заточка сверла по дереву полезный навык

Интенсивное использование инструмента по дереву приводит к потере его режущих свойств. Такой инструмент необязательно отправлять в утилизацию, его способности к работе возможно восстановить путем грамотной заточки.

В отсутствие опыта и малых объемов инструмента, возможно обратиться в специальные мастерские, оказывающие услуги по заточке.

Для самостоятельного изучения процесса, необходимо начать с неиспользуемого сверла, в случае порчи которое спокойно отправиться в утиль.

Получение результата возможно только при соблюдении нескольких условий. Процесс выполняется вручную, подходящим напильником или с использованием шлифовального станка. В последнем случае, необходимо соблюдать температурный режим изделия, постоянно поливая струей воды или масла

Перегрев приведет к потере прочности металла, неважной работе, при отсутствии возможности обеспечить постоянное охлаждение, нужно просто окунать изделие в стакан с водой или маслом каждый пару секунд. Только соблюдение заводских параметров геометрии даст возможность работать режущим набором, как в новом состоянии

Преимущества

Этот инструмент, по сравнению с другими конструкциями, имеет два больших плюса: чистота обрабатываемой поверхности и способность прекрасно удерживать определенное направление. Это удается даже на перекрываемых частях или когда диаметры отверстий выходят за края заготовки.

Качество резки боковых стен достигается подрезкой волокон по окружности еще до того, как их начнет касаться главная режущая кромка. Это помогает избегать сколов и задир материала за пределами нужного диаметра.

Второй плюс обусловлен тем, что направление удерживает не центрирующее острие, а боковая кольцевая специальная кромка и вся цилиндрическая плоскость рабочей поверхности. После начала выборки материала сверло крепко удерживается в созданной лунке.

Получение большого отверстия

Домашние умельцы часто интересуются, как сделать отверстие в дереве большого диаметра. Для этого можно использовать несколько способов:

Сверла по дереву имеют обширную классификацию. В домашних условиях это важный предмет. Однако для каждого вида работ требуется применение определенного инструмента. С помощью одного изготавливаются отверстия, другого — потаи, третьего — пазы. Зная все эти тонкости, необходимо иметь комплекты таких сверл, которые никогда не залежатся в домашнем хозяйстве.

Коротко о размерах

Отверстия в мебельном изделии нужны для того, чтобы посадить внутрь чашу мебельной петли, зафиксировать и обеспечить надежное соединение между полотном и фурнитурой.

Диаметр используемого спецсверла выбирается исходя из того, какой размер у купленной и применяемой мебельной петли. Чаще всего в продаже можно встретить чаши петель диаметром 26, 35 и 40 миллиметров.

Причем в подавляющем большинстве случаев производители мебельной фурнитуры используют диаметр именно 35 мм. Он универсальный по размерам, оптимальный для большинства видов стандартной мебели, на которой требуется использовать петли.

Но поскольку есть и нестандартные решения, под них также продаются специальные петли. А под эти петли можно приобрести соответствующие фрезы.

Для врезки не требуется наличие особых навыков. А вот опыт, хотя бы малейший, лишним не станет.

Дополнительно хочу вам напомнить о наборе инструментов для мебельщика, которые считаются основными и самыми необходимыми. Включить в этот набор фрезу для петель или просто сверло Форстнера наверняка стоит.

Области применения

Сверло Форстнера находит самое широкое применение в мебельной промышленности и в столярном деле. Благодаря правильному конструктивному решению он помогает очень быстро и точно делать глухие отверстия и пазовые углубления для различного рода фурнитуры.

Этот вид сверления используется и в огромных центрах на корпусном мебельном производстве: для разного рода монтажных соединительных деталей, стяжки, петель для мебели. Самым лучшим считается диаметр модели 35. Она применима и в обычном столярном производстве.

Приобрести сверло можно в любых специализированных магазинах. Оно помогает экономить дорогую сухую древесину и улучшать качество столярных вещей. К негативным моментам стоит отнести сложность заточки устройства и довольно высокую цену, по сравнению с простыми свёрлами спирального вида. Но это может окупиться эффективностью его работы при больших объёмах производства.

Конструктивные особенности

Само сверло по своей форме напоминает фрезу с расширенным наконечником. Имеет цилиндрическую головку. Рабочая часть инструмента состоит из короткого центровочного острия и двух основных режущих кромок (ножей), расположенных диаметрально друг другу.

Образующаяся стружка отводится двумя стружкоснимателями. Центрирующее остриё обеспечивает возможность установки сверла по центру будущего отверстия. В двух местах внешний режущий ободок прерывается основными лезвиями.

Периферийные кромки при сверлении создают боковые стенки, а сниматели стружки – дно отверстий.

Сверло форстнера своими руками — Металлы, оборудование, инструкции

При возникновении необходимости в оформлении отверстий в деревянных заготовках всегда возникает вопрос – а, как и каким инструментом это будет сделать проще, быстрее и удобнее.

Конечно, на сегодняшних строительных рынках представлено огромное количество сверл, способных делать различные типы отверстий.

Однако добиться их необычайной чистоты и полного отсутствия сколов можно лишь с помощью использования, так называемых сверл Форстнера по дереву.

История появления сверла

Изобретателем такого инструмента стал известный американский оружейник Бенджамин Форстнер. Его сверло для обработки древесины было впервые запатентовано в 1874 году и принесло ему небывалый успех и прибыль.

Сверла Форстнера изготавливаются и по сей день, однако с того времени успело появиться множество других типов подобного инструмента.

В некоторых случаях внешний вид образцов по своему лишь отдаленно напоминают впервые изобретённое сверло, но все они продолжают работать по единому принципу.

Сверло Форстнера. Для чего используется?

Изначально сверло Форстнера по дереву было разработано в целях проделывания отверстий с плоским дном несквозного типа в мягких и твердых породах древесины. Сейчас его также применяют при работе с плитами МДФ, ДВП или ДСП, а также их всевозможными модификациями.

Применяется сверло в основном в мебельном производстве, например для получения:

В других сферах сверло может использоваться при установке оконных проемов, дверных замков, прокладке электрической проводки, а также при водопроводных и электротехнических работах.

Сверло Форстнера по дереву дает возможность получать идеальные углубления с плоским дном, не доходя до наружного края всего лишь на 1-2мм. Предназначены сверла для установки в электрические либо ручные дрели с числом оборотов – от 400 до 1400 оборотов в минуту в зависимости от диаметра.

Итак, главными преимуществами таких сверл выступают:

Существующие разновидности и модификации

Сейчас сверло Форстнера по дереву производят многие фирмы. Некоторые из них делают упор на сохранении традиционной конфигурации инструмента, а другие – на использовании качественных материалов и усовершенствования устройства для работы при различных условиях.

Типоразмерный ряд сверл зачастую начинается с 10мм. Такие мелкие сверла менее популярны, чем, например, сверла диаметром 35 мм, которые используются при оформлении дверных петель. Также в продаже можно встретить и большие диаметры: 50 мм, 55 мм или даже 60 мм. Следует учесть, что чем больше значение диаметра, тем меньшей и медленней должна быть скорость рабочей дрели.

Очень важно в работе не превышать максимальную допустимую частоту вращения сверла, которая указывается в документации производителя.

В зависимости от типа резцов сверло Форстнера делят на:

Средняя длина сверла колеблется в пределах 10см. Из-за этой длины в некоторых случаях приходится прибегнуть к его удлинению. В этих целях используют специализированные удлинители размером до 300мм. Длина показывает величину глубины, которая будет получена за счет выбранной оснастки.

Особенности работы

В целях достижения высокого уровня точности при работе со сверлами Форстнера используется центровочное острие. Для этого на предмете намечают точку будущего его размещения.

После этого острие продавливается в материал до его равномерного прикосновения к поверхности изделия по всей окружности. Сверление рекомендуют начинать с минимальных оборотов. В среднем подобные сверла рассчитаны на скорость в работе в пределах от 800 до 1800 оборотов в минуту.

К тому же, чем большей будет рабочая зона, тем меньшей должна быть установлена скорость сверления.

Для удобства и безопасности при работе со сверлом, особенно в ситуациях с основными деталями, можно совместно со сверлом Форстнера применять специальные ограничители. Они позволят вовремя завершить работу инструмента и обеспечить нужное значение глубины отверстия.

При высверливании лунок в материалах небольшой толщины часто также применяют два сверла с одним диаметром. Изначально работу проводят стандартным инструментом, с помощью которого получается начальный диаметр.

У второго сверла сначала стачивается острие по центру, а затем им завершается оформление углублений. Благодаря первому диаметру инструмент удерживается в отверстии без риска срыва или выхода его за пределы.

При этом остаются стенки с минимально допустимой толщиной.

Заточка сверла

При заточке такого типа инструмента специалисты советуют пользоваться несколькими довольно несложными правилами:

Выбирая любой тип сверла Форстнера по дереву, надо руководствоваться, прежде всего, соотношением качества и стоимости инструмента. При необходимости частого применения сверла целесообразней будет приобретать инструмент хорошо известных фирм-производителей, зарекомендовавших себя с положительной стороны.

Сверло Форстнера по дереву: описание и преимущества, области применения, принцип работы

В мебельном мире используется огромное количество разных инструментов, оснасток и приспособлений. Постоянно создается что-то новое. Но есть старые и отлично зарекомендовавшие себя изделия. Сверло Форстнера относится именно к таким инструментам, поскольку имеет огромный ряд преимуществ.

Сверло Форстнера очень отличается от популярных и привычных всем спиральных моделей. Правильнее даже выделить его как торцевую фрезу, ведь режущая кромка его находится в торце. Эта важная особенность помогает делать глухие отверстия огромного диаметра с качественной центровкой по предварительной разметке. Такая точность выполняется центрирующей головкой приспособления.

Сверло форстнера своими руками

Описание и характеристики сверла Форстнера по дереву

Запатентованное Бенджамином Форстнером более 120 лет назад цилиндрическое сверло используется для создания в древесине или древесных плитах МДФ, ДСП, ДВП круглых аккуратных отверстий. Сверло Форстнера по дереву благодаря особой конструкции оставляет идеально чистый круглый срез без сколов. С помощью этого инструмента можно сверлить качественные отверстия при любых условиях — даже когда требуется расположить эти отверстия в труднодоступных для точной подачи сверла местах, или когда структура материала не обеспечивает возможность точной подачи направления сверла при работе инструментами других типов.

Конструкция и принцип работы

С тех пор как был изобретён цилиндрический фрез Форстнера, из-за его большой востребованности появились много других подобных инструментов. Некоторые из них лишь немного напоминают оригинальную модель, но работают по одному и тому же принципу. Они проделывают несквозные круглые отверстия с ровным плоским дном.

Виды резцов

Для работы используется дрель с зажимным патроном стандартного типа. Например, у сверла Форстнера 15 мм в диаметре хвостовик размером 8 мм, а при диаметре сверла 28−60 мм размер хвостовика 10 мм. Для изготовления мебельных петель или другой фурнитуры требуются фрезы разных размеров и поэтому в своей мастерской надо иметь набор таких инструментов.

Чтобы точно расположить сверло, в начале работы его центровочное остриё размещают в точке разметки и вдавливают в обрабатываемый материал до полного касания его плоскостью сверла. Сверление начинают на небольших оборотах, затем увеличивают до 800−1800 в минуту в зависимости от диаметра отверстия. Чем он больше, тем меньше скорость, чтобы избегать перегрева резцов.

На высоких скоростях оборотов сверло может сорваться. Чтобы обеспечить безопасные условия работы, удобство её выполнения и в случаях, где требуется особая точность изготовления отверстия, используют сверло Форстнера 35 мм с ограничителем. Он обеспечивает нужную глубину отверстия, вовремя останавливая инструмент. Мебельная петля или другая фурнитура должна устанавливаться только в качественные срезы.

Оригинальное сверло

В наше время этот инструмент выпускают многие производители, но настоящее сверло Форстнера по дереву изготавливается только американской компанией Connecticut Valley Manufacturing. Эти изделия самые дорогие. В отличие от дешёвых аналогов, получаемых методом литья, они вытачиваются из цельных, состоящих из углеродистой стали заготовок.

Настоящие фрезы Форстнера самые стойкие, во время работы меньше других подвергаются перегреву, поэтому можно делать качественную работу на высоких скоростях, а круглые отверстия получаются максимально точными и аккуратными. Они отличаются высокими рабочими ресурсами.

По внешним признакам они имеют два основных отличия в конструкции:

Дешёвые аналоги

Неоригинальные виды инструментов стоят значительно дешевле, потому что применяется более простая технология их изготовления и сделаны они из недорогих материалов. Эти фрезы отличаются по таким признакам:

Среди многочисленных разновидностей неоригинальных фрез Форстнера встречаются и дорогостоящие модели, по цене и рабочим ресурсам сопоставимые с настоящими запатентованными изделиями. Их режущие части представляют собой твердосплавные, устойчивые к нагреву пластины.

Особенности конструкции (пластины, режущие по контуру, представляют собой не сплошной ободок, а только небольшие фрагменты) позволяют работать на больших мощностях, избегая перегрева инструмента. Но при этом имеется и большой недостаток — из-за такой формы внешних резцов сверло может в процессе работы подвергаться вибрации и из-за этого соскакивать с обрабатываемой поверхности.

Ещё один вид неоригинальных фрез Форстнера имеет внешние режущие ободки с такими как у пилы зубьями. Эта особенность конструкции тоже позволяет избегать перегрева сверла во время работы. Но также к недостаткам относится вероятность вибрирования и соскакивания инструмента при сверлении даже под небольшим наклоном.

Характеристики прибора

Материалы для изготовления

Настоящее, запатентованное в позапрошлом веке, сверло изготавливается из углеродистой стали. Другие, неоригинальные виды фрез Форстнера, изготавливаются из быстрорежущей (легированной) стали HSS, имеющей хорошие эксплуатационные показатели при больших скоростях резания и невысокую стоимость.

Обычная сталь при перегреве становится мягче и резцы утрачивают остроту. Быстрорежущая сталь имеет высокую устойчивость к перегреву. Некоторые производители для снижения перегрева, приходящегося при активной работе на режущую часть сверла, наносят специальное покрытие на основе нитрида титана. Этот метод защиты довольно эффективен.

Скорость вращения

Для выполнения работ свёрлами Форстнера существует несколько важных рекомендаций:

Особенности заточки

В процессе эксплуатации фрез острота их резцов постепенно снижается и периодически надо проводить заточку, которая выполняется по определённым правилам:

Выбор фрез

Какие фрезы лучше приобрести — дорогие настоящие или дешёвые неоригинальные? Выбор зависит от того, насколько часто потребуется применять их в работе. В мастерской, где планируется постоянное производство мебельной продукции, придётся довольно часто пользоваться этим инструментом. Причём потребуются фрезы разных размеров. А только для своих домашних нужд нерентабельно приобретать дорогостоящие инструменты.

При активном использовании лучше выбрать оригинальную продукцию, чтобы обеспечить непрерывную работу и при этом надолго сохранить инструмент в исправном состоянии. Высокая цена со временем окупится.

Для редкого использования лучше купить набор из 6−7 фрез ходовых размеров (в том числе сверло Форстнера 35 мм), цена которых будет соответствовать одному дорогостоящему оригинальному экземпляру. С помощью такого набора можно выполнять много видов работ, где требуется создание отверстий разных размеров. С помощью этих инструментов можно создать своими руками мебельный гарнитур или просто заменить новую фурнитуру, требующую изготовления качественных отверстий.

Отзывы покупателей

Купил сверло 35 мм MATRIX 70490. По сравнению с другими марками, которыми пользовался раньше, идеально в работе, делает чистый рез. У него один недостаток — не всегда есть в продаже.

С этим инструментом приятно работать, получаются аккуратные резы даже в твёрдой древесине и пластике.

Приобрёл такой набор. Очень хорошие свёрла и цена нормальная.

Сверло (фреза) Форстнера по дереву: рановидности, правила выбора, заточка

Сверло Форстнера, как и многие другие инструменты подобного назначения, используется для того, чтобы создавать в различных материалах точные и аккуратные отверстия. Выбирать такие инструменты, отличающиеся как конструкцией, так и стоимостью, следует в зависимости от того, в каком материале следует выполнить отверстие, а также от требований, предъявляемых к геометрическим параметрам последнего.

Врезка мебельных петель чашечного типа с использованием сверла Форстнера

Что собой представляют сверла Форстнера

Сверла Форстнера от сверл других типов отличаются двумя значимыми преимуществами.

Во-первых, данные сверла благодаря особенностям своей конструкции позволяют получать очень чистый рез. Специальный режущий ободок врезается в обрабатываемый материал и перерезает волокна его структуры раньше, чем это делают рабочие лезвия. Именно благодаря этому удается практически полностью избежать образования сколов по краям формируемого отверстия, выполнить его с идеально гладкими внутренними стенками и плоским дном.

Во-вторых, сохранение точного направления движения сверл Форстнера в процессе сверления обеспечивает специальный ободок, а не центральное острие, что характерно для сверл других типов. Такое качество инструмента, который используется преимущественно в роли сверла по дереву, особенно актуально в тех случаях, когда необходимо выполнить сверление перекрывающихся отверстий или сформировать отверстия на торцевых элементах изделия, а также расположенные под углом к волокнам, из которых состоит внутренняя структура обрабатываемого материала.

Таким образом, пользуясь сверлами Форстнера, можно получать качественные отверстия даже в тех случаях, когда их расположение, а также внутренняя структура обрабатываемого материала не позволяют обеспечить точное направление подачи сверлильных инструментов любых других типов.

Выборка глухих отверстий сверлом Форстнера

Как отличить оригинальную продукцию

Не все сверла, названные именем Форстнера и предлагаемые на современном рынке, имеют конструкцию, запатентованную более 120 лет назад. Между тем большая их часть работает по схожему принципу, суть которого заключается в следующем:

Имеется два основных признака, позволяющих отличить настоящее сверло Форстнера по дереву от неоригинального. Такими признаками являются:

Сверло Форстнера: 1 – оригинальное; 2 – для машинной заточки; 3 – с твердосплавными резцами; 4 – с зубьями

Настоящие фрезы Форстнера сегодня производятся только одной компанией – Connecticut Valley Manufacturing, производственные мощности которой расположены в США. В отличие от неоригинальных инструментов, изготавливаемых методом литья, настоящая фреза Форстнера вытачивается из цельной заготовки, изготовленной из углеродистой стали.

Благодаря значительной толщине режущих кромок настоящие сверла Форстнера меньше перегреваются при сверлении и, соответственно, отличаются более высокой стойкостью. Стоимость настоящих сверл Форстнера достаточно высока, что вполне оправдано как большим ресурсом их работы, так и тем, что выполнять обработку с их помощью можно на более высоких скоростях, при этом создаваемые отверстия отличаются высокой точностью и аккуратностью.

Отверстие небольшого диаметра, имеющееся в конструкции сверл Форстнера, делает их более удобными для обработки заготовок небольшой толщины. Между тем попасть центральной частью этого инструмента в перекрестие разметки проблематично, поэтому приходиться ориентироваться на внешний диаметр сверла, что несколько затрудняет сверление.

Варианты исполнения инструмента с приспособлением для ограничения глубины сверления

Неоригинальный инструмент от настоящих сверл Форстнера можно отличить по следующим признакам:

Данные отличия объясняют тот факт, что неоригинальный инструмент стоит значительно дешевле настоящих сверл Форстнера.

На современном рынке представлена еще одна категория неоригинальных сверл Форстнера, режущая часть которых оснащена твердосплавными пластинами. Такие сверла по дереву благодаря особенностям своей конструкции не перегреваются и отличаются большим ресурсом использования, а их стоимость сопоставима с ценой оригинального инструмента. Между тем есть у них и один большой недостаток: их режущие пластины, напаянные на режущую часть, занимают значительно меньшую часть окружности, чем сплошной ободок. Из-за такого конструктивного недостатка сверло начинает интенсивно вибрировать в процессе обработки и соскакивает с обрабатываемой поверхности в том случае, когда сверление выполняется под углом или с самого края заготовки.

Сверло Форстнера с напаянными резцами

Еще один неоригинальный инструмент, также называемый сверлом Форстнера, отличается тем, что на его режущем ободке выполнены зубья, напоминающие режущие элементы пилы. Благодаря тому, что площадь контакта таких зубьев с обрабатываемым материалом значительно меньше, чем у сплошного ободка, инструмент данного типа не перегревается при выполнении обработки, что особенно актуально при сверлении отверстий большого диаметра.

Именно поэтому сверла по дереву, предназначенные для получения отверстий диаметром более 25 мм, изготавливают именно с такими зубьями на режущем ободке. Как и сверла с твердосплавными пластинами, инструмент, на режущем ободке которого выполнены зубья, не очень хорошо демонстрирует себя при сверлении отверстий, расположенных под углом или на самом краю заготовки: в таких случаях он может просто соскакивать с зоны обработки.

Сверло с зубчатой режущей кромкой

Материал изготовления сверл Форстнера

Чаще всего сверла, названные именем Форстнера, изготавливаются из быстрорежущей стали (HSS), отличающейся не только доступной стоимостью, но и хорошими эксплуатационными характеристиками. Обычная сталь, если она перегревается, становится значительно мягче, и режущие кромки инструмента, если он изготовлен из такого материала, быстро утрачивают свою остроту. Такого не происходит с быстрорежущей сталью, которая обладает высокой устойчивостью к перегреву.

Чтобы уменьшить интенсивность нагрева режущей части инструмента, некоторые современные производители наносят на нее специальное покрытие, основу которого составляет нитрид титана. На сверло с таким покрытием можно оказывать большее давление в процессе обработки, не переживая за то, что оно перегреется.

Какую скорость вращения сверла предпочесть

Выполняя обработку сверлами Форстнера, следует придерживаться следующих рекомендаций по выбору скорости их вращения.

Чтобы понять, с какой оптимальной частотой должно вращаться сверло Форстнера определенного диаметра, можно воспользоваться специальными справочными таблицами.

Режимы сверления в различных материалах

Выбор инструмента

Ответ на вопрос о том, стоит ли предпочесть дорогостоящим сверлам Форстнера недорогие неоригинальные инструменты, зависит от того, какие технологические задачи вы собираетесь решать. В том случае, если сверла по дереву вы используете достаточно часто, при этом вам особенно важно качество формируемого отверстия, лучше приобрести оригинальную продукцию.

Хорошей альтернативой оригинальным сверлам Форстнера является инструмент, выпускаемый под торговой маркой Convaico. Сверло данной торговой марки, позволяющее получать точные и аккуратные отверстия, выпускается в достаточно большом диапазоне диаметров: 6–76 мм с шагом в 1,6 мм.

Приобретение такого недорого набора вполне оправдано для периодических работ в домашней мастерской, связанных с обработкой мягкой древесины

Для выполнения относительно нечастых работ по сверлению изделий из дерева можно приобрести набор 6–7 неоригинальных сверл наиболее ходовых диаметров. Стоимость такого набора, который позволит вам решать различные задачи по обработке древесины, будет приблизительно соответствовать цене одного сверла, выпущенного под торговой маркой Convaico.

В том случае, если вам необходимо сверлить в дереве отверстия большого диаметра, лучше приобрести сверло с зубчатым венцом.

Правила заточки

Чтобы выполнить качественную заточку сверл Форстнера, можно воспользоваться следующими рекомендациями:

Наружная режущая кромка затачивается только изнутри, чтобы не изменился размер ободка

Для доводки режущих кромок лучше использовать не напильники, а мелкозернистые оселки

И в заключении предлагаем посмотреть небольшое видео, в котором показан процесс заточки на станке сверла Форстнера с твердосплавными резцами.

Своими руками – Как сделать самому

Как сделать что-то самому, своими руками – сайт домашнего мастера

Сверло Форстнера: какие бывают, как пользоваться и как наточить эти сверла

ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ + ЕСТЬ ОТЗЫВЫ.

Что такое сверло Форстнера и как им пользоваться

Если в любой заготовке необходимо сделать отверстие то встает первый вопрос – а чем, каким инструментом это быстрее и удобнее всего сделать..

Таких инструментов очень много.

Целый ряд диаметров можно получить с помощью недорогих спиральных и перьевых сверл, а очень крупные отверстия делаются кольцевыми пилами-коронками. Имеет ли смысл тратить деньги на сверла Форстнера, если такие же отверстия делаются более дешевыми способами?

СВЕРЛА ФОРСТНЕРА

У сверл Форстнера есть два важных преимущества. Во-первых, они сверлят очень чисто. Их режущий ободок перерезает волокна на краях отверстия раньше, чем основные лезвия погружаются в древесину, и при этом почти не образуются сколы. Отверстия имеют гладкие стенки и плоское дно. Это свойство полезно, когда требуется, например, сделать аккуратные углубления для свеч в подсвечниках или замаскировать пробками утопленные головки шурупов.

ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>

Во-вторых, сверло Форстнера удерживает направление благодаря ободку, а не центральному острию, как другие сверла. Поэтому с его помощью можно добиться аккуратности в ситуациях, где другие сверла работают хуже, например при сверлении перекрывающихся отверстий, в торце или под углом к волокнам, на краю детали, а также в других случаях, когда структура материала или ориентация поверхности не позволяют точно выдержать направление продольной подачи сверл других типов.

Настоящие и ненастоящие сверла Форстнера

Большинство разновидностей сверл Форстнера, имеющихся сейчас в продаже, лишь отдаленно похожи на оригинал, разработанный Бенджамином Форстнером более 120 лет назад, однако все они работают по одному и тому же принципу. Внешний ободок надрезает волокна древесины на краях, а внутренние резцы, режущие кромки которых расположены радиально, удаляют материал в середине и отводят стружку вверх, как маленькие рубанки. На рисунке показаны четыре основные разновидности современных сверл Форстнера.

Настоящие сверла форстнера имеют крошечное центральное острие и внешний режущий ободок, лишь в двух местах прерываемый основными лезвиями, затачиваемыми вручную. Сейчас такие сверла делаются почти исключительно в США компанией Connecticut Valley Manufacturing. В отличие от остальных разновидностей, их изготавливают не методом литья, а вытачивают из углеродистой стали. Значительная толщина стенок способствует уменьшению перегрева при работе и, соответственно, большей стойкости режущих кромок. Цена таких сверл намного больше, чем стоимость остальных. Эти сверла работают агрессивнее других испытанных нами разновидностей, однако отверстия получаются очень чистыми. Маленькое центральное острие делает такие сверла особенно удобными для сверления отверстий в тонких заготовках, но точно попасть в центр труднее – приходится ориентироваться больше на внешний диаметр сверла, а не нацеливать острие в перекрестье разметки.

Пример использования сверл Форстнера в статье “Каркас своими руками” вместо шнекового сверла

Сверла Форстнера с зубчатым венцом напоминают модернизированные сверла, но на режущем ободке имеют резцы, похожие на зубья пилы. Эти зубья уменьшают поверхность контакта с материалом, и сверло меньше перегревается, что особенно важно при сверлении больших отверстий, поэтому сверла диаметром более 25 мм чаще всего делают с такими зубьями. Как и твердосплавные сверла Форстнера, сверла этой разновидности могут срываться при сверлении под углом или на краю детали.

4 вида свёрл Форстнера

1. Настоящее сверло Форстнера. 2. Модернизированное сверло. 3. С твердосплавными резцами.4. С зубчатым венцом

Многое зависит от стали

Большая часть современных сверл Форстнера изготавливается из так называемой быстрорежущей стали (HSS) – относительно недорогого материала, что делает сверла доступными. Если при работе сверло перегревается и сталь приобретает синий цвет, она размягчается, и режущая кромка быстро теряет остроту. Быстрорежущая сталь отличается большей стойкостью к перегреву. Некоторые производители наносят на сверла покрытия из нитрида титана, позволяющие уменьшить нагрев. Мы обнаружили, что сверла с таким покрытием менее агрессивны, но вы можете увеличить давление на сверло, не боясь перегреть его.

Убийственная скорость

Чем больше диаметр сверла, тем медленнее оно должно вращаться, чтобы не допустить перегрева. Если производитель указывает максимальную частоту вращения, ни в коем случае не превышайте ее. И помните, что при меньшей скорости вы снизите только производительность сверления, не потеряв контроля и не ухудшив качества получаемых отверстий. Ориентировочные значения частоты вращения для сверл Форстнера указаны в таблице. —

Какие сверла выбрать и для чего

Если требуется ограниченное число диаме­тров и вы часто пользуетесь такими свер­лами, лучшим выбором будут, несомнен­но, настоящие сверла Форстера. Convalco выпускает сверла целого ряда диаметров, начиная от 6 и заканчивая 76 мм, с ша­гом 1,6 мм. Они сверлят быстро и очень чисто, но приобретение большого набо­ра этих сверл ограничено толщиной ва­шего кошелька.

Если вам лишь изредка приходится при­менять сверла разных диаметров, можно сэкономить, приобретя набор относитель­но недорогих модернизированных сверл Форстнера. Такие наборы, состоящие из шести-семи сверл самых ходовых диа­метров, могут обойтись примерно в це­ну одного настоящего сверла Форстнера от Convalco. Тем, кто часто делает боль­шие отверстия, например, изготавливая деревянные корпуса для часов, рекомен­дуем чуть более дорогие сверла с зубчатым венцом.

Эти 25-миллиметровые отверстия (слева направо) настоящим сверлом Форстнера, модернизированным сверлом Форстнера и перьевым сверлом. Обратите внимание, что центральное острие перьевого сверла прошло сквозь всю толщину 45-миллиметровой доски.

Также эти сверла использовали при сборке садовой скамейки-уголка и столика-подноса

При подготовке статьи использованы материалы превосходного издания для краснодеревщиков и столяров “WoodMaster”

Маленькое устройство, решившее большую проблему

Точное сверление. Даже без разметки. Даже неподходящим сверлом. И даже дрелью с биением патрона. И все это быстро. Около 200 отверстий я просверлил, и ни одно из них не оказалось дыркой. Как такое возможно? Сейчас расскажу.

Однажды я купил шкаф в Икее. Как любят шведы, продавался он в картонной коробке, в виде стопочки досок и пакетика с фурнитурой. Быстренько его собрав, я решил, что эти доски мало чем отличаются от мебельного щита из Леруа Мерлен, только нарезаны по нужному размеру и просверлены отверстия под крепеж — а цена выше в несколько раз. При этом нарезать листовой материал можно в том же Леруа почти за спасибо.

Потом мы делали ремонт и долго не могли решить, куда пристроить стиральную машину. В ванной ей не хватало места, кухню хотелось освободить для более важных вещей, в прихожей она не смотрелась… Вот если б спрятать ее в тумбу, это решило бы проблему. Но где взять тумбу с внутренним размером 60 см? Готовой нигде не продается, и я решил смастерить ее сам. Тот первый опыт был не вполне удачный. Тумба собиралась на эксцентриковых стяжках и конфирматах (это такие шурупы для дсп). Для эксцентриковой стяжки нужно просверлить два отверстия в перпендикулярных плоскостях с пересекающимися осями. Пару раз я промахнулся со сверлением, отверстия пришлось рассверливать, чтобы все совпало, а, стало быть, появились люфты. Одно отверстие и вовсе вышло сквозным, чуть пол не просверлил. Тумбу я конечно собрал, но появилось понимание, что не все так просто. А тумба при отжиме машинкой подпрыгивает и дребезжит.

И тут грянул новый ремонт. На этот раз требовалось соорудить мега-шкаф. Он должен быть широким (более 2 м.) глубоким (76 см. в глубину), сделан должен быть из березовой фанеры 21мм, и самое главное — нижняя часть не должна иметь цоколь. Идея состоит в том, чтобы в нижнюю секцию шкафа вкатывались тумбы на колесиках. Это здорово упрощает загрузку вещей в такой глубокий шкаф. Позволяет быстро выкатить, скажем, тумбу с инструментами и прикатить ее к месту ремонта. Или тумбу с книгами к письменному столу. И не бегать за каждой мелочью в шкаф. Вот примерно так это должно выглядеть:

(дверцы и ящички/полочки условно не нарисованы, но они будут)

Конечно, такие ноги мигом разъедутся без крепления к единому основанию, и шкаф рухнет. Чтобы этого не произошло, шкаф монтируется на несущую стену дома, всю нагрузку несет она. Это снимает вопрос задней стенки. Это позволит при необходимости заменить напольное покрытие, не вытаскивая шкаф из комнаты. Просто выкатываем тумбы, снимаем нижнюю часть перегородок, а остальной шкаф продолжает висеть на стене.

Все эти мои хотелки, все вместе и каждая по отдельности, отпугивали потенциальных изготовителей шкафа. Фирм, изготавливающих мебель полно, но почти все гонят шкафы из дсп 16 мм, глубиной 600, все по более-менее стандартным чертежам, а заказчику позволительно лишь выбрать цвет дсп и узор на створке. Так стало ясно, что всю работу предстоит сделать мне самому. Но старая травма с тумбой под стиралку давала о себе знать, и на этот раз я решил не оставить себе шансов на ошибку. Базовые элементы крепежа всей конструкции — двойная эксцентриковая стяжка и винт с бочкообразной гайкой. А это значит, что сверлить придется много и сверлить нужно точно. Поэтому был приобретен герой моего обзора: кондуктор для сверления под эксцентриковую стяжку.

Кондукторов для сверления торца доски много. Есть параллелограммного типа, есть такие типа рогатки (долго объяснять, своей фотки у меня нет, а чужие прикладывать к обзору тут не разрешают, так что найдете в интернете, если надо), в общем выбор большой. Но кондуктор, который позволял бы сверлить сразу два отверстия именно под стяжку, я нашел только этот. Посмотрим, что же мне прислали:

Жесткий пластиковый кофр, внутри поролоновая подкладка и инструменты в пакетиках.

Два сверла по дереву на 8 и на 10 мм, одно сверло форстнера на 15 мм, ограничительные муфты для них, несколько шкантов, ключ для гаек, шестигранный ключ для фиксации ограничительных муфт, и собственно сам прибор.

Вот он. Штука довольно увесистая, из литого металла, скорее всего чугуна. Фиксируется на доске винтовым зажимом. На дешевых струбцинах тарелка держится за счет развальцовки винта, со временем она отваливается или продавливается, винт начинает царапать доску. Здесь такого не произойдет. Тарелка из толстой стали, она гладкая и ровная, фиксируется винтом. Время показало, что ей можно зажимать даже окрашенную доску из мягкого дерева, следов не остается.

Максимальная толщина зажимаемой доски порядка 50 мм.

В прорезях корпуса перемещаются и фиксируются гайками две втулки. Одна для сверления 8 мм, со стороны торца доски.

Минимальный отступ оси сверлимого отверстия от поверхности доски — 5 мм.

Максимальный — 37 мм.

Шкала на раме выполнена гравировкой, т.е. не сотрется со временем.

Торец втулок немного утоплен в корпус кондуктора, буквально на долю миллиметра. Это дает возможность перемещать втулку даже когда струбцина зажимает доску. Разумеется, для этого надо ослабить фиксирующую гайку.

На другой плоскости кондуктора выполнена точно такая же прорезь для втулки под сверление на 15 мм.

Минимальное расстояние от торца доски до оси сверления — 21 мм. Можно и меньше сделать, просто установив струбцину не вплотную к краю доски.

Максимальное расстояние — 39 мм.

Ну что ж, приступим к испытаниям девайса. Перво-наперво, попробуем установить двойную эксцентриковую стяжку. Она позволяет соединять фанеру почти незаметно. Кроме того, с ними можно сделать и крестообразные соединения листов фанеры. Вот как выглядит стяжка:

Вставляем эксцентрики в отверстия на поверхности доски, вставляем штифт в отверстие на торце, соединяем торец к торцу, поворачиваем эксцентрики так, чтобы они захватили концы штифтов, подтягиваем, готово!

Винты с бочками — для Т-образных соединений. Сверлим 10 мм на одной доске, 7 мм с ее торца и на поверхности другой, вставляем в одно отверстие бочонок, в другое винт, соединяем, закручиваем, все.

Да, но как просверлить 7 мм? Втулка идеально соответствует сверлу 8 мм, сверло на 7 в ней болтается. У меня под рукой оказался переходник для фрез с 1/4 дюйма на 8 мм. А 1/4 дюйма — это 6,35 мм. Уже что-то. Вот этот переходник.

Стоит 100 с чем-то рублей.

Он из каленой стали, встает плотно во втулку 8 мм и в него практически без зазора входит сверло 6,45 мм. Это сверло для сверления отверстий для резьбы М8.

Ну а потом рассверлить 6,45 до 7 — дело техники. Если совсем уж не наваливаться на дрель, отверстие рассверлится точно по оси прежнего.

Вот такой комбинацией я и стал пользоваться. Конечно, проще было бы сверлить на 8. Но мне не хотелось добавлять лишние люфты. В угоду простоты частичной разборки шкафа мне пришлось отказаться от шкантов, и эти штифты, которые, вообще говоря, должны работать только на растяжение, у меня будут нагружены еще и на срез.

Чтоб набить руку, я начал с обрезков фанеры. Попробовал соединить три кусочка буквой Т.

Сперва сверлим сверлом форстнера с поверхности, чтобы потом легче отводилась стружка из более глубокого торцевого отверстия.

Потом сверлим с торца.

Повторяем все то же самое со второй дощечкой.

Вот что получилось:

Наконец, сверлим насквозь центральную дощечку. Собираем:

Как видите, получилось у меня только со второго раза. С первого я ошибся с размером и просверлил отверстия под эксцентрики слишком близко. Они при самой тугой затяжке не обеспечивали достаточного сжатия досок.

Края всех отверстий аккуратные. Теперь этим сверлом форстнера я проделал уже более 60 отверстий.

Сверло поизносилось, конечно, но и теперь деревянные волокна не рвет.

Вот одно из последних отверстий:

Я сверлил и уже покрашенную фанеру, края ровные.

Отверстия с торца тоже получаются отличные. Вот виден в глубине установленный эксцентрик.

Самое главное — отверстия получаются неизменно соосные. Я вставил сверло и приложил ГОСТовский уголок:

В другой плоскости:

И вот что получилось в результате:

Думаю, это самый критически важный кондуктор для изготовления корпусной мебели. Он поможет не только сделать отверстия под эксцентриковый крепеж, но и под бочки, конфирматы, шканты, т.е. всю ту работу, для которой, вообще говоря, предназначен самоцентрирующийся кондуктор. Но у этого больше функционал за счет сверления второго отверстия. Так что если вы не профессионал, и работаете не на поточном производстве, но этот кондуктор для вас. Все остальное, что мне понадобится – вырезание отверстий под петли и ручки, в принципе можно сделать вообще без кондуктора.

Сейчас стоит что-то около 2700, там скидка.

Как пользоваться сверлом Форстнера по дереву

Сфера применения инструмента

Первоначально свёрла по дереву Форстнера предназначались для получения несквозных отверстий в древесине разного типа. Сегодня приспособление используется при обработке мебельных плит и их модификаций. С помощью такого сверла на мебельном производстве получают:

Кроме мебельной промышленности, инструмент нашёл применение также в других отраслях. Он используется для монтажа:

Используя сверло Форстнера, появляется возможность получить отличные углубления, не доходящие до поверхности 1—2 мм. Этот инструмент можно легко установить в любую электродрель, имеющую регулятор оборотов.

Конструктивные особенности приспособления

Чтобы работать с такой оснасткой, необходимо хорошо знать, как сверлить сверлом Форстнера. Для этого нужно детально рассмотреть его конструкцию. Рабочая часть оснащена двумя режущими кромками. Имеет очень маленькое центровочное острие.

Профиль инструмента похож на букву Z, имеющую закруглённые концы снизу и сверху. Внешний вид сильно напоминает букву S, только в зеркальном отображении.

Перемычка оснащена специальной режущей кромкой, предназначенной для выборки древесины. По всему диаметру располагается подрезная кромка. Она служит своеобразным ограничителем, удерживающим инструмент в обрабатываемой лунке.

Сверло изготавливают из прочной быстрорежущей стали. Этот металл способен выдержать высокую температуру рабочей зоны. Для повышения срока эксплуатации инструмента часть производителей проводят титановое напыление режущей кромки, устанавливают твердосплавные пластины.

Чтобы повысить скорость операции, а также уменьшить перегрев, на режущих поверхностях нарезают зубья. Единственным недостатком такого зубчатого инструмента можно назвать не очень высокую чистоту поверхности.

Модификация мебельной оснастки

Изготовлением сверла Форстнера занимаются большое число компаний, отличающихся собственным технологическим подходом. Кто-то стремится улучшить качество инструмента, другие занимаются модернизацией сплава, стремясь увеличить прочность приспособления. Некоторые фирмы придерживаются первоисточника, они стараются сохранить все параметры и точную конфигурацию инструмента.

Как пользоваться сверлом Форстнера, хорошо знают профессионалы. Очень важным считается его диаметр. Самыми востребованными остаются приспособления с диаметром 30—40 мм. В магазинах можно встретить 10 или 60 мм свёрла, оснащённые зубчатым венцом. Они отличаются режущим ободком, форма которого похожа на зубья. Главным преимуществом такого инструмента является минимальный нагрев при работе.

Недостатком зубчатой модели считается небольшая длина примерно 100 мм. Приходится пользоваться дополнительными удлинителями.

Большой популярностью пользуются свёрла, режущая кромка которых изготовлена из твёрдого сплава. В принципе, эта конструкция больше всего напоминает оригинальную версию Форстнера. К сожалению, стоимость таких изделий очень высока, их часто подделывают. Отрицательной чертой этой оснастки является большая вибрация, а также срыв с обрабатываемой поверхности из-за небольшого диаметра боковых резцов.

Некоторые тонкости обработки

Чтобы получить высокую точность обработки, изделие оснащено специальным центровочным остриём. На поверхности детали отмечают точку нарезки отверстия. Острие продавливается в дерево пока не произойдёт равномерного прикосновения режущей кромки к поверхности.

Операция должна начинаться с самых маленьких оборотов. Основная скорость работы такого сверла находится в диапазоне 800—1800 об. в минуту. Для большой рабочей зоны используется небольшая скорость.

Чтобы получить требуемую глубину отверстия, применяются специальные ограничители. Эти детали являются своеобразным сигнализатором для рабочего, когда необходимо закончить сверление.

Когда сверлится небольшая толщина, довольно часто используют два сверла одинакового диаметра. Сначала отверстие сверлится стандартным инструментом. Второе сверло имеет сточенное острие в центре. Оно заканчивает оформление углубления.

Для этой операции мастера советуют придерживаться нескольких несложных, но очень важных правил:

Покупая такой инструмент в магазине, необходимо проверить состояние режущих поверхностей. Они должны быть без задиров и сколов. Приобретать изделия с дефектами не стоит. Исправить самостоятельно их будет очень сложно.

Сверло форстнера своими руками

Сверло форстнера своими руками — Справочник металлиста

Сверло Форстнера, как и многие другие инструменты подобного назначения, используется для того, чтобы создавать в различных материалах точные и аккуратные отверстия.

Выбирать такие инструменты, отличающиеся как конструкцией, так и стоимостью, следует в зависимости от того, в каком материале следует выполнить отверстие, а также от требований, предъявляемых к геометрическим параметрам последнего.

Врезка мебельных петель чашечного типа с использованием сверла Форстнера

Что собой представляют сверла Форстнера

Сверла Форстнера от сверл других типов отличаются двумя значимыми преимуществами.

Во-первых, данные сверла благодаря особенностям своей конструкции позволяют получать очень чистый рез.

Специальный режущий ободок врезается в обрабатываемый материал и перерезает волокна его структуры раньше, чем это делают рабочие лезвия.

Именно благодаря этому удается практически полностью избежать образования сколов по краям формируемого отверстия, выполнить его с идеально гладкими внутренними стенками и плоским дном.

Во-вторых, сохранение точного направления движения сверл Форстнера в процессе сверления обеспечивает специальный ободок, а не центральное острие, что характерно для сверл других типов.

Такое качество инструмента, который используется преимущественно в роли сверла по дереву, особенно актуально в тех случаях, когда необходимо выполнить сверление перекрывающихся отверстий или сформировать отверстия на торцевых элементах изделия, а также расположенные под углом к волокнам, из которых состоит внутренняя структура обрабатываемого материала.

Таким образом, пользуясь сверлами Форстнера, можно получать качественные отверстия даже в тех случаях, когда их расположение, а также внутренняя структура обрабатываемого материала не позволяют обеспечить точное направление подачи сверлильных инструментов любых других типов.

Выборка глухих отверстий сверлом Форстнера

Как отличить оригинальную продукцию

Не все сверла, названные именем Форстнера и предлагаемые на современном рынке, имеют конструкцию, запатентованную более 120 лет назад. Между тем большая их часть работает по схожему принципу, суть которого заключается в следующем:

Имеется два основных признака, позволяющих отличить настоящее сверло Форстнера по дереву от неоригинального. Такими признаками являются:

Сверло Форстнера: 1 – оригинальное; 2 – для машинной заточки; 3 – с твердосплавными резцами; 4 – с зубьями

Настоящие фрезы Форстнера сегодня производятся только одной компанией – Connecticut Valley Manufacturing, производственные мощности которой расположены в США. В отличие от неоригинальных инструментов, изготавливаемых методом литья, настоящая фреза Форстнера вытачивается из цельной заготовки, изготовленной из углеродистой стали.

Благодаря значительной толщине режущих кромок настоящие сверла Форстнера меньше перегреваются при сверлении и, соответственно, отличаются более высокой стойкостью.

Стоимость настоящих сверл Форстнера достаточно высока, что вполне оправдано как большим ресурсом их работы, так и тем, что выполнять обработку с их помощью можно на более высоких скоростях, при этом создаваемые отверстия отличаются высокой точностью и аккуратностью.

Отверстие небольшого диаметра, имеющееся в конструкции сверл Форстнера, делает их более удобными для обработки заготовок небольшой толщины. Между тем попасть центральной частью этого инструмента в перекрестие разметки проблематично, поэтому приходиться ориентироваться на внешний диаметр сверла, что несколько затрудняет сверление.

Варианты исполнения инструмента с приспособлением для ограничения глубины сверления

Неоригинальный инструмент от настоящих сверл Форстнера можно отличить по следующим признакам:

Данные отличия объясняют тот факт, что неоригинальный инструмент стоит значительно дешевле настоящих сверл Форстнера.

На современном рынке представлена еще одна категория неоригинальных сверл Форстнера, режущая часть которых оснащена твердосплавными пластинами.

Такие сверла по дереву благодаря особенностям своей конструкции не перегреваются и отличаются большим ресурсом использования, а их стоимость сопоставима с ценой оригинального инструмента.

Между тем есть у них и один большой недостаток: их режущие пластины, напаянные на режущую часть, занимают значительно меньшую часть окружности, чем сплошной ободок.

Из-за такого конструктивного недостатка сверло начинает интенсивно вибрировать в процессе обработки и соскакивает с обрабатываемой поверхности в том случае, когда сверление выполняется под углом или с самого края заготовки.

Сверло Форстнера с напаянными резцами

Еще один неоригинальный инструмент, также называемый сверлом Форстнера, отличается тем, что на его режущем ободке выполнены зубья, напоминающие режущие элементы пилы.

Благодаря тому, что площадь контакта таких зубьев с обрабатываемым материалом значительно меньше, чем у сплошного ободка, инструмент данного типа не перегревается при выполнении обработки, что особенно актуально при сверлении отверстий большого диаметра.

Как и сверла с твердосплавными пластинами, инструмент, на режущем ободке которого выполнены зубья, не очень хорошо демонстрирует себя при сверлении отверстий, расположенных под углом или на самом краю заготовки: в таких случаях он может просто соскакивать с зоны обработки.

Сверло с зубчатой режущей кромкой

Материал изготовления сверл Форстнера

Чаще всего сверла, названные именем Форстнера, изготавливаются из быстрорежущей стали (HSS), отличающейся не только доступной стоимостью, но и хорошими эксплуатационными характеристиками.

Обычная сталь, если она перегревается, становится значительно мягче, и режущие кромки инструмента, если он изготовлен из такого материала, быстро утрачивают свою остроту.

Такого не происходит с быстрорежущей сталью, которая обладает высокой устойчивостью к перегреву.

Чтобы уменьшить интенсивность нагрева режущей части инструмента, некоторые современные производители наносят на нее специальное покрытие, основу которого составляет нитрид титана. На сверло с таким покрытием можно оказывать большее давление в процессе обработки, не переживая за то, что оно перегреется.

Какую скорость вращения сверла предпочесть

Выполняя обработку сверлами Форстнера, следует придерживаться следующих рекомендаций по выбору скорости их вращения.

Чтобы понять, с какой оптимальной частотой должно вращаться сверло Форстнера определенного диаметра, можно воспользоваться специальными справочными таблицами.

Режимы сверления в различных материалах

Выбор инструмента

Ответ на вопрос о том, стоит ли предпочесть дорогостоящим сверлам Форстнера недорогие неоригинальные инструменты, зависит от того, какие технологические задачи вы собираетесь решать. В том случае, если сверла по дереву вы используете достаточно часто, при этом вам особенно важно качество формируемого отверстия, лучше приобрести оригинальную продукцию.

Хорошей альтернативой оригинальным сверлам Форстнера является инструмент, выпускаемый под торговой маркой Convaico. Сверло данной торговой марки, позволяющее получать точные и аккуратные отверстия, выпускается в достаточно большом диапазоне диаметров: 6–76 мм с шагом в 1,6 мм.

Приобретение такого недорого набора вполне оправдано для периодических работ в домашней мастерской, связанных с обработкой мягкой древесины

Для выполнения относительно нечастых работ по сверлению изделий из дерева можно приобрести набор 6–7 неоригинальных сверл наиболее ходовых диаметров.

Стоимость такого набора, который позволит вам решать различные задачи по обработке древесины, будет приблизительно соответствовать цене одного сверла, выпущенного под торговой маркой Convaico.

В том случае, если вам необходимо сверлить в дереве отверстия большого диаметра, лучше приобрести сверло с зубчатым венцом.

Правила заточки

Чтобы выполнить качественную заточку сверл Форстнера, можно воспользоваться следующими рекомендациями:

Сверло Форстнера: какие бывают, как пользоваться и как наточить эти сверла

Если в любой заготовке необходимо сделать отверстие то встает первый вопрос – а чем, каким инструментом это быстрее и удобнее всего сделать..

Таких инструментов очень много.

Целый ряд диаметров можно получить с помощью недорогих спиральных и перьевых сверл, а очень крупные отверстия делаются кольцевыми пилами-коронками. Имеет ли смысл тратить деньги на сверла Форстнера, если такие же отверстия делаются более дешевыми способами?

Сверла форстнера

У сверл Форстнера есть два важных преимущества. Во-первых, они сверлят очень чисто.

Их режущий ободок перерезает волокна на краях отверстия раньше, чем основные лезвия погружаются в древесину, и при этом почти не образуются сколы. Отверстия имеют гладкие стенки и плоское дно.

Это свойство полезно, когда требуется, например, сделать аккуратные углубления для свеч в подсвечниках или замаскировать пробками утопленные головки шурупов.

Во-вторых, сверло Форстнера удерживает направление благодаря ободку, а не центральному острию, как другие сверла.

Поэтому с его помощью можно добиться аккуратности в ситуациях, где другие сверла работают хуже, например при сверлении перекрывающихся отверстий, в торце или под углом к волокнам, на краю детали, а также в других случаях, когда структура материала или ориентация поверхности не позволяют точно выдержать направление продольной подачи сверл других типов.

Настоящие и ненастоящие сверла Форстнера

Большинство разновидностей сверл Форстнера, имеющихся сейчас в продаже, лишь отдаленно похожи на оригинал, разработанный Бенджамином Форстнером более 120 лет назад, однако все они работают по одному и тому же принципу.

Внешний ободок надрезает волокна древесины на краях, а внутренние резцы, режущие кромки которых расположены радиально, удаляют материал в середине и отводят стружку вверх, как маленькие рубанки.

На рисунке показаны четыре основные разновидности современных сверл Форстнера.

Настоящие сверла форстнера имеют крошечное центральное острие и внешний режущий ободок, лишь в двух местах прерываемый основными лезвиями, затачиваемыми вручную. Сейчас такие сверла делаются почти исключительно в США компанией Connecticut Valley Manufacturing.

В отличие от остальных разновидностей, их изготавливают не методом литья, а вытачивают из углеродистой стали. Значительная толщина стенок способствует уменьшению перегрева при работе и, соответственно, большей стойкости режущих кромок. Цена таких сверл намного больше, чем стоимость остальных.

Эти сверла работают агрессивнее других испытанных нами разновидностей, однако отверстия получаются очень чистыми.

Маленькое центральное острие делает такие сверла особенно удобными для сверления отверстий в тонких заготовках, но точно попасть в центр труднее – приходится ориентироваться больше на внешний диаметр сверла, а не нацеливать острие в перекрестье разметки.

Пример использования сверл Форстнера в статье “Каркас своими руками” вместо шнекового сверла

Такие сверла стоят в несколько раз дешевле настоящих сверл Форстнера. Сверла Форстнера с твердосплавным резцами похожи на модернизированные сверла Форстнера, но они имеют припаянные твердосплавные резцы, как у фрез.

Они довольно дороги, как и настоящие сверла Форстнера, не перегреваются и служат в несколько раз дольше, чем обычные стальные сверла.

Однако из-за того что боковые резцы по сравнению с кольцевым ободком занимают лишь небольшую часть окружности, такие сверла больше других подвержены вибрации и нередко срываются с поверхности при сверлении под углом или на краю детали.

Сверла Форстнера с зубчатым венцом напоминают модернизированные сверла, но на режущем ободке имеют резцы, похожие на зубья пилы.

Эти зубья уменьшают поверхность контакта с материалом, и сверло меньше перегревается, что особенно важно при сверлении больших отверстий, поэтому сверла диаметром более 25 мм чаще всего делают с такими зубьями.

Как и твердосплавные сверла Форстнера, сверла этой разновидности могут срываться при сверлении под углом или на краю детали.

4 вида свёрл Форстнера

1. Настоящее сверло Форстнера. 2. Модернизированное сверло. 3. С твердосплавными резцами.4. С зубчатым венцом

Многое зависит от стали

Большая часть современных сверл Форстнера изготавливается из так называемой быстрорежущей стали (HSS) – относительно недорогого материала, что делает сверла доступными.

Если при работе сверло перегревается и сталь приобретает синий цвет, она размягчается, и режущая кромка быстро теряет остроту. Быстрорежущая сталь отличается большей стойкостью к перегреву. Некоторые производители наносят на сверла покрытия из нитрида титана, позволяющие уменьшить нагрев.

Мы обнаружили, что сверла с таким покрытием менее агрессивны, но вы можете увеличить давление на сверло, не боясь перегреть его.

Убийственная скорость

Чем больше диаметр сверла, тем медленнее оно должно вращаться, чтобы не допустить перегрева. Если производитель указывает максимальную частоту вращения, ни в коем случае не превышайте ее.

И помните, что при меньшей скорости вы снизите только производительность сверления, не потеряв контроля и не ухудшив качества получаемых отверстий.

Ориентировочные значения частоты вращения для сверл Форстнера указаны в таблице. —

Какие сверла выбрать и для чего

Если требуется ограниченное число диаме­тров и вы часто пользуетесь такими свер­лами, лучшим выбором будут, несомнен­но, настоящие сверла Форстера. Convalco выпускает сверла целого ряда диаметров, начиная от 6 и заканчивая 76 мм, с ша­гом 1,6 мм. Они сверлят быстро и очень чисто, но приобретение большого набо­ра этих сверл ограничено толщиной ва­шего кошелька.

Если вам лишь изредка приходится при­менять сверла разных диаметров, можно сэкономить, приобретя набор относитель­но недорогих модернизированных сверл Форстнера.

Такие наборы, состоящие из шести-семи сверл самых ходовых диа­метров, могут обойтись примерно в це­ну одного настоящего сверла Форстнера от Convalco.

Тем, кто часто делает боль­шие отверстия, например, изготавливая деревянные корпуса для часов, рекомен­дуем чуть более дорогие сверла с зубчатым венцом.

Эти 25-миллиметровые отверстия (слева направо) настоящим сверлом Форстнера, модернизированным сверлом Форстнера и перьевым сверлом. Обратите внимание, что центральное острие перьевого сверла прошло сквозь всю толщину 45-миллиметровой доски.

Также эти сверла использовали при сборке садовой скамейки-уголка и столика-подноса

При подготовке статьи использованы материалы превосходного издания для краснодеревщиков и столяров “WoodMaster”

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

Сверло форстнера своими руками

Сверло Форстнера, как и многие другие инструменты подобного назначения, используется для того, чтобы создавать в различных материалах точные и аккуратные отверстия.

Выбирать такие инструменты, отличающиеся как конструкцией, так и стоимостью, следует в зависимости от того, в каком материале следует выполнить отверстие, а также от требований, предъявляемых к геометрическим параметрам последнего.

Врезка мебельных петель чашечного типа с использованием сверла Форстнера

Сверло (фреза) Форстнера по дереву: рановидности, правила выбора, заточка

Сверло Форстнера, как и многие другие инструменты подобного назначения, используется для того, чтобы создавать в различных материалах точные и аккуратные отверстия.

Выбирать такие инструменты, отличающиеся как конструкцией, так и стоимостью, следует в зависимости от того, в каком материале следует выполнить отверстие, а также от требований, предъявляемых к геометрическим параметрам последнего.

Врезка мебельных петель чашечного типа с использованием сверла Форстнера

Сверло форстнера своими руками — Металлы, оборудование, инструкции

При возникновении необходимости в оформлении отверстий в деревянных заготовках всегда возникает вопрос – а, как и каким инструментом это будет сделать проще, быстрее и удобнее.

Конечно, на сегодняшних строительных рынках представлено огромное количество сверл, способных делать различные типы отверстий.

Однако добиться их необычайной чистоты и полного отсутствия сколов можно лишь с помощью использования, так называемых сверл Форстнера по дереву.

История появления сверла

Изобретателем такого инструмента стал известный американский оружейник Бенджамин Форстнер. Его сверло для обработки древесины было впервые запатентовано в 1874 году и принесло ему небывалый успех и прибыль.

Сверла Форстнера изготавливаются и по сей день, однако с того времени успело появиться множество других типов подобного инструмента.

В некоторых случаях внешний вид образцов по своему лишь отдаленно напоминают впервые изобретённое сверло, но все они продолжают работать по единому принципу.

Сверло Форстнера. Для чего используется?

Изначально сверло Форстнера по дереву было разработано в целях проделывания отверстий с плоским дном несквозного типа в мягких и твердых породах древесины. Сейчас его также применяют при работе с плитами МДФ, ДВП или ДСП, а также их всевозможными модификациями.

Применяется сверло в основном в мебельном производстве, например для получения:

В других сферах сверло может использоваться при установке оконных проемов, дверных замков, прокладке электрической проводки, а также при водопроводных и электротехнических работах.

Сверло Форстнера по дереву дает возможность получать идеальные углубления с плоским дном, не доходя до наружного края всего лишь на 1-2мм. Предназначены сверла для установки в электрические либо ручные дрели с числом оборотов – от 400 до 1400 оборотов в минуту в зависимости от диаметра.

Итак, главными преимуществами таких сверл выступают:

Конструктивные особенности

Само сверло по своей форме напоминает фрезу с расширенным наконечником. Имеет цилиндрическую головку. Рабочая часть инструмента состоит из короткого центровочного острия и двух основных режущих кромок (ножей), расположенных диаметрально друг другу.

Образующаяся стружка отводится двумя стружкоснимателями. Центрирующее остриё обеспечивает возможность установки сверла по центру будущего отверстия. В двух местах внешний режущий ободок прерывается основными лезвиями.

Периферийные кромки при сверлении создают боковые стенки, а сниматели стружки – дно отверстий.

Сверло по своему профилю напоминает букву «Z» (при зеркальном отражении выглядит, как буква «S»). На поперечной перемычке размещается выборная режущая кромка, а по всей окружности сверла находится подрезная, выполняющая роль ограничителя и удерживающая инструмент в необходимом диаметре. Направление сверления сохраняется за счет ободка, а не центрального острия.

Сверла Форстнера производятся из углеродистой стали методом вытачивания. Это позволяет сохранять значительную толщину стенок сверла, которая уменьшает перегрев инструмента при работе и достигать большей стойкости режущих кромок. Учитывая материал изготовления можно полностью оправдать сравнительно высокую стоимость сверла Форстнера по отношению к его аналогам.

Существующие разновидности и модификации

Сейчас сверло Форстнера по дереву производят многие фирмы. Некоторые из них делают упор на сохранении традиционной конфигурации инструмента, а другие – на использовании качественных материалов и усовершенствования устройства для работы при различных условиях.

Типоразмерный ряд сверл зачастую начинается с 10мм. Такие мелкие сверла менее популярны, чем, например, сверла диаметром 35 мм, которые используются при оформлении дверных петель. Также в продаже можно встретить и большие диаметры: 50 мм, 55 мм или даже 60 мм. Следует учесть, что чем больше значение диаметра, тем меньшей и медленней должна быть скорость рабочей дрели.

Очень важно в работе не превышать максимальную допустимую частоту вращения сверла, которая указывается в документации производителя.

В зависимости от типа резцов сверло Форстнера делят на:

Средняя длина сверла колеблется в пределах 10см. Из-за этой длины в некоторых случаях приходится прибегнуть к его удлинению. В этих целях используют специализированные удлинители размером до 300мм. Длина показывает величину глубины, которая будет получена за счет выбранной оснастки.

Особенности работы

В целях достижения высокого уровня точности при работе со сверлами Форстнера используется центровочное острие. Для этого на предмете намечают точку будущего его размещения.

После этого острие продавливается в материал до его равномерного прикосновения к поверхности изделия по всей окружности. Сверление рекомендуют начинать с минимальных оборотов. В среднем подобные сверла рассчитаны на скорость в работе в пределах от 800 до 1800 оборотов в минуту.

К тому же, чем большей будет рабочая зона, тем меньшей должна быть установлена скорость сверления.

Для удобства и безопасности при работе со сверлом, особенно в ситуациях с основными деталями, можно совместно со сверлом Форстнера применять специальные ограничители. Они позволят вовремя завершить работу инструмента и обеспечить нужное значение глубины отверстия.

При высверливании лунок в материалах небольшой толщины часто также применяют два сверла с одним диаметром. Изначально работу проводят стандартным инструментом, с помощью которого получается начальный диаметр.

У второго сверла сначала стачивается острие по центру, а затем им завершается оформление углублений. Благодаря первому диаметру инструмент удерживается в отверстии без риска срыва или выхода его за пределы.

При этом остаются стенки с минимально допустимой толщиной.

Заточка сверла

При заточке такого типа инструмента специалисты советуют пользоваться несколькими довольно несложными правилами:

Выбирая любой тип сверла Форстнера по дереву, надо руководствоваться, прежде всего, соотношением качества и стоимости инструмента. При необходимости частого применения сверла целесообразней будет приобретать инструмент хорошо известных фирм-производителей, зарекомендовавших себя с положительной стороны.

Сверло Форстнера по дереву: описание и преимущества, области применения, принцип работы

В мебельном мире используется огромное количество разных инструментов, оснасток и приспособлений. Постоянно создается что-то новое. Но есть старые и отлично зарекомендовавшие себя изделия. Сверло Форстнера относится именно к таким инструментам, поскольку имеет огромный ряд преимуществ.

Сверло Форстнера очень отличается от популярных и привычных всем спиральных моделей. Правильнее даже выделить его как торцевую фрезу, ведь режущая кромка его находится в торце. Эта важная особенность помогает делать глухие отверстия огромного диаметра с качественной центровкой по предварительной разметке. Такая точность выполняется центрирующей головкой приспособления.

Сверло форстнера своими руками

Маленькое устройство, решившее большую проблему

Точное сверление. Даже без разметки. Даже неподходящим сверлом. И даже дрелью с биением патрона. И все это быстро. Около 200 отверстий я просверлил, и ни одно из них не оказалось дыркой. Как такое возможно? Сейчас расскажу.

Однажды я купил шкаф в Икее. Как любят шведы, продавался он в картонной коробке, в виде стопочки досок и пакетика с фурнитурой. Быстренько его собрав, я решил, что эти доски мало чем отличаются от мебельного щита из Леруа Мерлен, только нарезаны по нужному размеру и просверлены отверстия под крепеж — а цена выше в несколько раз. При этом нарезать листовой материал можно в том же Леруа почти за спасибо.

Потом мы делали ремонт и долго не могли решить, куда пристроить стиральную машину. В ванной ей не хватало места, кухню хотелось освободить для более важных вещей, в прихожей она не смотрелась… Вот если б спрятать ее в тумбу, это решило бы проблему. Но где взять тумбу с внутренним размером 60 см? Готовой нигде не продается, и я решил смастерить ее сам. Тот первый опыт был не вполне удачный. Тумба собиралась на эксцентриковых стяжках и конфирматах (это такие шурупы для дсп). Для эксцентриковой стяжки нужно просверлить два отверстия в перпендикулярных плоскостях с пересекающимися осями. Пару раз я промахнулся со сверлением, отверстия пришлось рассверливать, чтобы все совпало, а, стало быть, появились люфты. Одно отверстие и вовсе вышло сквозным, чуть пол не просверлил. Тумбу я конечно собрал, но появилось понимание, что не все так просто. А тумба при отжиме машинкой подпрыгивает и дребезжит.

И тут грянул новый ремонт. На этот раз требовалось соорудить мега-шкаф. Он должен быть широким (более 2 м.) глубоким (76 см. в глубину), сделан должен быть из березовой фанеры 21мм, и самое главное — нижняя часть не должна иметь цоколь. Идея состоит в том, чтобы в нижнюю секцию шкафа вкатывались тумбы на колесиках. Это здорово упрощает загрузку вещей в такой глубокий шкаф. Позволяет быстро выкатить, скажем, тумбу с инструментами и прикатить ее к месту ремонта. Или тумбу с книгами к письменному столу. И не бегать за каждой мелочью в шкаф. Вот примерно так это должно выглядеть:

(дверцы и ящички/полочки условно не нарисованы, но они будут)

Конечно, такие ноги мигом разъедутся без крепления к единому основанию, и шкаф рухнет. Чтобы этого не произошло, шкаф монтируется на несущую стену дома, всю нагрузку несет она. Это снимает вопрос задней стенки. Это позволит при необходимости заменить напольное покрытие, не вытаскивая шкаф из комнаты. Просто выкатываем тумбы, снимаем нижнюю часть перегородок, а остальной шкаф продолжает висеть на стене.

Все эти мои хотелки, все вместе и каждая по отдельности, отпугивали потенциальных изготовителей шкафа. Фирм, изготавливающих мебель полно, но почти все гонят шкафы из дсп 16 мм, глубиной 600, все по более-менее стандартным чертежам, а заказчику позволительно лишь выбрать цвет дсп и узор на створке. Так стало ясно, что всю работу предстоит сделать мне самому. Но старая травма с тумбой под стиралку давала о себе знать, и на этот раз я решил не оставить себе шансов на ошибку. Базовые элементы крепежа всей конструкции — двойная эксцентриковая стяжка и винт с бочкообразной гайкой. А это значит, что сверлить придется много и сверлить нужно точно. Поэтому был приобретен герой моего обзора: кондуктор для сверления под эксцентриковую стяжку.

Кондукторов для сверления торца доски много. Есть параллелограммного типа, есть такие типа рогатки (долго объяснять, своей фотки у меня нет, а чужие прикладывать к обзору тут не разрешают, так что найдете в интернете, если надо), в общем выбор большой. Но кондуктор, который позволял бы сверлить сразу два отверстия именно под стяжку, я нашел только этот. Посмотрим, что же мне прислали:

Жесткий пластиковый кофр, внутри поролоновая подкладка и инструменты в пакетиках.

Два сверла по дереву на 8 и на 10 мм, одно сверло форстнера на 15 мм, ограничительные муфты для них, несколько шкантов, ключ для гаек, шестигранный ключ для фиксации ограничительных муфт, и собственно сам прибор.

Вот он. Штука довольно увесистая, из литого металла, скорее всего чугуна. Фиксируется на доске винтовым зажимом. На дешевых струбцинах тарелка держится за счет развальцовки винта, со временем она отваливается или продавливается, винт начинает царапать доску. Здесь такого не произойдет. Тарелка из толстой стали, она гладкая и ровная, фиксируется винтом. Время показало, что ей можно зажимать даже окрашенную доску из мягкого дерева, следов не остается.

Максимальная толщина зажимаемой доски порядка 50 мм.

В прорезях корпуса перемещаются и фиксируются гайками две втулки. Одна для сверления 8 мм, со стороны торца доски.

Минимальный отступ оси сверлимого отверстия от поверхности доски — 5 мм.

Максимальный — 37 мм.

Шкала на раме выполнена гравировкой, т.е. не сотрется со временем.

Торец втулок немного утоплен в корпус кондуктора, буквально на долю миллиметра. Это дает возможность перемещать втулку даже когда струбцина зажимает доску. Разумеется, для этого надо ослабить фиксирующую гайку.

На другой плоскости кондуктора выполнена точно такая же прорезь для втулки под сверление на 15 мм.

Минимальное расстояние от торца доски до оси сверления — 21 мм. Можно и меньше сделать, просто установив струбцину не вплотную к краю доски.

Максимальное расстояние — 39 мм.

Ну что ж, приступим к испытаниям девайса. Перво-наперво, попробуем установить двойную эксцентриковую стяжку. Она позволяет соединять фанеру почти незаметно. Кроме того, с ними можно сделать и крестообразные соединения листов фанеры. Вот как выглядит стяжка:

Вставляем эксцентрики в отверстия на поверхности доски, вставляем штифт в отверстие на торце, соединяем торец к торцу, поворачиваем эксцентрики так, чтобы они захватили концы штифтов, подтягиваем, готово!

Винты с бочками — для Т-образных соединений. Сверлим 10 мм на одной доске, 7 мм с ее торца и на поверхности другой, вставляем в одно отверстие бочонок, в другое винт, соединяем, закручиваем, все.

Да, но как просверлить 7 мм? Втулка идеально соответствует сверлу 8 мм, сверло на 7 в ней болтается. У меня под рукой оказался переходник для фрез с 1/4 дюйма на 8 мм. А 1/4 дюйма — это 6,35 мм. Уже что-то. Вот этот переходник.

Стоит 100 с чем-то рублей.

Он из каленой стали, встает плотно во втулку 8 мм и в него практически без зазора входит сверло 6,45 мм. Это сверло для сверления отверстий для резьбы М8.

Ну а потом рассверлить 6,45 до 7 — дело техники. Если совсем уж не наваливаться на дрель, отверстие рассверлится точно по оси прежнего.

Вот такой комбинацией я и стал пользоваться. Конечно, проще было бы сверлить на 8. Но мне не хотелось добавлять лишние люфты. В угоду простоты частичной разборки шкафа мне пришлось отказаться от шкантов, и эти штифты, которые, вообще говоря, должны работать только на растяжение, у меня будут нагружены еще и на срез.

Чтоб набить руку, я начал с обрезков фанеры. Попробовал соединить три кусочка буквой Т.

Сперва сверлим сверлом форстнера с поверхности, чтобы потом легче отводилась стружка из более глубокого торцевого отверстия.

Потом сверлим с торца.

Повторяем все то же самое со второй дощечкой.

Вот что получилось:

Наконец, сверлим насквозь центральную дощечку. Собираем:

Как видите, получилось у меня только со второго раза. С первого я ошибся с размером и просверлил отверстия под эксцентрики слишком близко. Они при самой тугой затяжке не обеспечивали достаточного сжатия досок.

Края всех отверстий аккуратные. Теперь этим сверлом форстнера я проделал уже более 60 отверстий.

Сверло поизносилось, конечно, но и теперь деревянные волокна не рвет.

Вот одно из последних отверстий:

Я сверлил и уже покрашенную фанеру, края ровные.

Отверстия с торца тоже получаются отличные. Вот виден в глубине установленный эксцентрик.

Самое главное — отверстия получаются неизменно соосные. Я вставил сверло и приложил ГОСТовский уголок:

В другой плоскости:

И вот что получилось в результате:

Думаю, это самый критически важный кондуктор для изготовления корпусной мебели. Он поможет не только сделать отверстия под эксцентриковый крепеж, но и под бочки, конфирматы, шканты, т.е. всю ту работу, для которой, вообще говоря, предназначен самоцентрирующийся кондуктор. Но у этого больше функционал за счет сверления второго отверстия. Так что если вы не профессионал, и работаете не на поточном производстве, но этот кондуктор для вас. Все остальное, что мне понадобится – вырезание отверстий под петли и ручки, в принципе можно сделать вообще без кондуктора.

Сейчас стоит что-то около 2700, там скидка.

Сверло (фреза) Форстнера по дереву: рановидности, правила выбора, заточка

Сверло Форстнера, как и многие другие инструменты подобного назначения, используется для того, чтобы создавать в различных материалах точные и аккуратные отверстия. Выбирать такие инструменты, отличающиеся как конструкцией, так и стоимостью, следует в зависимости от того, в каком материале следует выполнить отверстие, а также от требований, предъявляемых к геометрическим параметрам последнего.

Врезка мебельных петель чашечного типа с использованием сверла Форстнера

Что собой представляют сверла Форстнера

Сверла Форстнера от сверл других типов отличаются двумя значимыми преимуществами.

Во-первых, данные сверла благодаря особенностям своей конструкции позволяют получать очень чистый рез. Специальный режущий ободок врезается в обрабатываемый материал и перерезает волокна его структуры раньше, чем это делают рабочие лезвия. Именно благодаря этому удается практически полностью избежать образования сколов по краям формируемого отверстия, выполнить его с идеально гладкими внутренними стенками и плоским дном.

Во-вторых, сохранение точного направления движения сверл Форстнера в процессе сверления обеспечивает специальный ободок, а не центральное острие, что характерно для сверл других типов. Такое качество инструмента, который используется преимущественно в роли сверла по дереву, особенно актуально в тех случаях, когда необходимо выполнить сверление перекрывающихся отверстий или сформировать отверстия на торцевых элементах изделия, а также расположенные под углом к волокнам, из которых состоит внутренняя структура обрабатываемого материала.

Таким образом, пользуясь сверлами Форстнера, можно получать качественные отверстия даже в тех случаях, когда их расположение, а также внутренняя структура обрабатываемого материала не позволяют обеспечить точное направление подачи сверлильных инструментов любых других типов.

Выборка глухих отверстий сверлом Форстнера

Как отличить оригинальную продукцию

Не все сверла, названные именем Форстнера и предлагаемые на современном рынке, имеют конструкцию, запатентованную более 120 лет назад. Между тем большая их часть работает по схожему принципу, суть которого заключается в следующем:

Имеется два основных признака, позволяющих отличить настоящее сверло Форстнера по дереву от неоригинального. Такими признаками являются:

Сверло Форстнера: 1 – оригинальное; 2 – для машинной заточки; 3 – с твердосплавными резцами; 4 – с зубьями

Настоящие фрезы Форстнера сегодня производятся только одной компанией – Connecticut Valley Manufacturing, производственные мощности которой расположены в США. В отличие от неоригинальных инструментов, изготавливаемых методом литья, настоящая фреза Форстнера вытачивается из цельной заготовки, изготовленной из углеродистой стали.

Благодаря значительной толщине режущих кромок настоящие сверла Форстнера меньше перегреваются при сверлении и, соответственно, отличаются более высокой стойкостью. Стоимость настоящих сверл Форстнера достаточно высока, что вполне оправдано как большим ресурсом их работы, так и тем, что выполнять обработку с их помощью можно на более высоких скоростях, при этом создаваемые отверстия отличаются высокой точностью и аккуратностью.

Отверстие небольшого диаметра, имеющееся в конструкции сверл Форстнера, делает их более удобными для обработки заготовок небольшой толщины. Между тем попасть центральной частью этого инструмента в перекрестие разметки проблематично, поэтому приходиться ориентироваться на внешний диаметр сверла, что несколько затрудняет сверление.

Варианты исполнения инструмента с приспособлением для ограничения глубины сверления

Неоригинальный инструмент от настоящих сверл Форстнера можно отличить по следующим признакам:

Данные отличия объясняют тот факт, что неоригинальный инструмент стоит значительно дешевле настоящих сверл Форстнера.

На современном рынке представлена еще одна категория неоригинальных сверл Форстнера, режущая часть которых оснащена твердосплавными пластинами. Такие сверла по дереву благодаря особенностям своей конструкции не перегреваются и отличаются большим ресурсом использования, а их стоимость сопоставима с ценой оригинального инструмента. Между тем есть у них и один большой недостаток: их режущие пластины, напаянные на режущую часть, занимают значительно меньшую часть окружности, чем сплошной ободок. Из-за такого конструктивного недостатка сверло начинает интенсивно вибрировать в процессе обработки и соскакивает с обрабатываемой поверхности в том случае, когда сверление выполняется под углом или с самого края заготовки.

Сверло Форстнера с напаянными резцами

Еще один неоригинальный инструмент, также называемый сверлом Форстнера, отличается тем, что на его режущем ободке выполнены зубья, напоминающие режущие элементы пилы. Благодаря тому, что площадь контакта таких зубьев с обрабатываемым материалом значительно меньше, чем у сплошного ободка, инструмент данного типа не перегревается при выполнении обработки, что особенно актуально при сверлении отверстий большого диаметра.

Именно поэтому сверла по дереву, предназначенные для получения отверстий диаметром более 25 мм, изготавливают именно с такими зубьями на режущем ободке. Как и сверла с твердосплавными пластинами, инструмент, на режущем ободке которого выполнены зубья, не очень хорошо демонстрирует себя при сверлении отверстий, расположенных под углом или на самом краю заготовки: в таких случаях он может просто соскакивать с зоны обработки.

Сверло с зубчатой режущей кромкой

Материал изготовления сверл Форстнера

Чаще всего сверла, названные именем Форстнера, изготавливаются из быстрорежущей стали (HSS), отличающейся не только доступной стоимостью, но и хорошими эксплуатационными характеристиками. Обычная сталь, если она перегревается, становится значительно мягче, и режущие кромки инструмента, если он изготовлен из такого материала, быстро утрачивают свою остроту. Такого не происходит с быстрорежущей сталью, которая обладает высокой устойчивостью к перегреву.

Чтобы уменьшить интенсивность нагрева режущей части инструмента, некоторые современные производители наносят на нее специальное покрытие, основу которого составляет нитрид титана. На сверло с таким покрытием можно оказывать большее давление в процессе обработки, не переживая за то, что оно перегреется.

Какую скорость вращения сверла предпочесть

Выполняя обработку сверлами Форстнера, следует придерживаться следующих рекомендаций по выбору скорости их вращения.

Чтобы понять, с какой оптимальной частотой должно вращаться сверло Форстнера определенного диаметра, можно воспользоваться специальными справочными таблицами.

Режимы сверления в различных материалах

Выбор инструмента

Ответ на вопрос о том, стоит ли предпочесть дорогостоящим сверлам Форстнера недорогие неоригинальные инструменты, зависит от того, какие технологические задачи вы собираетесь решать. В том случае, если сверла по дереву вы используете достаточно часто, при этом вам особенно важно качество формируемого отверстия, лучше приобрести оригинальную продукцию.

Хорошей альтернативой оригинальным сверлам Форстнера является инструмент, выпускаемый под торговой маркой Convaico. Сверло данной торговой марки, позволяющее получать точные и аккуратные отверстия, выпускается в достаточно большом диапазоне диаметров: 6–76 мм с шагом в 1,6 мм.

Приобретение такого недорого набора вполне оправдано для периодических работ в домашней мастерской, связанных с обработкой мягкой древесины

Для выполнения относительно нечастых работ по сверлению изделий из дерева можно приобрести набор 6–7 неоригинальных сверл наиболее ходовых диаметров. Стоимость такого набора, который позволит вам решать различные задачи по обработке древесины, будет приблизительно соответствовать цене одного сверла, выпущенного под торговой маркой Convaico.

В том случае, если вам необходимо сверлить в дереве отверстия большого диаметра, лучше приобрести сверло с зубчатым венцом.

Правила заточки

Чтобы выполнить качественную заточку сверл Форстнера, можно воспользоваться следующими рекомендациями:

Наружная режущая кромка затачивается только изнутри, чтобы не изменился размер ободка

Для доводки режущих кромок лучше использовать не напильники, а мелкозернистые оселки

И в заключении предлагаем посмотреть небольшое видео, в котором показан процесс заточки на станке сверла Форстнера с твердосплавными резцами.

Сверло Форстнера — как его применять, для чего оно нужно

Перед тем, как выяснить, что такое сверло форстнера, поговорим, что за человеком был этот Форстнер, в честь которого назвали инструмент по обработке дерева, без которого сегодня не представляет себя ни один столяр.

Кто такой Форстнер?

25 марта 1834 года в американском штате Пенсильвания на свет появился Бенджамин Форстнер. В 16 лет он уехал из дома и сдружился с утопическим социалистом Уильямом Кейлом. Вместе они уехали на тогда еще не особо обжитый северо-запад США и основали общину.

В 1866 году Бенджамин женился на Луизе Снайдер и, чтобы обеспечивать семью, решил заняться новым для себя делом, начав карьеру оружейника и изобретателя. В 1874 году Форстнер запатентовал свое уникальное изобретение — сверло довольно-таки причудливой формы. Он представил его на двух Всемирных выставках: в Филадельфии в 1876 году и в Чикаго в 1893 году. Еще после первой выставки необычное сверло с фрезой стало настолько популярным, что Бенджамин Форстнер сколотил внушительное состояние, и в 1891 году удалился на покой, продолжая получать отчисления со всех продаж его изобретения. А его разработкой пользуются и поныне.

Что собой представляет сверло Форстнера, общие сведения

Но чем же так уникально сверло Форстнера, ведь его начали буквально «расхватывать, как горячие пирожки»?

Бенджамин Форстнер придумывал сверло с вполне конкретной целью: ему нужно было сделать в дереве не сквозную дырку, а углубление с дном, причем стенки отверстия должны были быть ровными. Обычным сверлом это было сделать нереально, поэтому с легкой руки Форстнера и появилось на свет сверло, вокруг центрального острия которого расположен зигзагообразный резак-лезвие. Причем это лезвие является не сплошным, благодаря чему вырезанная древесина вытесняется наружу по мере сверления. Некоторые называют его фрезерное сверло, поскольку, по сути, у данного инструмента на торце расположена режущая кромка.

Область применения

Изначально, когда Форстнер придумал свое сверло, оно предназначалось сугубо для сверления отверстий с плоским дном (то есть они были не сквозными) в древесине.

Сегодня сверло Форстнера используют для ряда операций:

Принцип работы

Хотя сегодня сверло форстнера по дереву разительно отличается от изобретения Бенджамина Форстнера 145-летней давности, его принцип работы остался неизменным. По-прежнему дерево режется с помощью внешней режущей поверхности, а с помощью резцов внутри этого обода древесина удаляется и «выбрасывается» наружу.

У всех оригинальных сверл Форстнера есть центральное острие, хотя рабочая часть в них — окружающая это острие режущая кромка. Для правильного использования сверла нужно сделать разметку маркером, коснуться центральным острием точки разметки и вдавить в материал, пока поверхности изделия не коснется круговая режущая плоскость (причем она должна лечь на поверхность ровно). После этого нужно начать сверление на малых оборотах (800 — 1800 оборотов в минуту).

Стоит упомянуть общие принципы использования сверла Форстнера:

Какие есть виды сверл Форстнера?

Как несложно догадаться, существуют разные виды сверл Форстнера, помимо «обычного», рассмотренного выше. Рассмотрим самые популярные из них.

Сверло с резцами

У данного типа сверла Форстнера легко можно заметить твердосплавные резцы. Такое сверло более всего похоже на оригинальное изобретение Форстнера, а также отличается высокой стоимостью.

Данный вид сверл меньше подвержен перегреву при работе, но у него есть довольно немаленькие шансы соскочить при сверлении, а также усиленная вибрация во время работы. Если кто-то ищет сверло форстнера по камню, ему нужно присмотреться как раз к варианту с резцами.

Сверло с зубчатым «венцом»

Здесь небольшими резцами-зубьями усыпана вся режущая рабочая кромка. Подобную разновидность сверла стоит выбирать, если вам нужно проделать лунку большого диаметра. Нагреваются эти сверла меньше «обычных», но вероятность соскока и чрезмерная вибрация также присутствуют.

Сверло с ограничителем

Этот тип сверла используется, чтобы гарантированно не сделать лунку глубже, чем нужно. Насадка-ограничитель не даст этого сделать.

Сверло со съемным наконечником

Как уже было отмечено выше, подобный тип сверла используют во время работы с тонким материалом, чтобы случайно не просверлить его насквозь.

Помимо классификации, указанной выше, сверла Форстнера различаются по размерам — сверло форстнера имеет размеры от 10 миллиметров до 6 сантиметров.

Как правильно выбрать сверло и отличить подделку?

Естественно, далеко не все сверла одинаковые по качеству.

Тем, кому хочется «настоящее» американское качество, стоит быть готовым раскошелиться

на приличную сумму. Оригинальное сверло форстнера выпускает американская компания «Connecticut Valley Manufacturing». Их продукция отличается от прочей тем, что ее делают из углеродистой стали, а не штампуют посредством литья, как все другие компании.

Если же денег на такую продукцию нет, придется выбирать среди прочей. И здесь велик шанс нарваться на подделку. Как же отличить настоящие сверла от не качественных?

В настоящих сверлах есть 3 «фишки», которые обычно не встречаются в подделках:

Итак, как выбрать подобный инструмент мы уже узнали, а купить сверло форстнера можно практически в любом строительном магазине.

Материал изготовления и скорость работы

Обычно качественные сверла форстнера делают из быстрорежущей стали (HSS) с различными примесями, которые должны увеличить прочность инструмента. Так они не будут перегреваться, как изделия из обычной стали, и не будут терять остроту. У некоторых сверл форстнера делают покрытие режущей части напылением нитрида титана, чтобы оно нагревалось при работе еще медленнее. Впрочем, если сверло фреза нужно буквально на несколько раз, то можно неплохо сэкономить и приобрести инструмент из обычной стали.

Что касается того, какую скорость вращения дрели ставить при работе со сверлом форстнера, все просто — нужно придерживаться следующих советов:

Как‌ ‌сделать‌ ‌отверстия‌ ‌под‌ ‌мебельные‌ ‌петли‌

Для установки соединительных креплений используют бытовой или профессиональный электроинструмент и специальное сверло под мебельные петли. С его помощью можно добиться отверстия нужной глубины и диаметра.

Петли для дверей нужно выбирать качественные.

Приспособление легко удаляет излишки материала. Рассказываем, какие сверла используются при сборке мебели.

Что такое сверло для мебельных петель

Инструмент фрезерного типа. Оно используется для создания выемки в материале. После использования получается ровное глухое отверстие, в которое вставляется петля.

При установке соединительных элементов мебели удобно использовать дрель, где применяется специальное сверло.

При выборе важно учесть толщину панели и подобрать устройство, диаметр которого будет совпадать с параметрами петли. Используется для работы с листовыми материалами – ДСП, ЛДСП и МДФ.

Петлю прикручивайте строго под 90 градусов по отношению к дверке.

Разновидности сверл для мебельных петель

Для установки петель используются сверла разного диаметра. Подбирается насадка в зависимости от размера чаши мебельной петли.

Выбирайте качественные сверла.

Сверло Форстнера

Этот инструмент используют для создания глухого отверстия. Он состоит из головки с 2-4 острыми наконечниками и еще одним наконечником для центровки.

Петли решили устанавливать по месту, чтоб не попасть на полочку в шкафу.

Его устанавливают в намеченную середину отверстия. Крепят сверло в шуруповерт или дрель.

Для монтажа шкафа нужно иметь дрель и другие инструменты.

Головка может иметь диаметр 26, 35, 40 мм. Обычно отверстие наносят на глубину 9 мм.

Другие

Другие сверла также выпускаются в нескольких диаметрах: 26, 35, 40 мм. Самыми популярными считаются фрезы на 35 мм, так как такие петли пользуются наибольшим спросом.

Сверло поможет проделать отверстие на необходимую глубину.

Также производители предлагают сверла под нестандартные петли и специальные насадки на профессиональные фрезерные станки.

Есть специальные шурупы, которыми следует прикручивать петли.

Как нужно выбирать сверло

Самое главное – уточнить размеры фурнитуры. Именно от них зависит, какого размера сверло потребуется приобрести.

Аккуратно делайте измерения перед сверлением.

Самым популярным считается диаметр 35 мм. Он практически универсален: в такое отверстие можно установить петли для любой мебели.

Желательно попрактиковаться на куске ДСП перед тем как просверлите отверстие на дверке.

При покупке необходимо обратить внимание на качество материала. Лучшими показателями обладают изделия из HSS (быстрорежущей стали). Такое сверло не затупится, не будет оставлять сколов на изделии.

Аккуратно делайте измерения перед сверлением.

Как правильно вырезать отверстие для петли

Для работы понадобится дрель или шуруповерт, а также несколько дополнительных приспособлений:

Отвертка поможет выкрутить петли.

Как правильно просверлить отверстие под мебельную петлю:

Чтобы не просверлить деталь насквозь, можно использовать специальный ограничитель. Шток крепится непосредственно на инструмент или на сверло.

Вначале вы должны решить, сколько петель вы будете устанавливать и их точное место расположение.

Устройство поможет соблюсти пропорции при сверлении, но об аккуратности все равно забывать не стоит. Ограничители пригодятся в работе начинающему домашнему мастеры.

Мебельные петли, прикрепляемые после обработки основы таким инструментом, «садятся» ровно и надежно.

Совет. Чтобы конструкция работала исправно, чаша должна целиком входить в отверстие, но не упираться в плиту.

Опытные мастера рекомендуют новичкам потренироваться на остатках материала. Обычно для мебели используют листы толщиной 16 мм, что меньше размера сверла.

Проконсультируйтесь с мастером относительно правильного вкручивания петель.

Поэтому перед работой необходимо научиться регулировать глубину вхождения инструмента.

Совет. Чтобы сократить время работы, можно немного изменять угол наклона инструмента. Тогда получится удалить излишки материала из детали быстрее, и сверло не будет перегреваться.

Сверло Форстнера – недорогой инструмент, лучше приобрести его перед началом сборки мебели. Но если специального приспособления не оказалось под рукой, заменить его можно перовым сверлом по дереву.

Выбирать фрезерующие элементы следует в специализированных магазинах.

Некоторые мастера рекомендуют сточить центральный шип, оставив 1,5 мм для сцепки с деревом. Также необходимо сточить режущие кромки горизонтально, оставив по краям шипы в 1 мм.

Для того чтобы шкаф прослужил долго, нужно отрегулировать петли на дверях по всем направлениям сразу.

Другие мастера советуют пользоваться обычным перовым сверлом (без модернизации), а затем обработать отверстие стамеской.

Под рукой у вас всегда должна быть отвертка.

Инструмент нужно настроить на низкие обороты. Также сверлить отверстие под петлю можно самодельной “балериной”, выбрав центр стамеской.

Видео: как правильно просверлить отверстие под петли и прикрутить фасад к шкафу

Особенности удлинителей для сверла

В процессе строительных работ необходимыми инструментами являются сверла и дрель. В настоящее время существует большое количество различных моделей насадок в зависимости от размеров, типа хвостовика. Некоторые образцы могут подойти не для всех дрелей. В таких случаях нередко используют специальные удлинители для подключения к патрону агрегата. Сегодня мы поговорим об особенностях таких дополнительных инструментов и о том, каких видов они могут быть.

Что это такое?

Удлинитель для сверл представляет собой небольшую вытянутую конструкцию, которая позволяет удлинять изделие и делать более глубокие сквозные отверстия в различных материалах. При этом любой удлинитель должен быть немного меньше в диаметре по сравнению с самим сверлом. Кроме того, при работе с таким дополнительным аксессуаром следует внимательно корректировать режимы резания при сверлении.

На сегодняшний день отдельно выпускаются такие удлинители, предназначенные для определенных типов сверл (перьевых моделей, для ударных буровых кромок). Они могут значительно отличаться друг от друга некоторыми конструктивными особенностями, что необходимо учитывать при выборе подходящего варианта. Эти аксессуары для сверл чаще всего изготавливаются из качественной стальной основы. Но встречаются и некоторые модели, сделанные из особых типов пластмассы. В среднем общая длина данных изделий может составлять примерно 140-155 миллиметров.

Дополнительные детали для сверла достаточно легко закреплять. Они, как правило, имеют шестигранные хвостовики, которые одним движением можно закрепить в патроне электрического агрегата и легко открепить его. Многие модели предусматривают возможность быстрой замены такой оснастки.

Какими бывают?

Удлинители могут быть самых разных типов. Можно выделить следующие варианты таких строительных аксессуаров.

Чаще всего эти удлинители изготавливаются из прочной углеродистой стали.

В отдельную группу можно выделить специальные гибкие удлинители для сверл. Нередко основную часть изготавливают из мягкой черной пластмассы. Иногда этот материал делают с небольшим рельефом. На концах пластика размещаются металлические наконечники, в том числе и шестигранный хвостовик.

Сегодня можно встретить целые наборы, в которых, помимо самого пластмассового удлинителя, идет и комплект из нескольких различных насадок – каждая из них предназначена для определенного типа сверла. При необходимости их можно легко заменить.

Подобные варианты считаются более практичными и удобными в использовании по сравнению с жесткими конструкциями, которые продаются поштучно.

Также отдельно можно выделить и удлинитель SDS. Он имеет цилиндрическую форму. На одном конце изделия имеется тонкая спиралевидная деталь, на другом конце находится шестигранный тонкий хвостовик. Эту модель используют только вместе с ударным буровым инструментом с коронками. Подобные приспособления смогут подойти для сверления кирпичных поверхностей, природного или искусственного камня, бетонных покрытий. Глубина сверления таким строительным аксессуаром может составлять примерно 300 миллиметров.

Как сделать своими руками?

Если вы не хотите приобретать удлинитель в строительном магазине, можно сделать длинное сверло самостоятельно. Для этого сначала нужно взять длинный гвоздь подходящего диаметра. Его шляпку понадобится аккуратно расклепать. Сделать это можно при помощи простого молотка. Все края шляпки гвоздя постепенно обтачивают, понемногу придавая ей заостренную форму обычного сверла.

Если в дальнейшем вам придется проводить сверление в рыхлых деревянных поверхностях, шляпку гвоздя лучше расклепать в форме заостренного наконечника. В процессе сверления самодельной деталью происходит уплотнение стенок данного материала, что является важным условием для легкого и быстрого закручивания шурупов. Удлинить сверло самостоятельно можно и путем увеличения длины хвостовика. Чтобы сделать это, нужно в нем создать маленькое отверстие под внутреннюю резьбу. Затем ее нарезают метчиком. На жестком стержне из металла изготавливают внешнюю резьбу. Полученные детали скручивают между собой.

Чтобы добиться максимальной прочности и надежности, образовавшийся стык лучше заварить и тщательно зачистить, но данная процедура не является обязательной.

Хвостовик можно нарастить и другим способом. Для этого сначала нужно подготовить прочный тонкий стержень из металла. При этом его диаметр должен быть немного больше, чем диаметр хвостовика. Его поверхность должна быть абсолютно ровной, без мелких царапин и щелей. Также для работы понадобится токарное оборудование. Наращивание начинают с того, что на токарном станке немного уменьшают диаметр хвостовика. Одновременно с этим в металлическом стержне делают маленькое углубление. Оно будет выступать в качестве отверстия для вставки самого инструмента. После этого хвостовик максимально плотно и прочно закрепляется в стержне.

Место соединения рекомендуется заварить и зачистить. На заключительном этапе уравнивают диаметры старого сверла и нового удлиненного хвостовика. Сделать это также можно при помощи токарного оборудования.В некоторых случаях удлинитель делают посредством сварки нового металлического стержня и сверла. Но при этом диаметры обеих составляющих деталей должны быть одинаковыми. В конце место соединения деталей сваривают и зачищают, чтобы на поверхности не было неровностей и царапин.

О том, какой удлинитель для сверла выбрать, смотрите в следующем видео.

Если бы во времена Уильяма Форстнера – американского изобретателя и оружейника – существовал интернет и была Википедия, то шансов попасть в нее при жизни у него практически не было. Потому что, после получения им в 1874 году патента на изобретенное сверло, должно было пройти минимум несколько десятков лет до момента завоевания этим инструментом мировой популярности. Хотя воспользоваться плодами своего изобретения Уильям все же успел – именно сверло, получившее его имя, стало источником немалого дохода в последней трети его жизни. Да и оружейником он стал попозже, благодаря достатку, полученному от продажи прав на производство сверел.

И это очень справедливо, ведь до сих пор не существует инструмента, способного выполнить в древесине различной твердости глухое отверстие такой чистоты обработки.

Да, изначально сверло форстнера – сверло по дереву.

Кроме того, ряд вариаций на тему сверла форстнера позволяют сделать то же самое и в более твердых материалах.

Сверла и фрезы форстнера. Терминология

Собственно, четкого деления инструмента не существует. Один и тот же его вид одними называется сверлом, а другими фрезой. Правильно будет и так, и эдак, ввиду того, что инструмент форстнера и создан, как нечто среднее между сверлом и пальчиковой фрезой большого диаметра. Наиболее справедливым нам представляется распределение в названиях по такому принципу:

Фрезой называют инструмент, имеющий твердосплавные наружные режущие кромки, впаянные в массивный корпус, а сверла – все остальные. Это хоть как-то может оправдать разницу в терминологии. Сам Бенджамин Форстнер назвал изобретенный инструмент «gimlet-point», что буквально переводится как «буравчик-точка», а более для нас понятно: «буравчик с направляющей».

Устройство и разновидности сверла форстнера

На самом деле их не так уж и много – этих разновидностей. Да и устройство почти не претерпело изменений за без малого полтораста лет со времени изобретения.

Сверло форстнера имеет:

В основном это почти все вариации с основной частью сверла (фрезы) форстнера, но это все касается принципиальных разновидностей, а вот исполнение зависит от свойств обрабатываемого материала (твердый или мягкий). Кроме того, к древесине – основному материалу, для которого создавались эти сверла, добавился пластик, которого по твердости и вязкости – великое множество сортов, а значит скорректировались углы заточки и формы режущих кромок.

Еще на этих же фотографиях вы можете видеть различные формы хвостовиков. Наличие шестигранного хвостовика свидетельствует о том, что преимущественно это сверло используется с таким инструментом, как шуруповерт, с его скоростью от 750 до 1200 об/мин. А вот дрель работает и с 3000 об/мин, а ручной фрезер имеет частоту вращения от 7 до 24 тысяч об/мин.

Согласитесь, что при таком разнообразии оборудования характеристики режущего инструмента должны быть разными. Поэтому, при выборе сверла не руководствуйтесь только таким параметром, как диаметр, а читайте всю документацию, в т.ч. для каких материалов и какого инструмента оно изготовлено. А вот диаметры варьируются от 10 до 60 мм.

Кроме того, есть еще определенные конструктивные особенности некоторых сверел форстнера. В частности, многие из них, особенно имеющие узкую специализацию, как то – сверление посадочных мест под стандартные мебельные петли – имеют жесткое ограничение по глубине сверления (Н), которое изменить нельзя.

Не редки и такие варианты исполнения с ограничителем.

Но бывают сверла форстнера с регулируемой глубиной сверления, и даже линейкой на хвостовике для удобства выставления этого параметра.

Иногда используются направляющие, служащие одновременно и ограничителями глубины сверления.

Особенно это полезно при многократных повторах однотипной операции, в частности в мебельном производстве.

А также выпускаются форстнеровские сверла с хвостовиками для зажима в определенных видах патронов.

Но, вообще, большинство сверел форстнера рассчитаны для работы со скоростями вращения от 400 (а это ручные дрели) об/мин, до 1400 (а это дрели с регулируемой частотой вращения) об/мин. И, чем больше диаметр сверла – тем меньше должна быть скорость вращения инструмента. А максимальную скорость вращения, указанную в документации, превышать не рекомендуем категорически. В лучшем случае это может привести к потере качества обработки отверстия.

Иногда отверстия после сверла форстнера дополнительно обрабатываются таким же, но со сточенным центральным острием – для придания открытому глухому отверстию более эстетичной формы – без углубления по центру.

Наиболее универсальные сверла в основном предназначены для обработки древесины, почти не имеют различий по конфигурации рабочей части, выполняются с круглыми хвостовиками и продаются наборами с наиболее востребованными диаметрами.

Они выполняются из углеродистой стали, с утолщенным исполнением головки для лучшего теплоотвода и для возможности многократной заточки, о которой мы поговорим в следующем разделе статьи.

Заточка сверла форстнера

Большинство сверел, особенно цельных, могут быть неоднократно заточены. Процесс это не сложный, но требующий определенной сноровки.

Наружная режущая кромка (ободок) ни в коем случае не затачивается снаружи, иначе нарушится наружный диаметр сверла, да и возможен его зажим (заклинивание) в процессе сверления. Ее затачивают только изнутри – круглым напильником с мелкой насечкой, зажатым в сверлильном станке.

Лучше для этого использовать только часть круглого напильника – обрезок, или подобрать цилиндрическую шлифовальную головку. Они бывают и с алмазным напылением, что нам подойдет больше.

Заточка зубчатого наружного ободка завершается треугольным напильником.

Хотя, иногда им же и ограничивается, без выведения внутреннего угла.

При этом нужно быть предельно аккуратным, чтобы не нарушить центровку неравномерным спиливанием граней. Конусное острие направляется напильником при вращающемся инструменте, а резьбовое не требует заточки весь срок службы сверла форстнера. Поперечные рабочие кромки – внутренние резцы – точатся по наружной поверхности канала для отвода стружки без изменения угла заточки.

Производится это при помощи алмазного оселка или мелкозернистой наждачной шкурки, натянутой на металлическую пластину подходящего размера.

Сверло форстнера и современные инструменты

Когда и где появились первые коронные (корончатые) сверла установить не просто, но сама их форма и принцип действия с уверенностью позволяют утверждать, что произошли они на базе сверла форстнера, как одного из способов получения отверстий больших диаметров в различных материалах.

Очень уж они напоминают сверла форстнера. Разве что, лишены поперечных резцов. Но и материалы, которые они способны резать, по своим характеристикам далеки от характеристик древесины. Это и металл, и керамика, и стекло, и бетон.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Все о сверле форстнера для мебельных петель

Общие сведения

Сверло Форстнера очень отличается от популярных и привычных всем спиральных моделей. Правильнее даже выделить его как торцевую фрезу, ведь режущая кромка его находится в торце. Эта важная особенность помогает делать глухие отверстия огромного диаметра с качественной центровкой по предварительной разметке. Такая точность выполняется центрирующей головкой приспособления.

Отлично заточенное сверло может гарантировать полную чистоту обработки внутренней части отверстия. Такой вид приспособления отличает большая производительность, и долговечный срок использования при соблюдении правил работы. Инструмент легкий в применении и с полным успехом может использоваться как в стандартных специальных станках, так и в ручном электрическом устройстве. На данный момент сверло Форстнера улучшено наличием очень прочных вставных деталей в виде режущей кромки. Это помогло в несколько раз продлить срок его использования.

Преимущества

Этот инструмент, по сравнению с другими конструкциями, имеет два больших плюса: чистота обрабатываемой поверхности и способность прекрасно удерживать определенное направление. Это удается даже на перекрываемых частях или когда диаметры отверстий выходят за края заготовки.

Качество резки боковых стен достигается подрезкой волокон по окружности еще до того, как их начнет касаться главная режущая кромка. Это помогает избегать сколов и задир материала за пределами нужного диаметра.

Второй плюс обусловлен тем, что направление удерживает не центрирующее острие, а боковая кольцевая специальная кромка и вся цилиндрическая плоскость рабочей поверхности. После начала выборки материала сверло крепко удерживается в созданной лунке.

Коротко о размерах

Отверстия в мебельном изделии нужны для того, чтобы посадить внутрь чашу мебельной петли, зафиксировать и обеспечить надежное соединение между полотном и фурнитурой.

Диаметр используемого спецсверла выбирается исходя из того, какой размер у купленной и применяемой мебельной петли. Чаще всего в продаже можно встретить чаши петель диаметром 26, 35 и 40 миллиметров. Причем в подавляющем большинстве случаев производители мебельной фурнитуры используют диаметр именно 35 мм. Он универсальный по размерам, оптимальный для большинства видов стандартной мебели, на которой требуется использовать петли. Но поскольку есть и нестандартные решения, под них также продаются специальные петли. А под эти петли можно приобрести соответствующие фрезы.

Для врезки не требуется наличие особых навыков. А вот опыт, хотя бы малейший, лишним не станет.

Дополнительно хочу вам напомнить о наборе инструментов для мебельщика, которые считаются основными и самыми необходимыми. Включить в этот набор фрезу для петель или просто сверло Форстнера наверняка стоит.

Конструктивные особенности

Само сверло по своей форме напоминает фрезу с расширенным наконечником. Имеет цилиндрическую головку. Рабочая часть инструмента состоит из короткого центровочного острия и двух основных режущих кромок (ножей), расположенных диаметрально друг другу. Образующаяся стружка отводится двумя стружкоснимателями. Центрирующее остриё обеспечивает возможность установки сверла по центру будущего отверстия. В двух местах внешний режущий ободок прерывается основными лезвиями. Периферийные кромки при сверлении создают боковые стенки, а сниматели стружки – дно отверстий.

Сверло по своему профилю напоминает букву «Z» (при зеркальном отражении выглядит, как буква «S»). На поперечной перемычке размещается выборная режущая кромка, а по всей окружности сверла находится подрезная, выполняющая роль ограничителя и удерживающая инструмент в необходимом диаметре. Направление сверления сохраняется за счет ободка, а не центрального острия.

Сверла Форстнера производятся из углеродистой стали методом вытачивания. Это позволяет сохранять значительную толщину стенок сверла, которая уменьшает перегрев инструмента при работе и достигать большей стойкости режущих кромок. Учитывая материал изготовления можно полностью оправдать сравнительно высокую стоимость сверла Форстнера по отношению к его аналогам.

Выбор фрез

Какие фрезы лучше приобрести — дорогие настоящие или дешёвые неоригинальные? Выбор зависит от того, насколько часто потребуется применять их в работе. В мастерской, где планируется постоянное производство мебельной продукции, придётся довольно часто пользоваться этим инструментом. Причём потребуются фрезы разных размеров. А только для своих домашних нужд нерентабельно приобретать дорогостоящие инструменты.

При активном использовании лучше выбрать оригинальную продукцию, чтобы обеспечить непрерывную работу и при этом надолго сохранить инструмент в исправном состоянии. Высокая цена со временем окупится.

Для редкого использования лучше купить набор из 6−7 фрез ходовых размеров (в том числе сверло Форстнера 35 мм), цена которых будет соответствовать одному дорогостоящему оригинальному экземпляру. С помощью такого набора можно выполнять много видов работ, где требуется создание отверстий разных размеров. С помощью этих инструментов можно создать своими руками мебельный гарнитур или просто заменить новую фурнитуру, требующую изготовления качественных отверстий.

Конструктивные особенности

У сверла Форстнера имеются:

Если посмотреть внимательно, видно что фреза по профилю схожа с латинской буквой Z. Принцип сверления заключается в выборе древесины режущих кромок, а точность обеспечивается специальным наконечником ограничителем.

OLYMPUS DIGITAL CAMERA

При сверлении отверстий сверло Форстнера характеризуется таким положительным качеством, как выброс стружки вследствие чего фреза никогда не заклинивается в отличие от других аналогов.

Для изготовления применяют различные металлы, но чаще всего быстрорежущую сталь, поскольку только она способна выдержать нагрев который происходит при процессе сверления.

В последнее время некоторые производители вносят интересное дополнение в виде твердосплавных напаек, титанового напыления либо нарезки зубьев. Благодаря этим новшествам:

Правила эксплуатации

Они призваны облегчить работу и предотвратить травматизм:

Правила выбора

Подобрать подходящие сверла-фрезы для использования можно, если учитывать все значимые моменты.

Все эти факторы помогают отобрать качественные и надежные сверла-фрезы для выполнения работ по металлу или дереву. Комбинированные инструменты помогают обеспечивать упрощение и сокращение количества операций, избавляют от необходимости смены наконечника. Отказавшись от смены бит, правильно подобрав комбинированное изделие, можно получить результат ничуть не хуже, чем при выполнении работ с применением специального фрезеровочного оборудования.

В следующем видео рассказывается о сверлах-фрезах.

Чем сверлить бетонную стену?

1. Обычные сверла для бетона не подходят. Лучше использовать твердосплавные сверла, например, победитовые. Такие сверла по бетону имеют на концах специальные напаянные пластины-вставки из твердосплавного материала (в основном смесь карбид-вольфрама и кобальта в пропорции 10 к 90%). Твердосплавные наконечники легко узнаваемы — они имеют форму своеобразного «домика».

2. Если отверстий планируется немного и они относительно неширокие, то дома можно использовать дрель с

функцией ударной нагрузки. Ударная дрель в домашних условиях подходит под отверстия в бетоне диаметром не больше 12-13 мм, в ином случае лучше взять более дорогой перфоратор. Что касается обычной дрели («безударной») — то для бетона ее желательно использовать только в крайнем случае, если у вас нет под рукой других рабочих инструментов.

3. Перфоратор годится для любого сверления по бетону, — он более эффективен благодаря своей функции «дробления», хотя и дороже, чем ударная дрель. В перфораторе вращение сверла комбинируется с его возвратно-поступательным движением, что делает работу по сверлению значительно быстрее. Перфоратор хорош, когда работы по сверлению предвидится довольно много (например, когда нужно крепить обрешетку на потолок или стены). Учитывайте, что перфоратор — более мощный, чем дрель. Поэтому, например, для пенобетона (ячеистого бетона) он не подходит, так как полностью «развалит» стену. Да и при сверлении перфоратором обычного бетона не переусердствуйте — следите, чтобы не посыпалась штукатурка.

4. Для перфоратора используются специальные буры («SDS Plus» и «SDS-Max») различного диаметра — от 4-5 мм и до 7-8 см. Чтобы не покупать весьма дорогой полный набор сверл, выбирать буры для перфоратора нужно по диаметру будущего дюбеля, и на всякий случай «плюс-минус» пару соседних по размеру.

5. Кроме сверления при помощи ударной дрели и перфоратора есть еще один способ — так называемое алмазное бурение. Только для этого варианта нужны специальные буровые установки и алмазные сверла. Этот тип сверления бетона весьма дорогой, и, как правило, под него нанимают бригаду ремонтников-мастеров. Используется алмазное бурение в случае, когда ремонтных работ по сверлению бетонного основания планируется очень много, или нужны большие отверстия или продольные пазы (например, при прокладке коммуникаций в стене или полу). Плюс такого способа — после бурильной установки не остается пыли — она подает к дыре воду, смывая пыль и охлаждая бур.

Как пользоваться сверлом Форстнера по дереву

Сфера применения инструмента

Первоначально свёрла по дереву Форстнера предназначались для получения несквозных отверстий в древесине разного типа. Сегодня приспособление используется при обработке мебельных плит и их модификаций. С помощью такого сверла на мебельном производстве получают:

Кроме мебельной промышленности, инструмент нашёл применение также в других отраслях. Он используется для монтажа:

Используя сверло Форстнера, появляется возможность получить отличные углубления, не доходящие до поверхности 1—2 мм. Этот инструмент можно легко установить в любую электродрель, имеющую регулятор оборотов.

Конструктивные особенности приспособления

Профиль инструмента похож на букву Z, имеющую закруглённые концы снизу и сверху. Внешний вид сильно напоминает букву S, только в зеркальном отображении.

Перемычка оснащена специальной режущей кромкой, предназначенной для выборки древесины. По всему диаметру располагается подрезная кромка. Она служит своеобразным ограничителем, удерживающим инструмент в обрабатываемой лунке.

Сверло изготавливают из прочной быстрорежущей стали. Этот металл способен выдержать высокую температуру рабочей зоны. Для повышения срока эксплуатации инструмента часть производителей проводят титановое напыление режущей кромки, устанавливают твердосплавные пластины.

Чтобы повысить скорость операции, а также уменьшить перегрев, на режущих поверхностях нарезают зубья. Единственным недостатком такого зубчатого инструмента можно назвать не очень высокую чистоту поверхности.

Модификация мебельной оснастки

Как пользоваться сверлом Форстнера, хорошо знают профессионалы. Очень важным считается его диаметр. Самыми востребованными остаются приспособления с диаметром 30—40 мм. В магазинах можно встретить 10 или 60 мм свёрла, оснащённые зубчатым венцом. Они отличаются режущим ободком, форма которого похожа на зубья. Главным преимуществом такого инструмента является минимальный нагрев при работе.

Недостатком зубчатой модели считается небольшая длина примерно 100 мм. Приходится пользоваться дополнительными удлинителями.

Большой популярностью пользуются свёрла, режущая кромка которых изготовлена из твёрдого сплава. В принципе, эта конструкция больше всего напоминает оригинальную версию Форстнера. К сожалению, стоимость таких изделий очень высока, их часто подделывают. Отрицательной чертой этой оснастки является большая вибрация, а также срыв с обрабатываемой поверхности из-за небольшого диаметра боковых резцов.

Некоторые тонкости обработки

Операция должна начинаться с самых маленьких оборотов. Основная скорость работы такого сверла находится в диапазоне 800—1800 об. в минуту. Для большой рабочей зоны используется небольшая скорость.

Чтобы получить требуемую глубину отверстия, применяются специальные ограничители. Эти детали являются своеобразным сигнализатором для рабочего, когда необходимо закончить сверление.

Когда сверлится небольшая толщина, довольно часто используют два сверла одинакового диаметра. Сначала отверстие сверлится стандартным инструментом. Второе сверло имеет сточенное острие в центре. Оно заканчивает оформление углубления.

Для этой операции мастера советуют придерживаться нескольких несложных, но очень важных правил:

Покупая такой инструмент в магазине, необходимо проверить состояние режущих поверхностей. Они должны быть без задиров и сколов. Приобретать изделия с дефектами не стоит. Исправить самостоятельно их будет очень сложно.
