Парковочная «Линза Френеля» или почему я не вижу прицеп?

На некоторых внедорожниках, а Pajero Sport как раз один из них, обзор через заднее стекло просто никакой. Столкнулся с такой-же проблемой — при движении задом вижу небо и крышы машин. Парктроник сильно облегчил жизнь, но приходится доверять ненадежной электронике, не видя реальной ситуации по ту сторону бампера.

Приглянулись «линзы Френеля», отзывов много и в основном положительные. Заказал на Алиэкспресс. Поставил и прибалдел 🙂

Пустой прицеп сзади машины в зеркало заднего вида, да и визуально, через заднее стекло не виден совсем.

Через линзу же его видно целиком.

При парковке и движении задом в основном смотрю теперь только через линзу.
Можно ехать без парктроника, пока в линзу видны фары и бампер — место еще есть.
В стекло же при этом вижу только крышу машины сзади.

Mitsubishi Pajero Sport 2010, двигатель дизельный 2.5 л., 178 л. с., полный привод, механическая коробка передач — аксессуары

Машины в продаже

Комментарии 21

Кто знает на седаны имеет смысл ставить или только там где заднее лобовое вертикально стоит?

Сколько диоптрий эта линза? Судя по фотке — рассеивающая (отрицательная).

Прикольная штука! А скока стоит?

Прикольненько… А она крепиться снаружи, я так понимаю. А грязью грани незабиваються?

Клеиться на воду изнутри. Не забываем что у нас на заднем стекле нити обогревателя — к ним она неохотно пристаёт. Через неделю снял, на ней коричневые отпечатки полос. Читал отзывы в интернете, что если повисит подольше, вообще сложно оторвать от стекла и вероятно вместе с нитями

Зимой не пробовал, но с ранней весны по сей день — без проблем. Хотя и обогрев включал, чтобы запотевание стекл убрать.

Да и зачем ее снимать если устраивает? Пусть висит, штука полезная.

P.S Что-то запамятовал уже. Посмотрел на фотографии — висела она еще глубокой зимой. В общем ничего не пригорело.

Кстати, про «неохотно пристает» — есть хороший способ, проверенный на личном опыте. «Клеить» надо не на воду, а на спирт. Вода собирается в крупные капли и не смачивает поверхность — скатывается. Берем влажные спиртовые салфетки, протираем стекло и саму линзу (гладкую поверхность) — стекло и линза покрываются ровным слоем микрокапелек. Вот в таком виде клеится на стекло очень хорошо и не отваливается со временем.

До этого пробовал на воду — потихоньку отваливается.

Источник

Парковочная линза Френеля

Нарыл информацию про очень интересный девайс, о котором раньше не слышал, делюсь с Вами)

Парковочная линза Френеля – бюджетная альтернатива парктронику и камере заднего вида?

У многих водителей словосочетание «парковка задним ходом» вызывает тихий ужас. Проблемы с чувством габаритов автомобиля, мертвая зона и возможность наехать на предмет или, что особенно страшно, заигравшегося ребенка. Особенно часто такие страхи встречаются у новичков за рулем и, конечно же, у прекрасной половины человечества. И хотя сейчас существует множество устройств и приборов, делающих процесс парковки более простым и безопасным, к сожалению, не всем они по карману. Но мало кто слышал о такой недорогой альтернативе камере заднего вида и парктронику, как парковочная линза Френеля. Что она из себя представляет, как работает и устанавливается, мы и рассмотрим в этой статье.

Парковочная линза Френеля – что это такое и как работает

Линза Френеля – это сложная линза, состоящая не из единого отшлифованного куска стекла (вогнутого, выпуклого или другой формы), а из отдельных, примыкающих друг к другу сферических колец малой толщины. Если посмотреть на линзу в сечении, мы увидим множество треугольных «зубчиков», которые, располагаясь впритык друг к другу под определенным углом, дают необходимый увеличивающий (собирающий, приближающий) или уменьшающий (рассеивающий, удаляющий) эффект. Но нас интересует именно рассеивающая линза, т.к. она может стать достойной и недорогой альтернативой парктронику при парковке задним ходом и вообще пригодиться во время езды на автомобиле. Итак, как вы уже поняли, уменьшающая парковочная линза Френеля (или, как ее еще называют, линза панорамного обзора) с успехом применяется в процессе вождения автомобиля, чаще всего при парковке задним ходом. Благодаря этому прибору, у водителя значительно увеличивается угол обзора при движении назад – выявляются «мертвые» зоны автомобиля, становится видным пространство под задним стеклом. Также с помощью линзы очень удобно контролировать состояние прицепа. Еще одна приятная особенность линзы – это то, что вас не станут «слепить» фарами едущие позади автомобили – свет будет просто рассеиваться.

Но здесь все же есть пару нюансов.

Во-первых, линзу имеет смысл устанавливать только если у вас вертикальное заднее стекло (микроавтобус, внедорожник, минивен, хетчбэк).
А еще нужно учесть размеры своего автомобиля, заднего стекла и самой линзы. Если автомобиль небольшой, то стоит подумать о том, чтобы разрезать линзу пополам – производители обычно выпускают ее размером 20х25 см и, использовав ее целиком, можно обнаружить, что она закрыла весь обзор в заднее стекло. Если это ваш вариант, прежде чем закреплять ее на стекле, убедитесь, что выбрали правильную половину – одна из них будет показывать небо. Эту половину можно приклеить на верхнюю часть стекла – например, чтобы ветки не царапали. На крупногабаритных авто – наоборот, можно приклеить 2 панорамные линзы на боковые стекла, что также поможет выявить невидимые водителю участки.

Благодаря своей конструкции, парковочная линза Френеля имеет совсем небольшую толщину, что позволяет закрепить ее даже без использования скотча или суперклея. Наиболее распространенные 2 варианта установки: на присосках и самоклеющаяся линза. О варианте установки на присосках достаточно много негативных отзывов, в основном, пользователи жалуются на ненадежность такого крепления. Зато в этом случае есть возможность немного регулировать угол наклона линзы.

Второй вариант – самый распространенный. Если вы купили такую линзу, то для установки вам потребуются вода, стеклоочиститель и, собственно, автомобиль. Располагается линза на внутренней стороне заднего стекла. В зеркало заднего вида нужно определить нижний видимый уровень, по которому следует располагать нижнюю грань линзы. Перед креплением, стекло нужно очистить, при этом использовать лучше нейтральные стеклоочистители, не содержащие спирта. После высыхания, гладкую поверхность линзы и часть стекла автомобиля, куда ее планируется разместить, смочить водой (можно из пульверизатора, можно аккуратно влажной губкой или ветошью). Затем, снизу вверх прижимать линзу к стеклу, удаляя при этом пузырьки воздуха. После этого подержать линзу прижатой еще пару секунд и отпустить. Все! Можно пользоваться.

Линза, парктроник или камера заднего вида?

Преимущества линзы Френеля перед парктроником:

— во-первых, как уже говорилось выше, это цена, – линза стоит на порядок дешевле;
простая установка линзы;
— в отличие от парктроника, который подает звуковые сигналы или показывает на дисплее расстояние до предмета сзади, вы воочию можете наблюдать за обстановкой при парковке и на дороге;
— некоторые предметы, находящиеся между двумя задними датчиками парктроника не попадают в зону их видимости, и вы можете о них узнать, только ощутив толчок или услышав соответствующий звук при наезде на них.

Недостатки парковочной линзы Френеля перед парктроником:

— подойдет не на все типы кузовов;
— нужно привыкнуть к тому, что объекты, которые видны через линзу, намного ближе чем кажется;
— парктроник все же определяет точное расстояние до объекта, а, пользуясь только линзой, вам придется полагаться на свое чувство расстояния и габаритов автомобиля.

Что касается камеры заднего вида, то конечно же здесь линза проигрывает в удобстве использования, отображении изображения и наличии так называемых парковочных линий. Все же гораздо удобней парковаться, когда на экране магнитолы или зеркале заднего вида с дисплеем отображается невидимая в зеркала часть пространства, еще и с линиями парковки. Однако, как и парктроник, камера стоит гораздо больше линзы и ее гораздо сложнее установить.

P.S.: Кто что думает по-поводу данного девайса?

Всем спасибо за внимание! Буду рад Вашим комментариям!

Источник

Линза Френеля для авто! И зачем мне теперь парктроник?

Доброго времени суток!

Сегодня я подготовил обзор на очень интересную и не дорогую штуку, которая практически полностью заменила мне парктроник на автомобиле. Речь идет о широкоугольной линзе для заднего стекла.
Тем, кому интересно — прошу последовать под cut.

Немного пред истории. Как то в интернете на авто форумах зашла речь о плюсах и минусах парктроника. Сейчас это самый распространенный девайс для того, чтоб обезопасить себя от повреждений, аварий и прочего нехорошего что может случится не видя преграды сзади и по бокам. Я и сам поставил себе его только после того, как незаметно сзади подкралось дерево и задний бампер был треснут.

Данная линза крепится на заднее стекло машины по центру.
Установка линзы занимает не более 5 минут =) Что для этого нужно:
1. Линза
2. Немного воды
3. Тряпочка которую следует смочить водой.
Протираем смоченной тряпочкой заднее стекло изнутри, протираем линзу той же тряпочкой с гладкой стороны — теперь просто прикладываем к стеклу и разглаживаем от пузырьков — готово.
Это и все манипуляции которые я с ней проводил. =)

Доставка заняла чуть больше двух недель, обычной CN Post.

Упаковка:
Линза в оригинальной упаковке была в обычном сером пакете.

Картонная упаковка.

Текстура линзы мне напомнила виниловую пласинку, даже звуки похожие выдает =)

Фото установленной линзы:
Вид снаружи машины.

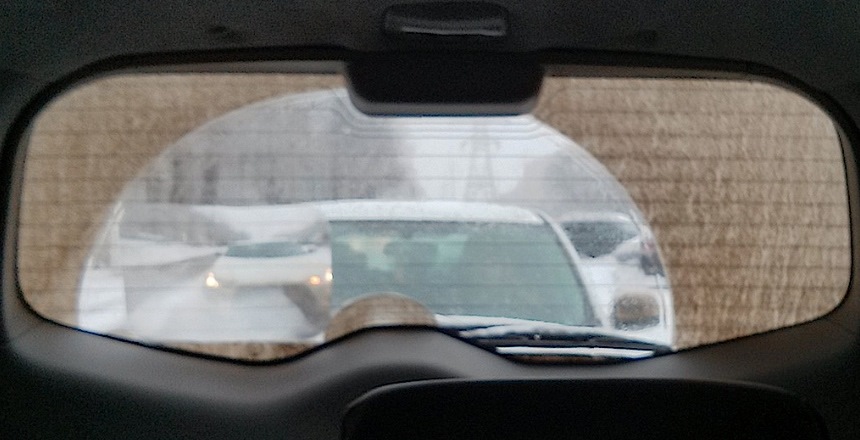

Вид изнутри.

Вид с заднего сидения.

Вид с водительского сидения.

Фото с интернета:

Вывод который я сделал для себя по истечению нескольких недель использования — как я раньше без нее ездил?? =)
Реально видно куда ты сдаешь задним ходом, видно даже то, что находится почти под машиной.

P.s. Клеить нужно ниже от верхнего края стекла, что бы при езде по трассе было видно приближающиеся машины в свободной от линзы части.

Товар предоставлен на обзор бесплатно.

Всех благодарю за внимание! Если возникнут вопросы касающиеся данного товара — пишите!

Источник

линза Френеля для парковки и движения задним ходом на автомобиле

Те кто имеют относительно крупный автомобиль типа «паркетника» или микроавтобуса (хотя это справедливо и к автомобилям поменьше) понимают неудобства парковки задним ходом при отсутствии камер. Существует простое приспособление для БЫСТРОГО и ЛЕГКОГО решения вопроса, не требующее специфический знаний и умений для установки 🙂
Сложность парковки создает «мертвая зона», создаваемая относительно высоко расположенным задним окном. Как правило не видно область бампера на расстоянии от нескольких метров и больше (зависит от высоты, длины авто и пр. факторов). Это «приспособление облегчающее жизнь» рекомендуется в первую очередь автомобилям имеющим «обрезанный зад» — это всякого рода минивэны, хэтчбэки и прочие с вертикально расположенным задним стеклом. ~~Чем больший угол имеет наклон заднего стекла, тем получается меньший эффект от использования этого девайса!~~ — я так думал ДО установки и проведения замеров, оказалось не совсем так однозначно.
Производитель предполагает так же использовать его для установки на большегрузах на боковом стекле пассажира, для уменьшения «мертвой зоны» справа внизу. Т.е. для предотвращения наиболее распространенных ДТП с большегрузами, когда они «притирают» правой стороной маленькие автомобили, незаметные в боковое окно.

Некоторые автомобили (имеющие проблемные зоны обзора) имеют с завода «лопухи» (большие зеркала на задней двери). Остальным пользователям приходиться решать свои «проблемы» самостоятельно установкой доп. зеркал, парктроников и камер.
Электронного типа устройства имеют заметную стоимость, не все пользователи имеют достаточную квалификацию для самостоятельной установки что добавляет конечную стоимость устройства + нередки случаи необходимости доработок в конструкции автомобиля (что не всегда допустимо).
У самого долгое время валялось большое зеркало, которое так и не добрался установить из-за некоторых сложностей + напрягали габариты этого зеркала. Обходился небольшими зеркалами с широким углом на присосках, которые крепил на заднюю дверь изнутри. Но размер зеркал и ограниченное пространство установки значительно уменьшали целесообразность их использования. Хотя и они помогали, не без того.
1 и 2 варианты подобных зеркал (второе разбито и прикреплено для сравнения)

Однажды встретил на Али линзу для автомобиля (до этого пару раз встречал подобные на автомобилях, но на тот момент не интересовался местом их приобретения 🙂
Цена оказалась приемлемой, решил купить «на попробовать» и заодно поделиться опытом использования с Вами 🙂

Линза приехала в простом конверте, без всякого рода защит. Только папиросная бумага вокруг 🙂

Особых дефектов впрочем не было, так… слегка примятости… Хотя и были опасения, что держаться будет на стекле хуже из-за этого. Посмотрим в процессе… 🙂
Сама линза из мягкого ~~силикона~~ PVC

Одна сторона имеет насечку (по сути сама линза) с обозначениями верха и «тыльной стороны», другая гладкая

Инструкция по установке (в принципе все пункты подписал):

Если необходимо переклеить — «отдираем» линзу от стекла, промываем (я в тазике замачивал) и клеим снова

Для нормального приклеивания (я предполагаю) необходимо линзу в теплой воде замачивать, чтобы она размягчилась, ну и стекло не должно быть слишком холодным вероятно. Я клеил для экспериментов при температуре близкой к нулю + у меня восстановленые нити нагрева заднего стекла, и они имеют заметные «бугорки» — надо их убрать по хорошему :), поэтому оставались пузыри и приклеилось на этом автомобиле некрасиво. Хотя я и не слишком старался их «выгонять», необходимо было произвести замеры — клеить аккуратно будем потом 🙂

Вид с улицы

и с места водителя

Заявленные производителем ТТХ линзы:
Фокусное расстояние: 330 мм
Угол: вверх: 13 °
Вниз: 27 °
в стороны: 25 °
Не особо представляю, как лучше это можно измерить инструментально… поэтому пойду «своим путем».
1-й автомобиль. Угол наклона стекла 8 градусов. Высота от земли до нижнего края линзы 120 см.

Зеленым отмечены примерные зоны обзора с использованием линзы, красным БЕЗ линзы

Т.е. получается БЕЗ линзы уровень земли начинаю видеть аж от 6.6 метра. Даже неожиданно честно говоря, автомобиль стоит ровно.

С линзой видно уровень земли через 1.4 метра. Выигрыш очевиден-5 метров (по уровню земли)!
Примерный гол обзора вниз относительно горизонта, если я правильно посчитал, у меня получился с линзой 41, без линзы 11 градусов. Выигрыш в 30 градусов.
На фото кот лежит (их у меня несколько), когда выезжаешь задом (с другой стоянки) частенько чертыхаешься где они бегают сзади… вот первый плюс этой линзы — видно стало ЗНАЧИТЕЛЬНО больше сзади!
Правда это уровень земли, автомобиль имеет некоторую высоту, и его видно заметно ближе. Для примера положил несколько колес, для получения примерной высоты капота.

2-й автомобиль. Угол наклона стекла 28 градусов. Высота до земли (как ни странно, авто маленькое) 110 см.

вид с водительского места

На фото видно сквозь линзу хуже чем в реальности, однако и так можно рассмотреть разницу. Причем чем темнее небо, тем лучше видно.В сумерках и вечером совсем отлично видно становится 🙂

Без линзы вижу с расстояния 4.6 м, с линзой с 1 метра. Выигрыш по уровню земли 3.6 метра.
Угол без линзы — 14 градусов. С линзой 48 градусов. Выигрыш по углу 34 градуса.

Результат несколько удивил, т.к. при разнице в наклоне стекла в 20 градусов практически не изменился выигрыш по углу. Вероятно это связано с оптикой линз, хотя по идее должен терять в качестве изображения, но это трудно разглядеть, т.к. расстояние от водителя до заднего стекла в двух автомобилях отличаются значительно (не замерял их).

В процессе «дописывания» обзора случайно наткнулся на обзор (здесь же) подобного устройства пару лет назад. Ссылка на предыдущий обзор
Решил таки свой разместить, ввиду более детального описания, возможно кому-нибудь пригодится мой эксперимент с замерами. Надеюсь довольно наглядно виден выигрыш от использования.

Плюсы: Очень несложная установка, можно легко снять и переставить снова. РЕАЛЬНО очень сильно увеличивается угол обзора. Не мешает обзору в заднее стекло.

Минусы: Видно все таки хуже в линзу, чем просто через стекло + имеется некоторая засветка в нижней части линзы (от неба и солнца) что еще несколько ухудшает четкость изображения. Линзу клеить лучше в теплую погоду, легче и лучше приклеится.

ИМХО хоть и недолго использовал до «дописания обзора», однако могу сказать что польза от нее есть и если ее не было бы, купил ее снова. Сейчас раздумываю над покупкой для второго авто.
Конечно не все прямо так «радужно» как предполагалось… однако!
