Кулисный механизм паровой машины

Pereosnastka.ru

Обработка дерева и металла

В технике широко распространены кулисные механизмы, также являющиеся видом шарнирного четырехзвенника. У этих механизмов кривошип закреплен неподвижно (является стойкой), а шатун превращается в кривошип и, вращаясь, приведет во вращение ползун и, следовательно, его направляющую. При этом ползун будет перемещаться поступательно вдоль направляющей.

Рис. 1. Кулисный механизм с вращающейся кулисой:
1 — стойка; 2 — кривошип; 3 — кулиса; 4 — ползун.

Такой механизм имеет четыре звена: стойку, кривошип, кулисный камень — ползун и кулису. Этот механизм получил название кулисного с вращающейся кулисой. Если кулису заменить цилиндром, а камень — поршнем, то получим механизм вращающегося цилиндра, применяемый в насосах и компрессорах.

Как видно из рисунка 1, за один полный оборот кривошипа (а следовательно, кулисы или цилиндра) камень (или ползун) сделает полное двойное движение, причем его ход, как и прежде, равен расстоянию между мертвыми точками, т. е. расстоянию между шарнирами стойки (прежний радиус кривошипа).

Таким образом, механизм вращающейся кулисы получился в результате преобразования кривошипно-шатунного механизма и по характеру относительного движения звеньев совершенно подобен ему.

Ведущим звеном является кривошип, равномерно вращающийся вокруг оси. При этом кулиса отклоняется на наибольший угол, когда кривошип приходит в крайние положения, т. е. когда он становится перпендикулярным оси кулисы (ползуна).

Качающуюся кулису применяют в паровых машинах паровоза, в строгальных и других станках. По этому принципу работает поперечно-строгальный станок с качающейся кулисой (рис. 105).

Кулиса имеет на верхнем конце прорезь, в которую входит шарнир ползуна, с укрепленным на нем резцом.

Ведущее звено (кривошип) вращается равномерно против часовой стрелки. При этом кулисный камень, находясь в верхнем положении, перемещает верхний конец кулисы, а вместе с ней и ползун станка справа налево, причем резец проходит рабочий ход, т. е. снимает стружку.

Когда камень идет вниз, верхний конец кулисы идет обратно, слева направо, вместе с ползуном и резцом, т. е. проходит холостой ход, так как стружка не снимается.

Рис. 2. Кулисный механизм с качающейся кулисой:
1 — стойка; 2 — кривошип; 3 — кулиса; 4 — ползун.

Возможность сократить время холостых ходов — основное преимущество кулисного механизма по сравнению с кривошипно-шатунным.

Рис. 3. Кулисный механизм строгального станка:
1 — приводной вал; 2 — ведущее зубчатое колесо; 3 — ведомое зубчатое колесо; 4 — рычаг; б — резец; 6 — шарнирное соединение кулисы и рычага; 7 — прорезь кривошипа; 8 — палец кривошипа; 9 — ползун (кулисный камень); 10 — кулиса; MN — рабочий ход; NM — холостой ход.

Источник

Кулисный механизм

Кулисный механизм – рычажный механизм, в состав которого входит кулиса. В различных машинах, станках и другом оборудовании широко применяются различные виды кулисного механизма:

1) кулисно-ползунный механизм;

2) кривошипно-кулисный механизм;

3) двухкулисный механизм;

4) коромыслово-кулисный механизм.

Кулисно-ползунный механизм – рычажный четырехзвенный механизм, содержащий кулису и ползун с неподвижной направляющей. Такой механизм служит для преобразования качательного движения кулисы в поступательное движение ползуна или наоборот, поступательного движения ползуна в качательное движение кулисы.

Кривошипно-кулисный механизм — рычажный четырехзвенный механизм, в состав которого входят кривошип и кулиса. Указанный механизм служит для передачи и преобразования вращательного движения кривошипа во вращательное или качательное движение кулисы и, наоборот, движения кулисы во вращение кривошипа. Кривошипнокулисный механизм используется весьма широко в строгальных, долбежных станках, упаковочных автоматах и других машинах.

Двухкулисный механизм – рычажный четырехзвенный механизм, в состав которого входят две кулисы.

Данный механизм служит для передачи вращательного или качательного движения от одной кулисы к другой; используется в компенсирующих муфтах (благодаря тому, что передаточное отношение двухкулисного механизма постоянно и равно единице).

В этом механизме кулисы взаимодействуют посредством промежуточного звена – шатуна.

Данный текст является ознакомительным фрагментом.

Продолжение на ЛитРес

Читайте также

Коромыслово-кулисный механизм

Коромыслово-кулисный механизм Коромыслово-кулисный механизм – рычажный четрехзвенный механизм, в состав которого входят коромысло и кулиса. Этот механизм служит для преобразования качательного движения входного звена (коромысла или кулисы). Коромысло и кулиса

Кулачковый механизм

Кулачковый механизм Кулачковый механизм – механизм, в состав которого входит кулачок. В различных отраслях промышленно-хозяйственного комплекса России широко применяются кулачковые механизмы в разных вариантах.Вариант первый: в механизме кулачок имеет рабочую

Кулисный механизм

Кулисный механизм Кулисный механизм – рычажный механизм, в состав которого входит кулиса. В различных машинах, станках и другом оборудовании широко применяются различные виды кулисного механизма: 1) кулисно-ползунный механизм; 2) кривошипно-кулисный

Механизм

Механизм Механизм – система, состоящая из нескольких элементов (или звеньев) и предназначенная для преобразования движения одного или нескольких твердых элементов в требуемые движения других элементов данной системы. Для механизмов характерны: 1) механические

Рычажный механизм

Рычажный механизм Рычажный механизм – механизм, звенья которого образуют только вращательные, поступательные, цилиндрические и сферические пары. Примером рычажного механизма является кулачково-рычажный механизм – устройство, представляющее собой соединение

Храповый механизм

Храповый механизм Храповый механизм – устройство, в котором относительное движение звеньев возможно только в одном направлении, а в другом направлении звенья такого механизма взаимодействуют благодаря давлению их элементов и не могут перемещаться относительно друг

Цевочный механизм

Цевочный механизм Цевочный механизм – механизм, имеющий цевочное зацепление в виде зубчатого зацепления посредством цилиндрических круговых элементов – цевок и зубьев с сопряженным профилем. Примером цевочного механизма является цевочная передача, в которой

Шарнирный механизм

Шарнирный механизм Шарнирный механизм – механизм, имеющий в своей конструкции один или несколько шарниров в виде звеньев – вращательных пар. Шарнирные механизмы подразделяются на: 1) двухзвенные (самые простые); 2) трехзвенные; 3) четырехзвенные.Четырехзвенные

Скачковый механизм

Скачковый механизм Скачковый механизм – устройство, обеспечивающее периодическое, прерывистое перемещение киноленты в фильмовом канале во время проецирования фильма или его съемки и печати. Скачковый механизм – это устройство киносъемочного, кинопроекционного

Источник

Реферат: Кулисный механизм. Практическое применение

1. Передаточные механизмы.

2. Передняя опора (шасси самолёта ТУ-4)

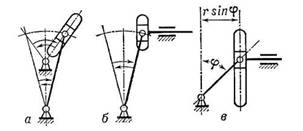

Наиболее распространённые плоские четырёхзвенные кулисные механизмы в зависимости от типа третьего подвижного звена делятся на группы: кривошипно-кулисные, кулисно-коромысловые, кулисно-ползунные, двухкулисные. Кривошипно-кулисные механизмы могут иметь вращающуюся, качающуюся или поступательно-движущуюся кулису. Кулисно-коромысловые механизмы, получающиеся из предыдущих при ограничении угла поворота кривошипа, выполняют с качающейся (рис. 1, а) и поступательно-движущейся (рис. 1, б) кулисой,

применяют для преобразования движения, а также в качестве т. н. синусных механизмов (рис. 1, в) счётно-решающих машин. Кулисно-ползунные механизмы предназначаются для преобразования качательного движения в поступательное или наоборот, а также используются в качестве тангенсного механизма в счётно-решающих машинах. В машинах находят применение двухкулисные механизмы (рис. 2),

обеспечивающие равенство угловых скоростей кулис при постоянном угле между ними. Это свойство используют, например, в муфтах, допускающих смещение осей соединяемых валов. Сложные многозвенные кулисные механизмы применяют для различных целей, например в системах регулирования наполнения цилиндров двигателей внутреннего сгорания, реверсивных механизмах паровых машин и др.

К передаточным относятся планетарный и кривошипношатунный механизмы. Эти механизмы позволяют осуществлять сложное движение.

В планетарном механизме вращательное движение превращается в планетарное, при котором деталь вращается вокруг своей оси и одновременно вокруг другой оси (например, так движутся планеты в пространстве — отсюда и название механизма).

Планетарный механизм (рис. 1.а) состоит из двух зубчатых колес: ведущего 1, которое называется солнечным, и ведомого 4, которое называется сателлит (их может быть несколько). Необходимыми условиями работы данного механизма являются жесткое соединение этих колес с помощью рычага — водила 2, который придает движение сателлиту, и неподвижность солнечному колесу 3. Планетарный механизм может быть выполнен на базе двух передач: зубчатой (а, б) с наружным или внутренним зацеплением или цепной (в). На базе цепной передачи можно передавать планетарное движение на большее расстояние, чем на базе зубчатой.

Рис. 2. Планетарные механизмы

Кривошипно-шатунный (кривошипно-ползунный, кривошипно-кулисный) механизм служит для превращения вращательного движения в возвратно-поступательное (рис. 2.). Механизм состоит из ведущего органа кривошипа 1, который на валу совершает вращательное движение, и шатуна 2, ползуна 3 (б) или кулисы, которые совершают возвратно-поступательное движение. Шатун соединятся с помощью пальца 4 с рабочим органом — поршнем 3 (а). На рис. 2.б дан вариант кривошипно-ползунного механизма, например, в овощерезках.

Рис. 3. Кривошипно-шатунный и кривошипно-ползунный механизмы

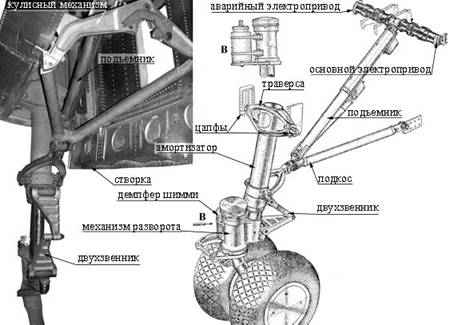

2. Передняя опора (шасси самолёта ТУ-4)

Опора располагается в носовой части фюзеляжа. Ниша опоры ограничена сверху полом кабины экипажа, по бокам продольными балками в виде сплошных стенок с поясами по верху и низу, спереди и сзади ниша зашита сплошными стенками усиленных шпангоутов. Снизу ниша закрывается двумя боковыми створками, шарнирно подвешенными к продольным балкам.

Стойка передней опоры состоит из амортизатора, в верхней части которого приварена траверса с двумя цилиндрическими цапфами по бокам. С помощью этих цапф стойка подвешивается шарнирно к двум узлам, установленным на боковых балках ниши (Рис.6)

Узлы разъемные и снабжены бронзовыми втулками, к которым подается смазка от масленок. Цапфы входят в эти втулки и прижимаются к корпусу узла крышками на болтах. На нижнем конце штока амортизатора жестко закреплен корпус механизма разворота колес. Внутри корпуса на роликовом подшипнике и бронзовом подпятнике вращается шпиндель, к которому снизу с помощью наклонной трубы присоединяются оси колес (Рис.7.)

Колеса своими подшипниками устанавливаются на эти оси и закрепляются слева и справа затяжными гайками с последующей контровкой шплинтами. При действии на колеса боковых нагрузок шпиндель поворачивается в корпусе механизма в пределах углов, ограниченных упорами на корпусе. Разворот самолета на земле обеспечивается дифференциальным торможением колес главных опор и свободным ориентированием по направлению движения колес передней опоры.

На шпинделе спереди закреплен кронштейн, от которого специальной тягой движение разворота колес передается на гидравлический демпфер шимми. Демпфер лопаточного типа закреплен болтами на корпусе механизма разворота (Рис.8.)

Тяга шпинделя через рычаг вращает валик с подвижными лопатками и перегоняет жидкость из одной полости в другую. Сопротивление жидкости предотвращает развитие автоколебаний типа шимми.

Для установки колес в нейтральное положение после отрыва самолета от земли внутри шпинделя смонтирован пружинно-роликовый механизм установки колес по полету. Он состоит из качалки, шарнирно закрепленной в верхней части шпинделя. На внешнем конце качалки установлен ролик, а внутренней ее конец с помощью вертикального стержня давит на пружину, закрепленную в шпинделе и имеющую предварительную затяжку порядка 4000 Н (Рис.9.)

При развороте колес шпиндель перемещает качалку с роликом по окружности вперед или назад, заставляя ролик перекатываться по профилированной цилиндрической поверхности, которая закреплена на корпусе механизма разворота. Профиль выполнен таким образом, что любой разворот колес от нейтрального положения перемещает ролик вверх и, сжимая пружину, увеличивает усилие на ролик. В таком отклоненном от нейтрали положении ролик может удерживаться только боковыми нагрузками на колесах. После отрыва самолета от земли эти нагрузки на колесах исчезают и усилие пружины заставляет ролик скатываться в нижнюю точку профиля, устанавливая колеса в нейтральное положение строго по полету.

Амортизатор стойки жидкостно-газовый плунжерного типа с иглой. Цилиндр и шток амортизатора связаны между собой двухзвенником, исключающим разворот штока в цилиндре.

В выпущенном положении стойка удерживается задним складывающимся подкосом. Нижнее звено подкоса выполнено в виде штампованной вилки, которая крепится к цапфам на муфте цилиндра. Верхнее звено подкоса представляет собой сварную трубчатую раму, которая своими цапфами крепится к двум узлам на боковых стенках ниши

Между собой верхнее и нижнее звенья подкоса связаны пространственным шарниром, состоящим из серьги и двух взаимно перпендикулярных болтов (Рис.10.) Все цапфы подкоса снабжены бронзовыми втулками и смазкой от масленок. К верхнему звену подкоса присоединен винтовой подъемник, второй конец которого связан с редуктором (Рис.11.)

Коническая шестерня редуктора получает вращение от двух независимых электроприводов, один из которых питается от аварийной сети. Вращение шестерен редуктора передается на стальной винт, на котором установлена бронзовая гайка (Рис.12.)

Перемещение гайки вдоль оси винта стальной трубой с вильчатым наконечником, присоединенным к подкосу поворачивает его верхнее звено вверх при уборке и вниз при выпуске стойки. На корпусе подъемника установлены два блока концевых выключателей, которые выключаю привод в крайних положениях стойки и обеспечивают ее надежную фиксацию за счет самоторможения винтовой пары (Рис.13.)

Створки ниши открываются при выпуске и закрываются при уборке стойки. В выпущенном положении створки фиксируются кулисным механизмом, состоящим из двух шарнирно связанных между собой рычагов, концы которых присоединены к створками. В открытом положении створок рычаги запираются подпружиненным стопором, не позволяющим рычагам складываться (Рис.14.)

В нижней части штока амортизатора закреплен цилиндрический кулачек. В конце уборки стойки кулачек нажимает на стопор кулисного механизма и отпирает его. При дальнейшем движении стойки кулачек заставляет рычаги складываться и поворачивает створки на закрытие. В убранном положении стойки кулачек через рычаги прижимает створки к окантовке ниши и удерживает их в закрытом положении.

1. Артоболевский И. И., Механизмы в современной технике, т, 1—2, М., 1970

2. Кожевников С. Н., Есипенко Я. И., Раскин Я. М., Механизмы, 3 изд., М., 1965;

3. Мелик-Степанян А. М., Проворнов С. М., Детали и механизмы, М., 1959

Источник

Парораспределение судовых паровых машин

Назначение парораспределительного механизма и его составные части

Парораспределительный механизм предназначен для обеспечения впуска свежего пара в цилиндры и выпуска из них отработавшего пара для изменения мощности и реверсирования машин, т. е. изменения направления вращения коленчатого вала. Экономичность паровой машины и плавность ее хода полностью зависят от правильности установки и регулировки парораспределительного механизма.

Парораспределительный механизм паровой машины состоит из внутреннего и внешнего органов. Внутренним органом является золотник или клапан, регулирующий впуск и выпуск пара по полостям цилиндров. Внешним органом парораспределительного механизма является привод, который связан с коленчатым валом и обеспечивает согласование положения золотника или клапана с положением поршня.

В судовых паровых машинах наиболее распространено золотниковое парораспределение.

На рис. 53 изображена простейшая схема одноцилиндровой паровой машины с золотниковым парораспределением. Золотниковая коробка паровыми каналами сообщается с верхней и нижней полостями цилиндра. При показанном на рисунке положении золотника в верхнюю полость впускается свежий пар, а из нижней выпускается отработавший пар. Золотник приводится в движение приводом, состоящим из золотникового штока, эксцентриковой тяги, бугеля и эксцентрика.

Золотник представляет собой прямоугольную коробку. Справа вверху показан вид, на золотник со стороны внутренней полости (заштрихованная), а справа внизу — поверхность золотниковой коробки, называемая золотниковым зеркалом, по которой скользит золотник. Золотник имеет кромки, называемые внешними и внутренними парораспределительными кромками.

На рисунке слева заштрихованы верхнее и нижнее паровпускные окна золотниковой коробки. Среднее окно, соединенное с трубой отработавшего пара, называется паровыпускным окном.

Золотники

Классификация золотников производится по нескольким признакам.

По конструкции — на плоские (коробчатые) и цилиндрические с перекрышами и без перекрышей.

По способу впуска пара — с наружным или внутренним впуском, с двойным впуском и одинарным выпуском, с двойным впуском и двойным выпуском.

Конструкции золотников приведены на рис. 54 и 55.

На рис. 54 показано взаимное расположение эксцентриситетов, мотылей и золотников при внешнем и внутреннем подводах пара.

Золотник, у которого высота полей h равна высоте паровпускных окон «а», называется золотником без перекрышей или простым (нормальным) золотником.

Золотник, который в среднем положении не только закрывает паровпускные окна, но и перекрывает их своими удлиненными полями, называется золотником с перекрышами. Часть поля золотника, перекрывающая окно со стороны впуска пара, называется паровпускным перекрышем, а со стороны выпуска — паровыпускным перекрышем. Высота верхнего h_B и нижнего h_H полей золотника определяется суммированием соответствующих высот паровпускных окон а₁ и а₂, паровпускных Р_в и Р_н и паровыпускных q_B и q_H перекрышей.

Впуск пара называется внешним, если свежий пар поступает в цилиндр из золотниковой коробки, проходя мимо внешней кромки золотника.

Впуск пара называется внутренним, если свежий пар поступает в, цилиндр через внутреннюю полость золотника мимо внутренней кромки его.

Главное преимущество цилиндрических золотников перед плоскими — полная уравновешенность их от прижимающего действий пара, а недостаток — большое вредное пространство.

Золотники с дополнительным каналом (рис. 55,6) обеспечивают двойной впуск и простой выпуск пара. Дополнительные паровпускные каналы в паровпускных перекрышах позволяют уменьшить мятие пара при впуске и сократить ход золотника за счет уменьшения эксцентриситета на 15—20%.

Золотники с крышкой — это уравновешенные золотники с двойным впуском и двойным выпуском пара.

В зависимости от конструкции и паровпускной кромки (внешней или внутренней) они могут иметь внешний (см. рис. 55, в) или внутренний (см. рис. 55, г) подвод пара.

Пятипролетный коробчатый золотник (см. рис. 56,д) обеспечивает двойной впуск и двойной выпуск пара за счет дополнительных сквозных поперечных каналов.

При парораспределении золотниками с двойным впуском и двойным выпуском пара значительно уменьшается мятие пара, а эксцентриситет выполняется в два раза меньшим, чем для простого золотника.

Плоские и цилиндрические золотники изготовляют из высококачественного серого чугуна тех же марок, из которых изготовлены золотниковые втулки или зеркало золотника (СЧ24-44, СЧ28-48).

Парораспределительные приводы

Схема двухэксцентрикового привода с кулисой секторного типа, применяемого в главных и вспомогательных паровых машинах, приведена на рис. 56, а. Установленные рядом два эксцентрика служат один для переднего, другой для заднего хода. Эксцентрик представляет круглый чугунный (или стальной) диск, эксцентрично и жестко насаженный на коленчатый вал, который служит своего рода мотылем.

Угол между направлениями мотыля и эксцентриситета называется углом установки эксцентриситета. Величина угла установки зависит от способа подвода пара и конструкции золотника. Эксцентрики охватываются бугелями, которые соединены с нижними концами эксцентриковых тяг. Верхние концы тяг соединены с сектором кулисы при помощи подшипников. По сектору кулисы скользит ползун золотникового штока, называемый кулисным камнем.

Реверсирование машины обеспечивается подводом того или иного конца кулисы к головке золотникового штока (кулисному камню). Сектор кулисы перемещается с помощью тяги путем поворота переводного вала и жестко сидящего на нем мотыля.

Поворот переводного вала у машин малой мощности осуществляется обычно вручную посредством штурвала или рычага. У машин большой мощности поворот вала осуществляется специальной переводной паровой машиной.

При среднем положении кулисы, т. е. когда кулисный камень будет находиться на ее середине, на золотник будут действовать одновременно оба эксцентрика. В этом случае парораспределение будет расстроено и машина не сможет вращаться, что соответствует положению «стоп».

Кроме рассмотренного двухэксцентрикового кулисного привода, у некоторых машин применяются одноэксцентриковые и безэксцентриковые золотниковые приводы. Основное преимущество их состоит в том, что золотниковые коробки с золотниками могут располагаться сбоку цилиндров. Этим сокращается общая длина машины.

Наибольшее распространение получил одноэксцентриковый привод с подвесной тягой (рис. 56,б).

Изменение направления вращения коленчатого вала производится путем перемены положения подвесной тяги переводным мотылем вручную штурвалом или переводной машиной.

Парораспределение простым золотником и золотником с перекрышами

Парораспределение простым золотником

При нахождении мотыля в верхней мертвой точке, как показано на рис. 57, а, при внешнем подводе свежего пара ни впуска, ни выпуска пара из полостей цилиндра не должно происходить, так как золотник находится в среднем положении. Для выполнения этого условия угол между радиусом мотыля и эксцентриситетом составляет 90° и эксцентрик движется впереди мотыля.

При движении золотника вниз открываются паровые окна. Пар поступает в верхнюю полость цилиндра и выходит из нижней. Поршень движется вниз. Когда поршень займет среднее положение, золотник придет в крайнее нижнее положение и откроет полностью паровые окна. Мотыль ОА и эксцентриситет Оа эксцентрика займут положение, указанное на рис. 57, б.

При дальнейшем движении поршня вниз золотник пойдет вверх и займет среднее положение при крайнем нижнем положении поршня. Впуск и выпуск пара в цилиндр прекратятся.

Двигаясь вверх, золотник опять откроет окна. Теперь пар начнет поступать в нижнюю полость цилиндра и выходить из верхней. Поршень будет двигаться вверх.

Чередованием описанных процессов обеспечивается работа паровой машины.

Аналогично будет работать машина и при внутреннем впуске пара. В этом случае угол установки эксцентрика составляет также 90°, но он (эксцентрик) будет следовать за мотылем.

В рассматриваемом случае впуск свежего пара в цилиндр происходит в течение всего хода поршня от в.м.т. к н.м.т. полным давлением без расширения. В результате экономичность машины низкая, вращение вала происходит рывками (неравномерно) и переход поршня через мертвые точки затруднителен. Поэтому простые золотники применяются лишь в некоторых вспомогательных сдвоенных паровых машинах (рулевых, валоповоротных, лебедках и т. д.).

Парораспределение золотником с перекрышами

Все главные паровые машины, а также ответственные вспомогательные механизмы снабжаются золотниками с перекрышами, благодаря чему машины работают плавно и более экономично.

При золотнике с перекрышами впуск свежего пара в цилиндр происходит не на протяжении всего хода поршня, а лишь на определенной части его, после чего поршень движется под действием давления расширяющегося пара в цилиндре. В дальнейшем производится предварение выпуска, т. е. выпуск пара из работающей полости начинается еще до прихода поршня в крайнее положение.

Кроме того, при подходе поршня к крайнему положению прекращается выпуск отработавшего пара из другой полости (отсечка выпуска), благодаря чему оставшийся пар сжимается поршнем. При этом создается упругая паровая подушка, которая смягчает переход мотыля через мертвую точку.

Перед приходом поршня в крайнее положение золотник открывает впуск свежего пара навстречу поршню (предварение впуска), вследствие чего поршень плавно переходит через крайнее положение и сразу движется в обратном направлении.

Таким образом, при перемещении поршня из верхнего крайнего положения в нижнее происходят следующие процессы в цилиндре: предварение впуска и впуск пара, расширение пара, предварение выпуска, выпуск и сжатие пара.

Если поршень находится в одном из крайних положений, то для впуска пара в соответствующую полость золотник с перекрышами не должен стоять в среднем положении. Он должен быть сдвинут так, чтобы его внешняя кромка совпадала с кромкой паровпускного окна. Обычно для получения предварения впуска золотник устанавливается так, чтобы при крайнем положении поршня паровпускное окно в соответствующую полость было уже открыто на некоторую величину, называемую линейным опережением (V_в — верхним и V_н— нижним). Эксцентрик при этом имеет угол установки больший 90° на величину угла опережения «b». При внутреннем подводе пара угол установки эксцентрика меньше 90° на величину «b».

На рис. 57, II показаны основные моменты парораспределения золотником с перекрышами, положения поршня, мотыля и эксцентрика за один ход поршня от в.м.т. к н.м.т.

Назначение перекрышей и угла опережения

От правильной установки золотников и угла опережения в значительной мере зависят мощность машины, ее экономичность и легкость маневрирования. Изменение перекрышей и угла опережения оказывают большое влияние на парораспределение и его моменты.

Паровпускные перекрыши служат для впуска и отсечки впуска пара, а паровыпускные — для выпуска и отсечки выпуска, т. е. для сжатия. Паровпускные перекрыши всегда больше паровыпускных. У цилиндров с большим предварением выпуска и малой степенью сжатия поля золотника со стороны выпуска могут не иметь перекрышей, т. е. q = 0 или даже иметь отрицательные паровыпускные перекрыши.

При увеличении паровпускного перекрыша Р (см. рис. 54) предварение впуска наступит позже, а отсечка впуска раньше.

Величина паровыпускных перекрышей не оказывает никакого влияния на впуск пара. Но при увеличении паровыпускного перекрыша предварение выпуска наступит позже, а сжатие пара раньше.

При уменьшении перекрышей произойдут обратные изменения в парораспределении.

Наконец, продолжительность периода расширения зависит от величины как паровпускных, так и паровыпускных перекрышей, при этом увеличение паровпускного перекрыша увеличивает, а уменьшение паровыпускного перекрыша сокращает продолжительность расширения пара в цилиндре.

Изменение угла опережения «b» влечет изменение всех моментов парораспределения. При его увеличении все моменты парораспределения наступят раньше, причем степень впуска пара уменьшится, а степень предварения впуска, предварения выпуска, сжатия пара и линейное опережение увеличатся.

При уменьшении угла опережения «b» будут иметь место обратные изменения в парораспределении.

Это наблюдается при неверной установке эксцентрика на валу во время сборки машины или при изменении мощности паровых машин с бескулисными приводами и поворотными эксцентриками.
