Кроссовер своими руками для авто

Самодельный кроссовер на СЧ/ВЧ

Ситуация такая, в гараже валялись 3 пары динамиков:
-Штатный вуфер Bose (от Mazda cx-7)
-СЧ Ivolga CS-2.5 mid
-ВЧ Vibe BlackAir V1

характеристики данных динамиков можно найти в инете, кроме конечно же вуфера босе, о них видимо знают только в самой компании))) но предположительно динамик на 100 Вт(?) с импедансом 4 ом(100%).

Вуферы режу Low pass фильтром на частоте 800 Гц (диапазон 50-800 Гц), а сч+вч режу на этой же частоте только уже high pass фильтром (диапазон 800-…Гц), а вот чтоб разделить между собой СЧ и ВЧ динамик решил сделать самодельный кроссовер 2 порядка с частотой среза в 3500 Гц.

Именно такие частоты срезов были выбраны после прочтения кучи литературы и практики …

Итак начнем…
Для начала необходимо определить сопротивление динамиков Z на частоте раздела в 3500 Гц. Для примера рассмотрим расчет для ВЧ динамика Vibe…

Подвешиваем динамик(я повесил на люстру)))

и подключаем его через 100 омный 2 Вт резистор (советский по моему МЛТ)к усилителю звуковой частоты (использовал обычный встроенной усилитель 30 Вт-ных домашних динамиков). Подаем с компа через прогу генератора частоты синусоидальный сигнал 3500 Гц и меряем параметры…

Аналогично считаем СЧ динамик на той же частоте в 3500Гц.
Сопротивление динамика постоянному току Re меряем тупо мультиметром на клемах и получаем 3,4 ома.

Далее используем программу Speakershop Crossover Module от JBL и вводим рассчитанные параметры в раздел Loudspeakers parameters

Затем рассчитываем необходимые номиналы катушек и конденсаторов

резисторы в схеме я не использовал а регулировал потом гейном на усилителе.

Теперь переходим к изготовлению платы методом ЛУТ (можно найти в интернете)

Себестоимость данного изделия 220 грн или 10$ за штуку.

Будет приятно если кому-то будет полезна данная информация, ну а если что-то сделано не верно готов выслушать критику))))

Источник

Кроссовер своими руками.

Всем доброго времени суток. Столкнулся с следующей преградой для построения трёхкомпонентной ас. Мой процессор Audison bit ten не предназначен для работы в поканалке. А трёшку уже строить начал, точнее заклал фундамент, Приобрел серединку, слепил подиум и ост

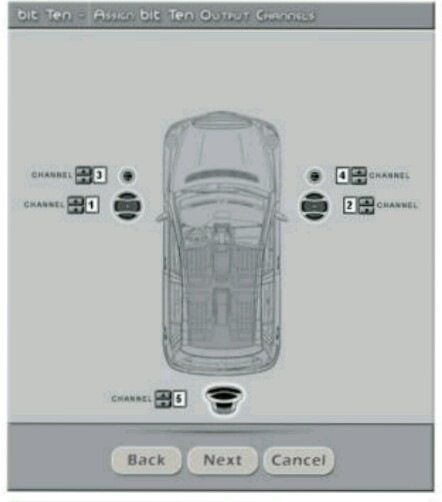

Ориентируюсь по возможностям мы можем следующее:
1 Выставить точку среза сабвуфера по нужную мне частоту.
2 Выставить точку среза дверного мидбаса от и до.
3 Последнее что я могу. Выставить точку среза для начала работы вч.

и проблем в стыковке сч вч по уровню возникнуть не дожно.
Для игры с срезом ( на котором интереснее звучит ) был взят на время активный кроссовер.
После прослушки определился с частотой, это 4000 Hz второй порядок спада сч и начала работы вч.
В итернете много калькуляторов для расчёта кроссоверов. Вот на фото пример фильтра Баттерворд второго порядка 4000 Hz. его и предстоит собрать.

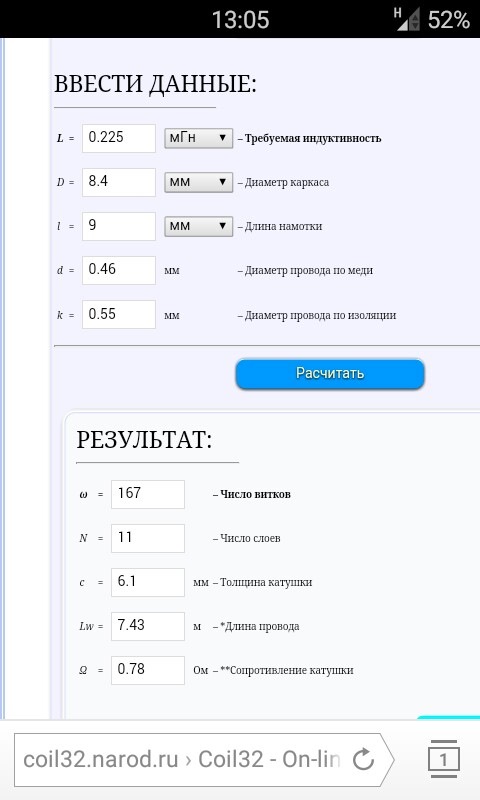

В ёмкости вопросов нет, а с индуктивностью посложнее. Но тут на помощь вновь приходит глобальная сеть, а точнее калькулятор индуктивности.

Закупился конденсаторами 4.7 2.2 0.1 0.027 uf по 4 шт каждого.

В качестве каркаса катушек индуктивности использовал каркас катушки для ниток от швейной машинки. Наматываем катушки по расчитаной схеме и можно приступать к сборк

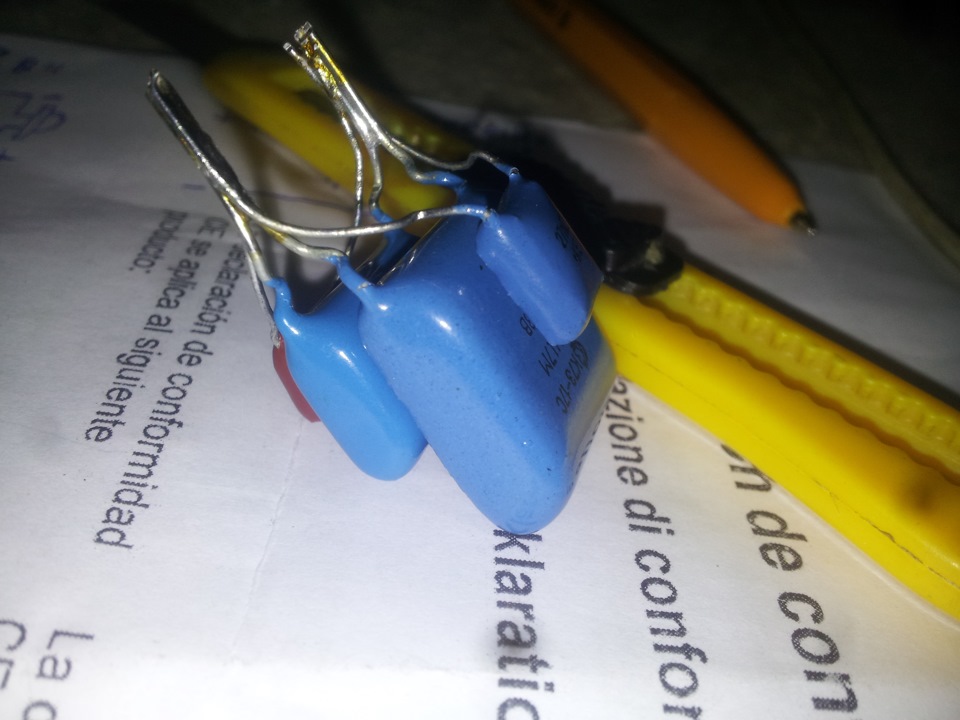

4 конденсатора припаиваем паралельно.

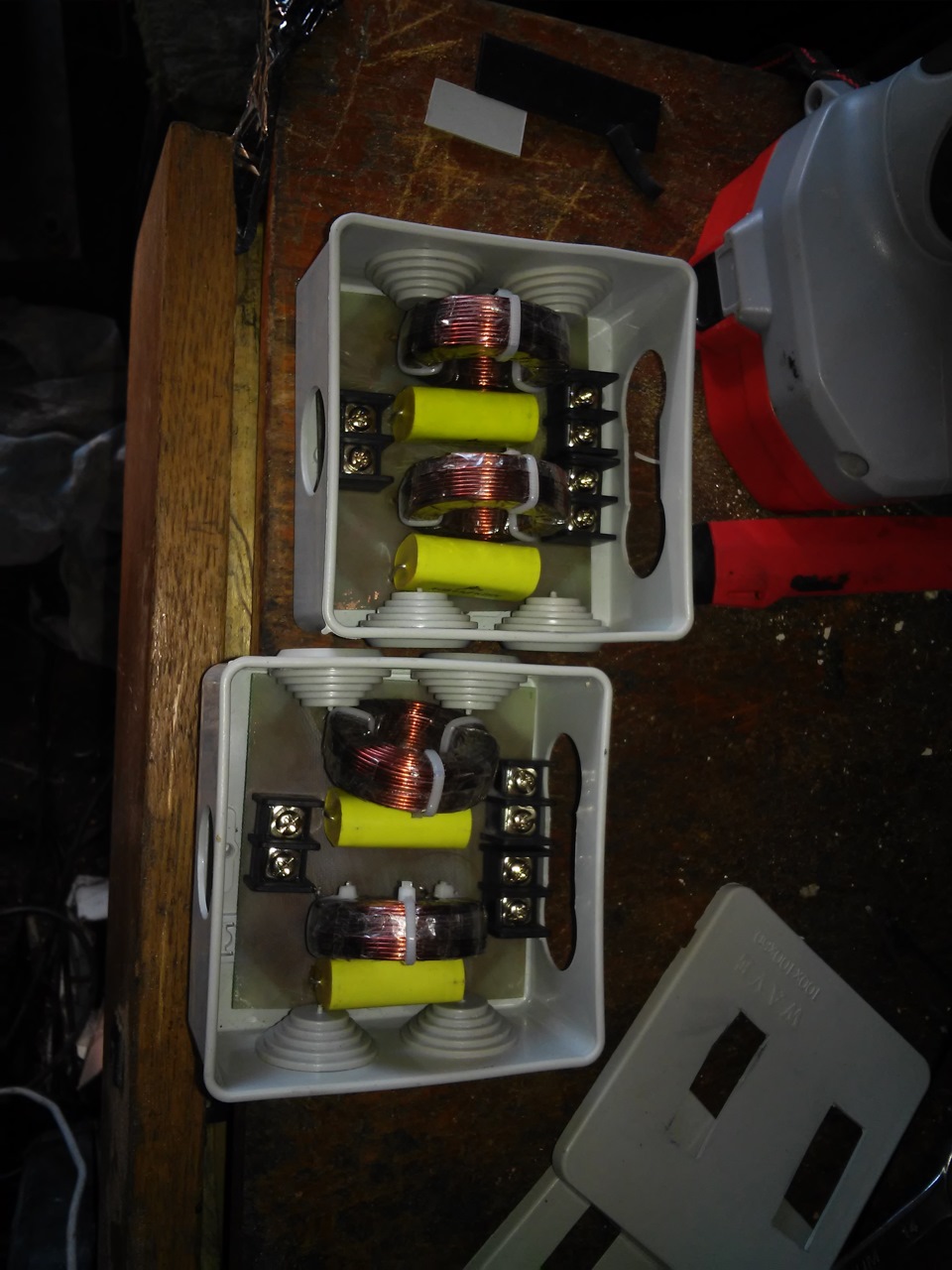

Конечно можно было и собрать кроссовер на плате, но зачем, пока я решил их спрятать в подиум, тут борьба за компактность.

Перед установкой в подиум кроссоверы упаковал в маделин. Вобщем собрал, установил, поигрался с настройкой процессора.
Звучит интереснее. Надеюсь стоило того работёнка, слушаем и анализируем…

Источник

Кроссовер акустический для колонок своими руками: схемы

Кроссовер акустический для аудио колонок и автомобильного сабвуфера, который можно изготовить своими руками. Зачем вообще в акустике нужны такие устройства как кроссовер? А нужен он, чтобы разделять частоты динамических излучателей установленных в акустической системе. Также можно посмотреть принципиальную схему простого фильтра сабвуфера, который может работать от источника постоянного тока 12 В. Подробности вот: здесь.

Кроссовер акустический — схемы для аудио колонок и сабвуфера своими руками

Самодельный акустический кроссовер применяемый в домашних колонках или сабвуферах изготовить собственными руками не представляет никакой сложности. Конечно, для этого нужно иметь хоть какие то навыки и прямые руки.

Зачем нужен кроссовер акустический в звуковой системе

Этот электронный прибор собранный по типу фильтров и играет важную роль в акустике. А предназначен он, чтобы разделять поступающий от источника сигнал на несколько рабочих частотных диапазонов используемыми динамиками. Кроссовер практически выполняет работу фильтра по отсеиванию ненужной частоты, тем самым фильтруя весь звуковой тракт.

Подключение кроссовера к колонке

В качестве простого примера здесь можно привести высокочастотные динамики, называемые пищалками. Так вот, если бы в аудио колонках не было установлено акустических кроссоверов, то пищалки просто бы захлебнулись всем спектром средних и особенно басовых частот хлынувшим на них. Ясное дело, что в таком случае говорить о каком то детализированном воспроизведении звука говорить не приходится. Динамические излучатели высокочастотного диапазона не могут воспроизводить другие частоты, кроме высоких.

Какие бывают типы кроссоверов

Аудио кроссоверы, это специальные электронные приборы в составе акустических систем, по типу они бывают активного и пассивного действия, двухполосные и трехполосные.

Положительные и отрицательные стороны пассивного фильтра частот

Пассивный частотный фильтр выполняет фильтрацию звуковых сигналов используя при этом установленные на плате сопротивления, конденсаторы и катушки индуктивности для динамиков. В конечном итоге на этих электронных элементах теряется много полезной мощности идущей на громкоговорители. Именно в этом заключается слабая сторона акустических кроссоверов пассивного типа.

Установка и подключение конструкции частотного фильтра в колонках как правило выполняется в самой ближней точке от динамика.

Из этого следует, что при таком варианте, хватит только одного усилителя мощности, чтобы получить качественный звук. Такая схема использования пассивного фильтра говорит о его положительной стороне в работе акустики.

В продаже акустические фильтры бывают как в виде отдельных модулей так и встроенных в акустику, в основном расчитанные на две или три полосы пропускания. К недостаткам таких электронных устройств пассивного действия можно отнести их неспособность выдерживать длительную максимальную нагрузку. В случае долговременного использования пассивного кроссовера в режиме пиковой нагрузки, чревато входом его из строя.

Кроссовер акустический активного типа, его плюсы и минусы

Устанавливается аудио кроссовер активного типа во входной цепи усилителя мощности, то есть на его входе. По этой причине применение только одного усилителя как в схеме с пассивным фильтром, попросту не получится. Применение активного фильтрующего устройства в аудио системе, означает обеспечение каждого громкоговорителя отдельным трактом усиления сигнала, вне зависимости от используемой им частоты.

Активный кроссовер в противовес пассивного имеет возможность корректного выбора и прецизионной настройки частоты среза. В частности, именно эта функция в устройстве считается наиболее ценной в плане создания качественного звука.

Акустические фильтры частот своими руками

Иногда бывает так, владельца автомобиля не устраивает штатная акустика и он решает заменить ее на более крутую. Но при ее установке в машину выясняется, что эта дорогостоящая аудио система не укомплектована кроссоверами. В этом случае, конечно же нельзя будет получить высококачественную звуковую картину. Почему нельзя, да потому, что без частотных фильтров, пищалки просто выйдут из строя, а без них это уже не звук.

Решить такую задачу, и тем самым выйти из этого неприятного положения можно только двумя путями — приобрести отдельно кроссоверы в магазине или изготовить их самостоятельно. Кстати, в этом нет ничего сложного, просто нужно прочитать внимательно инструкции по изготовлению таких устройств. Если выбрать вариант самостоятельного изготовления фильтров частот для динамиков, то для этого потребуются соответствующие материалы и инструменты.

Какие нужны материалы и инструменты:

Кроссовер акустический — последовательные шаги изготовления

Перед началом работ по установке частотного фильтра, желательно хорошо ознакомится с техническими параметрами приобретенных вами динамиков. Одним из самых важных критериев является значение частотного диапазона твитеров, обычно он находится в пределах от 2 до 30 кГц. Далее нужно выяснить чувствительность низко-частотных и высоко-частотных излучателей. Именно по этим характеристикам следует подбирать звуковую схему с подключением кроссовера.

Примечание. Как советуют профессионалы, в авто лучше всего устанавливать кроссоверы второго порядка. Конструктивно они собраны с использованием одного конденсатора и одной катушки для пищалки и такого же набора на вуфер. Такая схема имеет более высокую чувствительность.

Катушки индуктивности для фильтров аудио колонок

Если вы намерены изготовить катушки для фильтров НЧ громкоговорителей, тогда намотку лучше всего выполнять медным эмаль-проводом проводом диаметром 1 мм. Наматывать катушки нужно рядовым методом, виток к витку и в несколько рядов, по завершению наматывания, чтобы витки не расползались, их нужно зафиксировать клеем.

Затем, после намотки, обязательно проверьте получившуюся у вас индуктивность детали с помощью RLC-метра или цифровым мультиметром имеющим функцию измерения индуктивности. Впоследствии, когда уже все катушки будут готовы их нужно поместить в небольшую емкость с лаком (можно применять любой, даже строительный). После этого, дать стечь лаку и высушить их.

Полезная рекомендация. При формировании, желательно использовать ферритовые сердечники. На ферритовом стержне, общее сопротивление катушки значительно снижается, а сама конструкция получается достаточно компактной. Кроме этого, сокращается количество витков, следовательно — меньше расход медного провода.

Изготовление печатной платы под аудио кроссовер

Печатная плата для акустического фильтра сама по себе очень простая, так как на нее будут устанавливаться крупногабаритные детали, поэтому и дорожки-проводники будут широкими. Вначале схему рисуют на бумаге, отмечая точки крепления деталей соответствующие их размерам, то есть под катушки, конденсаторы и сопротивления, а также контактные площадки для соединительных разъемов.

После того, как схема будет нарисована на бумаге, ее нужно приложить к заранее подготовленной заготовке стеклотекстолита на основе медной фольги и шилом, через бумагу наметить точки установки компонентов на фольге. То есть, по этим точкам нужно будет сверлить отверстия.

Когда закончите сверление, здесь нужно будет определится, каким методом вы будете изготавливать дорожки и площадки на плате.
Если выберете метод травления, тогда нужно будет краской закрасить токопроводящие проводники и площадки для пайки выводов деталей, дать краске высохнуть, а затем протравить в растворе хлорного железа.

Есть другой вариант изготовление платы: наметить карандашом на фольге все необходимые места пайки деталей, а между ними острым предметом прорезать линии по фольге до самого текстолита, чтобы контактные площадки не соприкасались между собой. Ну и третий вариант, так сказать «колхозный» метод — он показан на видео ниже. В общем кому как нравится и в силу своих возможностей и способности.

Самостоятельное изготовление фильтра для акустики

Примечание. Все установленные на плате компоненты нужно надежно зафиксировать хорошим клеем и в дополнение затянуть капроновыми хомутами. Такое тщательное крепление вызвано необходимостью установки кроссовера внутри аудио колонки, а не снаружи. А если детали будут плохо закреплены на плате, то их просто оторвет динамическими ударами внутри корпуса. Может быть не сразу, но обязательно оторвет.

Монтаж акустических проводов

Подключение проводов выполняется с помощью паяльника, здесь ничего сложного нет, главное не напутать в соединении, чтобы провода НЧ-громкоговорителя не пустить на ВЧ-динамик, и при этом соблюдать полярность. Кроме этого, акустические провода, подключаемые к фильтру, так же как и компоненты на плате, нужно хорошо зафиксировать клеем, чтобы не болтались.

Представленные здесь рекомендации и советы в изготовлении акустического кроссовера надеюсь помогут вам в самостоятельной сборке этого устройства. Бюджет на это устройство зависит от сложности, количества и качества используемых элементов.

Источник

Расчет кроссовера для акустики своими силами

Расчет кроссовера для акустики75

Расчет кроссовера для акустики, как известно, очень важная операция. На свете не существует идеальных акустических систем, способных воспроизводить частотный диапазон полностью.
И тогда на помощь приходят отдельные участки спектра динамиков. К примеру, если надо воспроизводить НЧ, применяют сабвуфер, а чтобы воспроизвести ВЧ, устанавливают мидбасы.
Когда все эти динамики вместе взятые начинают играть, то может произойти путаница перед поступлением на тот или иной излучатель. По этой причине и необходим бывает активный или пассивный кроссовер для акустики.
В этой статье мы узнаем, для чего нужен расчет фильтра, рассмотрим пассивные кроссоверы, узнаем как они строятся на катушках индуктивности и конденсаторах.

Расчет кроссовера

Кроссоверы для акустики авто самодельные

Чтобы подключить 2-полосную(см.Акустическая двухполосная система и ее преимущества) или другую акустику с большим количеством полос к 1 каналу усилителя или ГУ, нужно некое отдельное устройство, разделяющее сигнал. При этом оно должно выделять для каждой полосы свои частоты. Именно такие устройства и называются фильтрами или кроссоверами.

Примечание. В комплекте с компонентной акустикой, как правило, уже идет пассивный кроссовер. Его готовил производитель и он рассчитан уже изначально.

Но что делать, если нужно разделить частоты по иной схеме (к примеру, если комплект акустики собран из отдельных компонентов)?
В этом случае речь идет о расчете кроссовера.Отметим сразу, что рассчитать кроссовер совершенно не сложно и даже можно самостоятельно изготовить его.

Кроссоверы для акустики на авто Пионер профессиональные

Ниже приводится инструкция о том, как рассчитать кроссовер:

Специальная программа для расчета кроссовера Crossover Elements Calculator

Примечание. Если кроссовер второго порядка, то надо еще ввести тип кроссовера.

Кроме того, надо знать следующее:

Схема расчета фильтра выглядит примерно так:

Как рассчитать фильтр

Фильтры разного порядка

Чтобы ясно понимать схему расчета кроссовера(см.Самодельные кроссоверы для акустики и их предназначение), нужно понимать разницу между фильтрами разного порядка. Об этом и пойдет речь ниже.

Примечание. Существуют несколько порядков кроссовера. В данном случае порядок означает параметр кроссовера, который характеризует его способность ослаблять не нужные частотные сигналы.

Первый порядок

Схема 2-х полосного кроссовера этого порядка выглядит следующим образом:

2-полосный кроссовер 1-го порядка

По схеме видно, что ФНЧ или фильтр низких частот построен на катушке индуктивности, а фильтр высоких частот – на конденсаторе.

Примечание. Такой выбор компонентов не случаен, так как сопротивление катушки индуктивности повышается прямо пропорционально увеличению частоты. А вот что касается конденсатора, то здесь обратно пропорционально. Получается, что такая катушка отлично пропускает НЧ, а конденсатор отвечает за пропуск ВЧ. Все просто и оригинально.

Фильтр частот по схеме 1-го порядка

Следует также знать, что кроссоверы первого порядка, а вернее их номинал, зависит от выбранной частоты разделения и величины сопротивления колонки. Проектируя ФНЧ, надо в первую очередь обратить внимание на частоту среза НЧ и СЧ динамиков(см.Как выбрать динамики для автомагнитолы своими силами).
А вот проектируя ФВЧ, надо аналогичным образом поступить уже с ВЧ.

Пассивный кроссовер

Что такое в акустике кроссовер

Наиболее доступной на сегодня считается именно пассивная фильтрация, так как она сравнительно проста в реализации. С другой стороны, не все так просто.
Речь идет о следующих недостатках:

Что такое кроссовер в акустике

Как известно, на сегодняшний день самыми распространенными акустическими системами считаются 2-х компонентные варианты.
В них фильтр разделяет звуковой сигнал на два диапазона:

Примечание. Вариантов реализации фильтра может быть несколько, но он все должно отвечать определенным канонам.

Ниже приводится список требований, которым обязательно должен соответствовать кроссовер:

Кроссовер АС очень важен

Из статьи мы узнали, как проводится расчет кроссовера акустических систем своими руками. В процессе работ будет полезно также изучить схемы, посмотреть видео обзор и фото – материалы.
Если научиться самостоятельно рассчитывать фильтр, платить за услуги специалистам не придется. Таким образом, цена операции сводится к минимуму, ведь надо только приложить немного терпения и уделить некоторое время изучению.

Источник

Самодельные кроссоверы для акустики и их предназначение

Самодельный кроссовер для акустики

Самодельные кроссоверы для акустики нужны для разделения частотных диапазонов динамиков. Они выравнивают эти самые диапазоны по громкости звучания.
Самодельный кроссовер для акустики изготовить не так уж и сложно, если знать некоторые секреты.

Что такое кроссовер и с чем его едят

Схемы кроссоверов для акустики

Для начала узнаем, а зачем нужен кроссовер?
Это специальное устройство, предназначенное для разделения ауди частот. Кроссоверы как бы убирают ненужные частоты, фильтруют их.

Как подключить кроссовер к акустике

К примеру, существуют такие динамики(см.Как выбрать динамики для автомагнитолы своими силами), как пищалки. Если бы не было кроссоверов, то на пищалки бы подавались все частоты, полный их пакет, вместе с НЧ и СЧ. Понятно, что это в итоге отрицательно скажется на детальности музыки.
ВЧ динамики, каковыми являются пищалки, не способны воспроизводить низкие и средние звуки и присутствие несвойственных частот станет в этом случае опасной проблемой.

Схема кроссовера для акустики

Виды кроссоверов

Кроссоверы принято разделять на активные и пассивные, а также на однополосные, двухполосные и т.д.

Пассивный кроссовер, его плюсы и минусы

Кроссоверы акустических систем

Пассивный цифровой кроссовер

Активный кроссовер, его плюсы и минусы

Кроссовер однополосный

Кроссовер двухполосный

Кроссовер трехполосный

Самодельные кроссоверы

Случается, что став обладателем дорогой автомобильной акустики, владелец обнаруживает, что в комплекте нет кроссоверов. Понятно, что без них обойтись будет невозможно, так как ВЧ динамики могут просто напросто сгореть.
Что делать? Ответ до смешного прост – изготовить их своими руками.

Инструменты

Для начала вооружимся необходимыми инструментами:

Пошаговая инструкция

Начинаем процесс изготовления.

Схема кроссовера

Примечание. По мнению специалистов желательно отдать предпочтение фильтрам 2-ого порядка, ведь в тесном салоне авто наблюдается сильный подъем частотной характеристики на средне-высоких частотах.

Примечание. При этом, чем шире салон авто, тем удастся более минимизировать эти недостатки.

Катушка индуктивности

Катушки индуктивности в кроссовере

Совет. При изготовлении катушек рекомендуется пользоваться ферритовыми сердечниками. Это даст возможность получить меньшие габариты и вес, а также сократить расход недешевой медной проволоки. Кроме того, удастся уменьшить также активное сопротивление катушки.

Совет. При наматывании проволоки крайне желательно делать виток и витку, а затем фиксировать клеем. Это даст возможность избежать проблем, с которыми часто сталкиваются новички.

Делаем печатную плату

Примечание. В качестве такого материала неплохо было бы выбрать фольгированный стеклотекстолит.

Сборка

Кроссовер, собранный по стандартной схеме

Примечание. Катушки индуктивности и конденсаторы тщательно клеим к плате. Рекомендуется использовать хороший клей, такой как «Момент». Хорошая фиксация позволит самодельному разделителю длительное время работать безотказно в условиях вибрации и тряски.

Соединяем акустические провода

Подключение

Примечание. Помним, что чувствительность ВЧ-динамиков на несколько децибел превышает чувствительность динамика, воспроизводящего низкие частоты – в итоге, пищалки играют громче НЧ-динамика.

Кроссовер акустический автомобильный

Готовый своими руками кроссовер обтягиваем термоусадочной трубкой, соблюдая нужные размеры. Заливаем края обязательно силиконом, чтобы внутрь кроссовера не попала влага или пыль.
Представленная инструкция поможет изготовить самодельный кроссовер для акустики без особых проблем. В процессе операции рекомендуется изучить дополнительно фото и видео – материалы.
Что касается цены на расходные материалы, то она зависит от количества катушек и выходов под динамики. Немаловажное значение имеет и материал, который используется.

Спрашивается: нафига нам измерительное оборудование, если даже не рассказали, как расcчитывать количество витков на катушках и какая индуктивность какому динамку должна соответствовать?
