Компания Полиуретан предлагает серию универсальных и специализированных креплений для облегчения отдыха любителей путешествий на внедорожниках.
Снегоходы, квадроциклы и активный отдых с их использованием уже давно перестали быть экзотикой для россиян. При этом естественно хочется, чтобы хобби приносило максимум положительных эмоций, а отдых был по настоящему комфортным и удобным.
Уж если собрался рыбачить – то именно рыбачить, а не искать развалившиеся по всему кокпиту удочки и распутывать крючки, если собрался ставить ночевочный лагерь – то быстро собрать все необходимое, не тратя предзакатные минуты на поиски, а при отбытии – надежно зафиксировать все вещи на своих местах.
К сожалению, готового крепежа, способного пережить тяжелые условия эксплуатации на транспорте, не так уж много: сталь ржавеет, резина рассыхается, а пластик деградирует под солнцем.
Компания Полиуретан предлагает серию универсальных и специализированных креплений для облегчения отдыха любителей путешествий на внедорожниках, яхтсменов и водномоторников.
Крепления из полиуретана не боятся влаги и солнца, перепадов температуры, соли и горюче-смазочных материалов, эластичны и не повредят ни закрепляемым вещам, ни корпусу автомобиля или судна.
Широкий спектр креплений для круглых в сечении предметов позволит закрепить лопату, фонарик, щетку-сметку, весла, удочки и прочее снаряжение. Ремни и крепления большего размера позволят надежно закрепить канистру и огнетушитель.
С полиуретановые креплениями вы успешно справитесь с транспортировкой снаряжения и инструмента. Крепления не впитывают грязь, легко моются, их можно использовать снаружи в дождь и снег, они не выцветают и не выгорают на солнце.
В креплениях по максимуму использованы все преимущества полиуретана
Ассортимент выпускаемой продукции непрерывно растет за счет наших собственных разработок. Поэтому, помимо стандартных изделий, Вы можете найти в нашем каталоге ряд уникальных изделий, которые не встречаются у других производителей.
Мы гарантируем качество своей продукции и готовы расширять модельный ряд по вашим пожеланиям и рекомендациям.
Крепление в багажнике.

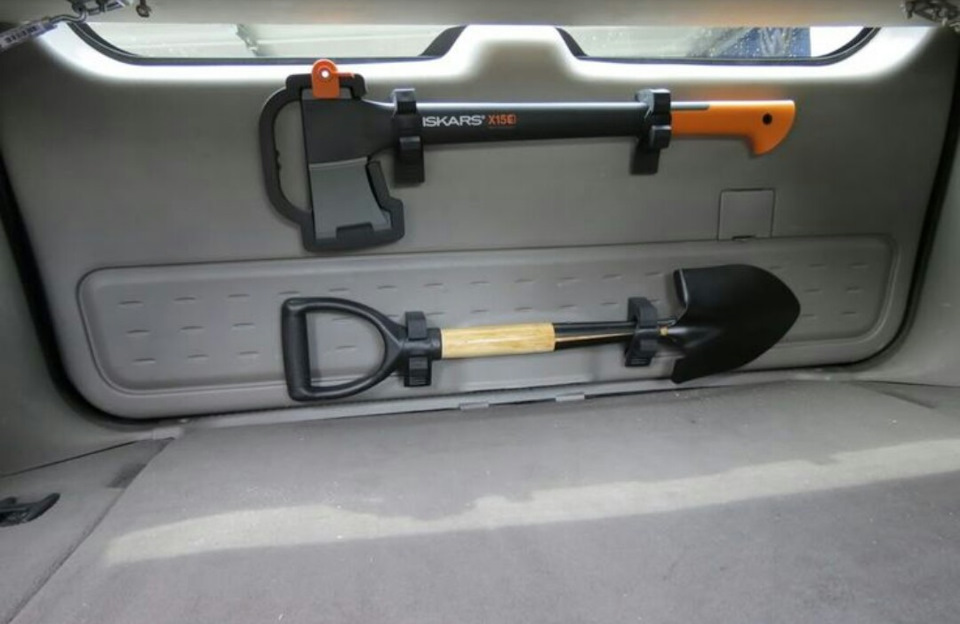

Увидел в сети интересное крепление шанцевого инструмента.

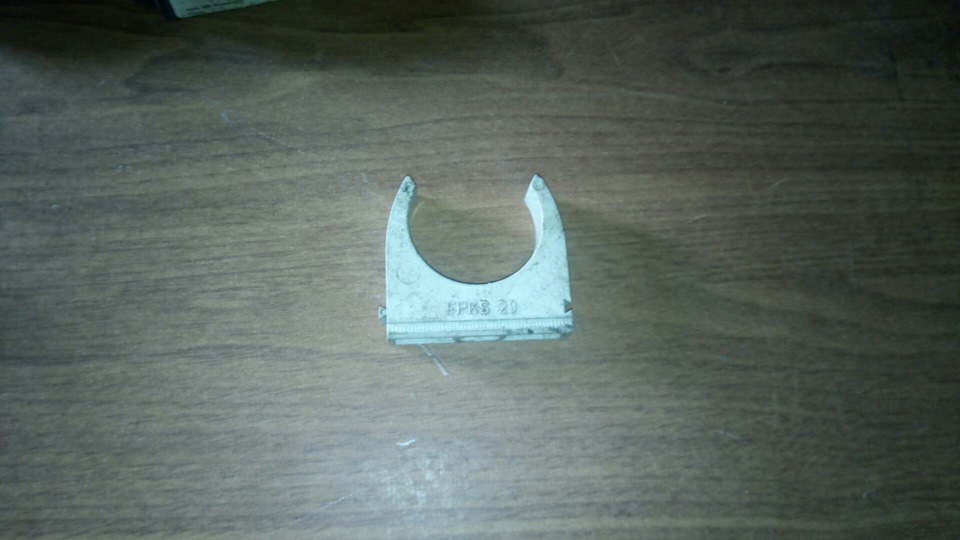

Решил сделать подобное, но из простых доступных деталей. За основу взял сантехнические крепления. Сначала хотел применить такие.

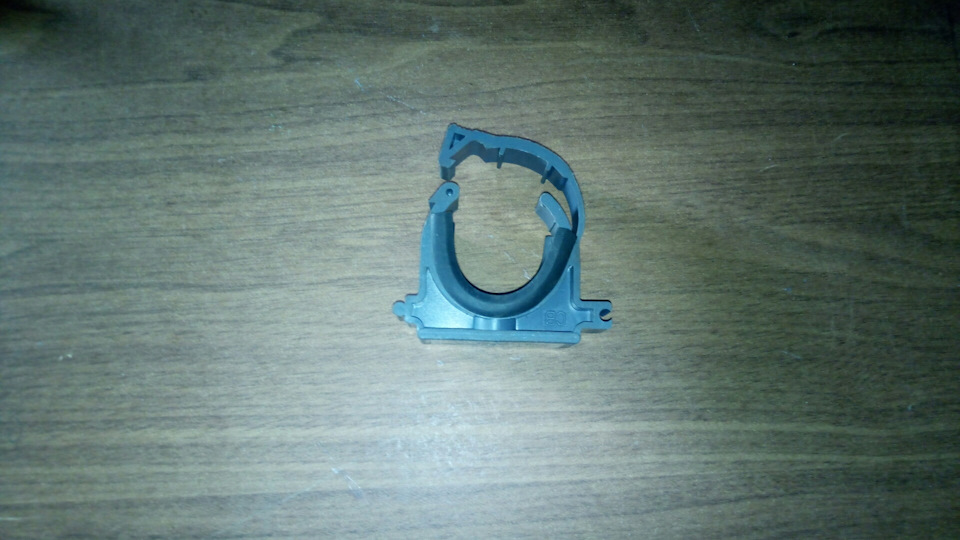

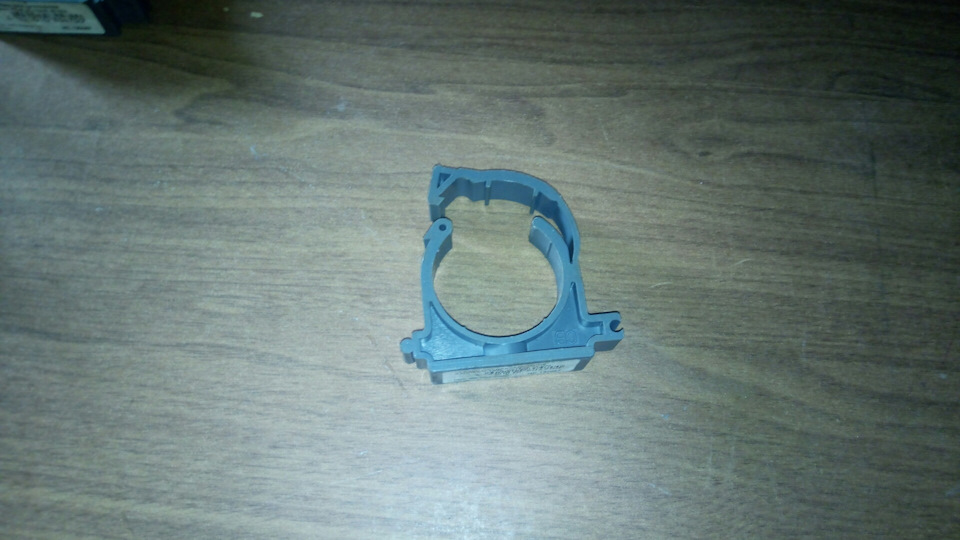

Не устроило то что белого цвета и не «вписывается» в цвет салона. Выбор пал на закрывающийся серый.

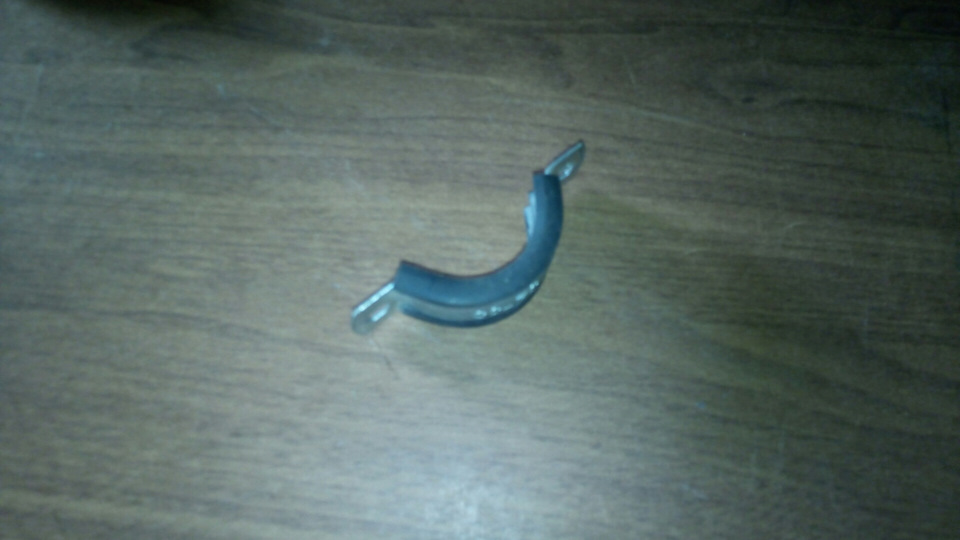

Так как внутренний размер отверстия не позволял плотно крепить инструмент. Для уплотнения использовал резинку от металлического хомута.

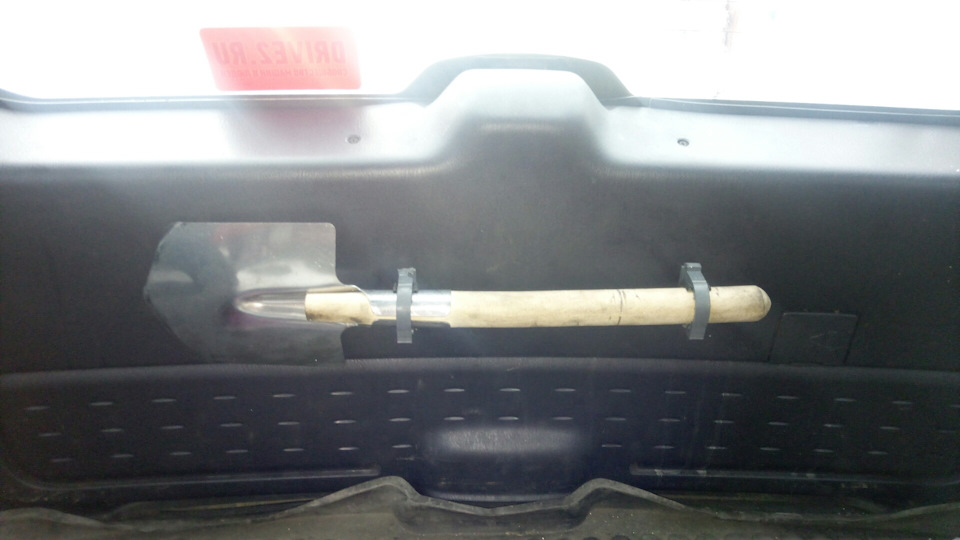

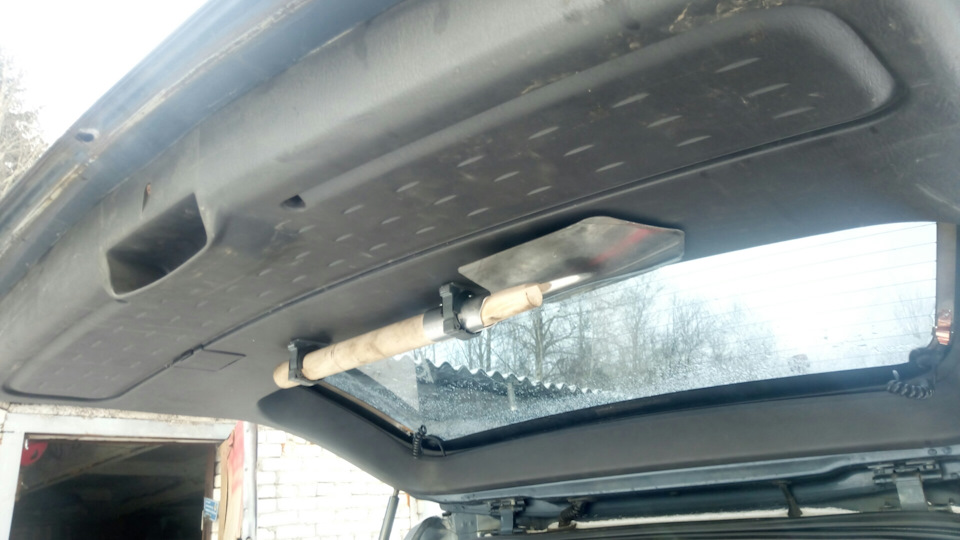

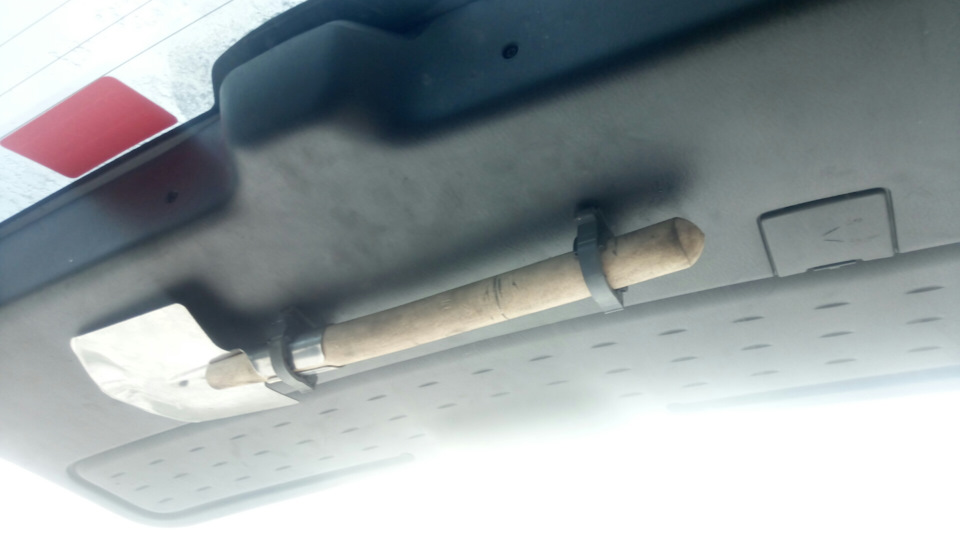

Крепления прикрутил через пластины для большей жесткости. Результат на фото.
Теперь лопатка всегда под рукой.
Jeep Grand Cherokee 2001, 140 л. с. — своими руками
Машины в продаже
Комментарии 10
Место выбирал произвольно, что б не мешало открытию багажника.
Отлично! Видел похожие крепления для зонтика. Хочу зимнюю швабру от снега прицепить таким образом!
Идея не плоха. Есть мысль сделать так, но чтобы лопата и прочее барахло было утоплено в обшивку. Геморно конечно, но когда в багажнике много шмурдяка выпирающая лопата будет мешать закрытию багажника
Никого не заставляю крепить именно в этом месте. Предлагаю лишь сам вариант крепежа-дешево и практично. С таким же успехом можно установить крепежа и на спинку сидения, на боковины багажника или на сам верхний багажник.
👍 также хочу сделать да всё руки не как не дойдут) уже 2гада хочу))) чудесное место для лапаны!
Крепления из полиуретана
Заказать и получить консультации вы можете получить по телефону (831)269-21-70 – см контакты.
Цену продажи уточните
у менеджера
Полеуретановые крепления для снаряжения и инструмента, как простые вещи повышают уровень комфорта во время путешествия или активного отдыха на автомобиле.
На ряду с увеличением числа людей, предпочитающих активный отдых, растет потребность в комфортном активном отдыхе. Каждый, кто, к примеру, проходил путь от новичка, у которого в багажнике пара лопат, пара удочек, топор, огнетушитель, на всякий пожарный случай, до продвинутого путешественника, в багаже которого уже может находится гораздо более серьезное снаряжение- это палатки, спальные мешки и так далее, знает, как удобно, когда каждая вещь имеет свое крепление и фиксированное положение в транспортном средстве!
В каталоге нашей компании широко представлен ассортимент различных полеуретановых креплений:
-крепления на рейлинги и многое другое.
Можно смело выделить ряд преимуществ при использовании креплений из полеуретана:
-эластичность материала исключает повреждение закрепляемого предмета;
-надежная фиксация грузов- отсутствие вибраций и посторонних шумов;
-простота в эксплуатации;
-прочность и долговечность;
-возможность всесезонного использования.
Ассортимент продукции постоянно пополняется. Выбор за вами.
Приятного и комфортного путешествия!
Универсальная система крепления из полиуретана для крепления шансового инструмента, огнетушителей газовых и кислородных баллонов. Аналог Quik fist. Надежный и износостойкий крепеж, превосходящий свои резиновые аналоги от самохват.
Сайт использует файлы cookies и сбор обезличенных данных для статистики посещений сайта.
Продолжая посещение и просмотр страниц, Вы подтверждаете, что согласны с Политикой конфиденциальности ООО «ТХ52»
Крепление шанцевого инструмента на авто
ЭЛЕМЕНТЫ КРЕПЛЕНИЯ И СХЕМЫ ВЗАИМНОГО РАСПОЛОЖЕНИЯ ШАНЦЕВОГО ИНСТРУМЕНТА
Automobile body-boxes. Fixture parts and circuits for cluster spacing of entrenching tools. Technical requirements
Дата введения 1978-01-01
Постановлением Государственного комитета стандартов Совета Министров СССР от 15 марта 1977 г. N 650 срок введения установлен с 01.01.78
Ограничение срока действия снято по протоколу N 2-92 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-93)
* ИЗДАНИЕ (февраль 2001 г.) с Изменениями N 1, 2, утвержденными в феврале 1983 г., сентябре 1986 г. (ИУС 5-86, 12-86)
Настоящий стандарт распространяется на элементы крепления и схемы взаимного расположения шанцевого инструмента, применяемого в кузовах-фургонах типов К и КМ и устанавливает схемы их взаимного расположения и технические требования к элементам крепления.
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Полный комплект шанцевого инструмента должен состоять из лома ЛО-24 по НТД, пилы 3800-0001 по ОСТ 22 1664-86, топора Б3, состоящего из топорища III по ГОСТ 1400-91 и клина 2 по ГОСТ 18578-89, лопаты ЛКП-2 по ГОСТ 19596-87 или лопаты из комплекта шасси.
Допускается изменять указанный комплект шанцевого инструмента в соответствии с конструкторской документацией, утвержденной в установленном порядке.
(Измененная редакция, Изм. N 1).
1.2. Взаимное расположение и установка шанцевого инструмента должны соответствовать черт.1-3.
Место расположения шанцевого инструмента предусматривается конструкторской документацией, утвержденной в установленном порядке.
1.3. Рекомендуемые конструкции и размеры элементов крепления шанцевого инструмента приведены на черт.1-24 приложения.
1.4. Элементы крепления шанцевого инструмента должны быть изготовлены в соответствии с требованиями настоящего стандарта, по конструкторской документации, утвержденной в установленном порядке.
1.5. Предельные отклонения размеров деталей элементов крепления должны быть выполнены по ГОСТ 25347-82 и ГОСТ 25670-83*:
(Измененная редакция, Изм. N 2).
Расположение и элементы крепления шанцевого инструмента для кузовов-фургонов типов К и КМ
1.6. Требования к штампованным деталям
1.6.1. Профили деталей должны быть ровными, иметь гладкую поверхность, не иметь закатов, вмятин, расслоения, разрывов, трещин, царапин глубиной более минусового допуска на толщину материала.
1.6.2. Радиусы гибки не должны быть менее толщины металла.
1.7. Требования к сварным соединениям
1.7.1. Свариваемые поверхности деталей перед сваркой должны быть очищены от грязи и коррозии.
1.7.2. Сварные швы должны иметь равномерную поверхность по всей длине шва. Наплавленный металл должен быть плотным и хорошо проваренным. Не допускаются прожоги, непровары, поры, трещины и усадочные раковины. Швы должны быть очищены от окалины. Свариваемые детали должны быть проварены на всю толщину листов. После сварки детали должны быть отрихтованы.
(Измененная редакция, Изм. N 2).
Расположение и элементы крепления пилы и топора в кузовах-фургонах типа К
Расположение и элементы крепления лома и лопаты для кузовов-фургонов типов К и КМ
1.7.3. Точечная контактная сварка должна обеспечивать надежное и прочное соединение деталей без пережога металла. Глубина вмятин от электродов не должна превышать:
Допускается увеличение диаметра точек до 25% от указанных на чертежах.
1.8. Требования к лакокрасочным покрытиям
1.8.1. Элементы крепления шанцевого инструмента покрывают эмалью в соответствии с нормативно-технической документацией.
1.8.2 По внешнему виду окрашенные поверхности должны соответствовать требованиям нормативно-технической документации.
1.8.1, 1.8.2. (Измененная редакция, Изм. N 2).
1.9. Конструкция элементов крепления шанцевого инструмента должна обеспечивать эксплуатационные качества, установленные действующей нормативно-технической документацией, утвержденной в установленном порядке.
ПРИЛОЖЕНИЕ
Рекомендуемое
Конструкция элементов крепления шанцевого инструмента
Зажим
Материал оси: проволока 4-45, 37 мм, Б. Ч., 5-45, 95 мм, Б. Ч. ГОСТ 5663-79.
Основание
Материал:
.
Крышка
Материал:
.
Кольцо
Материал: проволока 3-20 ГОСТ 17305-91.
Флажок
Материал:
.
Прокладка
Кожух в сборе
Примечание. Деталь 2 ставить на клею 88-НП.
Кожух
Материал:
.
Скоба
Материал:
.
Зажим
Шанцевый инструмент: что это такое, типы и применение
Шанцевый инструмент
Шанцевый инструмент (далее – ШИ) – особый вид оснащения армии и водителей наземной техники: в армии он помогает выполнять обустройство сооружений для защиты солдат и техники. Шоферы без него зимой или в плохую погоду рискуют застрять до появления весны или трактора.
История хранит примеры использования строительной оснастки еще у древних египтян. Называясь от немецкого слова «Schanze» — окоп, инструмент в чистом виде служит созданию окопов, дорог, мостов и оборонительных сооружений.
Что такое шанцевый инструмент?
Типы шанцевых инструментов
Весь объем делится по принципу присутствия в оснащении солдата.
Если солдат носит его с собой – это носимый ШИ. Содержится в ежедневном оснащении простого солдата, переносится им самим и может применяться в любое время.
Если ШИ перевозится отдельно в машине или содержится в инженерном парке – это возимый ШИ. Он может находится в воинской части, рассчитанный на несколько человек или для определенных климатических условий или воинских задач.
Помимо указываемых типов читатель мог встретиться с иным оснащением, называемым шанцевым – например, ножом, то не обязательно последний таковым является. Оснащение может иметь специальный характер и не быть классическим ШИ. Такими являются буры, коловороты, рубанки, домкраты.
Носимый
Обе металлические стороны затачиваются – это позволяет использовать ее для перерубывания корней. Черенок не окрашивается – обрабатывается наждаком: только так древесина не будет оставлять заноз и скользить в ладони. Существуют версии складные и разной формы, но наиболее распространен именно классический вариант.
Возимый
Большая саперная лопата – лопата обыкновенного размера. Она входит в состав ЗИП военной и гражданской техники (грузовики, орудия), для чего на самой технике есть штатные места крепления. «Мощность» лопаты позволяет обработать около куба земли в час.
Кирка – отличный помощник при разработке грунта. Один конец – в форме лопатки (для рыхлого грунта), другой – четырехгранник (под каменистый грунт). Может относиться к целому подразделению.
Топор большой полезен при строительстве перекрытий, сооружений маскировки и различных укрытий. Очень важны форма рукоятки и углы заточки лезвия: при оптимальных значениях топорами можно выполнить огромный объем работ по рубке, зачистке и тесанию леса.
Ножницы для резания проволоки применяются для проводов (в том числе – под высоким напряжением) и проволоки (обычной, диаметром до 6 мм, и колючей). Цель достигается сведением ручек с концентрированием нагрузки на остро заточенных лезвиях.
Применение шанцевого инструмента
Различные виды инструмента имеется в подразделениях каждого рода войск. Бронетехника и артиллерия без него не выполнит ни одни маневры или развертывание, а обычный пехотинец имеет саперную лопатку для рытья окопов.
Создание окопов или преград – дело сноровки: имея большие лопаты, копать землю можно по 2-4 часа подряд, выбрасывая при этом грунт на 1-3 метра вверх и до 5 метров в сторону. Древесину и ветки рубят топорами. Зимой раздробить мерзлый грунт помогут кирка и мотыга, а лом – верный помощник при выворачивании камней и корней.
Помимо армии шанцевый инструмент применяется для гражданских целей. Я как автолюбитель всегда вожу в багажнике автомобильную раскладную лопату (в лесу после дождя или зимой с ней проще), металлическая рукоятка которой играет роль лома. В гололед выручают антибуксировочные накладки на колеса; дальнобойщики вместо них используют цепи. Резиновым ведром вычерпывается песок при «выкапывании» машины.
