От слаженной работы системы обогрева автомобиля зависит температура внутри его салона. Температурный режим влияет не только на комфорт его водителя и пассажиров, но и на способность оптимального управления транспортным средством. Ключевую роль в работе системы отопления играет кран отопителя, который позволит в нужный момент запустить или остановить работу соответствующей системы.

Обогрев салона автомобиля в холодное время года является не только необходимым, но и обязательным условием его эксплуатации. Ведь от температурного режима внутри автомобиля зависит комфорт и работоспособность водителя. При снижении температуры ниже минимально предусмотренной падает реакция водителя и это может спровоцировать аварийную ситуацию на дороге. Поэтому работе отопительной системы транспортных средств уделяется значительное внимание.

Отопительная система автомобиля

Система отопления современных автомобилей имеет практически одинаковую принципиальную схему, отличия состоят только в конструкционных особенностях отдельных ее элементов. К основным узлам отопительной системы относятся:

Обогревающий радиатор представляет собой специальный теплообменник, по которому циркулирует нагретый тосол, отдавая тепло металлическим элементам. В качестве материала для радиатора используется материал с высокими показателями теплопроводности и теплоотдачи (в основном алюминий или медь).

Кран отопителя — элемент, используемый для прерывания подачи тосола в отопительный радиатор.

Циркуляционный насос — обеспечивает движение жидкости через теплообменник обогревателя.

Вентилятор — обеспечивает движение нагретого воздуха от обогревателя в салон автомобиля.

Система управления — состоит из специальных рычажков, кнопок и переключателей (в зависимости от модели автомобиля), которые применяются для регулировки подачи нагретого тосола в теплообменник обогревателя.

Система дефлекторов — обеспечивает нужное направление теплого воздуха, поступающего от печки в салон.

Кран отопителя: важный элемент системы отопления автомобиля

Кран отопителя, входящий в состав отопительной системы, играет, пожалуй, ключевую роль, управляя тем, будет ли тепло в салоне автомобиля или нет. Функция отопительного крана сводится к обеспечению подачи нагретого тосола из системы охлаждения мотора к теплообменнику обогревающего радиатора автомобильной печки. В холодное время года кран открывается при помощи элементов системы управления печкой, и горячий тосол попадает в теплообменник, нагревая его. В теплое время года кран перекрывается, препятствуя попаданию жидкости из системы охлаждения силового агрегата в обогреватель печки, исключая повышение температуры в салоне.

Сам кран имеет достаточно простую конструкцию и состоит из корпуса с каналами, через которые происходит вход и отвод рабочей жидкости, а также запирающего элемента шарового типа и резиновых прокладок. Крепление крана выполняется при помощи фиксирующих болтов, а соединение с патрубками осуществляется при помощи червячных хомутов.

Основные неисправности отопительного крана

Основной «болезнью» отопительных кранов отечественных автомобилей ГАЗ, ВАЗ, УАЗ, ЗИЛ, УРАЛ, МАЗ является их протекание и закисание. Поскольку об отопительном кране вспоминают только с наступлением холодов, а остальное время он находится в отключенном состоянии, то после нескольких лет эксплуатации он просто-напросто закисает. Его шаровой запирающий элемент приваривается к корпусу крана и не представляется возможным его открытие или закрытие.

Другим распространенным дефектом этих узлов является их протекание. Следствием этого станет прорыв прикипевшей и утратившей эластичность резиновой прокладки в кране. В результате этого, тосол, поступающий из системы охлаждения двигателя, будет постепенно вытекать, что может привести к перегреву двигателя вследствие уменьшения объема рабочей жидкости в системе. Мало того, вытекание тосола происходит и в салон автомобиля, что весьма вредно для здоровья: испаряющийся этиленгликоль, входящий в состав тосола, вреден для здоровья.

Многие пытаются ремонтировать кран, прочищая и разрабатывая его шаровой запирающий механизм, меняя резиновые прокладки. Но этого хватает не надолго — лучше сразу установить новый кран и не испытывать судьбу, ведь кран может сломаться в самый неподходящий момент, когда под рукой не будет ни нового крана, ни материала для его ремонта.

Замена отопительного крана

Замена крана отопителя не является сложной задачей и может быть выполнена самостоятельно в гаражных условиях. Все работы следует выполнять при холодном двигателе, чтобы исключить возможность ожога. Для снятия поврежденного крана нужно отсоединить от него приточный и отводящий патрубки. Следует учитывать то, что часть жидкости может из патрубков вылиться, поэтому нужно иметь под рукой посуду, которую можно будет подставить под патрубки. Для снятия крана нужно открутить крепежные болты.

Процесс установки нового узла выполняется в обратной последовательности. После установки крана следует проверить уровень тосола в машине, при необходимости долив до необходимого уровня.

Процесс замены не занимает много времени, поэтому его можно выполнить даже в дорожных условиях. Бывалые автомобилисты даже советуют возить запасной кран в своем ремкомплекте, что позволит при поломке крана сразу же его заменить.

Керамический отопительный кран

Многие автолюбители, сталкивающиеся с проблемой закисания отопительного крана, устанавливают керамический кран, в котором запирающий механизм выполнен из металлокерамики. Отличительной чертой этого типа крана является больший эксплуатационный ресурс и меньшая склонность к закисанию. Использование керамического крана позволяет гарантировать высокую износостойкость отопительной системы, надежность и плавность регулировки крана в процессе использования печки.

Источник

Кран отопителя салона под капот

В очередной раз система отопления дала сбой, как обычно и часто это встречается потек кран печки.
Ну и все прелести этого явления тосол в салоне и т.д. думаю большинству это знакомо.
Кран прожил один год и 2 месяца, в начале подкапывать начал, ну думаю на днях поменяю, когда уж совсем полило пришлось срочно все делать, а на улице то зима и как раз морозы давили, без печки в машине как-то НЕ КОМИЛЬФО.

Демонтаж отопителя и так сказать «вскрытие» показало в чем причина течи, так вот выдавило стопорное польцо.

Хотел в начале поставить ЛУЗАРОВСКИЙ кран керамический, говорят хорошего вроде качества, да и у меня самого такой стоит на печке со старой машины уже много лет и после его установки с той печкой проблем не было, ни чего не текло и не закисало. Но все же решил вынести кран, так как в дальнейшем планирую поставить кран Газелевский электрический, ну или оставлю так как есть, так как краном пользуюсь пару раз в год а тепло регулирую заслонкой и скоростями вентилятора отопителя, внедрил 4-х режимный регулятор от Калины.

Самой простой в изготовлении стала секция в салоне, вместо старого крана отопителя.

Старый прямой-короткий (метал.) патрубок разрезал пополам, взял секцию которая с площадкой крепится к радиатору отопителя (патрубок сделал длиной 30мм). вторую часть патрубка пришлось выкинуть так как остаток показался слишком коротким для посадки на него 2 шлангов со стороны салона и со стороны двигателя (переходной патрубок в перегородку), был взят еще один короткий патрубок и разрезан, длину делал примерно, смотрел что бы нормально можно было надеть шланги и затянуть хомуты, кусок трубки резиновой можно взять любой угловой главное что бы была формирована под угол 90град, брать шланг метражом и гнуть или брать прямую секцию не вариант, так как образуется сильный перегиб шланга, ну и 90 градусов полно в автомагазинах для любых машин, можно подобрать подходящий, я взял из «Комплект патрубков (шлангов) отопления», отрезал от отводящего шланга.

Получилась такая вот конструкция

Самым замороченным в плане неудобства в реализации стала секция с краном под капотом.

Взят обычный угловой кран для сантехники, штуцера подходящего диаметра для патрубков системы отопления, ну и соответственно хомутов несколько штук необходимого диаметра.

Сымый простой вариант врезать кран в патрубок отводящий от печки, но все же хотелось сделать кран именно на вход печки, так как при необходимости остается возможность перекрыть подачу тосола в радиатор отопителя, это на случай если вдруг радиатор отопителя побежит, ну или еще что нибудь случится в части сичтемы в салоне.

С внедрением крана в подводящий патрубок возникли сложности, так как изгиб и длина самого подводящего патрубка не позволяли нормально внедрить туда кран, покрутив по месту все составляющие было решено отрезать изогнутый патрубок который выходит от двигателя, и на остаток патрубка (примерно 15-20мм) прикрутить прямой кусок шланга соединив его с угловым краном, кран со входом печки соединил куском шланга 90 градусов.

Вот какая конструкция получилась.

Ну и как все выглядит по месту, все установлено и смонтировано. В принципе кран доступен и есть возможность его открытия или закрытия. Тестируется уже 2 неделю, ничего не капает, не подтекает и т.д.

Источник

Система обогрева автомобиля

От слаженной работы системы обогрева автомобиля зависит температура внутри его салона. Температурный режим влияет не только на комфорт его водителя и пассажиров, но и на способность оптимального управления транспортным средством. Ключевую роль в работе системы отопления играет кран отопителя, который позволит в нужный момент запустить или остановить работу соответствующей системы.

Обогрев салона автомобиля в холодное время года является не только необходимым, но и обязательным условием его эксплуатации. Ведь от температурного режима внутри автомобиля зависит комфорт и работоспособность водителя. При снижении температуры ниже минимально предусмотренной падает реакция водителя и это может спровоцировать аварийную ситуацию на дороге. Поэтому работе отопительной системы транспортных средств уделяется значительное внимание.

Отопительная система автомобиля

Система отопления современных автомобилей имеет практически одинаковую принципиальную схему, отличия состоят только в конструкционных особенностях отдельных ее элементов. К основным узлам отопительной системы относятся:

Отопитель воздушный универсальный дизельный ПЛАНАР 4ДМ-24В 3кВт АДВЕРС

Отопитель воздушный универсальный дизельный THERMOTRANS-45D 4кВт 24В ТЕРМОТРАНС

Отопитель воздушный универсальный дизельный ПЛАНАР 44Д-24В 4кВт GP АДВЕРС

Отопитель воздушный универсальный дизельный THERMOTRANS-25D 2кВт 24В ТЕРМОТРАНС

Отопитель воздушный универсальный дизельный ПЛАНАР 44Д-12В 4кВт GP АДВЕРС

Отопитель воздушный универсальный дизельный ПЛАНАР 2Д-24В 2кВт АДВЕРС

Отопитель воздушный универсальный дизельный THERMOTRANS-45D 4кВт 12В ТЕРМОТРАНС

Отопитель воздушный универсальный дизельный THERMOTRANS-25D 2кВт 12В ТЕРМОТРАНС

Отопитель ГАЗ-3221,2217 салона дополнительный МЗКО

Отопитель ГАЗ-3221,2705,2752 салона универсальный 12V ЛРЗ

Обогревающий радиатор представляет собой специальный теплообменник, по которому циркулирует нагретый тосол, отдавая тепло металлическим элементам. В качестве материала для радиатора используется материал с высокими показателями теплопроводности и теплоотдачи (в основном алюминий или медь).

Кран отопителя — элемент, используемый для прерывания подачи тосола в отопительный радиатор.

Циркуляционный насос — обеспечивает движение жидкости через теплообменник обогревателя.

Вентилятор — обеспечивает движение нагретого воздуха от обогревателя в салон автомобиля.

Система управления — состоит из специальных рычажков, кнопок и переключателей (в зависимости от модели автомобиля), которые применяются для регулировки подачи нагретого тосола в теплообменник обогревателя.

Система дефлекторов — обеспечивает нужное направление теплого воздуха, поступающего от печки в салон.

Кран отопителя: важный элемент системы отопления автомобиля

Кран отопителя, входящий в состав отопительной системы, играет, пожалуй, ключевую роль, управляя тем, будет ли тепло в салоне автомобиля или нет. Функция отопительного крана сводится к обеспечению подачи нагретого тосола из системы охлаждения мотора к теплообменнику обогревающего радиатора автомобильной печки. В холодное время года кран открывается при помощи элементов системы управления печкой, и горячий тосол попадает в теплообменник, нагревая его. В теплое время года кран перекрывается, препятствуя попаданию жидкости из системы охлаждения силового агрегата в обогреватель печки, исключая повышение температуры в салоне.

Сам кран имеет достаточно простую конструкцию и состоит из корпуса с каналами, через которые происходит вход и отвод рабочей жидкости, а также запирающего элемента шарового типа и резиновых прокладок. Крепление крана выполняется при помощи фиксирующих болтов, а соединение с патрубками осуществляется при помощи червячных хомутов.

Основные неисправности отопительного крана

Основной «болезнью» отопительных кранов отечественных автомобилей ГАЗ, ВАЗ, УАЗ, ЗИЛ, УРАЛ, МАЗ является их протекание и закисание. Поскольку об отопительном кране вспоминают только с наступлением холодов, а остальное время он находится в отключенном состоянии, то после нескольких лет эксплуатации он просто-напросто закисает. Его шаровой запирающий элемент приваривается к корпусу крана и не представляется возможным его открытие или закрытие.

Другим распространенным дефектом этих узлов является их протекание. Следствием этого станет прорыв прикипевшей и утратившей эластичность резиновой прокладки в кране. В результате этого, тосол, поступающий из системы охлаждения двигателя, будет постепенно вытекать, что может привести к перегреву двигателя вследствие уменьшения объема рабочей жидкости в системе. Мало того, вытекание тосола происходит и в салон автомобиля, что весьма вредно для здоровья: испаряющийся этиленгликоль, входящий в состав тосола, вреден для здоровья.

Многие пытаются ремонтировать кран, прочищая и разрабатывая его шаровой запирающий механизм, меняя резиновые прокладки. Но этого хватает не надолго — лучше сразу установить новый кран и не испытывать судьбу, ведь кран может сломаться в самый неподходящий момент, когда под рукой не будет ни нового крана, ни материала для его ремонта.

Замена отопительного крана

Замена крана отопителя не является сложной задачей и может быть выполнена самостоятельно в гаражных условиях. Все работы следует выполнять при холодном двигателе, чтобы исключить возможность ожога. Для снятия поврежденного крана нужно отсоединить от него приточный и отводящий патрубки. Следует учитывать то, что часть жидкости может из патрубков вылиться, поэтому нужно иметь под рукой посуду, которую можно будет подставить под патрубки. Для снятия крана нужно открутить крепежные болты.

Процесс установки нового узла выполняется в обратной последовательности. После установки крана следует проверить уровень тосола в машине, при необходимости долив до необходимого уровня.

Процесс замены не занимает много времени, поэтому его можно выполнить даже в дорожных условиях. Бывалые автомобилисты даже советуют возить запасной кран в своем ремкомплекте, что позволит при поломке крана сразу же его заменить.

Керамический отопительный кран

Многие автолюбители, сталкивающиеся с проблемой закисания отопительного крана, устанавливают керамический кран, в котором запирающий механизм выполнен из металлокерамики. Отличительной чертой этого типа крана является больший эксплуатационный ресурс и меньшая склонность к закисанию. Использование керамического крана позволяет гарантировать высокую износостойкость отопительной системы, надежность и плавность регулировки крана в процессе использования печки.

Тугой или закисший крепеж становится проблемой, которую можно решить с помощью специального инструмента — ударной отвертки. О том, что такое ударная отвертка, каких типов бывает этот инструмент, как он устроен и работает, а также о правильном выборе и применении ударных отверток — читайте в статье.

Определенные типы лакокрасочных материалов и клеев приобретают необходимые эксплуатационные характеристики при добавлении специальных компонентов — отвердителей. Все об отвердителях, их существующих типах, составе, принципе действия, а также применяемости и особенностях выбора — рассказано в статье.

В сфере ремонта и строительства самое широкое применение находит простой в применении и универсальный материал — монтажная пена. Все, что вы хотели узнать о монтажной пене, ее существующих типах, составе и характеристиках, а также о подборе и применении этого материала — рассказано в данной статье.

В авторемонтной практике и на различных предприятиях часто возникает необходимость розлива топлив, масел и других технических жидкостей из бочек и еврокубов в малые емкости — для этого используются бочковые насосы, о существующих типах которых, их устройстве, выборе и применении рассказано в статье.

Монтажные, слесарные, электромонтажные и другие работы сложно представить без простого, но функционального инструмента — пассатижей и плоскогубцев. О том, что такое пассатижи и плоскогубцы, какими они бывают и как устроены, а также о правильном выборе и использовании инструмента — читайте в статье.

Эксплуатация автомобиля летом сопровождается специфическими загрязнениями — битумными и смолистыми пятнами, следами насекомых и другими. Эти загрязнения не удаляются водой при мойке, решить проблему помогают специальные средства — очистители битума и следов насекомых, о которых рассказано в статье.

Длительная езда на автомобиле приводит к утомляемости мышц шеи и наносит вред здоровью позвоночника. Решить эти проблемы помогают подушки на подголовники. О том, что такое подушки на подголовники и зачем они нужны, а также об ассортименте, подборе и применении данных аксессуаров — узнайте из статьи.

Источник

отопитель — электро-клапан вместо трёхходового крана

У нас в крае выезжаешь из дома с включенной печкой, а приезжаешь на работу с включенным кондиционером.
Один день жара, другой день холод, потом опять жара…
Короче надоело мне туда сюда переключать режим «зима-лето» с помощью трёхходового крана (www.drive2.ru/l/548761856450232432/).
К тому же, после перестановки генератора наверх (www.drive2.ru/l/553797619705447130/) и установки дополнительной помпы (www.drive2.ru/l/558083516030517600/), доступ к крану стал затруднителен, приходилось использовать пульт дистанционного управления под названием «монтировка».
.

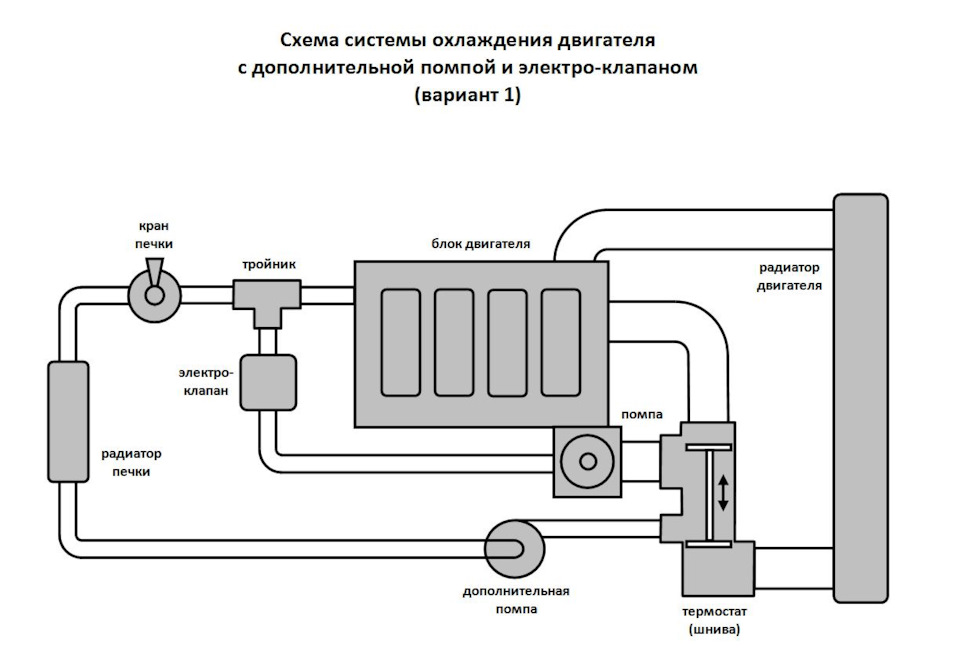

Вот новая схема по которой я решил собрать систему отопления.
Это вариант подключения номер 1 (вариант 2 будет показан позже).

Как видно, используется термостат от шевика, дополнительная помпа, и электро-клапан.
.
К чему такая компановка сейчас поясню:
1. необходимо постоянное охлаждение 4-го цилиндра даже при закрытом кране печки.
2. необходим длительный подогрев салона при заглушенном двигателе (используется редко).
.
Теперь то же самое в картинках.
Вариант ОБЫЧНЫЙ — кран открыт, клапан открыт, дополнительная помпа включена или выключена по желанию.
Циркуляция идёт двумя путями через обе помпы и печку.

Вариант БЕЗ ПЕЧКИ — кран закрыт, клапан открыт, дополнительная помпа в процессе не участвует никак.
Циркуляция через 4-й цилиндр продолжается.

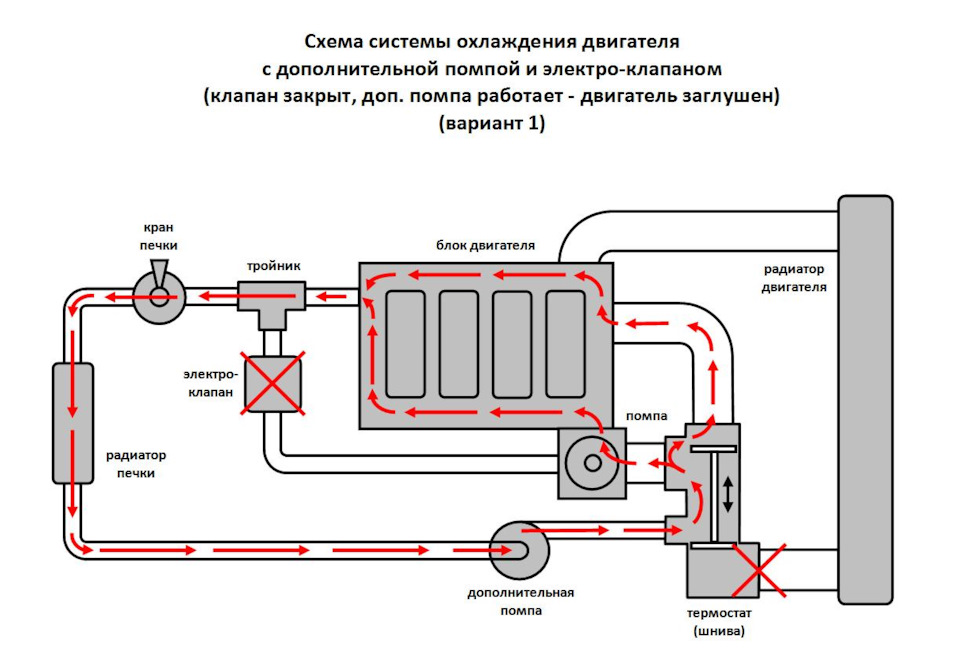

Вариант ОБОГРЕВА НА ЗАГЛУШЕННОМ ДВИГАТЕЛЕ — клапан закрыт, включена дополнительная помпа, кран открыт.
Циркуляция идёт ЧЕРЕЗ ВЕСЬ БЛОК ДВИГАТЕЛЯ, тем самым «вытягивая» всё возможное накопившееся тепло в блоке.
Закрытие клапана необходимо для того, что бы жидкость не шла в обход блока двигателя.

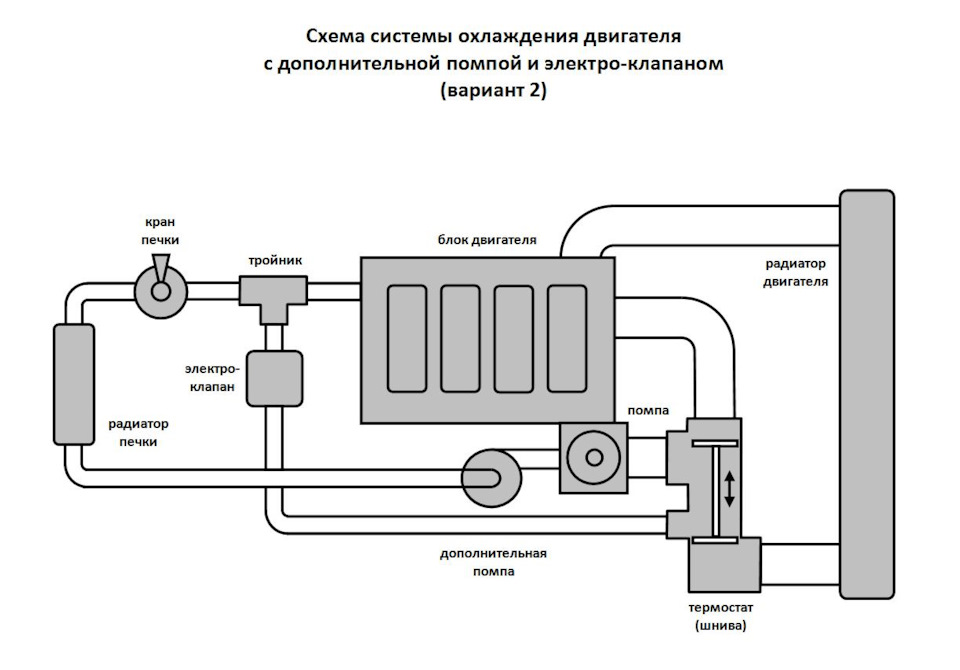

Как уже было сказано есть вариант подключения номер 2, вот он.
Здесь клапан соединён с термостатом, а дополнительная помпа с помпой двигателя.
Те же яйца только в профиль.

Теоретически, разницы в процессах теплопереноса схем 1 и 2 никакой, а практически удобнее было реализовать схему 1 — шланги более удобно выворачивались.
.

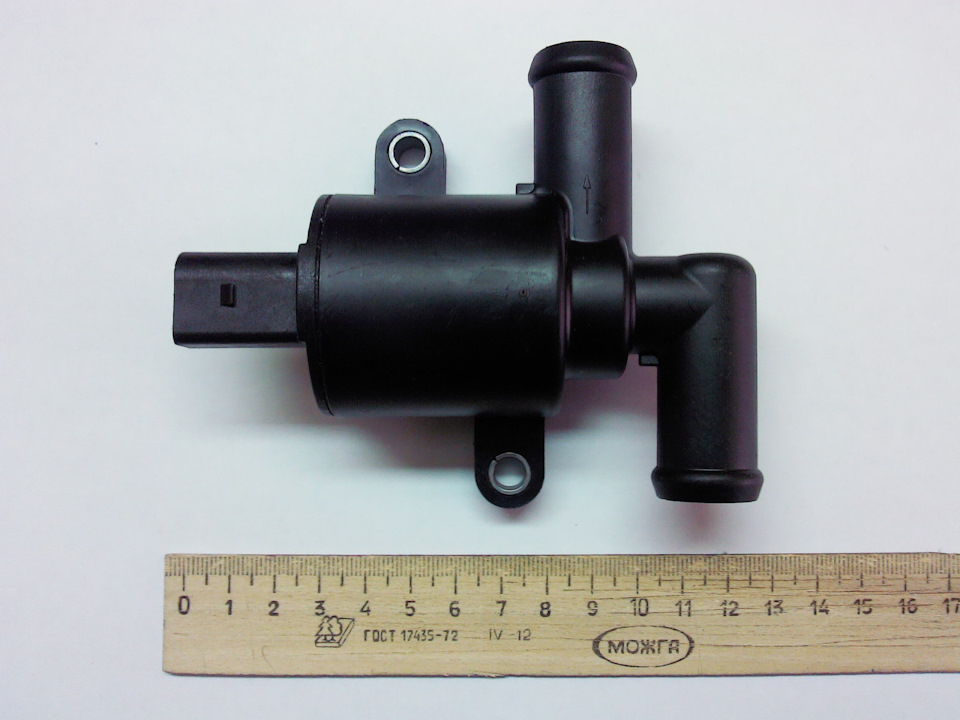

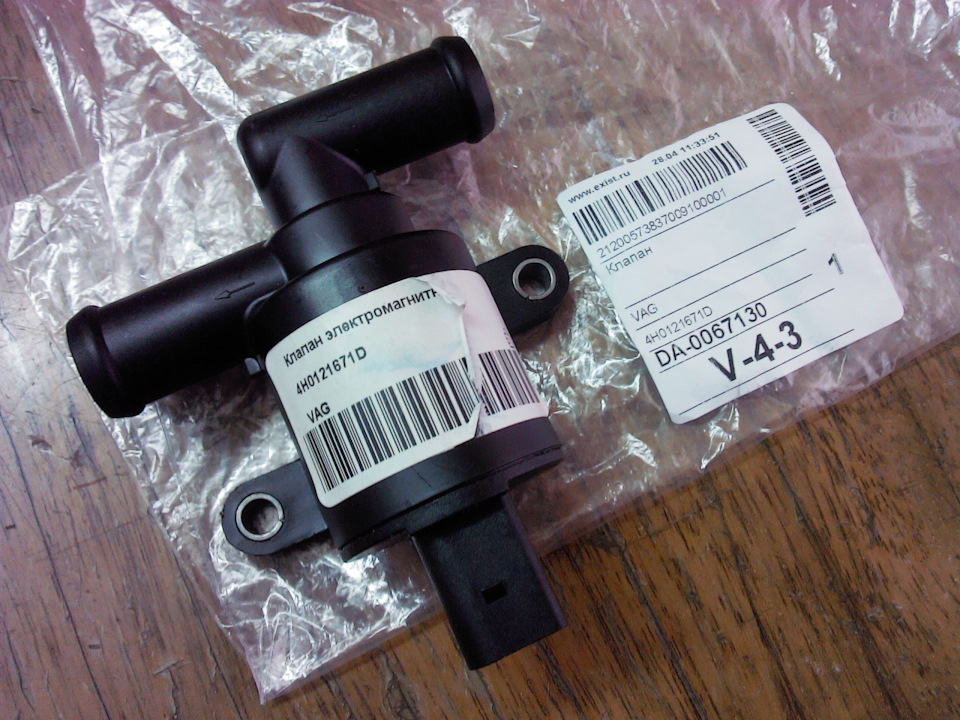

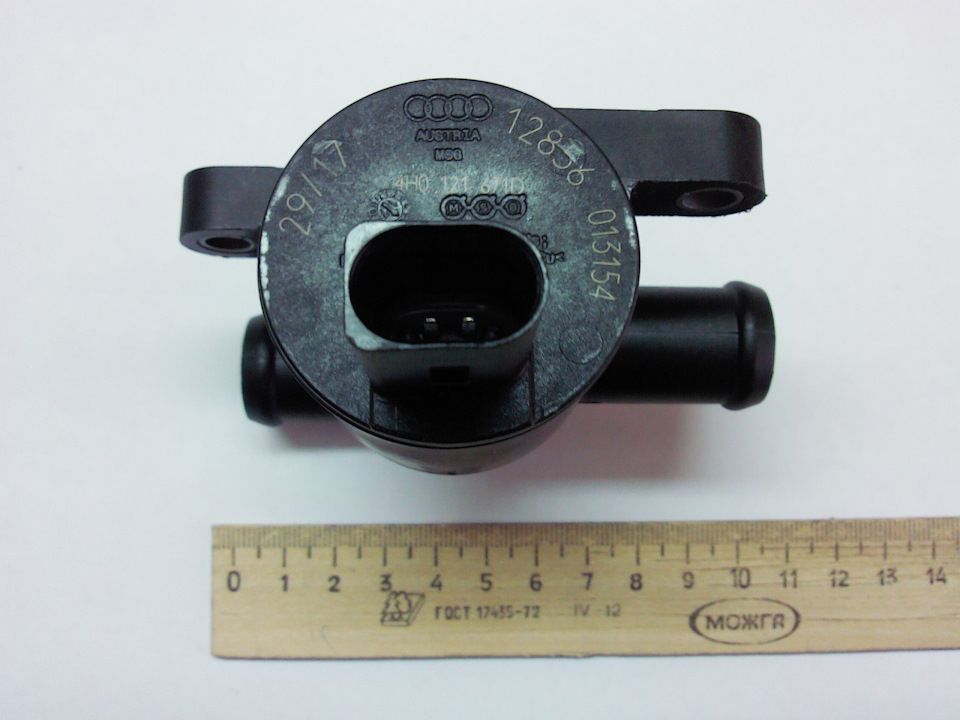

Электро-клапан использовался VAG 4H0121671D.
В сети гововрят, что буква D в конце означает последнюю ревизию, где устранена проблема с окислением контактов разъёма.
Это так, на всякий случай…
🙂

Ниже показываю монтаж.
.

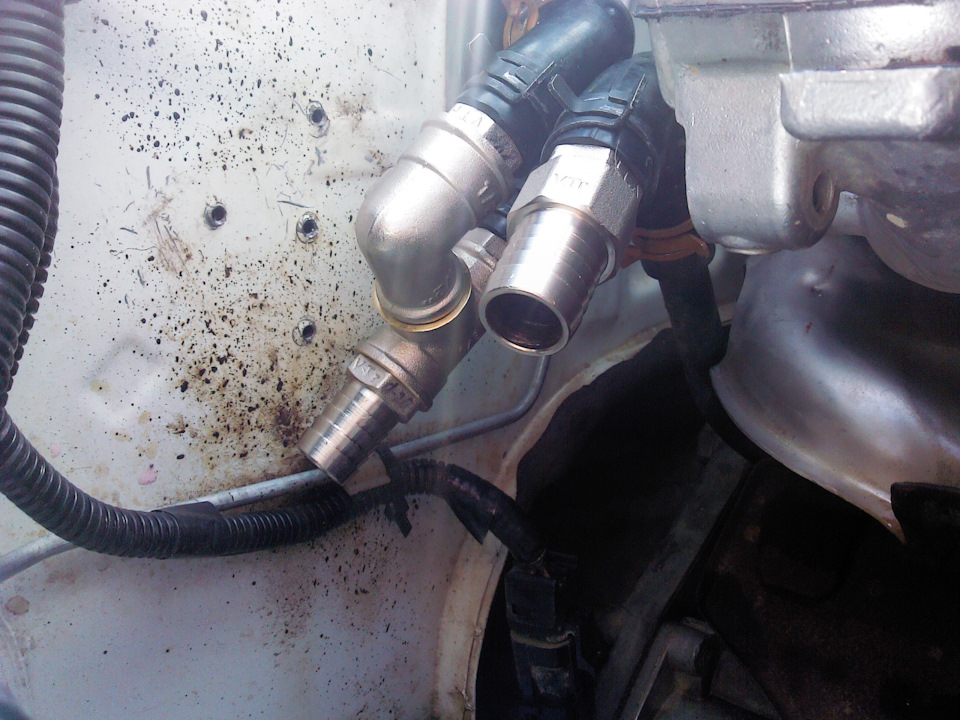

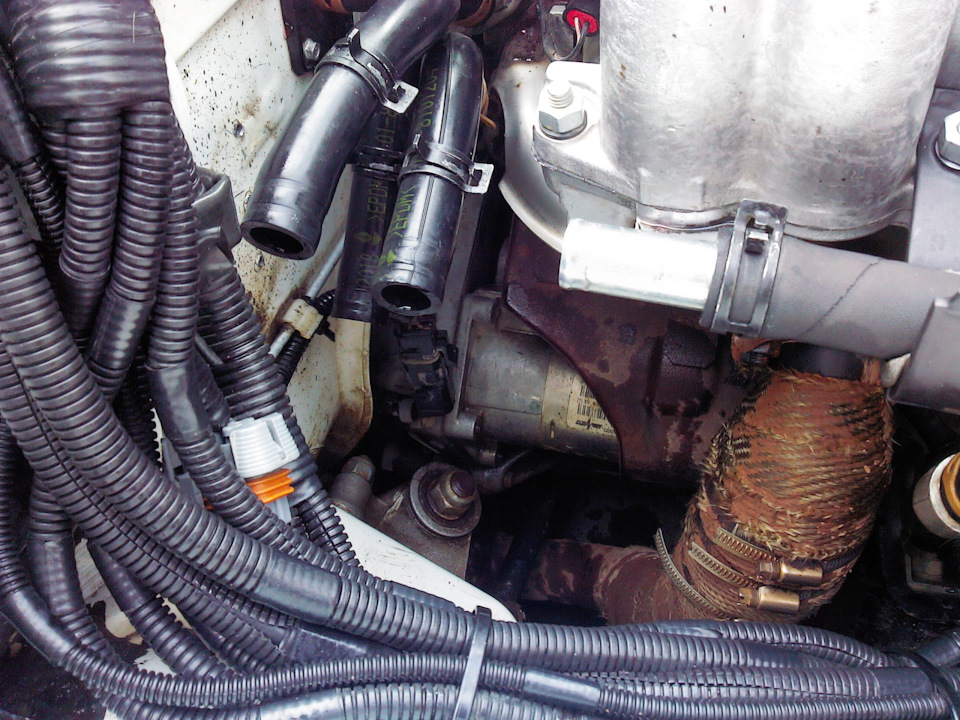

Для начала был демонтирован трёхходовой кран, но были оставлены шланги от входа печки, выхода от двигателя, и обратка на помпу двигателя.
Шланг обратки печки тоже нужен, но был временно снят чтоб не мешался.

Далее опять сантехника, много сантехники…
🙂
На фото составные части расположены так как они будут монтироваться.

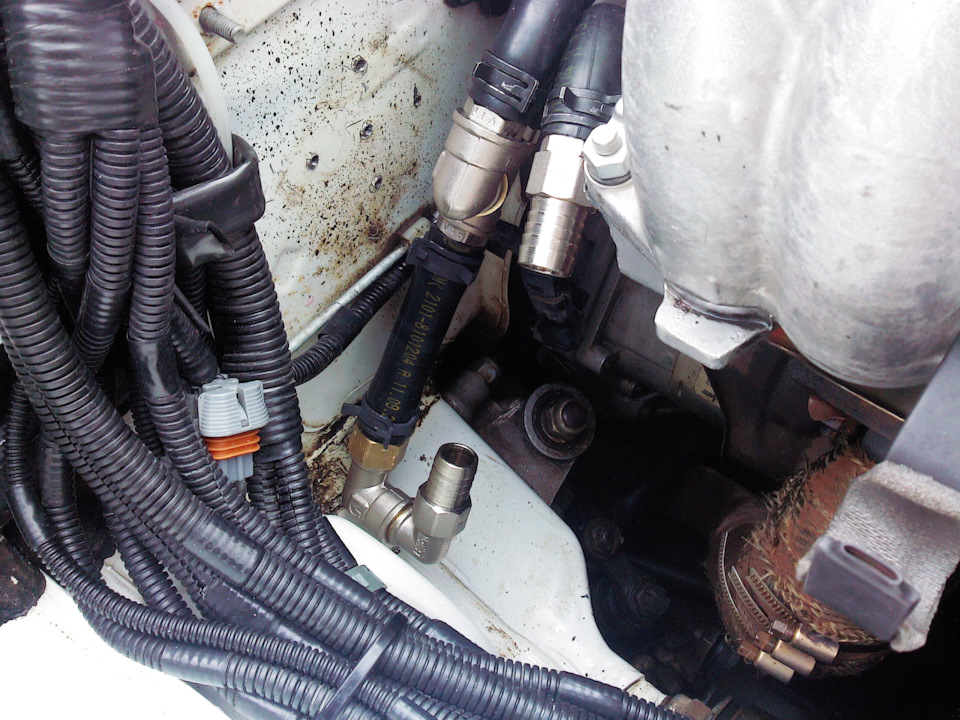

Сначала был подвешен тройник с уголком (все концы диаметром 18 мм) и переходник (с 18 на 20 мм).
Шланги максимально возможно укорочены до изгибов.

Затем, через удлиняющий шланг был подвешен П-образный «разворот» (с 18 на 20 мм).

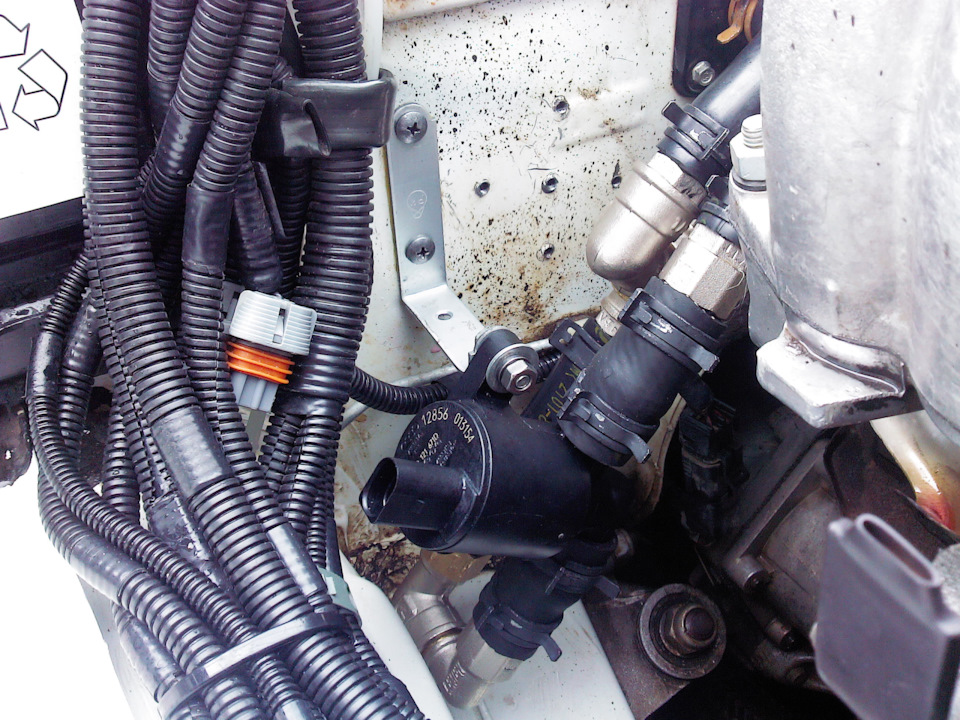

Между висящими в воздухе патрубками (на 20 мм), через коротенькие кусочки шлангов был впихнут электро-клапан.

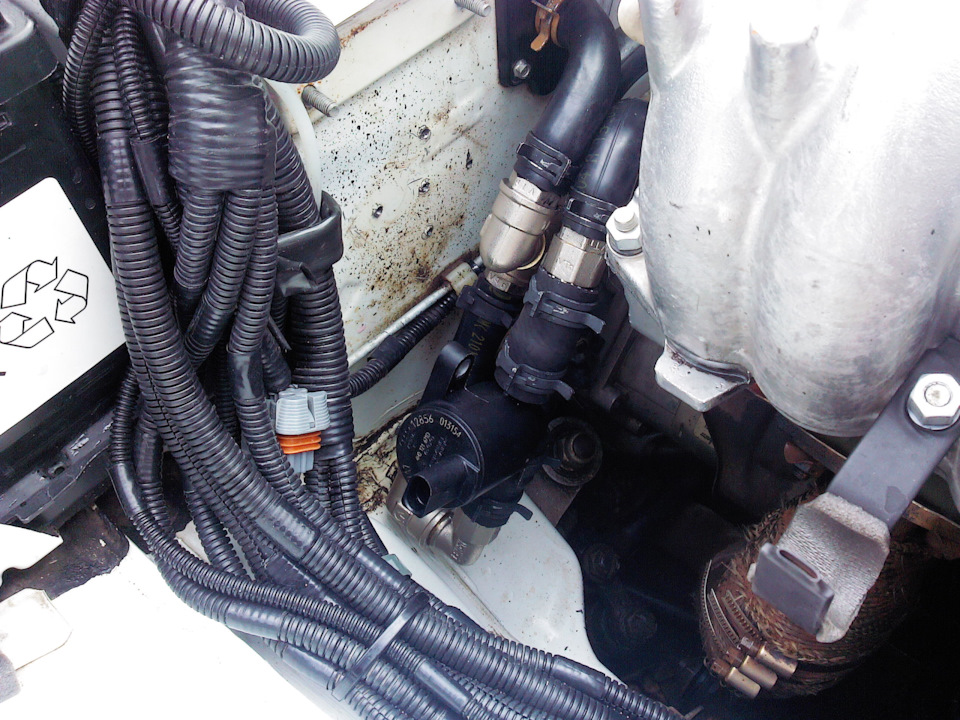

Клапан на шлангах держится уверенно, но так как он всё-таки тяжеловат для дополнительного крепления был сделан кронштейн из мебельного уголка.

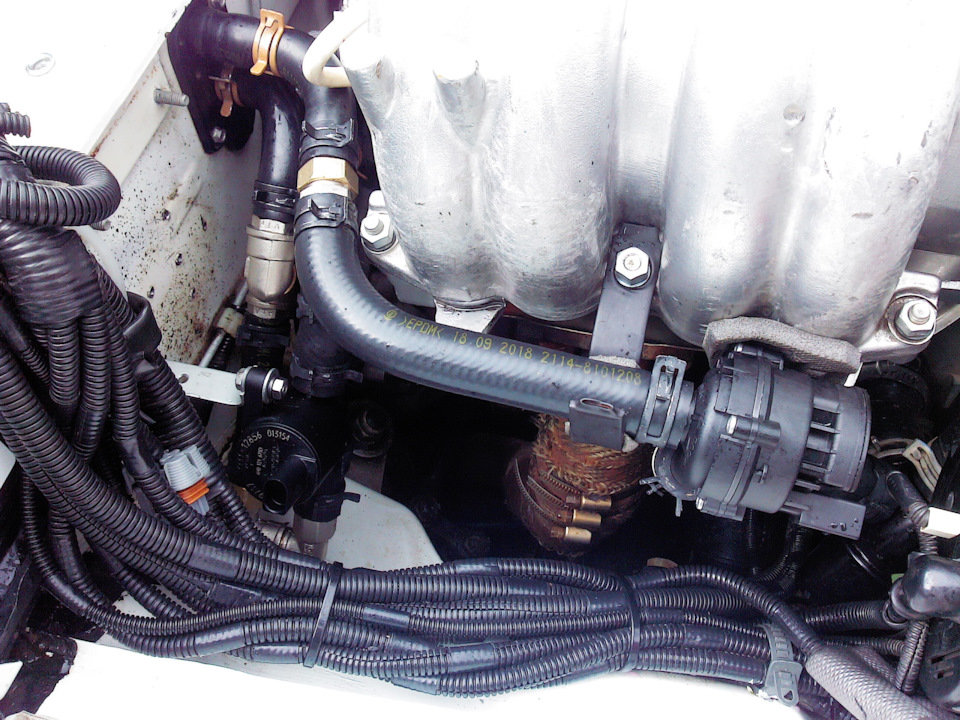

Последним был смонтирован шланг соединяющий обратку печки с дополнительной помпой.

Клапан в пространстве стоит разъёмом вверх-вбок и потому разъём необходимо чем либо герметизировать что бы не набралась вода.

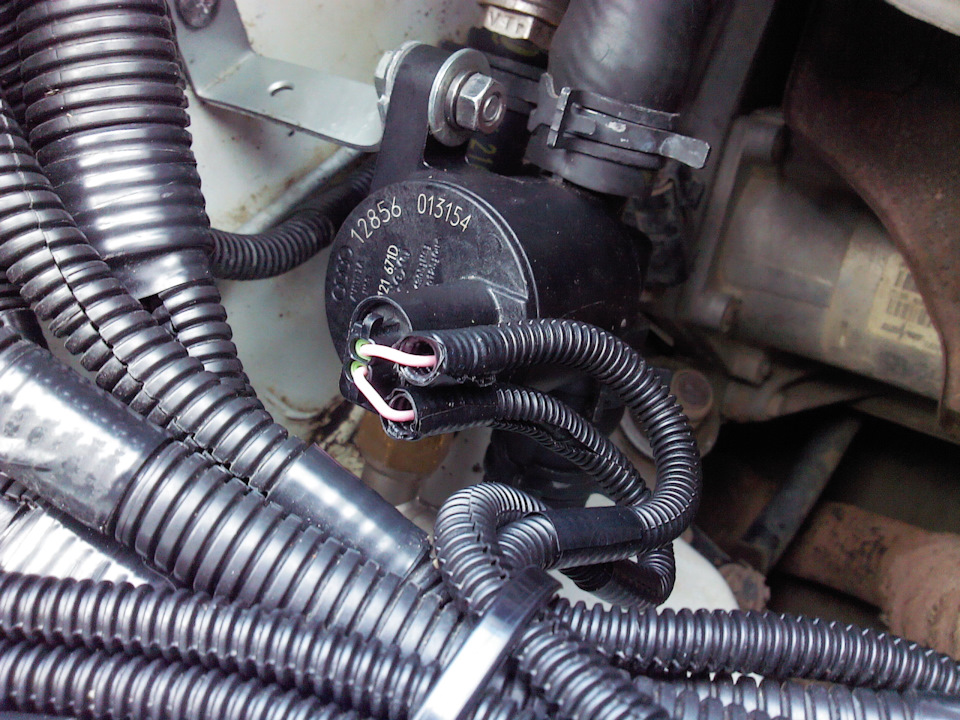

Для начала я уложил провода вдоль разъёма, вот так.

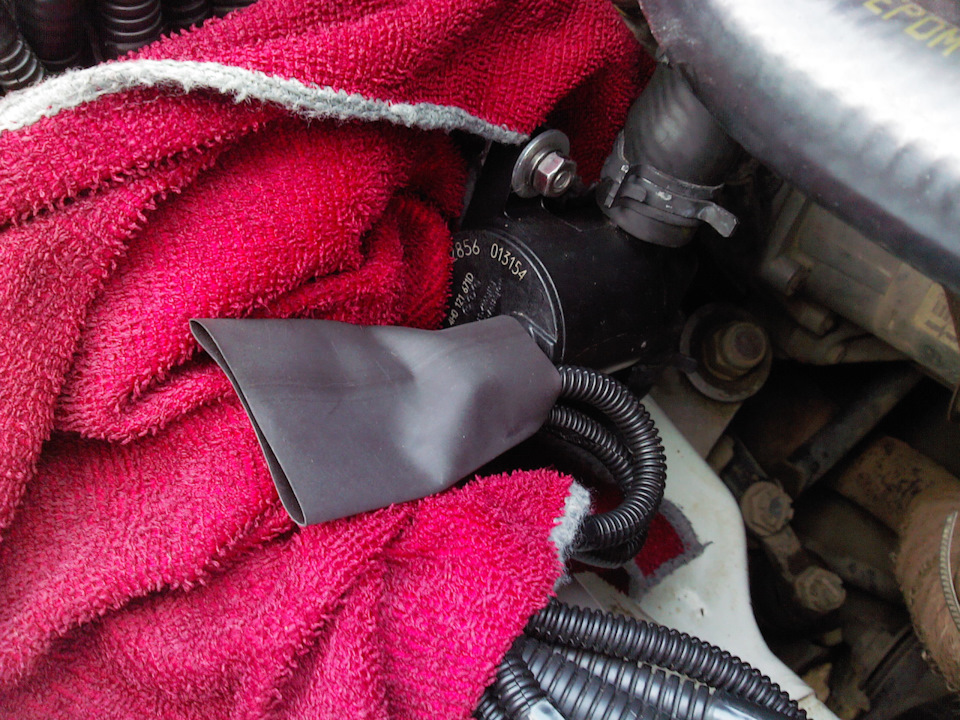

Затем надел кусок термоусадочной трубки подходящего диаметра.

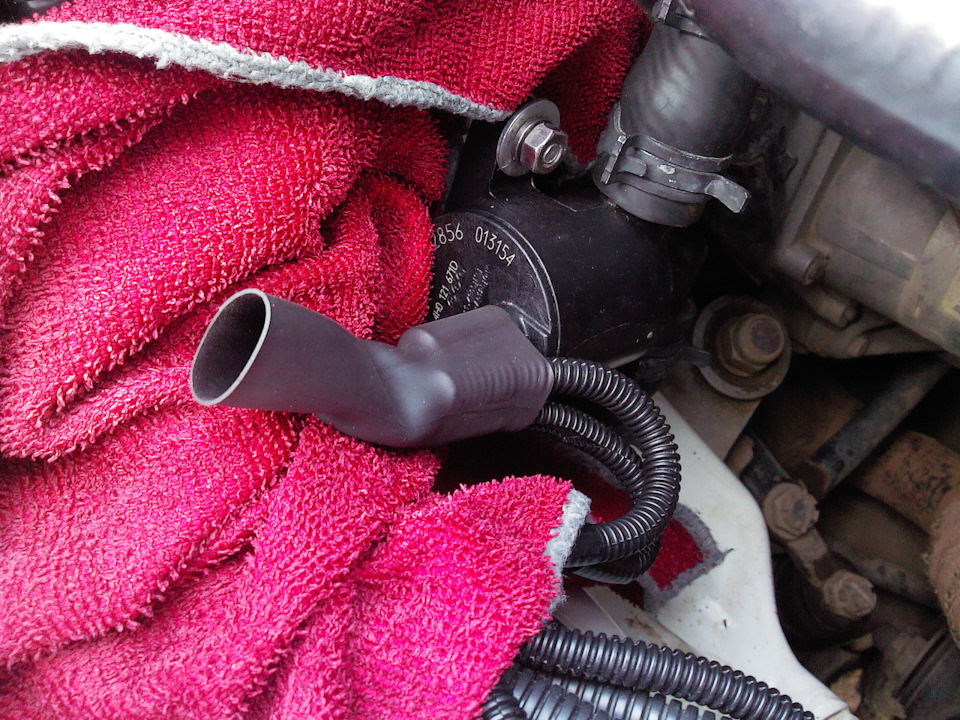

Под трубку положил мокрую тряпку и продул феном.

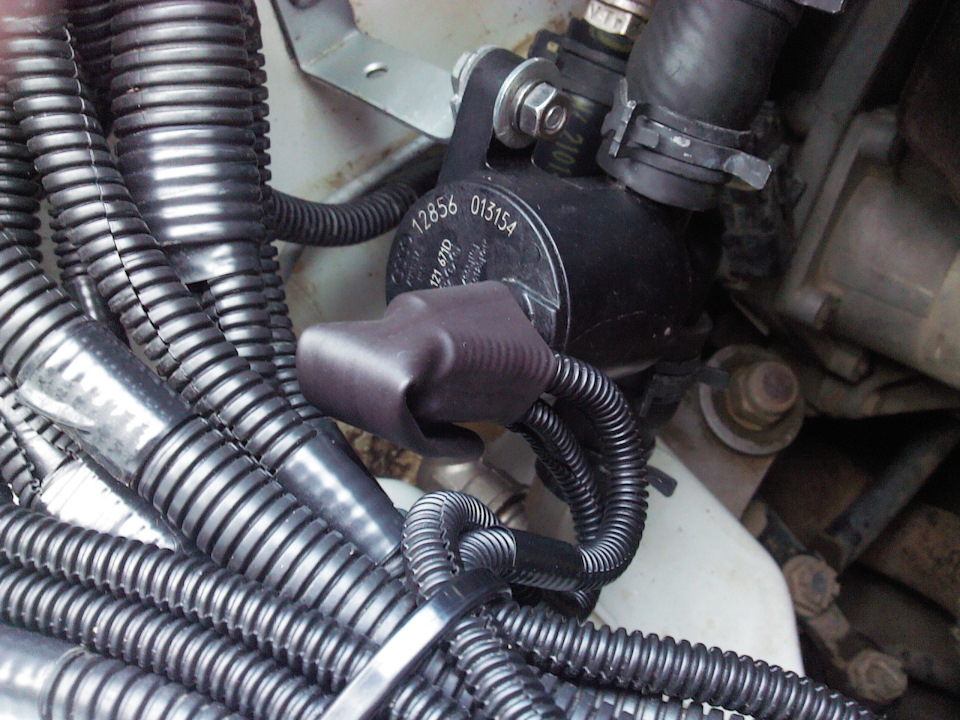

Трубка ужалась и приобрела вид некоего защитного чехольчика.

В завершении, оставшийся конец трубки пока горячий был завёрнут вниз до полного остывания — теперь вода сверху в разъём не попадёт.

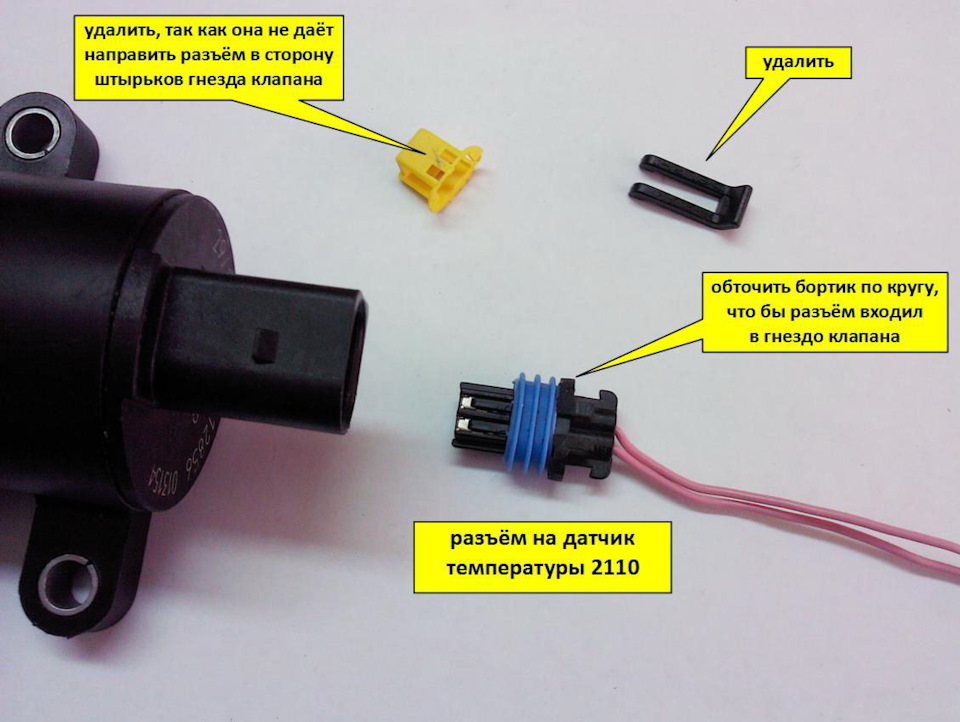

Теперь про сам разъём.
Удалось найти более-менее подходящий от датчика температуры 2110.
Но гнездо клапана слишком глубокое, потому разъём пришлось немного доработать.
Гнёзда разъёма немного не по центру, потому жёлтую пластиковую часть пришлось выкинуть, таким образом разъём немного наискосок садится на штырьки гнезда клапана.
Ну и чтоб он провалился внутрь гнезда клапана, пришлось убрать защёлку и обточить ободок.
Ниже на фото всё показано.

Теперь немного электрики.
Решено было сделать так:
1-й режим — клапан и доп. помпа выключены — печка греет как получится.
2-й режим — клапан включен (закрыт) — весь поток идёт через печку.
3-й режим — клапан и помпа включены — весь поток идёт через печку с ускорением (и даже с заглушенным двигателем).
.

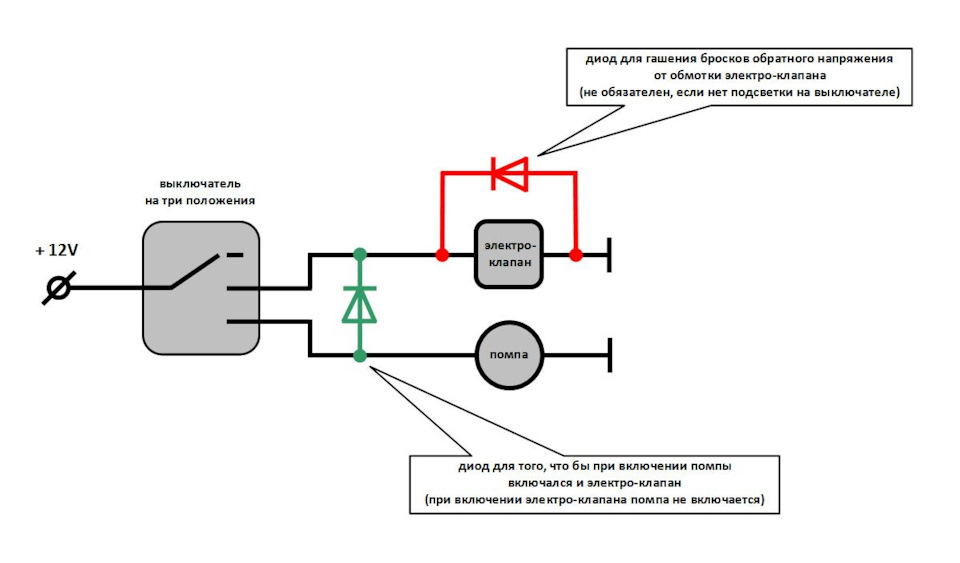

Накидал простенькую схемку.

На схеме выключатель нарисован в 1-м положении (1 режим) — клапан и доп. помпа выключены.
2-е положение включает только клапан.
3-е положение включает помпу и через диод клапан.
Диод (зелёненький на схеме) пропускает ток только в одном направлении, потому при включении клапана (во 2-м положении) помпа не запускается.
.
Внимание.
Клапан при включениях-выключениях даёт бросок обратного напряжения который может вывести из строя подсветку выключателя.
У меня именно так и получилось со светодиодной подсветкой которую я с трудом впихнул в выключатель.
Для предотвращения этого необходимо поставить ещё один диод (на схеме красный).
.
Выключатель я использовал от отопителя (на три положения) но с немного другим рисунком вертушки.
Поставил рядом с родным печечным.
По задумке при включении 2-го режима (только клапан) он должен был гореть жёлтым светом, а в 3-м положении (клапан и помпа) он должен гореть красным.
Но жёлтая подсветка сгорела из-за всплеска обратного напряжения от клапана, потому на фото ниже продемонстрирована только красная.
Позже починю.
