Беспроводное зарядное устройство Qi вместо штатного коврика — Part II
Подробную инструкцию установки данного устройства в нишу напольной консоли смотреть здесь.

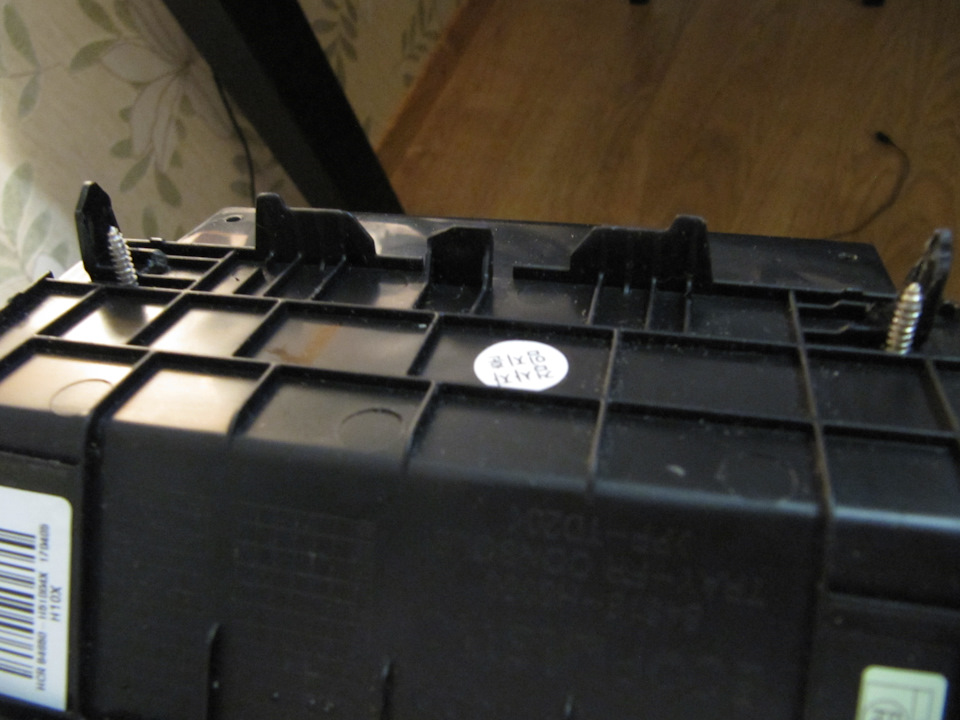

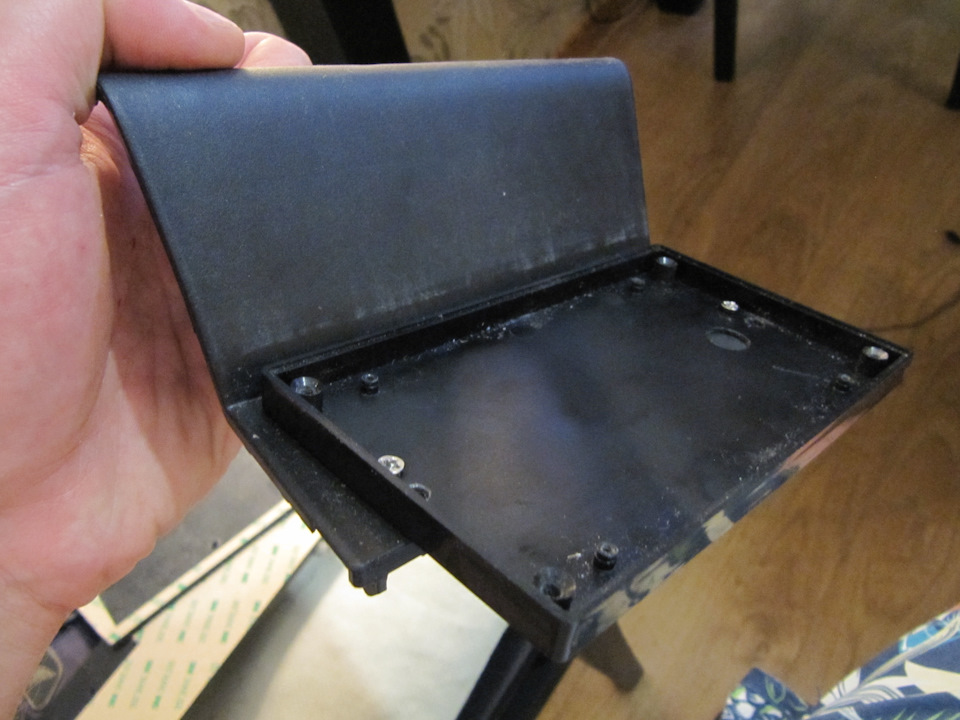

Итак. В одну из частей ниши прикуривателя (которая без розеток) крепится двумя саморезами пластиковый корпус

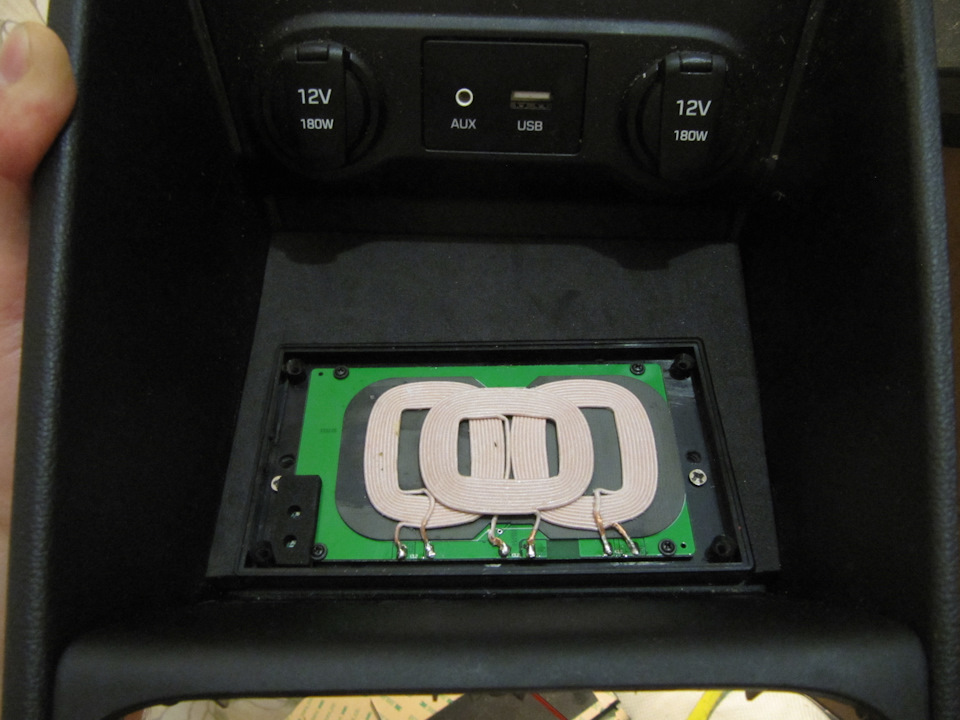

В этот корпус вставляется само устройство-передатчик для беспроводной зарядки и закрепляется четырьмя болтиками

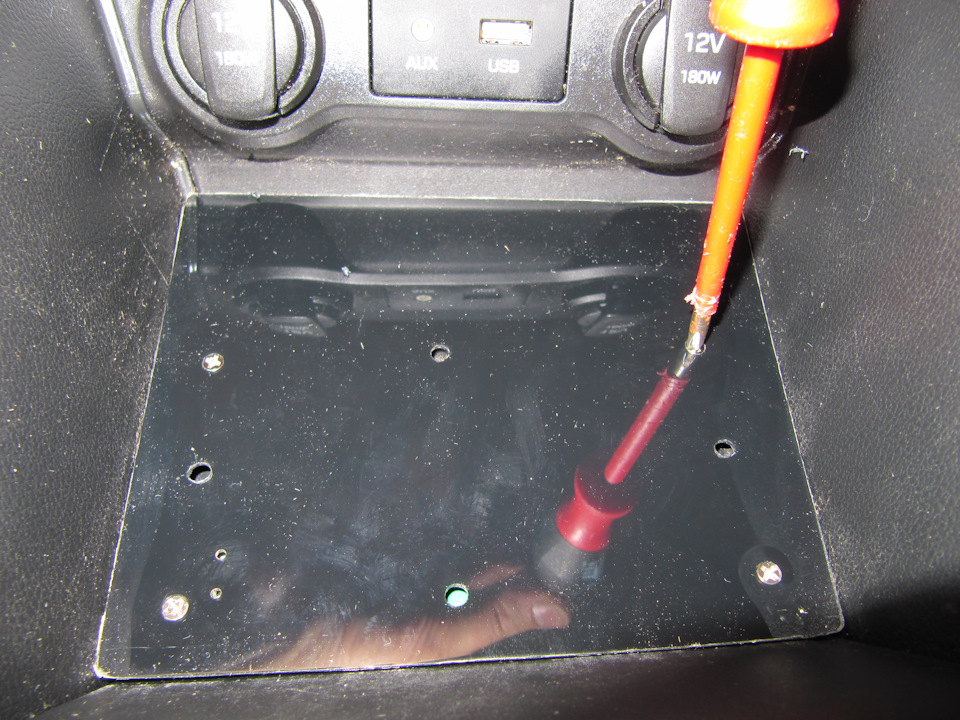

Сверху вся конструкция закрывается листом, как я понял, оргстекла, и прикручивается к поддону четырьмя шурупами.
Провода выводятся к задней части прикуривателя и соединяются в соответствии с полярностью («+» — центр прикуривателя с красным проводом, «-» — стенка прикуривателя, с черным проводом). Так как клемм «папа» «мама» под рукой не оказалось, провода вставил в отверстия клемм прикуривателя, и сверху соединил штатные «папу» с «мамой»

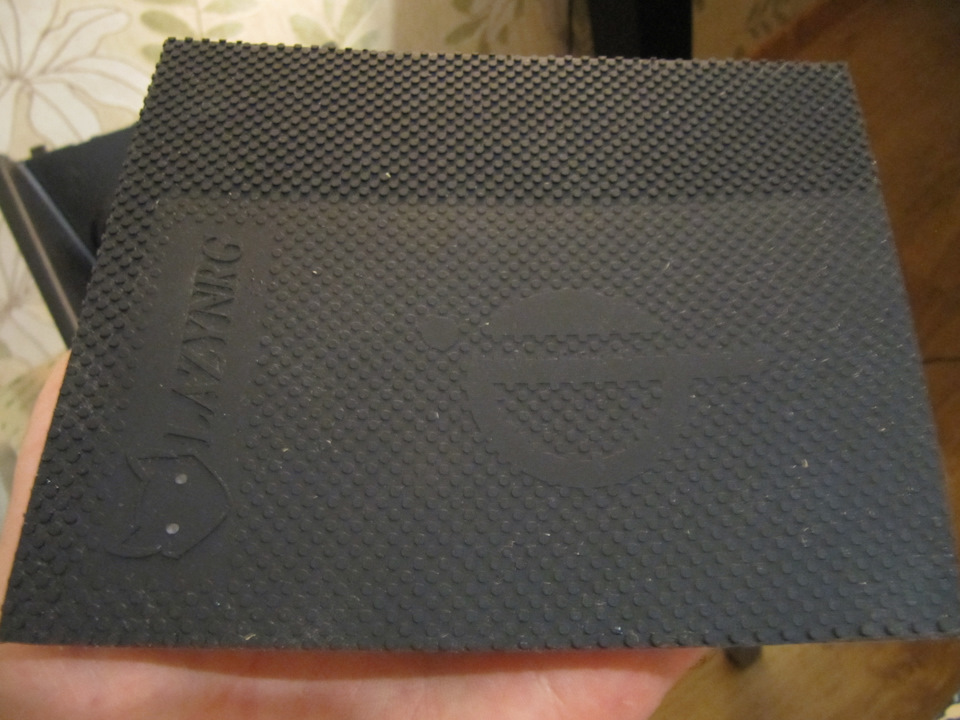

Сверху кладется отлично подогнанный по всем размерам ниши резиновый коврик с названием бренда LAZYNRG и силуэтом морды лица кошки.
Глаза у этой кошки при подаче питания горят красным цветом. Как только передатчик соприкасается с телефоном-приемником, т.е. при зарядке гаджета, глаза меняют свой цвет на синий, удачно сочетающийся с основной подсветкой кнопок.

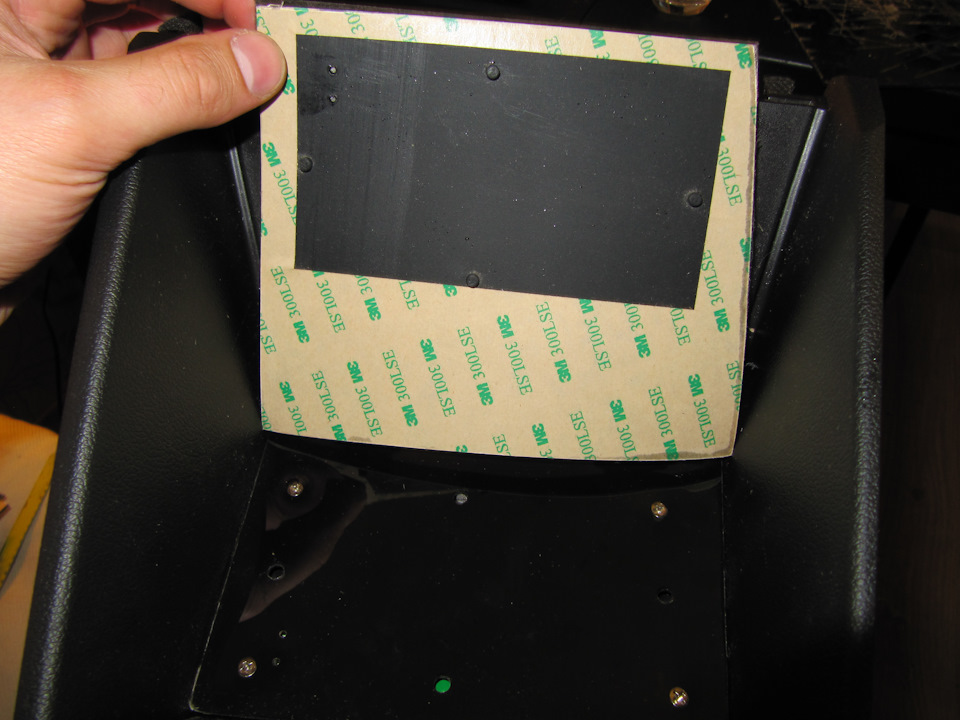

С нижней стороны резиновый коврик имеет двусторонний 3М-скотч, но я не стал ничего приклеивать, так как коврик отлично вставляется выпуклыми частями в отверстия орг-стекла и не двигается

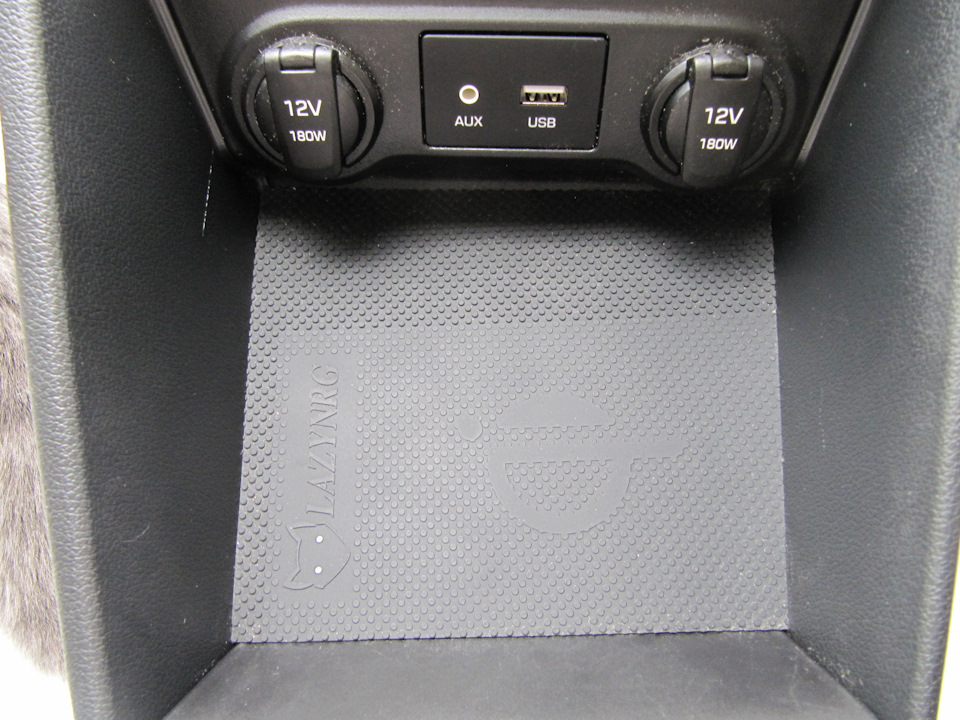

Конечный вариант будет выглядеть следующим образом

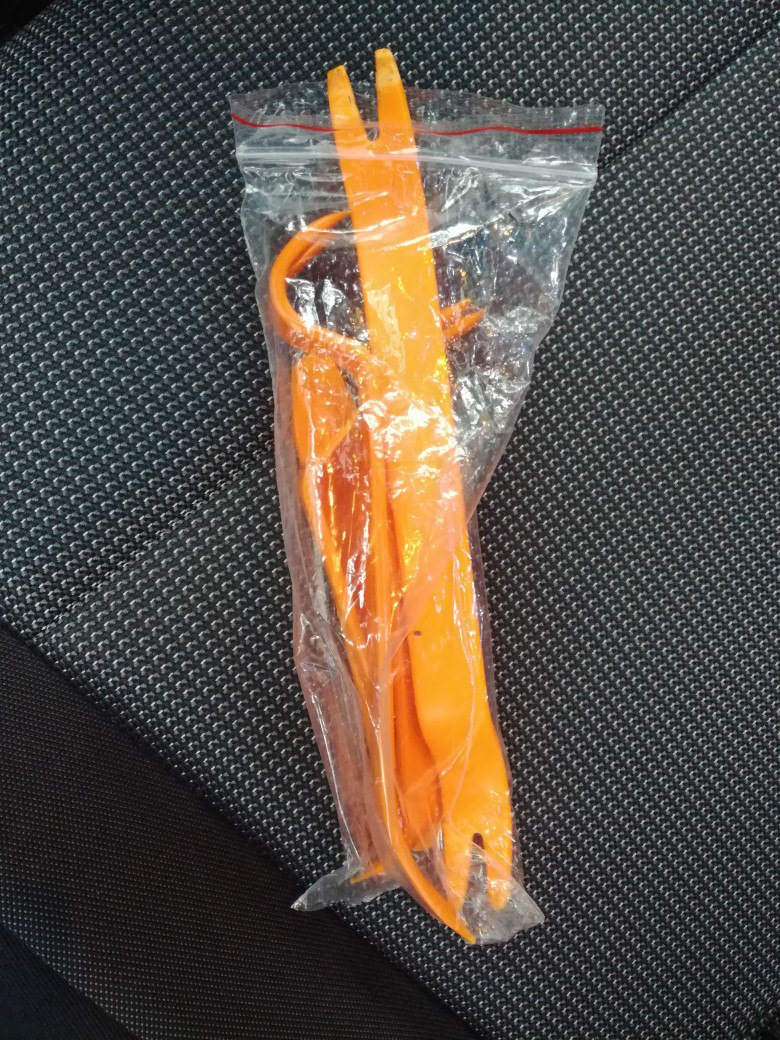

К данному девайсу прилагается комплект лопаток для безопасной разборки пластиковых деталей салона автомобиля
Полную и достоверную инструкцию по установке именно этой части беспроводной зарядки найдете в блоге производителя.
