Кондиционер на 24 вольта в машину

Автокондиционеры на 12/24В, как выбрать можно ли сделать своими руками

Сегодня мы поговорим про автомобильные кондиционеры, но не обычные стационарные, а мобильные на 12/24В работающие от прикуривателя.

В статье будут рассмотрены следующие вопросы:

Надеемся, что статья будет для вас полезной.

Где спрос — там и предложение

Стоя на автомобиле летом в пробке водителей больше всего «достает» жара. Машина от солнечных лучей разогревается настолько, что сидеть в ней практически невозможно. Такую проблему очень хорошо решают климатические системы авто, в конструкцию которых входит кондиционер.

Но такое оборудование – дополнительная «головная боль» водителя, поскольку требует периодического проведения технического обслуживания и устранения неисправностей.

Но все же такое устройство позволяет комфортно себя чувствовать, находясь в машине даже в сильную жару.

Вот только далеко не все авто оборудуются кондиционерами. И касается это не только старых моделей.

Новые машины бюджетного сегмента в базовой комплектации пока редко оснащаются климатической установкой. Вот и приходиться водителям либо мучатся, терпя жару, либо искать альтернативу.

Интересно, что борьба с такой проблемой ведется давно, причем с использованием технических средств.

Самым, пожалуй, первым устройством был небольшой вентилятор, с приводом от 12-вольтового электродвигателя, который запитывался через прикуриватель.

И хоть пользы от вентилятора не много, поскольку он обеспечивает лишь циркуляцию воздуха по салону, большим спросом он пользуется до сих пор.

А где спрос — там и предложение. А поскольку технологии не стоят не месте, то рынок автомобильных аксессуаров пополнился еще одним гаджетом, который, по заверениям, производителей, способен обеспечить прохладу в салоне летом.

Такое устройство называется портативным кондиционером, который работает от прикуривателя.

Кондиционеры от «прикуривателя»

Естественно, сей чудный девайс разработан в Китае, который уже давно отличился изготовлением разных диковинных вещей. Но делают такие устройства уже и в других странах.

По заверениям производителей такой кондиционер способен обеспечить прохладу в салоне, и для этого не нужно что-то переделывать в автомобиле, просто приобретаем устройство, подключаем его к бортовой сети авто, устанавливаем рабочие параметры и наслаждаемся прохладой. Но действительно ли это так, постараемся разобраться.

Итак, побродив по торговым площадкам можно наткнуться на объявление о продаже миникондиционеров для автомобилей, работающих от сети 12 Вольт.

Самое интересное то, что у многих моделей нет конкретного названия, что уже наталкивает на определенные мысли. Ниже показано несколько моделей такого оборудования.

В описании к нему указано, что это портативный тепловой вентилятор с влагоуловителем и кондиционером. Подключается он к прикуривателю и обладает мощностью в 150 Вт.

Это один из самых распространенных видов портативных автомобильных кондиционеров.

Но сразу отметим, что в первую очередь указывается, что это вентилятор, и таким он и является, но дополнительно в нем установлена нагревательная спираль, то есть охлаждать воздух он в принципе не может.

То есть при выборе такого устройства нужно внимательно читать описание к нему игнорируя название.

Вторая модель, предлагаемая на торговых площадках, выглядит так.

Но просмотрев описание и технические характеристики, можно понять, что от первого варианта он отличается только корпусом, а вот «начинка» у них одинакова.

То есть, это тоже надувательство, и обычный вентилятор почему-то называют кондиционером.

Третий вариант, предлагаемый производителями такой.

Особо писать о нем нечего, поскольку он – тоже обычный вентилятор, да еще и с подогревом, который летом будет явно лишним.

Далее более занимательный вариант. Выглядит он так:

Он более массивный, чем первые три представителя. А все потому, что в его конструкции используется не только один лишь вентилятор, а имеется еще и водяной испаритель.

Работает он так: вентилятор гонит воздух через специальный тканевый фильтр, на который постоянно подается вода, то есть он – влажный.

Это действительно позволяет охладить воздух, но очень незначительно, поэтому особо толка от такого оборудования тоже нет.

Существует еще ряд таких вариантов (с водяным испарителем), которые отличаются только внешне, а вот работают одинаково.

А вот действительно занимательный вариант, причем уже не китайского производства, а итальянского:

Это действительно кондиционер, причем работающий от бортовой сети авто, вот только предназначен он для грузовых автомобилей, и для легковых – не подойдет, поскольку оборудование потребляет большое количество энергии и бортовая сеть легковушки просто не выдержит.

К тому, же размещается он на крыше, а в салон заводится только панель управления.

Модель SW CUBE 12V.

Модель заслуживает внимания так как имеет собственный компрессор.

Но если изучить технические характеристики данной модели, то начинаешь понимать, что подходит данный мини кондиционер для грузовых автомобилей, так как потребляемый ток устройства 36 Ампер.

Если поставить данную модель в легковое авто, то ни один предохранитель не сможет выдержать такой нагрузки даже не смотря на то, что в устройстве предусмотрена система защиты аккумулятора.

Почему не получится изготовить портативный кондиционер для авто?

Вообще задумка – очень интересна, вот только на данный момент реализовать ее невозможно. Чтобы разобраться со всем, рассмотрим конструкцию и принцип работы штатного автомобильного кондиционера.

Основными элементами системы кондиционирования авто являются компрессор, испаритель и конденсатор.

Дополнительно в систему включены осушитель и расширительный клапан. Все это соединено в единую герметичную систему, по которой циркулирует хладагент.

Причем указанные составные элементы разбросаны по всей передней части авто, большинство из них установлены в подкапотном пространстве, а испаритель размещен под приборной панелью.

Работает это все так: компрессор приводится в действие от силовой установки (причем он отбирает немало мощности). Работая, этот элемент обеспечивает циркуляцию хладагента по замкнутой системе.

Сначала он, попадает в конденсатор, где переходит в жидкое состояние. Причем этот переход сопровождается активной отдачей тепла в окружающую среду, что и приводит к смене агрегатного состояния хладагента.

После конденсатора хладагент по трубопроводам, через дополнительное оборудование системы, поступает в испаритель.

Там проходит процесс смены состояния вещества – оно снова становиться газообразным. При этом все сопровождается активным поглощением тепла.

А поскольку испаритель размещен под приборной доской, то тепло это он забирает из салона. А забор тепла – это выделение холода, которое затем расходится по салону за счет вентиляторов, установленных перед испарителем.

После испарителя хладагент поступает в компрессор, и весь процесс полностью повторяется.

На схеме наглядно показан принцип работы штатного кондиционера авто:

Из изложенного можно понять, что для нормальной работы кондиционера должен имеется хладагент — вещество, которое очень быстро может менять свое агрегатное состояние (обычно им выступает фреон), причем в достаточном количестве.

Также должна обеспечиваться циркуляция его по системе, которая, в общем-то, не очень маленькая, то есть компрессор должен обладать хорошей мощностью.

И самое главное, хладагенту необходимо куда-то девать забранное из салона тепло.

Существуют, конечно, и монолитные системы. Представителем такой конструкции как раз и является итальянский миникондиционер для грузовиков. У него присутствуют все составные элементы штатного кондиционера, но заключены они в один корпус.

Предположим, что можно создать такую же монолитную конструкцию, работающую от прикуривателя, заправленную фреоном, которая будет еще компактнее и ее можно будет установить в салоне.

Но от этого будет только хуже – хладагент при конденсации будет отдавать тепло в салон, и оборудование будет с одной стороны охлаждать воздух, но с другой — сразу же его и греть. А с учетом того, что от прикуривателя невозможно запитать мощный электродвигатель, который будет приводить в работу компрессор, поэтому циркуляция хладагента будет недостаточно быстрой.

Какая польза может быть от представленных «автокондицонеров»?

Исходя из указанной информации, можно выделить достоинства и недостатки представленных моделей «миниавтокондиционеров» (по заявлению производителей).

У первых четырех моделей преимущество только одно – установить и подключить их действительно не сложно – установили на приборной панели или любом другом удобном месте, вставили штекер в прикуриватель и все.

А вот недостатков значительно больше, и основной из них заключается в том, что они бесполезны, и охладить салон не могут из-за своих конструктивных особенностей.

Только представленная четвертая модель – с водяным испарителем, все же может немного улучшить ситуацию, но очень незначительно. Зато установленный фильтр придется регулярно чистить от пыли.

Отметим, что первые три модели и в качестве нагревателей – бесполезная вещь. А все потому, что хорошо нагреть установленную спираль от прикуривателя не получиться, и приборы будут дуть слегка нагретым воздухом.

Пятая представленная модель – это действительно кондиционер, способный охладить воздух в салоне, причем работает он от бортовой сети. Это и является основным ее преимуществом.

Основной же недостаток ее – она не портативная, и основная часть кондиционера располагается на крыше авто. На микроавтобусе это выглядит так:

В салон же заводится только блок управления и дефлекторы, через которые подается охлажденный воздух:

Но если на грузовых авто и микроавтобусах такое оборудование смотрится приемлемо, то на легковых авто все будет выглядеть неуместно.

Да и для установки такого кондиционера, если нет люка, придется проделывать отверстие необходимых размеров, то есть, по сути, придется испортить кузов машины, причем навсегда, поэтому далеко не для всех установка такого оборудования – приемлемый вариант. К тому же стоимость такого кондиционера – значительная.

Вот и получается, что представленные на рынке «кондиционеры от прикуривателя» для легковых авто – это лишь рекламный ход, в действительности же эффективного прибора пока не существует.

Имеющиеся же гаджеты, кроме варианта, устанавливаемого на крышу, — просто пластиковые коробки с простенькой начинкой, которые никакой пользы не принесут, если их установить в авто.

Обычный вентилятор и то будет более эффективен за счет большего размера лопастей и отсутствию корпуса – меньше элементов будут препятствовать движению воздуха.

Как можно решить проблему самостоятельно?

И все же – проблема жары в салоне остается актуальной. Вентилятор – средство малоэффективное, но он все равно лучше представленных «автокондиционеров».

Действительно обеспечить прохладу может только полноценный кондиционер, использующий хладагент.

В таком случае бороться с жарой можно только путем оснащения авто штатной климатической системой, что очень дорого и придется вносить изменения в конструкцию, или же приобретение авто с установленным кондиционером, что еще дороже и не у всех есть средства на это.

Но можно поступить и проще – самостоятельно изготовить «кондиционер» для автомобиля, работающий от прикуривателя.

Вариантов такого оборудования – несколько, одни из них сделать очень просто, другие чуть сложнее.

Как сделать мобильный кондиционер для автомобиля

Далее рассмотрим два варианта самодельных кондиционеров.

Первый из них будет очень простым. Для его изготовления всего лишь потребуется:

Дальше все очень просто – в крышке проделываем два отверстия. В одно из них устанавливаем и закрепляем вентилятор, а во второе – пластиковое колено, которое будет играть роль раструба для выхода охлажденного воздуха. Получиться должна такая конструкция:

Все – «кондиционер» готов, но для охлаждения воздуха потребуется хладагент, роль которого будет выступать лед. Перед поездкой засыпаем его в емкость, накрываем крышкой и ставим в автомобиле.

Действует все так: вентилятор будет нагнетать воздух в емкость, при контакте со льдом, он будет охлаждаться и выходить в салон через раструб.

Такой «кондиционер» — очень прост в изготовлении, и финансовые затраты будут минимальными, но и эффективность его тоже не высокая, да и время действия – незначительное, пока лед не растает, и вода в емкости не нагреется. Но на пару часов хватит.

Более «продвинутым» можно считать следующий вариант самодельной установки. В плане затрат она обойдется дороже, но и эффективность ее будет значительно выше.

Для его изготовления потребуется:

Имея все это можно приступать к сборке:

В итоге должно получиться примерно такое оборудование:

Его после сборки можно немного «облагородить», сделав более презентабельную внешность.

Теперь о том, как все работает. Хладагентом в таком «кондиционере» тоже выступает лед, а также обычная вода. То есть, засыпаем на дно слой льда, а затем добавляем воду, после этого можно включать прибор в работу.

При этом насос начнет качать охлажденную воду, а установленный на заборнике фильтр не даст попасть внутрь мелким частицам льда.

Вода начнет поступать в радиатор, где и будет происходить теплообмен, при котором воздух возле радиатора будет охлажденным. Именно его и будут подавать в салон установленные вентиляторы.

После прохождения через радиатор вода будет стекать снова на дно сумки.

Поскольку у такой сумки-холодильника стенки – термоизоляционные, то лед не так быстро растает, как в первом варианте «кондиционера», то есть он сможет более длительный срок охлаждать воздух. Наличие радиатора обеспечит улучшенный теплообмен.

Дополнительно такой «кондиционер» можно оснастить устройствами, позволяющими менять скорость вращения вентиляторов, то есть сделать, чтобы было несколько режимов работы.

Достоинства и недостатки самодельных кондиционеров

Такие кондиционеры действительно могут обеспечить прохладу в салоне, причем изготовить их не сложно. Но и недостатков у такого оборудования достаточно:

Конструкция за счет использования емкости получается объемной. То есть придется практически «пожертвовать» одним посадочным местом в авто;

Они не вечно будут обеспечивать прохладой. Лед – не очень хороший хладагент, поскольку он постепенно растает, а образованная вода нагреется и холоду неоткуда будет взяться. При этом насколько хватит одного «заряда» льдом зависит от конструктивных особенностей «кондиционера». Зато такой хладагент – доступный;

Следует заранее готовиться к поездке в жару. То есть, необходимо своевременно запастись требуемым количеством льда, перед тем, как выезжать на дорогу.

И хоть такой «кондиционер» имеет достаточно серьезные недостатки, но все же, они пока что – единственный действенный вариант получить прохладу в салоне летом без использования дорогостоящего оборудования.

А зимой можно значительно увеличить температуру в салоне установив автономный автомобильный отопитель.

Источник

Электро автокондиционер от 12, 24вольт.

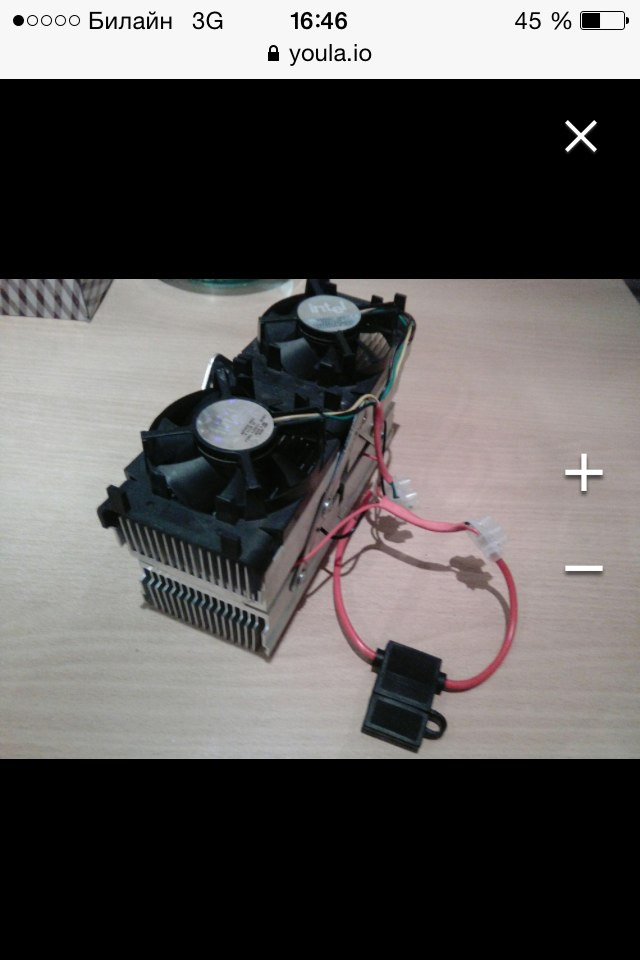

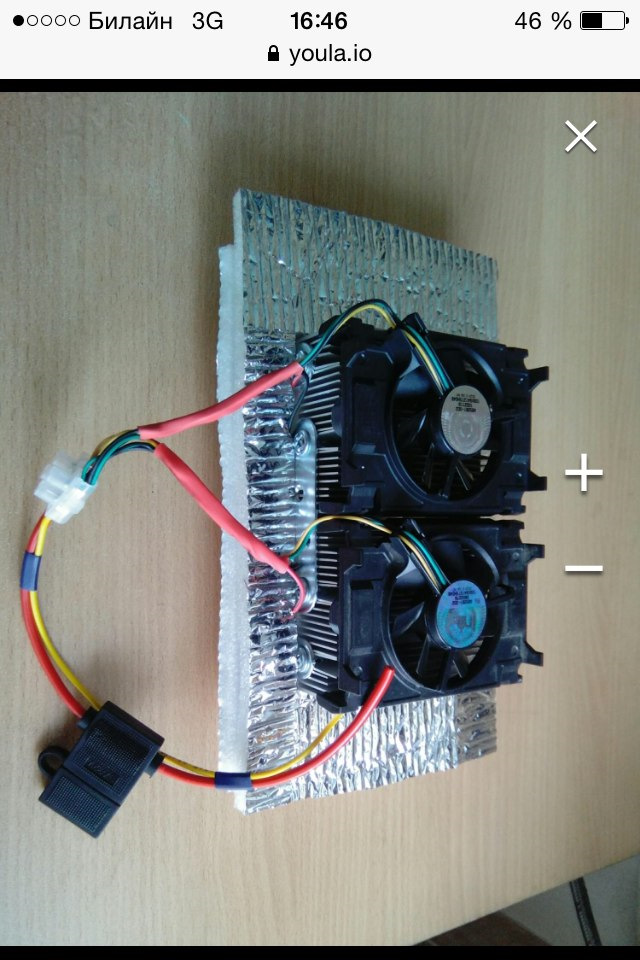

Кто сталкивался с таким кондиционером? Ставится вместо воздушного фильтра. Пишут, что Мини Автокондиционер работает даже не при заведённом двигателе, нет фреона, компрессора, можно установить в любое авто грузовые, легковые, Ваз, приора, нексия, Калина, Гранта, Маз, КАМАЗ, ЗИЛ, Газель.

Лада Приора Седан 2008, двигатель бензиновый 1.6 л., 98 л. с., передний привод, механическая коробка передач — электроника

Машины в продаже

Комментарии 27

Находил на форумах. Элементов нужно в начале 10шт.(4*4см каждый) после выхода на рабочую 6шт. Хороший обдув. И каждый элемент это 4-6ампера. 10*5ампер=50ампер*12=600вт. Выдержит ли генератор?
+Системы в том, что если меняешь полярность он начинает греть.

Сам элемент снижает температуру на 20гр. т.е. если хорошо охлаждать, то и на выходе будет прохлада.

Это работать не будет, а то количество элементов пельтье которое туда надо поставить, по цене выйдет сравни тому что имплантировать родной кондер рт приоры!

Л…не мамонт не вымрет. )))

Элементы Пельтье. По этому же принципу работают автохолодильники, но стоит учесть объём автохолодильника! Он несравним с салоном авто в окна которого палит солнце. Работать не сможет — тут чисто развод на лоха. Чудес не бывает. Даже в домашних холодильниках используется фреон + компрессор, хотя объём холодильника всё-же меньше, чем салон авто… Отсюда вывод — автохолодильники это максимум с чем справится модуль Пельтье…

4 радиатора от процессора и 2 кулера от них же, проавда как эти 2 вентеля дуют сквозь глухой радиатор в салон — неизвестно. Можно попробовать поставить радиаторы ребрами вдоль, чеб воздух проходил

Не стоит заморачиваться по поводу этой ерунды
