турбина VS компрессор… А на чьей стороне Вы?!
При работе с одной интересной машинкой задался я вопросом: «Что отличает компрессор от турбины, или наоборот?! Как Вы знаете — от перестановке слагаемых — сумма не меняется…»
Немного проплыв по просторам интернет океана приплыл к следующему…:
Турбина – ротационный двигатель, особенность которого заключается в беспрерывной работе. Ротор преобразует кинетическую энергию пара, газа или воды в механическую. Сегодня турбины активно применяются в качестве основного элемента привода самых различных транспортов (наземных, морских и воздушных). Как бы это не казалось невероятным, но попытка создать механизм, похожий на современную турбину, была предпринята еще до нашей эры. И лишь в конце 19 века с развитием термодинамики и машиностроения стали появляться паровые турбины, отличающиеся в первую очередь высокой функциональностью.
А компрессор, в свою очередь, может быть разным и применяться в самых различных областях промышленности. Он необходим для сжатия и подачи газов (в том числе воздуха) под давлением. Это устройство были придуманы для того, чтобы заметно повысить максимальную мощность двигателя, ведь в камеру сгорания нагнетается больше воздуха. В результате в цилиндр попадает больше топлива, что в свою очередь означает то, что конечная цель достигнута. Для наглядности можно привести некоторые цифры: в среднем компрессор позволяет добавить мощности примерно на 46 процентов (плюс 31 процент крутящего момента). Сейчас эти устройства активно применяются для увеличения мощности двигателя как легковых, так и грузовых автомобилей. На сегодняшний день компрессоры являются наиболее оптимальным и экономичным вариантом для тех, кто хочет увеличить мощность двигателя, прибавить ему определенное количество лошадиных сил.
Сравнение турбины и компрессора
И так, подведем итог — отличие компрессора от турбины заключается в следующем:
= Компрессор обеспечивает правильную работу двигателя (бесперебойное сгорание примеси).
= Турбина не влияет на потерю лошадиных сил (общая выходная мощность силового агрегата).
= В степени сложности установки и настройки устройства. В этом плане преимущество у компрессора.
= Турбина требует подвод масла, что влияет на всю работу автомобиля.
= За турбиной придется постоянно ухаживать и проводить диагностику.
= Турбина устанавливается напрямую в двигатель, а компрессор является самостоятельным устройством.
= Компрессор имеет фиксированную мощность, а работа турбины зависит от оборотов автомобиля.
= Турбина способна разогнать автомобиль на большую скорость, чем компрессор.
= Компрессор расходует больше топлива с меньшим КПД, чем у турбины.
= Компрессор можно подобрать под любую модель автомобиля, а у турбины небольшой выбор.
= Стоимость самой турбины и ее установки выше цены компрессора.
Я отдаю своё предпочтение компрессору! А Вы? Интересно Ваше мнение!
Мира, добра, любви, скорости, ДРАЙВА и ровных дорог без камер и «представителей закона»!)))))

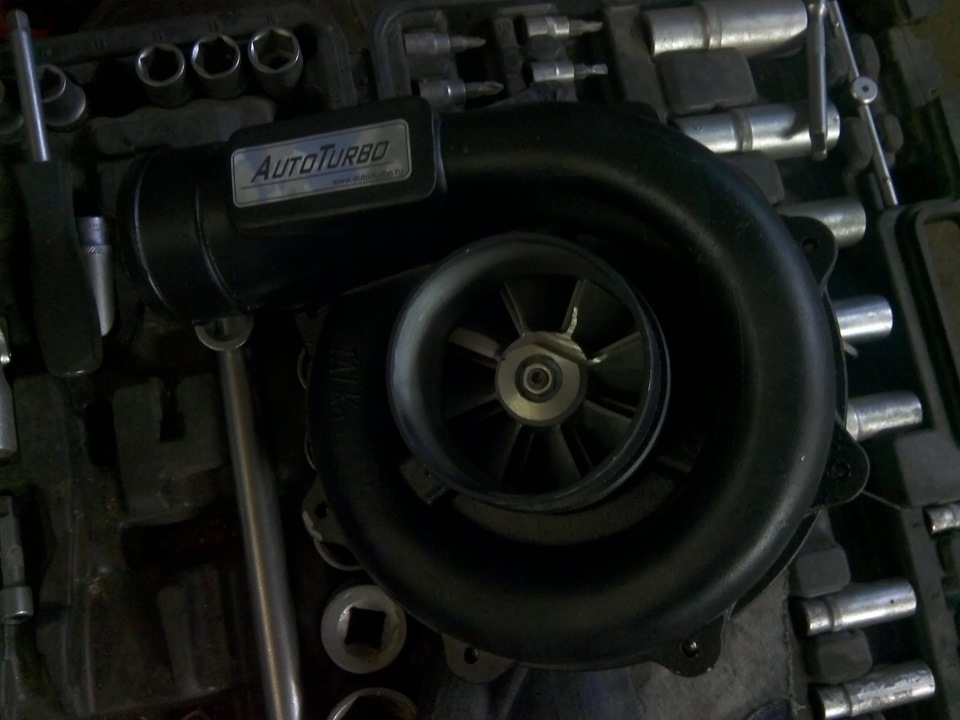

Компрессор Автотурбо (моя маленькая турба)
Итак, долгожданная запись о чуде российского производства — Питерском компрессоре ПК 23-1. К покупке данного устройства я основательно подготовился — поставил вал Нуждин 10.42, также были куплены форсунки, так называемые «Волговские» (Форсунки топливные Bosch 0 280 158 107 «Волга»). Кроме того до этого мне делали ремонт ГБЦ (прогоревший клапан) и перебирали коробку. Машина была полностью в боевом состоянии так сказать. Начал искать варианты где купить и кто это будет ставить. Со вторым проблем не возникло, так как в Самаре есть сервис который занимается тюнингом — Mb-спорт (у них я ставил распредвал), и он даже указан в качестве оффициального дилера компрессоров «Автотурбо» в Самаре. А вот с первым были опасения нарваться на подделку. Посмотрев список рекомендуемых производителем магазинов выбор пал на www.shop-tuning.ru. Там было (да и сейчас есть) отличное предложение за 22к рублей «Компрессор SUPERCHARDGED 0,5 bar для ВАЗ 2108-2112 8 клапанный + УСТАНОВОЧНЫЙ КОМПЛЕКТ».
ПРЕИМУЩЕСТВА
1. ЦЕНА
2. Высококачественные силиконовые патрубки
3. Прочные ХРОМИРОВАННЫЕ трубы
4. Подарок — брелок на выбор.
Спецификация:
ОРИГИНАЛЬНЫЙ Нагнетатель АВТОТУРБО серии ПК23-1. (1шт) (Будьте внимательны, в интернете появились китайские подделки!)
Кронштейн нагнетателя. (1 шт)
Приводной ремень. (1 шт)
Патрубок гофрированный. (1 шт)
СИЛИКОНОВЫЙ Патрубок 90 градусов. (2 шт)
СИЛИКОНОВЫЙ Патрубок переходной. (1 шт)
ХРОМИРОВАННЫЕ Трубы (3 шт)
Хомуты (6 шт)
Оплатил через Qiwi кошелек и стал ждать посылки. Пришло быстро, в течении недели. Получив в транспортной компании заказ скорее побежал на установку.
Для начала мастер взял мой компрессор и крепление входившее в комплект и решил его «примерить» для начала на снятый двигатель. Это делалось для проверки длины ремня, так как люди часто жалуются что комплектный ремень не подходит и приходится бегать по магазинам и искать нужной длины. У меня был 6PK1000, то есть 6 ручейков и длина 1000мм.
После удачной «примерки» мастер позвонил мне и назначил время установки. Да начнуться фотки!

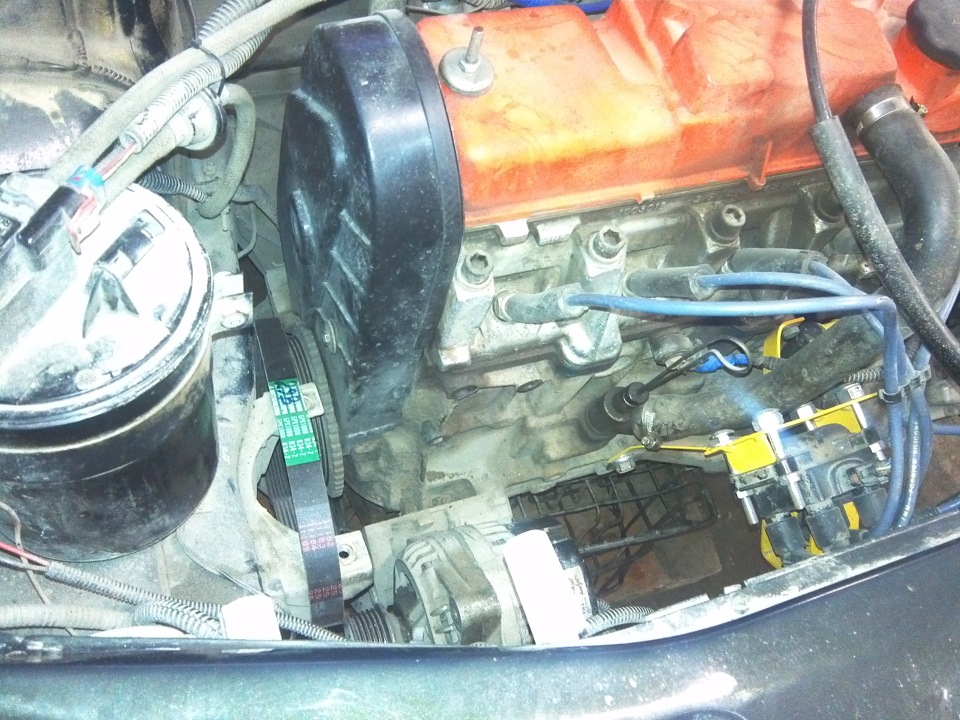

Сначала я хотел поставить компрессор самостоятельно, но по причине того что что на 10ом семействе ремень компрессора проходит вокруг правой подушки двигателя, которую необходимо снимать, я от своей идеи отказался и решил довериться профессионалам.
Как обычно бывает все прошло не совсем гладко — крепление компрессора пришлось стачивать, так как оно неплотно прилегало к двигателю, воздушный фильтр не хотел налезать на вход компрессора, в комплекте не хватило патрубка 90 градусов на ДМРВ. Исправив все проблемы я получил вот это:
После установки залили базовую прошивку под «Волговские» форсунки и компрессор и поехали обкатывать. Тут то и началось самое интересное. Машину стало просто не узнать — быстрая, приемистая и еще этот прикольный свист компрессора после 3000 оборотов, с этих оборотов машина начинает валить. И валит она до 6000, затем срабатывает отсечка, так как компрессор от больших оборотов очень быстро развалится, а точнее развалятся подшипники и порвутся ремешки. На мой вопрос — «Сколько же получилось «лошадок» в моем железном коне?» мастер показал график массового расхода воздуха. Пик расхода — 450 кг\ч был на второй передаче и оборотах 5500. Это получается около 140-150 л\с. Довольный такому приходу расплатившись с мастером (вышло около 7к за установку и настройку) я отправился домой, так как был уже вечер (потратил я почти целый день). На следующий день я решил внести в конструкцию некоторые изменения.

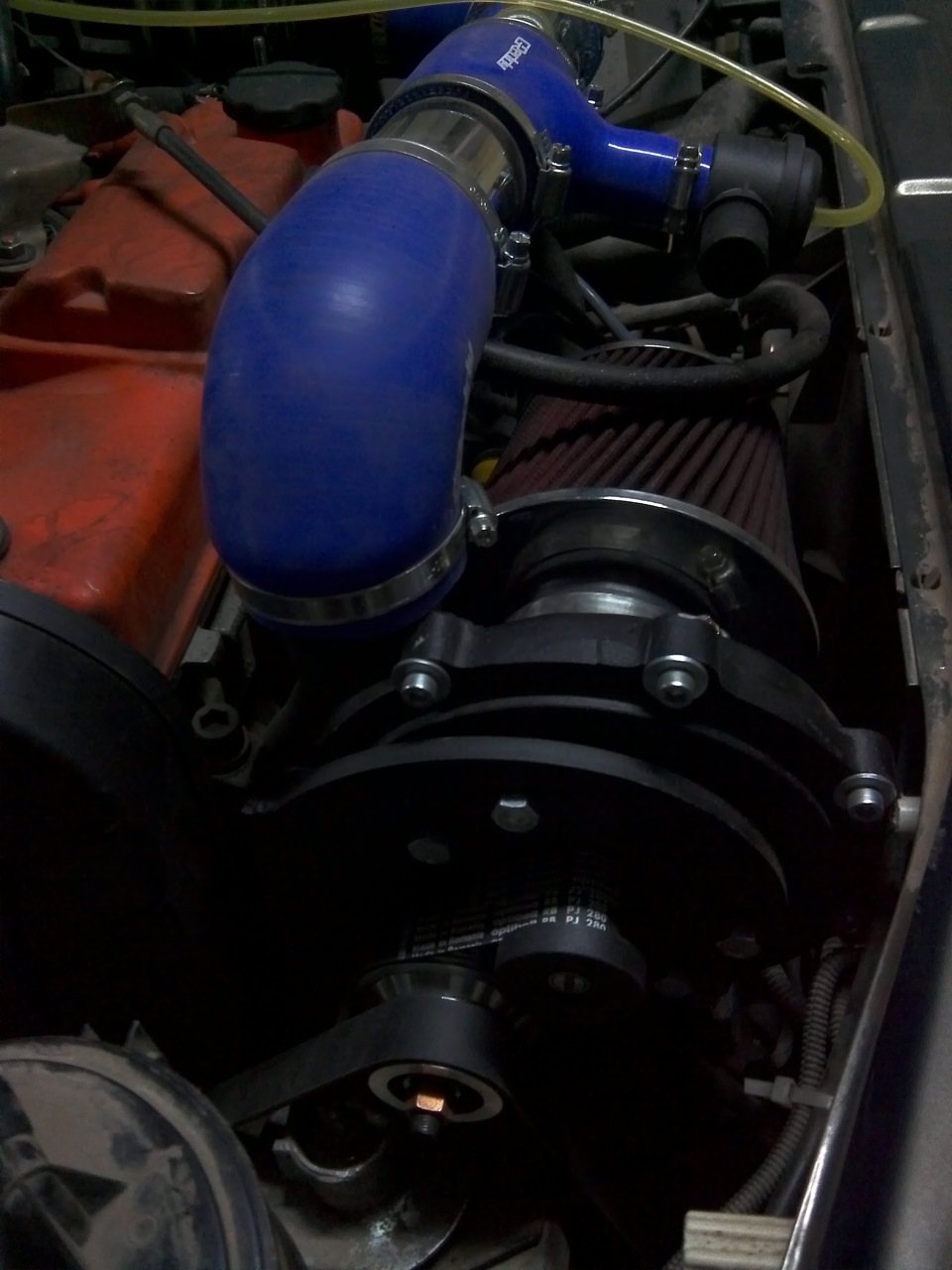

Стандартная гофра с ДМРВ на дроссель мне не нравилась, кроме того она бы раздувалась от давления и долго бы не прожила. Поэтому я ее обрезал, докупил силиконовый патрубок и хромированную трубу. Получилось так:
На этом моя запись заканчивается, дальнейшие модификации и новости о компрессора читайте в следующих записях. Ставим лайки 🙂
Компрессор Auto Turbo. Кит комплект. Установка, проблемы, боль и десятки потраченных тысяч.
Приветствую, уважаемые читатели!
В данной записи разговор пойдет о компрессоре, точнее о кит-комплекте от компании AutoTurbo. Мысли по этому поводу у меня ходили очень давно, и тут подвернулась возможность взять. Взвесил я все плюсы и минусы, прикинул свои средства и заказал эту неведомую для меня вещь — установочный комплект с компрессором ПК23-1. Думаю, как раз в отпуск пойду и поставлю. Забегая вперед — денег ушло в 2 раза больше чем планировал и ставилось это все долго из за определенной нехватки времени.
Итак, компрессор был заказал 31 июля, со скидкой — весь комплект за 19000. неделя ожидания и я счастливый несусь в транспортную компанию
В комплекте — сам компрессор, ремень приводной, патрубки металлические, пара резиновых углов 90 градусов, еще какой то резиновый рукав, кронштейн для установки и… все. По факту из всего этого пригодилось только сам компрессор и кронштейн.
дополнительно были куплены — форсунки бош 107 (от волги), распредвал Нуждин 10,42, разрезная шестерня, блоу-офф, фильтр нулевого сопротивления.
Потом этого всего оказалось мало и дополнительно пришлось докупать — силиконовые патрубки, свечи, ВВ-провода, металлические трубы, мозги (да да, кто бы мог подумать), датчик абсолютного давления… И что то еще.

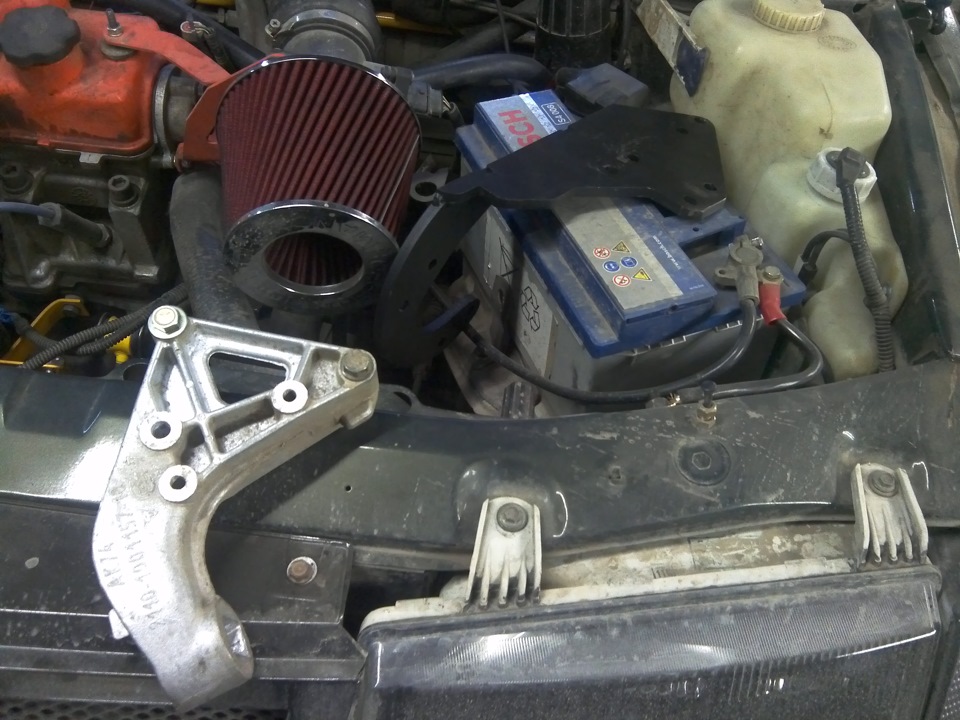

При установке проблемы возникли моментально. Началось все с того, что компрессор неплотно прилегает к кронштейну, напильник в помощь. Затем — у кронштейна есть 2 способа крепления — выше и ниже. Если ставить ниже то компрессор упирается в телевизор. Если ставить выше то приводной ремень который в комплекте — короткий. Ну, само собой понятно что ремень купить дешевле чем пилить телевизор.
Далее, все что было в комплекте для установки — вообще не то. Слабо я представляю как на ЭТОМ собрать нормальную впускную трассу. Поэтому был «окей гугл», найдено оптимальное изображение прокладки впускного тракта и пошел закупаться всем необходимым.
Площадка для блоу-оффа была вварена в трубу с помощью аргонной сварки.
Запилены волго-форсы, встают на место родных, рампа становится чуть выше, может на 1-2см. Было изобретено офигительное крепление))
В итоге спустя еще неделю все детали на своих местах. По поводу ремня расписывать не буду, скажу что сейчас у меня стоит 6РК938. В комплекте был 6РК894, его катастрофически не хватало.
Далее — прошивка. Но первое время катался на родной. Как уверяли производители — компрессор и вал прошивки не требовали. И, да, оно ехало… Пока не пробило прокладку ГБЦ. А это еще 5 тысяч ремонта…
Прокладку сменили, надо прошиваться. Договорился я с Сергеем Белоглазовым. Тут выплыл еще один момент — он сказал что на ДМРВ это все корректно не отстроить и нужно переводить машину на ДАД. Сказал купить ДАД от дизельной газели с двигателем камминс, в этом датчике уже совмещен ДАД И ДТВ.
Датчик был куплен за 2500
Разъема я к нему так и не нашел… Поехал к Сергею. Встретили меня вот такие забавности:
Далее все было обговорено, что он ставит датчик потом звонит мне и едем кататься. Прошло 2 дня, звонит Сергей и говорит что у меня мозги Январь 7.2+. Который не откатывается в онлайне… И нужен обычный 7,2… Предложил что он найдет у кого нибудь сгоревшие, отремонтирует и на них откатаем. Я немножко приуныл и решил купить новый январь… Ой как же его оказалось непросто найти… Внешне я не понял как отличаются блоки, поэтому открыв сайт чиптюнер пошел я смотреть по версиям прошивок. На складе автоваза нашел один единсвенный 7,2 среди 7,2+… По цене… 11650! Наступила безысходность. Но я все таки купил.
В итоге — датчик запилен, мозги вставлены и откатаны
К сожалению не без глюков, часто при запуске авто задирает обороты до 2,5к. Заглушишь-заведешь, все норм. Думаю это тоже можно будет исправить.
Что мы имеем в итоге — таз поехал, я бы сказал что бодрее чем большинство других машин. На первой на газе в пол тупо шлиф. На второй уже чувствуется такая хорошая уверенная тяга после 3к оборотов. По БК разгон 9,7 секунды. Верить нельзя, но рейслоджика нет. Будем считать что это правда))) Если еще научиться не буксовать на 1 передаче то думаю разгон можно еще ускорить и сделать около 9 секунд. Но ощущения непередаваемые 😀 особенно от лиц людей, которые не ожидают от автоваза такой прыти)
Что вышло по деньгам — на вскидку из того что вспомню:
Кит-комплект с компрессором: 19000
вал и шестреня — 5000
блоу офф — 3000
фильтр, впускная трасса — 5000
мозги и прошивка — 21000
Замена прокладки ГБЦ — 5000
Итого вышло порядка 60000 рублей. Да, я сумасшедший. И не жалею об этом!
Любителям — турбо — друзья, каждому свое. И неизвестно что было бы лучше и дешевле. Я выбрал для себя этот путь. Путь компрессора.
Матчасть по Компресорам, турбо, твинтурбо, и тд
Всем доброго дня, приятного аппетита.
По причинам частых вопросов мне в личный ящик, я решил произвести маленький ликбез, поехали
Сегодня будет небольшой пост, в котором я расскажу не про какой либо двигатель, а про комбинированную систему наддува.
Сейчас у каждого производителя есть турбодвигатели. И у каждого из них есть свои плюсы и минусы — плюсы я думаю все знают, поэтому о минусах: это лаг или турбояма. Турбояма — это недостаток давления наддува при низких оборотах двигателя и, соответственно, низком количестве выхлопных газов, раскручивающих крыльчатку турбины. О компенсации такого провала мы сегодня и поговорим.
Помимо турбины (улитки) воздух так же можно нагнетать компрессором (SuperCharger), подсоединенным непосредственно к коленвалу.
Он создает сравнительно небольшое давление в цилиндрах и не способен давать такую отдачу как газотурбинная система. Основной недостаток в том, что из за конструктивных особенностей порог давления невысок и излишки воздуха попадают назад сквозь роторы. Этот эффект можно уменьшить за счет подгонки роторов или за счет громоздких многоуровневых систем. В основном компрессоры используют для увеличения мощности в зоне малых и средних оборотов. В одиночку данная система не очень эффективна и понижает КПД двигателя.
Но если применять компрессор как средство достижения оптимального давления на низких оборотах вкупе с улиткой, то они очень удачно дополняют друг друга. Скажете ненадежно? Вполне надежно) Смотрите:
Пока двигатель работает в зоне оборотов, где турбина не создает нормальное давление, за нее это делает компрессор, подавая сжатый воздух в систему еще до турбины. Но при увеличении оборотов турбина раскручивается и при достижении определенного давления компрессор выключается из системы и воздух идет в обход него сразу к турбине.
Вся система работает по следующей схеме:
здесь все наглядно представлено.
Так же я нашел информацию про наддув, про который не слышал ни разу в жизни, думаю здесь тоже мало кто знает про такую штуку как резонансный наддув.
Постоянное давление в момент впуска не обязательно — достаточно «продавить» прямо перед закрытием клапана.
Для кратковременного повышения давления вполне подойдет волна сжатия, «гуляющая» по впускному трубопроводу при работе мотора. Достаточно лишь рассчитать длину самого трубопровода, чтобы волна, несколько раз отразившись от его концов, пришла к клапану в нужный момент. Теория проста, а вот воплощение ее требует немалой изобретательности: клапан при разных оборотах коленчатого вала открыт неодинаковое время, а потому для использования эффекта резонансного наддува требуются впускные трубопроводы переменной длины. При коротком впускном коллекторе мотор лучше работает на высоких оборотах, при низких оборотах более эффективен длинный впускной тракт. Переменные длины впускных трубопроводов можно создать двумя способами: или путем подключения резонансной камеры, или через переключение на нужный впускной канал или его подключение. Последний вариант называют еще динамическим наддувом. Как резонансный, так и динамический наддув могут ускорить течение впускного столба воздуха. Эффекты наддува, создаваемые за счет колебаний напора воздушного потока, находится в диапазоне от 5 до 20 миллибар
Для тех кто плохо понял, что написано видео на примере двигателя Volkswagen:
Отличие biturbo от twinturbo.
Многие заблуждаются, считая эти системы турбирования принципиально разными!
Твин-турбо и БиТурбо-это лишь разные коммерческие названия системы наддува, состоящей из 2-х турбин.
Название не отображает схему работы турбин (параллельное или последовательное(секвентальное)
Например, Мицубиши 3000 VR-4 имеет название TwinTurbo, там V6 и две турбины, каждая из которых питается от своих 3 цилиндров и дует в общий коллектор. Аналогично на Ауди S4 2.7, но там уже в названии BiTurbo.Аналогично на Мазере Джибли или Кватропорте.
На Тойоте Супра TwinTurbo рядная шестерка, и турбины там работают в хитром порядке, включаясь и выключаясь с помощью специальных перепускных клапанов(последовательно-параллельная схема)
На Субару В4-там две турбины, но работают они секвентально: на низких оборотах работает одна-маленькая-турбина, на высоких к ней подключается вторая-большая.
Би-турбо (biturbo) — система турбонаддува, состоящая из двух последовательно включаемых в работу турбин. В такой системе применяют 2 турбины, одну маленького размера другую большого, сделано это потому, что маленькая турбина раскручивается значительно быстрее, и вступает в работу первой, затем, при достижении более высоких оборотов мотора, раскручивается вторая, большая турбина, идобавляет значительно больший воздушный заряд. Таким образом прежде всего минимизируется лаг, образуется достаточно ровная разгонная характеристика автомобиля без рывка, свойственного большим турбинам, и достигается возможность использовать большие турбины на двигателях устанавливаемых в автомобилях предназначенных не только для езды по гоночным трассам, но и по городским дорогам, где возможность крутить мотор постоянно есть не всегда, а получить больше мощности с мотора небольшого объема имеет смысл, по каким либо причинам, например связанным с законодательством по налогам данной страны на литраж мотора. Системы би-турбо весьма дороги, и по этому их установка, как правило в серийном производстве, производится на автомобили высокого класса, типа MASERATI или ASTON MARTIN (там компрессоры).
Такая система может быть установлена как на двигатель V6, каждая турбинабудет висеть на своей головке по выхлопу, впуск общий, так и на рядном моторе например рядная 4-ка, в этом случае турбины можно включить по выхлопу как параллельно, 2 цилиндра на одну, 2 на другую, так и последовательно — сначала большая турбина, потом маленькая. Встречаются так же варианты, когда к маленько турбине подходит выхлоп только с 2-хцилиндров, а к большой соответственно с 2-х оставшихся, и с выхода малой турбины.
Твин-турбо (twinturbo) — в данной системе в отличии от системы би-турбо, основной задачей является не снизить лаг, а добиться большей производительности по прокачиваемому воздуху либо большего давления наддува. Производительность по прокачиваемому воздуху необходима, в случаях когда мотор работая на высоких оборотах, потребляет воздух больше, чем турбина способна обеспечить, таким образом возможно падение давления наддува. В системах Twinturboприменяются две одинаковые турбины. Соответственно производительность такой системы в 2 раза больше чем системы состоящей из одной турбины, при этом если применить 2 небольших турбины которые по производительности будут равны одной большой, то можно достигнуть эффекта снижения лага, при идентичной производительности. Существуют так же ситуации, когда производительности имеющихся в наличии больших турбин, оказывается недостаточно, например при построении моторадрэгстера, тогда так же используется комбинация из 2-х турбин. Данная схема как и вариант biturbo может работать как на двигателях с Vобразным развалом головок, так и на рядных двигателях. Варианты включения турбин такие же как и в битурбо.
Существуют так же системы состоящие из 3-х и более одинаковых турбин, результат преследуется тот же что и в twinturbo. Такие системы в гражданском применении как правило не имеют распространения, и применяются как правило, для построения мощных спортивных моторов а, для автомобилей участвующих вдрагрэйсинге.
В современных турбированных двигателях (в частности RRS V8 дизель) турбины имеют изменяемую геометрию крыльчаток. Это минимизирует проблему турбоямы и даёт высокий потенциал турбонадувва уже на самых низких оборотах коленвала двигателя. Кроме того этодобавляет экономию топлива
Чем же отличаются друг от друга турбина и компрессор? Компрессор – это механический нагнетатель, который приводится в движение, как правило, ремнем (то есть так или иначе нагнетатель соединен с двигателем). Турбину же раскручивают выхлопные газы: они крутят одну крыльчатку, соединенную валом с другой, которая, собственно, и «всасывает» воздух в мотор.
Имейте в виду, что установка любого из двух типов нагнетателей в рамках тюнинг-проекта потребует серьезных изменений в моторе. Придется кардинально дорабатывать впускную систему (а в случае с турбиной – и выпускную), возросшие нагрузки на мотор заставят раскошелиться на более прочную поршневую группу, на иные клапаны и т.д. Отдача будет высокой, но если вы не готовы к серьезным финансовым вложениям, то лучше спасовать.
Механические компрессоры бывают трех основных видов: центробежный, типа Roots и типа Лисхольм (винтовый). Центробежный компрессор гонит воздух через свой корпус подобно турбине, с помощью крутящейся крыльчатки – это наиболее распространенный тип компрессоров в мире тюнинга. Компрессор типа Roots считается «объемным» нагнетателем, в нем два ротора крутятся в разные стороны, сжимая воздух на выходе из агрегата. Последний тип – винтовый – встречается довольно редко (такие агрегаты выпускает, к примеру, специализирующаяся на производстве компрессоров для двигателей Mercedes-Benz компания Kleemann). Функционирует такой компрессор почти как мясорубка, с единственной разницей, что в нем два винта, которые, соприкасаясь, двигаются в унисон. Любой компрессор заметно поднимает мощность двигателя, единственный недостаток – большие энергозатраты, турбина все-таки эффективнее.
Турбины особым разнообразием не отличаются. Они работают по принципу центробежного компрессора, не без нюансов, впрочем. Недостаток турбонаддува – «инертность» агрегата, какое-то время он «не хочет» раскручиваться и развивать требуемое давление (это явление называется турболагом, турбоямой). Борьба с турболагом привела к тому, что автопроизводители и тюнинг-ателье вместо одной большой турбины (серьезно повышающей мощность, но бесконечно долго раскручивающейся) стали применять две – одну небольшую и вторую, более крупную. Одна добавляет живости двигателю на низких оборотах, а вторая обеспечивает бурное ускорение в зоне повышенных оборотов. Кстати сказать, некоторые фирмы в целях борьбы с турболагом начали выпускать нагнетатели с изменяемой геометрией… Турбина всегда снабжена перепускным клапаном, который стравливает избыточное давление (например, при резком закрытии дроссельной заслонки), а также вейстгейтом, который позволяет регулировать давление наддува (тем самым, повышая или снижая мощность; буст-контроллер позволяет делать то же самое, не выходя из машины). Эксплуатация автомобиля с турбиной предполагает соблюдение нескольких простых правил: во-первых, нужно заливать качественное масло, а также следить за его количеством и вовремя его менять, во-вторых – нельзя сразу после остановки глушить двигатель, от 30 секунд до минуты он должен поработать на холостом ходу, иначе подшипники со временем заклинят (если совсем невмоготу, то можно установить турбо-таймер, который по прошествию определенного количества времени сам выключит двигатель, позволяя владельцу авто сразу же отправиться по делам).
кстати, у меня в гараже находится один компресорный автомобиль — альтеза и второй турбированный, это Эвик)
