Компрессор для стационарной установки в автомобиль
Стационарная установка компрессора
У обычного компрессора, лежащего в сумке в багажнике, существует ряд «проблем»:
1. Сумка компрессора постоянно занимает место в багажнике.
2. Чтобы им воспользоваться, нужно достать из сумки и подключить к аккумулятору.
3. После использования, нужно потратить время на упаковывание компрессора обратно в сумку.
Проблемы это, конечно, не существенные, но со временем надоедает 🙂
Оптимизируем процесс, установив компрессор стационарно, и выведя быстросъемный разъем в лючек заливной горловины бензобака.
Сначала готовим компрессор(делаем из обычного беркута PRO версию):

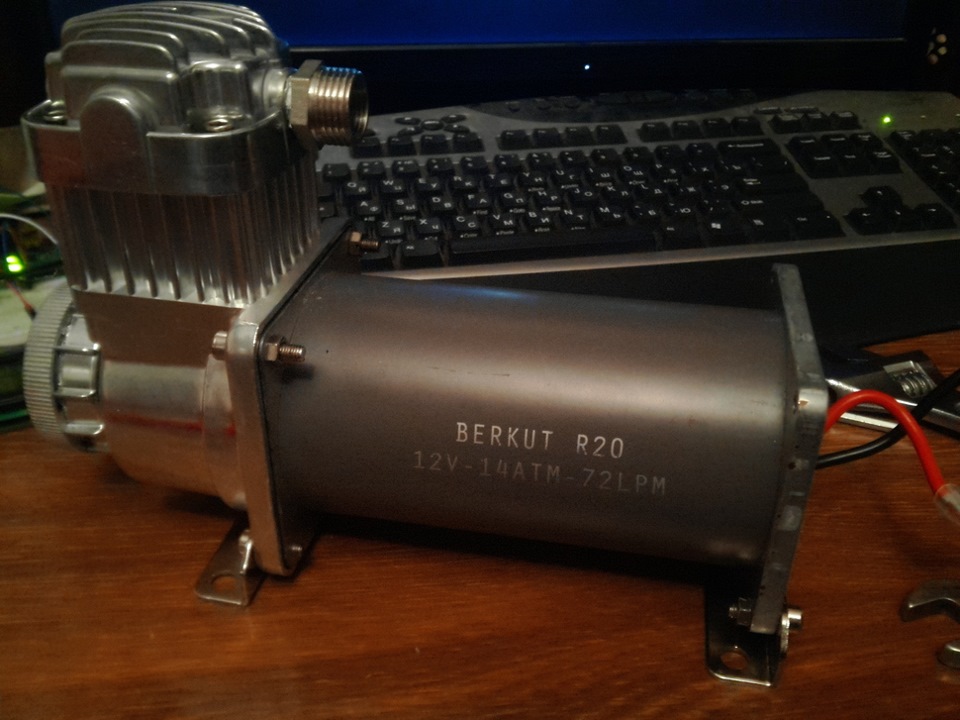

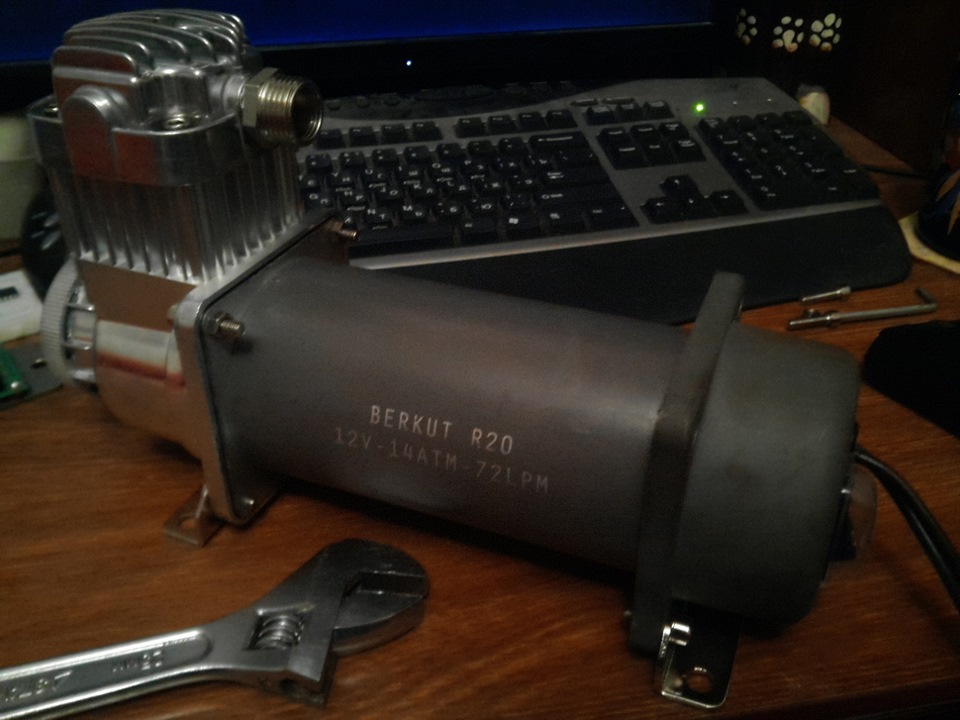

1. Берем 20ый беркут и снимаем его с платформы на резиновых виброножках. Откручиваем родную трубку подачи воздуха. Получаем:

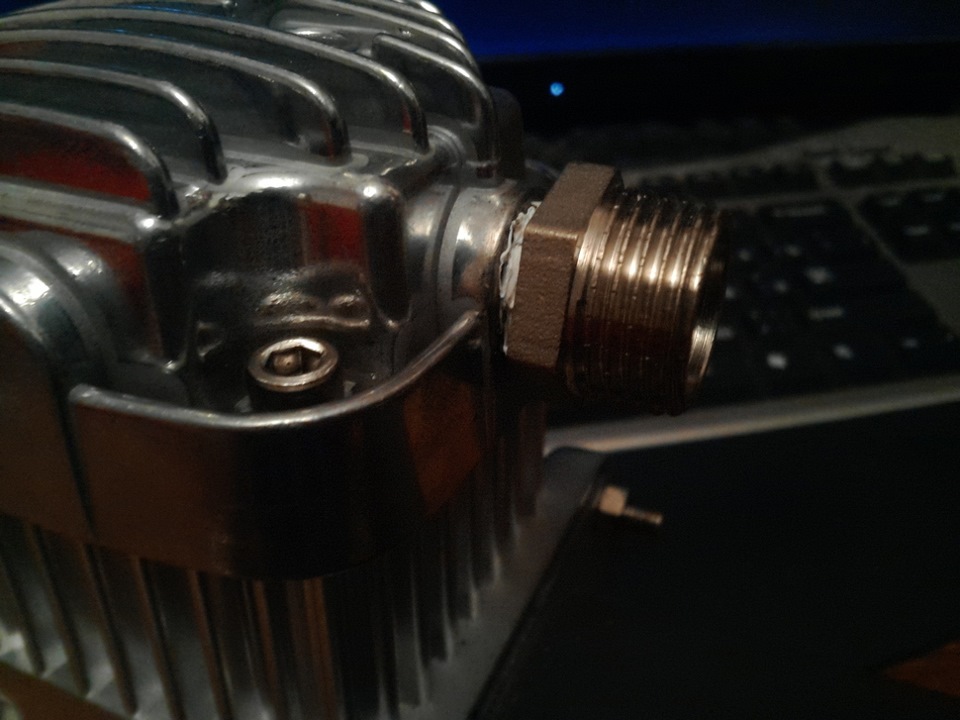

2. Вместо родной трубки вкручиваем переходник с 1/4 на 1/2
3. Снимаем пластиковую крышку с кнопкой

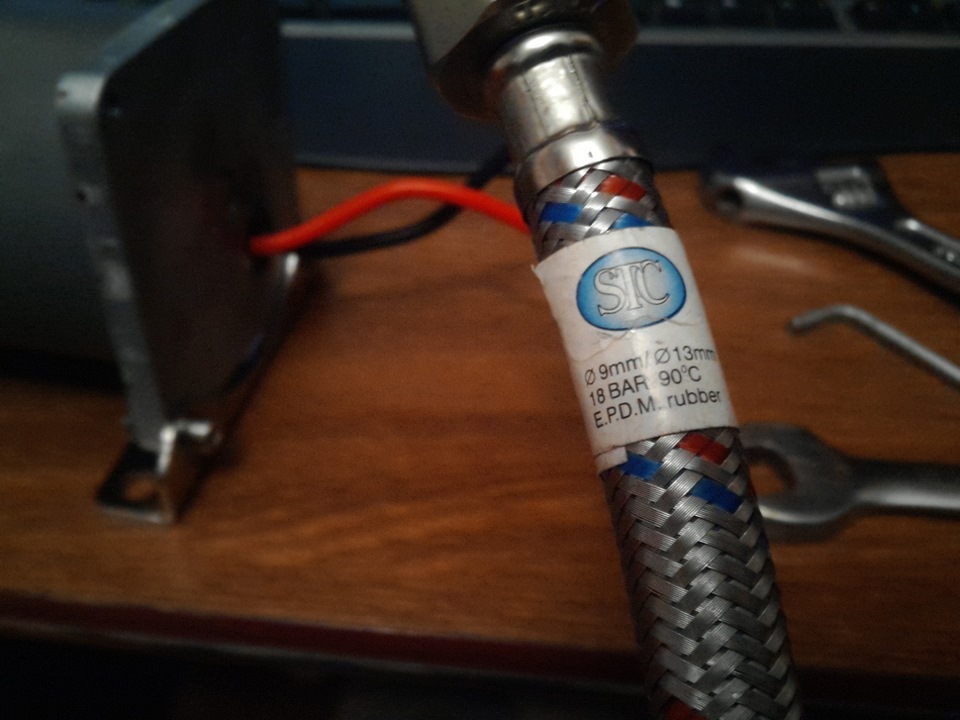

Для соединения компрессора и быстросъемов использовал армированный итальянский шланг(написано, 18 bar выдерживает):
Беркут в своих компрессорах использует нестандартный быстросъем, к которому я так и не смог подобрать другие «папа»-части разъема. Поэтому просто скрутил его и заменил на стандартный(от пневмошлангов/пневмоинструмента).

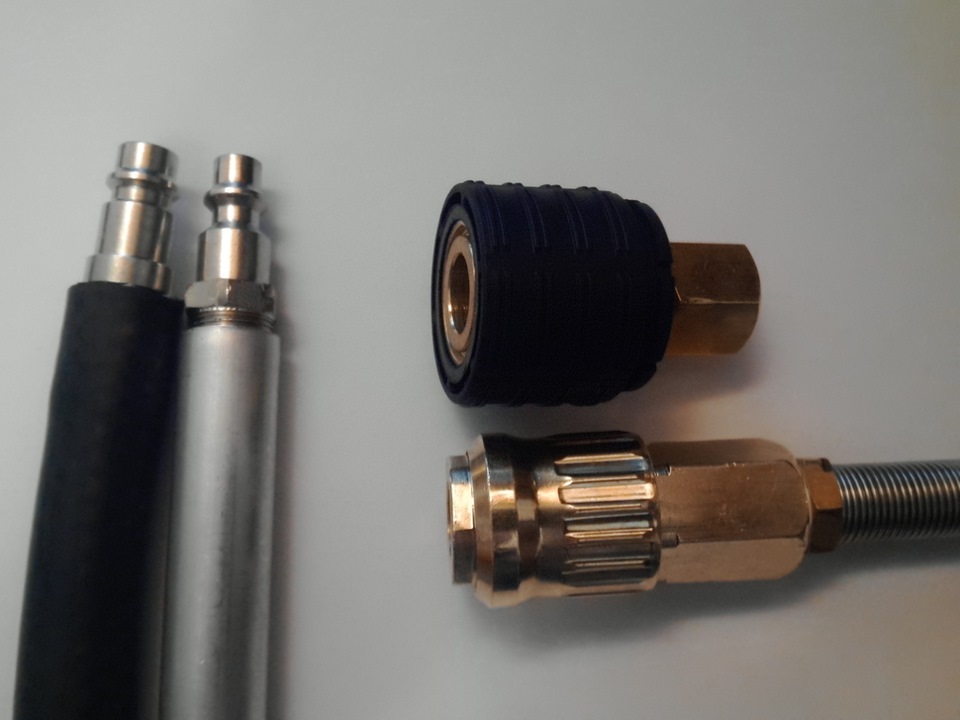

Вот здесь видно отличие этих разъемов:

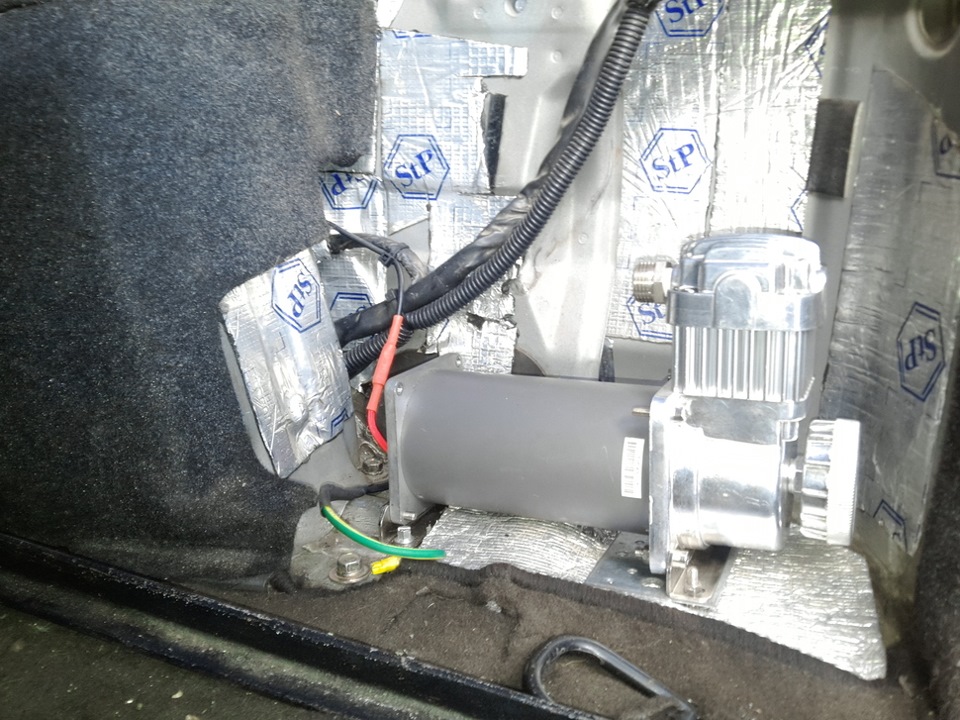

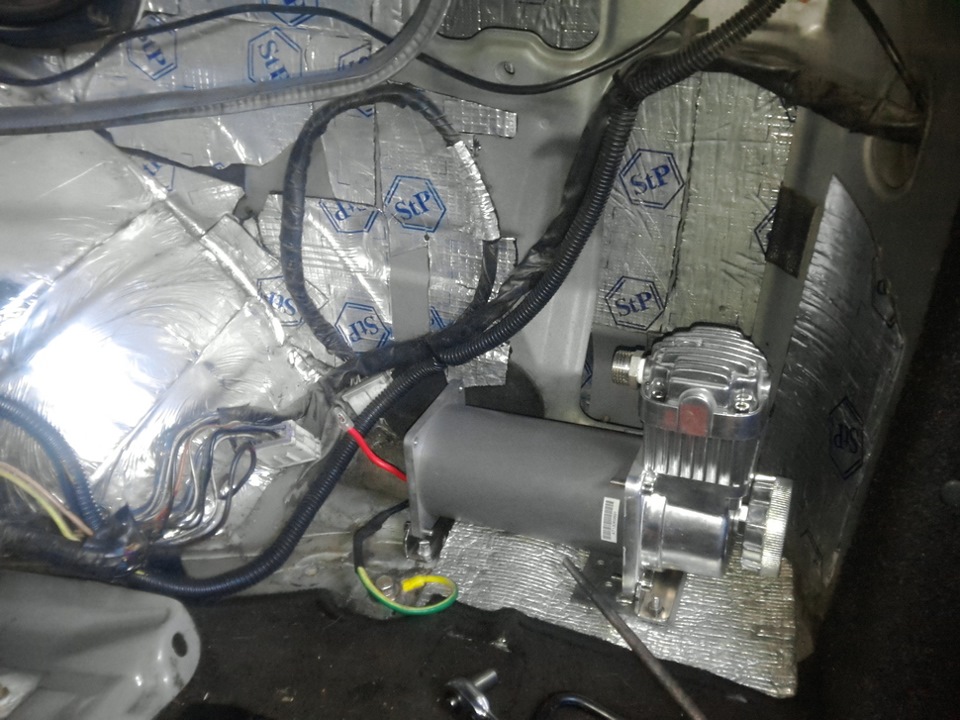

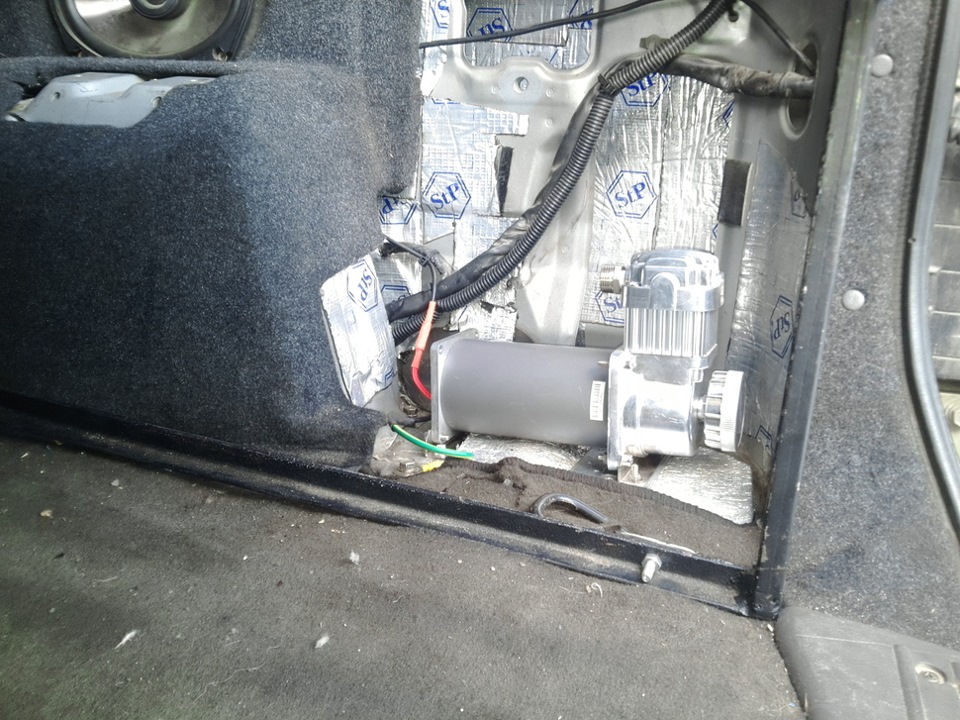

Дальше установка компрессора:

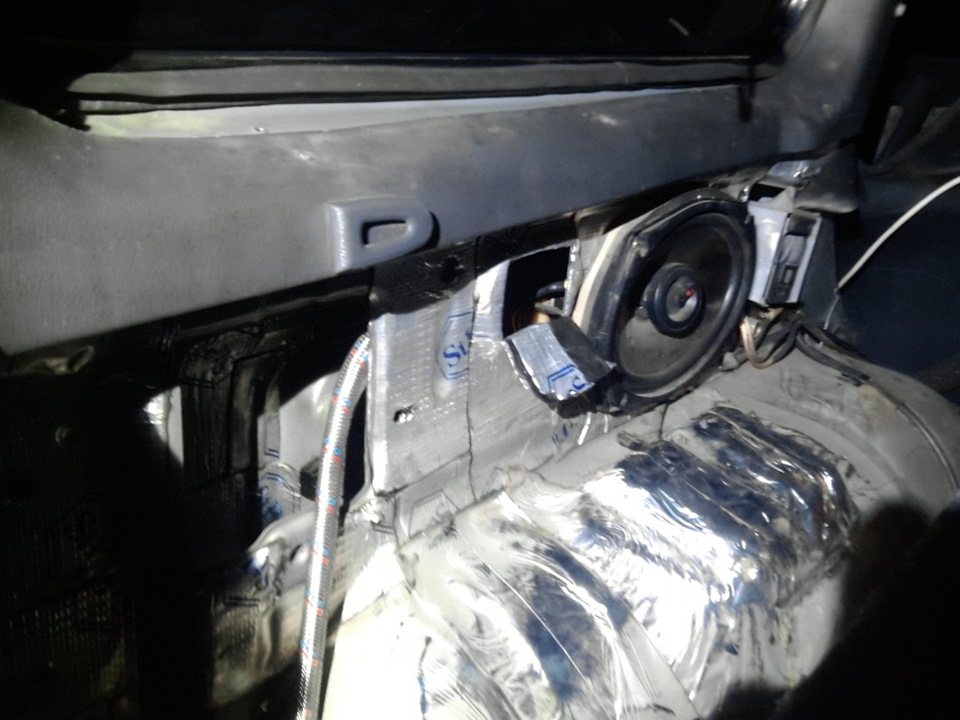

1. Ампутировал второй кондей, т.к. к лету планирую убрать контур заднего кондея и оставить только передний. На его место поставил компрессор.

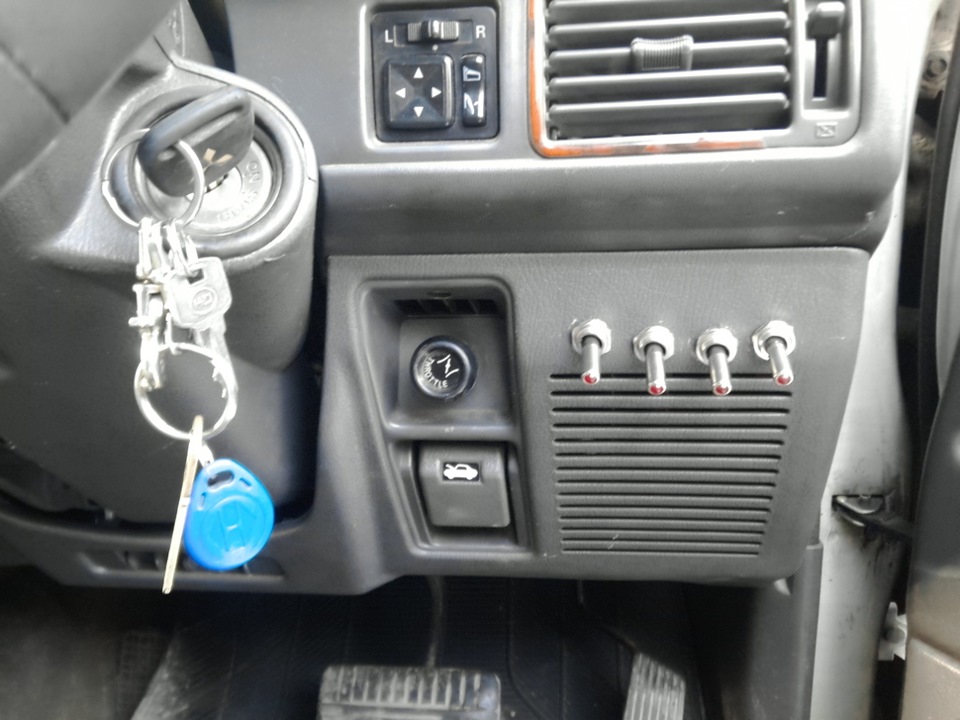

2. Тумблер включения вывел к тумблерам доп. света. Подключил через реле 40А.

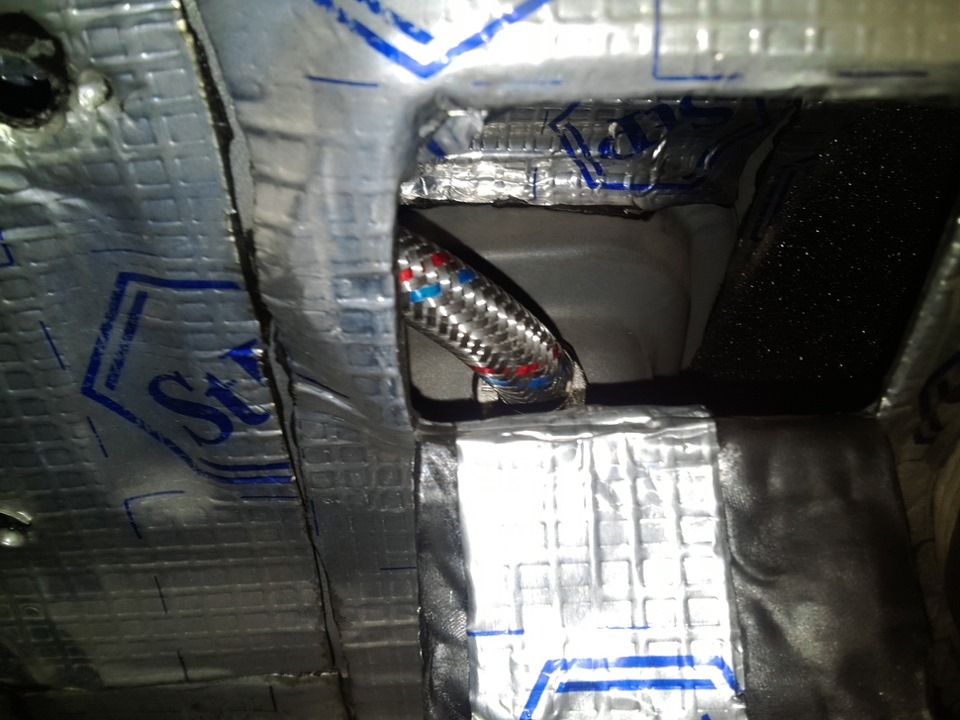

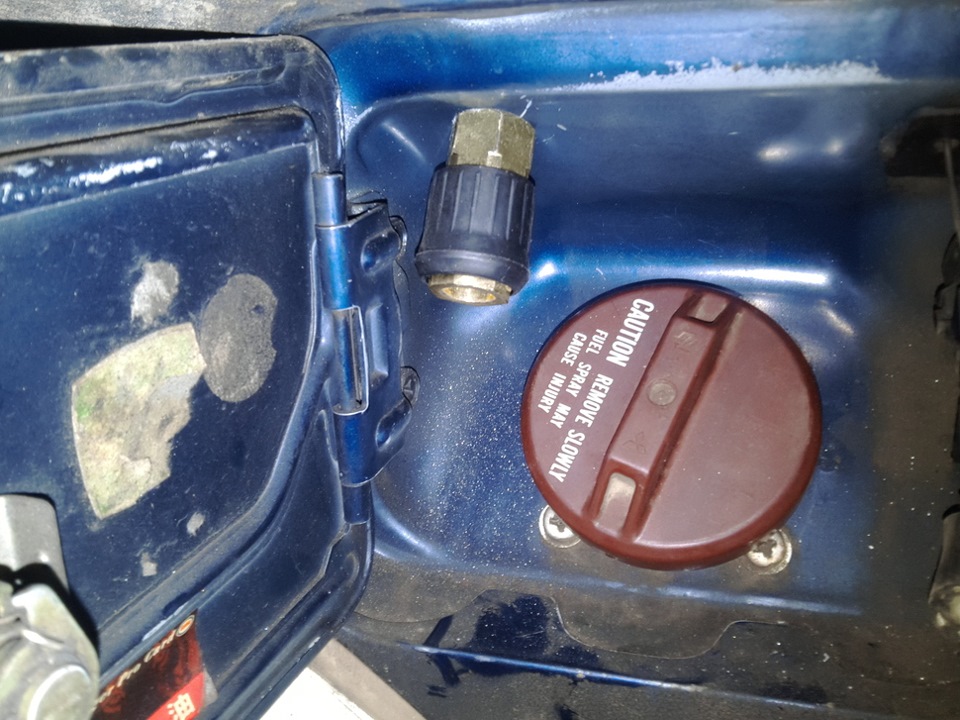

3. В лючек вывел быстросъем.
4. Всё скрутил, используя фум-ленту. Еще один быстросъем поставил прямо у компрессора.
Потом включил, убедился, что нигде не травит.
От ресивера пока решил отказаться, т.к. не вижу в нем необходимости.
Автомобильный компрессор под капот: тонкости стационарной установки
В качестве компрессора под капот авто чаще всего используются «Беркут» 20 или более производительные модели и «Агрессор» 160.
Эксплуатируя машину в условиях постоянного съезда с асфальта на бездорожье, грязь, курумник и т. п., полезно поместить автомобильный компрессор под капот для оперативной корректировки давления в шинах.
Выбор места установки
Штатное расположение автокомпрессора при работе чаще всего горизонтальное, поэтому подыскивать пространство для его монтажа нужно, учитывая этот фактор. Предварительно определяются с моделью нагнетательного агрегата. Компактных насосов, способных справиться с колесами внедорожника, не так много. В качестве компрессора под капот авто чаще всего используются «Беркут» 20 или более производительные модели и «Агрессор» 160. Последний мощнее, однако и габариты его могут не позволить найти свободный отсек в подкапотном пространстве.
Компрессор «Агрессор» 160
Определив место для размещения автомобильного компрессора, потребуется изготовить кронштейн, на который он будет крепиться под капотом.
В противном случае понадобится сверлить отверстия в элементах кузова. Это потребует дополнительной антикоррозионной защиты и постоянных проверок в дальнейшем на надежность соединения узла с шасси автомобиля.
Подготовка площадки, с помощью которой автокомпрессор будет крепиться к капоту
Материалом для изготовления кронштейна служит листовой металл. Компрессор имеет немаленький вес и при езде должен быть надежно закреплен на всех четырех опорных точках, предусмотренных его конструкцией. Размеры и форму платформы под автокомпрессор придется рассчитать самостоятельно. В изготавливаемой площадке нужно предусмотреть технологические отверстия. Они понадобятся для прокладки проводов штатного и устанавливаемого электрооборудования, доступа к гайкам, головкам болтов, винтов или саморезов, оказавшихся под платформой.
Перед монтажными работами кронштейн необходимо загрунтовать и окрасить, чтобы исключить процесс коррозии.
Прокладка и подключение проводов
Стационарная установка компрессора под капотом
Стационарная установка автомобильного компрессора с управлением по радиоканалу
При частом использовании компрессора начинает надоедать ритуал размотки/смотки шлангов и проводов, поэтому было принято решение к стационарной установке компрессора. Стационарная установка компрессора значительно сокращает время, затрачиваемое на приведение его в рабочее положение, он не испачкается в грязи, и не будет сосать пыль, снег или песок. И вообще им так гораздо удобнее пользоваться. Оптимальным вариантом было бы его установить под капот, но там места для него не нашлось, поэтому решено поставить в багажник.

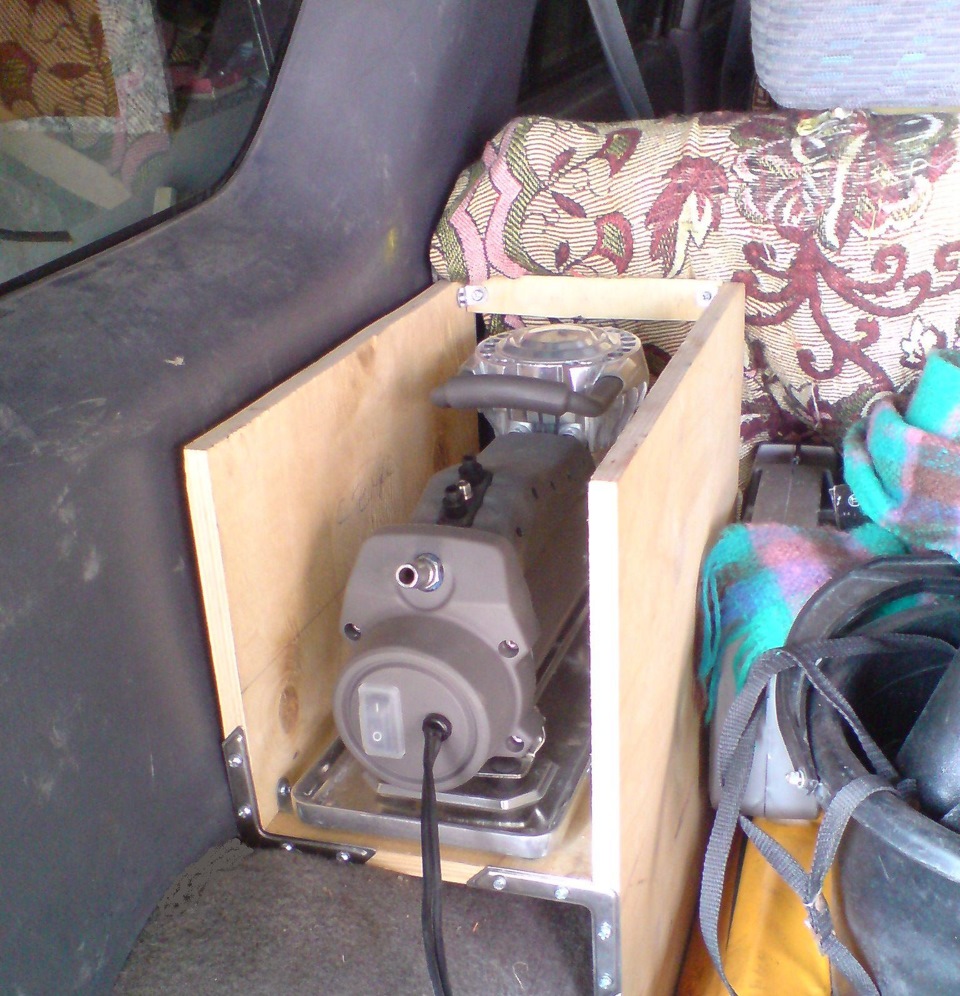

Полочку быстренько выпилил из фанерки, компрессор занял своё место. Протянуть провода от аккумулятора – дело не хитрое. Тянем плюсовой провод. Сечения в шесть квадратов хватает. По метражу вышло меньше 5 метров. Минус подключаем к кузову.
Осталось решить вопрос о дистанционном включении/выключении компрессора. Ну не бегать же каждый раз в багажник, что б включать/выключать компрессор. Решение напрашивается само: использовать радиоуправление!
Итак, основу устройства составляет готовый брелок (кодер) и модуль приёма (декодер) радиоконтроллера. Брелок с модулем относится к категории DIY (Do It Yourself), работает на частоте 433 МГц или 315 Мгц, и за цену меньше 10$ можно приобрести, например, на ebay.com.
На плечи радиолюбителя ложится совсем простая задача: согласовать модуль приёма с реле автомобильного компрессора. С данной задачей успешно справляется простейшее микроконтроллерное устройство, принципиальная схема которого представлена ниже.

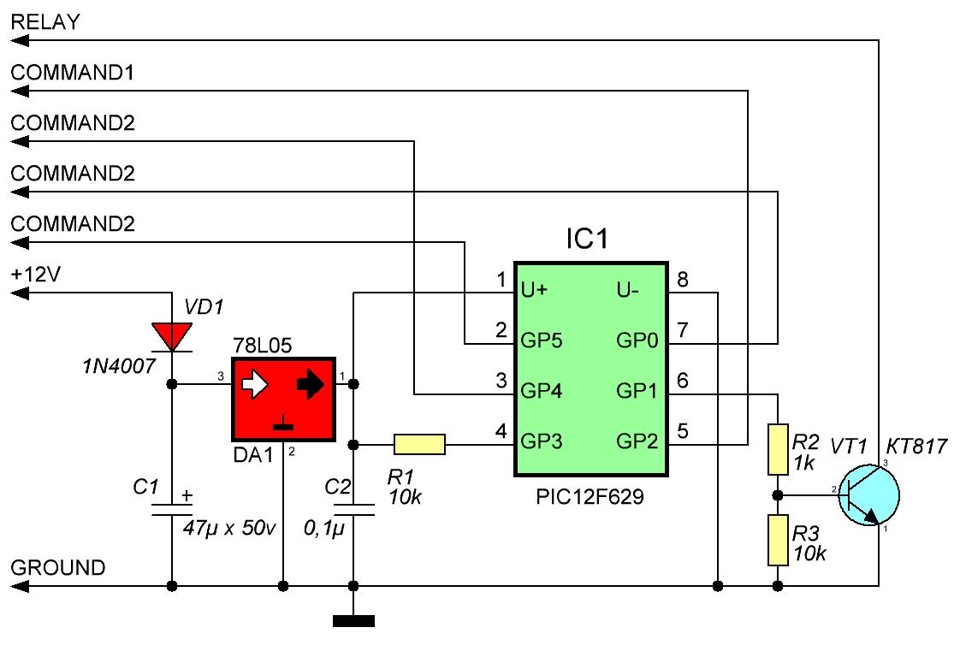

Микроконтроллер принимает сигнал от модуля приёма и, в зависимости от того какая кнопка была нажата, включает или выключает реле компрессора. Микроконтроллер автоматически отключит компрессор, в случае если продолжительность непрерывной работы составит более 4 минут (типа защита).

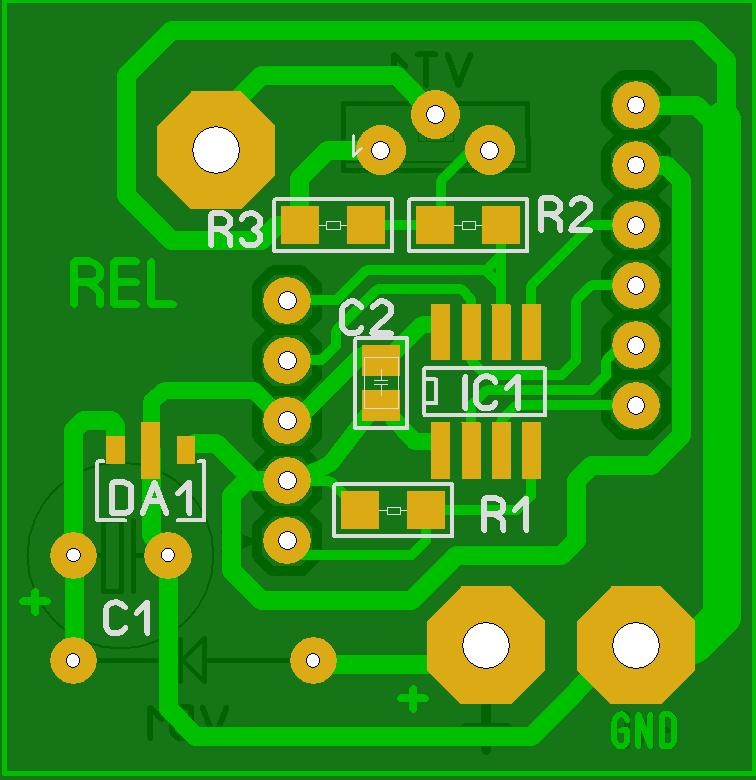

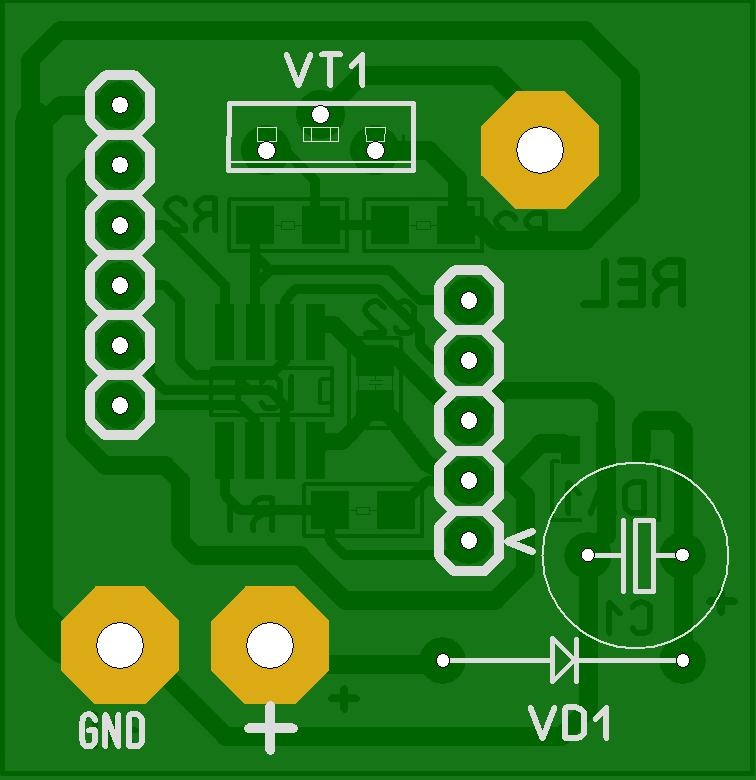

Печатная плата, представленная ниже, разведена таким образом, что бы в тандеме с модулем приёма обеспечивалась одновременная работа.
Данное устройство остаётся подключить к реле. В салоне, в удобном месте, ставим автомобильное (обычное) реле в разрыв питающего провода. Запитку устройства делаем от цепи ACC (аксессуары). Заматываем изолентой, радуемся.

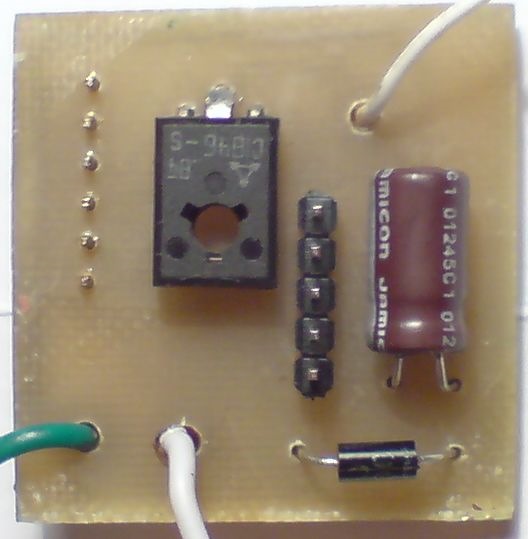

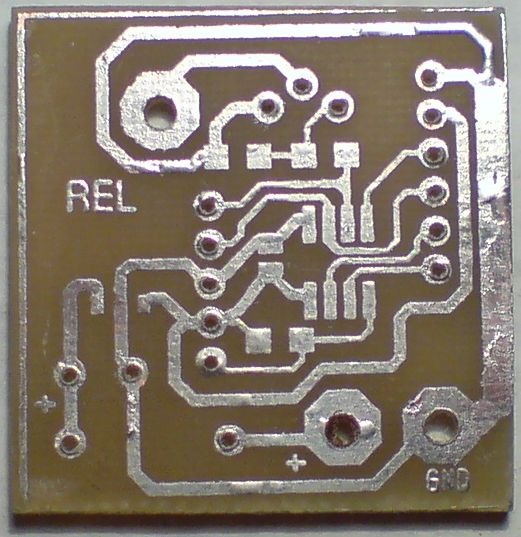

Фото готового устройства привожу ниже:
Прошивка микроконтроллера (hex файл), исходник прошивки (asm), схема (sPlan 7.0) и разводка печатной платы (Sprint Layout 5.0) доступна здесь.
Пара мелких замечаний:
1. В некоторые модули приёма необходимо впаять в обозначенное место кусок изолированного провода длиной четверть волны, который будет выполнять роль принимающей антенны. Например, для 315 МГц – длина провода чуть больше 23 см.
2. Обычно в таких наборах код брелка и прёмника не установлен. Для его установки на брелке и модуле приёма есть соответствующие дорожки для запайки перемычек. Перемычки легко делаются паяльником и могут быть в любом порядке или не быть вообще. Но главное что б на брелке и модуле приёма расположение перемычек совпадало.
3. Стабильность таких китайских брелков оставляет желать лучшего. Отражается это в том, что при отрицательных температурах дальность действия брелка сильно падает, хотя, обычно, и хватает дистанции шланга.
Правильно собранное устройство в настройке не нуждается и сразу работоспособно.
З.Ы. По прошествии некоторого времени радости нет предела. Куча применений без нудных разматываний/сматываний. Продуть, сдуть, подкачать. Чертовски оказалось удобно! Прям советую советую советую :))
