Электросвап (?)
Все помнят с чего начинался DragOn? www.drive2.ru/b/2357353/
Сколько было слов, что эта поделка никому не нужна и заводские варианты лучше. Тем не менее, бюджетный лоджик оказался весьма востребован не только у нас, но и зарубежом, включая Германию и даже, что удивительно, США.
Внимание, всё что написано далее звучит как бред сумасшедшего, лучше не читать) Я вас предупредил 😉
Так вот, мы тут стали думать про очередную безумную поделку — свап на ЭЛЕКТРОДВИГАТЕЛЬ.
Вы, наверное, подумали что мы совсем поехали, т.к. нахрена это надо и бла-бла — Тесла, Приус скоро везде. Нет, мы не собираемся собирать очередного овоща со свинцовыми батарейками, чтобы он проезжал 100500 км в городском режиме.
Наша задумка — свап стандартных спортивных машин в спортивные электрокары и чтобы ехало это дело ОЧЕНЬ весело и лучше Теслы. И как полагается спортивной машине мы хотим, чтобы на ней можно было ДУБАСИТЬ на драге и на трэке без перегревов, и чтобы 100-200, 200-300, квотер и милю было не стыдно.
Да, чем дороже машина, тем серьёзнее потребуются доработки, чтобы соответствовать её уровню, но с большей лёгкостью мы сможем лепить лютые корчи из б/у доноров бмв, мерсов и японцев, там где не требуется изысканность аля АМГ, а только брутальная мощь и эффективность.
Да, потребуется хорошее охлаждение, годные моторы, доработки трансмиссии и электрики, но т.к. мы думаем делать свап на базе уже довольно крепких машин — то это не так уж и сложно. Единственный момент, который будет стоить действительно дорого — могучая боеукладка литиевых батарей на 50-100квтч, которых должно хватать на много мощных стартов и километров. Зарядка от любой стандартной станции или даже розетки.
Мы всего лишь два безумных парня с идеями и некоторыми знаниями, но у нас уже готовы решения для прототипа, которые нужно собрать, обкатать и двигаться далее — к реальному Электроспорту.
Всё это делается для фана и из любви к прекрасному аля дрифт, но если вы готовы помочь или знаете достаточно безумного спонсора — то шансы ему получить не только фан, но и, возможно, хороший профит, рекламу и т.д. достаточно высоки. Любая помощь советом и делом поможет нам двигаться и осуществить задуманное, если боги автоспорта будут на нашей стороне))

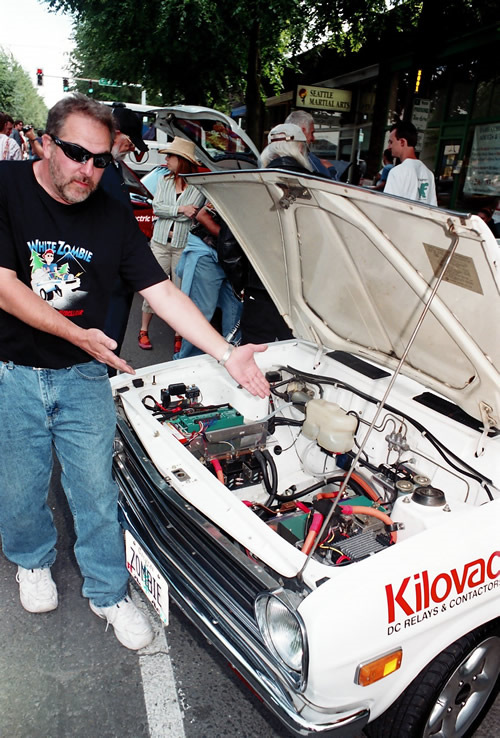

Если скажете, что всё это полный бред и никому не нужно — скажу, что в США ребята уже этим на драге балуются, а мы готовы затачиваться под болеее прагматичные бич-проекты для улицы и трэка. Чтобы можно было детей в школу отвезти и потом на Киевку или MRW.
Набор для превращения любого автомобиля в гибридный
Студенты из Middle Tennessee State University под руководством доктора Чарльза Перри с 2008 года работают над комплектом, который позволит превратить практически любой автомобиль в гибридный.
Проблем с современными электрическими или гибридными автомобилями немало. Конструкция привода требует переработки, это требует затрат, которые сказываются на конечной стоимости авто.
Плюс к тому никто не предлагает переделать ваш автомобиль в гибридный — если уж вы решили его опробовать, придётся продавать старую лошадку и покупать новую.
Такими темпами совершенно непонятно, когда хотя бы половина автомобилей будет ездить при помощи электричества — очень уж вяло новинка проникает в жизнь.
А Чарльз Перри со товарищи предлагают совершенно другой вариант.
Из обычных комплектующих, без всяких дорогих инноваций, они собирают комплект, который можно установить почти на любой автомобиль.
В багажник ставятся аккумуляторы и контроллер этого устройства с охлаждением.
Инновация состоит только в размещении тяги. Сами трёхфазные безщёточные электромоторы постоянного тока размещаются в задних колёсах на свободном месте, которое там уже есть — вокруг тормозов.
Электромагниты статоров размещены по кругу, а вращающийся диск, к которому крепится колесо, оснащён постоянными магнитами. Электромагниты управляются контроллером, и когда система включается, колесо превращается в электромотор.
Таким образом, никакие агрегаты автомобиля не модифицируются и не затрагиваются — тормоза, подвеска, подшипники остаются без изменений.
Система создаётся как вспомогательная для мотора внутреннего сгорания, и рассчитана на движение по городу — скорости до 40-45 mph (до 60-70 км/ч). Контроллер работает совершенно прозрачно — если водитель не знает об этой установке, он её может и не почувствовать. Как только при разгоне водитель давит на газ, система автоматически включается и помогает разгоняться и ехать.
При достижении большой скорости система также автоматически отключается.
Др. Перри утверждает, что по их тестам выходит 50% экономия топлива, то есть при движении в городских условиях на том же количестве бензина можно проехать в два раза большее расстояние.
На видео аккумуляторы с контроллером выглядят довольно объёмно, но др. Перри утверждает, что это установка для тестов, поэтому она немного больше той, на которую они рассчитывают выйти в результате.
Возможно, скоро наступит время, когда любой желающий сможет купить для себя такой набор и сделать апгрейд своей ласточке — так же, как сейчас можно купить электрический набор для велосипеда.
Шаг первый: автомобиль
Первое, что вам нужно сделать, это правильно выбрать автомобиль. Они не все одинаково подходят для переделки в электромобиль. Нужно что-то легкое и энергоэкономичное.
Более тяжелые автомобили нуждаются в большем количестве энергии при движении, и таким образом, батареи быстрее разряжаются. Не нужны так же гидро или электроусилитель руля и тормозов, электростеклоподъемники и электрозамки. В общем нужно как можно меньше электропотребляющих приборов.
В итоге мастер приобрел Geo Metro за 500 долларов. Двигатель работал нормально, и кузов был в нормальном состоянии. Не работало сцепление, но в электромобиле оно и не нужно, впрочем, как и штатный двигатель.
Шаг второй: демонтаж
Нужно удалит все, что связано с системой внутреннего сгорания бензина. Демонтировать: бензобак, выхлопную систему, глушитель, катушку, стартер, радиатор, топливопроводы и т.д. Удаление всех лишних деталей уменьшит вес и упростит последующий монтаж оборудования. Подушки безопасности и другие элементы пассивной и активной защиты мастер не трогал.
Если все аккуратно демонтировать, то можно продать запчасти покрыть расходы. Мастер купил машину за 500 долларов, но затем продал двигатель, бензобак и радиатор за 550 долларов.
Шаг третий: переходная пластина
Двигатель демонтирован, но штатная коробка будет использована в дальнейшем. Вопрос в том, как прикрепить мотор к коробке передач? Мастер нашел выход и изготовил переходную пластину из куска алюминиевого листа. Мастер извлек коробку передач из машины и затем обрисовал ее карандашом и отметил все отверстия. Затем разрезал алюминиевую пластину до нужного размера и формы. Центр приводного вала двигателя и центр приводного вала трансмиссии должны идеально совмещаться.
Перед тем, как прикрутить двигатель и трансмиссию вместе с переходной пластиной, необходимо сделать муфту, которая будет соединять оба вала.
Шаг шестой: батареи
Этот автомобиль использует 6 батарей по 12В. Это настоящие гелиевые батареи Deka Dominator. Они не требуют обслуживания. Мастер смог купить использованные батареи по 12 долларов за штуку.
Недостатком этих батарей является то, что они требовательны к зарядке. Мастер приобрел зарядное устройство на 72 В, предназначенное для этих батарей, за 200 долларов.
Для установки передних батарей был демонтирован бампер. Затем сварен каркас и закреплен на месте радиатора. Теперь нужно установить батареи и поставить бампер на место.
В магазине мастер купил «вход питания зарядного устройства». Это электрический разъем с резиновой крышкой. Так как бензобак уже был снят, он разъем на место горловины бензобака.
Заряжаются батареи в течении ночи.
В дальнейшем мастер менял конфигурацию батарей. Максимальное количество аккумуляторов 12 штук что дало мастеру 144 В. На этих батареях он смог разогнаться до 117 км/ч.
Так же он работает над подогревателем для батарей в зимнее время.
Шаг седьмой: контроллер
Контроллер является важной частью электромобиля. Контроллер представляет собой электронный блок, который регулирует работу электродвигателя.
Мастер использует пиковый ШИМ-контроллер Curtis на 400 А, разработанный для использования с последовательно включенными двигателями. Он может работать в диапазоне от 48 до 72В.
Чем больше сила тока, тем лучше будет ускорение (тяга). Чем выше напряжение, тем лучше максимальная скорость и экономичность автомобиля.
Контроллер на 72 В, оказался, хорошим компромиссом стоимости и эффективности. Мастер купил его на E-Bay за 300 долларов.
Для подключения следуйте схемам, имеющимся у производителя контроллера, для подключения батарей к контроллеру и двигателю используйте толстые кабели, такие, как сварочный кабель.
В качестве дросселя мастер использует потенциометр 5 кОм. Потенциометр устанавливается в связке со штатной педалью газа.
Шаг восьмой: итоги
Этот автомобиль может проехать 32 км на зарядке, и имеет максимальную скорость 75 км/ч. Этого вполне достаточно для поездки на работу и обратно. При необходимости можно добавить батареи.
Этот проект обошелся мастеру примерно в 1200 долларов, включая покупку машины. Если бы мастер все делал сам, то потратил бы всего 800 долларов на все. Этот автомобиль заряжается в частном доме мастера через программу возобновляемой энергии. Все электричество поступает из ветра, биогаза и других возобновляемых источников энергии.
Обогреватель.
Так как у этого автомобиля больше нет оригинального двигателя, у него также не работает отопитель. При необходимости можно установить керамический нагреватель.
Тормоза.
Одна из причин, по которой мастер выбрал этот автомобиль, заключалась в том, что в нем есть ручные стеклоподъемники, ручные замки, механическая коробка передач, рулевое управление без механического привода. Единственной проблемой были тормоза. Штатные тормоза имеют вакуумный усилитель. С демонтажем двигателя, тормоза не работают как нужно. Для начала мастер поиграл с аквариумным воздушным насосом, просто чтобы узнать, как работает вакуумная тормозная система. После этого я начал искать 12-вольтовый воздушный насос, чтобы его можно было использовать в качестве вакуумного насоса. В итоге был установлен 12 В насос и ресивер из алюминиевого баллона. Как только давление в баллоне падает, начинает работать насос.
Теперь у автомобиля есть силовые тормоза, как это было изначально, только он приводится в движение крошечным электродвигателем в маленьком насосе, а не бензиновым двигателем.
Цена свапа. Снимаем розовые очки. Часть 1 Контрактный Двигатель.
Несмотря на возможно вульгарный заголовок сегодняшней записи личного блога мне бы хотелось развеять мифы и домыслы о том, что установка иного двигателя и коробки передач будет стоить три копейки… Начитавшись форумов и советов диванных «экспертов» Вы полны эйфории «свапнуть» свою Волгу, Газель или Тойоту. Но все не так просто на первый взгяд. Итог в большинстве случаев — печален. Это распродажа запчастей или долгострой на многие годы. В этой записи я буду рассматривать только бензиновые моторы. Дизель — это совершенно другая философия.
Ставим UZ в Волгу. Ща все поедет.
Всего будет несколько частей. Каждая из них — это опыт не только Вашего покорного слуги, но и опыт других людей и которым я хочу поделиться с Вами. Это поможет Вам принять правильное решение.
Часть 1 Контрактный Двигатель,
Здесь мы рассматриваем выбор двигателя. Способы покупки. И необходимые дейтсвия, связанные с обслуживанием.
Часть 2 Выбор коробки передач
Очевидно эту информацию можно было бы включить в первую часть статьи, но опыта и материала настолько много, что лучше посвятить этому отдельную запись блога.
Часть 3 Сам свап в автомобиль.
Здесь будут расмотрены основные работы, необходимые запчасти и разумеется подведен финальный бюджет свапа.
В каждой записи я буду вести примерый расчет цен. Это поможет определиться перед началом проекта и какой бюджет Вам готовить.
Газель с двигателем от Жигулей. Выбор двигателя исходя из технической спецификации Вашего автомобиля.
Перед тем как тратить «свои кровные», необходимо понимать какой мотор ставить, какой именно двигатель подходит для Вашего автомобиля. Если это Волга или другой легковой автомобиль — тут подойдет JZ и UZ. Если это коммерческий транспорт (Газель, Соболь, Мерседес Спринтер, Форд Транзит), внедорожник УАЗ, Nissan Patrol, Toyota Land Cruiser, то необходимо выбирать двигатель исходя из графика характеристик крутящего момента, объема двигателя м спецификации Вашей работы на коммерческом транспорте.
Двигатель малого объема, на коммерческом транспорте или тяжелом внедорожнике с отдачей крутящего момента на высоких оборотах — ездить конечно будет, но с большим аппетитом по топливу. Это например свап RB 20-25 под капот Ниссан Патрол и другие подобные ему варианты. Простой пример установка карбюратора от Жигулей на Волгу. Ездить будет, расход снизится, но в динамике автомобиль сильно потеряет.
Так же продумайте заранее касательно официального оформления силового агрегата в ГАИ. Ваш двигатель не должен быть ниже по экологическому классу.
5 VZ FE хороший вариант для газели. Компактый V образный 6 цилиндровый с чугунным блоком цилиндров.
Если Вы возите положенную тонну — полторы для этого подойдет 5 VZ. Если больше, например ближе к трем и езда с прицепом, то 5 VZ Вас «приятно порадует» высоким расходом топлива. Для этих целей лучше ставить V8 UZ FE.
1 UZ FE V8 non VVTI — не пройдет по экологическим нормам для автомобилей с 2002 года. Официально этот мотор узаконить невозможно.
Касательно установки JZ в газель — сколько людей, столько и мнений.
Невысокая цена двигателя и размещение его в подкапотном пространстве Газели или Соболя принесет много сюрпризов. Это как закон механики — стоит дешево, дорого чинить…
Рядный шести цилиндровый мотор серии JZ стоит сущие гроши (от 30 000 до 50 000 рублей) по сравнению с V образниками. Но его установка в большинстве случаев оставляет желать лучшего.
По словам владельцев газельей с Jz после Свапа на механику расход топлива сравним инжекторным ЗМЗ, а о поломках АКПП они не хотят вспоминать и говорить. Более подробно материал по КПП будет во второй части, а мы переходим к двигателю.
Это двигатель без пробега по РФ привезенный с Японии. Либо двигатель приобретается на пункте утилизации старых автомобилей, либо покупается машино — комплект и привозится во Владивосток и другие ближайшие города. Там все это дело разбирается и продается по интернет площадкам.
Вы должны понимать, что «контрактный» двигатель это подержанный узел со всеми рисками его эксплуатации прежними владельцами — езда без масла и антифриза, несоблюдение регламентов сервисного обслуживания… Это маловероятно конечно, и звучит кпк из области фантастики, но такие риски есть!
Двигатель мог длительное время лежать на улице, под открытым небом на Японской свалке или у поставщика во Владивостоке. Самое опасное в уличном хранении — попадание воды в цилиндры через свечные колодцы — поэтому сразу после получения двигателя проверните коленчатый вал.
Допустим, нам повезло — вал вращается. Дальше — больше. Необходимо выполнить техническое обслуживание силового агрегата перед установкой. Нет не слышал? Так услышьте
Пускаем дым и первый запуск.
Перед обслуживанием силового агрегата и установкой под капот необходимо оценить состояние детали, которую вы приобрели.
В этом заключается первый запуск. или оценка состояние по компрессии. Этим вы обезопасите себя от излишних расходов в случае если двигатель окажется в плохом состоянии.
Что включает в себя техническое обслуживание силового агрегата
Замена сальников коленчатого вала.
На двигателе их два передний и задний. Меняем оба. Тут экономить нельзя только оригинал у проверенных поставщиков, пусть и с переплатой даже у официального дилера. Стоимость деталей будет допустим 3000 рублей по 1500 за сальник Итого двигатель нам обходится уже в 83000 рублей.
Замена прокладок клапанных крышек и сальников распределительных валов.
Помним, что двигатель у нас не новый. Длительное время он мог лежать на складе. Даже если все хорошо и мотор чистый — это может быть иллюзией. Его просто могли отмыть. Уже на первых тысячах золушка превратиться в тыкву и мотор начнет гнать масло изо всех щелей. Особенно когда он уже установлен под капот — замена не будет легкой. То ли дело когда мотор лежит рядом с машиной. Здесь то же на «расходниках» экономить не стоит. Это ещё добавляет к цене двигателя 2000-3000 рублей. Итого уже 85000 рублей.
Замена свечей зажигания.
Водяной насос, ролики и приводной ремень
Меняем все и сразу. Ремень можно поставить качественный аналог Митсубоши, ролики Кoyo, водяной насос AISIN. Цена двигателя уже на отметке за 100 000 рублей.
Моторное масло и масляный фильтр
На вкус и цвет — выбор только за Вами. Главное при выборе не приобрести подделку. Нам понадобится 5 и более литров в зависимости от модели двигателя. Не забываем про фильтр. Возьмём по минимуму прибавим 4000 рублей.
На некоторых версиях двигателей может потребоваться отключение иммобилайзера. Специалистов сейчас очень много, но лучше довериться Юрию Баранову. all4swap Он знает что делает. Добавьте ещё к стоимости 10 000 рублей.
Заслонки впускного коллектора.
Поскольку мы рассматриваем двигатель серии 3 UZ с системой VVTI, так же актуально для 1 UZ VVTI необходимо уделить внимание заслонкам впускного коллектора. Представлено на фотографии выше. С возрастом и пробегом они имеют свойство откручиваться, попадать в поршневую, ломать клапан и пробивать гильзу блока цилиндров. Узел продается только в сборе. Это еще 7000 — 9000 рублей. Забить и не менять? Ваши риск уложить мотор через какое-то вермя.
Покупка контрактного двигателя в Вашем городе.
Нередко компании, которые занимаются продажей контрактных запасных частей открывают представительства в различных городах. Можно прийти в офис, а затем и на склад и выбрать двигатель. В этом есть плюсы. Вас не обманут, двигатель будет в наличии, его можно посмотреть и оценить состояние, снять поддон и клапанные крышки. Правда бытует мнение, что самые вкусные моторы находятся во Владивостоке, а то, что не совсем «свежее» продается по городам. Но еще раз повторю это всего лишь миф. Есть компании, которые дорожат репутацией и продают качественные б/у детали.
Покупка Свап Комплекта Целиком.
Нередко можно найти объявления о покупке полного свап комплекта, который включает в себя двигатель с навесным оборудованием, АКПП, электронные блоки, радиаторы, вентиляторы охлаждения, селектор АКПП, карданный вал, электропроводку, глушитель и многое другое.
Очевидно, в таком наборе есть и плюсы (все снято с одного автомобиля и есть полный комплект), так и минусы многие детали до 70 % Вам могут и не понадобится, а так же совсем другая цена по сравнению с самим двигателем. Продавец в 99 % случаев не будет продавать только двигатель и коробку. Помните об этом.
Итого наши расходы
А мы только купили двигатель и сделали ему необходимое обслуживание перед установкой, отключили иммобилазер.
Причём все работы мы делаем сами. Не забываем ещё прибавить аренду гаража, бензин, кексы и кофе…
Учтите, что расходные материалы для обслуживания это минимум 30 % от стоимости б/у двигателя и еще 10 — 15 % доставка до Вас.
Конечно, можно ничего не делать и начать установку двигателя под капот, залив только масло. Через 1000 – 5000 км мотор будет весь в масле, потекут сальники коленчатого вала – а это снятие коробки передач …А возможно двигатель не успеет выехать из ворот гаража и ремень ГРМ вспомнит, что ему пора на покой и отойдет в мир иной. Выбор за Вами.
