31. Изготовление равнодлинного впускного коллектора (Часть1)

Я и сам не особо люблю разделять одну тему на несколько записей БЖ, но в ходе этого процесса у меня собралось много информации, которой хочу с Вами поделиться. И в одну статью я уже не вписываюсь. Так что, запасайтесь терпением. Надеюсь, не осудите, что слишком подробно описываю. Часть первая:

Да, как понятно уже с самого только названия, я решил переделать впускной коллектор своей 16-тиклапанной ВАЗ-2108 (двигатель ВАЗ-21124). Точнее не просто переделать, а изготовить совершенно другой. Сразу оговорюсь, что заниматься этим неразумно. Коллекторы современных автомобилей как правило уже с завода правильно подобраны и рассчитаны на соответствующие режимы эксплуатации. Без крайней необходимости не стоит вносить изменения в этот элемент. Тогда какого же чёрта я сюда полез? Всё просто. Этой самой крайней необходимостью для меня стало то, что я решил изменить компоновку подкапотного пространства. Вот так выглядит мой двигатель, установленный на своё законное место, т.е. под капотом:

Всё стандартно. Впускные каналы в головке блока расположены впереди, ресивер с дроссельной заслонкой находятся сзади, раннеры проходят над клапанной крышкой. И вот это самое расположение раннеров меня и не устраивает. Мне нужно сделать так, чтобы над клапанной крышкой ничего не было. Вообще ничего, даже впускного коллектора. Поэтому я решил переместить ресивер в сторону. Ну и понеслось…

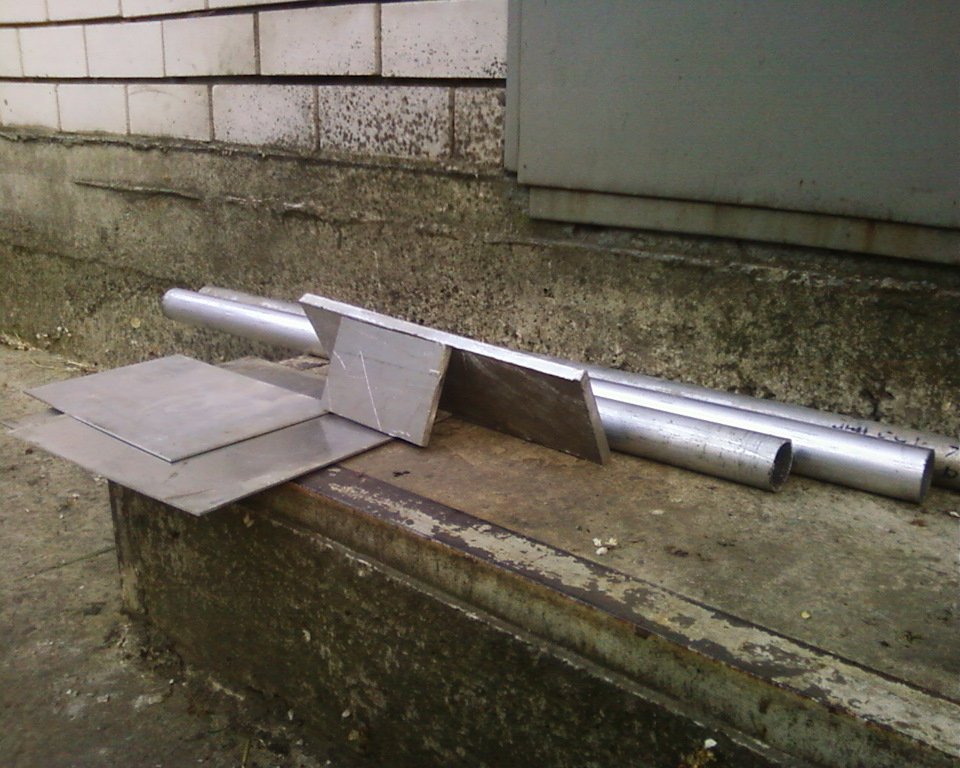

Определяюсь с материалами, технологическим процессом, приблизительной компоновкой будущего элемента и покупаю заготовки. Решил сделать коллектор полностью с алюминия. Заготовки: лист 3мм, труба 42мм, труба 45мм, плита малая, плита большая.

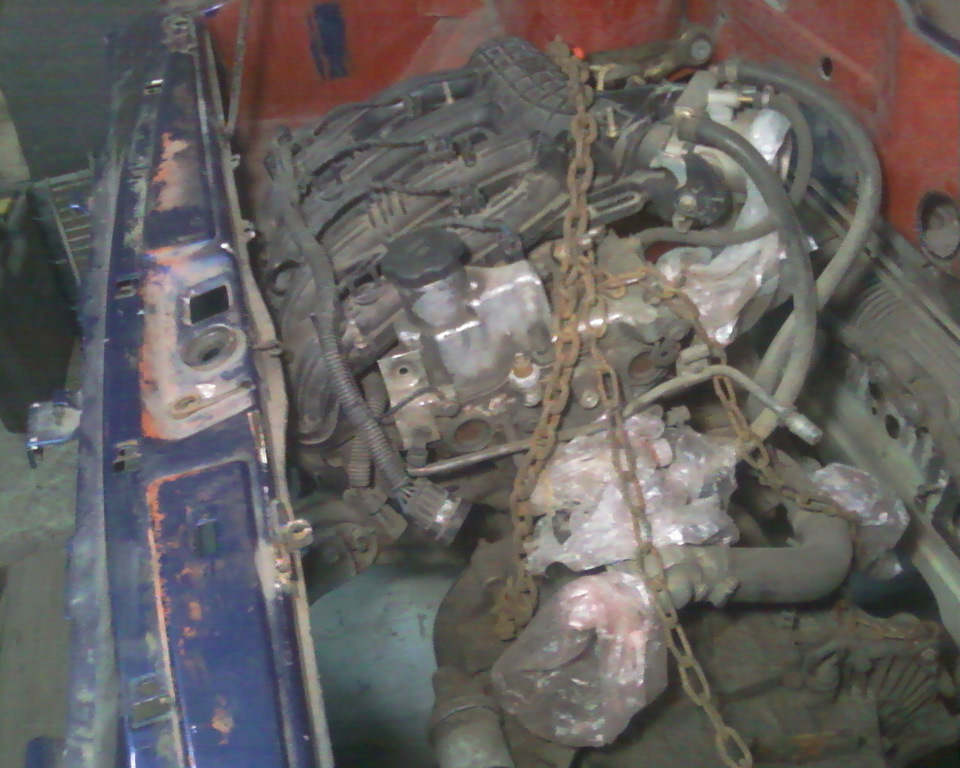

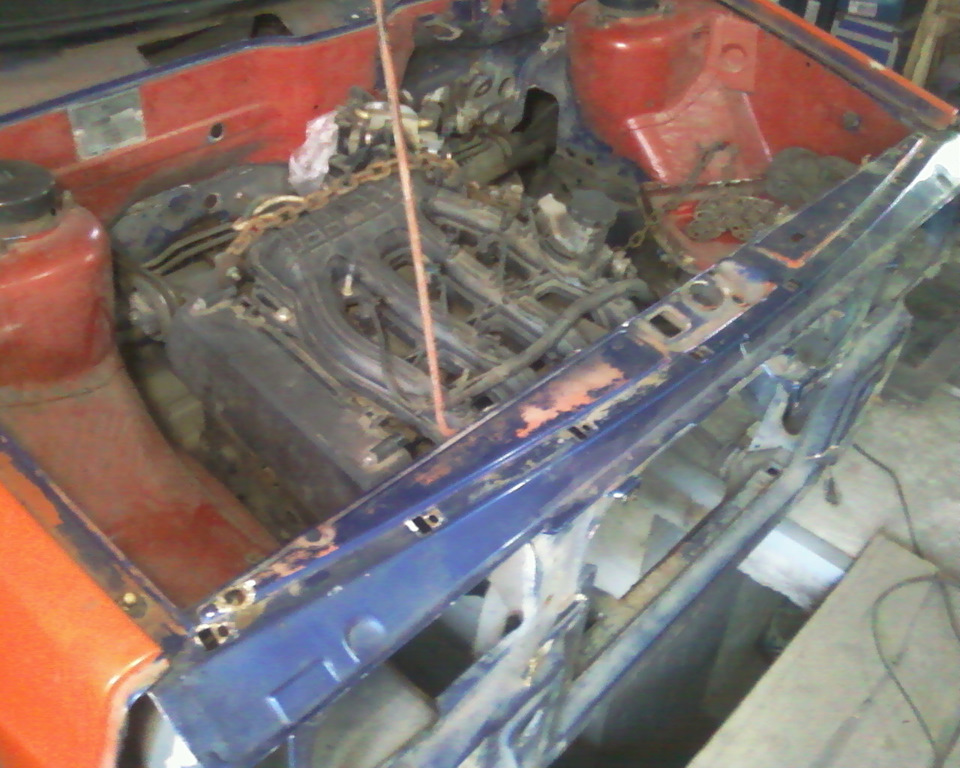

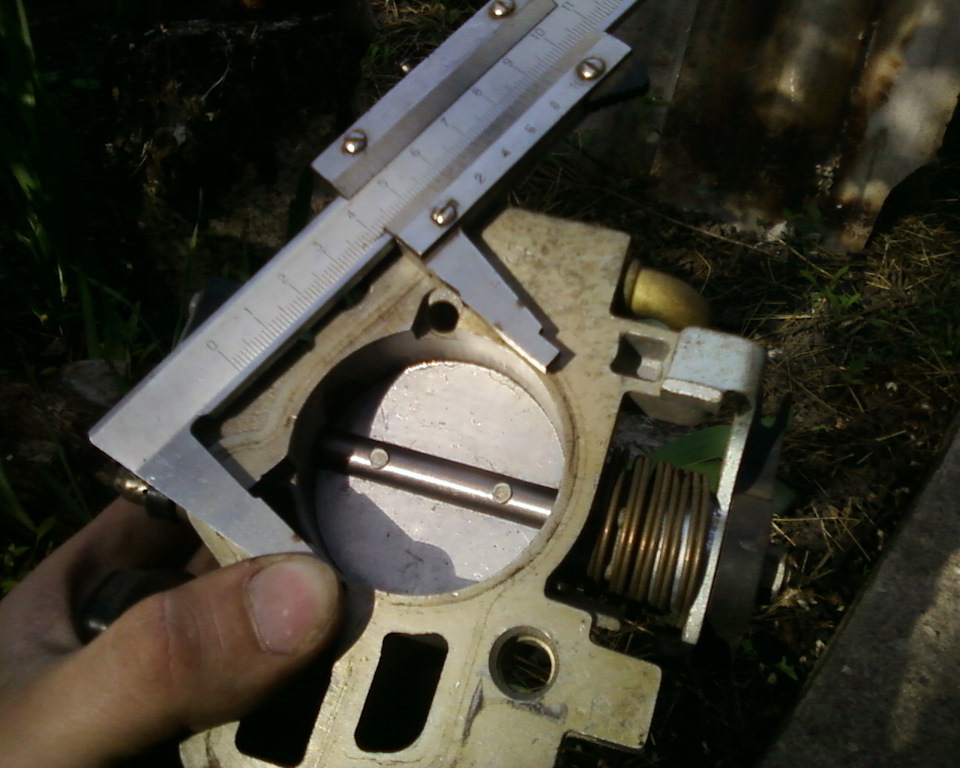

Начинаю начинать. Демонтирую стоковый пластиковый коллектор. Снимаю дроссельную заслонку. Друзья, сорри! Я всё это время вас обманывал! Я точно знал, что диаметр моей дроссельной заслонки больше, чем стоковые 46мм. И почему-то был уверен, что я устанавливал 52мм. Но нет. Только сейчас убедился, что мой дроссельный патрубок имеет диаметр 56мм (!)

Это самый большой размер, который может быть в родном корпусе. Диаметр больше стандартного заводского на 10мм, а пропускная способность больше на целых 50 процентов! И это тоже неразумно с моей стороны. Да, больший патрубок сможет дать двигателю больше воздуха. Но во-первых этот двигатель в первую очередь задушен не дроссельным патрубком, а выпускным коллектором, а во-вторых при столь значительных изменениях параметров впуска уже нужно корректировать программу управления двигателем. Лично я никаких проблем не замечал, но без соответствующей корректировки замена патрубка 46 на патрубок 56 скорее всего не даст прирост мощности, а наоборот может привести к перерасходу топлива, провалов и неравномерности работы двигателя, перегреву на определённых режимах…

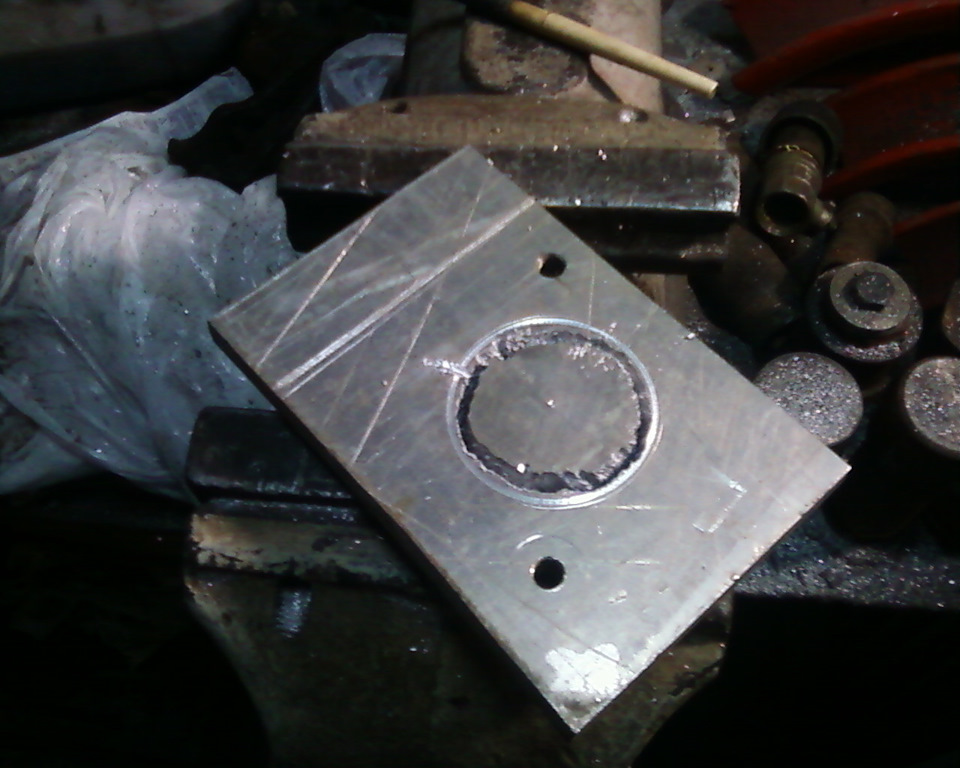

Начал с самого простого— площадки для установки дроссельного патрубка. Беру небольшую плиту алюминия размером 10х90х120мм, размечаю, сверлю и… первый раз мне приходится работать плазморезом с алюминием. Это происходит немного специфически. Зажигается дуга, струя плазмы воздействует на край заготовки, но несколько секунд я стою на одной точке, почти не продвигаясь. Через эти самые несколько секунд заготовка прогревается и скорость реза значительно увеличивается. Вот тебе и коэффициент теплопередачи.

Как там говорится: «Раз пошла такая пьянка, то режь последний огурец» 🙂 Так и я— закончив с плитой дроссельного патрубка перешёл на плиту прилегания коллектора к головке блока. В этом деле мне очень помогла нижняя часть коллектора с двигателя модификации 2112. Прислоняю эту часть коллектора к заготовке, размечаю отверстия под шпильки крепления. Сверлю отверстия и стягиваю эту парочку между собой болтами.

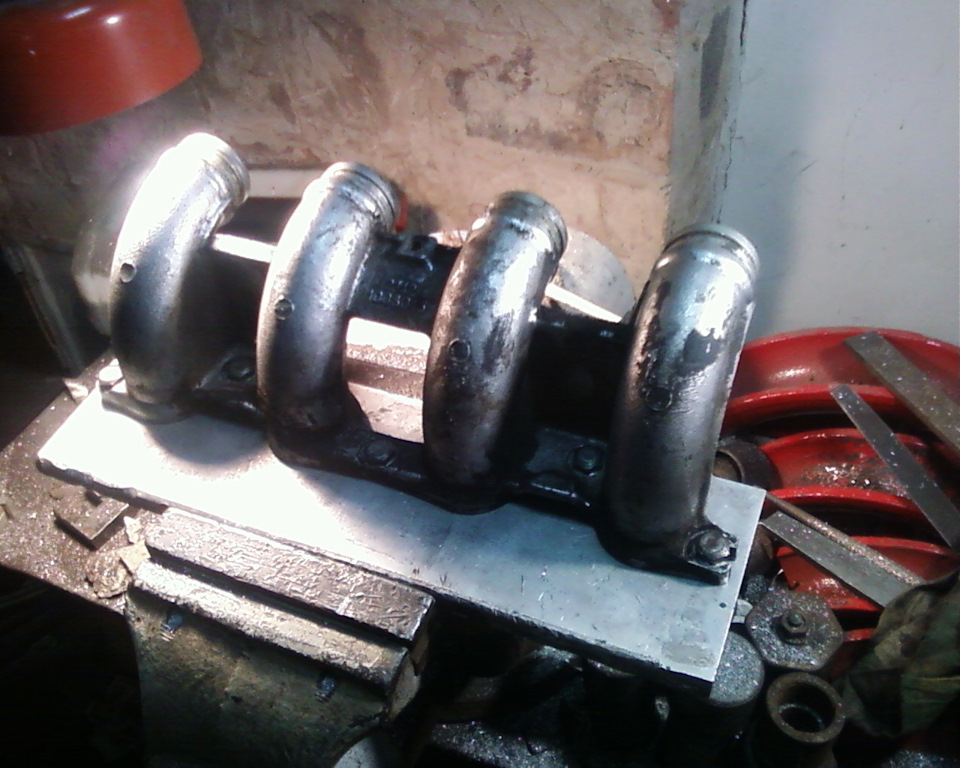

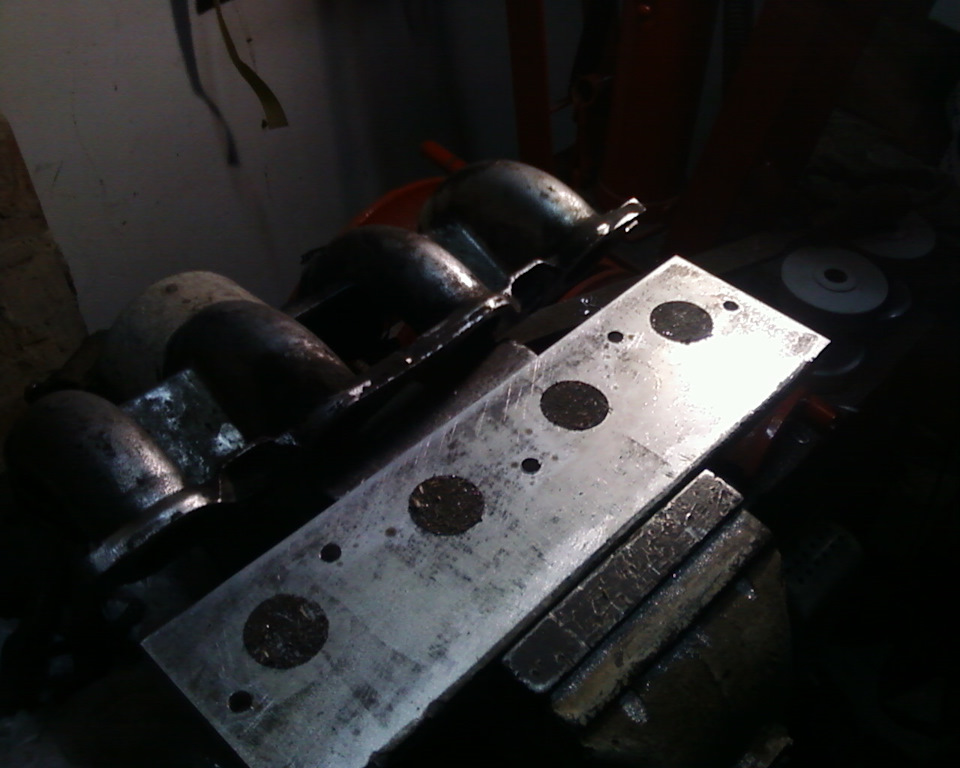

Теперь нужно разметить отверстия воздушных каналов. Как это сделать? Мою технологию нужно запатентовать! 🙂 Перед тем как прикрутить нижнюю часть коллектора к заготовке я смазал последнюю тонким слоем масла. А теперь беру и засыпаю в раннеры пыль, нагло сметённую просто с пола в гараже. После разборки получаю вот такую вот точную разметку:

Отверстия выполняю плазморезом, оставляя припуск для более точной обработки. Снова временно устанавливаю нижнюю часть коллектора 2112 и подгоняю края отверстий в точный размер, применяя для этой цели прямую шлифмашинку с фрезой из карбида вольфрама.

Источник

Секретный способ, как заварить выпускной чугунный коллектор, хватает на долго, 7 правил.

Недавно узнал один способ, который сэкономит вам деньги при покупке нового выпускного коллектора или сварке старого. Мой коллектор треснул из за этого лямбда начала моросить.
Итак по порядку, как сделать что бы сварка не лопнула и не отлетела и ваш варёный коллектор жил долго и счастливо😉

Первый закон джунглей будет таким

Второе что нужно учесть, сразу чтоб потом не бегать по соседям

Третье тоже не мало важное, я использовал на 100

Четвёртое одно из самых важных

Пятое для того что бы металл охлаждался одинаково и шов не отстал сразу же

Шестой закон джунглей, отбраковка сварочного шва

И наконец последний пункт, проверка герметизации шва

Полное видео с названием электродов и объяснение почему именно эти электроды а не другие, вы увидите на моём канале по доработкам авто и экономии денег на ремонтах.

Надеюсь теперь вы поняли, что чугун можно легко заварить и ни кто не сможет доказать вам обратное! Варите коллектора правильно, всем удачи на дорогах.

Chevrolet Lacetti SW 2007, двигатель бензиновый 1.8 л., 122 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Комментарии 17

В принципе правильно описано, но что такое гАрелка?)))

Я на работу с пассата брал варить сначало автогеном нагрели потом электродом по нержавейки и все не чего потом не грели само остыло трещины не было.

Статья интересная но безтолковая((( трата времени и денег. В Киеве на Патона при усливоях рентгена трещины и самых последних устройств в том числе и аргон и толку 0. А через 15 тис км. Снова трещина😁 Потому выход покупка нового и 80тис без проблем.
А причина всему это брак самого колектора, и были письма гарантийные к дилера по поводу них. Это конструктивный недочёт соединения 2-3 выпускного канала на колекторе. Проблема в том что постоянно высокая температура в одной точке.
Потому совет не тратить время, нервы, и свои легкие)

Ну не знаю! Себе варил коллектор и уже больше 15-ти к и проблем нет! Всё на месте.

Да, на нем самом! Если внимательно почитать, то там написано не 15-ть лет! А 15-ть к! Значит 15косарей.

Какие 15-ть лет назад? Я тебе говорю за свой Лач! И за свой колектор! И при чему здесь ВАЗ и тд?

Ладно. Щастя, здоровля)

Специально только что сделал фото!

Специально только что сделал фото!

Катайся потом увидешь сам ) уже многие так думали. Но потом начинались глюки с лямбдой так как трещина появлялась с другой стороны;)
Если проходит 40тис то красавчик 👍

Окей! Кореш прокатал 150к, так и продал тачку😉 тогда я хз. Та же была проблема

Вов не гони, на Патона оборудование для сварки не менялось лет 40.рентген это хорошо но я не знаю людей которые каждые 10 тык его светить будут (коллектор). То что трещат это нарушение технологии сварки. Из покон веков чугун варили и все ходит. Я блок чугунный дизельный заварил со спринтера, расточили ( в 2016 году) и он ездит уже 70000 по сей день.

На разборках их нет, от слова совсем, и это ты знаешь. Лопаются они из-за забитого
катализатора на всех моторах Лачетти т Авео и это ты тоже знаешь.Тепловизор это хорошо но качество чугуна и литья может знать только рентген, а это дорого и не нужно. Стиль езды…ну такое поспорил бы. 5 коллекторов у тебя нет и это я точно знаю ( слишком хорошо тебя я знаю). Разговор ниочем. Сварка работает это факт, а вот сварщика толкового хер найдешь это тоже факт. Контакты своего разглашать не хочу уж прости

Источник

3 пошаговых инструкции сварки выпускных коллекторов

Сварка выпускных коллекторов: классификация проблем выхлопной системы + алгоритм замены треснувшего коллекторы на новый + 3 способа сварки чугунного коллектора + 3 оптимальных вариации электродов для сварки + лучший вариант сварки выпускных коллекторов из нержавейки + анализ, можно ли сварить коллектор холодной сваркой.

Вопросы о коллекторах в сети довольно распространены, и касаются они автомобилей. Если мы говорим о транспорте, то здесь возможны 2 вариант коллекторов – впускной и выпускной.

Большим нагрузкам подвержен именно первый. Высокие температуры + остатки топлива буквально «прожигают» деталь, выводя ее из строя в транспортном средстве.

Как именно происходит сварка выпускных коллекторов + имеет ли смысл ее проводить вообще, мы рассмотрим в сегодняшней статье. Приступаем.

Что такое коллектор + причины его поломок

В системе автомобиля под коллектором подразумевают впускную или выпускную деталь, расположенную по обеим частям двигателя. Как правило, элементы не имеют точек соприкосновения, к тому же, в 90% случаев выполнены из различных сплавов металла.

Задачи коллектора определяются его типом:

Структура обоих типов коллекторов также имеет большое сходство – это от 2 до 6 трубок, объединённые в одну, которые «одеваются» на цилиндры двигателя. Число трубок зависит от числа цилиндров, а в 2020 году могут встречаться как старые модели (та же «ОКА») с 2 цилиндрами, или продвинутые американские бензинопожирающие «монстры» с 6-ю цилиндрами. По классике – это 4 цилиндра.

Фото впускного коллектора представлено выше. Его подключение происходит к системе по подаче топлива + воздуха. В верхней части детали будет расположена или заслонка дросселя, или карбюратор.

Принцип работы выпускного коллектора:

Выходной коллектор + глушитель подавляют звуки от работы мотора, делая ход транспортного средства для окружающих, в звуковом плане, комфортным.

Важно: выпускной коллектор постоянно подвергается значительным температурным ударам – от 600 до 950 градусов по Цельсию. Логично предположить, что материал изготовления детали обязан иметь высокие показатели теплоустойчивости, а обеспечить это могут только тугоплавкие металлы.

Аналогичная ситуация и со сваркой. Если для залатывания коллектора будет использован низкокачественный материал, о долговечности проделанной работы не может быть и речи. В большинстве случаев отводящий коллектор дополняют специальным датчиком, который помогает отслеживать уровень кислорода в выхлопе. Он помогает корректировать состав топливной смеси, что подается в двигатель. Как итог – незримая взаимосвязь между составляющими системы.

Теперь поговорим о классификации проблем выхлопной системы.

Оговоренные проблемы возникают из-за влияния химических веществ, которые содержаться в смесях, распространяемых во время гололедицы. Вторая причина – износ детали. Система постоянно находится под влиянием высоких температур. Плавление и прогорание ее компонентов не диковинка.

Сварка выпускных коллекторов собственноручно: особенности и рекомендации

1) Как снять/установить выпускной коллектор в авто?

В зависимости от степени сложности проводимого ремонта, может возникнуть необходимость в покупке нового коллектора, ибо сварка обойдется по той же цене, а иногда даже дороже. Для большинства владельцев проще будет обратиться в СТО, но есть и категория автомобилистов, которые предпочитают производить мелкие ремонтные работы собственными руками.

Набор инструментов для замены старого коллектора на новый:

Покупая новый коллектор, в комплекте сразу нужно менять 2 типа прокладок – в связке коллектор/ГБЦ и коллектор/приемная трубка системы выпуска. О том, какой именно брать коллектор, скажет маркировка старого + проконсультироваться у продавца – это святое.

Алгоритм замены выхлопного коллектора:

Всего 14 шагов. Весь процесс может занять от 1 до 3 часов. Конечно же, если у человека все в порядке с прямотой рук. Если не уверены в своих способностях, лучше обратиться в сервисный центр. Дороже, но качественней.

2) Как происходит сварка выпускных коллекторов из чугуна?

Последний вариант отличается методикой прокладки швов – короткие отрезки, на которые накладываются повторные слои. Такое подход позволяет избежать коробления материала выпускного коллектора.

Классификация типов сварки

Если мы говорим о работе в домашних условиях, то единственный приемлемый вариант – холодная сварка инвертором. Из-за хрупкости чугуна, профаны не смогут качественно заделать даже мелкую трещину.

Какие электроды использовать:

При выявлении трещины в выпускном коллекторе, не советуется ожидать пока та приведет к срыву патрубка. Советуется как можно скорее снять деталь с двигателя и произвести ее ремонт. Для чугунных коллекторов при сварке требуется увеличение углерода – от 3% до 7%.

Если используется горячая сварка, деталь необходимо предварительно разогревать. Температура поддерживается на одном уровне (плюс/минус 10%) на протяжении всего процесса сварки. Учитывайте физические свойства чугуна – металл очень быстро остывает.

3) Особенности сварки выпускного коллектора из нержавейки

Обратите внимание: во избежание выгорания добавок в сплавах нержавейки, настоятельно рекомендуется производить сварку деталей исключительно в среде защитных газов.

Вторичное последствие – деформация детали из-за температурного режима сварки. При полном соблюдении технологии, обрабатывать фланец не потребуется. В обратном случае, получаем швы со сниженными антикоррозийными свойствами. Причина – преодоление отметки в 500 градусов. При достижении пиковой точки наступает процесс межкристаллической коррозии из-за перераспределения молекул металлов внутри сплава.

Популярные типы сварки для нержавейки:

Если речь о гаражном ремонте выпускного коллектора из нержавейки, оптимальным решением станет наложение сварочных швов электродами, имеющими ММА покрытие. Можно выбрать электрод на основе титана с рутиловым покрытием.

Менее привлекательные варианты, но тоже рабочие – это опять-таки электроды из двуоксиного титана с покрытием из кальция/карбоната магния. Толщина электрода идет по ГОСТу 10052.

Одна из вариации варки чугунного коллектора сварочным аппаратом:

4) Можно ли сварить выпускной коллектор холодной сваркой?

Хотя прямого отношения к металлическому завариванию швов холодная сварка и не имеет, некоторые мастера ее все же используют на временной основе. Применять метод советуется лишь тем личностям, кто знаком с технологией исполнения.

Когда рационально использовать холодную сварку:

Для сварки коллектора из нержавейки холодную сварку в виде клея еще можно использовать, но, если деталь из чугуна – вы только зря потратите время. На сколько хватит шва? Километров 500 от силы, но в 80% случаев сварка отлетает уже спустя 50-100 тысяч метров, так как на сдвиг и кручение шов не работает, к слову, совсем.

Подводя итоги, отметим, что наиболее рациональная сварка выпускных коллекторов – инвертор со специализированными электродами для чугуна, и сваривание ММА электродами для нержавейки. Без опыта в сварке будьте готовы к массе косяков и срывов швов. Если желаете сэкономить нервы, лучше обратиться в СТО или замените коллектор вовсе. Удачи на дорогах!

Источник

Сварка выпускных коллекторов своими руками

Выпускной коллектор — один из важнейших компонентов вашего автомобиля. Простейший коллектор состоит из нескольких труб, сваренных между собой в единую систему, по которой происходит вывод выхлопных газов. Выпускной коллектор есть в каждом автомобиле, независимо от его цены или года выпуска.

Поскольку это один из важнейших узлов, ему приходится выдерживать колоссальные нагрузки. В таких условиях коллектор не способен исправно работать и на нем образуются трещины, а иногда сквозные дыры. Особенно, если автомобиль старый и техническое обслуживание проводилось не часто. В таких ситуациях необходима сварка коллектора. С ее помощью можно отремонтировать агрегат и не приобретать новый. В этой статье мы расскажем все, что необходимо знать о сварке выпускных коллекторов.

Общая информация

Вне зависимости от автомобиля в нем может быть установлен трубчатый или цельный коллектор. Цельный агрегат отливается из чугуна и не имеет швов. Он наиболее прочный и долговечный. Трубчатый изготавливается путем сварки нескольких труб в единую систему. Такой вариант менее надежный, но более ремонтопригодный, поскольку зачастую лопаются именно швы и их можно без проблем наплавить заново.

Сами коллекторы изготавливаются из чугуна, жаростойкой стали или алюминия. Агрегат охлаждается с помощью воздуха, но порой этого недостаточно. В критических ситуациях коллектор сильно перегревается или переохлаждается, швы лопаются, образуются трещины или другие видимые дефекты.

Причиной возникновения трещин могут стать неисправности в двигателе, неправильная работа катализатора, неаккуратная езда по лужам и слякоти, неправильная мойка двигателя, агрессивная манера вождения и многое другое. Иногда частые поломки связаны с браком на производстве или желанием производителя сократить срок эксплуатации авто. Современные автоконцерны не ставят в приоритет качество своих автомобилей, часто изготавливая комплектующие из некачественного металла или допуская огрехи при сборке. Сварка коллектора необходима, если трещины достигли длины 5 сантиметров и больше, если фрагменты коллектора выгорели, сам коллектор раскололся на несколько составных частей, лопнули швы.

Ремонт выпускного коллектора

Многие автолюбители впадают в панику, увидев, что швы выпускного коллектора лопнули или он вовсе раскололся пополам. Если вашему агрегату не более 10 лет, то не спешите покупать новый взамен на неисправный коллектор. Его можно легко починить, если вы обладаете навыками сварки.

Сварка коллектора производится в проветриваемом (но без сквозняка) гараже, с использованием электродов. Также можно заварить трещину аргоном или наплавить чугун газопорошковой наплавкой. Если вы не обладаете достаточными навыками, то лучше не беритесь за эту работу. А всем опытным мастерам мы далее расскажем о нюансах ремонта.

Прежде всего, нужно засверлить края трещин или лопнувших швов. Разделайте кромки по всей глубине, только не используйте для этого стандартную болгарку. Теперь можно трещину заварить, используя метод аргонодуговой сварки, или наплавить газопорошковой наплавкой. Иногда встречаются коллекторы, которые настолько выгорели, что даже самый опытный сварщик не сможет их починить. Так что оцените свои силы и подумайте: может быть лучше потратиться на новый агрегат?

После сварки дайте коллектору остыть. При возможности лучше в работе использовать сварочный кондуктор. После того, как выполните сварку, обязательно отшлифуйте поверхность коллектора. Крайне важно восстановить все плоскости агрегата после ремонта, иначе швы гарантированно лопнут снова, а трещины разойдутся. Не стоит производить ремонт, если у коллектора нет прокладки. И обязательно контролируйте геометрию отверстий.

У опытного сварщика ремонт одного выпускного алюминиевого, чугунного или стального коллектора занимает в среднем 2-5 часов, в зависимости от характера поломки и условий работы. Это при условии сварки с аргоном или с электродами. Если применять метод газопорошковой наплавки, то ремонт может затянуться на несколько дней, поскольку коллектору необходимы минимум сутки на остывание.

Вместо заключения

Помните, что несоблюдение технологии сварки, нарушение техники безопасности и желание поскорее закончить ремонт выпускного коллектора могут привести к плачевным последствиям. Работу некоторых сварщиков порой невозможно переделать из-за огромного количества ошибок, и такой коллектор автоматически отправляется на свалку.
