Кнопка блокировки дверей

Пока собираю деньги на пайпинг решил заняться доп.электрикой в салоне.
Захотел замутить себе кнопку блокировки дверей как во взрослых машинах. Хотел купить готовый вариант. Поиски на просторах интернета не дали результата. Поэтому надумал свой способ блокировки дверей. Посмотрев схему сигналки понял что достаточно одной кнопки стеклоподъёмника. У сигнализации как и кнопки по два контакта нормально замкнуты. Поэтому в цепь сигналка-замок достаточно врезать кнопку стеклоподъёмника. При нажатии вниз — двери закрываются, при нажатии вверх — двери открываются.

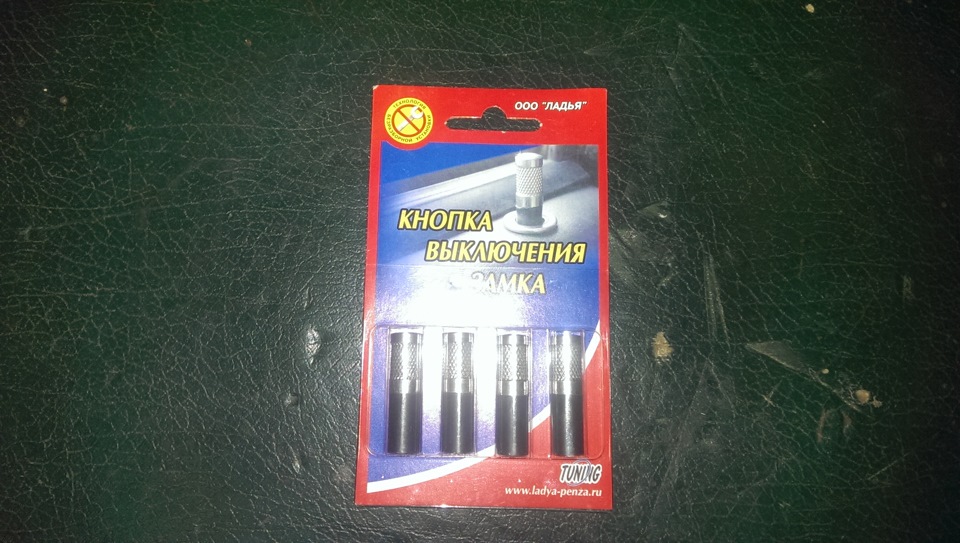

Так же решил сделать так, чтобы кнопка на двери опускалась заподлицо. Родные кнопки для этого не подойдут. Сходил в магазин и купил вот такие

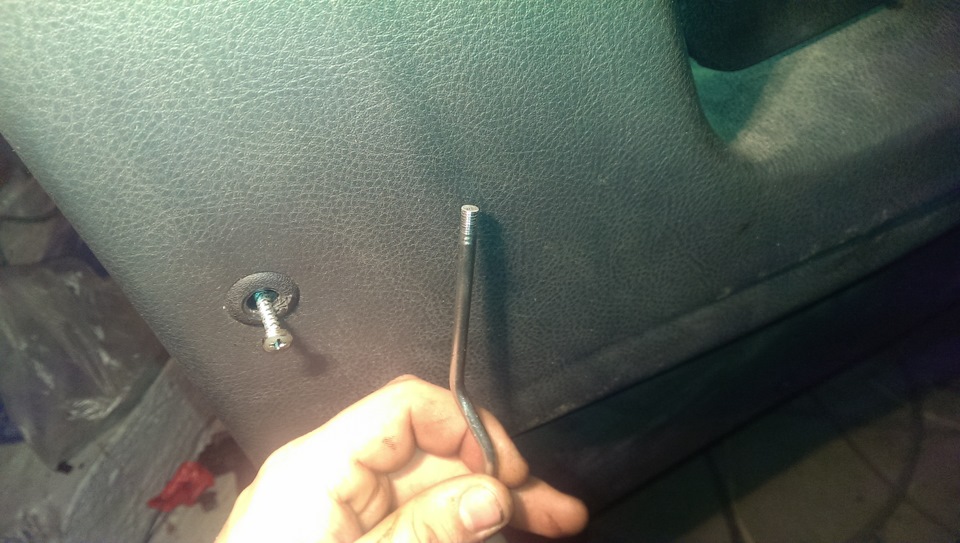

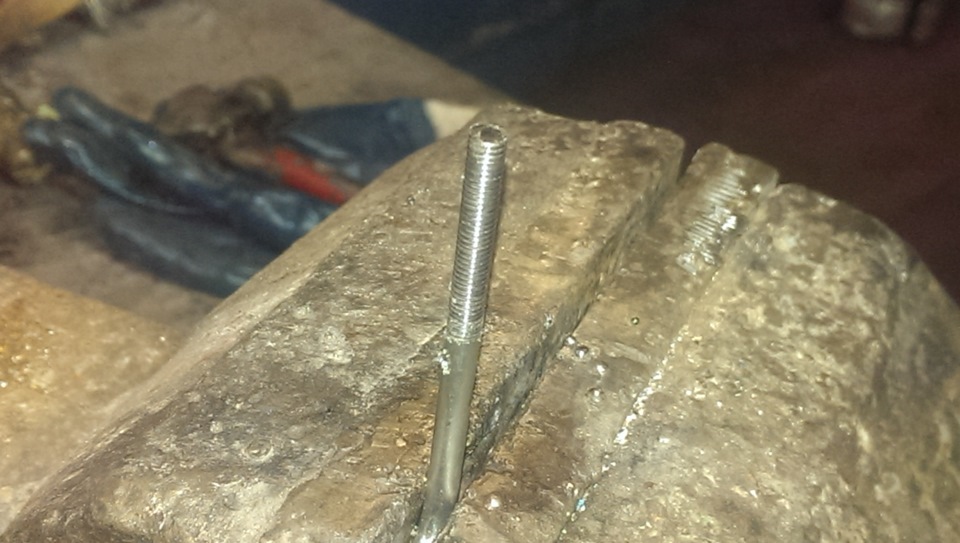

Для этого снял тягу кнопки и нарезал длиннее резьбу

Прикинул и отрезал лишнее

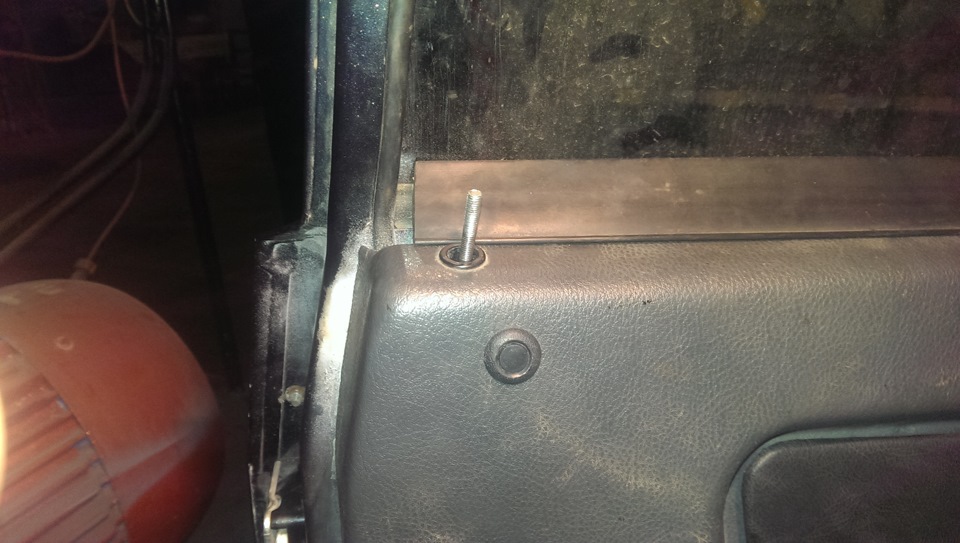

Поставил обратно на дверь

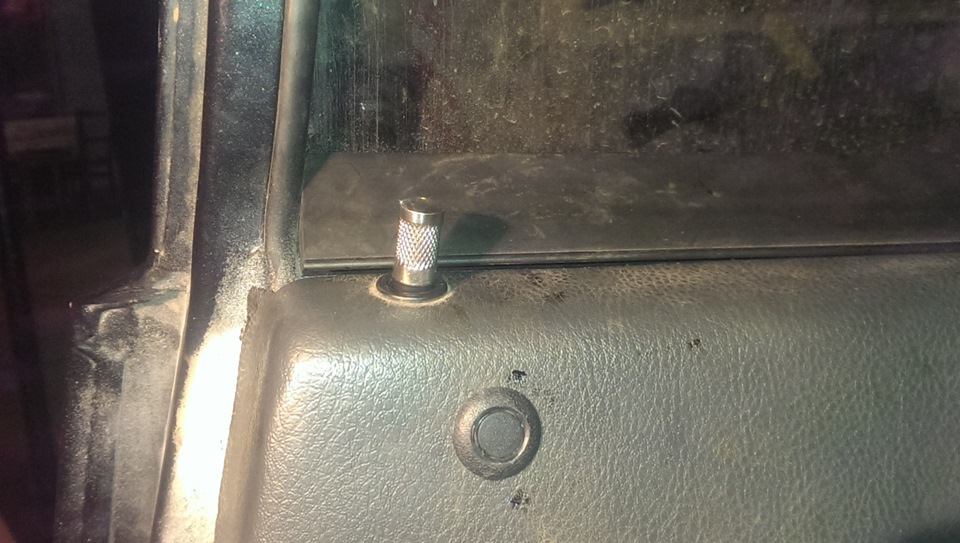

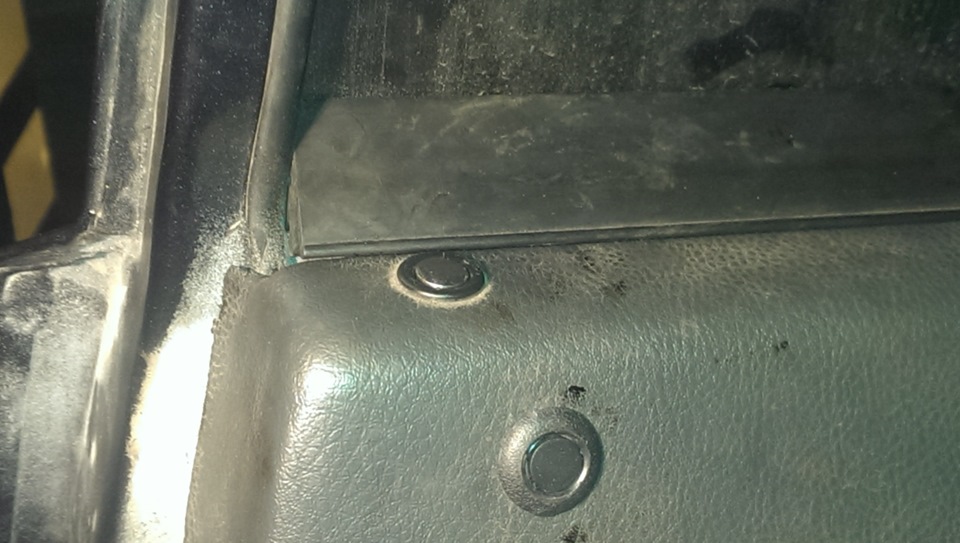

Накрутил кнопку. Так когда открыто

Согласен выглядит не практично и если что, то двери не открыть. Но всё равно это лучше, чем у меня раньше было. Точнее раньше у меня не было кнопок. И если садился аккумулятор, а машину необходимо было закрыть, то приходилось снимать обшивку и закрывать нажимая на сам механизм замка.

Источник

Кнопки блокировки дверей в Москве

Декоративные кнопки блокировки дверей автомобиля

Система блокировки дверей, которую еще называют центральным замком, может быть эстетически привлекательна. Суть работы этого механизма заключается в открывании и закрывании дверей. Его можно кастомизировать уникальными наконечниками и шайбами.

Каждый автовладелец хочет сохранить в целостности и защитить свое транспортное средство от злоумышленников, но и о красоте тоже следует подумать. Хромированные наконечники с изображениями марки автомобиля способны улучшить вечный вид и справиться со своим предназначением.

Центральный замок считается дополнительной системой защиты. Внешний вид их играет очень важную роль в интерьере автомобиля. Существуют машины, на которых каждая дверь оснащена отдельной кнопкой блокировки. Конструкторы делают это для возможности улучшить визуальное восприятие салона и в целях безопасности. Используя наконечники кнопки блокировки дверей можно в несколько раз улучшить оформление интерьера. Среди ассортимента есть даже именные кнопки.

Преобразование автомобиля

Водители, у которых автомобиль не оснащен таким устройством, могут доукомплектовать свой транспорт механическим либо централизованным замком. Последний вариант предполагает установку кнопки открывания дверейи подключения ее к центральному замку. Вдобавок к этому можно купить декоративный наконечник для кнопки блокировки замков дверей, который легко оформить логотипом марки автомобиля. Такой функциональный аксессуар может заменить стандартную деталь и придать салону особой индивидуальности. Внутренний тюнинг кнопки блокировки дверей не менее важен, нежели наружное оформление. Установив оригинальный наконечник можно преобразовать салон, сделав его особенным и оригинальным.

Данное приспособление обладает достойными преимуществами:

высокое качество изготовления;

простота установки и замены;

возможность оформления логотипом.

Наконечники изготавливают из полированного металла или плотного пластика, поэтому монтировать его достаточно легко. Устройство подойдет для любой марки авто.

Купить кнопки блокировки дверей можно в специализированном онлайн магазине Автофишка. Вся продукция нашего магазина оригинальная и имеет сертификат качества от производителя. Мы реализуем качественные изделия от известных автоконцернов. Заказав кнопку открытия дверей с именным логотипом, гербом или рисунком, можно приобрести практичный элемент, который заменит старую стандартную деталь.

Современные разработки

Благодаря большой популярности, хромированная кнопка двери считается наиболее стильным вариантом, который подходит практически всем маркам авто. Нанесенный логотип посредством специальных технологий фотопечати с нестираемой поверхностью станет изысканной изюминкой любого салона. Декоративные кнопки блокировки изготавливают из прочных материалов, устойчивых к, возникающим в процессе эксплуатации, негативным факторам: температурным перепадам, механическим воздействиям и т.п.

Особенности комплектации и установки

В комплект устройства входит четыре кнопки блокировки дверей, которые очень легко установить. Сначала необходимо снять штатную кнопку, нажав на нее и повернув на 180 градусов. Освободившись от фиксации, прежняя кнопка легко снимается. На ее место устанавливается новая, стороной с нанесенной меткой к наружной части авто. Зафиксированная кнопка замка двери должна находится на расстоянии 2 мм над дверной обивкой.

Качество и выгода в Автофишке

Сотрудничество с нашей компанией дает каждому клиенту массу преимуществ:

Во-первых, мы располагаем широким ассортиментом товара от профессиональных производителей.

Во-вторых, ценовая политика в нашем магазине очень лояльная. Наши цены всегда ниже рыночных.

В-третьих, мы предлагаем высокий сервис, оперативность оформления заказов и индивидуальный подход к каждому потребителю.

Наши сотрудники помогут сделать правильный выбор при покупке кнопки открытия двери и проконсультируют по всем вопросам.

Заказанную продукцию мы доставляем в быстрые сроки.

В Автофишке можно прямо сейчас купить кнопки блокировки дверей от популярных производителей на самых выгодных условиях. Мы гарантируем отличное качество, надежность и долговечность выбранных изделий. Вся информация о моделях и их стоимости имеется на страницах онлайн-каталога.

Источник

Дополнительная кнопка управления центрозамком на двери. Часть 1.

Давно собирался установить дополнительную кнопку на запирание/отпирание ЦЗ в водительскую дверь.
Пересмотрел несколько статеек с фотками — предлагают использовать кнопку такую же, как на отпирание багажника. (большая, с силовыми контактами). В ручку двери она устанавливается с трудом и потерями — нужно гнуть контакты, подрезать движущиеся части механизма открывания. Одним словом — полностью неприемлемый для меня вариант!

Небольшой экскурс по магазинам радиодеталей и кнопка найдена.
Диаметр резьбы — 12мм
Вылет (глубина) внутренней части с контактами — 14мм
Высота (наружная) — 8 мм
Нормально разомкнутый контакт без фиксации.
Как раз, то что надо! И стоимость 18 грн. всего.

Подключение.
Кнопка подключается параллельно микрику актуатора (коричневый и белый провода) которые идут на контроллер ЦЗ (БУБД ИТЭЛМА 21093-6512010-03). Вот и все. Кнопка подключена через доп. разъем, чтобы было удобно разбирать дверную обшивку.
Принцип работы: в зависимости от состояния замка (актуатора) — открыт или закрыт- на массу замкнут один из контактов микрика. При нажатии кнопки масса подается на второй контакт, и соответственно на контроллер БУБД, который получив импульс по входу приводит в действие актуатор, изменяя его положение на противоположное. Таким образом, всего лишь одной кнопкой осуществляется управление «закрыто-открыто» всеми четырьмя дверьми.
При длительном удержании кнопки происходит лишь однократная смена состояния замка.
БУБД был предварительно доработан — устранена причина подвисаний и глюков, а также добавлены доп входы, для независимого функционирования доп. кнопок.
См. мой блог: www.drive2.ru/b/1914264/.

Данную функцию поддерживают также 6-ти выводные контроллеры ЦЗ (транзисторные). В каждом отдельном случае лучше предварительно протестировать блок ЦЗ.

Цена вопроса (кнопка + разъем) = 28 грн

Комментарии 59

увидел бы я раньше вашу статью.а так сделал себе кнопку от стеклоподъёмника. вперед-назад откр-закр

Наконец-то созрел на установку кнопки ЦЗ www.drive2.ru/l/8350054/, блок БУБД ИТЭЛМА 21093-6512010-03,
не доработанный и 2 контакта на цз свободны. Я вот хочу поставить эту кнопку качалку.

Проверил — силовые провода от сигналки врезаны в провода ЦЗ, похоже электрик реализовал последовательное включение БУБД и сигнализации по силовой цепи www.drive2.ru/b/1914264/.

Номиналы R1*, R2*, C1*, C2* = 3,3кОм и 47мкф*16В? Можно ли применить конденсатор на 10мкф?
После установки R1, R2, C1, C2 надо перекинуть подключение кнопки водит.двери с 5 на 6 и с 7 на 8, а на ее место подключить кнопку качалку?
В БУБД подвисаний и глюков, описанных в статье, не наблюдалось.

10 мкФ будет мало, а 100 будет много
Кнопка качалка подключается на основные входы, микрик привода замка и кнопка на двери — на дополнительные

Здравствуйте. Хочу так же доработать блок БУБД, чтобы подключить кнопу (не совсем кнопку, правда, но смысл будет такой же — замыкание-размыкание). Такой вопрос: блок новый, при замыкании проводов открытия и закрытия между собой при любом положении микрика ничего не происходит, такое ощущение, что блок не дает открывать-закрывать приводы, если одновременно замкнуты оба провода (открытие-закрытие). Достаточно ли активировать доп. выходы для того, чтобы такая схема заработала, или нужно еще что-то переделывать? Буду признателен за ответ, очень нужна помощь в этом вопросе! Спасибо!

Здравствуйте!
Да, достаточно доделать доп входы и переподключить к ним микрик от привода

Спасибо большое за ответ, буду пробовать!

Здравствуйте!
Да, достаточно доделать доп входы и переподключить к ним микрик от привода

Активировал контакты — всё заработало!) Спасибо еще раз за отличную доработку! Но возникла одна проблемка: в моем случае хочу привязать бубд к сигнализации от скутера, которая в моем случае используется для автозапуска, а как сигнализация не используется. У неё несколько реле, одно из которых при нажатии кнопки снятия с охраны размыкается и замыкается, и остается замкнутым пока еще раз не нажмешь эту же кнопку. При нажатии других кнопок его состояние не меняется. Подключил контакты размыкания-замыкания от бубд к этому реле — цз работает, при нажатии кнопки снятия с охраны открывается, при повторном нажатии закрывается. Но получается, что контакты размыкания-замыкания все время замкнуты, что делает невозможным управление цз с мастер-актуатора, например при открытии двери ключом. Более того, если сдвинуть мастер-актуатор из одного положения в другое, бубд перестает реагировать на сигналы от блока сигнализации, пока не отключишь его от контактов реле сигнализации. При повторном подключении всё снова работает корректно, пока опять не дернешь мастер-актуатор. Возможно таким образом работает защита бубд от перегрева атуаторов, возможно ли её отключить? Что вообще Вы думаете по этому поводу, как можно решить проблему? Сигнализацию менять на что-либо другое не хочу, т.к. часто пользуюсь автозапуском, и хочется чтобы она могла управлять еще и цз. Может как-то можно доработать её или бубд?

Источник

Зачем нужна кнопка в автомобиле, на которой изображен «космонавт»

В автомобиле много значков и кнопок, о назначении которых многие новички-водители не могут самостоятельно догадаться. И дело даже не в образованности людей, а в том, как нарисован тот или иной значок. Ярким примером является кнопка, на которой изображён космонавт. Давайте разберемся, что на самом деле изображено в этом месте, и для чего эта кнопка нужна.

Что на самом деле изображено на клавише

Порой, самостоятельно догадаться, что изображено на клавише, невозможно. Из-за этого приходится обращаться к более опытным товарищам или интернет-ресурсам. Но первые тоже часто не знают значение этого изображения. И это неудивительно, ведь на самом деле там изображён человек на фоне замка, а не космонавт.

Вот этот замок создаёт иллюзию шлема, из-за чего большинство людей видят космонавта в скафандре. Если говорить более точно, то на клавише изображён ребёнок на фоне замка. Почему именно ребёнок? Ответ на этот вопрос кроется в функции, которую выполняет данная кнопка.

Что включает кнопка

Эта кнопка выполняет единственную функцию, она обеспечивает безопасность сидящих на заднем сиденьи людей. Как многие уже догадались, кнопка с ребёнком на фоне замка позволяет водителю, не вставая со своего автомобильного кресла, заблокировать задние двери с обеих сторон.

При этом на некоторых марках автомобилей пассажир, сидящий на заднем сиденьи, не сможет открыть или разблокировать дверь, пока водитель не нажмёт на эту кнопку вновь. Довольно полезная и удобная функция. Но не стоит забывать, что на некоторых автомобилях пассажир может самостоятельно разблокировать заднюю дверцу.

Когда используется кнопка блокировки

Используется такая кнопка блокировки довольно редко, если у водителя нет маленьких детей (младше 8-10 лет). В таком случае задние дверцы машины блокируются для того, чтобы малыши не могли на ходу открыть дверь и вылететь.

Конечно, современное законодательство обязывает всех водителей перевозить детей в специальном кресле, в котором ребёнок надёжно фиксируется. Но шаловливые ручки малышей так и хотят за что-нибудь потянуть. Поэтому дверцы они пытаются открыть каждый раз, не понимая, что им угрожает опасность. Именно поэтому рекомендуется всегда при езде с детьми блокировать задние дверцы автомобиля.

Кнопка в автомобиле, на которой изображён космонавт, на самом деле означает человека на фоне замка. Эта кнопка предназначена для того, чтобы блокировать задние двери. Расположена она недалеко от водительского кресла, её нетрудно заметить. Блокировать нужно в том случае, если с водителем едет маленький ребёнок. Таким образом можно обеспечить его безопасность во время движения.
