Пересвет кнопок, МУС, комбинация приборов и ещё кое-что

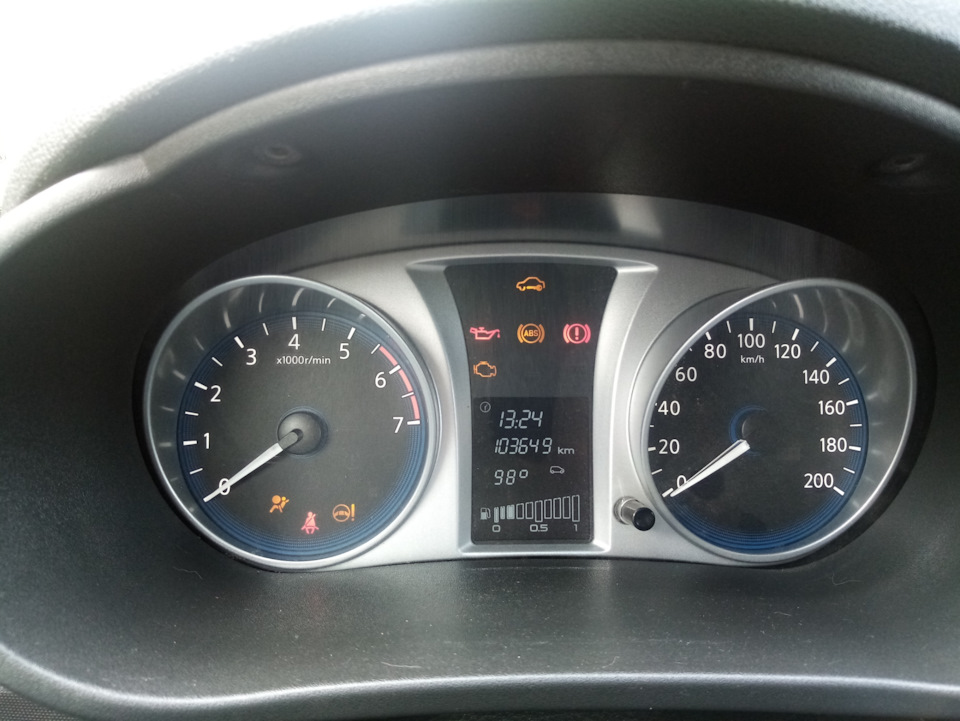

Всем привет. По случаю досталась по хорошей цене комбинация приборов от Датсун ми-до, уже рестайлинговая, с черным экраном, белой подсветкой и плавным розжигом.
У меня комплектация без АБС, поэтому нужно было сделать сброс конфигурации приборки, чтобы потушить индикаторы АБС и ручника. Для этого пришлось обратиться к человеку, который скруткой пробега занимается, поскольку сам не нашел ни у кого нужный адаптер, а покупать ради одного раза как-то нецелесообразно, да и ждать доставки почти месяц. Пробег на новой приборке лишь на пару тысяч отличается от моего пробега, который тоже не оригинальный. Кроме того, заменил серебристые колодцы на уже имеющиеся чёрные, мне так больше по вкусу.

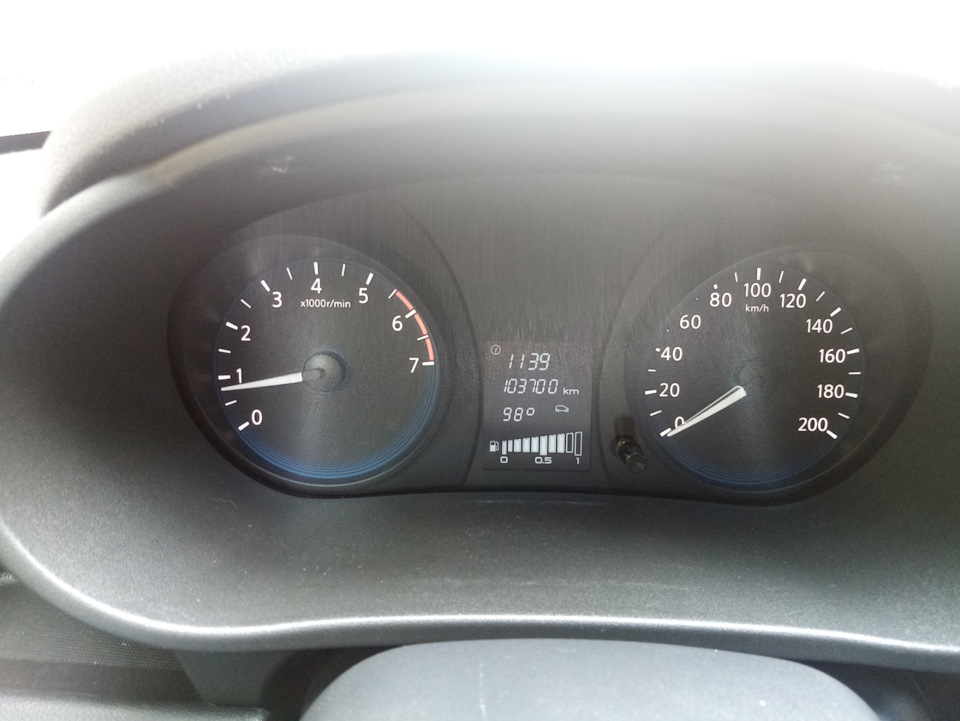

Большой плюс данной комбинации приборов в том, что днём подсветка яркая и даже в солнечную погоду всё отлично читаемо, подсветка работает при включенном зажигании. При включении габаритов, подсветка притухает, не ослепляя и не утомляя зрение в темное время суток.
Поездив с белой подсветкой приборов, понял, что нужно все остальные элементы пересвечивать в белый. Фотографировал в процессе работы мало, но на этот случай уже есть много статей и материалов.

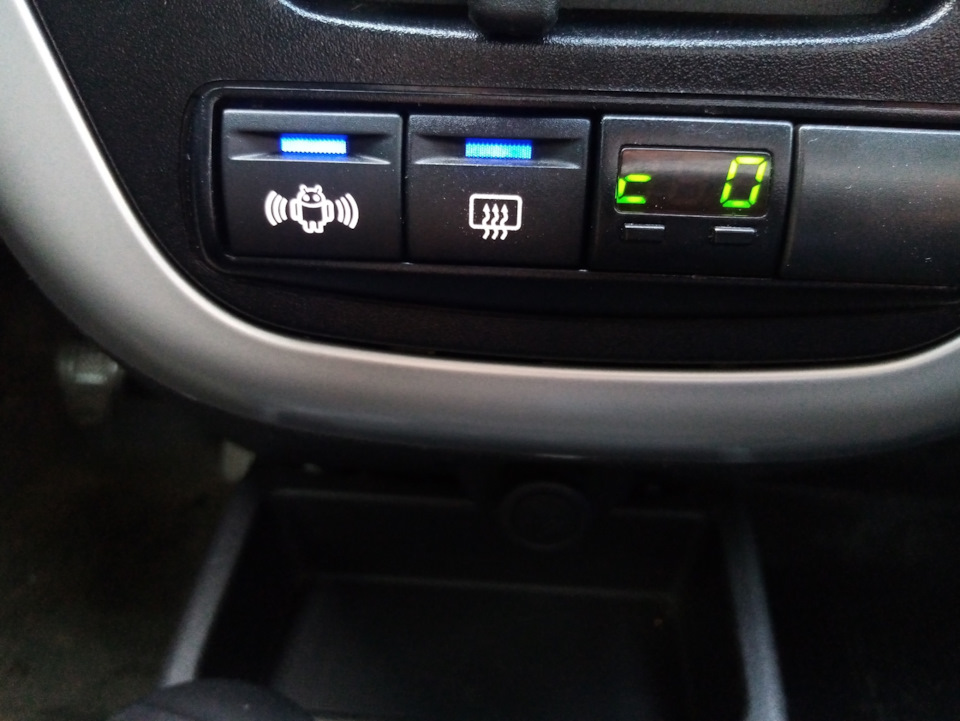

Основной цвет подсветки выбрал белый, а цвет индикации включенных кнопок выбрал синий, под стать синему оформлению магнитолы. Светодиоды типа 0805.
Процесс работы не сложный. Аккуратно разбираем кнопки до такого состояния.

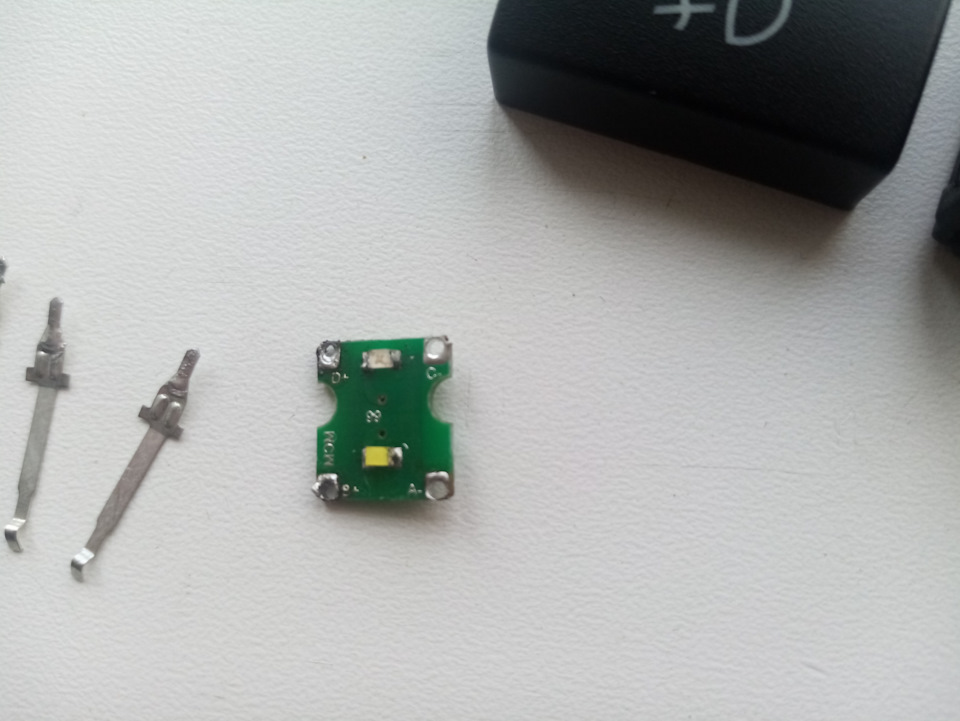

Плата подсветки припаяна внутри на трёх лапках, их нужно аккуратно отпаять и плата вынимается из кнопки для более удобной работы со светодиодами. На платах полярность светодиодов подписана, минус со стороны контактов А и С, на светодиодах минус был помечен точкой.
Аккуратно отпаял старые и припаял новые светодиоды. Сборка кнопок в обратном порядке.

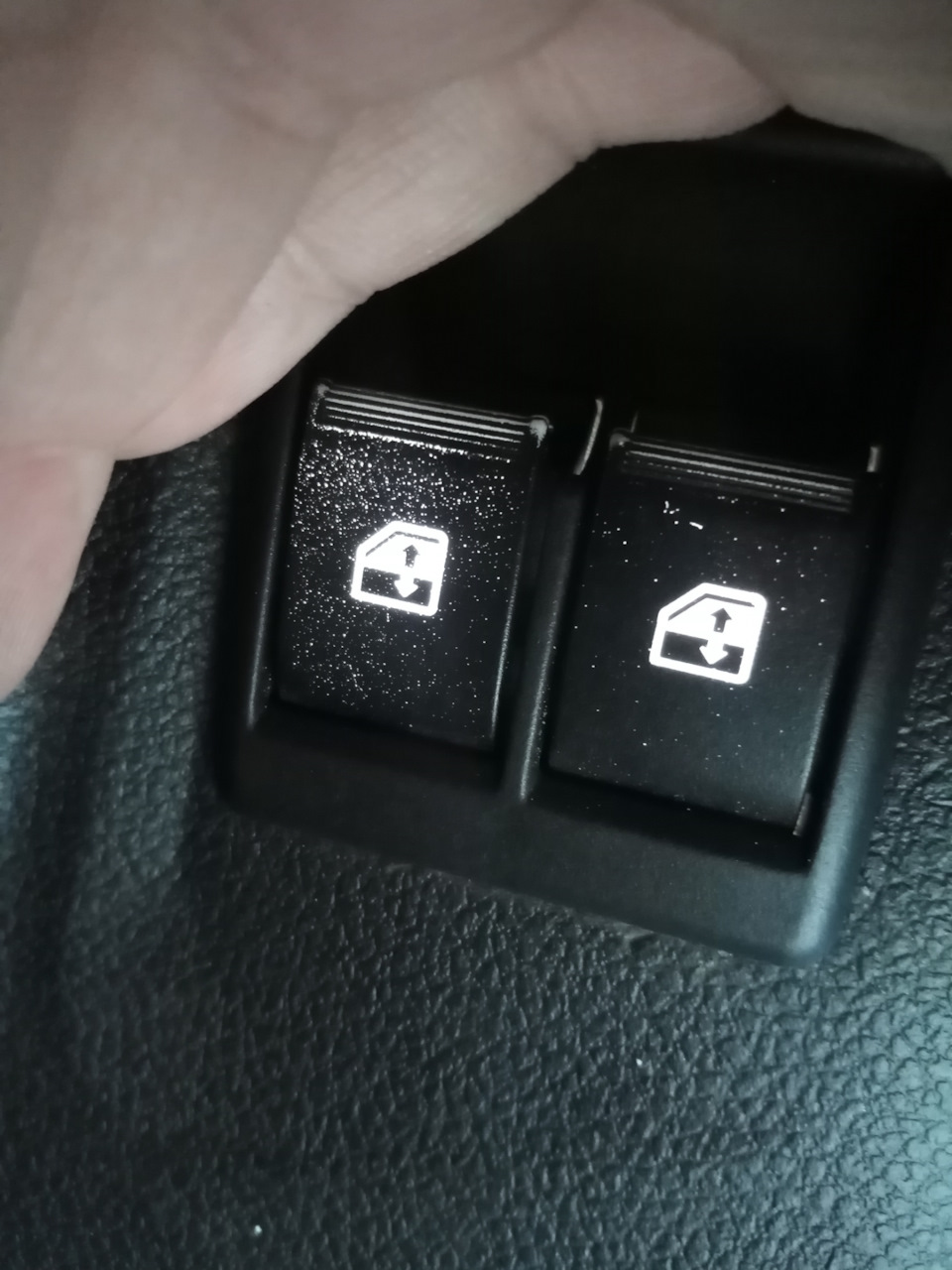

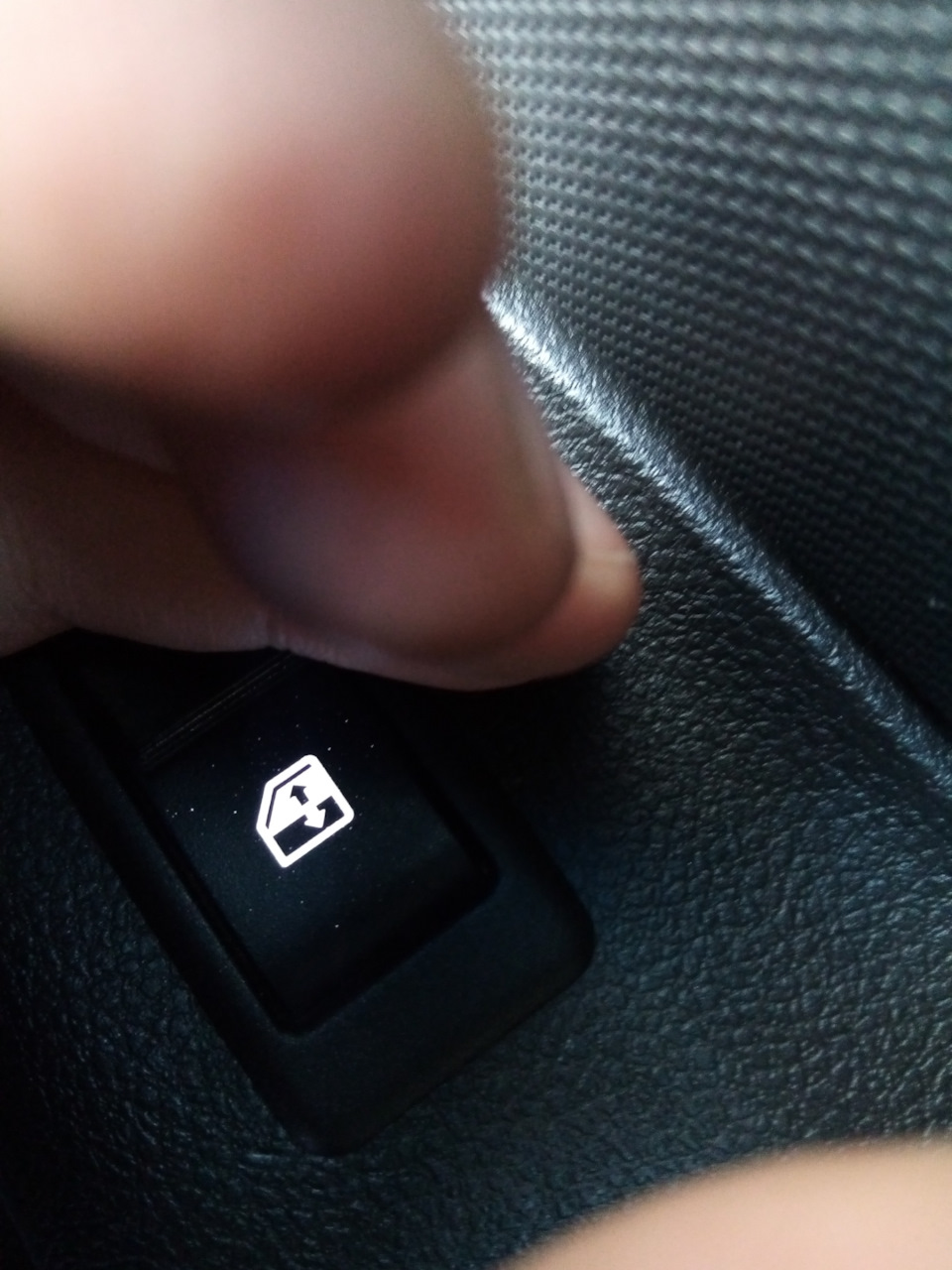

С кнопками стеклоподъёмников всё ещё проще, отгибая защёлки, кнопки аккуратно разбираются на две части и получается полный доступ к светодиодам.

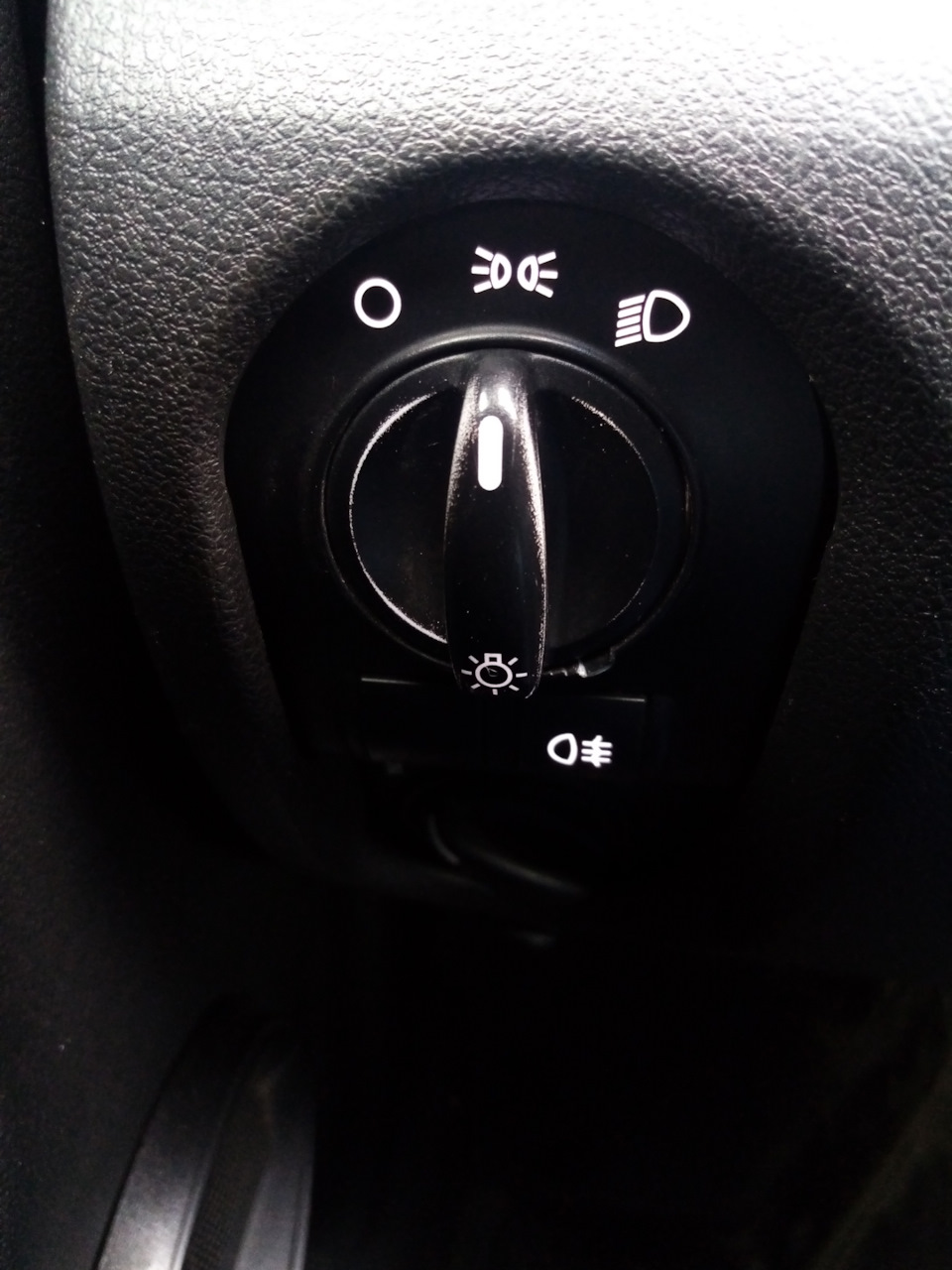

С модулем управления светом получилось сложнее, кое-как разобрал его. Крутилку тянул с таким усилием, что думал что сломаю её.
Резисторы подсветки менять не стал, яркость подсветки для меня самая оптимальная.
Осталось сделать пересвет подсветки блока управления печкой и заменить дисплей бк штат на белый. Для подсветки блока управления печкой хочу самостоятельно попробовать изготовить плату подсветки и нужно будет скорее всего, заказывать шкалу, поскольку родная имеет зелёный светофильтр, который аккуратно стереть проблематично.
Пока был на разборке, где покупал приборку, с небольшой доплатой заменил малюсенькие подголовники Гранты на полноценные подголовники от того же самого Датсуна. Материал обивки аналогичный, поэтому получилось так, как будто так с завода и было.
Ещё получил в подарок от друга грантовода пластиковые накладки на петли заднего дивана, вроде бы и мелочь, а приятно.
Органы управления Lada Granta
Всем привет сегодня рассмотрим органы управления на автомобиле Lada Granta. Конечно, профессиональным водителям данная статья не будет интересна, а вот новичкам или тем, кто только купил автомобиль Лада Гранта, возможно пригодится. Также из данной статьи узнаем все обозначения комбинации приборов. Итак, поехали.
Описание комбинации приборов Lada Granta
Тахометр Лада Гранта, показывает частоту вращения коленчатого вала двигателя, зона шкалы красного цвета означает опасный для двигателя режим работы.
Спидометр Лада Гранта, показывает с какой скоростью в данный момент движется автомобиль
Жидкокристаллический дисплей бортового компьютера Lada Granta, отображает информацию с Б.К
Обозначения приборов и указатели на дисплее Lada Granta
1. Сигнализатор аварийного низкого давления масла, включается красным цветом при включении зажигания и после запуска двигателя гаснет, горение лампы при работающем двигателе и постоянный (в течении 5.с) сигнал зуммера указывают на недостаточное давление масла в системе
2. Сигнализатор состояния анти блокировочной системы тормозов ABS (в вариантном исполнении), включается оранжевым цветом при включении зажигания и через 2с. после запуска двигателя гаснет, горение лампы в остальных случаях свидетельствует о неисправности системы, которую следует устранить в специализированной станции ТО
3. Сигнализатор аварийного состояния тормозной системы, включается красным цветом при включении зажигания и после запуска двигателя гаснет, горение лампы и сигнал зуммера (5 включений) при работающем двигателе свидетельствуют о падении уровня тормозной жидкости ниже метки «MIN» в бачке главного цилиндра, эксплуатировать автомобиль с горящим индикатором запрещено
4. Сигнализатор неисправности системы управления двигателем (Check Engine), включается оранжевым цветом при включении зажигания и после запуска двигателя гаснет, горение лампы после пуска двигателя или во время движения указывает на выход из строя кого-либо элемента системы управления двигателем (не означает, что двигатель должен быть немедленно остановлен, тем не менее причину следует устранить как можно скорее), определить ошибку можно используя диагностический разъем
5. Сигнализатор перегрева охлаждающей жидкости, включается красным цветом при включении зажигания и через 5с. после запуска двигателя гаснет, звуковой сигнал указывает на перегрев двигателя (t>115C), сигнал будет повторяться пока температура не опустится ниже 110C, при включении сигнализатора эксплуатировать автомобиль запрещено, в противном случае это приведет к серьезной поломке двигателя
6. Сигнализатор зарядки аккумулятора, включается красным цветом при включении зажигания и после запуска двигателя гаснет, горение лампы или горение в пол накала во время работы двигателя указывает на отсутствие зарядного тока из-за неисправности генератора или регулятора напряжения, а также слабым напряжением (или обрывом) ремня привода генератора, эксплуатация автомобиля с горящим индикатором запрещено
Комбинация приборов описание и обозначения значков Lada Granta
1. Сигнализатор состояния подушки безопасности, включается оранжевым цветом при включении зажигания и после запуска двигателя гаснет, горение лампы в других случаях указывает на неисправность системы, необходимо как можно скорее обратиться в сервис, т.к. помимо отказа в аварийной ситуации, подушка может неожиданно раскрыться
2. Сигнализатор неисправности силового агрегата ( не используется )
3. Сигнализатор недостаточного давления в шинах, загорается при при падении давления в шинах
4. Аварийная сигнализация
5. Сигнализатор не пристегнутого ремня безопасности водителя, загорается при включении зажигании, если не пристегнут ремень безопасности
6. Сигнализатор состояния электро усилителя рулевого управления (подключен в вариантном исполнении), включается оранжевым цветом при включении зажигания и после запуска двигателя гаснет, горение лампы во время работы двигателя указывает на неисправность ЭУР, которую необходимо как можно скорее устранить
7. Сигнализатор резервного остатка топлива, указывает на необходимость дозаправки автомобиля, не допускайте полной выработки бензина, т.к. это может привести к поломке топливного насоса
8. Сигнализатор незакрытых дверей, загорается красным светом если открыта дверь
9. Сигнализатор режима иммобилайзера, загорается оранжевым светом и отображает состояние иммобилизатора и режима охраны автомобиля
10. Жидкокристаллический дисплей бортового компьютера, отображает информацию с БК
11. Кнопка сброса показаний счетчика суточного пробега, нажатием на кнопку устанавливают на 0 счетчик суточного пробега в жидкокристаллическом дисплее или выбирают режимы показа суточного или общего пробега
12. Сигнализатор включения ближнего света фар, указывает на включение ближнего света фар
13. Сигнализатор режима работы системы курсовой устойчивости (ESC) (в вариантном исполнении), включается желтым цветом при включении зажигания и после запуска двигателя гаснет, горение лампы «ESC OFF» свидетельствует об отключении системы, а горение и мигание во время движения указывает на срабатывание системы курсовой устойчивости, в остальных случаях горение лампы свидетельствует о неисправности системы
14. Сигнализатор режима работы системы курсовой устойчивости (ESC) (в вариантном исполнении), включается желтым цветом при включении зажигания и после запуска двигателя гаснет, горение лампы «ESC OFF» свидетельствует об отключении системы, а горение и мигание во время движения указывает на срабатывание системы курсовой устойчивости, в остальных случаях горение лампы свидетельствует о неисправности системы
15. Сигнализатор запрета перехода на высшую передачу «О/D OFF» ( не используется )
16. Сигнализатор включения дальнего света фар, указывает на включение дальнего света фар
Бортовой компьютер Лада Гранта
1. Отображает текущее время или (в вариантном исполнении) режим индикации подсказки переключения передач, а также режим индикации работы АКПП
2. Отображает по выбору общий или суточный пробег
3. Отображает температуру наружного воздуха или (в вариантном исполнении) функции бортового компьютера
4. Отображает уровень топлива
Руль Лада Гранта
На руле лада гранта имеется кнопка звукового сигнала. Для того чтобы включить звуковой сигнал, нажмите на любое место центральной накладки рулевого колеса.
Руль на Гранте регулируется по высоте с помощью рычага под рулём.
Внимание руль можно регулировать только при полной остановке автомобиля.
Переключатели и рычаги под рулём
Правый под рулевой переключатель отвечает за очиститель и омыватель стёкол. Переключатель включает электрические цепи при включенном зажигании. Рычаг переключателя можно перевести в следующие положения
Кнопки на под рулевом переключателе
Для переключения между режимами индикации и управления функциями используются клавиши на рычаге под рулевого переключателя стеклоочистителя и омывателя. При нажатии на верхнюю стрелку клавиши Б включаются режим выбора функций бортового маршрутного компьютера «по кольцу» вперед, выбор минут в режиме установки времени.
При нажатии на нижнюю стрелку клавиши Б включаются режим выбора функций бортового маршрутного компьютера «по кольцу» назад, выбор часов в режиме установки времени. Для обнуления установленных параметров нажмите и удерживайте кнопку A («RESET») более трех секунд.
Левый под рулевой переключатель отвечает за включение и выключение дальнего света фар а так же за моргание дальним светом. Также левый переключатель служит включением и выключением поворотников.
Для того чтобы включить левый поворотник рычаг нужно опустить вниз. Чтобы включить правый то на верх.
Для того чтобы включить дальний свет фар нужно под рулевой рычаг нажать как бы от себя стоит помнить дальний свет включится только в том случае если у вас включен ближний свет фар. Чтобы поморгать дальним светом нужно переключатель дергать, как бы на себя работает вне зависимости включено у вас зажигание или нет.
Стоит отметить после того как включается ближний габариты или дальний на комбинации приборов загораются специальные сигнализирующие значки.
Вещевой ящик
Для того чтобы открыть крышку ящика, потяните ручку на себя
Прикуриватель Lada Granta
В вариантном исполнении автомобиля Лада Гранта вместо прикуривателя может быть установлено гнездо розетки для подключения дополнительных 12-вольтовых электрических приборов мощностью не более 120 Вт.
Подстаканники
Рычаг переключения передач
На рукоятке рычага нанесена схема переключения передач. Заднюю передачу надо включать только после полной остановки автомобиля.
Ручник Lada Granta
Чтобы включить стояночный тормоз, поднимите рычаг до упора вверх (при правильно отрегулированном тормозе не более 8 щелчков). При этом загорится красным светом контрольная лампа в комбинации приборов.
Чтобы выключить стояночный тормоз на Гранте, немного потяните рычаг вверх, нажмите на кнопку на торце рукоятки рычага и опустите его до упора вниз.
Блок управления наружным освещением Lada Granta
Блок управления фарами на автомобиле ГРАНТА находится слева под воздуховодом. Для того чтобы включить габариты нужно переключатель установить в среднее положение. Габариты будут работать, вне зависимости включено у вас зажигание или нет.
Для того чтобы включить ближний свет фар на Lada Granta нужно переключатель переместить в самое правое положение работает при включённом зажигании. Если в таком состояние выключить зажигание, то останутся гореть только габаритные огни.
Сопла системы вентиляции и отопления салона
Выключатель аварийной сигнализации
При нажатии на клавишу выключателя загораются мигающим светом все указатели поворота и сигнализатор, установленный в клавише. При повторном нажатии на клавишу сигнализация отключается.
Замок зажигания
Замок зажигания, объединенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке зажигания может занимать одно из трех положений
Внимание.
Не удерживайте ключ зажигания в положении «II» более десяти секунд.
Категорически запрещается выключать зажигание и вынимать ключ из замка зажигания во время движения, так как это приведет к резкому увеличению усилия на педали тормоза и блокировке рулевого управления.
Если зажигание выключено, а ключ оставлен в замке зажигания, то при открывании двери водителя зуммер издает непрерывную трель, предупреждая об оставленном в замке зажигания ключе.
Блок управления системой отопления и вентиляции на автомобиле Лада Гранта ВАЗ 2190
— переключатель режимов работы вентилятора
— регулятор температуры подаваемого в салон воздуха;
— блок кнопочных выключателей;
— регулятор распределения потоков подаваемого в салон воздуха;
— рычаг управления системой рециркуляции
Блок кнопочных выключателей
В зависимости от комплектации в блоке устанавливают следующие выключатели
— выключатель электрообогрева ветрового стекла
— выключатель обогрева заднего стекла. Обогреватель заднего стекла работает только при установке ключа в выключателе зажигания в положение «I». При нажатии на клавишу выключателя включается обогрев заднего стекла и в клавише загорается сигнализатор. При повторном нажатии обогрев выключается. При повороте ключа в выключателе зажигания в положение «0» при включенном обогревателе функция обогрева отключается. При повторном пуске двигателя функция обогрева восстанавливается без дополнительного нажатия на клавишу выключателя. Сигнализатор, расположенный на клавише выключателя, будет гореть желтым светом в течение всего времени работы обогревателя
Гидрокорректор фар
Гидрокорректор фар служит для корректировки направления пучка света фар в зависимости от загрузки автомобиля.
Задние противотуманные фонари
Выключатель задних противотуманных фар. За включение и выключение отвечает выключатель справа, при работающем ближнем свете. Нажав переключатель первый раз, противотуманки включаться, повторное нажатие отменяет работу противотуманных фар.
Боковые двери Lada Granta
Чтобы открыть дверь изнутри, потяните ручку 1 на себя.
Чтобы открыть или закрыть окно используется ручка под номером 3
Ручка двери под номером 2
Для блокировки двери изнутри нажмите на кнопку блокировки. Чтобы разблокировать замок, вытяните кнопку.
Заднюю дверь можно заблокировать, нажав на кнопку блокировки при открытой двери и захлопнув ее. Передние двери таким образом заблокировать нельзя, так как при открытой двери кнопка блокировки не опускается.
Чтобы дети по неосторожности не открыли задние двери на ходу, нажмите вниз рычажок детского замка и захлопните дверь. Теперь дверь можно открыть только снаружи.
Как открыть капот Lada Granta
Для того чтобы открыть капот на Ладе Гранте нужно дёрнуть рычаг который находится слева под панелью приборов. После просуньте руку под капот чуть левее середины, нажмите снизу вверх на рычаг предохранительного крючка и поднимите капот. Выньте упор из зажимов на передней части автомобиля, удерживая капот. Поднимите упор и вставьте его загнутый конец в отверстие на внутренней стороне капота. Чтобы закрыть капот, выньте конец упора из отверстия, слегка приподняв капот. Опустите упор и зафиксируйте его в зажимах. Осторожно опустите капот, при этом защелкнется предохранительный крючок. Надавите на капот возле замка до щелчка.
Как отрегулировать передние сиденья
Перед поездкой отрегулируйте положение сиденья так, чтобы чувствовать себя за рулем комфортно. Неудобная посадка повышает утомляемость, что может негативно повлиять на безопасность движения. Передние сиденья регулируются в продольном направлении (вперед-назад), по углу наклона спинки и по высоте подголовников.Правильным считается регулировка сиденья, когда выпрямленная левая нога всей стопой опирается на пол под педалью сцепления, а руки, слегка согнутые в локтях, лежат на рулевом колесе в положении “без 10 минут 2 часа”. Сядьте на сиденье и проверьте, насколько удобно сидеть за рулем.
Если надо отрегулировать наклон спинки сиденья, поверните ручку шарнира. Спинка поднимается или опускается при вращении ручки в соответствующую сторону.
Если надо передвинуть сиденье вперед или назад, поднимите ручку которая находится под сиденьем и передвиньтесь вместе с сиденьем в нужном направлении, после чего отпустите ручку. Слегка подвиньтесь вперед-назад, чтобы сиденье зафиксировалось в выбранном положении.
Чтобы отрегулировать подголовник по высоте, поднимите его вверх или опустите вниз. Пружинные зажимы удержат подголовник в выбранном положении.
Ремни безопасности
Чтобы пристегнуть ремень, плавно вытяните его и вставьте язычок в замок до щелчка.
Ремень не должен перекручиваться
Чтобы отстегнуть ремень, нажмите на кнопку замка
