Всем привет! Давненько ничего не писал и сегодня речь пойдет о сабе. Попался мне тут один вариант вместе с усилителем. Сабвуфер многие из вас знают, это Alpine sbg-1244br и усилитель Calcell pop 300.1.

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Характеристики уж скидывать не буду, если кому надо, в интернете полным полно про них информации.
Всей системой в принципе доволен, но пришлось не много понастроить, так как уж был сильный басс, а музыки не было слышно, но сейчас все нормально.
Про провода
Протягивание проводов по машине, не занимает особо много времени. Первым делом я начал с магнитолы. От нее идут 2, так называемых тюльпана и плюсовой провод.

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Как видно все протягивалось по порогу, и каких то особых трудностей я не встречал.
Следующим этапом шел силовой ( плюсовой ) провод от АКБ. Видел много людей, кто просто кидают провод через дверь и этим довольно. Но раз делаешь — делай красиво. По этому я решил протащить провод через техническое отверстие ( резиновую заглушку в кузове ). Если кому интересно, смотретьУстановка противотуманных фар ( ПТФ ) Ну а дальше так же по порогу до багажника.

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Минусовой провод взял с кузова, а именно прикрутил где крепятся задние сиденья пассажиров. Но это еще не все.
Про кнопку
Тем временем пока я все проводил, ко мне уже шла моя кнопка включения сабвуфера.
Для нее я сделал колодку, что бы можно было вкл и выкл сабвуфер когда надо ( сами понимаете, он бывает достает )
Покупаем колодку для кнопки и маленькие клеммы, которые продаются в любом автомагазине.

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Вот по этой схеме будет более все понятно.

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

1 и 2 контакты мы замыкаем нажатием кнопки. Когда кнопка не нажата, у нас разрыв цепи. Теперь что касается индикации нажатия кнопки и вобще подсветка от габаритов.
На контакт D мы кидаем перемычку с контакта 2.

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Вот как раз и пришла моя кнопочка.

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Ставим и проверям нашу работу. Все отлично работает.

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Подсветка и индикация включения тоже работают 🙂
На этом все, спасибо за внимание, удачи на дорогах 🙂

Источник

Тумблер вкл/выкл усилителя на сабвуфер

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Вот решил сделать тумблер вкл/выкл усилителя который идет у меня на сабвуфер.

Получилась очень удобная штука) Захотел включил буфер, захотел выключил), ведь не всегда есть необходимость в долбешке)

Расскажу вкратце как происходила его подготовка и установка)

На авторынке мною был приобретен вот такой тумблерочек)

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

На все три контакта (Ground/Acc/Power) припаял провода по 30см, а место пайки контактов для надежности прикрыл термоусадкой.

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Куда ставить тумблер в салоне долго думать не стал, так как на торпедо была не задействованная заглушка

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Снял ее, просверлил отверстие в которое и вставил тумблер

Вот что получилось:

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Затем я сел в машину и принялся за установку)

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Подключения к магнитоле происходило довольно таки просто:
В разрыв синего провода идущего от магнитолы (Remote) подключил провода Power и Acc, а провод Ground (земля) я прикрутил к железному основанию к которому прикручивается пластмассовая правая часть торпедо.
— проверил…
— работает)
Затем поменяв направление подключения провода Remote в обратную сторону, я допился того что подсветка тумблера работает в положении ВКЛ и в положении ВЫКЛ лампочка не горит (ну мне лично захотелось чтоб было именно так)
Вот так я потратил свободное время на интересное занятие)

Источник

как подключить кнопку на усилитель

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

парни подскажите пожалуйста как мне подключить кнопку чтоб выключать усилок принудительно, есть провод питания с мафонана на него. вот думаю можно сделать через кнопку чтоб типо этот провод соединяло и разъединяло?

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

все правильно думаешь! провод REM который идет от мафона к ec? в него врезаешь выключатель!

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

а какой включатель?

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Любой какой понравится и органично впишется в интерьер.)

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Видимо где то утечка тока у него…И думает что это усилок который на саб идёт…

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

ээм тогда не тумблер, а цешку брать и замерять потребление на заглушенную.

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

цешка как я понял это совецкий стрелочный прибор иминуемый типо как Ц4342 и ми подобные?

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Ну да, может быть, я мультимитр так называю, меньше писать)

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Очень удобная штука. Рвешь РЕМ любыв тумблером, и радуешься. У меня, например, в пепельнице стоит маленький такой.

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

и что это дает? Смысл идеи то в чем?

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

В том, что ты можешь отключать усилитель принудительно. Допустим, если есть динамики от магнитолы. У меня, например, батя не может слушать музыку с сабом.

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

так может дело не в бате? А в том чтоб саб установлен и настроен рукозадо? 😉 Грамотно запиленый саб никогда никого не напряжет. В половине треков саб вообще работать не должен. А вот когда он молотит говнозвуком по затылку эт другой разговор. Но вместо кнопки лучше такой саб вовсе выкорчевать и поставить по уму 😉

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

На заглушенную всегда саб отключаю, ибо высосет и песенку дослушать не успеешь.

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

а вот это уже вопрос к здравому смыслу, к голове на плечах и к грамотности организации системы питания. 😉 а вовсе не к тумблерам. с таким успехом нужно на каждую лампочку в машине ставить еще по одному выключателю. ибо высосет )

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

ахаха да да, сейчас мк поставил себе, так иногда заполошенный из машины только выходить собираешься, а тут женский голос «выключите габариты»

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

а вот это уже вопрос к здравому смыслу, к голове на плечах и к грамотности организации системы питания. 😉 а вовсе не к тумблерам. с таким успехом нужно на каждую лампочку в машине ставить еще по одному выключателю. ибо высосет )

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

так может дело не в бате? А в том чтоб саб установлен и настроен рукозадо? 😉 Грамотно запиленый саб никогда никого не напряжет. В половине треков саб вообще работать не должен. А вот когда он молотит говнозвуком по затылку эт другой разговор. Но вместо кнопки лучше такой саб вовсе выкорчевать и поставить по уму 😉

Ты сильно глубоко копаешь)) Тумблер куда проще )

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

проще колхоз + тумблер чем просто толково организованая система?)

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

А неужели ты хочешь сказать, что проще толково организовать систему чем заколхозить тумблер?))

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Тогда проще при рождении умереть чем всю жизнь мучаться трудностями)

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Нужно подходить к вопросам рационально.
Например если тебя устраивает твоя система, нравится как она играет и с ней все ок, но твой отец не хочет ездить с включенным сабвуфером — неужели в этом случае стоит брать и переделывать ВСЕ?

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

стоит в МЕНЮ магнитолы отключать саб и все. 😉

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Для меня на много проще было бы щелкнуть тумблер, чем лазить в настройках магнитолы

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

…и выплюнуть саб нафиг?)))

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Кстати еще такой момент, ГУ может отрубить линейки, но питание антенны на ГУ ни как не отключить, по этому ток холостого хода будет потребляться в любом случае.

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

да и пусть потребляет на здоровье.) в хорошем штатном питании это незначительно

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Чему радуешся, мидбасу, зачем это в принципе? Мож я чё не понимаю…

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

А нахера писать НАХЕРА?! Хочет человек сделать отдельное включение- пусть делает. Каждому своё.

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Так я и в толк не возьму зачем это. Мне просто интересно.

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Что бы было. Я себе тоже планирую сделать сабовое звено отключаемое.

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

открою страшный секрет. в 90% магнитол могут отключать саб в меню B-). Лучше всегда любое дело начинать с теории что и как делать правильно и почему делается именно так или не делается так и тогда уже планировать. в противном случае толку не будет.

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Да ладно. Не умничай. Каждый делает так как захочет и учатся большинство всё же на своих ошибках, а рассуждать…-тут умников хватает.

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

да мне честно говоря наплевать кто что делает. учатся на своих ошибках только дураки. если голова на плечах есть то человек всегда сперва научится а уж потом делает. а не принимает решения абсолютно не понимая о чем он говорит. на счет умничать это да. если человек слишком самоуверен то он все равно вкрячит колхоз с кучей тумблеров в свою машину а думать головой начнет только когда изза его тумблера усь динамик выплюнет. По этому нет никакого смысла тратить свое время в надежде предостеречь других от бестолковой работы.
Удачного колхоза 🙂

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

Так о чём речь то?) Вопрос был задан как сделать принудительное выключение… Рассуждать зачем и почему мне кажется не нужным…) Может он хочет шоб в салоне как в самолёте было?) Без обид. Со многими твоими доводами я согласен.

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

его вопрос из той категории типа если бы он спросил как отрезать себе палец. на этот вопрос по любому лучше объяснить человеку что этого делать не нужно вовсе вместо того чтоб подсказывать как это делать удобнее 🙂 ну мне так кажется по крайней мере 🙂

Источник

Автоматическое выключение питания сабвуфера при выключении зажигания

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

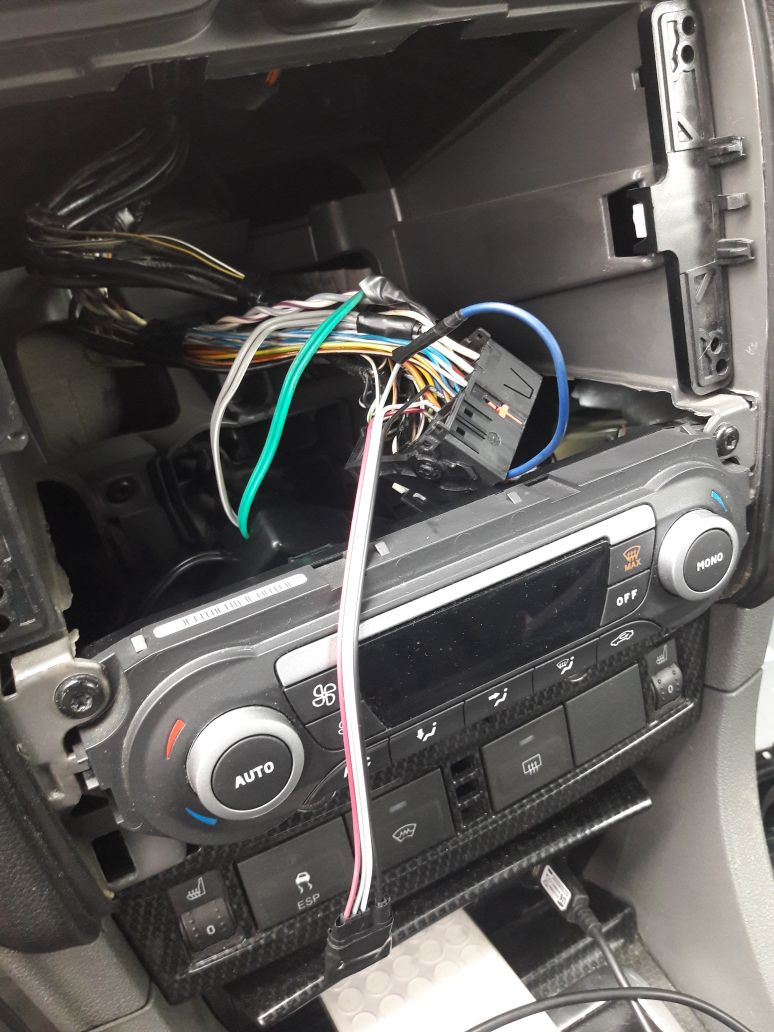

После установки активного сабвуфера в багажник, я на скорую руку пытался его подключить по «классической» схеме (когда вывод включения усилителя соединяется с проводом ACC на колодке магнитоллы), но такая схема не работала — напряжение на выводе ACC просаживалось до 2В при подключении усилителя. Тогда я «временно» подключил вывод включения усилителя напрямую к +12В на колодке. Это приводило к тому, что усилитель не отключался при блокировке машины (или отключался через некоторое время — я не проверял). Поскольку нет ничего более постоянного, чем временное — я так и ездил почти месяц. Пока я ездил каждый день в/с офиса все было нормально, но стоило с семьей сгонять на чОрном за город на несколько дней и я не смог завести гОнку. Открыть смог, закрыть не смог…

Померил напряжение акб 9В. Ну все приплыли. Благо сосед по парковке прикурил тачку. Теперь надо делать все «по уму». Яжинженер))) накидал наспех схемку, которая имела бы малый входной ток (для того, чтобы не просаживать вывод ACC) и достаточно высокий выходной ток, чтобы тянуть вход включения усилителя.

Кнопка для отключения сабвуфера в авто. Смотреть фото Кнопка для отключения сабвуфера в авто. Смотреть картинку Кнопка для отключения сабвуфера в авто. Картинка про Кнопка для отключения сабвуфера в авто. Фото Кнопка для отключения сабвуфера в авто

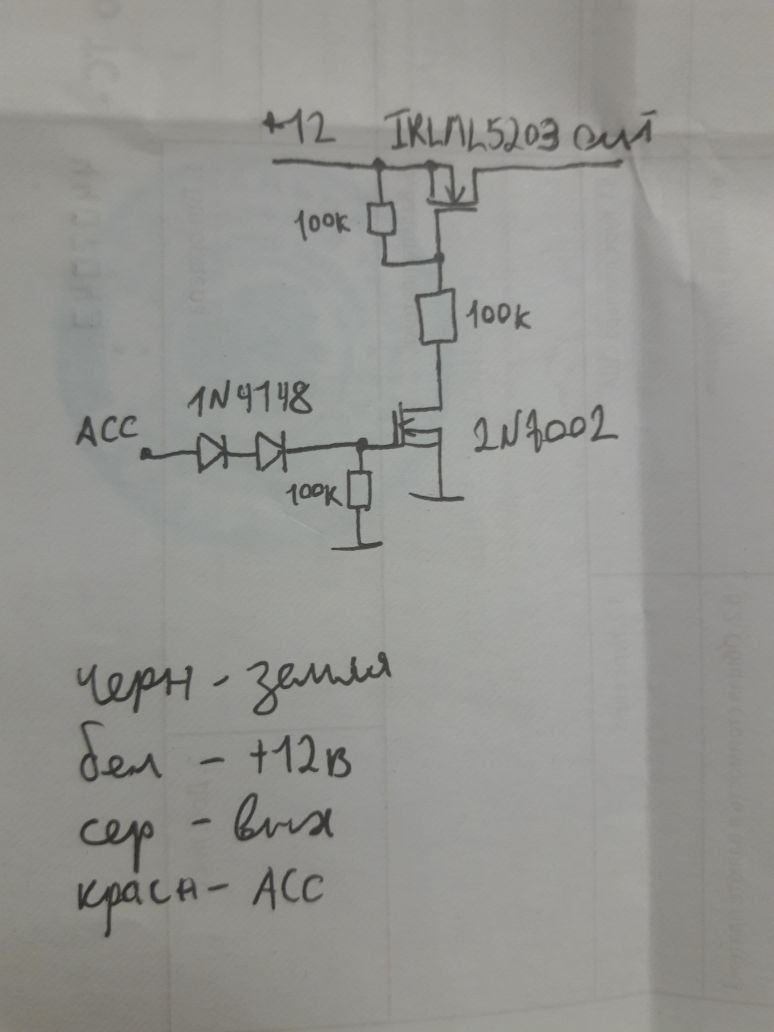

Внимательный читатель, с легкостью, увидит несущественную ошибку в схеме (УГО транзистора irlml5203 не правильно нарисован), но бог с ним. Спаял из того, что было на складе на небольшом куске макетки и имплантировал проводами прямо в разъем магнитоллы.
