Клапан для стравливания воздуха авто
Эффективно и просто стравливаем воздух из системы охлаждения
Пару недель назад на ходу неожиданно перестала работать печка, при этом на приборке показывало около 100 градусов. Сразу стало ясно. что есть проблемы с антифризом. Глянул под капот, а в бачке охлаждающей жидкости почти пусто. В итоге система охлаждения «глотнула» воздух и он оказался в контуре охлаждения.
На ютубе полно роликов о способах стравливания воздуха. У меня машина с электронным газом и я как раз нашел подходящий ролик, в котором предлагалось травить воздух через неиспользуемый патрубок для подогрева дросселя. На калинах с электронным газом дроссель не подогревается.

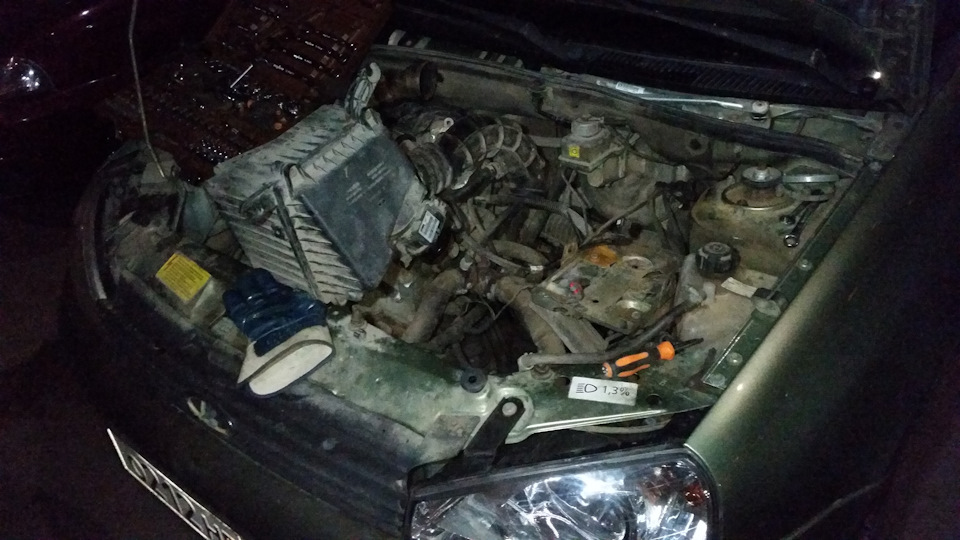

И так я протянул все хомуты на всех патрубках. Так и не понял куда ушла охлаждающая жидкость. Все патрубки слегка сопливые, но нигде нет следов активного ее просачивания. После протяжки 20 минут гонял двигатель на 1,5-3 тыс. оборотах каждые 3 минуты стравливая воздух через патрубок. Потом мне показалось, что воздуха больше нет, но не тут то было!
На следующий день по пути на тренировку едва не закипел. Опять из какого-то места воздух собрался и поднялся до термостата. Естественно циркуляция охлаждающей жидкости вновь встала. Бачок при этом в этот раз был полным.
В общем стравил воздух и потом повторял эту операцию везде и всюду каждые 5 км и при каждой парковке. Уровень антифриза никуда не уходил. Печка вроде не течет. Патрубки особо не потеют, но резина патрубков на вид уставшая (набухшая).
Есть предположение, что один из патрубков сейчас работает как клапан — воздух впускает, но до сочения антифриза не доходит. Также есть вопросы к крышке бачка, потому что она допускает разряжение воздуха в системе, когда машина заглушена и охлаждается, что и провоцирует завоздушивание системы. Крышку в ближайшее время заменю.
Многие калиноводы наслышаны о проблемах со стравливанием воздуха из контура охлаждения. Чего только люди не делали, чтобы выгнать этот воздух!
Я придумал свой способ. На ютубе таких способов не встречал. поэтому залил туда видео результата апгрейда системы охлаждения. Посмотреть можете тут:

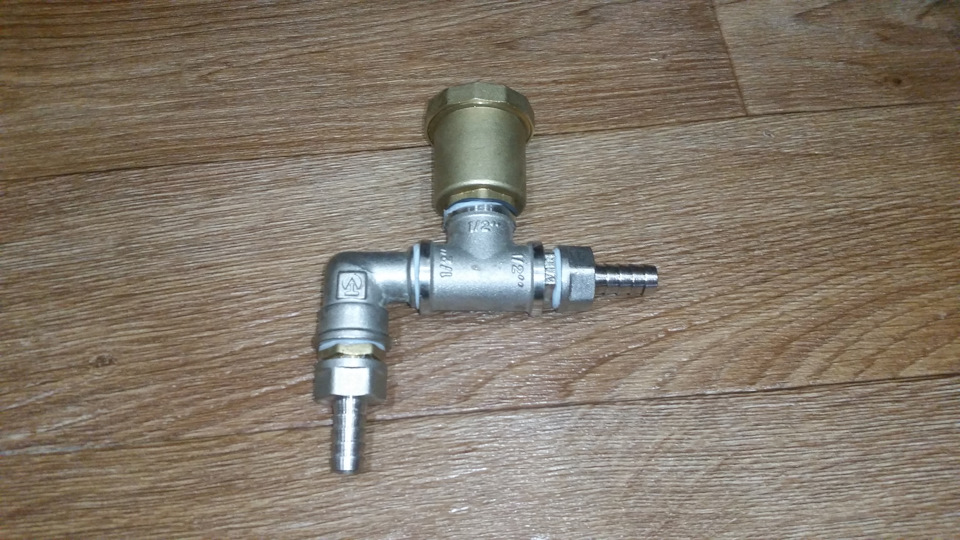

Устройство для автоматического выпуска воздуха 300 р
Тройник 1/2″ 150 р
Отвод 90 град 1/2 100р
2 штуцера 1/2 на 12мм по 70р
2 хомута по 20р
шланг 80р
Прокладки и 2 «бочки» 1/2″ в расчет не брал, так как все это уже было в наличии. Но в сумме это около 100р.
Итого затраты на все около 600 р. Можно использовать после ремонта печки, замены патрубков и в моем случае — подсасывания воздуха непойми откуда. В итоге с завоздушиванием больше никаких проблем нет.

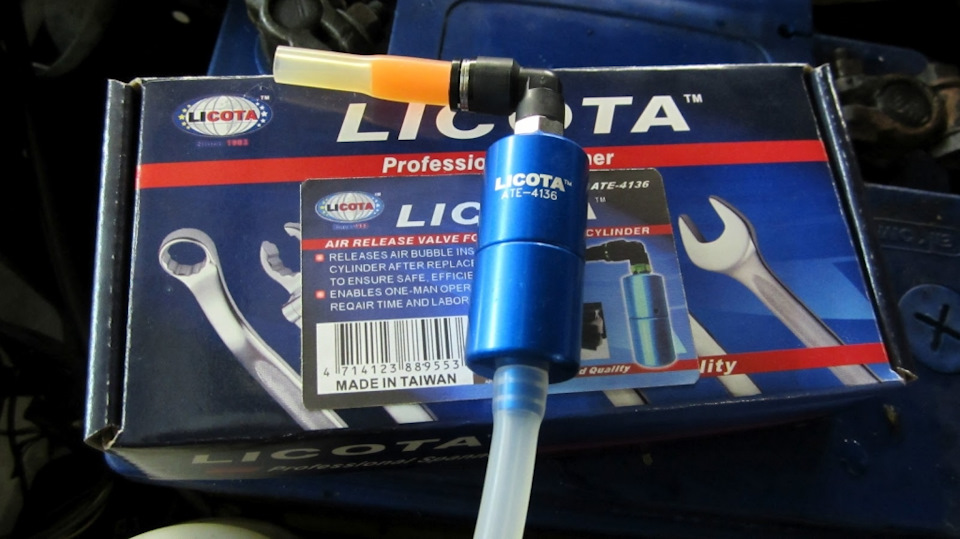

Клапан для стравливания воздуха из тормозного цилиндра Licota ATE(ATC)-4136
Обычно процедура прокачки тормозов, или замены тормозной жидкости требует участия второго человека (помощника). Возможно, по этой причине многие автовладельцы предпочитают не прибегать к помощи, а просто отдать свой автомобиль в автосервис, где механики выполнят за них всю работу.
В наше время легче найти с кем выпить, а вот помощников в гараж не «затащишь».

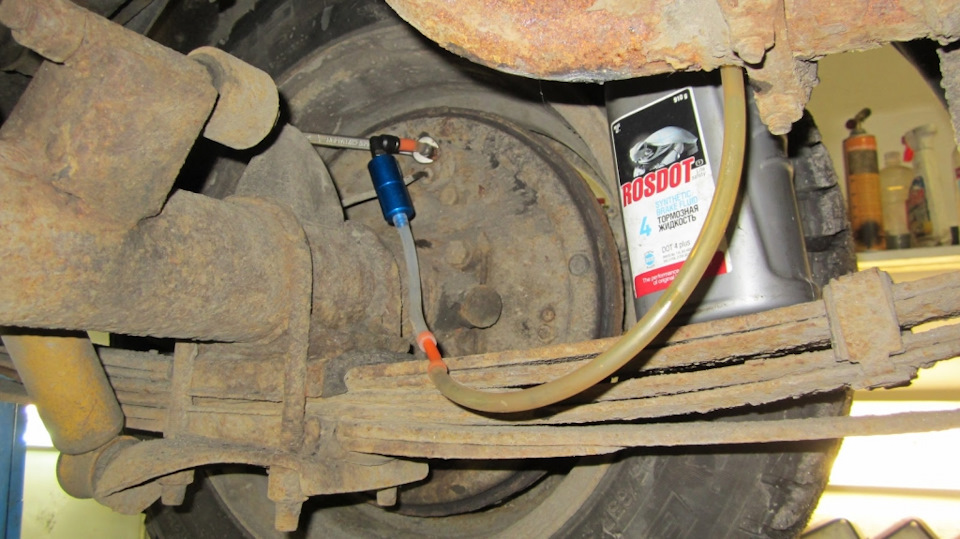

На сегодняшний момент существует инструмент, который делает процедуру прокачки тормозов легкой и не требующей участия второго человека.
Как-то попалась мне на глаза такая штуковина garagetools.ru/tovar/klap…&utm_campaign=retargeting:

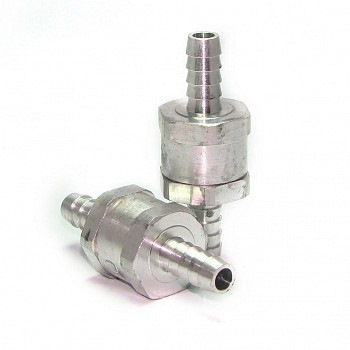

Вещь полезная но «жаба» душит. Решил попробовать альтернативу — клапан сливного топливопровода Нива 2121 и 2131:

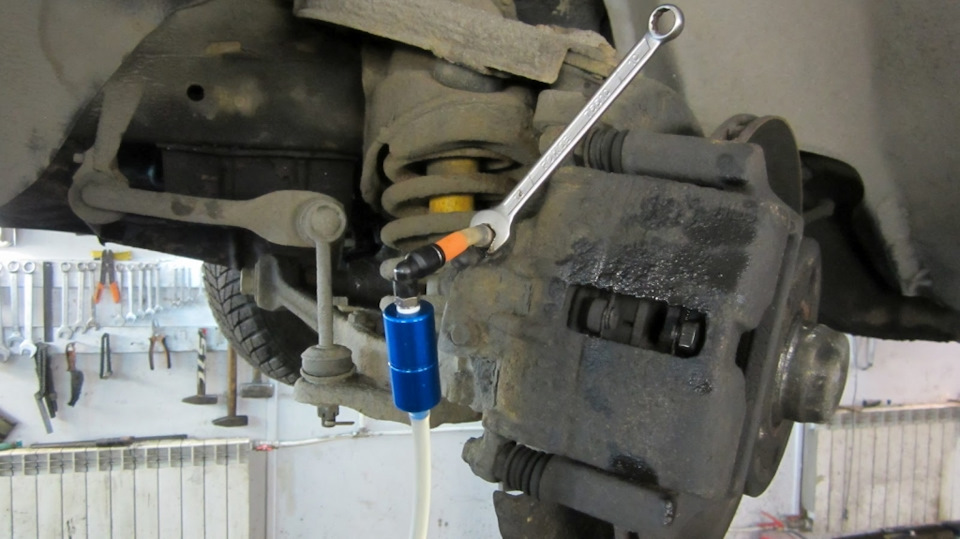

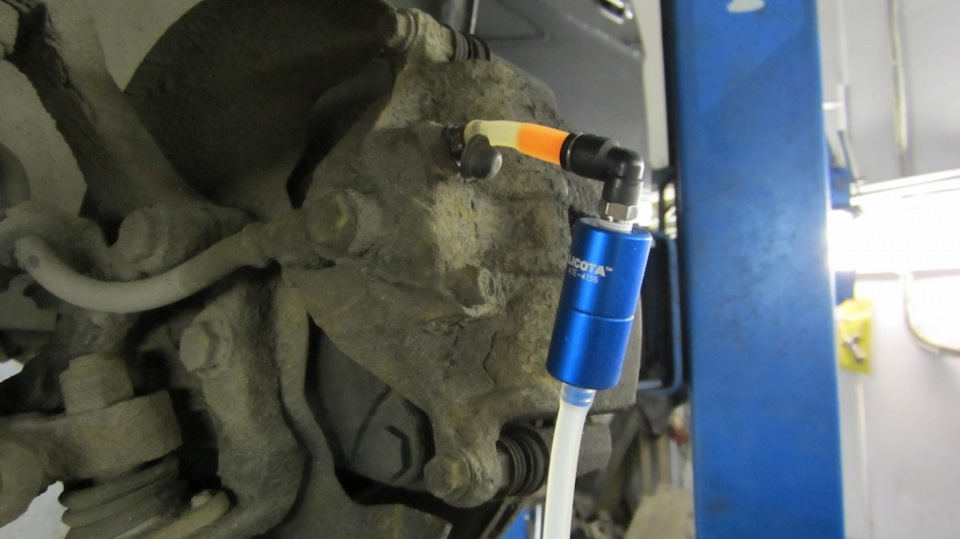

Берём приспособление (на фото ниже). Оно специально создано для таких случаев, для стравливания воздуха из тормозного цилиндра, например Licota ATE(ATC)-4136.

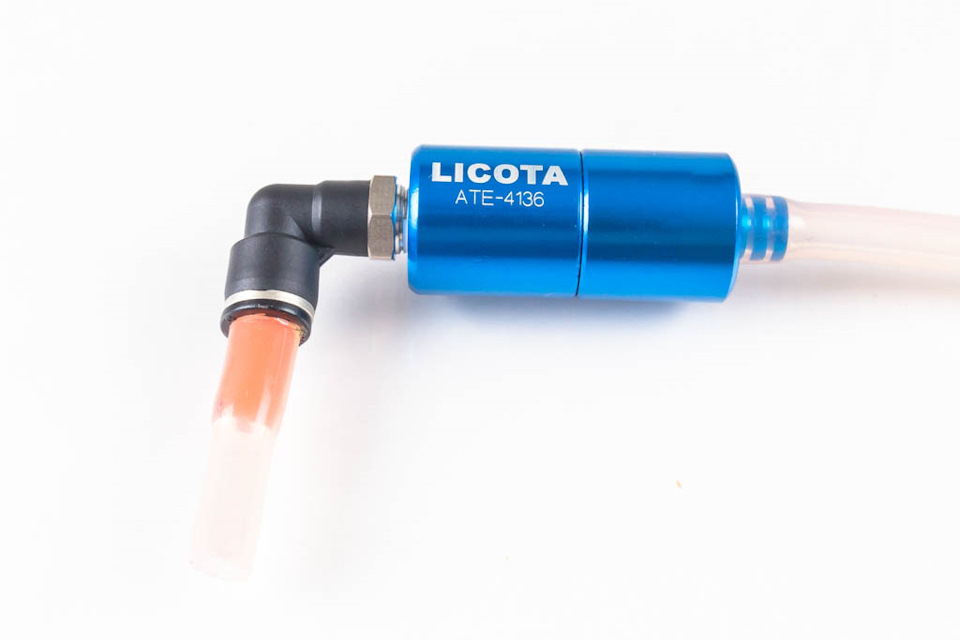

Конструктивно оно представляет собой клапан который пропускает тормозную жидкость только в одну сторону, и не дает воздуху попасть в тормозной цилиндр.
ВНИМАНИЕ!
При прокачивании тормозной системы необходимо следить, за тем чтобы в расширительном бачке постоянно была тормозная жидкость!
Данная процедура производится когда воздух попадает в тормозную систему, после замены каких-либо её неисправных компонентов.
Например тормозных цилиндров, или тормозной магистрали. Замена тормозной жидкости это очень важное мероприятие. Тормозная жидкость гигроскопична, то есть со временем набирает воду из атмосферы. Это грозит коррозией зеркал тормозных цилиндров, а зимой тормозная жидкость попросту может замёрзнуть. Это приводит к дорогостоящему ремонту.
Производители автомобилей и официальные дилеры рекомендуют производить замену тормозной жидкости не реже одного раза в два года!
