Катушка тесла на авто
Катушка Тесла позаботится о сохранности вашего автомобиля
Многие водители проявляют удивительный талант, когда дело касается защиты любимого автомобиля от угона. Стало известно, что в Австралии изобрели необычную охранную систему виде огромной катушки Тесла на крыше автомобиля. Изобретатель сего творения – Питер Террен, местная знаменитость. Живет он в деревне. А все потому, что устал от жалоб соседей в городе, которые постоянно вызывали полицию, после очередного гениального эксперимента с электричеством мистера Террена.
Имеются кадры, где этот самоучка-ученый сидит под очередной фантастической установкой и над его головой сверкают молнии мощностью в миллионы ватт. Конечно до высокого гения Николы Теслы австралийцу далеко. Но он всеми доступными ему способами популяризирует изобретения Теслы. У себя в гараже он собрал катушку Теслы и с невероятным упорством находит ей самое разнообразное применение.
Совсем недавно Питер предложил использовать катушку Теслы как противоугонное устройство, для чего прикрепили катушку к крыше собственного автомобиля. Вид разрядов, исходивший от нее, был устрашающим. Если вам знакома сила удара молнии, то навряд ли бы вы решились хоть одним шагом подойти к такому автомобилю. Но на самом деле это совершенно безопасное зрелище, хоть и впечатлит кого угодно. Разряд имеет очень малую силу тока и сверхвысокую частоту.
Монтаж системы прост, но о верхней поклаже на крыше авто придется забыть.Кстати, стоит предположить в какую бы сумму обошлась такая система сигнализации для владельца, если бы столь экзотический комплекс устанавливали в специализированном центре. После установки катушки Теслы наверняка предстояло бы смириться с недоделками, которые возникают практически в 100 процентах случаев. Стоит отметить, что изобретение оказалось настолько эффективным, что передвигается мистер Террен теперь исключительно на велосипеде.
Для популяризации своей идеи мастер создал шутливый видеоролик, наглядно показывающий схему борьбы с преступниками. В эффективности, а уж тем более эффектности бегающего вокруг машины разряда, напряжением в несколько миллионов вольт, сомневаться нам не придется.
Для Террена такие эксперименты — всего лишь хобби. Иногда его жена и двое сыновей становятся ассистентами в его представлениях перед широкой публикой. Как они относятся к такому увлечению главы семьи – неизвестно, но если уж участвуют, то очевидно по собственной воле.
Электромеханическая катушка Тесла
Пару лет назад ко мне в СПб приехал @C0NTEMPLATOR, он был в восторге от стоявшей у меня тогда полумостовой DRSSTC и выразил желание заиметь подобное чудо себе на дачу для развлечения гостей. В общем-то эта просьба успела постепенно забыться, но одним погожим сентябрьским днем мне нечего было делать и хотелось чего-то эпичного.
И я решил собрать SGTC (Spark Gap Tesla Coil), потому как 1)цена компонентов стремится к нулю 2)постройка и отладка проста и весела 3)вероятность ошибки — минимальна и почти ничем не грозит. Тем более что не одной нормальной катушки на разряднике я до этого так и не собрал.
Я не буду описывать принципы работы резонансного трансформатора и копипастить описание генератора на искровом промежутке для того, чтобы статья казалась умнее и больше. Только матчасть, только хардкор!
Часть первая — корпус
Скажу сразу — шасси у меня уже было от одного из старых, так и не законченных проектов. Самый распространенный вариант — взять две советские круглые табуретки и разломать их, хе-хе. Далее по желанию скрепить седалища табуреток саморезами и какой-то матерью. По середине доской высотой 350мм, шириной в диаметр, толщиной 15-20мм и тремя четырьмя досками по окружности, дабы предать конструкции жесткость. Для монтажа стоит использовать уголки например и саморезы.
Можно взять не табуретки, а кошерный толстый электротехнический текстолит, которым выполняется монтаж панелей в электрошкафах, но он может встать вам в копеечку, если вы конечно не купите его за бутылку у электрика Васи.
Крепления для первичной обмотки можно выполнить при помощи деревянного бруска 22х75, вспомнив уроки труда в школе, хе-хе.
(да-да, веса линий для слабаков, фиг его знает, почему оно так конвертировалось, но вроде читабельно).
Часть вторая. Монтаж первички.
Саму обмотку лучше делать из медной шины шириной 1.5х25мм, метров 8 можно купить за вполне вменяемые деньги.
1) Изготавливаем 6 штук креплений
2) Сажаем их на эпоксидку (ну или на столярный клей там например) на верхнюю табуретку 3) берем шину, с одной стороны сверлим отверстие, пайкой закрепляем кусок медного провода длинной эдак 400мм, сечением от 25 квадратов.
3) Укладываем шину в 8 витков, начиная с центра, выведя провод из начала через отверстие в верхнем седалище бывшей табуретки в то место, где у нас будет мотор с диском.
4) Поверх ту-же эпоксидку клеим деревянный брусок толщиной 10мм и ширной и 22мм толщиной для окончательной фиксации шины.
5) Сверху планки, что прикреплена на двух саморезах, крепим стяжками\проволокой\чем придется не замкнутый круг из медной трубки.
6) Proffit!
Часть третья. Вторичная обмотка.
Берем провод ПЭВ, диаметром 0.5мм, берем канализационную трубу, диаметром 16 мм(оранжевая такая), мотаем виток к витку до достижения высоты намотки в 400мм, покрываем получившееся безобразие эпоксидкой в несколько слоев. Можно использовать провод ПЭЛШО в шелковой изоляции (если сможете его найти, лол), добротность катушки снизится из-за увеличения расстояния между витками, но возрастет электрическая прочность, его проще покрывать эпоксидкой и после покрытия катушка прикольно-чОрно-готишно выглядит. Все это звучит легко, но без токарного станка с маленькими оборотами и желательно плавным пуском долго и гемморно.
В качестве станка вы можете использовать своего товарища и швабру, дыа.
Сверху вставляем стандартную заглушку(алярм! Вы же не отпилили расширение трубы для установки заглушки?), в заглушке делаем дырку (не отверстие, а имено дырку! Паяльником, да-да), в нее крепим через шайбы шпильку M6, снизу подключаем верхний конец провуда к шпильке, потом переварачиваем катушку и заливаем внутрь трубы эдак поллитра эпоксидки, гы.
Снизу припаиваем намоточный провуд к провуду в силиконовой изоляции длинной эдак 300мм, крепим через два отверстия, изолируем, proffit.
Мсье ее еще и покрасил алкидной эмалью из баллончика. Потому что мог. Как оказалось, это было, кхм, лишним, но об этом позднее.
Часть четвертая. Электромонтаж.
Классная, мегапонятная схема этого высокотехнологичного девайса.
Самая главная часть катушки, это, гы, задающий генератор, помеченный на схеме как F2 Он выполнен по последнему слову техники начала 20 века. Конструкционно он представляет собой асинхронный двигатель 2750 об/мин, на валу которого закреплен текстолитовый диск диаметром ок 130мм, толщиной 8мм. на расстоянии 10 мм от края диска просверлены 12 отверстий, в которые вставленны латунные шпильки, закрепленные болтами с двух сторон.
Ахтунг! Алярм! Аттеншн! Доверьте изготовление диска дяде-токарю, в противном случае у вас есть неиллюзорный шанс получить гайкой в лоб. Или диском. Или еще чем. C двух сторон от диска — два медных электрода. Конструкционно — просто два прутка, обжатые в шины, шины — на болтах через изоляторы в центральную доску, дабы ослабив болты можно было изменять расстояние разрядника. Расстояние — чем меньше тем лучше. Но чтоб не било. Идеально — меньше миллиметра. Двигатель подключен через кондер напрямую в сеть.
Далее — MMC (дословно расшифровывается как «много маленьких конденсаторов»), C1 на схеме. Но настоящие пацаны юзают большие конденсаторы и их немного, да-да.
Лично я использовал 6 шт к75-25, 10кВ, 10нФ. Краткое лирическое отступление — в контуре C1 — L1, коммутируемом разрядником, в импульсе гуляют килоамперные токи, по этому отложи свои проводки, юзернейм. Коммутация должна быть соответствующая — максимально короткие соединения, пайка шин кастрюльным паяльником, болтовые соединения, провода от 25 квадратов и больше. А остальное уже можно как прийдется, но в пределах разумного.
Питание. Тут все просто — ломаем мамкину микроволновку, хабарим у соседей и ломаем еще одну. Ну или честно покупаем два ВВ трансформатора из них. Два трансформатора монтируем на общей, желательно стальной или не очень станине, главное — связать электрически магнитопроводы, на которые выведен холодный конец вторичной обмотки трансформаторов. Получившуюся среднюю точку — через делитель на пленочных конденсаторах в 10-50нФ кидаем на фазу и ноль сети, это спасет МОТы от последствий ударов разрядов в корпус. Здоровый сетевой дроссель L4 на 6-8 Гн нафиг не нужен если вы не питаете катушку выпрямленным удвоенным напряжением, так как прибавляет к разряду мало, изготавливается долго и гемморно (виток-к-витку, прокладки из фторопласта\масляной бумаги между слоями), мотать много.
Часть пятая. Пусконаладка
Конструкция практически готова, остается только изготовить торроид. Я мог бы конечно выложить чертежи фирменного торроида имени Зерга, но боюсь он придет ко мне в дом и убьет мою собаку(хоть у меня и нет собаки, но вдруг притащит!). Так что например его можно изготовить из вент.трубы диаметром 150мм и притянуть его сверху металлическим диском через шпильку на верх вторички.
Второй шиной от конденсаторов нужно поискать тот виток вторичной обмотки, при подключении которого разряды мощнее, я просто подключил к 6 витку и припоял так, понадеявшись на расчеты.
И так включаем мотор вращающегося разрядника, проверяем отсутствие дребезга и вибрации, включаем питание.

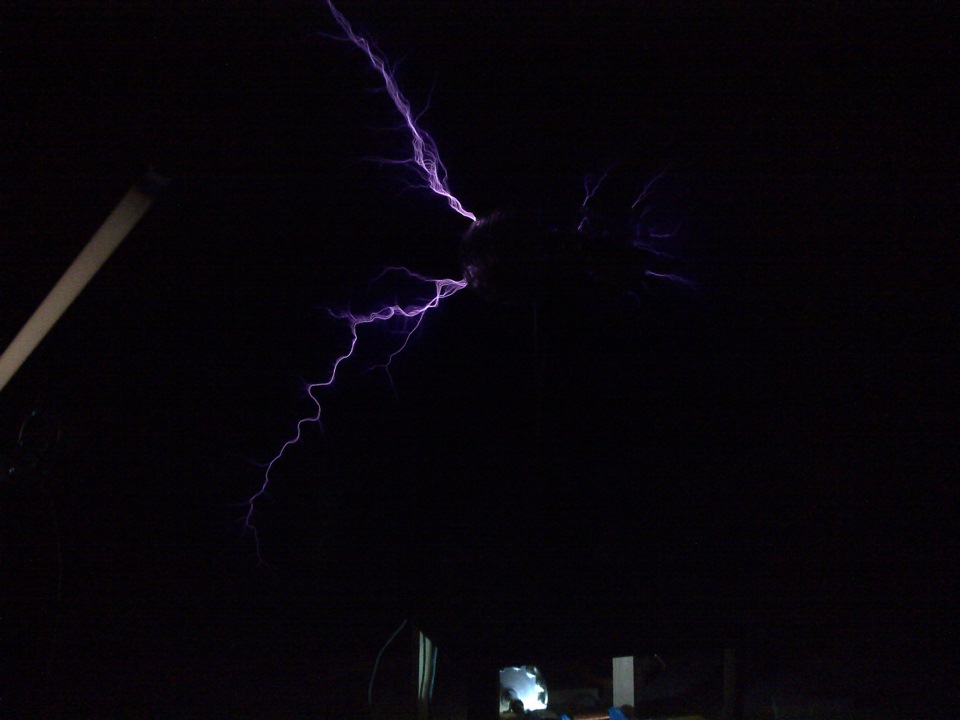

Если все хорошо, то девайс выдаст годные, длинной в пару метров, разряды с очень специфическим и громким шумом. Если нет — проверьте фазировку трансформаторов, возможно они включены в противофазе.
По идее нужно было облагородить блок трансформаторов, сделать автоматику на реле времени для включения разрядника, а только затем уже подачи напряжения, но на тот момент у меня не нашлось нормальных реле (эта штука кушает от 2 до 4 кВт за милую душу), да и было лень.
В последствии девайс мною был перевезен в МСК, презентован, а оттуда уже на дачу к товарищу, где был заново собран и запущен.
Правда в последствии или сырой погоды или фигового покрытия вторичной обмотки или всего вместе она прогорела к чертям собачьим и недавно мне пришлось вновь вылетать, дабы перемотать катушку, а старая была торжественно разбита к чертям собачьим (на самом деле нет, просто снимать эпоксидку при помощи ударов доской — очень фиговая идея, лол)
Девайс с новой катушкой по прежнему успешно работает и радует товарища, который правда пихает на торроид всякоэ, но иногда прикольно получается.
Катушка Теслы — гениальное изобретение, теория заговора и Тунгусский метеорит
Наверняка вы хотя бы раз краем уха слышали, что существует такая вещь, как ”катушка Теслы”. Кто-то просто не понимает, что это такое, другие думают, что это как-то связано с автомобилями Илона Маска, а третьи предполагают, что это что-то из книги о кройке и шитье. И лишь немногие по-настоящему знают, что это такое, и то, что это изобретение позапрошлого века может перевернуть весь мир энергетики, но до сих пор этого не сделало. Поговаривают, что именно это изобретение гениального Николы Теслы стало причиной ”падения Тунгусского метеорита”. Впрочем, я бы не спешил говорить о том, что катастрофа того времени была рукотворной. Сейчас катушка Теслы известна вам по красочным шоу, которые устраивают в кружках любителей физики. Помните? Там, где молнии бьют между клетками с людьми. Все это поверхностно, но что на самом деле представляет из себя катушка Теслы? Это гениальное изобретение или сплошная ”пыль в глаза”?
Катушка Теслы интереснее, чем может показаться на первый взгляд.
Что такое катушка Теслы
Сразу скажу, что в описании этого относительно простого прибора есть несколько довольно сложных для неподготовленного человека слов. Они относятся к электрике, и большинство даже если слышало их, то не сразу поймет, что они означают. Поэтому я дам два описания. Одно из них будет обычным, с небольшим уклоном в техническую сторону, в а второе, что называется, на пальцах.
10 доказательств того, что Никола Тесла был богом науки.
Итак, если говорить по науке, то катушка Теслы (или трансформатор Теслы) — это устройство, изобретенное Николой Теслой. Поэтому логично, что ему дали его имя. Более того, на него даже есть патент на имя великого физика. Он выдан 22 сентября 1896 года. В патенте изобретение называется ”Аппарат для производства электрических токов высокой частоты и потенциала”. На самом деле из этой заявки все должно быть понятно. Это прибор, который является резонансным трансформатором, производящим высокое напряжение высокой частоты.
Гениальный изобретатель не просто придумал катушку своего имени, но и запатентовал ее.
В основе работы приборы лежат резонансные стоячие электромагнитные волны. Сейчас поймете, как это!
У прибора есть две проводниковые катушки — первичная и вторичная. В первичной обмотке как правило небольшое количество витков. Вместе с ней идут конденсатор и искровой промежуток. Эта часть прибора обязательно должна быть заземлена.
Вторичная обмотка — это прямая катушка провода. Когда частоты колебания колебательного контура первичной обмотки совпадают с собственными колебаниями стоячих волн вторичной обмотки возникает резонанс и стоячая электромагнитная волна. В итоге между концами катушки появляется высокое переменное напряжение.
Упрощенно катушка Теслы выглядит так.
На самом деле все довольно просто, если понимать принцип действия законов физики, на которых основана работа прибора, но вот, как и обещал, более простое объяснение.
Катушка Теслы простыми словами
Представьте себе маятник с тяжелым грузом. Если вводить его в движение, толкая в какой-то определенный момент в одной точке, то амплитуда будет расти по мере увеличения усилия. Но если найти точку, в которой движение будет входить в резонанс, то амплитуда будет расти многократно. В случае с маятником она ограничена параметрами подвеса, но если мы говорим о напряжении, то расти оно может чуть ли не бесконечно. В обычных условиях наблюдается рост напряжения в десятки и даже сотни раз, достигая миллионов вольт даже в далеко не самых мощных приборах.
На Марсе есть электричество, но откуда оно берется?
Пример простого объяснения знаком нам всем с детства. Помните, когда мы раскачивали кого-то на качелях? Так вот, мы же толкали качели в той точке, в которой они максимально быстро разгонялись вниз. Это и есть грубое, но в целом верное объяснение резонанса, который используется в катушке Теслы.
Резонанс может делать великие вещи. В том числе и с электричеством.
В качестве основных элементов сам Никола Тесла использовал конденсатор, который подключался к источнику питания. Именно он и питал первичную обмотку, от которой возникал резонанс во вторичной. Важно было только правильно подобрать частоту тока ”на входе” и материал для вторичной обмотки. Если они не будут соответствовать друг другу, то роста напряжения не будет вовсе или он будет крайне незначительным.
Для чего нужна катушка Теслы
К визуальным эффектам мы еще вернемся, так как они являются только иллюстрацией работы прибора, а изначально он создавался для того, чтобы передавать электрическую энергию на расстояние без проводов. Именно этим и занимался один из самых загадочных ученых в истории.
Из-за чего бьет молния и как она появляется
Это не является секретной информацией и встречается в различных документах того времени. Суть в том, что если установить в нескольких километрах друг от друга достаточно мощные катушки Теслы, они смогут передавать энергию и решать многие проблемы, а увеличение напряжения и частоты почти из ничего может позволить решить многие энергетические проблемы.
Потенциально катушка Теслы может передавать энергию на большие расстояния.
Учитывая некоторые свойства прибора, он может даже опровергать ряд доказательств того, что создание вечного двигателя невозможно. Я уже рассказывал, как и кто пытался его создать, но в некотором роде именно катушка Теслы при определенных условиях могла бы стать одним из его компонентов.
Почему никто не развивает катушку Теслы
Сказать, что кто-то всерьез занимается вопросом развития технологии, нельзя. Может быть она не так привлекательна в промышленном применении, а может быть она нужна только военным. Точного ответа на этот вопрос нет, но именно военные много работают в этом направлении.
Все просто! Если как следует ”раскочегарить” катушку Теслы, она может спалить всю электронику на очень большом расстоянии. Даже простейшие макеты, которые делаются в домашних условиях, могут вывести из строя домашние бытовые приборы, что уже говорит о действительно мощных установках.
Причин, по которым катушки Тесла развиваются недостаточно эффективно много — от недостаточно востребованности до секретности и опасности.
Реальное применение катушки Теслы находят только в шоу, которые основаны на электрических спецэффектах. Считается, что их использование безопасно для человека, но при этом оно позволяет создавать красочные фиолетовые молнии, которые можно видеть буквально перед собой. Это очень эффектно и заставляет многих детей увлечься наукой.
Где применяются катушки Теслы
Сами катушки или их действие применяется в некоторых сферах жизни. Кроме комнат, описанных выше, созданные молнии высокого напряжения могут применяться в красочных лампах, которые можно трогать рукой, и разряд будет стремиться к ней.
Интересные и малоизвестные факты о молниях
Созданные молнии могут показать, где есть повреждение вакуумной системы — они всегда стремятся к месту нарушения герметичности. Эффект находит место даже в косметологии. Дело в том, что параметры тока в катушке Теслы относительно безопасны для человека и лишь ходят по поверхности кожи, слега ”пробирая” ее изнутри. Приборы, основанные на таком эффекте, позволяют стимулировать и тонизировать кожу, решая некоторые проблемы с венами, морщинами и другими неприятными изменениями. Но пользоваться такими приборами должен профессионал, так как полностью безопасными назвать их нельзя.
Катушки Теслы применяются даже в косметологии.
Тесла и Тунгусский метеорит
Лично я к этой версии отношусь довольно скептически, но если ученый смог создать прибор, который мог сотворить такое, то только представьте, какой потенциал имели созданные им технологии, которые мы сейчас используем для развлечения.
Катушка Теслы несет в себе не только красоту, но и опасность.
Прямых доказательств или явных опровержений виновности Николы Теслы во взрыве в Сибири нет. Поэтому оставим версию конспирологами или простым людям для развития фантазии.
Как сделать катушку Теслы
На самом деле было несколько некорректно расписывать, как сделать такой прибор дома самостоятельно, так как он может быть очень опасен как для людей, так и для домашней техники. Достаточно просто знать, что это возможно и на YouTube полно роликов о том, как приобщиться к этому явлению.
Добавлю только, что для создания миниатюрной катушки достаточно обзавестись несколькими вещами, которые можно найти в гараже более-менее запасливого ”самоделкина”.
Сделанная в домашних условиях катушка Теслы может даже зажигать лампочки рядом с ней.
По сути вам понадобится только источник питания, небольшой конденсатор, маленькая катушка проводника для первичной обмотки, пара сотен метров тонкой медной эмалированной проволоки для вторичной обмотки, диэлектрическая труба для ее намотки и все.
Если вы решили сделать что-то подобное, то в каждом ролике более точно расскажут, что нужно для эксперимента. Но помните, что без специальной подготовки это может быть смертельно опасно.
Катушка Тесла
Скорее всего многие слышали о великом ученном Никола Тесла. Который изобрел переменный ток, уф лампы, микроволновки, радио, и многое другое. Человек, который мог передавать энергию по все планете, люди просили раскрыть все его изобретения, на что он ответил «Если я все раскрою вам, то потом человечеству нечего будет изобретать».
Своими способностями и добычи «халявной энергии», угольные и нефтяные магнаты поняли, что тут что то не так и их дело покатится ко дну, также как и ученые, у которых все шло на высоте, но когда Тесла давал им какой либо совет по поводу их занятия, на что они негативно относились, но потом тайно использовали его советы, и на самом деле, все получалось, и Тесла был прав, что у них есть ошибки. Из-за всего этого Николу Тесла начали как говориться давить, и препятствовали его развитию. Поэтому мы очень мало про него знаем, а вшколе всего лишь один раз упоминается он, при изучении магнитной индукции, и не более того. Вот такая вот история.
Как говорится
«Мы видим все не таким, каким оно есть, — мы видим все таким, какие мы есть»
Т.е пишут историю как захотят, и тем самым закладывают в нас всю ложную информацию.
В 10 классе я решил собрать одно из изобретений Тесла. Трансформатор Тесла. Описывать сборку не буду. Суть в том, что на схему подается 220в, после двух трансов получаем 4 Кв. Ток идет на кондеры, и с определенной частотой разряжается на первичную катушку. Возникает бешенное ЭДС, которое индуцирует токи на вторичной катушке, которая только заземлена. На выходе получаем высковольтный, высокочастотный ток. Миллионы вольт, но маленький ток. Безвреден для человека, т.к высокочастотные токи текут только по поверхности тела. Разряд получился порядка 95 см.
