13. Установка камеры заднего вида на Audi Concert.
Всем привет. Спешу поделится своим опытом установки камеры заднего вида. Я не первый кто проделал подобную процедуру, но всё же считаю что на драйв2 в последнее время собрались лентяи, и под «брендом» того что «всё легко и просто» ленятся описать весь процесс. Лично Я, столкнувшись c не знанием на некоторых моментах я потерял много времени на изучение и понимание того, что и как снимается. По этому беру за цель создать по данной теме топовую поэтапную запись установки, а так же раскрою ход своих мыслей при выборе данного девайса.
И, собственно, решение чего? На машине вообще нет никаких парковочных ассистентов и камер. И уже один раз задел бампером пандус. Не приятно. Изучив всё, что могу сделать в ближайшее время передо мной выпали такие варианты:
❌1.2. Парктроник. Тут вроде как чуть проще. Машина рестовая. Блок парктроника не нужен, датчики подключаются на прямую к Блоку Бортовой сети. Но опять же, есть трудность (лично у меня) — кто сделает по быстрому адаптацию мне. Побоялся что затянется на долго, а хочется побыстрее.
✔1.3. Все пути ведут в УХАНЬ ))) Есть на Алишке магазин, который штампует копии штатных камер на различные машины, и через докодер позволяет воспроизводить изображение на штатный экран. 5000 гривен, немного сил и времени и мы достигли цели. Быстро и СРАВНИТЕЛЬНО не дорого (но блин дорого).
❌ 1.4 Тот же Китай только более престижный — Установка ГУ на Android. Не захотел. Если коротко — Игра не стоит свеч. Цена в 600 у.е. Знаю по собственному опыту что экраны эти в солнечный день не читабельны. Признаю Android только там, где ему нет достойной штатной замены (сам ранее пользовался таким ГУ на опеле, был доволен). Функционал конечно там солидный, но практически не нужный. Всё есть в телефоне.
Начал работу с задка. Снимаем обшивку ляды. По периметру всё на металлических клипсах. Не стесняясь прям рукой, смелее…
Штучки эти сами выпадут, можете не тратить на них время.
Установка камеры заднего вида A4 B6
Установка камеры заднего вида A4 B6
Имеем камеру из Китаю в штатное место плафона освещения номера!

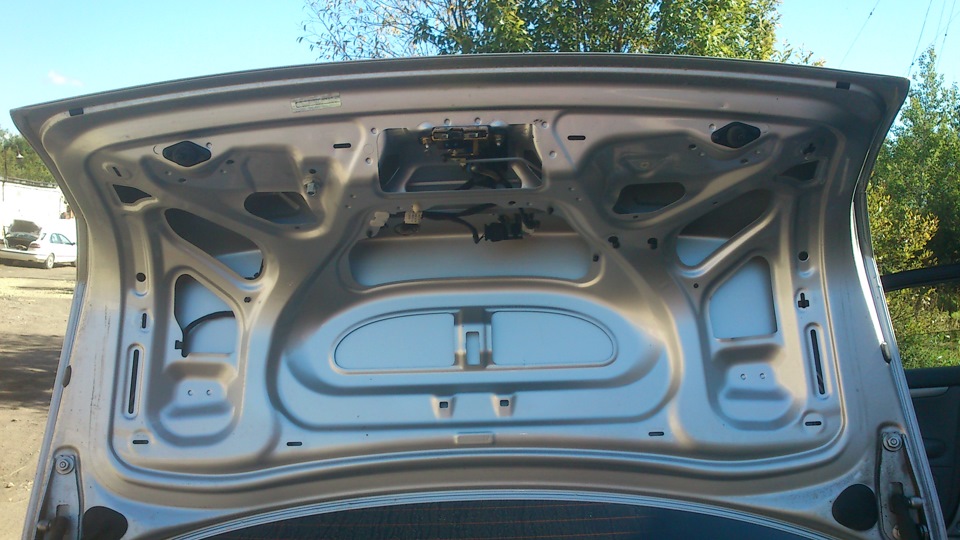

Снимаем обшивку в багажнике

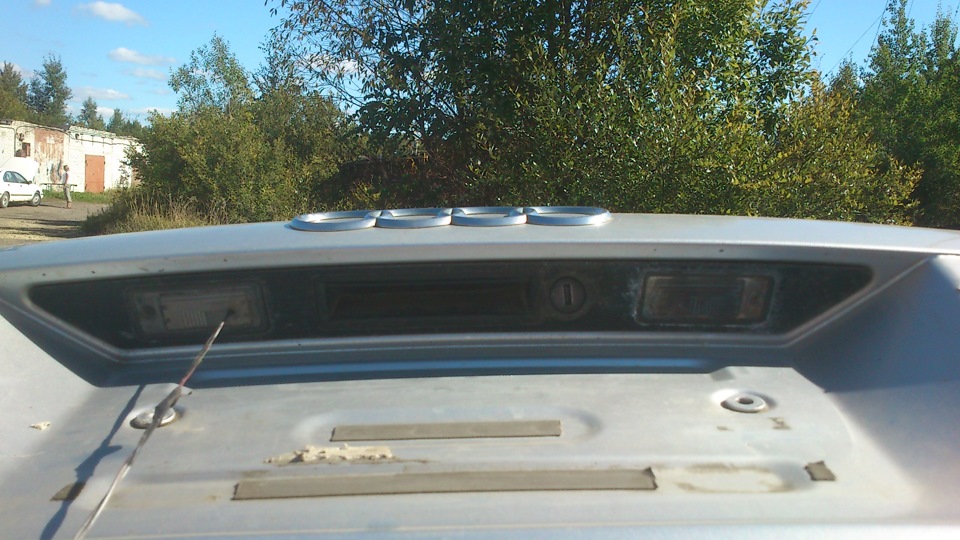

Снимаем подсветку номера (там внутри 4 гайки) + нужно отсоединить замок (там один болт + отсоединяем тросик)

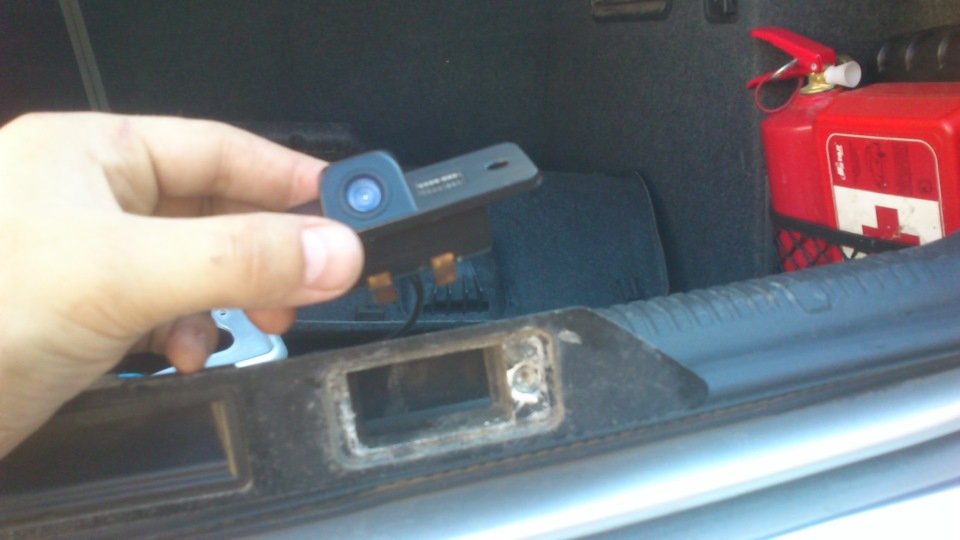

Вот она у нас в руках! (в данном случаи она перевёрнута)
Камера хорошо встаёт в штатное место!

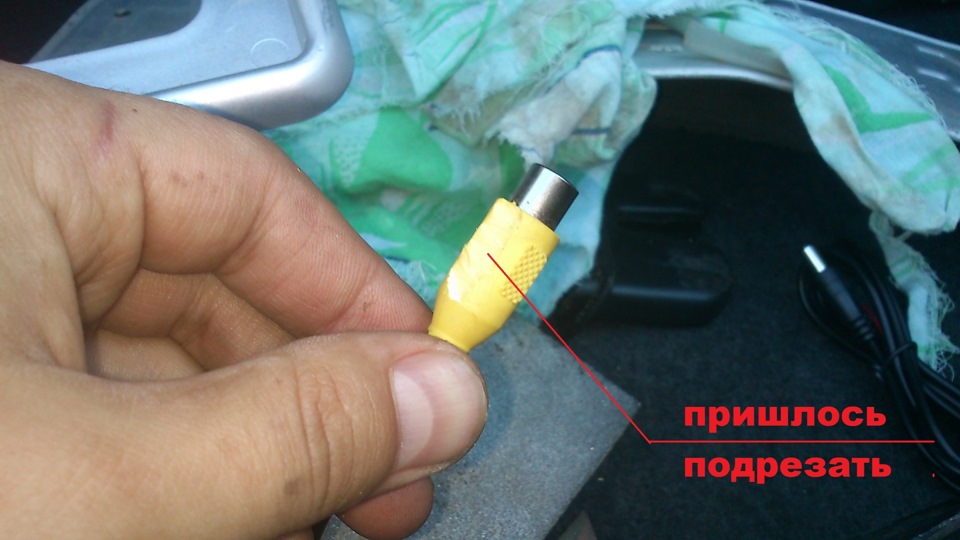

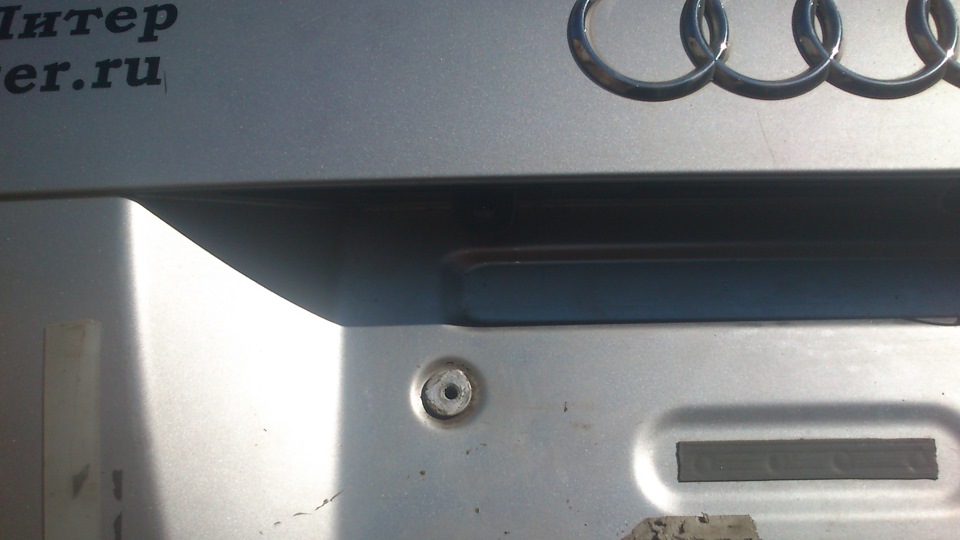

А вот просунуть провода сразу не удалось! Резать очень не хотелось! Пришлось применять силу и подрезать!
Ставим камеру и собираем всё обратно!
Что у нас получилось

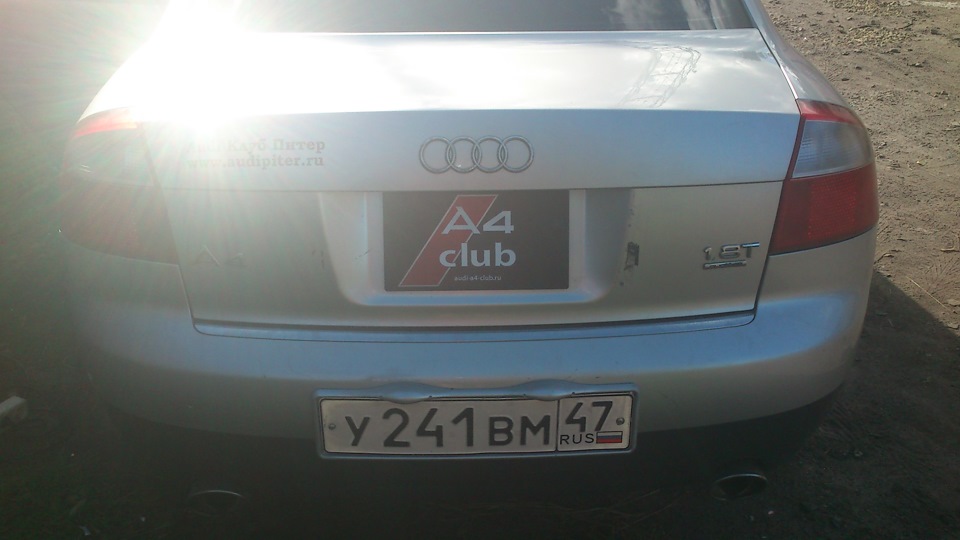

Камеру почти не видно
Начинаем протаскивать проводку

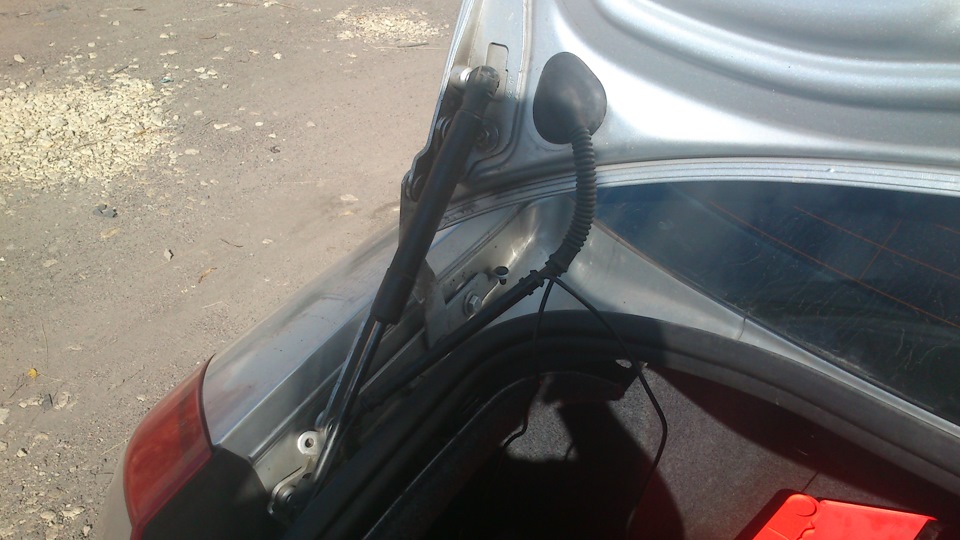

Попотел, но просунул вместе с родной проводкой! Там защита разделяется на три части! Для облегчения засовывания проводов использовал ВДшку!

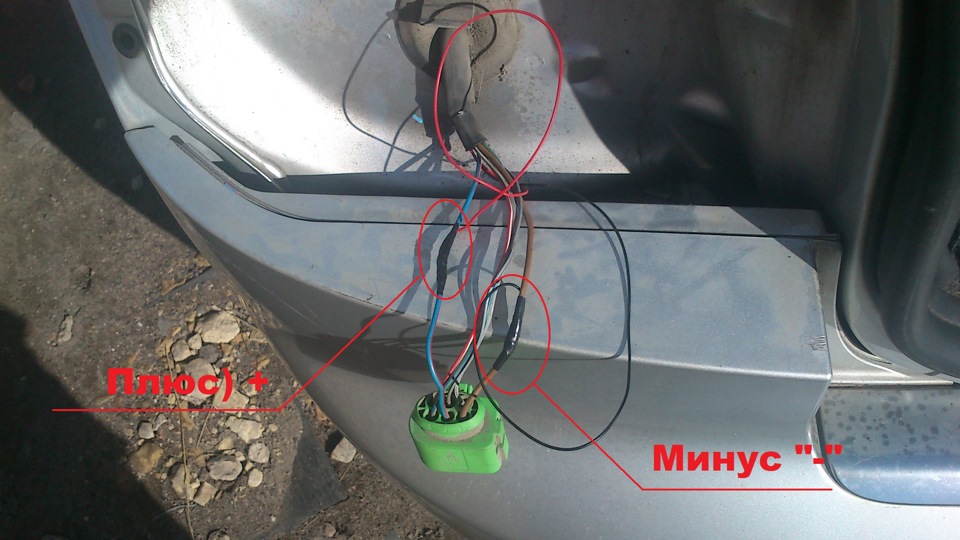

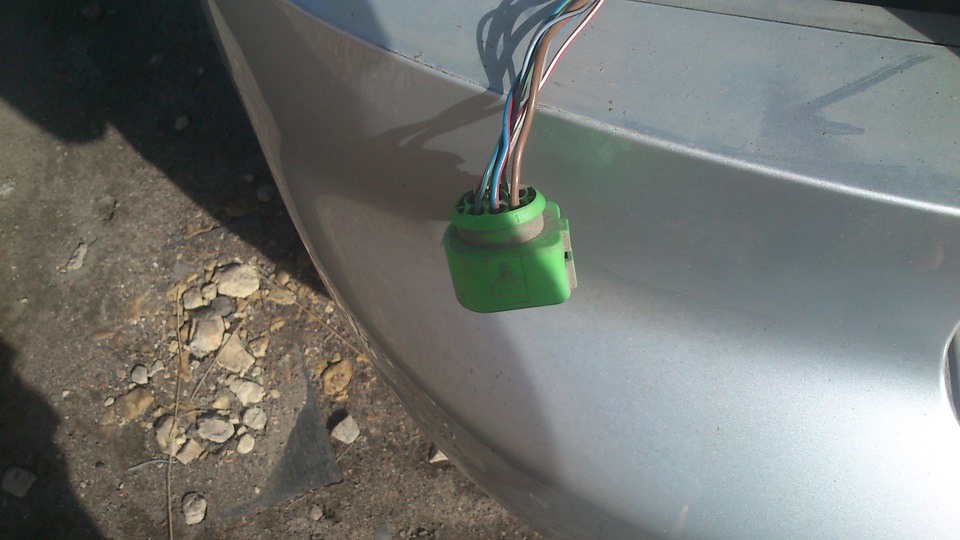

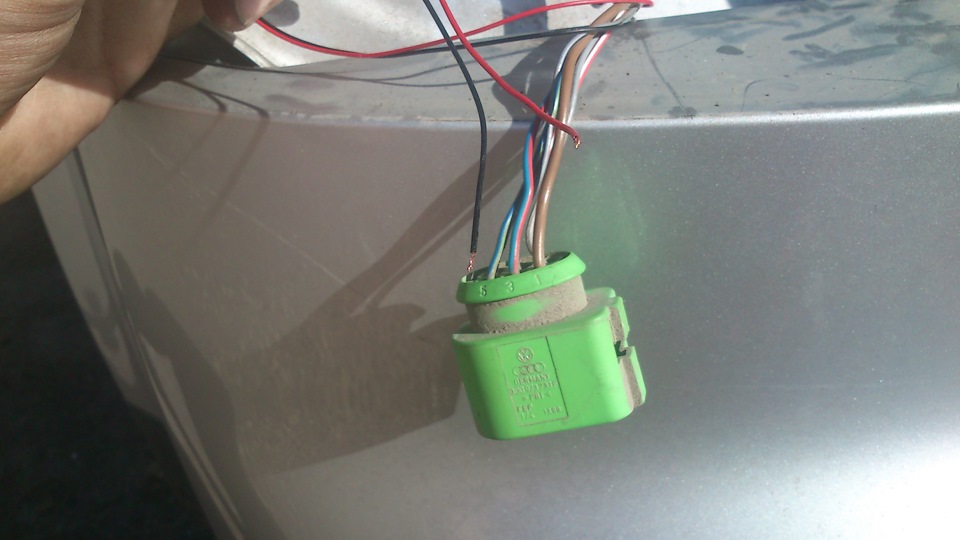

Я решил питание камеры подключить к разъёму задней фары! Управляющий провод который идет к магнитоле я запитал к красному проводу питающему камеру!

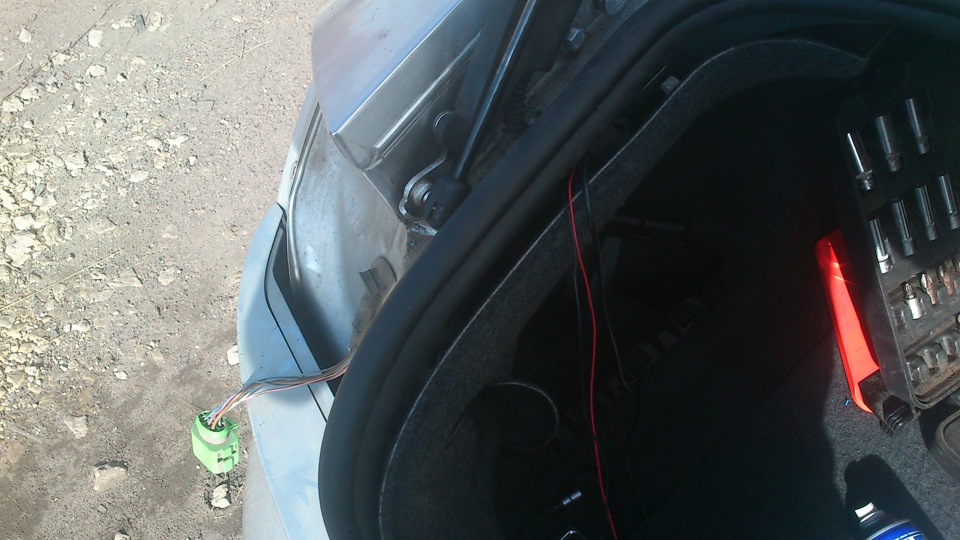

Далее протаскиваем провод к магнитоле! Это я не снимал! Я протащил по левой стороне под пластиком!

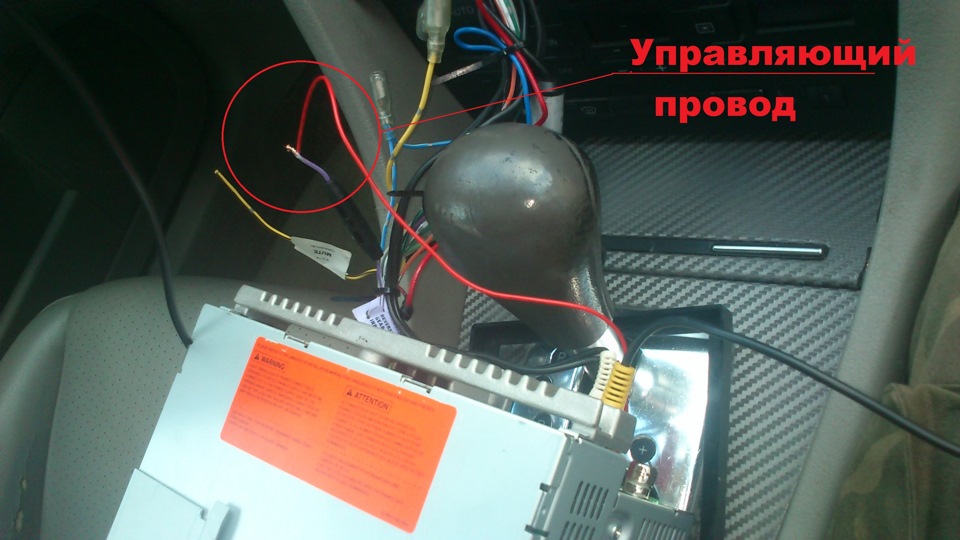

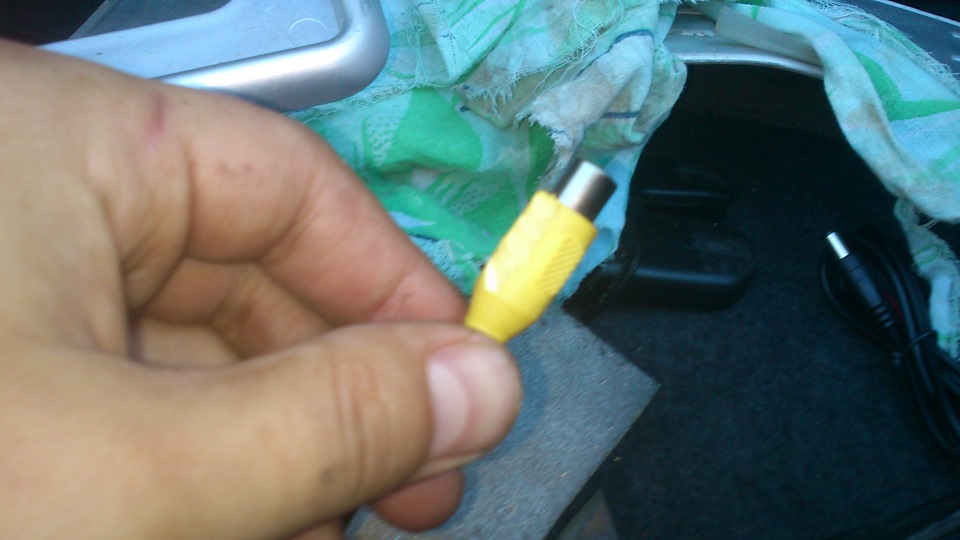

Подключаем колокольчик к магнитоле! Управляющий провод я подключил, в моём случаи в фиолетовому проводу! (см. инструкцию к магнитоле)
P.S. У меня стояла рамка с подсветкой! Она мешала обзору камеры! Пришлось рамку перенести вниз! Ну вот итог!
В изображении камеры разноцветная сетка! Изображение хорошее! Все понятно! Потренировался на стенке гаража! Доехал до красной зоны — остался запас сантиметров 20!
Надеюсь кому-нибудь поможет!
