Какой манометр лучше для измерения давления в топливной системе авто
Мастерим манометр проверки давления топлива.
Немного теории вопроса. Понимаем, что:
1. Насос должен выдавать определенное давление топлива при работе двигателя. Если это не так, то — или фильтры засорились или насос на подходе. И то и другое — важно понимать. Иначе — начинает теряется мощность, мотор тупит. Моторчик бензонасоса может заклинить в любой момент, если начинает «умирать».
2. После остановки мотора, давление должно держаться на определенном уровне за определенное время — иначе может плохо заводится. Если не так — пропускает обратный клапан в насосе.
3. Насос должен создавать определенное давление — если просто измерить давление от насоса — без работы двигателя. Также показывает состояние фильтров и состояние насоса.
Для проверки давления — на сервисе — подключают топливный манометр — в разрыв топливной магистрали от насоса к рампе, и проверяют в разных режимах.
Можно сделать сравнительно недорого своими силами и потом пользоваться при необходимости. Особенно важно при больших пробегах — следить за состоянием насоса и фильтров в баке.
Манометр для ВАЗ (масло + бензин) (ТопливоМер ПЛЮС) = 1000 р. ТАКОЙ Именно вариант «ПЛЮС» — интересен тем, что отвернув штуцер для бензина — можно использовать для проверки давления масла. Для этого — необходимо ввернуть шланг вместо датчика давления масла. Подойдет ли резьба — еще не проверял. Возможно — понадобится переходник.
Уточнение. Этот манометр имеет бензо-штуцер с внутренней резьбой редкого размера. Именно такая резьба — на проверочном штуцере в инжекторном ВАЗе. Поэтому — нужен специальный переходник-штуцер. Просто так — не купить, только там где продают гидро-аппаратуру.
Переходник — штуцер 7/16-20 UNF (это обозначение резьбы) = 26 руб. Куплен в ЛЕОТЕК
Бензофильтр ВАЗ 2104-07 = 100р или б/у. Нужны только штуцеры от фильтра. Б/у нет, поэтому покупаем самый дешевый. Отрезаем штуцеры, немного развальцевать концы.
Соединитель топл.системы «Y»-образный ВАЗ-1118 = 75р.
Как правильно выбрать или собрать своими руками манометр для измерения давления топлива
Эксплуатация автомобиля подразумевает обязательное использование различных контрольно-измерительных приборов. Некоторые уже вмонтированы в машину, и информация с них передаётся на бортовой компьютер. Другие же автовладелец должен использовать самостоятельно. Чтобы обеспечить безотказную и безопасную работу автомобиля с двигателем внутреннего сгорания, крайне важно контролировать состояние топливной системы. Для этих целей применяются специальные манометры для определения давления. Это не самые сложные с позиции конструкции устройства, которые можно легко приобрести, либо же собрать своими руками. Какой именно вариант выбрать, каждый автомобилист решает сам.
Тонкости выбора манометра для автомобиля.
Зачем измерять давление
Современный автомобилист, владеющий достаточно новым транспортным средством, во многом полагается на работу датчиков и измерительных приборов, информация с которых поступает на электронный блок управления, а затем отображается на дисплее бортового компьютера или на приборной панели. Соответствующие сигналы и ошибки дают понять, где и что случилось, какие меры нужно предпринять. Параллельно автомобиль может проявлять факт наличия проблем провалами при наборе скорости, неудачными попытками запустить двигатель, дёрганьями при ускорении и прочими симптомами. Моментально понять, что не так с машиной, очень сложно. Порой автовладелец начинает проверять множество разных механизмов, приступает к разборке элементов двигателя, но так и не находит причину. Прежде чем совершать все эти сложные действия, настоятельно рекомендуется проверить давление в топливной рампе. Если оно окажется ниже нормы, то это значительно упростит поиск причины неисправностей.
В случае с давлением в топливной системе полагаться на электронный блок управления не стоит. ЭБУ не отвечает за контроль этого параметра. Только при сильном падении давления, когда оно начинает негативно отражаться на работе других систем, неисправность может быть зафиксирована другими датчиками. Но доводить до этого не стоит. Для проверки топливной системы требуется соответствующий манометр. Его можно приобрести или изготовить собственными руками. С помощью таких измерителей проверяется, под каким давлением подаёт бензин в рампе. Если измерения показывают недостаток давления топлива, на лицо проблема с двигателем. И её нужно решать до того, как появятся более серьёзные признаки неисправностей, чем дёрганье. Измеряя давление манометром, давление в норме обычно составляет около 2,5 атмосфер. Такие показатели считаются нормой, если замеры делаются на холостых оборотах двигателя. Если водитель немного нажмёт на педаль газа, тогда измерительный прибор будет показывать уже в пределах 3,0-3,2 атмосфер. Когда происходит отклонение от нормы, здесь возможны неполадки с:
Контролировать давление крайне важно, если в вашем распоряжении оказался дизельный или инжекторный двигатель. Если давление не будет отвечать нормам, топливо не сможет справляться с сопротивлением, создаваемым форсунками. А потому начнутся перебои в работе двигателя, повысится расход топлива. Чтобы автомобилист имел возможность получать информацию о состоянии топливной системы, предусматривается использование топливного измерителя давления. Этот манометр подключается параллельно, при этом никак не мешает нормальной работе топливной системы.
Рекомендации по выбору
Чтобы иметь возможность периодически и по мере необходимости контролировать работу топливной системы и её состояние, вам не обойтись без манометров для измерения давления топлива. Автомобилисту достаточно иметь в своём распоряжении один такой прибор. Только следует заранее определить, какой нужен и какой подойдёт для выполнения запланированных задач. Чтобы манометр для проверки давления в системе подачи топлива давал точные параметры при измерении, рекомендуется выбирать качественное приспособление. Если обратиться к продавцам, вы встретите огромное разнообразие моделей и производителей. Но основную роль будет играть конструкция и технические характеристики девайса. Все они делятся на 2 большие группы.
Некоторые активно используют шинный манометр, то есть прибор, предназначенный для контроля давления в покрышках транспортного средства. Здесь ничего удивительного нет, поскольку устройства для измерения давления шин, масла и топлива функционируют по идентичному принципу. Но существуют определённые особенности, о которых следует обязательно знать, прежде чем покупать подобное якобы многофункциональное устройство. Чтобы замерить давление в рампе топливной системы автомобиля, предельные значения должны находиться на уровне 5-7 атмосфер. Если измеряется давление воздуха, то здесь интервал варьируется от 16 до 20 единиц. Если взять воздушный манометр, и подключить его к топливной рампе, то погрешность будет очень высокой. Прибор не сможет показать правильные параметры. А ведь тут играют роль даже десятые доли.
Выбирая себе устройство для измерения аналогового типа, обязательно убедитесь, что предлагаемая шкала окажется удобной для считывания информации. Иногда шрифт очень мелкий, либо шкала делится не совсем понятным и легко читаемым образом. При этом предел измерений должен составлять 5-6 атм. Если с моделью вы определились, то напоследок проверьте герметичность всех соединений. Это крайне важно, поскольку вам предстоит работать с топливом. Что же касается цифровых устройств, то здесь каждый для себя решает, стоит их покупать или нет. Их стоимость заметно выше механических или аналоговых манометров. И не всегда такие затраты себя оправдывают. Если финансовое состояние позволяет, и вам не жалко потратить эти деньги на манометр, смело покупайте. Причём лучше выбирать устройства от именитых брендов с высоким классом точности.
Настройка
Сам манометр для последующей проверки давления топлива в системе вашего транспортного средства нужно настроить или отрегулировать. Эта процедура подразумевает использование специального эталонного измерителя пружинного типа. В системе меняется показатель давления, и под него выставляется стрелка измерительного устройства. Это позволяет добиться максимально точных параметров. Регулировку проводят путём вращения маховика на винтовом прессе, предназначенном для измерения показателей давления. Работая винтом и перемещая тяги, регулируется оптимальное положение стрелки механического манометра. Сначала нужно выставить начальное значение, а постепенно регулируют по всей протяжённости шкалы прибора.
Подобную процедуру выполнить самостоятельно вряд ли получится. В этом нет необходимости, если вы приобретаете новый манометр. Если по мере эксплуатации будут возникать неточности, погрешность увеличится, устройство можно отправить на профессиональную настройку. Для обычного автомобилиста, который занимается лишь периодическим обслуживанием собственного авто, процедура не самая обязательная. Порой проще приобрести новый манометр, нежели искать лаборатории и специалистов, где проведут настройку.
Чтобы контролировать давление внутри топливной системы транспортного средства, часто применяются специальные регуляторы давления горючего с вмонтированным манометром, предусматривающим ручную настройку. Его обычно устанавливают на место заводского регулятора в машинах, где применяется инжекторный двигатель. Подобное устройство положительно влияет на производительность форсунок, тем самым автовладелец получает возможность закачивать более количество топливо в рабочие цилиндры двигателя. Тем самым повышается мощность. Регулятор с настраиваемым давлением превосходит штатные устройства тем, что даёт возможность менять параметры потока бензина под давлением.
Самодельный манометр
Процедура измерения давления топлива в соответствующей системе автотранспортного средства является обязательной и должна периодически проводиться самим автовладельцем. Потому появляется потребность в наличии измерительного устройства. Если вы не хотите покупать заводской манометр, можно собрать самодельный прибор. Причём к этой процедуре нет ничего сложного. Самостоятельная сборка измерителя позволяет сэкономить деньги, а также получить дополнительный опыт по изготовлению эффективных и полезных приспособлений своими руками. В правильности работы самодельного топливного манометра большую роль играет выбор комплектующих для последующей сборки. Конструкция будет состоять из таких компонентов:
Дальше остаётся только соединить все компоненты между собой и проверить устройство в работе.
Процедура сборки
Если вы правильно выбрали все компоненты, то на сборку уйдут считанные минуты. Но лучше не торопиться, всё тщательно проверять и действовать шаг за шагом.
На этом работу можно считать завершённой. Ничего в действительности сложного здесь нет. Теперь у вас есть полноценный прибор, позволяющий измерять давление внутри топливной системы своего автотранспортного средства. Чтобы выполнить замеры, нужно один свободный конец шланга подключить ко входу на топливной рампе. Второй идёт к выходу на топливном фильтре. Используя подобное самодельное приспособление, вы в любой момент сможете проверить давление в системе и принять соответствующие меры в случае обнаружения отклонений от нормы и неисправностей.
Но если вариант с самостоятельной сборкой топливного манометра вам не подходит, намного проще приобрести уже готовое заводское изделие. Тут уже каждый автовладелец сам для себя решает, как ему лучше поступить и что выбрать.
Стрелки, которых нам не хватает — установка манометра топливной системы
Однажды озадачился темой контроля давления двух жизненно важных систем для двигателя — топливной и масляной. И если на масляной с завода стоит датчик, безбожно врущий но хоть что-то показывающий, то на топливной магистрали вообще голяк. В начале эксплуатации Волги, именно из-за отсутствия данных по давлению топлива, я ошибочно искал решение проблемы самопроизвольного заглушения двигателя. Поменял даже некоторые датчики, хотя проблема была именно в падении давления топливной магистрали вызванной умиранием бензонасоса при прогреве. Тогда благодаря слуху, я не успел поменять пол движка и вовремя услышал странный пульсирующий вой. Но тема давления у меня в памяти осела. Я даже купил манометр для измерения давления топлива и масла фирмы Измерит. На котором гордо было написано для автомобилей ГАЗ. Однако он на 70% не подошел. В тройник маслянного датчика он вкручивался только на 2 витка из-за разного шага резьбы, а в топливную магистраль вообще не подходил, потому что у него тройник рассчитан на шланг диаметром 6 мм, а у меня с завода было 8 мм. Вот и доверяй после этого надписям на измерительных приборах. Да и разбирать систему каждый раз для проверки давления, рискованно.

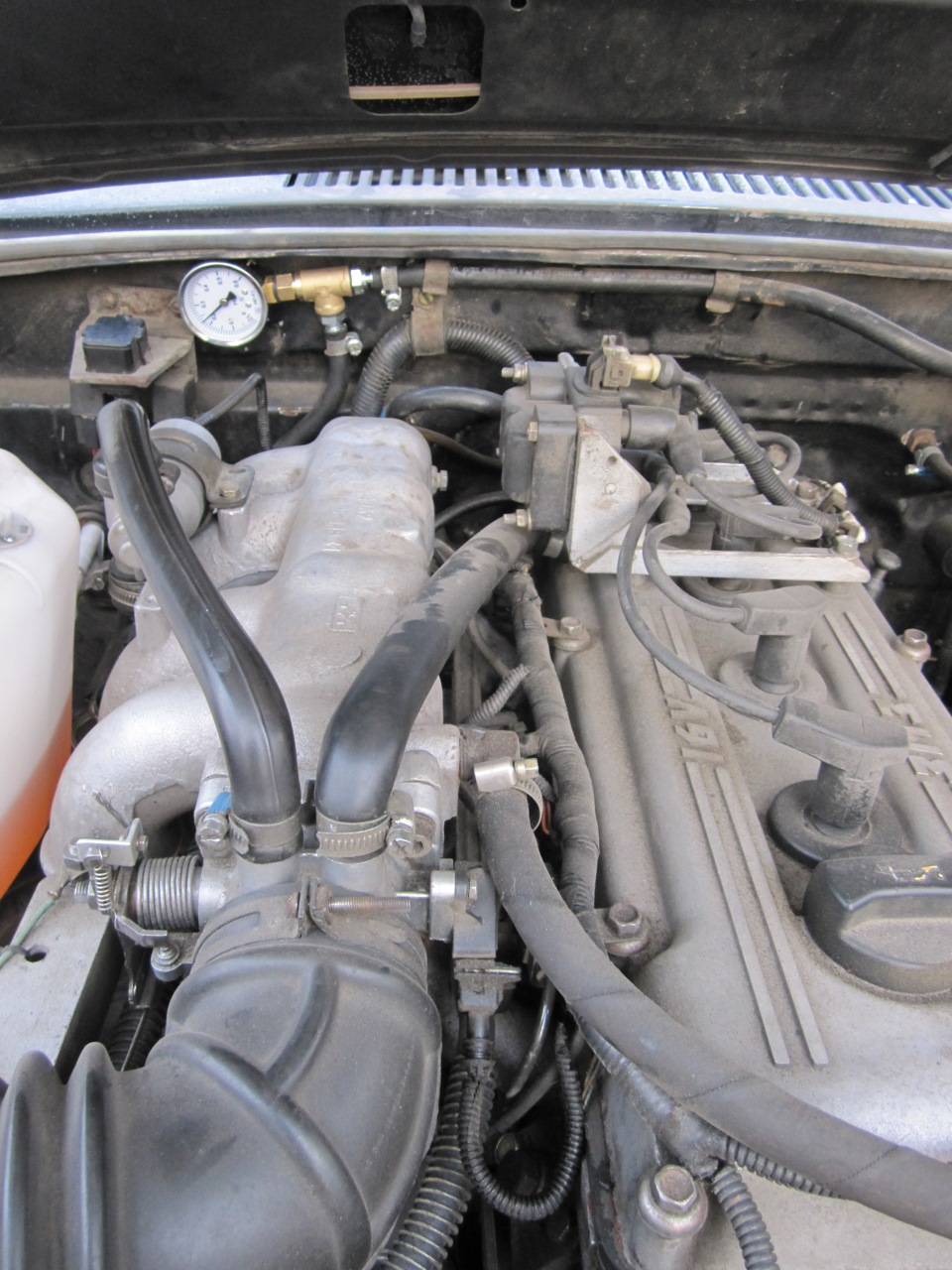

Решился я тогда встроить в топливную магистраль стационарный манометр. Быстренько прикупил манометр МП-63, так как он используется для промышленных установок и рассчитан на давление в 0,6МПа что соответствует 6 бар. А хороший бензонасос для ГАЗ 3110 дает давление до 5 бар. Однако, быстро не подобрав нужные штуцеры, я как то отвлекся на другие доработки машины, стараясь не забывать и об этом.
Но на днях натолкнулся на статью волговода vgenN51 www.drive2.ru/l/2413932/?…93245426&page=0#a93245426 в которой он реализовал данную систему. Узнав у него отзывы по эксплуатации, решил довести и свою задумку до реализации. На этот раз в Планете железяка смог быстро подобрать все необходимые фитинги.
Правда продавец, заботливо снабдив все штуцера резиновыми колечками, почему то забыл о колечке для самого манометра. Пришлось на манометр с усилием натянуть колечко от форсунки. Осталось собрать все воедино и установить.
Хоть на улице уже морозно, решился ставить. Для безопасности не стал прогревать двигатель. Да и по личному опыту знаю, что после сброса давления в топливной магистрали, потом всегда геморрой с запуском двигателя заново и куча ошибок в ЭБУ. Место для установки манометра выбрал то же что и vgenN51. Да, там манометр стоит боком, но главное он не мешает и место безопасное в случае протечек. А пошевелить иногда шеей для наклона головы, так это всегда полезно. Сама установка произошла очень быстро. Разрезал шланг, и слил из шлангов остатки топлива (50 грамм). После этого одел оба конца на штуцеры. У меня стоят шланги Gates с внутренним диаметром 8мм. Естественно и штуцеры взял на 8мм. Однако разрезав шланг и одев понял, что шланги от эксплуатации слегка увеличились в размерах и диаметр уже стал 9мм и легко оделись на мои штуцеры. Хорошо хоть штуцеры не гладкие, а елочкой и поэтому затянув хомутом, избегу какой-либо возможности утечки.

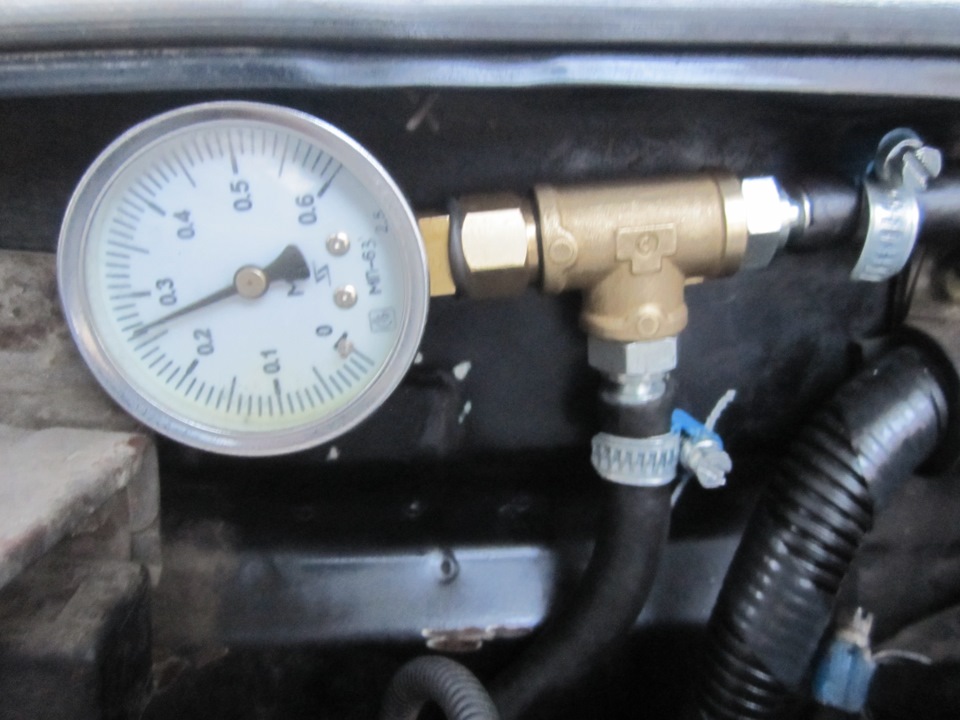

Теперь осталось только запустить и проверить. Для начала просто повернул ключ без запуска двигателя, чтобы бензонасос накачал давление и была видна герметичность системы вокруг манометра. Все отлично, нигде не течет и давление ЭБН накачал до 2,6 бар.
Вот только после отключения насоса, давление прямо на глазах начало плавно опускаться. Когда оно спустилось до 1,5 бар, решил заново накачать систему с последующим запуском двигателя. Давление снова поднялось до 2,6 и на работающем двигателе держится стабильно. При подгазовывании давление поднималось максимум до 2,8 бар но не выше. Снова заглушил двигатель и стрелка опять медленно поползла вниз. Получается что при работе давление держит, значит РДТ работает. А вот падение после остановки говорит о том что бензин утекает обратно скорее всего через бензонасос. Конечно на работу двигателя это не влияет, но все же бензонасос явно выделывается. Тогда решил проверить какое давление создает сам ЭБН. Запустил снова машину, и начал пережимать шланг слива с РДТ. Давление начало колебаниями подниматься до 5 бар. Выше поднимать не стал, но понял что все же ЭБН качает как надо. Кстати поднятие давления никак не сказалось на работе двигателя. На 5 бар он работал так же как и на 2,6 бар. Не изменился звук двигателя, обороты и вибрация остались теми же. После этого стресс-теста выключил мотор и на мое удивление давление упало только до 2,3 бар и замерло на месте.
Через 10 минут снова глянул на манометр, а оно так и стоит 2,3 бар. Тогда вернулся еще через пол часа, а давление упало толко до 2,2 бар.
Получается поднятием давления до 5 бар, я что-то прочистил в системе и она стала работать. Прикольный получился ремонт. Интересно, часто ли так мастера чинят авто в сервисах?! Теперь буду наблюдать за тем, как ведет себя давление после полного прогрева двигатели при длительных поездках. Но уже убедился, что данный манометр просто необходим. Жаль что на заводе не внедрили его штатно, хотя бы аналогично масляному датчику.
P.S. Кстати, загорелся теперь идеей сделать аналогичный манометр параллельно родному датчику давления масла. Достоинство механического манометра перед электрическим в том, что электрический сильно зависит от многих факторов (бортовой сети, проводки датчика, качества показометра на приборке и самого датчика). Ну и после выключения двигателя вообще отключается. А механический манометр показывает реальную картину работы системы в независимости от работы всех остальных систем.
Доработка

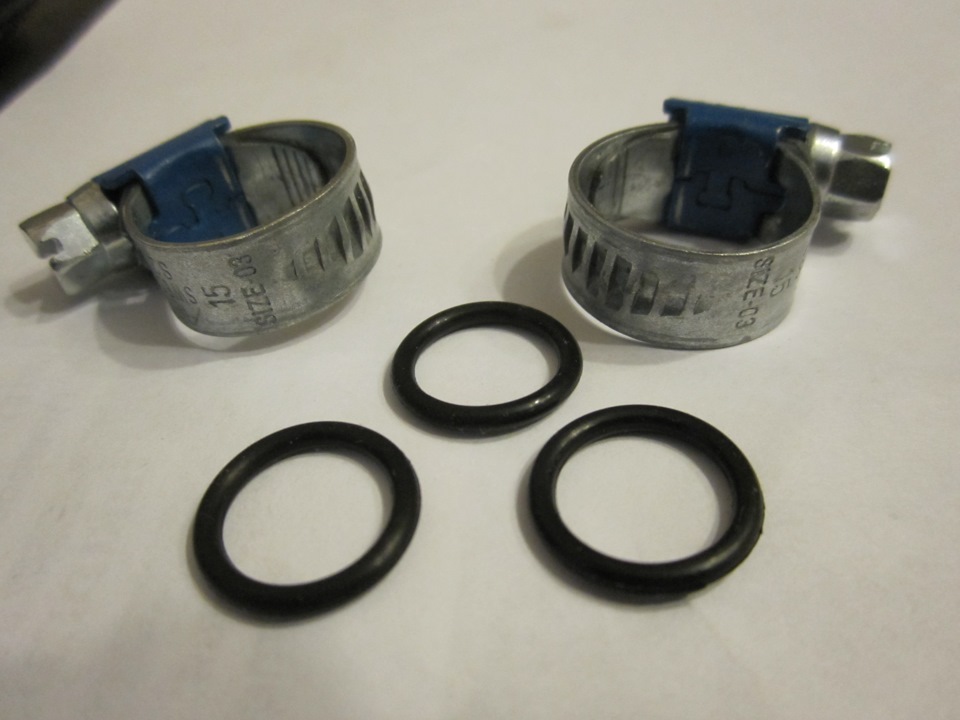

Не давало мне покоя, что на манометре натянуто с усилием колечко от форсунки. Поэтому в магазине специально докупил колечко для М12 (взял три на всякий случай) и заодно хомутов ABA которые проверены практикой.
Неделя активной езды показали, что система не капает нигде. Вывод — надо на топливную магистраль брать резиновые колечки на два размера меньше, чем сами соединения. Да они будут туго одеваться, но потом под действием бензина они увеличатся и станут то что надо.
Все о манометр для измерения давления топлива
1. Что нам может дать измерение давления топлива?
Часто так бывает, что вроде все в автомобиле функционирует правильно и слаженно, но здесь начинают проявляться необъяснимые проблемы.
На высоких оборотах Ваша машина начинает осуществлять провалы, при езде время от времени дергается, при ускорении вообще глохнет или даже не сдвигается с места. На первый взгляд, объяснить такие неполадки очень сложно и в поиске истины можно взять весь механизм. Однако, в первую очередь следует проверить, правильное давление топлива в рампе. Указанный параметр не находится под контролем электронного блока управления автомобилем (ЭБУ), поэтому понижение этого показателя обязательно приводит к неправильной работе двигателя.
Несомненно, что при очень сильном понижении давления ЭБУ сможет определить наличие неисправности по датчику, который передает наличие кислорода в топливной системе. Реакцией блока управления будет увеличение времени впрыска топлива. Но чтобы откорректировать промежутки между представлениями топлива проходит некоторое время, что и приводит к резким дерганий машины при ее старте. Вот поэтому и появляется потребность в измерении давления топлива в рампе.
Оптимальные показатели давления топлива или когда стоит волноваться
При измерении давления с помощью манометра его оптимальный показатель должен находиться на уровне 2,5 атмосфер при работе автомобиля на холостом ходу. Если в это время немного прибавить газу, то стрелка должна подскочить до уровня 3-3,2 атмосфер. Такая имитация вызвана работой ускорительного насоса и не является свидетельством неисправности.
В целом же на показатель давления топлива влияют следующие важнейшие факторы:
— Регулятор, который определяет уровень давления в рампе;
— Уровень производительности топливного насоса автомобиля.
В первую очередь, недостаток может скрываться в работе топливного насоса, поскольку когда он не может обеспечить нужный уровень давления, то и в рампе оно будет падать. Как мы уже упоминали, ЭБУ сможет немного компенсировать этот недостаток, однако низкое давление исключает возможность работы имитации ускорительного насоса, в результате и становится причиной провалов. Если с работой топливного насоса нет абсолютно никаких проблем, то он дает давление на уровне 5-7 атмосфер.
Для того, чтобы этот уровень в рампе снижался до 2,5-3 атмосфер, в ней установлен специальный регулятор давления. Таким регулятором является специальный перепускной подпружиненный клапан небольших размеров, который также имеет соединения с вакуумной мембраной. Располагается он в области четвертого цилиндра, на рейке. Большим преимуществом этого клапана является то, что он способен корректировать давление топлива не только за счет пружины, но и благодаря изменениям разрядки в коллекторе.
-фильтры бензонасоса и т.д.
2. Отправляемся за покупкой манометра для измерения давления топлива
Несомненно, что проще всего сделать это на станции технического обслуживания (СТО), однако тогда за работу специалистов Вам придется заплатить и, возможно, немалые деньги. Да и не всегда можно найти время для такой поездки. Поэтому опытные автомобилисты считают, что среди других инструментов и приспособлений для осмотра и ремонта автомобиля у них должен быть свой манометр.
Сегодня автомагазины предлагают широчайший выбор этих приспособлений, среди которых Вы можете выбрать подходящую модель для измерения давления в топливной системе отечественных и иностранных автомобилей.
3. Какие детали нужны для создания самодельного манометра давления топлива?
И так, чтобы самому сделать точное приспособление для измерения давления в топливной системе автомобиля, понадобятся следующие детали:
1. Обычный манометр для измерения давления воздуха в шинах. Его гораздо проще и дешевле приобрести, чем топливный. Многие рекомендуют использовать манометр для автомобилей ВАЗ, поскольку если на нем обвести штуцер для бензина, то можно будет использовать еще и для измерения давления масла. Для этого шланг созданного нами прибора просто прикручивается вместо датчика давления масла.
2. Переходник, роль которого идеально сможет выполнять обычный штуцер. Его резьба должна быть 7 / 16-20 UNF.
3. Бензофильтр. Сам он нам не понадобиться, от него только отрезается штуцер. Концы отрезанного штуцера рекомендуется не розвальцьовуваты.
4. Разъем для топливной системы, который имеет Y-образную форму.
5. Хомуты. Надо взять четыре штуки.
6. бензошланги. Для конструирования манометра нам понадобиться не менее 1 метра.
4 Детальное разъяснение инструкции по сбору самодельного топливного манометра.
5. Диагностика давления топлива в автомобиле: как получить правильные замеры?
Измерения давления можно делать совершенно по-разному и при разных режимах работы автомобиля.
Чаще всего получают показатели:
— При включенном зажигании автомобиля. Отмечается, насколько подскочила стрелка по сравнению с тем показателем, на котором она находилась до этого;
— Измерений с сброшенной трубкой с регулятора давления топлива (РТП).
В целом, при возникновении малейших неполадок, заставляют Вас заподозрить неисправность топливной системы, следует взять топливный манометр и проводить проверку таким образом:
1. В первую очередь, следует определить то, как работает регулятор давления. Чтобы это понять, надо включить насос на неработающем двигателе. Если никаких поломок и неисправностей нет, то манометр покажет 3 ± 0,2 атмосфер. При опускании показателя давления ниже, чем 2,8 атмосферы, следует задуматься о замене РДП.
Ведь неисправность регулятора является причиной снижения управляемости автомобиля на скоростных режимах. Однако торопиться не стоит, надо еще проверить следующий пункт и только после этого принимать окончательное приговор в отношении исправности РДП.
— Забился топливный фильтр;
— Забилась сетка бензоприйомника.
