Как утеплить яму в гараже для ремонта авто
🔷 Как сделать смотровую яму в гараже
Привет ДРУЗЬЯ!
Как всегда полазив в ИНЕТЕ, наткнулась на очень хорошую тему, которая многих может заинтересовать.
Мне очень приглянулась эта яма., но вот беда…грунтовые воды очень близко, и страшновато делать такую красоту, ))) но если кому то поможет, я буду очень рада)))
mainavi.ru/dom/stroitelst…motrovuyu-yamu-v-garazhe/
СТРОЙПОРТАЛ
Наличие смотровой ямы в гараже обеспечивает возможность проведения самостоятельного ремонта собственного авто. Сделать ее можно с минимальными познаниями в сфере строительства и наличием подробной инструкции. Используя пошаговый мастер-класс, не составит труда аккуратно и качественно выполнить подготовку и самостоятельное строительство ямы, независимо от размеров и планировки гаража.
🔹 Определение оптимальных размеров и формы смотровой ямы
Готовая смотровая яма должна быть и безопасной, и удобной для использования. Поэтому перед началом работ рекомендуется изучить данные геологических изысканий по состоянию грунта и расположению грунтовых вод под гаражом. Это позволит определить оптимальную глубину ямы. Если грунтовые воды находятся довольно глубоко, то рекомендуемая высота от пола до «потолка» может составлять около 2 м или меньше (рост владельца + 20-30 см). С размерами можно ознакомиться на чертеже.
Изготавливается смотровая яма в гараже своими руками после составления плана-проекта объекта. Ее ширина определяется согласно колесной базе авто: должна быть меньше, обеспечивая возможность безопасного заезда машины. Длина должна составлять хотя бы на 1 метр больше, чем длина авто: это позволит удобно работать в яме.
Допускает устройство смотровой ямы наличие небольших ниш. Они могут использоваться для хранения деталей, удобного расположения инструментов. Их не следует делать слишком глубокими. Размеры ниш рекомендуется определять согласно имеющемуся количеству автоинструмента и запчастей.
🔹 Выкладка стен и ниш в смотровой яме
После рытья котлована с заранее определенными размерами, следует приступить к укреплению стен, их защите и последующей укладке кирпича. Применение кирпича является оптимальным ввиду простоты работы с ним и легкости закупки. О том, как построить смотровую яму в гараже из наиболее доступного стройматериала, можно узнать в следующей инструкции:
1. Для начала необходимо сделать пол смотровой ямы в гараже: выровнять дно котлована, постелить рубероид (с заплывом на стены примерно в 0,5 м для каждой из них). Бетонирование выполняется маркой М-200, толщина пола должна составить порядка 10 см. Размер длины и ширины пола должен включать сумму толщины двух стен, саму длину/ширину ямы и прибавку в 10 см. После заливки оставить бетон застывать на 4 дня.
2. Вывод стен начинается с укладки 4 рядов и последующей гидроизоляции смотровой ямы с наружной стороны с помощью битумной мастики. Это исключит разрушение стен из-за воздействия влаги от земляного покрова, примыкающего к кирпичу. После выкладки стен нужно засыпать оставшийся отступ от земли к кирпичу.
3. Завершающим этапом работ станет установка металлического обрамления вокруг входа в яму. Оно должно немого выступать над уровнем пола гаражного бокса.
Обрамления ниш должны также выполняться из металлического уголка. Это исключит проседание кирпича или их разрушение.
🔹 Особенности устройства вентиляции и выбор лестницы
Качественная вентиляция в смотровой яме гаража предупредит появление плесени и постепенное разрушение стен. Ее можно делать исключительно вытяжной или приточно-вытяжной. В первом случае необходимо при выкладке последних рядов кирпича установить трубу, которая позволит отводить воздух из ямы через бокс гаража вверх (будет подходить к вентиляционной трубе гаража или выводиться сразу на улицу). Во втором случае устанавливается дополнительная труба, которая отводится наружу. Ее конец должен располагаться на расстоянии 15 см от пола.
Изготовить удобную лестницу для смотровой ямы можно из дерева, металлических уголков. Для небольшого блока переставляемая лестница будет намного удобней. На прилагаемых фото можно увидеть и примеры ям, в которых ступени выкладывались из кирпича или бетонировались.
В процессе кладки ниш нужно подвести провод на 36В в изоляционном резиновом шланге. Это позволит подключить свет в яме и удобно проводить освещение авто при ремонте. Желательно при выполнении данных этапов работы пригласить квалифицированного электрика, который поможет правильно определить оптимальное расположение провода и гарантировать его защиту, осуществит его корректное подключение к сети питания.
Концепция обогрева смотровой ямы.
У любой ямы кроме плюсов есть минусы, в частности обычно там тупо холодно в любое время года. Если позволяют размеры ямы, расположение соседей и так далее то лучше конечно делать отдельную приточно вытяжную вентиляцию ямы, или и вовсе поставить печку прямо туда. У меня же яма не большая, расположение неудобное и сделать что то типа вентиляции трудно. Решил хоть как то попробовать ее просушивать, благо буржуйка рядом стоит. Долго думал как обыграть этот обогрев, делать водяной контур и батарею в яму как то пока что трудозатратно, герметичный бак, насос, антифриз, бачек расширительный, выводить испарение на улицу, радиатор, вентилятор, много много получается мороки, еще и в маленьком гараже где все итак впритык, тем более. В принципе печка итак производит тепло, зачем его передовать в воду а потом с воды в воздух если можно просто сразу печкой обогреть этот воздух, значит нужно сделать теплосьем либо с печки либо с дымохода и направить воздух в нужное место по металлорукавам, ну как в машине у нас прет воздух от радиатора и в ноги и в стекло так и тут. Изначально были грандиозные планы переваривать модернезировать печку, сделать дымоход с теплосьемником из обычного металла, но новые цены сильно поубавили желание сейчас покупать железо под эти цели, остался резервный план к имеющимся печке и дымоходу приделать теплосьемник, в принципе себе в голове я его нарисовал, потом узнал что бывают и готовые подобные решения, но цена опять же,

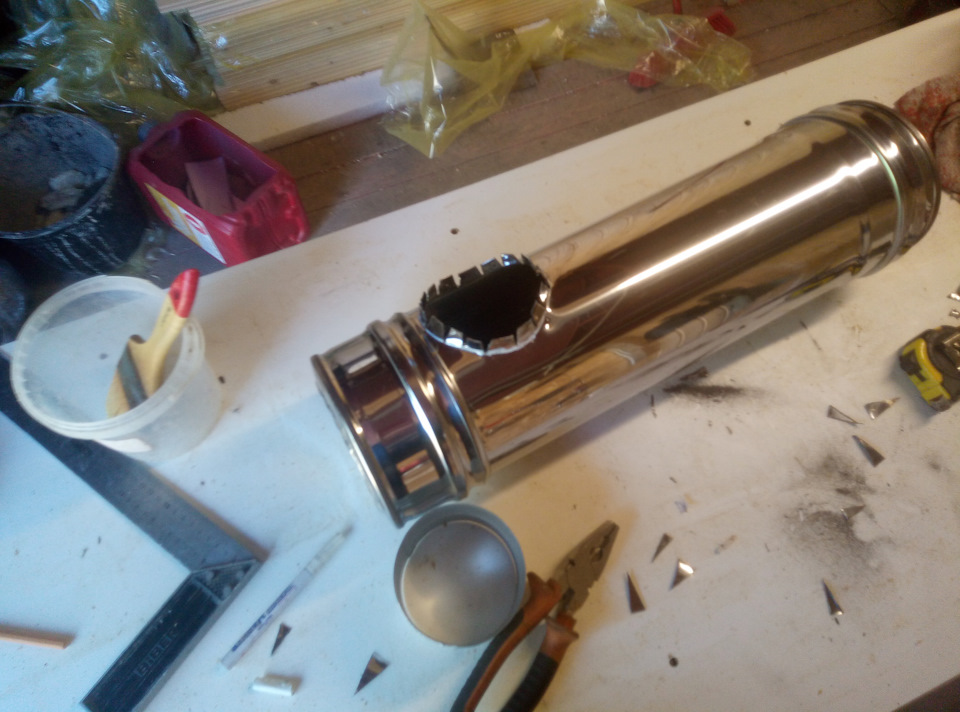

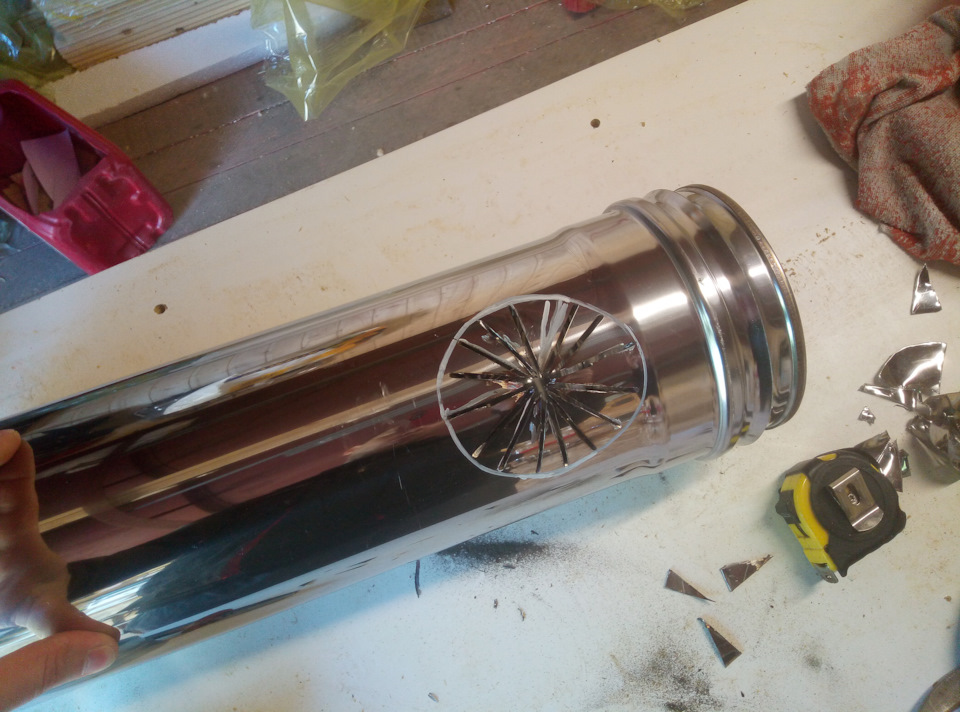

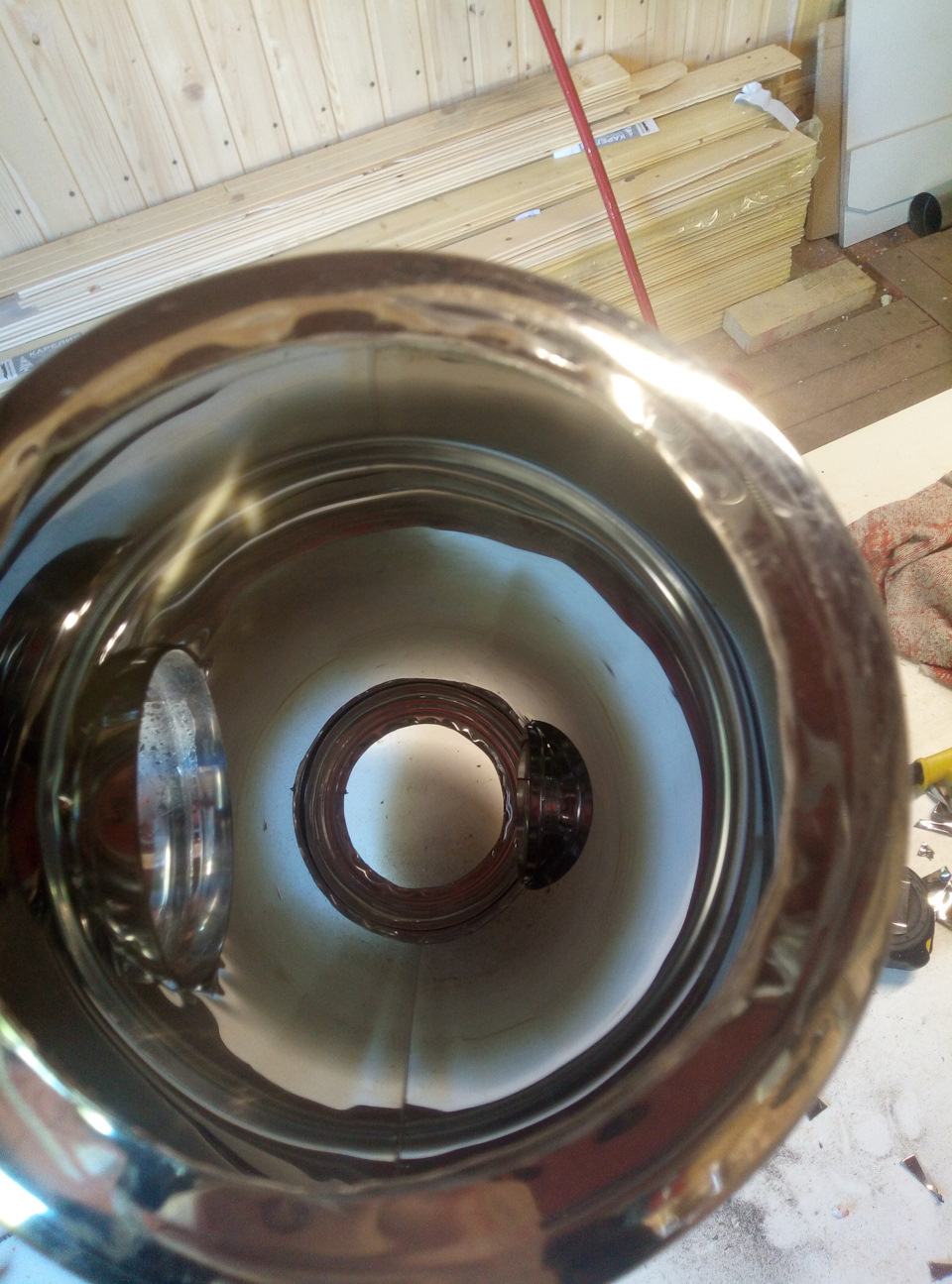

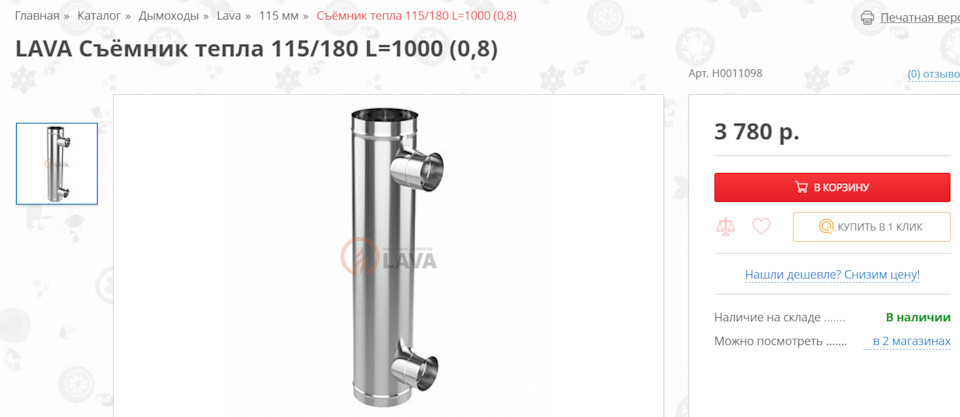

заводское исполнение во первых на 115 трубе а у меня 110, во вторых весьма внушительных размеров для моего итак тесного гаража, так что решено было колхозить минимальными вложениями. Итак купил пол метра 150 трубы дымохода, две крышки к нему же
, и в подарок еще получил два кусочка трубы, они к каким то печам идут с завода но мало кому нужны, цена за все в районе 1200. Далее в обоих крышках проделал отверстия под 110 дымоход, и по бокам сделал вырезы под подключение воздуховодов, один сверху другой снизу

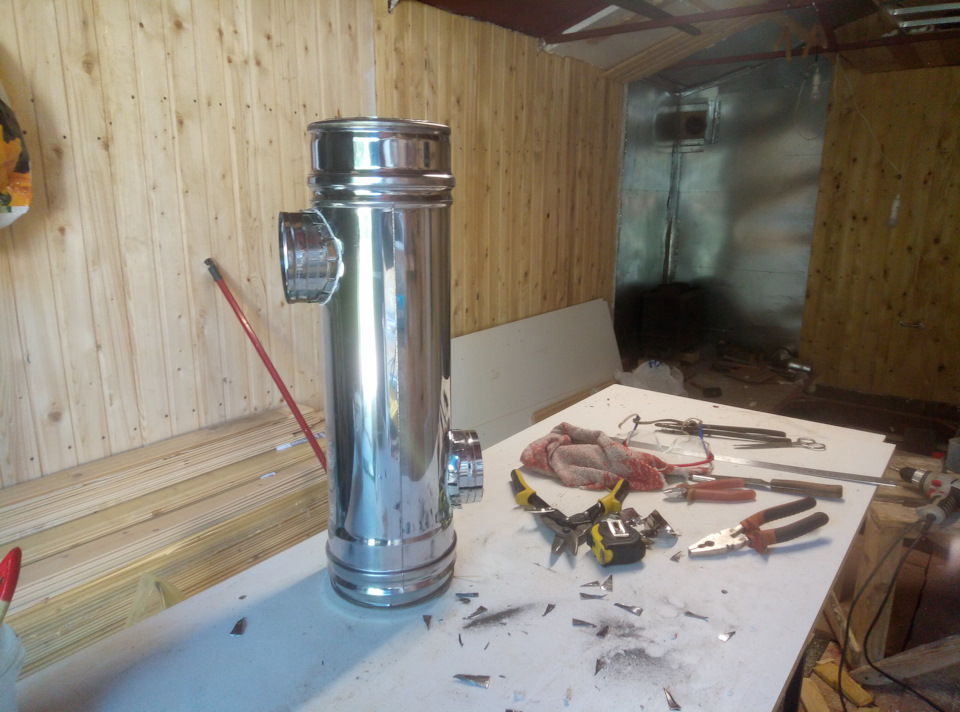

, разнес их по разным сторонам так как мне кажется так более будет эффективно, бесплатные кусочки труб разрезал и скрутив до нужного диаметра, в моем случае 100 вставил в натяг в вырезанные отверстия.

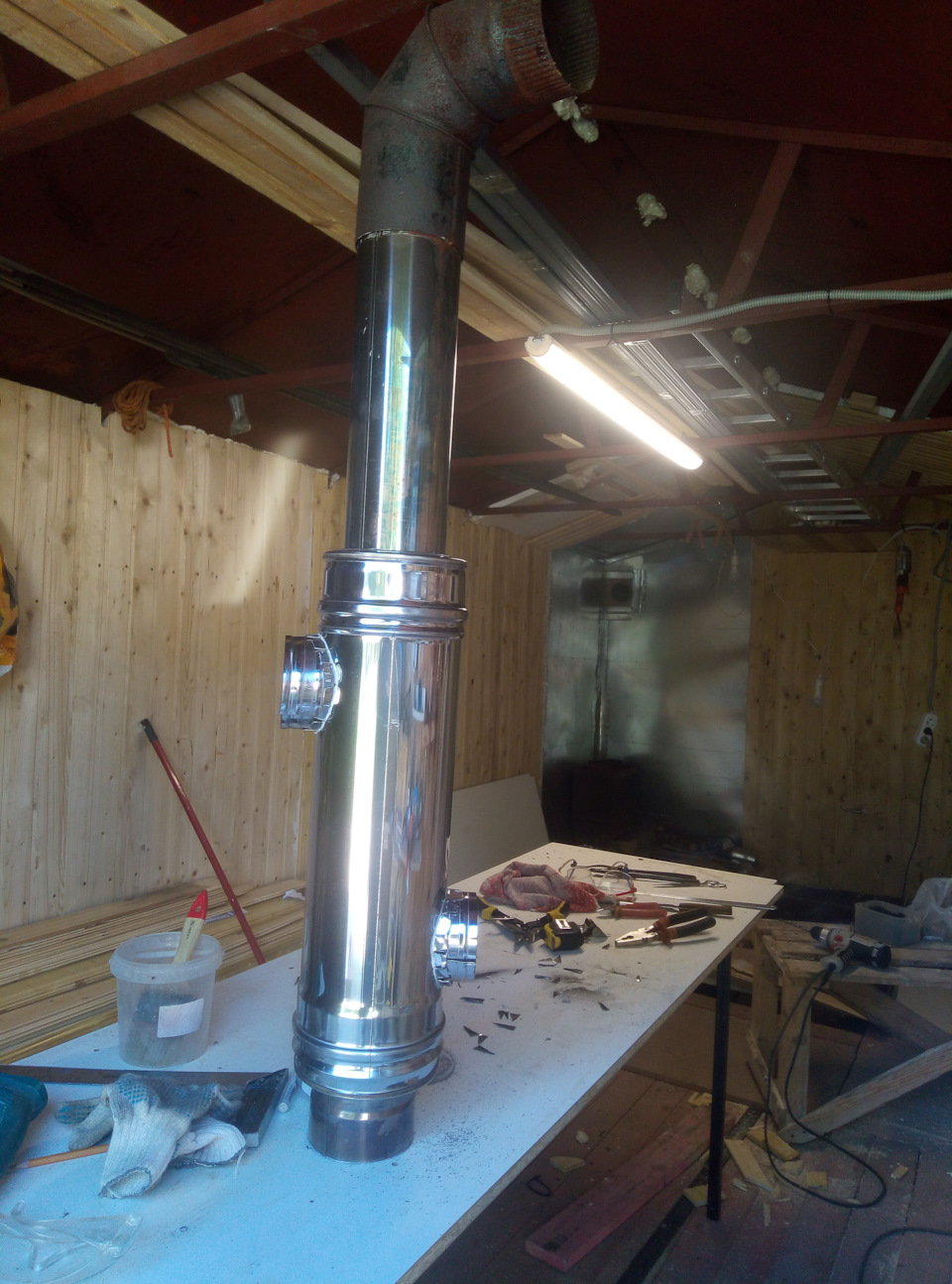

Далее все это можно при желании поприхватывать на сварку, клепки, саморезы или оставить как есть а неплотности обмазать герметиком печным или шамотной глиной или цементом для глушаков ну кому как удобнее, в принципе готово.

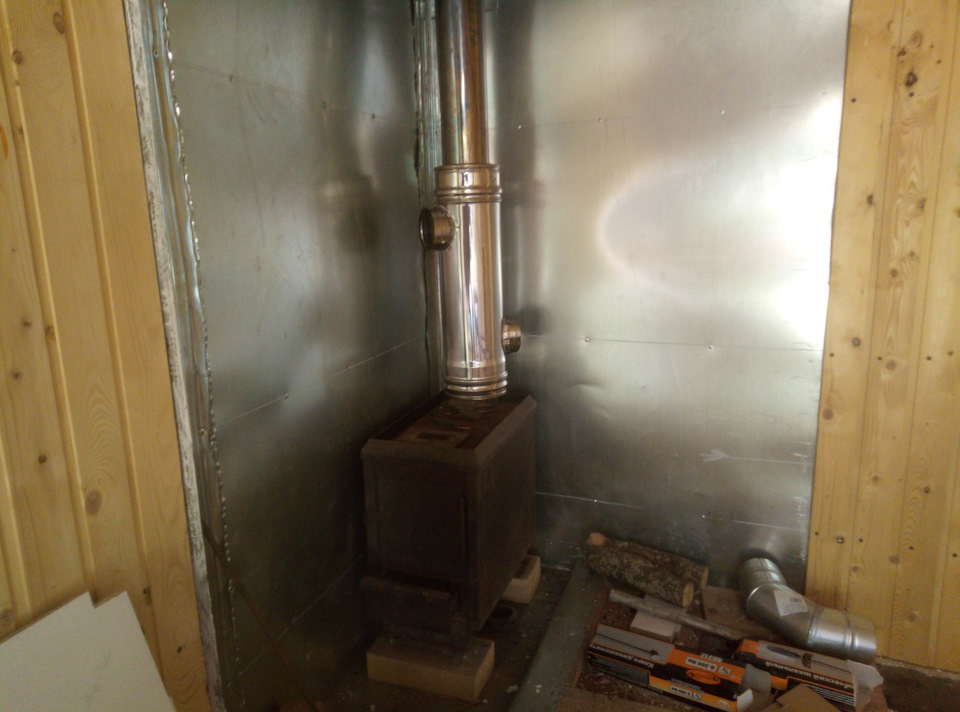

Теперь что имеем, железный воздуховод идет в яму, если я просто подключу его к нижней трубе теплосьема то при топке печи конвекцией из ямы начнет высасывать холодный воздух, это уже плюс, тогда холодный воздух будет замещатся теплым. Вариант два, подключаем воздуховод ямы к верхней трубе (а может даже и на нижней можно оставить если вентилятор мощный), к нижней подключаем через гофру канальный вентилятор и получаем поток теплого воздуха в яму, при условиях более менее герметичности всей конструкции. Пока что собрал все без тестирования, думаю должно работать, конструктивная критика принимается. А так может кому идея поможет, всем добра.
Гараж мечты строим с нуля часть 7 Смотровая яма в гараж + теплый пол
Привет ребята давненько не писал уже, а за это время мой гараж мечты уже чуточку преобразился. Сделано утепление бокса % на 80, выкопана смотровая яма, обложена тем что валялось во дворе без дела. Утеплен пол и готовится к заливке в ближайшее время. А теперь сначала и все в деталях. Утеплял свой бокс обычными плитами из пенопласта,
img src=»https://www.drive2.ru/c/596653559299180864/24″ title=»Утепление»>

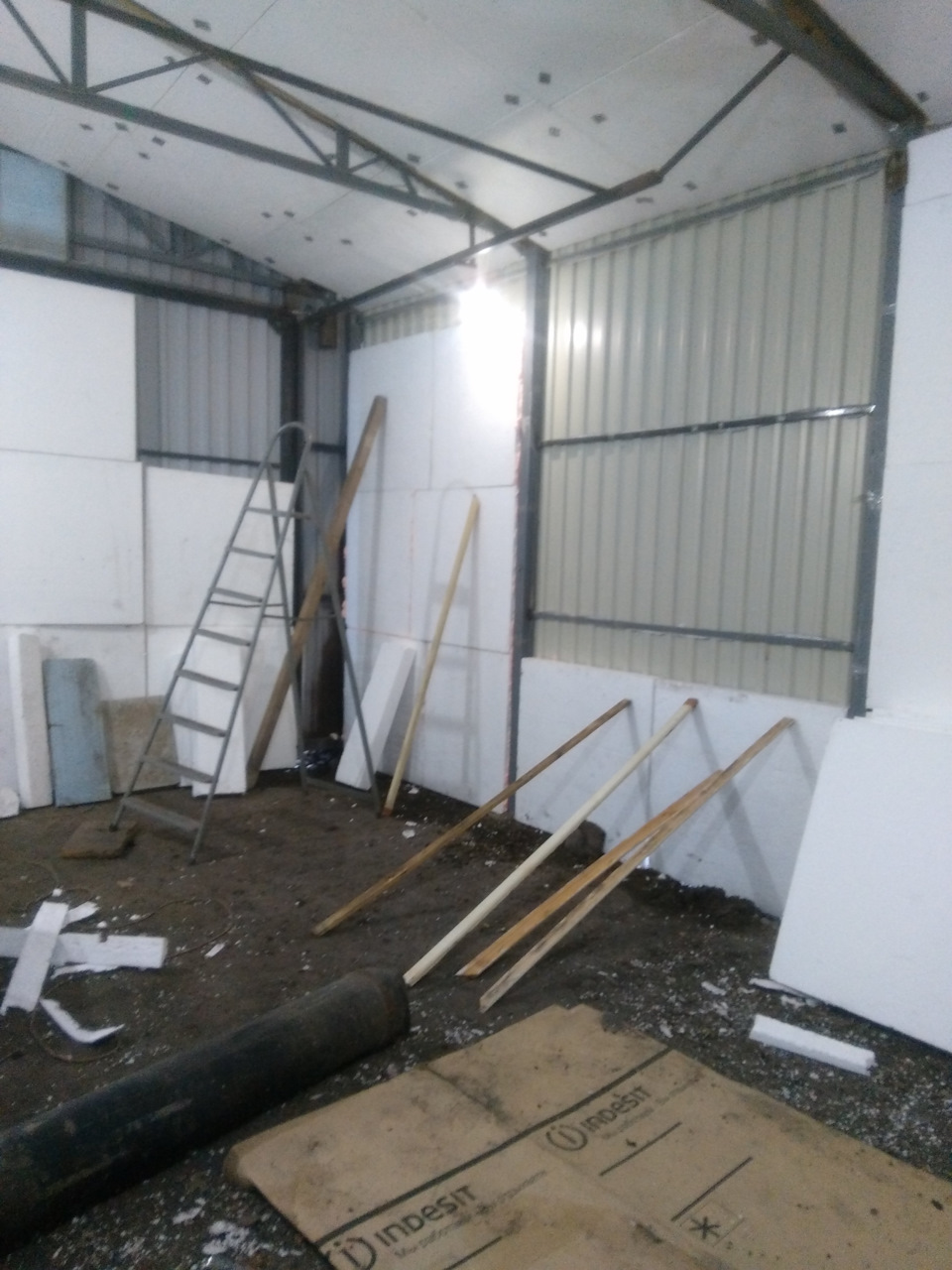

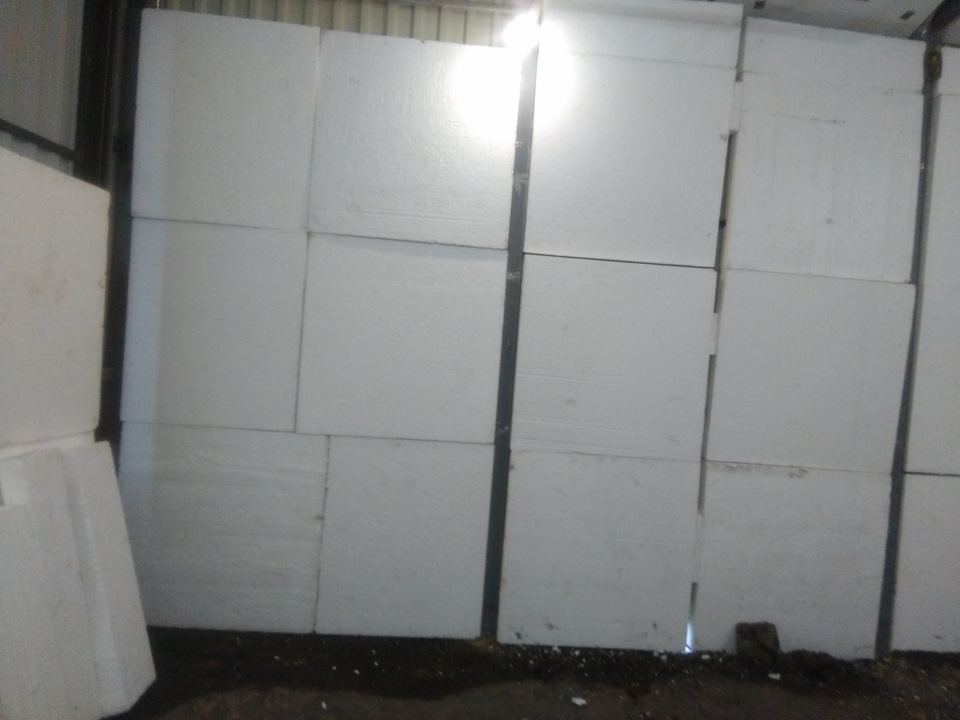

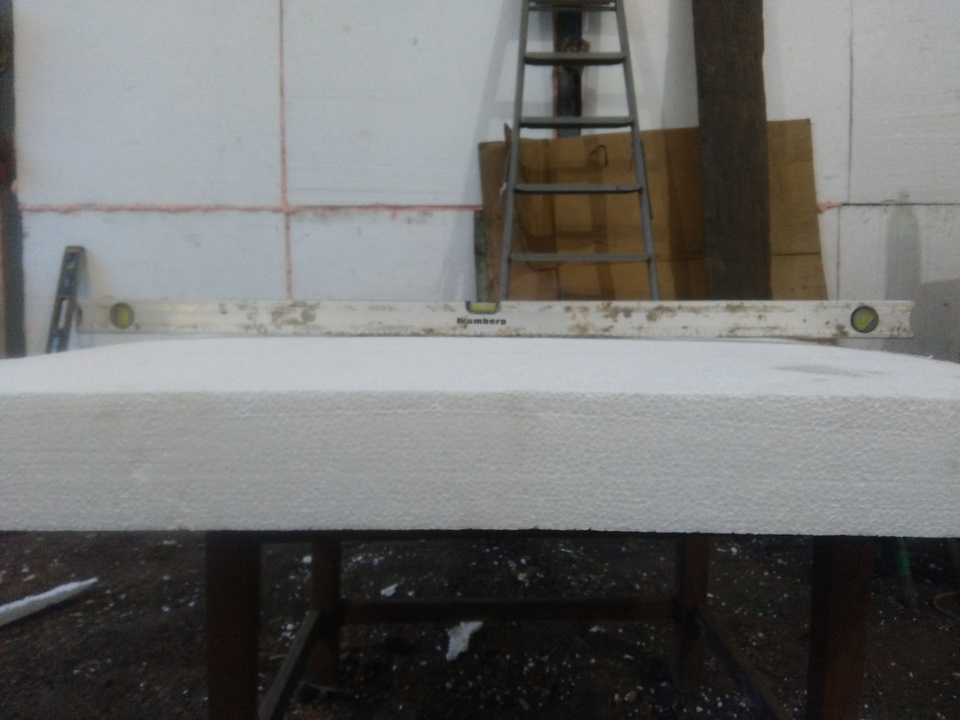

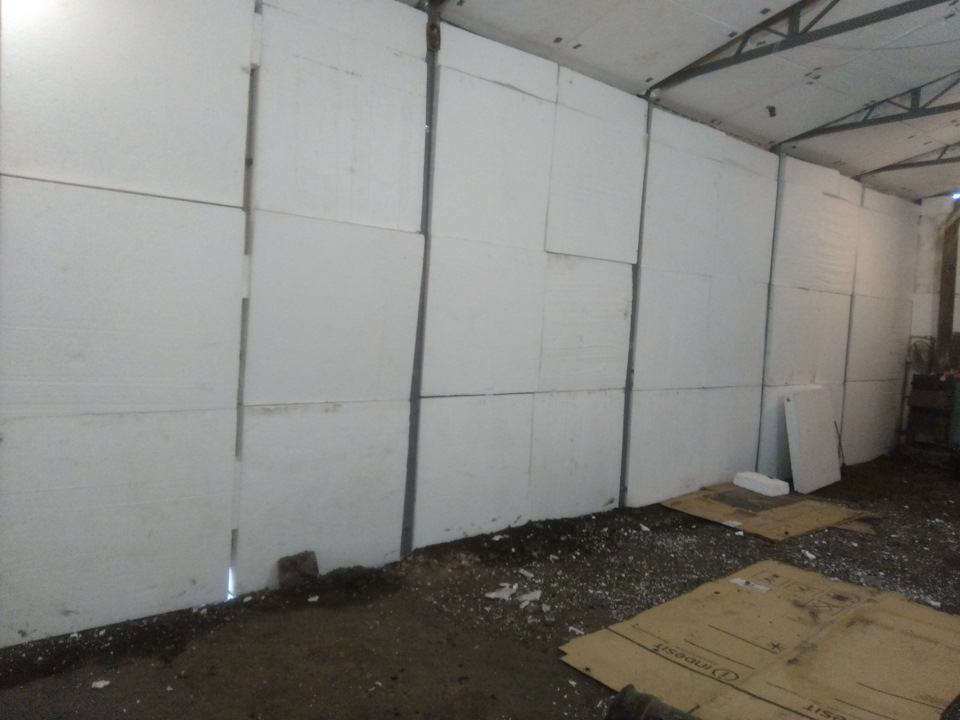

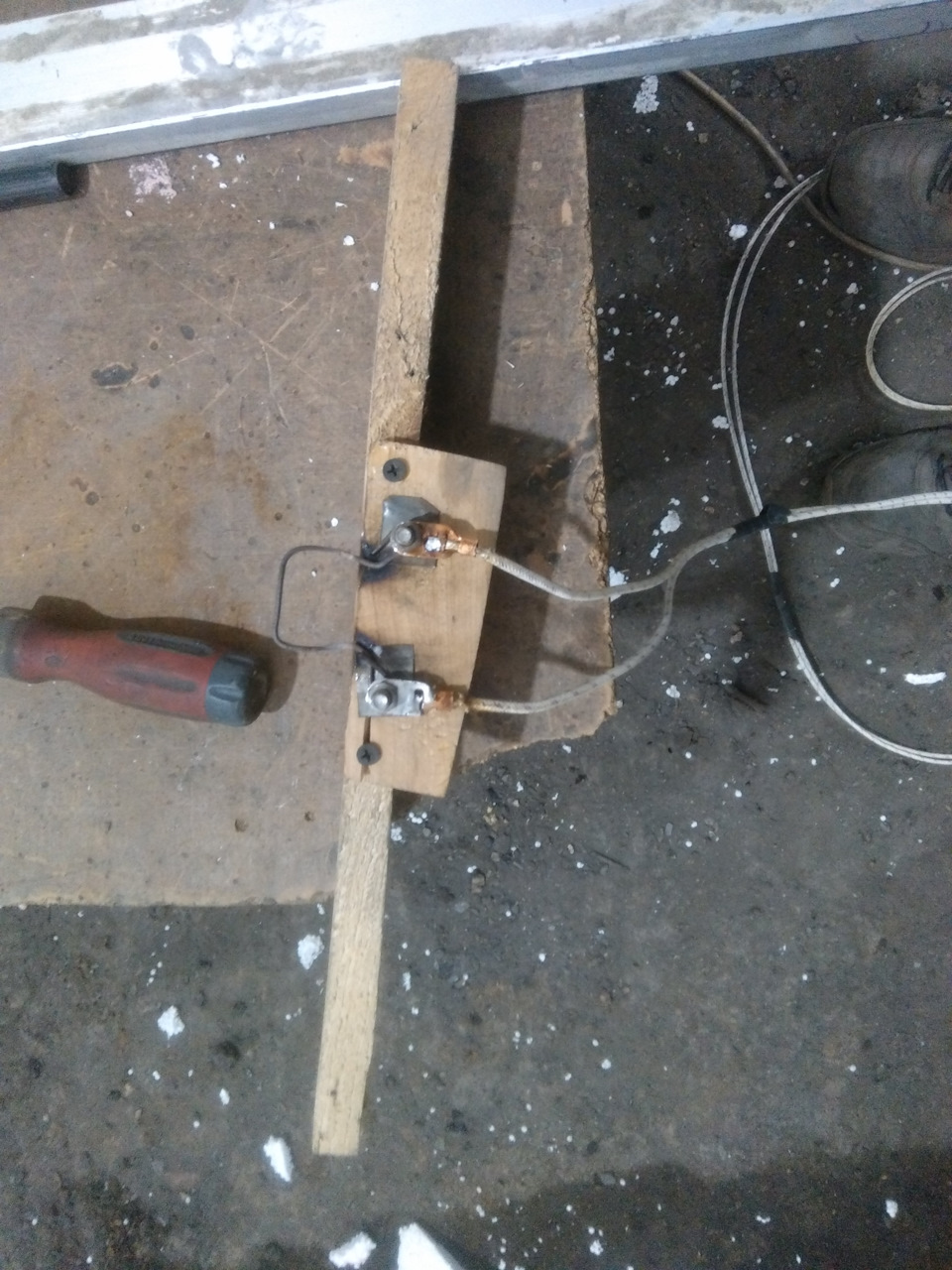

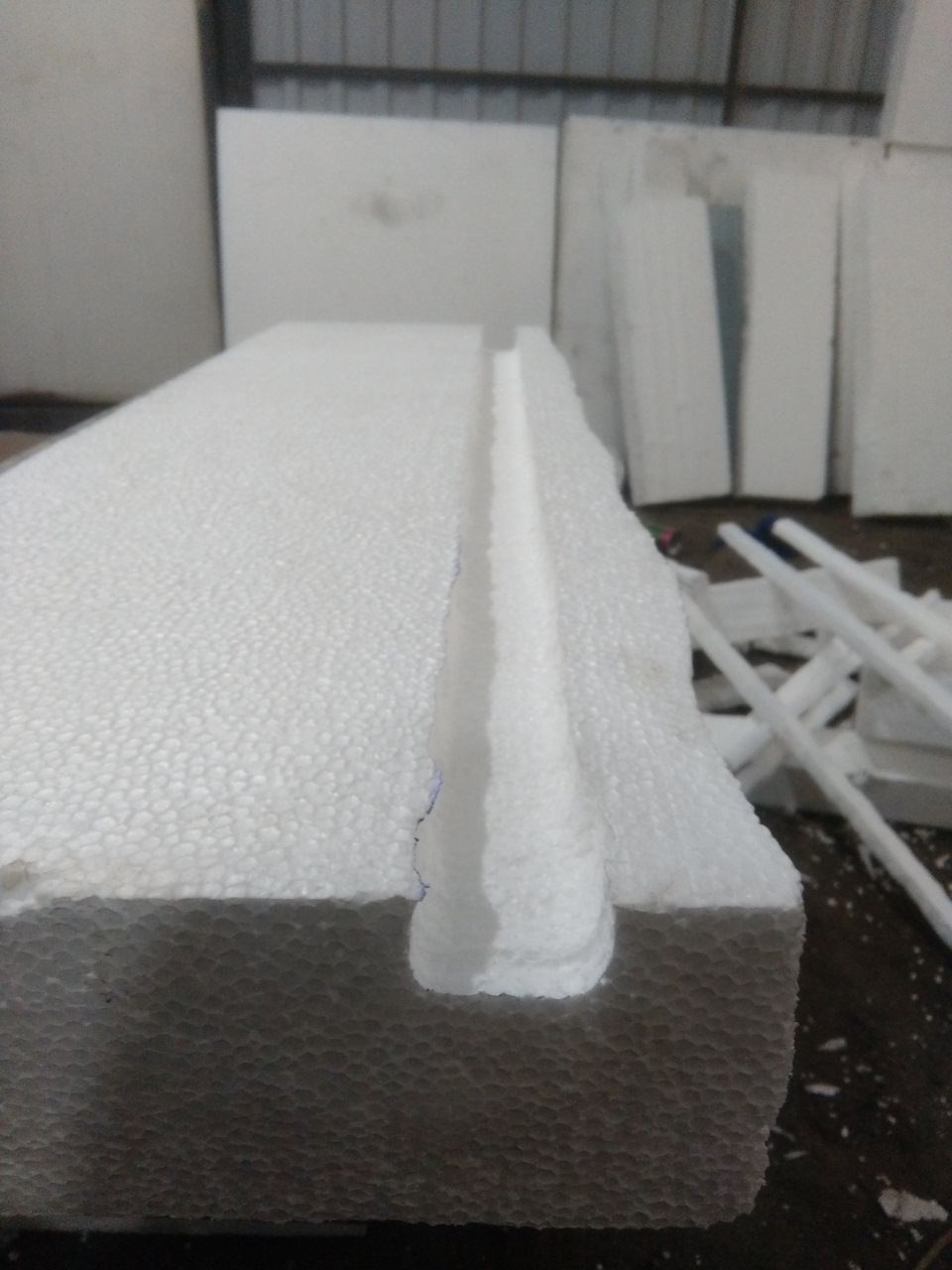

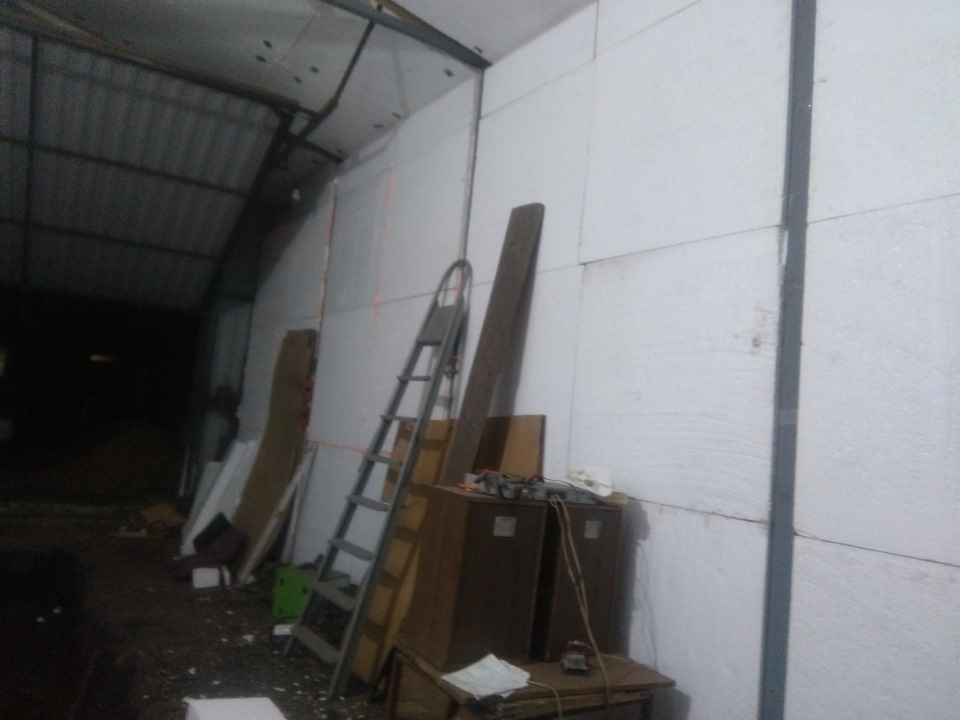

крепил на клей пену фирмы herkul, в принципе результатом остался доволен. Для пазов под профиля изготовил не хитрую приблуду
из кусочка фанерки и нихромовой проволоки, очень удобная штука скажу я вам, 5 секунд и пазик готов
и для резки пенопласта использовал резак все из той же проволоки. Вонища стоит жуть но сам процесс даже не сравнить с резкой обычным канцелярским ножом.
Наносим клей пену на лист ждём-с минуток 5-7 и лепим. А потом начинаются танцы с бубном, листы пенопласта очень кривые
и приходилось подпирать всем что под руку попало.

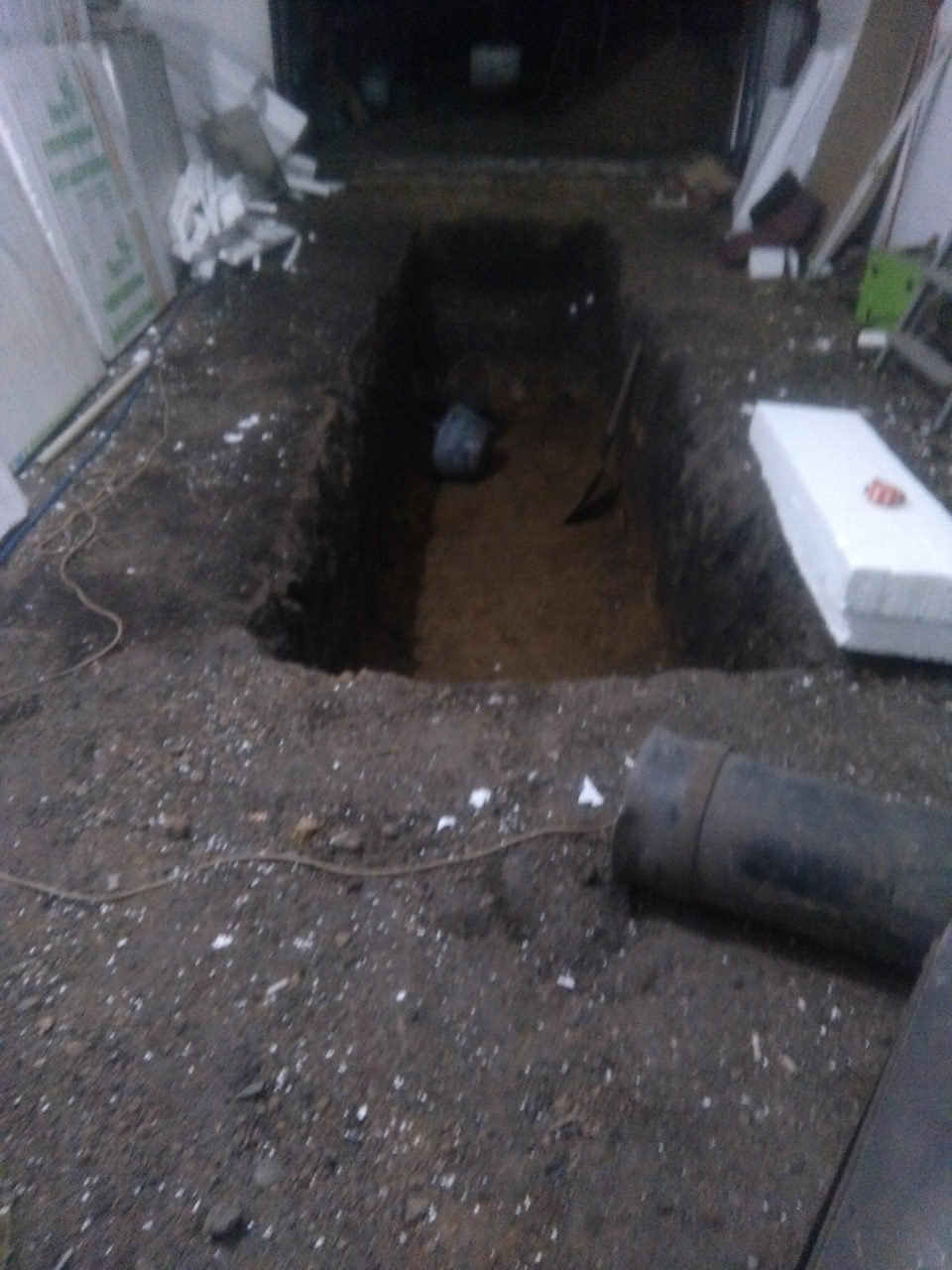

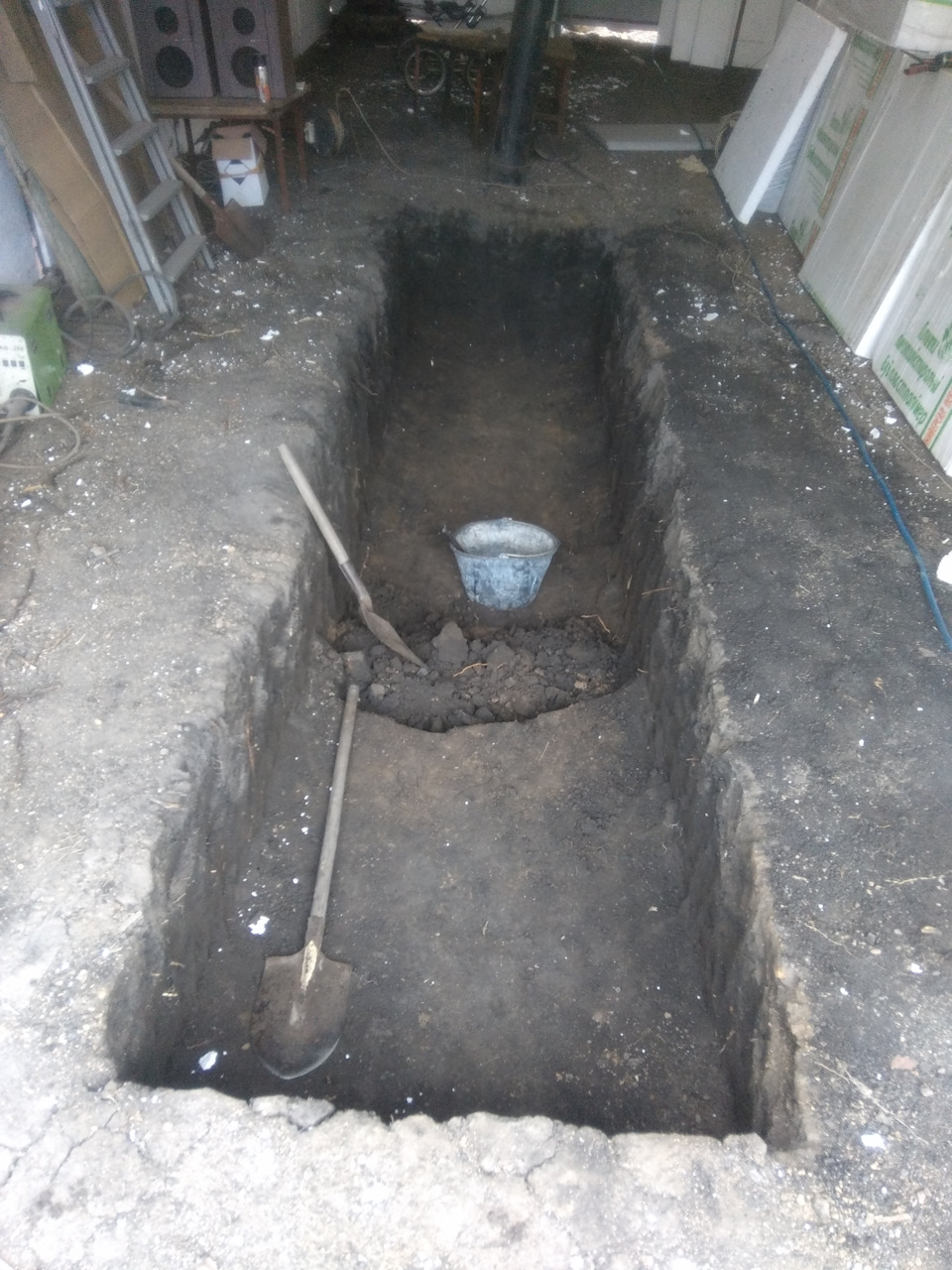

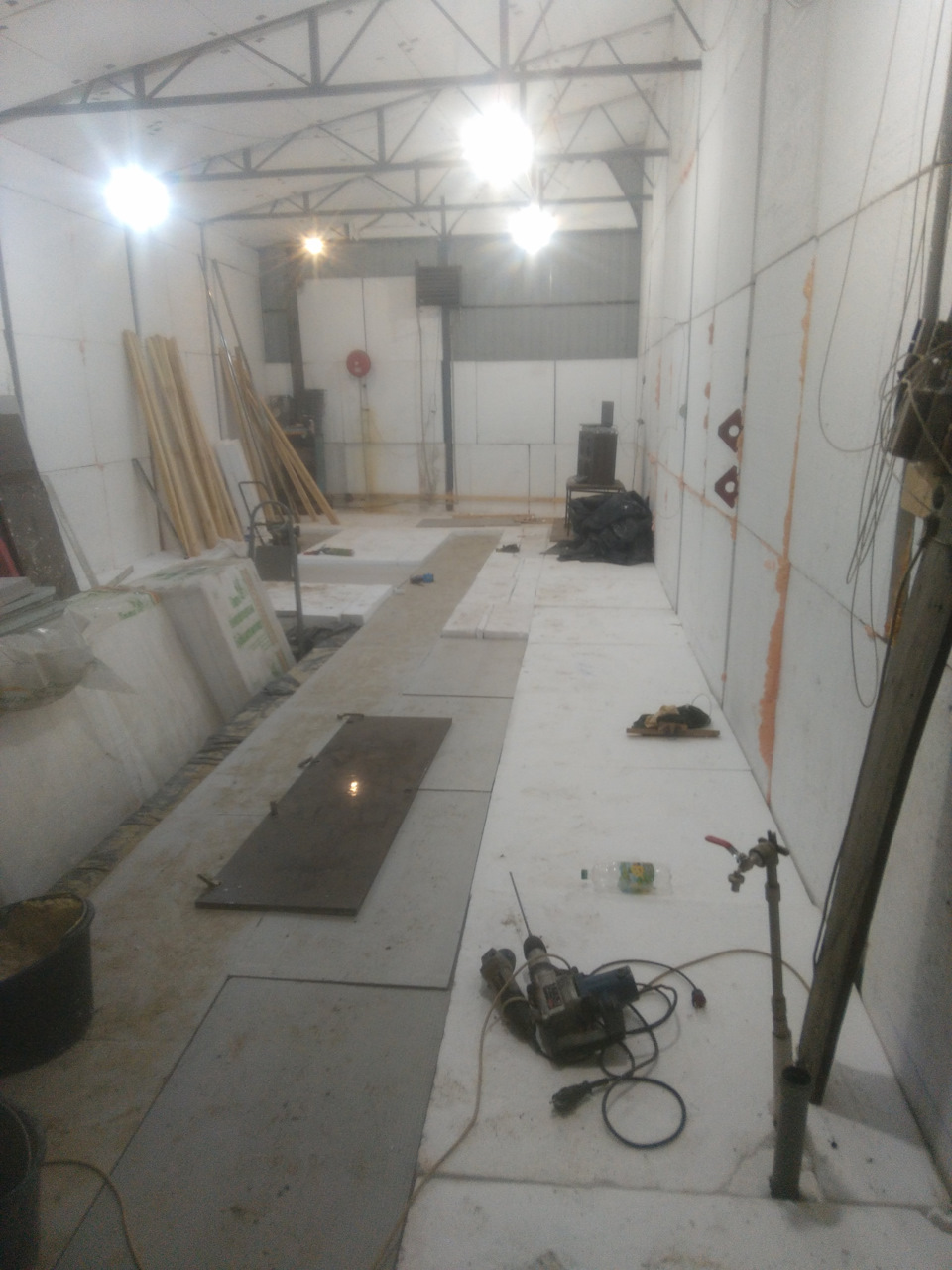

И вот спустя некое время все оклеено можно продолжать. Приступил к копке смотровой ямы. Размеры в черновом варианте 5.25м на 1.25.
Чем глубже копаем тем тяжелее становится.

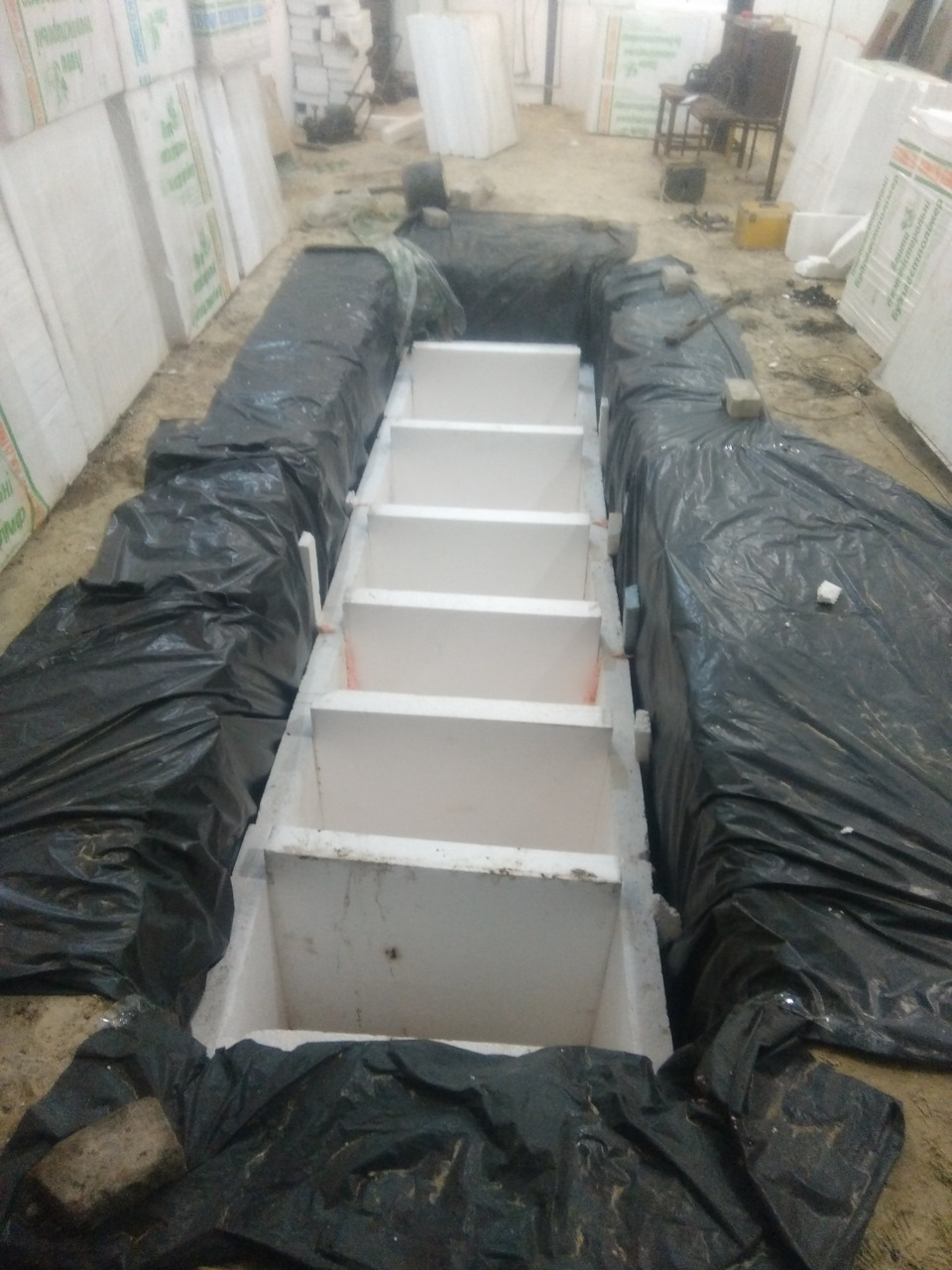

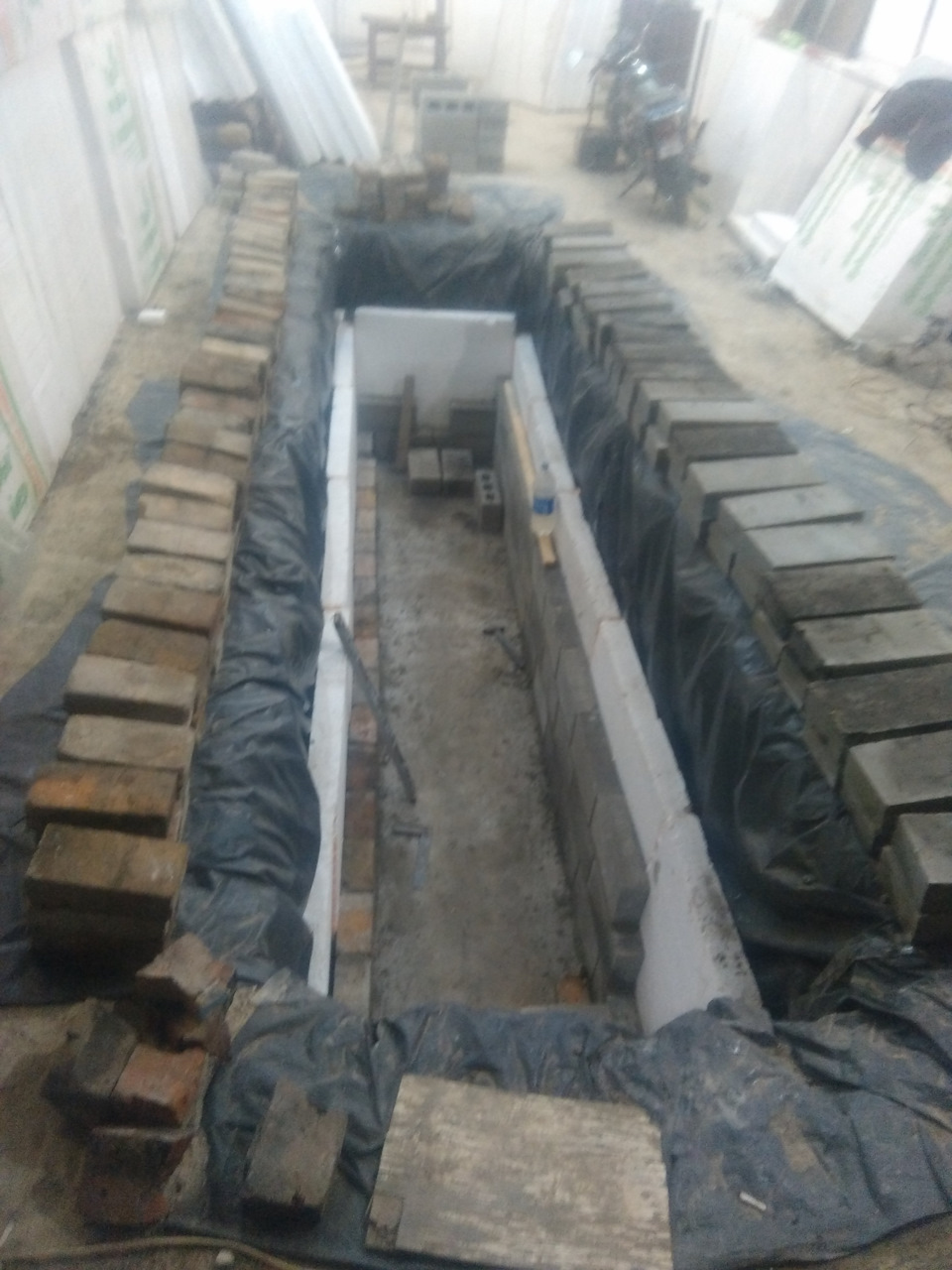

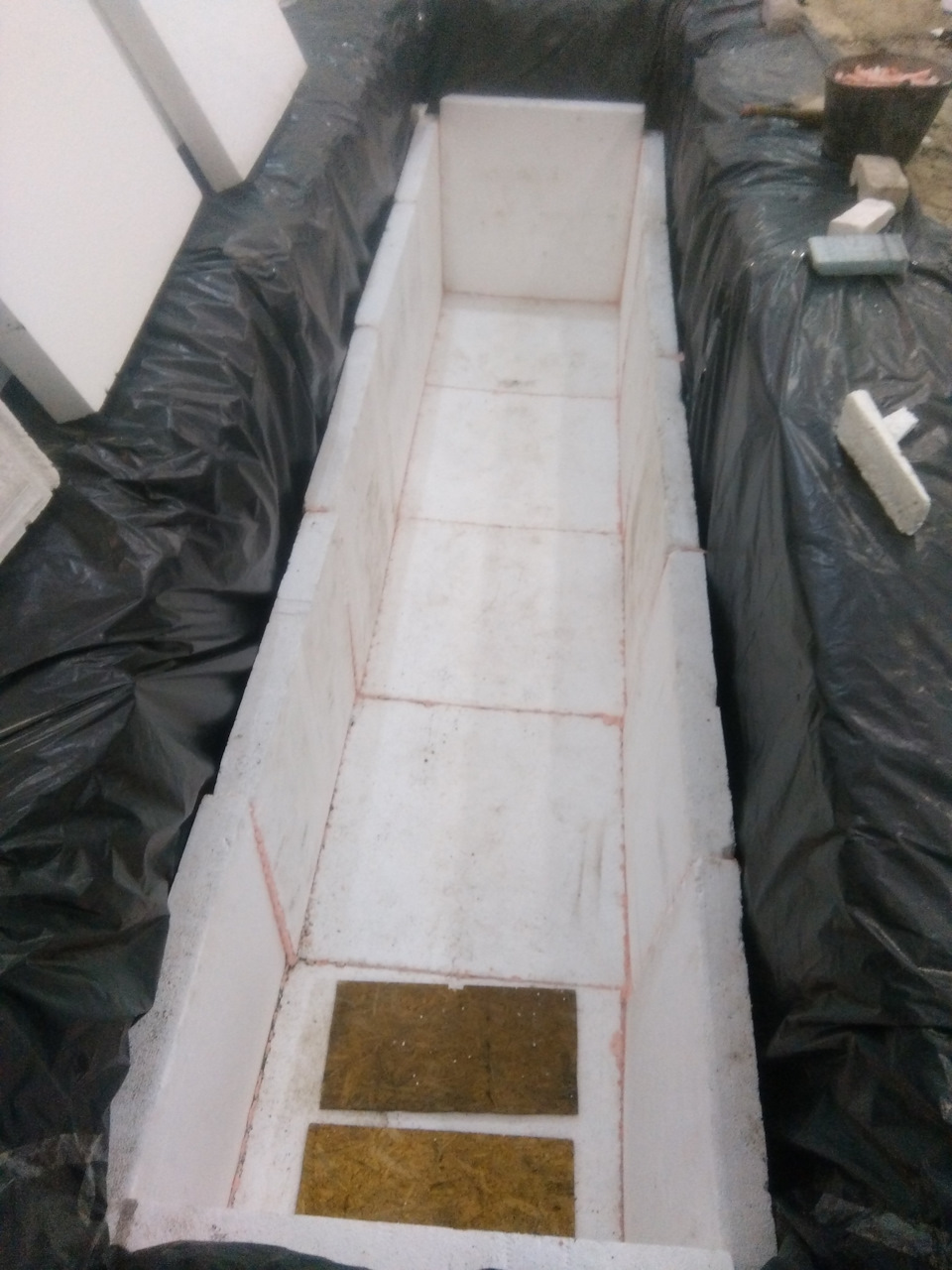

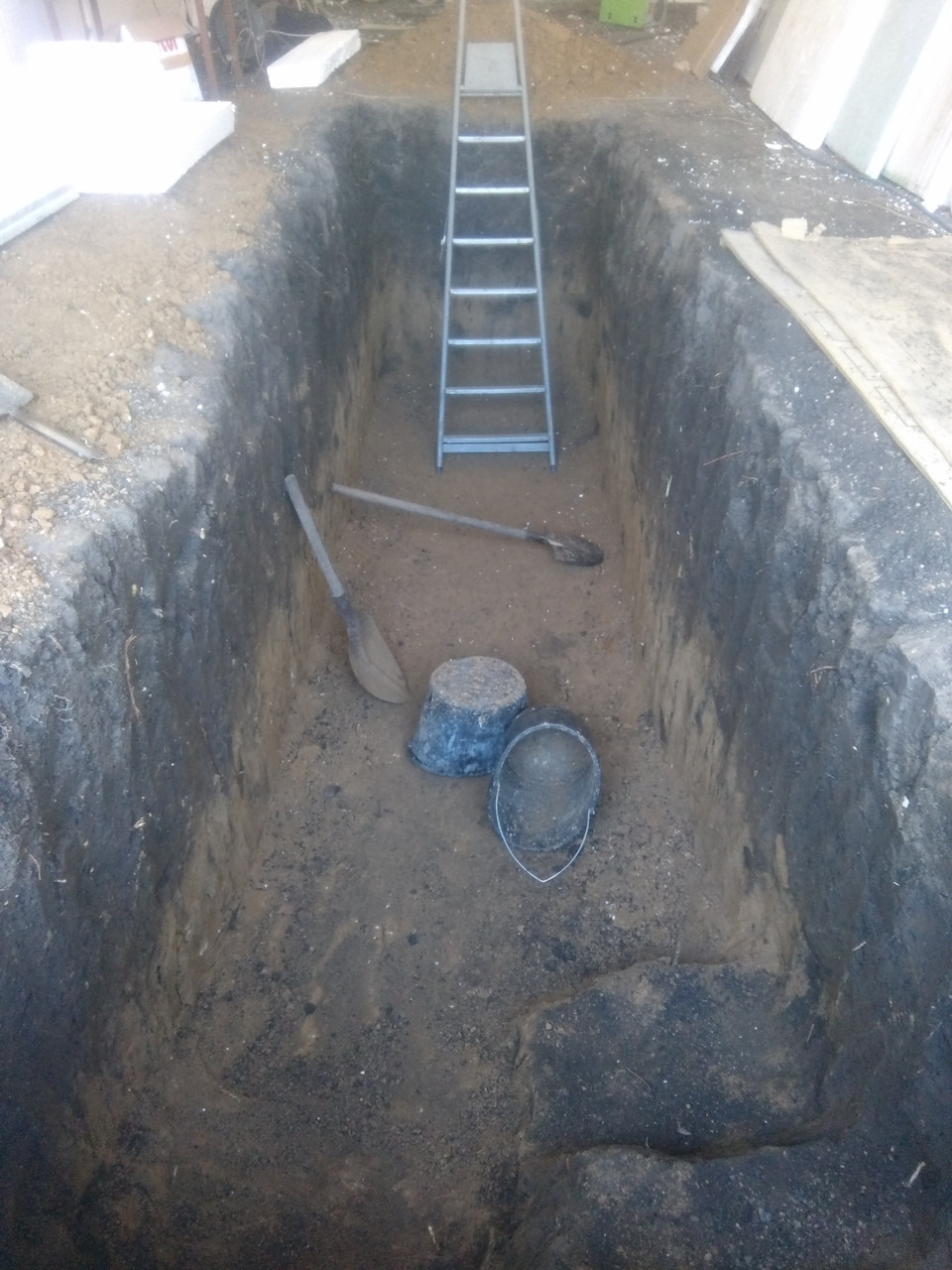

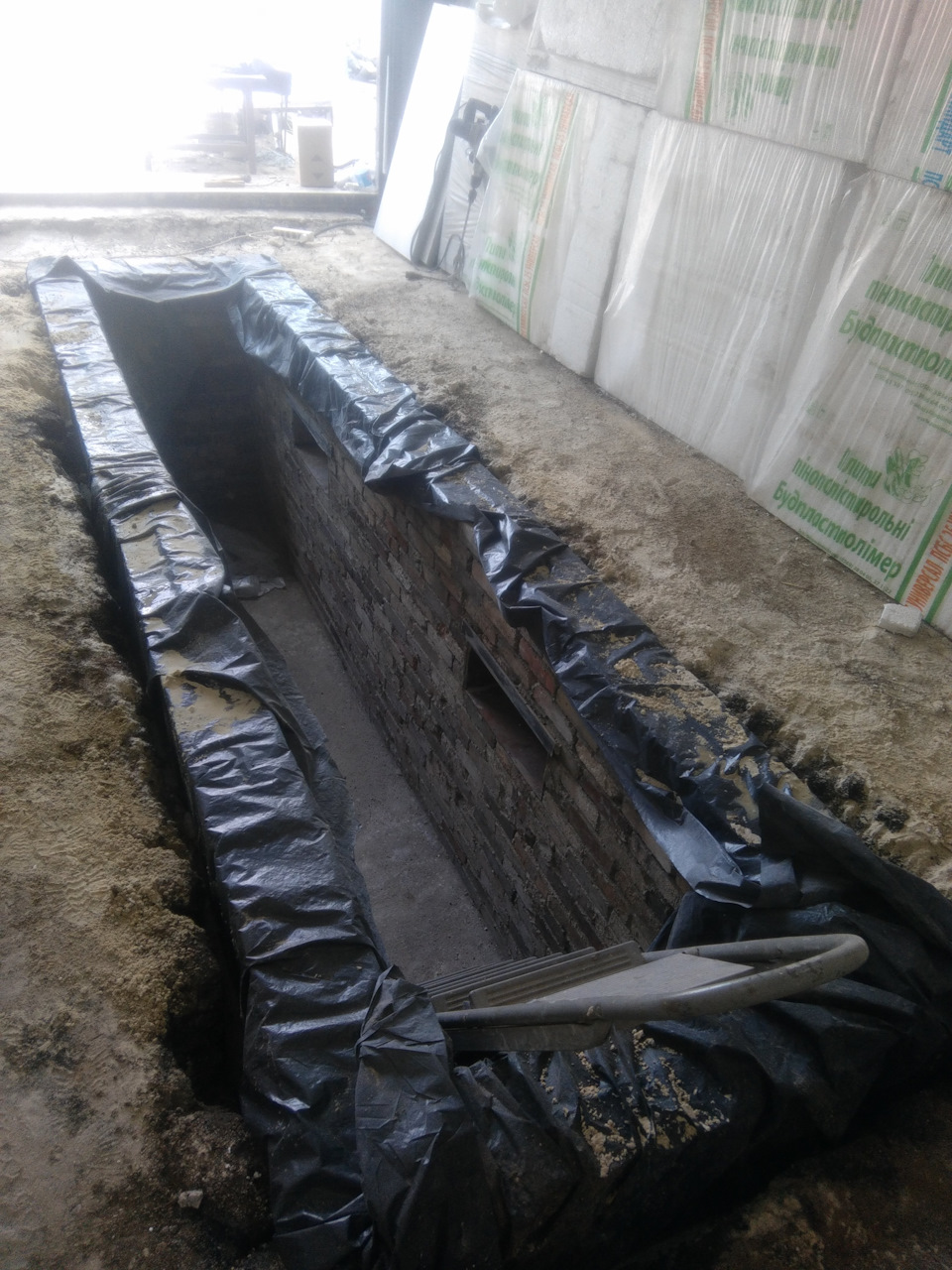

Ну вот и закончились раскопки клада к сожалению не нашли. Устелил все пленкой 100мкм и начал улаживать листы пенопласта в яму. Для чего это даже не спрашивайте, посчитал что так будет правильно).
когда все листы приклеил распорки поставил из того же пенопласта

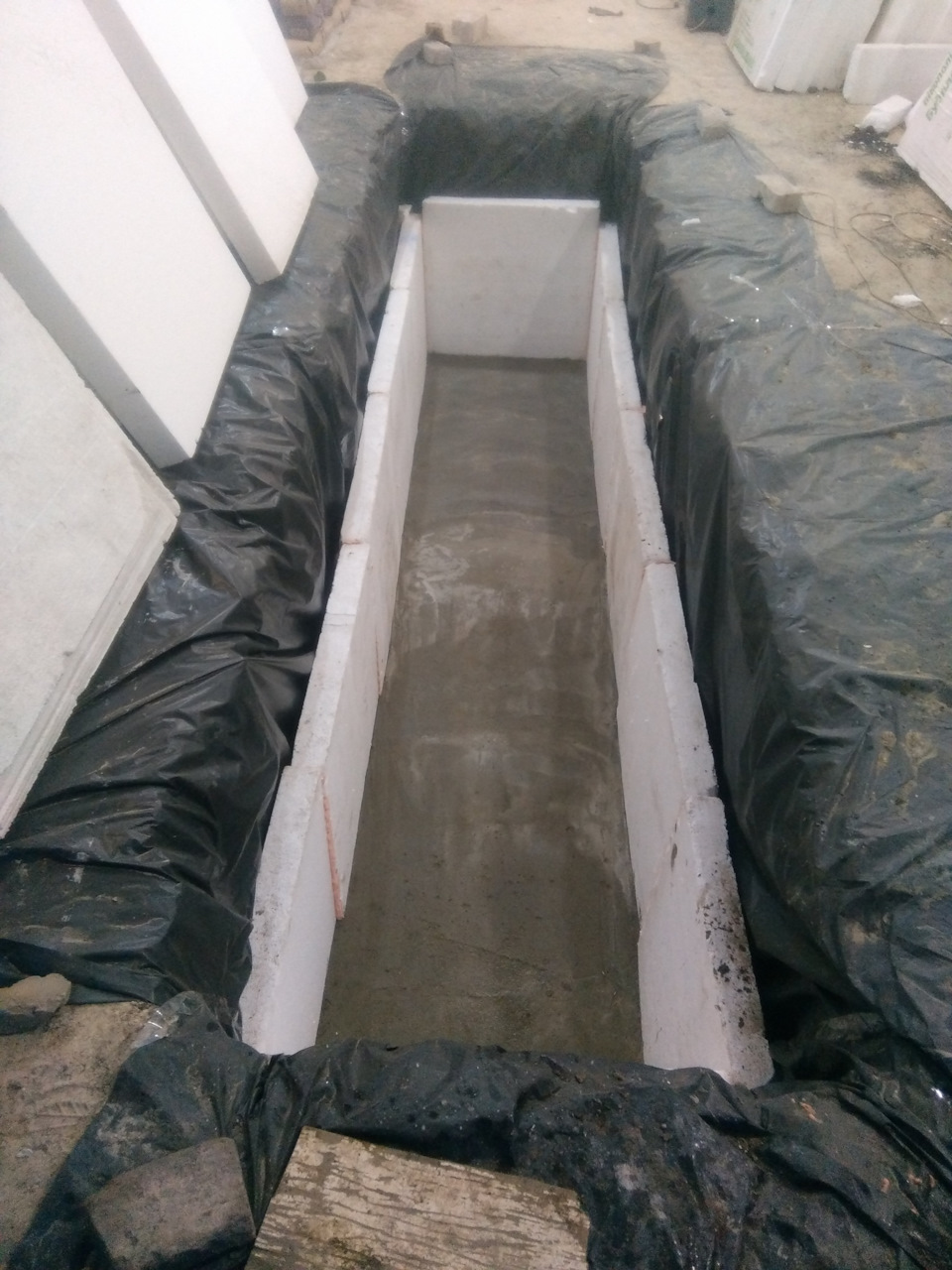

На следующий день залили в яме пол.

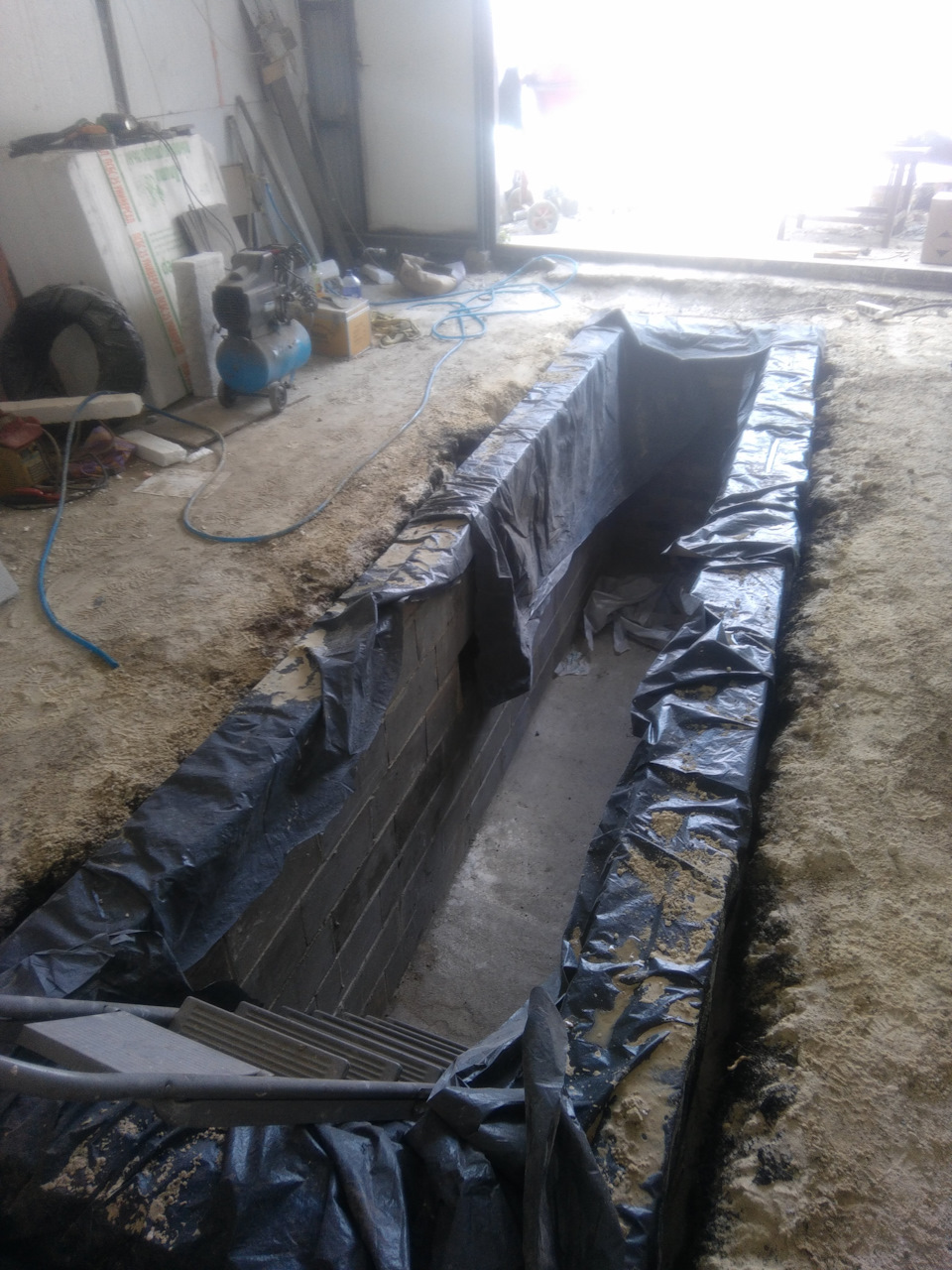

И началась кирпичная кладка. Я не каменщик и дожил как могу, да и из того что было. Получилось что половина ямы обложена полублоком, а вторая половина кирпичом.
В яме сделал 3 ниши для складирования инструмента, болтиков и прочей ерунды которая снимается с авто.

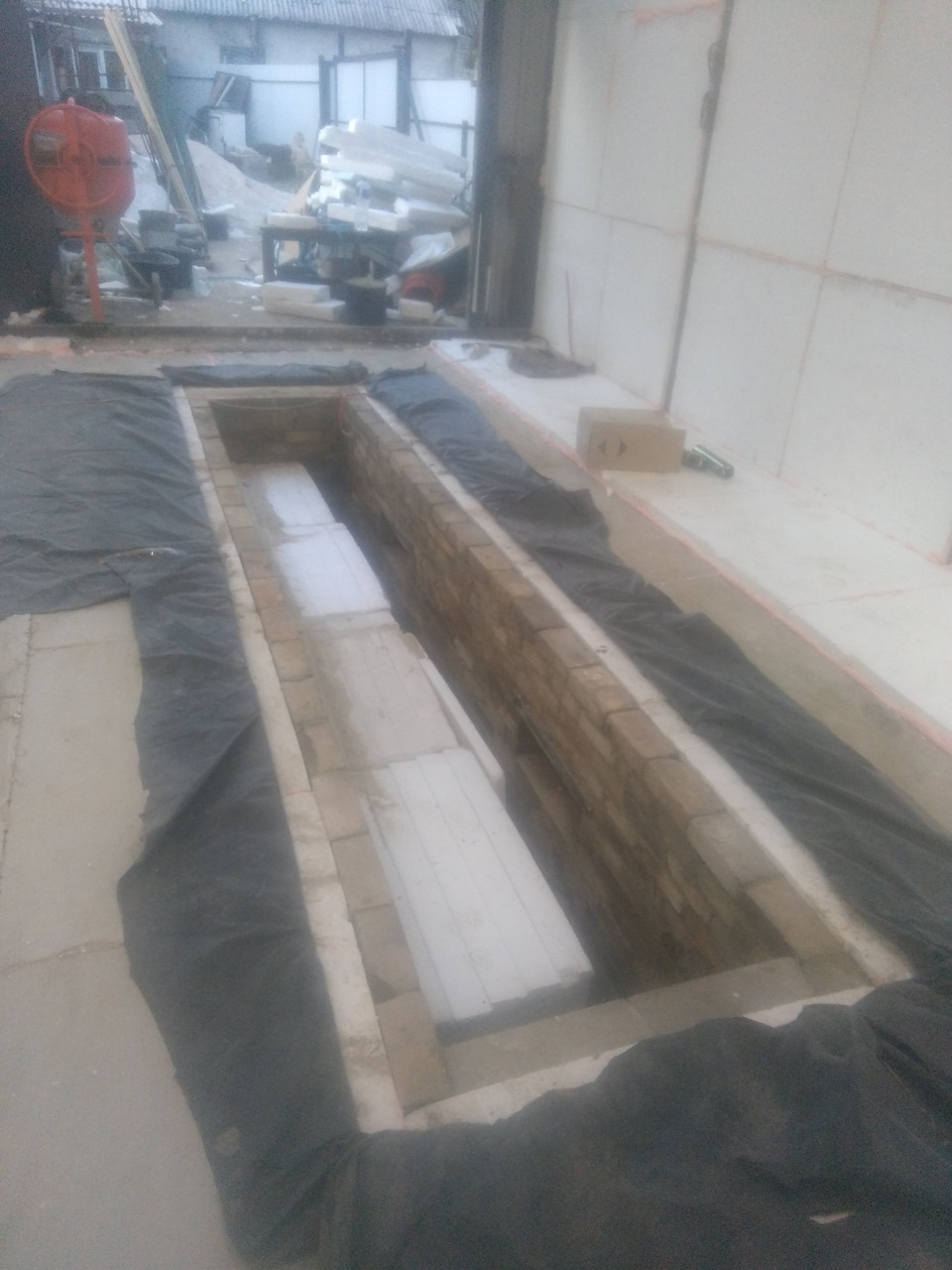

Такой вот результат вышел.

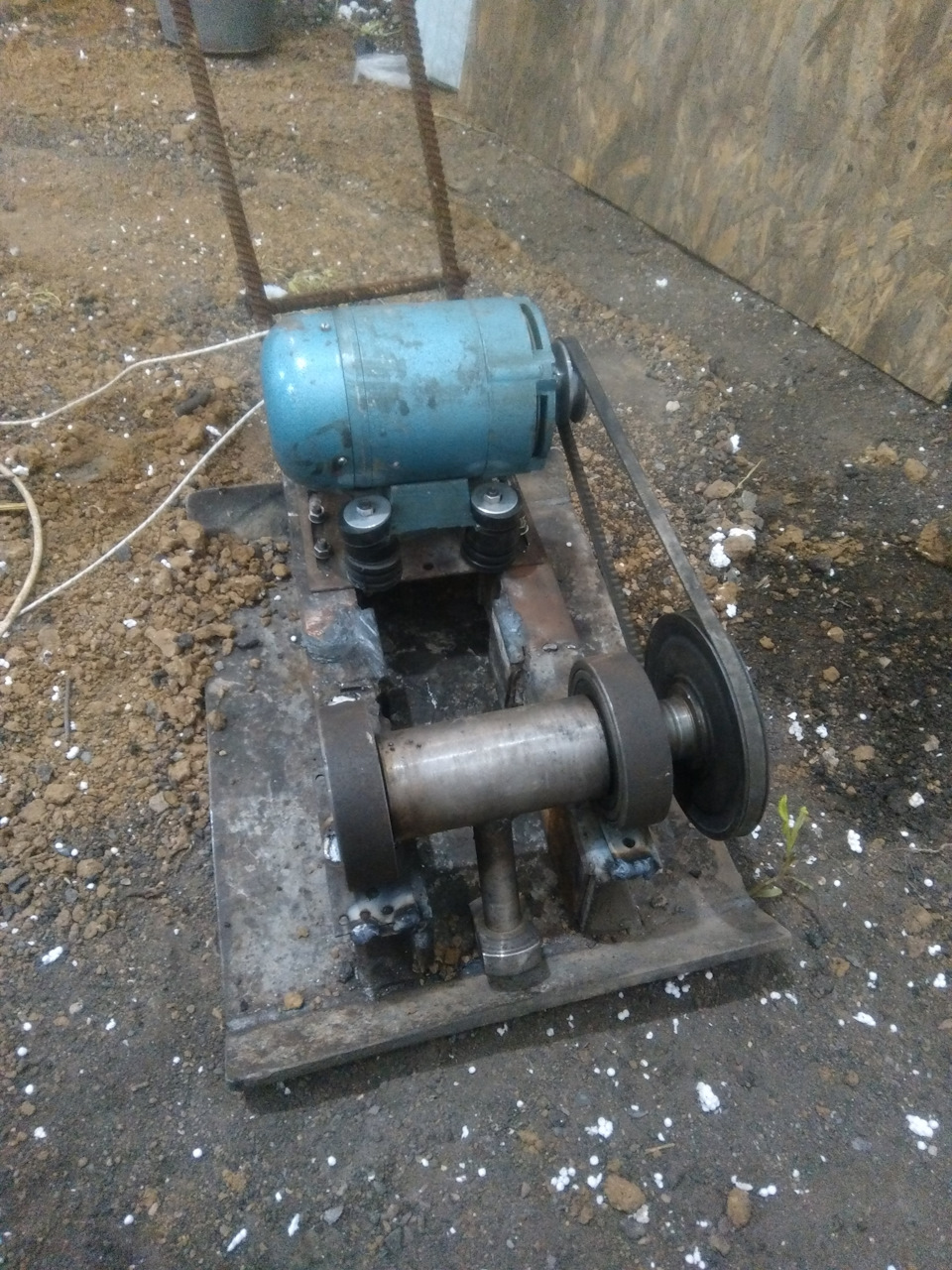

Как яма была уже готова начал выравнивание пола смесью песка с отсевом добивался приблизительно ровной площадки. А так как это все дело вручную трамбовать как то тяжеловато изготовил такую вот штуку
Облегчила труд колоссально.

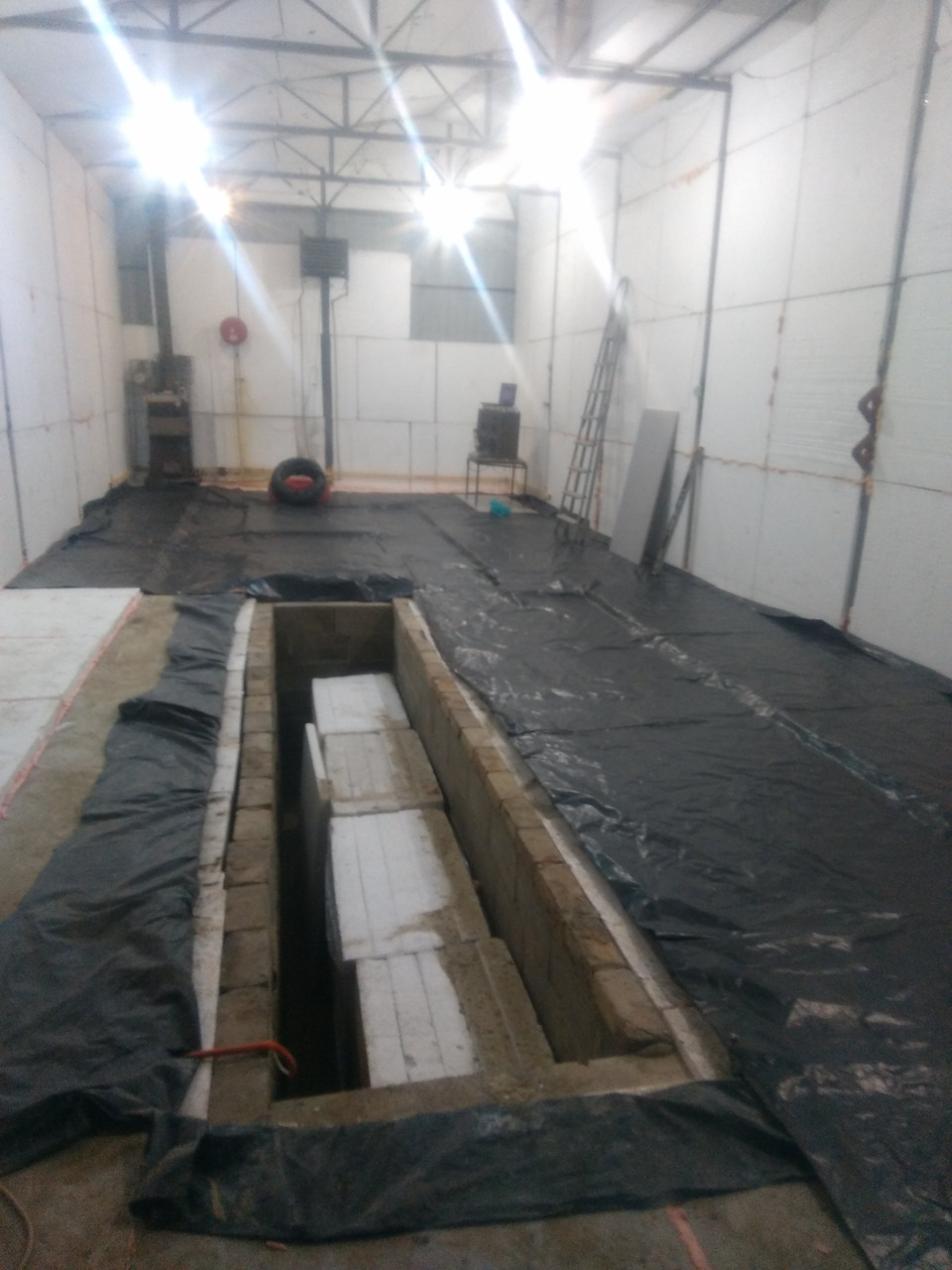

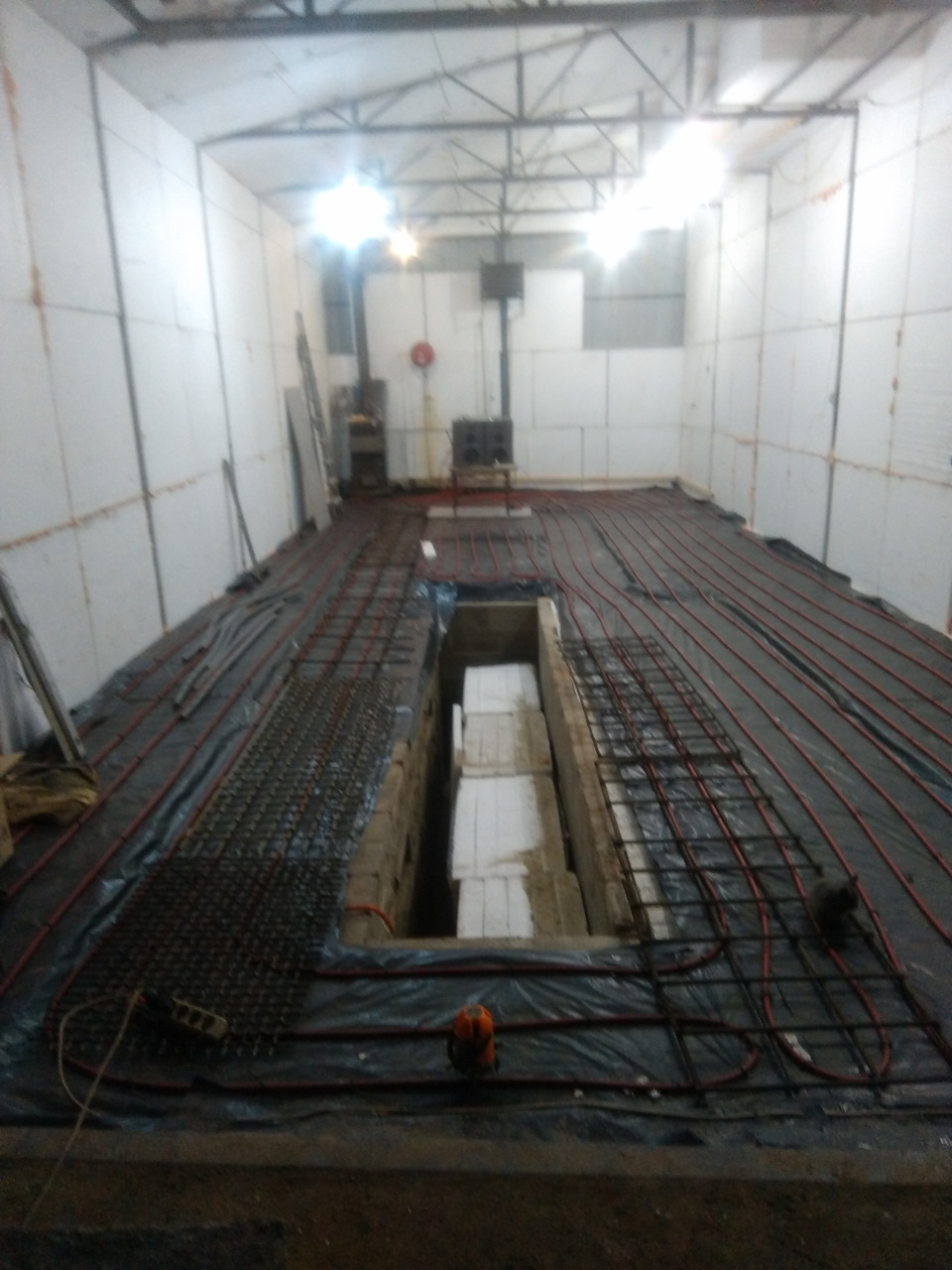

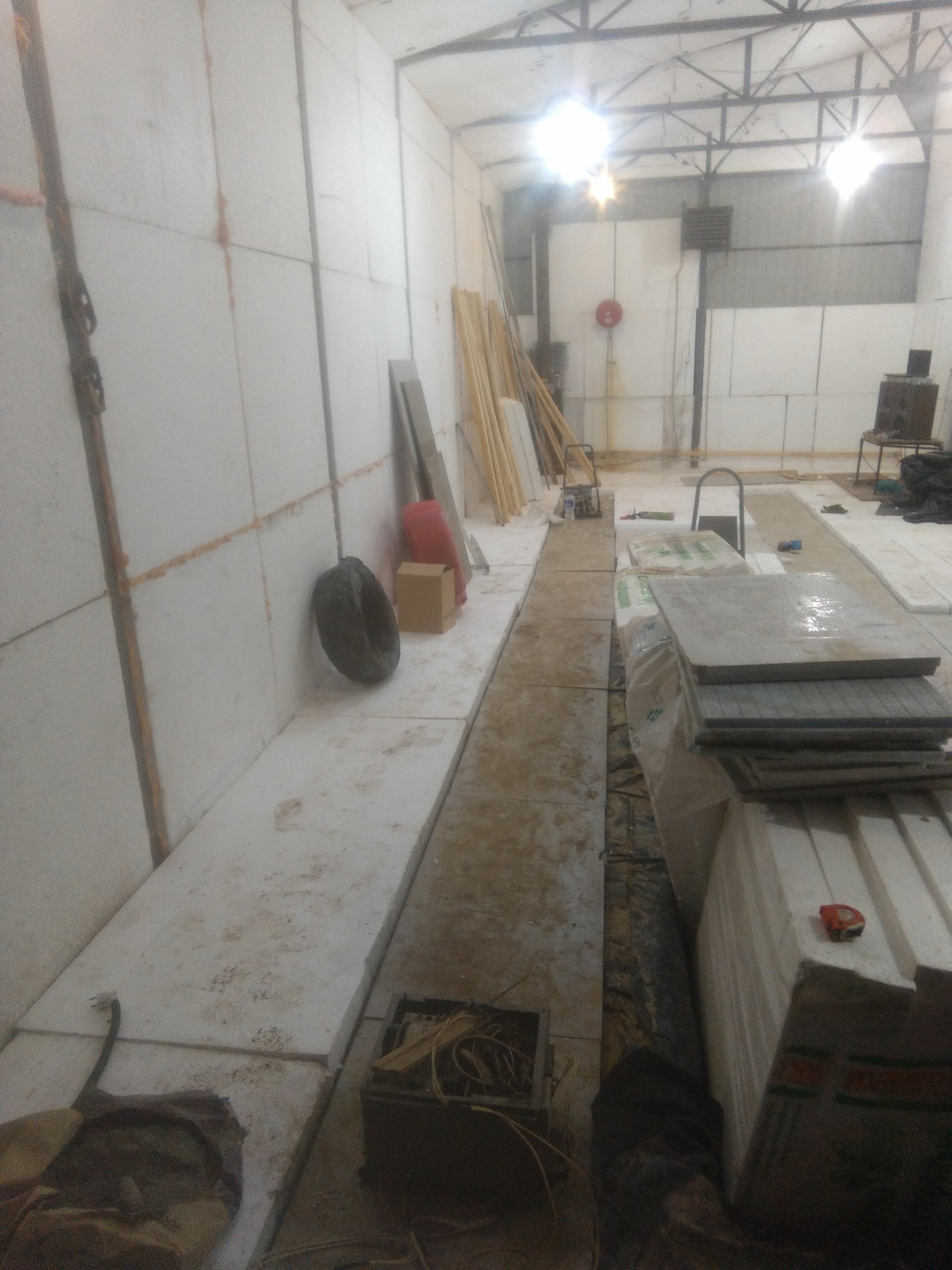

Как площадка была готова начал улаживать пленку и утеплитель.

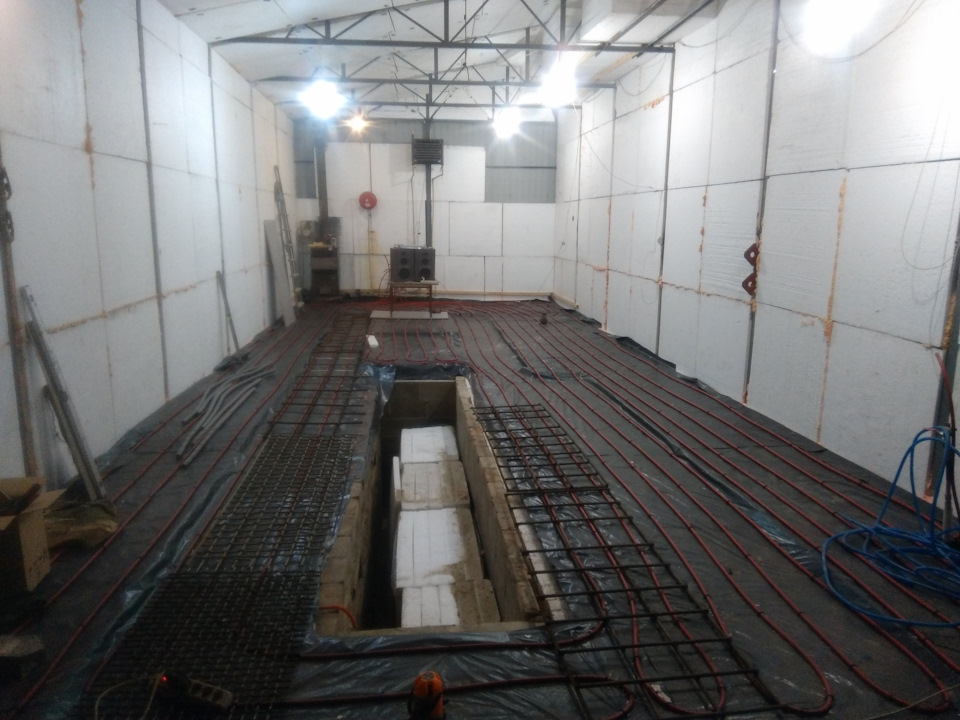

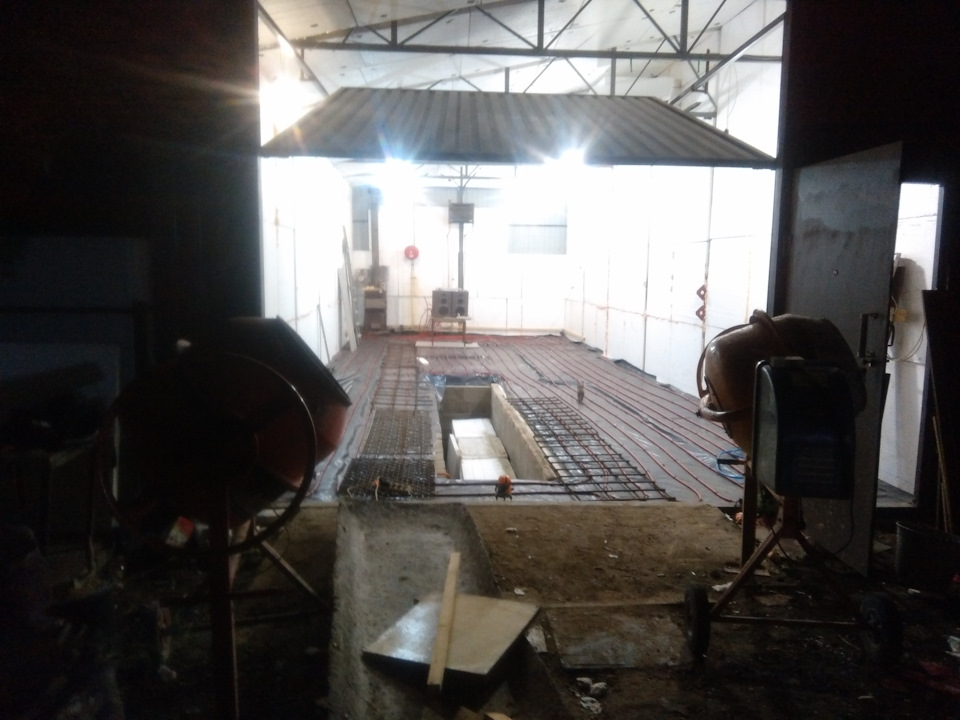

Вот на данном этапе это выглядит как то так, далее буду вокруг ямы делать опалубку и делать армопояс. Выставлять маяки и заливать все это дело бетоном. Хотелось бы за один день залить всю площадь. А это 60м2 По кубам выходит около 6-7 кубов. Заливать думаю с двух бетономешалок и большого корытца.
Готов выслушать конструктивную и обоснованную критику.
Комментарии 57
сколько контуров вышло и по сколько метров каждый контур вышел?, какая толщина пола выйдет? итп уже готов?
5 контуров длинна каждого 50. 50 55 55 53толщина пола в местах для ходьбы 8 см а там где машина заезжает 15-20
Всё супер, молодец, мечта многих и она у тебя идёт к завершению. Завидую, конечно же белой завистью, а тебе удачи. И меньше слушай всяких умников.
Нормально так! Но гараж бы утеплить не горючими материалами!
Отлично! Молодец! Отпишись как будет в морозы.
Спасибо. Да конечно расскажу так как ещё работы тут много. Понемногу буду выкладывать как насобирается что то приличное
каждый раз читаю народ с теплыми полами в гараже и каждый раз вспоминаю свой. всплывает вопрос. зачем вы делаете теплый пол в гараже с таким мелким шагом?
я улитку в плите сотке делал с шагом 35-40см и плита только за счет своей теплопроводности прогревалась более менее ровно.
нет рукой если задаться целью можно было понять вот тут чуть холоднее тут чуть теплее. не ногами не 5 точкой это не ощущалось.
а труб получается в 2 раза меньше, в 2 раза меньше сопротивление линии. а вобще красавчик. шикарная штука получается.
если гараж из профлиста, обеспечь свободную вентиляцию между волнами и профнастилом.
ну 7 кубов тебе привезет 1 миксер, залить реально вполне но нужно еще пару ребят, а армировать еще будеш или только вокруг ямы?
Миксером не вариант он не заедет. А с бетон насоса очень дорого. Так что будем вручную месить и заливать армировака будет везде сейчас этим занимаюсь. Просто там где колии будет арматура а там где их нет сетка 100*100 для бетона
Как сделать смотровую яму в гараже
Проведение техобслуживания или мелкого ремонта автомобиля многие стараются делать сами. Чтобы не лежать под машиной на спине, необходима смотровая яма в гараже.
Проводку надо монтировать до того, как начнете класть/заливать стены
Размеры смотровой ямы в гараже
Строгих рекомендаций по размерам ямы для гаража вы не найдете. Основываются в основном на параметрах машины и собственном росте. Габариты гаражной ямы выбираются из следующих соображений:
Смотровая яма в разрезе
Это все далеко не догмы. Каждый делает так, как считает нужным. Некоторым глубокие ямы кажутся неудобными и они делают их практически ровно в рост, а иногда и ниже — в 1,5 метра. Если учесть клиренс авто, от пола ямы до дна авто получится порядка 1,7-1,8 метра. Можно сделать и так.
Еще момент по длине. Иногда длинную яму сделать не удается. Тогда ее делают примерно вполовину длины автомобиля, загоняя его передом или задом, в зависимости от того, какая часть машины нуждается в осмотре или ремонте.
Теперь о том, где располагать яму в гараже. Обычно ее немного смещают к одной из стен, оставляя широкую сторону под установку оборудования, складирование запчастей и т.д. При этом от края ямы до ближней стены должно быть не менее 1 метра.
На этом параметры все. Только обратите внимание, что речь шла о чистовых размерах ямы. При разметке котлована необходимо будет добавить толщину на стенок, а копать глубже на высоту стяжки пола (если будете ее делать).
Из каких материалов делают
Смотровая яма в гараже (ее стенки) выкладывается кирпичом, тяжелыми строительными блоками, делают из монолитного бетона. Если говорить о кирпиче, то лучше использовать керамический кирпич: он не боится влажности. Стенки делают в полкирпича или в кирпич. Толщина стенка в зависимости от способа кладки получается 12 см или 25 см. Это необходимо учесть при разметке котлована.
Использовать кирпич можно на сухих, плотных грунтах. Уровень подземных вод должен быть низким. Если вода подходит высоко, лучше стенки ямы делать из армированного бетона.
Кирпичная смотровая яма в гараже
Строительные блоки также необходимо выбирать те, которые не боятся повышенной влажности. Это бетонные блоки. Остальные если использовать, то с обязательной наружной гидроизоляцией, и то это не гарантия того, что они не рассыпятся, особенно если грунтовые вода располагаются близко.
С бетонной смотровой ямой все проще: бетон влаги не боится, от нее он только крепче становится. Для заливки стен используют бетон марки М 250, для пола достаточно М 200. Почему так? Потому что при зимнем пучении основная нагрузка приходится именно на стенки. Чтобы они не «сложились» требуется запас прочности, что достигается армированием и использованием бетона высокой прочности. Кстати, чтобы избежать пучения грунта под гаражом, надо хорошо сделать отмостку, чтобы вода уходила, а не впитывалась в грунт.
Толщина стенки при заливке смотровой ямы бетоном от 15 см. Стеки должны армироваться. Для этого используют готовую сетку с толщиной проволоки 5-6 мм и шагом 150 мм (если подземные воды глубоко) или вяжут каркас из арматуры диаметром 10-12 мм. Шаг установки арматуры — 20 см. Для большей прочности делать можно единый прут на дно и стены, изогнув его соответствующим образом.
Способы гидроизоляции
Смотровая яма в гараже может быть защищена от проникновения влаги двумя способами: при помощи наружной гидроизоляции, которая выполняется исключительно в процессе строительства, и внутренней, которую можно сделать и во время эксплуатации.
Наружная защита
Если в месте строительства гаража грунтовые воды находятся глубоко, ниже чем 2,5 метра и даже весной или после обильных дождей выше не поднимаются, можно обойтись и без гидроизоляции. С другой стороны, гидрологическая ситуация постоянно меняется, и там где раньше было сухо, может появится вода. Если смотровая яма в гараже уже построена, наружную гидроизоляцию не сделаешь. Остается только использовать пропитки глубокого проникновения чтобы уменьшить гигроскопичность стенок. Потому, если есть возможность, наружную изоляцию сделайте в любом случае.
Второй способ наружнойгидроизоляции
Как предотвратить попадание влаги в смотровую яму в гараже? Чаще всего используют гидроизоляционные пленки или мембраны (бутилкаучук, акваизол и т.п.). Их укладывают полотнищами, застилая котлован от одного края до другого, с выпуская по 10-15 см с каждой стороны ямы на пол гаража. Полотнища укладывают внахлест. Они должны перекрываться не менее чем на 15 см. Чтобы получить более герметичный стык, их склеивают двухсторонним скотчем, можно в две полосы — в начале и конце «перехлеста». Пленку хорошо расправляют, чтобы она плотно прилегала к стенкам котлована. При дальнейших работах важно не повредить мембрану.
Внутренняя гидроизоляция
Внутренняя гидроизоляция — это обычно пропитка стен обмазочной гидроизоляцией. Если есть возможность — составом для бассейнов. Он создает водонепроницаемую плотную пленку, очень напоминающую резину. Она и имеет голубой цвет и после застывания хорошо моется. Обрабатывать этим составом лучше стенки два раза, а можно и больше.
Пропитка глубокого проникновения в разы снижает гигроскопичность материала
Еще вариант — грунтовка глубокого проникновения на основе цемента. Содержащихся в ней полимерные частицы блокируют капилляры, по которым влага проникает сквозь толщу материала. Одна такая обработка в разы снижает гигроскопичность материала. В случае с водой в яме гаража необходима, как минимум, двукратная обработка (а лучше еще и больше).
Устройство кессона
Есть еще один вариант спастись от грунтовых — сделать металлический кессон. Варят из листового металла короб соответствующих размеров, обрабатывают антикоррозионными составами, затем устанавливают в котлован. Если сварные швы сделаны герметично, воды не будет, но может возникнуть другая проблема. При большом количестве вода может выдавить кессон. Говорят, что он «всплывает».
Чтобы избежать такой ситуации, к бокам кессона снаружи приваривают уголки, пруты, которые уходят на 1-1,5 метра в грунт. Чтобы при этом объем земляных работ не был очень уж большим (котлован с учетом этих распорок получается большой), можно схитрить. Перед установкой кессона вбить в грунт уголки или металлические стержни, выпустив их концы наружу. Приварить их к корпусу кессона можно после установки. Котлован все-таки придется делать больше (варить надо снаружи), но его размеры будут все-таки меньше. Второй плюс такого способа — стержни будут забиты в плотный грунт, а значит — будут лучше держать кессон.
Еще один способ исключить»всплытие» кессона — сделать на некоторой высоте в стене дырку. Если вода поднимется до ее уровня, она начнет заливаться внутрь. Воду впоследствии можно откачать, главное, чтобы все осталось на месте. Устроенная по такому принципу смотровая яма в гараже, простояла более 20 лет — пока не проржавел металл.
Приямок для сбора воды
Если яма уже построена, а обмазочная гидроизоляция или пропитка не дали требуемого результата, надо или устраивать дренажную систему вокруг гаража, или собрать воду в одном месте. Для этого в гаражной смотровой яме, в одном из ее концов, делают приямок. В нем скапливается вода, откуда ее выкачивают насосом. Чтобы работала система в автоматическом режиме, ставят датчик наличия воды, который при срабатывании включает насос.
Под приямок делают опалубку, заливают бетоном. Потом делают гидроизоляцию приямка вместе с гидроизоляцией всей ямы. Для надежности можно поставить внутрь еще и металлический кессон.
Так как полностью от сырости в этом случае избавиться не получается, на пол ямы сбивают дощатый настил. Чтобы доски на гнили, их можно пропитать отработкой. Если не нравится ее запах, возьмите специальную пропитку для древесины, имеющей непосредственный контакт с грунтом (Сенеж Ультра, например).
Утепление смотровой ямы в гараже
Если вы много времени проводите в гараже, то и отопление у вас, скорее всего будет. Чтобы прогревалось все быстрее, имеет смысл яму утеплить. Лучше всего для этих целей подойдет ЭППС (экструдированный пенополистирол). Он выдерживает значительные нагрузки, не боится сырости, не гниет, на нем не размножаются грибки и бактерии.
Толщина ЭППС для создания ощутимого эффекта — от 50 мм. Закладывают его между грунтом и стенкой ямы. Тогда снаружи-внутрь яма будет выглядеть так:
Это — экструдированный пенополистирол ЭППС
Пенополистирол можно закладывать и под стяжку на дне смотровой ямы. Поверх него обычно укладывают армирующую сетку, а затем заливают бетон.
Как сделать смотровую яму в гараже
После того как вы определились с размерами и тем, из какого материала будете делать стенки, какой они будут толщины, можно приступать к разметке котлована. Это можно сделать при помощи колышков,вбитых по периметру. Второй вариант — между кольями, вбитыми по углам, натянуть бечевку/веревку. По разметке начинаем копать котлован. Землю обычно выносят и временно складируют возле ворот.
Из кирпича: пошаговый фотоотчет
Попутно с земляными работами отслеживайте влажность грунта. Если вы достигла проектной глубины (необходимая + толщина стяжки пола), а влаги так и нет, можно обойтись и без гидроизоляции. Тем, кто не хочет рисковать, можно посоветовать сразу стелить пленку.
Ровняем стенки. Идеальной геометрии добиваться не надо, но заметных горбов и ям быть не должно. Дно котлована тоже выравниваем, трамбуем, хорошо уплотняя грунт. Используют обычно ручную трамбовку. На дно насыпают слой щебня (два раза по 5 см), каждый слой тоже тщательно трамбуют. Далее идет слой песка. Его достаточно 5 см. Песок смачивают, трамбуют до высокой плотности — чтобы нога не отпечатывалась. Далее настилаем гидроизоляционную пленку.
Выстилаем дно и стенки гидроизоляционной пленкой
Ее хорошо разравниваем, заправляя в углы. Полотнища укладываем с перехлестом в 15 см, которые проклеиваем двусторонним скотчем. Чтобы края не скатывались, прижимаем подручными материалами — досками, камнями.
На дно укладываем слой утеплителя, на него — армирующую сетку из проволоки. Все это заливаем бетоном марки М 200. Толщина слоя — не менее 5 см. Чтобы при укладке проще было ориентироваться, на пленке делаем отметки, по которым можно контролировать толщину слоя.
Если использовать портландцемент М 400, пропорции будут следующие — цемента 1 часть, песка — 3, щебня средней и мелкой фракции — 5 частей.
Строится смотровая яма в гараже: пол залит бетоном
Ждем несколько дней, пока бетон не наберет 50% прочности. Точный срок зависит от температуры. Если она в районе +20°C, ждать придется дней 5-6. Если +17°C это уже две недели.
Приступаем к выкладке стенок. Решено делать в полкирпича. Использовали кирпич б/у, пошло порядка 850 штук (размер ямы 4,2*0,8*1,7 м). До уровня локтя выкладывали стенки по кругу.
Возводим стенки в плокирпича
На уровне 1,2 метра от пола решено сделать нишу для инструмента. Высота ее в 3 ряда кирпича, верх перекрыт обработанной доской.
Как сделана нища в яме
Чтобы не пришлось выкладывать нишу из кирпича, вставлен вкладыш из металла. Сварен короб, подходящий по размерам.
Далее стенки выгонялись почти в уровень с полом гаража. Часть стен была заменена двумя отрезками швеллеров. В низ при необходимости упираются домкраты. На верхний ряд укладывается металлический уголок с полкой 50 мм, толщина стали 5 мм.
Швеллера с двух сторон смотровой ямы в гараже
Уголок разворачивается так, чтобы одна его полка была свешены вниз, вторая закрывала часть верхней поверхности кирпича. Чтобы при нагрузке стенка не обрушилась, к этому уголку приваривают закладные, которые затем связываются с армирующим поясом бетонного пола в гараже.
Уголок уложен приварены закладные
Далее проведены подготовительные работы по устройству бетонного пола и он залит бетоном.
Заливка пола в гараже — уровень бетона по верхней кромке уголка
Забетонирована вторая сторона
Особенности изготовления стенок из бетона
При отливке бетонных стенок необходимо изготовить опалубку. Проще ее делать из листового материала — строительной влагостойкой фанеры толщиной от 16 мм, ОСП. Сбивают щиты необходимого размера, укрепляют брусками по наружной стороне. Они необходимы, чтобы под давлением бетона фанера или ОСП не выгибались. Сначала ставят наружные части опалубки. Если стенки котлована ровные, проблем не возникнет. Их просто прислоняете, ставите ровно.
Затем выставляется внутренние щиты опалубки. Между ними должно быть расстояние не меньше 15 см. Чтобы в процессе заливки стенки не деформировались, между ними ставят распорки.
Пример опалубки для бетонной смотровой ямы в гараже
Заливку желательно проводить за один раз. Залитые порции надо обязательно штыковать или обрабатывать погружным вибратором для бетона. Снимают опалубку через два-три дня. После можно установить уголок с приваренными закладными прутами (полосами) и приступать к заливке пола.
