Как установить задний переключатель скоростей на велосипеде shimano

Установка заднего переключателя скоростей на велосипеде

В статье содержится подробная инструкция с фото по установке (замене) заднего переключателя скоростей велосипеда. Снятие и установку мы разберём на примере задних переключателей Shimano SLX и Deore. В некоторых случаях процесс может незначительно отличаться, но в целом эта инструкция подходит и для других моделей и производителей.

После установки нам понадобится выполнить настройку, что описано отдельно в этой статье.

Содержание статьи:

Краткий порядок действий

Снятие:

Установка:

Вроде всё достаточно просто, но есть некоторые нюансы. Давайте теперь разберём все стадии более подробно.

Для начала определимся, какие инструменты нам понадобятся:

В мастерской для проведения работ есть возможность подвесить велосипед, но в домашних условиях или на улице можно просто перевернуть велосипед и поставить на седло и руль. Поэтому все фотографии дальше будут на перевернутом велосипеде.

Снятие заднего переключателя

Демонтируем старый переключатель, для этого:

Как снять и поставить цепь с замком или без мы подробно писали здесь.

Если сделать это по каким-то причинам не представляется возможным, можно открутить винты роликов, разъединить рамку натяжителя и таким образом освободить цепь.

Но в таком случае нужно будет проделать то же самое и во время установки. И при сборке желательно аккуратно нанести на резьбу винтов роликов фиксатор резьбовых соединений (специальная жидкость, которая высыхает и затрудняет откручивание). Если этого не сделать, то со временем затяжка может ослабнуть и винты самопроизвольно выкрутятся.

У некоторых моделей переключателей винты обоих роликов могут откручиваться с одной стороны.

Разобранная рамка натяжителя цепи переключателя:

Есть переключатели, у которых чтобы открутить винт нижнего ролика, сначала нужно отщёлкнуть стопорное кольцо (например, Shimano XTR RD-M986/M981, Saint M820).

Установка заднего переключателя

На старых переключателях Shimano с двойной системой натяжения (без Shadow), стопор был с вкрученным в него регулировочным винтом:

Если у вас появились какие-то вопросы после прочтения, будем рады ответить на них в комментариях.

Насколько публикация полезна?

Нажмите на звезду, чтобы оценить!

Средняя оценка 4.5 / 5. Количество оценок: 26

Снятие, установка и настройка заднего переключателя передач

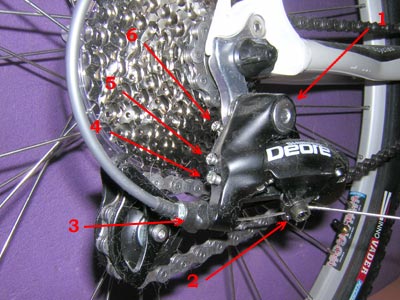

У современного заднего переключателя передач многоскоростного велосипеда существует до 6 различных регулировок. Рассмотрим их.

1. Болт крепления переключателя передач (регулировкой не является).
2. Болт крепления управляющего тросика.
3. Полый винт регулировки натяжения управляющего тросика.
4. Ограничительный винт низшей передачи (большая звезда, L).
5. Ограничительный винт высшей передачи (малая звезда, H).
6. Винт регулировки положения верхнего ролика относительно звезд.

Натяжение тросика может регулироваться и бобышкой на манетке, если такая у вас есть. На некоторых переключателях передач есть не все перечисленные элементы. На переключателях передач Shimano XTR снизу еще располагается винт регулировки натяжения пружины параллелограммного механизма.
Необходимые инструменты

* Шестигранник 5 мм.
* Шестигранник 3 мм.
* (Рожковый или торцевой ключ 9 мм).
* Плоская или крестовая отвертка.

1. Ослабьте болт, крепящий тросик и выньте его.
2. Отвинтите ролики переключателя передач или снимите цепь с велосипеда.
3. Отвинтите болт, крепящий переключатель. Снимите переключатель.

1. Привинтите новый переключатель. При затыжке оттяивайте переключатель назад, чтобы не повредить винт положения верхнего ролика относительно касеты.
2. Завинтите регулировочные бобышки на переключателе и манетке до упора и отверните на один оборот. Натяните тросик и, аккуратно уложив его в канавку, затяните болт крепящий тросик.
Регулировка

Прежде, чем регулировать задний переключатель необходимо почистить и смазать сам переключатель, ролики и цепь, а также вытащить весь мусор из кассеты.

Для обычных переключателей и «вывернутых» переключателей Shimano RapidRise/LowNormal, к коим относятся вся линейка из серии Comfort (C050 — C900 и Nexave), новые переключатели XTR 2003, Deore XT 2004 и часть старых переключателей XTR и Deore XT, часть действий будет прямо противоположными. Здесь описана регулировка традиционного переключателя передач.

1. Ослабьте натяжение тросика регулировочной бобышкой или аналогичной бобышкой на манетке.
2. Установите цепь на малую звезду кассеты и, вращая ограничитель H, установите рамку с роликами так, чтобы плоскость роликов четко совпала с плоскостью малой звездочки кассеты. Ввинчивая винт, вы сдвигаете рамку к центру.
3. Переключитесь на самую большую звезду и, вращая ограничитель L, установите рамку с роликами так, чтобы плоскость роликов четко совпала с плоскостью большой звездочки кассеты, отжимая при этом манеткой переключатель к спицам. Ввинчивая винт, вы сдвигаете рамку к центру.
4. Установите цепь на самую малую звезду спереди и большую сзади. Винтом регулировки положения роликов добейтесь того, чтобы при вращении педалей назад, ролик не задевал за зубья больщой звездочки, нонаходился всего в 3-5 мм от нее.
5. Вращая педали, попробуйте попереключать передачи в обе стороны по одной. Если цепь плохо сходит с больших звезд на маленькие, необходимо ослабить тросик, вращая бобышку регулировки натяжения тросика по часовой стрелке. В противном случае — наоборот.

После того, как вы добьетесь четкого переключения, прокатитесь немного. Под нагрузкой четкость переключения несколько ниже. Если необходимо, произведите подстройку.
Проблемы

Если вы так и не смогли настроить переключатель, проверьте следующее.

Необходимо убедиться, что тросик нигде не заедает в рубашках. Для этого, установив цепь на самую большую звезду и не вращая педали, спустите манетку до последней передачи. Провисший тросик легко можно будет вынуть из упоров на раме. Все рубашки должны легко двигаться относительно тросика. Если это не так, попробуйте смазать тросик или замените рубашки, предварительно очистив тросик. На тросике не должно быть лопнувших жил в рабочей области. Установите тросик на место и прокрутите педали, чтобы цепь заняла соответствующую звезду.

Если переключатель стоит криво, т. е. плоскость натяжителя цепи не параллельна плоскости звезд, то необходима замена переключателя или «петуха» или правка последнего.

Взявшись за конец натяжителя, покачайте его вправо-влево относительно продольной плоскости велосипеда. Люфт на конце рамки при ее вертикальном положении не должен превышать 3-4 мм.

Люфт роликов должен быть незначителен. Новый верхний ролик имеет небольшой осевой люфт.

Переключатели передач для многоскоростных велосипедов

Использование большого количества передач (скоростей) на велосипеде позволяет передвигаться с наименьшими затратами энергии вне зависимости от дорожных условий, выбирая оптимальное соотношение частоты вращения педалей (каденса) и усилия, прилагаемого к ним. Для современных многоскоростных велосипедов характерно наличие 16-30 передач: 2-3 ведущих звезды в системе и 7-10 звезд в кассете, или 3-14 передач для случая внутреннего переключения.
Втулка с внутренним переключением передач

Типы переключения передач

Существует два принципиально различных типа: внутреннее и внешнее переключение передач. Механизмы внутреннего переключения – это так называемые втулки с внутренним переключением передач (internal gear hub). Их планетарный механизм целиком спрятан в корпусе втулки заднего колеса. К элементам внешнего переключения передач можно отнести ведущие и ведомые звезды и переключатели передач. О внешних переключателях и пойдет речь. Подобные системы распространены наиболее широко по причине их относительной простоты и небольшого веса. Кроме внешнего и внутреннего переключения, существуют и комбинированные варианты, например SRAM DualDrive и Shimano Intego.
Задний переключатель передач

Основные параметры современного переключателя передач – соответствие типу велосипеда, количество передач, на которое он рассчитан, максимально-допустимый размер наибольшей звезды (max sprocket), емкость переключателя (capacity) и относительный ход управляющего троса. Например, переключатели Shimano делятся на переключатели для шоссейных (до 27 зубьев в большой звезде) и горных (от 28 до 34 зубьев) велосипедов. Максимально-допустимый размер звезды – размер, при котором верхний ролик не задевает за зубья звезды (характерные значения для современных переключателей для MTB – 34 зуба). Емкость переключателя – суммарная разница между самыми большими и самыми маленькими звездами кассеты и системы, которая может быть отработана переключателем без провисания или заедания цепи. Емкость определяется длиной рамки натяжителя. Для MTB это 33-45 зубьев (44-22=22 спереди и 34-11=23 сзади, итого 22+23=45). Относительный ход переключателя – соответствие между ходом управляющего тросика и поперечным перемещением рамки с роликами. Например, задние переключатели Shimano и SRAM 1:1 по этому показателю несовместимы, так как относительный ход тросика у переключателей SRAM больше.
Задний переключатель передач

Роль заднего переключателя передач состоит в переброске цепи со звездочек одного размера на звездочки другого для обеспечения необходимого передаточного числа привода велосипеда. При этом происходит изменение длины свободной ветви цепи. Таким образом, переключатель должен еще и регулировать ее длину, выбирая излишек. Для этого служит рамка натяжителя цепи с двумя закрепленными на ней роликами. Перемещением цепи в перпендикулярном плоскости звездочек направлении заведует параллелограммный механизм, перемещающий рамку с роликами и, следовательно, цепь.

Крепление переключателя может быть прямым, на съемный или несъемный петух велосипедной рамы, или через переходник, зажимаемый гайкой крепления заднего колеса. Последний вариант встречается лишь на оборудовании самого начального уровня. Подвод тросика осуществляется прямо через ограничитель или через специальный ролик, что характерно для переключателей из группы Comfort. Переключатели для горных и гибридных велосипедов высокого уровня обычно имеют грязезащитные кожухи на тросике.

Для обеспечения относительного постоянства расстояния от верхнего ролика до звезд кассеты, параллелограммный механизм большинства современных переключателей имеет плоскость движения расположенную по диагонали к оси звезд. Сами ролики обычно пластиковые, на переключателях верхних групп керамические. Стальные ролики уже ушли в прошлое. Шарикоподшипники в роликах также применяются лишь на верхних моделях переключателей.
Переключатели с прямой и обратной тягой

В последние годы компания Shimano активно продвигала задние переключатели передач с обратной пружиной (Low Normal): тросик заводит цепь на малые звезды кассеты, а пружина возвращает ее на большие, что сделано для унификации направления движения с передним переключателем, но дает посредственные результаты при переключении передач под нагрузкой или в грязи. Такие переключатели сейчас существуют в четырех верхних группах горного оборудования: XTR – Deore. Их оптимально использовать совместно с манетками Dual Control. Традиционные же переключатели с прямой пружиной (Top Normal), которые присутствуют во всех горных и шоссейных группах навески Shimano кроме XTR и у других производителей, оптимально комбинировать с классическими триггерными манетками RapidFire Plus.
Передний переключатель передач

Передний переключатель передач с креплением хомутомНа передний переключатель, в отличие от заднего, возложена лишь функция переброски цепи со звезды на звезду. А, учитывая невозможность добиться качественной работы переднего переключателя из-за работы верхней ветви цепи под нагрузкой, конструкция его очень проста: рамка, сквозь которую проходит цепь, перемещаемая параллелограмным механизмом.

Передний переключатель передач с креплением на каретке

Основные параметры переднего переключателя – направление подвода управляющего тросика, способ его крепления на раме велосипеда и угол установки (угол между подседельной трубой и плоскостью нижних труб заднего треугольника рамы). Тросик к переключателю может подводиться сверху или снизу. Это зависит от расположения креплений тросика на раме велосипеда. Первый вариант предпочтительнее. Большинство переключателей рассчитаны на один конкретный вариант, но есть и универсальные. Крепиться переключатели могут хомутом на подседельной трубе или пластиной, зажимаемой правой чашкой каретки или картриджа. В случае переключателя на хомуте, последний может быть расположен выше или ниже рамки переключателя. Многие модели существуют во всех трех вариантах. Это связано с невозможностью установки некоторых типов переключателей передач на велосипеды с различными видами задней амортизационной подвески или использованием рам нетрадиционных форм. Хомуты могут быть рассчитаны на подседельные трубы разного диаметра, что также необходимо учитывать (характерные значения 28-34 мм). Необходимо учитывать и угол установки переключателя для избежания зацепления рамки за раму (характерные значения 63-66 или 66-69°).

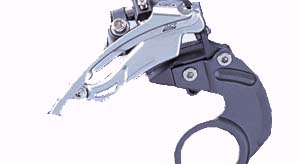

Передний переключатель передач SPCM

Самые продвинутые переключатели передач имеют независимое движение внешней и внутренней пластин рамки. Неплохо, если переключатель имеет сектор, по которому обкатывается подводящий тросик, как это сделано в Shimano Deore, что позволяет продлить срок службы тросика.

С 2002 года среди оборудования Shimano появились передние переключатели с системой SPCM (Shimano Power Change Mechanism), суть которой заключается в том, что усилие для переключения передач отбирается от вращающихся педалей, а управляется система лишь парой кнопочек.
Материалы

Переключатели Shimano обычно изготавливаются из сталей и алюминиевых сплавов, доля которых увеличивается по мере повышения группы. Часть переключателей SRAM изготавливаются с использованием композитных деталей, что позволяет снизить их вес, но повышает хрупкость.

Все о велосипедах

Рассказываем обо всем, что связано с велосипедами

Установка заднего переключателя скоростей Shimano: как это сделать

Установка заднего переключателя скоростей Shimano

Любой велосипедист, накрутивший большой километраж на своем транспортном средстве, приходит к выводу, что комфортней ездить с фирменным переключателем, чем со стильной грипсой либо кожаным Brooks. Но приобретение и установка Shimano – еще половина дела, потому что необходимо будет выполнить регулировку переключателя скоростей.

Уроки теории

Механизация, отвечающая за переключение скоростных режимов, перебрасывает цепочку по кассетным звездочкам, обеспечивая повышение либо понижение передачи. Такое устройство также отвечает за поддержание натянутого состояния цепи. Придумал это устройство итальянский мастер Туллио Кампаньоло более семи десятков лет тому назад, и со дня его изобретения появилось огромное количество разновидностей. Предлагаем рассмотреть основные отличия, характерные для такого переключателя:

Много времени уйдет и на то, чтобы расписать работу пружинки либо способы расположения троса. Но по этой теме есть масса информации, и остается только напомнить, что особой разницы от того, откуда на переключатель выводится тросик, нет.

Как установить и настроить задний переключатель скоростей Shimano

Раскатывая на велосипеде, модель которого относится к среднему уровню этого вида транспорта, имеющего задний переключатель от мало известной фирмы, всегда появляется желание усовершенствовать технику. Если поставить колесо с усиленным ободом и трещоткой от Шимано, переключатель начнет срабатывать самостоятельно, по одному ему известному принципу. Настройка помогает не на долго, устройство перестает работать, перебрасывает цепочку не на те звездочки либо вовсе игнорирует процесс езды. Чтобы исправить ситуацию, предлагается установить заднюю систему переключения передач Shimano.

Вариант замены рассмотрим на примере модификации начального уровня – Shimano Tourney. Правда, внешний вид ее заявляет на принадлежность к более высокому классу. К тому же, если ваш велосипед не особенно современный, и пользуетесь им вы только с целью прогулки по ровной асфальтированной дороге, этого вполне достаточно, в более навороченных системах особого смысла нет. Но если на дороге встречается большое количество подъемов и спусков, то важное значение будет иметь диапазон переключений.

Чтобы заменить заднюю систему переключения скоростных режимов, необходимо с рамной части снять старую механику, чтобы на ее место установить современную, от Шимано. Раскрываем цепное звено либо используем выжимку.

Откручиваем крепления, демонтируем старое переключательное устройство, на его месте устанавливаем новое, крепя его к выдвинутому треугольнику рамной конструкции, имеющему специальное отверстие. Фиксируем прочно, но чрезмерные усилия для этого не прилагаем.

Велосипедную цепь устанавливаем на звездочку самого маленького размера, которая зрительно должна располагаться по одной линии с роликом. Такая звезда обеспечивает максимальный скоростной режим, поэтому роликовое положение регулируется специальным винтом.

Перед тем, как отрегулировать переключение скоростей от Shimano на велосипеде, необходимо подстраховаться от возможных попаданий цепочки в спицы, потому что такое часто происходит, как только переключатель оказывается на самой крупной звездочке. Отводим переключающее устройство именно к этой звезде, действуя аккуратно, лишние усилия не прилагая. За ролик не переходим, чтобы не повредить его крепление.

Винтом для регулировки фиксируем положение переключателя таким образом, чтобы удержать его напротив крупной звездочки. Переход на нее влечет за собой поломку спиц, а его сильное зажатие не позволит включить нижнюю передачу.

Продолжаем настройку переключателя скоростей Shimano на велосипеде. Наступает очередь троса, который должен свободно двигаться в защитной оболочке. Проверяется его ход, определяется отсутствие надломленных участков. Устанавливаем цепь по маленькой звезде, подтягиваем тросик, чтобы убрать провисания, закрепляем. Отсюда следует, что установка и настройка переключателя скоростей Shimano Tourney – процессы, дополняющие друг друга и выполняемые последовательно.

После того, как получится отрегулировать скорости Shimano на велосипеде, необходимо проверить механизм на его работоспособность. В момент вращения педалей переключатель скоростей, установленный сзади, не должен издавать громкие щелчки. Переключение скоростей в обе стороны должно выполняться точно, задержки или перескакивания исключаются. Даже когда все становится на соответствующие места, срабатывает точно, без задержек и посторонних шумов, на пробную поездку рекомендуется иметь при себе отвертку. Дело в том, что работа под воздействием нагрузки вполне может повлечь за собой небольшие корректировочные действия.

Тема, связанная с профилактическим ремонтом переключателя, возникает с любым устройством, даже самым современным и дорогим. дело в том, что ролики считаются расходным элементом и в процессе эксплуатации постепенно изнашиваются.

Некоторые утверждают, что настройка передних скоростей Shimano на велосипеде выполняется сложнее, чем задних. Но некоторое время затратить придется, зато после этого труды окупятся при поездке.

Достоинства трансмиссии

Переключатель этой фирмы считают наиболее популярным среди велосипедистов. Устройство даже на начальном уровне отличается высокой надежностью каждого узла и отдельно взятого элемента. Компания представляет только высококачественные комплектующие, благодаря чему ее товары пользуются повышенным спросом.

Любой переключатель, правильно отрегулированный и грамотно эксплуатирующийся, прослужит велосипедисту длительный период. Основной секрет его долговечности – применяемое в изготовлении сырье и инновационное оснащение.

Лучшие примеры

В отличие от переключателей скоростей Shimano, устанавливаемых на руле, задние трансмиссии тоже пользуются спросом. Чаще всего приобретают:

Как поставить задний переключатель скоростей на велосипед

Исколесив немало дорог на велосипеде убеждаешься, что для комфортной езды приобрести стильные грипсы и подобрать правильные покрышки недостаточно, гораздо важнее – наличие фирменного заднего переключателя, который будет корректно установлен и настроен.

Механизм переключателя скоростей изобрел Туллио Кампаньоло в 1950 году. Это открытие произвело фурор среди производителей байков, которые с этого момента поголовно стали оснащать новые модели этим устройством.

Главное предназначение механизма – повышать или понижать скорости, перекидывая цепь по звездам в кассете. Кроме того, задний переключатель на велосипед не дает цепи провисать, удерживая ее в натянутом положении. С момента изобретения устройства прошло уже более полувека, за это время создано множество его разновидностей.

От длины рамки зависит количество передач, которые можно выбрать: чем она длиннее, тем больше скоростей предусмотрено конструкцией велосипеда. Однако нельзя однозначно утверждать, что длинная рамка лучше, кому-то по душе короткая рамка, которая не боится камней. И тут все правы по-своему!

Из чего сделан задний переключатель?

Материал изготовления может быть различный: от нержавейки до титана. На бюджетных велосипедах, как правило, устанавливают переключатели из стали и пластика – такие изделия недолговечны, работают плохо. Модели среднего ценового сегмента оснащены механизмом из алюминия, а самые дорогие имеют в составе композит, карбон и титан.

Установка заднего переключателя скоростей на велосипеде

У обладателей старенького байка, оснащенного переключателем неизвестной торговой марки, всегда тянутся руки «довести его до ума». Зачастую с устройством, собранным самостоятельно из запчастей различных брендов, возникает множество проблем: от постоянного перекидывания цепи через звезду до полного «саботажа» движения. Поэтому проще и дешевле «разжиться» новым, нежели пытаться отрегулировать и осуществить ремонт заднего переключателя скоростей на велосипеде, который уже безнадежно испорчен.

Для байка, используемого периодически и только по ровным дорогам, ставить дорогой переключатель именитых брендов (Shimano, Sram и других) нецелесообразно. Однако если вы планируете покатушки по холмам и горкам, обратите внимание на механизмы с большим диапазонам скоростей.

Замена переключателя скоростей на велосипеде: алгоритм действий

Независимо от того, механизм какой фирмы вы выберете, рано или поздно вам придется столкнуться с профилактическим ремонтом. Ведь ролики являются расходным материалом и изнашиваются по мере эксплуатации байка, поэтому время от времени необходимо проводить их профилактическую замену.

Многие полагают, что настроить задний переключатель скоростей намного легче чем передний. В обоих случаях придется приложить определённые усилия, но этот труд окупится с лихвой комфортом во время катания. Если вы не хотите тратить время на установку переключателя — обратитесь к нам за услугой ремонта велосипеда.

Как установить задний переключатель скоростей на велосипеде?

Подбор правильных сочетаний звёзд

Опытные велосипедисты подбирают удачные сочетания звёзд для комфортной езды в зависимости от той или иной модели велосипеда. Наиболее распространённым сочетанием для езды в условиях города или же асфальтированной трассы является тандем 4-й и 8-й задней звезды.

Если же вы собираетесь выехать на просёлок или же покататься по пересечённой местности, вам потребуется сочетание ведущей звезды с ведомыми, начиная с 3-й и заканчивая 6-й. Такое же сочетание пригодиться и в том случае, если вы хотите добавить себе нагрузку во время езды по трассе.

При этом езда в гору требует сочетания малой ведущей звезды с ведомыми с 1-й по 3-ю. В этом случае усилия, передаваемые на педали велосипедистом, будут минимальными, но придётся вращать их чаще.

Подбирайте передачу задним переключателем, чтобы не было сильной нагрузки на ноги

Кроме того, стоит запомнить ещё одно правило эксплуатации велосипеда, оснащённого переключателем скоростей: как только вы услышите при движении посторонние звуки, необходимо сразу же прекратить движение и проверить переключатель на предмет наличия неисправностей. При этом нужно уметь отличать звуки, сопровождающие переключение скоростей, от звуков, издаваемых при поломке.

Как поставить задний переключатель скоростей на велосипед: советы от экспертов

Из чего сделан задний переключатель?

Установка заднего переключателя скоростей на велосипеде

У обладателей старенького байка, оснащенного переключателем неизвестной торговой марки, всегда тянутся руки «довести его до ума».

Зачастую с устройством, собранным самостоятельно из запчастей различных брендов, возникает множество проблем: от постоянного перекидывания цепи через звезду до полного «саботажа» движения.

Поэтому проще и дешевле «разжиться» новым, нежели пытаться отрегулировать и осуществить ремонт заднего переключателя скоростей на велосипеде, который уже безнадежно испорчен.

Для байка, используемого периодически и только по ровным дорогам, ставить дорогой переключатель именитых брендов (Shimano, Sram и других) нецелесообразно

Однако если вы планируете покатушки по холмам и горкам, обратите внимание на механизмы с большим диапазонам скоростей

Замена переключателя скоростей на велосипеде: алгоритм действий

Процесс замены начинается со снятия старого механизма с рамы. Для этого раскрываем звено цепи, откручиваем и снимаем старый переключатель.
Далее к «петуху», который представляет собой выступающий треугольник с отверстием, закрепляем новый механизм. Прикручивать его следует хорошо, но не слишком сильно.

Затем устанавливаем цепь на самую маленькую звезду так, чтобы ролик и звезда визуально располагались на одной линии.
Аккуратно отведите переключатель до самой большой звезды, не держась при этом за ролик, конструкцию которого легко согнуть. Таким образом, вы застрахуетесь от риска попадания цепи в спицы.

С помощью регулировочного винта фиксируем положение переключателя так, чтобы он всё так же оставался напротив большой звезды. Если механизм зайдёт на звезду, то можно потерять спицы, слишком большое зажатие чревато выходом из строя нижней передачи.
Переходим к тросику – в норме он должен свободно перемещаться в рубашке.

Необходимо проверить отсутствие заломов и сам ход. Для этого устанавливаем цепь на маленькую звезду, натягиваем трос и фиксируем его в натянутом положении.

Проверяем работу механизма.

Прежде всего, покрутите педали – в процессе не должно возникать щелчков, а само переключение скоростей вверхвниз должно происходить плавно, без перескакивания через звезды и без задержек. В первое время лучше взять в поездку на велосипеде отвертку – при нагрузке может потребоваться корректировка механизма.

как поставить задний переключатель на велосипед

Задний тумблер скоростей — это параллелограммный механизм с сильной пружиной, который перемещает повдоль оси кассеты рамку («лапку») с закрепленными роликами.

Тумблер скоростей устанавливается на «петушок» с помощью полого болта и может качаться вверх-вниз для поддержания неизменного расстояния от направляющего ролика до звезд кассеты.

Переключение передач в одну сторону осуществляется средством натяжения тросового, гидравлического либо электронного приводов. В оборотную сторону тумблер перемещается под натяжением пропущенной через него цепи.

Переключение скоростей может быть только при кручении педалей вперед. Переключая скорости пытайтесь уменьшить нагрузку на педали, хотя переключение может быть и при большой нагрузке это не нужно, потому что может привести к ускоренному износу либо поломке деталей тумблера.

Материалы

От материала из которого сделан задний тумблер скоростей велика зависит его крепкость, долговечность и цена. По материалам производства тумблеры можно поделить на последующие категории:

Ролики

У задних тумблеров скоростей велика есть два пластмассовых ролика: направляющий (верхний) и натяжительный (нижний). На неких моделях задних тумблеров эти ролики не взаимозаменяемы меж собой.

Также есть разница меж роликами различных производителей и различных моделей тумблеров 1-го производителя. Ролики инсталлируются на подшипниках скольжения либо качения и являются расходными материалами. Они изнашиваются резвее самого тумблера, разбалтываются подшипники и стачиваются зубья.

В данном случае их следует поменять на новые, по другому четкость переключения передач пропадет.

Различия задних тумблеров скоростей велика

При появлении необходимости поменять задний тумблер скоростей появляется вопрос об их сопоставимости, потому что есть модели тумблеров которые имеют до 6 и поболее разновидностей, разных по конструкции.

Сначала отметим, что задние тумблеры на 7-9 звезд взаимозаменяемы, как следует можно использовать тумблер с 9-ти звездной кассеты на 7-ми звездной. А вот горные тумблеры на 10 скоростей, обычно, не совместимы с кассетами на 9 звезд и наименее.

Длина рамки заднего тумблера скоростей

Есть три стандартных длины рамки, определяющие таковой показатель как «емкость тумблера» — диапазон передаточных отношений, с которым может работать задний тумблер скоростей. Большая длина рамки позволяет избрать тумблеру больший провис цепи — огромную «емкость».

Винт, предназначенный для регулировки натяжения (B-tension)

Современные переключатели скоростных режимов комплектуются двумя рычагами. Один из них, который называется «A-pivot», находится внизу и подымает рамку переключателя скоростных режимов наверх – туда, где расположена маленькая звезда. Другой, «B-pivot», перемещает рамку в совершенно другое направление, по ближе к большой звездочке. Чтобы при переходе с одного скоростного режима на другой не возникало никаких сбоев – необходимо сбалансированное натяжение пружин.

Подавляющее большинство задних переключателей скоростных режимов оснащаются полезным винтом. В классификации Shimano он фигурирует под названием «B-tension adjuster». Он позволяет придать пружинам рычага с маркировкой «В» оптимальное натяжение. Иными словами, этот винт регулирует высоту ролика, который задает направление.
Чтобы выполнить настройку, переместите цепь на большую звезду с задней стороны. Закрученный влево винт для регулировки позволит ролику подняться вверх, поближе к звезде. Одновременно, увеличиться и степень натяжения цепи. Улучшиться и четкость перестроения с одной скорости на другую. При этом не допускайте, чтобы ролик задевал звездочку. Между ними должен быть промежуток равный 5 мм.

Настраиваем задний переключатель велосипеда самостоятельно

Настройка заднего переключателя на велосипеде — это процесс, который многим кажется очень сложным и доступным лишь опытным механикам. На деле оказывается что не все так ужасно сложно и разобраться с этой процедурой может каждый.

Более того, регулировать правильность работы заднего механизма переключения скоростей на велосипеде нужно довольно часто. И лучше этому научиться самому, чем терпеть несносные трески и проскоки цепи на пути к мастерской.

Мы подготовили для вас инструкцию, которой пользуемся сами, уверяем — у вас все получиться! Итак, поехали:

Максимально ослабьте трос заднего переключателя, для этого переключитесь на самую скоростную передачу (маленькая звезда сзади), и закрутите все винты, регулирующие натяжение троса. Если присутствует слишком сильное провисание или ослабление, открутите фиксирующий винт на заднем переключателе и немного протяните трос.
Проверьте работу заднего переключателя приподняв колесо от земли и спокойно вращая педали вперед-назад. Если же цепь в таком положении заднего переключателя норовит соскочить вниз с самой маленькой звезды, настройте нижнее положение переключателя винтом с отметкой H — потихоньку вкручивайте его. Если наоборот, при ослабленном тросике цепь пытается перескочить выше на большую звезду, тогда выкрутите регулировочный винт H.
Сделайте один щелчок шифтером, чтобы сменить передачу на более легкую. Если задний переключатель не перевел цепь на следующую звезду, подкрутите регулировочный винт на переключателе против часовой стрелки, это заставит переключатель двигать цепь левее, тем самым перекидывая её на одну звезду выше. Важно! На каждой передаче верхний ролик заднего переключателя должен быть в одной плоскости с той звездой, которая соответствует установленной скорости на шифтере.
Если же цепь перешла на нужную звездочку и норовить перепрыгнуть дальше или же сразу перескочила через одну звезду — проверните регулирующий винт по часовой стрелке. Это немного ослабит трос и заставит задний переключатель двигаться правее, тем самым сдвигая цепь на правильную передачу.
Установите самую легкую передачу на шифтере, что соответствует самой большой звезде сзади. Если задний переключатель пытается сбросить цепь в сторону спиц — ограничите его движение закрутив винт L. Ну а если наоборот, что-то мешает сменить скорость на самую легкую (на шифтере не происходит щелчок или происходит но цепь не может запрыгнуть на последнюю звезду), наоборот, выкрутите винт L.
Быстро вращая педали вперед, проверьте работу заднего переключателя на каждой передаче в сторону набора и сброса. Если возникают проблемы при смене скоростей вверх или вниз, повторите пункты 3 и 4.

Но, как говорится, лучше один раз увидеть:

Настраивая задний переключатель на велосипеде учтите

Настройка заднего переключателя с обратной тягой

Принцип работы задних переключателей с обратной тягой абсолютно идентичен обычным. За исключением направления в котором происходят натяжение его лапки. В таком случае, регулировку заднего переключателя стоит начинать с самой легкой передачи (наибольшая звезда сзади), а все остальные процедуры одинаковы.

Как видите, настроить задний переключатель на велосипеде не так уж и сложно. Главное — разобраться в его устройстве, иметь нужные инструменты и несколько раз прочитать нашу инструкцию. А если у вас возникли трудности — смело обращайтесь к нам, мы подскажем как быть в вашей ситуации.

Все о велосипедах

Рассказываем обо всем, что связано с велосипедами

Установка заднего переключателя скоростей Shimano: нюансы выполнения

Установка заднего переключателя скоростей Shimano

Стальной тросик на велосипедном транспорте считается важной деталью, потому что с его помощью переключаются скорости. Кроме того, такой элемент используют, чтобы приводить в действие тормозные системы транспортного средства. От качественных характеристик троса и правильности его установки зависят многие нюансы, связанные с управлением велосипеда: переключение скоростных режимов и торможение с целью остановки. Каким образом выбирают и монтируют тросик Shimano? Сколько он стоит, действует ли гарантия?

Тросик и защитная рубашка: информация, которую необходимо изучить

Оба элемента обеспечивают общую функцию – передают усиление от ручки тормозной системы или переключателя. Тросик устанавливается в рубашку, для его изготовления используют тефлон либо стальную скрученную проволоку. Рубашка делается из гибкого стального сплава, свернутого спирально. Функционируют трос и оплетка только в паре, и каждой из этой детали следует уделять достаточное количество внимания.

Так как тросик переключения скоростей на велосипеде и его защитная рубашка обладают определенным весом, на ряде моделей велосипедного транспорта предусмотрели снижение массы с помощью держателей. Ими разделяют рубашку на определенное количество секций, располагая на вилке и рамной конструкции. Любой из держателей представлен маленьким углублением, в которое вставляется тросик.

Защитные оболочки делятся на две разновидности:

Минус рубашки состоит в том, что для тормозной системы она абсолютно не подходит, потому что обладает низким показателем прочности и может разорваться либо выгнуться под воздействием нагрузки от сработавшего тормоза.

Тросик переключателя скоростей и тормоза на велосипеде: правила замены

На велосипедном транспорте предусмотрено наличие нескольких тросиков, замена которых выполняется различными способами:

Покупка тросика для переключения скоростей велосипеда

Качественная деталь гарантирует продолжительный эксплуатационный период и безопасность катания на велосипедном транспорте. По каким критериям покупают тросики и защитные рубашки?

В первую очередь обращается внимание на материал, который использовали для изготовления деталей. Трос должен быть сделан из нержавеющего металла.

Поверхность тросика должна быть тщательно отшлифована. Для защитной рубашки лучше всего выбрать элемент с тефлоновым покрытием. Основное условие – он должен быть низкофрикционным.

На покупке новых запчастей экономить не рекомендуется, следует выбирать проверенные детали от известных изготовителей.

В среднем цены на тросики и защитные оболочки примерно одинаковые. Стоимость начинается от ста рублей и доходит до двух сотен и больше, завися от того, в какой стране произведены детали. Следует также купить наконечники и надежные кусачки, чтобы облегчить работу.

Заключение

Как видите, тросики действительно играют важное значение для велосипеда, приводя в действие тормоза транспортного средства и обеспечивая переключение скоростных режимов. Имея соответствующие навыки, вы легко сможете заменить вышедший из строя элемент, не обращаясь за помощью к специалистам.

Как установить переключатель скоростей на велосипеде shimano

Как настроить переключатели скоростей SHIMANO?

Настройка скоростей велосипеда – дело тонкое, и вы можете отдать своего железного коня в специальный сервис. Но лучше все-таки научиться делать это самостоятельно, тем более что навык этот крайне полезен, а сложного в нем ничего нет. Как настроить переключатель скоростей Shimano на велосипеде? В качестве примера для следующей инструкции используется переключение Shimano Deore, так как оно самое популярное.

Процесс настройки

Для настройки переднего переключателя скоростей Shimano вам понадобится следующий набор инструментов: отвертка, набор шестигранников и плоскогубцы. Основная задача здесь – правильно установить девайс скоростей в начале настройки.

Когда устройство настроено правильно, цепь велосипеда может проходить всего в 1-2 мм от перебрасывающей ее рамки. Рамка двигается как по горизонтали, так и по вертикали во время переключения скоростей.

При настройке переднего переключателя следите, чтобы его рамка располагалась параллельно передним звездам. Когда устройство переводится на самую большую звезду (то есть выставляется на самую большую скорость), расстояние между концами зубцов звезды и нижней частью рамки должно быть около 3 мм. Высота и поворот переключателя Shimano регулируется достаточно просто – для этого нужно просто ослабить болт крепления с помощью многогранника. Отрегулируйте положение устройства, но не затягивайте болт – вам может понадобиться в процессе настройки сдвигать девайс. Теперь можете приступать к настройке. Установите самую маленькую скорость. Открутите крепление тросика и освободите его. Потом бабышку натяжения тросика выкрутите до упора и верните на 1-2 оборота обратно.

Теперь переведите скорость на максимальную. Вам нужно получить положение девайса, при котором зазор между цепью и дальней от рамы частью рамки будет минимальным. Это делается с помощью винта High. Вращайте его, следя за тем, чтобы само устройство не сдвигалось.

Затем протестируйте регулировку скоростей. Для регулировки заднего переключателя скоростей велосипеда Shimano вверх и вниз можно подкручивать бабышку, если цепь соскакивает со звезд – крутите болты: High – если с большой звездой, Low – если с маленькой.

Настройка заднего переключателя

Проводить настройку заднего переключателя можно только после того, как вы настроили передний. Велосипед нужно зафиксировать так, чтобы вы могли свободно вращать педали и переключать скорости. Как вариант – перевернуть вверх колесами и зафиксировать на руле.

Включите самую большую скорость (самую маленькую звезду). Ослабьте трос, раскрутив крепление. Бабышку натяжения троса переведите в среднее положение, чтобы можно было ослаблять и натягивать трос. Регулировка заднего устройства осуществляется, как и в случае переднего переключателя, винтами High и Low. Сначала настраивается винт High. Нужно найти такое положение, при котором цепь будет настроена точно на звезду, и не будет соскальзывать и подпрыгивать на ней.

Затем переведите передачу на низкую (самая большая звезда) и повторите все манипуляции с винтом Low. Настройка должна привести цепь ровно по звездочке. После настройки заднего девайса, нужно будет натянуть ролик. Передний переключатель поставьте на самую маленькую звезду, задний – на самую большую. Вращайте педали назад и следите, задевает ли ролик кассету. Регулируйте ролик болтом натяжителя. После этой настройки проведите проверку «в полевых условиях» — то есть в реальной езде. Попробуйте прокатиться по ровной поверхности, по кочкам, под уклоном. Внимательно следите за тем, как ведет себя велосипед. При необходимости подрегулируйте переключатели, настраивая бабышку или винты.

Как правильно настроить задний и передний переключатели скоростей на велосипеде: фото и описание процесса

Несмотря на то, что велосипед был изобретён уже очень давно и, казалось бы, давно должен был устареть, но это двухколесное средство передвижения обретает всё большую популярность с каждым годом. Любители езды на велосипеде отдают предпочтение этому виду транспорта благодаря его удобству, легкости управления, экологической безопасности и практичности. Большой популярностью пользуются не только обычные велосипеды, но и горные, трековые велобайки, в которых задействованы современные инновационные технологии. Чтобы езда на велосипеде доставляла владельцы удовольствие, за ним нужно ухаживать и следить за состоянием всех деталей и узлов. Если в процессе передвижения на велосипеде, вы слышите посторонние звуки, скрип, стук и подергивания во время переключения скоростей, пришло время обратить внимание на такую деталь как переключатель скоростей передач.

Задний переключатель скоростей

Переключатель скоростей передач является важной деталью многоскоростного велосипеда. Благодаря этойсоставляющей, становится возможным передвижение в экстремальных условиях, к которым можно отнести движение против ветра, подъемы, плохое качество дороги. Со всеми этими проблемами и должен справляться трансмиссионный узел. От отлаженной работы переключателя скоростей зависит качество езды и безопасность велосипедиста. Этот навык является очень полезным, и каждый владелец велобайка должен научиться самостоятельно регулировать переключатель скоростей передач. Произвести регулировку велосипедных переключателей передач самостоятельно под силу каждому велосипедисту. Нужно детально изучить теорию, прочитав инструкцию, либо воспользовавшись советами опытных владельцев байков.

Перед настройкой переключателя, необходимо сделать регулировку заднего переключателя. Значительно облегчит весь процесс регулировки выставление велосипеда в правильное положение (колесами вверх). Так, все необходимые детали будут на виду, и подобраться к ним будет значительно проще.

Причины плохого переключения скоростей:

Если вы наблюдаете повреждение, деформацию и износ составляющих деталей, их необходимо заменить так как они практически не подлежат восстановлению.

Если все детали исправны, займитесь регулировкой переключателя. Из чего состоит переключатель скоростей? Составляющие детали переключателя скоростей следующие:

Принцип действия переключателей

С помощью ручки и манетки велосипедист включает необходимую скорость. В определенном положении ручки трос натягивается. В результате этого натяжения, рамка перебрасывается на звездочки большего размера, при ослаблении троса не перебрасывается на маленькие звездочки. Как уже было сказано выше, настройку велосипеда можно начинать с заднего переключателя. Порядок действий по регулировке заднего переключателя:

Что делать если не получается настроить задний переключатель скоростей велосипеда

Существует несколько методов решения этого вопроса. Но если стандартная инструкция настройки не сработала, для настраивания заднего переключателя скоростей нужно:

Регулятор фиксируется болтами. Его необходимо выставить в крайнее положение. После чего, цепь необходимо сместить в таком порядке: передняя кассета – самая большая по диаметру звезда, задняя наоборот – наименьшая.

Передний переключатель скоростей на велосипеде

Переход к настройке этого механизма возможен лишь тогда, когда настроен задний переключатель. Эту особенность важно учесть перед началом проведения работ. На рисунке №2 отмечен переключатель (округлой формы, черного цвета).

Рис. 2 Регулировка переднего переключателя скоростей

Цепь нужно оставить на средней звезде переднего блока, а в заднем блоке установить на большую звезду. Если наблюдается трение цепи, то снова задействуйте регулятор L. Чтобы настроить ограничитель Н, цепь перемещается на самую большую звезду спереди и самую маленькую сзади. Регулятор поможет установить цепь в оптимальном положении без трения и излишнего натяжения цепи. По окончанию работы обязательно проверьте качество его выполнения.

Правильная установка переднего переключателя

Начинать настройку переднего переключателя можно только после регулировки заднего переключателя. Установка является начальным этапом регулировки переключателя скоростей. Очень важно сделать это правильно.

Также стоит уделить внимание настройке цепи. Велосипедная цепь — это очень важный элемент, с помощью которого передается импульс с одной звезды на другую и происходит процесс регулировки. Техническое состояние цепи имеет огромное значение для работы всей системы. Если по какой-то причине велосипедная цепь растягивается либо деформируется, это не может не сказаться отрицательно на работе всего трансмиссионного узла. Чтобы этого не произошло, цепь нужно периодически снимать и чистить, а после устанавливать правильное положение. Существуют замковые и беззамковые модели велосипедных цепей. Они различаются между собой способами разъема. Чтобы снять замковую цепь достаточно найти звено с замочком и разъединить его с помощью отвертки. Беззамковую велосипедную цепь разъединяют с помощью выжимки. Этот инструмент помогает вытолкнуть ось звена и произвести разъём. Если она по какой-то причине перекашивается, это может отрицательно повлиять на процесс переключения скоростей.

Одним из лучших производителей велосипедных деталей, в том числе и переключателей скоростей, является японская компания Shimano, зарекомендовавшая себя выпуском продукции, в которой японское качество сочетается бюджетной с ценой. Переключатели скоростей, выпущенные компанией Shimano (рис. 3) подходит для любых видов велосипедов. Переключатели скоростей компании Shimano устанавливают, как на обычных велосипедах прогулочного типа, так на горных и трековых велосипедах с коробками передач до 33 скоростей.

Ещё одним признанным лидером на рынке является компания Sram. Продукцию этой фирмы применяют на велосипедах категории сити байк, а также на спортивных велосипедах. Продукция Sram имеет хорошее качество и доступную цену для любителей велоспорта.

Каждый владелец велосипеда, предпочитающий этот вид транспорта остальным, обязан разбираться переключении его скоростей. Считается что чем больше скоростей у велосипеда, тем этот велосипед лучше. Но на самом деле скорость только позволяет повысить качество маневрирования и выжать из возможностей велосипеда максимум, так тогда всё зависит от динамических усилий человека, едущего на велосипеде. Обычные велосипеды имеют по сравнению со скоростными, более простое устройство. С таким велосипедом меньше мороки, но возможности у него также меньше. В трансмиссионном узле таких велосипедов находится всего две звезды: одна большая и одна маленькая. Многоскоростные велосипеды, которые обрели популярность в последнее время, имеют в своих трансмиссионных блоках два комплекта звёзд: передний и задний. Каждая кассета состоит из звезд разной величины. Чтобы правильно переключать передачи, нужно запомнить несколько основных правил:

Как установить задний переключатель скоростей на велосипеде?

5 минут Автор: Михаил Скворцов 10

Накрутив немало километров на велосипеде убедился, что для комфортной поездки гораздо важнее фирменный переключатель, чем стильные грипсы или кожаный Brooks. Но недостаточно просто приобрести Shimano или Sram, важно – качество установки и настройки.

Немного скучной теории

Механизм заднего переключателя скоростей перекидывает цепь по звездам кассеты, позволяя понижать или повышать передачи (для справки – придумал его итальянец Туллио Кампаньоло в далеком 1950 году). Это устройство также поддерживает цепь в натянутом состоянии. Разновидностей, с момента изобретения, создано множество. Немного о главных, наиболее характерных чертах.

Можно еще долго и подробно расписывать действие пружины или варианты расположения тросика. Однако на эту тему написано немало хороших статей. Замечу лишь, что нет большой разницы с какой стороны на переключатель заходит тросик. Итак, теперь об интересном.

Установка и регулировка

Имея в своем распоряжении «средненький ашан-байк» с задним переключателем нонейм-фирмы, всегда есть желание «довести его до ума». После установки колеса с усиленным ободом и шимановской трещоткой, переключатель зажил собственной жизнью, работая так, как захочет, в зависимости от фаз луны и еще каких-то сложных китайских условностей. Настройка помогала на пару километров, после чего он снова переставал действовать, перекидывая цепь через звезду либо вообще саботируя процесс движения. Пришлось вернуться в веломагазин и приобрести новый задний переключатель. Выбор пал на Shimano TX — уж очень соблазнили невероятные скидки.

Справка: Shimano Tourney TX – модель начального уровня, хотя внешний дизайн наводит на мысль о более высоком классе.

Да и ставить что-то более серьезное на недорогой велосипед, используемый только для покатушек исключительно по асфальту — бессмысленно. А вот диапазон переключений был важен, поскольку город изобилует холмами, холмиками и горищами.

Итак, замена заднего переключателя начинается со снятия старого нонейма с рамы — пришла пора Shimano. Раскрывается звено цепи. Если такого нет, то необходимо воспользоваться выжимкой.

Откручивается и снимается старый переключатель, а на его место вешается новый и прикручивается к «петуху» — выступающему треугольнику с отверстием на раме. Прикручивать стоит хорошо, но без излишнего энтузиазма.

Цепь велосипеда ставим на самую маленькую звезду. Визуально ролик и малая звезда должны быть на одной линии. Маленькая звезда – это самая высокая скорость, поэтому регулируем положение ролика винтом Н –

Справка: буква Н это сокращение от high gear, то есть высшая передача.

Следующий шаг – застраховаться от возможности попадания цепи в спицы, что вполне вероятно, если переключатель уйдет за самую большую звезду. Для этого необходимо отвести переключатель до самой большой звезды, аккуратно и без лишних усилий. Ни в коем случае не за ролик, крепление которого очень легко согнуть.

Регулировочным винтом фиксируется положение переключателя именно так, чтобы он был напротив большой звезды. Заход за нее чреват потерей спиц и хорошего настроения. Если переключатель слишком зажат – нижней передачи не будет.

Очередь за тросиком — он должен свободно ходить в рубашке. Проверяем ход и отсутствие заломов. На данной модели переключателя видно место для прохождения тросика. Ставим цепь на самую маленькую звездочку, подтягиваем трос для убирания слабины, фиксируем. Таким образом, установка заднего переключателя и его регулировка – это два неотъемлемых друг от друга, взаимодополняющих процесса.

Теперь проверка работы всего механизма. При прокручивании педалей со стороны заднего переключателя не должно быть никаких ярко выраженных щелкающих звуков. Переключение вверхвниз должно происходить точно, без перескакивания и задержек. И даже если все встало на свои места, работает точно, тихо и без задержек – для первой поездки стоит взять с собой отвертку. Работа с нагрузкой вполне может потребовать мелкой корректировки.

Замечу, что столкнуться с таким понятием, как «профилактический ремонт переключателя» придется, независимо от его ценовой категории. По мере износа роликов, являющихся расходным материалом, потребуется их своевременная замена.

Бытует мнение, что установка и настройка заднего переключателя гораздо легче, чем переднего. Тем не менее, придется потратить время и приложить усилия, но этот труд окупится сторицей во время поездки.

Как выполняется регулировка заднего переключателя скоростей велосипеда с Shimano Alivio?

Механизм селектора передач маунтинбайка только на первый взгляд кажется сложным, на самом деле его наладка выполнима даже без помощи специалиста. Оборудование среднего уровня Alivio имеет оптимальное соотношение качества и цены, поэтому меньше подвержено износу, что облегчает юстировку его узлов. Сломать агрегат переключения в процессе работы у вас вряд ли получится – конструкция системы проста и надежна, а вот моральное удовольствие от самостоятельно проделанной операции гарантировано.

Устройство перебрасывателя и причины его функциональных сбоев

Перед тем, как настроить задний переключатель скоростей на велосипеде, нелишним будет узнать причины сбоев в работе механизма. Суть неполадок заключается в следующих пунктах:

Винты для регулировки заднего переключателя скоростей Shimano на горном велосипеде: технический минимум

Несмотря на многообразие перебрасывателей параллелограммного типа от японского производителя, их конструкция и принцип работы похожи. В процессе юстировки устройства принимают участие пять элементов:

Специальные винты L и H, с помощью которых выполняется регулировка заднего переключателя скоростей велосипеда с Shimano Alivio, физически ограничивают перемещение механизма, чем предотвращают соскакивание цепи. На практике ими пользуются в основном только при отладке нового перебрасывателя, впоследствии процедура не нужна.

В случае, когда погнут петух или сам механизм, то корректировка ограничительными винтами может на короткое время решить проблему. Их чувствительность не очень высока, поэтому 1-2 оборота за один раз вполне оправданны.

Методика: как правильно настроить на велосипеде задний переключатель скоростей Шимано?

Процедура ремонта и отладки узлов цепной передачи должна проводиться на чистой веломашине. Обязательно следует поднять заднее колесо, для чего подвешивают раму на крючке или же готовят специальную подставку.

Подготовительный процесс

Как сказано выше, грамотную настройку предваряет тщательная очистка. Иногда даже такая процедура способна благотворно повлиять на работоспособность механизмов. Технологические моменты подготовительных работ заключаются в следующем:

Далее нужно освободить торос, для чего винты натяжения у манетки и на заднем перебрасывателе вкручивают до упора. Тросик из зажимного винта следует вытянуть, но снимать его вовсе не обязательно. Не помешает осмотреть его с целью обнаружения повреждений и при необходимости обработать смазкой.

Как наладить ограничитель высоких передач?

Для юстировки цепь устанавливают в положение высокой передачи, когда задействованы самая малая звезда сзади и большая спереди. Для тех, кто интересуется, как на горном велосипеде настроить задний переключатель скоростей, важно запомнить – суть юстировки заключается в установке задней маленькой звезды в одну линию с роликами натяжителя. Реализация этой задачи осуществляется за счет вращения регулировочного винта H:

Как отрегулировать ограничитель низких передач?

Функционал ограничительного винта L состоит в предотвращении переброса цепи за пределы большой звезды. Неправильная наладка может привести к заклиниванию цепи в промежутке между звездой и спицами или невозможности включения низкой передачи.

Перед процедурой наладки нужно установить цепь так, чтобы она находилась сзади на большой звездочке, а спереди – на маленькой. Винт L максимально выкручивается, чтобы переключатель двигался без ограничений. Цель настройки – выставить ролики натяжителя и большую заднюю звезду в одну плоскость. Задача выполняется при помощи вращения винта L:

Как отладить натяжение троса?

Технологический процесс прост – достаточно отладить переход между двумя соседними звездами, индексная система смены передач устроена так, что переключение будет отрегулировано на всех звездах кассеты:

По завершении регулировки заднего переключателя скоростей Shimano на горном велосипеде следует надежно натянуть и закрепить тросик. Важно, чтобы он лег в направляющую канавку. Если работы выполнены правильно, то при вращении педалей цепь работает бесшумно и не соскакивает в сторону.

Настройка натяжителя цепи

Натяжитель представляет собой узел перебрасывателя, который обеспечивает оптимальную жесткость цепной передачи. Чрезмерное натяжение не только затрудняет передвижение цепи, но и изнашивает систему переключения передач. Ослабленное же состояние препятствует четкому переходу.

Отладка узла натяжителя выполняется по схеме:

Возможные нюансы

Иногда поразительные результаты дает обычная промывка и смазка тросов и их рубашек. Практика показывает, что после этой операции делать переходы становится значительно легче. При обнаружении порванного тросика с частью расплетенных проволочек его следует немедленно заменить. Такая же ситуация с рубашкой, у которой наблюдаются повреждения.

Причиной неожиданных сбоев при перебросе передач могут быть две причины:

Перед тем, как настроить на горном велосипеде задний переключатель скоростей, нужно проверить состояние петуха. Он может погнуться в результате падения или при езде по неровной поверхности. Выпрямлять деталь непосредственно на веломашине категорически нельзя, потому что рамка узла хрупкая, лучше демонтировать погнутый петух и выровнять его на металлической плите.

Также следует обратить внимание на степень изношенности цепной передачи, которая возникает по причине долгой езды на нестандартных комбинациях передач. Ролики натяжителя цепи нуждаются в периодическом обслуживании – их необходимо минимум раз в год очищать и смазывать.

Регулировка заднего переключателя Shimano на горном велосипеде

Все современные спортивные байки изготавливаются многоскоростными. Чтобы они работали полноценно, систему оснащают специальными перебрасывателями. Правда, периодически должна производиться их настройка. Отдельного внимания заслуживает регулировка переключения скоростей на велосипеде Shimano, пользующемся популярностью у спортсменов. Сложностей с этим не возникнет, если внимательно изучить инструкцию.

Особенности и разновидности

В линейке продукции Shimano есть большое количество категорий переключателей скоростей в зависимости от их назначения:

К профессиональным относятся следующие виды механизма:

Среди спортивного оборудования внимания заслуживает система переключателя скоростей на велосипеде Deore. Данную модель относят к начальной группе. При изготовлении используются детали со сниженным весом и максимальной прочностью.

Спортивной также считается модель Alivio. Она является чем-то средним между любительскими и профессиональными устройствами. Нередко предпочтение отдают именно ей, что обусловлено небольшой массой деталей.

XTR Deore XT Saint Hone Deore LX

Для переключения передач могут использоваться любительские механизмы:

Настройка переключателя скоростей Shimano, независимо от разновидности, осуществляется по одной схеме. Все механизмы функционируют одинаково, считаются взаимозаменяемыми.

Acera Altus Shimano Tourney

Правильная регулировка в зависимости от типа

Настройка необходима в тех случаях, когда переключение скоростей на велосипеде начинает вызывать проблемы. Как правило, подобные действия проводятся в таких случаях:

В работе понадобятся следующие инструменты:

Настройка переднего переключателя скоростей существенно отличается от регулировки заднего.

Задний

Регулировка заднего переключателя скоростей велосипеда осуществляется по следующей схеме:

Настройка заднего переключателя скоростей должна производиться максимально осторожно. Все действия с тросом выполняются плавно. Нужно набраться терпения и избегать резких движений.

Передний

Регулировка переднего переключателя скоростей выполняется следующим образом:

В конце важно проверить, легко ли производится переключение скоростей. Если механизм не срабатывает, нужно произвести регулировку винта, ограничивающего высокие передачи.

Установка нового переключателя

Если детали механизма вышли из строя, отрегулировать переключатель попросту не удастся. Нужно производить замену устройства на новое. Для выполнения такой задачи понадобятся:

Установка выполняется по следующей схеме:

Опытному велосипедисту не составит труда отрегулировать переключатели скоростей на байке Shimano. Процесс достаточно простой, но требует определенных знаний и навыков. Новичкам также можно выполнить подобные действия самостоятельно. Но если возникают сомнения, все же лучше обратиться за помощью к специалисту.

Любой современный спортивный велосипед оснащен многоскоростной трансмиссией. Наличие большого количества звездочек как спереди, так и сзади потребовали разработки и внедрения перебрасывателей. Однако гибкость системы не позволила создать дерейлеры, которые не подлежали бы регулировке. Впрочем, опасаться ее не стоит. Все устройства фирмы Shimano идентичны по конструкции и в их наладке нет ничего сложного. Зная инструкцию, ее выполнит любой велосипедист даже в полевых условиях.

Базовая настройка заднего переключателя Шимано немыслима без знания его конструктивных особенностей. Он представляет собой рамку, которая посредством шарниров соединяется с петухом рамы. В данной параллелограмной конфигурации закреплены два ролика, которые обходит цепь.

На перебрасывателе зафиксирован трос. По команде манетки он или ослабевает, или натягивается, перемещая тем самым рамку. Несмотря на простоту устройства, в конструкции дерейлера предусмотрено целых пять объектов, задающих курс его работы:

Версий по этому поводу может быть много. Одна из самых распространенных – банальное растяжение троса и оседание рубашки. Встречается на новых велосипедах любой категории после 200-300 км пробега. Еще могут быть рассмотрены такие варианты или даже их вариации:

Среди новичков бытует мнение, что лучше не лезть в механизм переключения. Аргумент – не умею, все собью. Однако бояться нечего – самостоятельная регулировка тормозов на горном байке не сложнее наладки трансмиссии. К тому же, индексная система переключения передач сконфигурирована таким образом, что сломать ее нельзя. Процесс стоит начинать с подготовительных мероприятий.

Грамотная наладка немыслима без очистки механизмов. Иногда достаточно тщательной чистки привода для перевода перебора передач в адекватное русло. Очистительные мероприятия заключаются в следующем:

В завершение подготовительного этапа настройки переключателя задней трансмиссии Шимано производится отсоединение дерейлера от троса – выкручивается винт и тросик отводится в сторону (снимать его не обязательно). Перед этой операцией установить самые маленькие звезды сзади и спереди, руководствуясь рекомендациями, как правильно переключать передачи на велосипеде без вреда механизмам.

Для полноценной отладки механизма специалисты рекомендуют снимать цепь. Это общий случай. Вникнув же в суть проблемы потери работоспособности, эта манипуляция может и не потребоваться.

Суть базовой наладки – выставить граничные положения переключателя. В этом случае желательно цепочку снять – так будет удобнее. Став сзади велосипеда, выполняем такие операции:

Перечисленные переходы обязательно выполняются при установке нового «переклюка». Отдельную актуальность базовая наладка может приобрести в случае глубокой ревизии привода, рубашек и тросов, но не всегда. Главный критерий возникновения потребности в регулировке ограничительных точек – нарушение четкости перехода цепи в крайние положения.

Обычно настройка на нормальную работу заднего переключателя Шимано ограничивается быстрой подналадкой. Для ее выполнения необходимо вывесить заднее колесо, для чего потребуется одно из перечисленного:

Суть окончательной регулировки или подналадки в процессе эксплуатации – задать требуемое для отличной работы манетки натяжение троса. Добиться этого можно путем совершения таких манипуляций:

Конструкция системы SIS Index такова, что отрегулировав переключение на двух звездах, автоматически настраивается корректный переброс на всем пакете.

К сведению. Если на каких-либо звездочках цепь задерживается, при этом на остальных переключение находится в границах приемлемого – причина либо в износившемся тросе, либо в больших люфтах перебрасывателя.

Идея настройки заднего переключателя из линейки Шимано заключается в достижении незамедлительного перебора цепью пакета звезд кассеты по команде манетки. Причин некорректной работы механизма может быть несколько и не все они устраняются регулировкой. Версий плохого функционирования задней трансмиссии, устраняемых наладкой, может быть всего две:

Процесс настройки

Найдите на переключателе 2 ограничивающих винта, которые регулируют крайние положения рамки. Вращая винт Low, добейтесь положения рамки такого, при котором цепь будет проходить максимально близко к ближней к раме части рамки переключения. Найдя это положение, можно закрепить трос, проследив, чтобы он попал в специальную канву, и закрепить его болтом крепления.

Настройка заднего переключателя

Используемые источники:

Как установить задний переключатель скоростей на велосипеде?

Как поставить задний переключатель скоростей на велосипед: советы от экспертов

Из чего сделан задний переключатель?

Установка заднего переключателя скоростей на велосипеде

Замена переключателя скоростей на велосипеде: алгоритм действий

Как правильно установить задний переключатель

ВАЖНО! Для того, что бы сохранить статью в закладки, нажмите: CTRL + D

Как правильно настроить задний переключатель на велосипеде?

Как настроить задний переключатель на велосипеде, необходимо знать каждому любителю велоспорта. Дело всё в том, что названный узел любого велосипеда отвечает за переключение передач на велобайке во время движения. Если же он выйдет из строя, нормальная эксплуатация его станет невозможной.

Устройство заднего переключателя

Для того чтобы знать и разбираться в вопросе о том, как настроить задний переключатель скоростей на велосипеде, необходимо для начала изучить его устройство.

Основным принципом его работы является переключение передач при помощи переведения велосипедной цепи с одной звезды привода на другую, иного диаметра.

При этом, с конструктивной точки зрения, такие переключатели достаточно просты, и их работа основана на применении грубой физической силы.

Устройство заднего переключателя на велосипеде

Передняя система переключения представляет собой обычную стальную рамку, перемещающуюся в разных направлениях. Во время движения она подвигает цепь в сторону, толкая и снимая её с той звёздочки, на которой она находится. Далее происходи перемещение цепи на соседнюю звезду.

Задний переключатель скоростей велосипеда имеет более сложную конструкцию по сравнению с передним переключением, так как введена специально подпружиненная лапка со смонтированными на ней небольшими звёздочками-роликами. В процессе переключения передач такая лапка натягивает цепь, перемещая её на нужные велобайкеру ведущие звёздочки.

Когда же нужно переместить цепь на большую звёздочку, процесс переключения передач немного меняется. На первом этапе цепь входит в соприкосновения с ближайшей к ней звездой большого диаметра и трется о неё до тех пор, пока не будет подхвачена боком зуба, который и перенесёт её на новую передачу.

Важно! Для того чтобы этот процесс проходил проще и быстрее, современнее звёзды имеют зубья со скосами на боках.

Задний переключатель скоростей велосипеда имеет более сложную конструкцию по сравнению с передним переключением

Ранее используемые передачи таких скосов не имели, и поэтому переключались очень тяжело. Основной причиной выхода переключателя передач из строя являются механические повреждения, которые он может получить при падениях велосипеда на трассе.

Другими же причинами неисправности заднего переключателя скоростей могут стать следующие моменты:

Непосредственную причину поломки, а также потребность в регулировке данного узла велосипеда можно определить только на месте. Симптомами же неисправности могут служить возникающие затруднения в процессе переключения передач, а также невозможность движения.

Симптомами неисправности могут служить возникающие затруднения в процессе переключения передач

Подготовительные операции настройке

Все руководства, написанные по вопросу о том, как настроить задний переключатель скоростей на велосипеде, первым пунктом содержат советы на тему, как правильно подготовить велосипед к данной операции.

Дело в том, что переключатель скоростей – это достаточно тонкое устройство, расположенное в относительно недоступном месте.

Перед тем как начать его регулировать, необходимо будет устранить все причины, мешающие правильности выполнения такой процедуры.

Следует обратить особое внимание на чистоту велосипеда и его отдельных конструктивных элементов — кассеты со звёздами и самого переключателя. Кроме того, необходимо будет смазать велосипедную цепь. Такие операции позволят вам не испачкаться и хорошо видеть те узлы, которые вам придётся регулировать.

Следующим этапом проведения подготовительных работ станет перевод велосипедной цепи так, чтобы она стала на звёзды самого малого диаметра как спереди, так и сзади.

Для этого нужно будет отыскать расположенные на переключателе регулировочные винты, имеющие надписи: H (high) и L (low). Их назначение – регулировка передач большого и малого диапазона.

Здесь нужно винт под литерой «L» выкрутить на максимальную величину.

Перед тем как начать регулировать велосипед, его нужно очистить и смазать

После того как винт будет выкручен, необходимо провернуть барабан до упора, двигаясь по часовой стрелке.

Данный барабан, предназначенный для натяжения троса, устанавливается далеко не на всех моделях современных велосипедов. Это стоит иметь в виду. Подобный же барабан обычно размещают и на манетке.

Он также проворачивается подобным образом, при этом нужно будет остановиться, не докрутив до упора где-то 4 оборота.

Одной из заключительных операций по подготовке переключателя скоростей велосипеда является отворачивание винта, крепящего тросик непосредственно к переключателю. Если он ржавый и грязный, то его придётся заменить. В том случае, когда он не слишком изношен, а именно, не видно, что он расплетается, почистить его и смазать.

Необходимо будет проверить лёгкость скольжения тросика через «рубашку», которая представляет собой трубки из пластика, установленные на раме велосипеда. Дело в том, что в большинстве случае передачи переключаются плохо именно из-за того, что они забиваются грязью. Чтобы этого не происходило, «рубашки» необходимо промыть.

Основы настройки заднего переключателя

В том случае, когда вы не имеете достаточного опыта эксплуатации велосипеда и не знаете, как настроить задний переключатель на велосипеде, вам нужно будет тщательно изучить инструкцию к вашему велосипеду.

Обычно она написана простым и понятным языком, и вы сможете разобраться во всём без посторонней помощи.

Если же вам трудно будет во всём разобраться, можно обратиться к мастеру, который имеет достаточный опыт регулировки данного узла.

Саму же процедуру регулировки необходимо начинать с проверки нахождения ролика, предназначенного для натяжения цепи, точно над маленькой звёздочкой.

Если же такое положение не установлено, его необходимо выставить при помощи регулировочного винта, помеченного литерой «H» Для того чтобы передвинуть ролик влево, необходимо винт вращать по часовой стрелке, если же вам нужно будет развернуть его вправо – против.

Настраиваем задний переключатель велосипеда самостоятельно

Мы подготовили для вас инструкцию, которой пользуемся сами, уверяем — у вас все получиться! Итак, поехали:

Но, как говорится, лучше один раз увидеть:

Настраивая задний переключатель на велосипеде учтите

Настройка заднего переключателя с обратной тягой

Настройка заднего переключателя скоростного велосипеда — самостоятельная настройка скоростей на велосипеде

В наше время рынок вело запчастей, потрясает наличием разнообразных задних переключателей скоростей для велосипедов, они бывают как начального уровня, так и профи. Но, не смотря на это, настройка заднего переключателя скоростей, имеет примерно одинаковый принцип регулировки. Почти на всех современных задних переключателях имеются 5 элементов для регулировки.

На разных моделях задних переключателей, регулировочные ограничительные винты L и H могут находиться сбоку или сзади. Следует помнить также, что подстроить задний переключатель можно и помощью регулировочного барабана, который находится почти на всех манетках. Это очень удобно, поскольку тросы, как правило имеют свойство растягиваться.

Подготовка к настройке заднего переключателя

Требуется очистить от грязи, кассету, сам задний переключатель, проверить рубашки тросиков, также их при необходимости желательно смазать.

Этапы регулировки заднего переключателя на скоростном велосипеде

Для этого необходимо поставить цепь на переднюю самую малую звезду а заднюю на самую большую. Далее крутим педали назад, если верхний ролик заднего переключателя задевает за зубья звездочки, то необходимо крутя регулировочный винт добиться такого значения, чтобы ролик был на расстоянии порядка 5 мм от зубьев звезды.

Видео по настройке переключателя shimano

Если же в дальнейшем, например, если плохо цепь возвращается на крайние звездочки, или из крайних на соседние, то можно производить регулировку заднего переключателя на ходу, покрутив барабан против часовой стрелки, если конечно на манетке вашего велосипеда он присутствует.

Возможно, при падениях или других обстоятельствах погнулся рычаг, можно попробовать сделать ремонт заднего переключателя, путем выравнивания рычага.

Не четкое переключение также может быть из-за не исправности кассеты, различные деформации, перекосы. Также причина нечеткого переключения может скрываться в загрязненном тросе или неисправности манетки переключения. После правильной настройки заднего переключения скоростей можно переходить к настройка переднего переключателя скоростного велосипеда.

Настройка заднего переключателя

Задний переключатель является одной из самых хрупких и выпирающих деталей велосипеда, которая часто подвергается ударам. Поэтому если у вас возникли проблемы с переключением скоростей, то прежде всего стоит убедиться в том, что задний переключатель не погнут и не поврежден.

После удара или падения на правую сторону, задний переключатель сгибается вовнутрь по направлению к спицам. В некоторых случаях он может попасть непосредственно в спицы колеса. Если такое происходит, то в лучшем случае ломается сам переключатель скоростей, а точнее его держатель — петух. В худшем — вместе с ним ломаются и несколько спиц.

Определить погнут ли петух можно посмотрев сзади на переключатель скоростей. Два направляющих ролика должны лежать в одной плоскости. То есть цепь, идущая от одного ролика к другому должна идти строго вертикально без каких-либо перекосов.

Некоторые велосипедисты, столкнувшись с проблемой погнутого петуха, пытаются исправить положение, пытаясь выпрямить его при помощи сгибания переключателя в противоположную сторону. Но из-за того, что рамка переключателя является самой слабой его частью, результатом является по-прежнему кривой петух и вдобавок погнутый переключатель скоростей.

Существует, однако, специальный инструмент для выпрямления петуха, который крепится к нему вместо переключателя и обеспечивает достаточное усилие рычага для выпрямления. При этом специальный контрольный указатель показывает, на сколько точно вертикально спозиционирован кронштейн.

Ограничительные винты

Два специальных винта, ограничивающих движение переключателя скоростей к большей и к меньшей шестерёнкам. Как правило, ограничительные винты находятся в задней части параллелограмма.

Эти винты своими концами физически ограничивают движение переключателя в обестороны и предотвращают соскок цепи.

Таким образом, ослабляя ограничители, переключатель перемещается на большее расстояние; затягивая винты, его движение ограничивается.

Обычно ограничительные винты настраиваются у нового переключателя и впоследствии к их регулировке не возвращаются. Если всё-таки возникла в этом необходимость, то скорее всего погнут либо сам переключатель, либо петух. Но так или иначе, в качестве временного решения проблемы этот метод вполне подойдёт.

На современных переключателях винты обозначены латинскими буквами «H» (англ. «high») для высоких передач и «L» (англ. «low») для низких.

Регулировочные винты не сильно чувствительные, поэтому можно смело крутить на оборот или полоборота за один раз. Самым ответственным здесь является ограничитель низких передач, который предотвращает попадание цепи в спицы заднего колеса.

Рассмотрим основные настройки заднего переключателя по порядку:

Ограничитель высоких передач («H»)

Винт, ограничивающий высокие передачи, не даёт цепи соскочить с самой маленькой шестерёнки и застрять между ней и дропаутом. Впрочем, при использовании современных индексных переключателей, соскочить цепи с маленькой звезды скорее всего не даст натянутый трос. Слишком затянутый ограничительный винт исключит возможность воспользоваться самой маленькой звездой.

Проблемы с переключением на высокие передачи редко связаны с тем, как настроен соответствующий ограничитель. В большинстве случаев проблема связана с погнутым петухом или переключателем или с затруднённым ходом троса.

Для данной настройки следует ослабить натяжение троса, закрутить до конца регулировочные барабаны на самом переключателе скоростей и на рычаге, а также перевести звёзды в положение самой высокой передачи: большая звезда спереди и маленькая сзади.

Закручивая регулировочный винт «H» по часовой стрелке, рамка смещается в сторону больших звёзд; против часовой — в сторону малых.

После регулировки нужно достаточно сильно натянуть и закрепить трос.

Ограничитель низких передач («L»)

Ограничительный винт низких передач предотвращает переключение цепи за пределы большой звезды и попадание её в спицы. То есть если винт будет недостаточно затянут, это может привести к катастрофе. В противном случае, если его перетянуть — будет практически невозможно переключиться на самую большую звезду.

Для данной настройки следует перевести шестерёнки в положение самой низкой передачи: маленькая звезда спереди и большая сзади, а также максимально выкрутить регулировочный винт «L», чтобы предотвратить какое-либо ограничение движения переключателя.

Закручивая винт «L» по часовой стрелке, рамка переключателя смещается в сторону малых звёзд; против часовой — в сторону спиц.

Настройка переключения

Дискретные переключатели чаще всего нуждаются в настройке. Характерные щелчки, исходящие из рычага переключения, соответствуют определённому ходу троса, который перемещает переключатель в строго заданное место.

Если переключатель правильно настроен, то впоследствии придётся лишь незначительно его подстраивать, в зависимости от вытягивания троса (износа) или после его замены.

Настройка происходит за счёт специального регулировочного барабана, который находится на одном из концов троса.

У некоторых переключателей барабанов может быть два: возле переключателя и в месте, где его можно подстроить во время движения.

На горных велосипедах второй регулировочный барабан расположен возле рычага переключения, у шоссейных велосипедов он может быть расположен в верхней части нижней трубы, возле упора рубашки троса.

Нет никакой разницы, какой именно использовать регулировочный барабан.

Перед тем, как начать настройку, нужно переключиться на самую высокую передачу (маленькая звезда) и убедиться в том, что рычаг переключения находится в своём крайнем положении.

Затем делаем первый щелчок и начинаем вращать педали вперёд. Цепь должна перейти на одну позицию выше. Если этого не происходит, то трос слишком слабо натянут. Соответственно, нужно повернуть регулировочный барабан против часовой стрелки. Регулировку лучше производить с шагом в полоборота.

Для начинающих частой ошибкой является перезатягивание регулировочного барабана. Иногда в результате смещается вся цепочка переключений. Причём на всём диапазоне переключение вроде бы нормальное, но в одном из крайних работает некорректно.

Именно поэтому важно сначала отрегулировать первые два шага переключателя.

Точная подстройка основана на следующих принципах:

Если задний переключатель работает исправно на большой ведущей звезде, но при этом на маленькой переключается некорректно (или наоборот) — это первый признак того, что погнут петух.

Регулятор натяжителя («B-tension»)

В современных переключателях два подпружиненных рычага. Нижний, называемый также «A-pivot», поднимает рамку переключателя наверх, при переключении на маленькие звёзды. Верхний «B-pivot» обеспечивает движение рамки назад к большой звезде.

Натяжение пружин обоих рычагов должно быть сбалансировано для обеспечения корректного переключения передач.

В большинстве случаев существует возможность настроить натяжение пружины верхнего рычага «B» параллелограмма переключателя с помощью специального регулировочного винта, в терминологии компании Shimano называемого «B-tension adjuster».

То есть фактически регулируется высота направляющего ролика или угол наклона цепи от этого ролика к звезде. В связи с этим в анлгоязычной литературе можно встретить упоминание о настройке именно угла цепи (англ. «angle adjustment»).

Настройка проводится, установив цепь на самую большую звезду кассеты, то есть на самую нижнюю передачу. При ослаблении винта направляющий ролик поднимается вверх, приближаясь к звезде, увеличивая натяжение цепи (уменьшая угол наклона цепи), тем самым улучшая качество переключения. Разумеется, ролик не должен задевать за шестерёнку. Зазор должен составлять примерно 5 мм.

Данную регулировку нужно проводить заново при замене звёзд кассеты или при смене длины цепи.

как поставить задний переключатель на велосипед

Задний тумблер скоростей — это параллелограммный механизм с сильной пружиной, который перемещает повдоль оси кассеты рамку («лапку») с закрепленными роликами.

Материалы

Сталь используют при изготовлении задних тумблеров самого малого уровня. Такие тумблеры обычно самые дешевенькие, да и самые недолговечные. Дюралевые сплавы используются в задних тумблерах среднего уровня. Некие детали у таких тумблеров могут изготовляться из стали (регулировочные болты, возвратимая пружина, одна из щечек рамки). Самые крепкие и дорогие тумблеры имеют титановую пружину и рамку из углепластика.

Ролики

В данном случае их следует поменять на новые, по другому четкость переключения передач пропадет.

Различия задних тумблеров скоростей велика

Длина рамки заднего тумблера скоростей

Есть три стандартных длины рамки, определяющие таковой показатель как «емкость тумблера» — диапазон передаточных отношений, с которым может работать задний тумблер скоростей. Большая длина рамки позволяет избрать тумблеру больший провис цепи — огромную «емкость».

Настройка заднего переключателя скоростей — устройство и регулировка

Владельцы скоростных великов сталкиваются с такими проблемами, как нечеткое переключение передач, спадание цепи со звезд, и невозможность выставить задний переключатель. Во время велопрогулок возникновение таких ситуаций приносит множество неудобств, поэтому следует как можно скорее исправить проблему. Настроить задний переключатель скоростей можно самостоятельно.

В каких случаях необходима регулировка заднего переключателя скоростей

Рассматриваемый процесс не стоит проводить постоянно, при систематическом обслуживании двухколесного транспортного средства – как говорят опытные механики, «не мешай велосипеду ездить». Поэтому нужно четко понимать, что может послужить поводом для регулировки заднего переключателя скоростей:

Полезные советы, которые помогут Вам отрегулировать задний переключатель скоростей байка

Чтобы поверить петух либо задний переключатель скоростного режима на деформацию, необходимо скрупулезно осмотреть заднюю часть рамки последнего. Его направляющие ролики (их всего 2) должны располагаться на одинаковом уровне, друг напротив друга. Вместе с тем, не упускайте из виду цепь, которая протянута между ними. Она не должна иметь перекосов. Ее оптимальное положение — вертикальное.

Ни в коем разе не стремитесь придать искореженному петуху прежний вид посредством сгибания переключателя скоростных режимов в реверсивном направлении. Иначе Вы деформируете его рамку. Прежде, чем начинать рихтовку кронштейна, демонтируйте его с рамы байка. Впрочем, можно воспользоваться инструментом, который обычно крепят на петух – там, где должен располагаться сам переключатель. Он выполняет функция специального рычага. Причем к нему прикреплен указатель, позволяющий выравнивать петух с точностью до миллиметра.

Учтите, что некоторые переключатели, которые изготовлены компанией «Campagnolo», оснащены наклонной рамкой. То есть, так называемый ролик натяжителя установлен в некотором отдалении от спиц, нежели ролик, задающий направление.

Конструкция и принцип действия задней перекидки

Конструкция заднего переключателя скоростей велосипеда от Shimano, SRAM или других производителей (например, SunRace) не отличается особой сложностью или высокой технологичностью. Перекидка представляет собой набор следующих узлов:

Принцип действия заднего переключателя скоростей достаточно прост. При изменении скоростного режима на манетке (которая расположена на руле), происходит натяжение или послабление тросика переключения передач. Так как он жестко закреплен фиксирующим болтом к подпружиненному параллелограмму, это вызывает смещение последнего в сторону большей звезды, при натяжении троса (при уменьшении скорости), и на меньшую звезду, при его послаблении (при увеличении скорости). При послаблении тросика, смещение параллелограмма обеспечивает пружина. Изменяя свое положение, он сдвигает в нужную нам сторону лапку с направляющим роликом и роликом натяжителя. Последний, отклоняясь назад под воздействием пружины, убирает провисание цепи, чем улучшает точность переключения. Направляющий ролик смещает цепь к нужной звезде, которая, цепляясь за маленькие выступы на звездочке, перескакивает на нее (это если идет переключение с меньшей звезды на большую, если наоборот, то цепь просто спрыгивает с большей звезды на меньшую).

Хотелось бы заметить, что движение параллелограмма происходит не в одной плоскости, а в нескольких, т.к. ему требуется компенсировать разный диаметр звезд задней системы (для этой же компенсации служит и натяжитель цепи).

Также следует сказать, что так работает большинство задних переключателей скоростей (кроме планетарных) независимо от производителя (Shimano, SRAM) или количества скоростей (6, 7, 8, 9, 10 и т.д. — скоростные системы)

Принцип работы заднего переключателя скоростей вы можете отчетливо пронаблюдать на видео.

Как установить задний переключатель скоростей

Установка задней перекидки велосипеда не сложная задача и если вы купили ее для замены вашего старого переключателя, то следует выполнить следующие действия:

Винты-ограничители заднего переключателя скоростных режимов

Данные элементы предназначены для той цели, чтобы лимитировать траекторию перемещения заднего переключателя. Как правило, винты-ограничители установлены в задней секции основной конструкции переключателя. Они блокируют его перемещения, не позволяя ему продвигаться за пределы периферийных звезд. Благодаря чему цепочка не соскакивает.

Зачастую регулировку крайних уровней переключателя выполняют на только что выпущенном байке и впоследствии производить ее уже не требуется. Однако, если в процессе переключения на периферийные звездочки, цепочка то и дело начинает соскакивать, необходимо отрегулировать винты. Это позволит придать переключателю оптимальное положение. Тем не менее, не стоит забывать, что соскакивание цепи провоцирует, как правило, погнутая рамка или деформированный петух. Следовательно, потребуется их выпрямить, вернув им прежнюю форму. В крайнем случае – заменить. Если этого не сделать, велосипедист может получить серьезную травму.

Винты-ограничители, которыми комплектуются современные переключатели скоростей, маркируются такими английскими буквами, как «H» и «L». Первой обозначаются высокие передачи. Второй – низкие. Примечательно, что старые переключатели не имели маркировки. Зато на них можно было отчетливо рассмотреть, какой именно из установленных винтов плотно прилегает вплотную к самой рамке, а также затрудняет ее перемещение.

Причины ухудшения работы заднего переключателя:

1. Отсутствие обслуживания. Чаще всего переключатель при покупке велосипеда работает четко и без нареканий, но посоле сезона эксплуатации можно заменить ухудшение работы или даже соскакивания цепи с крайних звезд. В 70% случаев помогает настройка заднего переключателя, но иногда и это не помогает, тогда следует заменить тросик и рубашку, так как они забиваются грязью и мешают плавному ходу тросика в рубашке. Обычно ТО велосипеда делают раз в год, в которе включена настройка переключателей.

Иногда для экономии смазывают тросик солидолом или любой другой смазкой и получается на время улучшить работу, но в последствии смазка притягивает к себе пыль и работа снова ухудшается, поэтому придется проделывать такую процедуру чаше чем этого бы вам хотелось.

2. Износ самого переключателя. Все когда-нибудь ломается и переключатель на велосипеде не исключение. Чаше всего изнашиваются оси параллелограмма переключателя из-за чего образуется небольшой люфт, который не дает правильно настроить переключение.

3. Износ звездочек переключателя. Со временем изнашиваются пластиковые звездочки из-за чего цепь уже не держится на них, что приводит к плохой работе переклюка. Также оси звездочек могут изнашиваться и звездочка будет излишне болтаться на оси, что приводит к ухудшению переключения.

4. Кривой петух или сам переключатель. Когда вы падаете или задеваете что-то переключателем, то чаше всего гнется (ломается) петух, так как он сделан специально из более слабого сплава чем сам переключатель (чтобы сохранить целой более дорогую запчасть). Искривление не дает вставать цепи ровно, что сводит старания по настройке перекидки к нулю. Читай как выпрямить петух своими рукам.

5. Проблемы с тросиком. Иногда при установке или при падении тросик может сильно изогнутся, после чего место изгиба будет препятствовать плавному движению тросика в рубашке. В этом случае требуется его замена.

Так же бывает, что тросик разлохмачивается (вот почему следует использовать наконечники тросов) и в последствии одна из стонких нитей начинает отделяться от основного пучка, в итоге препятствует нормальному движению тросика в рубашке. Иногда может порваться одна нить в тросике и тоже не давать нормально работать, тут можно вычленить ее из основного пучка по все длине тросика. Но самым лучшим вариантов будет заменить тросик на новый.

Если тросик был установлен новый, то иногда через некоторое количество километров (около 100 км.) можно заметить ухудшение переключения — это из-за того, что тросик немного растягивается. В этом случае немного нужно будет подтянуть болт натяжения тросика.

Важно! Если хоть одна из 5 проблем у вас присутствует, настроить переключатель идеально будет не возможно!

Возможные нюансы

Причиной неожиданных сбоев при перебросе передач могут быть две причины:

Методика: как правильно настроить на велосипеде задний переключатель скоростей Шимано?

Подготовительный процесс

Как наладить ограничитель высоких передач?

Как отрегулировать ограничитель низких передач?

Как отладить натяжение троса?

Настройка натяжителя цепи

Отладка узла натяжителя выполняется по схеме:

Видео по настройке заднего переключателя:

Поделитесь своим опытом настройки переключателей в комментариях.

(Visited 18 418 times, 1 visits today)

Тросики и их рубашки

Как бы это ни звучало странно, но чаще всего регулировка заднего переключателя скоростей заключается в очистке и последующей смазке тросиков и их рубашек. Эти детали велосипеда могут быть высокого качества, либо качеством похуже – и те, и другие будут работать достаточно долгое время, если владелец велосипеда хотя бы 1 раз в месяц будет их очищать от грязи и смазывать жидким маслом.

Обратите внимание: если в ходе очередного обслуживания обнаружился порванный тросик или поврежденный кожух (его рубашка), то они подлежат полной замене на новые детали.

«Петух» заднего переключателя

Эта часть механизма отличается хрупкостью – «петух» достаточно легко повредить даже при прыжках через бордюры или во время езды по плохим дорогам с большим количеством камней. Если задний переключатель стал плохо работать, то в первую очередь опытные велосипедисты обращают внимание как раз на «петуха». Определить его неисправность легко – присядьте возле двухколесного транспортного средства и внимательно присмотритесь к «петуху» — два ролика натяжителя цепи должны располагаться в абсолютно вертикальной плоскости по отношению друг к другу.

Категорически запрещено выравнивать «петух» непосредственно в сборе и руками или какими-то подручными инструментами/приспособлении – так можно привести в негодность весь механизм заднего переключателя скоростей. Самое разумное решение – разбор велосипеда, съем «петуха» и его выравнивание на твердой поверхности.

Как настроить задний переключатель скоростей

Все работы по настройке заднего переключателя скоростей удобно проводить, когда заднее колесо велосипеда приподнято вверх. Для этого можно воспользоваться подножкой (если таковая предусмотрена конструктивно), либо установить двухколесное транспортное средство на обычной гладильной доске, либо воспользоваться помощью друга.

Рассматриваемый процесс нужно проводить поэтапно.

Подготовка

Сначала необходимо установить цепь на среднюю звездочку спереди, а на самую маленькую звездочку – сзади. Теперь внимательно осматриваем задний перебрасыватель – его нужно тщательно очистить от грязи, застрявших травинок и палочек. Цепь отмывается и смазывается, кассета не просто очищается от грязи, но и продувается от пыли – даже эти простейшие манипуляции приведут к улучшению работы заднего переключателя скоростей на велосипеде.

Освобождение тросика

Чтобы это осуществить, достаточно до упора вкрутить винты натяжения на заднем перебрасывателе и на руле возле манетки, а затем вытянуть тросик из зажимного винта крепления.

Специалисты не рекомендуют полностью снимать освобожденный тросик велосипеда, но вот осмотреть его на предмет повреждений (в случае их обнаружений, трос придется полностью заменить) и тщательно смазать его, предварительно очистив от грязи, нужно обязательно.

Установка предела хода на самую маленькую звездочку

Для этого нужно присесть сзади велосипеда и проворачивать регулировочный винт с маркировкой «Н», одновременно с этим перебрасыватель устанавливается так, чтобы и ролики, и самая маленькая звездочка в колесе находились на одной линии.

Обратите внимание: в осуществлении этого процесса есть одна хитрость – если велосипед достаточно долго эксплуатируется и перебрасыватель не отличается новизной, то качественно отрегулировать его можно, выставив рамку не по прямой линии, а сместив ее вправо от колеса буквально на 1-2 мм.

Проверить правильность установки предела хода на самую маленькую звездочку можно вращением колеса: цепь не будет соскакивать в сторону, а весь механизм будет работать практически бесшумно.

Регулировка натяжения троса

Такая регулировка выполняется буквально в 2 действия:

Стоит отметить, что процесс регулировки натяжения троса занимает несколько минут – достаточно настроить правильный переход только между двумя соседними звездочками, а все остальное будет работать автоматически.

Обратите внимание: в некоторых моделях велосипедов для тросика в зажиме предусмотрена канавка – проследите при регулировке, чтобы он лег точно в нее, а не был пережат в неправильном положении.

Установка предела хода на самую большую звездочку

Делается все строго по инструкции:

Обратите внимание: в данном случае, если перебрасыватель уже сильно изношен, для облегчения процесса установки/регулировки нужно сместить его рамку по направлению к колесу. Во многих случаях именно такого минимального смещения рамки и не хватает для перебрасывания цепи в нужное положение.

Регулировка натяжителя цепи

Процесс этот простой и даже неопытный велосипедист, далекий от принципа ремонта своего транспортного средства, справится с ним за несколько минут. Что нужно сделать:

Заключение

Прочитав данный материал, вы в полной мере узнали, как установить, настроить и отрегулировать задний переключатель скоростей велосипеда. Не важно, установлен у вас SRAM X5 или Shimano Alivio, 8 или 9 скоростная система, процесс настройки одинаков. Мы рассмотрели два способа регулировки: обычный, и для перекидок с небольшими люфтами. Поверхностно затронули тему ремонта заднего переключателя, а именно как нужно ровнять погнутый петух. Ну и в каких случаях требуется замена задней перекидки. Успехов вам настройке и удачи в поездках.

Винт регулировки натяжения («B-tension»)

В современных переключателях есть два рычага. Первый («A-pivot») располагается ниже и обеспечивает подъем рамки переключателя скоростей наверх, к маленькой звездочке. Второй («B-pivot») обеспечивает движение рамки переключателя в обратном направлении, к большой звездочке. Натяжение пружин у этих рычагов должно быть сбалансировано для обеспечения четкого переключения скоростей.

На большинстве задних переключателей скоростей есть специальный винт (терминология Shimano «B-tension adjuster»), позволяющий настроить натяжение пружины рычага «B». В следствии регулировки этого винта, происходит настройка высоты направляющего ролика (угол наклона цепи от этого ролика к звездочке).

Для настройки, переведите цепь на большую звездочку сзади. Откручивая регулировочный винт против часовой стрелки, ролик поднимается вверх (ближе к звездочке). При этом натяжение цепи увеличивается, а четкость переключения скоростей увеличивается. Будьте внимательны, ролик не должен задевать звезду, оставьте зазор в 5 мм.

Ролики натяжения цепи

На рамке переключателя расположены миниатюрные звездочки – они также нуждаются в периодической очистке от грязи и смазке жидким маслом. Если ролики долго эксплуатируются без надлежащего ухода, то они обязательно начнут заклинивать – цепь по ним будет тереться, подпрыгивать и слетать с задних звездочек.

На рынке недавно появились ролики с карбоновым покрытием снаружи и керамическими подшипниками внутри – производители заявляют, что они будут служить вечно. Специалисты же рекомендуют не тратить свои деньги на эти модные «фишки» — при правильном и регулярном уходе и обычные пластиковые ролики будут служить долго.

Переключатели на руле

Если на руле ломается манетка, то велосипедист это почувствует сразу – натяжение троса моментально ослабевает, так что «диагностировать» проблему просто. Манетка в таком случае подлежит замене, но приобретать дорогие комплектующие опытные велосипедисты не рекомендуют – при правильной эксплуатации таких деталей даже не самое высокое качество проявит себя только с положительной стороны.

Источники информации:
http://www.katushkin.ru/blog/exploitation/message_161422.html
http://bike-all.ru/ustanovka-zadnego-perekljuchatelya/
http://afs.by/kak-postavit-zadniy-pereklyuchatel-skorostey-na-velosiped/
http://sarvelo.ru/ustanovka-zadnego-pereklucatela-na-velosiped-i-ego-zamena-2/
http://bike-all.ru/ustanovka-zadnego-shimano/
http://veloexpert33.ru/velosiped/kak-ustanovit-pereklyuchatel-skorostej-na-velosipede-shimano.html
http://nastoysam.ru/telefony/regulirovka-zadnego-pereklyuchatelya-shimano-na-gornom-velosipede
http://tj-service.ru/velozapchasti/kak-ustanovit-zadnij-pereklyuchatel-skorostej-na-velosipede
http://portalss.ru/remont-i-uhod/tonkaya-nastroyka-zadnego-pereklyuchatelya-skorostey-velosipeda.html
