Как установить воздушный сигнал на авто
Установка воздушного сигнала
В поисках замены штатного сигнала были прослушаны многие варианты, (хотелось низкий тон), но выбор был сделан после очередных диких ситуаций на дорогах:
1. Плавно-тупой и без указателя поворота выезд из правого ряда в левый со скоростью 60 км, когда ты спокойно едешь 120 км.
2. При поворотах на перекрёстках бессмертные пешеходы стоят на дороге в метре от бордюра.
3. Медленно дифелирующие пешеходы через дорогу с телефоном на ухе или в наушниках.
На рынке прикупил вот такую дудку
Коррумпированный сторож из женской бани вынес мне колготки. Подавив в себе жгучее желание примерить женские треники я сконцентрировался на дудочке.
Колготки обязательно надеваем на раструб дудки во избежание попадания всяких насекомых и мусора: мошкары, пуха, голубей.
Полчаса искал штатный сигнал.
Оказался под левой фарой.
Вынув решетку радиатора из бампера, добрался до таблетки.
Графитной смазкой помазал болты.
Контроль уровня относительно кузова и горизонта.
Замазываем все места строительным селиконом.
PS…Если давить на гудок больше трех секунд
сгорает предохранитель 15А
(думаю столько давить не обязательно) поставил 20А, на фа-фа хватит.
Думаю нужно установить реле (пока не знаю как)
Штатный сигнал думаю использовать через кнопку в салоне,
(режим «бабушка проходи пожалуйста»)
Изначально думал дудку завести через кнопку в салон, закрепить на ручку АКП, установить кнопку на полу под левую ногу, но в ситуациях описанных выше пока я её найду она уже не понадобится.
тест режима «Ты кто такой? Давайдосвиданья»:
Установка пневмогудка (очень подробно+много фото)
Ходили мы с товарищем как-то по магазинам, ничего не предвещало беды… Искали то ли уплотнитель на его калину, то ли ещё какую-то мелочь. Внезапно вспомнил, как недавно смотрел, что ребята ставят пневмодудки, и гудят они достойно! Хотел себе такую же, ибо стандартный сигнал тихий, да и так малоприметный. Решил спросить, один пожилой мужик подвёл к своему ларьку и показал огромный выбор гудков. Из них мне больше понравился именно этот.
Толковой инструкции не нашёл, во многих БЖ просто пару фото и схемы, поэтому решил подробно написать как делал сам. Надеюсь, кому-то, кто особо не разбирается и захочет поставить, эта запись будет полезна.
В комплекте были сама дудка, шланг и маленький компрессор. Никаких бумаг, ничего не шло. В том, что произведено в Китае сомнений не было, но цена приемлемая, да и качество тоже (за время сборки ничего не развалилось и работает нормально).
Посмотрев на драйве, да и так бороздя просторы интернета, наткнулся на 2 вида подключения — через реле и от стандартного звонка. Вначале через реле делать не хотел — уж больно сложно всё получалось, но решил всё таки взяться. Прикупил держатель с предохранителем на 30А, нашёл 2 метра медного провода, собрался с духом и начал собирать. Нашёл несколько схем реле, вот некоторые из них:
Я делал по 1 и 2 схеме, они одинаковы, только по разному нарисованы.
Когда со схемой уже определился — начал всё делать.
Сначала снял старый звонок.
А вот, кстати, и новый гудок.
Долго думал, куда же поставить дудку, она то конечно большая, громкая, но вот места занимает тоже немало. Решил это оставить на потом и начал заниматься проводкой.
Со старого сигнала выходили 2 контакта, но в ненужном мне штекере. Штекер аккуратно прорезал, из пластика, путём кое-где подрезал, кое-где подогнул, достал 2 штекера.
Поначалу хотел соединить контакты с помощью строительных переходников, даже обточил и примерил уже.
Дальше приступил к подсоединению этого дела к реле.
Как назло, никаких клемм у меня не нашлось, да и разъёмов тоже, а бампер был уже снят и отступать не хотелось… Поэтому в дело пошли пояльник и термоусадка с изолентой. Начал прикреплять это дело к реле. На «+» от аккумулятора до реле (расстояние небольшое) пустил держатель предохранителя, с его проводом, которого вполне хватило. От «+» и «-» заводского гудка пустил провод в изоляии 2х1,5, отмерил примерно 1,5 метра. От «+» реле пустил провод 1х2,5, предварительно высвободив его из толстой изоляции ( до этого было 2х2,5 в толстой изоляции). Тоже примерно 1,5 метра.
Соединив всё согласно схеме на реле, получилось что-то такое.
На другую сторону держателя предохранителя припаял самодельную силовую клемму, сделанную из крепежа для полок с помощью балгарки и дрели =)
Затем всё это дело замотал кучей изоленты и пустил в пластиковую гофру.
И приступил к соединению компрессора.
Минус решил кинуть на кузов, но клемм не было, поэтому наколхозил ещё одну «клемму» из оставшейся части крепежа.
Раз паяльник был под рукой, то решил отказаться от пластиковых соединителей и тоже спаять провода от заводского звонка, и снова всё в термоусадку.
Рядом с АКБ нашёл место для реле
Перед закреплением компрессора надел на него целлофан из под дудки, дело было уже под утро, ибо пол ночи колупался, поэтому только на утро допёр, что как компрессор через целофан воздух засасывать будет, потом всё исправил и вот результат:
Хотелось бы ещё сказать, что результатом я крайне доволен, гудит как надо. Времени ушло довольно много, начинал вечером, закончил под утро. Правда большая его часть ушла на поиски ключа на 13, который «только что лежал здесь» и различных припоев и термоусадок =)
По поводу подключение через реле… Я не жалею потраченного времени (тем более средств), ибо в процессе подключения столкнулся с проблемой, кинул компрессор на заводские контакты, просто попробовать звучание и проверить работоспособность, спустя пару нажатий сгорел предохранитель. С завода стоял на 10А и он перегорел, это ещё раз мне указало на правильность моего выбора))
Вот видео звучания, хотя весь звук передать так и не получилось, в жизни громче гудит.
Паял всё обычным паяльником, использовал припой с канифолью и паяльный флюс (очень хорошая вещь!).
По цене вышло так:
Пневмогудок — 650р
Держатель с предохранителем — 30р
Реле — лежало в бардачке
Набор термоусадки тоже уже был — 30р
Пластиковая гофра — 20р
Итого всё удовольствие получилось 730р. На мой взгляд они того стоят!
Надеюсь, статья оказалась довольно подробной и информативной, кому-нибудь да поможет!)
F.A.Q. по установке воздушных сигналов (компрессора)
давно хотел установить себе воздушный сигнал, тоесть компрессор и дудку, чтобы сигналил он путем 🙂 а то родные сигналы тише чем на велосипедах… стыдно сигналить в общем 🙂
вот хотел хотел я установить себе компрессор, да все жабеха давила тратить деньги на поку, и вот подвернулся вариант забрать такую вещицу за пару соток, я конечно же сразу и забрал 🙂 сегодня потратил время чтобы установить и сделать фото как это делается… потому что специально смотрел на драйве как делают другие, и увидел что многие делают не правильно, поэтому решил сделать что то типо инструкции 🙂
в общем для установки всего этого нам понадобится сам компрессор, дудки, шланчики для соединения дудок, пара метров провода толстого сечения, и реле 30а.
устанавливать сам компрессор и дудки можно как душе угодно, но желательно в таком месте где меньше будет поподать вода. дудки так же желательно распологать отверстием вниз, под небольшим наклоном, чтобы воде было тяжелее попасть внутрь.
дудки и компрессор соединяем шлангом, мне думается что чем он короче тем лучше. впринципе тут ничего сложного.
подключение питания:
самая распространенная ошибка это подключение компрессора к родным контактам сигнала. многие пишут мол там и так в родной схеме есть реле…
дело тут совсем не в наличии реле. не есть хорошо это по причине того что родной сигнал потребляет гораздо меньший ток, и поэтому провода под него используются очень тонкие. из за этого у людей горят предохранители (это мелочи, а вот если провода спекутся и произойдет КЗ будет гораздо хуже)
в общем для подключения исполюзуем реле на 30а, и толстый провод.
на родные контакты сигнала паяем контакты «мама» (они там и так такие, но маленького размера)
берем наш толстый провод, режем его на 2 части, на один кусок с 2х сторон так же паяем разъм «мама» на другой только с одной стороны. один кусок мы подключаем к аккумулятору, второй конец его подключаем на 30 контакт реле. второй кусок цепляем на 87 контакт реле и на +нашего компрессора.
контакты которые у нас родные на сигнал мы цепляем на 85 и 86 контакты реле.
на компрессор нам осталось подключить только «-«, его можно взять с кузова автомобиля, или протянуть еще один провод с минусовой клемы аккумулятора (как я и сделал)
кстати провод который у нас + от аккума идет я сделал в гофру(чего и вам советую), чтобы мало ли нигде не перетерся и не закоротил на кузов… ну и все разъемчики «мамы» желательно тоже заизолировать кембриками, ведь не всегда на улице сухая погода…
ну вот вроде бы и все, реле кстати желательно завернуть в целофановый пакетик, и разместить так чтобы на него не попадала вода, а еслипопадет чтобы стекала.
вроде все рассказал, кому что не ясно спрашивайте, кому все ясно тоже пишите 😀
не забываем жать кнопку внизу, вам не сложно, мне приятно 🙂
PS. по просьбе добавил схему подключения через тумблер, для переключения штатный сигнал/компрессор
Лада 2112 2006, 100 л. с. — аксессуары
Машины в продаже
Комментарии 187
Родное реле надо уберать?
Клаксон от штатной кнопки на руле работать будет?
подскажите, как имея компрессор с несколькими отверстиями соединить их в одну трубку чтобы ровно звучало и будет ли звучание громче чем два красных компрессора
привет. Имеется такой пневмосигнал 3-х рожковый. Подключал без реле, ибо достался Б\У. Проблем никаких нет. но вот он играет мелодией, как во французских фильмах у жандармерии). Как сделать что бы сигнал был одиночный?
Ребят помогите, у меня такая проблема компрессор долго набирает воздух, около 3 секунд, только потом все работает, что может быть? Из-за тонких проводов может быть такое?заранее спасибо))
Спасибо! Такой же сигнал у меня. буду ставить завтра. а родной придётся выкинуть
Подскажите друзья, сняли с 10ки такой же компрессор только с одним выходом воздуха, щас подключил на другую машину подсоединил отдельно плюс минус через предохранитель 10а как подключаю начинает искрить на акб и сам компрессор ко рабоиае, что это может быть? Вроде когда снимали он работал
Подскажи пожалуйста ты на 4 выхода подключил только две дудки?!
Да, соединил 4 выхода в 2, трубочками с тройниками и все. А вообще можно просто закрыть 2 выхода, будет то же самое я думаю
Да вот думаю как луче поступить заткнуть или тройники пустить! В теории одинаково должно быть
Вот и я сначало тройники поставил, а потом только подумал что диаметр то трубки по которой дойдёт воздух до компрессора одинаков, поэтому бесполезны эти тройники. Скорее даже с ними хуже, потому что длина трубки будет больше, а чем короче трубка от компрессора до дудки тем лучше
надо теперь придумать как цывильно заглушить эти дырочки
Привет)какое сечение провода у тебя?
Привет, сечение уже не вспомню там сколько квадрат, но это у меня оставались провода для подключения усилителя насколько я помню. А вообще там такие сварочные не нужны, квадрата 2,5 будет более чем достаточно я думаю 🙂 в обычном электро магазине купить можно
Привет)У меня такой вопрос:подключил все по схеме, сигналка не работает, а только щелкает реле, но если завести машину, то сигналла работает нормально и достаточно громко, не пойму, в чём причина?
привет, то что реле щелкает это уже пол дела 🙂 значит управляющий сигнал на реле есть. не приходит питание на сам компрессор рас не гудит он. если подключил все по схеме, я про питание самого компрессора- плюс на аккумулятор через реле, а минус на кузов авто. значит плюс не приходить не может, а цепь все таки не замкнута, значит нет минуса. если когда выключено зажигание нет сигнала, значит при выключеном зажигании каким то образом рвется цепь минуса от аккумулятора на кузов. по крайней мере я только такой вариант придумал. выход из ситуайии прост, подключить минус от компрессора не на кузов авто, а арямо на клему минусовую аккумулятора. как то так 🙂
Привет у меня вопрос некоторые плюс от акб на 87 кидают, на компрессор 30 и все работает.Как правильней?
Установка воздушного сигнала
Буквально все свои машины подвергал модернизации звукового сигнала на первых машинах подбирал более громкие электрические сигналы с приобретением Делики возникла идея купить и установить воздушный сигнал что и было сделано но немного ни подрасчитал свои силы и купил слишком большой сигнал
поставить его некуда было да и если его установить то как запитать?! Компрессора способного его раскачать не было посему этот девайс так и волялся что я только ни придумывал чтоб его запитать даже купил маленький кислородный баллон и редуктор к нему но заправка баллона напрягала. И вот уже после покупки третьей делики нашел в магазине в то время новинку компрессор «Агрессор» с ресивером на 8 литров были и меньше объемом но я как всегда взял побольше (ну люблю я все большое) установив его в багажном отсеке

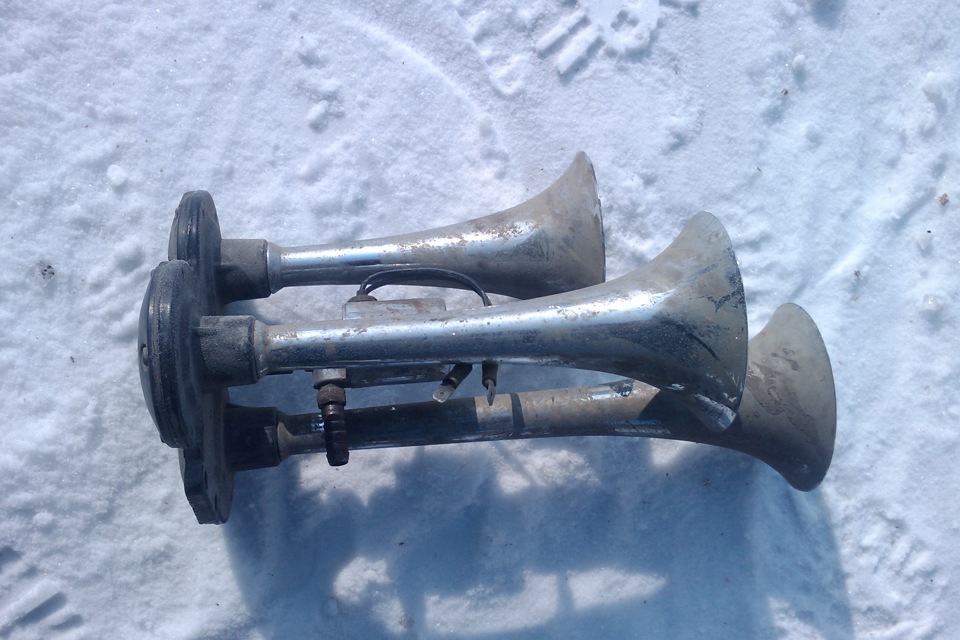

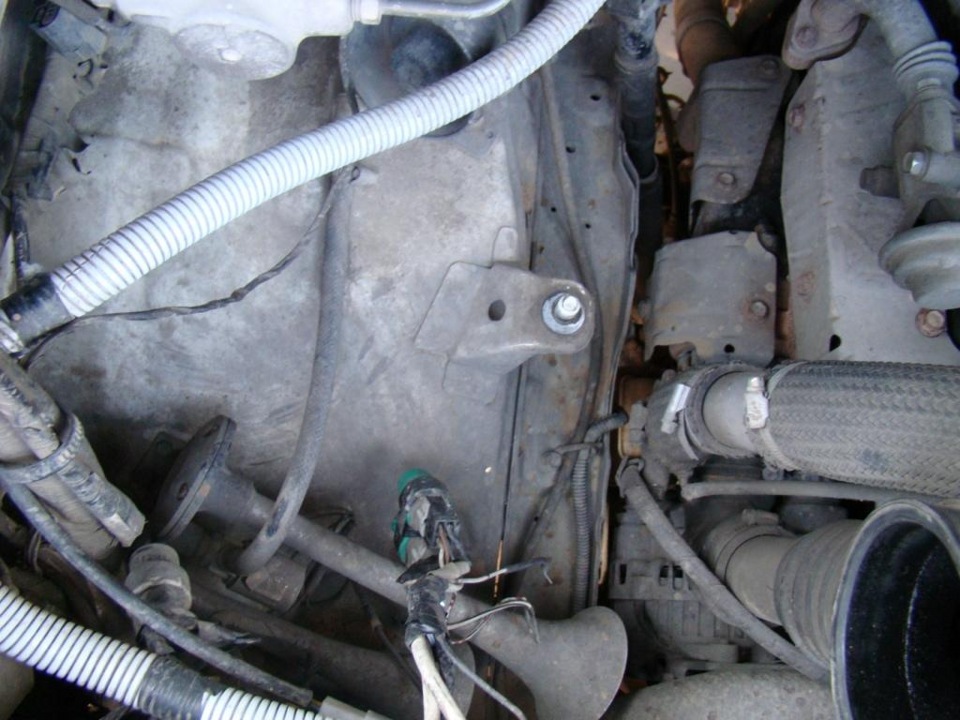

провел через весь салон шланг в моторном отсеке под «кастрюлей» воздушного фильтра установил сигнал сначала трехдудковый

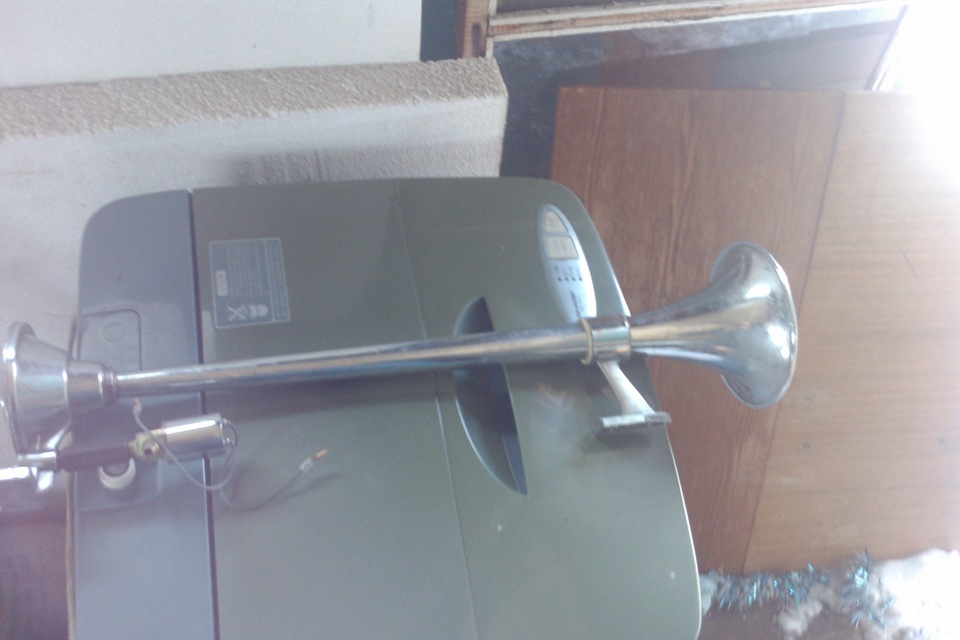

а потом нашел двухдудковый на нем и остановился пока.
Управление компрессором сделал из салона
для чего были прокинуты силовые провода от аккумулятора до компрессора через дополнительное реле

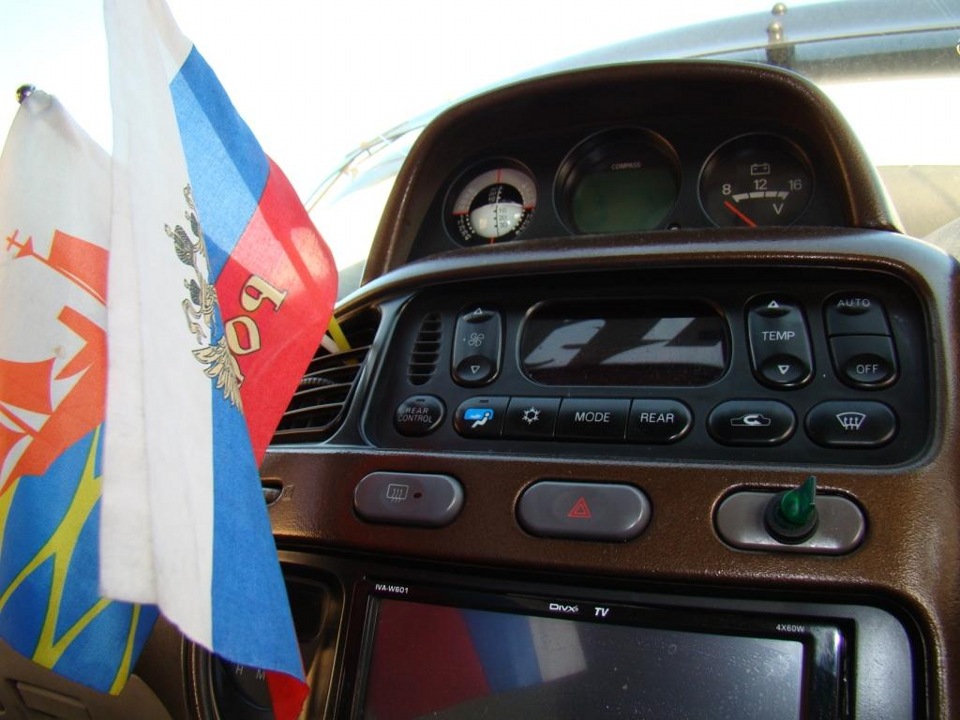

которое управляется тумблером на панели. Звук получился отличный теперь неродивые водЯтлы и пешеходы сначала удаляются с проезжей части а потом осматриваются по сторона кто же там едит 🙂
В планах дополнительно установить паравозный цельночугунный тифон на 11 кг веса запитаю его отдельно на тумблерок но это в планах на будущее.
В дополнение хочу отметить что компрессор оснащен двумя быстроразьемными соединениями на один я на постоянку запитал сигнал а вот ко второму по необходимости подключаю специально приобретенный для этого пружинный шланг длиной 15 метров для подкачки колес
Пневмосигнал 🎺 Подробная установка через реле.
Стрельнуло мне поставить пневмосигнал. Ни разу не ставил себе такие вещи😅 Ну сказано-сделано. Купил значит такой сигнал за 800 ₽.
Установил все к заводской проводке, поездил пару дней и понял, что так не пойдет. Нет, я не боялся, что сгорит проводка, да и звука я думаю было достаточно, просто при нажатии сигнала с включенными противотуманками (даже без ближнего света) свет прилично затухал. Я тут же подумал, что нужно купить реле и делать через него.
Купил реле на 30А, фишку для него, акустический кабель 2×2,5мм 2 метра (хватит и одного), черную гофру 16мм. Мужики, гофру покупайте в стройдворах или в строительных магазинах. Для сравнения 16мм гофра в Мегастрое 10м=107₽, а в автомагазине 10мм гофра 1м=50₽. В 5 раз дороже.
Итак, все соединения я старался делать из цельных проводов, а не соединяя друг с другом 100500 раз. Выковыривал разьемы со старой проводки от жигулей и зажимал на новый акустический кабель.
В фишке под реле я вытащил все провода и вместо них поставил так же 2 акустических кабеля и 2 провода от заводской проводки.
На плюсовую клемму аккумулятора кинул провод, который идет на плюс реле ( соответсвенно врезал предохранитель на 15А).
Массу для компрессора взял с кузова от крепления фары.
Для дудки сделал пластину из оцинковки длиной 11,5 и шириной 2,5мм.
Вторая пластина заводская, но просверлено еще одно отверстие под основное крепление дудки.
Третья пластина для компрессора 9,5 мм тоже на 2,5мм.
К последней прикручено реле. Все соединения проводов изолировал термоусадкой. И всё это дело в гофру. На + и — компрессора одел пластиковые фишки (тоже от проводки жигулей) и соответсвенно изолировал.
Стало гораздо лучше, изменения света при нажатии сигнал практически не заметно. Сигналом очень доволен!;) Выход дудки наклонен вниз, чтобы вода там не задерживалась. Верхняя накладка на решетку радиатора ставиться без проблем.
