Как установить видеорегистратор на автомобиль 70 mai
Установка видеорегистратора 70mai A500 Dash Cam Pro + с камерой заднего вида
Выходные провел активно занимаясь машиной.
Установку видеорегистратора решил выделить в отдельную тему.
К установке регистратора подтолкнули несколько событий, вот одно из них ТУТ, также был на дороге так себе момент, мужик в пробке то ли специально, то ли по ошибке включил заднюю скорость и остановился в паре см от бампера и если бы он врезался, то доказать свою невиновность без видеозаписи было бы проблематично.
Регистратор хотел максимально незаметный, т.к. лет 5 назад припарковался на 5 минут днем возле дома, но не успел подняться — разбили стекло и украли оставленный простенький регистратор.
Еще хотел, что бы у регистратора была вторая камера и GPS. Насколько нужна запись происходящего позади авто, а также координаты записи не знаю, но очень «требовался» такой функционал.
На «рынке регистраторов» под мои пожелания подошёл 70mai A500 Dash Cam Pro + заказал его на всем известном китайском сайте, выбрал экспресс доставку + активировал купон на скидку.
Для записи видео решил купить карту самостоятельно, т.к. судя по отзывам, китайцы кладут в комплект с видеорегистратором карту sandisk 64 Gb за 950 руб, что на мой взгляд мало и дорого. Исходя из качества/объема записи решил, что надо использовать носитель с объемом памяти в 128 Gb.
В итоге купил:
Видеорегистратор 70mai A500 Dash Cam Pro + с камерой заднего вида 5 680,58 руб.
Заказан 29.05.2021, получен 10.06.2021
Карта памяти Samsung EVO Plus 128 Gb 1 212,95 руб.
Заказана 29.05.2021, получена 14.06.2021
Установка заняла где-то час/полтора.
Сократить время на установки и заметно ее облегчить мне помогло то обстоятельство, что к купленному мною у G-SS фотохромному зеркалу заднего вида был подключен USB разъем, к которому я присоединил питание регистратора.
Регистратор установил чуть левее кронштейна зеркала заднего вида.
«Лишние» провода смотал и оставил в районе плафона.
Вторую камеру приклеил к стеклу 5-й двери, в зеркале она видна, но обзору не мешает.
Провод до второй камеры тянул по потолку по правой стороне, обмотав его «мохнатой» изолентой.
Переход в 5-ю дверь сделал через штатное отверстие вместе со шлангом омывателя.
С настройками пока особо не разбирался. Главное пишет и просматривать видео можно с телефона.
выбором доволен. Считаю, что деньги потратил не зря.
🔌 Xiaomi (70 mai) Dash Cam Pro/скрытая установка видеорегистратора
И снова я приветствую в своем БЖ подписчиков и будущих подписчиков 😂
Прошло 2 месяца с того момента как я все таки созрел и смог купить себе регистратор. До этого я купил их всем вокруг и раздарил на праздники. Наконец-то заказал себе, но волей случая он пошел в машину отца, а я опять остался без регистратора. А это, я Вам скажу вещь очень даже необходимая на наших дорогах. И с очередного подхода к этому вопросу, я все таки смог обзавестись данным девайсом.
Выбор мой остановился на Xiaomi DashCam Pro или как правильно 70 Mai Dash Cam pro. Являюсь обладателем уже третьего регистратора из бюджетного сегмента, выпущенного этой компанией и пока что я не могу сказать ничего плохого про регистраторы от данной компании.
Сразу скину отличный обзор регистратора, если кому интересно глянуть детальнее.
Так вот приклеил я его на стекло, вставил провод в прикуриватель, и катался не обращая на него внимания. Но в один момент провод стал уж очень бесить, а местные сервисы которым можно доверить автомобиль были заняты и не особо хотели браться за установку, да еще и с моими требованиями. И я решился что протяну проводку сам и сделаю все так, как мне нравится, с душой так сказать)
Начал я с того, что разобрал оригинальную зарядку от регистратора
Аккуратненько подпаял проводки к плате, чтобы не плодить разветвители и прочее барахло за торпедой.
И отложил на следующий день, ибо подключаться к проводке было абсолютно нечем. Я забыл про пины и переходник под предохранитель.
На следующий день, на местном авторынке, купил такую приблуду и решил делать с помощью нее, тем более отзывов плохих про такой способ я не встречал.
Но заглянув к товарищу за тряпчаной изолентой, у него обнаружились оригинальные пины N90732603. И мне захотелось сделать все прям максимально круто. Психанул и взял парочку. На всякий случай, подумав о том, что руки вроде и ровные, но пин запороть очень легко)
Обжал пин и клемму на провода от платы питания.
Скрытая установка видеорегистратора 70mai Dash Cam 1S Midrive D06
Всем привет!

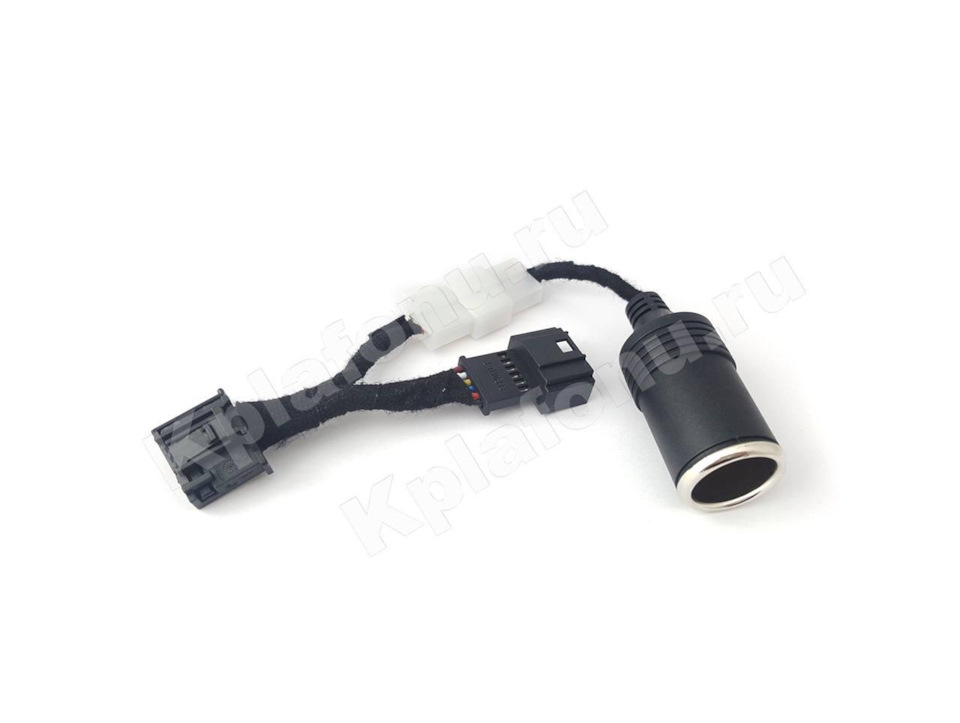

В апреле был приобретен регистратор 70mai Dash Cam 1S Midrive D06 и решился я скрыто питание к нему подвести. Скрыто, в смысле, чтобы провод не болтался от зеркала к прикуривателю. Еще года полтора-два назад, заказывал на Киа Рио адаптер к потолочному плафону для регистратора и, за компанию, заказал на Октавию. Адаптеры брал на этом сайте.
Принцип работы прост — в разрыв штатной проводки внедряется часть с «ответвлением» на прикуриватель, куда и подключается видеорегистратор.
На Рио сразу был установлен регистратор и все эти полтора-два года всё работает как задумывалось. С Октавией вышло поинтереснее.
Установка №1 была простой. Последовательность действий:
— снял потолочный плафон
— вставил адаптер в разрыв штатной проводки
— проволочкой протянул провод под лобовое стекло
— повесил регистратор
Для снятия центрального плафона руководствовался этой записью. Ничего сложного — 4 винта Torx, кажется, под 20-й размер ключа.
И все хорошо, но через 3-4 дня начала срабатывать самопроизвольно штатная охранная система автомобиля.
Предположив, наличие скрытого маяка (у которого сдох личный аккумулятор), мысленно подготовился ехать на диагностику, но для начала отключил провод от регистратора — и всё прошло.
Далее нашел несколько записей с такими же симптомами, как у меня, где у людей срабатывает сигнализация при подключении к плафону.
Выход — заказ правильного шнура питания регистратора с Али к блоку предохранителей.
Правильный шнур пришел за две недели и был внедрён на прошлых выходных.
Последовательность действия такая:
— снимаем потолочный плафон подсветки (4 Torx и куча защелок)
— снимаем обшивку передней левой стойки крыши (просто клипсы на отрыв)
— снимаем боковушку передней панели (две клипсы)
— снимаем вещевой ящичек под левой коленкой водителя (сжать сбоку, сдвинуть сверху в сторону, вытащить из нижних пазов)
— снять с верхней части уплотнитель двери водительского проема (опционально, мне было так удобнее)
Видеорегистратор 70mai Dash Cam и его установка
Присмотрел и заказал себе на алиэкспрессе видеорегистратор 70mai Dash Cam. Отправка была со склада в Москве, поэтому получил через 5 дней после оформления заказа (сам звонил в транспортную компанию и просил привезти в удобный мне пункт самовывоза, курьером было бы намного дольше, т.к. служба перегружена перед новогодними праздниками). Взял сразу русифицированную версию. Вчера вечером получил, а сегодня утром установил его в автомобиль.
Также заказан кронштейн для этого регистратора для крепления на салонное зеркало, который будет позволять поворачивать камеру, но он едет из Китая, и ожидаемое время прибытия — конец января или начало февраля, а еще я не уверен, что он меня устроит, поэтому не стал его ждать и пока что установил предусмотренным производителем методом.
UPD: Замеченные проблемы
За 2 недели пользования регистратором 70mai dash cam обнаружил неприятную особенность: при включении на морозе он не может прочитать карточку, оповещая об этом красным светом и голосом «пожалуйста, отформатируйте карту». Пока грею машину, я включаю обдув на стекло, и через несколько минут перезагружаю регистратор через кнопку, после перезагрузки он работает нормально. Важно не забывать об этом, чтобы не остаться без записей, когда они могут пригодиться.
Провод заправил сверху между обивкой и лобовым стеклом до стойки, затем через стойку также заправил между обшивкой и пластиковой вставкой и пустил под резиновый уплотнитель.
Очень пригодилась пластиковая лопатка, которую продавец заботливо положил в посылку вместе с регистратором. Под резиновым уплотнителем пустил провод вниз до торпедо, там снял боковую крышку и убрал провод внутрь.
Установка и монтаж проводки под видерегистратор Xiaomi 70mai Dash Cam
Всем читателям искреннего приветствия и богатейшего здоровья в наше нелегкое время!
На прошлой неделе удалось изолироваться в своей любимой деревне в Ярославской области — где просто благодать по сравнению с житьем в столице в нынешнее «вирусное» время…
Давно у меня уже по служебной необходимости болтается в машине регик Xiaomi 70mai (брал еще осенью тысячи за 3 что ли, исключительно работы для). Соответственно подключался он просто кабелем от гнезда прикуривателя снизу вверх, что сильно меня бесило и я его из-за этого и не использовал.
А тут самоизоляция, деревня, теплый денег + заранее купленный на Али провод с доп. розеткой прикуривателя = приступаем к монтажу и прокладке кабеля по «феншую».
Я в этом деле не первопроходец, естественно пользовался давно проторенными дорожками драйвовчан:)
Мой исходник — спасибо Ивану за подробную инструкцию))
Я конечно осенью пытался эту процедуру провести платно в сервисах Мск — но ценник, ребята, крайне не гуманен — все хотят порядка 4-5 к за данную процедуру, за что и были посланы с их расценками.
Сильно расписывать процедуру не буду, она в целом в исходнике есть (ссылка выше).
Мое отличие в том, что я не паялся в проводку, а «закусился» туда обычными клеммами ЗМ, которые неплохо освоил во время ремонта в квартире при прокладке светодиодного освещения с кучей ответвлений на каждый ящик от основной магистрали. От ремонта они у меня и остались, и конечно же пригодились в колхозе такого чудесного авто, как Вольво)))

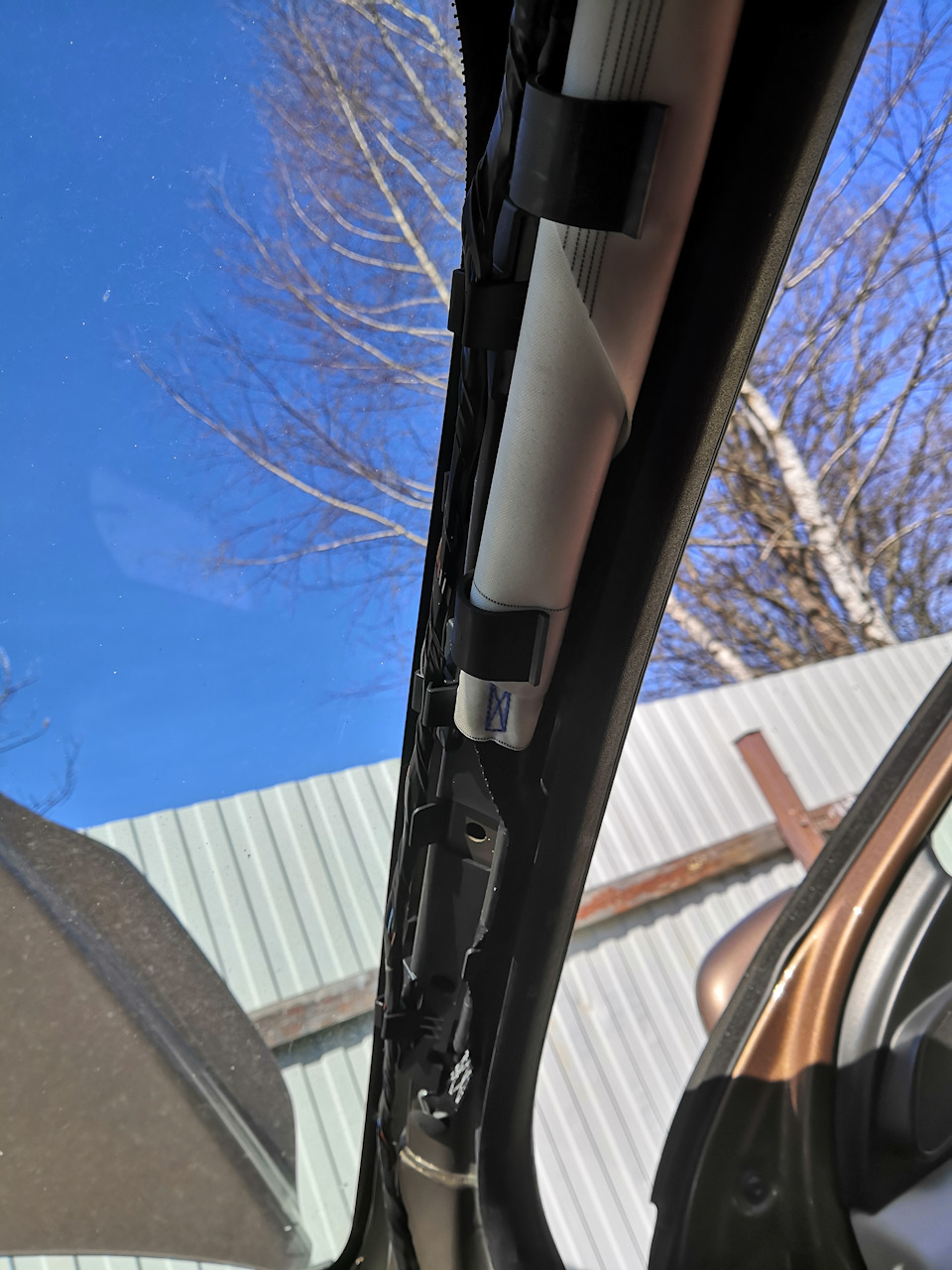

Итак, сперва разбираем правую стойку, у меня на первом же шаге произошла поломка «усика» заглушки подушки безопасности, за которой «болт на 8» сидит и держит эту самую накладку. Сразу скажу, это единственный «блин комом» из всей мой инсталляции:)

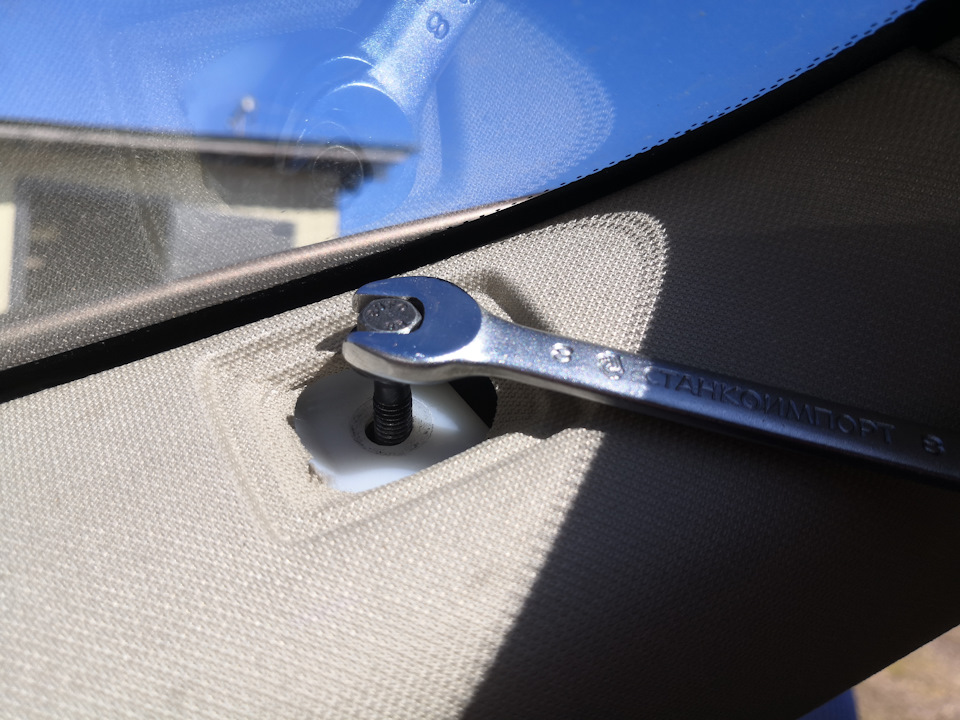

Отворачиваем болт на 8 (крутить придется минуты 2 рожковым ключом — шаг резьбы мелкий, болт длинный…)
Далее ручками аккуратно начинаем тянуть и отщелкивать накладку. Здесь все прошло ровно, без эксцессов.

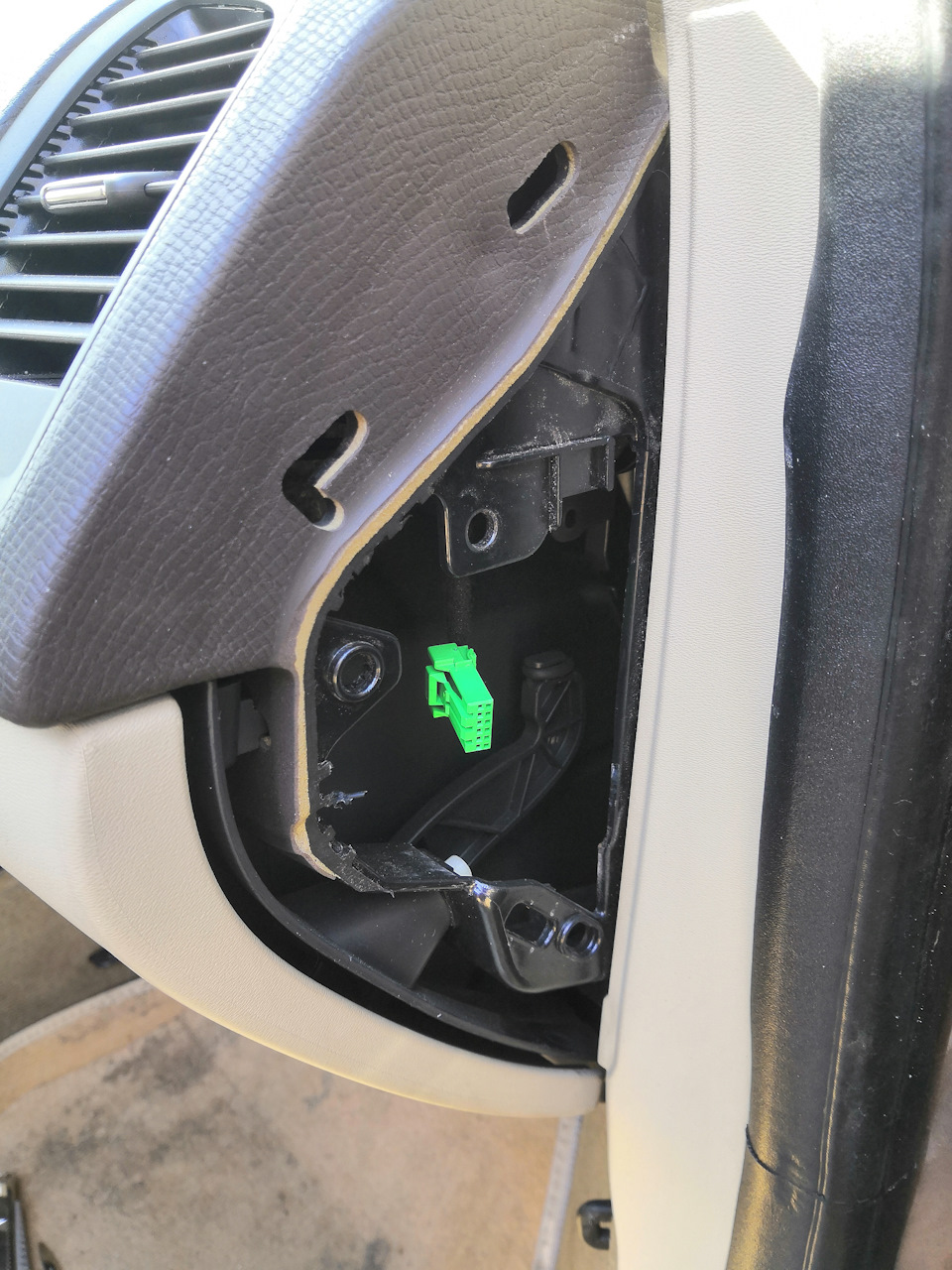

Далее легко подцепив пластиковым съемником торцевую крышку торпедо, снимаем и ее — здесь вообще все легко, отщелкиваем клемму замка подушки пассажира и все.

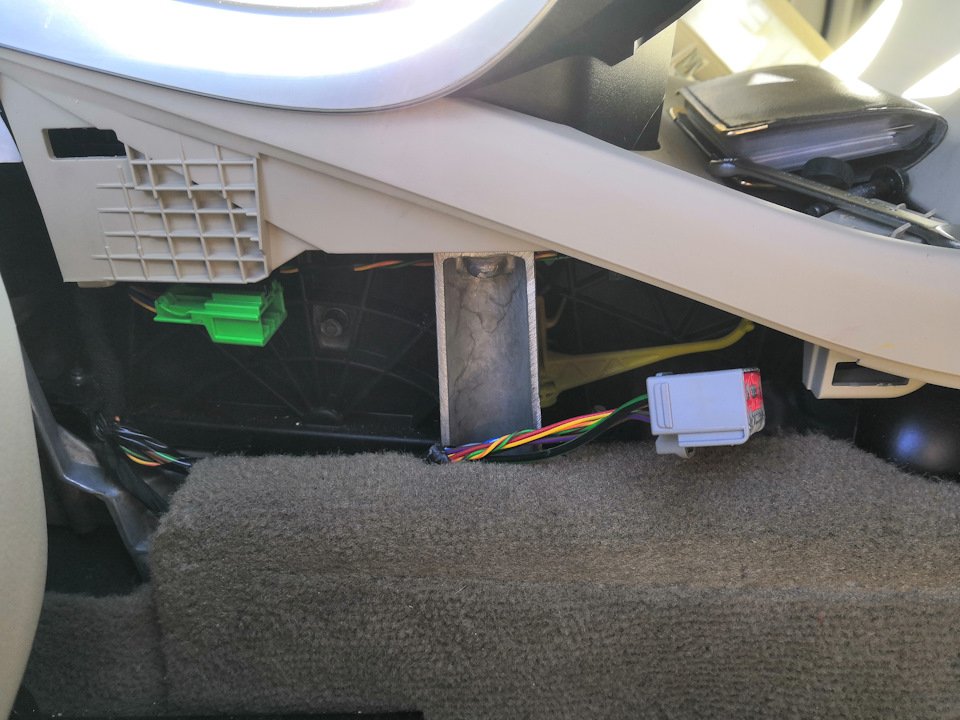

Далее снимаем правую накладку тоннеля, начиная отщелкивать ее руками/пальцами с правой стороны, из-под ног пассажира. Здесь тоже все у меня все гладко прошло.
В целом можно было начать с этой накладки, потом завозиться с подключением в проводку и далее уже снимать первые две накладки. Но уж коли взял исходный бортжурнал, то шел по тем шагам:)
Итак, дальше само подключение к цепи прикуривателя.

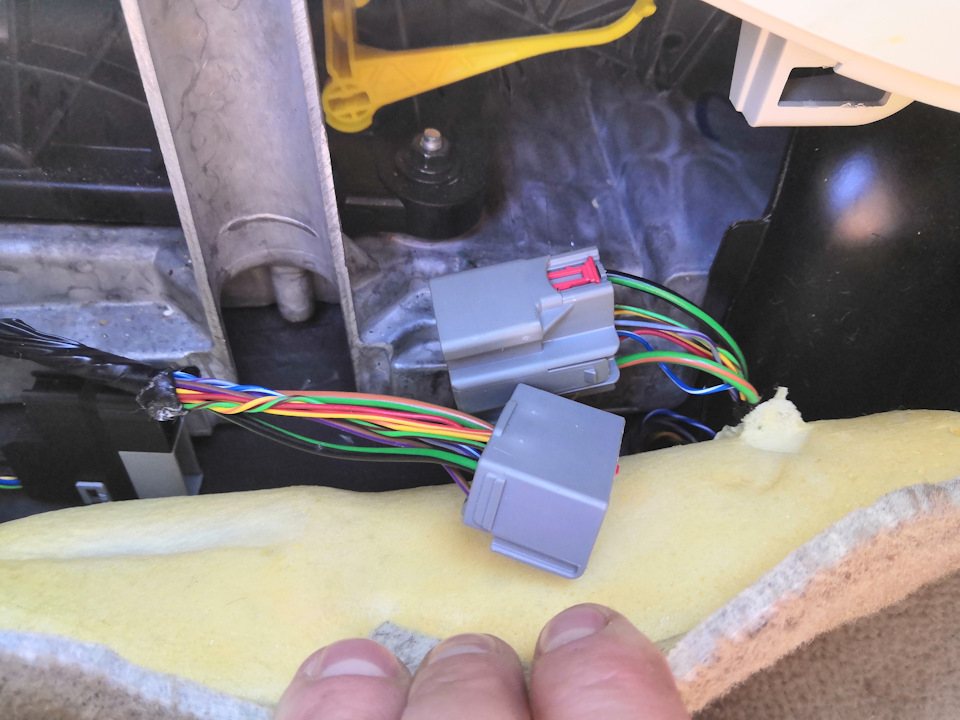

Как уже писали первопроходцы — «плюс» это оранжево-зеленый, «минус» — это черно-зеленый.

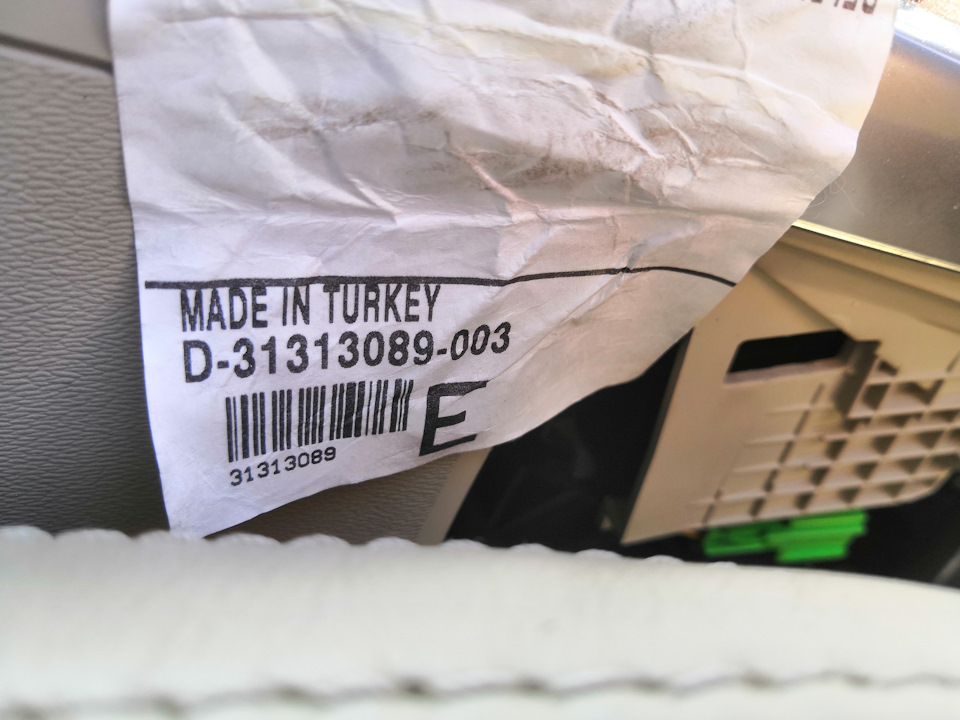

Зачищаем от штатной изоляции (жгут сделан в Турции, о чем нам свидетельствует бумажка на нем).

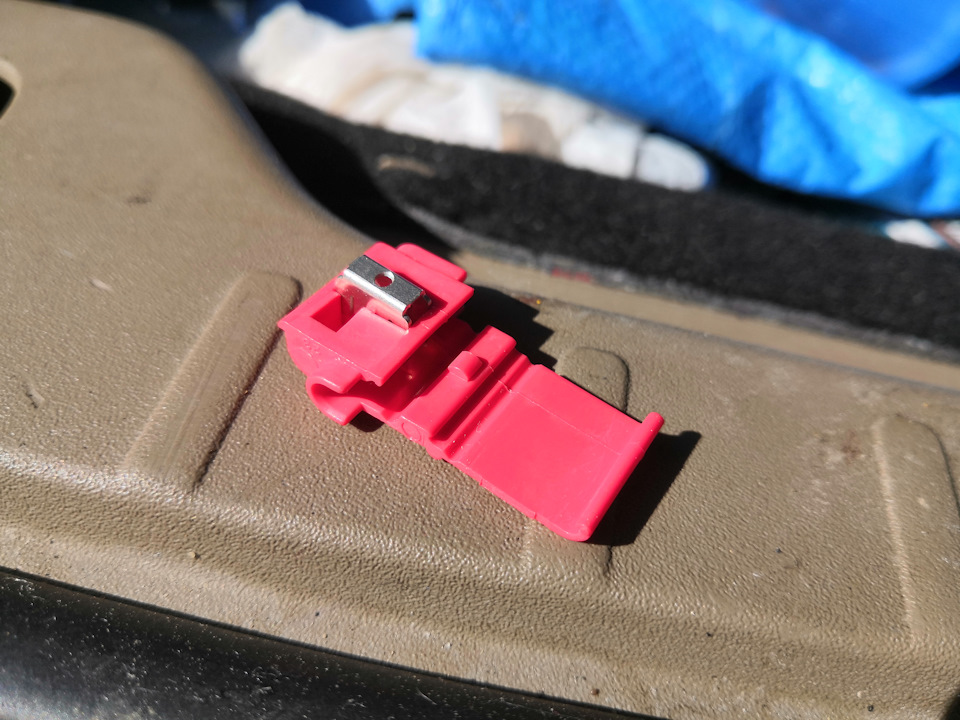

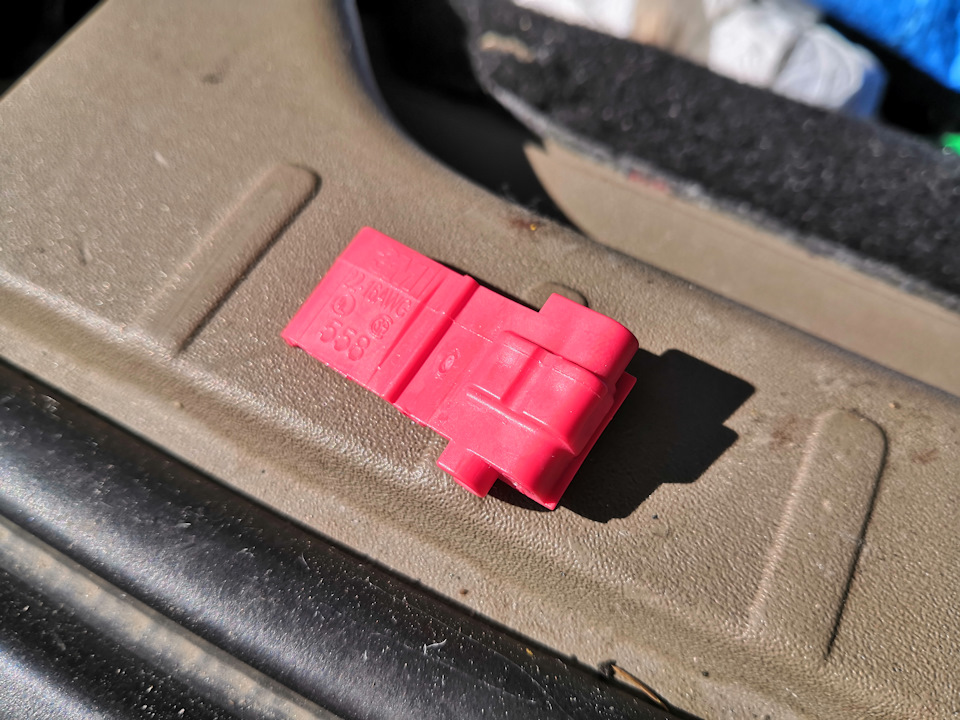

Далее «врезаемся» в проводку имеющимися клеммами ЗМ 558 серии.
Я перед монтажом скидывал «+» клемму аккумулятора на всякий случай, чтоб потом ошибки не поймать.
На клеммы подсаживаем плюс и минус заранее купленного на Али шнурка с гнездом «мамой» прикуривателя — покупал за 100 р.
