Как установить в lada granta магнитолу машине
Пошаговая установка магнитолы Лада Гранта: как поставить самому в стандарт, норму и люкс
Гранта в комплектации Стандарт и Норма идет с завода без магнитолы. АвтоВаз сделал все, чтобы упростить процесс ее установки: протянул провода питания и акустики, установил антенну и кинул провод в салон. Осталось лишь воткнуть динамики и головное устройство. Рассмотрим, как происходит установка магнитолы Лада Гранта.
Установка 1 din магнитолы в Гранту стандарт и норма
Что нужно для установки магнитолы в ВАЗ 2190:
Аббревиатуры и обозначения в тексте:
Пошаговая инструкция по установке головного устройства

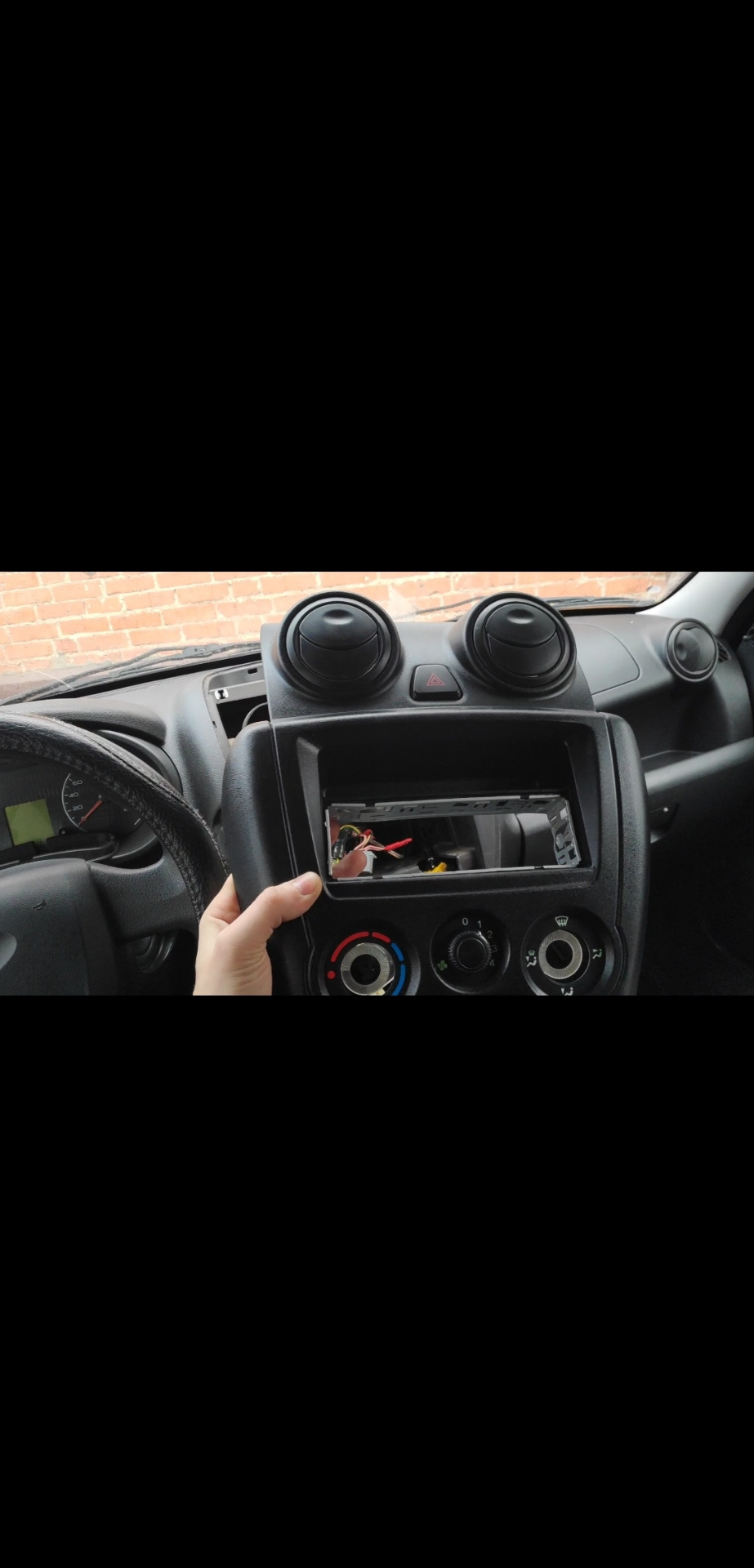

Шаг 1. С помощью плоской отвертки демонтируем пластиковую заглушку места магнитолы. Для этого аккуратно поддеваем ее по краям и тянем на себя.
Заглушка места для магнитолы, установленная с завода.
Шаг 2. С обратной стороны заглушки есть крепление для разъемов ISO. Там две колодки: питание музыки и провода на динамики.
Шаг 3. Если нужно, подключите к ISO переходник для вашей магнитолы. Обычно он идет в комплекте.
Если переходник не нужен, переходим к шагу 4.
Если для акустики нужен переходник, он идет в комплекте. Пример на картинке.
Шаг 4. Снимаем бардачок. Придерживая зажимы для бардачка в верхнем положении, с усилием опускаем бардачок вниз.
Преодолевая сопротивление, тянем крышку на себя – бардачок снят.
Снять перчаточный ящик на Гранте просто, когда знаешь, где находятся его фиксаторы.
Шаг 5. Лезем с фонариком под панель в районе ног переднего правого пассажира. За войлоком сверху находим толстый черный провод – на его конце штекер заводской антенны.
Протягиваем штекер к месту установки магнитолы.
Здесь ищем провод антенны.
Шаг 6. Устанавливаем металлические салазки для магнитолы. Отверткой загибаем крепления салазок сверху и снизу для надежности крепления.
Эти крепежи фиксируют салазки в проеме панели.
Шаг 7. Подсоединяем разъемы питания, динамиков, антенны к магнитоле. Вставляем ее в салазки до конца. Крепим декоративную пластиковую рамку.
Что делать, если длины проводов и антенны не хватает
Чтобы обойтись без удлинения проводов, придется помучиться:
Минусы метода: тратим много времени, процесс муторный и неудобный. Наверняка обдерем запястье.
Плюс: не нужно наращивать провода, которые затем будут мешать установке ГУ, упираясь в заднюю стенку.
Если магнитола болтается в салазках и дребезжит
Бывает, акустика слабо держится в салазках, хотя те сидят крепко. Решаем проблему:
Демонтаж штатной магнитолы в Гранте люкс
Отличие гранты люксовой комплектации: установленная с завода ММС (мультимедийная система). Это устройство на 2 din.
Чтобы снять штатную акустику гранты:
Подробно все описано в видео:
Замена штатной ММС в Гранте
Процесс – после снятия акустики ставим новую систему.
Сложности: возможно, придется допилить крепления новой системы под ВАЗовские. Плюс нужна правильная рамка. Заводская рамка ММС может не подойти.
Купили новую магнитолу на 2 din размером, но нет рамки в продаже? Можно сделать самому. Пример по ссылке.
Как поставить 2 din в гранту норма или стандарт
Здесь все сложнее. Нужно:
Размеры магнитолы для установки в Ладу Гранту
Стандартный размер 1 дин устройства для установки не более 178*50 мм.
Размер 2 дин ГУ: 178*100 мм. Для установки потребуется доработать внутреннее пространство. По отзывам можно поставить ММС размером 178*120*100 мм.
Вместо итога
установка штатной ММС с гранты люкс в гранту норма
Разбираем панель, держится только на защелках, без саморезов
Забираем все нужное со старой панели
Устанавливаем на новую

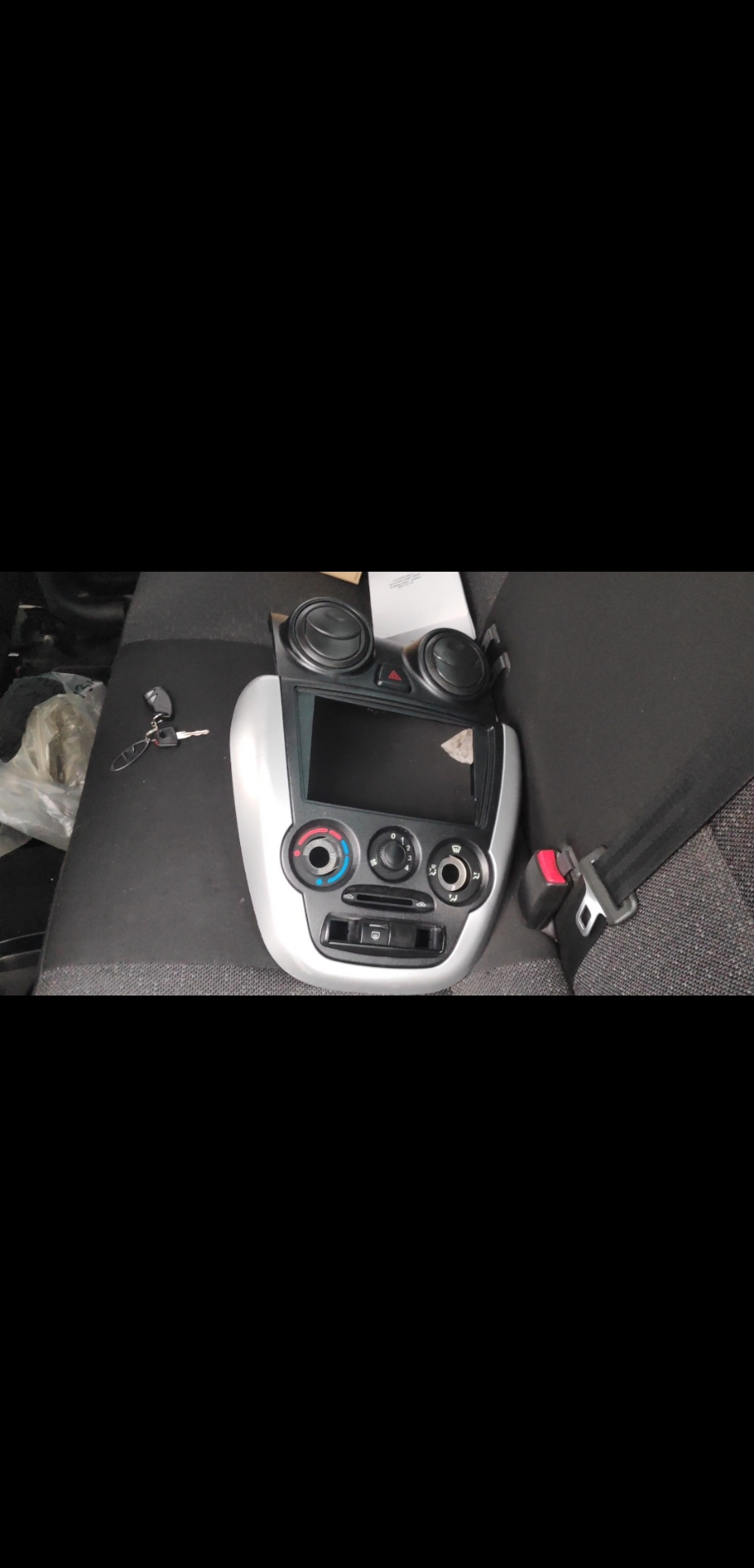

Люксовая панель немного иная и состоит из двух частей, центральной черной и крашеной окантовки. Так вот центральная черная крепится помимо защелок еще и на четырех саморезах…поэтому покупаем четыре таких комплекта.
И устанавливаем как показано на рисунке
Прикручиваем саморезами центральную черную часть не забывя про верхние защелки
Устанавливаем на защелки крашеную наружнюю часть, возвращаем кнопки, у кого есть БК ШТАТ, можно и его перенести на центральную часть, благо в люксовой панели место под четыре кнопки.
Подключаем ММС и выводим шнур USB в бардачек.
Проверяем работоспособность. Качество звука точно не хуже чем у бывшего Pioneer MVH-150UI. С телефоном соединился с первого раза. Видео воспроизводит без тормозов (правда это после конвертации в параметры которые рекомендуют на гранта-клубе).
Установка 2din магнитолы в Гранту
Всем читателям моего БЖ пламенный привет! Вот и настал этот долгожданный для меня момент, с прошлого года собирал все комплектующие и все никак, то времени, то погоды не было, а иногда просто одолевала лень. И вот настали весенние праздничные дни, поборов в себе лень, я отправился в гараж к приятелю.
И так, что для этих целей сделал и приобрел заранее:
1) 2din магнитола
2)Консоль 2дин- 21900532601420
3)Подкова-21900532603200
4)Заглушки кнопок-21700371060400-2шт
Подкова была сразу же перекрашена баллончиком inRAL «Красный огонь» под стиль моего салона.

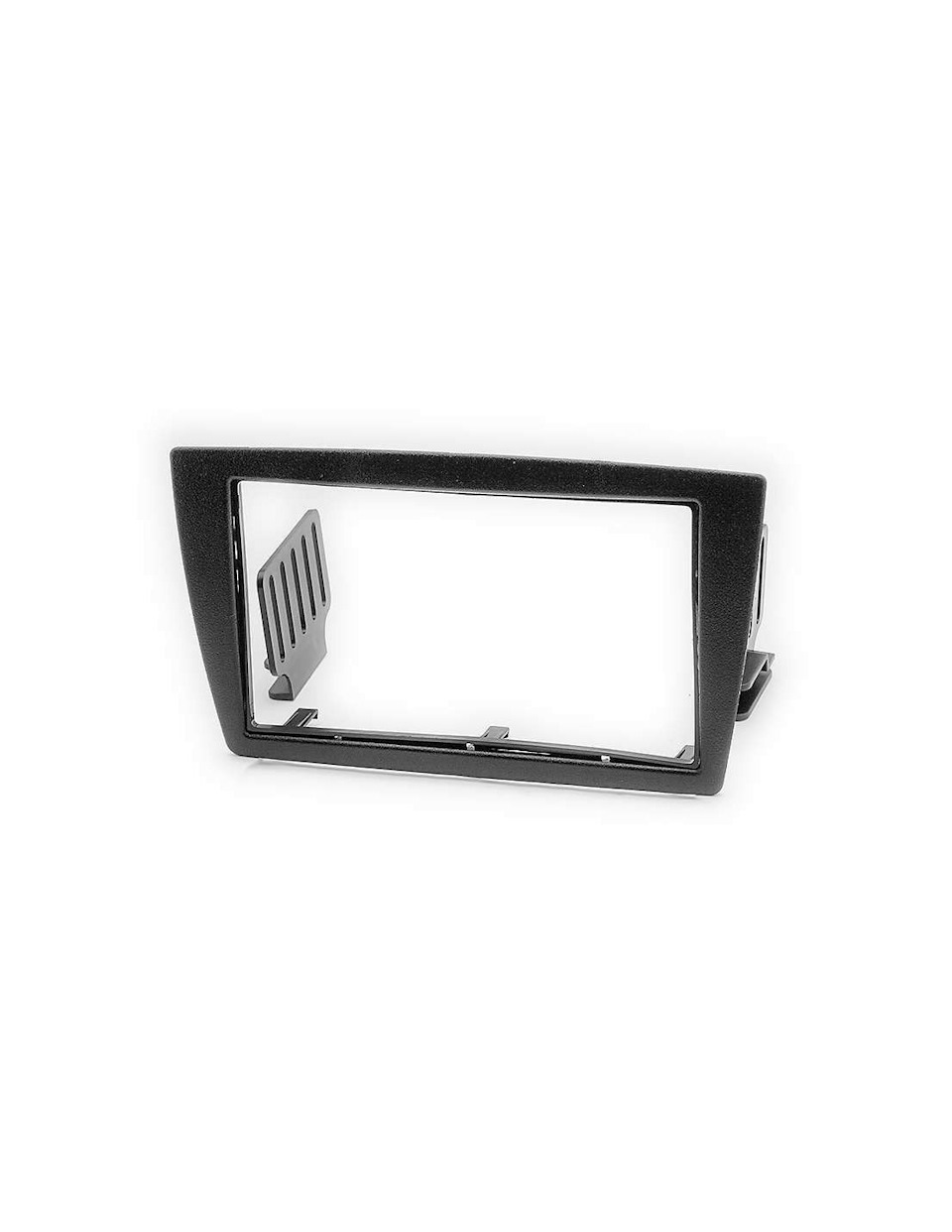

5)Переходная рамка для 2дин магнитолы-покупал по объявлению-800р
7)Усилитель TDA7560, предварительно он был впаян взамен TDA7388.
8) Любое четырехконтактное реле, в моем случае Hella, нашлось бесплатно в закромах.
9) Гайка пружинная, для установки консоли 2дин-21010810913700-4шт.
Всем давно известно, что на замке зажигания Гранты отсутствует положение АСС и люди начинают мастырить всякие доп.кнопки и микрики, что очень сильно создает неудобства при эксплуатации, по крайней мере, лично мне. Решено было делать через блок сигнализации, удобно, мафон будет отключаться при постановке на охрану и наоборот. Для этого снимаем щиток приборов, чтобы добраться до блока сигнализации. Сняв щиток увидел такую картину…
Ооо, так тут без пузыря не разобраться! Так как не пью, прибегаем к помощи схемы сигнализации Tamahawk TW-9010. Путем изучения схемы и прозвонки тестером, я обнаружил черно белый провод, с появляющимся минусом при снятии с охраны, и отсутствием минуса при охране. По схеме этот провод предназначен для дополнительной блокировки.
Когда нужный провод найден, цепляем на него реле, 85 и 30 контакт постоянный»+», 87″+» на мафон-красный, а 86″-«черно белый от блока сиг-ции.
Далее, прикручиваем металлические крепления к мафону, прикидываем по месту крепления и тут засада! Хотел прикрутить их на два болта в задней части консоли, но крепления короткие как и сами болты, пришлось отказаться от этой идеи и ставить другим способом на пластиковые крепления от переходной рамки.
Собрал все в кучу и максимально вровень с накладкой выставил мафон.
Проверяем чтобы все было в одной плоскости либо близко к тому.
Как все более менее выставленно, фиксируем пластиковые скобы к мафону металлическими винтами из набора металлических креплений, дополнительно усилив их шайбами.
Теперь ставим 4 пружинные гайки и всю консоль в сборе прикручиваем саморезами на место, предварительно соединив все фишки к ней.
После берем нашу красиво-красную подкову и защелкиваем ее на постоянное место.
По итогам всех работ, мне очень нравится, никаких щелей и ненужных зазоров нет, все плотно и жестко! Камера заднего вида так же имеется и была подключена заранее к магнитоле, пучок провода временно остался в бардачке, позже и она займет свое место, реле имитирующее режим АСС прикрутил простым саморезом в заднюю стенку консоли. На этом пока все.
Всем огромное Спасибо и до новых встреч!
Запчасти
Лада Гранта 2012, двигатель бензиновый 1.6 л., 87 л. с., передний привод, механическая коробка передач — автозвук
Машины в продаже
Комментарии 24
Ну сделай репост, и назови его «Как нельзя подключать магнитолу!»-я не против…
Вижу ты в этом деле шаришь) подскажи как лучше подключить штатный мафон в гранте чтобы работал без зажигания и не разряжал АКБ?
Дядька, мне тоже не нравится как он присоеденил, но как правильно? Что бы аккум не высаживался и при этом настройки не сбивались после полной отключки
Подключение-ужас какой то
Так делать нельзя.
Установка штатной Мультимедиа от Гранты Люкс
Хочу поделиться с Вами об установке Люксовой МультиМедиа Системы.
Лично я приобрел ее с рук по объявлению на Авито. Долго искал подобный вариант, и наконец наткнулся на действующее объявление. Продавец решил зарядить свою люксовую гранту качественной музыкой, естественно для этих целей штатная ММС Гранты не подходит. Он решил ее продать вместе с центральной консолью и поставить нормовскую консоль под один DIN. (С условием замены своей люксовой на нормовскую покупателя). Меня все устроило. Договорились, встретились и на месте обменялись консолями. Если Вы так-же меняете консоли, не забудьте поменять блок управления отопителем. Для этого необходимо открутить два самореза.
В этот же вечер приступил к установке.
Перед установкой необходимо подготовить четыре жигулевские клипсы и четыре самореза с плоской шляпкой, длинной 16мм. А также USB удлинитель длиной примерно 60-100 см.(если приобрели без него)
Значит все по порядку и поэтапно:
Первым делом нужно снять «Нормовскую» центральную консоль панели. Для этого сперва вытаскиваем полочку — заглушку, под магнитофон. Чтобы ее легко вытащить, нужно сжать ее пальцами за выступы посередине с обоих сторон, и вытянуть на себя. Сзади этой заглушки будут расположены два разъема аудиоподготовки. Нажав на фиксаторы этих разъемов, вытаскиваем их. У кого уже была установленна магнитола, снимаем ее и отсоединяем.
Затем вытаскиваем ручку выбора температуры воздуха, ручку управлением воздушного потока и рычажок управления забором воздуха. Ручку вентилятора печки оставляем на месте. Далее просто аккуратно тянем всю консоль на себя. Она держится на железных клипсах-защелках, которые при усилии легко освобождаются.
После этого отодвигаем консоль немного на себя начинаем отсоединять разъемы. Начинаем с разъемов кнопок обогрева и кондера (у кого есть), и два маленьких разъема подсветки блока управления печкой. Далее круглый разъем вентилятора печки. Чтобы его вытащить, нужно нажать на защелку. И снимаем еще один разъем аварийной сигнализации. Вынимаем консоль из панели и ложим ее в сторону.
Видим Вот такую картину:
Я пока появился доступ, сразу обмотал моделином все провода. Они здорово болтаются в разъемах и сильно громыхают. Кстати после обклейки, исчезли небольшие постукивания, которые порядком меня доставали.
Вставляем заготовленные клипсы в пазы. (отмечено на фото красным).
Достаем антенный кабель (если уже не достали). Он находится под ковролином в ногах пассажира, в самом углу центральной консоли. Ныряем туда рукой, достаем его и протаскиваем через панель в специальное отверстие в панели. На картинке видно где и какой кабель должен выступать. Если проложить по другому, можно пережать проводку магнитолой.
Затем укладываем кабель USB. В бардачке есть отверстие для него. Я сделал вот так:
Затем примеряем люксовую консоль всборе с ММС. Присоединяем все разъемы в обратной последовательности. Подключаем ММС двумя ISO разъемами, антенный кабель и USB разъем. Садим консоль на место. Прикручиваем четырьмя саморезами.
Остается всего лишь защелкнуть вторую серебристую часть люксовой консоли.
Если в будущем будет необходимость снять консоль, запоминайте расположение защелок на этой пластмаске.
Вот собственно и все. Надеюсь данная информация поможет кому — нибудь в начинаниях.
Успехов и Удачи!
#2 Установка 2din магнитолы в Лада-Гранта
Привет всем! С прошедшими праздниками! На выходных я время зря не терял, решил добавить немного комфорта в свою ГрАнАтУ, а именно установить 2din магнитолу! Честно, долго с выбором магнитолы я не церемонился, так как бюджет ограничен…пришел в магазин «Автозвук» и купил одну из самых дешёвых магнитол ACV WD-7020!
Стоит она 4300р. Из функций есть все кроме CD-привода, но в наше время диски наверное слушают только дальнобойщики! До этого, когда я собирался с мыслями, пересмотрел множество видео с Ютуба как приколхозить такую магнитолу в центральную консоль с 1din магнитолой…и вот кто-то пилит консоль, кто-то резинки клеит…и во всех случаях есть какие-то недочёты, то отпилил лишнее, то магнитола торчит сильно…короче… Я решил сделать все по нормальному — я купил центральную консоль от люксовой лады гранты, которая состоит из 2х частей
ее стоимость 1800р.
Также купил на Авито у паренька переходную рамку под 2din магнитолу за 300 рублей
Ну и далее демонтируем старую магнитолу и центральную консоль
Устанавливаем крепление новой магнитолы, далее устанавливаем центральную часть люксовой консоли (это которая черная), серебристую пока не ставим, так как она будет закрывать боковые регулировочные болты магнитолы… Ну и после того как выставили магнитолу, крепим серебристую часть консоли!

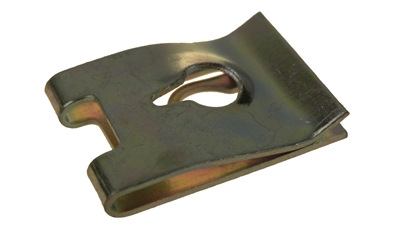

P.S. друзья, так как люксовая консоль крепится двумя частями, то обязательно купите заранее пластины под саморезы, чтобы было меньше скрипов и посторонних звуков!
Стоимость одной в «Шинторг» 5 рублей…особо не обедняете!
