Как установить обвес на машину
Как правильно крепить обвес.
Установка обвеса на машину достаточно проста. Эта работа требует повышенного внимания и предельной аккуратности, поэтому лучше всего поручить ее профессионалам. Однако если у вас есть гараж и все необходимые инструменты, тогда вы можете установить обвес самостоятельно.
Вам понадобится
— набор ключей;
— отвертки;
— технический фен;
— стирающийся маркер;
— малярный скотч.
►Помойте машину. Удалите грязь из колесных арок и с нижней части порогов.
►Загоните машину в гараж, расположите ее так, чтобы у вас был доступ к порогам и бамперам.
►Определите пластиковые детали кузова, которые необходимо снять для установки обвеса и демонтируйте их. Например, при установке порогов передние брызговики надо снять. Обратно они не устанавливаются.
►С помощью малярного скотча приклейте детали обвеса так, как они будут располагаться в будущем на машине. Выявите несовпадения формы обвесов с формой кузова. По возможности подкорректируйте эти недостатки, смещая некоторые детали обвесов относительно других. Когда все детали будут подогнаны, обведите их легкоудаляемым маркером. Его можно купить в колерной. Преимущество легкоудаляемого маркера в том, что он легко стирается сухой тряпкой.
►Снимите передний бампер. Для этого откройте капот, вытащите пластиковые крепежи бампера, отверните крепежные саморезы и болты. Затем спуститесь под машину и отверните крепежные болты бампера, а также удалите крепежные пластиковые защелки. Отверните саморезы, удерживающие защиту колесной ниши на бампере, затем, слегка отогнув защиту, отверните болт крепления края бампера. Освободите вторую сторону аналогичным методом. Теперь аккуратно извлеките верхние края бампера из пластиковых защелок, направляя бампер вверх и к себе. При снятии бампера пользуйтесь помощью напарника. Отделив бампер от машины, отсоедините противотуманные фары и парковочные радары, если они есть.
►Положите снятый бампер на подставку и по заранее нанесенной разметке, приложите губу к бамперу. Разметьте необходимые крепежные отверстия и с помощью дрели просверлите их. Отделите край защитной полоски двустороннего скотча на верхнем крае губы и притяните ее к бамперу с помощью гаек и торцевого ключа. Сильно не затягивайте гайки, т.к. это не улучшит надежность крепежа, а лишь деформирует пластик бампера и обвеса и вызовет неплотное прилегание деталей. Обязательно смажьте резьбы консистентной смазкой – это поможет вам в будущем. В случае необходимости легко снять обвес. Притянув губу к бамперу гайками, удалите защитную полоску скотча с верхнего края губы, потянув ее за заранее отделенный край. Аналогичным образом установите задний фартук.
►Установить пороги намного проще. Как правило, накладки порогов крепятся на пластиковые защелки или просто прокручивается с помощью саморезов. Разметьте монтажные отверстия под пластиковые защелки и просверлите их с помощью дрели. Совместите пластиковые защелки с монтажными отверстиями и установите порог. С нижней стороны притяните порог к кузову с помощью саморезов. Таким же образом установите второй порог.
►Установите передний и задний бамперы с установленными на них обвесами.
►С помощью сухой тряпки сотрите нанесенную разметку.
Законная установка обвесов Renegade V2 и внесение изменений в ПТС и СТС.
Спросите вы: «Зачем тебе это надо?»
Во-первых, у меня на руках все документы, чтобы я смог оформить внесенные изменения в конструкцию и получить свидетельство о соответствии ТС требованиям безопасности.
Ну и во-вторых, у моего будущего покупателя авто не должно быть никаких проблем с постановкой на учет ТС.
Теперь перейдем к сути нашего повествования.
Первый шаг.
Если вы же все таки решились купить обвесы и хотите установить их в законном порядке, то вместе с оборудованием необходимо запросить у производителя следующие оригиналы документов:

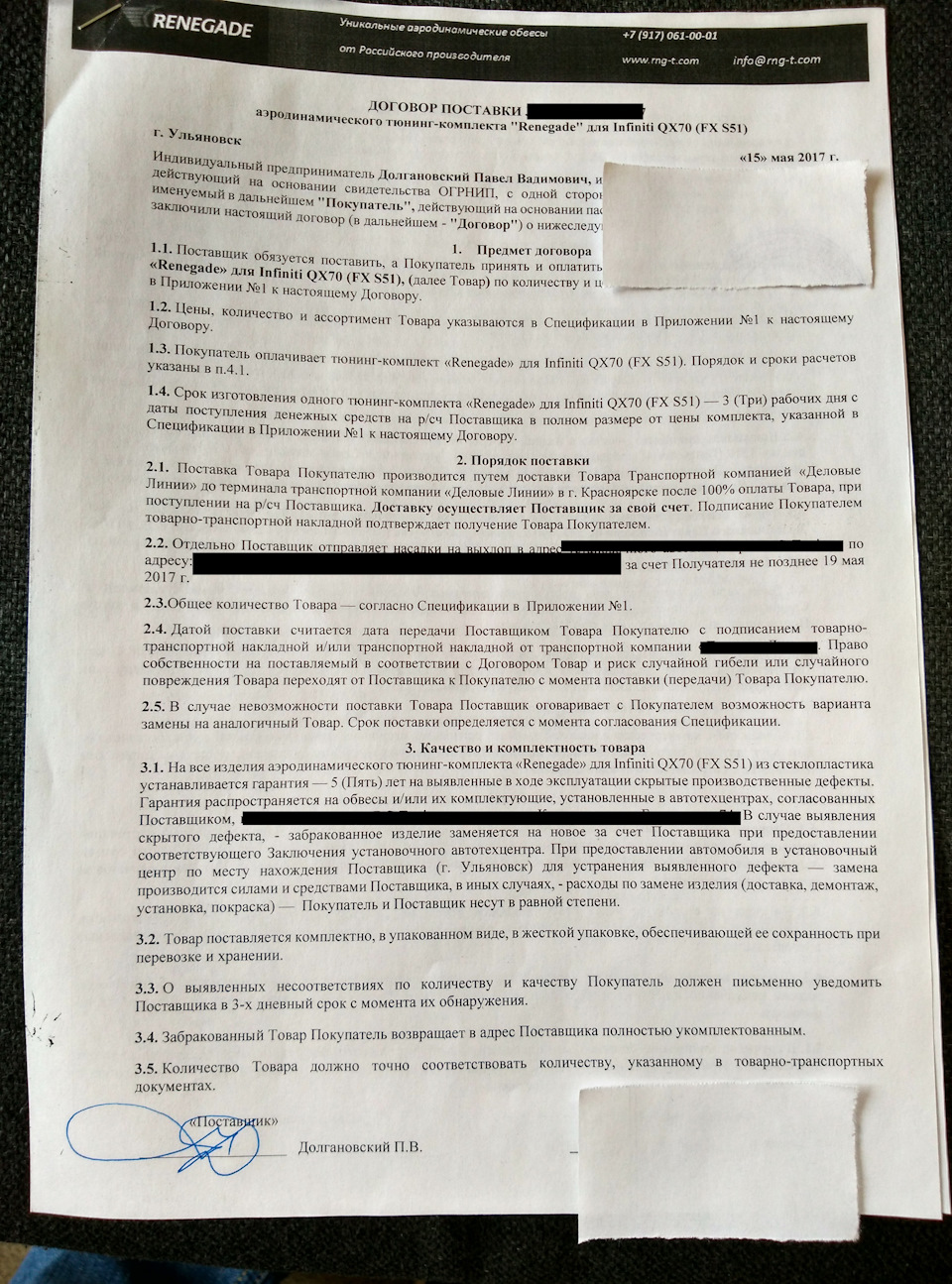

1. Оригинал договора поставки тюнинг-комплекта. Он может и не понадобиться при подаче документов в госавтоинспекцию, как в моем случае, но лишним точно не будет.

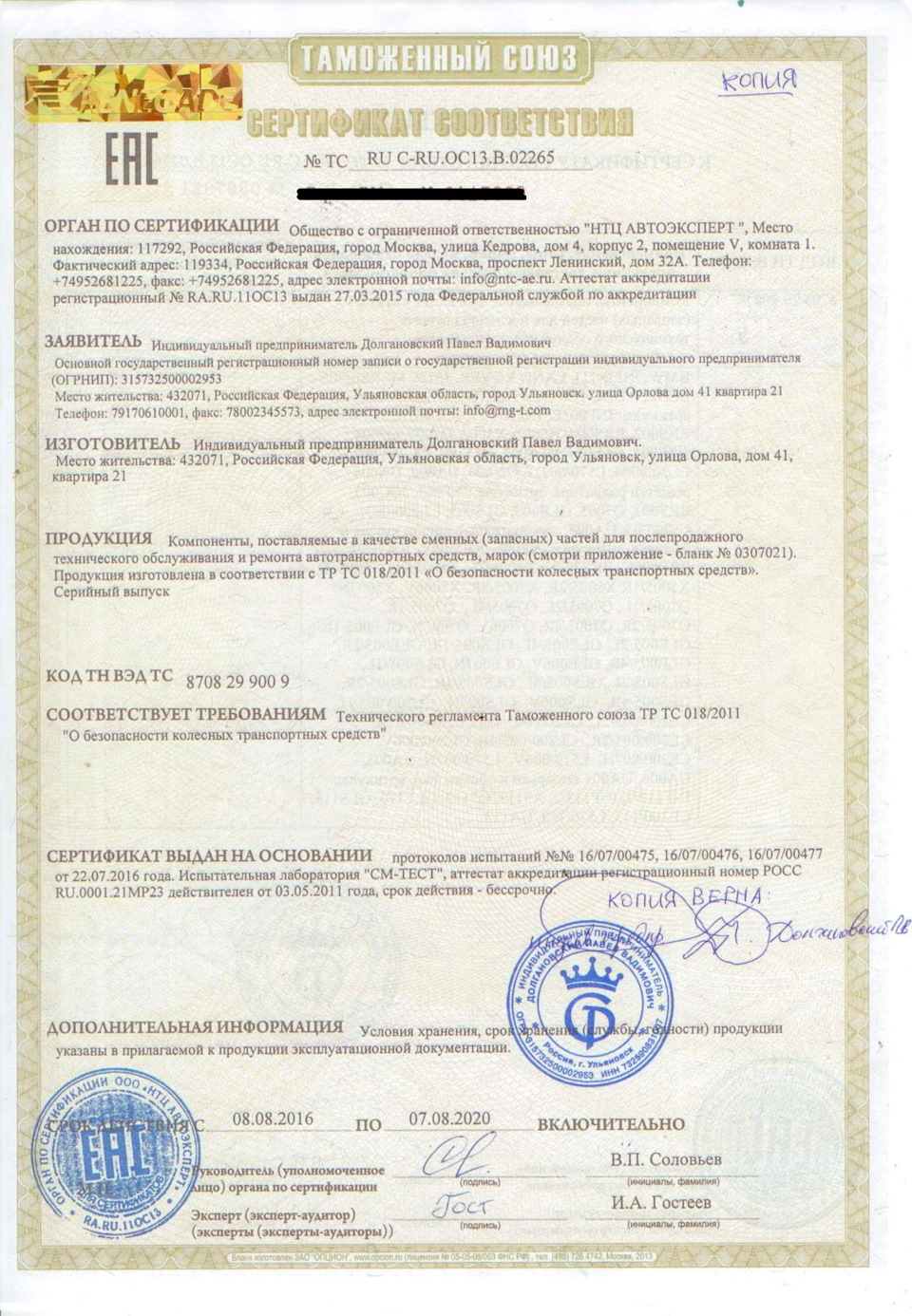

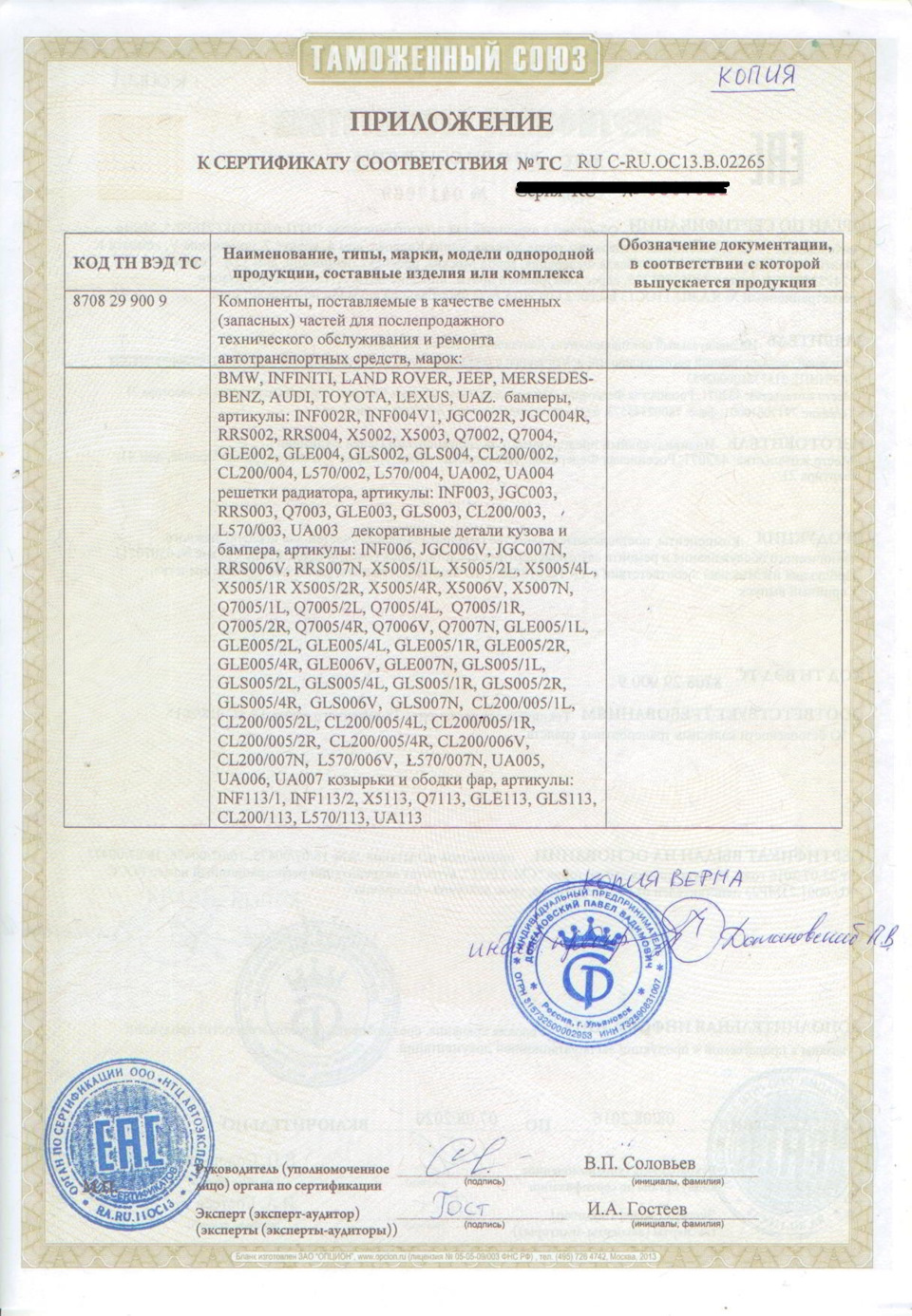

2. Сертификат соответствия на устанавливаемое оборудование, где будут перечислены все компоненты (от бамперов до спойлера). Если не будет оригинала, то достаточно заверенной копии. Если этого документа не будет, то дальше двигаться нет никакого смысла. Если вы будете заказывать обвесы в компании Renegade-Design, то у них есть все необходимые документы (сертификат с защитной голограммой).
Второй шаг.
Далее нам надо пройти предварительную техническую экспертизу. Мы должны обратиться в испытательную лабораторию, которая имеет аккредитацию Таможенного союза. Подаем заявление и аккредитованная организация проведет предварительную техническую экспертизу автомобиля. В случае безопасности вносимых изменений в конструкцию транспортного средства уполномоченная организация выдаст положительное заключение о возможности установки дополнительного оборудования на автотранспортное средство.
Третий шаг.
Получив положительное заключение мы пишем заявление в госавтоинспекцию для получения предварительного разрешения на изменения в конструкцию транспортного средства.
В заявлении пишем, что просим рассмотреть вопрос о возможности внесения следующих изменений в конструкцию транспортного средства: установка тюнинг-комплекта: передний и задний бампер, пороги, решетка радиатора, расширители арок, козырьки фар, декоративные детали кузова (спойлер), и выдаче документов, подтверждающих его соответствие после внесенных изменений. В графе «сведения о транспортном средстве после внесения изменений в его конструкцию» указываете новый цвет автомобиля, если планируете его сменить.
Также необходимо съездить в МРЭО, чтобы инспектор сделал фотографии вашего автомобиля до установки всех обвесов и смены цвета.

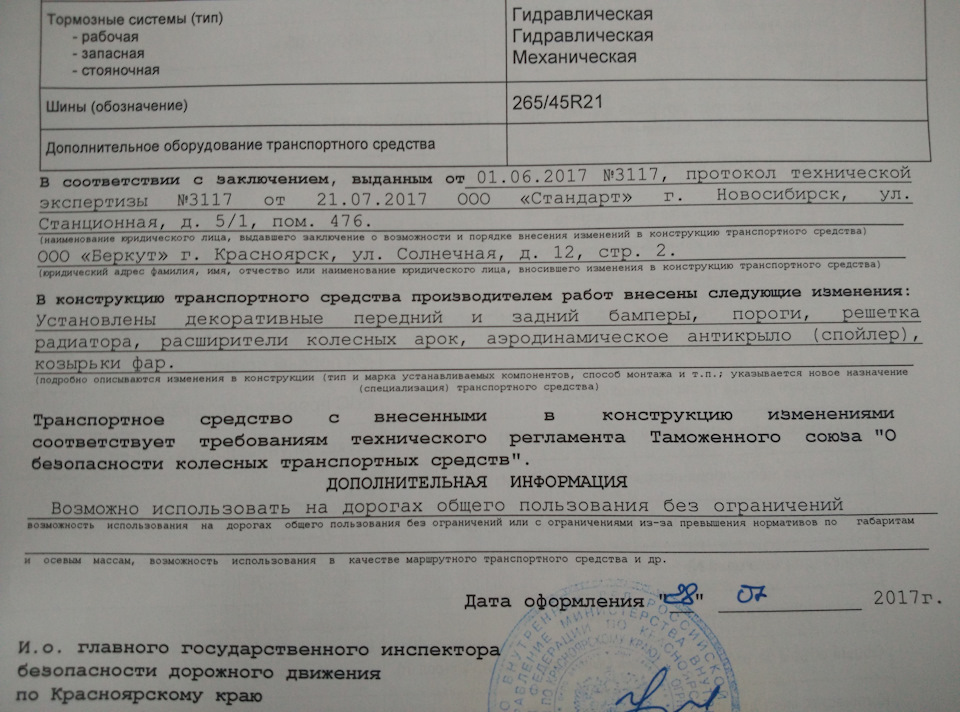

Важно! Для получения свидетельства о соответствии транспортного средства с внесенными в его конструкцию изменениями требованиям безопасности необходимо провести работы по установке обвесов в условиях специализированного предприятия сертифицированного в установленном порядке.
Ну и теперь остается ожидать резолюции от органов по нашему заявлению.
Четвертый шаг.
Получив разрешение от ГИБДД на внесение изменений в конструкцию автомобиля, мы едем в специализированный сервис, где начинаем работы по установке обвесов.
Пятый шаг.

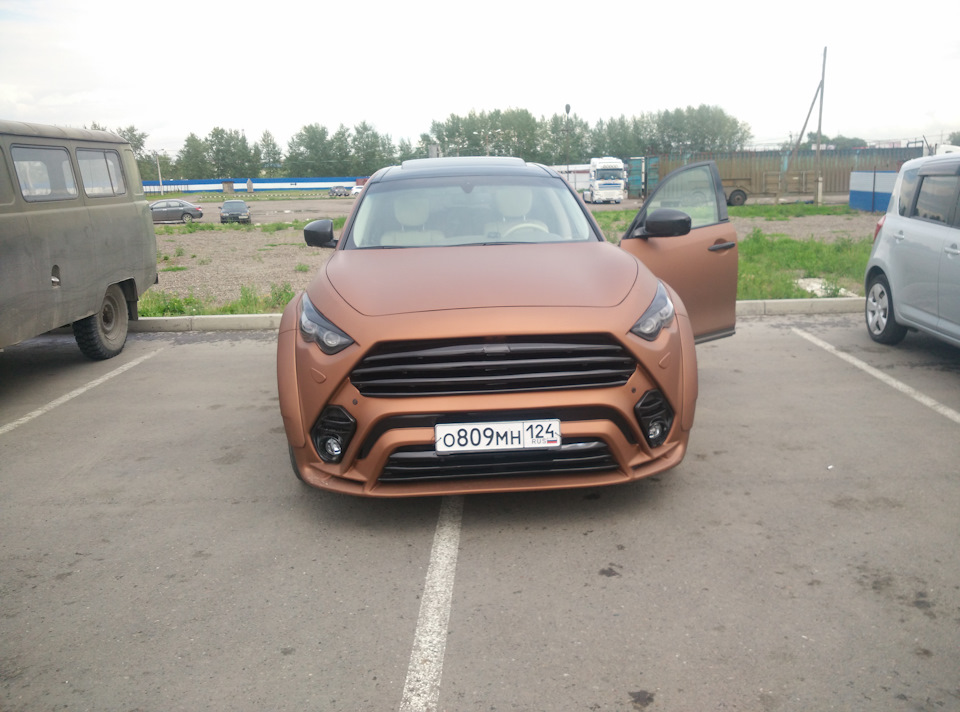

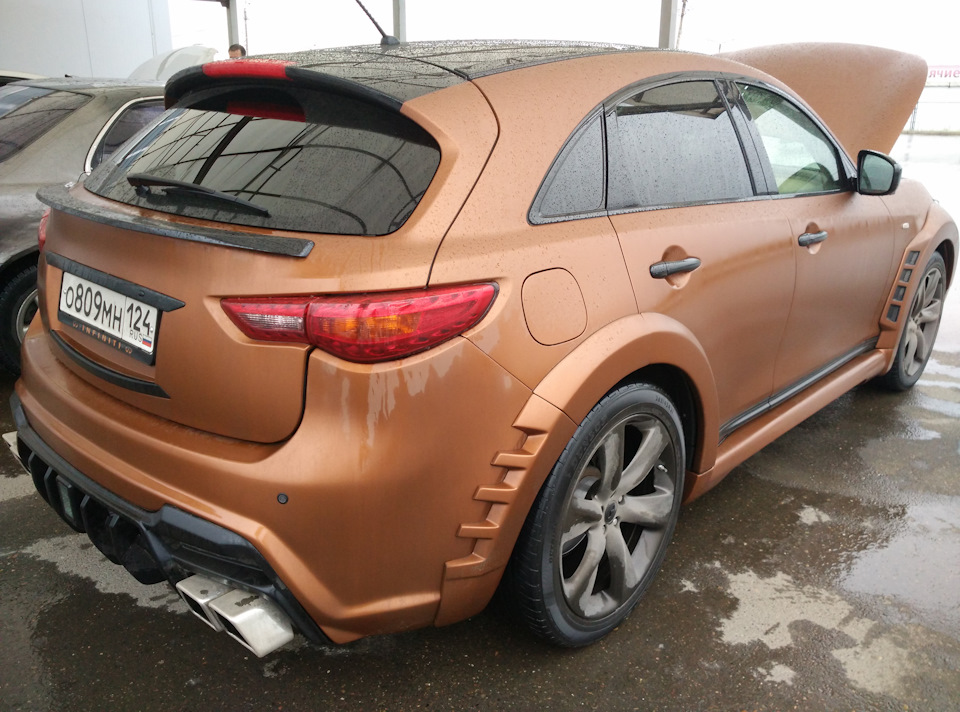

После всех произведенных работ едем обратно в МРЭО и фотографируем наш автомобиль в обновленном виде.
Здесь могут у вас возникнуть следующие проблемы:

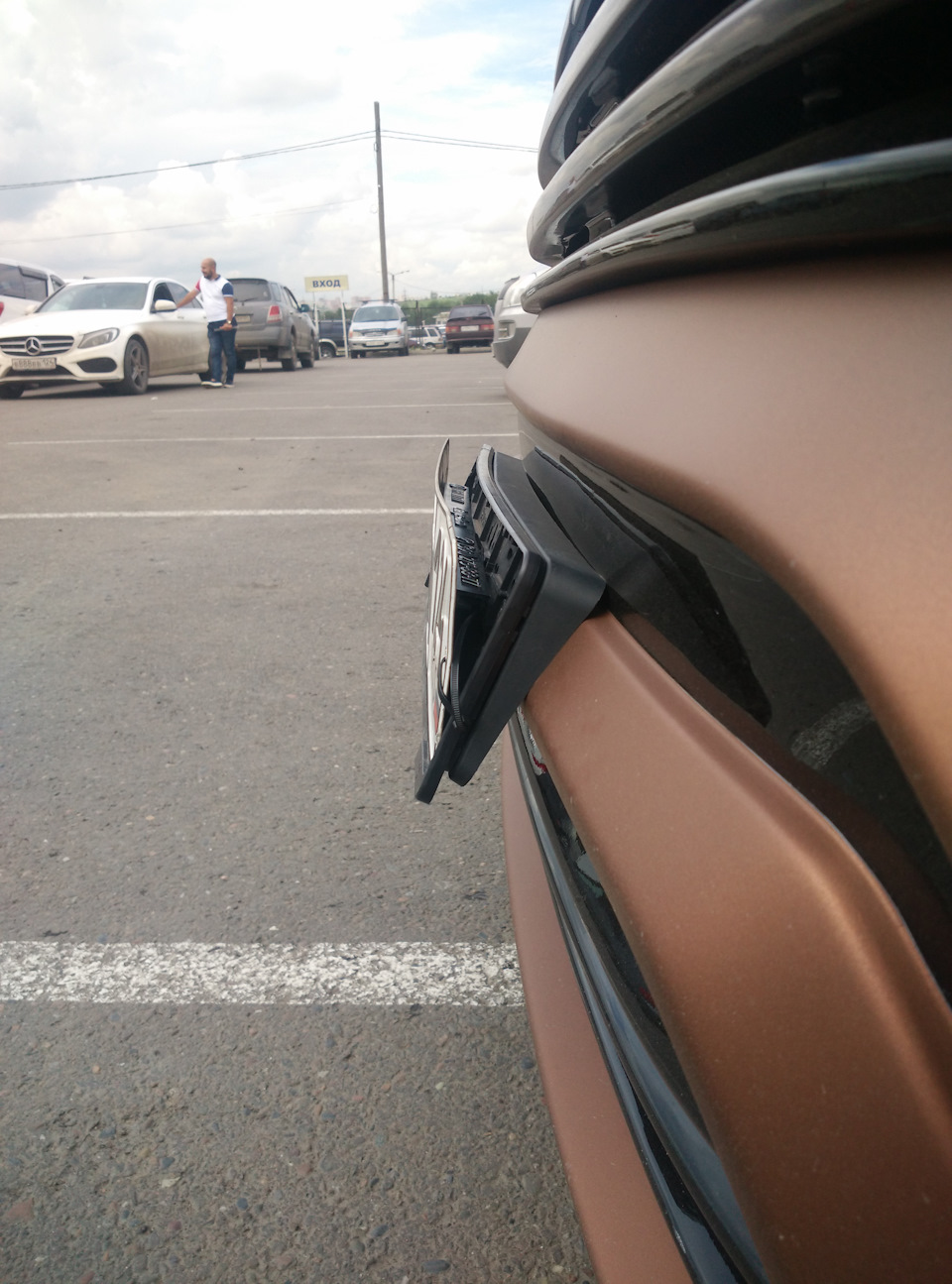

1. у инспектор были претензии к тому, как был размещен мой передний гос. номер (закреплен был немного под наклоном). Пришлось поизощряться (см. фото)
2. Диски должны стоять размером не больше тех, которые предусмотрены заводом-изготовителем. Если решитесь менять диски, то советую делать после процедуры перерегистрации. Я пока диски не стал менять и оставил 21″.
3. Задний ПТФ с диодами смутил нашего инспектора и поэтому мне пришлось их заклеить обычной черной изолентой для прохождения процедуры фотографирования).
4. Нельзя устанавливать оборудование, которое отсутствует в перечне сертификата соответствия производителя обвесов, поэтому если хотите еще как-то улучшить свой автомобиль, то лучше сделайте это после завершения процесса переоформления.
P.s. К проставкам на колеса вопросов у инспекторов не было) может и не обратили внимание)
Шаг шестой.
Теперь мы едем на станцию тех. обслуживания для подтверждения соответствия нашего ТС требованиям в области обеспечения безопасности дорожного движения и получаем на руки диагностическую карту.
Но и это еще не все.
Шаг седьмой.
Нам надо пройти техническую экспертизу, в рамках которой специализированная организация должна подтвердить соответствие нашего не заводского оборудования требованиям безопасности.
Для получения свидетельства о соответствии ТС с ГИБДД нам необходимо предоставить следующие документы: протокол технической экспертизы после внесения изменений в конструкцию транспортного средства, заявление-декларацию, заверенных в установленном порядке копий сертификатов.
Ну и остается ждать подписанное свидетельство.
Шаг восьмой.
Теперь остался завершающий этап.
У нас на руках должен быть весь перечень документов:

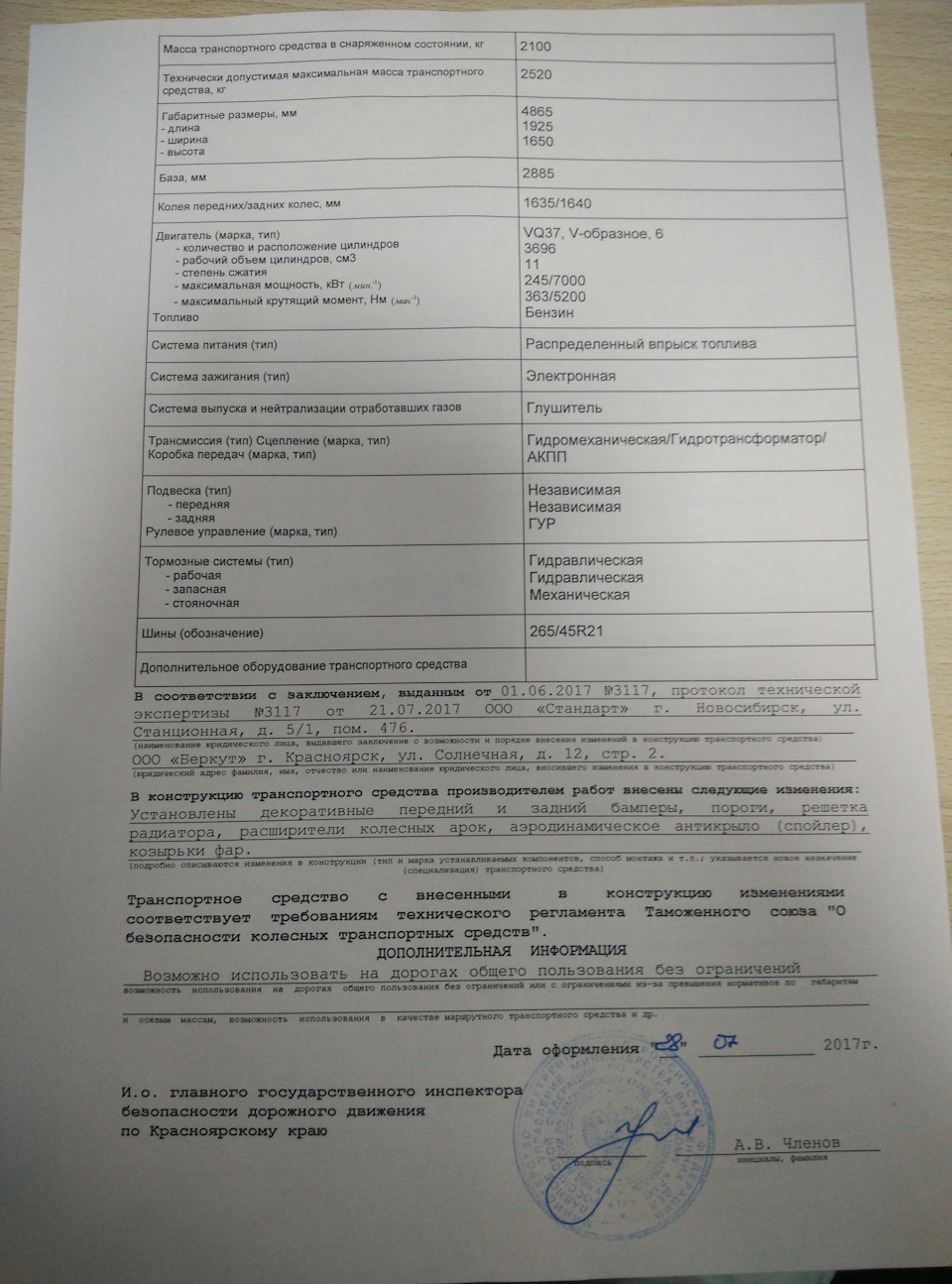

1. Свидетельство о соответствии транспортного средства с внесенными в его конструкцию изменениями требованиям безопасности
2. ПТС
3. СТС
4. Диагностическая карта
5. ОСАГО
6. Квитанция об оплате гос. пошлины.
Подаем заявку через госуслуги на постановку на учет ТС (перерегистрация). Назначаем время, выбираем место, где будет оформляться и оплачиваем гос. пошлины (при оплате через госуслуги будет скидка 30%).
Едем в назначенное время и встаем без очереди на осмотр ТС с заранее заполненным заявлением, который надо взять у инспекторов.

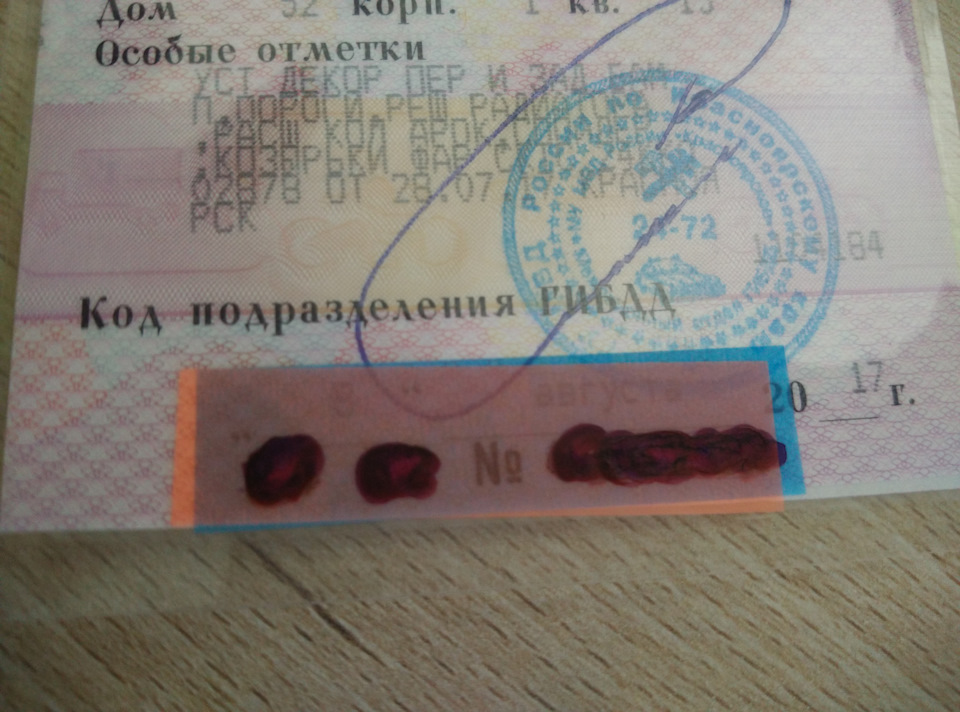

После того как вы прошли осмотр, подаете все документы в окно (также без очереди) и ждете получения ПТС и СТС с внесенными изменениями в особых отметках.
На этом все.
Я со своей стороны приложил минимум усилий, поскольку всю работу в оформлении и подаче заявлений взяли на себя специалисты на умеренную плату. Стоимость сопровождения со стороны экспертов 2,5 тыс + 2 технические экспертизы — 6 тыс. руб.
Надеюсь вам данный пост будет полезен. Удачных и ровных всем дорог!
Установка обвеса
Всем категоричное — Привет!
Сегодня поделюсь с теми, кто ещё не в теме предмета установки обвеса(ст-к) на авто. Вопросы задаются, попробуем их предупредить.
Итак. Имеем на руках ст-вый обвес(вернее его часть, которая была изменена и впервые склеена в формах, остальные части уже имелись, потому лежат рядышком даже уже покрашенные.)
После вытаскивания из форм детали её нужно обточить от облоя и игл стекла. На производстве это делает отдельный человек. В гараже конечно Вы сами делаете всё. когда работа распределена на несколько этапов и в каждом свой работник, то сложно уследить за качеством. Поэтому после обточки деталей частенько можно увидеть запилы и неровности. Разумеется у частника работающего для себя это исключено.
На фото порог имеющий неравномерную обточку верхней поверхности. Но она самая главная в обвесе. Это место стыковки обвеса и кузова(либо бампера) все остальные кромки могут быть кривыми, но это не будет так бросаться в глаза как место стыка. Я намеренно показываю длинную деталь, чтобы явно видеть кривизну обточки верхней кромки.
На передней юбке также имеются запилы, но они менее явные и их труднее показать Вам.
Поэтому после вытаскивания из форм, детали проходят обработку. Этот процесс называется — подгонка. Теоретически любую деталь нужно так или иначе подогнать к машине ещё до покраски, поскольку после оной. это сделать будет сложнее, а иногда и нереально без повторной окраски…На этом этапе кроме плотного прилегания деталей к машине, ещё сверлятся крепёжные отверстия(при установке их сверлить уже поздно, да и приклеивать деталь проще если есть отверстия которые совмещаются саморезами). Также сверлим технологические отверстия в самом кузове(протяжка проводов для стопника или воздушные шахты) и сразу их обрабатываем антикоррозионными компонентами.
Сейчас же нам нужно выровнять запилы. для этого используется наждак, которым убираются выступающие части кромки и она выравнивается с запилами в 1 ровную линию.
Разумеется это не панацея. Исправить таким образом можно запилы в 1-3мм без зрительного изменения дизайна и геометрических размеров детали. Если запилы больше, то укладываем деталь обратно в форму, увольняем обрезчика без выходного пособия и просим клейщиков доклеить кромку по форме, до необходимого размера.
Следующий шаг в подгонке(хотя лучше и начинать с него) это оклейка скотчем места установки детали на машине. Возможно придётся несколько раз снимать надевать деталь, а место сопряжения покрашено. и не то чтобы сцарапаете краску стеклопластиковой кромкой(она не металлическая), но вот заматуете основательно. Поэтому нужно взять себе за правило: в месте установки-слой бумажного скотча.
Ну вот уже наш порог несколько раз снимался и одевался и в промежутках шкурился наждаком, пока не стал идеально прилегать к поверхности кузова.
Тем же операциям подвергся и передний нижний спойлер(юбка). Видно как ровно он прилегает к бамперу.
Ещё такой момент. всё будет клеиться после окрашивания. И если порог садится на такое место в кузове, которое его как бы держит(седло — выемка в отбортовке кузова), то передняя юбка просто прилегает на вертикальную стенку, с которой норовит сползти. Поэтому дополнительно крепим саморезами её где такое позволительно(торцы колёсных арок, плошадка под номерным знаком).
И последнее. Если всё же остались мелкие запилы, которые невозможно убрать стачиванием кромок вокруг них, то воспользуйтесь шпаклёвкой. В том состоянии как сейчас находятся детали, затолкайте шпаклю в места видимого неприлегания к кузову(обычно это щель 1-2 смХ1-3мм). После становления шпаклёвки(час-два) снимите деталь и сточите выступаюшие места шпакли до пластика.
При подгонке деталей можно установить и сопутствующие детали кузова. Вот например имеется удлиннение двери(ст-к), уже покрашенное, но установить его было нельзя пока не стоял порог, поскольку есть небольшой разбег влево-право и неправильная установка могла создать большую щель по краю или нахлёст, нулевую щель. поэтому пока порог не в малярке, выставляем и приклеиваем сопутствующую деталь.
Далее идёт собственно установка деталей на машину. Пока «опоздавшие» детали красятся, я покажу на примере прибывших во время 🙂
Для работы понадобятся:
1. уайтспирит — он прекрасно очищает испачканный в процессе кузов от клея, причём очень бережно относится как к лакокраске, так и к стёклам фар. Ничего не сжигает, а ведёт себя как ацетон.
2. нарезанные кусочки картона — удаляют лишний выступивший клей. я использую 1.5мм. он достаточно жёсткий и совсем не царапает лак.
3. Клей. Я использую разновидности клея-герметика по структуре напоминающего клей для вклейки стёкол. Конкретной фирмы не скажу. Даже у меня машина от машины отличается(«спасибо» снабженцам…) Единственное пожелание — быстрое высыхание(первичное схватывание) минут 20-30, возможность последующей окраски(иногда сначала приклеиваю, потом всё красится) и цветовая гамма. Последняя оставляет желать лучшего из-за разрушения связей с поставщиками, банкротствами проверенных годами фирм и замещением их места китайским порнотоваром… Но вот осталось 3 тона, ими и пользуюсь. Белые для белых кузавов, серые для металликов и светлых машин, чёрные для красных, синих, зелёных и других тёмных.
Наносим на перевёрнутую окрашенную и высушенную деталь клей из пистолета. На саму кромку аккуратно выдавливаем «колбаску» клея. на кромку садящуюся в седло можно поменьше. а вот на детали примыкающие к кузову под углом в 90град и близким к нему, нужно наносить побольше, отрезав носик-дозатор клеевого баллона дальше по конусу.
Нанесли по всему контуру где будет прилегание и незамедлительно устанавливаем на машину.
Если есть места крепления саморезами, которые сразу и жёстко фиксируют деталь — хорошо, нету — придётся проявить смекалку и использовать любые подручные приспособы(скотч, струбцины с надетыми на лапки мягкими «тапочками», тяжёлые предметы которые можно придвинуть вплотную к порогу и тем самым прижать его к машине. Разумеется пока клей встаёт нельзя лазить по кузову и шевелить его вверх и вниз), которые конечно продумываем и подготавливаем заранее, а не когда из тюбика полез клей.
Деталь установили на своё место, зафиксировали и видим выступивший лишний клей.
Теперь вот нам и пригодятся заведомо нарезанные кусочки картона. Проводя ими по месту сопряжения деталей, на уголке скапливается излишний клей. Чаще меняем картонки даже на коротком участке и вытираем почти насухо таким образом клей.
Но если белое на белом кажется чистым, то например чёрный клей на красном кузове будет сильно заметен даже в несколько микрон толщины. Поэтому собрав все «сливки» картоном переходим к влажной уборке. Берём мягкую не ворсистую и не осыпающуюся ткань(детские пелёнки и подгузники для примера) и обмокнув её в уайтспирит, начинаем вытирать все следы клея.
На белом они видны под определённым углом в виде матового налёта на глянце кузова и обвеса. Тряпки сменям по мере загрязнения клеем. Тереть можно долго и нудно. Поскольку и клей уже начал подсыхать и его структура иногда имеет вид мёда, который тянется из одного места в другое. Поэтому побольше спирита и не бойтесь что он стал стекать подтёками. даже вчерашнюю покраску он не разъест, разуметеся если сразу его подтереть, а не оставить на лаке пропитанную тряпку на пару часов.
В конце работы должен получится вот такой вид
Ну или приближённый к такому. Это и называется установка покрашенного обвеса.
Легализация силового обвеса на внедорожниках (порядок действий)
Доброго всем времени суток. Ну что, покатилась волна по России?
Самого бесит очередной выпад со стороны государства залезть в карман к простым гражданам. Но так как деваться некуда, а делать что-то надо, предлагаю сообществу представленный ниже порядок узаконивания переделок автомобиля.
Как и зачем оформить силовые бамперы в ГАИ
Как и зачем оформить силовые бамперы в ГАИ
Вы думаете, поставили силовой обвес на свой автомобиль и теперь сам черт вам не брат? На самом деле проблемы только начинаются. Хотя их можно решить. Причем вполне законно. Любая переделка автомобиля должна быть разрешена органами ГИБДД.
В противном случае владелец, установивший на свою машину нестандартное оборудование, является нарушителем. Но если к нештатным дискам, колесам разумного размера и переделке подвески и тормозов обычно претензий нет, то висящие спереди и сзади массивные железяки прямо-таки бросаются в глаза служителям закона: ни техосмотр с ними пройти нельзя, ни регистрационные действия произвести. Если, конечно, обвес не узаконен.
ЛИЧНЫЙ ОПЫТ
Так получилось, что я столкнулся с невозможностью снять автомобиль с учета из-за установленных силовых бамперов и прошел весь путь их легализации. Это оказалось не так сложно, почти не потребовало материальных затрат и, если бы не разгильдяйство работников МРЭО, не заняло много времени.
Началось все примерно год назад, когда я поехал проходить очередной техосмотр. Установленные спереди и сзади бамперы компании ARB не позволили получить заветный талон с первого раза. А поскольку все остальное было исправно, то я решил добиться положительного решения легальными методами. Пришлось срочно искать сертификат, каковой и был взят в одной из тюнинговых компаний, расположенной относительно недалеко от моего места жительства. Повторный визит на ПТО и предъявление заветной бумаги позволили получить необходимый талон. А недавно я решил машину продать, и началось самое интересное.
ТЕХОСМОТР НЕ КАТИТ
При снятии с учета инспекторы после осмотра автомобиля написали на заявлении «установлены силовые бамперы», и этой фразы оказалось достаточно для отказа в снятии с учета и направления меня к эксперту по спецтехнике и дополнительному оборудованию. Кстати, я туда был послан не один. Всех, кто изменил облик своего авто, отсылали в этот кабинет. Но я-то был уверен, что бояться нечего: ведь сертификат есть, техосмотр пройден. Значит, теперь должно быть все нормально. Ан нет!
Оказалось, что наличие талона техосмотра не освобождает меня от необходимости пройти процедуру регистрации «внесения изменений в конструкцию транспортного средства». Без этого машину с учета не снимут. Поначалу выяснилось, что найденный в спешке сертификат, который устроил работников пункта техосмотра, на самом деле выдан не на бамперы. То есть вместо фразы «бампер» там стояло «устройства защитные бамперов», что инспектора не устроило. Как оказалось, далеко не все производители сертифицируют свою продукцию, а расхлебывать такое пренебрежение приходится покупателям. Так что поехал я в компанию «Бриткар», где был куплен обвес, и взял сертификат на бамперы ARB.
ДОРОГАЯ САМОДЕЯТЕЛЬНОСТЬ
Следующий шаг – подтверждение грамотной установки. И тут пути два: если вы ставили обвес в компании, имеющей сертификат на установку дополнительного оборудования (это подтверждается сертификатом), то достаточно предоставить эксперту из ГИБДД заполненное представителем фирмы заявление-декларацию, копии сертификата и заказ-наряда. Если же сертификата на такие работы нет или установка проводилась самостоятельно (что тоже не возбраняется), придется брать заключения из компетентной конторы (в Москве это НАМИ) о том, что переделка не представляет опасности. Второй путь намного сложнее и затратнее, так что лучше изначально потратиться на установку, чем потом терять кучу времени. Тем более что по деньгам выигрыш вряд ли получится.
После того как заявление-декларация, сертификаты, подтверждения будут одобрены экспертом, надо заполнить заявление на внесение изменений в конструкцию транспортного средства и подписать его у начальника местного ГИБДД. В моем случае начальник потребовал вначале пройти техосмотр. Сложность была в том, что никто об этом не предупреждал и техосмотр проходился «с налету». Естественно, мелкие недостатки нашлись. Типа отсутствия задних подголовников (ну не вожу я взрослых пассажиров сзади, а сиденья раскладываю часто) и тому подобное. Но на ПТО меня уверяли, что это все в данном случае не важно: к бамперам ведь отношения не имеет. И в самом деле подпись я получил. Но когда, довольный, обратился за свидетельством, эксперт меня просто ошарашил: «Что это такое? Мне нужна чистая диагностическая карта, автомобиль должен быть исправен полностью». И его совершенно не волновало, что речь сейчас идет о внешнем обвесе, а не о состоянии салона. Пришлось исправлять недостатки. Повторный осмотр ничего не выявил, и долгожданное свидетельство было у меня в кармане. Почти. Оставалось только его получить, затем подписать у того же начальника (кстати, в моем случае начальник сидел в часе езды от МРЭО, где находится эксперт) и только после этого внести изменения в ПТС. Последнее – опять же в МРЭО. Итого на всю процедуру из-за невнятных объяснений гаишников, очередей и переездов с одного места в другое у меня ушло четыре полных дня. Не считая дня, когда я собирал сертификаты и оформлял заявление-декларацию.
Ну и напоследок: не надо думать, что только бамперы упомянутой здесь компании ARB прошли сертификацию. Есть еще продавцы и производители, заботящиеся о спокойствии своих клиентов. Так что не стесняйтесь, спрашивайте сертификат и спокойно оформляйте переделки.
От себя добавлю, что всё это- очередная блажь и дуристика со стороны государства по отношению к своим гражданам. Почему?
Объясню:
Если раньше вы самостоятельно установили силовой обвес на свой внедорожник, и ни у кого не возникало никаких вопросов о безопасности вашего авто, то теперь, чтобы вы могли эксплуатировать своё авто, вдруг понадобилось всё сертифицировать, проходить экспертизу, и вносить изменения в ПТС. ЗА ДЕНЬГИ!
Т.е. в действительности получается так: установленный кустарно силовой обвес существенно повышает травмоопасность для других участников движения. Снимаем его. Ставим сток. Загружаем силовой обвес в кузов или багажник. Едем в технадзор, за деньги сертифицируем. Приезжаем в сертифицированную контору. Снимаем сток, ставим свой кустарный обвес, едем в МРЭО, заносим всё в ПТС, И ВАША МАШИНА СТАЛА ГООООООРАЗДО БЕЗОПАСНЕЙ ЧТОЛИ?
Ну бред же полнейший! Не?
