Как установить камеру заднего вида на автомобиль хендай крета своими руками
Установка ШГУ 5 и камеры заднего вида
Итак, была приобретена комплектация тревел без пакетов, в которой стоит самый простой мафон. Глянул на авито и тут же нашел за 5500руб ШГУ 5 с сенсорным экраном. Приобрел. Решил раз уж менять, то поставить и камеру заднего вида.
Долго читал драйв и так и не нашел простого и работающего решения.
Нюанс тут в том, что штатная камера работает от 6,5 вольт, причем напряжение подается постоянно при включенном зажигании. Поэтому большинство китайских камер не подходит для реализации по штатному ибо они не расчитаны на постоянную работу (греется трансформатор) и большинство камер на 12в.
Многие подключают камеру к 12в от фонаря заднего хода, но тогда происходит следующий косяк, при выключении задней передачи, магнитола прерывает трансляцию с задержкой и получается, что камера вырубается, а экран еще показывает, в итоге кратковременно мы наблюдаем синий экран. Погуглите и посмотрите в ютубе о чем речь.
Кто то забивает на это, кто то нет. Мне хотелось сделать без синего экрана. Умельцы паяют повышающий трансформатор и поднимают штатные 6,5 вольт до 12.
Паять было совсем неохота и в итоге на форуме нашел камеру которая работает от 6 до 24 вольта. Приобрел.
Плюс данной камеры еще в том что она может работать 24 часа, там ничего не греется. Заказал вариант с кабелем на 6 метров — хватило без проблем. Цена 1630руб
Также в ней можно отключить парковочные линии путем перекусывания проводка, если кому надо.
Ссылка на камеру ru.aliexpress.com/item/Up…042311.0.0.56fe33edErB4ut
Еще купил разъем от тойоты на али, который идеально подходит для нашей магнитолы, только нужно переставить и добавить пины. Цена 250руб
ru.aliexpress.com/item/FE…042311.0.0.260e33edaBXw8y
Недостающие пины подобрал со старой материнки похожие.
Плюс в штатной проводке камеры короткий провод для питания, купил обычный гибкий провод 2х0,5. (100руб) Протянул по низу с левой стороны.
Итог все работает штатно, только разметка статическая, а не динамическая.
1) снять рамку магнитолы:
Я использовал такой вариант: запихивал пластиковые карты в щели и между картами орудовал плоской отверткой. Начинал снизу сбоку. Снимал рамку дважды и ничего не повредил. Метод еще и достаточно быстрый. На съем затратил минут 25.

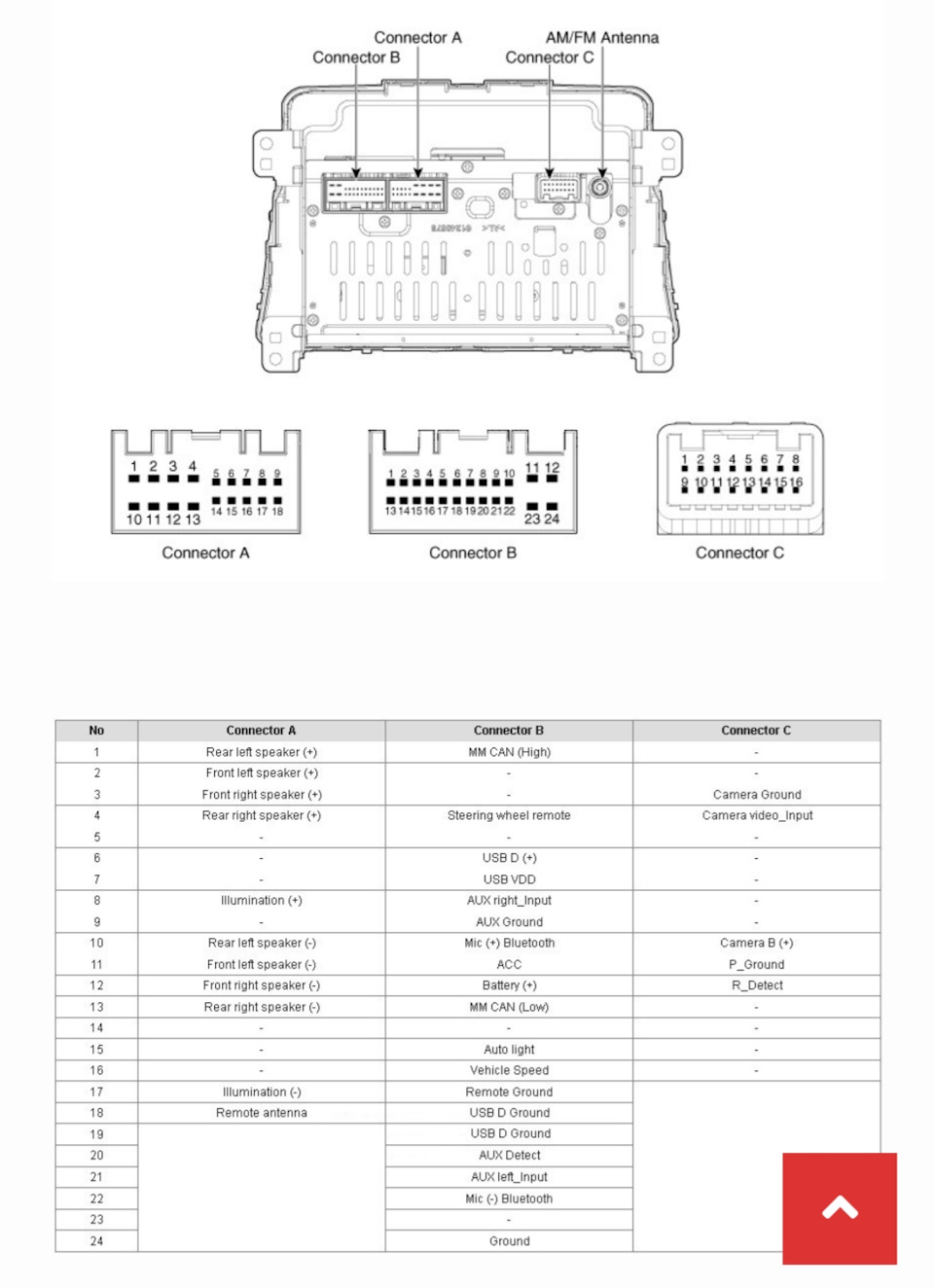

2) перепиновать разъем чтоб из него выходило 5 проводов.Схема есть тут www.drive2.ru/l/475138832732258358/
3) самое сложное: протянуть провода. Тянем штатный провод от камеры (с тюльпанами длина 6 метров) и провод 2х0.5 для питания. Секретов тут нет, просто скрупулезно и аккуратно под обшивкой снизу слева, а то сверху у меня шторки (подушки безопасности). Пользовался протяжкой из медного толстого провода.
Через резинку в дверь багажника.
4) соединяем провода по нехитрой схеме (в камере есть инструкция) и подключаем красный проводок от тюльпана к зеленому проводку разъема на задний фонарь. Больше в штатную проводку мы нигде не лезем.

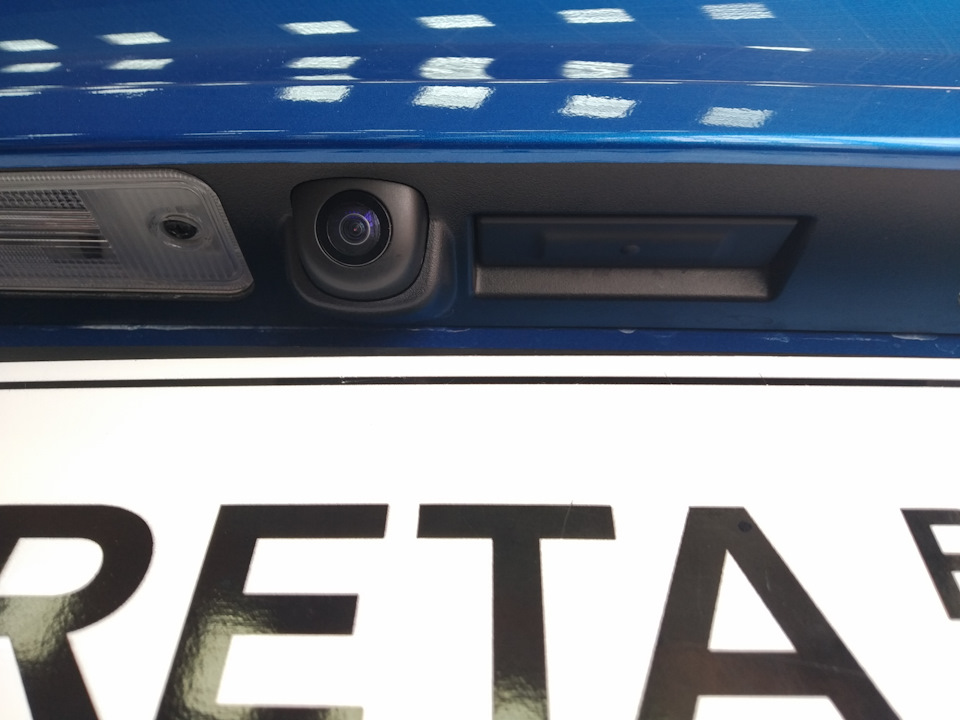

5) сверлим накладку и вставляем камеру. Фреза идет в комплекте. Встает плотно. У камеры стеклянная линза и очень приличное качество изображения.
Но тут у меня произошел косяк. Я врезал камеру слева от кнопки открывания, как штатную, а оказывается (хотя это нигде не указано), что в камере продумано, что она будет стоять со смещением и центр отодвинут, но тоже влево! В итоге у меня получилось нехилое смещение картинки влево, очень неудобно. Блин надо было ставить справа. В итоге заказал новую пластмасску (код если кому надо 87372M0000 ) обошлась 760 руб. Как получу переставлю камеру справа и получу нормально отцентрованную картинку.
Итог: рекомендую такое решение как максимально приближенное к штатному с минимальным вмешательством в проводку, разве что без динамических линий.
При проверке камеры перед тем как резать фрезой отверстие проверьте куда смещен центр. Просто поднесите к центру камеры любой предмет и посмотрите как это будет выглядеть на экране. Потому как если у меня смещение влево не факт что китайцы не пришлют вам со смещением вправо))).
Камера очень незаметно стоит на авто, так как она очень миниатюрная снаружи. В целом всей работой доволен. Единственный минус, чутка бы приподнять картинку вверх, чтоб видеть дальше, но в целом основная функция такой камеры вспомогательная и возможность подъехать максимально близко к припаркованной сзади машине, для этих целей отлично.
Потеря 760 руб на пластмасску не такая уж огромная))) Зато теперь все кто пойдет по моим стопам предупреждены и вооружены)))
Как переставлю камеру выложу фото.
Установка и подключение штатной камеры заднего вида на Hyundai Creta
Хендай Крета представлен кроссовером, который имеет привлекательный экстерьер. Многие модели поставляются без большого количества современных опций, среди которых камера заднего вида. Она позволяет проводить постановку транспортного средства задним ходом в замкнутом пространстве. Камера заднего вида на Хендай Крета может быть установлена самостоятельно, для этого требуется небольшой набор инструментов и расходных материалов.
Штатный
Дорогая комплектация Греты предусматривает установку камеры. Штатное устройство обладает следующими особенностями:
Штатная камера заднего вида для Hyundai Creta прячется в крышке багажного отделения.
Чем можно заменить оригинальную камеру
С поиском оригинального устройства может возникнуть много трудностей. При выборе уделяется внимание нижеприведенным моментам:
Стоимость аналога может варьироваться в большом диапазоне. На китайских сайтах продается несколько сотен вариантов, от популярности бренда зависит длительность эксплуатации. Не рекомендуется уделять внимание недорогим моделям, т. к. они могут буквально разваливаться в руках.
Как установить и подключить
Установка камеры своим руками займет несколько часов. Если устанавливаем камеру в автомобили с аналоговым дисплеем, то нужно провести предварительное подключение и проверить работоспособность системы. В некоторых случаях придется проводить замену ГУ. Рекомендации по установке следующие:
При работе устройства может возникнуть небольшая проблема. Камера срабатывает без задержки при перемещении селектора через режим R. Поэтому дисплей постоянно моргает.

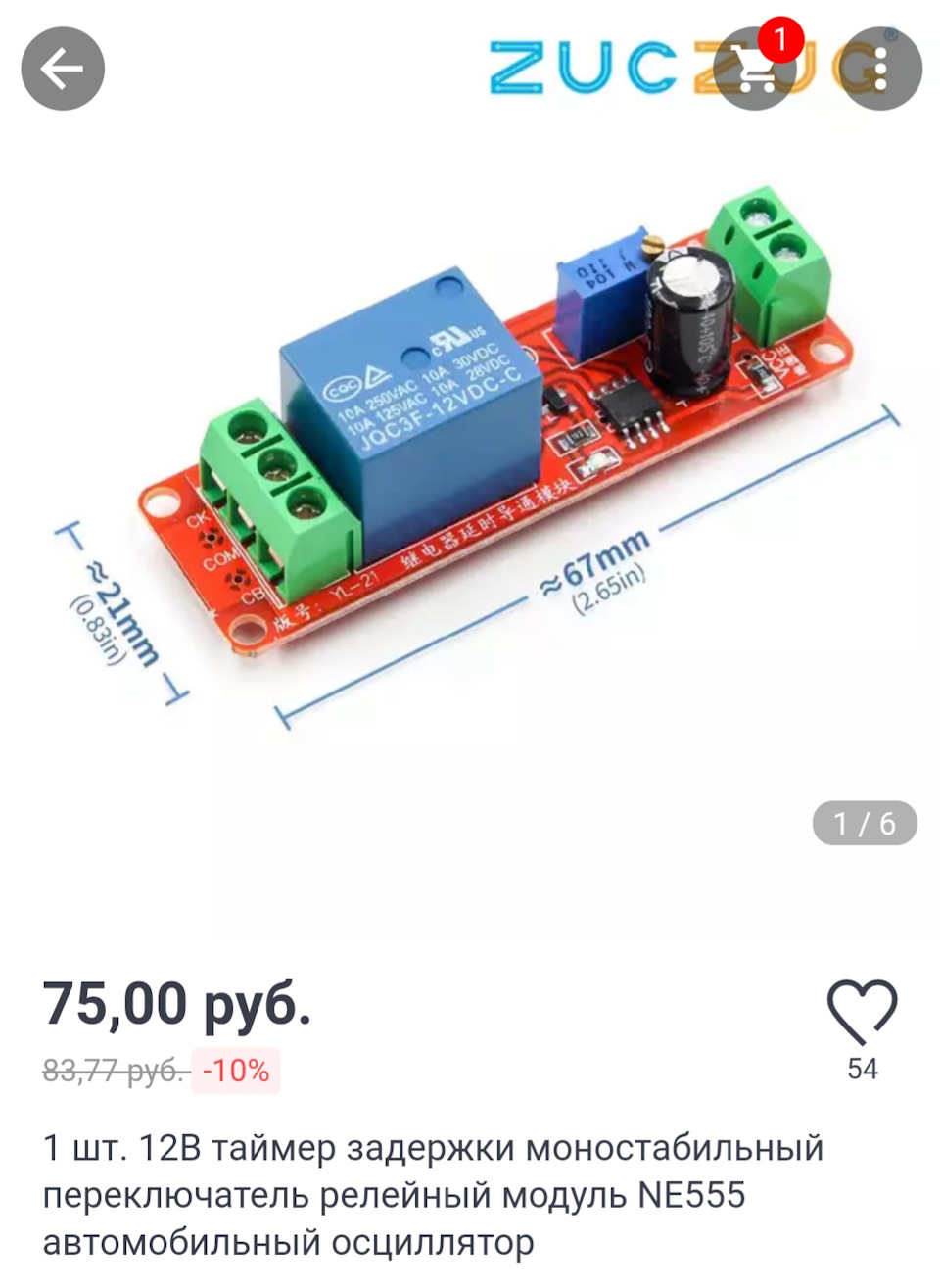

Решением проблемы является установка специального реле задержки.
Выбранная камера стояла 2 700 руб. вместе со всеми расходными материалами, поэтому рассматриваемая доработка полезна и недорогая, штатная опция при покупке нового автомобиля обойдется в несколько раз дороже.
Неисправности и ремонт
Некоторые проблемы могут стать причиной, по которой движение задним ходом затрудняется. Наиболее распространенными неисправностями можно назвать следующее:
Для ремонта требуются расходные материалы и стандартный набор инструментов. Применение тестера позволяет определить место прорыва с высокой точностью.
Камера заднего вида Хендай Грета
Особенности
Одной из самых новомодных автомобильных опций сегодня является камера заднего вида. Корейская компания хендай моторс, следуя мировому тренду, так же стала оснащать свои авто этим аксессуаром. Продающуюся у рас в России крету, так же не миновала чаша сия. Правда, когда будущий автовладелец покупает эту машину, в её базовой комплектации камера отсутствует и за неё приходится платить дополнительно.
На первый взгляд, она и вовсе не нужна, поскольку всё, что происходит сзади, можно увидеть и в обычные зеркала заднего вида. Однако если какая-то опция активно продается, значит, она действительно необходима. Сегодня камера заднего вида Хендай Грета, присутствует на большинстве автомобилей этой марки.
(ВАЖНО) Следовательно, многие наши сограждане считают, что на современных дорогах без неё не обойтись. Мнение это сложилось не случайно, а благодаря целому ряду особенностей, в том числе таких, как:
Кроме всего прочего, камера заднего вида вселяет в душу автолюбителя уверенность в своих силах, в том, что он выйдет без потерь из любой трудной ситуации, вызванной дорожно-транспортным происшествием.
Разрешение автокамеры и экрана
Однако все эти шикарные возможности, которые предоставляет наличие в автомобиле камеры заднего вида, будут действительно таковыми, если устройство обладает соответствующими техническими характеристиками. Важнейшими критериями, по которым оценивают видеокамеры, является такие параметры, как:
Лучшая в мире камера с высочайшим разрешением будет почти бесполезна, если передаваемое ею изображение отобразится на дисплее с низким разрешением. Оптимальным вариантом подобного устройства для греты является штатная камера хендай крета, сопряжённая со штатной же, для хундая, мультимедиа. Если разрешение аудиосистемы и видеокамеры не совпадает, то это ещё не значит, что в результате произойдёт ухудшение качества картинки на дисплее.
Сравнительно небольшой экран мультимедиа будет отображать всё достаточно чётко, при условии, что разрешение экрана будет выше, чем разрешение камеры. Изображение будет достаточно чётким, даже на маленьком экране.
Показатель чёткости изображения на видеокамере измеряется в так называемых телевизионных линиях или количестве пикселей на дюйм. Разрешение видеокамеры может указываться и в ТВ линиях и в пикселях, например, разрешение 650х492 пикселя соответствует 560 телевизионным линиям.
Позиция установки и угол обзора
(ОБРАТИТЕ ВНИМАНИЕ) Камеры, обеспечивающие для водителя кроссовера hyundai creta шикарный вид сзади, имеют достаточно широкий угол обзора, достигающий 170 градусов. Он обеспечивает водителю возможность оценивать обстановку за кормой своего авто, не отвлекаясь от дороги. Однако далеко не всё зависит от технических характеристик устройства.
Большое влияние на его функционирование оказывает то, где и как будет установлена видеокамера. Она может находиться в нескольких местах, в том числе таких, как:
Чаще всего, подобные приборы монтируются на крышке багажника, поскольку именно это место считается для камеры заднего вида наиболее приемлемым. В любом автосервисе, профессиональные мастера предложат автолюбителю такой вариант. Впрочем, работа подобного рода не входит в число наиболее сложных, и каждому водителю по силам выполнить её самостоятельно.
Задача, которую, при этом, нужно выполнить, достаточно, проста. Она заключается в том, чтобы протянуть провод от монитора мультимедийной системы к видеокамере и соединить их между собой. Проводку необходимо спрятать под обшивку.
Светодиоды
(ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ) Камеры заднего вида для hyundai creta могут различаться между собой ещё и по наличию или отсутствию подсветки, а так же по её типу. Таким образом, исходя из этих критериев, они подразделяются на несколько разновидностей, в том числе:
Если подсветка отсутствует как таковая, рекомендуется смонтировать её самостоятельно или обратиться в один из автосервисов, специализирующихся на оказании подобных услуг. Если принято решение заниматься монтажом подсветки самостоятельно, то целесообразнее всего будет использовать для этой цели светодиоды.
Электрика автомобиля не предполагает использования мощного энергоёмкого оборудования. Подсветка камеры заднего вида производится на основе светодиодных приборов. То же самое можно сказать и про всё внутреннее освещение.
Купить всё необходимое для выполнения этой работы можно на aliexpress, где в наличии имеется широкий выбор подобного оборудования. При достаточно большом световом потоке, светодиоды отличаются малой энергоёмкостью, Значительной нагрузки на электрическую систему автомобиля они не создадут.
Подключение
Подключение камеры заднего вида может происходить двумя способами. В том числе, с использованием мультимедиа автомобиля, и через монитор, входящий в комплектацию видеокамеры. Как тот, так и другой вариант имеет свои достоинства и недостатки.
При подключении к аудиосистеме креты экономятся деньги и внутренне пространство салона. Отпадает необходимость затрат на приобретение монитора. В то же время, имеется небольшой риск несовместимости нового оборудования и аудиосистемы автомобиля.
Впрочем, несовместимость комплектующих маловероятна, если пользоваться услугами магазина алиэкспресс. Там можно приобрести всё необходимое для монтажа не одной только камеры заднего вида, но и любого другого оборудования. Подключение видеокамеры проще всего производить через один из фонарей, сигнализирующих задний ход.
В этом случае не требуется прокладывать линию энергоснабжения, идущую через салон. Надо сказать, что энергосистема кроссовера хендэ грета, достаточно, сложна, и напряжение в ней не везде одинаковое. Поэтому, подключив штатный прибор к плюсу и минусу в одном месте, можно избежать сбоев в его работе
Расширенные функции безопасности
Ничто так не ценят водители в своём авто, как уровень безопасности. По-настоящему уверенными в себе они становятся только тогда, когда полностью контролируют обстановку на дороге. Руководить поведением участников дорожного движения не дано даже инспектору ГИБДД. Однако получить представление о том, что происходит в непосредственной близости от себя, может каждый. Для этого надо оборудовать свой автомобиль видеокамерами спереди и сзади.
Установив сзади камеру заднего вида, а спереди фронтальную, можно обзавестись надёжным другом, всегда готовым помочь припарковать автомобиль, даже если на парковке почти не осталось свободных мест. Динамическая разметка, которую проецирует на дорогу современная камера, позволяет справиться с этой нелёгкой задачей даже неопытному новичку, недавно севшему за руль.
Не менее впечатляющими возможностями обладает и камера переднего вида, предназначенная для автомобиля hyundai creta. Передняя полусфера на дороге подвергается не меньшей опасности, чем задняя, при неудачной парковке её можно повредить так же легко. Поэтому передний гаджет, не менее важен, чем задний.
Это маленькое и очень недорогое устройство позволяет экономить большие деньги за счёт ювелирного вождения, Добиться в этом деле больших успехов позволяет camera, как заднего, так и переднего вида. Она обладает специфическими возможностями. Главное чтобы она была совместима с оригинальным мультимедиа креты.
Новый взгляд или Камера мне в помощь!
Приветствую, мои читатели.
Главное — не унывать и всё получится!
Продолжаю рассказ о доработках машины. Магнитола заменена, а значит пора доделать то, ради чего всё задумывалось.
Как бы не говорили, внешний вид с большим экраном радует больше, но главное — возможность подключения камеры заднего вида.
Для начала этапы пути.
Что взять?
Штатная камера — это самый правильный путь, но… Пока нет достойных предложений, нужно заменить ещё и накладку с местом под кнопку, и организовать проводку с линией can.
Камера врезная или накладная. Я писал о покупке зеркала с камерой, но рука так и не поднялась резать родной пластик для ее крепления. Так что если кому нужно — можем обсудить.
Камера в фонаре подсветки номера. Вариант самый распространенный из-за простоты монтажа и обслуживания.
Основным аргументом при моем выборе было то, что камеру я получил в качестве подарка вместе с магнитолой…
Поэтому в моем случае берём камеру в плафоне, питание камеры берём с магнитолы двумя проводами. Питание, видеосигнал, и сигнал о включении задней передачи тянем от пятой двери. Оговорюсь — сигнал о включении задней передачи можно взять и от плафона, но я решил не вести провода из разных мест.
Как организовать задержку включения камеры?
Этот вопрос тоже имеет место быть. Смысл в том, что на АКПП при включении D рычаг переходит через R, а значит появляется сигнал на включение камеры.
Есть много вариантов решения этой проблемы, НО опытным путём установлено — на ШГУ есть уже эта задержка! Значит это не наша проблема!
Волнения оставались только о напряжении питания камеры. Никаких данных о камере у меня не было, по виду стандартная. Значит снова эксперимент — подключаем камеру к монитору и блоку питания на столе и начинаем убавлять напряжение. И что имеем? Камера отлично себя чувствует при питании от 12 до 6.5 вольт. А почему бы и не подключить без преобразователя? А тем более, что его нет у меня )))
Пробуем!
Думаю букв достаточно написал, поэтому дальше большими мазками.
Делал один. Снял пластик снутри пятой двери — два самореза и защёлки — упорные, но стойкие. Выжили все.
Дальше 4 гайки держат накладку с подсветкой номера. Откручиваем. Головка на 10. Дальше все делал на весу — крайне не рекомендую — дверь наровит подняться, но я справился.
Самое сложное было заправить «тюльпаны» в резиновый уплотнитель в двери. Силикон — и все как по маслу сходит! Не забываем вернуть все к исходному состоянию.
Дальше сигнал о задней передачи брал с правого фонаря — зелёный провод. Как подключить — решайте сами. Остальные провода тянем к гофре слева.
Вынимаем гофру с обеих сторон и просовываем наши провода через нее.
Силикон снова в помощь. Прошли без проблем.
Осталось протянуть через салон и молиться, чтобы длины хватило… Повел к правой стороне, чтобы через верх довести до правой стойки и там спустить вниз. Дальше уже знал как по прокладке проводов от регистратора.
Самым грязным (в прямом смысле этого слова) был процесс прокладки вдоль верхней части пятой двери слева направо. Резиновый уплотнитель приклеен на какую-то черную и тягучую жижу, похожую на жидкий гудрон. Тянется, пачкает всё и вся, руки не отмываются… Аккуратнее!
Ну а дальше самое простое. Сдергиваем уплотнитель двери сверху и в просвет просовываем провод. Я использовал протяжку из сталистой проволоки. Давно она у меня уже, многое прошла. Дальше следующая дверь, также снимаем уплотнитель и проводим также сверху. Всё достаточно хорошо видно и под крышей есть окна металла между крышей и проемами дверей, так что провод не упадёт.
По правой стойке вниз, вынимаем бардачок и крепя к трубе проводим к магнитоле.
Всё хватило. Без натяга.
Итак, к магнитоле пришли следующие провода — видеосигнал — жёлтый тюльпан (соответственно «+» и «-» видео), питание камеры (два провода «+» и «-» с соединителем как на камере), провод включения задней передачи (красный провод внутри видеопровода).
Осталось подключить к магнитоле.
Многие используют покупной разъем, но я потратив много времени на изготовление разных вариантов разъемов просто подключил всё коннекторами от компьютера — всё отлично подходит и очень плотно сидит.
Это коннекторы для подключения кнопок Reset, Power, Audio.
Камера заднего вида Хендай Крета
Камера заднего вида Хендай Крета – важный компонент корейского автомобиля, являющийся опциональным дополнением в топовых комплектациях. На рынке можно встретить большое количество съёмочных приспособлений. Главный момент – основная масса отзывов носят положительный характер. Наибольшим спросом пользуются фирменные камеры, фиксирующиеся на определённое место, а также универсальные приспособления, которые можно устанавливать на любой части кузова паркетника. Каждая разновидность обладает своими плюсами, а также минусами. Об этом и поговорим в сегодняшней статье.
Особенности камера заднего вида Хендай Крета
Камера заднего вида Хендай Крета может похвастаться такими особенностями:
Разновидности камер
Существует три разновидности задних камер для Хундай Грета:
Что касается универсальных съёмочных приспособлений, то они бывают двух видов:
Важно помнить: элементы заднего вида нагреваются до 60 градусов Цельсия. Не нужно беспокоиться по этому поводу – это вполне нормальное явление.
Достоинства и недостатки
В первую очередь поговорим о преимуществах универсальных компонентов. К ним мы решили отнести:
Недостатки универсальных приборов:
Теперь поговорим об фирменных камера заднего вида Хендай Крета:
Если говорить о недостатках, то он здесь всего один – высокая стоимость.
Выбор камеры заднего вида
При выборе камера заднего вида Хендай Крета нужно опираться на следующие критерии:
Установка камера заднего вида Хендай Крета
Установка камера заднего вида Хендай Крета возможна и в домашних условиях. В инструкции сказано, что наиболее оптимальными местами установки являются бампер и крышка багажника. Каждый водитель должен самостоятельно определиться с конкретным местом, отталкиваясь от собственных предпочтений.
Если верить статистике, то большинство автовладельцев останавливаются на крышке багажника. Эту позицию понять несложно – подобное расположение не влияет на экстерьер и обеспечивает идеальную высоту съёмки. В отельных случаях прибор может устанавливаться на номерной знак, либо на ручку багажника.
Теперь поговорим о процессе самостоятельной установки камера заднего вида Хендай Крета. Предположим, что у нас уже имеется всё необходимое: непосредственно съёмочное приспособление и специальный набор инструментов. В первую очередь необходимо протянуть контакты от монитора до задней камеры. Провода желательно спрятать под обшивкой. После этого подключаем контакты, следуя инструкции, и монтируем камеру на заранее выбранное место.
Процесс настройки камера заднего вида Хендай Крета
Следующим логичным действием после установки прибора, является его настройка. Для этого необходимо использовать специальную шкалу. Правильное применение которой позволит добиться максимально качественного изображения с камера заднего вида Хендай Крета. Для начала определяем три точки, с шагом 10 см, начиная от верхней кромки бампера.
То есть, первая точка – 10 см, вторая – 20 см, и третья – 30 см. Благодаря этим точкам определяется дальновидность камеры с шагом в 30 см. Правильное использование шкалы, облегчает процесс ориентирования водителя при обнаружении препятствия либо при парковке.
Выше мы рассмотрели основные нюансы монтажа камеры заднего вида Хендай Крета заднего вида корейского кроссовера. Вы смогли убедиться, что здесь нет ничего сложного и справиться может каждый.
Если вы не уверенны в собственных силах, лучше обратится к специалистам. Однако, не на каждой автомастерской предоставляются такого рода услуги.
Вывод
Камера заднего вида Хендай Крета – удобный прибор, значительно упрощающий процесс ориентирования водителя на дороге, а также во время парковки. Существует несколько типов съёмочных приспособлений, но специалисты рекомендуют останавливаться на фирменных. Несмотря на высокую стоимость, они обеспечивают качественную картинку, а при их установке редко возникают трудности. Приобрести съёмочное приспособление можно на официальном ресурсе корейской компании, либо в проверенных интернет-магазинах. Чтобы предотвратить возможную покупку подделки, желательно привести с собой компетентного товарища.
Камера заднего вида Хендай Крета — это отличный способ дополнителнительного тюнинга автомобиля.
Также камера заднего вида Хендай Крета повышает безопасность использования автомобиля при совершении маневров в движении задним ходом.
