Как установить дисковые тормоза на велосипед вместо обычных

31.07.202231.07.2022 admin 0 Comments

Как установить дисковые тормоза на велосипед вместо обычных

Установка дисковых тормозов на велосипед своими руками

Дисковые тормоза (они еще носят наименование роторных) установлены на большей части модификаций горных велосипедов. Хороший уровень модуляции и высокое качество торможения – это важно при езде по бездорожью и (или) с большими скоростями. Для установки дисковых тормозов на велик вы можете обратиться к мастеру или попытаться выполнить это собственноручно. Тема статьи – установка дисковых тормозов на велосипед. Отдельно рассмотрим два вида установки: с механической и гидравлической системами.

В каких случаях необходимо установить дисковые тормоза

Установка дисковых тормозов на велосипед бывает актуальна в таких случаях.

Различают 2 разновидности дисковых тормозов: гидравлические и механические. В системах с механикой применяется трос из металла в оплетке. Гидравлическая система – это конструкция из цилиндров силового типа и гидравлической линии. Есть и гибридный вид, сочетающий элементы обеих модификаций.

Плюсы дисковых тормозов.

Особенности механических дисковых тормозов

Механика – это удобное и надежное решение, в особенности для недорогих велобайков. Все преимущества механической системы оценят любители путешествовать на велосипеде не просто по неровным дорогам, но и по незаселенной местности. Если сравнивать с гидравликой, ремонтопригодность дисковых тормозов с механикой значительно выше. Установка, в сравнении с гидравлической системой, достаточно простая, а затрат значительно меньше. Поставить «диски» бывает целесообразно, если обода велосбайка искривлены. В этой ситуации ви-брейки начинают тормозить значительно хуже. Безусловно, ничего хорошего в искривленных ободах велика нет, даже если до «восьмерки» дело не дошло. Однако, если втулка дает возможность закрепить диск, а само колесо велосипеда в сносном состоянии, то почему – нет?

Особенности дисковых тормозов гидравлического типа

Если сравнивать с механической системой велика, «гидравлика» имеет такие преимущества.

Не лишена гидравлика и определенных минусов: она «боится» воздуха, ее невозможно отремонтировать вне мастерской. Кроме того, стоимость ее выше, чем для механической системы.

Необходимый инструмент для установки дисковых тормозов

Вам понадобиться следующий основной инструмент:

Порядок установки механических дисковых тормозов

Для того, что бы правильно поставить дисковые тормоза механического типа необходимо выполнить следующий порядок действий:

Заключительный момент по монтажу системы – отрегулируйте калипер по отношению к ротору. Выставьте положение колодок. В среднем, оно составляет 0,3-0,4 мм, меньше в несколько раз, по сравнению с ободной конструкцией.

Положение троса настраивайте при помощи шестигранника, со стороны прижимающего механизма. Избыток троса «откусите» кусачками. После того как правильное положение колодок установлено, а срабатывание системы велосипеда происходит на ½ сжатия рычага, зафиксируйте на болтах калипер окончательно. Естественно, что, по окончании процесса установки, выкатите и опробуйте велобайк в действии.

Установка гидравлических дисковых тормозов

Перед тем как поставить гидравлику на велобайк, заправьте ее специальной жидкостью. Для продукции Shimano это минеральное масло, другие модификации используют жидкость DOT. Чтобы удалить воздух из гидролинии, ее нужно прокачать. Герметическое закрепление гидролиний к силовым и рабочим цилиндрам – главное условие, чтобы не допустить проникновения воздуха внутрь системы. После разрыва шланга, эти места – на втором месте по риску появления воздушных пузырьков.

Набор инструмента для установки системы с гидроприводом тот же, что и для механической системы, а алгоритм действий, связанных с установкой, такой же.

Главная причина некорректного срабатывания гидравлических дисковых тормозов – это некорректное положение калипера. При необходимости, открутите комплектующую и установите заново.

Итоги

Смонтировать и отрегулировать дисковые тормоза на велобайк самостоятельно – это вполне реально. Особой сложностью манипуляция по установке не отличается. Некоторая последовательность действий, немного сноровки и терпение и вуаля. Чтобы выявить и своевременно устранить недостатки, нужно сразу же, по окончании монтажа, обкатать велосипед.

Как поставить дисковые тормоза на велосипед

8 mins Автор: Михаил Скворцов 2681

Дисковые, или роторные, тормоза широко используются на многих моделях горных велосипедов. Роторная тормозная система обладает высокой эффективностью торможения и модуляцией, и это позволяет использовать ее в жестких условиях передвижения на высоких скоростях. Чтобы установить дисковые тормоза, можно воспользоваться услугами веломастерской или с удовольствием сделать это самостоятельно.

С процедурой по установке дисков на велосипед можно столкнуться в нескольких случаях:

По устройству дисковый тормоз имеет аналогию с v-brake:

По виду привода велосипедные дисковые тормоза разделены на два типа – механика и гидравлика. На первых используют металлический трос в оплетке (как у V-brake), на вторых – гидролинию с жидкостью и силовыми цилиндрами.

Промежуточный вариант занимают механико-гидравлические, или гибридные дисковые тормоза.

Диски с нуля на «ви-брейковые» велосипеды

Велосипедов, на которые можно поставить и ви-брейки и диски, не так много, отсутствие универсальности – существенный недостаток роторов. Поэтому перейти с ободных тормозов на дисковые не так просто, ведь понадобится вносить изменения в конструкцию байка.

Переделка тормозной системы касается колеса. Его втулка должны быть «заточена» под диск, то есть иметь специальные посадочные места под него. На байках с v-brake это обычно не предусмотрено. Здесь можно пойти двумя путями: поставить новое колесо с втулкой под ротор или поменять только втулку. Первый способ проще:

При этом новое колесо под диск будет стоить денег, по цене особых различий не будет. Зато по времени покупка сразу собранного колеса – более выгодный вариант.

Качественный дисковый тормозной комплект стоит недешево. Для первой пробы не нужно затеваться с двумя дисками – достаточно сменить систему на передней части. Возможно, диски не оправдают желаний или на практике окажутся не лучше V-brake, так что лучше поэкспериментировать с одним колесом.

На пальцах процедура установки дискового тормоза выглядит так:

Важным моментом является регулировка дисковых тормозов. Неправильно или вовсе не настроенный тормоз будет неэффективно работать и мешать передвижению.

Раз диски разделяются на механические и гидравлические, стоит подробнее остановиться на установке и тех и других.

Как поставить дисковые тормоза с механическим приводом

Механика взамен ободных тормозов – лучшее решение, особенно для бюджетного велосипеда. Ее и поставить просто, и запчасти по сравнению с гидравликой выйдут дешевле. Переход также оправдан искривлением поверхности обода – ви-брейки плохо тормозят при таких условиях и часто расстраиваются. Конечно, кривая поверхность, даже при отсутствии «восьмерок» – это не очень хорошо. Но если втулка позволяет крепить диск, а само колесо за несколько лет хорошо зарекомендовало себя, почему бы не попробовать?

Замена старого изношенного тормоза также не вызовет трудностей: все перед глазами, главное, купить то же самое и установить в нужной последовательности.

Для работы понадобятся:

Любители используют для монтажа диска на втулку подходящие по диаметру и длине болты.

В принципе, это можно сделать, главное условие – винты должны полностью входить в отверстия крепления, иначе диск не будет держаться.

Установка механических тормозов:
1. Перевернуть байк и демонтировать колесо.

2. Снять старый калипер и диск, высвободить трос из приводного рычага и снять его (для замены).

3. Разжать тормоза V-brake и демонтировать их с велосипеда.

4. Прикрутить ротор к втулке колеса на 6 крепежных винтов. Затянуть до упора, равномерно распределить усилия помогут шайбы под болтами.

5. Установить (или настроить) ручку тормоза. С помощью шестигранника зафиксировать положение рычага и приводного троса.

6. Поставить калипер на раму через адаптер. На первом этапе закреплять до упора не нужно, так как придется выставлять его положение под поверхность ротора.

7. Протянуть трос на калипер.

8. Поставить колесо на эксцентрик или гайки.

Последний этап правильного монтажа – регулировка калипера относительно поверхности диска. Необходимо выставить положение колодок – оно будет в несколько раз меньше, чем у ободных, и в среднем – 0.3 – 0.4 мм.

На величину зазора между поверхностью и колодками влияет натяжение троса. Его настройка проводится шестигранником со стороны прижимного механизма. Лишнюю длину троса убираем кусачками. Когда колодки выставлены в правильное положение, а тормоза срабатывают на половину сжатия рычага, полностью зафиксировать калипер на болтах.

Итак, после установки и тщательной настройки выкатываем велосипед и проверяем работу системы в реальных условиях.

Установка гидравлической системы

Гидравлика в сравнении с механикой имеет ряд преимущество:

Вместе с этим, гидравлика более дорогая, неремонтопригодная в полевых условиях, «боится» воздуха.

Итак, перед установкой необходимо заправить систему жидкостью. В Shimano используется специальное масло на минеральной основе, для других моделей дисковых тормозов – жидкости стандарта DOT.

Для удаления воздуха используется прокачка гидролинии – проталкивание жидкости под давлением. Чтобы система не завоздушивалась при эксплуатации, необходимо герметичное крепление гидролинии к рабочему и силовому цилиндру – именно здесь появление пузырьков наиболее вероятно, за исключением разрыва самого шланга.

Для работы по установке гидравлического дискового тормоза на велосипед понадобятся те же инструменты, что и с механикой, а последовательность работ аналогична:

Неправильное положение калипера на гидравлике – основная причина, почему тормоз срабатывает плохо. По необходимости нужно открутить деталь и повторить ее установку.

Заключение

Поставить диски на велосипед вполне реально своими руками. Процедура не отличается сложностью, к тому же тормоза обычно сразу принимают рабочее положение. Установленная система требует обязательной обкатки, чтобы выявить недостатки и сразу же устранить их.

Установка дискового тормоза с нуля

Всем огромный привет!
Пришла в голову оригинальная мысль поменять клещевые тормоза на дисковые. Но на велосипеде не было крепления…
Обо всём изготовлении я вам сегодня расскажу!

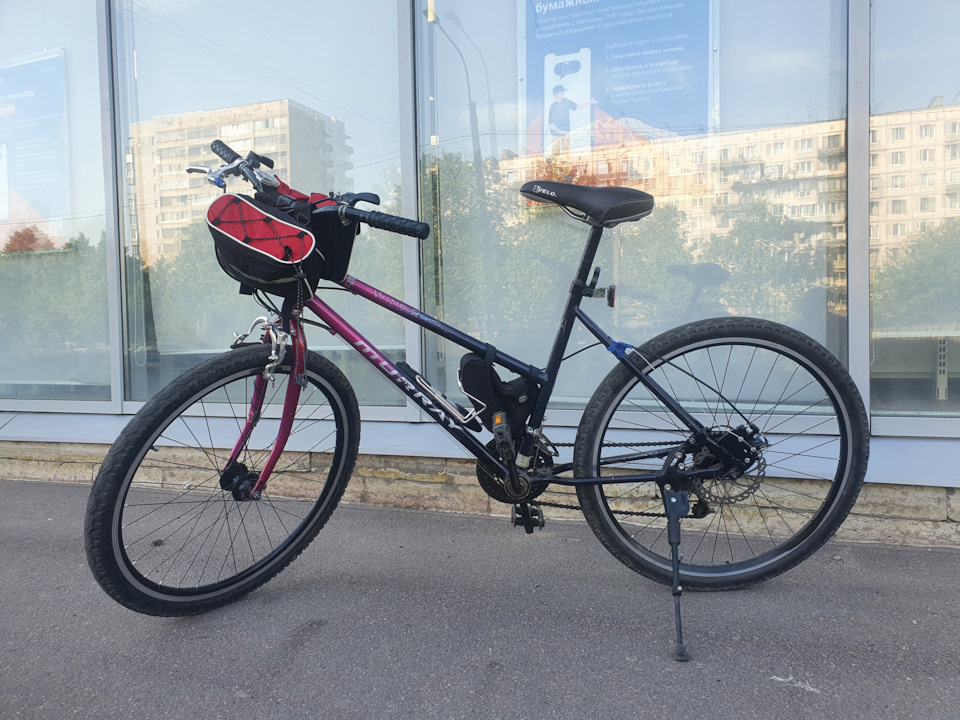

Велосипед абсолютно ничем не примечателен: Обычный горный велосипед Murray, производства США в 1993 году. Всю свою жизнь провёл в одной семье. От его надёжности я очень удивляюсь))

Вся идея началась с того, что меня абсолютно не устраивала эффективность клещевых тормозов. Даже по сравнению с V-break они были ужасны.

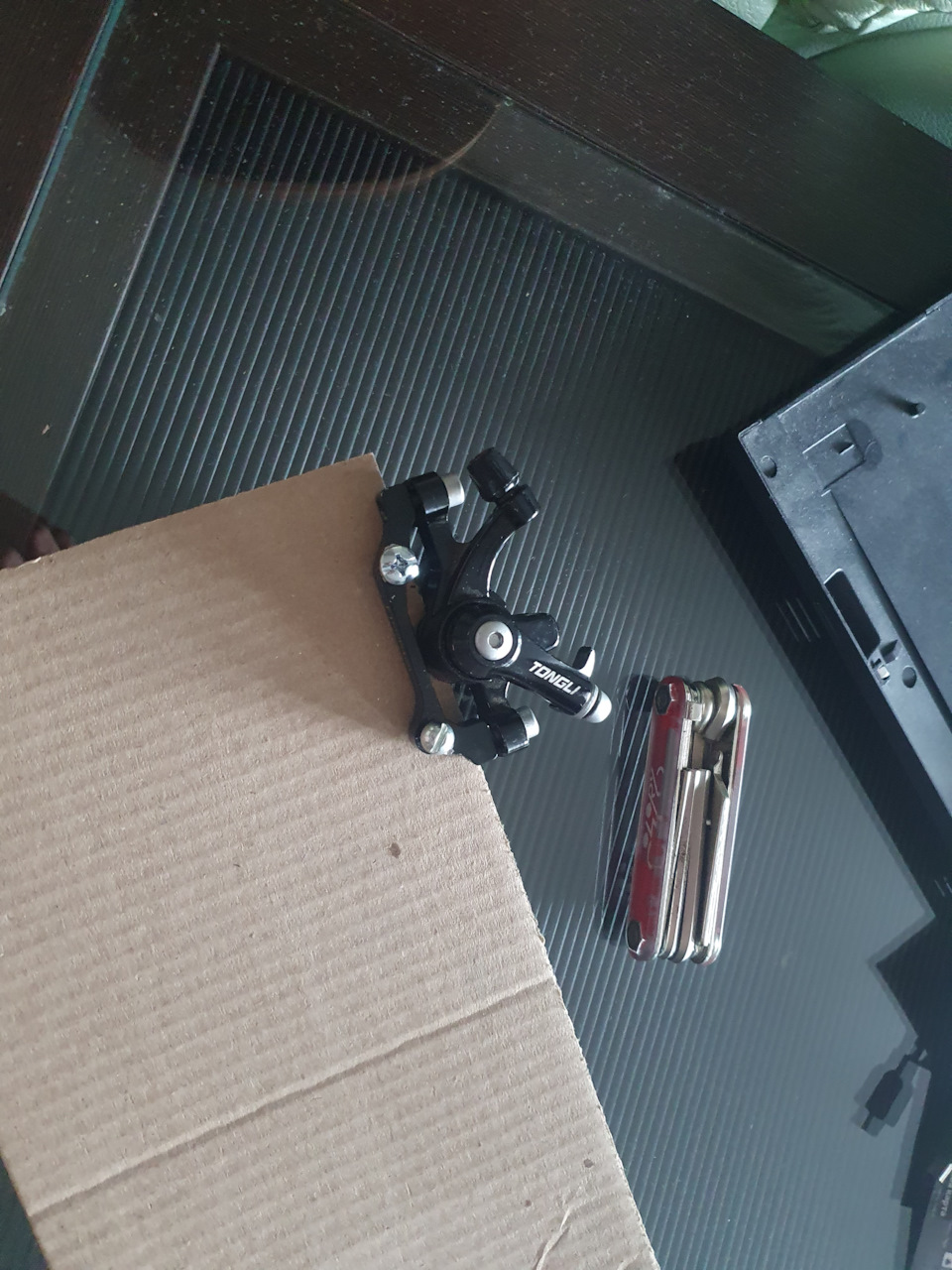

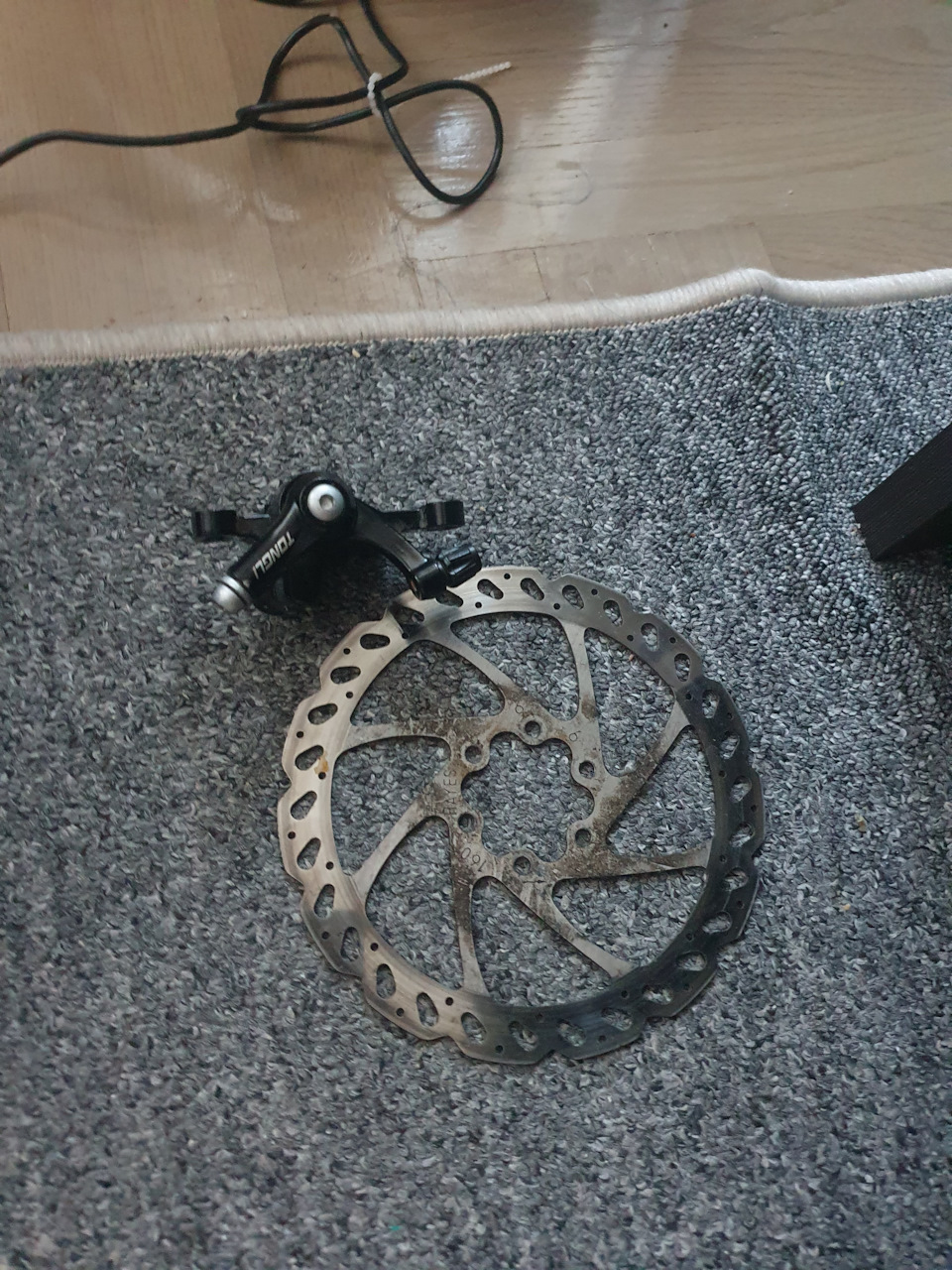

Подтолкнуло меня то, что приятель даром отдал мне всё, что нужно для установки дисковой механики, а именноКалипер Thongli и Ротор 160мм.

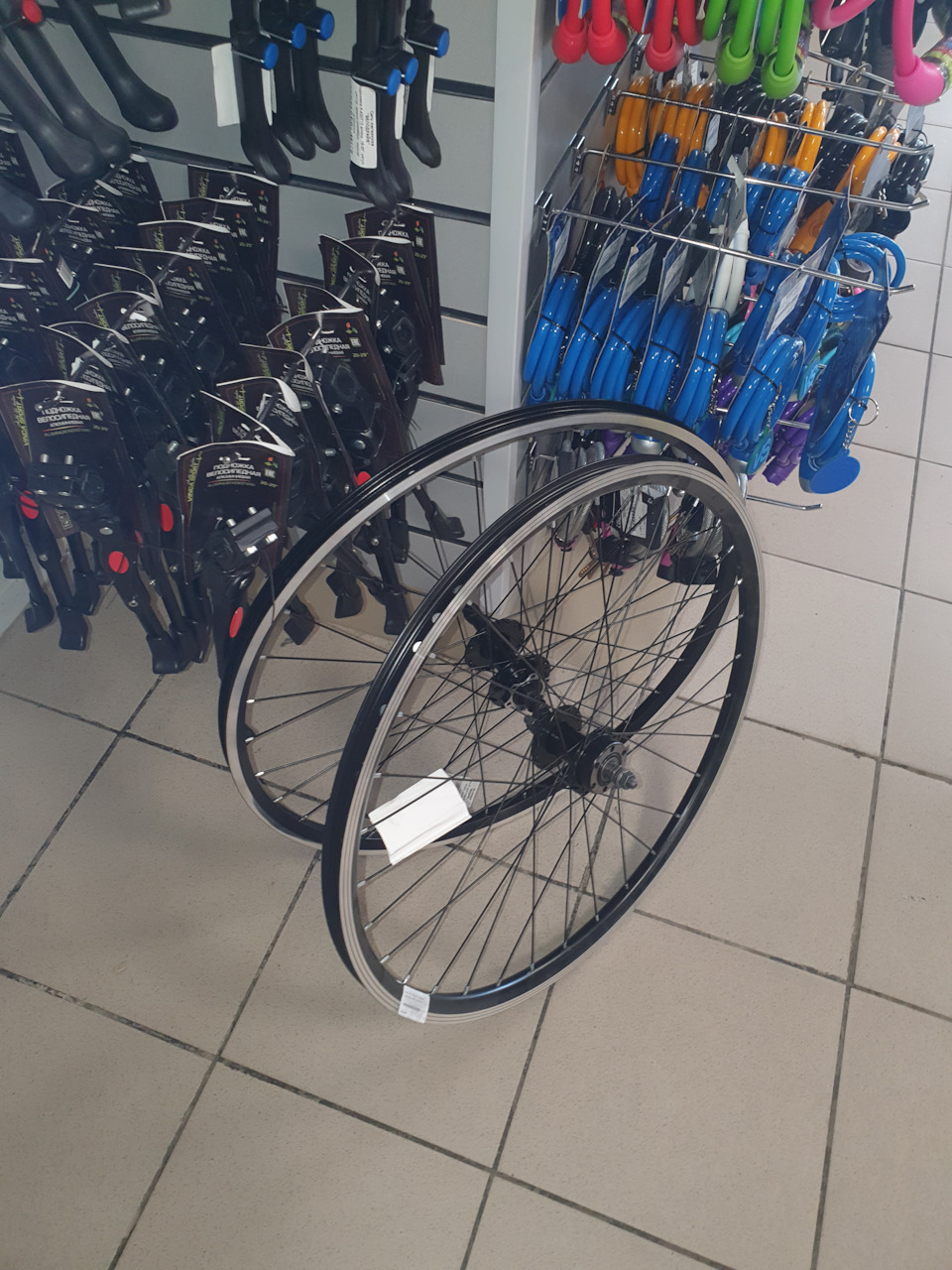

Втулки на колёсах не имели возможности установки ротора и из-за этого пришлось ещё покупать колёса.

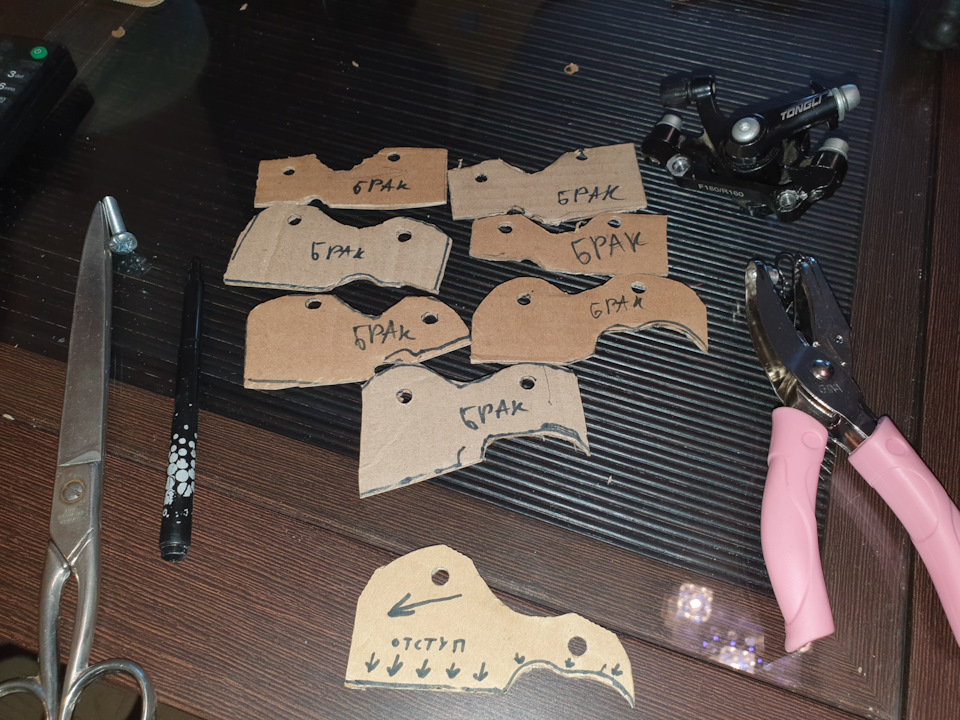

Теперь можно начать проектировку. Устанавливать я буду только задний, его мне вполне хватает. Для того чтобы создать будущее крепление, я сделал его макет из картона. Подгонка была не лёгкой, но я это сделал)))

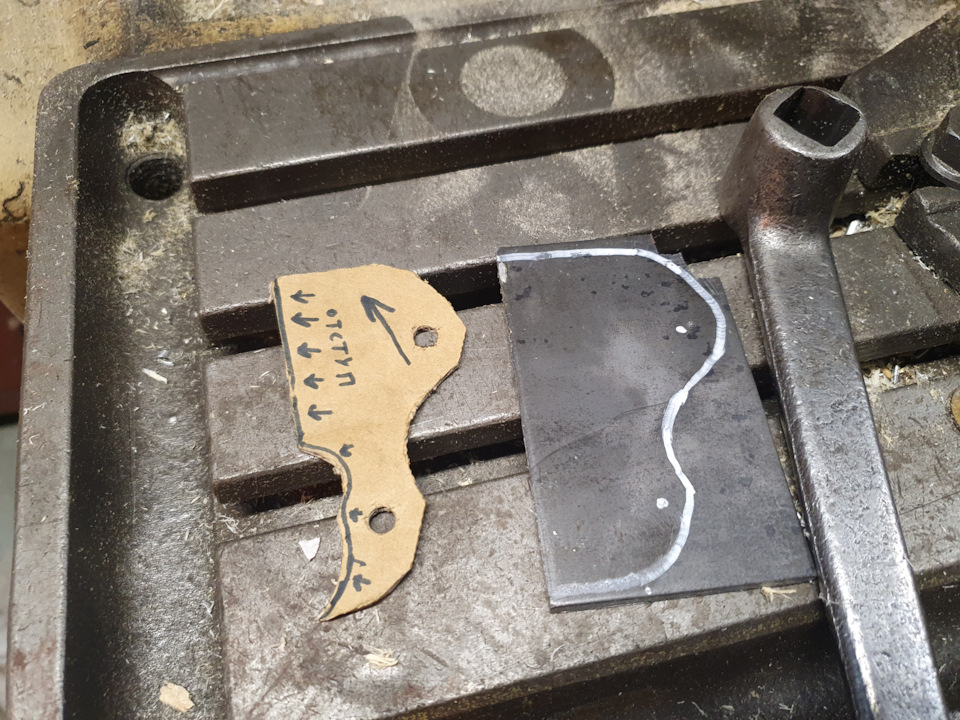

Крепление изготавливал из листа Стали 4мм

Формы получились сложные: Внешнюю часть отрезал болгаркой, внутреннюю часть на Фрезерном станке. Отверстия просверлил на Сверлильном станке.

Проверяем чтобы всё встало чётко.

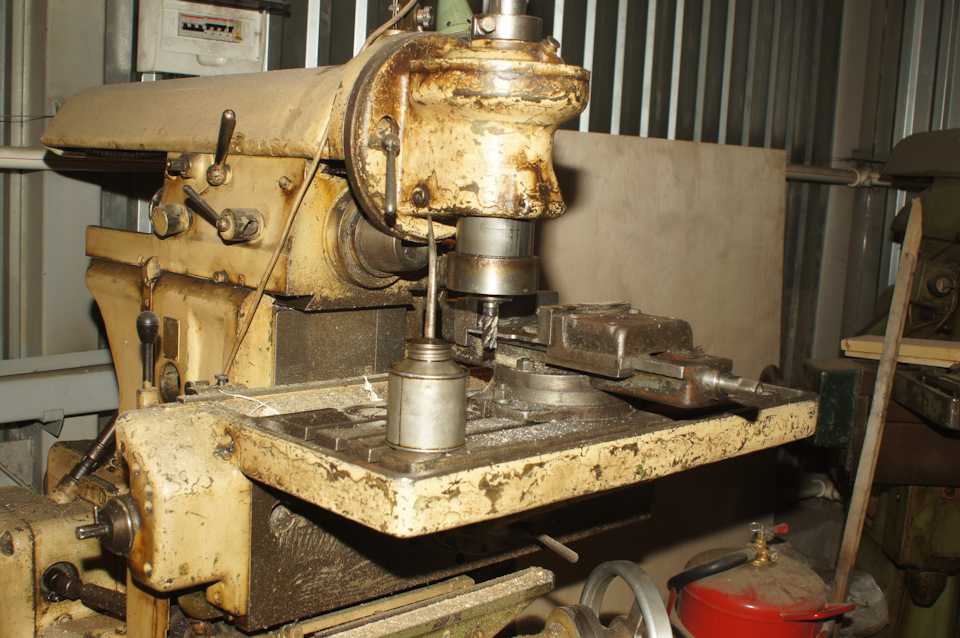

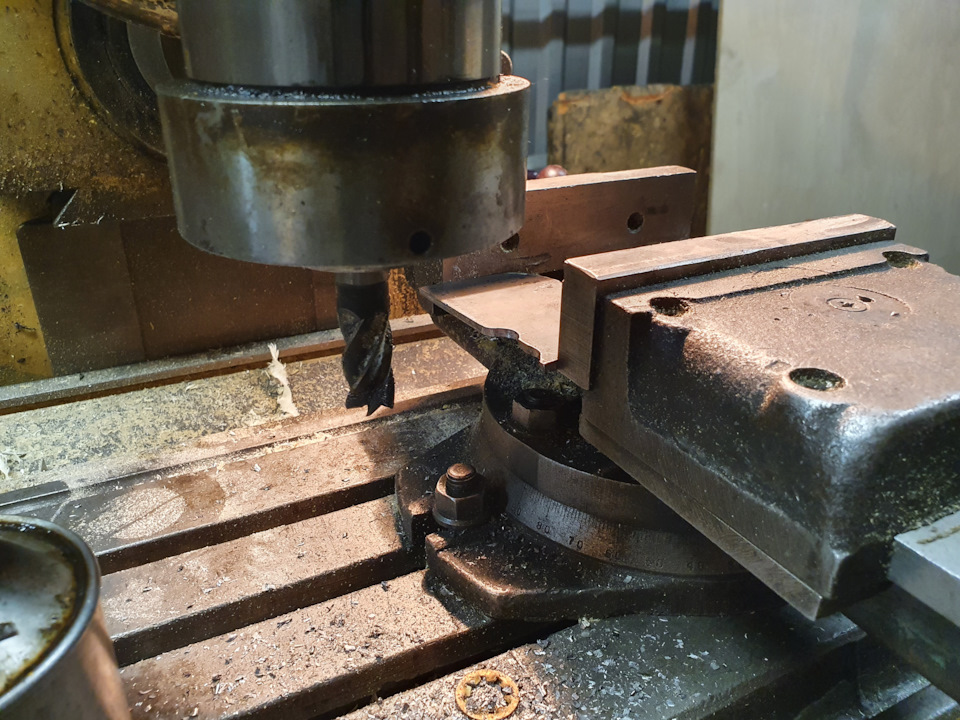

Не всё с первого раза, поэтому ещё фрезеровал, дабы получить точную форму

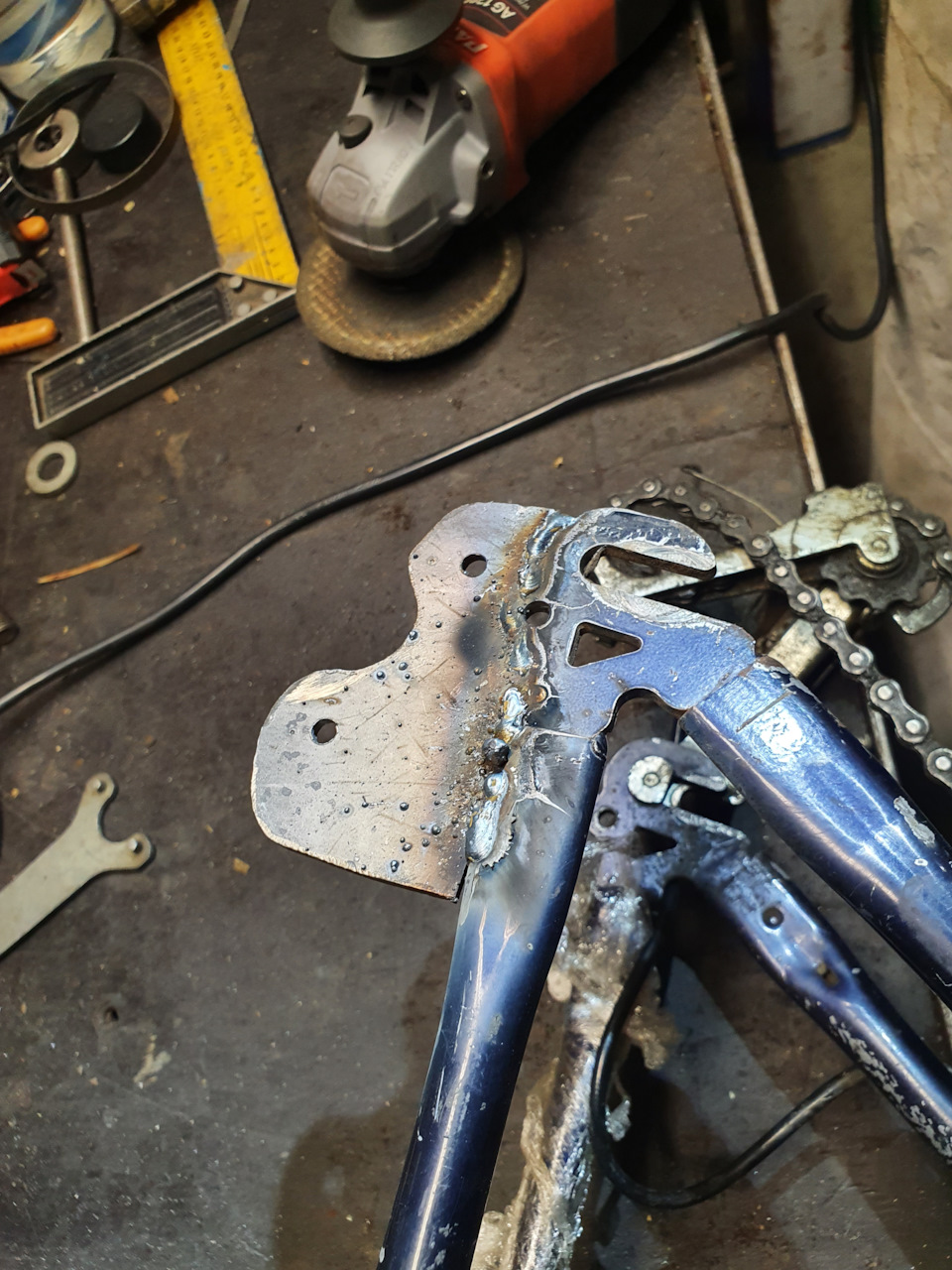

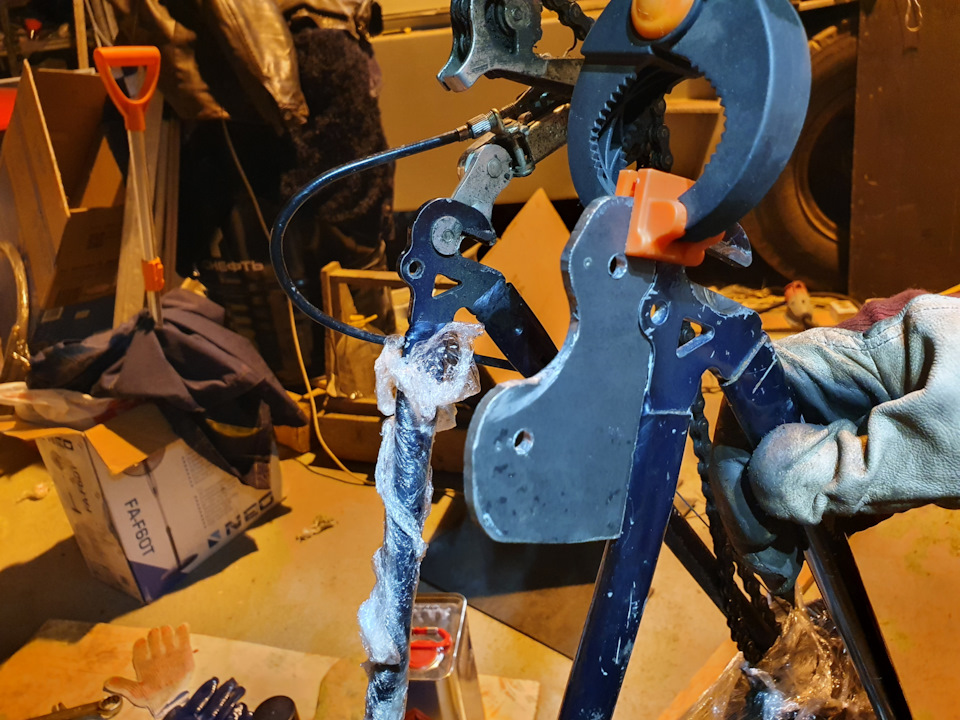

Далее привариваем получившуюся деталь к раме, а именно к самому толстому месту.
Если профессиональные сварщики увидят этот шов — Они будут плакать))). Не судите строго, опыта в сварке мало:) Но это уже дело времени)

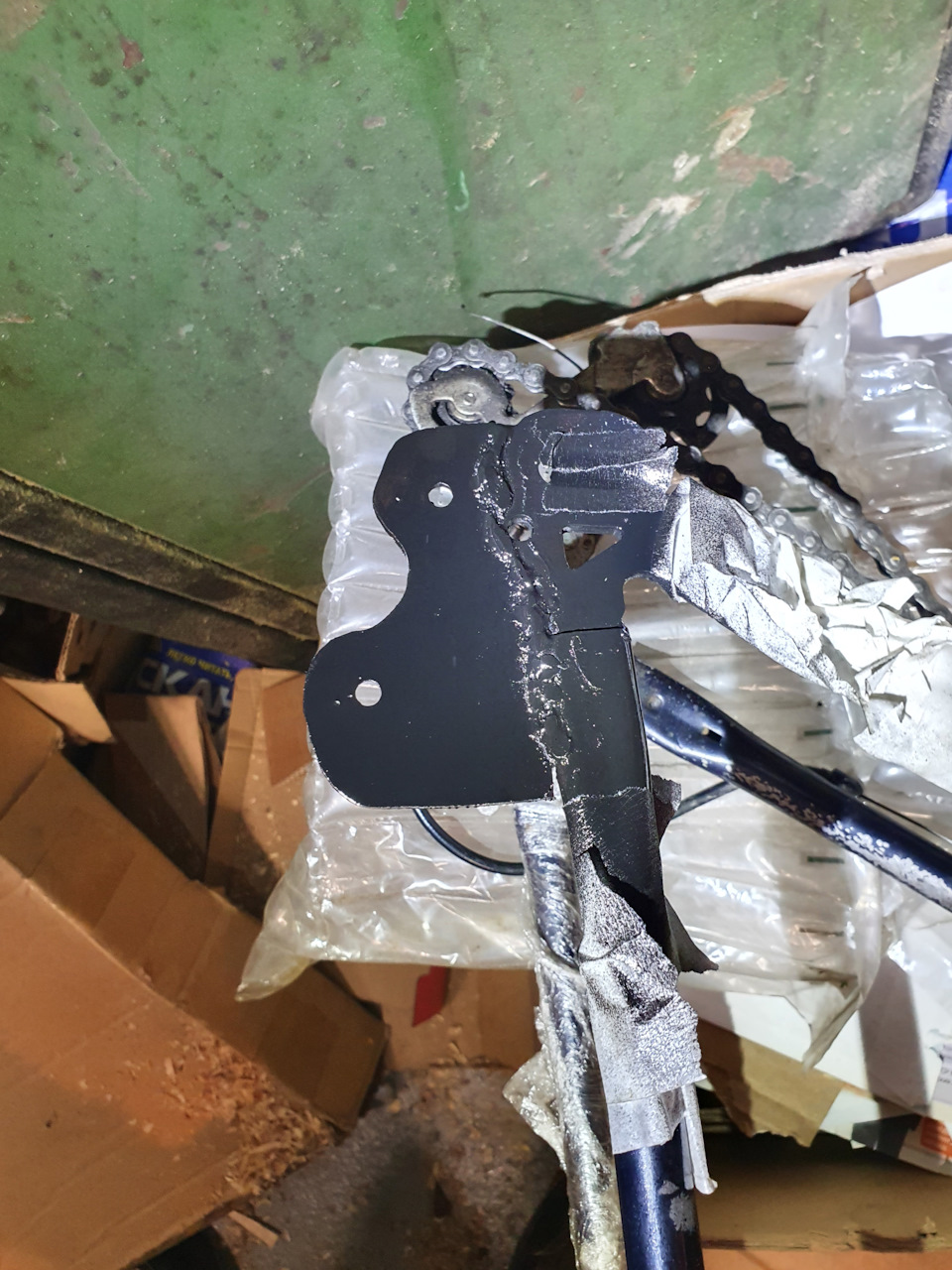

Шов зачищаем, и приступаем к покраске. Глянцевая чёрная краска Monarca в баллончике

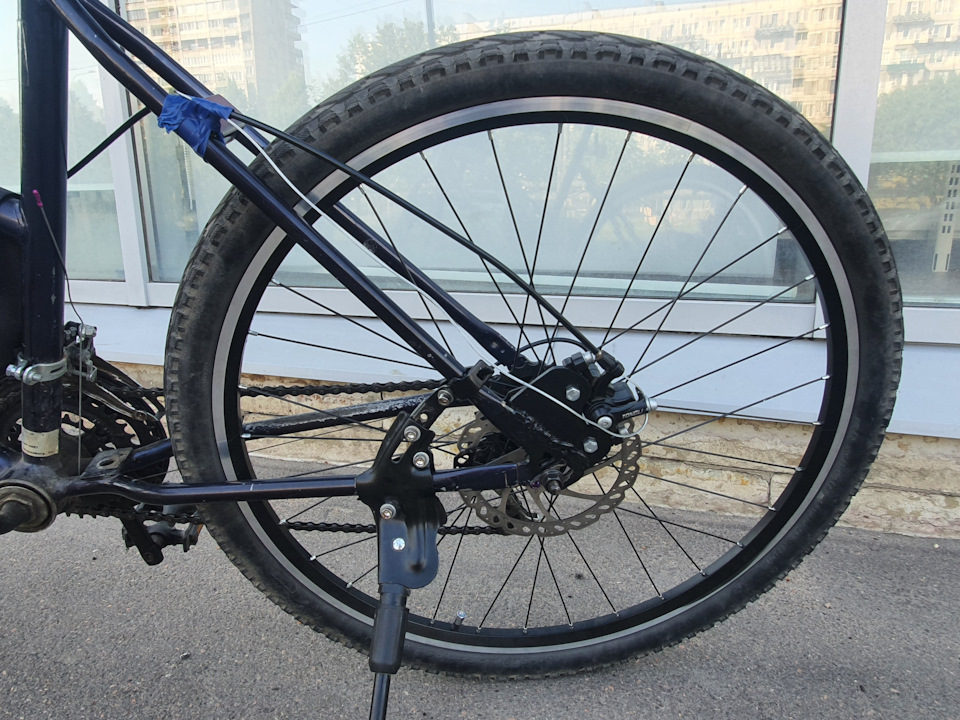

Наконец-то, Час Икс. Устанавливаем Калипер на получившийся кронштейн. Всё встало идеально)

Перешёл к тестированию, с трудом заставил себя выйти на улицу в +32. Питер однако балует жаркой погодой.
Всё получилось отлично на 5+. Тормозят отлично и очень эффективно.

Итого: Получился отличный результат!
Стоило ли оно того? Я считаю что стоило, потому что менять велосипед я всё равно не собирался.

P.S Крепление получилось настолько крепким, что не выдержал сам калипер, который был китайским и разлетелся буквально через 6 км после выезда.

Всем удачных покатушек!

Метки: дисковые тормоза, установка дисковых тормозов, дисковые тормоза с нуля

Комментарии 31

Задумка интересная, но качество сварки… Не отломилось бы перо после этого.
И гордое название «Горный» для этого городского велосипеда — это очень большой комплимент)))

В 90х все подобные велосипеды назывались горными. И продавались либо то что потом стали называть Ашанбайк. Либо что то вроде Мюррея, тогда это был просто шикарный апппарт.
Таких как мы видим сейчас велосипедов просто не было.

Горным называли из-за наличия скоростей?

Фактически так.
Передний и задний переключатели скоростей и злая резина — эталон МТВ из 90х.
Были конечно куда более интересные модели велосипедов куда ближе к современным МТВ, но их практически было не купить — очень дорого и очень редко где они были.
А народ в то время мало что понимал и скупал просто велохлам аля АшанБайк.

Офигенно инженерный подход но как можно пользоваться только задним тормозом? Только передним еще хоть как то вариант…

Лично мне хватает только заднего тормоза, передний очень редко использую. Если вспомнить далёкие времена, то на аистах, камах и других передних не было, и ничего — ездили:))

На ровной местности заднего хватит особенно при расслабленой посадке когда вес на заднем колесе. Но при спуске задним очень сложно контролировать усилие, либо не тормозит либо блокируется и можно улететь. Конда дисковые тормоза еще были экзотикой их некоторые производители горных велов ставили только вперед, а назад обычные.

Шикарная работа и отлично получилось!
Честно скажу не многие готовы к такой модернизации с установкой дисков на столь старенький велосипед.

PS Если надумаешь и перед оснащать, говори. У меня где то валялась пара калиперов, дисков и адаптер для для установки на твою вилку. Даже варить не надо будет

Спасибо! Если созрею — обязательно обращусь!)

Механика досталось бесплатно, в приоритете я хочу гидравлические поставить. Но для этого нужна доработка. А так пока механика устраивает вполне

Гидравлика конечно хорошо — тормоза будут отзывчивей, лучше «чувствуется» торможение, торможение будет хоть и не сильно но более эффективным.
Но и минусов у Гидравлики хватает.

Так что если особого экстрима нет и механика устраивает, то смысла в замене нет.

А какие минусы у гидравлики?

Цена самой гидравлики, сложность в обслуживании и ремонте, нужен специнструмен для ремонта и обслуживания.
Ремонт в полевых условиях практически не возможен, а значит любая поломка гидравлики в дороге равно отсутствие тормоза.

Я хз как часто она ломается, но у меня уже 4 велика на разносортной гидравлике, включая самую бюджетную от шимано и даже с АлиЭкспресс, а проблем нет. Гидролинию укорачивал обычным канцелярским ножом, старые оливки раскатывал плоской отвёрткой и обжимал заново, покачивал раньше вообще обычным шприцом из аптеки… А гидравлика упорно не хочет приносить проблем… В том году купил на Али набор для прокачки за 300 рублей, но никак не представится возможность им воспользоваться.

А с механикой всё совсем придельно просто.

Шприц и масло приходится возить с собой?

Что за чушь? Поставил себе гидравлику в 2010-м году и до сих пор даже ни разу не прокачивал.

Не знаю о какой чуши речь. Я на гидравлике не ездил, поэтому интересуюсь. Привык возить с собой все необходимое для основных ремонтов, в 50 км от города сложно будет починиться и вернуться домой, если сломался. А с гидравликой что нужно возить с собой для ремонта?

Ничего не нужно. Если один тормоз откажет, то со вторым всегда до дома доковыляете. Да и для того, чтобы один отказал — я не знаю, что нужно сделать. Разве что купить откровенный пластиковый шлак с алиэкспресс.
Что же в принципе касается подхода иметь с собой все необходимое для ремонтов — то прежде всего нужно предусматривать вещи, без которых вообще нельзя ехать. Например запасную раму. Или руль. Вынос опять-же с собой бросить про запас. Топор, чтобы взамен сломанного подседела сделать новый из ближайшего дерева. Ну и пневму в принципе не ставить ни вперед, ни назад, ибо дристануть может в любой момент, а в поле не перебирается вообще никак. Иначе не логично как-то получается…

На счет рамы с собой смешная шутка. Если ездить по городским паркам, можно вообще ничего не брать, такси с любого места заберет. У меня же не всегда есть связь, чтобы даже друзьям позвонить в случае поломки. Пневму однозначно ставить не буду, только простая пружинная вилка, на турингах вообще обходятся без амортизаторов.

Если собираетесь ставить пружинную вилку, то лучше сразу жесткую ставить, так как толку от нее будет немного.
И зря вы так относитесь к современным технологиям (воздушная вилка, гидравлические тормоза) — все это придумано не вчера, и все технологии уже обкатаны на миллионах велосипедов. Конечно если мы говорим о качественных комплектующих. Плюс к тому запас прочности, который заложен в них сейчас, превышает нагрузки, которые вы можете дать.

Пружинная вилка как раз стоит с завода. Размышления об обратном, стоит ли усовершенствовать велосипед в сторону пневмовилки, гидравлических тормозов, или лучше оставить простоту и ремонтопригодность подручными средствами в поле.

Тормоза я бы поменял на хорошие гидравлические, так как они тормозят гораздо лучше. Хотя автоматически попадаете на регулярную прокачку, но тут зависит от модели — у меня были Shimano какие-то, я их раз в 3 года прокачивал и не было проблем, а были Sram Guide, так приходилось полгода что-то шаманить.
По поводу ремонтопригодности в поле это важно только в том случае, если вы идете в кругосветку (но это имхо) — нормальные гидравлические тормоза могут выйти из строя только в случае очень неудачных падений, в остальном они очень надежные.
А вот по вилке каждый решает индивидуально — у меня была такая же дилемма несколько лет назад, я поменял сначала на неплохую воздушную вилку Suntour Raidon, но потом перешел на жесткую вилку и был безумно рад — вес велосипеда резко уменьшился, а отсутствие амортизации наоборот застявляет продумывать каждую траекторию. И я это проверял на не плоском бездорожье, а практически в горах

Гидравлику однозначно поставлю, но уже на другой велосипед позже. На дешевый не вижу смысла ставить, тормоза будут дороже самого велосипеда.
От амортизации вилки отказываться не готов. Особо не жестю по пересеченке, но после 100 км наших грунтовок руки отвалятся. Даже с амортизацией бывает немеют руки к вечеру.

Тогда да, имеет смысл поставить амортизационную вилку. Но я бы посоветовал воздушную, так как ее проще под свой вес настроить, и как результат она будет хорошо работать.

Установка дисковых тормозов: как делается и что нужно знать

Без тормозов далеко не уедешь, вернее, уехать можно, но остаться при этом целым и невредимым будет сложно. Тормозная система в большой степени отвечает за безопасность велосипедиста, поэтому работать она должна безотказно. Из всех видов тормозных систем, которые устанавливаются на велосипеды, выделяется дисковая, или роторная. Чаще всего такие тормоза устанавливаются на горные байки. Такая система торможения характеризуется высокой эффективностью работы и немалой модуляцией. Такие характеристики способствуют тому, что для многих пользователей является преимущественной установка дисковых тормозов на велосипед для скоростного передвижения и жёсткой езды. С процессом монтажа можно справиться самостоятельно, без привлечения специалистов.

Из чего состоит дисковый тормоз

Изначально необходимо ознакомиться с принципом устройства таких тормозов. В состав конструкции входит рычаг, системный привод, калипер (или корпус), тормозные колодки, диск, который является тормозящей поверхностью. Дисковые тормозные системы разделяются на две большие категории: механика и гидравлика. В конструкции первого типа установлен металлический трос, заключённый в оплётку. В гидравлических тормозах используется гидравлическая линия, наполненная жидкостью и оборудованная силовыми цилиндрами.

Установка дисков на велосипеды с V-brake

Далеко не все велосипеды позволяют установить дисковые тормоза и ви-брейки одновременно. Главная сложность, а вместе с этим и недостаток роторов заключается в их неуникальности. Ввиду этого обстоятельства переход с ободной системы на дисковую всегда связан со сложностями, которые требуют работы над конструкцией велосипеда.

В доработке нуждается колесо, втулка которого должна предполагать установку диска и иметь для этого особые посадочные элементы. Колёса на велосипедах с V-brake такой особенностью не обладают. Поэтому необходимо или другое колесо покупать, или менять втулку. Как ни странно, но покупка нового колеса является более предпочтительным вариантом. В этом случае не придётся разбирать/собирать колесо и не потребуется обращаться в мастерскую для установки подходящей втулки.

Отличие ободного тормоза от дискового

Прежде чем узнавать, как поставить тормоза на велосипед, их необходимо выбрать и купить. Это логично. Качественная тормозная система стоит немалых денег. А вдруг вам не понравится кататься с такими тормозами? Чтобы не сильно тратиться, изначально лучше купить систему только на переднее колесо и обкатать её.

А теперь можно знакомиться со схемой, после ознакомления с которой вы больше не будете задумываться о том, можно ли на велосипед поставить дисковые тормоза.

Если соблюдать осторожность и быть внимательным, то поставленный тормоз будет служить исправно и не станет источником проблем.

Монтаж механики

Замена ободной системы на дисковую механическую часто выбирается экономными велосипедистами. Установка такой системы не связана со сложностями, и дальнейшее обслуживание не требует значительных финансовых вливаний. Для установки дисковых тормозов на велосипед необходимо иметь под рукой следующий набор инструментов и комплектующих:

Установка дисковых тормозов

Процесс установки выглядит следующим образом:

Величина зазора, который имеется между колодками и поверхностью, определяется натяжением троса. Чтобы настроить этот параметр, необходимо воспользоваться шестигранником. Если трос оказался слишком длинным, то смело отрезаем остатки кусачками. Колодки находятся в правильном положении, тормозная система приводится в действие от сжатия рычага только наполовину, значит, можно основательно фиксировать калипер. Установленный тормоз можно испытывать в реальных условиях.

Монтаж гидравлики

Гидравлические дисковые тормоза хоть стоят дороже и имеют более сложную конструкцию, но всё же обладают рядом важных преимуществ. Поэтому более состоятельные велосипедисты, которые готовы к проведению сложных ремонтов, выбирают именно эту систему.

Прежде чем мы ознакомимся с тем, как поставить дисковые тормоза на велосипед, необходимо залить в систему специальную жидкость. Если вы имеете дело с Shimano, то потребуется специальное масло, которое имеет минеральную основу. Для всех других систем допустимо использование жидкостей стандарта DOT.

Набор для прокачки гидравлических проводов

А также перед установкой потребуется прокачать гидравлические линии. Смысл этой процедуры заключается в проталкивании жидкости под давлением. В процессе эксплуатации система может завоздушиваться, что крайне нежелательно. Для исключения такой ситуации необходимо обеспечить герметичное закрепление гидролинии к цилиндрам. В этом месте чаще всего появляются пузырьки воздуха.

Для установки гидравлики необходимо подготовить такой же набор инструментов, как в случае с механикой. Даже работа выполняется в такой же последовательности, хотя некоторые отличия всё же имеются.

Как установить дисковые тормоза на велосипед, вы теперь знаете и сможете самостоятельно справиться с этой работой. Так что замена тормозов на велосипеде на дисковые не будет проблемой и может быть выполнена без привлечения посторонней помощи.

Даже самые аккуратные велосипедисты рано или поздно сталкиваются с тем, что необходимо менять тормозные дисковые колодки для велосипеда. Работа это хоть и несложная, но требует определённых познаний.

Как правильно снимать и устанавливать на место переднее колесо велосипеда. Последовательность демонтажа и установки переднего колеса.

Как настроить дисковые тормоза на велосипеде. Какие дисковые тормоза бывают, чем они отличаются друг от друга, в чём особенности настройки механических и гидравлических дисковых тормозов.

Как велосипед переделать на дисковые тормоза

Часто обладатели велосипедов с тормозами типа V-brake спрашивают, можно ли установить дисковые тормоза, что придется при этом заменить и сколько же это будет стоить. Попробуем разобраться, каковы плюсы и минусы такого апгрейда велосипеда и стоит ли оно того.

Какие нужны запчасти

Итак, для того, чтобы перейти с V-brake на диски, Вам, скорее всего понадобится дополнительно прикупить следующие запчасти:

Что же касается самой вилки, то некоторые дешевые модели имеют такую нехорошую особенность, как скручиваться при использовании дискового тормоза из-за того, что диск стоит с одной стороны колеса, а следовательно при торможении создается момент, который это самое колесо поворачивает из-за чего резко увеличивается нагрузка по сравнению c V-brake.

Сколько стоит переделка с V-brake на диски

Стоит ли эта переделка того? Вряд ли. Особенно, если учесть, что с тормозами типа V-brake в большинстве случаев продаются бюджетные модели велосипедов. Решать конечно Вам, но в итоге, данный переход тянет за собой столько изменений, что, возможно уж проще купить новый велосипед, если так уж хочется именно дисковые тормоза. Ведь не забывайте, что старый велосипед всегда можно продать.

Опубликовано: 10.07.2016 8401 просмотр

Как я менял ви-брейки на дисковые тормоза. Эпопея. « Veloufa.ru

(Подводные камни в замене тормозов)

После катания протяженностью в полтора сезона на v-brike (ободных тормозов) я понял, что меня совершенно измучило качество торможения в грязи, под дождём и восьмерки на ободах (даже не смотря на то, что у меня были двойные обода). И я пришел к выводу что пора апгрейдить велосипед, несмотря на заверения моих более опытных знакомых продать этот велосипед и купить новый, но уже с дисками. Уж больно мне цвет рамы нравился.

Итак, в первую очередь я пошёл в веломастерскую «Пионера» проконсультироваться, что мне необходимо поменять, и во сколько мне это обойдётся, у меня имелся велосипед GT Avalahce 2.0 (вилка и рама имели крепления для дисковых тормозов).

Итак, первое условие: на раме и на вилке должны быть крепления для тормозов.

Сразу оговорюсь что я решил так: раз уж я велосипеду делаю апгрейд, то делать его нужно из деталей выше среднего. Детали в нашем городе было найти очень и очень сложно.

Помимо самих тормозов что ещё нужно было поменять в велосипеде:

Втулки, и спицы и обод (обод, в том случае, если у вас он слабенький)

Обода я выбрал самые не убиваемые (широкие) Alexrims DM 24, таким ободам не страшна никакая восьмёрка. (Каждый обод стоил 700рэ) втулки поставил Shimano Dior Disk, (600 рэ передняя 900 рэ задняя, хотя предлагали втулки noname по 300 рэ за штуку). Спицы, не помню сколько стоила каждая спица, но в сумме вышло около 300 руб.

Важно также отметить что Втулки и обода бывают на разное количество спиц в колесе: 24, 32, и 36.

Необходимо чтоб втулка и обод имели одинаковое количество дырочек для спиц. (обычно если смотреть каталог то в скобочках указывается эта цифра)

Итак, колёса были готовы, но по всему городу не было приличных дисковых тормозов.

В итоге я взял с рук тормоза Avid BB 5. (стоит отметить что это ВЕЛИКОЛЕПНЫЕ тормоза, одни из лучших механических) Я взял два тормоза за 3 тысячи.

Скорее всего если покупать в магазине тормоза то в комплект входят роторы (тормозные диски), винтики для крепления роторов к втулке, сам механизм тормоза, переходник- такая железка которая привинчивается к раме (или вилке) и к ней уже прицепляется сам механизм тормоза. (на некоторых моделях вилок и рам эти переходники необязательны, но это скорее приятное исключение нежели правило)

И тормозной тросик с ручкой. Тормозные тросики от ви-брейков не подойдут они короче, (дисковые тормоза находятся дальше от руля нежели ви-брейки). Если у вы ставите механические тормоза то ручки можно оставить старые, а вот если вы ставите гидравлику то ручки тоже придётся менять.

Стоит заметить что роторы бывают трёх размеров: 160, 185 или 203.

Переходник (в магазинном комплекте) соответствует размеру ротора. Если же брать отдельно то и тут нужно не ошибиться.

После долгих скитаний па авторынкам, знакомым, и магазинам, я наконец-то собрал все необходимые мне детали. Велосипед стал великолепно тормозить.

Во время поисков винтиков открыл для себя замечательную штуку: «Фиксатор резьбы.» это такой маленький пузырёчек с жидкостью типа краски, которая застывает на резьбе (если ей капнуть) и не даёт винтику вывернуться из резьбы.

P.S. Если вы вдруг решили поменять тормоза, задумайтесь и подсчитайте: а может всё-таки проще и дешевле купить новый велосипед с дисковыми тормозами? У меня ушло 4100 рублей. В итоге велосипед у меня остался старый, и продать (в будущем) его было проблематично.

comments powered by HyperComments

Замена тормозов на велосипеде на дисковые: как поменять ободные тормоза на дисковые, виды дисковых тормозов

Основной элемент велосипеда, обеспечивающий защиту от травм во время езды, представлен тормозами. Самыми популярными из них являются дисковые. Это связано с высокой прочностью, максимальным эффектом и долгим сроком их эксплуатации. Таким образом, замена тормозов на дисковые, ее этапы и последующая регулировка являются актуальными темами на сегодняшний день.

Работа дисковых тормозов начинается после нажатия на ручку велосипеда. Монтаж диска и колеса производится одновременно. При этом тормоз должен располагаться у втулки, с которой скрепляется. Это позволяет диску (ротору), как одной из основных частей, двигаться совместно с колесом.

Механизм действия данной конструкции заключается в трении тормозных колодок о диск. При этом только одна из них является подвижной. В системе тормозные колодки называются суппортом, который прикрепляется выше ротора. В этой же проекции имеется место для регулировщиков, необходимых для точной корректировки тормозной системы.

Чтобы всю конструкцию привести в действие, следует нажать пальцем на рычаг. Ободные тормоза активируются таким же образом. Сжатие колодок происходит за счет воздействия тормозного тросика, вдетого в полость резиновых рукавов, на систему суппорта. Можно сказать, что механизм схож с V- brake, несмотря на некоторые особенности.

Следует отметить, что дисковые тормоза имеют ряд преимуществ перед ободными.

Заключаются они в следующем:

Не смотря на то, что плюсов у такой конструкции очень много, следует также упомянуть и о некоторых недостатках:

Существует большое разнообразие аксессуаров для велосипедов. Дисковые тормоза не исключение.

Тормозные системы бывают следующими:

В процессе замены тормозов нет ничего сложного, нужно всего лишь следовать инструкции.

Вам также полезно будет узнать и устройство всего велосипеда, если вы не собираетесь обращаться в мастерскую для проведения его ремонта.

Алгоритм замены тормозов:

Важно! Переворачивание велосипеда в ходе проводимых манипуляций не допускается в связи с возможностью проникновения воздуха в систему!

Механический дисковой тормоз нуждается в регулировке, которая заключается в следующем:

Совет! Чтобы избежать трения ротора о колодку, необходимо производить укрепление болтов и эксцентриков находясь на велосипеде или непосредственным прижатием переднего амортизатора.

Как установить дисковые тормоза на велосипед и как их отрегулировать?

Самым важным элементом любого велосипеда являются тормоза. От них в большей степени зависит жизнь и здоровье человека. В этой статье поговорим о том, какие бывают тормозные колодки (типы), как установить дисковые тормоза на велосипед и отрегулировать их – настроить.

Как установить дисковые тормоза на велосипед самому

Прежде чем рассматривать вопрос, как установить дисковые тормоза на велосипед, давайте немного разберемся, что из себя представляет дисковая гидравлическая система тормозов.

Как правило, составными частями дискового гидравлического тормоза являются: тормозная ручка, гидролиния, ротор (тормозной диск) калипер (имеющий бачки для тормозной жидкости, под давлением которой, тормозные колодки соприкасаются с ротором), адаптер, посредством которого, калипер крепится к раме велосипеда.

Гидравлические дисковые тормоза имеют значительное преимущество перед механическими в эффективности. Это обусловлено тем, что жидкость в гидролиниях не меняет свою плотность, не сжимается и не деформируется, в отличие от тросика механического тормоза.

Различают открытый и закрытый типы гидравлических тормозов. К недостаткам закрытых, можно отнести потребность в регулировке во время эксплуатации.

Уменьшение или увеличение объема тормозной жидкости, к примеру, от воздействия температуры вызывает потребность регулировать положение тормозных колодок. Также тормозные колодки следует регулировать, когда происходит их частичный износ.

В тормозах открытого типа эта проблема отсутствует. Поскольку их конструкция предусматривает расширительный бачек, заполняемый тормозной жидкостью (находится, как правило, у тормозной ручки). Регулировок такие тормоза в процессе эксплуатации не требуют.

На наличие модуляции (плавность движения ручки в начале хода и мощное сцепление колодок с ротором в конце) влияет количество поршней в калипере.

Когда речь идет о выборе определенной модели, есть смысл посоветоваться с ее обладателем. Ведь для разных стилей катания нужны разные тормозные системы.

Кросскантрийщикам подходят плавные и легкие, в даунхиле или фрирайде — мощные и четко контролируемые, в дертджампинге — с хорошей модуляцией и, при этом, максимально легкие и мощные.

После первой настройки колодки, относительно тормозного диска, сами принимают правильное положение. Но это не касается моделей с одним поршнем. Они требуют регулирования, почти, как и механические. К примеру, Hayes Sole. Даная модель не считается лучшей среди гидравлических тормозов.

Предварительная подготовка гидравлических дисковых тормозов открытого типа заключается в следующем:

Как настроить дисковые тормоза на велосипеде: инструкция

Настройка дисковых тормозов на велосипеде не есть сложным процессом. Сейчас сами в этом убедитесь. Давайте выясним, как настроить дисковые тормоза на велосипеде самостоятельно, не обращаясь за помощью к специалистам:

Регулировка механического дискового тормоза

Тормоза нужно настраивать так, чтобы регулировка на ручке была выкручена минимально, потому, лучше поправить положение тросика на рычаге калипера. Так резьба ручек будет сохранена от повреждений.

Колодки тормозные на велосипед, какие бывают

Безопасность катания на велосипеде, эффективность его тормозной системы напрямую зависит от использованных тормозных колодок. Рассмотрим, какие бывают колодки тормозные на велосипед, их преимущества и недостатки.

В зависимости от конструкции и ценового диапазона происходит деление колодок на разновидности. И в первую очередь по двум основным типам тормозов: ободных (V-brake) и дисковых.

Колодки для тормозных систем типа V-brake

Бывают таких типов:

Одноразовые – их конструкция состоит из болта с проставочными шайбами металлической пласнины и резиновой основы. Имеют малый строк эксплуатации, но и недорогостоящие.

Картриджные – их конструкция состоит болта с проставочными шайбами металлической пластины и картриджных колодок, которые снимаются посредством нажатия на шплинты. Резиновую основу можно заменять.

Встречаются колодки, как для сухой, так и для мокрой погоды. Определить степень износа ободных тормозных колодок можно по специальным меткам (канавкам).

Изношенные колодки следует своевременно заменить, чтобы избежать повреждения обода. Отметим, что для ободных тормозов V-brake подходят и картриджные и одноразовые колодки. И здесь действует правило – чем дороже, тем эффективней.

Колодки для тормозных систем дискового типа

На рынке тормозные колодки для дисковых тормозов представлены металлизированными (Sintered) и органическими (Resin). И эти типы имеют, как свои преимущества, так и недостатки.

Выбор подходящего состава колодок могут определять такие факторы, как вес велосипедиста, погодные условия и состояние трассы, стиль катания, размер роторов.

Металлизированные тормозные колодки

Состоят из сплава металлсодержащих веществ.

Такие тормозные колодки предпочтительно выбирать райдерам с большим весом. Подходят для использования на мокрых трассах в грязи и дождь. При затяжных спусках они сохраняют свою мощность, хотя с ними хуже модуляция.

Работают шумно, но ввиду большей жёсткости состава имеют ощутимое преимущество в ресурсе. Потому, приступая к выбору тормозных колодок, в первую очередь, учитывайте, то в каких условиях вы будете их использовать.

Органические тормозные колодки

В их состав входят органические вещества и резина.

Предпочтительно использовать райдерм с небольшим весом, в дисциплинах требующих частого и продолжительного торможения как кросс-кантри. Чувствительное торможение обусловлено хорошей модуляцией.

Из-за более мягкого состава, быстрей происходит износ. Не пригодны для использования на грязной трассе, поскольку даже незначительная пыль ухудшает эффективность их работы.

Смотрите также

SashaMoto.ru

Обзоры мото и вело-техники, полезные статьи о ремонте и эксплуатации

Как переделать тормоза на велосипеде на дисковые

Как поставить дисковые тормоза на велосипед

8 mins Автор: Михаил Скворцов 345

С процедурой по установке дисков на велосипед можно столкнуться в нескольких случаях:

По устройству дисковый тормоз имеет аналогию с v-brake:

Промежуточный вариант занимают механико-гидравлические, или гибридные дисковые тормоза.

Диски с нуля на «ви-брейковые» велосипеды

На пальцах процедура установки дискового тормоза выглядит так:

Как поставить дисковые тормоза с механическим приводом

Для работы понадобятся:

Любители используют для монтажа диска на втулку подходящие по диаметру и длине болты.

Установка механических тормозов:
1. Перевернуть байк и демонтировать колесо.

2. Снять старый калипер и диск, высвободить трос из приводного рычага и снять его (для замены).

3. Разжать тормоза V-brake и демонтировать их с велосипеда.

7. Протянуть трос на калипер.

8. Поставить колесо на эксцентрик или гайки.

Установка гидравлической системы

Гидравлика в сравнении с механикой имеет ряд преимущество:

Вместе с этим, гидравлика более дорогая, неремонтопригодная в полевых условиях, «боится» воздуха.

Заключение

Дисковые тормоза на велосипед. Установка, замена дисковых тормозов

Велосипед – это достаточно эффективное транспортное средство. На специальных трековых моделях можно развить скорость до девяноста километров в час (такие показатели доступны, конечно, не для простых людей). Как быстро человек не едет, главное, вовремя сбавить скорость при малейшей опасности. Основная часть велосипеда – это тормоза.

Что это такое?

Благодаря тормозу транспортное средство может быстро сбавить свою скорость. Таких устройств бывает два типа. Они делятся на дисковые тормоза и ободные. У каждого есть свои положительные и отрицательные стороны. В зависимости от типа механизма, качества и правильной установки, тормозной путь может колебаться как в одну, так и в другую сторону. Чтобы идеально установить тормоза, нужно учесть многие факторы.

Почему именно дисковые?

Ободные тормоза, или V-брэйки, годятся разве что для ситибайков (городских), которые попросту не предназначены для высоких скоростей и мгновенной отдачи. Они и не должны быстро тормозить. Их, как правило, ставят на все магазинные велосипеды, так как они дешевые и легкие в обращении.

Дисковые тормоза отличаются высокой эффективностью, хорошей отдачей и сложной конструкцией. Они, конечно, стоят дороже ободных. Устанавливать их или нет, нужно решать, исходя из стиля езды. Если добираться велосипедом на работу, в магазин, гонять по паркам, то сгодятся и обычные. А если стиль катания экстремальный: пересеченная местность, горы или лес, то здесь уже нужны дисковые тормоза на велосипед. Их тяжелее содержать и нужно отрегулировать перед первой поездкой.

Устройство дискового тормоза

Дисковые тормоза приводятся в действие нажатием на ручку. Сам диск устанавливается вместе с колесом возле втулки, он там закреплен и движется одновременно с ним. Эта одна из главных частей всего механизма. Ротор (диск) является поверхностью торможения. Трутся об него тормозные колодки, которые представляют собой две резиновые пластинки. Одна из них подвижная, а вторая неподвижная. Только в очень дорогих механизмах можно встретить две подвижные части. Тормозные колодки расположены в устройстве под названием суппорт. Он крепится прямо над ротором. Там находятся и регулировщики, с помощью которых можно отрегулировать за надобностью останавливающую систему.

Приводится все в действие, как и у ободных тормозов, простым нажатием пальца на рычаг. Тормозной тросик, который вдет в резиновые рукава, действует на суппорт и заставляет сжиматься колодки. Система немного сложнее, но в целом напоминает V-брэйки.

Мощность торможения

Самое главное и требуемое качество – мощность торможения. Чем она больше, тем лучше. Конечно, у дисков она явно выше, что дает преимущество велосипедисту во многом. Те, кто катались с обычными ободными тормозами, знают, что нажимать на ручку нужно заранее, так как при высокой скорости тормозной путь будет составлять несколько метров. Дисковые тормоза решают эту проблему на девяносто процентов. Единственное, если резко тормозить, то колесо резко заблокируется, а покрышки по инерции будут «чесать асфальт». Такие экстремальные остановки могут быстро привести к «облысению» резины.

Положительные стороны дисковых тормозов

Все имеет свои плюсы и минусы. Если стиль катания требует дисковые тормоза на велосипед, то их стоит установить. Перед этим нужно узнать положительные и отрицательные стороны данного механизма.

Тоже немаловажный плюс для заядлых велосипедистов – неприхотливость к погоде. Иногда в жизни спортсмена проявляется черная полоса, и он попадает под дождь. Мокрые дороги и тропинки размываются, и все это превращается в грязевое месиво. Недостаток V-брэйков в том, что вся грязь налипает на ободе и скапливается в местах, где зажимаются колодки. В итоге, после некоторого времени функционирование тормоза ухудшается, а потом и вовсе прекращается. Чем хуже условия, тем больше нужно уверенности в исправности и надежности останавливающего механизма. Дело в том, что дисковые тормоза совсем не имеют этого недостатка из-за того, что ротор установлен на втулке. На него не налипает грязь, и поэтому механизм функционирует четко.

Также беда ободных тормозов в том, что поверхность, об которую трутся колодки, должна быть идеально ровной. В реальной жизни ободов без так называемых «восьмерок» очень мало, поэтому приходится немного послаблять рычаги, что уменьшает чувствительность тормоза и, опять-таки, его эффективность. Диск устанавливается прямо на втулку, поэтому погнуть его нереально. К тому же, от боковых повреждений его защищают спицы колеса. Поверхность торможения идеально ровная, поэтому процесс остановки транспортного средства будет более успешным.

К плюсам дисковых тормозов можно также отнести то, что форма обода не влияет ни на что. Не секрет, что на заводах делают обода разных форм. Какие-то лучше контактируют с колодками, какие-то – нет. Опять же, с дисками такой проблемы вообще не существует.

Недостатки дисковых тормозов

Отрицательных сторон у данных механизмов нет, но зато есть недочеты. Один из них делает монтаж более проблематичным – это наличие специальных креплений. Установка дисковых тормозов требует определенных деталей. Если их нет, то на этот велосипед установить такой механизм не удастся.

Еще один недостаток, который бьет по карману владельца велосипеда, – это высокая цена товара. Чтобы установить на свой велосипед новенький дисковый тормоз, требуется заплатить кругленькую сумму. Также не подойдет диск для шоссейных байков. Этим супер облегченным и не имеющим ничего лишнего велосипедам не нужен тяжелый дисковый тормоз. Относительно большая масса – еще один недостаток такой конструкции.

Дисковые тормоза: замена колодок

Все со временем приходит в негодность. То же самое и с тормозами. Резиновые колодки стираются. Конечно, все зависит от стиля катания и от километража, но рано или поздно нужно заменять эти резинки. Делать это лучше в специализированных магазинах, так как видов и марок тормозных колодок очень много. Порой, чтобы подобрать подходящие по размеру и форме колодки, нужно перебрать множество вариантов. Именно по этой причине и стоит обращаться к специалистам, которые быстро смогут найти нужную деталь.

Виды дисковых тормозов

Самые распространенные – это дисковые механические тормоза. Они просты в обслуживании, настройке и ремонте.
По принципу действия механические тормоза схожи с V-брэйками. На дорогих моделях стоят суппорты с двумя подвижными поршнями, но за такую сумму можно купить нормальные дисковые гидравлические тормоза. Чем они отличаются друг от друга? В гидравлике, в отличие от механики, действующей силой выступает тормозная жидкость или масло, которое давит на стенки поршней калипера. Благодаря этому колодки плавно и одновременно действуют сразу с двух сторон. Именно гидравлика дает максимальный эффект торможения.

Еще один плюс – такой тормоз можно нажимать всего лишь одним пальцем. Усилий при этом прикладывается очень мало, настолько эта система удобна. Многие люди боятся, что может подтекать масло, но это бывает в очень редких случаях. Зачастую такие поломки можно бесплатно устранять по гарантии, которая выдается при покупке гидравлических дисковых тормозов.

Установка дисковых тормозов: как делается и что нужно знать

Из чего состоит дисковый тормоз

Установка дисков на велосипеды с V-brake

Отличие ободного тормоза от дискового

Монтаж механики

Установка дисковых тормозов

Процесс установки выглядит следующим образом:

Монтаж гидравлики

Набор для прокачки гидравлических проводов

Как переделать тормоза на велосипеде на дисковые

Какие нужны запчасти

Сколько стоит переделка с V-brake на диски

В итоге получается, что фактически придется купить два колеса (стоимость нового колеса в сборе практически равна цене новой втулке и работе по переспицовке), два ротора, два диска, для дисковой гидравлики еще и тормозные ручки с гидролинией и совсем в печальном случае и вилку. Плюс ко всему — работы по установке всего этого оборудования на велосипед, в случае если Вы не обладаете необходимыми навыками. Итого, если брать самые простые запчасти, то переход с V-brake на дисковые тормоза будет стоить минимум от 5 тысяч рублей в лучшем раскладе, а если уж делать что-то приличное — то можно готовить и 15 тысяч рублей.

Надоело кататься по своему городу? Наши велотуры намного интересней!
Нужен велосипед? Отличный выход — купить велосипед у нас в веломагазине!
Сломался велосипед? Это не проблема — у нас в магазине есть ремонт велосипедов.
Быть в форме зимой? купить тренажер.

Как на велосипед поставить дисковые тормоза

Как поставить дисковые тормоза на велосипед

8 mins Автор: Михаил Скворцов 562

С процедурой по установке дисков на велосипед можно столкнуться в нескольких случаях:

По устройству дисковый тормоз имеет аналогию с v-brake:

Промежуточный вариант занимают механико-гидравлические, или гибридные дисковые тормоза.

Диски с нуля на «ви-брейковые» велосипеды

На пальцах процедура установки дискового тормоза выглядит так:

Как поставить дисковые тормоза с механическим приводом

Для работы понадобятся:

Любители используют для монтажа диска на втулку подходящие по диаметру и длине болты.

Установка механических тормозов:
1. Перевернуть байк и демонтировать колесо.

2. Снять старый калипер и диск, высвободить трос из приводного рычага и снять его (для замены).

3. Разжать тормоза V-brake и демонтировать их с велосипеда.

7. Протянуть трос на калипер.

8. Поставить колесо на эксцентрик или гайки.

Установка гидравлической системы

Гидравлика в сравнении с механикой имеет ряд преимущество:

Вместе с этим, гидравлика более дорогая, неремонтопригодная в полевых условиях, «боится» воздуха.

Заключение

Установка дисковых тормозов: как делается и что нужно знать

Из чего состоит дисковый тормоз

Установка дисков на велосипеды с V-brake

Отличие ободного тормоза от дискового

Монтаж механики

Установка дисковых тормозов

Процесс установки выглядит следующим образом:

Монтаж гидравлики

Как поставить велосипедные дисковые тормоза?

Тормозная конструкция одна из ключевых, если вы желаете обеспечить безопасную и надежную езду. Прежде чем приступать к установке дисковых тормозов на велосипед, нужно изучить все нюансы.

В каких случаях нужно переустановить дисковые тормоза на велосипед?

Проводить смену дисковых тормозов нужно только в случае обнаружения повреждений либо ухудшения эффективности тормозящего коэффициента. Для обнаружения каких-либо дефектов необходимо провести проверку. Своевременная замена отдельных деталей механизма сэкономит ваши средства и время.

Некоторые проблемы могут проявиться сами по себе. Например, скрип во время остановки, сложность торможения и т.д. В первую очередь проверьте визуально, все ли находится на своих местах (трос, колодки, рубашка).

Если снаружи вы ничего не заметили, можно приступить непосредственно к разборке:

Чаще всего на дисковых тормозах могут возникнуть данные проблемы:

Необходимые инструменты для установки дисковых тормозов

Если вы решили попробовать новые либо заменить старые тормоза, вы можете обратиться в мастерскую или попробовать все сделать самостоятельно.

Для этого вам понадобятся данные инструменты и детали:

Как поставить механические дисковые тормоза?

Механическая дисковая тормозная система славится своей высокой надежностью, недорогими деталями конструкции и возможностью ремонта в полевых условиях.

У них движется лишь одна колодка, которая при нажатии тормозного рычага прижимает ротор к другой колодке. Остановка производится нажатием на ручку и передачей усилия на конструкцию через трос.

Для установки вы должны:

После того как вы провели все вышеперечисленные операции, следует отрегулировать конструкцию. При установке калипера не нужно закручивать шестигранники до конца, их подкручивают переменно. Для его полной установки необходимо зажать тормозную ручку и попытаться прокрутить колесо в одну и другую сторону.

После того, как вы отрегулировали сжатие шестигранников, следует быстро нажимать на ручку тормоза раз 15-30, это нужно для установки колодок в рабочее состояние. Также следует проверить, имеется ли трение при отпущенных тормозах.

Установка гидравлических дисковых тормозов на велосипед

Гидравлическая система тормозов зарекомендовала себя как надежная конструкция с хорошим коэффициентом остановки. При этом она не дешевая, как механический аналог и сложна в обслуживании и ремонте.

Остановка велосипеда производится нажатием на ручку, после чего один поршень (либо два) передают специальное масло.Оно сжимает колодки. Перед началом установки тормозов, нужно заполнить систему специализированным маслом. Вам понадобятся те же инструменты.

Вам нужно:

Особой регулировки данная система не требует. Причиной плохого торможения может быть только неверная установка гидравлической системы или плохая фиксация калипера. Потому в случае обнаружения каких-либо проблем, следует пересобрать конструкцию.

Установка дисковых тормозов на велосипед своими руками

В каких случаях необходимо установить дисковые тормоза

Установка дисковых тормозов на велосипед бывает актуальна в таких случаях.

Плюсы дисковых тормозов.

Особенности механических дисковых тормозов

Особенности дисковых тормозов гидравлического типа

Если сравнивать с механической системой велика, «гидравлика» имеет такие преимущества.

Необходимый инструмент для установки дисковых тормозов

Вам понадобиться следующий основной инструмент:

Порядок установки механических дисковых тормозов

Установка гидравлических дисковых тормозов

Итоги

КАК УСТАНОВИТЬ ДИСКОВЫЕ ТОРМОЗА НА ВЕЛОСИПЕД И КАК ИХ ОТРЕГУЛИРОВАТЬ?

КАК УСТАНОВИТЬ ДИСКОВЫЕ ТОРМОЗА НА ВЕЛОСИПЕД САМОМУ

Предварительная подготовка гидравлических дисковых тормозов открытого типа заключается в следующем:

КАК НАСТРОИТЬ ДИСКОВЫЕ ТОРМОЗА НА ВЕЛОСИПЕДЕ: ИНСТРУКЦИЯ

РЕГУЛИРОВКА МЕХАНИЧЕСКОГО ДИСКОВОГО ТОРМОЗА

КОЛОДКИ ТОРМОЗНЫЕ НА ВЕЛОСИПЕД, КАКИЕ БЫВАЮТ

КОЛОДКИ ДЛЯ ТОРМОЗНЫХ СИСТЕМ ТИПА V-BRAKE

Бывают таких типов:

КОЛОДКИ ДЛЯ ТОРМОЗНЫХ СИСТЕМ ДИСКОВОГО ТИПА

МЕТАЛЛИЗИРОВАННЫЕ ТОРМОЗНЫЕ КОЛОДКИ

Состоят из сплава металлсодержащих веществ.

ОРГАНИЧЕСКИЕ ТОРМОЗНЫЕ КОЛОДКИ

В их состав входят органические вещества и резина.

Установка дисковых тормозов на велосипед

Как поставить дисковые тормоза на велосипед

8 mins Автор: Михаил Скворцов 345

С процедурой по установке дисков на велосипед можно столкнуться в нескольких случаях:

По устройству дисковый тормоз имеет аналогию с v-brake:

Промежуточный вариант занимают механико-гидравлические, или гибридные дисковые тормоза.

Диски с нуля на «ви-брейковые» велосипеды

На пальцах процедура установки дискового тормоза выглядит так:

Как поставить дисковые тормоза с механическим приводом

Для работы понадобятся:

Любители используют для монтажа диска на втулку подходящие по диаметру и длине болты.

Установка механических тормозов:
1. Перевернуть байк и демонтировать колесо.

2. Снять старый калипер и диск, высвободить трос из приводного рычага и снять его (для замены).

3. Разжать тормоза V-brake и демонтировать их с велосипеда.

7. Протянуть трос на калипер.

8. Поставить колесо на эксцентрик или гайки.

Установка гидравлической системы

Гидравлика в сравнении с механикой имеет ряд преимущество:

Вместе с этим, гидравлика более дорогая, неремонтопригодная в полевых условиях, «боится» воздуха.

Заключение

Установка дисковых тормозов: как делается и что нужно знать

Из чего состоит дисковый тормоз

Установка дисков на велосипеды с V-brake

Отличие ободного тормоза от дискового

Монтаж механики

Установка дисковых тормозов

Процесс установки выглядит следующим образом:

Монтаж гидравлики

Набор для прокачки гидравлических проводов

Советы по установке дисковых тормозов на велосипед

В любом транспорте, включая двухколесный, главным элементом считают тормоза, поскольку от них во многом зависит человеческая жизнь. Поэтому так важна правильная установка дисковых тормозов на велосипед и уход за ними. Идея их проста: колодки прижимаются примитивным устройством к стальному диску, крепящемуся слева к втулке колеса.

От силы, с которой они прижимаются, зависит эффективность торможения. Разработчики ищут для колодок материал, который бы обеспечивал надежное торможение, но не быстро изнашивал алюминиевый обод. Абразивные колодки, например, в негодность его приводят очень быстро. Диск же из стали работает годами без замены и регулировки.

Тормоза дисковые различают:

Гидравлические состоят из управляющего цилиндра, размещенного в ручке тормоза, поршня силового цилиндра (или двух), ответственного за работу колодок. Он приводит их в действие благодаря маслу, находящемуся внутри высокопрочного рукава, соединяющего цилиндр с колодками.

Механический конструктивно собой представляет следующее: незамысловатый механизм, управляемый тросиком, прижимает колодки к диску. Разнообразием он не отличается и представлен клином и кулачком либо винтом ходовым, сходным с тем, что ставят в водопроводную кран буксу, являющуюся родственницей клина. Но она поворачивается вокруг оси, а клин перемещается вдоль нее. Движение колодок и троса происходит в перпендикулярных друг другу направлениях.

Гибриды, понятно, удачно объединяют гидравлику с механикой. Трос через рычаг действует на гидравлику, находящуюся в корпусе тормоза. Составляют ее два цилиндра, между которыми находится немного масла — управляющий и силовой.

Чем привлекают дисковые тормоза:

Эти тормоза на сегодня являются наиболее актуальной тормозной системой, состоящей из следующих деталей:

Этот тип тормозов значительно превосходит по эффективности механические, поскольку плотность жидкости в гидролинии не меняется, она не деформируется и не сжимается, подобно тросику. Но, повышение или понижение температуры, если поставлены дисковые тормоза на велосипед, требуют регулировки колодок.

Процедура установки дисков может потребоваться в случаях, когда:

Для установки дисковых тормозов на велосипед, вначале определяются с креплением. При его принадлежности к международному стандарту, поставить их непросто.

В иных случаях установка дисковых тормозов на велосипед осуществляется в несколько этапов:

Что важно знать, приступая к регулировке

Тормоза очень чувствительны к смещению оси колеса, поэтому, чтобы отрегулировать дисковые тормоза на велосипед, амортизатор при затягивании эксцентрики и болтов следует прижать (можно сесть на байк).

Приступая к регулировке колодок, требуется сильно прикрутить переходник, установить калипер согласно приведенной здесь инструкции, выдвинуть одну из колодок, повернув на пол оборота винт, отрегулировать положение этой детали.

Если байк укомплектован тормозами Hayes, то прежде чем выполнять последнее действие, выкручивают блокирующий шестигранник. Когда настройка завершена, его поворачивают в прежнее положение.

Калипер с большой аккуратностью прижимают к ротору, чтобы совместились их плоскости. Когда приступают к регулированию дисковых тормозов на велосипеде, обязательно отсоединяют рубашку и трос. После этого, болты, крепящие калипер, попеременно подтягивают.

Затянув 2 шестигранника, болт регулировочный поворачивают в первоначальное положение, прокручивают колесо, проверяют, нет ли трения. Если это так, допускается регулировочным болтом слегка вперед выдвинуть колодку. В противном случае выполняют обратные действия.

Далее, переходят к подтягивания рычага с прикрепленным тросиком, для чего прижимают подвижную колодку и незначительно смещают ротор к неподвижной.

Рекомендуем:

Устанавливают рубашку и тросик в требуемое положение, контролируя расположение внешней колодки, которая должна быть прижатой. Слегка закручивают соответствующий болт.

Чтобы подтянуть дисковые тормоза на велосипеде, должен занять правильное положение, для чего, аккуратно прижмите тормозную ручку (до рабочего хода). Затянув крепление троса, еще раз проверяют, есть трение или отсутствует. В первом случае на ручке нужно слегка закрутить регулировку. Если нет трения, действия выполняют обратные.

При правильно настроенных тормозах, на ручке регулировка выкручена минимально – проще отрегулировать на рычаге калипера положение троса, сохранив резьбу ручек.

«Настройка заднего и переднего тормоза»

Устраняем неисправности самостоятельно

При обнаружении трения обеих колодок, потребуется их развести, для чего выкручивают шестигранник в тормозной ручке, помня, что, чем больше его выкрутить, тем большим станет ход ручки, т.е. слабее будут схватываться колодки.

Органические тормозные колодки

Если ход отрегулировать не удается, т.е. диск продолжает тереться, его проверяют – не погнут ли. Чтобы выровнять, его кладут на ровную поверхность и отгибают разводным ключом край, который трется о диск, в противоположную сторону. Предварительно ключ обезжиривают. Делайте все аккуратно, чтобы лишним усилием не повредить диск окончательно.

Проще «справиться» с погнутым диском механического привода. Колодку в этом случае, отводят в сторону, точно определяя, какой сектор загнут, и выравнивают, не снимая с велосипеда. Затем переходят к выравниванию другого участка, повторяя действия, пока ровным не станет весь диск.

Если стали дисковые тормоза на велосипеде плохо тормозить, причину искать нужно в засоренных поршнях. Чтобы очистить подтормаживающий поршень, поступают следующим образом: снимают колесо, извлекают колодки, отодвигают чистый поршень металлической пластиной с отверстиями для крепления штырей.

Удерживая его, стараются выдвинуть проблемный поршень, для чего требуется нажать на ручку. Очистив его, наносят на поверхность минеральное масло, возвращают на прежнее место, удалив излишек смазки салфеткой, смоченной в обезжиривающем растворе.

При проваливании тормозной ручки виновником может быть воздух, попавший в гидролинию или протечка. В первом случае потребуется прокачать тормоз, во втором – заменить линию.

Причиной плохой работы тормозов может быть износ колодок или попавшее на них масло. Для устранения первой причины достаточно заменить колодки, для второй — обезжирить диск и колодки (можно прокалить).

Дисковые тормоза на велосипед. Установка, замена дисковых тормозов

Что это такое?

Почему именно дисковые?

Устройство дискового тормоза

Мощность торможения

Положительные стороны дисковых тормозов

Недостатки дисковых тормозов

Дисковые тормоза: замена колодок

Виды дисковых тормозов

Как поставить дисковые тормоза на велосипед

Диски с нуля на «ви-брейковые» велосипеды

На пальцах процедура установки дискового тормоза выглядит так:

Ободные тормоза

Самая доминирующая тормозная система на велосипеда. Как следует из их названия, останавливают движение, сжимая две тормозные колодки на ободе велосипедного колеса. Тормозные механизмы установлены на раме где-то около верхней части колес.

Разновидности ободных тормозов

Механические ободные тормоза

Разновидности механических ободных тормозов представляют собой клещевую, кантилеверную и v-brake системы.Клещевые устанавливаются на дугообразной системе с двух сторон обода. Движение дуг регулируется тормозным рычагом, а соединяет их специальный тросик. Как только велосипедист сдавливает рычаг на руле, конструкция приходит в движение, колодки зажимают обод колеса, тем самым замедляя его движение. Плюсом клещевых тормозов является их примитивность и общедоступность. Однако, иногда их перекашивает, за счет чего происходит неравномерное зажатие обода, что затрудняет процесс остановки.

Кантелеверные обычно встречаются на горных велосипедах. Работа такой системы так же весьма проста: рычаги с колодками устанавливаются на вилку велосипеда, над передним колесом. Работа рычагов регулируется тросом, который ведет к ручке на руле. При торможении тросик натягивает рычаги с колодками по направлению друг к другу так, чтобы они прикасались к ободу и замедляли скорость движения колеса. Такая конструкция весьма популярна у любителей экстремальной езды, так как она практически не забивается грязью, что существенно продлевает срок эксплуатации тормозных колодок.

V-brake можно считать наиболее оптимальным вариантом среди ободных тормозных систем. Это конструкция, пользующаяся особой популярностью среди велосипедистов. По своему внешнему виду она отдаленно напоминает кантилеверные, но существенно различается по рабочим моментам. Дело в том, что трос имеет особое крепление к рычагам, за счет чего увеличивается сила сжатия, и, соответственно, сила торможения транспортного средства. Среди положительных качеств можно выделить высокую надежность и простоту использования. Кроме того, они имеют небольшой вес, изнашиваются равномерно и являются гарантом качественного торможения. При первом использовании велика необходимо проверить настройку тормозов, а после периодически проверять их исправность.

Гидравлические ободные тормоза

Они существенно отличаются от своих механических собратьев, однако так же просты в использовании. Главное отличие состоит в отсутствии рычагов, на которые монтируются колодки, и троса для приведения рычагов в рабочее состояние. Работа гидравлики заключается в движении давления из основного тормозного цилиндра, установленного на тормозной ручке, в цилиндры, монтированные на вилке транспорта. Переданное давление приводит в движение колодки, зажимающие обод. Такая система отличается особой эффективностью, но имеет один существенный нюанс – вес. Велосипедисты, которые пытаются по максимуму облегчить своего железного коня, не любят устанавливать гидравлику. Кроме того, она сложна в обслуживании и принесет трудности в ремонте, особенно в условиях похода.

Преимущества ободных тормозов

Недостатки ободных тормозов

Вне зависимости от производителя, эта разновидность имеет некоторые негативные особенности.

Они могут испортить обод колеса, особенно, в процессе внезапной остановки.

Снижение эффективности при деформации колеса

Если же колесо было сильно повреждено, и по своей форме стало напоминать «яйцо» или «восьмерку», останавливать транспорт таким способом будет невозможно. Из-за этого необходимо постоянно контролировать форму колес и степень их повреждения, удерживаться от прыжков с высоких бордюров и внимательно следить за ямами на дорогах. Если же повреждение колеса не удалось избежать, необходимо либо отдавать его в ремонт, либо покупать новое, так как торможение полностью потеряет свою эффективность.

Кроме того, плохая погода так же может стать препятствием к остановке транспорта. Намокание обода и колодок колеса приводит к неуверенному торможению и плохой сцепке данных элементов. Так же следует постоянно следить за процессом стирания колодок, чтобы настраивать их по мере необходимости.

Однако, несмотря на массу неприятных нюансов, ободные все-таки пользуются особым успехом среди велосипедистов.

Как поставить на велосипед дисковые тормоза?

Часто бывает так, что покупаешь дорогую вещь, а потом выходит такая же, только с новой «фишечкой». Вот и с велосипедом так же – купил себе велик, катаешься, все нравится, потом видишь как вдруг все чаще и чаще у твоих друзей или «случайных проезжих» появляются велики с дисковыми тормозами. И ты задумываешься – возможна ли установка дисковых тормозов на велосипед твоего типа? И вообще, стоит ли оно того? Попробуем ответить на твои вопросы.

Дисковый тормоз предполагает установку на колесе тормозного диска. Поэтому нужно прикинуть, есть ли на втулках твоих колес возможность крепления диска. Кроме того, на вилку и раму сзади устанавливаются суппорты, поэтому там должно быть по паре отверстий для их крепления. По хорошему, перед покупкой дисковых тормозов нужно проконсультироваться у менеджеров магазина, подойдут ли они на ваш велосипед. Обычно в веломагазинах работают грамотные специалисты или есть свои мастера, которые бесплатно подскажут какой тормоз подойдет вашему велосипеду. При возможности установки мастера за отдельную плату могут установить дисковый тормоз на ваш велосипед.

Если вы выбрали механический дисковый тормоз, и у вас уже стоят подходящие тормозные ручки, то можно их оставить. Только проверьте, чтобы тросы не были на концах распущены. Если же вы несколько лет не меняли тросы, лучше их заменить для новых тормозов, потому что внутрь рубашек попадает пыль, грязь, что может создавать трение. Раз уж менять тормозную систему, так основательно. Замените тросы и рубашки.

В случае, если ваш выбор пал на плавную гидравлику, вам нужно будет полностью снимать все тормоза, и устанавливать новые ручки и прокладывать гидролинии. На некоторых рамах предусмотрены направляющие, в которые можно расположить гидролинии. Не спешите выбрасывать старый тормоз. Если вам не удастся настроить гидравлику, или произойдет какая-то поломка далеко от города, он может вас здорово спасти.

Раз уж мы заговорили про тормоза, то можем еще в противовес поговорить про то, как достигнуть максимальной скорости своего велосипеда в статье

Тормозная система на велосипеде, как и автомобиле, отвечает за безопасность человека на нем и окружающих людей. Традиционно современные модели оснащаются передними и задними тормозами. Исключение составляют «СССРоподобные» дорожные модели со встроенным барабанным тормозом во втулке и велосипеды-«фиксики» без свободного хода с одним ободным тормозом. Правда, последние модели изначально были придуманы без тормозов: правильно остановить такой велосипед может только опытный ездок.

Тормоза между собой различаются по конструкции, но суть у них одна – замедлить колесо. По типу воздействия системы на современных велосипедах делятся на следующие виды:

Первые расположены внутри втулки заднего колеса и ставятся на дорожные или планетарные модели. Ободные воздействуют на специально подготовленную тормозную поверхность ободьев колес при помощи колодок. Дисковые имеют самостоятельную тормозную поверхность, жестко сцепленную с колесом. Все эти различия подробно осветим в нашей статье.

Со временем и тормозную систему посещают неполадки – велосипед плохо тормозит, а в особых случаях узел отказывает

Важно поддерживать в хорошем состоянии оба тормоза, однако задний нуждается в особом уходе – им чаще всего пользуется львиная доля велосипедистов, соответственно его износ вероятнее. О том, как отрегулировать и починить задний тормоз V-brake, клещ или диск, узнаем немедленно

Мощность торможения

Установка колеса

Колеса должны быть установлены надлежащим образом на раме велосипеда. Перекос может привести к проблемам сдвига и регулировки велосипеда. Если колесо закреплено ненадежно, то оно может отвалиться во время езды и травмировать велосипедиста.

Втулки твердых осей используют гайки на оси снаружи на накладке на раме. Гайка оси содержит шайбу, встроенную в неё, или отдельную шайбу. Если шайба имеет зубчики или накатку, то они соединяются с углублением для закрепления колеса. Смажьте резьбу на оси, когда колесо установлено на велосипеде.

Часто бывает проще установить переднее колесо, когда велосипед стоит на земле. При размещении велосипеда на земле ось должна быть полностью в накладке на раме.

1. Убедитесь, что рычаг механизма эксцентрики для закрепления осей колес находится в открытом положении, и что его тормозной механизм открыт.

2. Установите колесо в накладку на раме. Убедитесь в том, что втулка полностью установлена в раме или вилке.

4. Определите конечное положение закрытия рычага. Поверните передний рычаг и регулировочную гайку так, чтобы рычаг оказался в конечном итоге только в передней части вилки. Установите задний рычаг между опорой цепи и сиденья. Переставьте рычаг по мере необходимости, если он не будет полностью закрыт.

5. Повторно снимите механизм тормоза, если это применимо.

6. Убедитесь в том, что колесо находится в центре рамы или вилки. Ослабьте гайки на оси и, при необходимости, отрегулируйте центр колеса в раме и снова затяните.

7. Убедитесь в том, что обод тормозных колодок сосредоточен на колесе и регулируйте по мере необходимости.

КОЛОДКИ ТОРМОЗНЫЕ НА ВЕЛОСИПЕД, КАКИЕ БЫВАЮТ

КОЛОДКИ ДЛЯ ТОРМОЗНЫХ СИСТЕМ ТИПА V-BRAKE

Бывают таких типов:

КОЛОДКИ ДЛЯ ТОРМОЗНЫХ СИСТЕМ ДИСКОВОГО ТИПА

МЕТАЛЛИЗИРОВАННЫЕ ТОРМОЗНЫЕ КОЛОДКИ

Состоят из сплава металлсодержащих веществ.

ОРГАНИЧЕСКИЕ ТОРМОЗНЫЕ КОЛОДКИ

В их состав входят органические вещества и резина.

С процедурой по установке дисков на велосипед можно столкнуться в нескольких случаях:

По устройству дисковый тормоз имеет аналогию с v-brake:

Из чего состоят тормоза роторного типа (на примере механики)

Промежуточный вариант занимают механико-гидравлические, или гибридные дисковые тормоза.

Регулировка дисковых тормозов

Дисковые тормоза – редкий объект для регулировки или обслуживания. Тем не менее, и ими иногда приходится заниматься. Рассмотрим, как настроить тормоза на велосипеде с ротором и калипером машинкой.

Основные узлы для проверки

Что следует проверять перед регулировкой дисковых тормозов?

Гидравлический привод – редкий гость в бюджетных моделях. Он всё ещё используется, в основном, профессионалами. Регулировка тормозов на велосипеде с гидравлическим приводом усилия не сильно отличается от механики, за неё можно браться. В отличие от механики, в гидравлике потребуется работа с тормозной жидкостью. Особенно в зимнее время, когда её стравливание необходимо для увеличения хода колодки.

В механике другие проблемы. Там может понадобиться регулировка угла прижимания колодки. Аналогично ободным вариантам, она должна быть строго параллельна ротору. Это увеличивает срок службы тормозной системы.

Дисковые тормоза предстоит регулировать на калипере. Шаги регулировки:

Фиксируем колесо ровно в том положении, как будем ездить

Это важно для положения втулки и ротора.
Ослабляем болты, фиксирующие калипер буквально на миллиметр, чтобы он мог двигаться, но не падал.
Зажимаем ручку тормоза. Калипер становится на место.
Проверяем зазоры после отпускания ручки тормоза.
Подтягиваем болты или передвигаем тормозную машинку.
Если свободно машинка уже не двигается, работаем с болтами поочерёдно, смещая её натяжением то одного, то другого болта.

Дополнительная информация

Кроме регулировки, дисковые тормоза иногда нуждаются в правке ротора. Если ротор повреждён сильно, его, конечно, следует менять. Но небольшие повреждения легко исправить, затянув на месте искривления разводной ключ.

Также дисковые тормоза (особенно ротор) очень чувствительны к наличию масла, поэтому, зачищая и регулируя систему, следует быть очень осторожным даже с руками. Жир с пальцев может попасть в систему, поэтому следует использовать обезжиривающую химию или, например, бензин. Для заднего тормоза стоит частично разобрать велосипед или прикрыть цепь и каретку, чтобы случайно не испачкать механизм смазкой.

Как поставить дисковые тормоза на велосипед

С процедурой по установке дисков на велосипед можно столкнуться в нескольких случаях:

По устройству дисковый тормоз имеет аналогию с v-brake:

Промежуточный вариант занимают механико-гидравлические, или гибридные дисковые тормоза.

Тормоза «ви-брейк»: характеристики, как настроить и поменять

Задний v-brake – ободной тормоз, закрепленный на перьях велосипеда через специальные крепления. На рычагах крепятся колодки, которые воздействуют на обод колеса при торможении. Чтобы остановить велосипед при помощи заднего v-brake, нажимаем ручку на руле справа. Через трос (протянут по раме) происходит сжатие рычагов, колодки прикасаются к колесу.

Так работает новая или только что отрегулированная система. Со временем с векторными тормозами происходит следующее:

Отсюда два следствия – либо качество торможения сильно ухудшается даже в сухую погоду (а ободные, даже на 100% исправные, хуже ведут себя в дождь), либо они вовсе не работают.

При подозрениях на неполадки тормоза необходимо его проверить для начала:

Регулировка тормозов v-brake – простая и домашняя процедура, за 10 – 15 минут вполне осуществима: 1. Настроить тормозную ручку: ослабить болт крепления на руле и повернуть крепление так, чтобы рука была в удобном положении. Это первый шаг на пути к безопасному использованию тормозной системы.

2. Затянуть крепления дуг на перьях. Со временем соединения могут разболтаться, оттого – неравномерное прижимание колодок и быстрый износ.

3. Снять накладки и осмотреть их на износ. Сильно срезанные углы на изделиях говорят о значительной выработке, их меняем.

4. Установить и настроить тормозные колодки

Очень важно выставить их правильное положение. При помощи шайб, которые образуют что-то вроде шарнира, можно приблизить к ободу один край колодки и отдалить другой. Для колодок без картриджей правильно устанавливать всю поверхность параллельно ободу

В случае с картриджными накладками передняя часть по направлению оси вращения должна быть ближе задней:

Для колодок без картриджей правильно устанавливать всю поверхность параллельно ободу. В случае с картриджными накладками передняя часть по направлению оси вращения должна быть ближе задней:

5. Подтянуть или ослабить трос на рычагах

Осторожно, не перетягиваем трос! Зачем это нужно? Дело в том, что дуги с колодками должны срабатывать сразу же при нажатии и сбрасывании

6. Выставить расстояния между колодками и ободом. Приближение и отдаление осуществляется при помощи этой незатейливой гайки:

7. Синхронизировать колодки – при нажатии на ручку они должны одновременно касаться обода. Сделать это можно при помощи винтов-натяжителей пружин (находятся на нижних концах рычагов). Усилением или ослаблением натяжений колодок добиваемся одинакового соприкосновения их с обеих сторон.

Настройка аналогична на любом скоростном велосипеде, где установлены ободные векторные тормоза.

Основные отличия дисковых гидравлических и механических тормозов

Главное отличие между гидравлическим и механическим типами состоит в принципе передачи усилия, оказываемого на ручку для приведения их в действие. Так, если проводником силы давления в механике служит трос, то в гидравлике – жидкость. В качестве жидкости может выступать и тормозная, и минеральное масло (в зависимости от компании-производителя). Обе они по своему хороши, а их действие различается между собой в незначительной степени. На фото №3 предлагается схематическое изображение устройства гидравлического типа дисковых тормозов.

Фото №3: основные элементы гидравлической системы дисковых тормозов

Как выбрать механические дисковые вело-тормоза

А если кому-то кажется, что можно приобрести на собственное транспортное средство дешевую механику азиатских производителей, то следует прислушаться к мнению специалистов, считающих, что тогда надежнее будет поставить вибрейки того же ценового диапазона.

Именно поэтому дисковую тормозную механику опытные велолюбители используют на великах «тяжелой езды» или моделях автономного туризма. В общем, там, где нужна надежная отдача и абсолютная работоспособность велосипеда в непростых условиях.

Немаловажную роль играет при выборе и хорошая ремонтопригодность этих тормозов. Их можно самостоятельно починить в случае ряда поломок. Но достоинства эти идут в ущерб модуляции велосипеда. И утяжеляют его массу.

Сегодня мало вело-моделей выпускается оснащенными механическими дисковыми тормозами. Ведь гидравлика (пусть она и чуть больше стоит) дает этому транспортному средству не в пример лучшее соотношение мощи и модуляции.

Прокачка гидравлических дисковых тормозов

Чтобы прокачать гидравлические дисковые тормоза, потребуется гибкий шланг диаметром 2 мм, ключ гаечный на 6, обычный двадцатикубовый шприц, минеральное масло (если на тормозной системе стоит маркировка «mineral oil») или DOT-4 (если ничего не написано), второй шестигранник («2»), а также шестигранник, который позволит ослабить крепеж тормозной ручки на руле.

Работа выполняется по схеме:

Если проводить обслуживание регулярно и все делать правильно согласно инструкции, то любой дисковый тормоз будет работать «как часы». Причем, независимо от погодных условий.

Как поставить дисковые тормоза на велосипед

КАК УСТАНОВИТЬ ДИСКОВЫЕ ТОРМОЗА НА ВЕЛОСИПЕД САМОМУ

Предварительная подготовка гидравлических дисковых тормозов открытого типа заключается в следующем:

Механические

Наиболее дешёвым вариантом дисковых тормозов являются механические. Принцип их работы заключается в механической передаче энергии торможения, которая осуществляется с помощью тросика.

Достоинства и недостатки механики

К основным достоинствам механических дисковых тормозов в велосипеде можно отнести:

Основным недостатком механического тормоза является необходимость постоянно регулировать механизм, строго следить за состоянием тросиков и рубашки и регулярно их смазывать.

Регулировка механических тормозов

Слабое торможение и трение диска о колодку при езде на велосипеде говорит о том, что механическим тормозам требуется регулировка. Суть её заключается в том, что нужно равномерно и без перекосов настроить положение диска относительно колодки. Для этого нужно совершить следующие действия:

После выполнения этих действий диск по отношению к колодкам будет иметь идеально ровное положение, что обеспечит отличное торможение.

Как установить и настроить V-brake самостоятельно

Установка тормоза с нуля:

После установки обязательно потребуется регулировка тормозов.

Точность работы механизма во многом зависит от его настройки

Так, даже дорогостоящая система будет работать неважно без правильной регулировки, и наоборот, V-brake среднего класса по эффективности может превзойти дисковый тормоз. Что нужно сделать по настройке тормозов?

Отрегулировать натяжение троса. После настроек тормоз должен мгновенно срабатывать на сжатие ручки и отскакивать при ее ослаблении. Если колодки не отходят от ободьев, это говорит о недостаточном натяжении. На перетянутом тросе ручка будет тяжело нажиматься, а оплетка может лопнуть.

Натяжение регулируется с помощью болта со стороны рычагов. Настройка выглядит так:

Если на оплетке троса были замечены повреждения, рекомендуется сразу поставить новый комплект.

Регулировка зазоров. Оптимальное расстояние – 2 – 3 мм от края колодки до обода. Определение износа тормозных колодок: использовать нельзя, когда полностью стерты отводные канавки (вся поверхность ровная).

Как поставить новые колодки? Расположение относительно обода влияет на величину площади контакта колодок с ним, силу торможения и срок службы материала. Для тормозных колодок с мягкой резиновой поверхностью их нужно установить так, чтобы передний край располагался ближе к ободу. Тормозные колодки из жесткого материала ставятся строго параллельно поверхности вращения колеса.

Если на велосипеде установлены картриджные колодки, потребуется поменять лишь накладки. Их положение задается шплинтом, перед снятием старой поверхности он извлекается из корпуса. Аналогично в обратном порядке вставляется новая накладка и фиксируется шплинтом.

Регулировка положения и смещение колодочных корпусов производятся за счет болта и шайб. Для точной фиксации потребуется сжать тормоз и выставить положение колодок строго на поверхности обода.

Последним этапом будет проверка работы системы на практике, то есть в реальных условиях езды. Как правило, настроить V-brake получается сразу. Однако если торможение запаздывает или ручка не полностью возвращается в исходное положение, необходимо отрегулировать тормоза повторно.

Регулировка длины троса

Перед началом регулировки следует проверить крепление тормоза. При слабой разбалансировке трос можно отрегулировать на руле велосипеда – просто затянуть крепление на тормозной ручке фигурным болтом.

После фиксации троса остается небольшой отрезок шнура, чтобы исключить попадание в систему велосипеда его необходимо накрутить или обрезать, оставив в запасе 8 см.

Особенности ободных тормозов, преимущества и недостатки

Что такое ободные тормоза? Это две фрикционные колодки с очень большим коэффициентом трения. Усилие для сведения колодок на ободе передаётся от рычага, стоящего на руле, посредством тросика. При нажатии на рычаг правильно отрегулированные колодки сходятся, зажимая обод велосипеда, останавливая таким образом движение. Такие тормоза имеют три разновидности, которые отличаются друг от друга в основном применением их в разных условиях эксплуатации.

Но к работе ободных тормозов есть масса претензий, связанных как с условиями эксплуатации велосипеда, так и c его конструктивными особенностями.

«Минусы» v-brake тормозов

Справедливости ради нужно отметить, что неудовлетворительная работа ободных колодок в 90% случаев зависит не от их плохого качества, а от неправильной сборки и регулировки.

«Плюсы» ободных тормозов вибрейк

Как поставить дисковые тормоза на велосипед

С процедурой по установке дисков на велосипед можно столкнуться в нескольких случаях:

По устройству дисковый тормоз имеет аналогию с v-brake:

Промежуточный вариант занимают механико-гидравлические, или гибридные дисковые тормоза.

Установка дисковых тормозов: как делается и что нужно знать

Из чего состоит дисковый тормоз

Установка гидравлической системы

Гидравлика в сравнении с механикой имеет ряд преимущество:

Вместе с этим, гидравлика более дорогая, неремонтопригодная в полевых условиях, «боится» воздуха.

Общие характеристики тросика

Тормозной трос на велосипед производится из износостойких тонких стальных или тефлоновых нитей равномерно сплетённых и покрытых гибким полимерным материалом. Для защиты применяются тефлоновые смазочные средства.

Самый надежный вариант тормозного тросика произведен из нержавеющей стали. Постоянная эксплуатация велосипеда провоцирует загрязнение оплетки.

Со временем прочность каждой жилы уменьшается: образуются отдельные протёртые участки подверженные разрыву, расслоению и перегибу.

Тросовая оболочка (оплетка) производится в нескольких модификациях:

Витая оплетка – представляет собой несколько пар изолированных проводников с добавлением металла, каждый из них покрыт защитным пластиком, внутренний отсек обработан смазочным средством для снижения величины трения.

Ценовая категория этих оплеток низкая, в продажу поступает редко.

Оплетка SIS – спиралевидная оплетка, вместо тонких металлических нитей в пружину вкручиваются металлические листы, внутренняя поверхность обработана тефлоновой смазкой.

Этот вид оплеток наиболее распространен в продаже на сегодняшний день и используется на тормозных и скоростных тросиках.

SIS-SP – модернизация современного троса, представляет собой параллельные нити покрытые полимерными слоями.

В отличие от других типов не изменяют длины провода, и балансируют натяжение. Внутреннее пространство смазано силиконовой жидкостью.

Оплетка считается самой надежной, благодаря ряду факторов тормозная система работает наиболее точно.

Регулируем положение колодок

«Застегиваем» тормоз, сжав рычаги и уложив направляющую тросика (С) в упор (D). Шестигранником ослабляем болт, фиксирующий колодку (K). Прижимаем рычаг с колодкой к ободу и выставляем колодку так, чтобы она:

В этом положении колодку необходимо зафиксировать, закрутив болт. При затяжке болта колодка может сдвигаться, и её нужно поправлять. Проще будет, если вы найдете ассистента, который зажмет и подержит ручку тормоза, пока вы затягиваете болт.

Если ваши тормоза «визжат», попробуйте сделать следующее.

Перед затяжкой болта подложите под заднюю (по направлению движения) часть колодки сложенный вдвое лист бумаги, затем затяните болт. Так колодки будут плавнее прижиматься к ободу при торможении (сначала передней частью, затем задней) и не будут «скрипеть».

Аналогичные операции проделываем со второй колодкой.

Как поставить дисковые тормоза с механическим приводом

Для работы понадобятся:

Любители используют для монтажа диска на втулку подходящие по диаметру и длине болты.

Установка механических тормозов: 1. Перевернуть байк и демонтировать колесо.

2. Снять старый калипер и диск, высвободить трос из приводного рычага и снять его (для замены).

3. Разжать тормоза V-brake и демонтировать их с велосипеда.

7. Протянуть трос на калипер.

8. Поставить колесо на эксцентрик или гайки.

Характеристики тормозной системы

Для качественного описания работы ободных тормозов используются следующие термины:

Сила воздействия, или торможения, – параметр, который показывает, насколько тормоз может зажать обод так, чтобы велосипед нельзя было сдвинуть с места. Максимальное усилие потребуется только для полной остановки и фиксации на месте. В дороге для регулировки скорости усилие используется не полностью. Диапазон воздействий на обод колеса с помощью нажатий ручки называется модуляцией, или точностью, тормозов.

Активный велосипедист использует свой транспорт не только в сухую и безоблачную погоду. Дождь, грязь, песок – с этим придется столкнуться каждому, кто выкатывает свой байк на дальние поездки. Эффективность тормозов позволяет описать их поведение в самых разнообразных условиях.

Износостойкость – показатель долговечности с учетом предписаний по эксплуатации велосипеда в целом. Своевременный уход позволяет увеличить срок службы тормозной системы. В требованиях по обслуживанию указано, как правильно устанавливать и регулировать механизм, как часто это нужно делать и руководство по замене комплектующих.

Пошаговая инструкция

Перед тем как снимать колеса с велосипеда, необходимо разобраться в особенностях тормозной системы, установленной на нем. Скоростные байки выпускают с разными видами устройств, отличающихся принципом работы. Самый простой демонтаж – если стоит дисковый тормоз, сложный и более продолжительный – при наличии ободной системы

Если не обратить на это внимание, а сразу приняться за работу, велика вероятность заблокировать систему так, что колесо закрепится навечно, и снять его станет невозможно

Дисковый тормозОбодная тормозная система

Демонтаж колеса

Работать будет легче, если делать это в месте, где удобно подойти к байку с любой стороны. Демонтаж колес с велосипеда с ободными тормозами проводят по следующей схеме:

Ослабить тормозаОслабить цепьОткрутить колесо

Перед демонтажем заднего колеса велосипеда необходимо ослабить цепь. Для этого нужно выставить минимальное передаточное число (звездочку). Далее ход работы зависит от вида крепления:

Перед тем как снять переднее колесо, нужно эксцентриковый зажим (расположен слева от втулки) повернуть на 180°. С правой стороны втулки провернуть гайку на пару оборотов. Останется высвободить переднее колесо с велосипеда, сняв с наконечника вилки.

Если велосипед с дисковыми тормозами, тогда прежде чем снимать колеса, нужно позаботиться, чтобы диски нечаянно не сомкнулись. В противном случае придется потратить много времени и сил на разжимание. Чтобы этого не произошло, нужно вставить в щель какой-либо предмет (кусочек картона, сложенной бумаги) или заглушку из пластика (прилагается в комплекте).

Установка колеса

В работе нет никакой сложности, когда есть знания, как установить заднее или переднее колесо на велосипед. Все операции демонтажа нужно выполнять строго в обратном порядке:

Если требуется установка переднего колеса на велосипед с дисковой тормозной системой, то одновременно при монтаже нужно вставить тормозной диск в щель между колодками. Если они стоят тесно, и пространство между ними слишком мало, можно расширить его с помощью отвертки.

В завершение нужно обязательно протестировать все механизмы велосипеда. При выявлении недостатков – снять колеса и повторить все сначала. Пренебрегать проверкой не стоит, ведь состояние байка напрямую влияет на безопасность. Удостоверившись, что все сделано правильно, – прикрутить к велосипеду снятые ранее аксессуары.

Источники информации:
