Как усилить радиоуправляемую машину

Схема питания на ШТИЛИУС или Как увеличить мощность на радиоуправляемой машинке.

Вот моя схема как всё собрано на штилиусе. Если бы хоть кто то такое нарисовал было бы проще и быстрее собирать всё. Короче для всего этого нам нужна сама машинка (любая). Запомните где какой провод а именно два на питание, два на повороты и два на привод. Отрезаем все эти провода (приблизительно по средине что бы добавить провода если будут короткие) Далее нам нужно основное питание 12 вольт от которого будет ездить наше авто. Я взял от шуруповерта (выносливая и заряжается). Наша плата от машинки питается 5 вольтами. Для неё был сначала повербанг, но так как плата ничего не делает она берёт мало напряжения и повербанг не видит её а если повербанг не нагружен он сам через пару секунд отключается. Вместо него можно взять любую батарею с телефона (проверенно). Но я нашёл у себя не нужную электронную сигарету. Открываем её и припаиваем к батарее плюс и минус и выводим наружу. Вот у нас есть 5 вольт которые тоже можно зарядить. Ну и всё это соединит нам драйвер двигателей от ардуино L298N. А дальше всё просто. Я нарисовал схему как подключить всё. Провода на повороты и привод подключат методом тыка. Сначала подключаете питание. После драйвер двигателей а уж после провода от платы машинки на привод и повороты по очереди что бы проверять пультом правильно ли всё. А то при повороте в право она ехала на зад. Короче сложного ничего нет.

Суть этого всего в том что машинка станет мощнее и на много дольше можно ею управлять и все теперь заряжается.

Источник

Модернизация старой игрушечной RC машинки

Надумал и я создать пост о забавной самодельной безделушке.

Подарили мне (тогда еще ребенку) в далеком 98-ом году радиоуправляемую машинку. И вот уже спустя года и пары переездов попалась она мне на глаза при очередной генеральной уборке.

Естественно вид потрепанный, электроника не работает, фары выбиты, корпус крашен-перекрашен, но из-за теплых чувств все эти годы выбросить ее не поднималась рука.

Пал выбор между восстановлением платы или полной модернизацией. Так как заново изготавливать печатную плату или возится с этой желания почти не было, да и дополнительного оборудования потом навесить можно с трудом, решил заменить электронную начинку.

Для простоты сборки выбор пал на Arduino Mega 2560, драйвер двигателя L9110S и сервопривод SG90, задний привод оставил родной (там используются 12 вольтовые моторы, с дифференциалом). На место старой рулевой машинки, был установлен сервопривод.

Для управления (в рамках эксперимента) был взят пульт от ИК-вертолета. Поскольку протокол общения вертолета и пульта был неизвестен, а всякая маркировка на чипах затерта, для установления истины пришлось прибегнуть непосредственно к анализу сигналов диодов. Для этого к ножкам излучателей был подключен логический анализатор и меняя параметры управления (дергая ручки туда-сюда) были записаны выходные сигналы.

Потом эти сигналы выведены в таблицу и систематизированы. Оказалось, что протокол принципиально похож на протоколы пультов NEC, разве что интервалы все были другие.

Распознав какие биты меняются при изменении того или иного параметра, была скачена библиотека для ИК-управления и после некоторой настройки загружена в ардуину.

Машинка была подключена к блоку питания и для отладки к компьютеру. Тесты показали, что все работает и можно ее собирать.

В итоге из-за подсевших 8-ми батареек типа АА, машинка не обладала большой резвостью, но это не беда.

В дальнейшем планирую реставрировать каркас и добавить разных интересных плюшек ( управление с ПК, автопилот по комнате и что-нибудь еще). А пока всем спасибо за внимание, как принято в таких постах, вот вам кот)))))

Затолкать ардуину на меге2560 туда где хватило бы даже не меги8, а простого дигиспарка на 85тини. Да вы, батенька, знаете толк в извращениях. Хорошо хоть не одноплатный компьютер, и на этом спасибо.

Слов нет, сплошное уважение!

ТС, а можно скетч и чуть больше технических подробностей?

Уважаю, когда так «глубоко копают»!

Кanalизационный звук, или колонка из труб своими руками

Cock то раз увидел в хозмаге колонку в виде трубы.

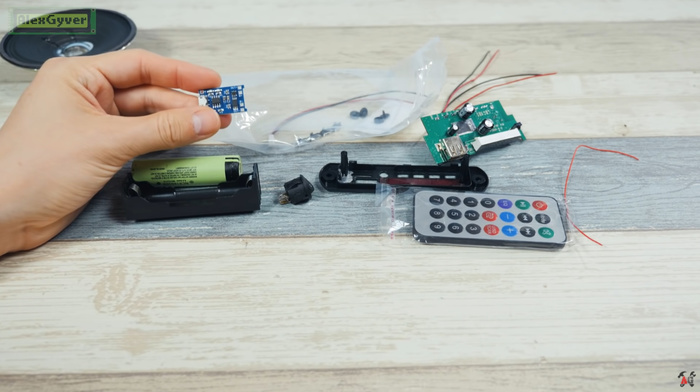

Дай думаю сделаю такую же, но по всем канонам, и из самых дешёвых компонентов с Али. Электроника:

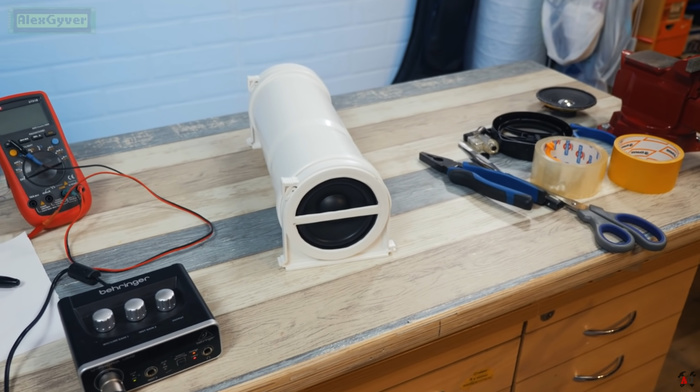

В качестве корпуса взял белые кanalизационные fistinги с шумопоглощением:

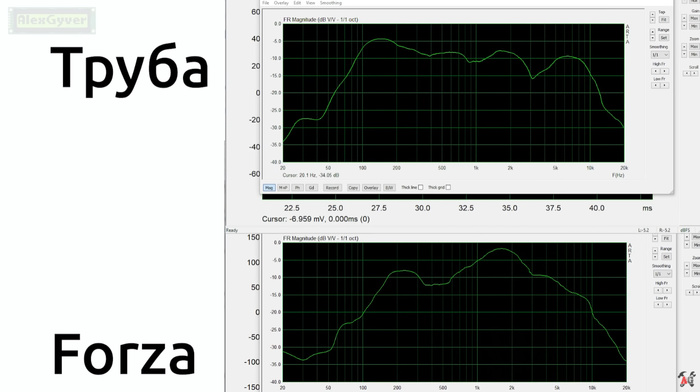

Динамик в итоге поставил из магазинной колонки, у него больше ход диафрагмы и, соответственно, больше бass. Самодельная колонка на этом же динамике зазвучала в несколько раз лучше! Это видно из АЧХ (DIY сверху, магазинная снизу):

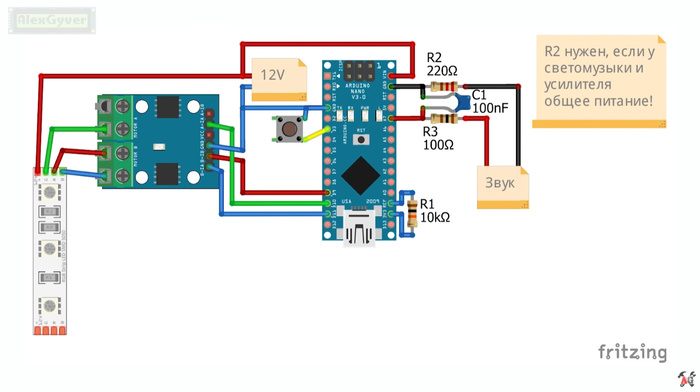

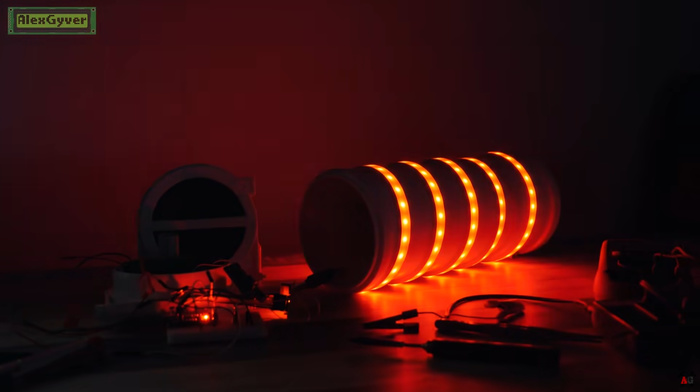

Идём дальше и добавляем светомузыку. Взял Ардуину и RGB ленту:

Thank you sir за внимание!

Оживляем робота с манипулятором на Arduino

Игрушка получилась довольно забавная, жалко в детстве такой не было. Хотя мы то знаем, до какого возраста у мужчин длится детство)

Повторяем поделки из ТикТока

Решил сделать проекты из двух вирусных видео, на Пикабу они тоже были:

Для обоих вариантов понадобится

— Адресная светодиодная лента (я брал WS2812b)

— Микрофон (я брал модуль на MAX9814

— Блок питания на 5V

Ссылки на исходники прошивок (там несколько вариантов) есть в описании под видео на ютубе. Пара статичных картинок с результатом:

Большой плавающий lego катамаран

Плавающие корпуса от этого набора самые большие плавающие детали lego,

Для питания и управления в своей модели я использовал 3x buwizz 2.0 и 1 buwizz 3.0. Хотелось бы больше, но но больше не было 🙁 по этому я установил еще 4 PF блока питания стандартных для lego.

Двигают модель 4 buwizz мотора и 4 багги мотора.

Не все работало идеально, но у меня получилось сделать пару заплывов и собрать материал пригодный для рассказа о модели.

Буду рад любым вопросами и комментариям 🙂

Airwolf, Thunderbike, Lamborghini Murcielago из металлического конструктора, проволоки, резины, кожи и картона

Bell 222 Airwolf из металлического конструктора, проволоки, резины, кожи и картона

Давайте делать крутые уникальные DIY-проекты, а не очередные ардуино-кликеры. Идей всем, разбирайте!

А можно я накидаю идеек для таких DIY-проектов для тех, у кого руки чешутся что-то такое соорудить? А-то, как уже сказали, кликер покупной дешевле этой самоделки выходит и продается на каждом шагу. Так почему бы не сделать что-то уникальное?

1. Электронные булавки для карты.
Идея в том, чтобы наделать светодиодных булавок для карты, а потом с компа управлять их свечением и миганием разными цветами.

2. Кораблики.
Контроллер со светодиодом как в прошлом проекте, но корпуса нарезаются из пенопласта горячей проволокой по кондуктору, добавляются два маленьких моторчика с удлиненными валами и гребными винтами и драйвер для управления ими. Весь кораблик примерно размером с палец. Идея в том, чтобы этих корабликов было несколько десятков. Пускаем их на воду, а с берега или моста смотрим на них обычной веб-камерой и светим инфракрасным сетодиодным прожектором с модуляцией сигнала.
Камера отслеживает огоньки и математически определяет координаты корабликов. Чтобы понимать где какой именно, можно давать сигнал конкретным корабликам выключить или переключить свет на долю секунды. Далее трекать уже по свечению. Динамическим управлением корабликам можно задавать произвольные траектории, делать из них красивые узоры и построения. Это как шоу дронов, только на воде.

Фактически это микрофон с кнопкой на петличку. Его задача непрерывно писать звук вокруг, иметь внутри часы и в специальном файлике запоминать когда нажималась кнопка.

Идея в том, чтобы не приходилось ничего записывать в блокнотик. Просто ставим закладку кнопкой на записи и говорим (опционально) заголовок. Прибор сливает записанное во время зарядки через USB на комп. В это время работает на запись другой такой же прибор. При записи можно шифровать звук ассиметричным ключом так, чтобы завладев неправомерно петличкой с нее нельзя было получить звук. На компе при зарядке речь распознаётся и индексируется для текстового поиска. Можно в веб-интерфейсе видеть весь таймлайн с метками и заголовками, можно прослушать произвольные куски, пометить их ненужными, важными или прочитанными.

Такой девайс очень недооценён в походах, сплавах, путешествиях, когда путевые записи делать некогда, но непрерывно возникает необходимость делать какие-то пометки для отчета. Это цены за проезд и пирожки, это какие-то ориентиры, это номера телефонов и адреса, это разъяснения местных как докуда-то добраться (возможно на малознакомом языке), это комментарии о порогах и завалах на маршруте. По временнЫм меткам запись четко привязывается к GPS-треку, который записывается каким-то другим устройством.
Смартфоны, к сожалению, пока что не могут выполнять такую функцию непрерывной записи, нужно более энергоэффективное специализированное устройство.

4. Контроллер для интеграции дешевой бытовой техники в умный дом.

Проблема. Есть, к примеру, хорошая недорогая, но качественная стиральная машина. Как интегрировать её в «умный дом»?
Делаем небольшое типовое устройство на базе ESP с вайфаем. Питаться оно может от внутреннего низковольтного БП стиральной машины, должно иметь несколько входов, заточенных на подключение параллельно индикаторным светодиодам стиральной машины и управляющим кнопкам без фиксации. Можно предусмотреть индуктивный датчик тока на основе токового трансформатора в виде петли вокруг силового кабеля для детекции нагрузки тэна, например.

Такое устройство сможет запустить стирку в заданное время, даже если машина изначально не имела таймера. Позволит отдавать статус её работы в контекст умного дома. Можно спросить у Алисы закончилась ли стирка, можно попросить ее напомнить по окончании или получить уведомление на смартфон.

5. Умный плеер для мягких игрушек.

6. Походный сетевой коммуникатор.

Устройство, объединяющее в себе приёмо-передатчик в гражданском диапазоне, КВ-пейджер, GPS-трекер и GSM-шлюз.

Идея в том, чтобы объединять группы людей на пересеченной местности просто и прозрачной связью. Дать возможность адресно обмениваться короткими текстовыми и голосовыми сообщениями в реальном времени и режиме почтового ящика. Устройства связываются со всеми такими же устройствами по всем каналам, по каким могут достучаться, синхронизируют передачи друг с другом, имеют блютус\wifi, которые позволят со смартфона видеть на карте другие устройства. Удобно размещать такое в базовом лагере как ретранслятор, удобно ставить стационарно такие устройства в экспедиционном автомобиле с хорошей антенной, удобно раздавать такие отделяющимся группам для стыковки и координации.
Конструктивно это водозащищенный кирпич с мелким экономичным ЖК-экранчиком для текстовых сообщений и гнездом для сменных аккумуляторов 18650.

Источник

Тюнинг старой детской игрушки

В последний год как и говорил стало не до чего — только работа и дети. Из увлечений поэтому основное — RC машинки. За годы увлечения этими отнюдь не игрушками скопилось много всяких деталюшек — посмотрели мы с малым на его игрушечный автопарк и решили закорчевать пару машинок

Это обычные детские бибики из обычного магазина игрушек, купешка производства Rastar, кроссовер вообще QingXing какой-то. Технически они вообще примитивные, привод задний, электроника убогая, пульты кнопочные 27Мнz уже давно не работают.
Начать решили с Х6 — он попроще и покомпактнее.

Для апгрейда использовали электронику от RemoHobbi (спасибо Богдану) — пульт и блок 3-в-1 (приемник, регулятор оборотов мотора, модуль включения фар по третьему каналу с пульта). Установка электроники, переделка батарейного отсека под установку аккумулятора (Li-Ion так же от RemoHobby) вообще дело не сложное — быстро накинули элементы на шасси для примерки, спаяли все что надо было.
Намного сложнее с рулевым управлением — в стоке на машинке стоит дискретная системка — руль либо на всю вывернут, либо в нулевом положении — нас это не устраивает,

естественно ставим пропорциональное управление — насколько крутим колесико на пульте, на столько и поворачиваются колеса на машинке

Глобально менять конструкцию рулевого на этой малышке мы не стали — просто установили микросервомашинку с металлическим редуктором (куплено на Али).

С поключением фар не срослось — распайка китайцами сделана так, что горят либо задние красные, либо белые передние фары — перепайка с прекрекрещиванием полюсов приводит к тому что свет вообще не включается. В итоге на радиомодуле отломился один контакт (( в общем я забил болт на эти фары — один черт сын быстро раздолбает эту игрушку.
Несмотря на хорошую электронику и липошный аккум тачка не сильно скоростная — это же детская игруха, в приводе стоит сильно понижающий обороты на выходе редуктор.

Не так давно переделывал Богдану Bagdi363 его RemoHobby Rocket — вместо штатной коллекторной системы 3-в-1, которая описана выше, поставил бесколлекторную систему (машинка масштаба 1/16)

Источник

Прокачка машинки на пульте

Давно ничего не писал, — зачесались руки)) Уверен, кому-то это пригодится=)
Решил выложить пост, о небольшой прокачки детской машинки на пульте управления.

Суть поста вкратце: заряжаемые аккумуляторы вместо батареек.

Дальше много букв и фоток))

Часто, мой мелкий просит, чтобы я поиграл с ним (машинками). Так довелось, что с самого раннего возраста, а именно с 6-7 месяцев он полюбил машинки. Сейчас уже ему перевалило за 3 годика, но интерес к машинам стал еще больше. В 2 годика начал учить его говорить марку автомобиля по эмблеме. Выучил довольно не плохо, теперь ходит по улице мимо машин и называет марку)) Когда ему исполнился годик, я купил ему 2 машинки на пульте управления (сначала лексус is250, затем гелик. обе одной серии). Машинки до безобразия простые, 4 кнопки управления — вперед-назад, повороты влево-вправо.

Трех батареек АА нам обычно хватает на 2-3 дня. Спустя 1-2 часа прилично падает мощность и весь драйв машинки пропадает. Поэтому решил переделать питание от аккумуляторов. Плюсов от этого не мало. Постоянная мощность, может долго ездить на одной зарядке, не нужно платить больше))

Опишу в деталях, что было сделано.
Сначала я разобрал гелик, чтобы посмотреть что у него внутри. В машинке оказалось достаточно просторно. Внутри легко можно было разместить 3-4 аккума 18650, но я решил что двух 18650 емкостью 3200 мАч будет достаточно. Суммарно от двух аккумов выходит 6400 мАч (не во всех ноутах есть такая емкость).

Наша машинка работает от трех АА пальчиковых батареек, соединенных последовательно, что дает в сумме 4,5В. Следовательно, понадобится аккум на 3,7В, это достаточно, чтобы машинка бодро ездила.

Немного погуглив, нашел цены и нужную емкость. Остановился на Panasonic NCR18650BE.

Заказал на алиэкспрессе, т.к. цена одной батарейки у нас почти в два раза дороже.
Чуть позже выяснилось, что они без защиты от разряда. Это нам не подходит, т.к. «голова» машинки не знает что такое зарядка. Поискав немного, нашел точно такой же аккум с защитой, стоили чуть дороже, но было уже поздно, батарейки были уже в пути.
Начал искать на алиэкспрессе контроллер защиты от разряда. Нашел, заказал. Позже выяснилось, что нужно еще защита от перезаряда)) Снова лезу на али, ищу двойную защиту и нахожу!))

Суть в том, что литий-ионные аккумы нельзя разряжать меньше 2,5-2,7В и заряжать больше чем 4,2В. Их структура быстро разрушается и они быстро выходят из строя. Мобильные аккумы работают по такому же принципу. Обычно защита встроена в аккум.

Чтобы в будущем не иметь проблем с отсоединением проводов, я припаял к контроллеру питания двухпиновые JST коннекторы.

Это нужно, чтобы легко можно было отсоединить аккумы от корпуса. Проверил работу контроллера, заряжает!)) Сделал отверстие для миниUSB и посадил контроллер питания на термоклей. Оба аккума спаял последовательно проводами, предварительно обработав места пайки активной кислотой(флюс). В итоге получаем двойную емкость на 6400 мАч.

Изначально планировал поездки по улицам, поэтому, внутри проклеил (секнудным клеем) все отверстия фольгой, чтобы мусор не попадал в машинку.

Аккумы приклеил термоклеем к кузову, но они быстро отвалились. Пришлось секундным клеем с содой проклеть еще и края. Проверенно, держится железно! Падал со стула и дивана))

Минус такого решения в том, что наезд на любое мелкое препятствие любым колесом — машинку опрокидывает на бок. Аккумы на крыше все же делают свое дело. Думаю позже контроллер машинки переместить на место батареек в самый низ, а аккумы на место контроллера, тогда машинка будет устойчивее.

Немного фоток рабочего процесса:

P.S.
Есть еще один вариант подключения аккумов. Я тогда в них еще не разбирался, поэтому заказал 18650, на фото они выглядели такими же, как и пальчиковые АА.
Понадобятся 3 аккума NCR 18500, но нужно брать без защиты. С защитой они будут чуть длинее и не залезут в штатное место без напильника. Затем остается перепаять лоток батареек для параллельного соединения. Иначе на выходе получите 11.1В и сгоревший контроллер машинки))

Кому нужно больше мощности на заднем приводе, можно купить специальный бустер DC DC, который из 3,7 вольт на выходе отдаст 5В. Машинка станет более резвой. Но есть в этом и минусы. Думаю, будет быстро греться, могут часто выходить из строя моторчики, возможно и контроллер быстрее «приедет», аккум будет немного быстрее разряжаться. Можно конечно настроить и под 4,2-4,5В, но понадобится специальный DC DC, который можно настроить на вольтаж от 3,7В до 12В (спец. крутилка, а мультиметром замер напряжения на выходе).

UPD. 20.05.2016
Спустя 9 месяцев машинка перестала ехать вперед. Задний ход работал. Думал моторчик «приехал», но нет. Замена моторчика не помогла. Благо у меня был лексус из той же серии. Выпаял все провода, и подсоединил к гелику. Машинка заработала. Теперь у гелика третья жизнь!)))

Заодно переместил контролер в отсек батареек, отрезал родные места крепления и припаял их к днищу, на них уже прикрутил сам контролер.
Сделал это из-за того что аккумы были приклеены к крыше, изза этого центр тяжести был нарушен. Машинка переворачивалась набок при повороте наехав на небольшой камушек.

Источник

Как апгрейдить радиоуправляемую машину. Советы. Оценка:

#1 2007-i

Дайте совет, что можно сделать? (Например увеличить ток
ключей эл.двигателя или заменить на более мощный эл.двигатель). :blush2:

#2 Губыч

#3 kulex13

#4 mozart

#5 2007-i

#6 2007-i

#7 BaykeR

Ощущение, что маФЫнку не для сына купил-то :))))

http://forum.chipinf. 3084.html#71992 про аналоги мож там поискать, да и просто обычным инетовским поисковиком.
:o)

#8 2007-i

#9 Acorp

#10 Rustman

http://www.dealextre. dx/category.802 тут закажи себе новую, доставка бесплатно )

мне месяц посылка шла, зато по таким ценам у нас не купить.

#11 677

#12 2007-i

Rustman (Jul 22 2008, 18:25) писал:

http://www.dealextre. dx/category.802 тут закажи себе новую, доставка бесплатно )

мне месяц посылка шла, зато по таким ценам у нас не купить.

#13 Rustman

кстати, на ДВС там вообще ничего нет, а самые дешевые вертолеты стоят около 10к у нас, самолет не настолько сложен, их народ сам раньше собирал когда я ходил в кружок в деццтве ) но тогда в универмаге «Классика» продавали те самые ДВС с лопастями для моделей.
