Настройка спецификации

Открыть спецификацию ® Строка Меню ® меню Настройка ® команда Настройка спецификации…

Позволяет выполнить настройки: связь сборочного чертежа со спецификацией, связь с расчетом позиций, рассчитывать позиции и зоны, удалять геометрию при удалении объекта спецификации, выполнить настройки разделов (количество резервных строк, подключить геометрию, проставлять позиции, сортировать объекты) и т.д. Для настройки разделов необходимо выбрать вкладку Разделы и дважды щелкнуть на нужном разделе.

Также настройку каждого раздела можно выполнить в Строке параметров спецификации. Для этого необходимо поместить курсор на нужный раздел и в строке параметров установить количество резервных строк, включить простановку позиций, подключение геометрии, автоматическую сортировку. На каждую деталь можно просмотреть чертеж (если он был подключен). Для просмотра необходимо поместить курсор на деталь и нажать кнопку Показать документ. Появится диалоговое окно с изображением документа. Его можно отредактировать, нажав кнопку Редактировать документ.

Управление изображением окна спецификации

Строка состояния ® кнопка Масштаб по ширине листа или Масштаб по высоте листа либо установить Текущий масштаб.

Панель управления ® кнопка Увеличить масштаб либо кнопка Уменьшить масштаб

Добавление элементов в спецификацию

В окне чертежа выделить слой на котором находится деталь с позицией или, если чертеж выполнялся без учета слоев, выделить деталь с позицией ® Меню Сервис® Объекты спецификации ® Добавить объект ® выбрать соответствующую папку и нажать Создать ® если нет документа на деталь, то заполнить графы вручную, если имеется чертеж детали, то нажать кнопку Доп. параметры, выбрать вкладку Документы ®кнопку Подключить документи найти файлчертежа.

Установить флажок Передавать изменения в документ ® Ok® меню Сервис ® Объекты спецификации ® Синхронизировать данные. Подтвердить изменения в спецификации.

Стандартные детали из библиотеки следует вставлять в сборочный чертеж после создания спецификации. Для автоматической вставки деталей в спецификацию и позиций в сборочный чертеж необходимо в диалоговом окне установить флажок Создать объект спецификации.

Отображение связи между позициями спецификации и соответствующими деталями на сборочном чертеже

Расположить окна чертежа и спецификации мозаикой. Перейти в окно спецификации. Открыть меню Сервис (или контекстное меню) ® команда Показать состав объекта (или выбрать соответствующую кнопку на панели управления). Переместить курсор по строкам спецификации. Выбранные позиции будут выделяться на сборочном чертеже.

Удаление элементов

Для ассоциативного удаления элементов спецификации необходимо установить настройку Удалять геометрию при удалении объекта спецификации (См. пункт настройка спецификации). Далее отметить строку элемента и нажать клавишу Delete. Подтвердить удаление. Синхронизировать данные.

Вывод спецификации на листе чертежа

Строка Меню ® команда Компоновка ® Вывод спецификации на листе ® Показать

Расчет массы изделия

Для расчета массы изделия необходимо ввести массу деталей в дополнительных параметрах. Это можно сделать при добавлении детали в спецификацию (кнопка Доп. параметры ® вкладка Дополнительные колонки) или в спецификации выделить деталь и выбрать команду Дополнительные параметры (на панели управления или в меню Сервис).

Чтобы распечатать файл, скачайте его (в формате Word).

Как убрать спецификацию в компасе

Пользователь может удалять элементы из спецификации. Например, файл САПР может содержать сборку для справки, которая не является частью спецификации. Удаление отдельных деталей необходимо и в том случае, когда сборка приобретается в виде единого элемента.

Для удаления элементов спецификации следует удалить содержащие их строки. При удалении строки из спецификации удаляются все ссылки на элемент, а также ссылки на все его дочерние элементы. Удаление строки сборочной единицы в спецификации приводит к удалению строки сборочной единицы и всех соответствующих дочерних строк.

Изменение спецификации возможно только в представлении дерева. При отображении в виде списка изменение спецификации невозможно. Строки можно удалять только из верхнего уровня спецификации. Чтобы удалить строку из сборочной единицы, указанной в спецификации, откройте эту единицу в мастере элементов и удалите строку из спецификации сборочной единицы.

Удаление строки из спецификации

щелкните выбранную строку правой кнопкой мыши и выберите команду «Удалить строку».

Тема данного урока – Исполнения в спецификации компас 3d. Спецификация на несколько исполнений в компас 3d позволяет в одном документе собрать несколько вариантов сборки узла, что позволяет видеть разницу между исполнениями и экономит время при составлении.

Исполнения в спецификации компас 3d

Ранее мы рассматривали, как создать спецификацию и как вставить спецификацию в чертеж, спецификацию с исполнениями также можно разместить на чертеже.

Создаем спецификацию. Следующим шагом выбираем «Сервис» — «Параметры».

Настраиваем текущую, а именно меняем название и форму по ГОСТ. Необходимо выбрать групповую спецификацию с числом исполнений менее трех, это номер 4.

Подтверждаем выбор, жмем «ОК» два раза. Оформление документа меняется, теперь следует настроить количество исполнений.

Количество исполнений назначается в настройках спецификации. Нажатие на эту кнопку вызовет соответствующее окно, в котором задаем нужные настройки.

В первую очередь настраиваем количество исполнений, затем редактируем блоки. В настройках блоков необходимо указать формирование обозначений, как показывать номер, и возрастают позиции или нет.

Обязательно указать формирование обозначения объектов, показывать обозначение полностью или нет, а также возрастает позиция или нет, задаем исходя из конкретного случая. Все настройки подтверждаем кнопкой «ОК».

Теперь добавляем документацию, раздел сборочных единиц, деталей и т.д. Формирование исполнений рассмотрим на добавлении документации.

Добавляем документацию, выделяем строку, далее нажимаем «Добавить исполнения».

В строку вводим номер. При выборе такого шаблона можно создать основной сборочный чертеж и два исполнения, при этом номера можно задавать любые. Программа автоматически добавляет строку с обозначением и номером исполнения. В строке количества, соответственно, указываем требуемое количество деталей на каждый вариант сборки. Для каждой детали и сборочной единицы можно добавить обозначение исполнения всего в пару нажатий кнопок, при этом чертеж прикрепляется только к основной детали, сборочному чертежу или сборочной единице.

Таким образом, вводятся переменные данные для исполнений в спецификации компас 3d.

Общие принципы работы со спецификациями

При работе с документом-спецификацией в КОМПАС-3D обычно пользуются таким понятием, как объект спецификации.

Объект спецификации – это строка или несколько текстовых строк в документеспецификации, характеризующих (описывающих) один материальный объект: деталь, подсборку, узел и т. п. (рис. 4.1).

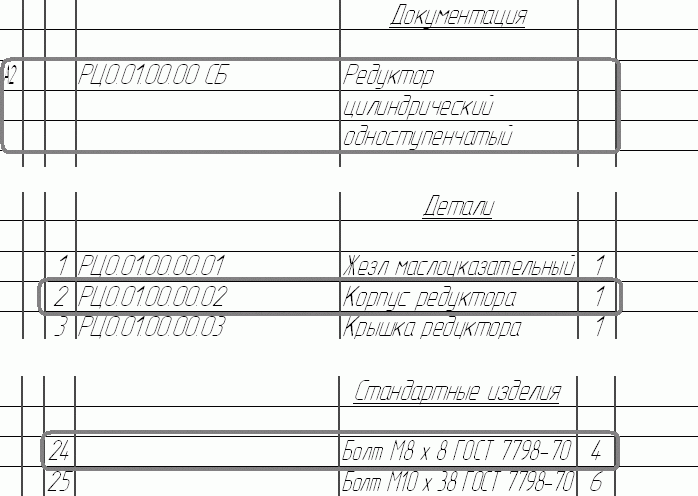

Рис. 4.1. Объекты спецификации (выделены рамкой)

Объект спецификации является основной структурной единицей спецификации. Подобно тому, как чертеж состоит из отдельных графических элементов, а сборка из деталей и подсборок, спецификация состоит из объектов спецификации. Объекты спецификации в системе разработки спецификаций КОМПАС-3D делятся на базовые и вспомогательные.

Кроме основных атрибутов изделия (наименование и обозначения), количества и некоторых вспомогательных сведений (материал, зона, формат графического документа), базовый объект электронной спецификации может содержать информацию о геометрии объекта. Другими словами, к базовому объекту можно подключать часть геометрических объектов сборочного чертежа, составляющих материальный объект, которому соответствует данный объект спецификации. Если для данного материального объекта существует отдельный деталировочный чертеж, то файл чертежа также можно присоединить к объекту спецификации. Для трехмерных сборок все еще проще – сама спецификация строится на основе базовых объектов спецификации, связанных с деталями (компонентами) сборки. Кроме того, базовые объекты можно сортировать, отключать от показа внутри таблицы спецификации и т. д.

Вспомогательные объекты спецификации не подлежат сортировке, не учитываются при суммировании значений колонок, простановке позиций и т. п. Основное их назначение – ввод в таблицу спецификации произвольного текста, который невозможно создать, используя базовые объекты. Вспомогательным объектом могут быть разнообразные комментарии или строка Болты по ГОСТ 7798—70, за которой будут следовать базовые объекты с наименованием всех болтов данного ГОСТ.

Справочная документация по КОМПАС-3D рекомендует по возможности при заполнении спецификации все объекты делать базовыми.

Объект или объекты спецификации являются неотъемлемой частью документа системы КОМПАС-3D, как графического, так и трехмерного. Это значит, что, например, документ детали содержит внутри свой объект спецификации. Этот объект, естественно, будет базовым и может содержать наименование и обозначение, ассоциативно связанные с соответствующими свойствами детали. Такой объект автоматически будет включать в себя информацию о файле своей детали как о геометрии описываемого материального объекта. При вставке таких деталей в сборку в нее передаются объекты спецификации, созданные в деталях. Аналогично для документа КОМПАС-Чертеж, который может включать несколько объектов спецификации. Каждый из этих объектов, помимо графических элементов, изображающих материальный объект на чертеже, может содержать подключенный деталировочный графический файл.

на панели инструментов Спецификация (рис. 4.2). Эта кнопка неактивна, если в документе не создано ни одного объекта спецификации. После нажатия данной кнопки откроется окно спецификации в подчиненном режиме. Оно практически ничем не отличается от окна документа-спецификации, однако в этом окне вы не сможете подключить к спецификации какой-либо документ. Кроме того, в подчиненном режиме запрещено выводить спецификацию на печать.

Рис. 4.2. Панель Спецификация

Для того чтобы собрать воедино все объекты спецификации, оформить их соответствующим образом и вывести на печать, и предназначен документ КОМПАС-Спецификация. При подключении документа-спецификации к чертежу или сборке (или наоборот), все объекты спецификации, которые до этого были созданы в них, автоматически будут переданы в документ-спецификацию. Затем между документом КОМПАС-Спецификация и соответствующим ему графическим или трехмерным документом устанавливается двунаправленная ассоциативная связь – любые изменения, произведенные в конструкторском документе, будут немедленно переданы в спецификацию, и наоборот.

Для создания объекта спецификации предназначена кнопка Добавить объект спецификации

расположенная на панели Спецификация. Если к объекту спецификации была подключена часть геометрии чертежа, то при просмотре уже сформированной спецификации вы сможете легко определить, к какому элементу чертежа относится такой-то объект спецификации. Это возможно в режиме просмотра состава объектов. Если в данном режиме выделить строку в документе-спецификации, то в связанном с ней чертеже подсветится состав (геометрия) выделенного объекта спецификации. Такая возможность чрезвычайно удобна для просмотра и редактирования больших и насыщенных сборочных чертежей.

Как вставить спецификацию в компасе в чертеж

Сегодня рассмотрим, как вставить спецификацию в компасе в чертеж. Спецификация на листе чертежа в компас 3d позволяет сократить количество документов, а также позволяет исполнителю более удобно работать с чертежом, ему не придется держать два документа в руках, не нужно много места для расположения документации на столе.

Как вставить спецификацию в компасе в чертеж

В предыдущем уроке рассматривали, как создать спецификацию. Теперь рассмотрим, как создать ее на чертеже сборки. Спецификация к чертежу в компас 3d позволяет отразить применяемость компонентов в неограниченном количестве, помещенная на чертеже, вмещает в себя не много позиций, соответственно подходит только для сборок с небольшим количеством компонентов.

Спецификация вставляется в чертеж минимального формата А3. Создаем чертеж, обязательно его сохраняем. Дальнейшие действия рассмотрим на примере простого чертежа.

В верхнем меню находим раздел «Спецификация» и выбираем «Добавить объект». Как видно, не надо создавать новых файлов, все делается в файле чертежа. Добавление объекта направляет в выбор раздела.

Выбираем документацию и жмем «Создать», переходим к заполнению спецификации. Теперь, для заполнения основной надписи спецификации, необходимо выбрать документ, к которому будем ее привязывать. В нижней панели щелкаем «документы», появляется маленькое окошко, в котором щелкаем по выбору документа, выбираем, подтверждаем, жмем «ОК».

В качестве документа необходимо выбрать сборочный чертеж. После подтверждения на экране видим только сам сборочный чертеж, но не надо пугаться – так и должно быть, спецификация уже создана, осталось ее отобразить. Отображается она следующим образом: Жмем «Спецификация», далее выбираем спецификацию на листе и ставим галочку у показа – спецификация появляется на листе, сохраняем чертеж.

Теперь Вы знаете, как добавить спецификацию в компасе на лист чертежа. Остается заполнить ее. Для заполнения щелкаем два раза левой кнопкой мыши по ней в любом месте, она откроется в новой вкладке компаса, о том, как заполнить, можно прочитать в предыдущем уроке. Обращаю внимание, что при открытии спецификации в новой вкладке для заполнения, она не будет отображаться на чертеже до тех пор, пока не будет закрыта во вкладке.

Благодарю за внимание! Готов ответить на вопросы!
