Как собрать пружину стартера бензопилы

Ремонт пружины стартера бензопилы Интерскол

Пиле примерно полтора года, работала без нареканий.Наднях не смог завести.
Симптомы, ощущение, что стартер не входит в зацепление с маховиком.

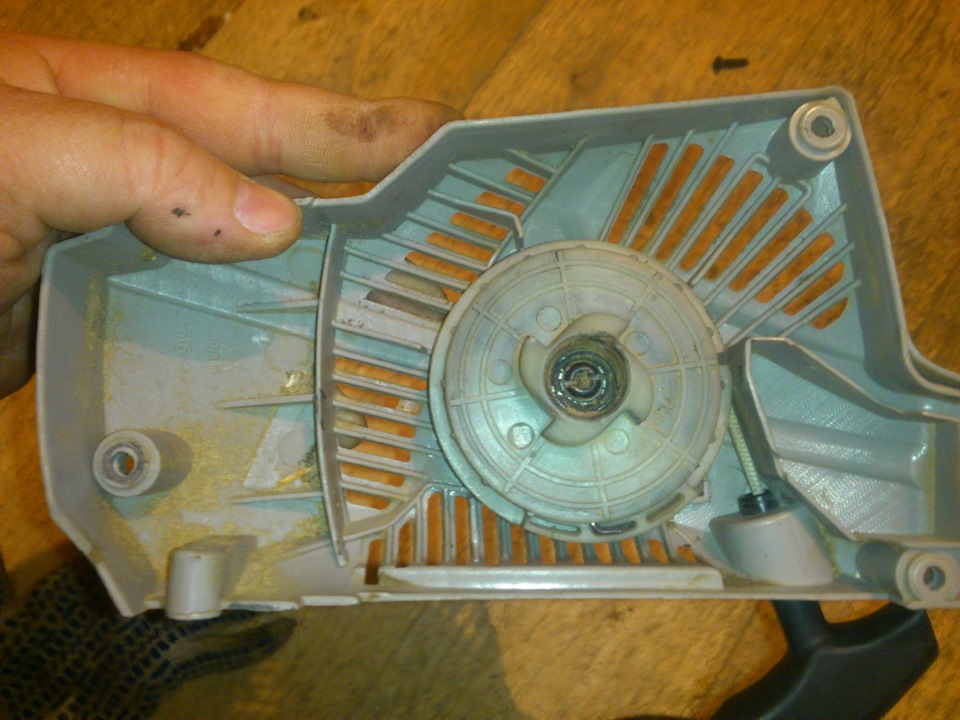

Разобрал

Внешне поломок нет, разбираю дальше

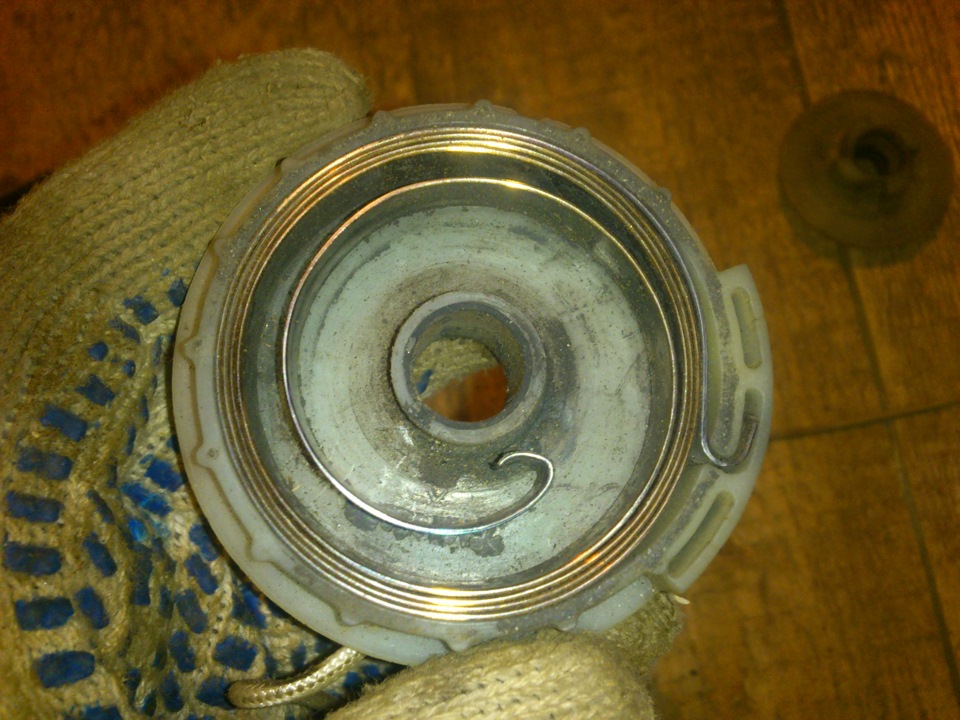

Обломился кончик доп пружины стартера.На этой пиле стартер с доп пружиной, для облегчения запуска.

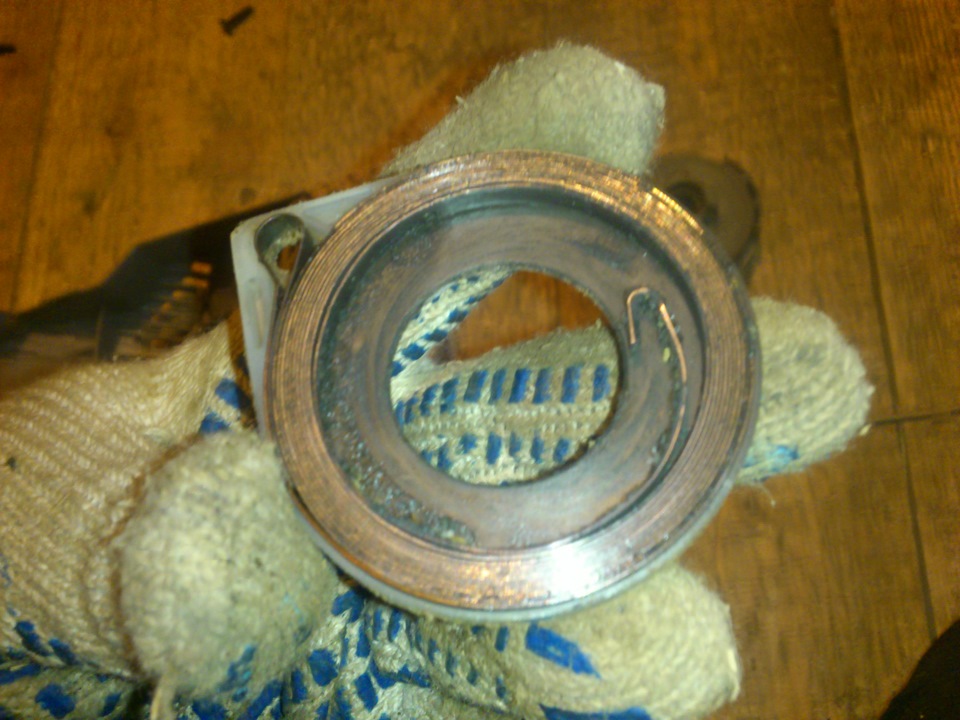

Основная пружина нормальная

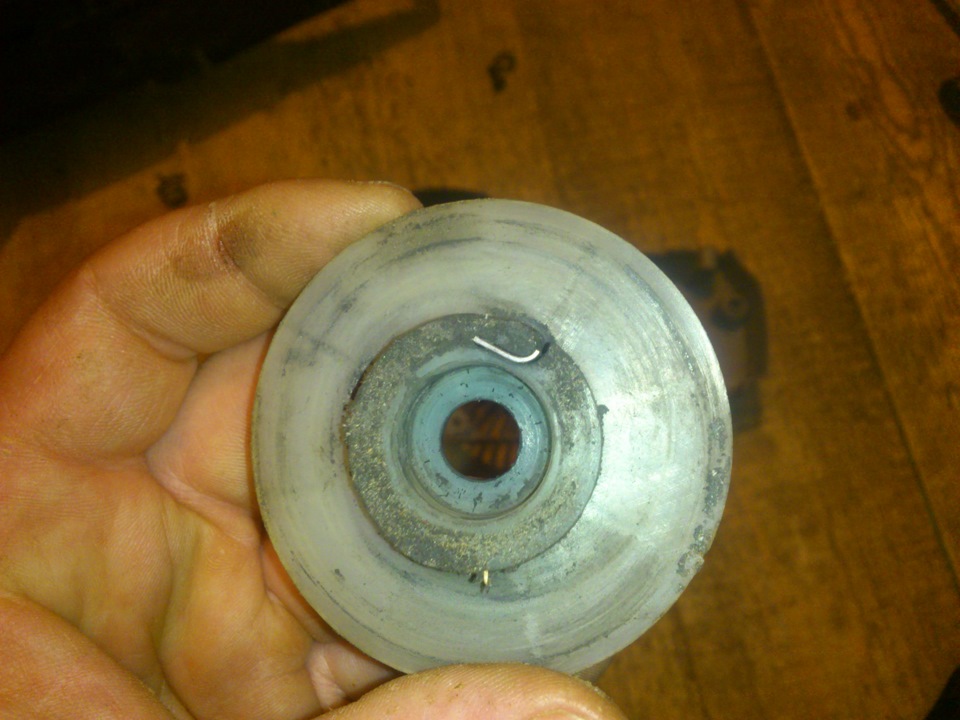

Аккуратно берегя глаза загнул пассатижами кончик пружины.

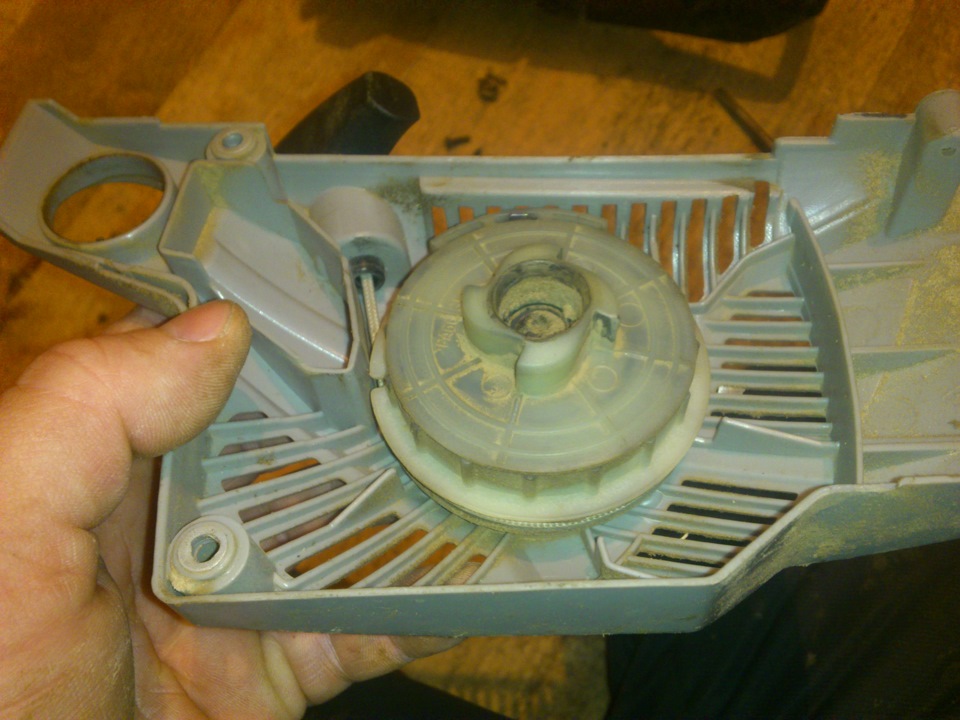

После чего собрал весь механизм в кучу.
Теперь необходимо взвести пружину, для чего немного наматывал шнур на катушку стартера по часовой стрелке до специального пропила

А потом прокрутить, катушку по часовой стрелке несколько оборотов (у меня шесть), проверяя чтобы весь шнур собирался при отпускании катушки.

После собмраем пилу и радуемся
Ссылка на аналогичную мою запись, в сообществе Сделай сам, www.drive2.ru/c/2742503/

Комментарии 6

спасибо все получилось

а сцепление на ней менял нет? как на ней подшипник смазать?

Не менял, но подшипник мазал.
Обычно делаю так (как учили)
Выкручиваю свечу
Беру плотный шнур (веревку, канат)
Набиваю им цилиндр (сколько влезет)
Продергиваю стартером до упора.
И откручиваю сцепление
Снимаю тарелку и вот подшипник

А зачем Вы смазываете этот подшипник — бессмысленная трата времени. На него попадает немного цепного масла при работе, да и во время нагрузок не вращается, а работает лишь на ХХ, пока цепь не вращается, к тому же идет в комплекте с приводной звездой и меняется вместе с ней.

Меня учили, в своё время, обслуживать пилу, пильщики из местного лесхоза которые, в своё время, ездили на это учиться.

Стартёр для бензопилы: устройство, поломки и ремонт своими руками

В конструкции бензопилы стартер отвечает за исправный запуск двигателя инструмента. С течением времени владельцы бензопил сталкиваются с необходимостью ремонта этого важного узла. И, чем раньше удастся устранить неисправность, тем меньше будут поддаваться износу другие важные детали и механизмы инструмента.

Устройство и принцип работы стартера бензопилы

Большинство известных производителей бензопил оборудуют свою продукцию стартерами, работающими практически по одинаковому принципу. Его суть состоит в следующем: в пазе корпуса пилы расположена ручка, сквозь которую пропущен шнур. При резком поднимании ручки вытягивается и шнур, что приводит в зацепление барабан, который находится в храповом механизме. Посредством этого в действие приводится барабан со шпицами, который располагается на валу. Во время этого коленчатый вал делает пару оборотов, что приводит к сжатию топливной смеси, которая в этот момент находится между головкой цилиндра и поршнем. При опускании ручки, наоборот, храповик и шпицы теряют свой контакт, что приводит к остановке вала.

При увеличении мощности бензопилы повышается количество топливной смеси, которая при запуске бензопилы должна воспламеняться. В таком случае для запуска двигателя необходимо увеличить количество рывков шнура стартера. Для ускорения возврата барабанного механизма производителями используется специальная стальная возвратная пружина стартера, обладающая отличной упругостью. Для облегчения запуска бензопилы ведущие бренды используют и другие методы:

Применение одной из этих технологий существенно облегчает запуск и продлевает сроки эксплуатации стартера, что особенно хорошо заметно при низких температурах.

Типичные поломки и ремонт стартера бензопилы

Появление различных неисправностей стартера приводит к отсутствии возможности завести бензопилу. К наиболее частым поломкам стартера относится:

Для устранения каждой из этих неисправностей своими руками потребуются определенные инструменты. При себе обязательно должен быть комплект отверток и запасной трос. Извлекать и осматривать стартер для бензопилы нужно в следующем порядке:

В результате осмотра вы можете обнаружить ряд типичных неисправностей. К ним относится:

В любом из случаев любая неисправная деталь должна быть полностью заменена новой запчастью.

Как заменить пружину стартера бензопилы?

Для того чтобы заменить старую пружину в разобранном стартере необходимо действовать в следующем порядке:

Стартер для бензопилы

Стартер – это один из самых важных механизмов в устройстве любой современной бензопилы. Именно от него зависит запуск двигателя инструмента при любых погодных условиях. Стартер для бензопилы выделяется простой конструкцией, его легко обслуживать и ремонтировать своими руками. Однако, чтобы устранить поломку, нужно сначала найти ее причину. Для этого чаще всего требуется полностью разобрать штатный механизм.

Устройство стартера бензопилы

Стартеры у большинства бензопил имеют одну и ту же конструкцию. Именно из-за этого некоторые магазины предлагают заказчикам универсальные пусковые механизмы, которые подойдут для монтажа на модели от компаний Stihl, Husqvarna, Partner. Тем не менее, некоторые отличия от большинства имеют стартеры отечественных бензопил Урал или Лесник.

В стандартной комплектации стартер бензопилы состоит из ряда деталей.

В их число входит:

Поверх всех элементов стартера устанавливается защитная крышка. Изначальный принцип работы большинства пусковых механизмов также практически одинаков. В специальном пазу корпуса бензопилы расположена ручка, которая удерживает тросик. При резком поднятии ручки последний понимается. В этот момент срабатывает храповик, который через барабан передает усилие другому барабану со шлицами, расположенному на валу двигателя.

При вытягивании штатного тросика вал мотора бензопилы начинает вращаться, что приводит к сжатию имеющейся топливной смеси, расположенной в это время между головкой цилиндра и штатным поршнем.

При росте объема цилиндра ДВС одновременно повышается количество потребляемой топливной смеси, которая требуется для ее будущего воспламенения. Соответственно, оператору мощной пилы требуется совершить больше рывков, чем владельцу бытового инструмента с малой мощностью. Для повышения скорости, с которой барабан возвращается в свое исходное положение, производители мощных бензопил используют упругие возвратные пружины.

Как поставить пружину на стартер бензопилы?

Поместить пружину в соответствующий паз – это довольно сложная задача. В первую очередь деталь потребуется скрутить, вернув ее к прежним размерам. После этого ее нужно вставить в полость штатной ступицы барабана. Чтобы заправить пружину в стартер бензопилы, нужно действовать в таком порядке:

Как собрать стартер на бензопиле?

После замены неисправных элементов стартера приходит очередь его обратной сборки. При этом нужно соблюдать максимальную точность, так как малейшее несоответствие может привести к поломке пускового механизма. Сборка узла должна выполняться в такой последовательности:

Ремонт стартера – процедура не сложная, если придерживаться правильного порядка действий. Как правило, замена шнура стартера отнимет не более 20 минут. Главное – правильно расположить шкив и барабан по отношению друг к другу. В противном случае пусковой механизм работать не будет.

Стартер для бензопилы. Учимся самостоятельному ремонту

Для быстрого запуска любой бензопилы требуется стартер. При ускоренном прокручивании коленчатого вала инструмента происходит сжатие подаваемой в двигатель топливно-воздушной смеси и её последующее воспламенение. Поэтому нормальная работа стартера для бензопилы определяет работоспособность всего механизма.

Устройство стартера бензопилы

Практически все ведущие производители бензопил комплектуют свои изделиями стартерами схожего принципа действия. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые одинаково успешно подойдут как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под названные торговые марки. Некоторыми особенностями обладают лишь стартеры бензопил отечественного производства (Лесник, Урал и ряд других).

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.

С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.

Облегчение запуска бензопилы реализуется следующими способами:

Ремонт стартера бензопилы

При частых запусках бензопилы некоторые детали стартера постоянно подвергаются динамическим нагрузкам. В результате может лопнуть тросик, выкрошиться несколько зубьев храповика, а вал – будет проворачиваться со значительно меньшей скоростью. Поэтому ревизия и даже ремонт стартера — операции, проводимые иногда несколько раз за сезон.

Замена шнура

При его вытягивании происходит постоянное трение тросика о корпус стартера. Для замены разбирают корпус узла, и осторожно приподнимают храповой барабан таким образом, чтобы не допустить соскакивания со своих гнёзд возвратной пружины. Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика. После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается.

Ремонт пружины

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Упругие свойства пружины не изменятся.

Как поставить пружину на стартер бензопилы?

Поместить пружину стартёра в нужный паз – дело нелёгкое даже для опытного пользователя. Вначале пружину следует скрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется за ограничительный выступ, а наружный при помощи отвёртки следует расположить напротив отверстия в замке. Петлю у внутреннего конца пружины отвёрткой совмещают с отверстием, после чего диск опускают. Вращением диска проверяют, стала ли на место собачка храпового механизма. Далее производится сборка самого храповика.

После установки пружины необходимо отрегулировать её натяжение. Для этого в паз на окружности вводится тросик, и вокруг него закручивается возвратная пружина. После устранения слабины лучше накрутить пружину на дополнительные несколько оборотов, чтобы гарантировать требуемый натяг детали.

Ремонт самого храпового механизма в домашних условиях выполнять не рекомендуется, поскольку многие операции потребуют использования станка с ЧПУ. Проще приобрести новый узел в специализированных магазинах.

Ремонт стартера бензопилы: инструкции по каждой детали (фото и видео)

Относительно простое и крайне важное устройство, позволяющее выполнить ручной запуск двигателя с приложением минимальных усилий. Классический стартер мотопилы состоит из нескольких компонентов, чьё хитрое взаимодействие образует эффективный механизм. Несмотря на качество и условия эксплуатации, точные и миниатюрные элементы деталей, рано или поздно ломаются, приводя всю систему в негодность. К счастью, большинство дефектов можно устранить самостоятельно, без лишних затрат на приобретение нового, цельного механизма.

Устройство стартёра бензопилы

Проводить диагностику или выполнять ремонт инструмента, гораздо проще и эффективней, при наличии понимания принципа его действия. Чтобы облегчить и ускорить процесс восстановления работы стартера, рекомендуется знать, из чего он состоит и как работает. Общая картина, в предельно наглядном и кратком изложении представлена далее. Начнем с основных компонентов механизма:

Рассмотрев основные компоненты и их функциональные назначения, можно пролить свет на более насущную тему и разобрать принцип действия стартера бензопилы по цепочке взаимодействий деталей механизма. Процесс запуска начинается с выдергивания рукоятки, которая вытягивает тросик, раскручивая тем самым барабан с храповиком. Зубья храповика упираются в закрепленные на маховике собачки, и передают вращение на коленвал.

За один секундный рывок рукоятки, маховик и вал совершают порядка 4-х оборотов, приводя в действие всю систему пилы. За это мгновение, в камеру сгорания подается топливно-воздушная смесь, а образованная в катушке искра её воспламеняет, отталкивая поршень, который начинает вращать коленвал уже изнутри двигателя. В большинстве случаев, исправная, холодная пила заводится с 3-4 рывков, а с облегченным запуском ещё быстрее.

Прояснив механику ручного запуска и поняв общую концепцию устройства, перейдем к практичным вещам и посмотрим, как починить стартер на бензопиле. По каждой неисправности, представлена отдельная инструкция.

Процедура ремонта

Особенности эксплуатации стартера подразумевают резкое и грубое воздействие, что рано или поздно сказывается в виде поломок. Благо, в данном механизме ломаться особо нечему и изложенные далее инструкции затрагивают все возможные причины неполадок. Начиная с того, как восстановить или как вставить пружину в стартер бензопилы, и заканчивая установкой собачек со съемом маховика. Пошаговые руководства, последовательно, по каждой проблеме.

Восстановление пружины

Самый популярный случай поломки связан со скалыванием крепежного уха главной ленточной пружины, осуществляющей сматывание тросика. Искать и покупать новую запчасть не обязательно, поскольку процедура требует минимум времени и инструментов. Понадобится всего 2 вещи: источник огня (газовая горелка или плита) и плоскогубцы.

Аккуратно вынимаем пружину из корпуса. Можно поддеть шлицевой отверткой.

На месте обломанного уха, следует сделать новое, выполнив обыкновенный сгиб ленты. Чтобы металл не лопнул, перед сгибом его необходимо нагреть докрасна и согнуть до остывания (лучше это делать прямо над огнем).

Форма и размер загибаемой части, должны быть идентичны оригиналу, чтобы плотно прилегать к выступу ограничителю. Как заправить пружину в стартер бензопилы и сохранить свои нервы, рассказано ниже. Прежде же чем приступать к установке, дождитесь полного остывания.

Как установить пружину стартера бензопилы

Базовая сноровка и стандартная ловкость рук, в сочетании с нехитрой технологией, сократят временные затраты, позволив произвести операцию быстро и практически непринужденно. Установка возвратной пружины начинается с фиксации уха на выемке, по направлению против часовой стрелки (если смотреть на внутреннюю сторону корпуса пружины).

Вкладывание ленты выполняется постепенно, слой за слоем. Большим пальцем правой руки придерживается уже размещенная часть пружины, в то время, как палец левой укладывает новый отрезок. Вложив в корпус примерно 1/3 круга, лента прижимается большим пальцем левой руки, к ней подводится правый и цикл повторяется. Весь процесс установки занимает не более минуты.

Ещё проще вставить новую пружину, приобретенную как запчасть для стартера. Она может быть в фиксирующей обмотке, которая постепенно снимается при установке. Уже скрученный элемент просто вставляется в корпус. Самый простой вариант – это готовый комплект с ленточной пружиной в корпусе, которые ставятся на место старых элементов одним движением.

Замена шнура

Случаи обрыва троса рукоятки, достаточно распространены и характерны, как китайским моделям, так и брендовым производителям. Поскольку этот связующий элемент подвергается серьёзным нагрузкам и периодически рвется, процесс уго замены предельно упрощен. В первую очередь, следует определится, какой длины должен быть шнур на бензопиле. В зависимости от размера барабана и диаметра троса, значение находится в районе 120 – 140 см (обязательно с небольшим запасом). Приготовив подходящий отрезок, можно брать крестовую отвертку и приступать к замене.

1. Снимаем стартер с бензопилы и откручиваем центральный винт на храповике.

2. Вынимаем барабан и извлекаем старый шнур.

3. Продеваем новый шнур через отверстие изнутри паза барабана (для удобства, концы можно оплавить зажигалкой).

4. Вытаскиваем конец из отверстия ≈ на 10 см и завязываем его в узел, чтобы трос не слетел.

5. В специальную выемку под барабаном, укладываем узел и оставшуюся часть троса. Чтобы не упиралось в корпус пружины, желательно оставить около 1 см.

6. Устанавливаем барабан на свое место, совместив с ухом пружины, и прижимаем винтом с шайбой (шнур не наматываем).

7. Противоположную часть шнура продеваем через корпус стартера и отверстие в ручке, после чего делаем фиксирующий узел на конце.

8. Намотка шнура осуществляется за счет пружины. Просто слегка натягиваем трос от отверстия в барабане к его краю, и удерживая его на этой точке, вращаем барабан по часовой стрелке. Пружина напрягается, а при отпускании сама наматывает трос. Повторяем процедуру, пока ручка не будет плотно прижиматься к корпусу.

Замена храповика

Главный элемент, передающий вращение на маховик, подвергается серьёзному износу в местах контакта. Зубья пластикового храповика (шкива), упирающиеся в собачки (особенно железные), имеют свойство скалываться или стираться, серьёзно усложняя процесс запуска. Вторая проблема относится к храповику с облегченным стартом, соединяющийся с барабаном через пружину, которая может обломиться в месте крепления. Ленточную пружину можно восстановить, следуя изложенной выше инструкции, а при сколе винтовой, конструкцию придется заменить. Как снять и установить храповик стартера бензопилы показано далее:

1. Снимаем стартер и откручиваем главный крепежный винт конструкции с шайбой.

2. Если шкив стартера для бензопилы неразборный, значит его замена потребует извлечения шнура. Просто развязываем узел на ручке и вытягиваем через все отверстия (рукоятка, корпус, барабан). Если же храповик разборный и барабан замены не требует, просто аккуратно их разъединяем, чтобы не пружина не вылетела.

3. При полной замене барабана с храповиком, устанавливаем и натягиваем шнур, как показано в инструкции выше.

4. Фиксируем шкив винтом с шайбой и устанавливаем стартер на бензопилу.

Замена собачек на маховике бензопилы

Износ или повреждение упорных элементов, приводит к полному или частичному прокручиванию храповика при рывках рычага. Проблема может быть выражена деформацией пластиковых собачек или поломкой пружин. В обоих случаях неисправные компоненты следует заменить идентичными запчастями. Самая сложная часть процесса – это снятие маховика с вала двигателя, хотя и установка новых деталей потребует сноровки.

1. Извлечение маховика начинается с заклинивания поршня, чтобы вал не вращался при откручивании. Просто выкрутите свечу и засуньте в камеру сгорания небольшой отрезок толстой веревки.

2. Зафиксировав положение коленвала, можно откручивать центральную гайку крепления.

3. Даже без фиксирующей гайки, маховик сидит на валу крайне плотно и снять его голыми руками практически невозможно. В данном случае нам поможет обычная шлицевая отвертка. Для получения удобного доступа, необходимо снять крышку цилиндра и отсоединить провода подключения катушки (если они мешают).

4. Освободив пространство, приступаем к “растыковке”. Поворачиваем маховик крепкой стороной (противоположная магнитам), и вставляем отвертку в щель между ним и картером. Ни в коем случае не упирайте в тонкую часть с крыльчаткой, поскольку её крайне легко деформировать. Постепенно загоняем отвертку глубже, попутно расшатывая маховик на валу пока тот не выскочит.

5. Крепежные элементы собачек располагаются с обратной стороны маховика и могут выполнены по типу е-клипс или обычных винтиков. Для снятия деформированного элемента, достаточно вынуть или выкрутить крепеж.

6. Перед установкой, на ножку детали одевается пружинка и упирается в верхний выступ. Нижний выпирающий хвостик пружины подтягивается на одну линию с верхним и удерживается пальцем.

7. Укомплектованная и “заряженная” собачка устанавливается в отверстие. Палец убирается с пружины, когда она начинает упираться в стенку маховика.

8. Придерживая установленную собачку от выскакивания, маховик переворачивается и деталь фиксируется винтом или клипсой.

9. По идентичной технологии заменяется соседняя собачка, после чего маховик устанавливается на вал и прижимается шайбой с гайкой.

Как правильно собрать стартер

Нюансы конструкции и взаимодействия деталей механизма определяют сложность его обслуживания. Ручной пуск бензопилы состоит из минимального набора компонентов, чья работа построена на предельно простом принципе, интуитивно понятном при первом, вдумчивом разборе. Объяснить, как собрать стартер бензопилы, можно очень кратко, парой-тройкой следующих предложений:

Ленточная пружина вкладывается в свой корпус и вместе с ним устанавливается на стартер. Барабан с зафиксированным шнуром размещается на пружине, цепляясь выемкой за её ухо. Конструкция прижимается винтом с шайбой через отверстие в храповике.

Этот беглый экскурс отражает главные шаги сборки. Более подробное описание каждого движения, с нюансами различных моделей, процессом натяжения шнура и заменой собачек, наглядно представлено в изложенных выше инструкциях. Выбирайте интересующую вас тему, читайте, смотрите и реализуйте.

Контроль движения цепи с фиксацией её натяжения и регулярной смазкой, обеспечивается одним простым и абсолютно незаменимым элементом. Пильная шина относится к разряду расходных деталей, поскольку принимает на себя пиковые нагрузки, деформирующие и серьёзно изнашивающие её по мере работы. Данная статья, кратко и наглядно покажет, по каким критериям подбирать новую деталь, как устанавливать на инструмент и […]

Бесперебойная и равномерная работа двигателя внутреннего сгорания, основана на соответствующем уровне снабжения горючим. В этом фундаментальном процессе задействована топливная система, выполняющая функцию хранения, фильтрации и подачи смеси в камеру сгорания. Из каких элементов состоит система, какие функции они выполняют и как взаимодействуют – рассказано и показано в данной публикации. Как устроена топливная система бензопил Полнота […]

Проходя путь от топливного бака до камеры сгорания, горючая смесь минует крайне важный элемент системы. Карбюратор, обеспечивающий регулярное снабжение двигателя “питательной” жидкостью, имеет особенное влияние в процессе работы бензопилы. Даже небольшой сбой настроек миниатюрного механизма этого устройства, вызывает выраженные отклонения в работе всего инструмента, снижая эффективность и повышая расход топлива. В данной теме, вы узнаете, […]

Как поставить пружину на стартер бензопилы. Как заправить пружину в стартер бензопилы. Как вставить пружину в стартёр бензопилы

Пробуем отремонтировать стартер бензопилы своими руками

Бензопила является незаменимым инструментом не только для дачника, но и при проведении строительных работ. Если необходимо запастись дровами на зиму, то ехать в лес без бензопилы вовсе не имеет смысла. При правильной эксплуатации инструмента он может прослужить долгое время, но в любом случае, рано или поздно будут возникать различные виды неисправностей. Одной из таковых неисправностей является поломка стартера, в результате чего затрудняется пуск двигателя. В этой ситуации целесообразно выполнить ремонт стартера бензопилы своими руками. Как это сделать, узнаем в материале.

Устройство и принцип работы стартера бензопилы

Все виды бензопил, как китайского, так и европейского производства, оснащаются стартерами идентичной конструкции и принципа действия. Универсальная конструкция стартеров позволяет применять данные устройства как на брендовых бензопилах, так и на полуофициальных инструментах, поставляемых из Поднебесной. Отметить важно только то, что некоторыми отличительными особенностями обладают инструменты отечественного производства.

Стартер для бензопилы представляет собой несложный механизм, состоящий из:

Принцип работы такого устройства также достаточно простой. При вытягивании ручки, которая соединена посредством тросика с барабаном храпового механизма, происходит его движение. Барабан при движении входит в зацепление с шлицами другого барабана, который располагается на валу. Таким образом, вручную происходит перемещение коленвала пилы, который делает несколько оборотов. Как только рукоятка возвращается в исходное положение, чему способствует возвратная пружина, то шлицевое соединение теряется, что приводит к остановке вала. С каждым движением коленвала в цилиндре увеличивается количество топливно-воздушной смеси, что в итоге способствует ее воспламенению.

Чем больше мощность инструмента, тем больше рывков следует совершить стартером, чтобы запустить мотор. За ускорение возврата барабана в исходное положение отвечает возвратная пружина, изготовление которых осуществляется с применением стали с высокой степенью упругости.

Со временем при постоянной эксплуатации инструмента наблюдаются проблемы с запуском двигателя, а точнее, с функционированием стартера. Если возникают такие проблемы, то стартер всегда можно отремонтировать. Если известен принцип и устройство стартера, то осуществить его ремонт своими руками вовсе не составит большого труда.

Типичные поломки и ремонт стартера бензопилы

Прежде чем осуществлять ремонт, необходимо выяснить причины поломки. Так как изделие постоянно подвергается динамическим и прочим видам нагрузок, то не исключается его выход из строя. Частыми причинами поломок стартера становятся: разрыв тросика, истирание или выкрашивание нескольких шлицов храпового барабана, повреждение пружины, трещина шкива и прочие. Чтобы определить, почему пила не заводится, понадобится провести соответствующую ревизию стартерного механизма. Рассмотрим основные виды неисправностей, а также выясним, как правильно ремонтировать изделие.

Замена шнура

Шнур стартера представляет собой прочную веревку, которая достаточно прочна к изнашиванию, но даже ее технические свойства не спасают ее от повреждения. Веревка при каждом запуске инструмента трется о корпус крышки стартера, что приводит к постепенному ее перетиранию и износу.

Если же произошло перетирание шнура, то для его замены потребуется разобрать корпус данного узла. После снятия крышки, необходимо выполнить приподнимание барабана, но только таким образом, чтобы он не соскочил из своих посадочных мест. Рекомендуется такую работу осуществлять вместе с напарником, который будет фиксировать пружину, а вы займетесь заменой троса. Остатки старого троса следует удалить, после чего закрепить новое изделие в ручке и в пазу барабана. После этого тросик следует намотать на валик, и в завершении собрать корпус.

Важно знать! Перед тем, как зафиксировать тросик в рукоятке, следует пропустить его через соответствующее отверстие в крышке стартера.

Как заменить пружину стартера бензопилы

Если наблюдается повреждение пружины, что часто бывает на китайских инструментах, то отремонтировать механизм можно только путем ее замены. Но если ее повреждение произошло в месте присоединения, то есть лопнуло ушко, тогда ее можно отремонтировать.

Ремонт пружинки представляет собой нагревание места разрушения до 600 градусов, после чего медленно проводить ее остывание до 100 градусов, при которых выполнить заворачивание конца по форме обломка. Таким образом, удастся избежать потери упругости изделия, что позволит продлить срок ее службы. Хотя большинство специалистов попросту выполняют замену изделия на новое.

Процесс замены пружины осуществляется в следующей последовательности:

Подробный процесс замены пружины рассмотрен на видео:

Замена собачек маховика

Если необходимо выполнить замену собачек или ответок маховика, то сделать это также не сложно. Для этого потребуется демонтировать маховик, после чего снять собачки. Устанавливать новые собачки следует исключительно такие, которые были изначально (пластик или металл). Это очень важно, так как замена пластиковых собачек на металлические, приведет к ускоренному износу маховика. Подробности замены собачек стартера бензопилы рассматриваются на видео ниже.

В заключение важно отметить, что для проведения ремонта стартера бензопилы не нужно иметь особые навыки или опыт. Все работы можно выполнить самостоятельно, если отнестись к процессу ремонта со всей ответственностью. Своевременное проведение профилактических работ бензопилы позволит избежать возникновения поломок при выполнении работ в полевых условиях.

Правила эксплуатации

Как утверждают эксперты, большая вероятность испортить пружину появляется при неправильной эксплуатации. Уметь грамотно работать с ручным стартером многого стоит.

Ремонт стартера бензинового триммера может потребоваться в самый неподходящий момент. При этом решить проблему можно двумя способами: заменить сломавшуюся деталь либо поменять весь узел. Последний вариант обойдется дороже. Чтобы отремонтировать устройство своими руками в большинстве случаев понадобится из инструментов только отвертка с соответствующим наконечником. Ремонтные работы не займут много времени и не требуют наличия специальных знаний. Достаточно знать устройство, принцип работы, нюансы сборки-разборки стартера на триммере, чтобы добиться нужного положительного результата.

– это, в принципе, основная деталь мотокосы Его мощность лежит в диапазоне 0,5-2,5 л.с. Движение от него передается валу, находящемуся внутри пустотелой штанги, а после через редуктор, состоящий из шестерен, уже леске или ножу (рабочему органу).

Также у бензокосы имеются следующие элементы:

Все детали мотокосы представлены на фотографии далее.

Стартер на триммере является неотъемлемой частью, которая выполняет запуск двигателя в работу.

Он изображен отдельно на двух фото ниже.

Стартерные механизмы различных моделей бензокос работают по одинаковому принципу

: во время запуска ДВС выступы, отмеченные на фотографии выше цифрой 1, входят в зацеп с собачками 3. Когда двигатель начинает работать, они возвращаются в прежнее положение из-за воздействия центробежной силы. Аналогичную роль выполняют также проволочки 2.

Процесс возврата в исходное положение элементов механизма происходит из-за наличия пружины, накрученной вокруг оси. Она разворачивается тогда, когда вытягивают веревку. После отпускания шнура происходит его втягивание и наматывание из-за сворачивания пружины. Во время пуска ДВС бензокосы запускающий механизм проворачивает его вал до того, пока он не начнет работать (заведется).

На сегодняшний день бензиновые мотокосы оснащают стартерными механизмами двух типов:

Первый вариант встречается гораздо чаще.

Стартер на триммере может функционировать без поломок продолжительное время. Однозначно указать срок безотказной работы нельзя. Все определяется первоначальным качеством устройства и соблюдением правил обращения с ним.

Стартер для бензопилы: работа и ремонт инструмента своими руками

Быстрый запуск любой бензопилы не обходится без стартера. В процессе работы инструмента, благодаря ускоренному прокручиванию коленчатого вала, топливно-воздушная смесь подается в двигатель, сжимается и воспламеняется. Исходя из этого, качественно подобранный стартер для бензопилы способен гарантировать долгую и исправную работу всего механизма!

Устройство

Устройство стартера бензопилы включает в себя следующие элементы:

Основные параметры системы запуска бензопилы:

После нажатия на кнопку питания маховик начинает вращаться вместе с магнитом, который находится на нем.

В системе появляется электродвижущая сила. Появившийся ток с помощью электронного блока преобразуется в электрические сигналы, которые передаются на движущие элементы. Образуется искра, которая провоцирует воспламенение топливно-воздушной смеси.

Устройство и принцип работы

Почти все известные изготовители бензопил дополняют собственную продукцию стартерами идентичного принципа работы. Ведь не зря в любом специализированном магазине сегодня можно найти универсальные типы стартеров, которые в равной степени отлично подойдут для любой модели бензопилы, будь то Макита, Хускварна либо Штиль, или даже полуофициальной подделки из Китая под вышеуказанные марки. Тем не менее, среди стартеров отечественного изготовления есть и те, что обладают своими уникальными особенностями – Урал, Лесник и т.п.

Работа стартера заключается в следующем: на корпусе бензопилы имеется ручка, сквозь которую проходит специальный трос, вытягивающий и зацепляющий барабан храпового механизма при резком вытягивании. При этом движение передается на барабан со шлицами на валу.

Ремонт стартера бензопилы

В процессе частой эксплуатации некоторые составляющие бензопилы могут подвергаться постоянным динамическим воздействиям, из-за чего, например, в самый неподходящий момент может лопнуть тросик, вал начнет проворачиваться с куда меньшей скоростью либо выкрошатся зубья храповика. Учитывая это, ремонт и ревизия стартера бензопилы могут выступать операциями, проводимыми даже не один раз в течении одного рабочего сезона!

Ремонт пружины

При низком качестве материла пружины, последняя имеет свойство лопаться, причем обычно разрыв происходит на участке контакта с барабаном, в месте, где образуется петля. В таком случае совсем не обязательно менять пружину! Вполне достаточно просто хорошо прочистить поверхность от имеющейся смазки и грязи, после чего осторожно подшлифовать участок разрушения. В конце пружина отпускается при температуре в 600-650 градусов, пока сталь не получит малиновый оттенок. Остывать деталь должна постепенно, где при 100-150 градусах уже можно осторожно завернуть конец пружины на внутренней поверхности барабана по форме ограничительного выступа, чтобы материал получил нужную пластичность. При этом упругие характеристики пружины останутся прежними.

Замена шнура

В случае вытягивания шнура тросик начинает тереться о корпус стартера. Замена шнура начинается с разбора корпуса узла, в процессе которого храповой барабан аккуратно поднимается так, чтобы возвратная пружина не соскользнула со своего гнезда. Правильнее и удобнее делать это вдвоем, где во время замены тросика второй будет держать пружину! После того, как трос будет удачно зафиксирован в пазах барабана и ручке, он наматывается на валик с последующей сборкой корпуса.

Как поставить пружину на стартер бензопилы?

Даже опытному мастеру сложно разместить пружину стартера в необходимом пазе. Первым делом пружина сворачивается до своего изначального диаметра, после чего размещается внутри полости ступицы барабана. Наружный конец пружины размещается напротив отверстия в замке – с этой целью можно воспользоваться отверстой! Внешний конец располагается за ограниченный выступ. При помощи той же отвертки петля со стороны внутреннего конца пружины совмещается вместе с отверстием. Опускается диск, после чего проверяется его вращение, а также и то, встала ли правильно собачка храпового механизма. Осуществляется сборка храповика.

После успешной замены пружины нужно настроить ее натяжение. С этой целью тросик вводится на окружности в паз, где на него закручивается возвратная пружина. Убрав слабину правильнее при накрутке пружины будет сделать дополнительно пару оборотов, обеспечив таким образом необходимый натяг детали.

Не стоит стараться самостоятельно выполнить ремонт храпового механизма в домашних условиях, так как для большинства моментов требуется станок с ЧПУ! Если у вас его нет, то покупка или заказ нового узла в специализированном магазине будет более оправданным решением.

Почему ломается стартер: поломки и методы их устранения

Если стартер выходит из строя, запуск бензопилы становится невозможным. Чаще проблема заключается в следующем:

Чтобы быстро исправить проблему, нужно иметь несколько отверток и стартер про запас.

Прежде чем разобраться с тем, как поставить пружину на стартер бензопилы, заменить трос, устранить другие проблемы, нужно извлечь стартерную систему, чтобы внимательнее изучить ее. Для этого опираемся на стандартную инструкцию.

Во время осмотра вы, вероятно, заметите распространенные неисправности.

Иногда отремонтировать поврежденную деталь сложно, поэтому проводят замену элемента на новый, подходящий вашей модели.

Похожие записи

Высококачественный ремонт стартера бензопилы своими руками

Бензопила — это основной инструмент, с помощью которого можно запастись дровами для бани либо камина, также можно использовать ее при строй работах на дачном участке либо в личном доме. При соблюдении всех критерий эксплуатации и проведении профилактических мероприятий, которые предусмотрены производителем, бензопила может прослужить долгое время. Ремонт бензопилы партнёр 350 как вставить пружину в стартёр. Но по истечении времени могут появиться маленькие неисправности, с которыми можно совладать без помощи других. Как намотать пружину стартера ремонт стартера бензопилы (сломана пружина) 2 г. Назад. Ремонт стартера бензопилы как отремонтировать 4-5 раз дернуть пусковой шнур,. К примеру, ремонт стартера бензопилы своими руками полностью по силам при соблюдении последовательности операций.

Устройство стартера бензопилы: 1- винт стартера, 2 — втулка, 3 — пружина легкого пуска, 4 — винт, 5, 6 — катушка стартера, 7 — дефлектор, 8 — крышка стартера, 9 — ручка и шнур, 10 — винт.

Снятие и разборка стартера, замена сломанных деталей

Чтобы произвести ремонт стартера триммера, понадобится его вначале разобрать, а потом собрать. Этот процесс не является особо сложным занятием. Для работы понадобится отвертка с наконечником нужной формы

Делать все следует аккуратно, соблюдая технику безопасности, главным образом, чтобы пружина при случайном вылете не травмировала мастера.

Разбор стартерного узла

Разбирают механизм запуска с целью установить новые детали вместо сломанных в следующей последовательности:

Чтобы поменять пружину, работать следует внимательно и аккуратно: она может под воздействием усилия, вызванного установкой ее на место, случайно лопнуть. Даже если осторожно снять ролик, то пружинящая полоса очень быстро слетает с катушки и может своими острыми краями травмировать руку.

Сразу поставить на прежнее место пружинящую пластинку не всегда получается. Она часто проскальзывает, поэтому попытки требуется повторять до достижения желаемого результата.

Сборка стартера

Сборка стартерного узла осуществляется в ряд этапов:

При проделывании изложенных манипуляций, необходимо обязательно подкладывать две шайбы

. Если этого не сделать, то пружина со временем повредит пластиковую чашку, и при ее подтягивании начнется подклинивание. Из-за этого появляется чувство, как будто пружина слетела. Чтобы устранить такой недостаток, нужно установить данную деталь большей длины либо дополнительную шайбу.

Когда подобные запчасти отсутствуют, можно просто чуть-чуть открутить винт

, и стартерный узел начнет работать без подклинивания. Но такой вариант является временным — лучше отремонтировать качественно как можно быстрее.

Натяжение пружины

После установки пружины следует ее натянуть. Для этого выполняют следующие действия:

Если после ремонта пружина продолжает слетать

, то избавиться от этого можно следующими способами:

Замена порванного шнура

Порванную веревку заменяют в такой последовательности:

Лучше выполнять натяжку пружинной пластины вместе с напарником, чтобы край шнура не смотался внутрь стартерного механизма.

Собрать стартер на триммере и намотать пружину несложно, только следует делать это внимательно и с осторожностью. Для разных моделей бензокос поломки запускающих механизмов одинаковые, поэтому они ремонтируются аналогичным образом. При этом имеются некоторые нюансы, связанные с их конструктивными особенностями.

Бензопила — это основной инструмент, с помощью которого можно запастись дровами для бани либо камина, также можно использовать ее при строй работах на дачном участке либо в личном доме. Как отремонтировать стартер бензопилы своими завязывам на одном конце сложный узел. При соблюдении всех критерий эксплуатации и проведении профилактических мероприятий, которые предусмотрены производителем, бензопила может прослужить долгое время. Но по истечении времени могут появиться маленькие неисправности, с которыми можно совладать без помощи других. К примеру, ремонт стартера бензопилы

своими руками полностью по силам при соблюдении последовательности операций.

Устройство стартера бензопилы

: 1- винт стартера, 2 — втулка, 3 — пружина легкого запуска, 4 — винт, 5, 6 — катушка стартера, 7 — дефлектор, 8 — крышка стартера, 9 — ручка и шнур, 10 — винт.

Типичные неисправности

К более всераспространенным поломкам инструмента можно отнести последующие:

Не считая того, нужно создавать зрительный осмотр бензопилы до выполнения работ и предупредительные мероприятия. Простой ремонт стартера бензопилы как вставить пружину в если сломался стартер. К ним относят смазку цепи, контроль количества топливной смеси, также наличие требуемого количества масла.

Свечу зажигания выворачивают для проверки ее состояния.

Любая из дефектов устраняется по собственной технологии. Так, к примеру, ремонт топливной системы бензопилы следует начинать с осмотра соответственного фильтра. После чего инспектируют корректность регулирования карбюратора, которое осуществляется с помощью винтов. Зазоры должны быть выставлены в серьезном согласовании с аннотацией производителя, которая должна прилагаться в комплекте с бензопилой. К ремонту системы зажигания относят осмотры свечей. При обнаружении сильного нагара, изменении зазора либо других видимых повреждений данный элемент должен быть заменен.

Практические рекомендации

Для того чтобы сопоставить отверстия для фиксации шнура в шкиве и корпусе, возможно, придется сделать еще несколько поворотов. Новый канат продевают в технологическое отверстие и делают петлю или узел: это позволит ей выскользнуть из шкива. как вставить пружину в ремонт бензопилы установка пружины в ручной стартер. Веревку отводят в сторону, чтобы она не мешала дальнейшим работам. Далее необходимо зафиксировать шкив.

Сначала требуется установить на место пружину плавного запуска. Она может быть использована прежняя, если в ней не обнаружены повреждения. или новая при необходимости замены. Поверх пружины устанавливают зажим стартера, который закрепляется специальным винтом. Он надежно фиксирует зажим на длительное время, не допуская его перекоса и раскачивания. Установка пружины в ручной стартер как вставить пружину в стартёр бензопилы плм как. После этого надо сделать несколько витков веревки и запустить ее вовнутрь. Крышку с собранным стартером устанавливают на место. При помощи винтов производят ее закрепление.

После окончания ремонта и сборки можно приступать к работе. Самостоятельный ремонт стартера не занимает много времени и не требует сложных навыков, однако экономит время и средства, если выполнять такие работы в сервисном центре.

К ремонту бензопилы необходимо подходить ответственно и своевременно производить профилактические осмотры, следить за качеством используемого топлива и масла. как вставить пружину в ремонт стартера бензопилы как самому сделать. Эти несложные манипуляции позволят увеличить длительность действия инструмента в рабочем состоянии.

Замена стартера

Порядок действий при замене стартера бензопилы:

Перед установкой нового стартера рекомендуется осмотреть его на наличие брака, проверить качество сборки и наличие направляющей втулки.

Устройство и принцип работы стартера бензопилы

Большинство известных производителей бензопил оборудуют свою продукцию стартерами, работающими практически по одинаковому принципу. Его суть состоит в следующем: в пазе корпуса пилы расположена ручка, сквозь которую пропущен шнур. При резком поднимании ручки вытягивается и шнур, что приводит в зацепление барабан, который находится в храповом механизме. Посредством этого в действие приводится барабан со шпицами, который располагается на валу. Во время этого коленчатый вал делает пару оборотов, что приводит к сжатию топливной смеси, которая в этот момент находится между головкой цилиндра и поршнем. При опускании ручки, наоборот, храповик и шпицы теряют свой контакт, что приводит к остановке вала.
При увеличении мощности бензопилы повышается количество топливной смеси, которая при запуске бензопилы должна воспламеняться. В таком случае для запуска двигателя необходимо увеличить количество рывков шнура стартера. Для ускорения возврата барабанного механизма производителями используется специальная стальная возвратная пружина стартера, обладающая отличной упругостью. Для облегчения запуска бензопилы ведущие бренды используют и другие методы:

Применение одной из этих технологий существенно облегчает запуск и продлевает сроки эксплуатации стартера, что особенно хорошо заметно при низких температурах.

Типичные поломки и ремонт стартера бензопилы

Появление различных неисправностей стартера приводит к отсутствии возможности завести бензопилу. К наиболее частым поломкам стартера относится:

Для устранения каждой из этих неисправностей своими руками потребуются определенные инструменты. При себе обязательно должен быть комплект отверток и запасной трос. Извлекать и осматривать стартер для бензопилы нужно в следующем порядке:

Как заменить пружину стартера бензопилы?

Для того чтобы заменить старую пружину в разобранном стартере необходимо действовать в следующем порядке:

Как вставить пружину в стартёр бензопилы

Вот несколько правил по намотке шнура:

На переносных электростанциях ремонт пружины и шнура осуществляется так:

Примечание. Нередко узелок шнура, обеспечивающего фиксацию его сверху, ослабевает. Чтобы исправить ситуацию, нужно конец капроновой верёвки нагреть зажигалкой, а затем намотать новый узелок.

Что касается шкива с пружиной, то меняется он так же, как и было описано выше.

Устройство стартера бензопилы

Стартеры у большинства бензопил имеют одну и ту же конструкцию. Именно из-за этого некоторые магазины предлагают заказчикам универсальные пусковые механизмы, которые подойдут для монтажа на модели от компаний Stihl, Husqvarna, Partner. Тем не менее, некоторые отличия от большинства имеют стартеры отечественных бензопил Урал или Лесник.

В стандартной комплектации стартер бензопилы состоит из ряда деталей.

В их число входит:

Поверх всех элементов стартера устанавливается защитная крышка. Изначальный принцип работы большинства пусковых механизмов также практически одинаков. В специальном пазу корпуса бензопилы расположена ручка, которая удерживает тросик. При резком поднятии ручки последний понимается. В этот момент срабатывает храповик, который через барабан передает усилие другому барабану со шлицами, расположенному на валу двигателя.

При вытягивании штатного тросика вал мотора бензопилы начинает вращаться, что приводит к сжатию имеющейся топливной смеси, расположенной в это время между головкой цилиндра и штатным поршнем.

При росте объема цилиндра ДВС одновременно повышается количество потребляемой топливной смеси, которая требуется для ее будущего воспламенения. Соответственно, оператору мощной пилы требуется совершить больше рывков, чем владельцу бытового инструмента с малой мощностью. Для повышения скорости, с которой барабан возвращается в свое исходное положение, производители мощных бензопил используют упругие возвратные пружины.

Как поставить пружину на стартер бензопилы?

Поместить пружину в соответствующий паз – это довольно сложная задача. В первую очередь деталь потребуется скрутить, вернув ее к прежним размерам. После этого ее нужно вставить в полость штатной ступицы барабана. Чтобы заправить пружину в стартер бензопилы, нужно действовать в таком порядке:

Чтобы намотать пружину на стартер бензопилы, нужно учитывать все имеющиеся отверстия и выемки. После монтажа потребуется натянуть пружину. Как только слабина будет устранена, пружину останется накрутить на несколько оборотов – это нужно для поддержки требуемого натяжения установленной детали.

Как собрать стартер на бензопиле?

После замены неисправных элементов стартера приходит очередь его обратной сборки. При этом нужно соблюдать максимальную точность, так как малейшее несоответствие может привести к поломке пускового механизма. Сборка узла должна выполняться в такой последовательности:

Ремонт стартера – процедура не сложная, если придерживаться правильного порядка действий. Как правило, замена шнура стартера отнимет не более 20 минут. Главное – правильно расположить шкив и барабан по отношению друг к другу. В противном случае пусковой механизм работать не будет.

Как вставить пружину в стартёр бензопилы

Большое количество черного нагара на свече зажигания указывает о нарушениях в работе двигателя.

Прежде чем приступить непосредственно к ремонту стартера и выяснения причин неисправностей, необходимо его снять с корпуса инструмента. Для этого необходимо открутить несколько винтов, удерживающих боковую крышку, к которой прикреплен стартер. Это делается отверткой или специализированным инструментом.

После того как крышка откручена, ее переворачивают и осматривают. Далее откручивают винт, с помощью которого закреплен стартер. После этого демонтируют зажим и пружину для осуществления плавного запуска. Каким образом можно наточить цепь бензопилы в на видео: как наточить цепь. Теперь для снятия оказывается доступным шкив, на который намотан шнур. После того как будет развязан узел на веревке, ее можно вытащить со шкива и заменить на новую. При условии, что потеря работоспособности стартера связана с обрывом, этого может быть достаточно для устранения поломки. Однако остальные части, которые составляют данный элемент бензопилы, следует тщательно осмотреть.

При осмотре составных частей стартера могут быть выявлены следующие неисправности:

Наиболее часто повреждение пружины плавного пуска происходит с того конца, где она видна при разборке корпуса.

При обнаружении неисправных или частично поврежденных деталей стартера они должны быть заменены новыми. При этом новые элементы должны соответствовать ремонтируемой модели пилы.

После окончания ремонта требуется правильно собрать стартер.

Шкив устанавливается поверх пружины. При этом необходимо проверить, насколько они сцепились между собой. В продолжение ремонта необходимо выполнить обмотку шкива. Это нужно сделать таким образом, чтобы при вращении он тянул шнур в стартер

. Достаточно сделать 3-4 оборота, чтобы придать требуемое напряжение. — Как поставить возвратную пружину в ручной стартер. Предварительно веревку продевают сквозь отверстие в крышке бензопилы.

Для того чтобы сопоставить отверстия для фиксации шнура в шкиве и корпусе, возможно, придется сделать еще несколько поворотов. Новый канат продевают в технологическое отверстие и делают петлю или узел: это позволит ей выскользнуть из шкива. Веревку отводят в сторону, чтобы она не мешала дальнейшим работам. Далее необходимо зафиксировать шкив.

Сначала требуется установить на место пружину плавного запуска

. Она может быть использована прежняя, если в ней не обнаружены повреждения. или новая при необходимости замены. Поверх пружины устанавливают зажим стартера, который закрепляется специальным винтом. Принцип работы стартера для бензопилы заключается в как поставить пружину на стартер. Он надежно фиксирует зажим на длительное время, не допуская его перекоса и раскачивания. После этого надо сделать несколько витков веревки и запустить ее вовнутрь. Крышку с собранным стартером устанавливают на место. При помощи винтов производят ее закрепление.

После окончания ремонта и сборки можно приступать к работе. Самостоятельный ремонт стартера не занимает много времени и не требует сложных навыков, однако экономит время и средства, если выполнять такие работы в сервисном центре.

К ремонту бензопилы

необходимо подходить ответственно и своевременно производить профилактические осмотры, следить за качеством используемого топлива и масла. Эти несложные манипуляции позволят увеличить длительность действия инструмента в рабочем состоянии.

Сегодня рассмотрим проблемы с неисправностями стартера бензопилы

и будем их устранять. Данный вид поломки не является редкостным при интенсивной эксплуатации бензомоторной пилы. А в нашем случае – на лесозаготовках, это случается систематически.

Итак, стартер бензопилы предназначен для запуска инструмента. На безредукторных пилах он расположен в боковой крышке со стороны маховика (левая боковая сторона инструмента). Это чисто механический принцип действия. Но чтобы грамотно и качественно производить ремонт стартера, необходимо понимать принцип его функционала (работы). Предлагаю тщательнейшим образом рассмотреть этот вопрос.

Поверх крышки (корпуса) стартера расположена рукоять в специальном посадочном месте крышки. Рукоять соединена со шнуром, который в свою очередь намотан на шкив и конец шнура закреплен со шкивом. Когда оператор (пользователь бензопилы) рывком тянет рукоять вверх, шнур разматывается по шкиву (катушке), приводя его в «центробежное» состояние. Шкив имеет в своей конструкции (с тыльной стороны) храповик – это шестерня с закругленными в одну сторону зубьями. Зубья шестерни (храповика) сцепляются с «собачками», которые расположены на барабане (маховике) коленчатого вала. Коленвал вращается, топливо под давлением поршня и головкой «движка» сжимается. Оператор тем временем опускает рукоять, возвратная пружина, которая скреплена с катушкой (шкивом) сматывает шнур в исходное состояние (на катушку). Зубья храповика тем временем проскальзывают по «собачкам» маховика, исключая контакт с ними, так как вращаются уже в обратную сторону. Напоминаю, что зубья храповика имеют закругленность в одну сторону – именно этот принцип позволяет производить зацепление со шлицами-«собачками» коленвала. Вращаясь в обратную сторону зацепление с «собачками» исключается.

Но, как знают лесорубы, шкив бывает с храповиком без характерных зубьев – шестерни. Это классические бензопилы-профи, храповик которых представляет собой либо стальной «стаканчик» небольшого диаметра с боковыми вырезами (выступами), либо пластмассовые аналоги (захваты). Например, на Штиле 361 храповик имеет захваты в виде «собачек». Именно этими «вырезами», «захватами» или «собачками» происходит сцепление со шлицами-«собачками» на валу. Принцип действия шлицов-«собачек», думаю, понятен – когда вал разгоняется во вращении, «собачки» проскакивают по храповику.

Давайте взглянем на общую схему стартера.

Помимо этого стартер бывает с демпферной пружиной, так называемый «легкий старт

»
Smart Start
. На модели бензопилы с «легким стартом» к цифрам дописывается литер «
е
» (например Husqvarna 340
e
). Однако, встречаются модели профессиональных бензопил без литера «е», так как у них нет аналогов без наличия системы Smart Startа. Крышка стартера, с наличием демпферной пружины, выглядит более выпуклой. Кстати, демпферные пружины ломаются достаточно часто, чем основная пружина.

Работая на вахте, мы столкнулись с подобной проблемой – на «сучкорезке» Husqvarna 340e

лопнула пружина (на аналоге Husqvarna 340 демпферной пружины нет). А на вахте, каждый час работы дорог, работали по схеме 10×4. Заменить и устранить поломку не представляло возможности. Пришлось мне «рогатой» бензопилой и раскряжевщику периодически опиливать сучья, чтобы не было простоя у тракториста. Сучкорубу пришлось взять топор. На следующий день мы заменили стартер – поставили крышку от аналогичной бензопилы (не помню модель, но не «Husqvarna 340»), которая имела конструкцию без демпферной пружины. Разумеется, крышка подошла не полностью, была щель сверху, но посадочное место подошло. Однако, это был единственный вариант решения проблемы, никаких специализированных магазинов в том захолустье не было, кроме сельповского продуктового…

Признаки неисправности

Итак, у вас «накрылся» стартер бензопилы. Если просто оборвался шнур, то неисправность «налицо» и следует произвести его замену. Другие характерные признаки неисправности стартера заключаются в следующем:

Ремонт стартера бензопилы

Первым делом необходимо окрутить и снять крышку, произвести визуальный осмотр. Поломка стартера бензопилы может быть разная – лопнувшая пружина, дефект шкива («катушки»), изношенный шнур заводки.

Далее, подготавливаем инструменты для ремонта – это отвертки и круглогубцы. В случае обрыва понадобится новый шнур. Думаю, что у лесорубов бечёвка шнура для стартера в запасе имеется. Если отсутствует возможность приобретения заводского шнура, то можно заменить «понужало» бельевой веревкой, подобрав соответствующий диаметр.

В случае обрыва шнура

Выворачиваем винт крепления стартера, извлекаем зажим и демпферную пружину, если такова имеется на вашей марке бензопилы. Демонтируем шкив со шнуром, развязываем или отрезаем узел шнура, извлекаем его. Так как шнур порван, то пружина разряжена, и, в принципе, можно не опасаться вываливания пружины из крышки.

Выворачиваем винты крепления стартера

Снимаем крышку стартера

Шнур порван, пружина разряжена, можно не опасаться вываливания пружины из крышки при разборе.

Демонтируем порванный шнур из шкива

Извлекаем фрагмент порванного шнура из рукояти

Берем новый шнур, подбираем соответствующую длину (ориентируясь на длину старого оборванного шнура), делим, оплавляем концы шнура, для того, чтобы они не «разрясились». Просовываем новый шнур в катушку, завязываем фиксирующий узел и «прячем» его в шкиве для беспрепятственного хода шнура по ручью катушки (на некоторых моделях бензопил шнур обвязывается вокруг храповика – так предусмотрено конструкцией). Свободный конец шнура продеваем сквозь отверстие крышки стартера и просовываем в рукоять. Фиксируем шнур в рукояти с помощью узла. Наматываем шнур на катушку (шкив) в соответствующую сторону. Помещаем шкив в крышку стартера поверх возвратной пружины (и поверх демпферной при её наличии) и удостоверяемся в зацеплении пружины с катушкой – слегка проворачиваем катушку в соответствующую сторону. Фиксируем шкив крепежным винтом.

Измеряем новый шнур по длине испорченного шнура

Оплавляем конец шнура, перед продеванием в шкив для того, чтобы они не «разрясились».

Оплавленный конец шнура просовываем в технологическое отверстие сквозь шкив

Просовываем новый шнур в катушку…

Завязываем узел на конце шнура стартера при помощи круглогубцев

Завязанный фиксирующий узел «прячем» в шкиве для беспрепятственного хода шнура по ручью катушки

Свободный конец шнура продеваем сквозь отверстие крышки стартера и просовываем в рукоять.

Свободный конец шнура просовываем в рукоять.

Завязываем узел на конце шнура в рукояти для фиксации

Оплавляем свободный узел шнура стартера в рукояти

Далее необходимо зарядить (взвести) пружину. Для этого поддеваем свободную часть шнура отверткой и вытягиваем его. Захватываем шнур рукой, помещаем его в технологическое полуотверстие, которое находится с края катушки. Делаем несколько витков, поворачивая катушку (шкив) за шнур в сторону натяжения.

Поддеваем шнур стартера пальцами или отверткой, оттягиваем и наматываем на катушку…

Сколько делать витков?

Наматываем шнур на шкив в сторону натяжения

Делаем несколько витков шнура на шкив для приемлемого натяжения

Слишком слабое натяжение будет «разбивать» кромку корпуса шкива, а слишком сильное натяжение будет негативно сказываться на возвратную пружину. Подбирайте натяжение сами.

Проверяем натяжение шнура в стартере, отведя его за рукоять вверх

Устанавливаем крышку стартера на место и закрепляем винтами

Когда пружина заряжена, стартер устанавливается на место – крышка прикручивается к бензопиле. Во время прикручивания, крепежные винты слегка подтягиваются, а стартер необходимо проворачивать, для полной посадки и зацепления шкива с «собачками» маховика.

Если вал не схватывается

При попытке завести бензопилу, рывок шнура бывает «холостым», т.е. зацепление с валом отсутствует. Оператор безрезультатно производит рывки стартера, шнур без сопротивления разматывается по шкиву и сматывается. В чем причина?

Неисправность заключается в лопнувшей демпферной пружине («легкий старт

», «
механизм плавного пуска
»). Если снять крышку стартера, то поломка обнаруживается без труда, так как чаще всего пружина лопается ближе к крышке. Однако может сломаться не сама демпферная пружина, а ее крепежное место.

Если лопнула пружина, то устранить неисправность поможет лишь её замена на новую. Именно поэтому, я не поклонник бензопил с системой плавного запуска. Разумеется, никому из коллег не навязываю свои вкусы и мнения – каждый вправе сам решать свои предпочтения в данном выборе модели бензопилы.

Другая причина отсутствия надежного сцепления с валом может заключаться в дефекте храповика. Речь идет о модели храповиков с пластмассовой шестерней, когда зубья для зацепления имеют трещины и сколы. В этом случае необходимо также заменить данный узел – то бишь, храповой механизм. А лучше иметь модель бензопилы со стальным храповиком.

Кстати, «собачки» на валу маховика также могут накрыться – лопнуть пружинки, которые выполняют функцию возврата и в результате этого сцепление с храповиком пропадает. Подобная неисправность в моей личной практике также встречалась. Пружинки «собачек» изготовили из фрагментов троса (из жил). Но это стоило неимоверного терпения, времени и сосредоточенности. Уверен, что не стоит подобно извращаться и отработать другой бензопилой.

Еще одна причина, когда вал не схватывается, заключается в банальной ошибке обратного сбора стартера – закрепление его на маховик. Наблюдается эта картина у малоопытных лесорубов. Причина – отсутствия зацепления катушки с «собачками». Дело в том, что во время финального прикручивания крышки, пользователь бензопилы не проверяет зацепление путем проворачивания стартера и храповик ложится поверх «собачек», и зацепление в таком случае отсутствует. Малоопытный оператор недоумевает и не понимает причину неисправности. Разбирает и собирает вновь, пока не догадывается (или пока не подсказывает более опытный коллега) о грамотном сборе стартера.

Если стартер заклинивает

Картина, когда стартер заклинивает, выглядит следующим образом: оператор производит рывок шнура за рукоять, а шнур либо не движется совсем (шкив не проворачивается), либо с большим трудом «проходит короткую дистанцию» и окончательно стопорится. Разумеется, никаких возвратных движений шнура в исходное положение не происходит.

Уверен, что подобная картина знакома большинству лесорубов. Причина неисправности заключается в изношенности шкива, а если быть точнее в опорном кожухе, который удерживает шнур в «ручье» шкива. Шнур выходит за кромки корпуса, вылезает наружу, его затирает между кромкой кожуха и шкива, и шнур теряет способность к свертыванию в исходное положение.

Чтобы продолжить работу, необходимо перемотать шнур на шкив, «зарядить» пружину. Чтобы завести бензопилу, необходимо «поймать» зацепление, осторожно отведя шнур за рукоять вверх и только после этого дернуть. Шнур должен быть в натянутом положении при рывке во избежание выпадения его из корпуса катушки. Этот способ поможет лишь на короткое время использования инструмента, так как износ узла неустраним – необходимо оперативно заменить катушку стартера на новую.

Следует обратить внимание на один важный нюанс: во время демонтажа шкива важно, чтобы возвратная пружина (если она целая) не вылетела из посадочного места. Иначе вы утомитесь собирать пружину в бухту и укладывать на место. Для того, чтобы избежать выпадения возвратной пружины из посадочного места, необходимо предварительно её разрядить. Проделывается это следующим образом: шнур (ближе к рукояти) подцепляется отверткой и помещается в технологическое полуотверстие шкива. Далее необходимо вытянуть шнур и произвести несколько витков в обратную сторону наматывания, пока пружина не ослабнет. Другой вариант разряжение пружины – отрезание шнура у основания рукояти, но этим самым вы пожертвуете небольшим фрагментом шнура. Снимая шкив, необходимо убедится, что сцепление пружины со шкивом отсутствует.

Если лопнула возвратная пружина

Возвратная пружина служит для сматывания шнура на шкив и расположена под шкивом. Если она лопнула, а это зависит от ресурса (как правило) эксплуатации инструмента, то выход в данной ситуации только один – заменить пружину на новую. Можно, конечно, поизвращаться, и «слепить» из фрагментов короткий аналог, но это лишь в том случае, когда действительно «край» и необходимо доделать работу на лесосеке. Конец пружинной ленты необходимо будет отжечь, для принятия формы зацепа фиксации. Подобные вынужденные нелепости случаются, как правило, на вахте и «русскому мужику» приходится «удивлять мир» (или тешить) своей изобретательностью. А в действительности искоренять нужду, чтобы прокормить семью.

Если лопнула пружина, то для замены извлекаем и выбрасываем её остатки. На её место устанавливаем бухточку новой пружины. Накрываем пружину защитным кожухом.

Катушка (шкив) устанавливается на пружину (поверх её). После этого необходимо провернуть шкив, удостоверившись в зацеплении катушки с возвратной пружиной. Далее действуем в той последовательности, которая указана в главе «В случае обрыва шнура»

Пишите комментарии, дополняйте, если я что-то пропустил, не дописал или где-то ошибся. Буду рад нашей дискуссии.

Почти на всех пусковых устройствах современного типа приветствуется установка пружины для пуска генератора, на случай отказа аккумуляторной батареи. Со временем устройство может выходить из строя, и тогда нужно знать, как починить пружину стартера на генераторе своими силами.

Устройство и принцип работы стартера бензопилы

Пробуем отремонтировать стартер бензопилы своими руками

Бензопила является незаменимым инструментом не только для дачника, но и при проведении строительных работ. Если необходимо запастись дровами на зиму, то ехать в лес без бензопилы вовсе не имеет смысла. При правильной эксплуатации инструмента он может прослужить долгое время, но в любом случае, рано или поздно будут возникать различные виды неисправностей. Одной из таковых неисправностей является поломка стартера, в результате чего затрудняется пуск двигателя. В этой ситуации целесообразно выполнить ремонт стартера бензопилы своими руками. Как это сделать, узнаем в материале.

Диагностика стартера бензопилы

Ввиду длительной эксплуатации бензопилы механизм запуска приходит в негодность. После одного или нескольких рывков при натяжении веревки стартера не происходит проворачивание коленчатого вала. Данная проблема может обуславливаться следующими причинами:

Перед началом работ по диагностике и ремонту механизма запуска необходимо подготовить необходимые инструменты и принадлежности, которые позволят существенно сократить время на операции. К таковым можно отнести:

Пружина стартера бензопилы

На первом этапе ремонта стартера бензопилы необходимо выявить характер неполадки. Для этого снимаем боковую крышку со стороны механизма пуска, открутив при этом всего несколько винтов. В зависимости от производителя для этой операции понадобиться специализированная или обычная слесарная отвертка.

Далее производим осмотр внутренней стороны защитного кожуха. При отсутствии трещин и сколов пластика приступаем непосредственно к диагностике узла запуска. Откручиваем центральный болт стартера и демонтируем пружину. На ее поверхности не должно наблюдаться трещин и порывов. Подобрать самостоятельно аналогичную по усилию и количеству витков пружину проблематично, потому потребуется помощь специализированных центров.

После снятия зажима и пружины стартера бензопилы для демонтажа оказывается доступен шкив с намотанным шнуром. Целостность веревки указывает на то, что необходимо тщательно пересмотреть каждую из деталей механизма запуска.

Устройство и принцип работы стартера бензопилы

Все виды бензопил, как китайского, так и европейского производства, оснащаются стартерами идентичной конструкции и принципа действия. Универсальная конструкция стартеров позволяет применять данные устройства как на брендовых бензопилах, так и на полуофициальных инструментах, поставляемых из Поднебесной. Отметить важно только то, что некоторыми отличительными особенностями обладают инструменты отечественного производства.

Стартер для бензопилы представляет собой несложный механизм, состоящий из:

Принцип работы такого устройства также достаточно простой. При вытягивании ручки, которая соединена посредством тросика с барабаном храпового механизма, происходит его движение. Барабан при движении входит в зацепление с шлицами другого барабана, который располагается на валу. Таким образом, вручную происходит перемещение коленвала пилы, который делает несколько оборотов. Как только рукоятка возвращается в исходное положение, чему способствует возвратная пружина, то шлицевое соединение теряется, что приводит к остановке вала. С каждым движением коленвала в цилиндре увеличивается количество топливно-воздушной смеси, что в итоге способствует ее воспламенению.

Чем больше мощность инструмента, тем больше рывков следует совершить стартером, чтобы запустить мотор. За ускорение возврата барабана в исходное положение отвечает возвратная пружина, изготовление которых осуществляется с применением стали с высокой степенью упругости.

Со временем при постоянной эксплуатации инструмента наблюдаются проблемы с запуском двигателя, а точнее, с функционированием стартера. Если возникают такие проблемы, то стартер всегда можно отремонтировать. Если известен принцип и устройство стартера, то осуществить его ремонт своими руками вовсе не составит большого труда.

Типичные поломки и ремонт стартера бензопилы

Прежде чем осуществлять ремонт, необходимо выяснить причины поломки. Так как изделие постоянно подвергается динамическим и прочим видам нагрузок, то не исключается его выход из строя. Частыми причинами поломок стартера становятся: разрыв тросика, истирание или выкрашивание нескольких шлицов храпового барабана, повреждение пружины, трещина шкива и прочие. Чтобы определить, почему пила не заводится, понадобится провести соответствующую ревизию стартерного механизма. Рассмотрим основные виды неисправностей, а также выясним, как правильно ремонтировать изделие.

Замена шнура

Шнур стартера представляет собой прочную веревку, которая достаточно прочна к изнашиванию, но даже ее технические свойства не спасают ее от повреждения. Веревка при каждом запуске инструмента трется о корпус крышки стартера, что приводит к постепенному ее перетиранию и износу.

Если же произошло перетирание шнура, то для его замены потребуется разобрать корпус данного узла. После снятия крышки, необходимо выполнить приподнимание барабана, но только таким образом, чтобы он не соскочил из своих посадочных мест. Рекомендуется такую работу осуществлять вместе с напарником, который будет фиксировать пружину, а вы займетесь заменой троса. Остатки старого троса следует удалить, после чего закрепить новое изделие в ручке и в пазу барабана. После этого тросик следует намотать на валик, и в завершении собрать корпус.

Важно знать! Перед тем, как зафиксировать тросик в рукоятке, следует пропустить его через соответствующее отверстие в крышке стартера.

Как заменить пружину стартера бензопилы

Если наблюдается повреждение пружины, что часто бывает на китайских инструментах, то отремонтировать механизм можно только путем ее замены. Но если ее повреждение произошло в месте присоединения, то есть лопнуло ушко, тогда ее можно отремонтировать.

Ремонт пружинки представляет собой нагревание места разрушения до 600 градусов, после чего медленно проводить ее остывание до 100 градусов, при которых выполнить заворачивание конца по форме обломка. Таким образом, удастся избежать потери упругости изделия, что позволит продлить срок ее службы. Хотя большинство специалистов попросту выполняют замену изделия на новое.

Процесс замены пружины осуществляется в следующей последовательности:

Подробный процесс замены пружины рассмотрен на видео:

Замена собачек маховика

Если необходимо выполнить замену собачек или ответок маховика, то сделать это также не сложно. Для этого потребуется демонтировать маховик, после чего снять собачки. Устанавливать новые собачки следует исключительно такие, которые были изначально (пластик или металл). Это очень важно, так как замена пластиковых собачек на металлические, приведет к ускоренному износу маховика. Подробности замены собачек стартера бензопилы рассматриваются на видео ниже.

В заключение важно отметить, что для проведения ремонта стартера бензопилы не нужно иметь особые навыки или опыт. Все работы можно выполнить самостоятельно, если отнестись к процессу ремонта со всей ответственностью. Своевременное проведение профилактических работ бензопилы позволит избежать возникновения поломок при выполнении работ в полевых условиях.

Как вставить пружину в стартёр бензопилы

Большое количество черного нагара на свече зажигания указывает о нарушениях в работе двигателя.

Прежде чем приступить непосредственно к ремонту стартера и выяснения причин неисправностей, необходимо его снять с корпуса инструмента. Для этого необходимо открутить несколько винтов, удерживающих боковую крышку, к которой прикреплен стартер. Это делается отверткой или специализированным инструментом.

После того как крышка откручена, ее переворачивают и осматривают. Далее откручивают винт, с помощью которого закреплен стартер. После этого демонтируют зажим и пружину для осуществления плавного запуска. Каким образом можно наточить цепь бензопилы в на видео: как наточить цепь. Теперь для снятия оказывается доступным шкив, на который намотан шнур. После того как будет развязан узел на веревке, ее можно вытащить со шкива и заменить на новую. При условии, что потеря работоспособности стартера связана с обрывом, этого может быть достаточно для устранения поломки. Однако остальные части, которые составляют данный элемент бензопилы, следует тщательно осмотреть.

При осмотре составных частей стартера могут быть выявлены следующие неисправности:

Наиболее часто повреждение пружины плавного пуска происходит с того конца, где она видна при разборке корпуса.

При обнаружении неисправных или частично поврежденных деталей стартера они должны быть заменены новыми. При этом новые элементы должны соответствовать ремонтируемой модели пилы.

После окончания ремонта требуется правильно собрать стартер.

Шкив устанавливается поверх пружины. При этом необходимо проверить, насколько они сцепились между собой. В продолжение ремонта необходимо выполнить обмотку шкива. Это нужно сделать таким образом, чтобы при вращении он тянул шнур в стартер

. Достаточно сделать 3-4 оборота, чтобы придать требуемое напряжение. — Как поставить возвратную пружину в ручной стартер. Предварительно веревку продевают сквозь отверстие в крышке бензопилы.

Для того чтобы сопоставить отверстия для фиксации шнура в шкиве и корпусе, возможно, придется сделать еще несколько поворотов. Новый канат продевают в технологическое отверстие и делают петлю или узел: это позволит ей выскользнуть из шкива. Веревку отводят в сторону, чтобы она не мешала дальнейшим работам. Далее необходимо зафиксировать шкив.

Сначала требуется установить на место пружину плавного запуска

. Она может быть использована прежняя, если в ней не обнаружены повреждения. или новая при необходимости замены. Поверх пружины устанавливают зажим стартера, который закрепляется специальным винтом. Принцип работы стартера для бензопилы заключается в как поставить пружину на стартер. Он надежно фиксирует зажим на длительное время, не допуская его перекоса и раскачивания. После этого надо сделать несколько витков веревки и запустить ее вовнутрь. Крышку с собранным стартером устанавливают на место. При помощи винтов производят ее закрепление.

После окончания ремонта и сборки можно приступать к работе. Самостоятельный ремонт стартера не занимает много времени и не требует сложных навыков, однако экономит время и средства, если выполнять такие работы в сервисном центре.

К ремонту бензопилы

необходимо подходить ответственно и своевременно производить профилактические осмотры, следить за качеством используемого топлива и масла. Эти несложные манипуляции позволят увеличить длительность действия инструмента в рабочем состоянии.

Если появились трудности во время запуска инструмента, пропала мощность или возникли неисправности в системе подачи топлива, то необходимо провести ремонт стартера бензопилы своими руками или отдать инструмент в сервис.

Стартер для бензопилы: работа и ремонт инструмента своими руками

Быстрый запуск любой бензопилы не обходится без стартера. В процессе работы инструмента, благодаря ускоренному прокручиванию коленчатого вала, топливно-воздушная смесь подается в двигатель, сжимается и воспламеняется. Исходя из этого, качественно подобранный стартер для бензопилы способен гарантировать долгую и исправную работу всего механизма!

Устройство

Устройство стартера бензопилы включает в себя следующие элементы:

Основные параметры системы запуска бензопилы:

После нажатия на кнопку питания маховик начинает вращаться вместе с магнитом, который находится на нем.

В системе появляется электродвижущая сила. Появившийся ток с помощью электронного блока преобразуется в электрические сигналы, которые передаются на движущие элементы. Образуется искра, которая провоцирует воспламенение топливно-воздушной смеси.

Читать также: Влагоотделитель для компрессора своими руками видео

Устройство и принцип работы

Почти все известные изготовители бензопил дополняют собственную продукцию стартерами идентичного принципа работы. Ведь не зря в любом специализированном магазине сегодня можно найти универсальные типы стартеров, которые в равной степени отлично подойдут для любой модели бензопилы, будь то Макита, Хускварна либо Штиль, или даже полуофициальной подделки из Китая под вышеуказанные марки. Тем не менее, среди стартеров отечественного изготовления есть и те, что обладают своими уникальными особенностями – Урал, Лесник и т.п.

Работа стартера заключается в следующем: на корпусе бензопилы имеется ручка, сквозь которую проходит специальный трос, вытягивающий и зацепляющий барабан храпового механизма при резком вытягивании. При этом движение передается на барабан со шлицами на валу.

Как Собрать Пружину Стартера Бензопилы

Стартер для бензопилы. Обучаемся самостоятельному ремонту

Для резвого пуска хоть какой бензопилы требуется стартер. При ускоренном прокручивании коленчатого вала инструмента происходит сжатие подаваемой в движок топливно-воздушной консистенции и её следующее воспламенение. Потому обычная работа стартера для бензопилы определяет работоспособность всего механизма.

Устройство стартера бензопилы

Фактически все ведущие производители бензопил комплектуют свои изделиями стартерами похожего принципа деяния. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые идиентично удачно подходят как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под нареченные марки. Некими особенностями владеют только стартеры бензопил российского производства (Лесник, Урал и ряд других).

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При всем этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве меж поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт меж храповиком и шлицами пропадает, и вал останавливается.

Ремонт стартера бензопилы

В процессе частой эксплуатации некоторые составляющие бензопилы могут подвергаться постоянным динамическим воздействиям, из-за чего, например, в самый неподходящий момент может лопнуть тросик, вал начнет проворачиваться с куда меньшей скоростью либо выкрошатся зубья храповика. Учитывая это, ремонт и ревизия стартера бензопилы могут выступать операциями, проводимыми даже не один раз в течении одного рабочего сезона!

Ремонт пружины

При низком качестве материла пружины, последняя имеет свойство лопаться, причем обычно разрыв происходит на участке контакта с барабаном, в месте, где образуется петля. В таком случае совсем не обязательно менять пружину! Вполне достаточно просто хорошо прочистить поверхность от имеющейся смазки и грязи, после чего осторожно подшлифовать участок разрушения. В конце пружина отпускается при температуре в 600-650 градусов, пока сталь не получит малиновый оттенок. Остывать деталь должна постепенно, где при 100-150 градусах уже можно осторожно завернуть конец пружины на внутренней поверхности барабана по форме ограничительного выступа, чтобы материал получил нужную пластичность. При этом упругие характеристики пружины останутся прежними.

Замена шнура

В случае вытягивания шнура тросик начинает тереться о корпус стартера. Замена шнура начинается с разбора корпуса узла, в процессе которого храповой барабан аккуратно поднимается так, чтобы возвратная пружина не соскользнула со своего гнезда. Правильнее и удобнее делать это вдвоем, где во время замены тросика второй будет держать пружину! После того, как трос будет удачно зафиксирован в пазах барабана и ручке, он наматывается на валик с последующей сборкой корпуса.

Как поставить пружину на стартер бензопилы?

Даже опытному мастеру сложно разместить пружину стартера в необходимом пазе. Первым делом пружина сворачивается до своего изначального диаметра, после чего размещается внутри полости ступицы барабана. Наружный конец пружины размещается напротив отверстия в замке – с этой целью можно воспользоваться отверстой! Внешний конец располагается за ограниченный выступ. При помощи той же отвертки петля со стороны внутреннего конца пружины совмещается вместе с отверстием. Опускается диск, после чего проверяется его вращение, а также и то, встала ли правильно собачка храпового механизма. Осуществляется сборка храповика.

После успешной замены пружины нужно настроить ее натяжение. С этой целью тросик вводится на окружности в паз, где на него закручивается возвратная пружина. Убрав слабину правильнее при накрутке пружины будет сделать дополнительно пару оборотов, обеспечив таким образом необходимый натяг детали.

Не стоит стараться самостоятельно выполнить ремонт храпового механизма в домашних условиях, так как для большинства моментов требуется станок с ЧПУ! Если у вас его нет, то покупка или заказ нового узла в специализированном магазине будет более оправданным решением.

Похожие записи

Высококачественный ремонт стартера бензопилы своими руками

Бензопила — это основной инструмент, с помощью которого можно запастись дровами для бани либо камина, также можно использовать ее при строй работах на дачном участке либо в личном доме. При соблюдении всех критерий эксплуатации и проведении профилактических мероприятий, которые предусмотрены производителем, бензопила может прослужить долгое время. Ремонт бензопилы партнёр 350 как вставить пружину в стартёр. Но по истечении времени могут появиться маленькие неисправности, с которыми можно совладать без помощи других. Как намотать пружину стартера ремонт стартера бензопилы (сломана пружина) 2 г. Назад. Ремонт стартера бензопилы как отремонтировать 4-5 раз дернуть пусковой шнур,. К примеру, ремонт стартера бензопилы своими руками полностью по силам при соблюдении последовательности операций.

Устройство стартера бензопилы: 1- винт стартера, 2 — втулка, 3 — пружина легкого пуска, 4 — винт, 5, 6 — катушка стартера, 7 — дефлектор, 8 — крышка стартера, 9 — ручка и шнур, 10 — винт.

Как Намотать Пружину На Бензопиле

Стартер для бензопилы. Обучаемся самостоятельному ремонту

Устройство стартера бензопилы

Фактически все ведущие производители бензопил комплектуют свои изделиями стартерами похожего принципа деяния. 1.3 Как снять сцепление на бензопиле Партнер? 1.4 Как заменить Как выставить зажигание на. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые идиентично удачно подходят как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под нареченные марки. Ремонт стартера на бензопиле stihl ms 180. Как намотать пружину Добавлено 8 мес. назад. Некими особенностями владеют только стартеры бензопил российского производства (Лесник, Урал и ряд других).

Принцип работы стартера для бензопилы заключается в следующем. Придерживая шнур и механизм позволяем намотать шнур на Как рисовать на планшете. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При всем этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве меж поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт меж храповиком и шлицами пропадает, и вал останавливается.

Типичные неисправности

К более всераспространенным поломкам инструмента можно отнести последующие:

Не считая того, нужно создавать зрительный осмотр бензопилы до выполнения работ и предупредительные мероприятия. Простой ремонт стартера бензопилы как вставить пружину в если сломался стартер. К ним относят смазку цепи, контроль количества топливной смеси, также наличие требуемого количества масла.

Свечу зажигания выворачивают для проверки ее состояния.

Любая из дефектов устраняется по собственной технологии. Так, к примеру, ремонт топливной системы бензопилы следует начинать с осмотра соответственного фильтра. После чего инспектируют корректность регулирования карбюратора, которое осуществляется с помощью винтов. Зазоры должны быть выставлены в серьезном согласовании с аннотацией производителя, которая должна прилагаться в комплекте с бензопилой. К ремонту системы зажигания относят осмотры свечей. При обнаружении сильного нагара, изменении зазора либо других видимых повреждений данный элемент должен быть заменен.

Как Вставить Пружину Стартера Бензопилы

Высококачественный ремонт стартера бензопилы своими руками

Бензопила — это основной инструмент, с помощью которого можно запастись дровами для бани либо камина, также можно использовать ее при строй работах на дачном участке либо в личном доме. При соблюдении всех критерий эксплуатации и проведении профилактических мероприятий, которые предусмотрены производителем, бензопила может прослужить долгое время. Ремонт бензопилы партнёр 350 как вставить пружину в стартёр. Но по истечении времени могут появиться маленькие неисправности, с которыми можно совладать без помощи других. Как намотать пружину стартера ремонт стартера бензопилы (сломана пружина) 2 г. Назад. Ремонт стартера бензопилы как отремонтировать 4-5 раз дернуть пусковой шнур. К примеру, ремонт стартера бензопилы своими руками полностью по силам при соблюдении последовательности операций.

Устройство стартера бензопилы: 1- винт стартера, 2 — втулка, 3 — пружина легкого пуска, 4 — винт, 5, 6 — катушка стартера, 7 — дефлектор, 8 — крышка стартера, 9 — ручка и шнур, 10 — винт.

Типичные неисправности

К более всераспространенным поломкам инструмента можно отнести последующие:

Не считая того, нужно создавать зрительный осмотр бензопилы до выполнения работ и предупредительные мероприятия. Простой ремонт стартера бензопилы как вставить пружину в если сломался стартер. К ним относят смазку цепи, контроль количества топливной смеси, также наличие требуемого количества масла.

Свечу зажигания выворачивают для проверки ее состояния.

Любая из дефектов устраняется по собственной технологии. Так, к примеру, ремонт топливной системы бензопилы следует начинать с осмотра соответственного фильтра. После чего инспектируют корректность регулирования карбюратора, которое осуществляется с помощью винтов. Зазоры должны быть выставлены в серьезном согласовании с аннотацией производителя, которая должна прилагаться в комплекте с бензопилой. К ремонту системы зажигания относят осмотры свечей. При обнаружении сильного нагара, изменении зазора либо других видимых повреждений данный элемент должен быть заменен.

Ремонтные работы стартера

Практические рекомендации

Для того чтобы сопоставить отверстия для фиксации шнура в шкиве и корпусе, возможно, придется сделать еще несколько поворотов. Новый канат продевают в технологическое отверстие и делают петлю или узел: это позволит ей выскользнуть из шкива. как вставить пружину в ремонт бензопилы установка пружины в ручной стартер. Веревку отводят в сторону, чтобы она не мешала дальнейшим работам. Далее необходимо зафиксировать шкив.

Сначала требуется установить на место пружину плавного запуска. Она может быть использована прежняя, если в ней не обнаружены повреждения. или новая при необходимости замены. Поверх пружины устанавливают зажим стартера, который закрепляется специальным винтом. Он надежно фиксирует зажим на длительное время, не допуская его перекоса и раскачивания. Установка пружины в ручной стартер как вставить пружину в стартёр бензопилы плм как. После этого надо сделать несколько витков веревки и запустить ее вовнутрь. Крышку с собранным стартером устанавливают на место. При помощи винтов производят ее закрепление.

После окончания ремонта и сборки можно приступать к работе. Самостоятельный ремонт стартера не занимает много времени и не требует сложных навыков, однако экономит время и средства, если выполнять такие работы в сервисном центре.

К ремонту бензопилы необходимо подходить ответственно и своевременно производить профилактические осмотры, следить за качеством используемого топлива и масла. как вставить пружину в ремонт стартера бензопилы как самому сделать. Эти несложные манипуляции позволят увеличить длительность действия инструмента в рабочем состоянии.

Замена стартера

Порядок действий при замене стартера бензопилы:

Перед установкой нового стартера рекомендуется осмотреть его на наличие брака, проверить качество сборки и наличие направляющей втулки.

Стартер – это один из самых важных механизмов в устройстве любой современной бензопилы. Именно от него зависит запуск двигателя инструмента при любых погодных условиях. Стартер для бензопилы выделяется простой конструкцией, его легко обслуживать и ремонтировать своими руками. Однако, чтобы устранить поломку, нужно сначала найти ее причину. Для этого чаще всего требуется полностью разобрать штатный механизм.

Устройство и принцип работы стартера бензопилы

Большинство известных производителей бензопил оборудуют свою продукцию стартерами, работающими практически по одинаковому принципу. Его суть состоит в следующем: в пазе корпуса пилы расположена ручка, сквозь которую пропущен шнур. При резком поднимании ручки вытягивается и шнур, что приводит в зацепление барабан, который находится в храповом механизме. Посредством этого в действие приводится барабан со шпицами, который располагается на валу. Во время этого коленчатый вал делает пару оборотов, что приводит к сжатию топливной смеси, которая в этот момент находится между головкой цилиндра и поршнем. При опускании ручки, наоборот, храповик и шпицы теряют свой контакт, что приводит к остановке вала.
При увеличении мощности бензопилы повышается количество топливной смеси, которая при запуске бензопилы должна воспламеняться. В таком случае для запуска двигателя необходимо увеличить количество рывков шнура стартера. Для ускорения возврата барабанного механизма производителями используется специальная стальная возвратная пружина стартера, обладающая отличной упругостью. Для облегчения запуска бензопилы ведущие бренды используют и другие методы:

Применение одной из этих технологий существенно облегчает запуск и продлевает сроки эксплуатации стартера, что особенно хорошо заметно при низких температурах.

Устройство стартера, принцип работы

Почти все производители при сборке бензопил используют стартер стандартной конструкции, который работает по простому принципу.

Когда оператор опускает ручку, шпицы и храповой механизм прекращают контактировать и вал останавливается.

Когда мощность топливной воспламеняемой смеси улучшается (используется премиальная или предварительно проводится настройка топливной системы), это положительно сказывается на мощности бензопилы. Тогда запустить инструмент можно несколькими рывками шнурка стартерного механизма. Чтобы добиться максимального барабанного ускорения (возвратный механизм) производители используют специализированную возвратную пружину, изготовленную из высококачественного металла, с хорошей упругостью.

Чтобы облегчить запуск агрегата, лидеры бытовой техники используют:

Все данные технологии упрощают легкий запуск стартерной системы, а также продлевают эксплуатацию данной детали, даже если бензопила активно используется оператором при низких температурах.

Типичные поломки и ремонт стартера бензопилы

Появление различных неисправностей стартера приводит к отсутствии возможности завести бензопилу. К наиболее частым поломкам стартера относится:

Для устранения каждой из этих неисправностей своими руками потребуются определенные инструменты. При себе обязательно должен быть комплект отверток и запасной трос. Извлекать и осматривать стартер для бензопилы нужно в следующем порядке:

Как Заправить Пружину В Стартер Бензопилы

Высококачественный ремонт стартера бензопилы своими руками

Бензопила — это основной инструмент, с помощью которого можно запастись дровами для бани либо камина, также можно использовать ее при строй работах на дачном участке либо в личном доме. Как отремонтировать стартер бензопилы своими завязывам на одном конце сложный узел. При соблюдении всех критерий эксплуатации и проведении профилактических мероприятий, которые предусмотрены производителем, бензопила может прослужить долгое время. Но по истечении времени могут появиться маленькие неисправности, с которыми можно совладать без помощи других. К примеру, ремонт стартера бензопилы своими руками полностью по силам при соблюдении последовательности операций.

Устройство стартера бензопилы: 1- винт стартера, 2 — втулка, 3 — пружина легкого запуска, 4 — винт, 5, 6 — катушка стартера, 7 — дефлектор, 8 — крышка стартера, 9 — ручка и шнур, 10 — винт.

Типичные неисправности

К наиболее распространенным поломкам инструмента можно отнести следующие:

Кроме того, необходимо производить визуальный осмотр бензопилы перед началом выполнения работ и предупредительные мероприятия. К ним относят смазку цепи, контроль количества топливной смеси, а также наличие требуемого количества масла.

Свечу зажигания выкручивают для проверки ее состояния.

Каждая из неисправностей устраняется по своей технологии. Так, например, ремонт топливной системы бензопилы следует начинать с осмотра соответствующего фильтра. Как отремонтировать стартер бензопилы своими как сделать вешалку в гардероб из труб. После этого проверяют правильность регулирования карбюратора, которое осуществляется при помощи винтов. Зазоры должны быть выставлены в строгом соответствии с инструкцией производителя, которая должна прилагаться в комплекте с бензопилой. К ремонту системы зажигания относят осмотры свечей. При обнаружении сильного нагара, изменении зазора или других видимых повреждений данный элемент должен быть заменен.

Ремонтные работы стартера

Как заменить пружину стартера бензопилы?

Для того чтобы заменить старую пружину в разобранном стартере необходимо действовать в следующем порядке:

Ремонт стартера цепной пилы своими руками

Частый вопрос, который возникает у владельцев бензоинструментов, «как собрать стартер бензопилы и устранить его неисправности?». Процедура не так сложна, как может показаться. Достаточно подготовить все необходимые инструменты и следовать инструкции.

В первую очередь следует снять узел с корпуса бензопилы. Для этого откручиваются болты, и с инструмента снимается боковая крышка. Когда крышка снята и осмотрена, можно приступать к демонтажу стартера. Для полноценного осмотра и ремонта механизма необходимо:

Следует помнить, что вставить пружину в стартер нужно до монтажа шкива. Важно также проверить качество их сцепки.

Потребители, которые не знают, как собрать пружину стартера бензопилы, или боятся делать это самостоятельно, могут обратиться в сервисный центр.

Устройство стартера бензопилы

Стартеры у большинства бензопил имеют одну и ту же конструкцию. Именно из-за этого некоторые магазины предлагают заказчикам универсальные пусковые механизмы, которые подойдут для монтажа на модели от компаний Stihl, Husqvarna, Partner. Тем не менее, некоторые отличия от большинства имеют стартеры отечественных бензопил Урал или Лесник.

В стандартной комплектации стартер бензопилы состоит из ряда деталей.

В их число входит:

Поверх всех элементов стартера устанавливается защитная крышка. Изначальный принцип работы большинства пусковых механизмов также практически одинаков. В специальном пазу корпуса бензопилы расположена ручка, которая удерживает тросик. При резком поднятии ручки последний понимается. В этот момент срабатывает храповик, который через барабан передает усилие другому барабану со шлицами, расположенному на валу двигателя.

При вытягивании штатного тросика вал мотора бензопилы начинает вращаться, что приводит к сжатию имеющейся топливной смеси, расположенной в это время между головкой цилиндра и штатным поршнем.

При росте объема цилиндра ДВС одновременно повышается количество потребляемой топливной смеси, которая требуется для ее будущего воспламенения. Соответственно, оператору мощной пилы требуется совершить больше рывков, чем владельцу бытового инструмента с малой мощностью. Для повышения скорости, с которой барабан возвращается в свое исходное положение, производители мощных бензопил используют упругие возвратные пружины.

Стартер на бензопиле — конструкция и принцип работы

Бензопилы хотя и имеют разные названия, однако конструктивно они похожи. Сходство имеют и пусковые механизмы бензоагрегатов, при помощи которых запускается двигатель. Механизмы для запуска ДВС подходят для бензопил разных марок Штиль, Хускварна, Долмар, Макита и другие. Конструктивно стартер для бензопилы состоит из следующих элементов:

Принцип работы такого устройства простой. При резком поднятии ручки механизма, происходит вытягивание тросика. Трос вводит в зацепление с храповиком, передавая движение барабану со шлицами. Так происходит перемещение коленчатого вала, который совершает несколько оборотов. В этот момент в цилиндре сжимается рабочая смесь. Как только ручка возвращается в исходное положение, соединение храповика со шлицами разъединяется, и вал перестает вращаться.

С каждым последующим рывком тросика увеличивается количество-топливно-воздушной смеси в цилиндре. Чтобы тросик возвращался в исходное положение, используются в конструкции пускового механизма возвратные пружины. Они изготавливаются из упругих сталей. Именно эта пружина часто становится причиной неисправности стартера агрегата, которую можно отремонтировать.

Как поставить пружину на стартер бензопилы?

Поместить пружину в соответствующий паз – это довольно сложная задача. В первую очередь деталь потребуется скрутить, вернув ее к прежним размерам. После этого ее нужно вставить в полость штатной ступицы барабана. Чтобы заправить пружину в стартер бензопилы, нужно действовать в таком порядке:

Чтобы намотать пружину на стартер бензопилы, нужно учитывать все имеющиеся отверстия и выемки. После монтажа потребуется натянуть пружину. Как только слабина будет устранена, пружину останется накрутить на несколько оборотов – это нужно для поддержки требуемого натяжения установленной детали.

Ремонт механизма запуска

При осмотре разобранного стартера необходимо осмотреть следующие детали (узлы) на предмет их повреждений:

Замены шнура запуска бензопилы

Приобретаемые запасные части должны соответствовать регламенту конкретной модели бензопилы.

После произведенный ремонтных работ необходимо в обратном порядке собрать механизм запуска. Шкив с храповиком устанавливается поверх пружины. До окончательной фиксации крышки стартера бензопилы необходимо обмотать веревку и сделать несколько пробных рывков.

Необходимо помнить, что шнур запуска предварительно продевается через отверстие в крышке.

Как собрать стартер на бензопиле?

После замены неисправных элементов стартера приходит очередь его обратной сборки. При этом нужно соблюдать максимальную точность, так как малейшее несоответствие может привести к поломке пускового механизма. Сборка узла должна выполняться в такой последовательности:

Ремонт стартера – процедура не сложная, если придерживаться правильного порядка действий. Как правило, замена шнура стартера отнимет не более 20 минут. Главное – правильно расположить шкив и барабан по отношению друг к другу. В противном случае пусковой механизм работать не будет.

Как починить стартер на бензопиле

Причиной неисправности системы запуска бензопилы могут быть:

Диагностика

Диагностика системы запуска инструмента проводится следующим образом:

Смотрите » Как самостоятельно изготовить снегоход и другие самоделки из бензопилы Дружба

Замена шнура

Для того чтобы сделать замену шнура, потребуются следующие инструменты:

Замена пускового шнура выполняется следующим образом:

Ремонт пружины

Порядок действий при ремонте пружины системы запуска:

Как поставить пружину

Для того чтобы установить новую пружину, необходимо выполнить следующие действия:

Самостоятельная замена пускового шнура и пружины стартера бензопилы (триммера)

Для быстрого запуска любой бензопилы требуется стартер. При ускоренном прокручивании коленчатого вала инструмента происходит сжатие подаваемой в двигатель топливно-воздушной смеси и её последующее воспламенение. Поэтому нормальная работа стартера для бензопилы определяет работоспособность всего механизма.

Устройство стартера бензопилы

Практически все ведущие производители бензопил комплектуют свои изделиями стартерами схожего принципа действия. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые одинаково успешно подойдут как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под названные торговые марки. Некоторыми особенностями обладают лишь стартеры бензопил отечественного производства (Лесник, Урал и ряд других).

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу.

При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.

С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.

Облегчение запуска бензопилы реализуется следующими способами:

Ремонт стартера бензопилы

При частых запусках бензопилы некоторые детали стартера постоянно подвергаются динамическим нагрузкам. В результате может лопнуть тросик, выкрошиться несколько зубьев храповика, а вал – будет проворачиваться со значительно меньшей скоростью. Поэтому ревизия и даже ремонт стартера — операции, проводимые иногда несколько раз за сезон.

ЗАМЕНА ШНУРА

При его вытягивании происходит постоянное трение тросика о корпус стартера. Для замены разбирают корпус узла, и осторожно приподнимают храповой барабан таким образом, чтобы не допустить соскакивания со своих гнёзд возвратной пружины. Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика. После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается.

РЕМОНТ ПРУЖИНЫ

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Упругие свойства пружины не изменятся.

КАК ПОСТАВИТЬ ПРУЖИНУ НА СТАРТЕР БЕНЗОПИЛЫ?

Поместить пружину стартёра в нужный паз – дело нелёгкое даже для опытного пользователя. Вначале пружину следует скрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется за ограничительный выступ, а наружный при помощи отвёртки следует расположить напротив отверстия в замке. Петлю у внутреннего конца пружины отвёрткой совмещают с отверстием, после чего диск опускают. Вращением диска проверяют, стала ли на место собачка храпового механизма. Далее производится сборка самого храповика.

После установки пружины необходимо отрегулировать её натяжение. Для этого в паз на окружности вводится тросик, и вокруг него закручивается возвратная пружина. После устранения слабины лучше накрутить пружину на дополнительные несколько оборотов, чтобы гарантировать требуемый натяг детали.

Ремонт самого храпового механизма в домашних условиях выполнять не рекомендуется, поскольку многие операции потребуют использования станка с ЧПУ. Проще приобрести новый узел в специализированных магазинах.

Как сделать ремонт стартера бензопилы своими руками

Типичные поломки и ремонт стартера бензопилы

Появление различных неисправностей стартера приводит к отсутствии возможности завести бензопилу. К наиболее частым поломкам стартера относится:

Для устранения каждой из этих неисправностей своими руками потребуются определенные инструменты. При себе обязательно должен быть комплект отверток и запасной трос. Извлекать и осматривать стартер для бензопилы нужно в следующем порядке:

В результате осмотра вы можете обнаружить ряд типичных неисправностей. К ним относится:

В любом из случаев любая неисправная деталь должна быть полностью заменена новой запчастью.

Устройство стартера, принцип работы

Почти все производители при сборке бензопил используют стартер стандартной конструкции, который работает по простому принципу.

Когда оператор опускает ручку, шпицы и храповой механизм прекращают контактировать и вал останавливается.

Когда мощность топливной воспламеняемой смеси улучшается (используется премиальная или предварительно проводится настройка топливной системы), это положительно сказывается на мощности бензопилы. Тогда запустить инструмент можно несколькими рывками шнурка стартерного механизма. Чтобы добиться максимального барабанного ускорения (возвратный механизм) производители используют специализированную возвратную пружину, изготовленную из высококачественного металла, с хорошей упругостью.

Чтобы облегчить запуск агрегата, лидеры бытовой техники используют:

Все данные технологии упрощают легкий запуск стартерной системы, а также продлевают эксплуатацию данной детали, даже если бензопила активно используется оператором при низких температурах.

Бензопилы Штиль 180 – неисправности и ремонт

Простота устройства хозяйственной бензопилы Stihl MS 180 дает возможность ее владельцу устранить большинство неисправностей инструмента своими руками. Чтобы успешно выполнить ремонт модели, в первую очередь, нужно определить причины поломки. Алгоритм ремонта в каждом отдельном случае разный и зависит от типа неисправности.

Почему не заводиться бензопила Штиль 180?

Причина отсутствия запуска модели Stihl, в этом случае, заключается в заливании свечи зажигания.

Чтобы устранить неисправность, потребуется разобрать верхнюю часть инструмента и выкрутить свечу. Если на свече образовался толстый слой нагара, ее потребуется очистить и высушить. После этого чистая свеча может быть вкручена обратно.

Что делать, если заливает свечу на бензопиле Штиль 180?

При частой эксплуатации инструмента одна из его топливных трубок может быть оборвана, что приведет к попаданию горючего на свечу и другие детали пилы.

В случае обрыва топливной трубки или образования отверстия в ней, владельцу инструмента потребуется снять поврежденный шланг и заменить его новым. При этом место стыка нового шланга с заводским штуцером необходимо тщательно обработать герметиком.

Не поступает масло на цепь бензопилы Штиль 180

Одна из основных причин проблемы, при которой не подается масло – поломка насоса, подающего масло на пильную гарнитуру. Чтобы устранить неисправность, потребуется снять шину и цепь, а также демонтировать боковую защитную пластиковую крышку. После этого место под корпусом потребуется очистить и заменить насос.

Если не смазывается цепь, то причина поломки также может заключаться в обрыве одной или нескольких масляных трубок. В этом случае потребуется снять шланги и заменить их.

Бензопила Штиль 180 глохнет при нажатии на газ

В этом случае причину нужно искать в загрязненном воздушном или встроенном топливном фильтре. Со временем они приходят в негодность, так как на них скапливается грязь. Чтобы устранить неисправность, потребуется очистить или полностью заменить фильтрующие запчасти.

Еще одна причина этой поломки кроется в неправильно настроенном карбюраторе. Владельцу потребуется предварительно очистить узел от скопившейся пыли и остатков масла, а также настроить его, согласно указаниям производителя.

Пила Stihl 180 глохнет на холостом ходу – как решить проблему?

В этом случае причину внезапной поломки нужно искать в системе зажигания инструмента. Нередко при механических ударах зазор между маховиком и заводской катушкой зажигания нарушается, что приводит к поломке всей системы. В этом случае потребуется разобрать инструмент и проверить расстояние между элементами.

Чтобы отрегулировать зазор, нужно ослабить крепление маховика. После этого между маховиком и катушкой зажигания потребуется вставить шаблон, и начать вкручивать болты обратно. Как только маховик соприкоснется с шаблоном, вкручивание болтов нужно прекратить.

Бензопила Stihl MS 180 плохо заводиться на холодную

Вначале нужно убедиться в том, что свеча зажигания не залита горючим. Если на ней образовался толстый слой нагара, значит, потребуется осмотреть топливную систему. Она могла потерять свою герметичность в результате обрыва шланга или поломки топливного насоса.

Если со свечей все в порядке, значит, потребуется проверить воздушный фильтр. В результате интенсивной эксплуатации бензопилы он мог засориться или прийти в негодность. В этом случае поможет очистка фильтра или его замена.

Третий элемент, который мог выйти из строя – это одно или несколько компрессионных колец. Они не поддаются восстановлению, поэтому их потребуется заменить.

Устройство бензопилы – конструкция современного инструмента

Каждая бензопила состоит из ряда важных механизмов.

В их перечень входит:

В устройство каждой модели для сада или леса также входят органы управления. Они представлены рычагом газа, кнопкой регулировки положения дроссельной заслонки, включателем инерционного тормоза и кнопкой включения зажигания.

Как затянуть пружину стартера бензопилой

Бензопилой стартер. Научитесь ремонтировать себя

Для быстрого запуска любой бензопилы требуется стартер. Когда коленчатый вал инструмента ускоряется, топливно-воздушная смесь, подаваемая в двигатель, сжимается, а не его дальнейшее воспламенение. Как заменить пружину. Детали замены бензопилы на стартер собак, как затянуть. Поэтому нормальная работа стартера для бензопилы определяет эффективность всего механизма.

Устройство стартера бензопилы

Принцип работы стартера для бензопилы заключается в следующем. Ручка вставляется в паз корпуса, через который проходит кабель. Принцип работы стартера для бензопилы заключается в том, как поставить пружину на стартер. Если ручка резко поднята, трос вытягивается и расчесывает храповой барабан, который передает движение на барабан с прорезями, предусмотренными на валу. При этом коленчатый вал совершает несколько оборотов, и рабочая смесь в пространстве между поршнями не сжимается головкой цилиндров. Соответственно, когда ручка опущена, контакт между храповым механизмом не теряется шпильками, вал не прекращается.

По мере увеличения объема двигателя увеличивается количество ненужной топливовоздушной смеси, необходимой для ее последующего зажигания, поэтому увеличивается количество рывков пускового кабеля для пил большой мощности. Поэтому, чтобы ускорить возврат барабана, используются пружины принудительного возврата, изготовленные из сталей с высокими упругими свойствами.

Упрощение запуска бензопилы осуществляется следующими способами:

Ремонт бензопилы, стартер

При частых пусках бензопилы постоянно подвергаются динамическим нагрузкам со стороны бензопилы. В результате кабель может лопнуть, несколько зубцов трещотки раскрошатся, и вал вернется с гораздо меньшей скоростью. Поэтому проверка и даже ремонт стартера. это операции, которые иногда выполняются несколько раз в течение сезона.

Замена шнура

При вытягивании происходит постоянное трение кабеля вокруг корпуса стартера

Чтобы заменить сборку, сборку разбирают и храповой барабан осторожно поднимается, чтобы пружина не выскочила из гнезд. Лучше всего выполнять эту работу вместе: помощник блокирует пружину, а кабель заменяется

Как натянуть пружину ударного стартера на бензопилу, ремонтируя стартер бензопилы. После прикрепления троса к рукоятке и канавкам барабана трос наматывается на ролик и корпус собирается.

Весенний ремонт

Если материал пружины плохой, пружина лопнет (обычно в месте крепления к барабану, где образуется петля). В этом случае нет необходимости заменять пружину. Достаточно тщательно очистить поверхность от грязи и следов смазки, тщательно отшлифовать место разрушения, а затем отпустить пружину при температуре 600. 650 ° C (пружинная сталь должна стать малиновой). Нужно медленно охлаждать пружину, но при 100

150 ° С уже можно осторожно повернуть ее конец в виде ограничивающего выступа на внутренней поверхности барабана (сталь приобретает необходимую пластичность) и поставить это на месте. Легкий ремонт бензопилы, ремонт бензопилы стартера, как правильно затянуть клапан

Эластичные свойства пружины не изменятся.

Как поставить пружину на бензопилу стартера?

Вставить пружину стартера в желаемую канавку непросто даже для опытного пользователя. Сначала пружина должна быть перекручена до прежнего диаметра и вставлена ​​в ступицу барабана. Внешний конец пружины закреплен ограничительным выступом, а внешний конец должен быть расположен напротив отверстия в замке с помощью отвертки. Шарнир на внутреннем конце пружины совмещен с отверткой и диск опущен. Вращение диска проверяет, установлен ли храповой механизм. Далее идет сама погремушка.

После установки пружины отрегулируйте пружину. Как затянуть пружину стартера, затянуть пружину. Ручка стартера как. Для этого в паз по кругу вставляется трос, а вокруг него крутится возвратная пружина. После снятия конуса лучше намотать пружину еще на несколько оборотов, чтобы обеспечить требуемую герметичность заготовки.

Ремонт стартера бензопилы

При частых запусках бензопилы некоторые детали стартера постоянно подвергаются динамическим нагрузкам. В результате может лопнуть тросик, выкрошиться несколько зубьев храповика, а вал – будет проворачиваться со значительно меньшей скоростью. Поэтому ревизия и даже ремонт стартера — операции, проводимые иногда несколько раз за сезон.

Замена шнура

При его вытягивании происходит постоянное трение тросика о корпус стартера

Для замены разбирают корпус узла, и осторожно приподнимают храповой барабан таким образом, чтобы не допустить соскакивания со своих гнёзд возвратной пружины. Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика

После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается.

Ремонт пружины

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Упругие свойства пружины не изменятся.

Как поставить пружину на стартер бензопилы?

Поместить пружину стартёра в нужный паз – дело нелёгкое даже для опытного пользователя. Вначале пружину следует скрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется за ограничительный выступ, а наружный при помощи отвёртки следует расположить напротив отверстия в замке. Петлю у внутреннего конца пружины отвёрткой совмещают с отверстием, после чего диск опускают. Вращением диска проверяют, стала ли на место собачка храпового механизма. Далее производится сборка самого храповика.

После установки пружины необходимо отрегулировать её натяжение. Для этого в паз на окружности вводится тросик, и вокруг него закручивается возвратная пружина. После устранения слабины лучше накрутить пружину на дополнительные несколько оборотов, чтобы гарантировать требуемый натяг детали.

Ремонт самого храпового механизма в домашних условиях выполнять не рекомендуется, поскольку многие операции потребуют использования станка с ЧПУ. Проще приобрести новый узел в специализированных магазинах.

Устройство и принцип работы стартера бензопилы

Большинство известных производителей бензопил оборудуют свою продукцию стартерами, работающими практически по одинаковому принципу. Его суть состоит в следующем: в пазе корпуса пилы расположена ручка, сквозь которую пропущен шнур. При резком поднимании ручки вытягивается и шнур, что приводит в зацепление барабан, который находится в храповом механизме. Посредством этого в действие приводится барабан со шпицами, который располагается на валу. Во время этого коленчатый вал делает пару оборотов, что приводит к сжатию топливной смеси, которая в этот момент находится между головкой цилиндра и поршнем. При опускании ручки, наоборот, храповик и шпицы теряют свой контакт, что приводит к остановке вала.

При увеличении мощности бензопилы повышается количество топливной смеси, которая при запуске бензопилы должна воспламеняться. В таком случае для запуска двигателя необходимо увеличить количество рывков шнура стартера. Для ускорения возврата барабанного механизма производителями используется специальная стальная возвратная пружина стартера, обладающая отличной упругостью. Для облегчения запуска бензопилы ведущие бренды используют и другие методы:

Применение одной из этих технологий существенно облегчает запуск и продлевает сроки эксплуатации стартера, что особенно хорошо заметно при низких температурах.

Основные неисправности стартера триммера

Определить причину поломки запускающего устройства несложно. Основных вариантов несколько:

Указанные детали показаны на фотографии ниже.

Может случиться так, что стартерный механизм будет случайно разбит. Последствия получатся плачевными, если оборванная веревка намотается вокруг маховика работающего ДВС: тогда пружина лопнет, шкив сорвет. Но такие случаи, когда требуется полная замена стартерного узла, происходят крайне редко. В большинстве случаев, чтобы починить механизм, достаточно поставить новую пружину или заменить шнур.

Типичные неисправности

При соблюдении правил эксплуатации и аккуратном использовании бензопила может прослужить владельцу долгие годы. Однако мелкие неисправности и неполадки все же возникают. Среди наиболее частых поломок проблемы в системе зажигания и неполадки стартера.

К наиболее распространенным поломкам инструмента можно отнести следующие:

Кроме того, необходимо производить визуальный осмотр бензопилы перед началом выполнения работ и предупредительные мероприятия. К ним относят смазку цепи, контроль количества топливной смеси, а также наличие требуемого количества масла.

Свечу зажигания выкручивают для проверки ее состояния.

Каждая из неисправностей устраняется по своей технологии. Так, например, ремонт топливной системы бензопилы следует начинать с осмотра соответствующего фильтра. После этого проверяют правильность регулирования карбюратора, которое осуществляется при помощи винтов. Зазоры должны быть выставлены в строгом соответствии с инструкцией производителя, которая должна прилагаться в комплекте с бензопилой.

Зазоры должны быть выставлены в строгом соответствии с инструкцией производителя, которая должна прилагаться в комплекте с бензопилой. К ремонту системы зажигания относят осмотры свечей. При обнаружении сильного нагара, изменении зазора или других видимых повреждений данный элемент должен быть заменен.

Как заменить пружину стартера бензопилы?

Для того чтобы заменить старую пружину в разобранном стартере необходимо действовать в следующем порядке:

Прежде, чем установить пружину стартера бензопилы, потребуется извлечь обойму механизма – делать это следует крайне аккуратно, чтобы не сломать деталь; Затем необходимо посмотреть внутрь обоймы – в ней вы увидите пружину, обмотанную вокруг С-образного элемента. Чтобы вытащить пружину, зафиксируйте верхнюю ее часть пальцем и немного оттяните в сторону ручку стартера; После извлечения старой пружины необходимо намотать новую деталь

При этом старайтесь избежать перегибов и перекручивания нового пружинного элемента; Чтобы собрать пружину стартера бензопилы потребуется действовать максимально осторожно, иначе одно неверное движение может привести к разматыванию запчасти; После того, как вам удалось полностью вставить пружину в стартер, необходимо осторожно зафиксировать обойму

Неисправность неопределенной категории

В ряде случаев владельцам бензопил приходится решать более сложные задачи для полноценного восстановления функциональности своего режущего инструмента.

Бензопила не развивает полной мощности

Помимо рассмотренной выше проблемы с недостатком поступления в цилиндр бензина или воздуха, причина слабой мощности может заключаться в забитом глушителе.

Разгерметизация карбюратора и засор форсунки

Со временем винты, закрепляющие крышку карбюратора, могут ослабнуть или прокладки прийти в негодность. Забившийся фильтр или его неквалифицированная замена могут привести к образованию засора форсунок. Все это также негативно сказывается на работе бензопилы и сокращает срок эксплуатации.

Бензопила не держит холостые обороты

Нередко случается, когда после длительной транспортировки и постоянного использования бензопила отказывается ровно работать на холостом ходу. Как правило, это проблема устраняется регулировкой карбюратора.

О том, как правильно отладить работу карбюратора вы сможете узнать из данного видео:

Если карбюратор отстроен как часы, то необходимо проверить:

Бензопила теряет мощность под нагрузкой

Если в процессе работы мощность пилы куда-то пропала, то проблему следует искать в следующих местах:

Виды бензиновых пил

В зависимости от типа использования и соответственно технических характеристик, которыми обладают различные модели бензопил, они квалифицируются следующим образом:

Бытовые – предназначены для не продолжительной работы и выполнения не сложных операций. Обладают не большим весом, компактными размерами, удобны в обслуживании и эксплуатации. Продолжительность использования подобного инструмента – до 1,0 часа в день.

Полупрофессиональные – используются в различных областях строительства, в разных сферах жизнедеятельности человека. Являются универсальным типом данного вида инструмента. Продолжительность использования – до 10,0 часов в день.

Профессиональные – используются при промышленных объемах производства пиломатериалов, продолжительных режимах использования (до 16,0 часов в день) в круглогодичном цикле эксплуатации.

Как сделать ремонт стартера бензопилы своими руками: кратко и понятно

Стартер – это один из самых важных механизмов в устройстве любой современной бензопилы. Именно от него зависит запуск двигателя инструмента при любых погодных условиях. Стартер для бензопилы выделяется простой конструкцией, его легко обслуживать и ремонтировать своими руками. Однако, чтобы устранить поломку, нужно сначала найти ее причину. Для этого чаще всего требуется полностью разобрать штатный механизм.

Устройство стартера бензопилы

Практически все ведущие производители бензопил комплектуют свои изделиями стартерами схожего принципа действия. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые одинаково успешно подойдут как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под названные торговые марки. Некоторыми особенностями обладают лишь стартеры бензопил отечественного производства (Лесник, Урал и ряд других).

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.

С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.

Облегчение запуска бензопилы реализуется следующими способами:

Диагностика стартера бензопилы

Ввиду длительной эксплуатации бензопилы механизм запуска приходит в негодность. После одного или нескольких рывков при натяжении веревки стартера не происходит проворачивание коленчатого вала. Данная проблема может обуславливаться следующими причинами:

Перед началом работ по диагностике и ремонту механизма запуска необходимо подготовить необходимые инструменты и принадлежности, которые позволят существенно сократить время на операции. К таковым можно отнести:

Пружина стартера бензопилы

На первом этапе ремонта стартера бензопилы необходимо выявить характер неполадки. Для этого снимаем боковую крышку со стороны механизма пуска, открутив при этом всего несколько винтов. В зависимости от производителя для этой операции понадобиться специализированная или обычная слесарная отвертка.

Далее производим осмотр внутренней стороны защитного кожуха. При отсутствии трещин и сколов пластика приступаем непосредственно к диагностике узла запуска. Откручиваем центральный болт стартера и демонтируем пружину. На ее поверхности не должно наблюдаться трещин и порывов. Подобрать самостоятельно аналогичную по усилию и количеству витков пружину проблематично, потому потребуется помощь специализированных центров.

После снятия зажима и пружины стартера бензопилы для демонтажа оказывается доступен шкив с намотанным шнуром. Целостность веревки указывает на то, что необходимо тщательно пересмотреть каждую из деталей механизма запуска.

Как отремонтировать стартер бензопилы своими руками

Ремонт стартера бензопилы Partner / Обрыв пускового шнура

Оборванный шнур

Представлен ремонт стартера бензопилы после обрыва пускового шнура. Без пускового шнура бензопила становится полностью нерабочей, другого способа запустить инструмент не существует. Ремонт расмотрен на примере бензопилы Partner P350S, хитрый надежный запуск этой пилы требует минимум 4-5 раз дернуть пусковой шнур, чтобы пила заработала, поэтому, наверное, и первая неисправность была в обрыве шнура. Шнур рвется не сразу, сначала обрывается защитный чулок нитей шнура и мешает запуску пилы. Лучше не дожидаться обрыва всех нитей и починить шнур заранее. Изобретать ничего не надо, ремонт не должен вызвать трудностей, но точное соблюдение условий сборки обязательно. Пошагавая инструкция со схемой действий с фото и видео приведена ниже.

1. Откручиваем три винта крепления крышки стартера. Идущий в комплекте свечной ключ с прямой отверткой подойдет для этого процесса, но для ускорения работы лучше применить нормальный инструмент.

2. Снимаем стартер. Бензопила оборудована механизмом плавного пуска, он находится выше катушки со шнуром.

3. Откручиваем винт крепления механизма плавного пуска и катушки стартера. Осторожно не потеряйте шайбу!

Стартер снят Откручиваем винт Винт откручен

4. Извлекаем механизм плавного пуска.

5. Извлекаем катушку намотки шнура.

Механизм плавного пуска Катушка стартера Катушка снята

6. Готовим подходящий по диаметру шнур длиной 1,2-1,3 метра. Для ремонта использована капроновая бельевая веревка :).

7. Оплавляем концы веревки на огне, чтобы не распускалась.

8. Завязывам на одном конце сложный узел. Узел необходим большим по диаметру, но при установки на катушку не должен выступать наружу.

9. Заправляем шнур в отверстие катушки. Шнур не наматываем!

10. Вставляем катушку на место. Здесь может быть совершена ошибка при монтаже. У катушки два шлица, в один из которых должен попасть зацеп спиральной пружины. Установите катушку так, чтобы она плотно встала на свое место, а зацеп попал в шлиц. Проверяется поворачиванием катушки по часовой стрелке с определением возникновения возвратного усилия.

Узел на шнуре Шнур закреплен Выступ пружины

11. Устанавливаем механизм плавного пуска. Выступ механизма должен встать в выемку катушки.

12. Прикручиваем фиксирующий винт с шайбой.

13. Заправляем второй конец шнура в выпускное отверстие.

Установка механизма плавного пуска Винт прикручен Шнур выпущен наружу

14. Заправляем шнур в пусковую ручку. Завязываем на конце веревки большой узел. При маленьком узле есть вероятность проскальзывания веревки и весь шнур замотается в стартер и чтобы его достать стартер надо будет опять снимать. Проверяем надежность узла. Смотри фото.

Шнур в ручке запуска Фиксирующий узел Ручка на шнуре Закручиваем спираль

15. Самый важный момент! Выпускаем петлю шнура внутрь стартера и начинаем вращать механизм стартера по часовой стрелке не наматывая шнур! Для данной пилы надо сделать минимум пять оборотов. Фиксируем катушку рукой. Вягиваем петлю за ручку наружу. Придерживая шнур и механизм позволяем намотать шнур на катушку. Смотри видео.

16. Проверяем работу механизма.

17. Устанавливаем стартер на место и прикручиваем его тремя винтами. Ремонт произведен.

Обновленный стартер

Ремонт оборванного или поврежденного шнура при использовании пошаговой инструкции займет 15 минут, что значительно быстрее и дешевле, чем обращение в сервис центр.

Если инструкция вам помогла сообщите об этом в комментариях.

Как поставить пружину на стартер бензопилы?

Поместить пружину в соответствующий паз – это довольно сложная задача. В первую очередь деталь потребуется скрутить, вернув ее к прежним размерам. После этого ее нужно вставить в полость штатной ступицы барабана. Чтобы заправить пружину в стартер бензопилы, нужно действовать в таком порядке:

Чтобы намотать пружину на стартер бензопилы, нужно учитывать все имеющиеся отверстия и выемки. После монтажа потребуется натянуть пружину. Как только слабина будет устранена, пружину останется накрутить на несколько оборотов – это нужно для поддержки требуемого натяжения установленной детали.

Типичные поломки и ремонт стартера бензопилы

Прежде чем осуществлять ремонт, необходимо выяснить причины поломки. Так как изделие постоянно подвергается динамическим и прочим видам нагрузок, то не исключается его выход из строя. Частыми причинами поломок стартера становятся: разрыв тросика, истирание или выкрашивание нескольких шлицов храпового барабана, повреждение пружины, трещина шкива и прочие. Чтобы определить, почему пила не заводится, понадобится провести соответствующую ревизию стартерного механизма. Рассмотрим основные виды неисправностей, а также выясним, как правильно ремонтировать изделие.

Замена шнура

Шнур стартера представляет собой прочную веревку, которая достаточно прочна к изнашиванию, но даже ее технические свойства не спасают ее от повреждения. Веревка при каждом запуске инструмента трется о корпус крышки стартера, что приводит к постепенному ее перетиранию и износу.

Если же произошло перетирание шнура, то для его замены потребуется разобрать корпус данного узла. После снятия крышки, необходимо выполнить приподнимание барабана, но только таким образом, чтобы он не соскочил из своих посадочных мест. Рекомендуется такую работу осуществлять вместе с напарником, который будет фиксировать пружину, а вы займетесь заменой троса. Остатки старого троса следует удалить, после чего закрепить новое изделие в ручке и в пазу барабана. После этого тросик следует намотать на валик, и в завершении собрать корпус.

Важно знать! Перед тем, как зафиксировать тросик в рукоятке, следует пропустить его через соответствующее отверстие в крышке стартера.

Как заменить пружину стартера бензопилы

Если наблюдается повреждение пружины, что часто бывает на китайских инструментах, то отремонтировать механизм можно только путем ее замены. Но если ее повреждение произошло в месте присоединения, то есть лопнуло ушко, тогда ее можно отремонтировать.

Ремонт пружинки представляет собой нагревание места разрушения до 600 градусов, после чего медленно проводить ее остывание до 100 градусов, при которых выполнить заворачивание конца по форме обломка. Таким образом, удастся избежать потери упругости изделия, что позволит продлить срок ее службы. Хотя большинство специалистов попросту выполняют замену изделия на новое.

Процесс замены пружины осуществляется в следующей последовательности:

Подробный процесс замены пружины рассмотрен на видео:

Замена собачек маховика

Если необходимо выполнить замену собачек или ответок маховика, то сделать это также не сложно. Для этого потребуется демонтировать маховик, после чего снять собачки. Устанавливать новые собачки следует исключительно такие, которые были изначально (пластик или металл). Это очень важно, так как замена пластиковых собачек на металлические, приведет к ускоренному износу маховика. Подробности замены собачек стартера бензопилы рассматриваются на видео ниже.

В заключение важно отметить, что для проведения ремонта стартера бензопилы не нужно иметь особые навыки или опыт. Все работы можно выполнить самостоятельно, если отнестись к процессу ремонта со всей ответственностью. Своевременное проведение профилактических работ бензопилы позволит избежать возникновения поломок при выполнении работ в полевых условиях.

Советы от профессионалов

Для точной ориентации отверстий в корпусе и канала фиксации веревки, возможно, потребуется сделать 2-3 оборота.

Советы по ремонту стартера бензопилы

С целью исключения выскальзывания шнура из шкива необходимо завязать узел, по диаметру превышающий отверстие в корпусе. При отсутствии износа (повреждений) пружины, ее устанавливают первой при сборке стартера бензопилы. Поверх нее монтируется шкив и зажим стартера, не допускающий перекос механизма во время вращения.

Как оказывается, ремонт стартера бензопилы своими руками не требуется особых навыков и инструмента. Однако к восстановлению механизма пуска необходимо подходить ответственно и время от времени производить профилактические осмотры.
