Как собрать леса строительные металлические из труб

Изготавливаем строительные леса из дерева или трубы своими руками

Рост человека меньше высоты дома, поэтому выполнить кладку стен или отделку фасада без лесов или подмостей невозможно. Эти конструкции позволяют безопасно вести работы на высоте и дают возможность всегда иметь под рукой запас расходных материалов.

У строителей есть собственная терминология, используемая для обозначения подобных приспособлений.

Лесами они называют сооружения достаточно протяженные и высокие. Подмостями «козликами» обычно именуют невысокие переносные столы, на которых могут разместиться не более двух человек.

Если вам предстоит кладка стен, утепление, ремонт или отделка фасада, то заранее подумайте о том, какие леса или подмости потребуются для работы. Мы со своей стороны расскажем о том, как сделать строительные леса своими руками прочными и устойчивыми, сэкономив немалые деньги на их аренде.

Варианты конструкций строительных лесов

Несмотря на большое разнообразие видов строительных лесов, их конструкции содержат одинаковые по назначению элементы:

Материалом для сборки подмостей и лесов традиционно служит древесина или металл. Деревянная конструкция дешевле стальной, но выдерживает не более двух-трех повторных сборок. После этого она годится только на дрова.

Строительные леса из металла в несколько раз дороже деревянных, но не имеют ограничений по количеству циклов использования. Они легко демонтируются и переносятся на новое место. Их конструкция позволяет по ходу работы наращивать дополнительные ярусы, увеличивая рабочую высоту.

Если в ваши планы входит строительство нескольких жилых зданий и хозпостроек, то лучше сделать самодельные леса из профильного металла. Если же высотные работы будут вестись только один раз и на одном объекте, то выгоднее собрать конструкцию из брусьев и досок.

Особенности изготовления деревянных и металлических лесов своими руками

Перед началом заготовки деталей для сборки, следует сделать схематический чертеж и проставить на нем основные размеры конструкции.

Фантазировать здесь не нужно, поскольку строительной практикой уже определены оптимальные габариты лесов:

Эргономикой установлено, что максимальная производительность достигается в том случае, когда руки строителя во время работы находятся на 30-40 см ниже уровня груди. Поэтому перемычки для установки первого настила нужно разместить на высоте 40-50 см от уровня земли. Это избавит вас от необходимости сколачивать низкие строительные подмости.

Крепления под настил второго уровня лучше предусмотреть на высоте 180-200 см. Третий настил ставится на уровне 360-400 см.

Если вы решили сделать конструкцию из досок, то заранее купите следующий набор пиломатериалов и крепежа:

Выбирая между гвоздями и саморезами, следует помнить о том, что гвозди труднее вынимать при разборке лесов. Саморезы, напротив, быстро выкручиваются из древесины шуруповертом. Однако, они хуже гвоздей работают на излом, поскольку изготовлены из хрупкой каленой стали. Поэтому для изготовления небольших лесов можно порекомендовать использование гвоздей, а для протяженных и высоких конструкций – саморезы.

Строительные леса из досок собирают в таком порядке:

Если есть необходимость в установке двух и более секций деревянных лесов, то между собой их можно связать широкими отрезками досок, набив их на соседние стойки. Для того, чтобы гвозди не раскололи короткие доски, просверлите в них отверстия перед забивкой.

Строительные леса из профильной трубы по своей конструкции схожи с деревянными. Разница между ними заключается в использовании переходников. Их применяют для наращивания «этажности» металлической конструкции.

Набор заготовок для сборки одной секции включает следующие элементы:

Сборка одноуровневой секции металлических лесов состоит из нескольких операций:

Полезный совет: для исключения продольного смещения настила к его нижней части в месте контакта с перемычками нужно прикрутить стальные уголки 30х30 мм.

Диагональные стяжки нужно крепить на одной боковине лесов, а горизонтальные на другой, чтобы при сборке они не мешали друг другу.

Если монтаж строительных лесов выполняется с наращиванием секции третьего яруса (4,5 метра), то в ее стойках нужно сделать отверстия для крепления профильной трубы упорного укоса, предохраняющего конструкцию от падения.

В нижней и верхней части стоек каждой секции необходимо просверлить отверстия под болтовые соединения с другими секциями (при наращивании строительных лесов в длину).

Строительные подмости — ТРАНСФОРМЕР | Строительные леса из профильной трубы | ЦЕНА

Возникла задача по прокладке электрики по потолку. Со стремянки вообще не вариант, она китайская из пластилина и вообще фигня полная. И сверлить потолок то еще занятие…

PS. Все самоделки и приспобы дублирую у себя в блоге, т.к. изначально для разных сообществ темы.

PSS. Посчитал себестоимость. Па метражу 20*40 — 7.5 метров = 945 руб.; 20*20 — 9 метров = 693 руб.; 15*15 — 5.5 метра = 297 руб. Итого на железо ушло почти 2к + краска, кусок цепи и пара болтов. Заглушки халявные все.

В итоге решил сделать подмости или по простому строительные леса. На самом деле эта мысль еще несколько месяцев назад меня посетила, когда я боковую стену гаража зашивал профлистом. Но там строительные леса были из блоков, а когда их сложил, то просто с деревянной лестницы пытался достать.

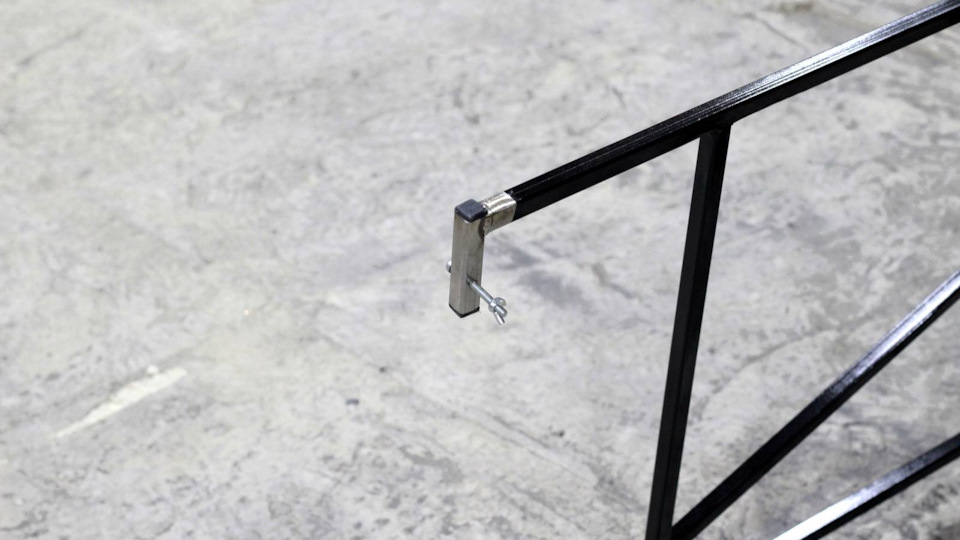

В общем и целом, сварил из профильной трубы 20*40. Перекладины — профильная труба 20*20. Боковая рама из 15*15. Конструкция простая, однако ушло много времени на сварку.

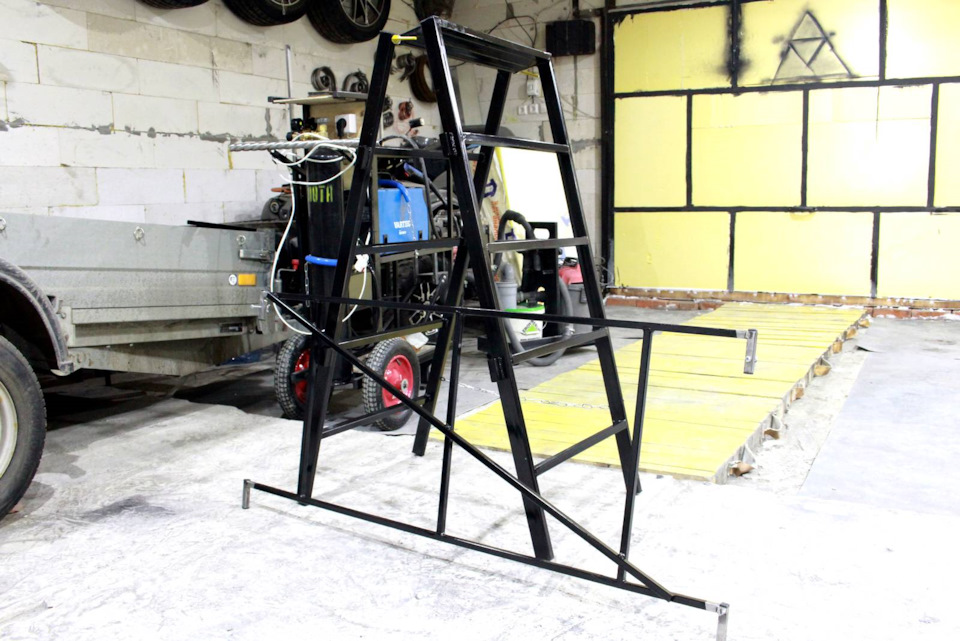

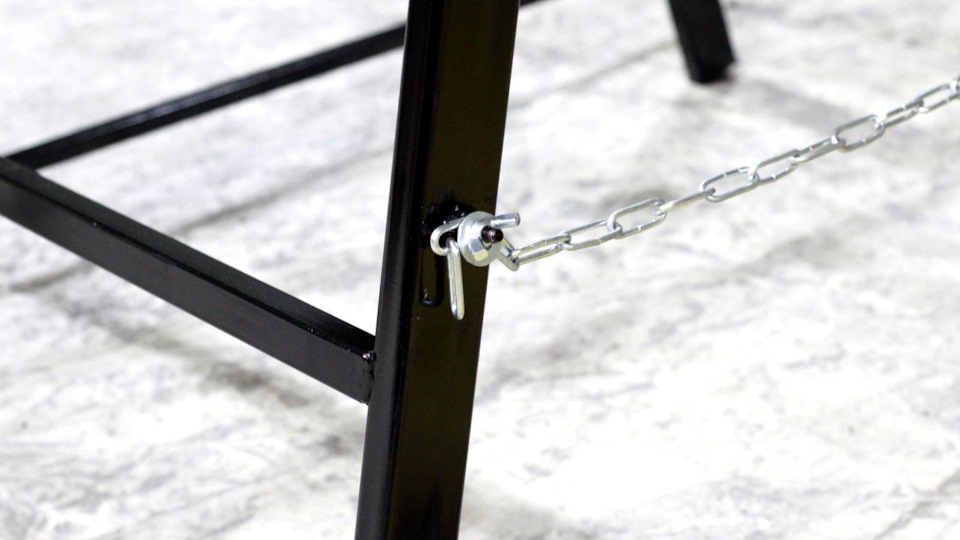

Затем пошел чуть дальше и сделал из боковинок разборную стремянку. Вот эта стремянка уже устойчивая и не сильно тяжелее заводской.

В общем, офигенная конструкция вышла, я уже успел попользоваться. Все уже на объекте, теперь жду новый перфоратор, а то сверлить ударной дрелью плиты перекрытия очень трудно… даже с подмостей))))

Метки: леса самодельные, леса своими руками, самодельные леса, строительные леса, строительные леса своими руками, рамные леса

Комментарии 41

Одна секция вышки туры = затраты на ЭТО.

Может стоит ценить время?
Проводить с близкими или в мини-путешествия?

Само собой) а ремонт сам сделает себя) и деньги сами себя заработают

Вопрос в другом, сколько стоит ваше рабочее время)

Лучше делать то, что нужно, не отвлекаясь на побочную требуху.

ну я так и поступил, сделал что мне надо за один вечер)) потом пришел и сделал модернизацию, какую было нужно)) А то тут все с серьезными щами начинают рассужадать, советы давать левые… Какой смысл? ведь уже все сделано и эта статья постфактум

А стоило так изголяться, чтобы изобрести велосипед?
Два года назад взяли несколько лестниц трансформеров в леруа (самую дешевую) — leroymerlin.ru/product/le…cii-po-3-stupeni-11689747

Два года ежедневной эксплуатации, как лестница, леса (два человека по +-90/100кг.), верстак, станина под торцовку. И ей всё фиолетово, и под дождём, и в снегу, и в грязи.
Промыл на самомое вместе с сапогами, и чистенькую убрал в багажник.

Вы видать редко ей пользуетесь.
День по такой стремянке полазишь, на следующий день не залезешь ибо ноги от ступенек болеть пару дней будут.
Лестница не плохая, особенно в режиме «тура» если кусок фанеры ещё сверху кинуть. Ну или куда-то что-то разово залезть.
А на монтаж нужны стремянки с широкими ступенями, чтоб стоят было удобно.

Как изготовить строительные леса из труб своими руками

Строительные леса представляют собой конструкцию из каркаса, лестниц, настилов и откосов, которая предназначена на работ на определенной высоте. Соорудить подмостки можно самостоятельно. Наиболее популярным вариантом являются строительные леса из профильных труб. Как собрать сооружение и что потребуется для его изготовления? Ответы далее.

Подмостки для работ на высоте из профильных труб

Разновидности подмостков

Прежде чем приступать к изготовлению строительных лесов своими руками, необходимо выяснить, какие виды подмостков существуют, и подобрать наиболее оптимальный вариант конструкции.

Подмостки из отдельных металлических рам

Подмостки с клиновым способом соединения каркаса

Узел соединения каркаса для штыревых лесов

Подмости с хомутовым способом соединения

Инструкция по изготовлению

Как сделать леса из профильной трубы? Работа выполняется в следующем порядке:

Что входит в чертеж

Начальный этап сооружения подмостков заключается в разработке чертежа и определении размеров конструкции, чертеж позволяет правильно определить количество необходимых для изготовления материалов.

Чертежи строительных лесов можно разработать самостоятельно или найти в интернете. На эскизе должны быть указаны:

Схема строительных лесов для изготовления

Подготовительный этап

Чтобы соорудить самодельные леса, потребуются:

Трубы для изготовления строительных лесов

Из инструментов потребуются:

Сборка и установка

Как сделать леса самому? После подготовки необходимых материалов и инструментов требуется подготовить участок земли, на котором будет произведена установка конструкции.

Земля равняется в горизонт и тщательно утрамбовывается.

Схема установки подкладок

Далее работа выполняется в следующем порядке:

Изготовление переходников для увеличения высоты подмостков

Рамы-основания для строительных лесов

Установка и соединение рам с диагональными распорками

Процесс самостоятельного изготовления строительных лесов без сварки представлен на видео.

Для продления срока службы изготовленные строительные подмостки рекомендуется покрасить. В случае использования дерева для сооружения настила проводится предварительная защитная пропитка древесины.

Как сделать строительные леса из профиля — чертежи и инструкция

В строительстве или ремонтных работах, проводимых на высоте, без строительных лесов не обойтись. Приспособление для строительных работ можно арендовать на время работы, но это недешево, особенно при продолжительных ремонтных проектах. Рассчитав необходимую высоту и конфигурацию, строительные леса можно сконструировать самостоятельно.

Конструкция лесов и материалы для сооружения

Предназначение строительных лесов — возможность доставки на высоту стройматериалов и безопасность пребывания там строителей во время работ. Для этого конструкция должна быть устойчивой, прочной, с механизмом подъема, спуска и защиты. Лучше всего для сооружения лесов подходит дерево или металл.

Строительные леса состоят из нескольких элементов:

Виды и эксплуатационные особенности

Несмотря на внешнюю простоту конструкции, строительные леса могут собираться разным способом, используя различные технологии крепления.

Разные виды строительных лесов имеют свои функциональные особенности:

Виды строительных лесов

Обратите внимание! Выбор того или иного типа строительных лесов зависит от вида запланированных работ, архитектурных особенностей здания, возможных финансовых затрат и требуемых сроков.

Самостоятельная сборка лесов из профильной трубы

Зачастую затраты на доставку и оплату готовых лесов слишком высоки, поэтому строители сооружают их самостоятельно на месте строительства.

В частном строительстве обычно используют самодельные леса из металлопрофиля рамного типа. Соорудить леса несложно, имея необходимый набор инструментов и материалов.

Обратите внимание! Самодельные леса из металлопрофиля просто демонтировать после использования и удобно хранить, они занимают немного места. Также их выгодно давать в аренду.

Что для этого понадобится

Конструкция состоит из блоков (секций), количество которых определяется по высоте и ширине здания.

Обычно одна секция имеет размеры 1,5 /1,0 /1,65 — 2,0 м.

Для сооружения рамных лесов из профильной трубы нам потребуется:

Алгоритм действий

Перед началом монтажа следует тщательно подготовить грунт в месте установки. Место для монтажа нужно тщательно утрамбовать, землю разровнять. В дождливое время желательно сделать водоотвод. Малейший сдвиг или оседание приведут к неустойчивости всей конструкции, что может стать причиной несчастного случая.

Обратите внимание! Иногда для большей надежности и перестраховки под опоры подстилают деревянные подкладки.

Последовательность работ следующая:

Обратите внимание! После сборки секции обязательно нужно проверить перпендикулярность верхних перекладин с помощью уровня. Даже малейший перекос сделает сооружение неустойчивым, и на лесах будет невозможно стоять.

Увеличивать высоту и длину лесов можно, соединяя новые секции между собой с помощью переходников.

Сооружение настила

Настил сбивают из досок двумя способами: укладывая их поперек или в длину:

Обратите внимание! Для того чтобы настил не двигался в процессе эксплуатации, его нужно дополнительно скрепить металлическим профилем П-образной формы.

Профиль вырезают по ширине настила и крепят саморезами в местах расположения горизонтальных распорок. Таким образом, профильные отрезки как бы надеваются сверху на трубы и не дают настилу сдвигаться.

Покраска

Чтобы самодельные металлические леса служили долго, не подвергаясь коррозии, их нужно покрасить традиционным способом.

Это важно! Деревянный настил перед покраской лучше обработать антисептическим средством, все металлические элементы хорошо ошкурить, прогрунтовать, и только затем наложить слой краски, дать ей высохнуть, и покрыть профильную трубу вторым слоем.

Монтаж строительных лесов по шагам

Материал для изготовления

При изготовлении лесов используют:

Конструкция из древесины намного дешевле металлической, но использовать её можно только при двух, трёх сборок. В дальнейшем она пригодна только на «выброс».

Леса, изготовленные из металлических труб, хоть и значительно дороже деревянных, зато не ограничены в использовании. Их легко демонтировать и переносить по мере надобности. Кроме того, леса из труб можно наращивать по высоте, дополняя ярусы.

Сборка конструкции

Процесс сооружения лесов из металла начинается с выполнения следующих действий:

После снятия со сборочного щита и переворота на 90 градусов леса конструкция снова крепится к листу OSB. Края труб, которые будут использоваться для диагональных распорок, расплющиваются и подготавливаются для соединения путём просверливания в них отверстий. Стяжки строительных лесов скрепляются друг с другом посередине и накладываются на стойки, а затем фиксируются болтами и гайками.

На следующем этапе сборки на перилах и опорах сверлят отверстия под крепёж и приваривают пластины-подпятники к трубам. Собранная конструкция устанавливается в вертикальное положение, а в нижние концы труб вводятся подпятники. На горизонтальные перемычки выполняется укладка деревянных подмостей, которые желательно дополнительно закрепить стальными уголками.

При креплении стяжек рекомендуется устанавливать горизонтальные и диагональные элементы на разных сторонах рамы. Если же сборка второго яруса лесов ведётся одновременно со строительством третьего, в стойках следует просверлить дополнительные отверстия для крепления болтами упорных укосов. А при наращивании лесов в горизонтальном направлении секции крепятся друг к другу такими же болтовыми соединениями.

Металлические строительные леса “в работе”

Во время строительства или отделки дома не обойтись без строительных лесов. Для их сооружения не обязательно обращаться к профессионалам, все запросто можно сделать самостоятельно. Возвести конструкцию можно либо из дерева, либо из профильной трубы. Первые сооружения будут одноразовыми, а вот вторые можно использовать большое количество раз. Далее рассмотрим, как правильно возвести своими руками и те, и другие леса.

Изготовление лесов из дерева

Чтобы изготовить строительные леса из дерева и поддонов своими руками, необходимо, в первую очередь, разработать чертежи и определить размеры.

Придумывать в этом плане ничего не нужно. Многолетняя практика сама определила и установила удобные в работе размеры:

Особенности производства рамных лесов

Рамные леса отличаются использованием облегченных стальных труб и соединяющих диагональных элементов типовых размеров. Этот тип строительной конструкции чаще других применяют в производственных задачах обычной сложности. Стандартизация сборных деталей фиксированных размеров упрощает процесс монтажа и демонтажа лесов. А ее секции всегда одинаковы и могут иметь следующий типовой размер:

Общая прочность конструкции обеспечивается использованием трубчатых опор и горизонтальных связей нужного диаметра и толщины стенки. Эти параметры выбираются исходя из габаритов объекта строительства и высоты рабочей зоны. Рамные леса типа ЛРСП-30 позволяют проводить ремонтные работы на высоте до 30 метров. Диаметр труб конструкции составляет 42 мм, а стенка имеет толщину в 1.5 мм. Другой тип рамных лесов (ЛРСП-100) отличается более высокими прочностными характеристиками и возможностью проводить работы на высоте более 30 метров. Это достигается благодаря стальным несущим опорам с более высокими характеристиками (48/3 мм).

Модульная конструкция обеспечивает рамным лесам мобильность в использовании. Типовые размеры предполагают возможность быстрого добавления секций либо перемещения оборудования на другую область строительной площадки. Конструкция продумана таким образом, чтобы строительные леса было удобно хранить, транспортировать и использовать при решении любых производственных задач.

Изготовление строительных лесов

Пошаговое изготовление строительных лесов своими руками:

Если нужно установить две и более секций, то друг с другом они соединяются широкой доской, которая набивается на соседние опоры. Чтобы предотвратить раскол от гвоздей, предварительно нужно просверлить для них отверстия.

Как собрать конструкцию из металлических рам

Рамные строительные леса собираются в следующей последовательности.

Собирается каркасная система в строгой последовательности начиная от угла здания, ведь сооружение состоит из отдельных секций, которые являются продолжением друг друга. Все элементы связи крепятся между собой флажковыми замками, что обеспечивает удобство монтажа и прочность конструкции.

Деталировка для сборки одной металлической секции

Чтобы собрать одну секцию, понадобится:

Вышка-тура своими руками

При любых строительно-монтажных работах, мастера должны позаботиться о правильном и безопасном размещении рабочих на строительных площадках. Важно следовать технике безопасности при строительных работах на высоте.

Для производства строительных и отделочных работ применяются строительные леса и вышки – туры. Они обеспечивают эффективную работу бригад строителей и удобную подачу необходимых материалов и инструментов к месту работ.

Чем удобна вышка – тура?

Одним из основных вспомогательных приспособлений на любой строительной площадке является вышка – тура vyshka-tura.com.ua. Она мобильна, её легко перемещать по мере выполнения работ на отдельных участках.

Собирать и демонтировать такие вышки можно буквально за 20 минут несколькими рабочими. Вышки имеют достаточно жёсткую конструкцию, что обеспечивает их надёжность и устойчивость.

Техническая характеристика вышки позволяет выполнять работы на большой высоте и быстро перемещаться на другой участок. Зачастую вышка – тур становится необходимым приспособлением в строительном деле.

Однако не всегда есть возможность приобрести или взять её в аренду. Совет напрашивается сам, — можно изготовить вышку нужного размера из подручных средств.

Какие материалы можно использовать для изготовления вышки?

Тура, изготовленная кустарным способом, может иметь вид разборной и неразборной конструкции. Конечно, разборный вариант более удобен в эксплуатации. В разобранном виде её легко и компактно можно перевозить на разные строительные объекты.

Разборка и сборка не займёт много времени. А вышедшие из строя элементы конструкции и крепления легко заменить.

А Вы знаете, что такую вышку не сложно изготовить самостоятельно из остатков металлических элементов на стройке и не тратить средства на покупку вышки – туры заводского изготовления.

Для изготовления вышки потребуются следующие материалы:

Порядок изготовления вышки — туры

Вначале из трубы диаметром 15 мм. нужно изготовить отрезки по 2 метра по количеству планируемых секционных площадок вышки. На каждую секцию понадобится по четыре таких отрезка. Концы этих труб сплющивают для удобства крепления на основные стойки вышки.

Следующим этапом будет подготовка стоек вышки. Для этого профильная 30 мм. труба режется на отрезки в 1,5 и 0,75 м. Малые отрезки пойдут на изготовление ног конструкции, а трубы длиной полтора метра будут ступеньками.

При изготовлении неразборной конструкции, все элементы надёжно свариваются электросваркой с тщательной проверкой качества швов. Расстояние между труб ступенек не должно превышать 30 см. В конечном результате к основным стойкам монтируются колёса.

Изготовление сборно-разборной вышки более сложный процесс и потребует специальных крепёжных узлов (зажимных хомутов или болтов). Кроме того, для крепления элементов конструкции болтами необходимо просверлить много отверстий в трубах.

Сборка металлических лесов одного уровня

Чтобы собрать конструкцию, надо придерживаться инструкции: как правильно сделать строительные леса.

Сборка лесов из труб включает следующие операции:

Фото как сделать строительные леса, можно посмотреть ниже.

Важно помнить, что диагональные перекладины необходимо закреплять с одной стороны конструкции, а горизонтальные на противоположной стороне. Тогда при сборке, они не будут мешать друг другу.

Деревянные конструкции

Перед сборкой деревянных строительных лесов своими руками обязательно выполняется схема, на которой необходимо указать несколько основных габаритов:

Оптимальная высота первого уровня настила составляет около полуметра. Эта особенность обеспечивает максимальный уровень удобства строителям, руки которых во время кладки кирпича или других работ располагаются на 30–40 см ниже уровня груди. Второй настил располагают уже на высоте 2 метров, третий – около 4 метров. Отметки могут меняться в зависимости от размеров самого здания.

Начиная сооружать леса из дерева, следует приобрести соответствующие материалы и крепёж. К ним относят брус с сечением 100 х 100 мм или доски толщиной от 50 мм и шириной не меньше 100 мм. Для перил, распорок и стяжек можно применять обрезную 30-миллиметровую доску. А для настила вбираются деревянные элементы толщиной не меньше 40 мм.

Выбирая крепёж, следует знать, что гвозди обойдутся дешевле, однако увеличат время сооружения лесов. Кроме того, их труднее вынимать при разборке конструкции. Использование саморезов позволит сократить процесс, однако сделает конструкцию менее прочной. Поэтому для невысоких сооружений выбираются гвозди, для длинных и высоких лесов – шурупы-саморезы по дереву.

Как сделать строительные леса из профильной трубы своими руками: пошаговая инструкция

Приветствую всех моих читателей. Хочу написать, как сделать строительные леса своими руками из профильной трубы. Представляю самодельные леса, чертеж, простую схему. Полностью опишу весь процесс сборки, перечислю, сколько необходимо материала. Дам некоторые советы по этой теме, расскажу немного о покраске, последовательности демонтажа.

Конструкция и виды лесов

Строительные леса — временная конструкция. Они должны легко разбираться и собираться, быть прочными, надежными. Очень важно качество соединительного замка, которые делятся на несколько видов.

Клиновые

Такое название леса получили из-за замка, в котором может использоваться металлический клин, палец или болт. Считаются наиболее надежными и универсальными. Могут применяться для ремонта высотных зданий, а также в самолето- и судостроении. Такие леса достигают в высоту 80 м.

Рамные

Эти леса состоят из уже готовых рамных конструкций. В качестве боковых деталей используется рама с лестницей, в середине – проходная рама. Среди различных производителей принят стандартный просвет – 950 мм. Это позволяет использовать рамы разных производителей в одной конструкции лесов. Леса марки ЛРСП-60, например, собирают в высоту до 60 м. Изготовленные своими руками делаются по стандартным размерам, так что могут дополнять заводские.

Штыревые

Конструкция замка у этих видов строительных мостков состоит из трубки, закрепленной на несущих вертикальных стойках, и штыря, который имеется на горизонталях. Леса такого типа выпускаются по нормативам с допустимой нагрузкой – 0,5 т на м². Собирают их на высоту до 80 м.

Хомутовые

Для ремонта сложных форм фасадов применяют хомутовые строительных леса. Замок в виде двух соединенных между собою хомутов можно закрепить в любом месте, на различном участке трубы. Это позволяет создавать неодинакового размера пролеты и устанавливать горизонтали на разных высотах. У других видов лесов такое не всегда возможно.

Из досок

Их чаще всего собирают прямо на объекте. Они самые дешевые, зато неразборные. Повторное применение материала нежелательно. Они бывают нескольких разновидностей:

Преимущества и недостатки строительных лесов из профтрубы

Леса из профтрубы обладают высокой прочностью, но при этом легкие, так как труба внутри полая. По сравнению с круглыми трубами стенки профильных имеют большую площадь опоры. Это предотвращает деформацию профильных труб при больших нагрузках.

Леса из профильной трубы обладают таким достоинством, как простота сборки при относительно низкой стоимости. Это позволяет сэкономить на изготовлении строительных мостков. Профтруба компактно укладывается при складировании и перевозке.

И если основной недостаток изделий из профильной трубы — крайне плохая сгибаемость, то в нашем случае это скорее достоинство.

Целесообразно ли делать леса своими руками

Даже аренда строительных мостков обойдется недешево, тем более их покупка. Изготавливая своими руками леса из профильной трубы, учитывают все необходимые особенности, например специфические размеры. Когда отпадет надобность, их можно сдать в аренду или продать, вернув таким образом часть затраченных средств.

Конечно, фабричные тоже можно продать после использования, но цена на них падает сразу после покупки. А если смастерить своими руками, то можно сэкономить.

На сколько лет рассчитаны металлические мостки

Срок пользования зависит от условий хранения, эксплуатации, транспортировки, выгрузки, загрузки. Влияет также качество краски, ее слой на ответственных участках, замках. Минимальный срок хранения для металлических лесов в некоторых паспортных данных – 5 лет.

Но если учесть, что окрашенный профильный материал, по уверениям изготовителей, может храниться более 30 лет, то и изделия из него, соответственно, столько же. Если же перед хранением профильный материал обрабатывать антикоррозийными средствами и подкрашивать, а поврежденные детали ремонтировать, то этот срок увеличивается вдвое или втрое.

Правила сооружения каркаса

Сначала подготавливают почву, на которой будут стоять подмости. Затем начинают монтировать леса из профильной трубы.

Подготовка к установке

Нужно хорошо утрамбовать грунт, где будут установлены опорные стойки лесов, сделать водоотвод на случаи дождливой погоды. Лучше предотвратить затекание воды под все опорные элементы, чтобы почва под ними не размылась.

Монтаж

Порядок монтажа мостков из профильной трубы таков:

При сборке строительных лесов своими руками руководствуйтесь рисунком.

Как выбирать профтрубу, сколько труб понадобится

Для вертикальных стоек желательно применить профильные трубы со стороной не менее 40 мм. Это могут быть трубы 40 × 40, 40 × 60 или 40 × 80 мм. Для горизонтальных перекладин можно использовать профтрубу 40 × 40, 40 × 30, 40 × 20 или, в крайнем случае, 30 × 30 мм.

Некоторые предлагают использовать профильную трубу со стороной 20 мм. Я этого делать не рекомендую, так как у тонкой профильной трубы малая площадь крепления, а боковые горизонтальные опоры вместе с настилом, на котором находятся рабочие и стройматериал, фиксируются лишь четырьмя соединениями.

Перекладины лестничных стоек делают из профиля одного размера. Если они будут тонкими, то заносить стройматериал на настил будет крайне неудобно.

Если для ступенек выбран размер 40 × 20, то лучше крепить их плашмя, широкой стороной параллельно земле. А вот профильную трубу для боковых горизонтальных опор, наоборот, – узкой стороной к земле, чтобы она не прогибалась. Кстати, в этом и достоинство профильной трубы, по сравнению с круглой, – она устойчивее к изгибам.

Для боковых распорок или боковых диагональных распорок достаточно профильной трубы 20 × 20 мм. Количество материала зависит от высоты, на которую будут рассчитаны мостки, числа промежуточных распорок и используемой длины пролета – 2 или 2,5 м. Ширина стандартная – 950 мм для настила в 1 м.

Для описанного ниже варианта необходимо будет 10 м профильной трубы 80 × 40 мм, 4 куска по 2,5 м. Для горизонтальных перекладин понадобится 8,65 м, 4 куска по 2,16 м профильной трубы 40 × 20. Диагональная перекладина длиной 2,85 м такого же типоразмера, как и горизонтальные, но можно и тоньше.

Ступеньки сделаны из профильной трубы 40 × 20 мм, их нужно будет 12 шт. длиной 1 м. Чтобы расстояние между опорами получалось 950 мм, они должны утапливаться в квадратные отверстия стоек. Для металлического настила нужен лист 2 × 0,95 м толщиной не менее 4 мм.

Как собрать металлические леса своими руками

Для повторения своими руками удобной и компактной конструкции предлагаю вариант с высотой стоек из профильной трубы 2,5 м. Они подходят даже для внутренних строительных работ, где высота потолка больше 2,5 м. При наружном применении эти мостки годятся почти к любому одноэтажному дому. Их легко монтировать или демонтировать своими руками, перемещать в другое место. Они изображены на фото выше.

Необходимые инструменты и материалы

Чтобы смонтировать подмости из профильной трубы, лучше применить автоген или полуавтомат, потому что простым инвертором сделать качественное соединение практически невозможно. Горизонтальные перекладины, как я уже писал выше, подвергаются большим нагрузкам. Поэтому нужно прожигать отверстия, куда будут вставлены перекладины или ступеньки.

Соединение потом обваривают до получения надежного крепления. Для этого лучше использовать газовую сварку или полуавтомат. Но еще лучше при помощи дрели и пробойника делать квадратные отверстия. Такой вариант предпочтительнее.

Понадобится болгарка, рулетка, маркер по металлу. Из материала – 10 м профильной трубы 80 × 40 мм и 23,5 м – 40 × 20 мм, металлический лист толщиной 4 мм и размером 2 × 0,95 м. Можно составить из 2 кусков 1 × 1 м, обрезав или загнув края своими руками.

Чертежи и схемы

Строительные леса, схема которых изображена на чертеже, сделаны из профильных труб 80 × 40 мм и 40 × 20 мм.

Перекладина с металлическим профильным настилом изображена на рисунке ниже. На краях приварены пластинки – они помешают листу соскальзывать с опор.

Подготовка распорок

Концы распорок лучше сплющить. Сделать это можно с помощью тисков. Чтобы сплющенная сторона не была широкой, малую сторону профильной трубы вырезают на длину деформирования.

Для изготовления строительных лесов своими руками по описанному чертежу в креплении распорки используется болт. Он вставляется в отверстие, сделанное в узких сторонах трубы. И так как нагрузка приходится на него, то лучше использовать болт толщиной не менее 12 мм. Длина его не менее 90 мм, вместо гайки лучше использовать барашек. Таких болтов необходимо 2 шт., они вставляются в отверстия с обеих сторон диагональной перекладины.

Изготовление переходников

Если необходимы леса из нескольких этажей, то для лестничных и проходных стоек понадобятся переходники. Их можно изготовить своими руками из профильной трубы меньшего размера. Если нужны переходники для опорных труб 80 × 40 мм, то в кусок длиной 8 см такой трубы вставляют 2 куска трубы 35 × 35 мм. Затем соединения обваривают и ошлифовывают болгаркой, как показано на рисунке.

Для квадратной профильной трубы со сторонами 40 мм вставляется 1 трубка 35 мм.

Сборка рамы

Разница между лестничными и промежуточными опорами лишь в наличии ступенек у первых. В описанной выше конструкции промежуточные не используются, но их можно изготовить, если понадобятся длинные строительные леса.

При монтаже рамы утапливают ступеньки и перекладины в опорную стойку, поэтому отверстия должны быть такой же формы, как и соединяемые детали.

Для получения квадратных или прямоугольных отверстий лучше использовать дрель со сверлами и пробойник соответствующей формы, заточенный с одной стороны. Форма пробойника должна быть одинаковой с формой ступенек и перекладин или чуть больше.

Сначала просверливают отверстие. Если профильная труба квадратная, достаточно одного, если прямоугольная, то нужно 2–3, чтобы они сообщались друг с другом. Затем пробойником формуют прямоугольное отверстие. Это лучше, чем прожигать отверстие сварочным аппаратом, которое может получиться неровным, и ступенька или перекладина будет неплотно входить в него.

Монтаж секции

Установленные вертикально и параллельно друг другу на расстоянии 2 метра опоры скрепляют сначала боковыми распорками, затем диагональной перекладиной. Последней устанавливают секцию с настилом на необходимую высоту. Она должна иметь фиксирующие пластинки на краях профиля боковых горизонтальных опор.

Изготовление настила

Описанный настил металлический. Он изготовлен из листа 2 × 1 м или 2 листов 1 × 1 м. Так как длина настила 950 мм, то края можно загнуть или обрезать. Хотя они не будут мешать и без этого. Сам настил крепится сваркой, болтами или заклепочным пистолетом.

Покраска лесов

Она нужна не столько для красоты, сколько для предотвращения коррозии метала. Поэтому я советую применить акриловую или алкидную краску. Перед покраской изделие желательно обработать антикоррозийным раствором, смыть грязь растворителем, протереть строительные леса ветошью. Все сварные детали желательно покрасить в 2 слоя.

Если покрасить светлой краской, то всякие элементы коррозии будут хорошо видны. Поэтому их можно будет своевременно заметить и повторно обработать: покрасить или отремонтировать сварочным инструментом.

Универсальная схема демонтажа лесов

Демонтируются леса в обратной последовательности. Сначала разбирают верхний этаж. Последовательность такая:

Если в качестве настила используется профильный лист, то тяжелые элементы спускают с помощью фалов. Подробности можно найти в обзорах видео.

Заключение

Вот я и описал универсальную конструкцию лесов, которую легко повторить своими руками. По этому образцу можно изготовить и большие леса с несколькими секциями по высоте и ширине. Я с вами прощаюсь до следующих публикаций, подписывайтесь на обновления и делитель статьей в социальных сетях.

Как собрать металлические строительные леса: инструкция для рамных конструкций и сложных фасадов

При ремонте иногда бывает достаточно стремянки или самодельной деревянной рамы, сколоченной на скорую руку. Для масштабных работ потребуется конструкция, которую не нужно будет переставлять с места на место, каждый раз занимаясь поиском подходящей площадки. На ней поместится несколько человек, необходимые материалы и инструменты. Металлический каркас из труб не только более удобен и безопасен, чем настил из досок. Такое решение позволяет сэкономить время, которое обычно тратится на перестановку лестницы от одной точки к другой, транспортировку материалов наверх, тщетные попытки оптимизировать рабочий процесс. Сборку строительных лесов можно провести самостоятельно. Об этом рассказываем в статье.

Все о сборке строительных лесов

Материал и особенности конструкции

Удобнее воспользоваться набором готовых деталей. Они изготовлены с учетом технических стандартов, обеспечивающих безопасность на объекте. Перед тем как собрать строительные металлические леса, следует проверить по списку в инструкции, все ли детали на месте.

Комплектация

Чтобы застраховать от падения себя, инструменты и материалы, с внешней стороны натягивают фасадную сетку. Если молоток упадет в щель между сеткой и горизонтальной трубой, он не сможет причинить никому вреда. Сетчатая ткань также защищает от солнца, ветра и дождя. Работать с ней гораздо удобнее. Единственный ее недостаток в том, что она задерживает пыль во внутреннем пространстве. При шлифовке поверхности фасада или работе с токсичными составами ее лучше снять либо воспользоваться респиратором.

Материалы труб

Конструкция

Системы отличаются по способу крепления стоек и распорок.

Для малоэтажных частных домов лучше использовать рамные системы. Они просты в монтаже и обладают наименьшей массой. Применяются они как внутри, так и снаружи здания.

Установка рамных строительных лесов

Выбор технических параметров

Отечественные модели имеют маркировки ЛРСП-30, ЛРСП-200 и т.д. Двузначное число в конце обозначает максимальную высоту в метрах, трехзначное — предельно допустимую нагрузку в килограммах. Для малоэтажного частного дома подойдет модель с маркой ЛРСП-30. Ее максимальная высота составляет 30 м. Такого запаса должно хватить даже для самых высоких коттеджей.

Размеры одной секции

Такие конструкции применяются не только при ремонте внешних стен. Их устанавливают также внутри помещений с высокими потолками.

Виды опор

Виды изделий с маркировкой ЛРСП-30

Изделия с маркировкой ЛРСП-30 не всегда имеют одинаковое устройство. Они отличаются по следующим признакам.

Подготовка площадки

Чтобы конструкция не шаталась, нужно правильно подготовить основание. Грунт следует разровнять и утрамбовать. Желательно расположить стойки на твердой поверхности либо подложить под них ровное основание. В этом случае придется воспользоваться уровнем либо добиваться устойчивости, регулируя положение ножек.

Во влажном грунте делают дренажные насыпи из битого кирпича и других материалов, через которые вода будет уходить в почву. Чтобы грунт не вымывался, устраивают дренажные канавы. Располагать их следует подальше от стоек. Укреплять стенки не обязательно, но лучше закрыть их листами жести или шифера, либо засыпать щебнем.

Монтажные работы

Необходимо производить сборку строительных лесов по инструкции. У каждой модели есть свои особенности. Чтобы провести работы правильно, нужно точно следовать рекомендациям и не пытаться усовершенствовать существующую технологию.

Установку начинают от угла здания. На грунт укладываются башмаки высотой от 4 см и прокладки из дерева. Их положение должно быть строго горизонтальным. Шаг строго регламентируется инструкцией. Чтобы правильно выставить башмаки и прокладки, используют строительный уровень. Сверху располагают опоры. Затем регулируются винтовые механизмы, если они есть. Положение опор должно быть одинаковым, иначе каркас будет шататься. На высоте в несколько метров даже небольшие перемещения очень заметны. Работать в таких условиях опасно.

В башмаки вставляются плоские сварные рамы. Они располагаются параллельно и соединяются горизонтальными и диагональными перемычками. Качество работ проверяется с помощью строительного уровня.

Когда первый ярус готов, его фиксируют на стене анкерами или дюбелями. Сверху укладывают ригели — горизонтальные части, выполняющие роль оснований для перекрытия.

Затем крепится лестница, ведущая на второй ярус. Сверху на ригели укладывается настил. Доски стелят впритык, чтобы между ними не оставалось зазоров. Покрытие должно быть сплошным, иначе инструменты будут проваливаться в щели. Использовать стальной настил не следует, поскольку он нужен лишь при значительных нагрузках. При малой толщине доски собирают с нахлестом и укрепляют так, чтобы они не расползались при ходьбе. Чтобы понять, сколько материала потребуется, нужно знать длину и ширину каркаса. У некоторых моделей есть бортовые ограждения.

Как изготовить строительные леса из труб своими руками

Подмостки для работ на высоте из профильных труб

Виды строительных лесов

Хотя для изготовления лесов преимущественно используется металл или дерево они могут отличаться по способу крепления, а соответственно иметь в своей конструкции разные функциональные элементы. Так, рассмотрим основные типы лесов.

Клиновые

Составные элементы соединяются специальным клиновым фиксированием. Леса такой конструкции отличаются высокой надежностью. Они способны выдержать достаточно большие нагрузки. При этом они удобны в эксплуатации они быстро собираются и разбираются. Особенно актуально применения клиновых лесов при строительстве и подъеме тяжелых материалов и узлов.

Рамные

Основным элементом такой конструкции является жестко установленная рама. Преимущественно их используют для покрасочных или штукатурных работ. Рама в такой конструкции связана с горизонтальными стойками и диагональными связями благодаря узловым соединениям. Главное преимущество рамных лесов в их дешевизне. Для их строительства не потребуется больших вложений.

Штыревые

В этих лесах узлом соединения, как это очевидно из их названия, является штырь. Такой тип лесов пользуется большой популярностью у строителей, так как их очень легко собирать и разбирать непосредственно на строительной площадке. Нередко на сборку лесов уходит день, а то и два. В этом случае сборка штыревых лесов не займет много времени.

Хомутовые

Если объект, на котором проводятся ремонтные работы имеет сложную конфигурацию, то хомутовые леса являются отличным решением. Используемый метод крепления является профессиональным. А для их изготовления важную роль играют высота и размер рабочей зоны, расстояние между ярусами и шаг стоек. Все это подбирается индивидуально на каждом объекте.

Из досок

Предлагаем вам ознакомиться с простым руководством по изготовлению лесов из досок. Для этого следует выполнить несколько простых последовательных шагов:

При необходимости удлинить конструкцию лесов, между собой соединяете несколько подобных секций из досок. Набиваются доски на опорные стойки.

При сборке деревянных лесов, если используются гвозди, то рекомендуется предварительно просверливать отверстия, чтобы доски не раскололись.

Приставные подмости

Приставные подмости – это упрощенный тип строительных лесов, который можно сделать. Система прислоняется к поверхности ремонтируемого здания. Она сохраняет ровное положение благодаря упору. Недостатком конструкции является невозможность регулировать высоту.

Такие леса из труб подходят для прочистки водостока, подшивания кровли частного дома, строительства деревянных коттеджей и гаражей.

Купить надежные и проверенные строительные леса на сайте завода Дирс – огромный выбор строительных принадлежностей по ценам производителя.

Приставные леса из металла отличаются максимальной простотой конструкции. Для их изготовления требуется минимальное количество материалов и времени. Основная нагрузка приходится на упорную доску. Фиксация элементов лесов происходит с помощью клиньев.

Конструкция

Конструкция строительных лесов
Все леса состоят из следующих элементов:

Что собой представляют?

Прежде чем переходить к рассмотрению пошаговых инструкций изготовления строительных лесов, целесообразно разобраться в том, что собой представляют такие конструкции.

В общем смысле строительные леса – это специальные каркасные сооружения, которые собираются из нескольких секций и составных элементов. Параметры таких составляющих являются стандартизированными в соответствии с мировыми стандартами.

Строительные леса необходимы, чтоб обезопасить рабочие процессы, с которыми сталкиваются строители.

Из дерева и досок

Деревянные

Советов о том, как сделать строительные леса, в интернете можно найти довольно много. Причем рекомендуемые конструкции отличаются, в основном, друг от друга только толщиной доски и размерами самих лесов. Чтобы вы не запутались во всем этом «многообразии», старайтесь ориентироваться на следующие величины:

Монтаж лесов
расстояние между стойками – 2-2,5 метра;

Приступаем к работе:

Конструкционные особенности

В зависимости от способов крепления элементов каркаса,различают несколько разновидностей строительных лесов.

Перечислим те, которые используются в строительном деле:

Обратите внимание, что при сборке деревянных конструкций используются гвозди. Чтобы в процессе сооружения и укладки половиц не произошло раскола доски, отверстия под гвозди необходимо предварительно просверлить.

Из профильной трубы

Металлические строительные леса

Теперь о том, как сделать строительные леса (разборные) из металла (габариты одной секции: высота – 1,5 метра, ширина 1 метр, длина 1,65 метра). Количество секций определяйте исходя из необходимой вам высоты строительных лесов.

Гвозди или саморезы

Как сделать своими руками строительные леса из металлических труб? Мы выбираем оптимальные крепежные материалы. Гвозди существенно повышают надежность систем. Если возникает большая весовая нагрузка, они могут сгибаться, но не ломаются. На каждое соединение профильных труб достаточно вбивать по 2-3 гвоздя. При разборке конструкции они легко вынимаются.

Саморезы производят из закаленной стали. Они способны ломаться под действием сильных ударных нагрузок. Анодированные желтовато-зеленые крепежи более надежные и долговечные. Такие можно применять для соединения некоторых элементов. Черные саморезы – самые ненадежные и могут просто развалиться.

«За» и «против»

Какими должны быть самодельные леса

Во-первых, строительные леса — это не небольшие строительные подмости–козлы, а довольно громоздкая конструкция, которую надо будет где-то хранить после того, как исчезнет в ней необходимость.

Деревянные леса, конечно, можно потом разобрать, но работа это трудоемкая, да и доски, если они вам в ближайшее время не понадобятся, тоже надо где-то складывать. Не забывайте, что деревянные леса собираются с помощью гвоздей, а не саморезов, поэтому доски уже не будут полностью целыми. К тому же при выполнении работ на строительных лесах древесина нередко пачкается раствором или краской.

Самодельные металлические леса можно будет не просто разобрать, но и сдавать в дальнейшем в аренду.

Во-вторых, строительные леса не заводского изготовления предназначены для работы максимум на уровне второго этажа (от земли). На большей высоте эксплуатация самодельных лесов становится опасной.

В-третьих, строительные леса требуются достаточно редко (только для ремонта фасада здания), поэтому сборка и разборка такой временной конструкции оказывается не выгодна в части затраченного на эту работу времени.

В-четвертых, нередко строительные леса приходится делать длинными (к примеру, не менее 6-ти метров для монтажа сайдинга). Соответственно, возрастает их вес, и переставить самодельные деревянные леса на другую сторону дома становится проблемой даже для трех-четырех человек.

На сколько лет рассчитаны металлические мостки

Как обойтись без строительных лесов

О лесах стоит задуматься еще на стадии проектирования дома.

Если фасадные работы вы не планируете выполнять самостоятельно (а собираетесь нанять строительную бригаду), то о лесах можно особо не задумываться, так как строители обычно приходят на участок со своими лесами и подмостями.

Однако по окончании строительства (и по прошествии некоторого времени) строительные леса могут понадобиться для проведения небольших фасадных ремонтных работ. Можно ли этого избежать?

Конечно. И для начала позаботьтесь о том, чтобы фасад вашего дома не требовал ремонта долгие годы. Для этого достаточно использовать при возведении стен облицовочный кирпич. Сейчас он выпускается многими производителями и при этом в достаточно большой цветовой гамме.

А вот другие облицовочные материалы (такие как сайдинг, штукатурка и прочие) будут периодически требовать вашего внимания и, соответственно, дополнительных расходов, так как сделать строительные леса (купить или взять в аренду) бесплатно у вас не получится.

Основные правила

Строительные леса бывают разными. Их конструктивные особенности во многом зависят от работ, для которых они применяются. К примеру, для монтажа материалов, имеющих небольшой вес, высокая несущая способность не так важна, ведь больших нагрузок здесь не будет. Для подобных работ обычно изготавливают специальные приставные подмостки либо сооружения в виде своеобразных конвертов. Отделочные работы в отношении фронтонов или простая наружная отделка могут осуществляться с применением обыкновенных строительных «козлов» – на их перекладины выкладывают настил.

Вне зависимости от того, какую конструкцию подразумевают строительные леса, и для каких работ их подготовили, они обязательно должны изготавливаться в соответствии с рядом важных правил. Только при соблюдении этого условия можно рассчитывать на то, что сооружение получится надежным и крепким. Познакомимся поближе с этими правилами.

Даже если строительные леса запланировано изготовить из подходящих подручных материалов, мастеру все равно нужно не забывать обо всех перечисленных правилах. Главное, на что нужно обращать внимание – это уровень устойчивости и безопасности сооружения.

Видео

Из этого видеоматериала вы узнаете, как сделать строительные леса для ремонта квартиры:

На фотографиях представлены различные конструкции строительных лесов:

Хамутовые строительные леса

Клино-хомутовые строительные леса

Строительные леса при реконструкции

Критерии выбора

В Вашем дома часто бывают перепады напряжения?

Постоянно!Редко, но бывает

При выборе стабилизатора для домашнего использования необходимо обратить внимание на несколько важных факторов. Вот основные из них:. Мощность

От того, какой мощностью будет обладать стабилизатор, зависит, сколько бытовых электроприборов он сможет запитать. Чтобы не ошибиться при покупке, сначала лучше подсчитать суммарную потребляемую мощность имеющейся в доме бытовой электроники и отталкиваться при выборе от полученных результатов

Мощность. От того, какой мощностью будет обладать стабилизатор, зависит, сколько бытовых электроприборов он сможет запитать. Чтобы не ошибиться при покупке, сначала лучше подсчитать суммарную потребляемую мощность имеющейся в доме бытовой электроники и отталкиваться при выборе от полученных результатов.

Велика вероятность, что в доме будет появляться новая бытовая техника, поэтому стабилизатор лучше брать с запасом хотя бы в 500 Вт (а лучше в 1 000 Вт).

Универсальная схема демонтажа

Данная процедура имеет свои особенности: технология подразумевает демонтаж конструкции сверху вниз при последовательности, обратной установке. Однако не забудьте, что перед основными манипуляциями необходимо:

Все типы изделия демонтируют ярус за ярусом, секция за секцией. Особое внимание уделяйте креплениям к стене, которые разбираются по аналогичному принципу: снимают крючья крепления, которые расположены над ярусом, подвергнутым манипуляциям. Мастера советуют при размонтировке почти всех лесов (кроме хомутовой разновидности) составные части яруса снимать и класть на землю.

На протяжении всего процесса вам не обойтись без канатов и блоков — надежных подъемных устройств. Полученные после демонтажа элементы нужно осмотреть и упаковать для того, чтобы хранить или перевозить строительные леса.

Фото-инструкция

Предлагаем вашему вниманию просмотреть ряд фотографий на тему, как изготовить самостоятельно деревянные строительные леса:

Как сделать строительные леса из профильной трубы (дерева) своими руками — виды, монтаж

Варианты конструкций строительных лесов

Конструкция и виды лесов

И деревянные, и металлические леса имеют одинаковые элементы:

Деревянные конструкции собрать легче – они меньше по размеру, а все детали сбиваются между собой гвоздями. В то же время, такие леса не предназначены для больших нагрузок, их демонтаж требует времени, а повторная сборка будет менее прочной, поскольку в брусьях остаются отверстия от гвоздей. Леса из металлических труб гораздо прочнее, их можно легко наращивать при необходимости, а надежность соединений остается высокой независимо от того, сколько раз конструкцию разбирали и собирали вновь.

В зависимости от способов крепления различают 4 основных вида строительных лесов.

Таблица. Виды лесов

Виды лесовОписание

рамные	металлические конструкции из вертикальных рам, скрепленных между собой диагональными и горизонтальными распорками. Эти леса обладают небольшим весом, отличаются легкостью монтажа
клиновые	очень надежные и прочные конструкции, все элементы которых фиксируются специальными держателями
штыревые	редко используемые леса, которые отличаются легкостью и простотой сборки, выдерживают очень большие нагрузки, но обходятся слишком дорого и оказывают большое давление на грунт
хомутовые	это универсальные леса, отлично подходящие для зданий сложной геометрической формы. Процесс сборки достаточно трудоемкий, зато при необходимости форма конструкции легко изменяется по горизонтали и вертикали

Сборка металлических лесов

В частном строительстве удобнее всего использовать рамные металлические леса с деревянными настилами. Они состоят из нескольких секций, количество которых зависит от протяженности здания и его высоты. Для изготовления секций подходят стальные и алюминиевые стойки; если предполагаются большие нагрузки, лучше выбирать стальные элементы. Стандартная секция имеет высоту 1,5 м, ширину 1 м и длину от 1,65 до 2 м.

Для работы понадобится:

Металлические самодельные леса

Шаг 1. Подготовка распорок

Из труб диаметром 15 мм нарезают заготовки для распорок: длина горизонтальных составляет 96 см, диагональных – 2 м. После этого на концах двухметровых трубок делают надрезы длиной 6 см и расплющивают. Это упростит крепление распорок к несущим стойкам.

Шаг 2. Изготовление переходников

Для наращивания лесов понадобятся соединительные элементы – переходники. Изготавливают их из профильных труб: трубы 25х25 мм режут на части длиной 30 см, а из труб 30х30 мм нарезают заготовки длиной 8 см. Надевают короткие заготовки на длинные и приваривают посередине, чтобы исключить сдвиги.

Шаг 3. Сборка рамы

Две вертикальные стойки соединяют между собой горизонтальными распорками, приваривая их через каждые 30 см. Получается рама в виде лестницы. Точно так же собирают вторую раму. Из листового металла вырезают квадратные пластины 70х70 мм и приваривают их плашмя к нижним концам опорных стоек. Благодаря этому стойки секции не будут проваливаться в грунт, хотя на мягких почвах под металлические пластины дополнительно укладывают плотные деревянные дощечки.

Шаг 4. Монтаж секции

Две рамы устанавливают вертикально одну напротив другой и примеряют диагональные распорки. Маркером отмечают места крепления, затем просверливают в стойках и распорках отверстия под болты. Соединяют все части между собой и проверяют уровнем горизонтальность верхних перекладин. Если конструкция перекошена, придется дополнительно подгонять все элементы, иначе устоять на лесах будет сложно.

Шаг 5. Изготовление настила

Доски для настила можно уложить двумя способами – по длине секции и поперек. Для поперечного настила по бокам конструкции прикручивают болтами горизонтальные трубы на уровне верхних распорок. Для продольного настила берут доски не менее 2 м длиной, сбивают по ширине секции, укрепляют снизу поперечными брусками от прогиба.

Чтобы настил не смещался во время работы, на его концах следует закрепить металлический П-образный профиль по толщине распорки. Для этого укладывают готовый щит на леса и снизу отмечают маркером линию, где горизонтальная распорка прикасается к доскам. Точно так же делают разметку с другого конца щита. Далее берут профиль шириной 17-20 мм, обрезают его по ширине настила и прикручивают саморезами к доскам на отмеченных линиях. Теперь, когда настил будет уложен на леса, распорки окажутся внутри профиля, что не позволит доскам сдвигаться.

Шаг 5. Покраска лесов

Металлические леса предназначены для многоразового использования, а значит, нуждаются в защитной обработке. Поскольку леса чаще используются для наружных работ, от сырости каркас покрывается коррозией, особенно в местах крепления. Поэтому после изготовления и проверки лесов каждый элемент следует ошкурить, протереть от пыли, прогрунтовать и покрасить. Деревянный настил также обрабатывают антисептиком и красят, чтобы защитить от влаги и гниения.

Видео — Строительные леса своими руками

Конструкция лесов и материалы для сооружения

Строительные леса состоят из нескольких элементов:

Конструкция

Конструкция строительных лесов

Все леса состоят из следующих элементов:

Видео: самодельные строительные леса

Фото-инструкция

Отверстия для креплений

Самостоятельная сборка лесов из профильной трубы

Обратите внимание! Самодельные леса из металлопрофиля просто демонтировать после использования и удобно хранить, они занимают немного места. Также их выгодно давать в аренду.

Что для этого понадобится

Конструкция состоит из блоков (секций), количество которых определяется по высоте и ширине здания.

Обычно одна секция имеет размеры 1,5 /1,0 /1,65 — 2,0 м.

Для сооружения рамных лесов из профильной трубы нам потребуется:

Алгоритм действий

Обратите внимание! Иногда для большей надежности и перестраховки под опоры подстилают деревянные подкладки.

Последовательность работ следующая:

Обратите внимание! После сборки секции обязательно нужно проверить перпендикулярность верхних перекладин с помощью уровня. Даже малейший перекос сделает сооружение неустойчивым, и на лесах будет невозможно стоять.

Увеличивать высоту и длину лесов можно, соединяя новые секции между собой с помощью переходников.

Сооружение настила

Настил сбивают из досок двумя способами: укладывая их поперек или в длину:

Обратите внимание! Для того чтобы настил не двигался в процессе эксплуатации, его нужно дополнительно скрепить металлическим профилем П-образной формы.

Покраска

Это важно! Деревянный настил перед покраской лучше обработать антисептическим средством, все металлические элементы хорошо ошкурить, прогрунтовать, и только затем наложить слой краски, дать ей высохнуть, и покрыть профильную трубу вторым слоем.

Из дерева и досок

Приступаем к работе:

Строительные леса своими руками из круглой трубы. Порядок монтажа строительных лесов из профильных труб и пиломатериалов

Во время строительства второго (и третьего или даже четвёртого) частных домов и коттеджей пользуются специальными конструкциями – лесами. Они позволяют безопасно работать на большой высоте – там, где не получится применить приставные лестницы. Чаще всего для изготовления строительных лесов выбирают дерево – более выгодный по цене и простой в обработке материал. Хотя возможно использовать для этого и металлопрофиль.

Выбор материала

Выбирая между металлическими и деревянными конструкциями, следует знать:

Сделать деревянные леса своими руками, как правило, под силу каждому владельцу частного дома, принимающего участие в строительстве. Для сооружения той же конструкции из металла иногда приходится обращаться к специалистам. Хотя при возведении дома в несколько этажей, в любом случае, потребуется посторонняя помощь.

Конструктивные элементы лесов

Количество популярных схем и способов, как сделать леса из металлопрофилей или досок, достигает нескольких десятков. Однако все они состоят из одних и тех же элементов:

Кроме основных элементов чертежи строительных лесов обязательно должны предусматривать перила, предохраняющие падение работников с высоты. Избежать опрокидывания конструкции помогут специальные упорные укосы. А для подъёма на рабочую площадку и спуска с неё применяются лестницы.

Деревянные конструкции

Важно: Выбирая крепёж, следует знать, что гвозди обойдутся дешевле, однако увеличат время сооружения лесов. Кроме того, их труднее вынимать при разборке конструкции. Использование саморезов позволит сократить процесс, однако сделает конструкцию менее прочной. Поэтому для невысоких сооружений выбираются гвозди, для длинных и высоких лесов – шурупы-саморезы по дереву.

Этапы сооружения

Изготавливаются строительные леса из досок и бруса в несколько этапов:

Теперь осталось закрепить перила и зафиксировать лестницу, с помощью которой будет осуществляться подъём и спуск. При большой длине здания конструкция продлевается и может состоять из различного количества секций – от двух до трёх-четырёх. Рамы соединяют между собой досками.

Следует знать : Собирая леса из дерева с помощью гвоздей, желательно заранее просверливать отверстия под крепёж. Это увеличит время сборки, но предотвратит раскалывание досок.

Леса из металлопрофилей

Для сборки металлических лесов строительных своими руками придётся выполнить примерно ту же последовательность действий, выбирая стандартную высоту и ширину конструкций. А единственным серьёзным отличием являются переходники, используемые для повышения «этажности» сооружения. Кроме того, часть элементов соединяется друг с другом с помощью сварки.

Перед началом сооружения металлической конструкции, требуется подготовка следующих материалов:

Перила чаще всего изготавливаются из таких же профильных труб, что и переходники. А для создания подпятников применяют ещё и металлические пластины толщиной до 4 мм. Для соединения диагональных стяжек друг с другом и с основной конструкцией лесов предусматривают достаточное количество болтов и гаек.

Сборка конструкции

Процесс сооружения лесов из металла начинается с выполнения следующих действий:

Металлические строительные леса “в работе”

Из чего состоит конструкция?

Прежде чем переходить к строительству строительных лесов, необходимо четко определиться, из каких элементов они состоят. Так, в состав конструкции входят:

различные раскосы, которые придают сооружению жесткости;

поперечины для пола;

доски, которые будут служить полом каждого этажа;

опоры, которые придадут устойчивости;

лестница для поднятия на этажи сооружения.

Самодельное сооружение – не опасно ли?

Сделать своими руками строительные леса очень просто, но стоит ли это делать? Прежде всего, хочется отметить, что это не небольшая переносная конструкция, а довольно-таки объемное сооружение, которое потом необходимо где-нибудь хранить. Даже если его разобрать, то имеющиеся доски и трубы необходимо будет где-то пристроить. Хорошо, если дом может отапливаться дровами, тогда они могут пригодиться, а если нет – древесина просто со временем испортится. С металлическими лесами все несколько проще – их можно будет сдавать в аренду, но опять-таки, если на них будет спрос.

Стоит также отметить, что применение сделанных своими руками конструкций возможно не выше второго этажа. Сооружение строительных лесов, особенно из дерева, большей высоты может быть опасным для здоровья. Кроме того нужно понимать, что если конструкция больше не будет использоваться, то стоит ли тратить на ее сооружение большое количество времени. Возможно ее будет проще взять в аренду. Оценив все вышеописанное можно решить, нужны ли самодельные строительные леса во время строительства или ремонта дома. Если ответ положительный, необходимо будет создать чертежи, где должен быть нарисован не только внешний вид конструкции, но и указано количество необходимого материала.

Монтаж деревянного сооружения

Для того чтобы создать конструкцию из дерева необходимо будет подготовить следующие материалы:

деревянные доски для стоек толщиной примерно 5х10 сантиметров;

доски для пола и поперечин толщиной 5 сантиметров;

деревянные доски для ограждения и раскосов толщиной не менее 3 сантиметров;

При этом шаг между стойками должен быть равным примерно 2,3 метра, ширина пола, для того чтобы по нему было безопасно ходить, должна быть не менее 1 метра, а высота сооружения должна составлять не более 5 метров. Итак, для того чтобы создать своими руками строительные леса из досок необходимо:

с помощью раскосов скрепить между собой четыре стойки;

на необходимой высоте закрепить поперечины;

на поперечинах закрепить доски, являющиеся полом;

присоединить доски, которые будут играть роль ограждения;

осуществить монтаж опор;

закрепить в нужном месте лестницу;

сверится с чертежами.

Все работы по созданию конструкции из дерева осуществляются только при помощи гвоздей и молотка (см. видео).

Металлическая конструкция

Сооружение из профильной трубы более надежное, чем конструкция из досок. При строительстве конструкции необходимо учитывать, что размеры одной секции должны составлять примерно 1,5х1х1,6 метра (см. фото). Также нужно подготовить такие материалы как:

труба для опор поперечным сечением 3х3 сантиметра и длиной 1,5 метра;

труба для раскосов диаметром 1,5 сантиметра;

труба для соединений поперечным сечением 2,5х2,5 сантиметра;

пол из досок толщиной около 5 сантиметров и длиной примерно 2 метра;

Итак, для того чтобы создать конструкцию из профильной трубы необходимо:

нарезать трубы для раскосов для горизонтальных элементов по 1 метру и для вертикальных элементов по 2 метра;

надрезать двухметровые раскосы с каждого конца, что значительно упростит их крепление;

соединить между собой по две опоры горизонтальными раскосами, расстояние между которым должно быть примерно 30 сантиметров;

закрепить соединительные элементы;

просверлить отверстия под болты на раскосах и опорах;

собрать сооружение из профильной трубы до конца;

почистить конструкцию и покрыть краской;

свериться с имеющимися чертежами.

Как обойтись без лесов?

О строительных лесах стоит задуматься еще на стадии создания чертежей дома, но если этого не случилось, как правильно поступить? Если работы по строительству или отделке здания будут проводиться профессионалами, то о них задумываться и не нужно, ведь подобные сооружения должны быть у каждой бригады. Если же шанс их самостоятельного возведения утрачен или не планируется больше никаких работ, где бы они могли понадобиться, конструкцию можно запросто взять в аренду.

А вот для того чтобы строительные леса действительно больше не понадобились, все отделочные работы сразу нужно проводить максимально качественно. Например, в качестве материалов для отделки лучше использовать облицовочный кирпич или другие подобные, потому как, к примеру, штукатурка и сайдинг, будут требовать дополнительного внимания.

У строителей есть собственная терминология, используемая для обозначения подобных приспособлений.

Варианты конструкций строительных лесов

Особенности изготовления деревянных и металлических лесов своими руками

Если вы решили сделать конструкцию из досок, то заранее купите следующий набор пиломатериалов и крепежа:

Строительные леса из досок собирают в таком порядке:

Набор заготовок для сборки одной секции включает следующие элементы:

Сборка одноуровневой секции металлических лесов состоит из нескольких операций:

Полезный совет: для исключения продольного смещения настила к его нижней части в месте контакта с перемычками нужно прикрутить стальные уголки 30х30 мм.

Статья расскажет о требованиях к отдельным элементам и конструкции в общем. Также вы узнаете о дополнительных приспособлениях для работы на высоте.

Независимо от материала и принципа конструкции, к лесам предъявляются следующие общие требования:

Стандартные леса из дерева

Конструкция этих подмостей пришла к нам из Средних веков. Принцип формирования рамы и соединения деталей с тех пор не изменился. Усовершенствовались только сами крепежи. На них стоит обратить особое внимание.

Основные элементы деревянных лесов

Стойки. Вертикальные опоры из обрезной доски хорошего качества. Воспринимают нормальную (по вектору гравитации) нагрузку от всей конструкции и передают её на основание (грунт). Требования к стойкам:

Особое внимание необходимо уделить узлу сращивания стоек по вертикали. Элементы должны соединяться «встык», а не «внакладку» и зажиматься с обеих сторон.

Поперечины. Воспринимают нагрузку от настила и передают на стойки. Требования к ним аналогичны требованиям к стойкам. Одно дополнительное требование: недопустимо использование срощенных поперечин без дополнительной опоры.

Раскосы. Диагональные связи, соединяющие стойки разных рядов. Допускается использование рейки, горбыля. Желательно устанавливать раскосы максимальной длины, чтобы связать наибольшее количество стоек.

Откосы. Диагональные упоры, поддерживающие конструкцию во избежание отклонения от стены. Обычно применяют доску 25 мм.

Правила возведения деревянных лесов

Существует набор общих правил, соблюдая которые вы сможете собрать надёжную и безопасную конструкцию. Эти правила выведены из требований ТБ и опыта работы мастеров-высотников:

Сборка лесов

Для создания деревянной конструкции подмостей понадобится минимум инструмента: пила, молоток с гвоздями и рулетка.

Внимание! Угол между стойкой и поперечиной должен быть 90°. Перекосы могут деформировать раму под нагрузкой.

Внимание! Никогда, ни при каких обстоятельствах не сращивайте настил между опорами! Стык досок или листов настила должен приходиться на поперечину!

Приспособления для устройства деревянных лесов

Этот элемент заметно упрощает монтаж, позволяя быстро изменять уровень настила. Такое приспособление должно соответствовать сечению доски.

Такой кронштейн может быть деревянным или стальным. Позволяет крепить подмости непосредственно к стене. Для устройства настила на его основе достаточно нескольких досок для трапа. Но при этом для перестановки приходится его демонтировать. Монтаж чего-либо снизу вверх невозможен. Наиболее опасный вид высотных подмостей. При работе требуется особый навык и осторожность.

Подмости каменщика на видео

Виталий Долбинов, рмнт.ру

При возведении своего дома без строительных лесов не обойтись. Они нужны и при кладке стен, и при их отделке, пригодятся при кровельных работах и установке водостока. Надежность – главное требование, предъявляемое к лесам, ведь именно от него зависит безопасность строителей.

Если есть возможность, стоит арендовать строительные леса промышленного изготовления. Но если стройка растягивается надолго, или финансы очень ограничены, леса можно смастерить своими руками. Конструкция их проста, ведь для частного строительства редко требуются леса высотой более двух этажей.

Сильно нагружать самодельные леса все-таки не стоит, максимум работающих на них людей — двое.

Виды строительных лесов и их особенности

Леса могут быть полностью деревянными или состоящими из металлических труб и досок. Первые дешевле и проще в сборке, но выдерживают меньший вес. Вторые потребуют больших затрат денег и времени на сооружение, но могут использоваться дольше, разбираться и перестраиваться при необходимости. Различают 4 типа лесов в зависимости от конструкции и используемых креплений.

Особенности конструкции и материалы

Рамные леса возводятся из стальных стоек и рам, настил выполняют из древесины. Алюминиевые конструкции имеют меньший вес, но и нагрузку способны выдержать меньшую. Рекомендуемые параметры для одной секции:

Количество же секций зависит от высоты дома и протяженности его стен.

Для работы нужно запастись материалами. Понадобится:

Из инструментов понадобиться ножовка по металлу или болгарка, дрель со сверлом для металла, сварочный аппарат. Соединения также могут выполняться при помощи специальных резьбовых креплений.

Сооружаем леса из труб и досок

Подготовительный этап перед сборкой строительных лесок заключается в том, что участок земли там, где они будут стоять хорошо утрамбовывается. Так вся конструкция будет стоять более надежно. Если строительные работы проводятся в дождливое время, то можно предусмотреть водоотвод, чтобы земля под лесами не размывалась. В местах расположения опор подкладывают доски для большей стабильности.

Важно! Даже небольшой люфт в соединениях или недостаточно навернутая резьба могут привести к разрушению лесов и травмам.

Первым делом нарезают профиль и трубы. Трубу нарезают на заготовки по 200 см для диагональных распорок и по 96 для горизонтальных, которые будут соединять боковые стороны. Они надрезаются с концов на 7-8 см и расплющиваются. В этих местах они будут потом соединяться с профилем.

Вертикальные стойки связывают отрезками профиля, следя за тем, чтобы они располагались строго горизонтально. Затем горизонтальные участки лесов соединяют стяжками, на которых будут лежать доски, приваривая их каждые 30 см. На стойках и распорках просверливаются отверстия под болты. Выставляют стойки по уровню и крепят на них распорки.

Для соединения нескольких секций лесов используют переходники. Их можно сделать самостоятельно. Отрезают 8-10 см профиля сечением 3*3 см, продевают в него участки профиля сечением 2,5*2,5 см и соединяют их сваркой.

На горизонтальные стяжки укладывают доски и фиксируют их саморезами. Для строительные леса можно покрасить.

Источники информации:
