Как собрать ключ выкидной авто
Выкидной ключ
Заказал себе выкидной ключик: Buick Excelle 3 Buttons T0081 на Ебей за символические $10. Доставка заняла чуть больше месяца; ключик ехал без трек кода, что помогло вообще не думать о нём, а просто ждать извещения с почты.
Что было в комплектации:
Личинка (длиннее оригинала на
4 мм, уже оригинала на
1,5 мм), 2 части корпуса, «ушко» для крепления ключа к брелку, пружинка, кнопка, 2 наклейки бьюик, 3 болтика (должно быть 5) и декоративная накладка с двусторонней наклейкой. Ещё лежало сообщение от отправителя.
По ощущениям …китай, он и есть китай: пластик дешевенький, щели между деталями. Наверно, придираюсь- нормальный ключик за свои деньги, даже очень милый.
Чтобы добавить лоску, можно покрасить его, но вся краска сотрётся и обобьётся, ещё можно закатать в пленку, но это будет полнейший колхоз. Ничего делать не буду: и так мило смотрится после сборки.
Наклейку приклеил от Buick, уж больно симпатичная она.
Как собрать выкидной ключ?
Об этом действе особо никто не пишет, а я напишу т.к. процесс сборки заставил подумать:
1. Вставляем кнопку в личину. Там только одно верное положение.
2. В кнопку вставляем пружинку. Вставляем так, чтобы конец пружины с хвостиком остался снаружи.
3. Берём ту часть корпуса, в которой нет отверстия под кнопку, и соединяем с личиной так, чтобы хвостик пружины попал в один из пазов корпуса ключа.
4. Делаем один оборот против часовой стрелки (чтоб закрутить пружину) и зажимаем второй половиной корпуса. Ключ собран.
Разборка и ремонт выкидного ключа неразборного нового типа 5K0837202AD
Ровно на следующий день после окончания гарантии у меня в руках ломается ключ. Держатель жала, предположительно силуминовый, ломается при складывании. Силы никакой не прилагал, сплав просто «устал». Хорошо, что возле дома…
Причем тут гарантия? А не причём, не факт что поменяли бы по ней, просто эмоция 🙂
Пока использовал второй, изучал как разобрать-починить первый ключ, т.к. без запасного неспокойно!
Вариант заказать болванку и прописывать в приборке у ОД отмёл сразу, лишних Х000 руб нету!
В отличии от выкидушек старого типа, где достаточно под логотипом открутить болтик, тут всё сложнее. Ключ разбирается методом частичного разрушения 🙂 Ибо штифт!
Делал всё по инструкции с Гольфклуба и вроде как у меня получилось чуток бережливей.
Раздобыл ключ по распродаже, строго такого же типа (со штифтом), ссылка внизу. Можно и в Китае было заказать, но не сильно дешевле для нашего варианта, где плата и чип иммо единое целое, плюс хотелось срочно и перед покупкой посмотреть.
Наш сломашка и приличный китайский неоригинал, на первый взгляд габариты держателя жала такие же:
Сверлил дремелем, сначала строго в центре, чтобы нащупать штифт, потом пошёл в сторону его конца, по чуть-чуть. Если сильно уйти за штифт — просверлится плата, см фото дальше. А тут штифт блестит точкой внизу отверстия:
Досверлил до конца штифта и стал толкать его на выход. Во, пошёл:
Потом нелегкая процедура располовинивания, цитата с оригинала инструкции:
«сделать это крайне не просто. У ключа слишком качественный корпус и защелки держат его просто намертво, зато не ломаются. Поэтому не дерём зазор между половинками, а упираемся во внутренние элементы корпуса и отдираем их друг от друга.»
Преодолев сопротивление половинок и свой страх сломать, разобрал ключ. Красота, плата не задета, пострадала только перегородка, в которую штифт-то и упирался:
Обратная сторона, с дырками для штифта.
А вот расположение защелок, сопротивление которых надо преодолеть:
Я решил взять от новой болванки только держатель с жалом и вставить в родной, хотя, наверное, можно было переставить плату в новую болванку. Во втором случае пришлось бы сверлить про запас новый корпус, т.к. система «для сборки засунь штифт — для разборки сверли» там такая-же.
Сборка с небольшим ньюансом — нужно «завести пружину» выкидывания жала.
Для этого, правильно разместив кнопку и держатель, и, совместив пружину с пазами в кнопке и крышке, нужно повернуть крышку против часовой стрелки, не разводя далеко половинки. И после этого защелкивать.
Далее — вставляем штифт, клеим наклейку-логотип.
Село всё хорошо, но держатель чуть-чуть уже родного и имеет место люфт менее миллиметра, для запасного ключа сойдет. Если что — можно будет переехать в новый корпус целиком.
Выкидной ключ на ВАЗ 2114 (2108, 2109, 21099, 2110, 2111, 2112, 2113, 2115) своими руками. Гайд.
Начну, как всегда, с предыстории. Как-то раз наткнулся в интернет-магазине на замок зажигания с выкидным ключом в стиле Ауди.
И так он мне заехал, что сразу же собрался покупать. И даже некоторый геморрой в виде замены замка зажигания (а болты на замке сами знаете какие, отвёрткой не открутишь) не пугал. Но потом я всё же пересилил свои хотелки и покупку отложил.
Затем погуглил, делал ли кто-то сам выкидушки. В итоге попалась парочка постов с минимальным количеством инфы, а также пост, где чел раздолбал оригинальный ключ и запихал его в брелок из под сигналки. Окей, приходит понимание, что можно сделать сам ключ, не меняя замок.
Идём на Алиэкспресс и совершаем несколько покупок, а именно:
1. Заготовка лезвия под ВАЗовские замки зажигания (сам брал именно в этом магазине), которая уже приспособлена для того, чтобы её запихнули в выкидной ключ. Если по ссылке заготовки вдруг закончились, ищите на Алике у другого продавца по запросу «ключ лезвие lada», «ключ lada» итд. Нам (а точнее уже вам :D) нужна такая заготовка:
На всякий случай сверьте совпадение канавок и боковых выступов с вашим ключом зажигания.
Только советую доплатить 30-40 рублей за платную доставку, ибо велика вероятность не получить лезвие из-за рукожопов на нашей почте, уж больно любят они терять неотслеживаемые отправления (а именно таким будет ваш пакет с лезвием, если согласитесь на бесплатную доставку).
Выбирайте Aliexpress Saver Shipping, так вы за небольшую плату снизите вероятность потери посылки почтой с
5%. Если вы хотите очень быстро и/или вы мажор, то Aliexpress Standart Shipping.
Можно ещё на timeturbo приобрести эту заготовку с накрученным почти на 100% ценником.
2. Корпус, в который и будем пихать наше лезвие. В моём случае это корпус от корейцев (Kia Rio, Picanto, Sportage, Ceed итд). Но суть везде одна и та же, что с ключом Ауди, что с ключом Киа.
Можно ещё чехольчик бахнуть, если хотите. Ссылка на чехол именно для корейского ключа.
Если вы хотите ключ в стиле Ауди или ещё какой, то просто ищите другой корпус на Алике. Советую магазин Top-Key (в котором мы как раз берём корпус от корейцев), у них корпуса объективно лучше (я брал такой же в другом месте, сравнивал оба корпуса).
Итак, мы затарились, нам всё пришло (или ваши посылки съела почта и вам пришлось заказывать ещё раз :D), едем дальше. Берём заготовку лезвия, ещё раз как следует сравниваем со своим ключом и, если всё окей, пердолим к ключнику, который за небольшое вознаграждение делает нам копию. Далее можно сразу пойти в тачку и проверить работоспособность нового лезвия (я чисто зажигание подрубил, ибо завести без пассатижей голой заготовкой анриал, а тащиться в багажник за ними лень).
Если всё работает, то мои поздравления, осталась самая малость — воткнуть лезвие в корпус. Для этого аккуратно разбираем корпус (далее описываю всё на примере КИАшного), он там весь на защёлках, состоит из трёх частей (осторожно, в районе кнопки, выкидывающей лезвие, есть пружина, при открытии корпуса она может вылететь и отправиться за ближайший шкаф, так что не потеряйте).
Далее надо извлечь лезвие. Его держит небольшой штифт, надо чем-то выбить. Я брал небольшой гвоздь и молоток, затем пассатижами, когда он немного вылезет. По ощущениям штифт в одну сторону лезет хорошо, а в другую не очень, поэтому советую выбивать сразу в ту сторону, которая показана на фотках ниже.
Всё, лезвие больше ничего не держит, вынимаем его и отдаём другу РИОводу)
Теперь пихаем наше, вариант там только один, поэтому стороны не перепутаете. Забиваем обратно штифт, можно тем же молотком (забивать, опять же, лучше с той стороны, откуда его вытащили). Далее устанавливаем кнопку (там тоже не ошибётесь, она только в одном положении пролезет), ставим пружину и делаем полтора оборота ПРОТИВ ЧАСОВОЙ стрелки, затем ставим крышку на место. На фотках ниже вам может показаться странным, что крышка стоит не в ту сторону, но это как раз для того, чтобы сделать эти полтора оборота. И ещё, обратите внимание, в какую сторону смотрит пружина, вам туда же выставить надо (т.е. вправо, если смотреть сверху), она должна будет зафиксироваться и вы не сможете её провернуть вокруг оси.
Наклейку заказывал у небезысвестного товарища по имени Егор aka elgr (Группа в ВК). Размер наклейки 1.6см на 0.8см (можно 1.7, тоже влезет, но я замерял по наклейке, которая шла в комплекте с выкидушкой, поэтому так, да и симметрия всё таки).
Особо внимательные могли заметить, что на последних трёх фотках мелькает другой ключ. Гайд по разборке и сборке я снимал на «плохой» болванке, а итог уже на той, которая «объективно лучше». Порядок и действия всё равно остаются неизменными.
И всё бы ничего, но, как всегда, не обошлось без фиаско. Лезвие для ТАЗов жирнее, чем корейское, за счёт боковых выступов. Из-за этого ключ сам не вылетает, его стенки корпуса держат. Поэтому приходится ему помогать. Большим пальцем жмём кнопку и держим, а указательным надавливаем на основание, которое держит наше лезвие (это такой практически беспалевный вариант собственной разработки, чтобы не палиться перед окружающими, что у тебя проблемы с выкидушкой)), ибо если вы полезете прям пальцем ковырять и доставать само лезвие, то сразу из модного чувака превратитесь в колхозника :D, а так со стороны выглядит, будто таким способом ключ в руке держите). Как только поможете ключу преодолеть сопротивление стенок, он сразу вылетит как положено.
Кажется, ничего не упустил. Можно ещё упороться окончательно и запихнуть в выкидушку плату от сигналки, но это уже не по адресу.
Какие плюсы у выкидного ключа: внешний вид; + к чсв владельца; +100см итд, для каждого свои.
Какие минусы: связка ключей стала ощутимо жирнее.
Думайте сами, решайте сами, все ссылки есть, на вопросы отвечу.
Выкидной ключ StarLine. Пошаговая инструкция.
Давно меня не покидала мысль о том, что не очень удобно носить с собой связку ключа и брелка от сигнализации, который к тому же еще и постоянно брякает и бьет по ногам. Облизывался я на модные выкидные брелки и хотел себе сделать такой же. В один прекрасный день решил — пора действовать.
Корпус выкидного ключа StarLine A9, A8, A6 был куплен на aliexpress:
❶ Ссылка на Корпус для StarLine A9, A8, A6 который я купил.
❷ Если корпус который я предоставил выше Вас не устраивает, то в поиске на aliexpress вбиваете «StarLine A9, A8, A6» и вылезет куча других продавцов.
Получил вот такой комплект корпуса выкидного ключа StarLine A9, A8, A6 с aliexpress.
Первое с чего я рекомендую начать — вытачить ключ для брелка. Заготовка которая идет в комплекте предназначена для автомобиля Toyota, и ни как не подходит для Ланоса.
Есть 2 пути по которому можно пойти:
❶ Резать дубликат ключа, вытачивать и подгонять напильником
❷ Покупать лезвие для выкидного ключа именно для Ланоса
Мне повезло больше, т.к. у друга, такого же владельца недоопелей осталось лезвие с прошлого выкидного ключа, которое заказывалось им именно для Ланоса. Естественно ему прилетает огромная благодарность 😉
Взял заготовку ключа и поехал к мастерам, чтобы выточили мне ключ. И это оказалось такой проблемой, что несколько специалистов не хотели браться её вытачивать. Но нашелся все же один умелец, выточивший мне ключ, который еще и заводит автомобиль))
Итак приступаем к сбору выкидного ключа StarLine.
❷ Клеем стекло на корпус сигнализации StarLine A9, A8, A6
❸ Разбираем старый брелок сигнализации StarLine и перекладываем все внутренности в корпус выкидного ключа.
❹ Устанавливаем пружинку и заводим механизм выкидывания ключа. Ключ заводится против часовой стрелки на 1 оборот, на фото показано стрелкой.
❺ Соединяем две половинки корпуса выкидного ключа и закручиваем 2мя саморезами, которые идут в комплекте.
❻ Устанавливаем мизинчиковую батарейку типа AAA и закрываем декоративную крышку, под которой находится сама батарейка.
Вот и всё. Выкидной ключ готов. Теперь для сравнения как было, как стало и общий вид ключа в машине.
Плюсы данного девайса:
❶ Все в одном корпусе, открывает и заводит
❷ Приятное покрытие Soft-touch
❸ Стал более увесистым, в руках держать приятно и удобно.
❹ Естественно внешний вид, теперь прям как ключ на полноценной иномарке. ЖИР ЖИР 🙂
Всем, кому надоело носить с собой связку ключа и брелка, это отличная альтернатива, так что советую. Лично я остался доволен.
Как собрать ключ выкидной авто
вчера получил ключ, сегодня решил его собрать.к ключникам не обращался, чип не покупал.благо руки растут вроде откуда надо.все взял с родного ключа.
в общем поехали:
-разбираем выкидуху. достаем жало.

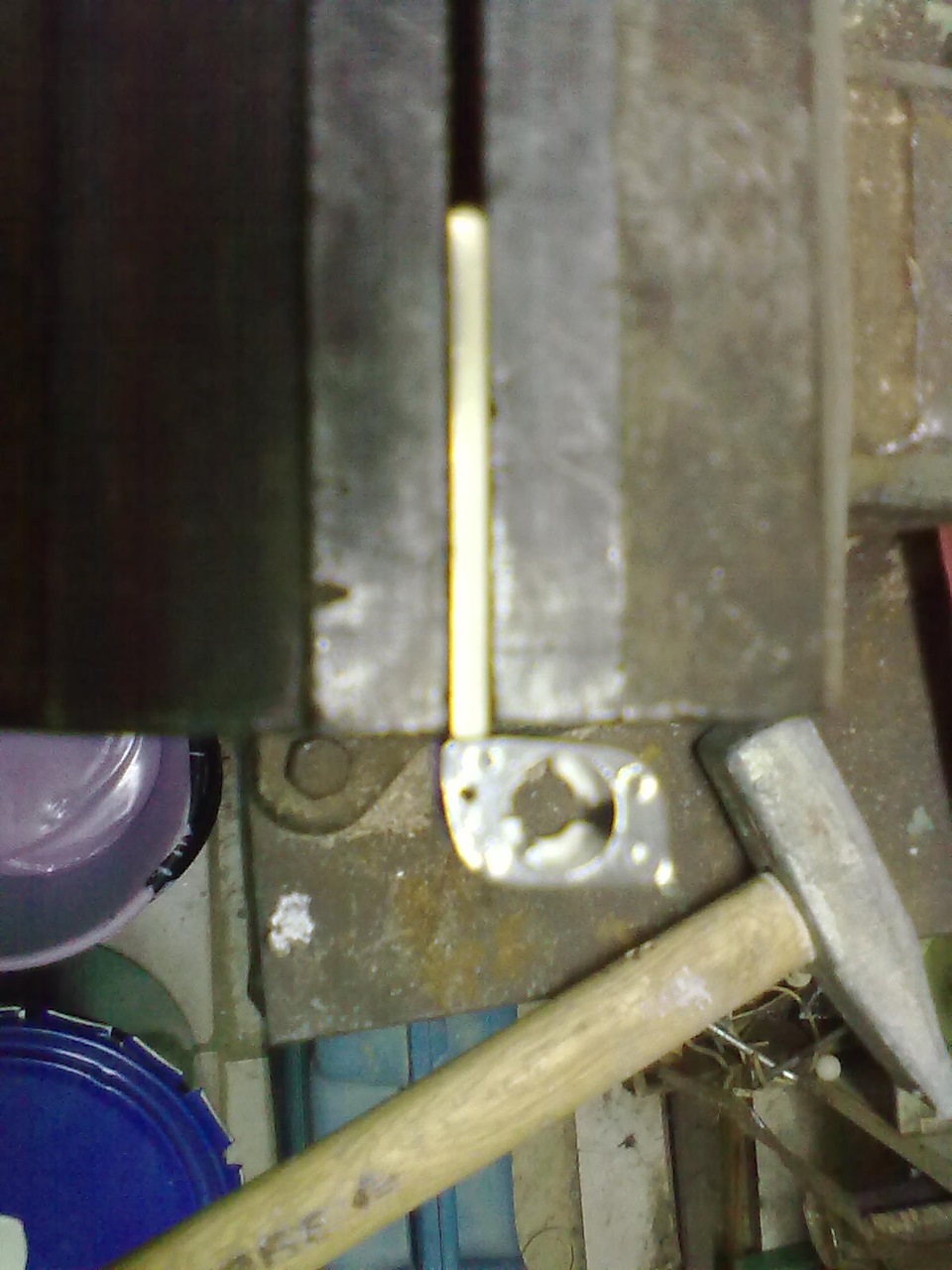

-выбиваем фиксирующий штырек.
далее берем родной ключ от машины и острым канц. ножом разрезаем вдоль пополам по шву.бояться нечего, чип не повредишь он в пластиковой рамке.
-снимаем полностью резинку.
-вытаскиваем чип
-отделяем пластик от металла.все делается легко и никаких проблем не возникает.

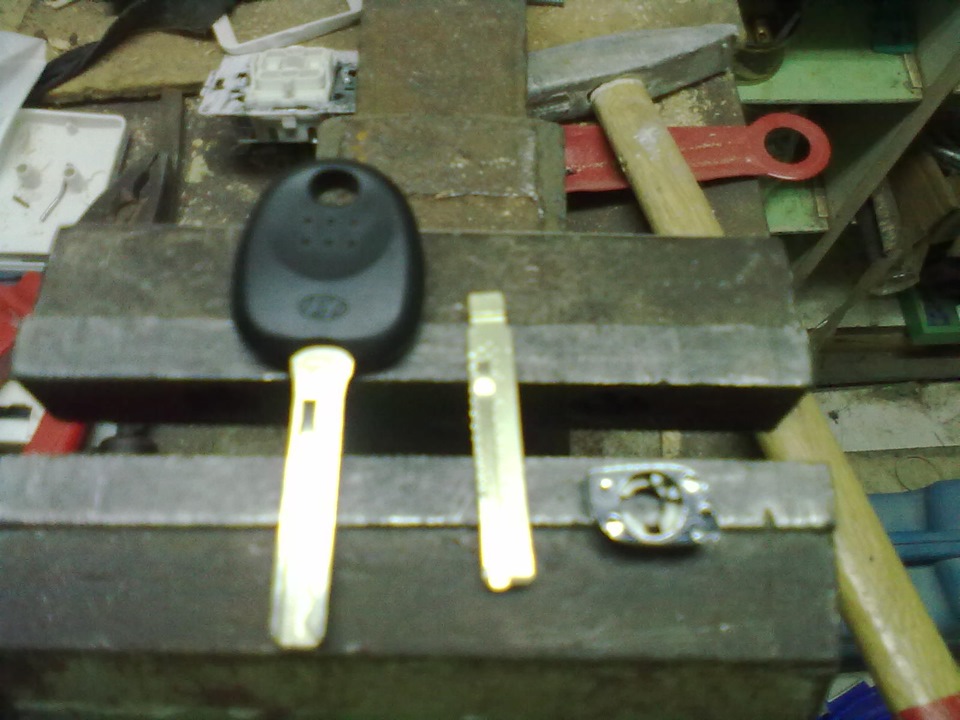

-держим в руках 2 жала и смотрим что нужно где сточить.сначала на наждаке придаем примерную форму, затем берем в руки напильник и поехали.тщательно все промеряем и постепенно ровненько стачиваем.

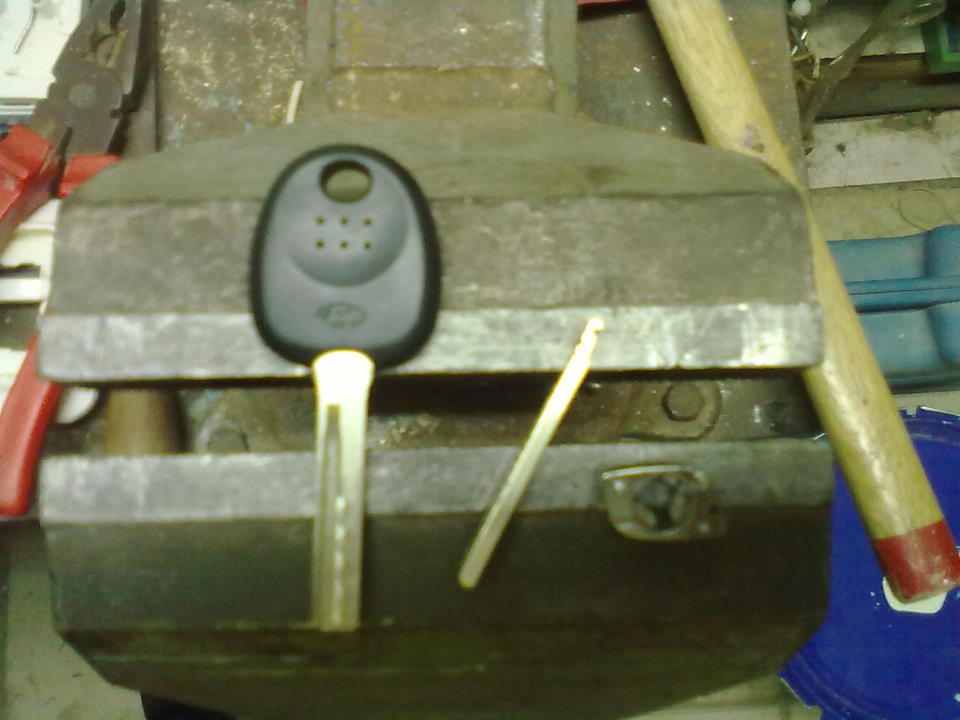

-далее когда все готово-ставим наше родное точенное жало и крепил тем же штырем что и вытащили.это пустотелая трубочка.благо она очень хорошо и плотно входит в наш паз который мы сделали, принимая его форму.(паз спец сделал чуть меньше чтобы очень плотно все забить)
-клеим наш чип в спец.предназначенное для этого место.собираем наш ключ и радуемся полученному результату!)))
